Электронный бистабильный выключатель
- Цена: $2 с доставкой за 5шт
- Перейти в магазин
Прикупил я тут модулей для включения-выключения нагрузки кнопкой без фиксации. Была идея впереть в макитовский пылесос, ибо держать постоянно нажатой кнопку чтобы он работал — немного неудобно. И в фонарь на макитовской батарее было бы интересно поставить — можно даже два, один на фонарь, второй на usb. и можно реализовать так, что микрики будут труднонажимаемыми. С этим не срослось, но модули интересные.

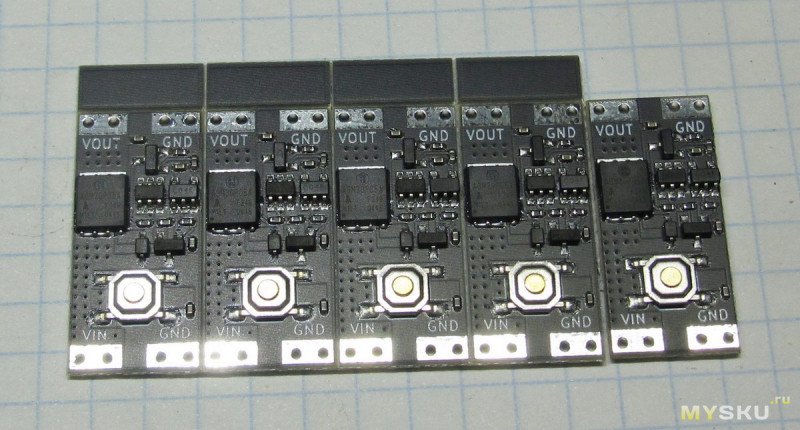

Внешний вид

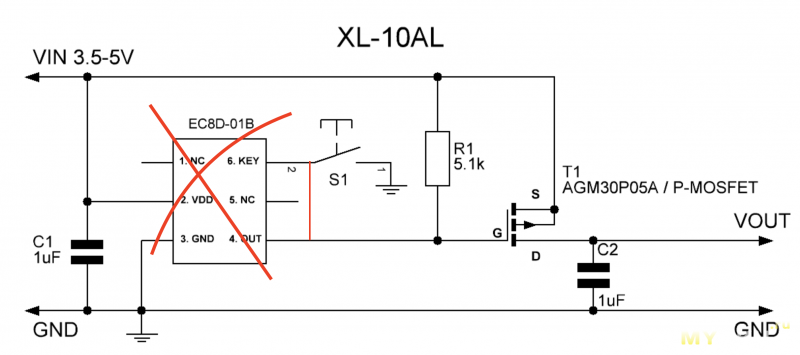

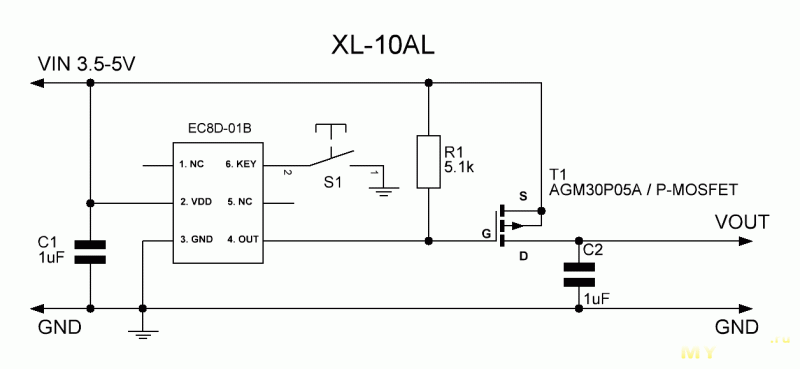

схему за меня уже заботливо разобрали по полочкам
Что я наизмерял:
Потребление в выключенном состоянии при 12В входного напряжения 1.4мкА, при включенной нагрузке 4.5мА. Коммутация идет, как видно по схеме, по плюсу — что редкость. Падение на плате по плюсовой цепи я наизмерял 50мВ, по минусу 30мВ при токе 5А. Десяток минут при токе 5А и напряжении 12В не нагрели модуль совершенно.
Теперь о грустном. Запаял я данный модуль в пылесос, подключил батарею, и тут пылесос сам по себе кратковременно включился, выключился, после чего откуда-то вышел волшебный дым. при ближайшем рассмотрении выяснилось что вышел он из LDO HT36. Ну и заодно и из главного контроллера — он благополучно ушел в КЗ. Я даже подумал что я где-то что-то напортачил, и удачно спалил еще один модуль прямо на столе, тупо кинув на него 20 вольт от лабораторника. На этот раз дым выходил видимо очень тонкой струйкой, я его не заметил, но резльтат тот же — LDO и контроллер капут.
Вероятно даже 20 вольт для них перебор, хотя в отзывах вроде от 24В запускали. Увы, мне не повезло.
Так что можете поделиться в комментах ссылками на проверенные LDO которые будут работать с 24-30 вольт по входу, ну и контроллеры эти EC8D-01B. И/или аналогичные модули но чтобы точно вольт до 30 работали. А может и схему какую предложите проверенную с аналогичным функционалом, чтобы кнопкой без фиксации с одной группой контактов на замыкание можно было через P-канальный (хотя можно и через N-канальный) транзистор коммутировать нагрузку

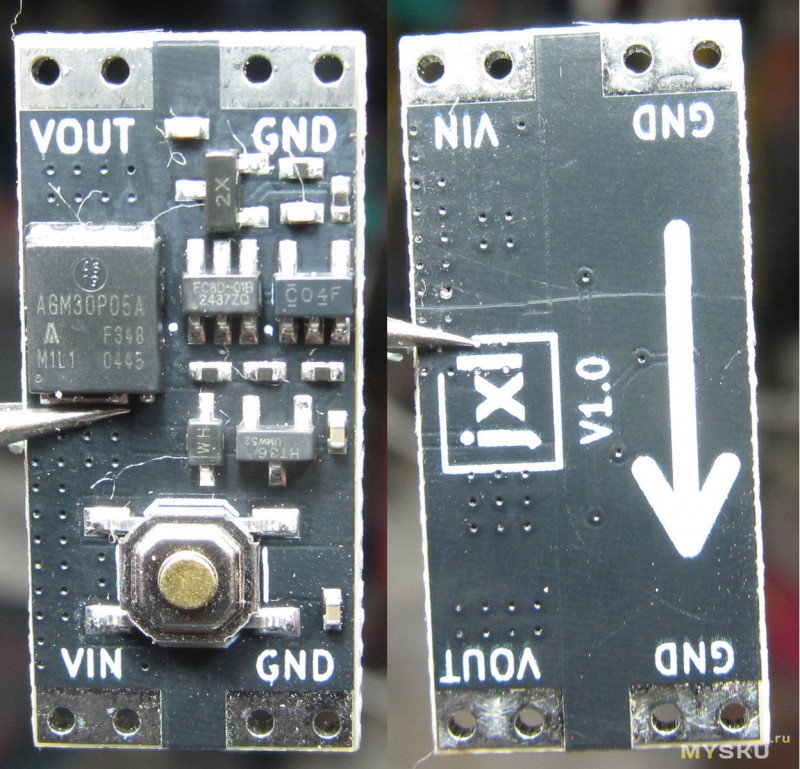

Внешний вид

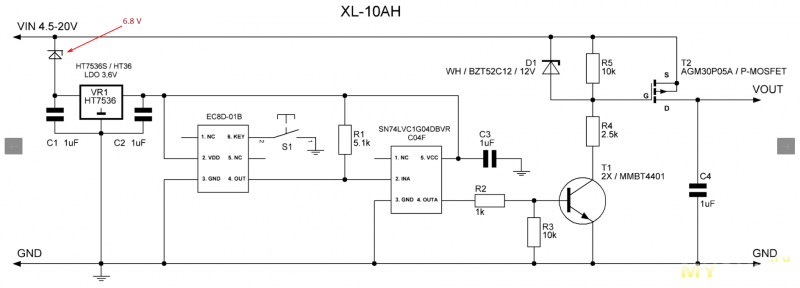

схему за меня уже заботливо разобрали по полочкам

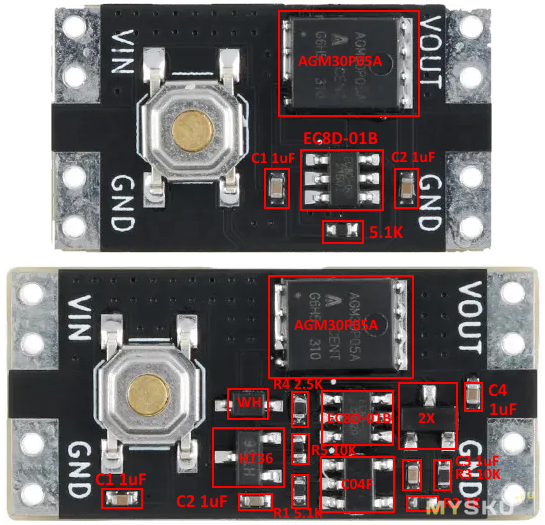

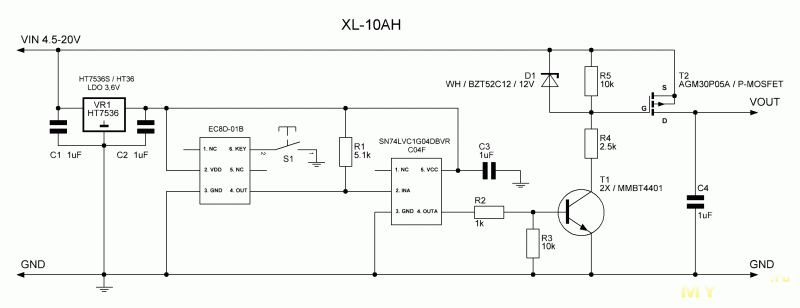

XL-10AH:
EC8D-01B — Основная микросхема
AGM30P05A — P-MOSFET PDFN5*6 -30V -75A 59.5W 5.5mOhm
C04F — SN74LVC1G04DBVR SOT-23-5 Single Inverter Gate
HT36 — HT7536S HT36 SOT-23 LDO 3.6V
WH — BZT52C12 SOD-123 WH SMD Surface Mount Zener 12V 5mA
2X — MMBT4401 NPN, 40V, 0.6A, SOT23
Что я наизмерял:
Потребление в выключенном состоянии при 12В входного напряжения 1.4мкА, при включенной нагрузке 4.5мА. Коммутация идет, как видно по схеме, по плюсу — что редкость. Падение на плате по плюсовой цепи я наизмерял 50мВ, по минусу 30мВ при токе 5А. Десяток минут при токе 5А и напряжении 12В не нагрели модуль совершенно.
Теперь о грустном. Запаял я данный модуль в пылесос, подключил батарею, и тут пылесос сам по себе кратковременно включился, выключился, после чего откуда-то вышел волшебный дым. при ближайшем рассмотрении выяснилось что вышел он из LDO HT36. Ну и заодно и из главного контроллера — он благополучно ушел в КЗ. Я даже подумал что я где-то что-то напортачил, и удачно спалил еще один модуль прямо на столе, тупо кинув на него 20 вольт от лабораторника. На этот раз дым выходил видимо очень тонкой струйкой, я его не заметил, но резльтат тот же — LDO и контроллер капут.
Вероятно даже 20 вольт для них перебор, хотя в отзывах вроде от 24В запускали. Увы, мне не повезло.
Так что можете поделиться в комментах ссылками на проверенные LDO которые будут работать с 24-30 вольт по входу, ну и контроллеры эти EC8D-01B. И/или аналогичные модули но чтобы точно вольт до 30 работали. А может и схему какую предложите проверенную с аналогичным функционалом, чтобы кнопкой без фиксации с одной группой контактов на замыкание можно было через P-канальный (хотя можно и через N-канальный) транзистор коммутировать нагрузку
Самые обсуждаемые обзоры
| +60 |
1877
67
|
— Доктор, больше 3-х раз в неделю с женой не получается.
— Дед, а лет тебе сколько?
— 85.
— Дед, ну это же превосходно!
— Да? А мой сосед говорит, что с женой ежедневно, а ему 95!
— Ну так и вы говорите!
Надоело, что пылесос гудит, нажал кнопку — и тишина.
Технолоджи!

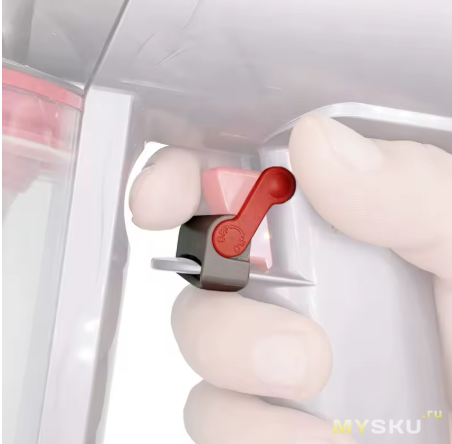

Автору фиксация нужна, и по возможности минимум пространства, что бы встроить в корпус, не меняя его. А так рубильник на изоленте сбоку и погнали.
Вы либо невнимательно читаете, либо совсем не читаете

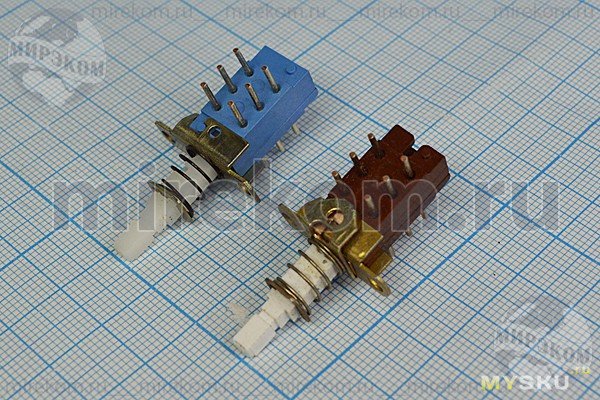

хз, что там за макитовский пылесос, но не удивлюсь, что ту самую кнопку без фиксации в нем можно заменить на нормальную.
Я пока буду полевики tp223 дрыгаю, благо есть их у меня, что не менее странно)
Можно купить этот модуль и кастмотизировать, но хотелось бы готовое)))
но тут основная фишка — этот стаб микропотребляющий и в простое почти ничего не потребляет. если же поставить обычный — он будет за обозримое время высаживать аккум.
а вот где найти (что б все вместе):
— занедорого
— микропотребляющий
— в sot-23
— со входом до 30В
вопрос не столь очевидный.
Они доставляют не только по России, но и по ближнему зарубежью.

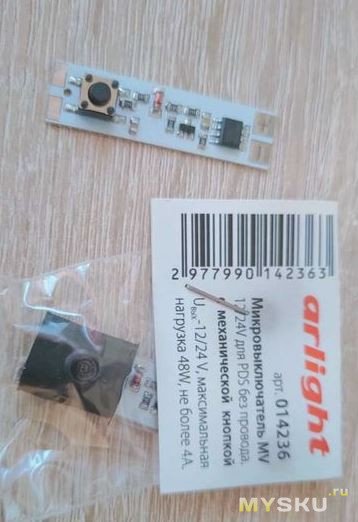

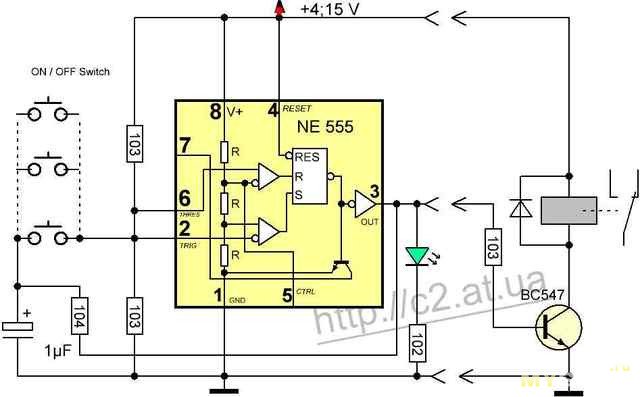

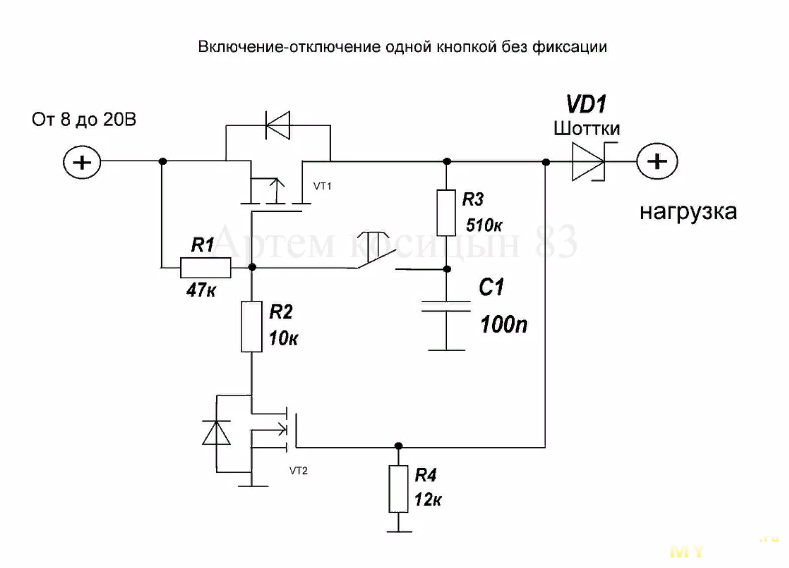

Сама схема довольно простая, главное элементы подобрать соответствующие заданным параметрам.
Я как-то делал на поляризованном (двустабильном) реле — ток вообще не потребляет и развязка надёжная.
так вот, о чем я, автор я вас знаю давно, вы меня наверно тоже. а не проще взять ее за образец и доработать на нужное напряжение? не я все понимаю, в обзоре вы описали реальное положение дел, но в нем же вы спрашиваете о путях решения. так в чем проблема в том чтоб с помошью моотка и зубила быстро доработать платку под нужные характеристики?
я и первый включить не успел, он всё сам. я только акум подключил
Ну а второй модуль чисто из солидарности сгорел :)
sl.aliexpress.ru/p?key=j1NN3Pj
Транзистор как у моего: AGM30P05A (Mosfet, P-ch, 30В, 75А, 5.5мОм, PDFN5x6).
Заявлено, что модуль будет работать до 26В.
Вопрос не в тему, но здесь кто связан с радио. У кого есть в наличии SDR приёмник ATS-20+?
Есть вопрос один.
ссылка
Package SOT-23-3L
Power Supply Rejection Ratio (PSRR) —
Output Current 100mA
standby current 2uA
Voltage Dropout 350mV@(50mA)
Output Type Fixed
Output Voltage 5V
Output Configuration Positive
Noise —
Number of Outputs 1
Voltage — Supply 40V
Территориально — Брест.
Еще есть в наличии LR8341A-T33 на 3,3V. Но его может быть маловато,
Vin начинается от 3,5V тоже судя по схеме. Надо экспериментировать.
А если стремно, как он себя ведет на малых токах — можно добавить второй, уже параллельно стабилизатору. То есть, например, на 15 В параллельно — он не даст выше 15 В подняться питанию, а на 9 В последовательно. Итого, общее напряжение пробоя будет 24 В, то есть, значительно выше 21 В.
1. Anthony Smith. Выключатель питания с нулевым потреблением мощности на основе нефиксируемой кнопки. — URL: www.rlocman.ru/shem/schematics.html?di=181933

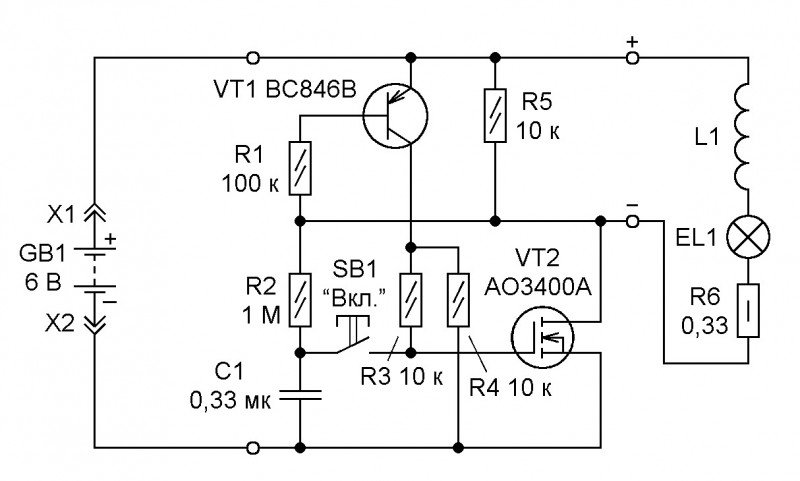

2. Шумилов А. Ремонт и модернизация фонаря ФОС 3-5/6. — Радио, 2022, № 3, с. 34—37 (рис.6).
