Самые дешевые ААА Li-ion аккумуляторы, заряжаемые по USB и с 1.5В на выходе. Часть 3

Начало
Часть 2
Внезапно купил действительно самые-самые дешевые устройства такого рода.
120 руб. за 1 шт. Дешевле не бывает.
Посмотрим как они работают, заглянем внутрь и даже сделаем маленькое открытие.
Приятного просмотра.



MNKE покупались тут. Через несколько дней после моей покупки китайцы товар изъяли из лота и перекинули сюда + подняли цену до 612 (552 по карте).

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

MNKE

Что заявлено

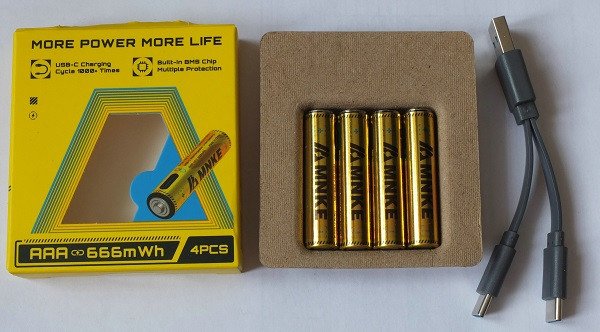

Никакого блистера. Все упаковано в картонную коробочку.
Двуглавый зарядный кабелёк точно такой же как у Beston из предыдущей статьи. Запомним это.;)

Взвешивание.

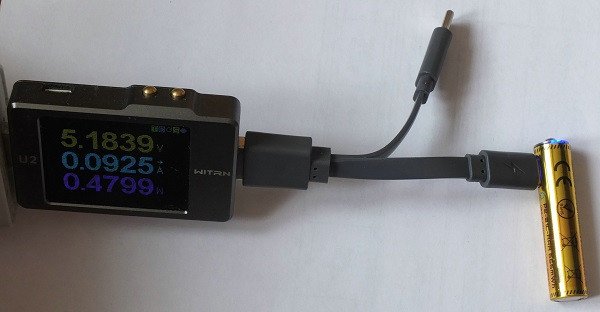

При зарядке мигает синий светодиод под полупрозрачным рассеивателем вокруг плюсового контакта. По окончанию — светит непрерывно.
Ток заряда чуть меньше 100мА. Полный заряд занимает немного больше 2.5 ч.

---

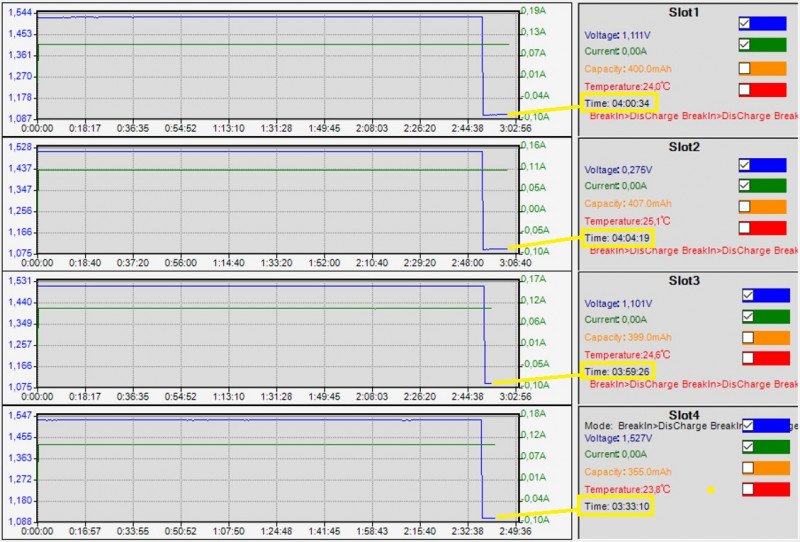

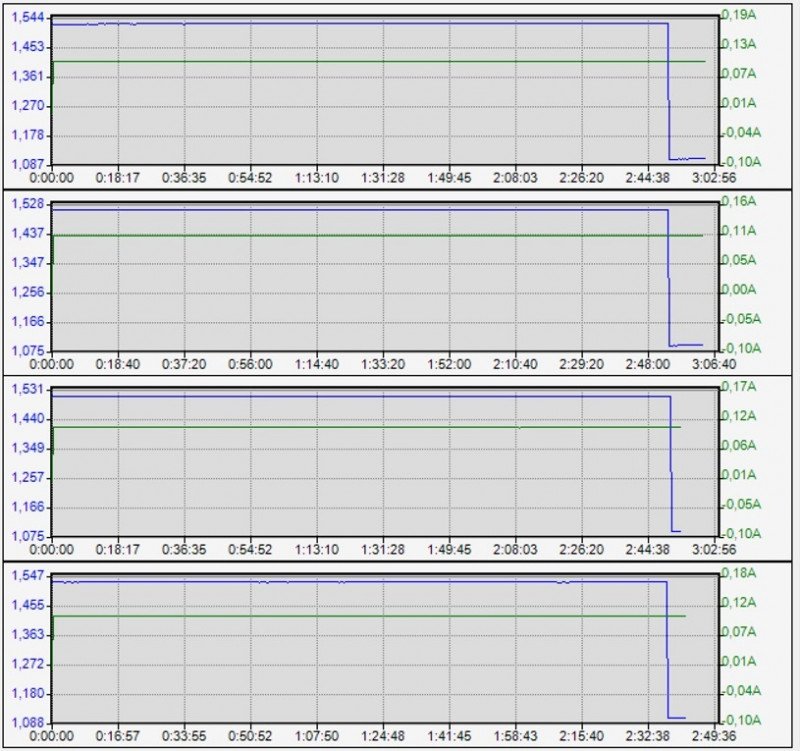

Разряд током 100мА.
Вторая (информационная) ступенька в наличии. После ее окончания напряжение отрубается контроллером и МС3000 прекращает запись. Поэтому продолжение кривой «в ноль» на графиках отсутствует.
Примечание. Шкала времени на графиках весьма условна (всегда занижает). В любом случае, реальные численные значения мАч и мВтч вытягиваются из лог-файлов.

---

На остальных токах. Справа, для сравнения, результаты, полученные для Smartoools.
Емкость MNKE определялась ДО начала второй (информационной) ступеньки. Если учитывать вторую ступеньку, то «ёмкость» увеличится:
• на 10-12 мАч (при 100мА)
• на 60-70 мАч (при 750мА)
Напомню, что ААА Smartoools мне пришли с новомодными чипами IP5167, имитирующими разрядную кривую Ni-MH. ОЕМ-поставщики Smartoools с прошлого года начали их бессистемно использовать то в АА, то ААА. Возможно, и в других подобных устройствах (типоразмеры D, C и «Крона»), брендируемых как Smartoools.
Для Smartoools приведены полные емкости разряда до 1В.

---

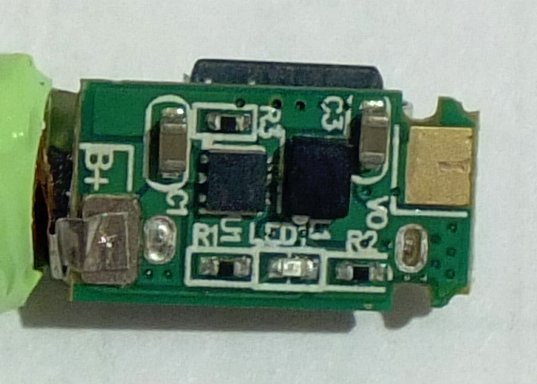

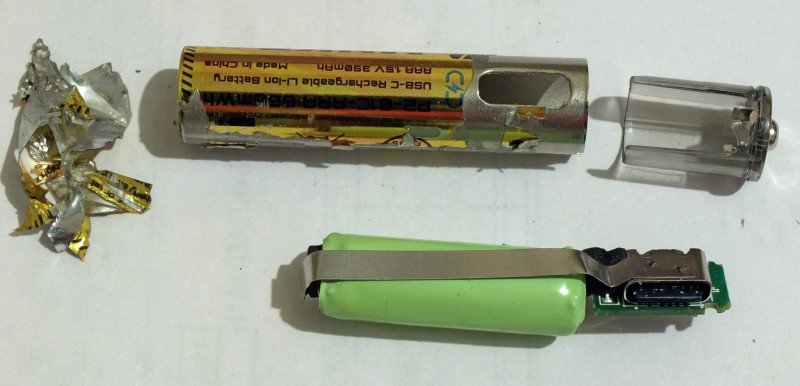

Потроха

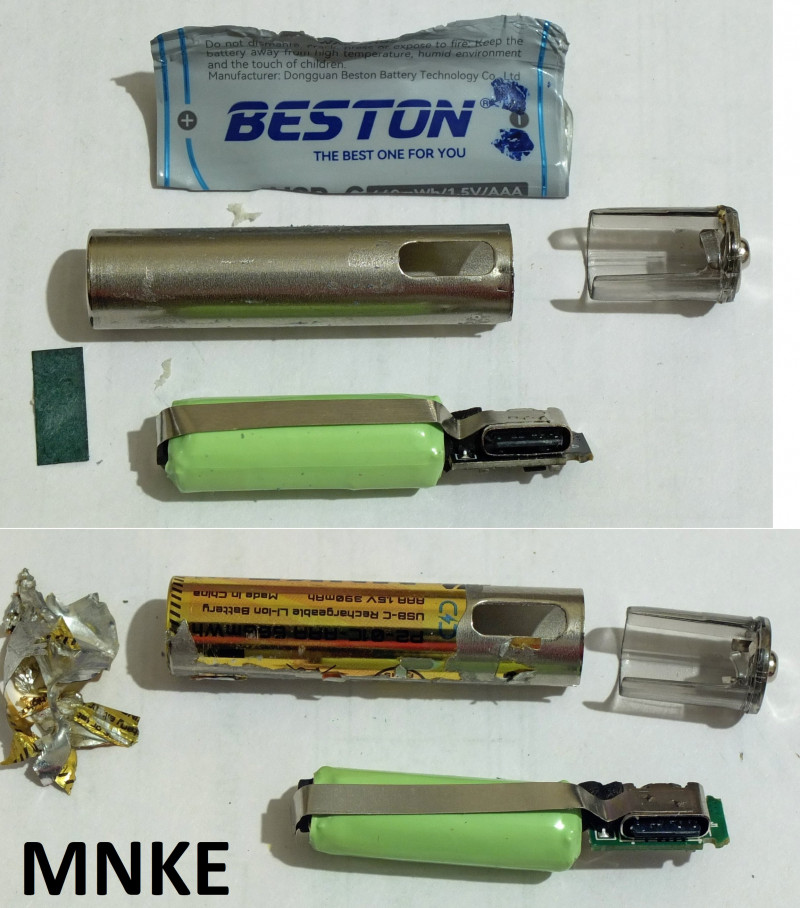

Содержимое один в один как у недавно вскрытого Beston (см. Часть 2).

Управляющая МС там и там одинакова. LC9203D от LiChi.

Даташит на LC9203D пока не найден.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

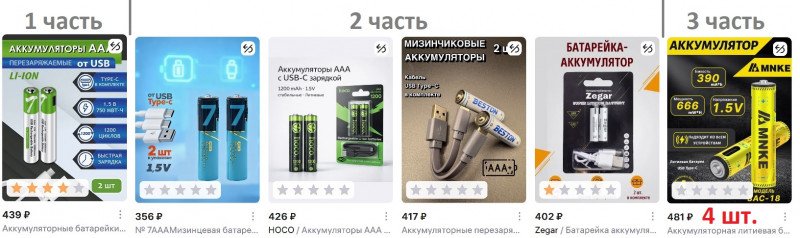

Получилась наглядная иллюстрация того, как одно и тоже можно продать в 2 раза дороже. Ну или купить в 2 раза дешевле.;)
Особенно веселит вот эта картинка:

Всего доброго.
