Небольшой ремонт маркировочного станка

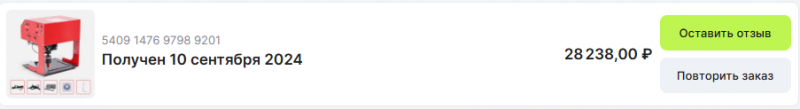

Цена: 28 238,00 ₽
Перейти в магазин
Приобрели для предприятия электрический маркировочный станоночек (на шильдах набивать данные).
В принципе станок ничего сложного из себя не представляет, подключается к компьютеру. В программе (ThorX6), задаются необходимые для вывода данные (текст, цифры и т.п.)
И станок иглой гравирует на подложенной пластине.
В мае этого года (чуть меньше 2х лет прошло), станок перестал гравировать. Программа отправляет данные, но станок молчит.

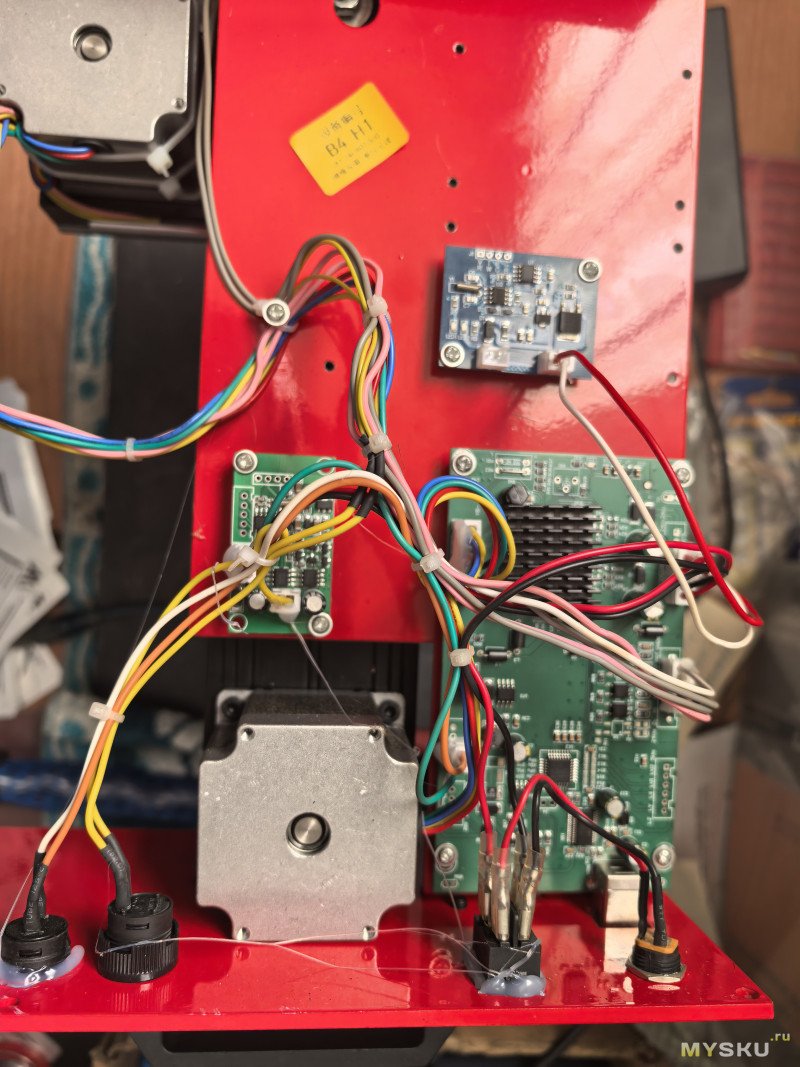

Полез внутрь, и увидел такую картину.

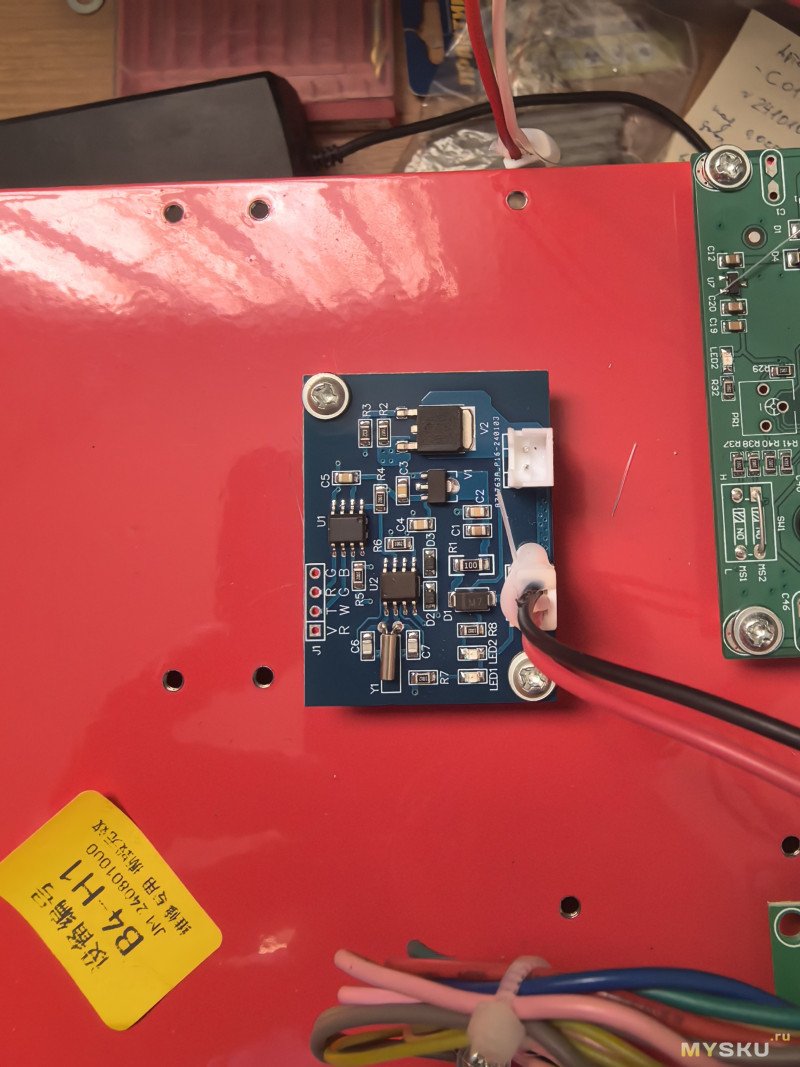

Большая зеленая плата, основной контроллер с драйверами шаговиков, маленькая зеленая плата — генератор колебаний гравировальной иглы, и интересная маленькая синяя плата, вначале было подключено 2 разъема (сразу не догадался сфотографировать).

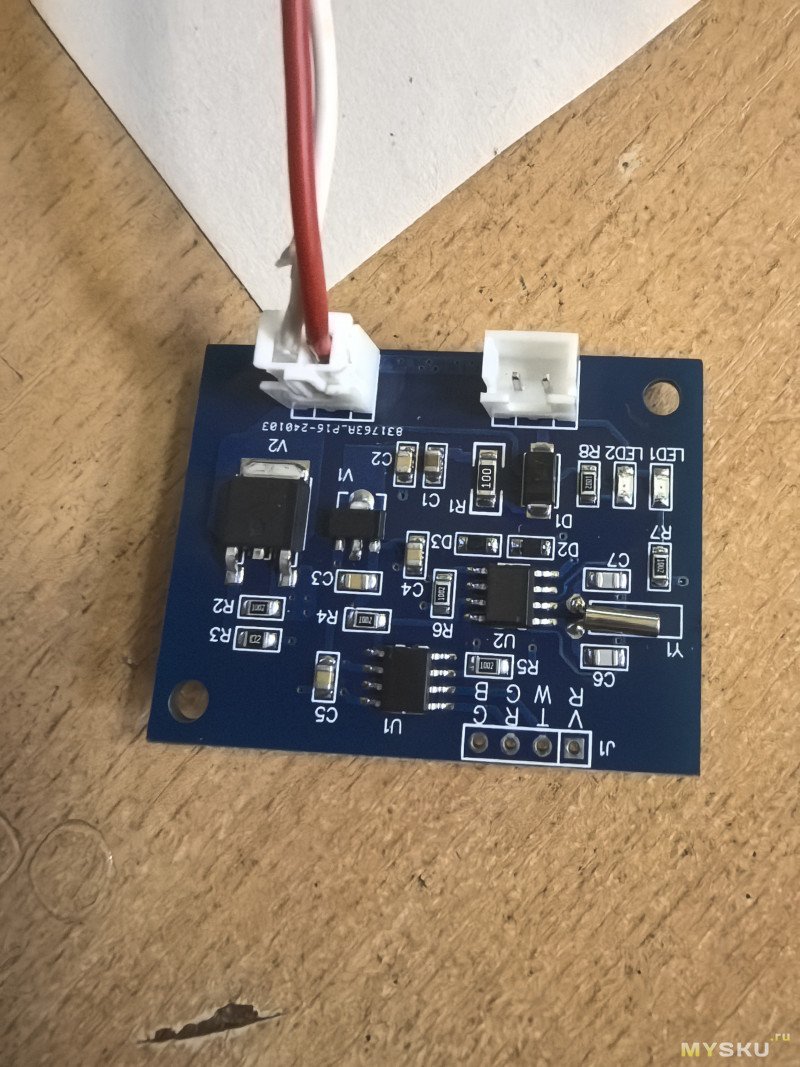

На плате присутствует часовой кварц, а снизу батарейка cr2032, какой то мк и микруха похожая на часы реального времени. На один разъем приходит питание с кнопки, со второго разъема, питание идет на основную плату (плюс идет напрямую, а минус через транзистор). Очень похоже на какой то таймер )
В общем, питание с кнопки пустил напрямую на основной контроллер (надо быть внимательным, на синей платы, на входе и выходе — распиновка зеркальная). Станок заработал.

Ну и по традиции муськи, наша заводская кошка, постоянно помогает в ремонтах )
