Маломощные светодиодные светильники, управляемые взмахами, после года эксплуатации, ремонт
Отработав чуть больше года, перестал работать светодиодный светильник, управляемый взмахами. Привыкли очень к нему. Надо чинить.
Тогда подумал, что опять проблема с симистором, а поскольку в запасе его не было, заниматься им было некогда, просто «выдрал лишнее» и поставил его на место. Пока. Потому что для нас такое управление оказалось очень удобным и жена к нему настолько привыкла, что на выключатель уже ни в какую не согласная. Пошутил, что гарантийный год закончился, вот и сломался. Но шутка не прошла, пришлось ремонтировать.
И вот перепаял плату симистора из умершего светильника во второй светильник, который все еще работает. И надо же — работает он себе прекрасно. Проверил и плату управления взмахами, тоже работает, но как-то странно и неуверенно. Замерил на выходе напряжение — всего 8В. Ага, а было-то почти 12В.

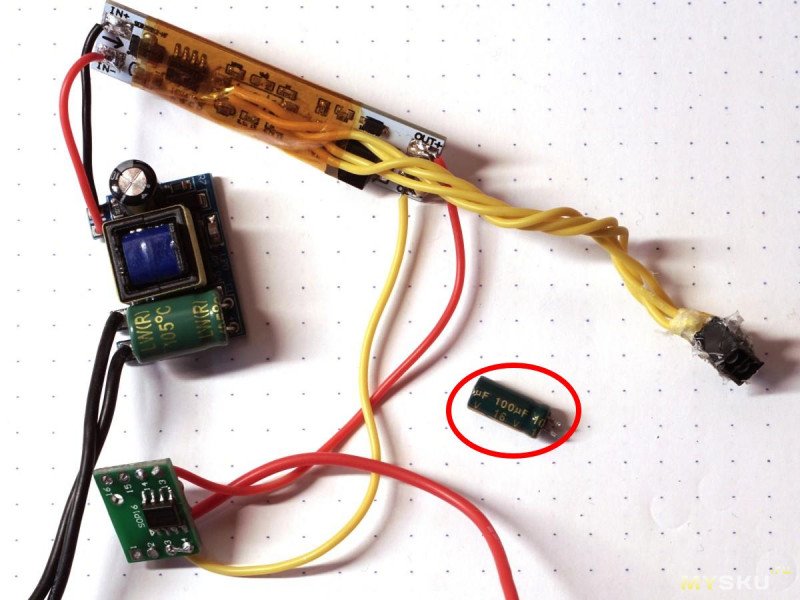

Тут уже в подозреваемые попал тот самый мелкий БП, с которого всё завертелось. На выходе — 8В и проседает дальше под любой даже незначительной нагрузкой. Замерил LCR пинцетом конденсатор. Тот, что на входе — с ним нормально всё. А вот на выходе (100 мкФ, 16В) — дохляк. Емкость упала больше, чем в два раза. А Rs = 6.5 Ом. Заменил на то, что нашёл под рукой — 100 мкФ, 25В. И на выходе — стабильные 12В. Вот он, виновник, зелёненький на фото.

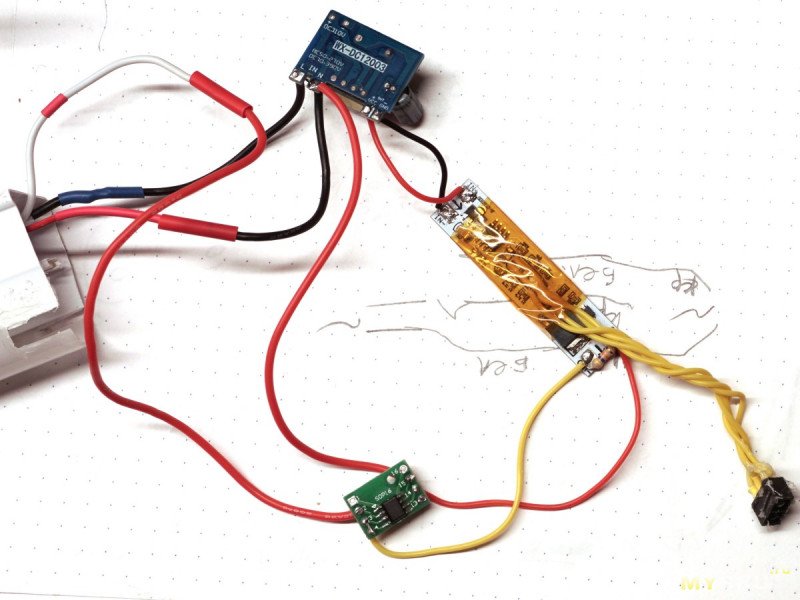

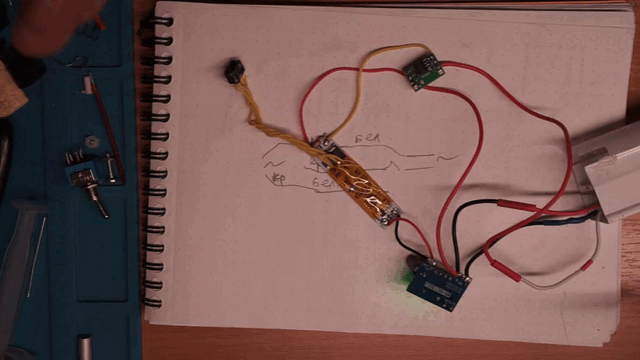

Дальше опять мучительно вспоминал, какой провод куда подключить. Помогли фото со статьи. Всё равно умудрился плюс с минусом перепутать на плате управления. Но ничего не сгорело: повезло, учитывая, что на плюсе переменка 220В. Снова всё собрал, и оно опять всё заработало как должно.
Жена довольна, мне тоже нравится такое управление.
Зачем?
Саму доработку обычного линейного светильника с токовым драйвером для управления взмахами описал тут. После той доработки он эксплуатируется практически ежедневно. Ложные включения всё-таки у него были, но настолько редко, что мы внимания на них не обращаем. А тут тот, что покороче, над мойкой перестал включаться — включался взмахом и тут же самопроизвольно выключался. Сначала подумал, что драйвер сдох, но после коммутации напрямую через выключатель, он стал работать снова.Тогда подумал, что опять проблема с симистором, а поскольку в запасе его не было, заниматься им было некогда, просто «выдрал лишнее» и поставил его на место. Пока. Потому что для нас такое управление оказалось очень удобным и жена к нему настолько привыкла, что на выключатель уже ни в какую не согласная. Пошутил, что гарантийный год закончился, вот и сломался. Но шутка не прошла, пришлось ремонтировать.
«Ремонт»
Как всегда, для проверки пришлось всё разобрать, снять весь изолятор в виде скотча. Почему-то твёрдо решил, что сдох симистор. Напомню, он очень «хилый» — всего-то на 200 мА. Возможно почему-то «не сдюжил». Странно, однако, что первым «ушёл» тот, что на более коротком и менее мощном светильнике стоял. Но жена сказала, что после включения и второй, более длинный светильник иногда непроизвольно может моргнуть, потом работает нормально. Так что, вполне возможно, что недолго уже ждать, когда и он «откинет копыта».И вот перепаял плату симистора из умершего светильника во второй светильник, который все еще работает. И надо же — работает он себе прекрасно. Проверил и плату управления взмахами, тоже работает, но как-то странно и неуверенно. Замерил на выходе напряжение — всего 8В. Ага, а было-то почти 12В.
Тут уже в подозреваемые попал тот самый мелкий БП, с которого всё завертелось. На выходе — 8В и проседает дальше под любой даже незначительной нагрузкой. Замерил LCR пинцетом конденсатор. Тот, что на входе — с ним нормально всё. А вот на выходе (100 мкФ, 16В) — дохляк. Емкость упала больше, чем в два раза. А Rs = 6.5 Ом. Заменил на то, что нашёл под рукой — 100 мкФ, 25В. И на выходе — стабильные 12В. Вот он, виновник, зелёненький на фото.
Дальше опять мучительно вспоминал, какой провод куда подключить. Помогли фото со статьи. Всё равно умудрился плюс с минусом перепутать на плате управления. Но ничего не сгорело: повезло, учитывая, что на плюсе переменка 220В. Снова всё собрал, и оно опять всё заработало как должно.Выводы
Вобщем, ещё раз себе доказал, что не стоит сразу сломавшееся устройство разбирать на молекулы. Стоило всё же проверить работоспособность всех модулей.Жена довольна, мне тоже нравится такое управление.
