Делаем Steam Machine - платформа ASRock DeskMeet X600

В начале года я разобрал домашний комп, решив пользоваться ноутбуком, а игры засунуть в виртуалку на домашнем сервере, чтобы играть через стриминг. Решение вышло рабочее, но не особо стабильное, причём оно и на стабильности всего сервера сказывалось, хотя я виртуалку максимально изолировал от остальной системы.
Так что старый сервер я разобрал, файлопомойные и домашнеоблачные задачи возложил на новый NAS/микросервер, а про игровую/вычислительную составляющую ещё думал.


Хотелось маленький ПК собрать.
Игрок я не хардкорный, потому мне обычно вполне достаточно видеокарт средне-бюджетных, обычно я на чём-то класса 1050Ti сидел. Последняя видюшка — 4060/8GB. Но на перспективу уже надо бы смотреть на 16GB.
Так же хотелось иметь возможность поставить побольше памяти, чтобы грузить туда большие LLM (пусть на процессоре они и небыстро работают) и сетевушку минимум 2.5, а лучше все 10, чтобы работать напрямую с фотографиями на домашнем сервере по локальной сети.

В итоге решил, что буду собирать систему на АМ5. На АМ4 обошлась бы заметно дешевле, ибо под этот сокет у меня и память есть, и процессор, но всё же решился на более актуальную платформу перейти.

Долго думал про корпус, но тут на глаза попалась платформа ASRock DeskMeet X600. У них есть аналогичная под АМ4 и я сперва думал про неё, но там базовая сеть только гигабитная, а тут 2.5, чего на первое время мне хватит, а 10 уж потом прикручу как-нибудь сбоку.

ТТХ

Поддержка AMD® Socket AM5 Ryzen™ 9000, 8000 и 7000 Series Processors, до 65Вт
МАКС. высота кулера CPU ≦ 54мм
Поддержка 4 x DDR5 DIMMs, до 7200+ МГц (OC), 256GB
1 x PCIe 4.0 x16
Вывод изображения：2 x DisplayPort, HDMI
2.5G LAN
2 x SATA3
1 x Blazing M.2 (PCIe Gen5 x4)
1 x Hyper M.2 (PCIe Gen4 x4)
1 x USB 3.2 Gen1 Type-C Port
4 x USB 3.2 Gen1 Type-A port
4 x USB 2.0 Type-A port
1 x M.2 Key-E для Wi-Fi
Блок питания 500Вт (80+ Bronze)0.7-го
Компактный объём 8 литров
Размеры:
168 (Ш) x 219.3 (Г) x 218.3(В) мм (без выступов)
168 (Ш) x 236.1 (Г) x 221.6(В) мм (с выступами)



По факту это комплект из корпуса, материнской платы и БП. Потому цена в 21 тысячу не кажется такой уж большой — толковая ITX-материнка стоит порядка 14 тысяч, нормальный БП — тысячи 3-4, пристойный ITX-корпус тоже 5-6 тысяч.

Основные ограничения:
1) Высота кулера до 54 мм. Хотя, если вместо штатного БП поставить SFX, можно ещё пару сантиметров выиграть.
2) Фазы питания 6+2, так что про особо мощные процессоры придётся забыть. Официально TDP до 65W, хотя и парочка процов с TDP 100+ затесалась в список совместимости (Ryzen 7 7700X, к примеру, но для них требуют водянку ставить, а это не позволит поставить видеокарту).
3) Размеры видеокарты — два слота (около 40 мм) и длина 200 мм, хотя если аккуратно собирать, можно засунуть 210 мм. Это значит, что самое мощное, что сюда можно поставить — это Nvidia RTX5060Ti/16GB или AMD RX9060XT/16GB. Мне видеокарт этого класса вполне хватает, так что такое ограничение не критично. Кому критично — есть корпуса более длинные, чем квадратные.

Внешний вид

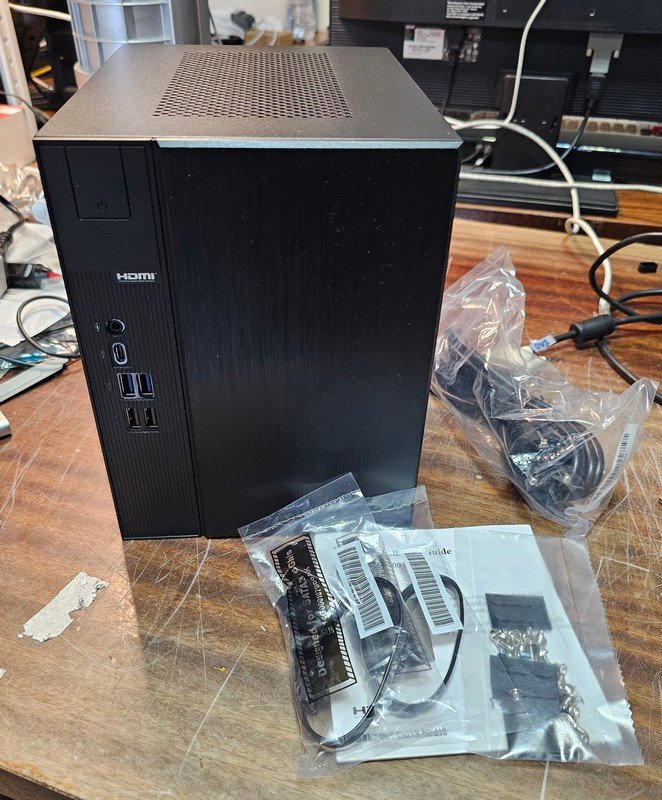

Комплектация — сам корпус, инструкция, два коротких SATA-кабеля и пакетик с ножками и болтиками.

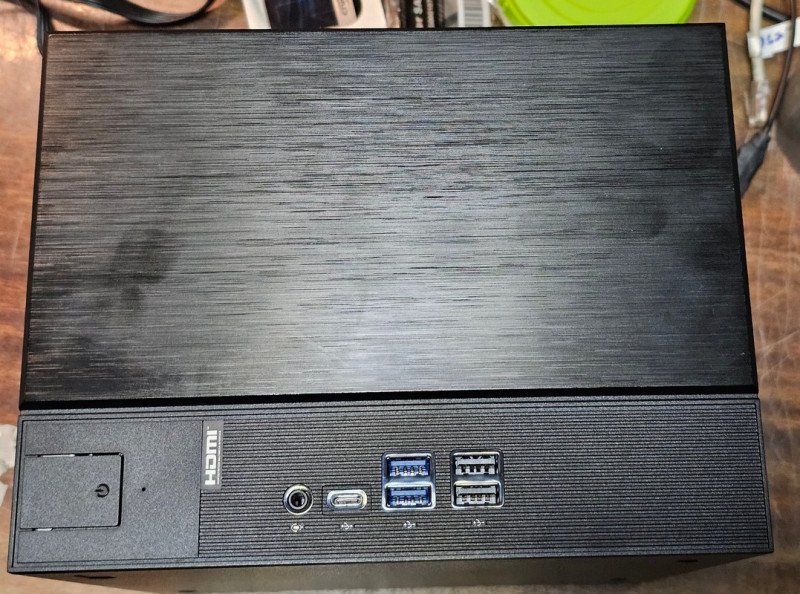

На передней панели крупная кнопка питания, непонятно зачем нужная наклеечка HDMI, четыре порта USB-A (2 3.2 Gen1 и 2 2.0), один Type-C 3.2 Gen1 и комбинированный 3.5мм для наушников/микрофона. Морда пластиковая и сплошная.

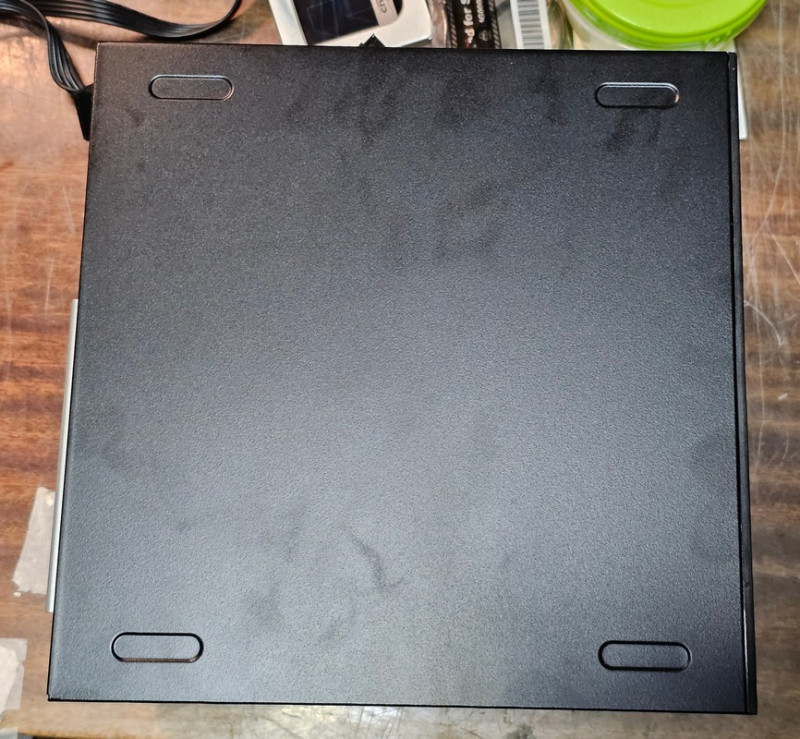

У меня корпус будет стоять горизонтально, потому нижняя стенка — это та, на которой лежит материнка. Тут ничего нет, кроме мест под приклеиваемые ножки.

Правый бок — альтернативное место для установки. Тут серийник, вентиляционная решетка (вывод воздуха от процессора), места для ножек и единственный болтик, крепящий кожух. Если на нижней стенке ножки можно не использовать, она полностью ровная, то здесь ножки обязательны — головка болтика выступает над корпусом и будет царапать стол.

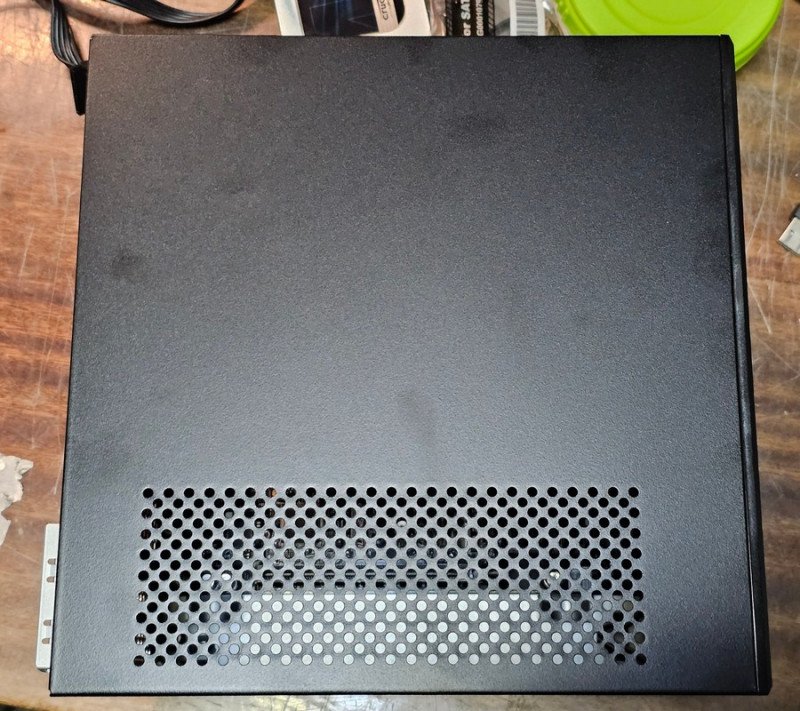

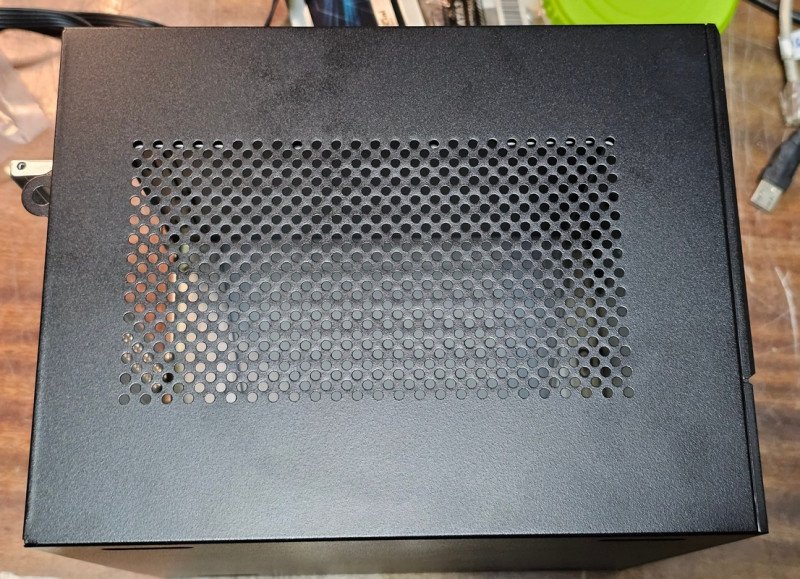

Сверху только вентиляционные отверстия около видеокарты.

Слева тоже вентиляция для видеокарты. Или для вентилятора, который можно ставить вместо видюшки.

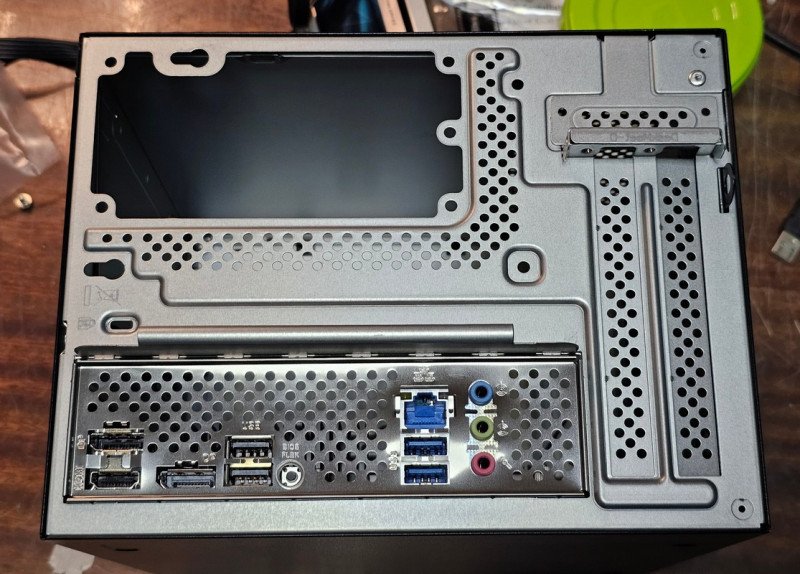

Сзади посадочное место для БП (ATX/SFX), два слота под видеокарту и заглушка материнки. На ней 2 DP 1.4, 1 HDMI, 2 USB 2.0, кнопка прошивки биоса, 2 USB 3.2 Gen1, RJ45 2.5GBit и звуковые разъёмы. По углам виднеются точки для установки антенн.

Габариты самого ящика 22х22х17 см, но надо учитывать, что ещё несколько миллиметров потребуется на ножки. Ну и отверстия вентиляционные по бокам, так что ставить корпус в тесную нишу не стоит.

Набор портов неплохой, но 4 USB на морде мне кажутся перебором, я бы оба 2.0 перенёс на заднюю панель. Для флэшек, телефонов и т.п. хватит и двух-трёх портов, а сзади может понадобиться больше, чем четыре. В моём случае — мышь, клава, сканер, геймпад. И всё, порты кончились. А ещё может потребоваться ИБП и всякое такое и, несмотря на наличие 8 портов, придётся брать хаб. Или часть проводов выводить на переднюю панель, что некрасиво.

Кожух держится на одном болтике и просто выдвигается. Но про внутренности и сборку будет ниже.

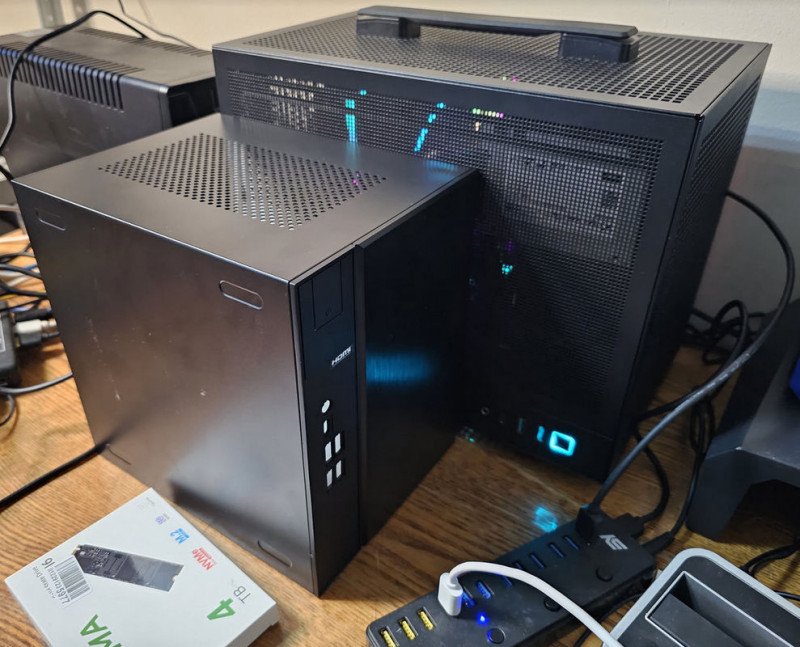

Габариты на фоне DEEPCOOL CH160 MESH. В глубину они почти идентичные, но высота и ширина отличаются.

Железо для сборки

Блок питания

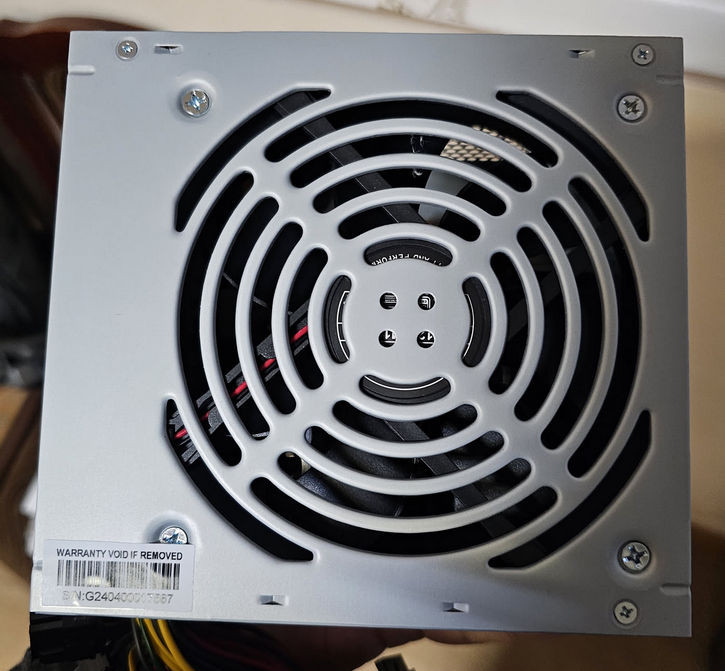

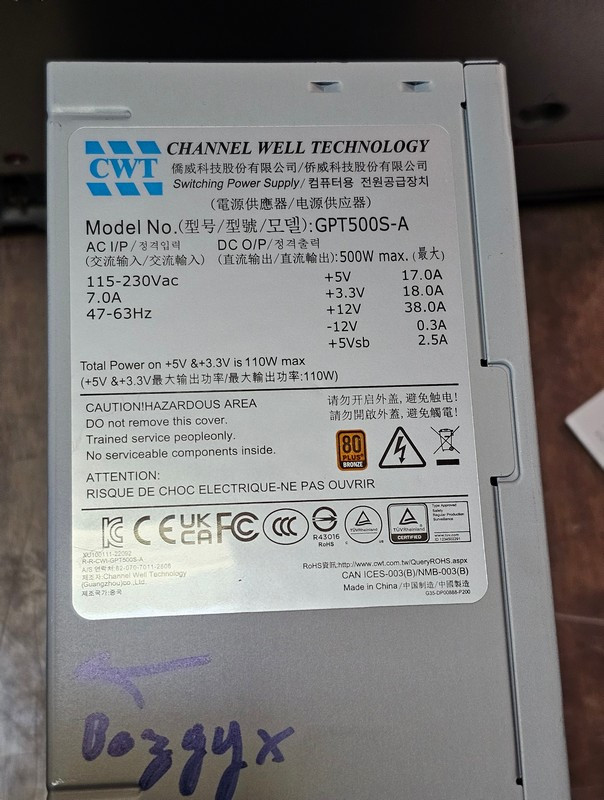

Штатный БП вполне нормальный сам по себе — CWT, 500 ватт, 80% бронза, шнурки короткие, но он полноразмерный АТХ, что в габаритах данного корпуса явный перебор. Не знаю, почему они не поставили SFX. Возможно, что для удешевления. Но ведь и этот БП кастомный делать пришлось — вентилятор развёрнут на 180, плюс он центрирован прямо над процессором.

Но у меня был в наличии SFX-ный БП, так что поставил его, сэкономив место внутри корпуса и дав ещё пару сантиметров процессорному кулеру. Вентилятор тоже развернул.

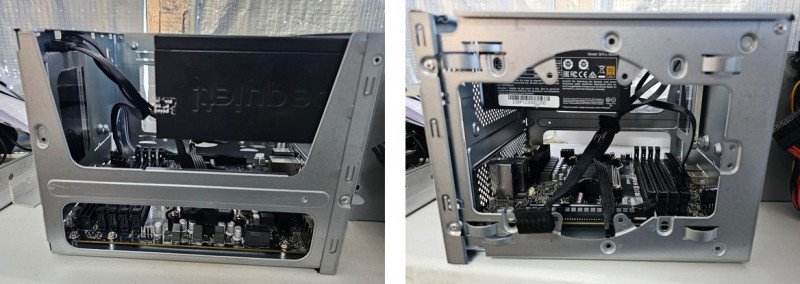

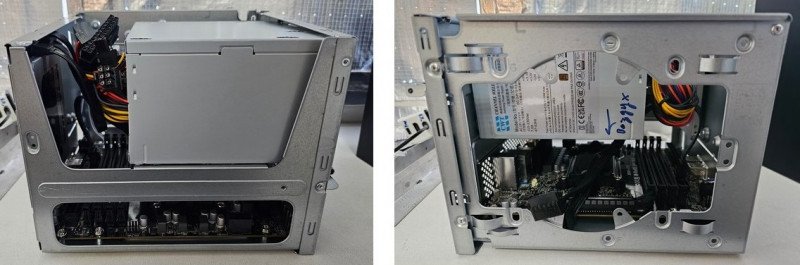

Экономия объёма вышла достаточно заметная.

Процессор

Для игрушек было бы лучше брать шестиядерный zen5 — Ryzen5 9600X, к примеру.
Для экономии — Ryzen 5 7500F, всё равно видеокарта планируется дискретная.
Для близкого апгрейда — затычку типа 8400F, на WB видел его за 7000 по скидкам (недолго, правда, через пару часов стал 9000).

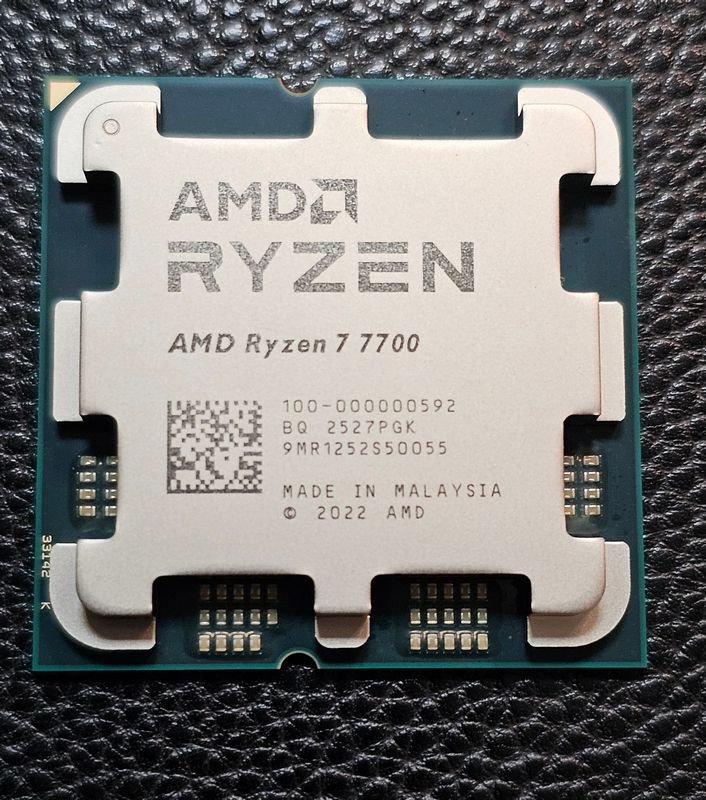

Но, поскольку у меня планируется сюда периодически сгружать какие-то тяжелые задачи с «микросервера», решил взять Ryzen 7 7700. На поток у него производительности поменьше, чем у zen5, но зато потоков 16 против 12. Плюс есть видеоядро (класса «затычка») и полный набор PCI-E линий, которых, к примеру, нет у восьмитысячных процессоров.


На WB проц обошелся в 18 тысяч. Думал взять на авито, но там оно стоит как бы не дороже. Если же кто выставит дешевле — то улетает моментально.

Оперативная память

Тут всё плохо сегодня, в сентябре я брал sodimm ддр5 32 по 9 тысяч, а сегодня они уже 28 47 тысяч стоят.

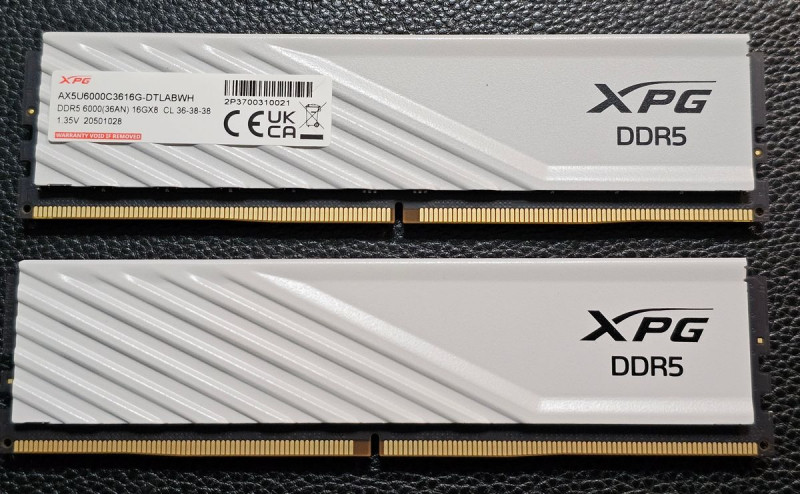

Успел ухватить 2*16 6000MT 36CL за 19 тысяч, уже казалось дорого, но сейчас они уже за 43 лежат.

На первое время должно хватить, а там уже буду посмотреть. Хочется хотя бы 64, на 128 я уже не замахиваюсь с нынешним уровнем цен.

Кулер

Чаще всего люди ставят сюда AXP90-X47, потому что он по высоте вписывается в 54мм. Но у меня, во-первых, было пара сантиметров к этому лимиту из-за замены БП на SFX, во-вторых, в наличии был Scythe Big Shuriken 3, который как раз влезал в данный лимит. И его крепление подходит на АМ5.
Правда, вентилятор от него куда-то давно убежал, потому пришлось купить Thermaltake TOUGHFAN 12 за 1600 (на озоне можно было взять дешевле, но срок поставки дольше).

Видеокарта

У меня были одновентиляторная 3050 и низкопрофильная 4060. 4060 шумновата — три мелких вентилятора.

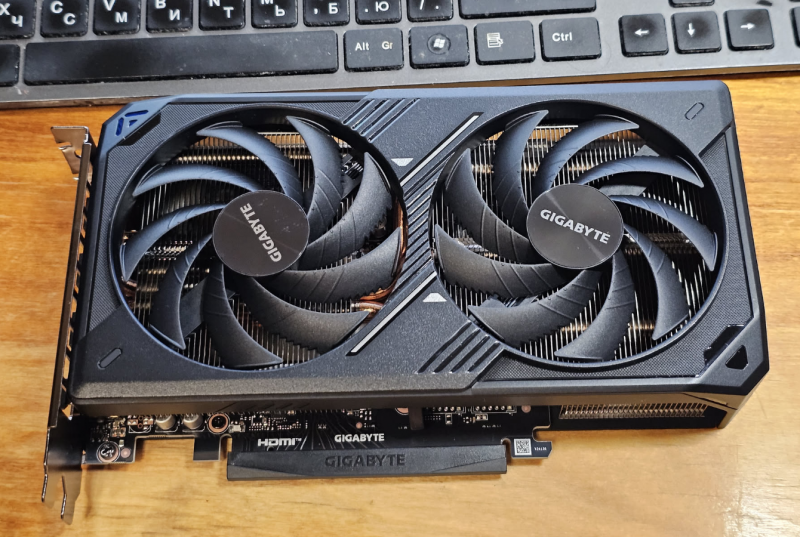

Я думал сперва поставить её, а потом уже приобрести 5060, но в итоге решил, что лучше уж всё сразу соберу, так что 4060 продал, добавил денег и купил GIGABYTE GeForce RTX 5060 Ti WINDFORCE MAX OC 16GB — это самое мощное, что сюда влезает без доработки корпуса напильником (народ делает нахлобучки, чтобы корпус удлинить).

Вообще, мне не слишком нравится, что самые компактные ITX-сборки ограничены только низкопрофильными видеокартами. Их выбор сильно ограничен. Потому то, что сюда можно поставить хотя бы 200мм карту полной высоты уже увеличивает ассортимент доступных карт. Кто-то даже 4070 в этот корпус пихал, но она криво стояла и корпус изогнула, мне повторять не хочется.

Диски

Корпус позволяет поставить два nvme SSD и два SATA 2.5" или один 3.5". Я решил поставить один nvme под систему и под игрушки и данные 2.5" SATA.

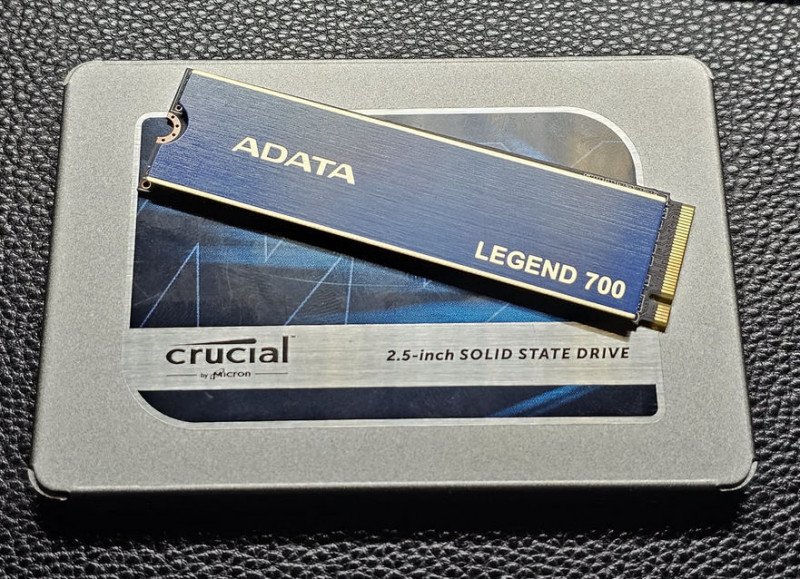

В наличии были ADTA Legend 700 на 1ТБ и Crucial MX500 на 4 ТБ.

Внутренности и сборка

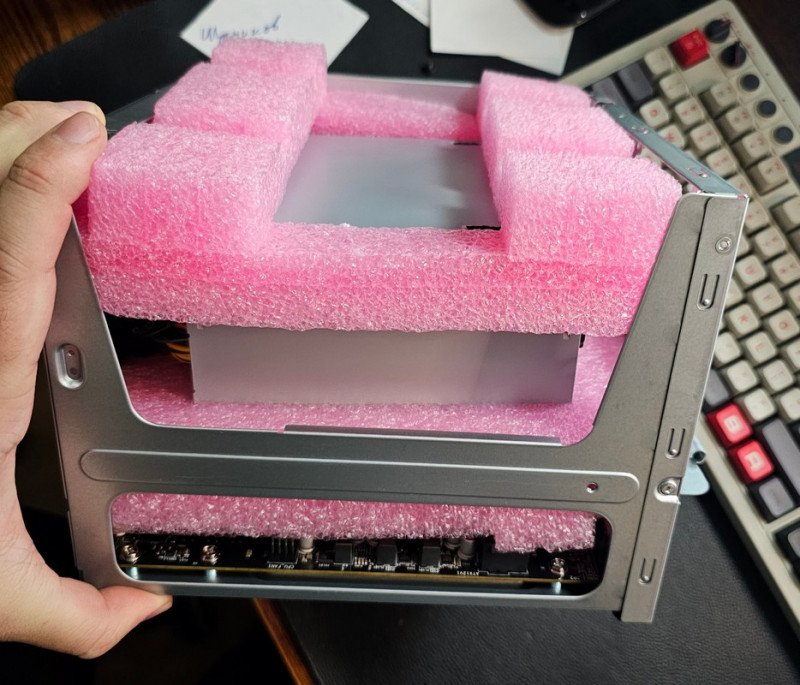

Изначально внутри лежит блок питания, обложенный розовым пенопластом. Не знаю уж, почему розовым — упаковочный пенопласт в коробке белый был. Закреплять БП сразу не стали — потому что его всё равно пришлось бы отвинчивать для установки процессора.

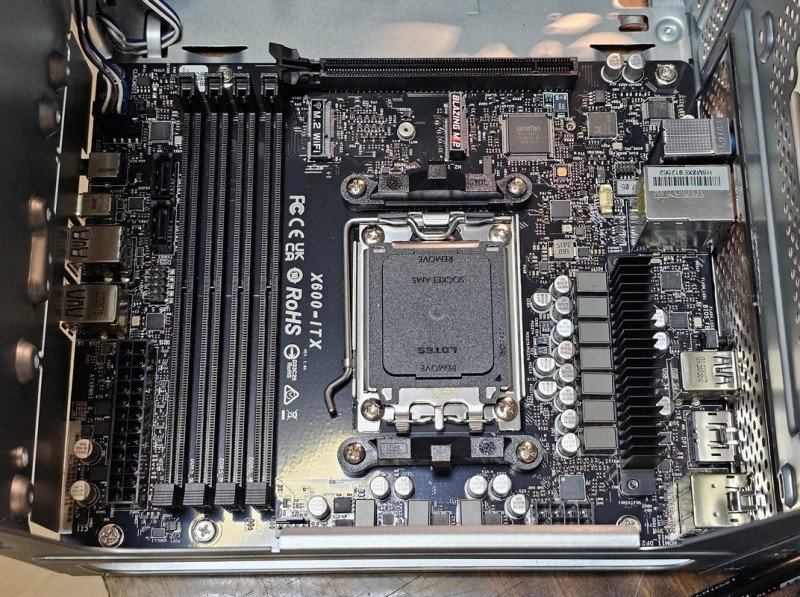

Внутри только материнская плата.

По размерам она чуть длиннее стандартных miniITX, добавочное место использовано под 4 слота памяти (обычно на таких материнках только два слота) и под порты передней панели. То есть тут все порты на материнке. И, если вы захотите поставить в корпус стандартную материнку, придётся что-то придумывать для передних портов. В остальном всё более-менее стандартно — 2 сата, m2 2280 под nvme ssd и м2 под wifi.

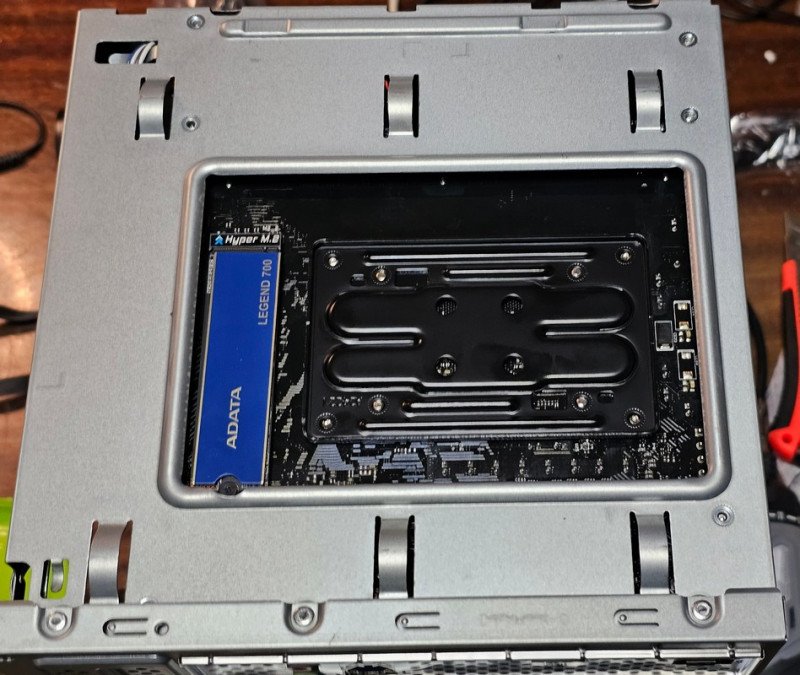

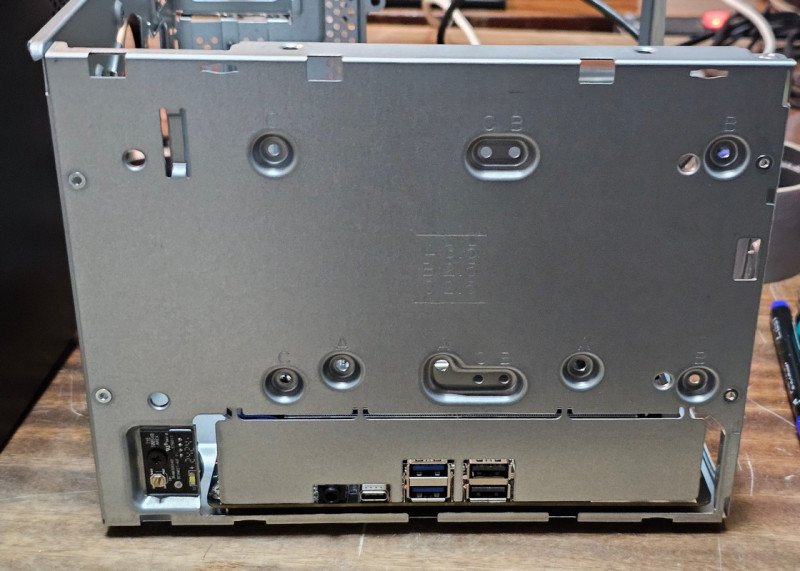

На обратной стороне есть ещё один слот 2280. Системный диск я поставил в него, пусть он и pcie4. Но на верхний слот у меня есть другие планы.

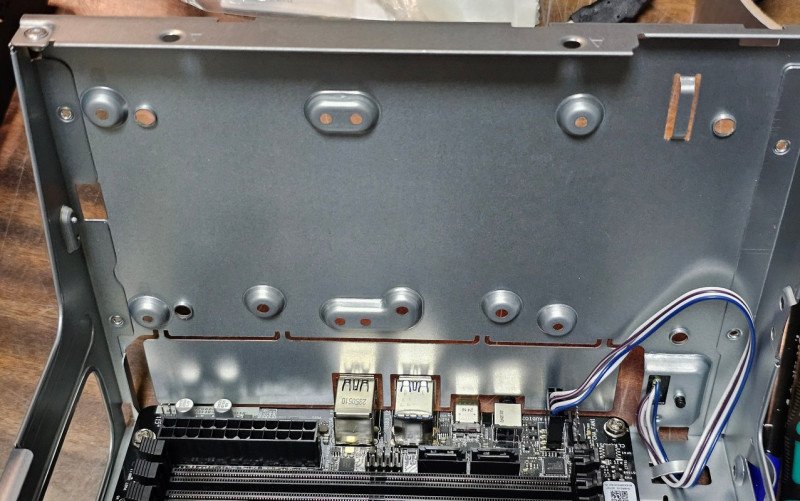

Передняя панель со снятым кожухом. Видны точки крепления для SATA-дисков. Можно прикрутить либо два 2.5", либо один 3.5"

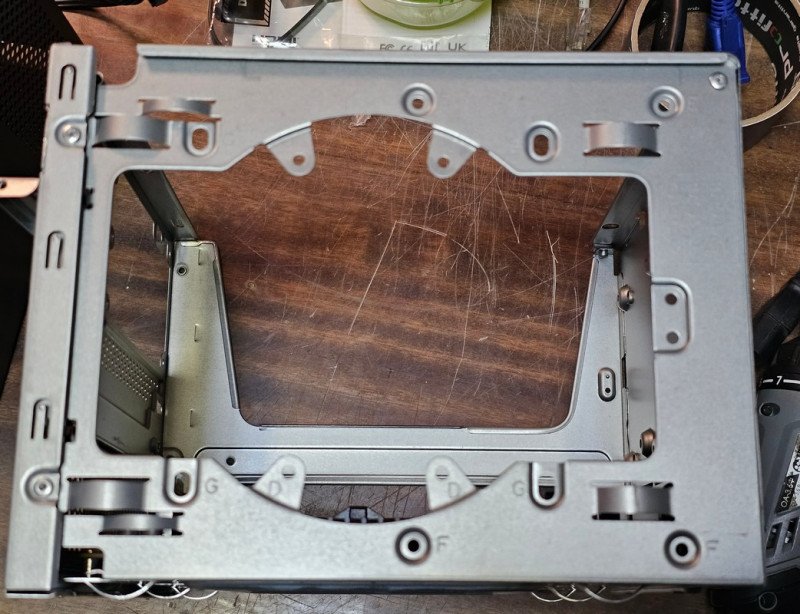

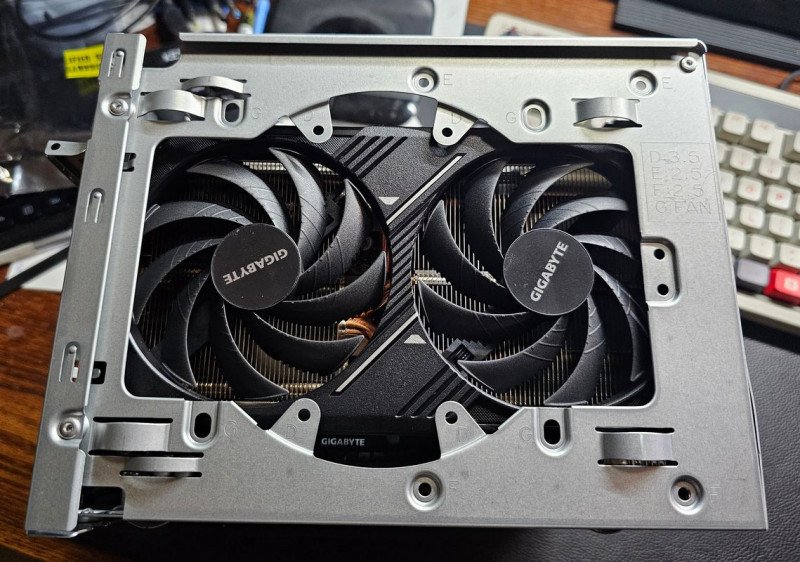

Левая стенка. Если не установлена видеокарта, то сюда можно закрепить либо 3.5" диск, либо 120 мм вентилятор, либо радиатор СЖО.

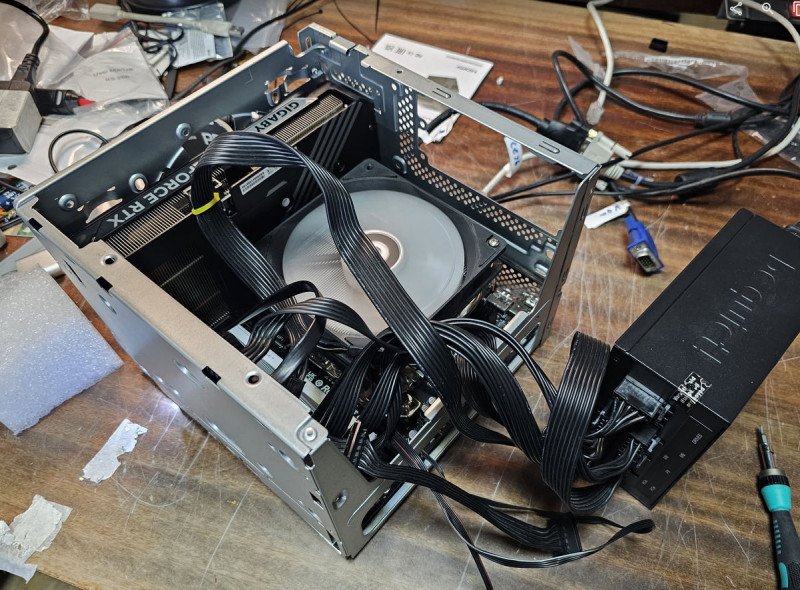

Поскольку видеокарта у меня размером 208 мм при разрешенных 200, собирать систему надо в определённом порядке, начиная именно с видеокарты. ССД я там прикрутил уже, впрочем — он в стороне и не сильно мешался. Сперва видюшка ставится в корпус под углом, затем выравнивается вдоль слота PCI-E и перкуссионным методом вгоняется в слот.

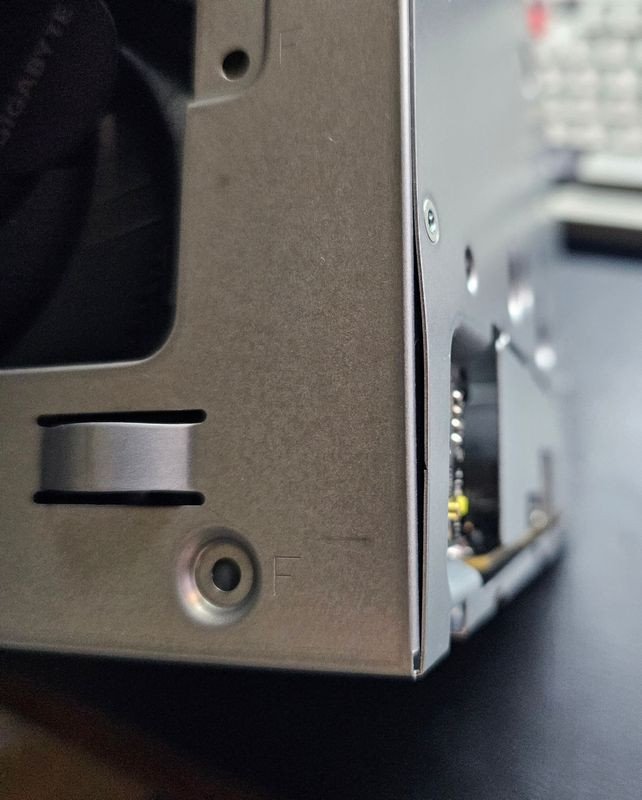

Она упирается в обратную часть выемки, в которой кнопка питания крепится. И после «установки» слегка искривляет корпус в этом месте. Как вариант, можно дремелем подрезать там крепление кнопки или кожух видюшки. Впрочем, искривление небольшое и ни на что не влияет.

Ну и как уже сказал, это исключительно из-за того, что видеокарта больше разрешенных размеров. Если бы мне не важна была именно нвидия, взял бы 9060XT/16GB, там есть варианты длиной именно 200 мм.

В остальном никаких вопросов со сборкой не было, разве что пришлось думать, каким боком ставить кулер — закрывать m2-слоты или память. Решил закрыть m2, потому что на них в ближайшее время планов нет.

Запустилось без проблем, после включения я сразу обновил биос на последний 11.03 (стоял 7.03) и выставил XMP-профиль оперативке на 6000Mhz.

Программное обеспечение

В подробностях расписывать не буду, как и тесты производительности — к делу мало относится.

ОС решил поставить Windows 11 LTSC, стандартная версия достала своими обновлениями.
Ну и, само собой, Steam с режимом Big Picture и Artemis/Apollo для стриминга на андроид, чтобы сделать стиммашин.

Конечно, для полноценного копирования Steam Machine нужно ставить SteamOS или Bazzite, но я пока не вижу смысла. Я вообще не вижу пользы в превращении компьютера в консоль. К примеру, я нередко использую ASUS AllyX в качестве компьютера. Просто подключаю его к доку и он моментально становится десктопом. А вот со стимдеком это не работало, там приходилось переключаться между десктопными и игровыми режимами. Одна из причин, по которым я его поменял на виндовую портативку.

Ещё есть вариант с установкой Proxmox и созданием там отдельной виртуалки под игры, отдельно под LLM и ещё под что-нибудь. Думаю, что я пойду в эту сторону, но уже позднее, когда с памятью вопрос решу.

Температурный режим, шум и энергопотребление

Энергопотребление:

Спящий режим — 2,7 ватта
На холостом ходу — 45 ватт (пробовал отключать iGPU — разницы никакой)
Стресс-тест процессора — 140 ватт
Стресс-тест процессора и GPU — 270-280 ватт

Процессор в eco mode, но пробовал и без неё — цифры не меняются.
Замеры производил ваттметров от розетки.

Шум

На холостом ходу практически бесшумно. Вентиляторы видеокарты стоят, процессорный крутится на минимуме, БП тоже. А вот под нагрузкой шум уже был заметен и неприятен.

Температуры

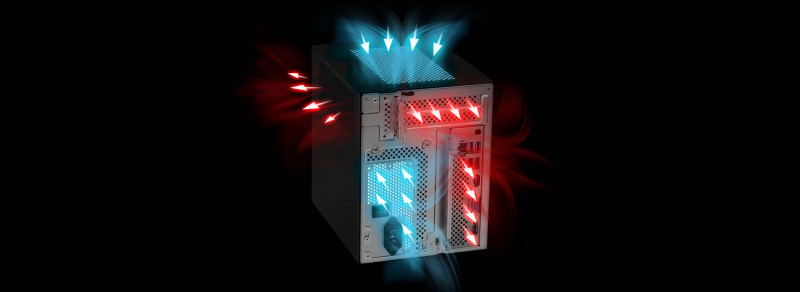

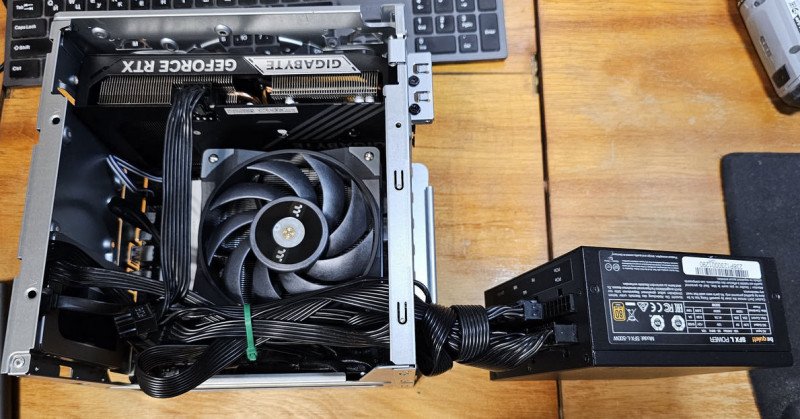

Здесь вот всё оказалось плохо. Похоже на то, что SFX-БП не может снабжать вентилятор на процессоре достаточным количество забортного воздуха, потому температура проца под нагрузкой почти моментально растёт до 85 и держится там — да и это только из-за того, что я в биосе ограничение на 85 градусов выставил. Иначе бы дальше росло.

Потому было решено пересмотреть вопрос охлаждения.

Reviewing the situation...

youtu.be/tAUfaRQk_rs?t=52

С вышеуказанным кулером и SFX БП проц грелся до 60+ на холостом ходу, а под нагрузкой моментально улетал на 85 и сидел там, потихоньку снижая частоту и воя вентилятором. Чуть облегчить его долю удалось, вынеся БП за пределы корпуса — благо длина проводов позволяла. Но это несерьёзно было.

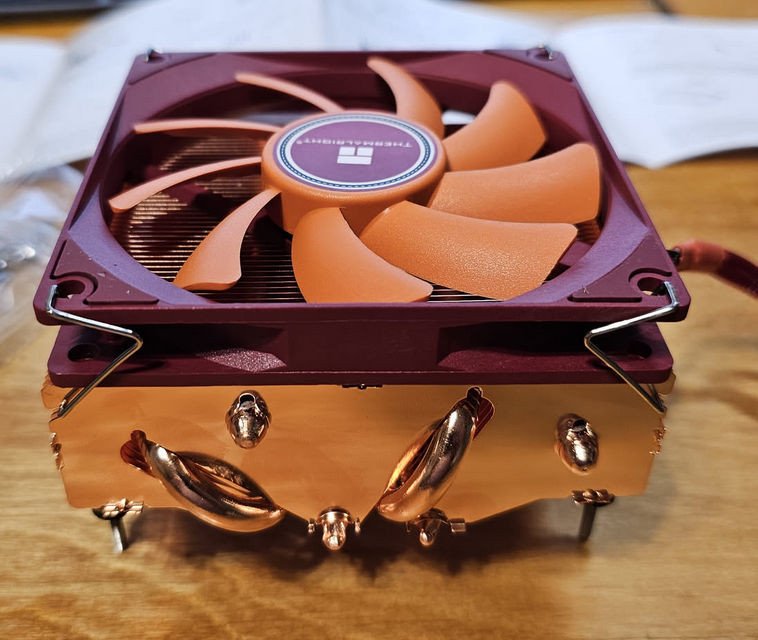

Так что купил медный Thermalright AXP90-X53 FULL и поставил на место родной БП вместо SFX.
В официальном списке совместимых кулеров значится только 47мм, но и этот встал.

Это помогло скинуть температуру процессора до 45-50 на холостом ходу и до 78-79 градусов в стресс-тесте. Уровень шума несколько подрос, но он уже не настолько противный, плюс под полной нагрузкой он в любом случае будет заглушаться звуками игры. А без нагрузки система тихая.

В будущем, думаю, попробую заменить вентилятор на проц и в БП на что-то более тихое, типа noctua. Ещё думаю поиграть с flexATX БП.

Плюсы и минусы

Плюсы:

• Лёгкая сборка (для таких компактных корпусов), если не выходить за заявленные ТТХ.
• Лёгкий апгрейд (если не хотите чего-то, что за пределы возможностей корпуса выходит), сокет АМ5 будет жить ещё несколько лет, так что есть надежда, что процессоры новых поколений тоже будут поддерживаться
• Компактный и относительно недорогой
• 4 слота под память, что для этих материнок редкость.
• Есть штатные крепления под SFX БП.

Минусы:

• Вопросы с охлаждением
• Передние порты находятся на материнке, потому замена материнки на стороннюю потребует колхозинга и доработки.
• Нету свистелок в виде RGB. Кому-то нравятся. Я к ним равнодушен — они меня не раздражают, но и специально за наличием не гонюсь.

Ограничения по высоте кулера и длине видеокарт не записываю в минусы, ибо это «бай дизайн».

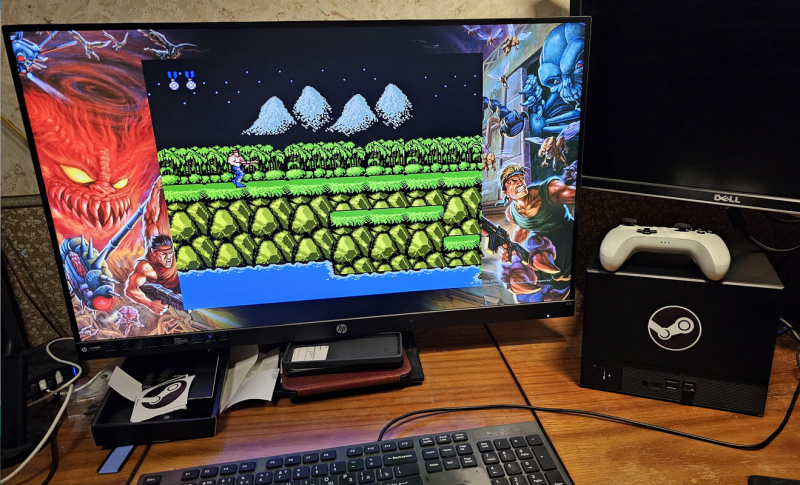

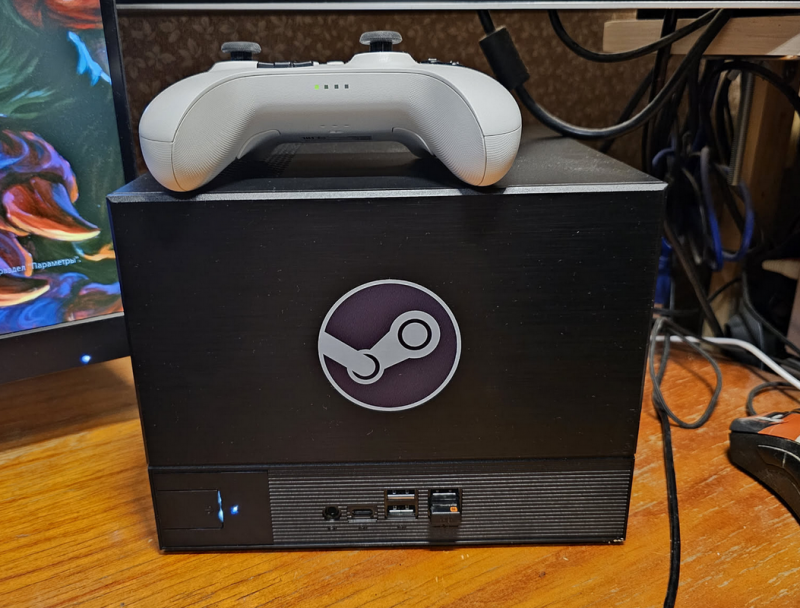

Финальный результат

Светодиод только питания, сам по себе он яркий, но с надетой крышкой он светит только через небольшое отверстие и жить не мешает.

Вердикт

Это пусть и не самый бюджетный вариант для игровых ITX-сборок, но он вполне по нижней границе проходит. Цена этого — ограничения максимальной производительности. Нельзя поставить мощные процессоры, видеокарты и большие кулеры. Если не хочется жертвовать производительностью, можно взять что-то типа DEEPCOOL CH160 MESH, он тоже достаточно компактный (33х28х20). Зато туда влезает достаточно крупная башня и видюшка 30см (при БП SFX). Ну или PCCooler K101 MESH, он 12 литров и нужен низкий кулер, зато видюшка влезает полноразмерная.
Но мне хотелось в уголок стола уместиться. Потому решил заплатить «ITX tax» по полной. :)

По габаритам, конечно, не новомодный Steam Machine (16x16x16, 4 литра), но всё равно достаточно компактно (17х22х22). И есть прямозащщ, не надо ждать ещё полгода, пока стиммашины завезут. Да и непонятно, сколько они будут стоить.

Впрочем, мне эта сборка обошлась в копейки, практически всё (кроме памяти) окупилось продажей старого железа.
