Стол для пайки SMD компонентов Alientek HP15

Мини паяльная станция с нижним подогревом.
Компактный малыш для пайки — правильной пайки мелочевки.
Паять/ремонтировать я люблю, и вопрос обзавестись такой штукой был вопросом времени. У меня был подогрев за 5 баксов, но всему когда-то приходит конец.
Кому интересно, прошу в обзор.

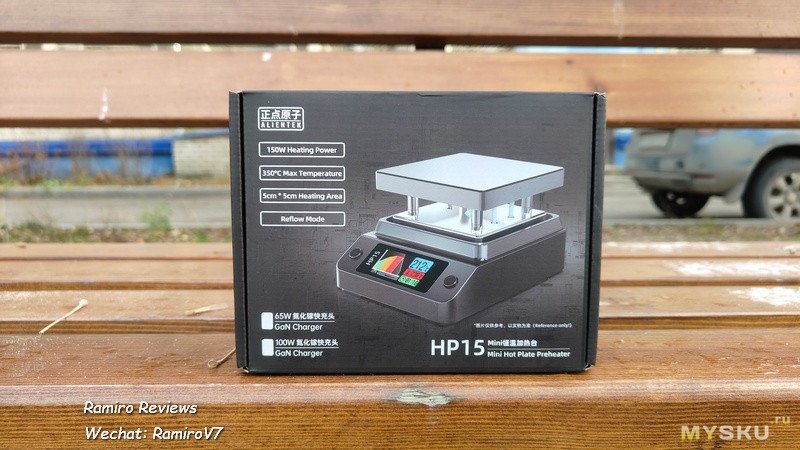

Поставка

Доставили посылку в пункт выдачи «Казань экспресс» недели за 2.

Причем в коробке с нагревателем не идет блока питания, но блок питания положили просто рядом с коробкой.

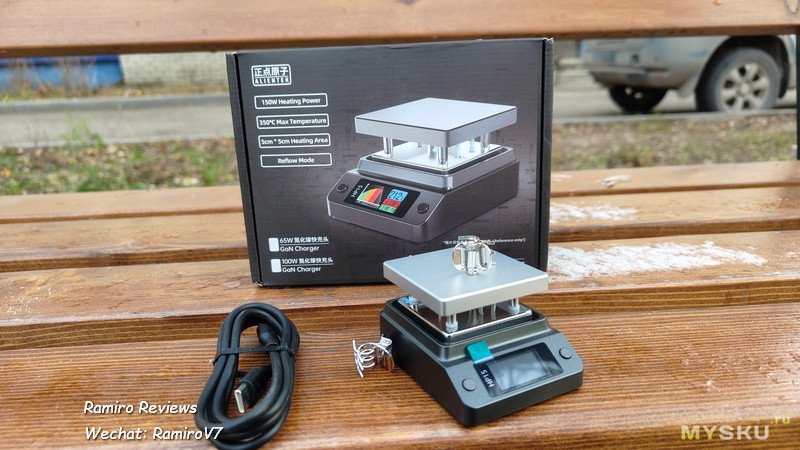

Комплектация

Паяльная станция — 1 шт.
Кабель для питания — USB-C — 1 шт.
Инструкция на английском — 1 шт.

Характеристики Технические характеристики
Тип устройства: стол для пайки SMD компонентов
Входное напряжение: 12 В постоянного тока ~ 24 В (входы TYPE-C и DC не могут использоваться одновременно!)
Протокол быстрой зарядки: PD2.0/PD3.0
Предельная мощность: 30-150 Вт
Диапазон регулирования температуры: 80-350 °С
Площадь нагрева: 50 мм x 50 мм
Угол обнаружения наконечника: 20° ~ 50° С
Потребляемая мощность в режиме ожидания: <=0,5 Вт
Стабильность температуры: ±3%
Параметры экрана: 0,96-дюймовый IPS LCD 160x80
Размер изделия: 72,5 мм (Д) x 55,6 мм (Ш) x 41,5 мм (В)

Управление и отображение

Для отображения используется цветной дисплей IPS 0.96 160*80.
Меню аккуратно продумано, информативное, не перегруженное, насколько это можно реализовать на таком дисплее, могу только похвалить.

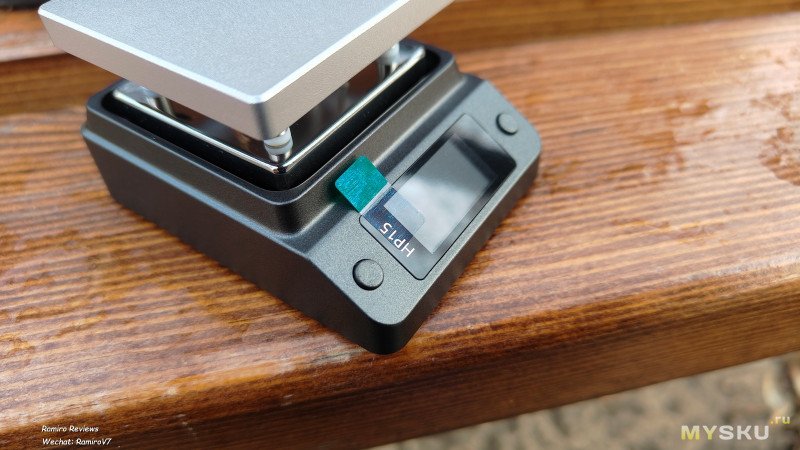

Для управления всего 2 кнопки,
левая и правая.


Короткое нажатие — перемещение по меню влево и вправо на соответствующую сторону кнопки.

Удерживать левую кнопку — выход или возврат в предыдущее меню.
Удерживать правую кнопку — выбор значения.

Как говорится, просто, удобно, но без изысков.

Ножки прорезиненные, чтобы не скользило.

Габариты питание

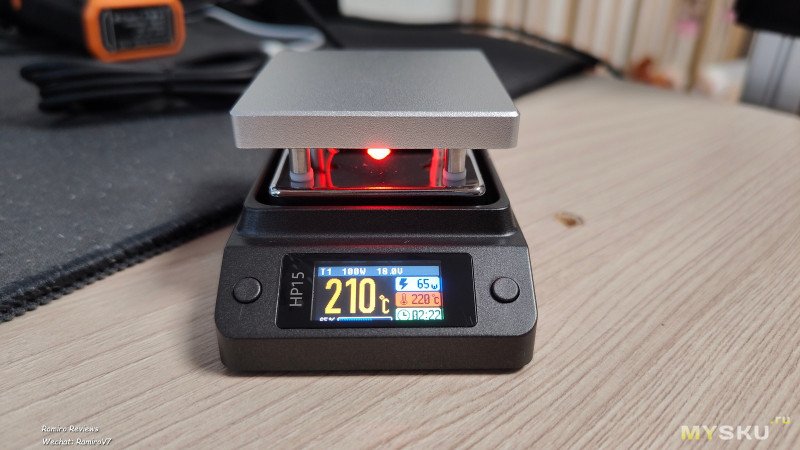

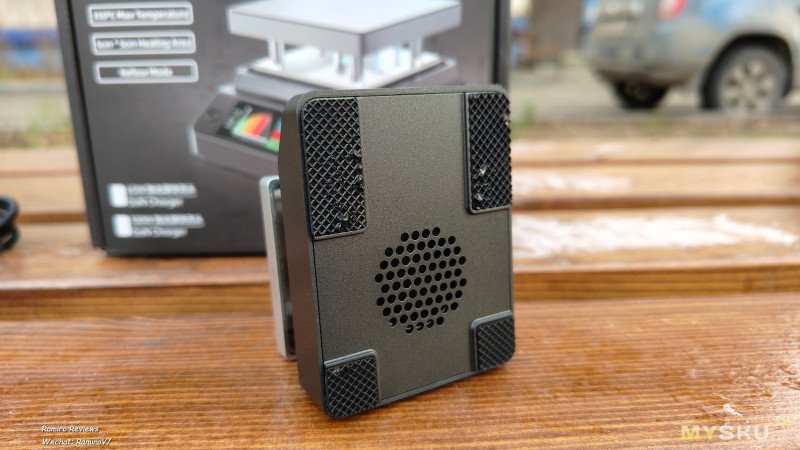

Станция компактная.
Площадь нагревателя 5 см * 5 см, ну или 50 мм * 50 мм))) кому как нравится.
Основание:
Высота 43 мм
Длина 73 мм
Ширина 55 мм.

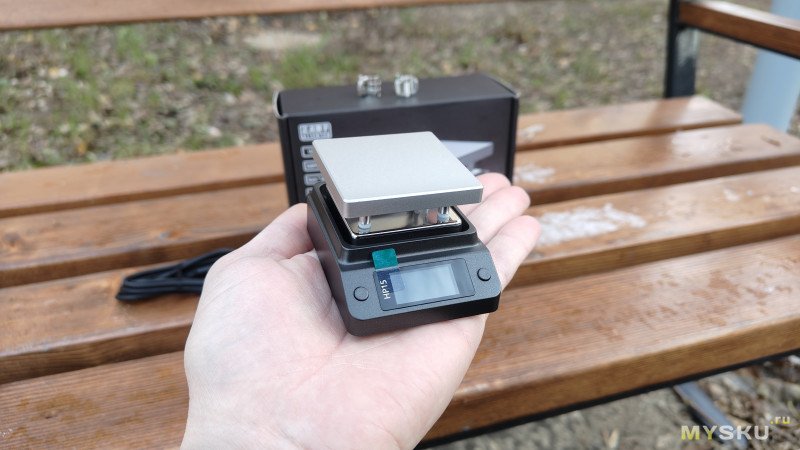

В реальности это просто малютка, вмещается на ладонь, и это очень классно.


Ну как классно, классно для меня, в сумку кинул и поехал, много места не занимает, зато греет четко и ровно.

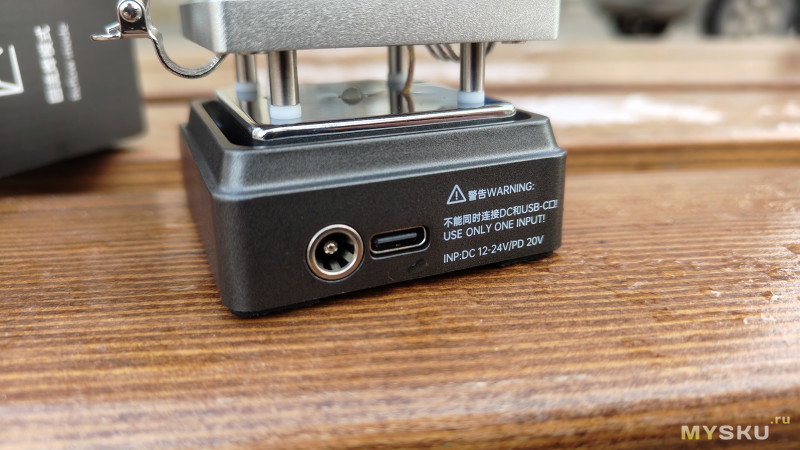

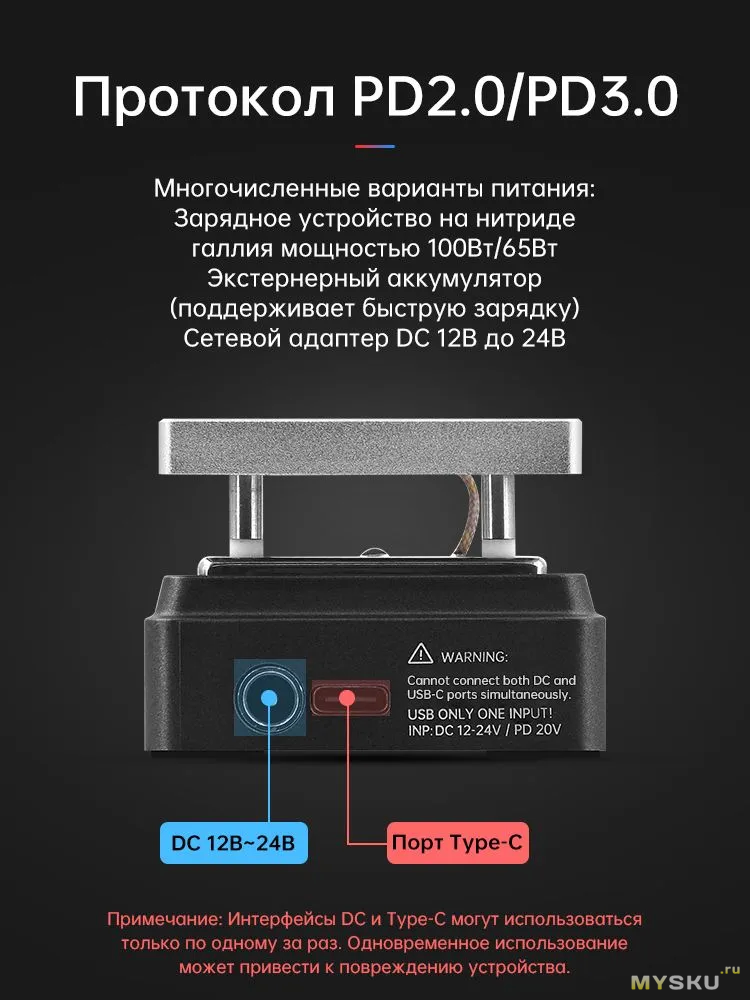

Для питания использовано USB-C c поддержкой PD есть и классический DC.

Alientek HP15

Давайте уточним для тех, кто забрел сюда случайно и остался читать.
В мире есть такие штуки, называется паяльник, тыкаешь им в припой — он плавится, тыкаешь им в человека — и он может рассказать свои сокровенные секреты.
Вот бывают случаи, когда надо расплавить площадь оптом.
А еще желательно, чтоб руки остались свободные.
Иногда попадается бессвинцовый припой, ты греешь его феном, а он, зараза, не плавится, а текстолит уже горит, вот тут и помогает подогрев: выставил снизу платы, сверху погрел феном, и уже бессвинцовый припой быстренько расплавился, и деталька осталась целая.
Первое, что в голову приходит на помощь, — это утюг.
Утюг — большой помощник радиолюбителя- DIY-щика.
У утюга подошва ровная, есть даже регулировка, какая-никакая имеется, но есть проблема — он падает, а температуры очень запредельные даже на минимуме.
Раньше народ извращался с прожекторами, они грели хорошо, а стекло рассеивало тепло, но регулировать температуру надо, а регулировку надо колхозить и держать в пределах нормы, иначе хомячок мог умереть раньше, чем расскажет секреты. деталь могла расплавиться или испортиться.

В общем, такой универсальный помощник: можно паять односторонние платы и использовать как подогрев.

Китайские предприниматели пошли другим путем, родили куски ровной железки со встроенным нагревателем, соединенным с PTZ-элементом, чтобы при нагреве цепь размыкалась и нагрев останавливался, а при охлаждении цепь восстанавливалась, и станция нагревалась.

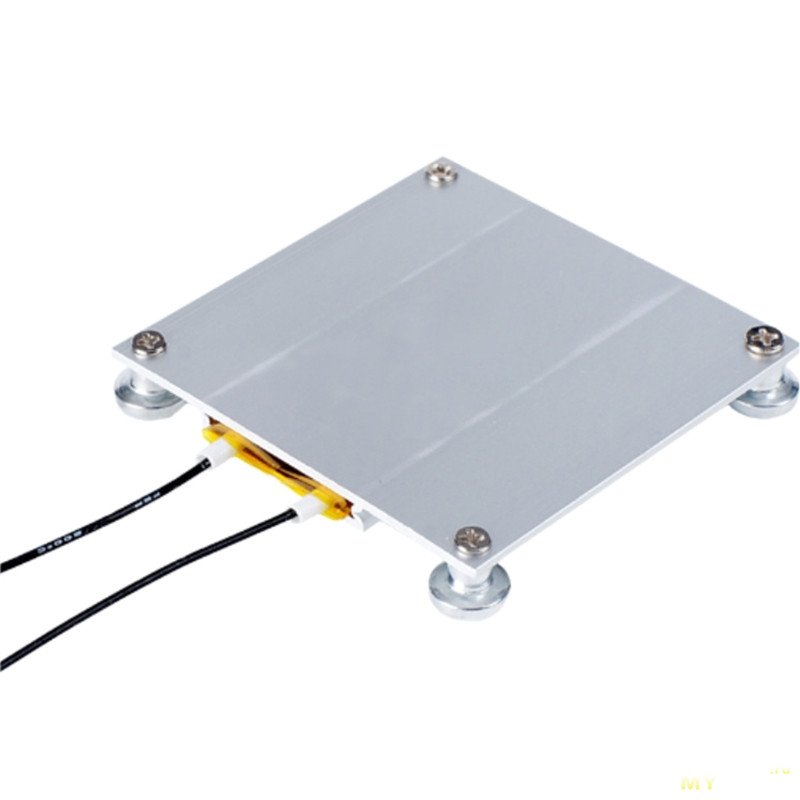

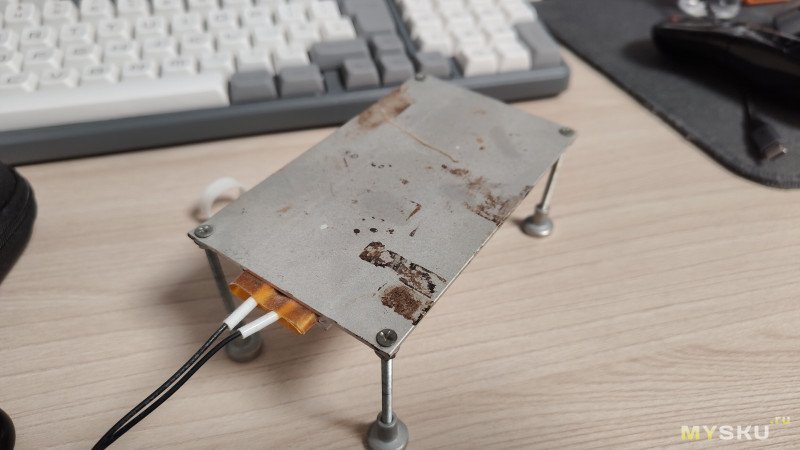

Выглядит вот так:

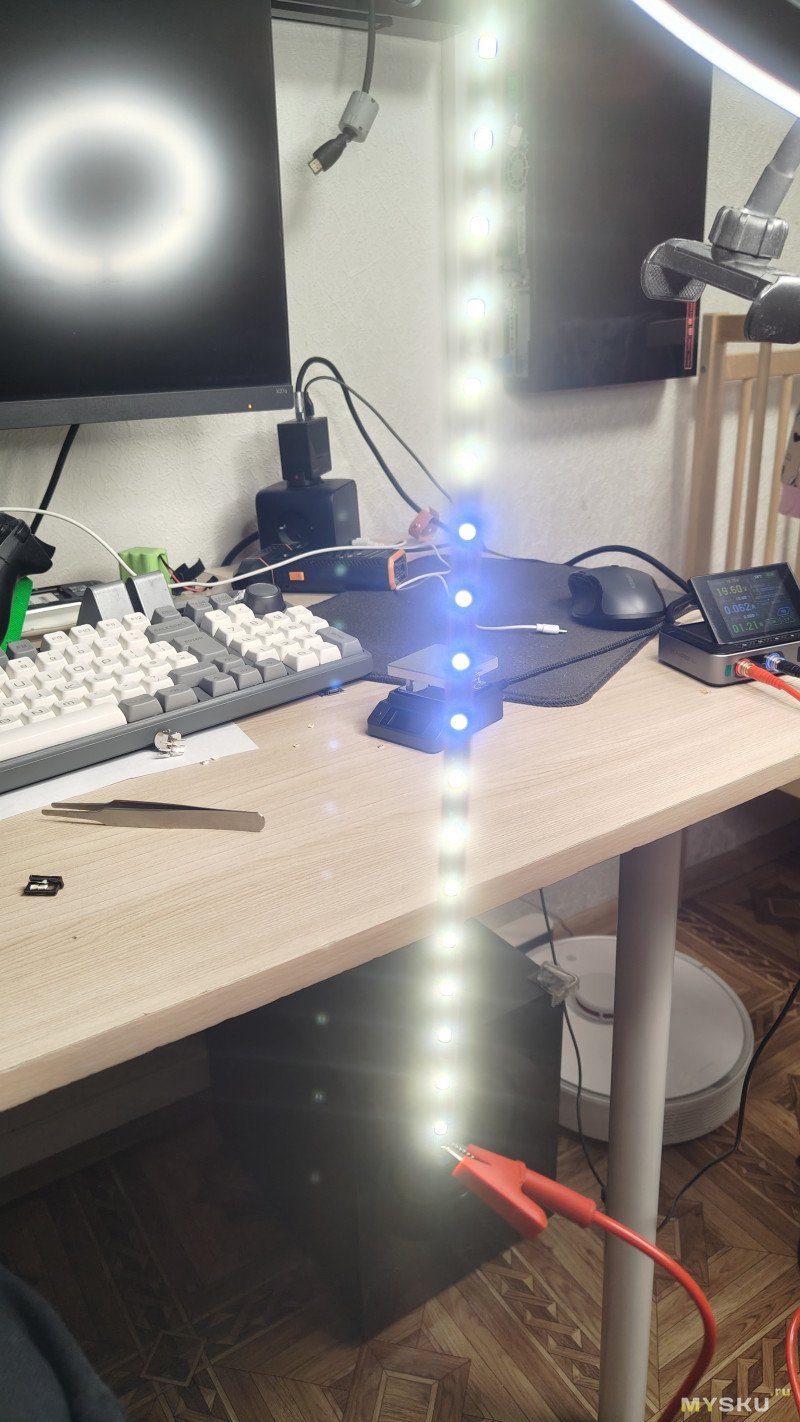

Я использовал ее по прямому назначению паял светодиоды на LED-рейках.

Моя реализация:


Однако это требовало сноровки: передержишь — светодиод начнет плавиться, недодержишь — паяется плохо, в общем, надо быть ловким и аккуратным, чтобы не снести светодиоды, все пришло с опытом.
Я, конечно, через некоторое время приноровился, но вот минусы у такой штуки были сильные:
это и невозможность отрегулировать температуру, и самое главное — нагрев, перепад с одного края на другой мог достигать 10-15 градусов, что было критично, нагреватель был только по центру.

А еще ему надо было переделать ножки, ибо тепло рассеивается во все стороны, чтобы не расплавить поверхность снизу.

В общем прогресс пошел дальше, чуть за небольшие деньги ушлые разработчики выпустили мини нагревательные столы, а не менее ушлые китайцы сделали это очень доступным для рядового любителя радиолюбителя-DIY для пайки, тут тоже разделилось чуть умные куски метала и уже как обозреваемая.

В общем Alientek HP15 это такая мини станция, тут тебе и равномерный прогрев всего стола с минимальным перепадом, умные режимы пайки, как у взрослых полноценных станций: прогрев, выход на температуру пайки и ровное остывание, еще плюшки как соединение по Bluetooth и сменная панель нагревательного инструмента.
В общем, вот такой вот мини-стол для пайки, прогрева платы и других полезных задач, где нужен ровный стабилизированный нагрев.

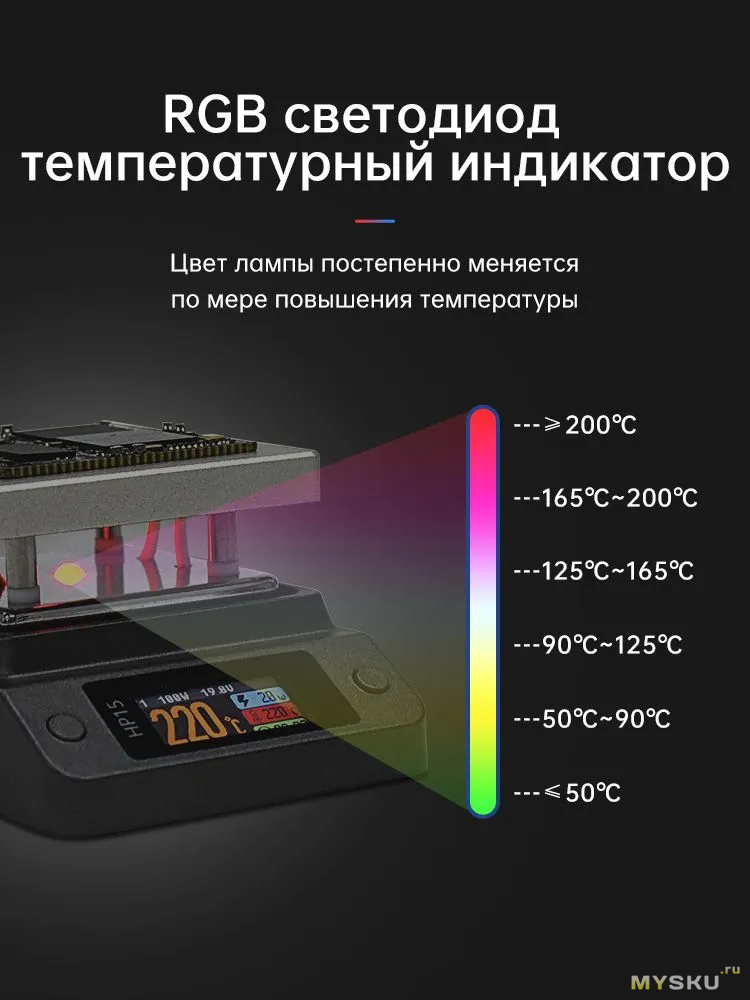

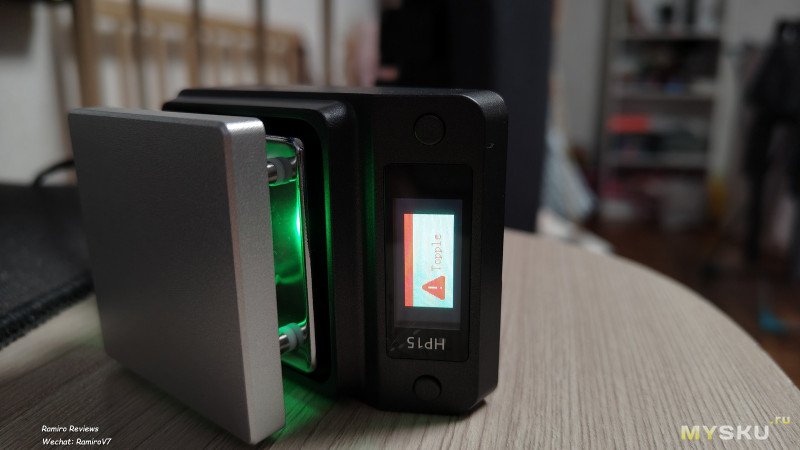

Предусмотрена световая индикация, меняющая цвет от температуры на нагревателе.
!!! Даже если он остыл и светит зеленым, то он может быть 50 градусов а это тоже ообжигат.

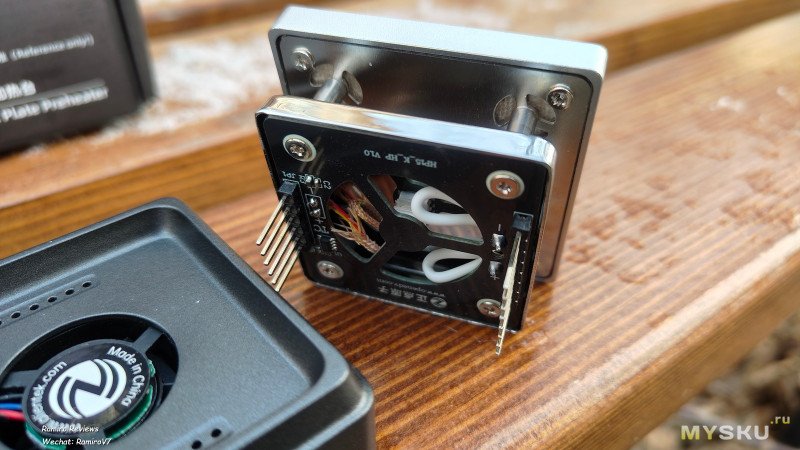

Также предполагается, что нагревательные элементы можно менять.


Пройдемся по меню.

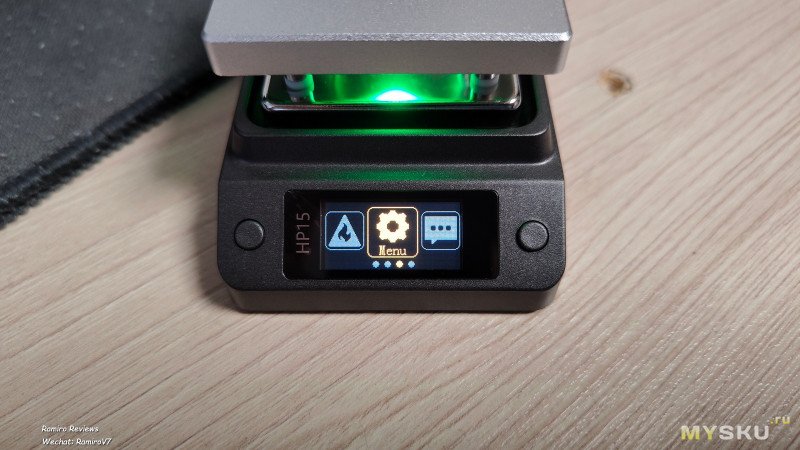

Меню основное состоит из 3 экранов настройки:

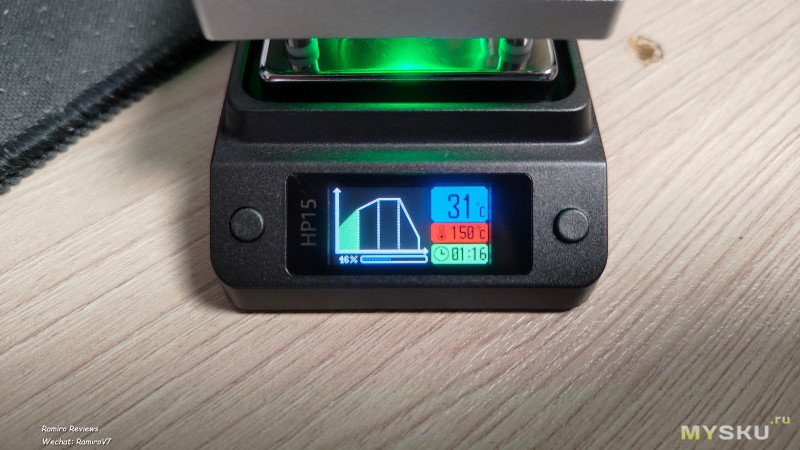

Режим пайки (Reflow)
По нашему термо-профиль.

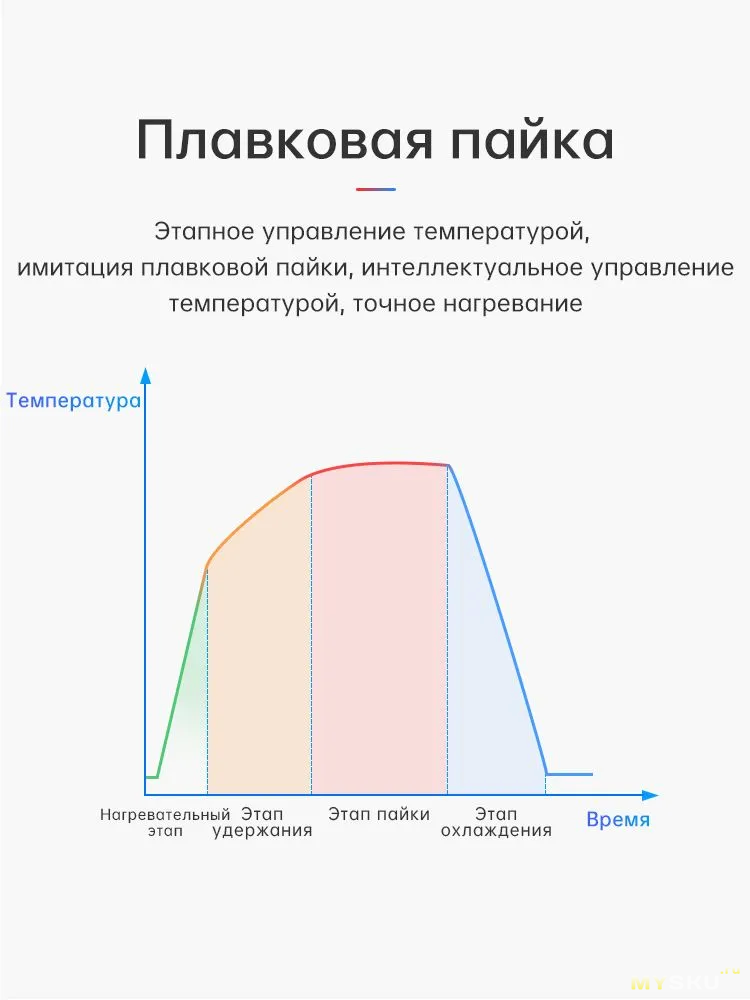

Очень полезный режим, когда станция разогревает плату, выдерживает время, греет до температуры плавления припоя и идет на остывание все автоматически.


Настраивается в меню температура и режим.

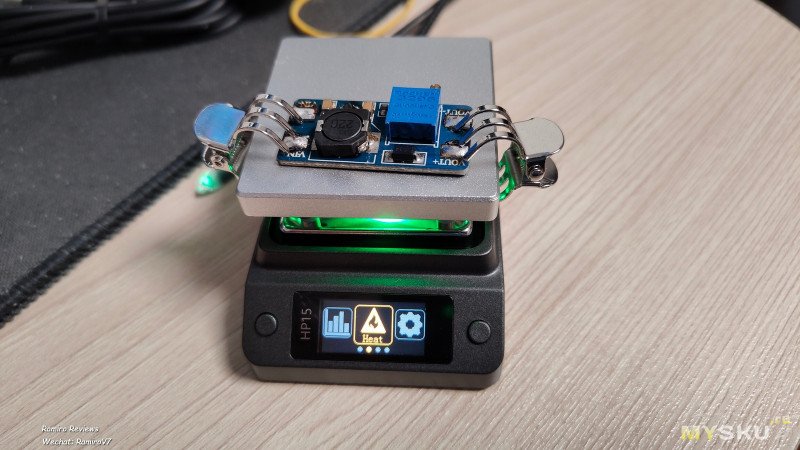

Подогрев
Делится в настройках на 3 предустановленных режима, каждый режим можно менять в настройках.


Т1 220 °C
Т2 250 °C
Т3 300 °C

Настройки.

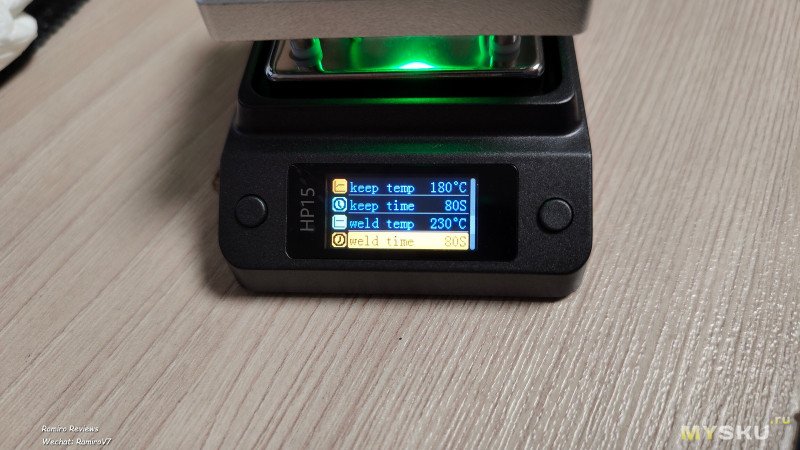

Указание параметров настроек режима, обновление прошивки, включение Bluetooth, калибровка!

Причем Bluetooth есть аппаратно, но софта для управления на сайте производителя и упоминания в инструкции я не нашел, скорее всего, задел на будущее.


Предусмотрена защита от переворачивания.

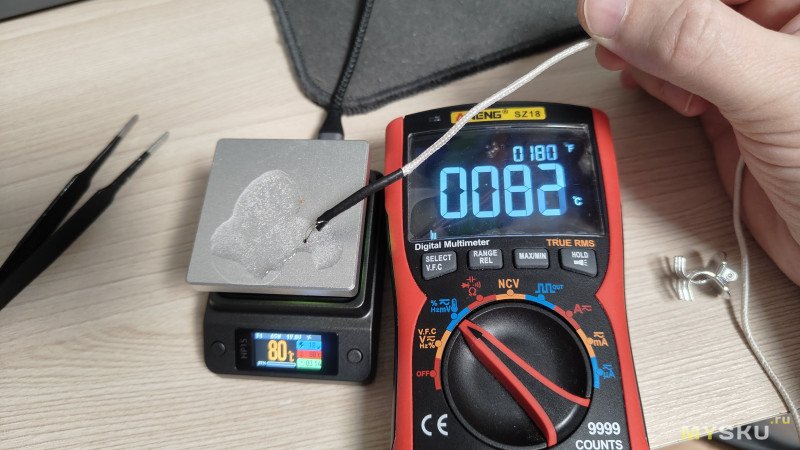

Калибровать мне не пришлось, по моим замерам погрешность была максимум в пределах 2 градусов, что не критично и вписывается в заявленные допуски.

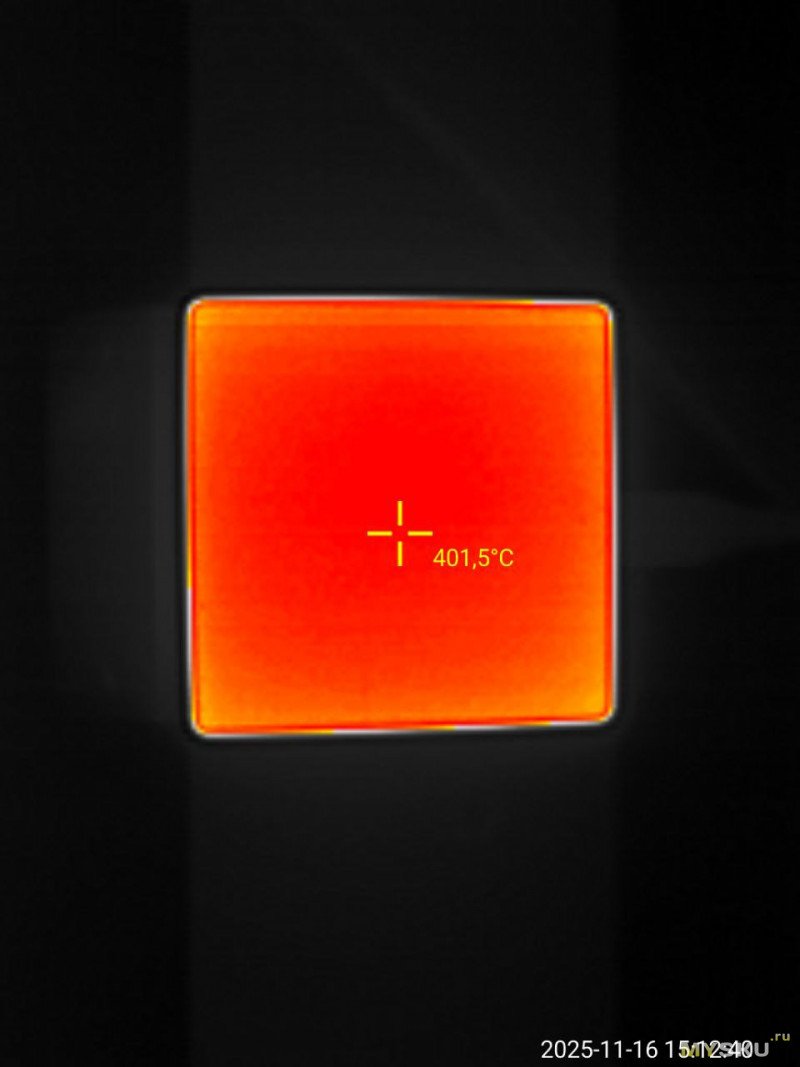

По тепловизору поверхность прогревалась ровно без градаций.

Самая горячая точка около центра левее.
Не удивляйтесь температуре, ее тепловизор показывает неверно из-за неверной эмиссии.
Как можно видеть, в целом поверхность прогревается ровно и одинаково.

Тестирование В работе

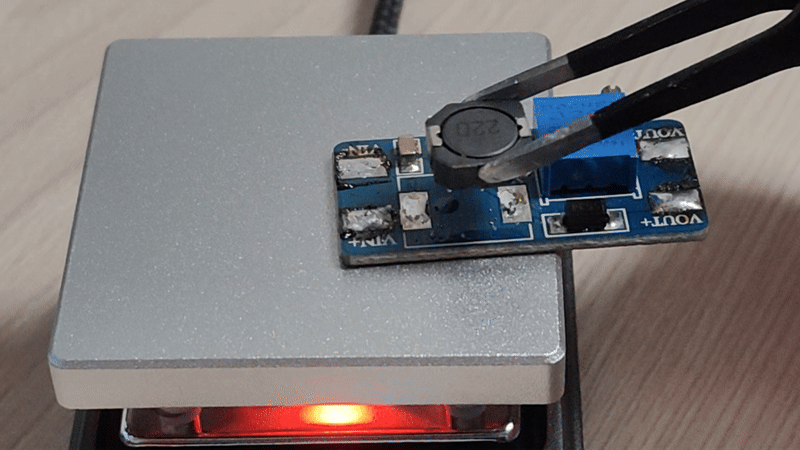

Самый простой пример — выпаиваем из нашей платы детали.

Любо-дорого, удобно.


Собственно, первая полезная практика:

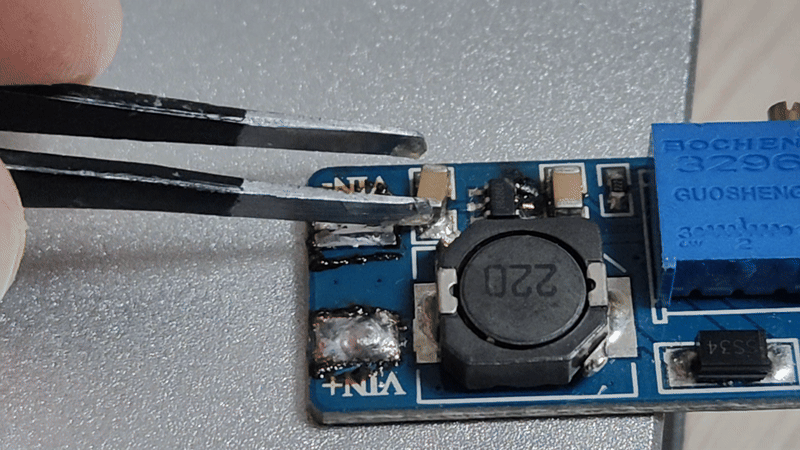

выпаиваем диоды в режиме Heat.

Чиним светодиодный светильник.

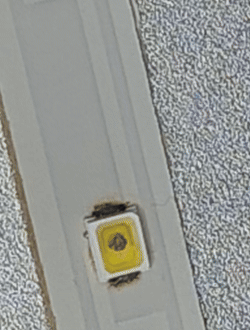

Вот виновники, что перегорели:


Убираем их:

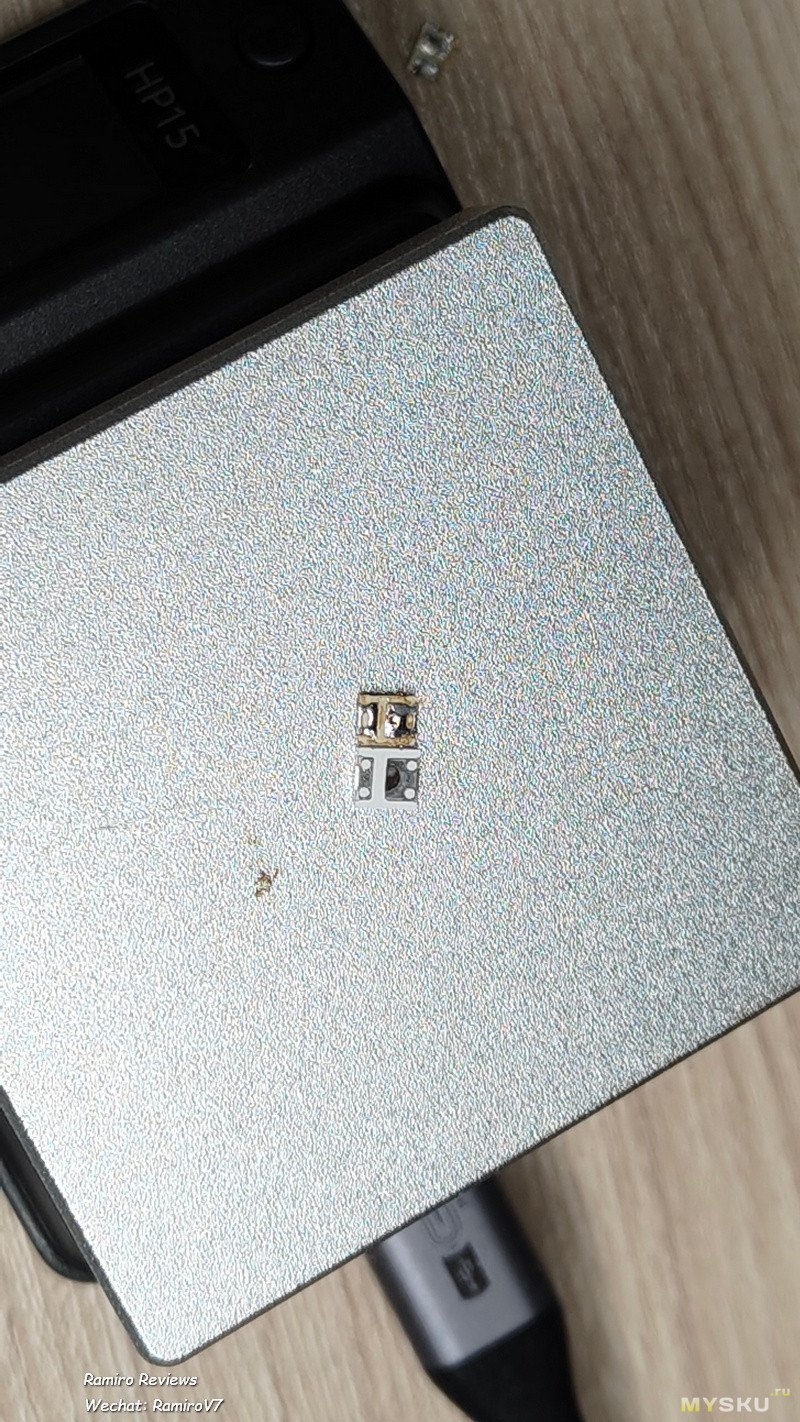

Выпаяли без проблем.


Диодов подходящих не нашел, но ремонтировал телек, и у меня остались диоды по площадке и по полярности подходящие.
Запаял их, ибо в гараже у бати не сильно принципиальна световая температура, да и валяются без дела эти синюшные диоды.


Запаиваем в режиме Reflow.
Почему в нем, а не Heat?
В режиме Heat тоже можно, но есть риск перегреть запаиваемую деталь, а так как греем мы светодиоды, то это очень важно. На 5-долларовом нагревателе я пока не приноровился, бывало, подпаливал светодиоды, а еще с такого горячего режима снимать рейку с расплавленными припоем\диодами нехорошо: припой еще не застыл, а рейка гнется, и получаются микротрещины, плохой пропай.
В общем, этих проблем легко избежать в режиме Reflow: и пропаивается, и снимаешь уже остывшую рейку диодов с припаянными диодами.

Я пытался заснять эту магию, и у меня получилось.
Под площадкой и светодиодом я нанес паяльную пасту.

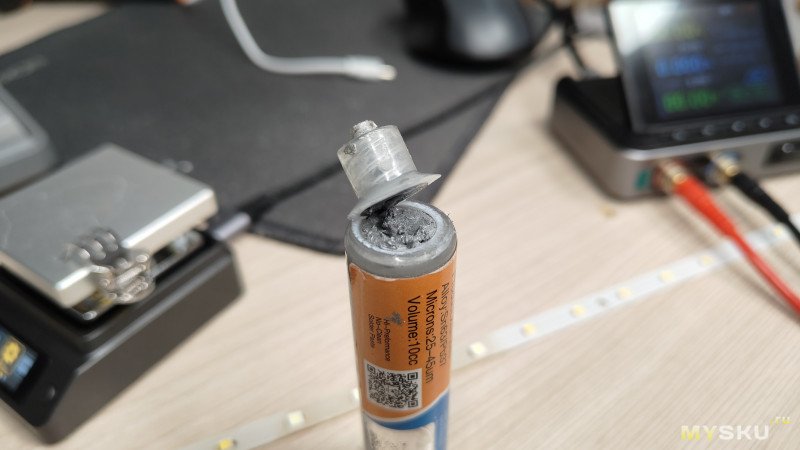

Паста устала за годы и застыла, но мы ее напоили спиртом и воскресили.

Как только температура плавления достигает пасты, она плавится и превращается в припой, светодиод спаивается благодаря адгезии, или, по-простому, поверхностному натяжению, садится ровно на площадку, чуть позже режим Reflow перейдет в режим остывания, и припой так застынет.
Это обеспечивает надежную пайку без перегрева светодиода и микротрещин.

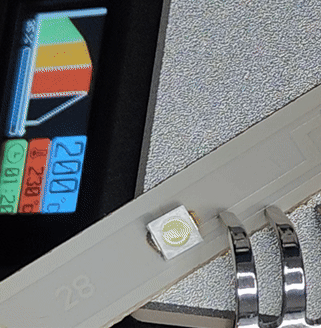

Ниже именно тот момент, когда паста превращается в припой и садится на контактную площадку, меняя свое положение.

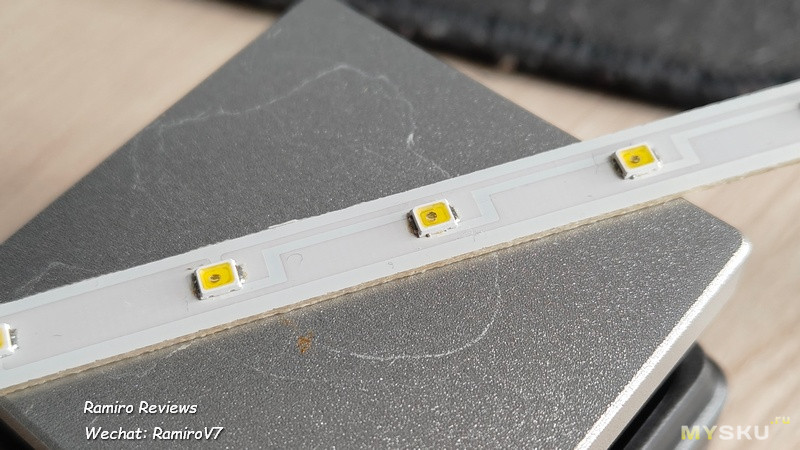

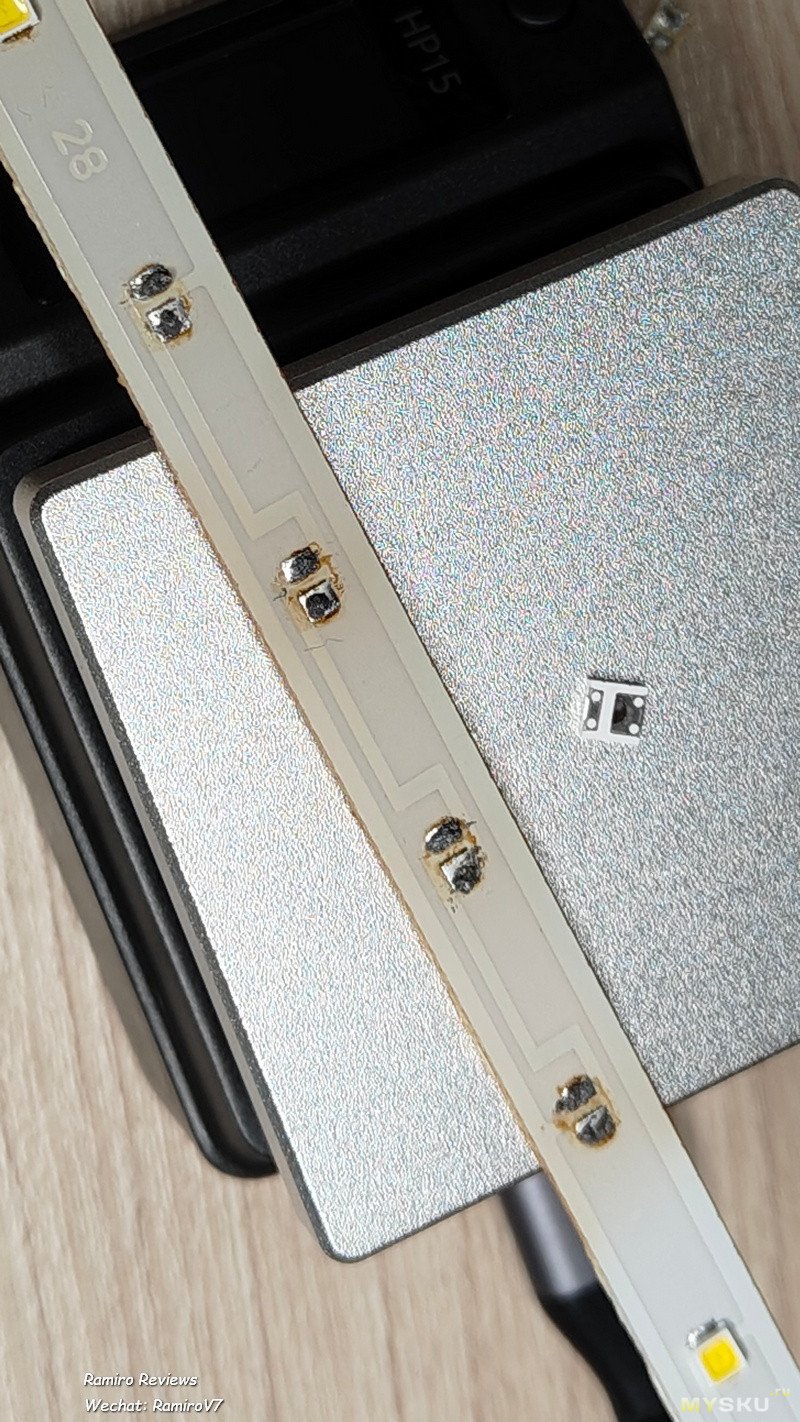

Собственно, запаянная рейка.
Диоды от подсветки телевизора сразу заметны глазу, они ярче, но матрица фотоаппарата в телефоне их видит по-своему.

Итог

Это залипательно, чистые физические процессы и никакой магии, но что-то в этом есть такое.
Alientek HP15 — это круто, то, что мне нужно было и чего я так хотел для дома, можно сказать, она маленькая, но мне такая и нужна была для моих микро-домашних ремонтов.
Делает свою работу и не занимает много места. В общем нравится!
