Fnirsi HT-P1 - нижний подогрев с функцией пайки оплавлением (reflow solder)

В современных реалиях при ремонте или самостоятельной сборке электроники одним из полезнейших устройств является нижний подогрев для плат. В данном случае кроме простого нагрева и поддержания температуры мы имеем еще и пайку по профилю.

И сразу хочу обратить внимание, что есть две разновидности, с индексами А и В. Модель HT-P1B поддерживает PD3.1 что позволяет получить бОльшую мощность от соответствующего блока питания PD (100 и 140Вт соотвтственно). Но по DC разъему мощность одинаковая — до 150Вт.

Начнем с коробки. Как обычно у fnirsi — полиграфия на отличном уровне

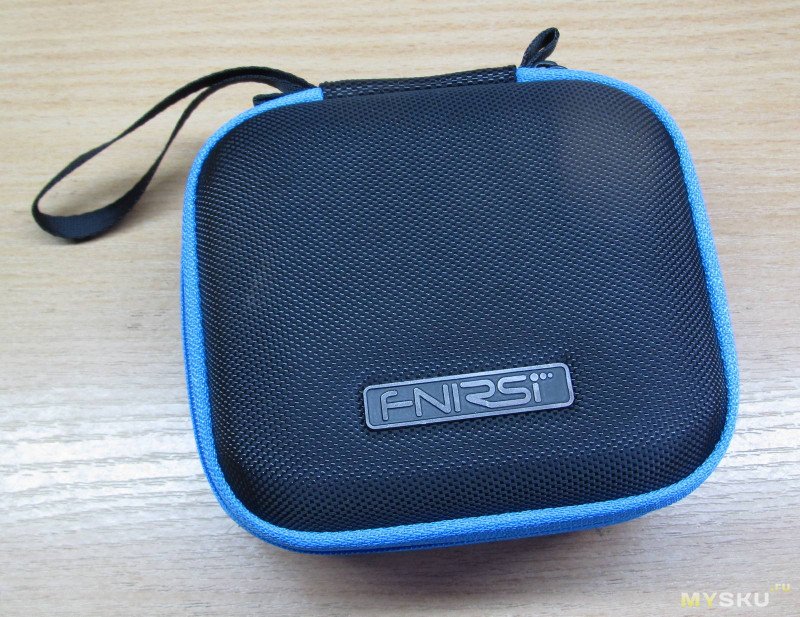

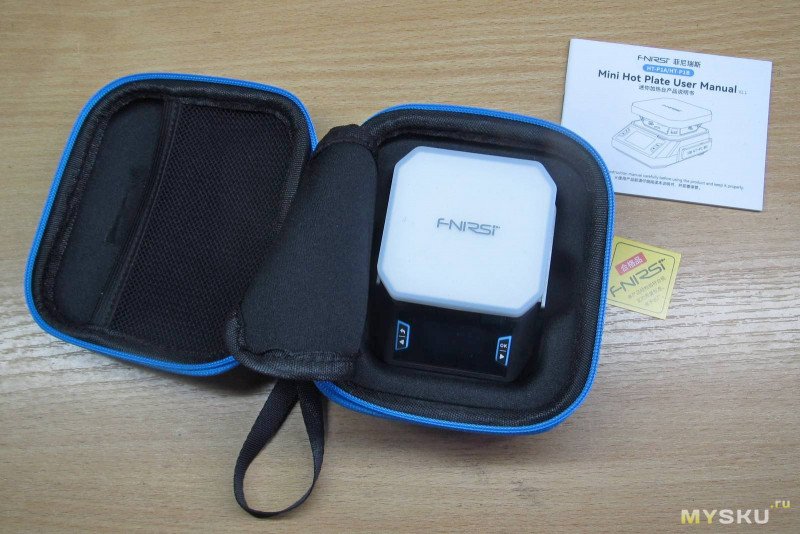

В коробке нас ждёт качественный жесткий кейс с ложементом по форме устройства. Ну а в нем — сам подогрев и инструкция. Инструкцию скачиваем и читаем тут

Ну и извлекаем сам столик

У меня комплектация без блока питания, поэтому будем использовать этот, из комплекта к ЛБП. По идее точно такой же кладут в комплекте к данному подогреву в полной комплектации.

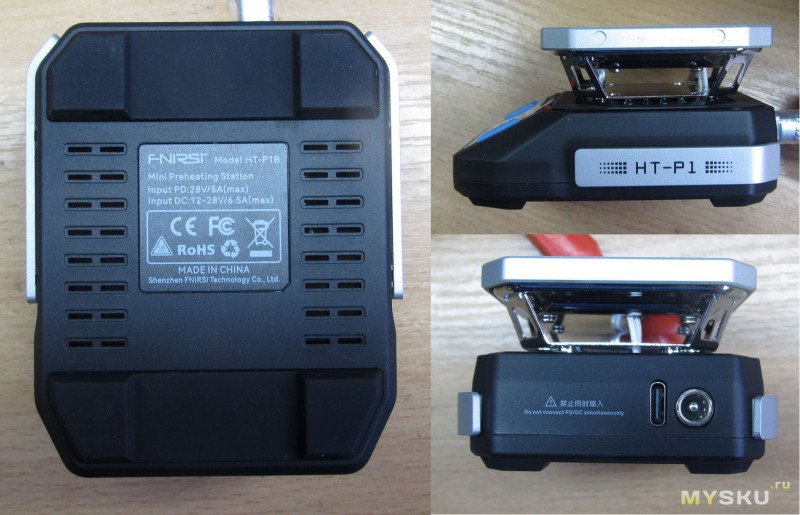

Внешний вид немного подробнее

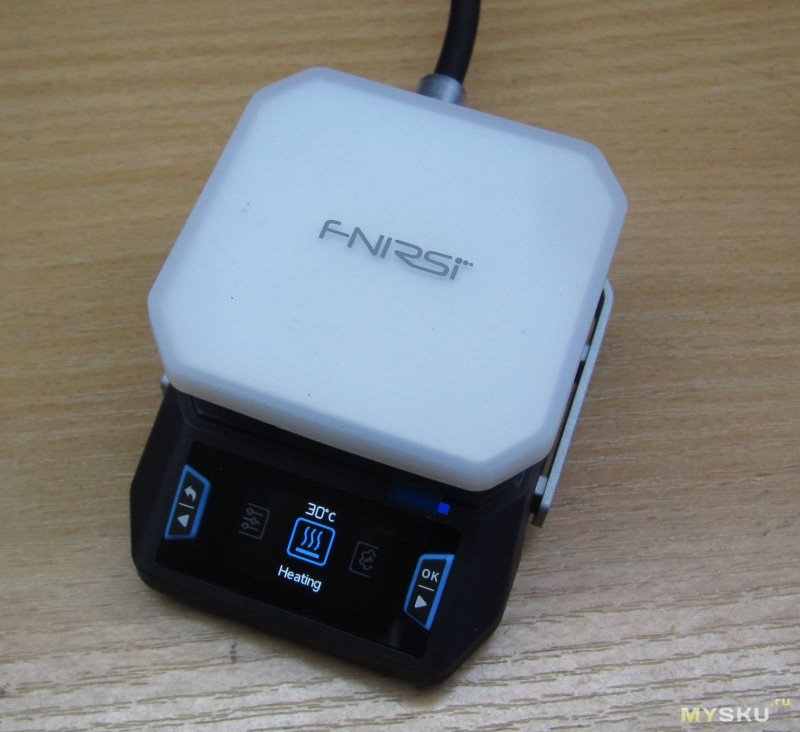

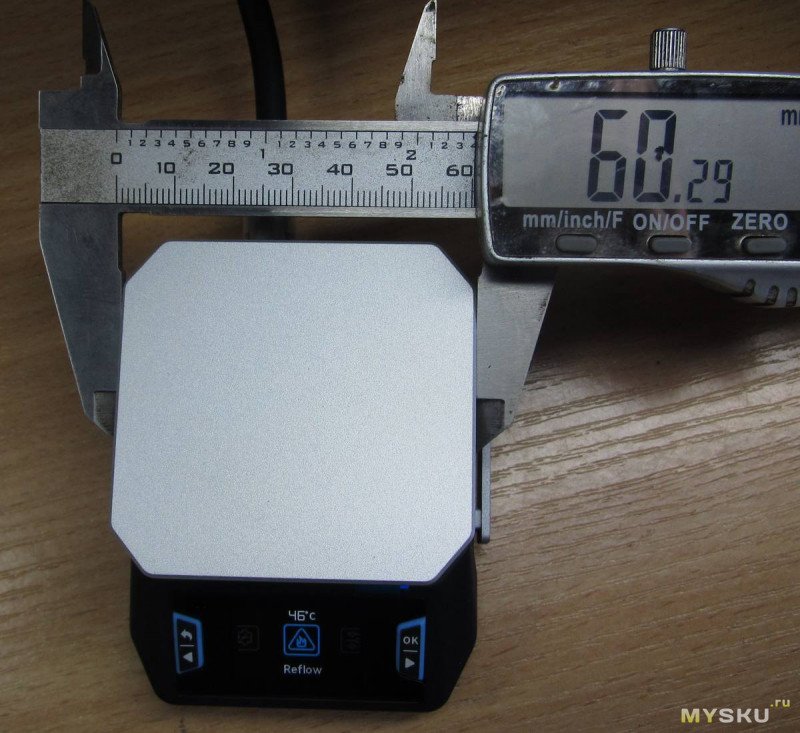

Есть силиконовый чехол для самого стола. Стол кстати имеет размеры 60х60мм

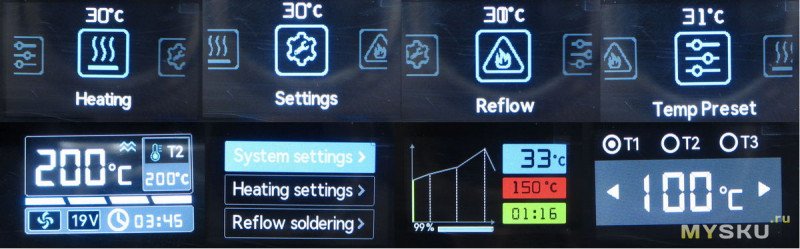

В меню 4 пункта: нагрев, настройки, пайка и предустановки температуры

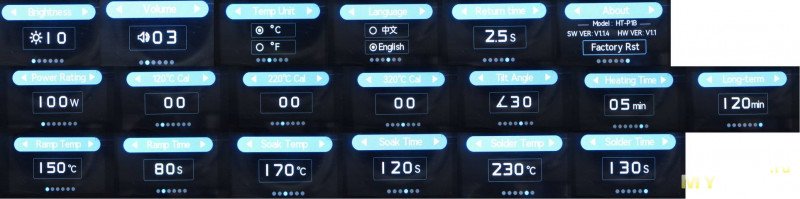

Вот и сами настройки:

Интересно, что можно ограничить потребляемую мощность. Кроме того понятное дело есть настройки для режима пайки, который состоит из трёх этапов, и для каждого можно задать время и температуру. Ну и есть калибровка температуры по трём точкам — 120, 220 и 320 градусов.

Управление в принципе интуитивно понятно, есть традиционный нюанс описанный и в инструкции и на корпусе — нельзя одновременно подключать БП и PD зарядку. С зарядками и на 65 и на 100Вт работает корректно, потребляя столько сколько те могут дать, а в случае необходимости можно подкрутить в меню ограничение. То есть вот если ограничить 100Вт — то потреблять будет не более 100Вт. но если подключить к PD на 65Вт — то потребляет 65, в защиту не уводит.

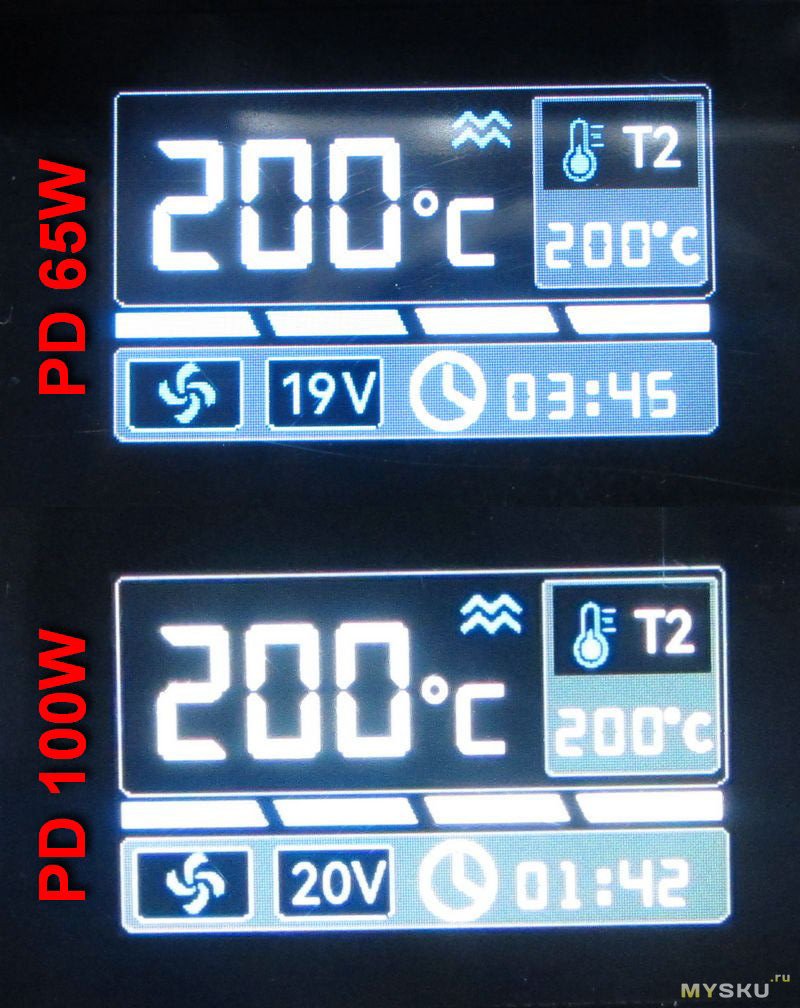

И разница существенная. Вот время нагрева с 30 кажется градусов до 200 на 64 и 100Вт

Далее пожалуй рассмотрим чуть ближе кишочки, а потом перейдём к тестированию

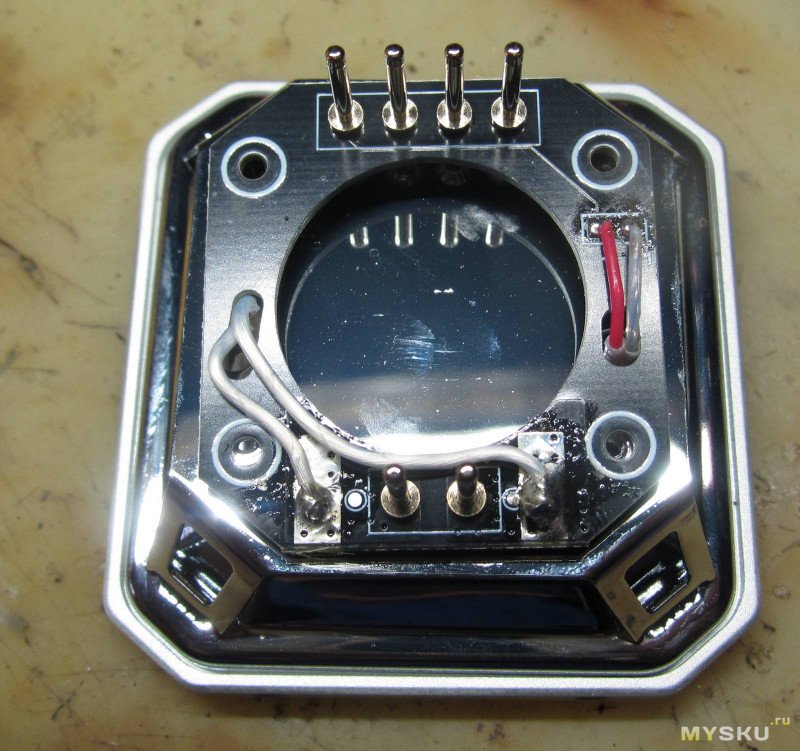

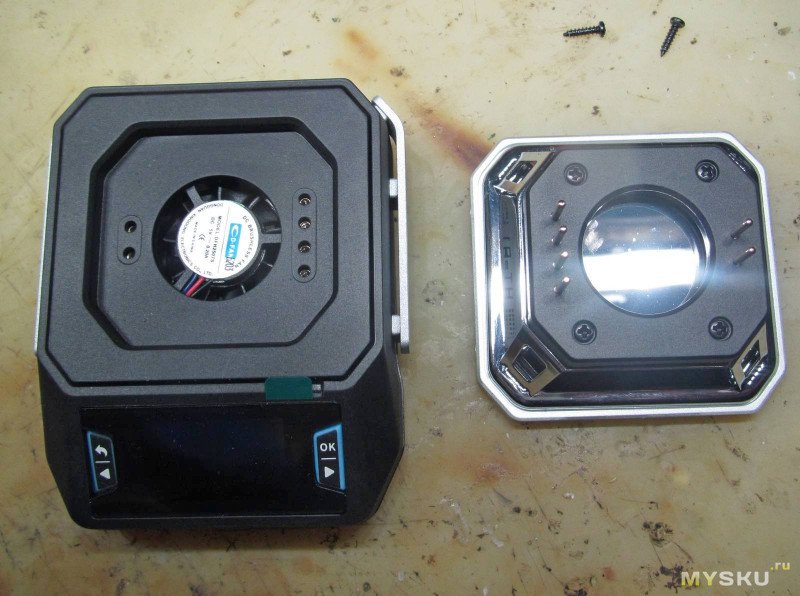

Сам столик съемный, в нем два разъема — на 4 и на 2 контакта, два из них вроде бы не задействованы, на оставшихся — термопара и нагреватель сопротивлением 2.2 Ом

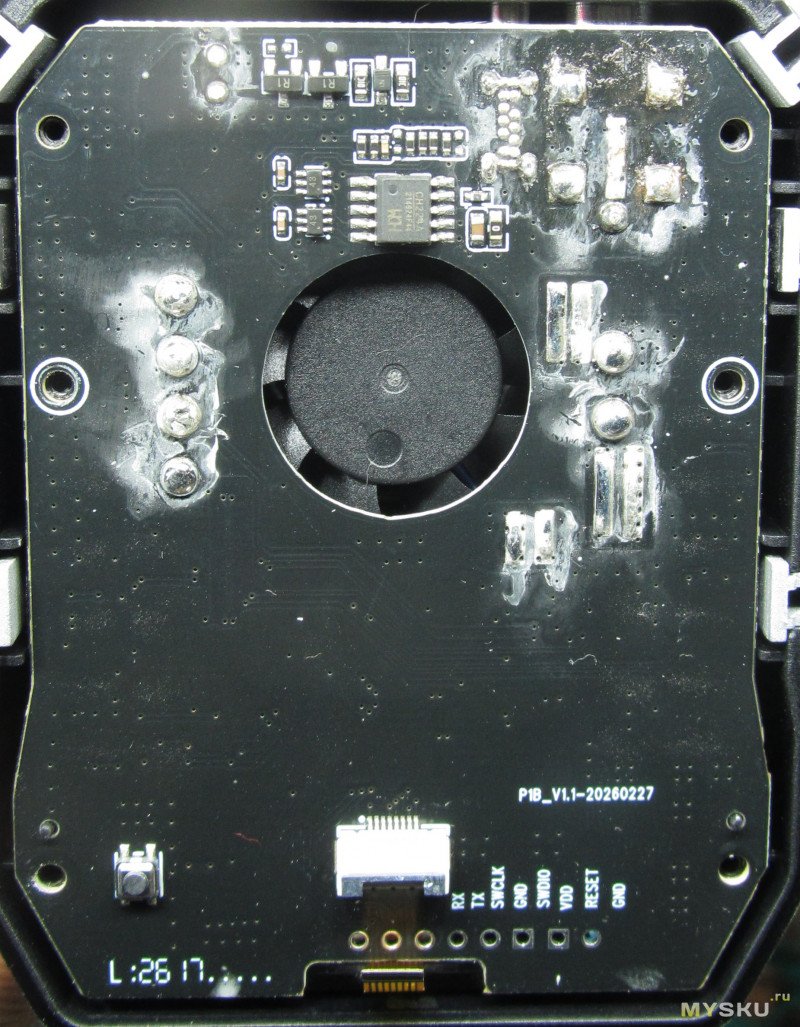

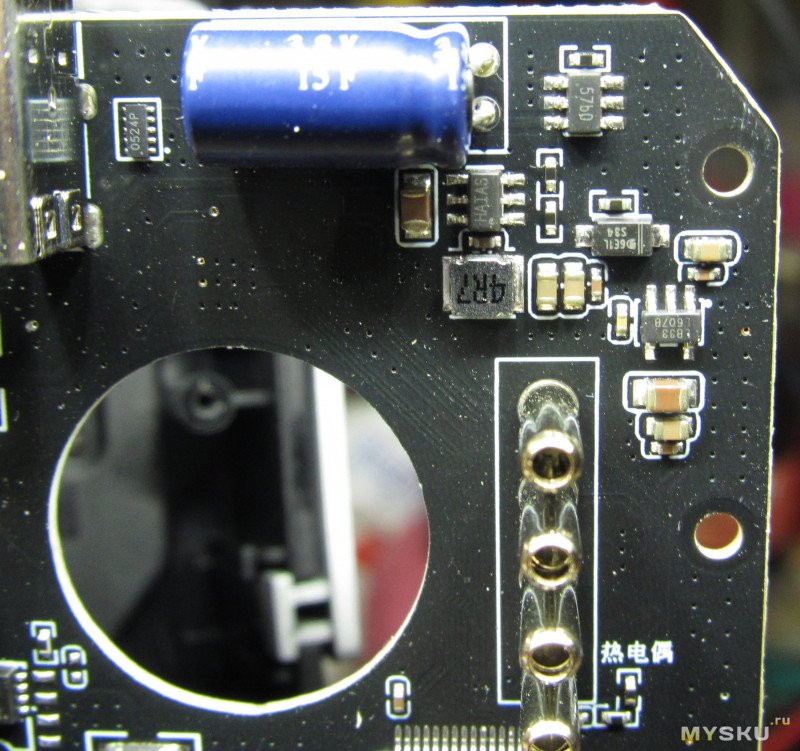

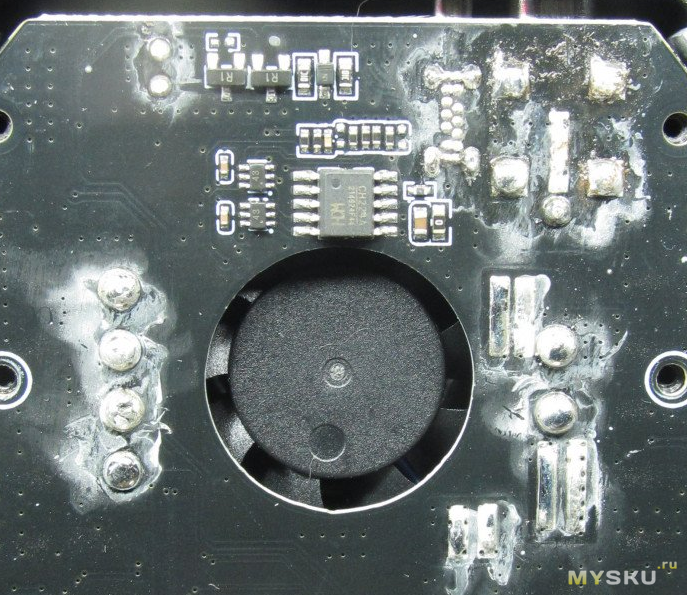

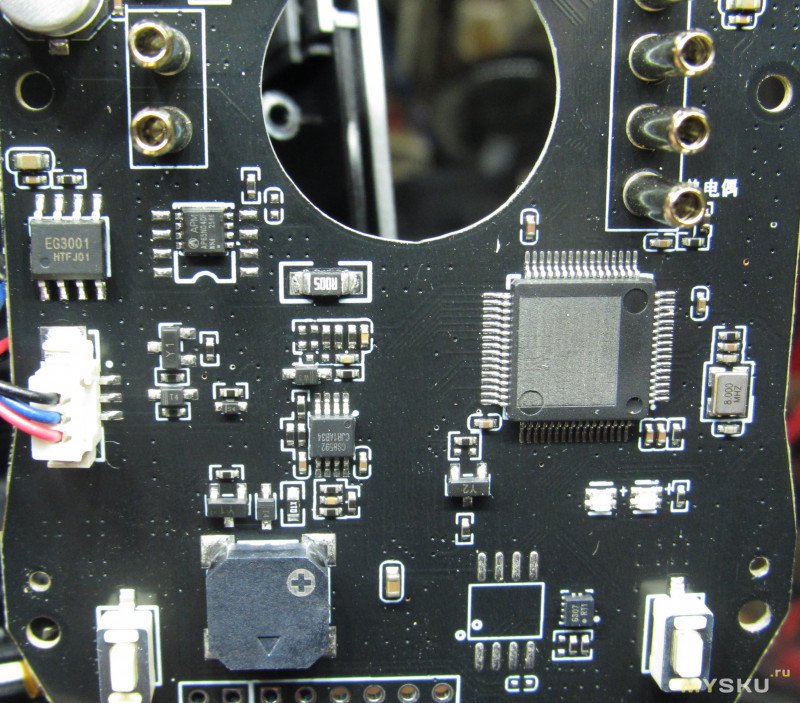

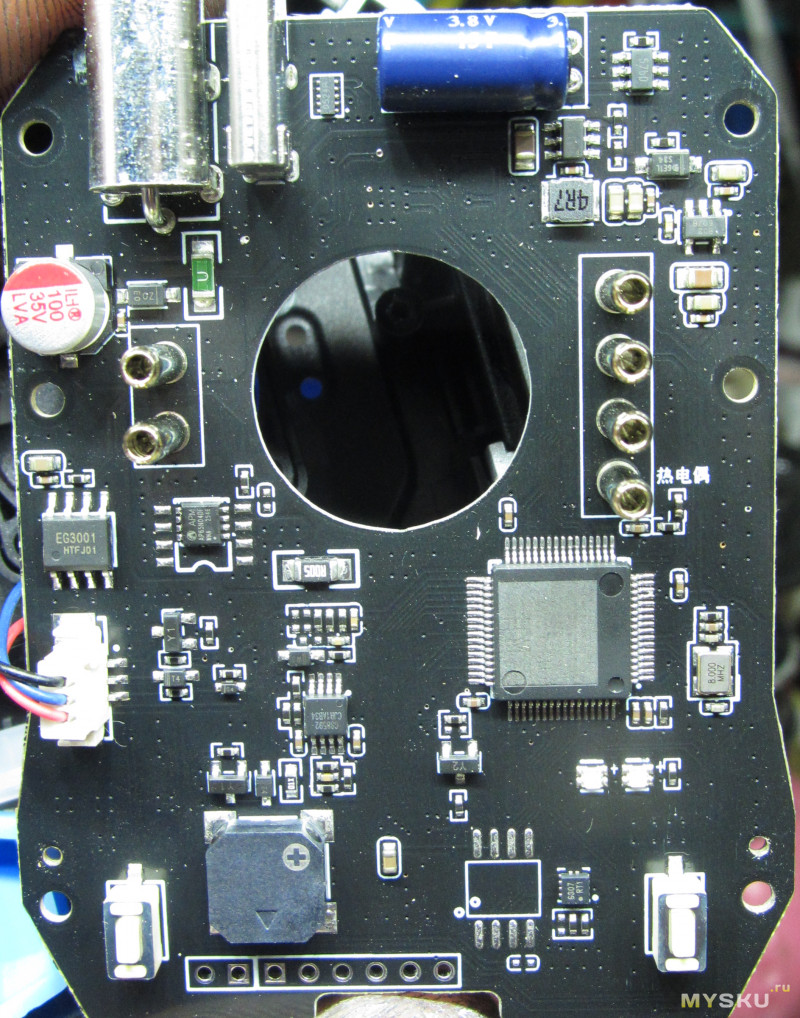

Внутри прибора ничего интересного, за исключением разве что ионистора. Ну и да, там есть вентилятор.

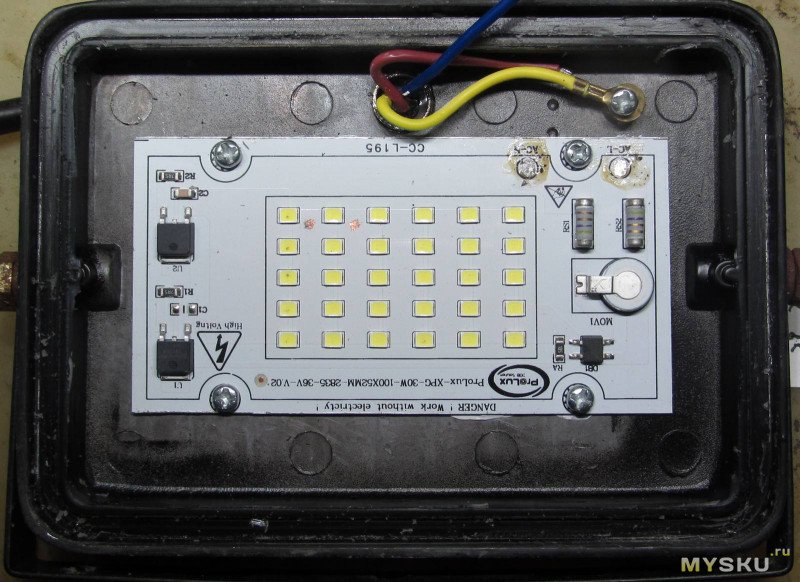

Для тестов я взял дохлый прожектор, в котором нужно поменять светодиоды. Понятное дело, что и мощность снизим с 30 до примерно 20Вт, заменой токозадающих резисторов с 7.5 на 11 Ом.

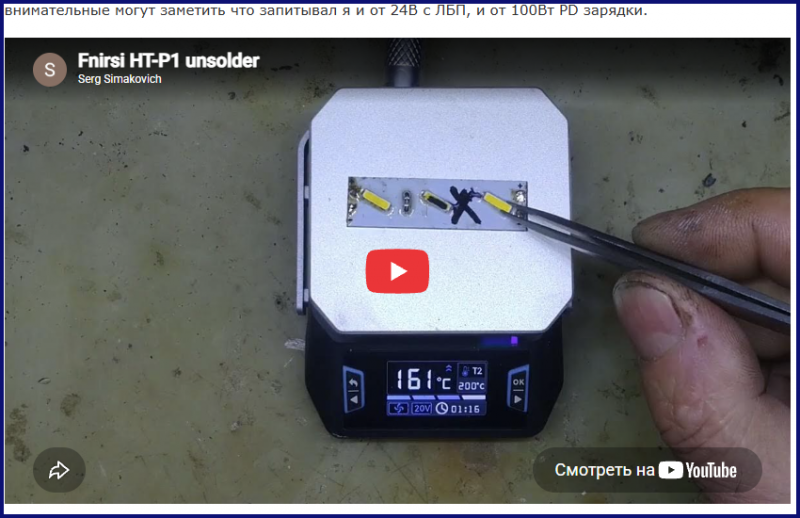

Извлекаем плату, укладываем на стол, задаем 200 (а лучше 250) градусов, дожидаемся прогрева и снимаем пинцетом светодиоды. Тут у меня случился казус — видео процесса выпаивания не записалось. Вероятно я нажал на телефоне кнопку записи дважды, а потом еще раз уже после того как всё распаял — ну и на 15-минутном видео видно как я снимаю уже голую плату со стола, и слышно как я за кадром усердно соплю, протирая плату от флюса, нанося паяльную пасту и устанавливая светодиоды. Выяснил я это когда уже вклеил стекло, так что сделать ничего нельзя, разве что распаять другую платку. Особо внимательные могут заметить что запитывал я и от 24В с ЛБП, и от 100Вт PD зарядки.

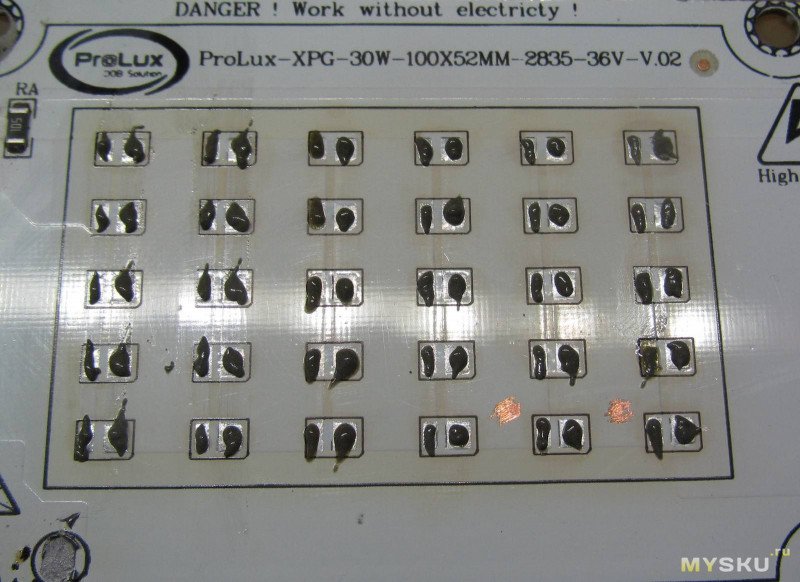

Когда светодиоды с платы сняты — смываем флюс, наносим паяльную пасту — у меня какая-то просроченная, но филипс, наносил шприцом — хотя была мысль сделать трафарет, но я ее отогнал.

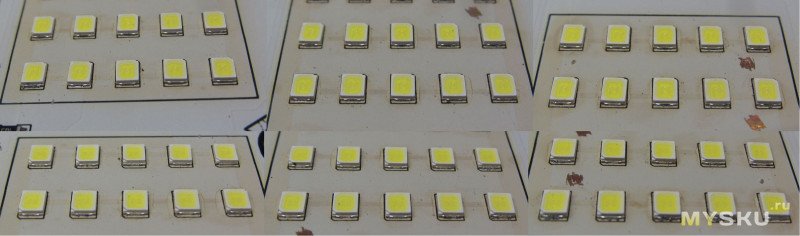

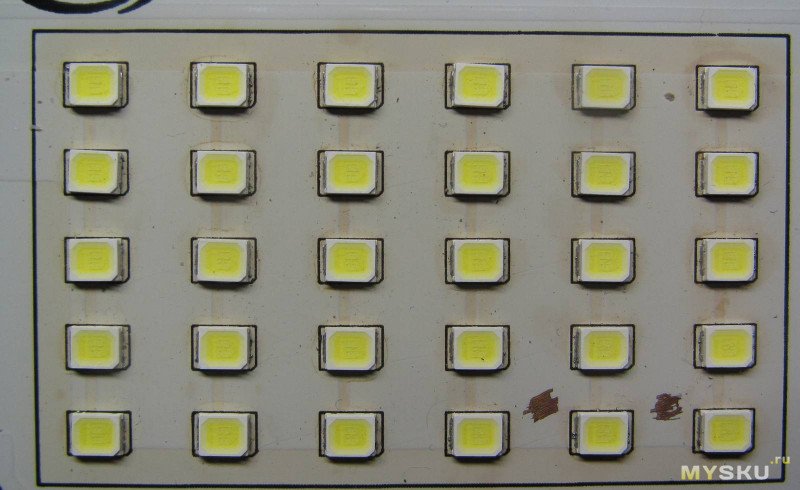

Ну и расставляем светодиоды. главное не перепутать полярность

Далее собственно пайка. Тут я должен предупредить, что пользовался данным девайсом впервые, и вероятно стоило предварительно откалибровать температуру и/или «потренироваться на кошках», подобрав параметры пайки, в частности температуру и время финальной стадии. Ибо тут по-моему не всё расплавилось, пожалуй стоило бы градусов 10 и секунд 15 добавить.

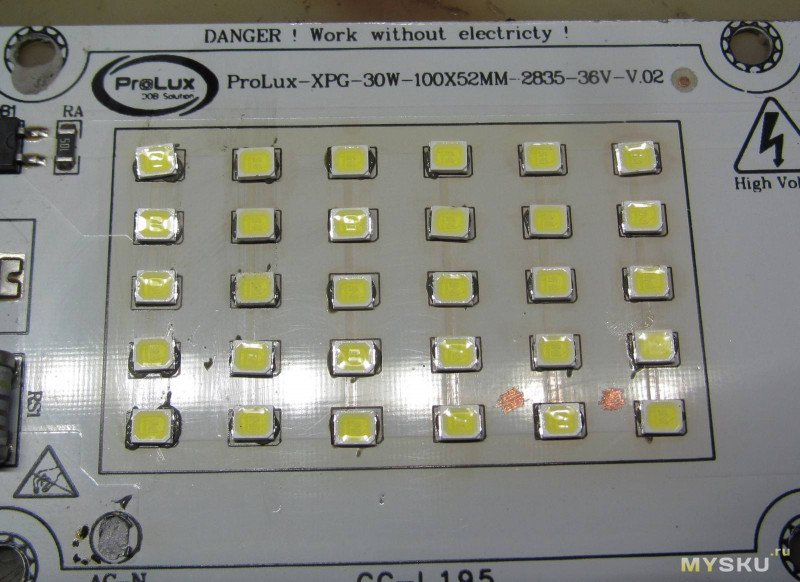

Ну не красота ли? Лично мне очень понравился процесс. результат — на четвёрочку, но для первого раза пойдёт. Ну и скажу по секрету, такой же прожектор я уже перепаивал на этом нижнем подогреве, и как по ощущениям и удовольствию от работы, так и по качеству результата — это небо и земля. Тут на порядок лучше. В частности, вероятно из-за профиля и правильного плавного нагрева, паста ведет себя правильно и предсказуемо, а на дешевом PTC столике начинала растекаться.

Результат

Резюмируя: очень, очень понравилось. Особенно запаивать новые диоды. У меня есть два мелких нижних подогрева кроме обозреваемого, на один ссылку я привел выше, а второй я не обозревал, он похож или такой же как этот. Fnirsi понравился сильно больше. Впрочем, возможно сказывается и то что я этот мелкий столик гонял на 65Вт максимум, а обозреваемому сотку дал — как видим это критически важно. В целом я считаю мастхэв. Разве что может габариты бы побольше, но тогда и мощность придётся наращивать, неясно от чего питать такую дуру и т.д.
