Всех приветствую!

Как то в разделе «Скидки и распродажи» заприметил я интересную игрушку для детей — видеорации. Немного пошерстив маркетплейс нашел одно интересное предложение — баллы за отзыв. И итоге цена вышла чуть более 600 р, что считай даром:)

Разборка и тест на дальность действия в наличии.

Начнем с характеристик:

· Название продукта: детская видеорация
· Цвет: розовый + синий
· Материал продукта: ABS + силикон
· Тип аккумулятора: литий-полимерный аккумулятор
· Ёмкость аккумулятора: 650mAh
· Время зарядки: 1.5–2 часа
· Размер экрана: 2.0 дюйма (разрешение 320х240)
· Сенсор изображения: CMOS Sensor
· Функции: видеозвонок, изменение голоса
· Габариты изделия: 124 x 54 x 23 мм
· Размеры коробки: 14.7 x 14.2 x 4.1 см
· Вес изделия: 60 г
· Вес набора: 200 г

Комплектация:
· 2 x рации
· 2 x ремешка
· 2 x кабеля Type-C для зарядки

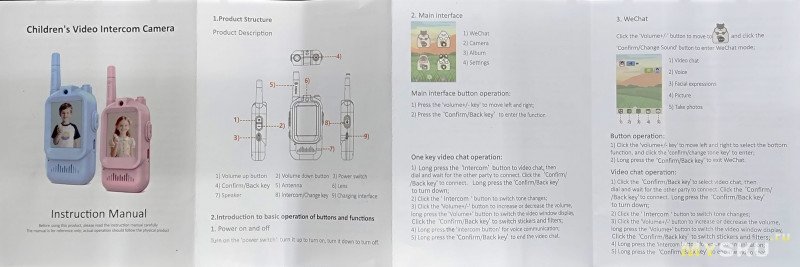

· 1 x инструкция

Поставляются рации в красочной коробке

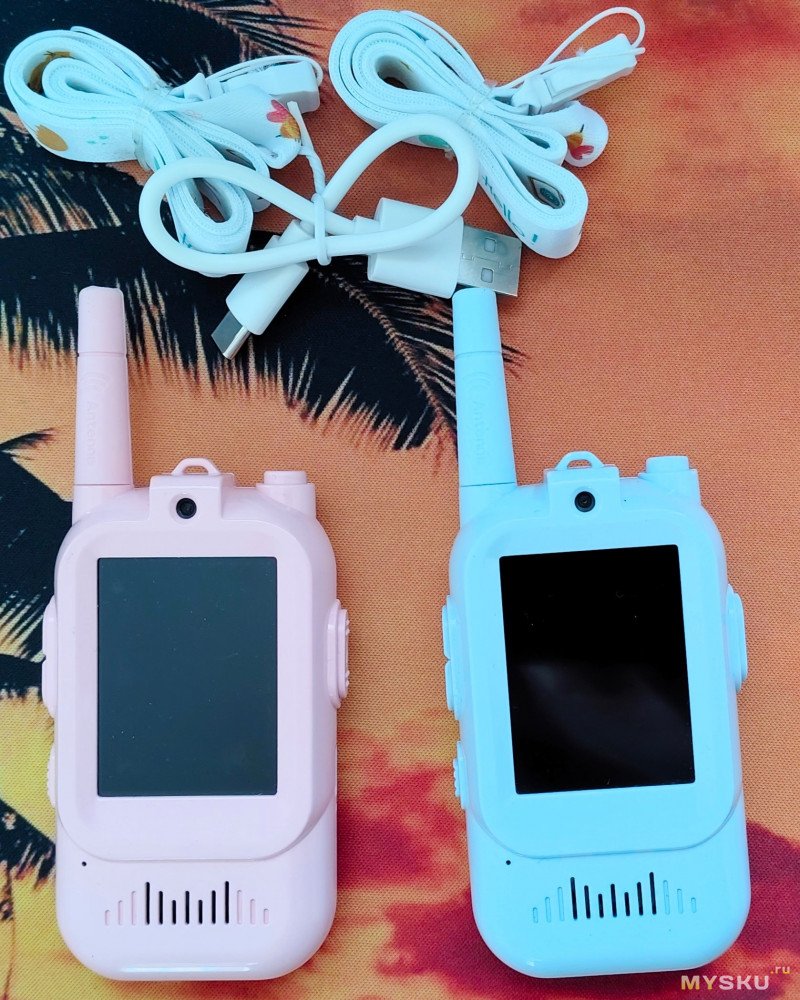

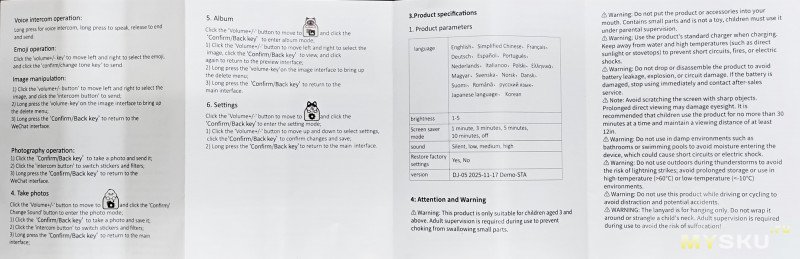

Внутри, в пластиковом блистере — 2 рации, инструкция, ремешки и кабель для зарядки Type-c (один недоложили). Дисплей ничем не защищен (кроме защитной плёнки, которую я отклеил)  - для детских раций это недостаток, на мой взгляд.

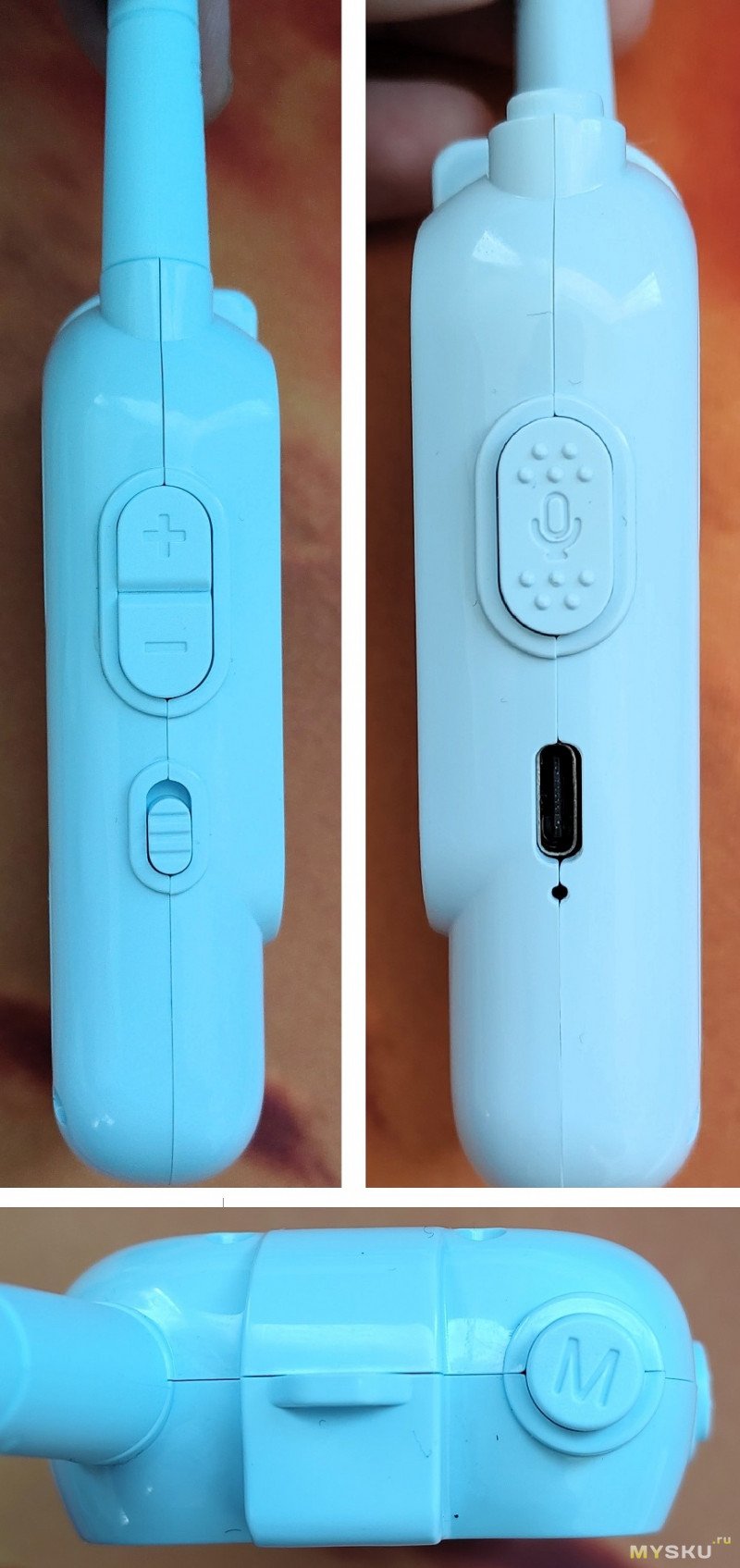

Элементы управления. Слева — переключатель питания и кнопки уменьшения и увеличения громкости. Справа — кнопка «интерком». Сверху — кнопка подтверждения/назад.

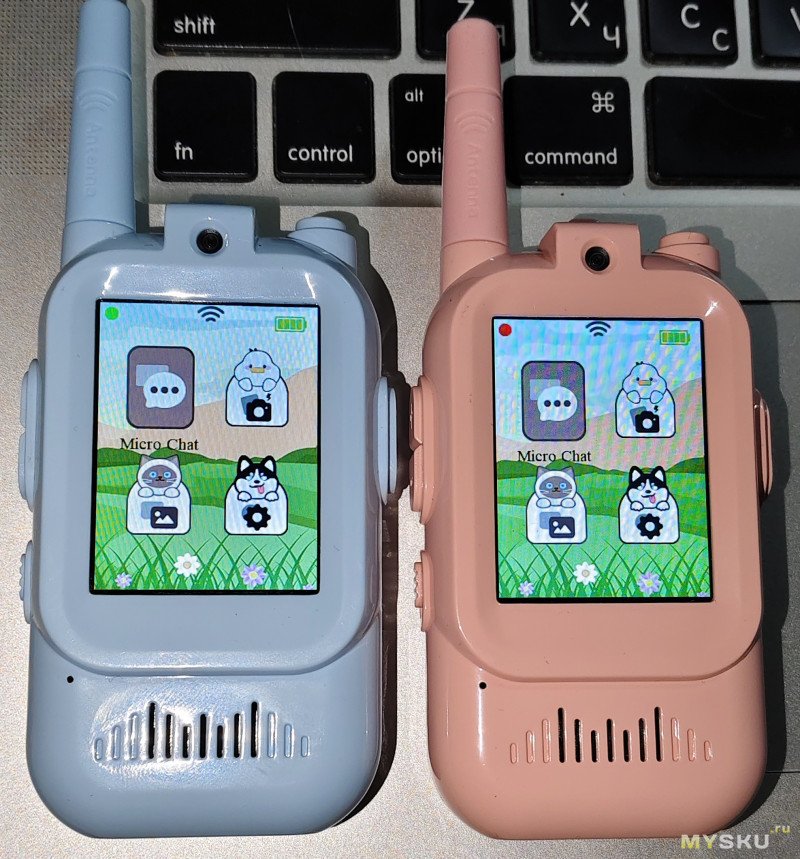

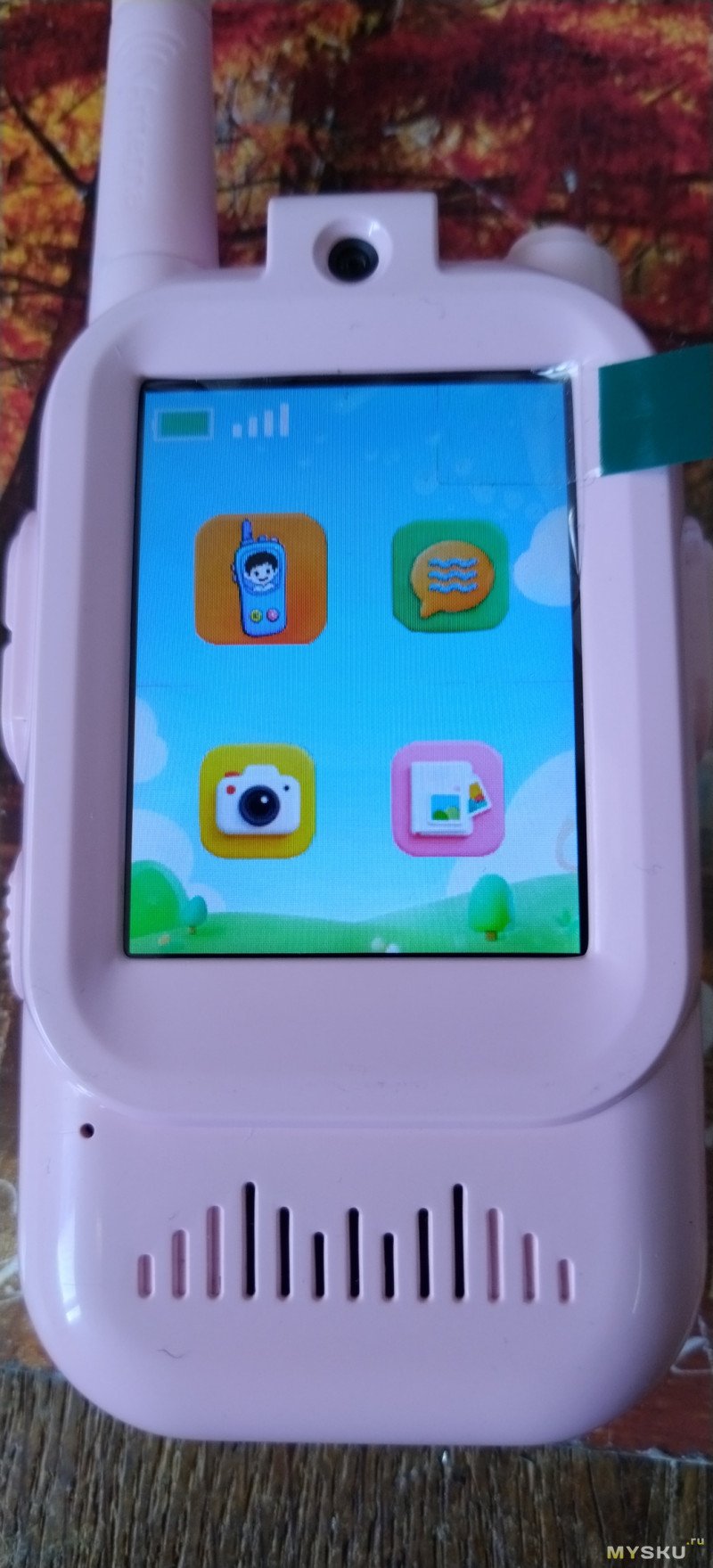

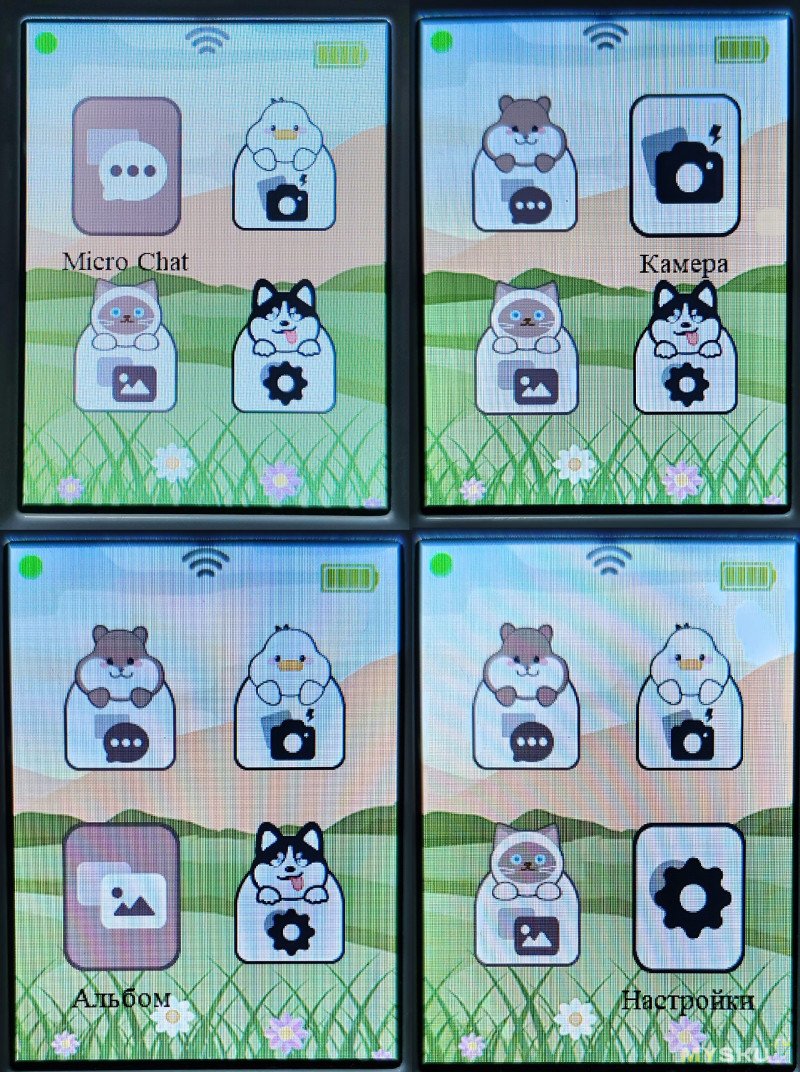

Включаем. Меню состоит из четырёх элементов — micro чат, камера, альбом, настройки. Выбор кнопками громкости, вход и выбор чего либо — нажатие верхней кнопки, выход — зажатие той же кнопки.

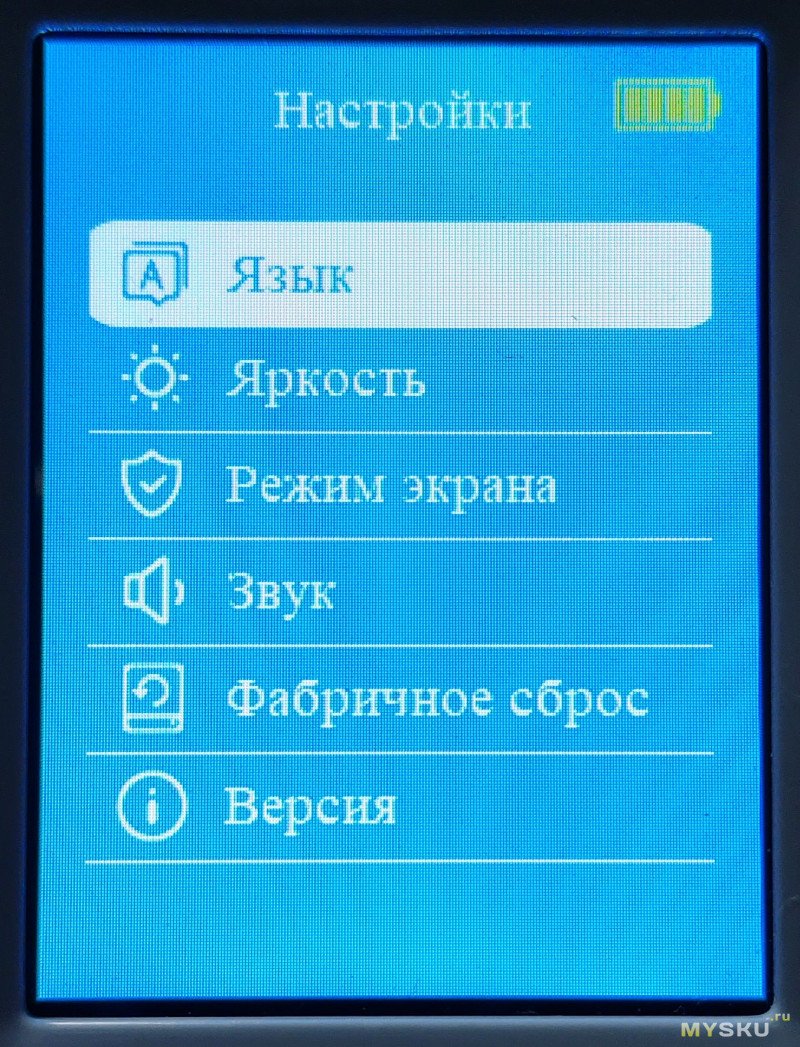

В настройках можно изменить язык, яркость и время работы дисплея, уровень громкости и сделать общий сброс.

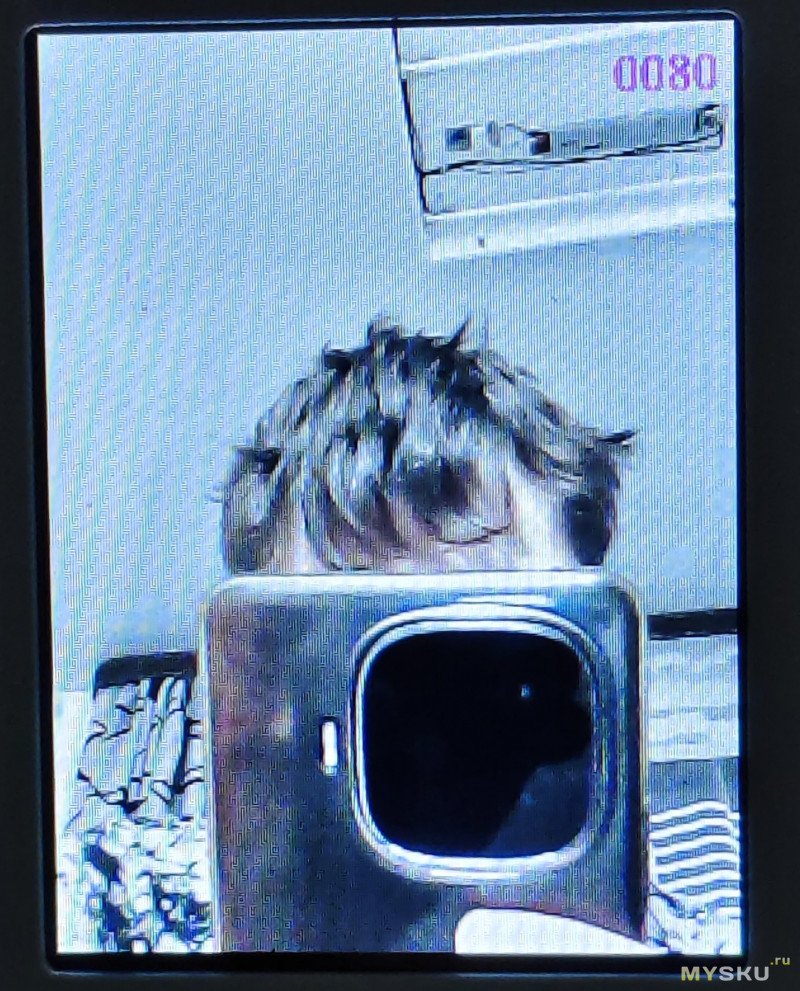

В камере — сделать фото. При нажатии кнопки интерком (справа) на изображение накладываются различные стикеры. Можно сделать до 80 снимков.

В альбоме — просмотреть сделанные фотографии, и если нужно — удалить (для этого выделяем фото в альбоме и зажимаем кнопку громкость минус, выйдет окно удаления «да/нет»). Передать фото на пк нельзя.

Пара слов о качестве дисплея и камеры в этой игрушке. Экран яркий и под любым углом цвета не инвертируются/искажаются, как это происходит на дешевых кнопочных телефонах. С камеры картинка довольно четкая и при хорошем освещении цвета передаются правильно, но если света много то будет пересвет. Но не забываем — это игрушка для детей, а не фотоаппарат)

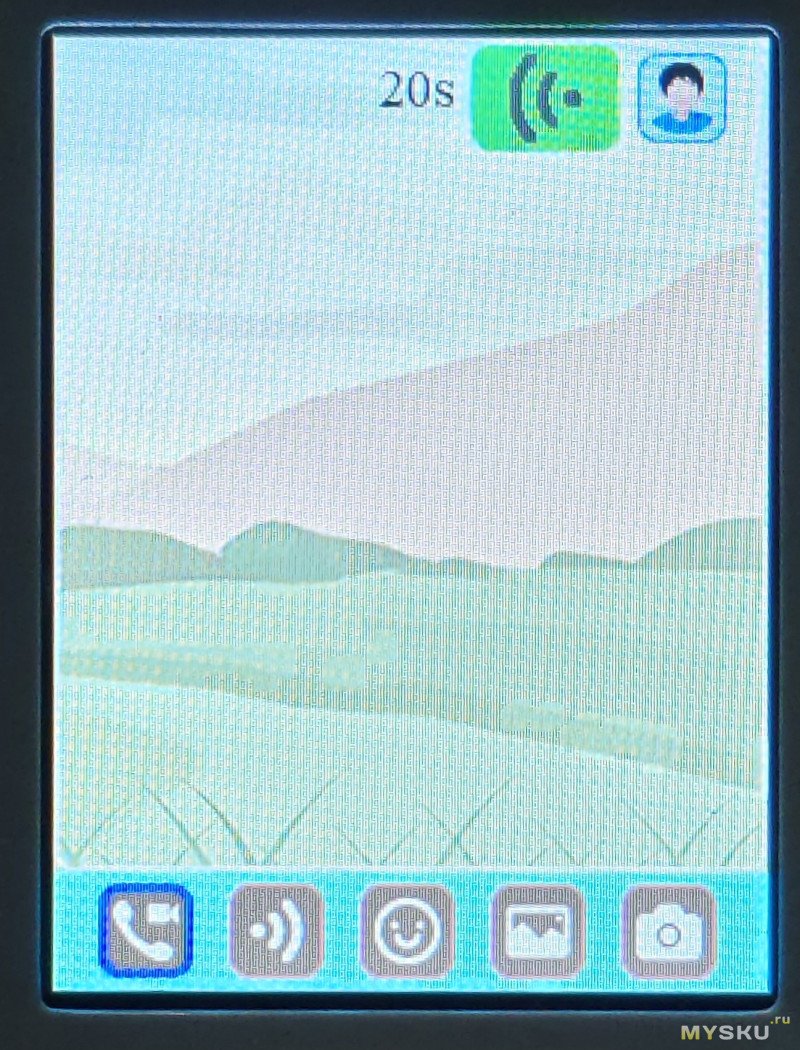

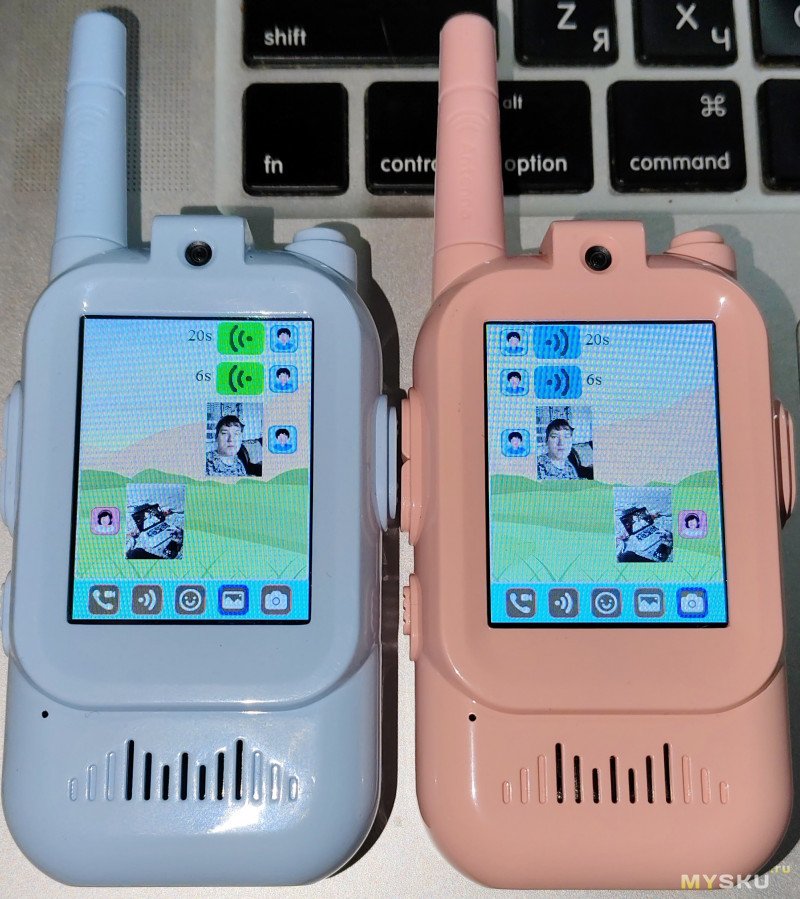

Микрочат. Здесь можно позвонить на рацию по видеосвязи, записать и отправить голосовое сообщение (зажимаем кнопку Интерком и говорим, до 20 секунд, количество таких сообщений не проверял), отправить смайлики, отправить фото из альбома или тут же сделать новое и отправить.

Управление — кнопками громкости перемещаемся по функциям (значки снизу), выбор верхней кнопкой.

Для перемещения по чату нужно нажать кнопку Интерком и далее кнопками громкости можно перемещаться по «сообщениям», а верхней кнопкой открыть фото или прослушать сообщение. Для возврата к выбору функций снова нажимаем боковую кнопку.

И еще из интересного — если отправить фото и потом его удалить из альбома — из чата ничего не удалится и его можно будет открыть в полный экран. При этом если зайти в камеру и посмотреть на счетчик фото — будет все 80. Как, почему — непонятно, но думаю банально недоработка ПО.

Перейдем к связи. Отмечу важную особенность — просто нажать и говорить не получится, нужно позвонить, дождаться ответа и после можно переговариться.

Для вызова есть 2 способа — через чат, выбрав соответствующий значок или просто зажав кнопку Интерком (боковую), находясь на главном экране. Для ответа нужно нажать верхнюю кнопку, для сброса — зажимаем до отбоя.

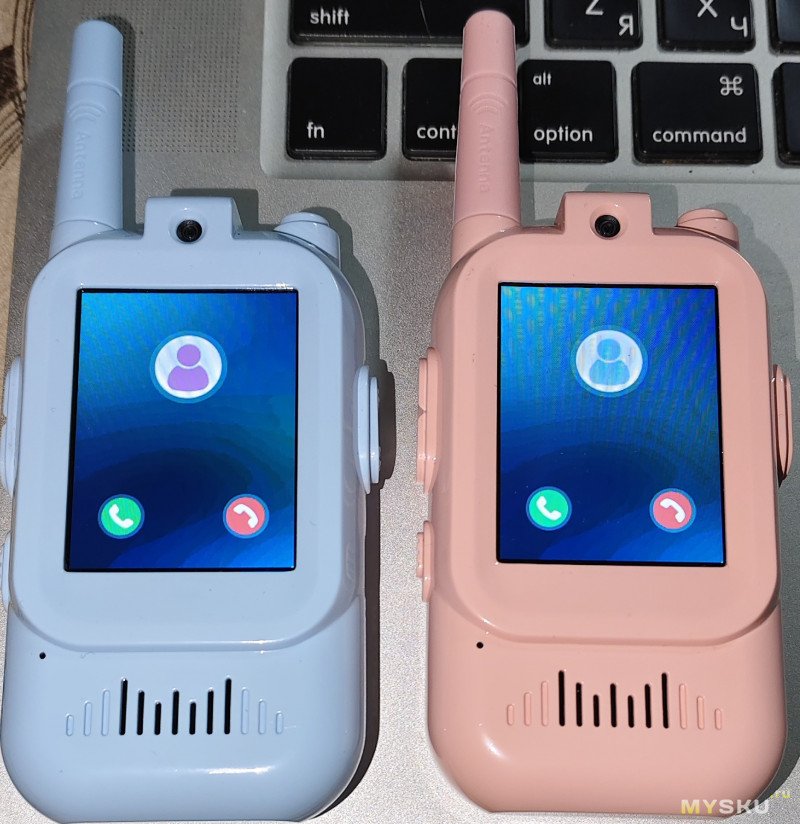

Во время звонка на вызываемой рации звучит звуковой сигнал и на экране появляется заставка вызова.

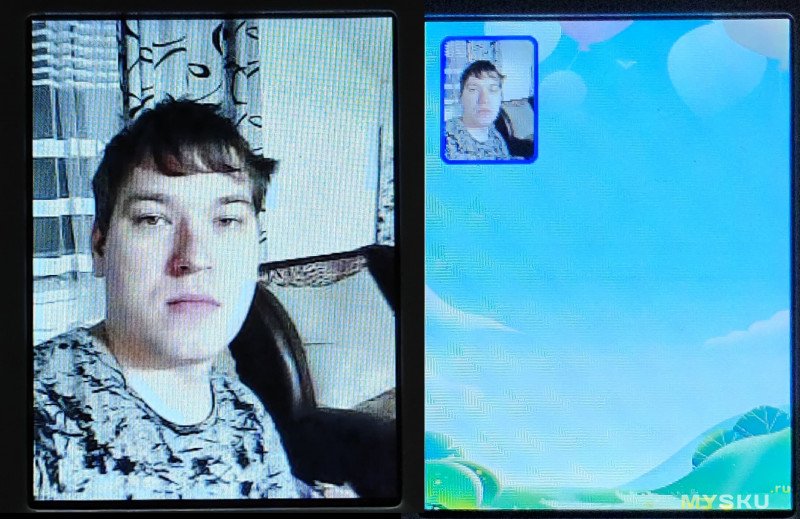

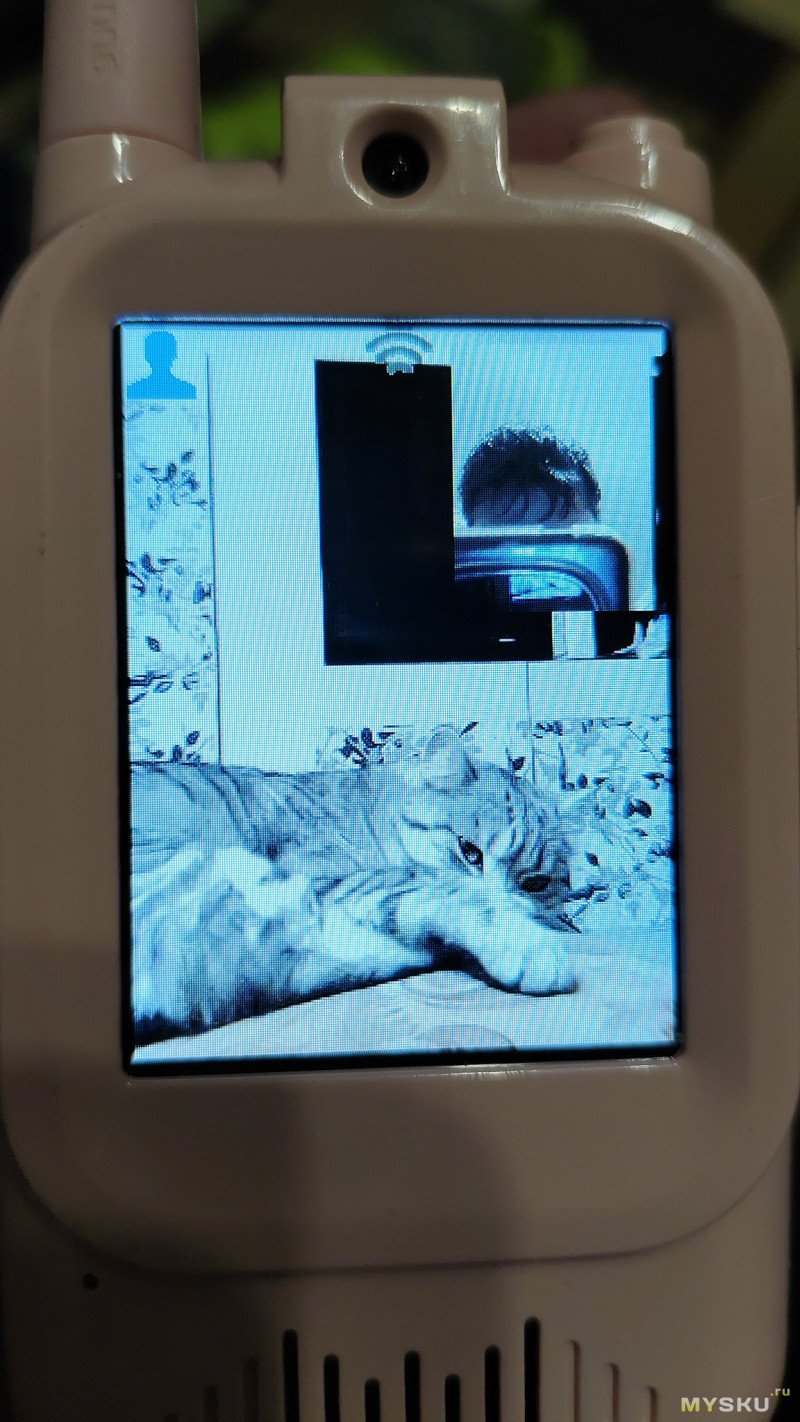

Берем «трубку» и видим изображение с камер, справа сверху видим себя. Звука при этом нет — для передачи голоса жмем Интерком и говорим, как на обычной рации. Есть примерно полсекундная задержка, но для игрушки это совсем не критично. Чувствительность микрофона и громкость динамика достаточная — громко говорить не приходится.

Сама трансляция видео не плавная, ну может 10-15 к/с. В конце обзора позже будет видео и там я покажу как всё это выглядит.

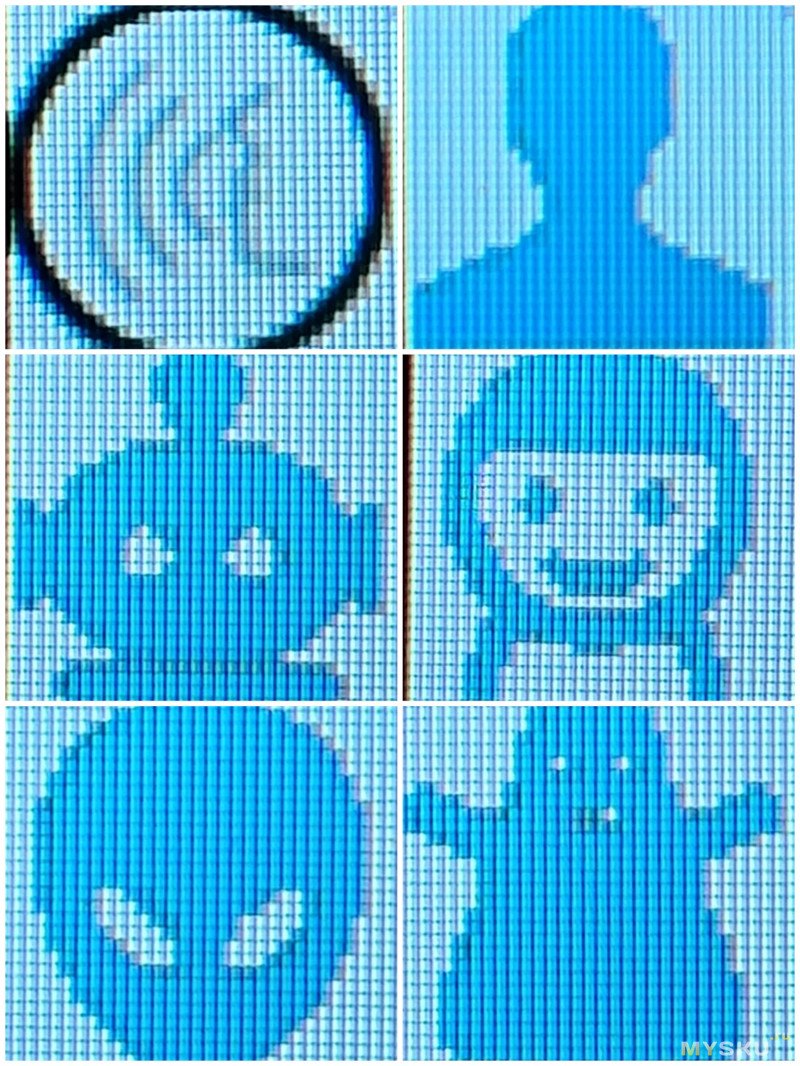

Какие функции есть в этом режиме: зажатием громкости + меняется изображение местами, при нажатии верхней кнопки на изображение накладываются стикеры. При кратковременном нажатии кнопки Интерком переключается фильтр на голос (при этом слева сверху меняется значок) — мужской, робот, детский, инопланетянин и хз кто еще (судя по значку)

Теперь о самом интересном — о дальности связи. Данные устройства соединяются между собой на частоте 2.4Ghz (wifi), поэтому можно примерно прикинуть на каком расстоянии будут работать эти игрушки. К слову — во время активного использования домашняя wifi сеть не ложилась наглухо (но скорость падала с 100 мбит до 50-60) и bluetooth наушники не заикались. Но это в частном доме, где нет помех от соседей (или оно минимально), как оно в квартире будет пока не могу сказать.

В доме общей площадью примерно 90 кв.м (с мансардой) с деревянными перекрытиями проблем нет никаких. Если выйти на улицу, то сигнал с рации из глубины дома добивает до соседнего дома напротив (30 метров примерно).

На поле (открытое пространство) сейчас проверить невозможно — глубина снежного покрова по пояс и выше. Есть дорога, по краям которой полутораметровые снежные завалы, но самое главное — есть прямая видимость.

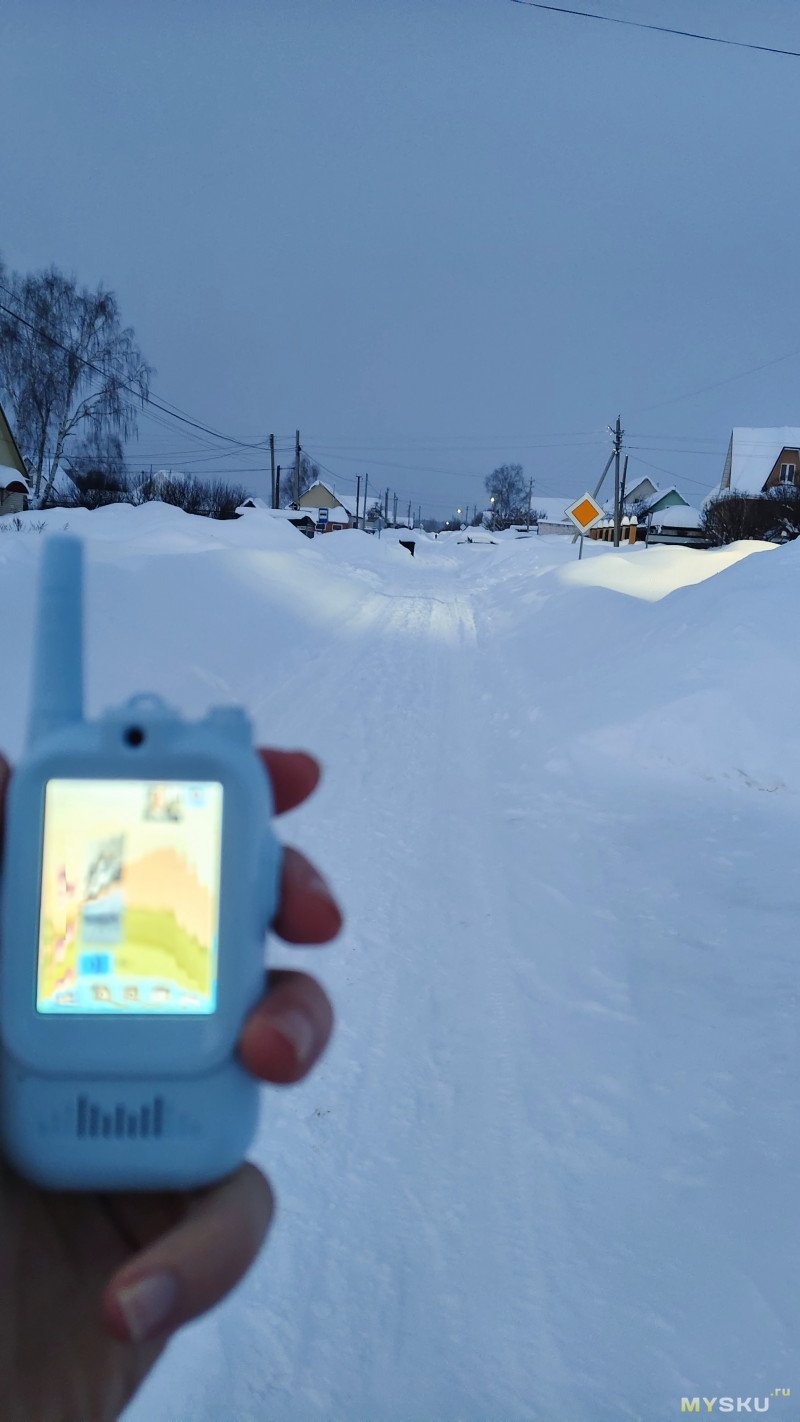

Запустил видеозвонок и пошел по дороге, держа рацию в прямой видимости. Шел, пока изображение не замерло. Далеко отошел… Вторая рация у человека, стоящего на дороге.

Расстояние вышло почти 300 метров, без препятствий. Но стоило появиться машине по дороге — все зависло и рация сообщила, что сигнал потерян. Когда она проехала — сигнал снова появился и получилось вызвать вторую рацию.

Результат удивил — думал будет раза в 2-3 меньше. Но сейчас зима, летом скорее всего это расстояние уменьшится (трава и листья будут поглощать сигнал).

И последнее — время работы данных игрушек. В режиме видеотрансляции получилось 3 часа. В режиме ожидания устройство просто отключает дисплей и не «засыпает», судя по нагреву корпуса. Поэтому через 4-5 часов акб разряжается. Заряжаются за полтора часа, в это время они не работают.

Разборка.

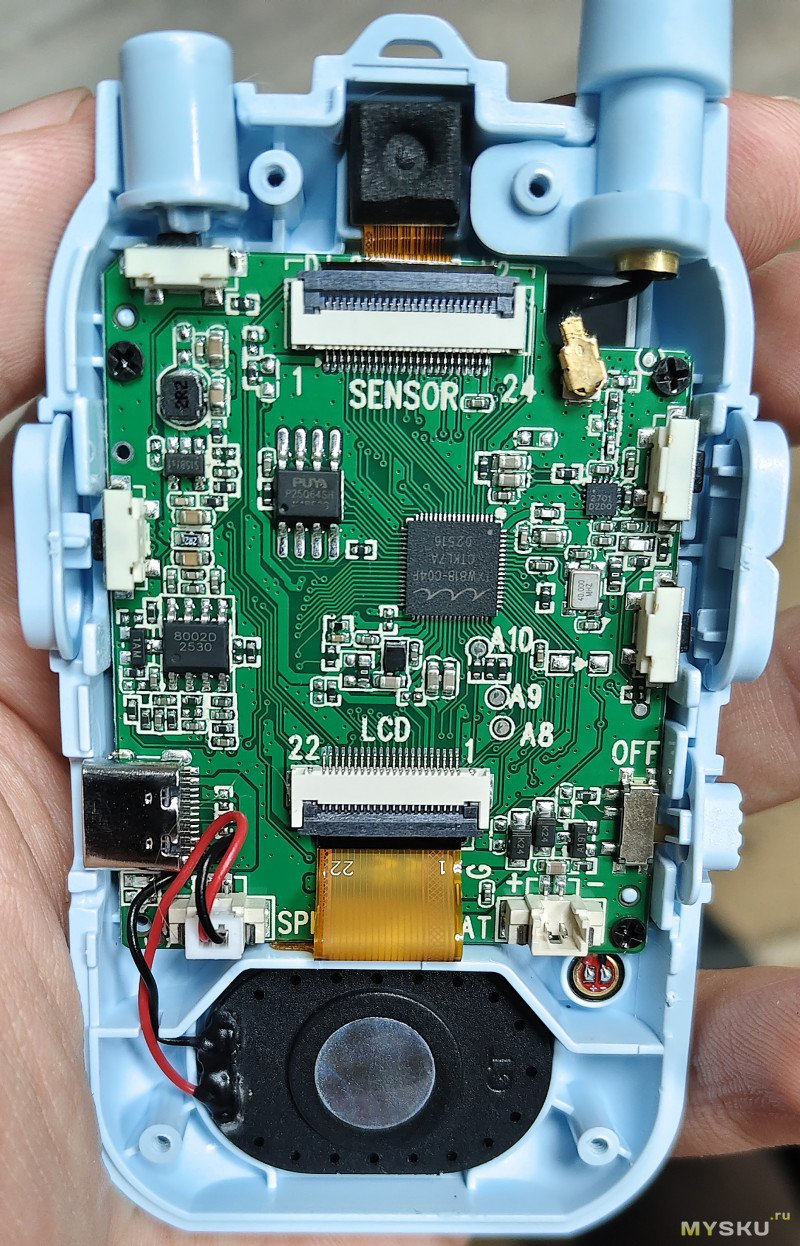

Разберем и посмотрим, что внутри. А тут soc (система на кристалле) TWX818-C04F

TXW818 — это маломощный, высокопроизводительный, высокоинтегрированный беспроводной многорежимный SOC-чип Wi-Fi + 2,4 ГГц, который объединяет базовые и RF (радиочастотные) схемы IEEE 802.11 b / g / n, включая усилитель мощности PA (Power Amplifier), малошумящий усилитель LNA (Low Noise Amplifier), RF balun, антенный переключатель и модуль управления питанием и т.д.

Базовая полоса Wi-Fi TXW818 реализует технологию мультиплексирования с ортогональным частотным разделением (OFDM) и обратно совместима с технологией расширения спектра прямой последовательности (DSSS) и дополнительной манипуляции (CCK), а также поддерживает протокол IEEE 802.11 b / g / n.Поддерживает стандартную полосу пропускания 20 МГц и узкую полосу пропускания 5 МГц / 10 МГц, обеспечивая максимальную скорость физического уровня 72,2 Мбит / с.

Микросхема TXW818 интегрирует высокопроизводительный 32-разрядный микропроцессор, встроенный MJPEG (поддержка VGA / 720P), обеспечивает DVP, LCD, высокоскоростной хост / устройство USB2.0, SDMMC-хост, SDIO2.0 Slave, RMII MAC, SPI Master & Device, UART, IIC, IIS, PDM, IR Send / Recieve, PWM, GPIO, АЦП / ЦАП и другие богатые периферийные интерфейсы, поддерживает запуск программ на SPI Flash.Поддерживает RTOS и компоненты сторонних производителей, а также обеспечивает открытую и простую в использовании среду разработки и отладки.

Серия TXW818 включает в себя несколько моделей и обеспечивает стандартную форму упаковки QFN68; в зависимости от различных форм упаковки распределение периферийных ресурсов в устройстве неодинаково; некоторые пакеты поддерживают встроенные PSRAM и Flash.



Применение：

Беспроводное приложение для отображения аудио и видео на экране

Детский фотоаппарат

Умный дверной замок

Флешка SPI P25Q64SH (64mbit/8mb), усилитель звука микросхема 8002D

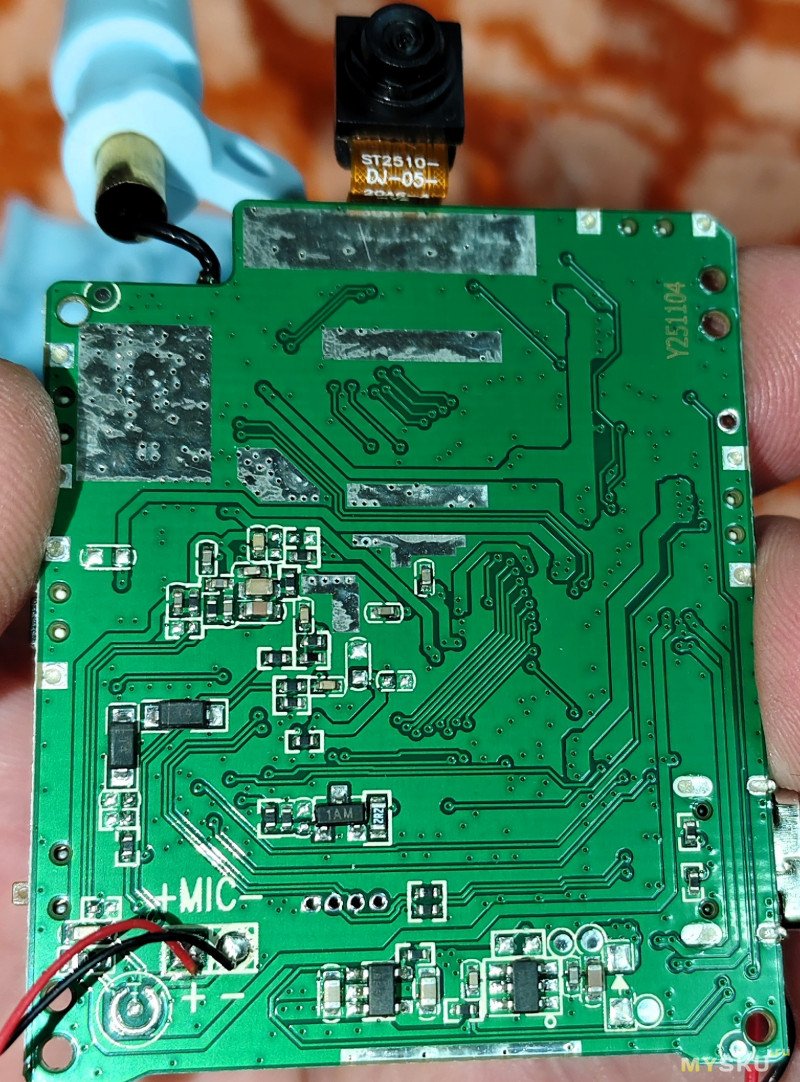

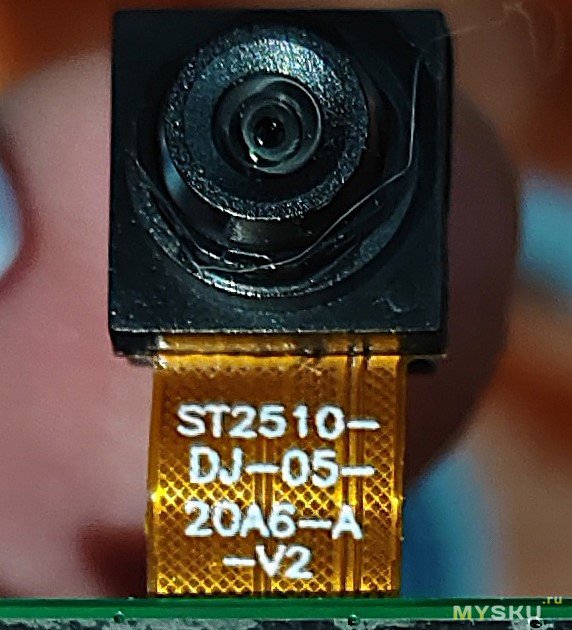

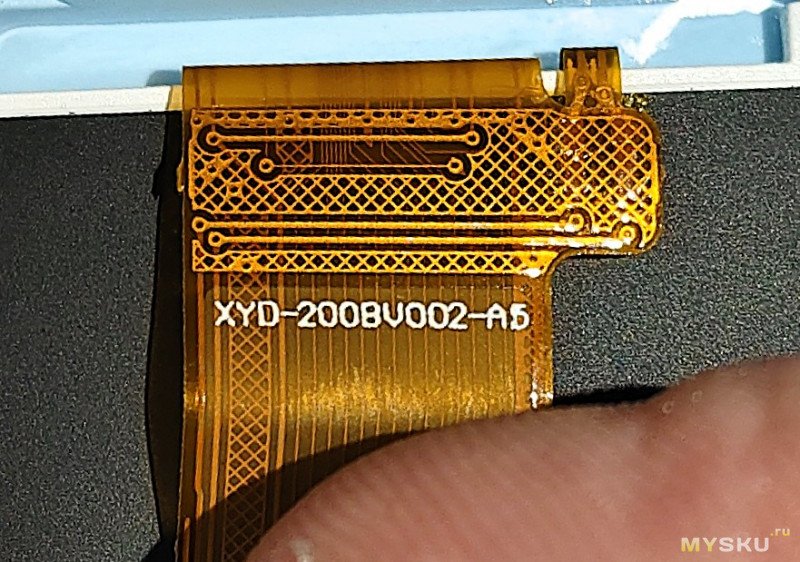

Обратная сторона платы и маркировка шлейфов камеры и дисплея

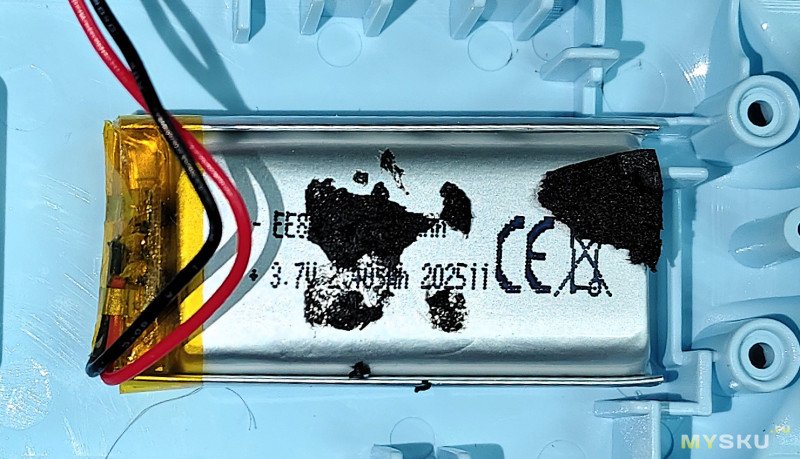

Аккумулятор как и заявлено на 650 mah (2.405wh)

Вот такие нынче игрушки, круть :) О таком в моем детстве даже и не мечтали...

Спасибо за внимание!
