4-х дисковая док-станция MAIWO K35274

Док-станция с 4 отсеками для 3.5" дисков для непосредственного подключения к компьютеру (DAS) со скоростью быстрее USB, но не Thunderbolt. И при этом дешевле их обоих.

Куплена с целью расширения дискового пространства в сервере 1U, в котором нет места для установки новых накопителей, для хранения малоответственной информации (убрать разросшиеся логи и прочий мусор с SSD).
Ссылка на магазин, где была куплена
На Алиэкспресс, традиционно, заметно дороже
В заголовке указан магазин, где сейчас нашёл дешевле всего, но цены постоянно плавают, может у кого-то станет ещё дешевле.

Нашёл сайт производителя, вот ссылка на эту модель — K35274SAS Quad-bay aluminum mini SAS SFF-8088 to 3.5inch SATA HDD enclosure with RAID function:
www.kintec.cn/K35274SAS-Quad-bay-aluminum-mini-SAS-SFF-8088-to-3-5inch-SATA-HDD-enclosure-with-RAID-function-PG629
Рекламные картинки:

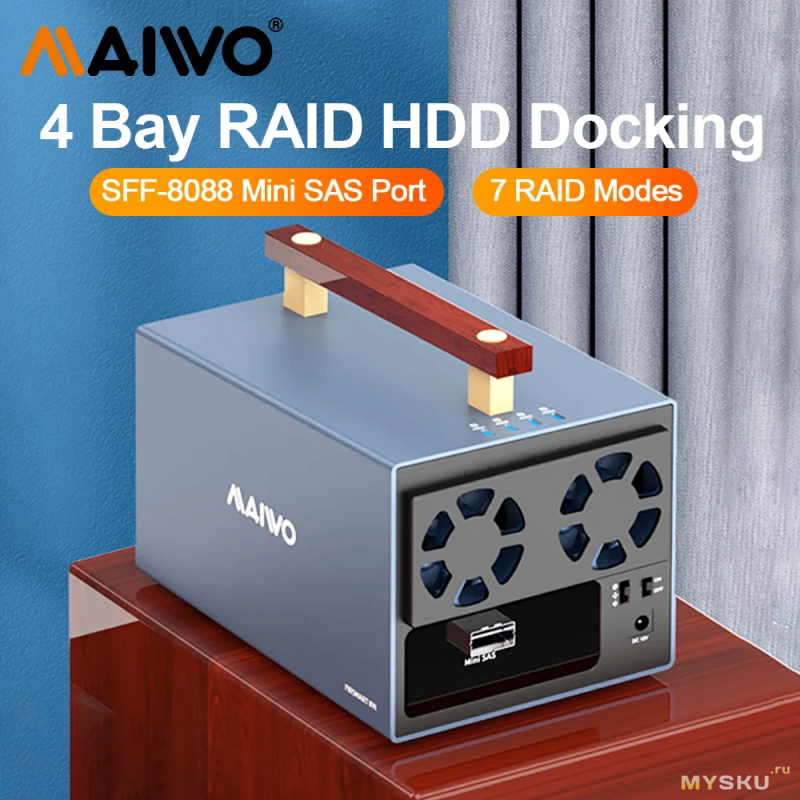

Кто не разглядел на заглавной странице: интерфейс для подключения к компьютеру — SAS. Якобы, 7 разных уровней RAID. И стандартный разъём для подключения внешних SAS устройств — SFF-8088, соответствующий стандарту mini-SAS 2.0 и реализующий 4 канала на скорости передачи данных до 6 Гбит/с каждый, что даёт теоретические 24 Гбит/с, причём ещё и с полным дуплексом.

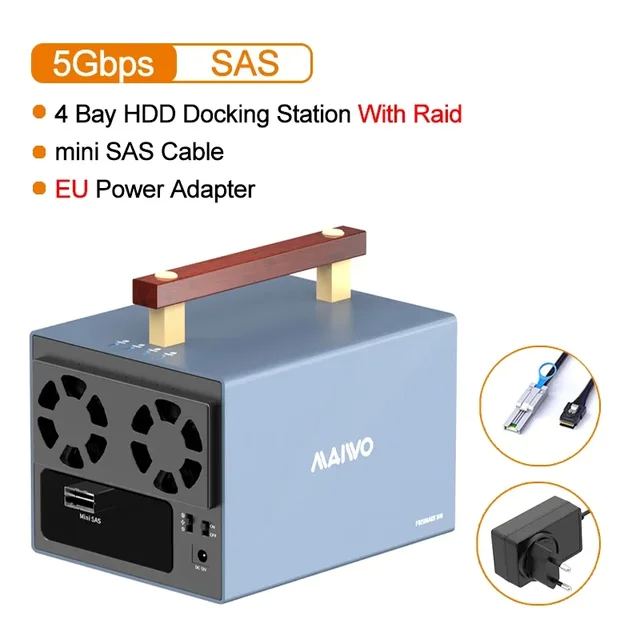

SAS 5 гигабит??? Производитель знает какую-то его секретную разновидность? Нет, опять маркетолухи тупо скопипастили цифру от какой-то USB-модели…

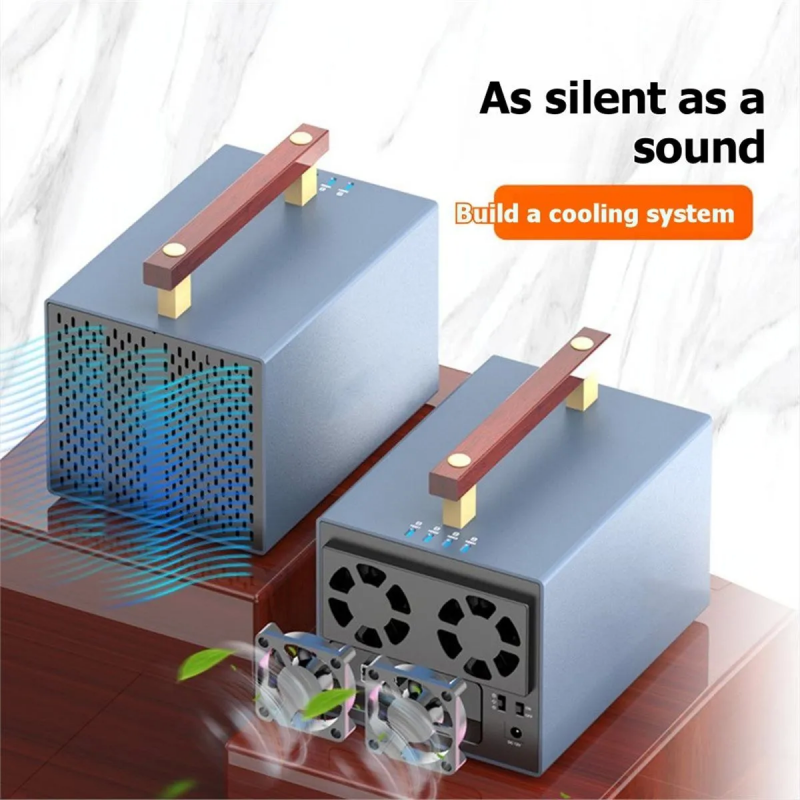

«Тихий, как звук». Гугол говорит, что эта идиома означает «абсолютно бесшумный», но мне кажется, что с двумя мелкими вентилляторами это будет звук взлетающего реактивного самолёта.
Какая прелесть — совместимые устройства. Никто не встречал ноутбук, телевизор или роутер с SAS-интерфейсом?
Моя любимая картинка — поддерживаемые уровни RAID. Теперь их уже не 7, а 8. Но самое интересное — присутствие RAID60, для которого нужно минимум 8 дисков. Это уже не объяснить тупой копипастой с USB-модели. А впрочем, что такого: покупаете две штуки и собираете массив из обоих…
Вспоминается пресловутое: «не обманешь — не продашь». Впрочем, я заранее понимал что это такое и чего можно ожидать, так что заказывал железку осознанно, не веря рекламным картинкам.

Ничего интересного, разве что пояснение: «Поддерживает функцию RAID при использовании с совместимой картой SAS PCIe» Гениально! Это как купить летающий автомобиль и обнаружить приписку, что летать он будет, если его погрузить в транспортный самолёт. Впрочем, и это я видел и знал перед покупкой.

А теперь переходим к приехавшей покупке

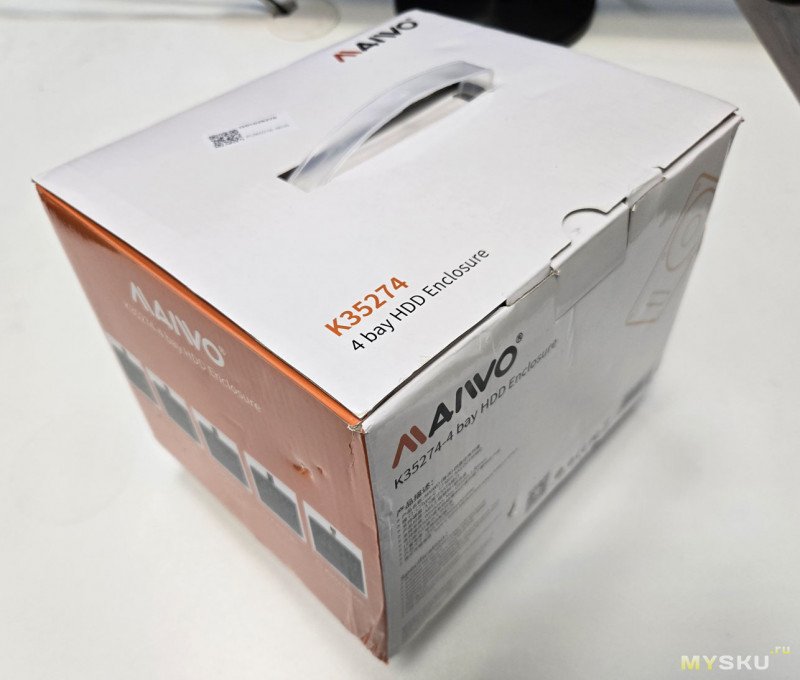

Коробка:
Красивая, разноцветная, с картинками. И помятая при транспортировке.

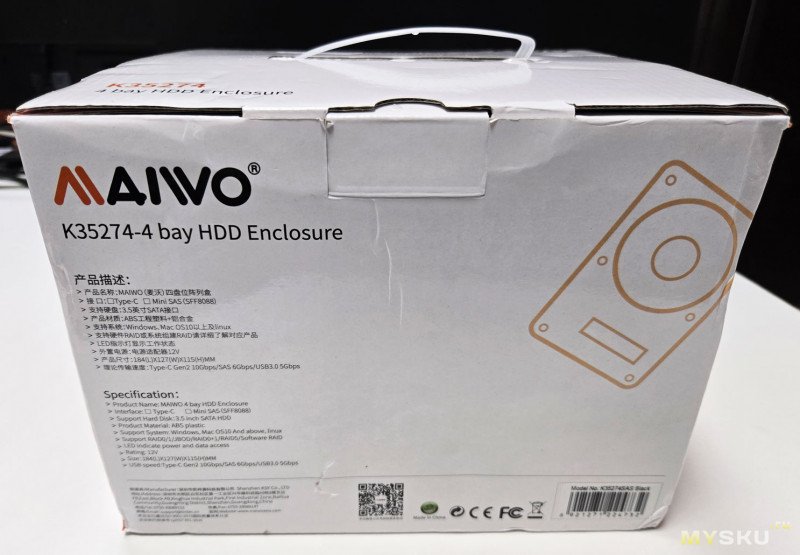

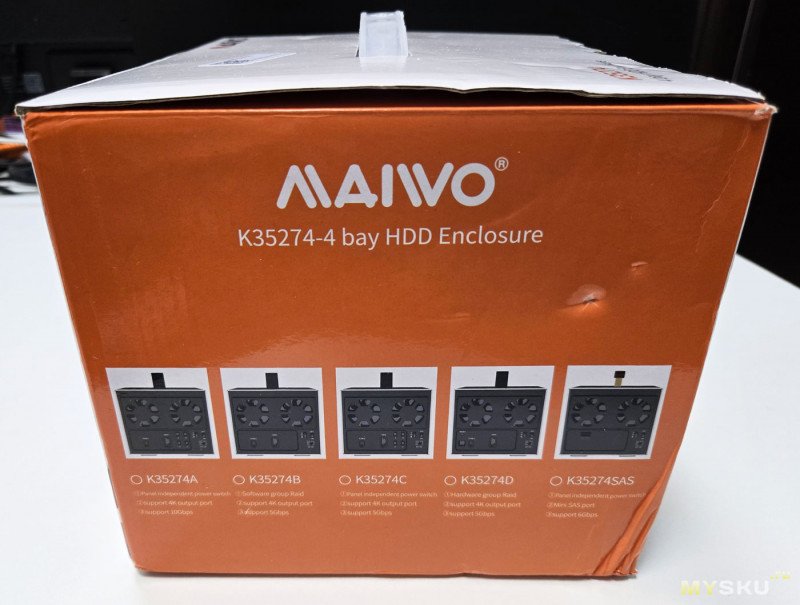

На сторонах масса полезной информации:

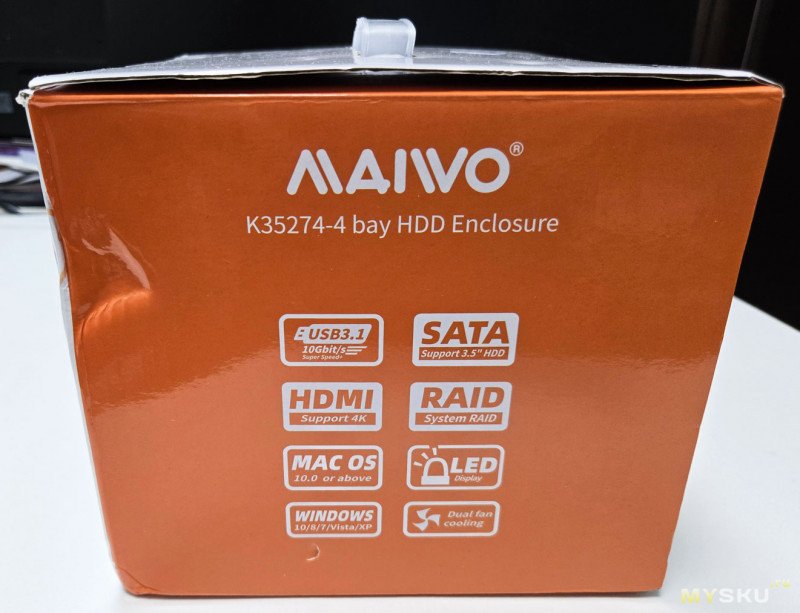

Можно узнать, что в линейке есть 5 моделей, и только одна из них — SAS. Ну теперь понятно, откуда все бредовые рекламные картинки, откуда HDMI-интерфейс и совместимость с PS4 или видеоплеером…

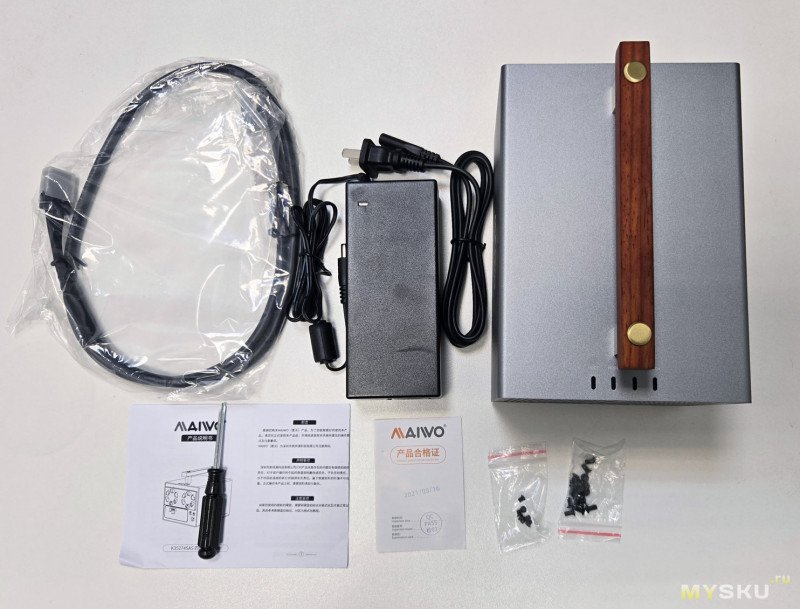

Содержимое коробки:
Блок питания с отсоединяемым кабелем, кабель SAS, винтики, отвёртка, инструкция и гарантия.

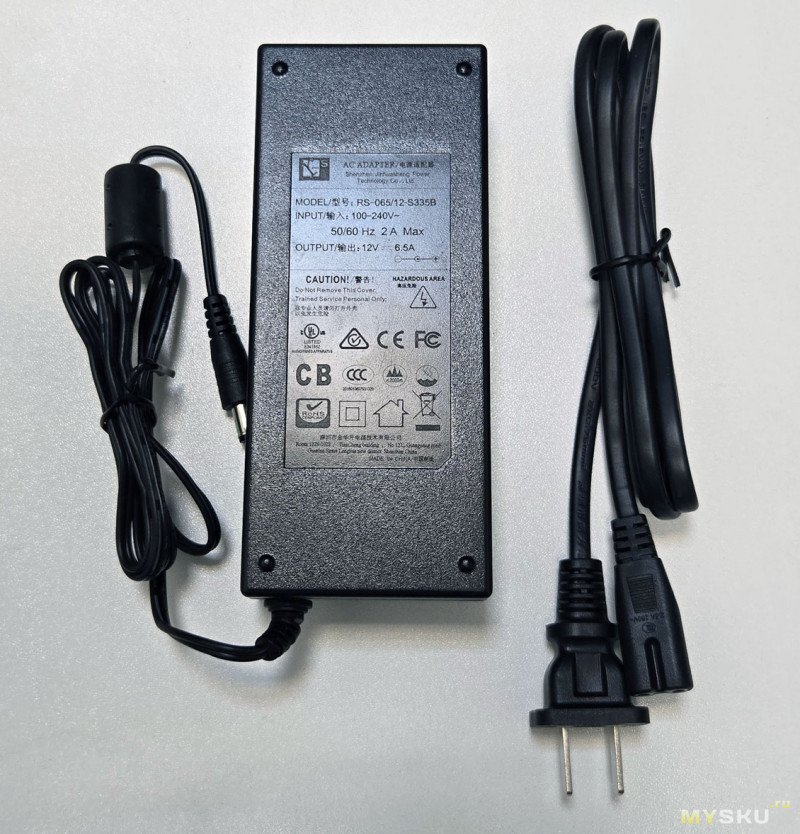

Блок питания 12 В, 6,5А с обычным круглым разъёмом 5,5 мм:
Найти замену не составит большого труда. Правда, в комплекте кабель с вилкой под китайскую розетку, но это не проблема — разъём у БП обычный C8, взял кабель от какой-то старой техники.

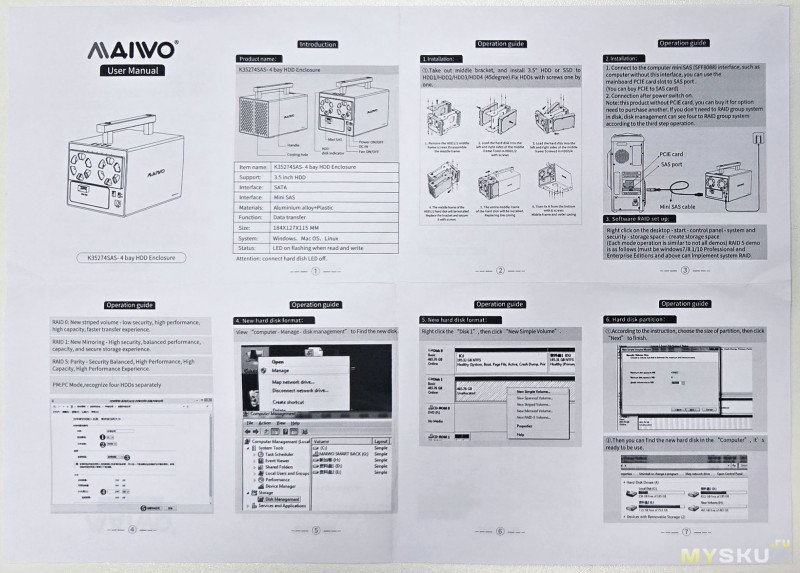

Инструкция:
Содержит описание, как создать раздел и отформатировать HDD. Дарю идею — добавьте описание, как создать софтовый RAID в Windows, не нужен будет аппаратный RAID-контроллер…

Кабель SAS:

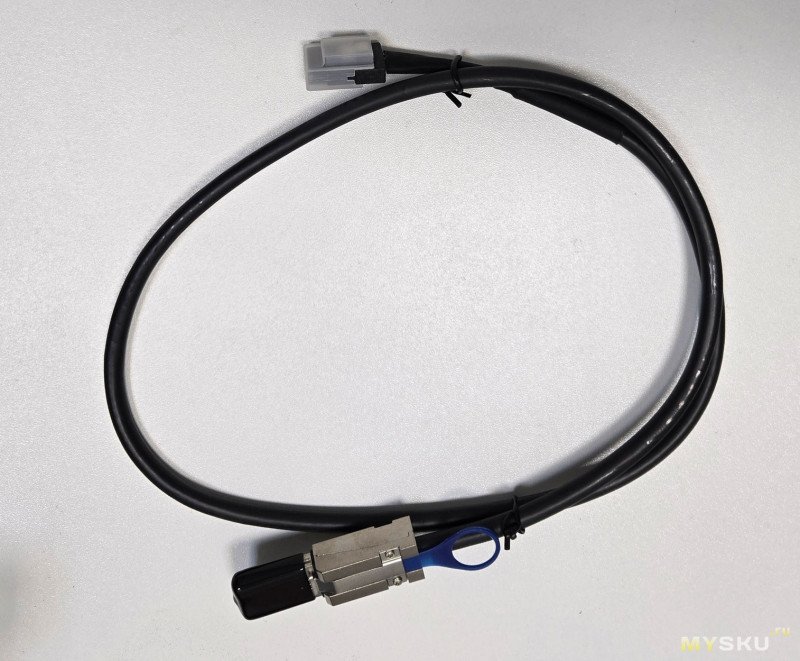

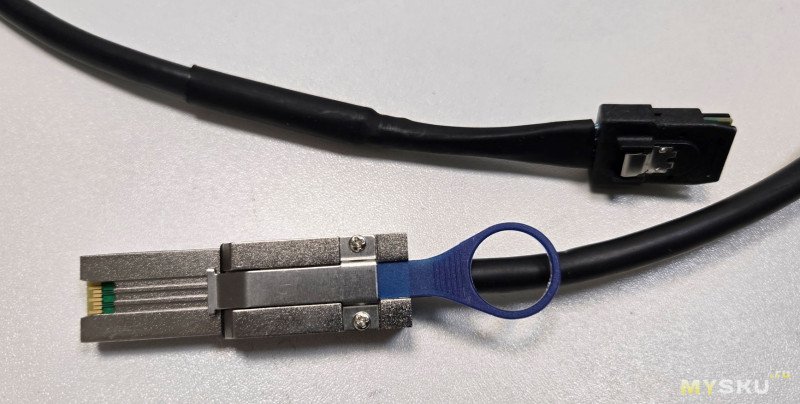

Очень странный кабель — с одной стороны обещанный SFF-8088, а с другой почему то SFF-8087. Это тоже mini-SAS 2.0 на 4 канала и 6 Гбит/с, но во внутреннем исполнении, такими подключаются дисковые корзины или бэкплейны внутри сервера к контроллеру. Подключить внешнее устройство напрямую к контроллеру таким кабелем можно только через дыру в корпусе, но китайская логика неисповедима. Меня это мало заботило, т.к. на работе лежит несколько нормальных фирменных Amphenol от списанных серверов…

Корпус:

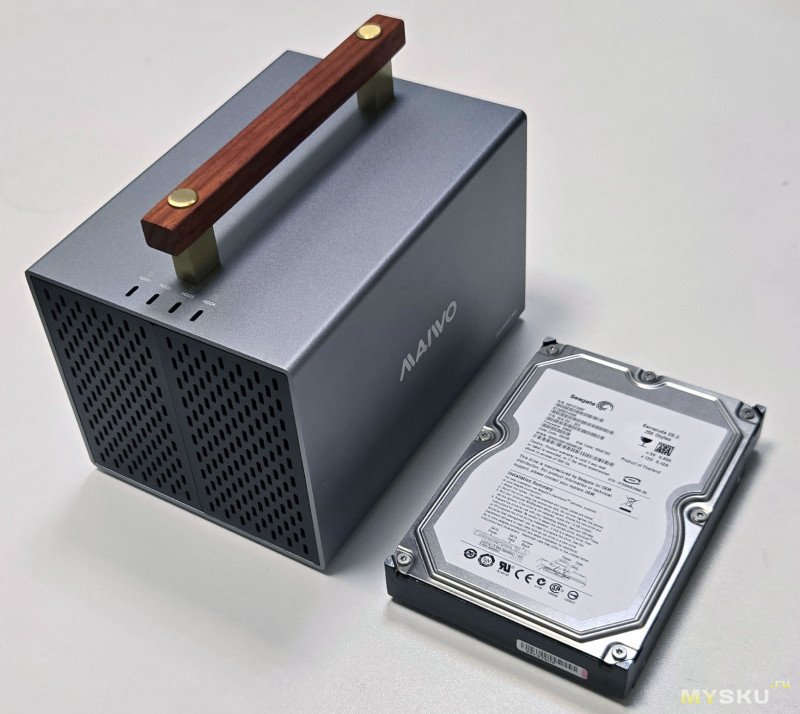

Неожиданно очень компактный — без учёта ручки примерно 12,5х18х11,5 см, что меньше 4-х дисковых NAS от разных производителей. Специально для сравнения положил рядом 3.5" HDD.

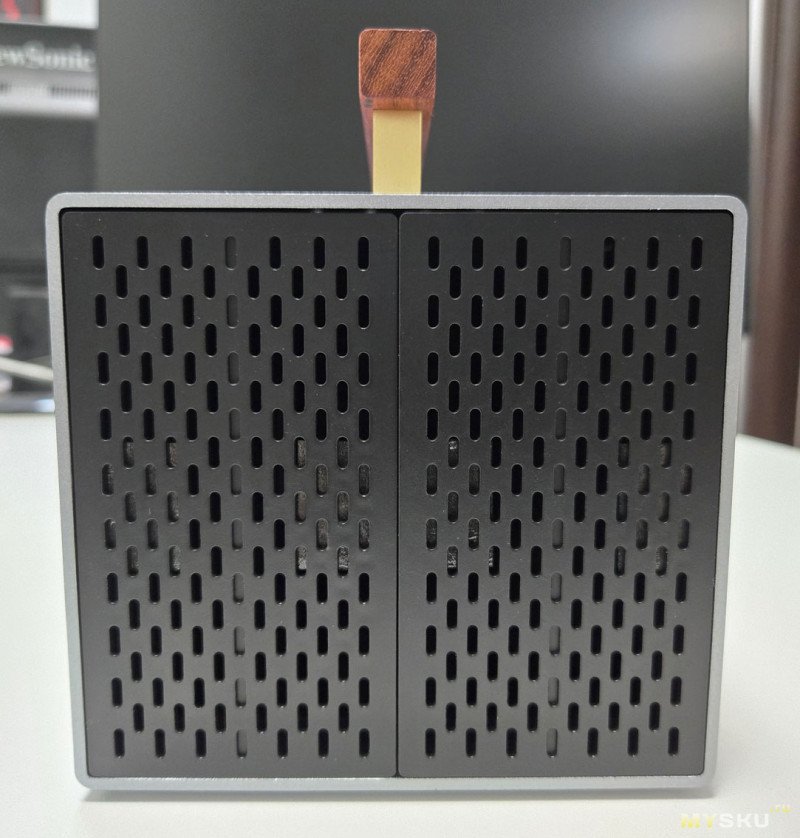

Передняя сторона полностью покрыта вентиляционными отверстиями:
Задняя сторона:

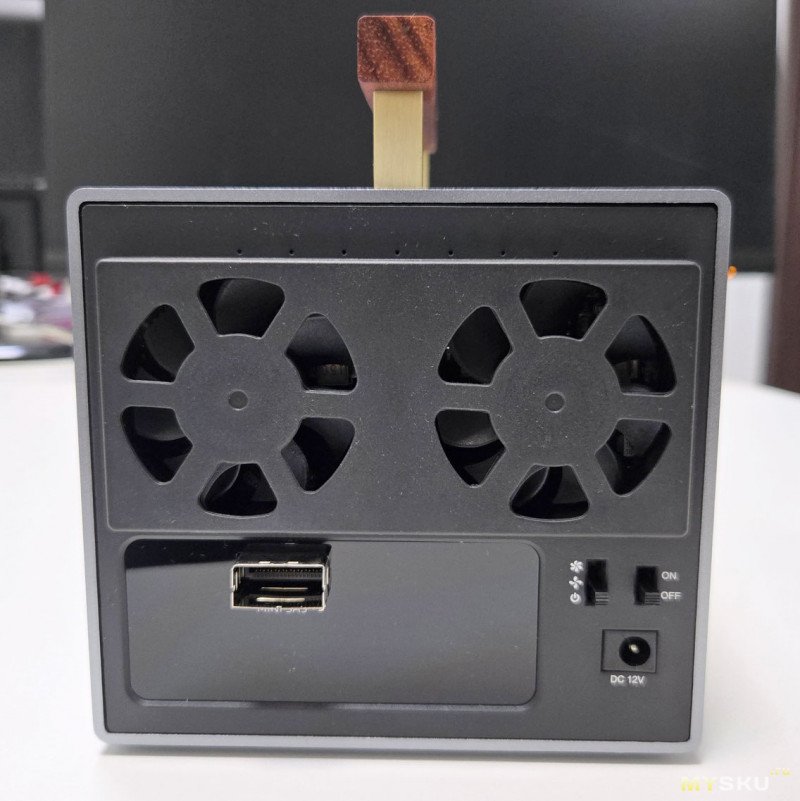

И тут я выпадаю в осадок, что за @#$%^&!!! Сзади красуется не внешний SFF-8088, а внутренний SFF-8087. Какая больная фантазия его сюда вкорячила, это ж просто ПЦ. А как же все эти картинки, описания, названия… Такой подставы я уже не ожидал. И теперь становится понятен такой странный кабель в комплекте. До этого он меня мало интересовал, но теперь я стал рассматривать его пристальнее:

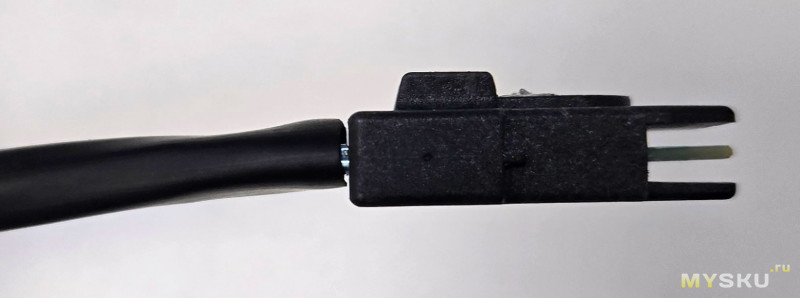

Если внешний разъём выполнен фабричным способом и не вызвал у меня вопросов, то внутренний затянут в термоусадку. Да ещё и достаточно топорно, так что она не доходит до корпуса разъёма:
Это явно кустарное производство. Так и вижу, как китайцы кромсают нормальные кабели SFF-8088 и вручную припаивают к отрезанному концу SFF-8087. Подумал, может срезать термоусадку и посмотреть, что там на самом деле, но поискав в продаже нормальную замену, решил не рисковать…
Ну и кроме гнезда SAS, сзади ещё есть разъём питания, выключатель, пара 5 см вентиляторов и переключатель скорости их вращения.

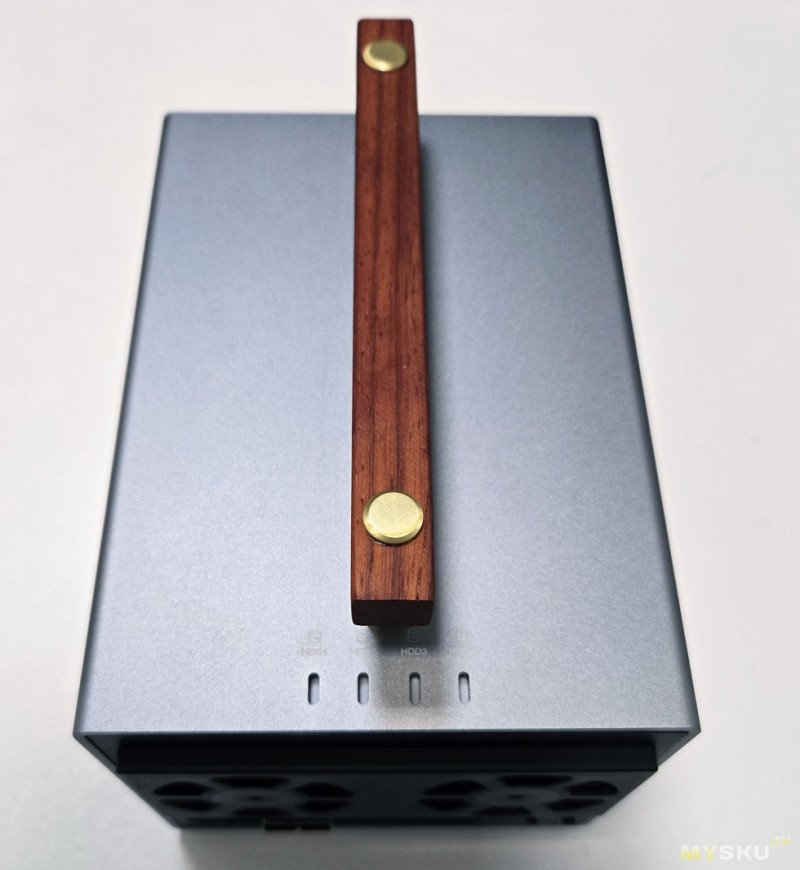

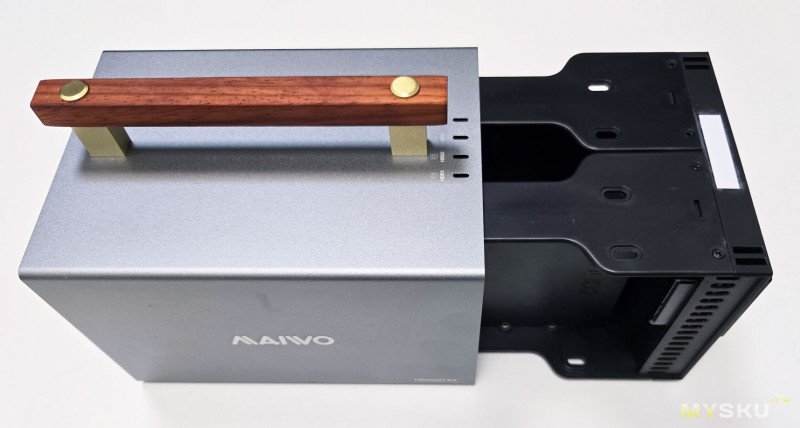

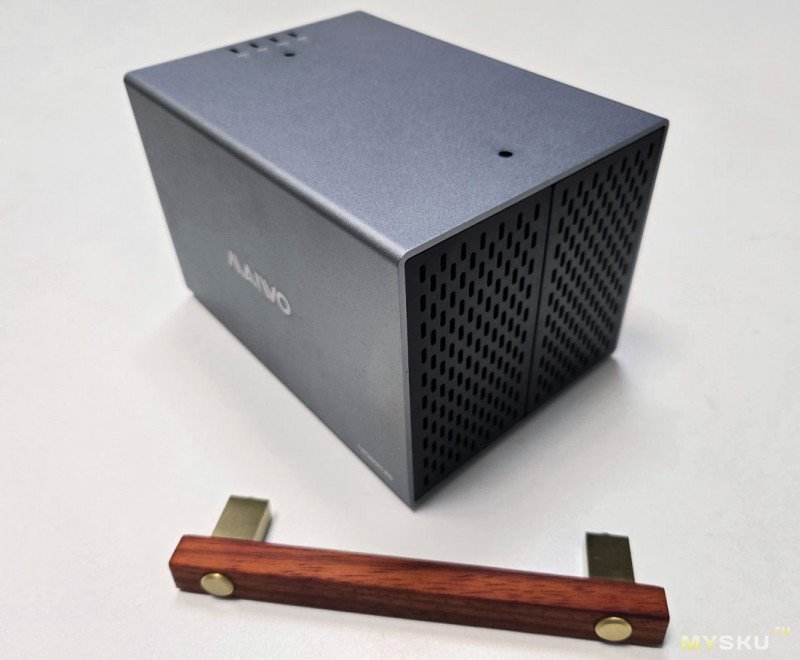

Сверху красуется уникальный элемент конструкции — деревянная ручка для переноски:
Такого я ещё не встречал ни у одного другого производителя. Вспоминается старый анекдот про то, что «зато у советских микросхем самые удобные ручки для переноски». Так и вижу, как владелец этого чуда несёт его в руке, весело помахивая четырьмя HDD… Впрочем, если кому-то данный дизайнерский элемент покажется чужеродным, то его легко снять, т.к. он крепится парой винтов:

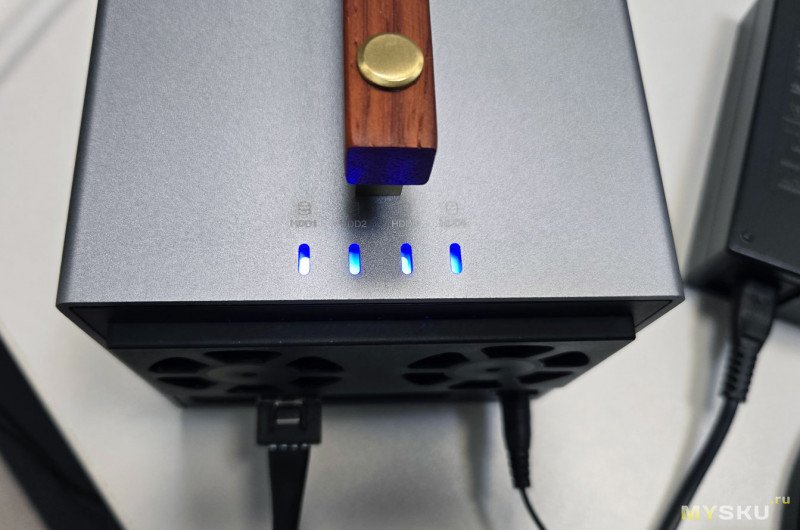

Ну и шедевр эргономики — 4 индикатора HDD расположены на верхней стороне около заднего края.

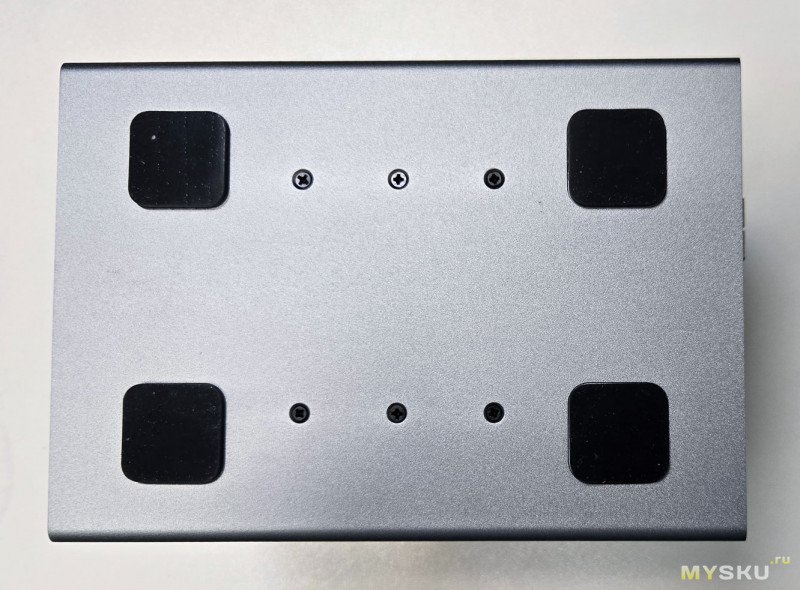

Снизу 6 винтов и крупные мягкие резиновые ножки, хорошо препятствующие скольжению корпуса:
Открутив эти 6 винтиков можно выдвинуть содержимое:

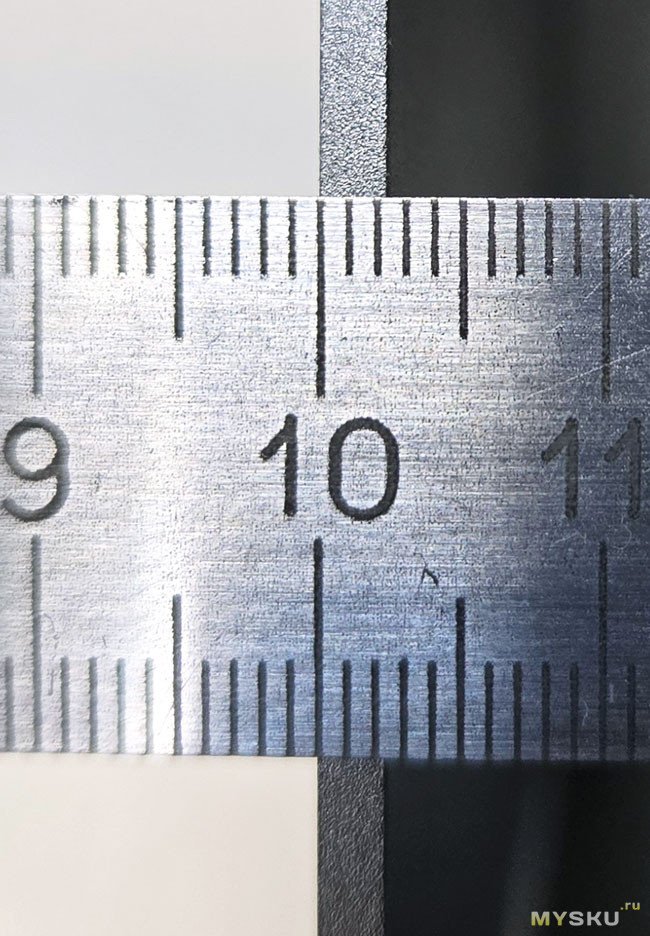

Очень понравился материал корпуса — алюминиевый профиль со стенками толщиной больше 2 мм:

Начинка

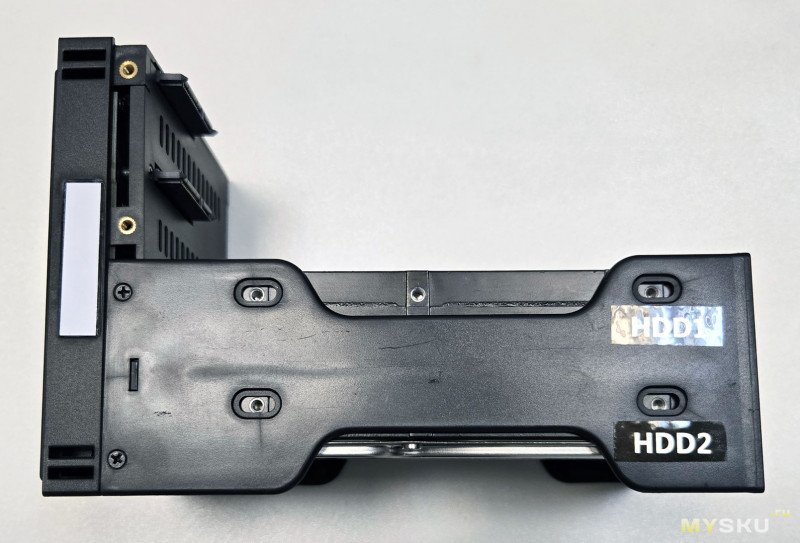

Два одинаковых пластиковых кронштейна, прикрученные к задней части:

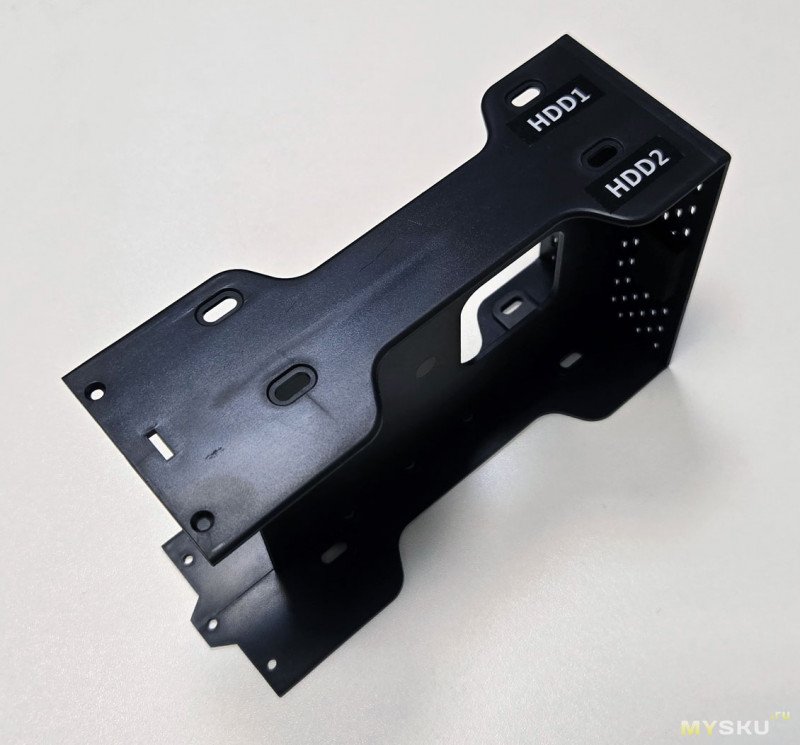

Откручиваю 5 винтиков и снимаю первый:
Креплений для 2.5" накопителей вообще не предусмотрено…

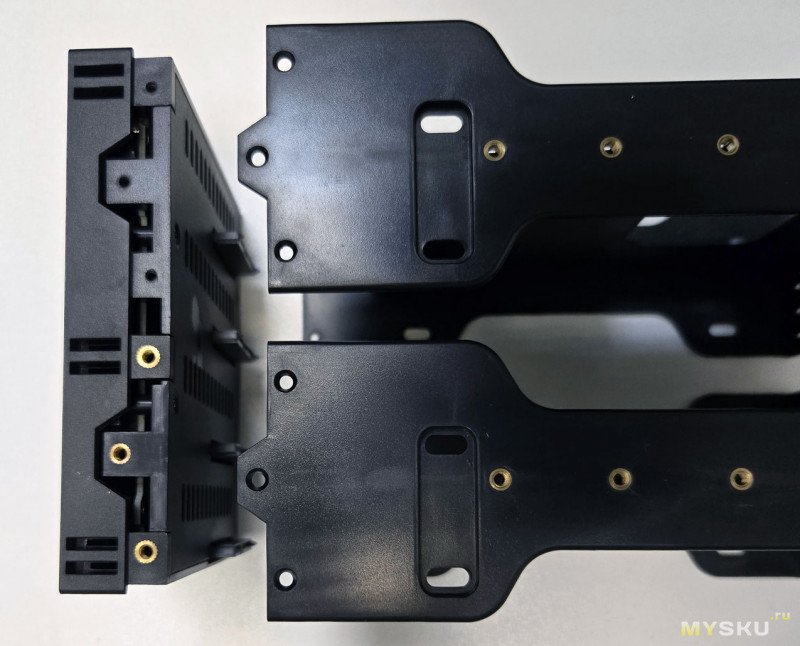

Теперь откручиваю второй:

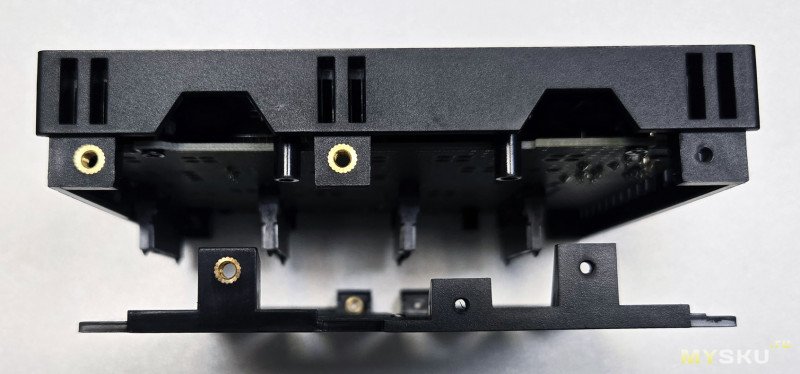

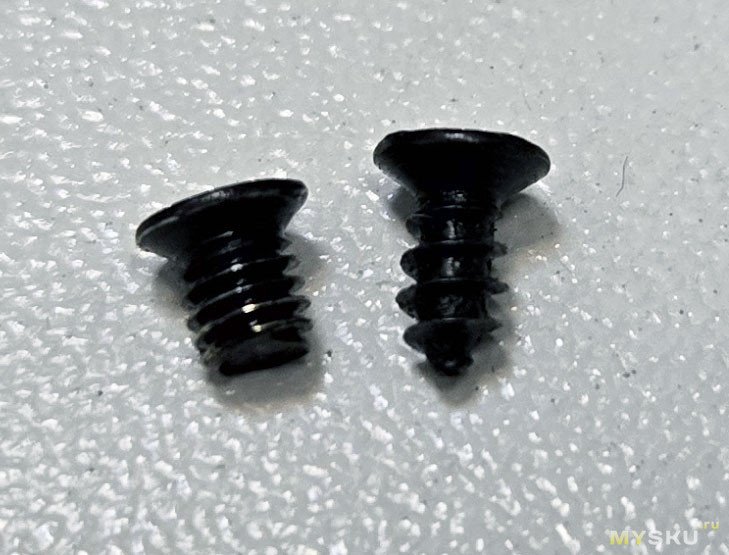

Ещё не устали удивляться? Если первый крепился винтиками в латунные закладные, то второй — саморезами прямо в пластик:

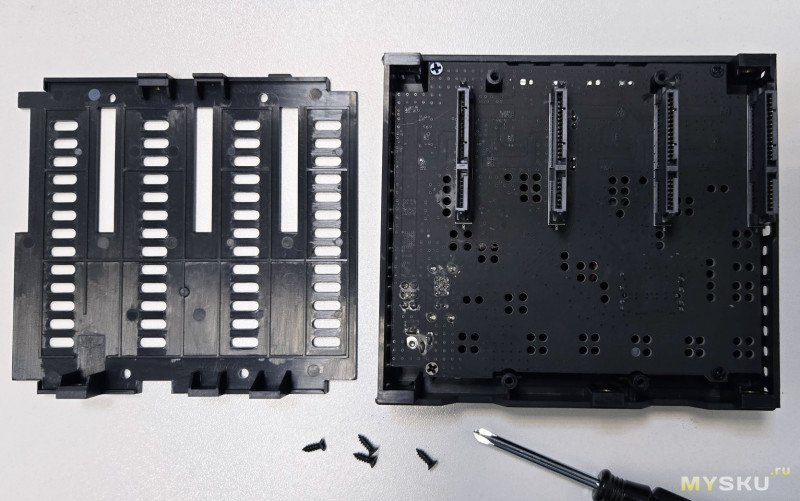

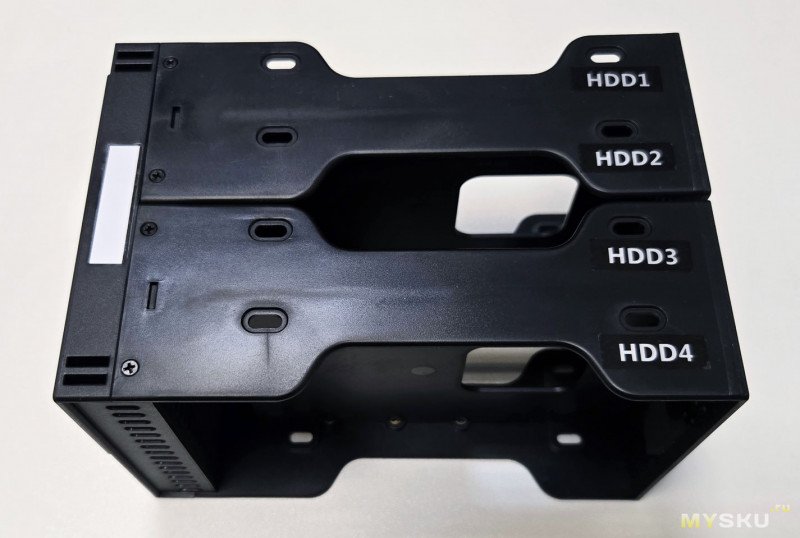

Оставшаяся часть без кронштейнов:

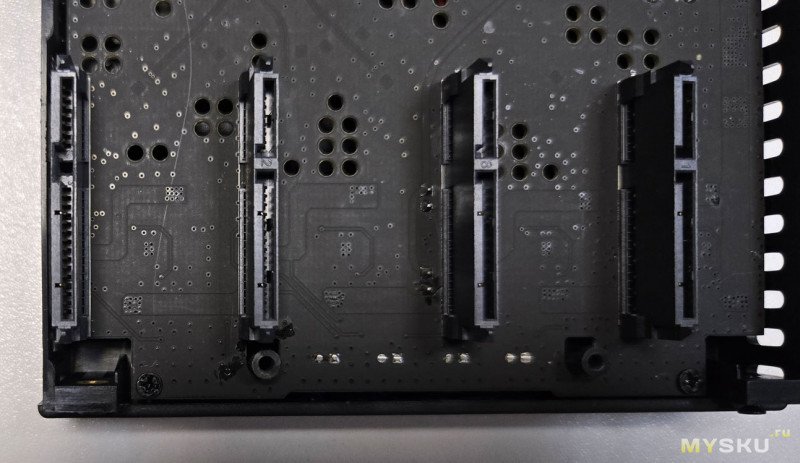

Четыре разъёма SATA. Ну вот что мешало поставить сюда SAS? Ведь своих мозгов у этой штуки всё равно нет, она предоставляет только питание и электрические контакты от контроллера к этим четырём разъёмам. Стоят они одинаково. Видимо, не хотели держать на складе лишнюю позицию.

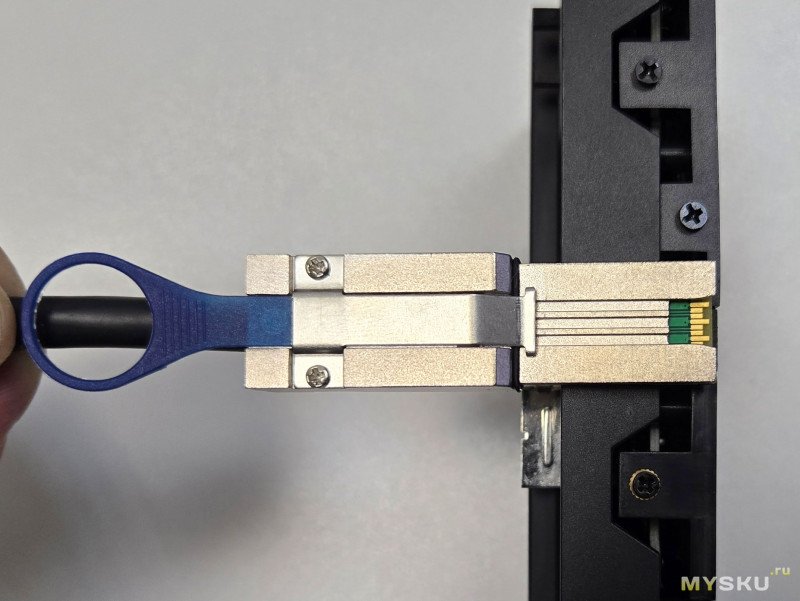

Приложил внешний штекер:
Святая простота! Так вот почему сюда воткнули гнездо для внутреннего — он банально заметно короче, а для использования внешнего пришлось бы увеличить толщину, лишившись унификации с USB версиями док-станций.

Откручиваю 4 самореза и снимаю перегородку:

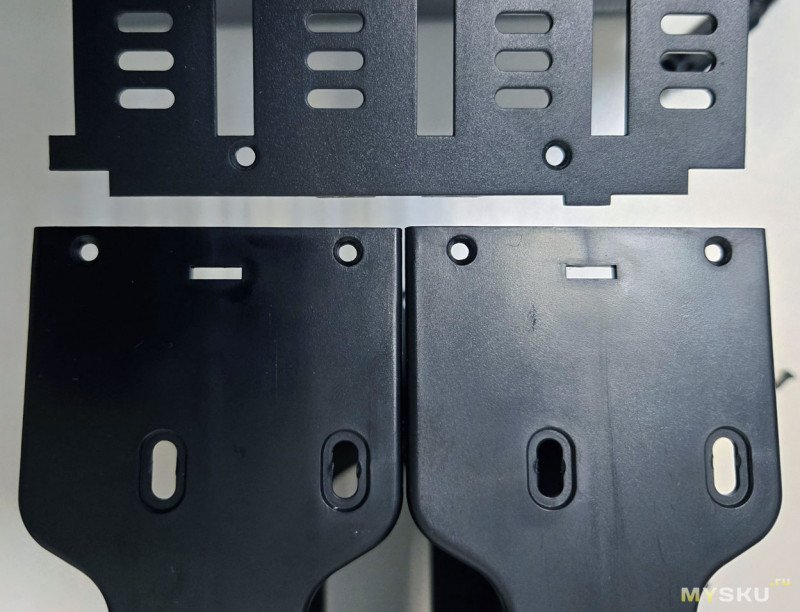

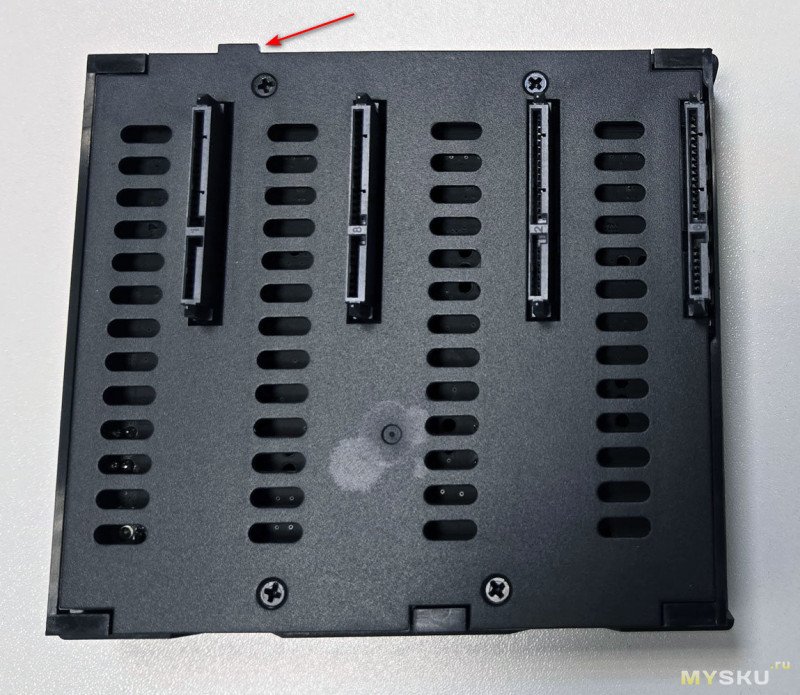

Видно неодинаковое расположение упоров в левой и правой частях. И на предыдущем фото стрелкой показал только один из двух выступов, призванных дополнительно фиксировать кронштейны с дисками. Вот для наглядности:
Такое ощущение, что одна команда создавала 2-х дисковую модель, а потом какой-то студент за плошку риса её «растянул» до 4-х.

Убираю перегородку и обнаруживаю под ней вторую:
Глубинный смысл существования первой из них остаётся загадкой, т.к. её единственное предназначение — создавать дополнительные помехи воздушному потоку.
Откручиваю очередные 4 самореза:

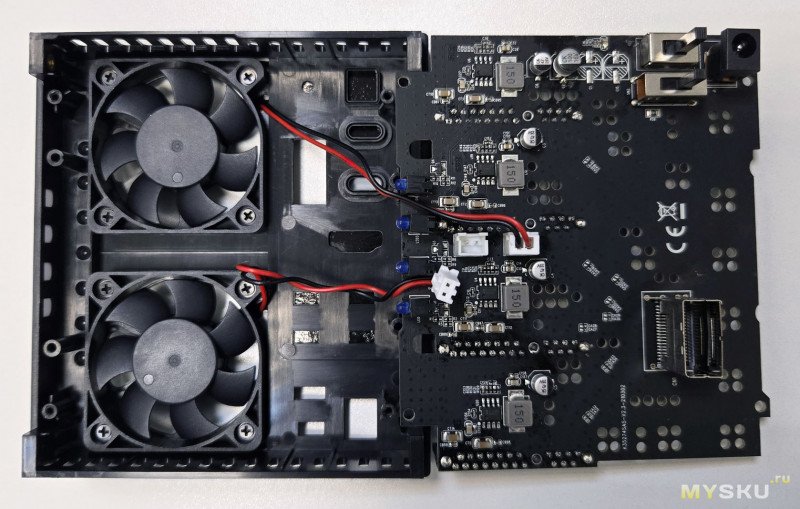

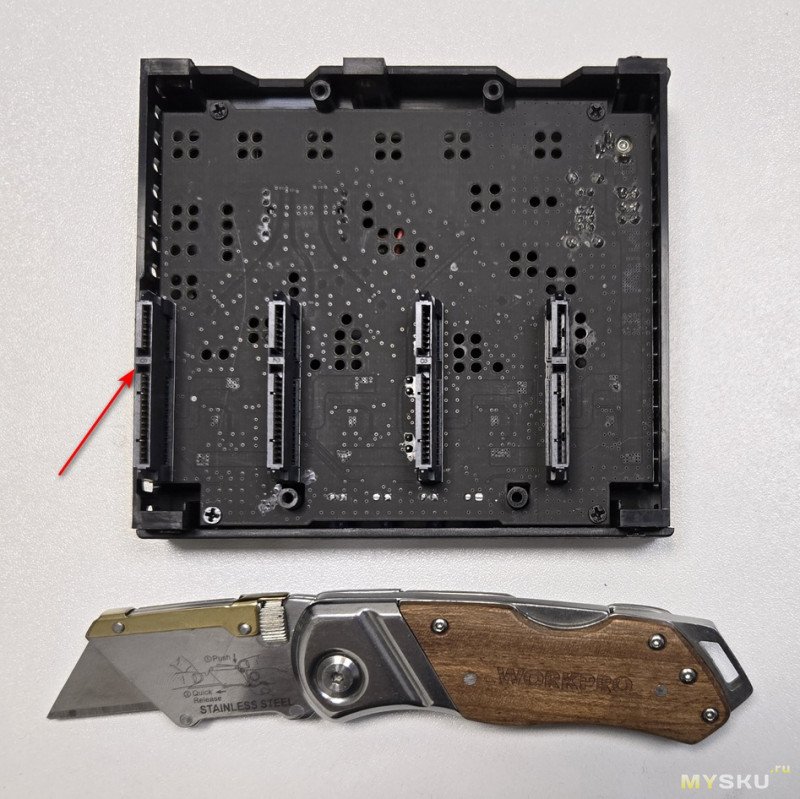

4 одинаковых понижайки из 12 в 5 В для питания HDD. Крупнее одна из них:

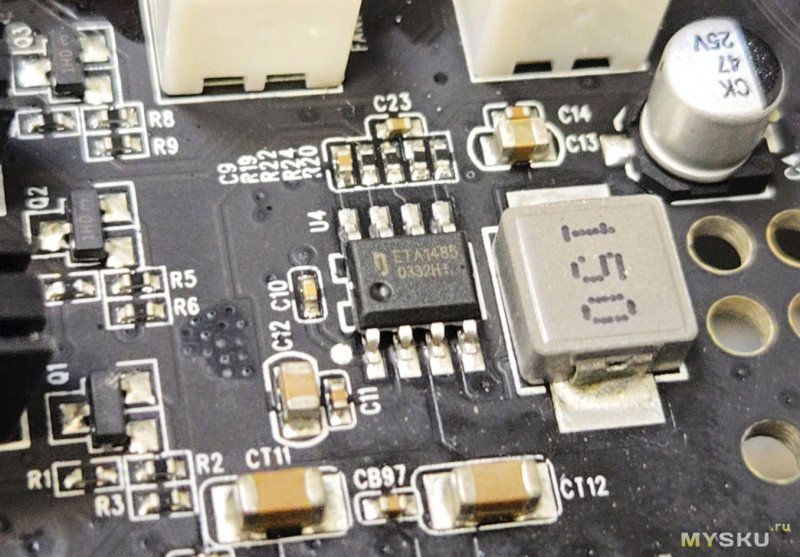

Чип — ETA1485, даташит тут. И это самый высокотехнологичный элемент данной поделки, если не считать внешнего блока питания.
Переключатель оборотов двух 5-см вентиляторов имеет 3 положения — выключено, маленькая скорость и большая скорость. А вот на плате для этой регулировки ничего не нашёл — нет никаких преобразователей, не говоря уж о датчиках температуры. Тогда просто измерил напряжение на контактах вентиляторов при трёх положениях переключателя: 0 В, 5 В и 12 В. Всё примитивно до безобразия… При 5 В воздушный поток рукой почти не ощущается, зато и вентиляторов не слышно, при 12 В дуют хорошо, но и шумят заметно.

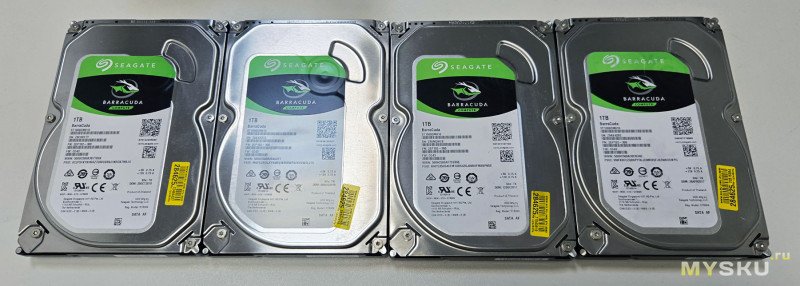

Собираю всё обратно и устанавливаю 4 HDD. Взял десктопные 1 ТБ Барракуды, оставшиеся после массового апгрейда офисных компов на SSD:
Не устали от косяков? Вот очередной:

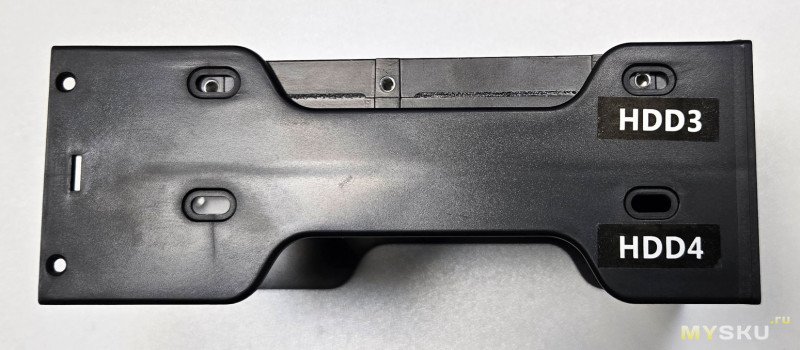

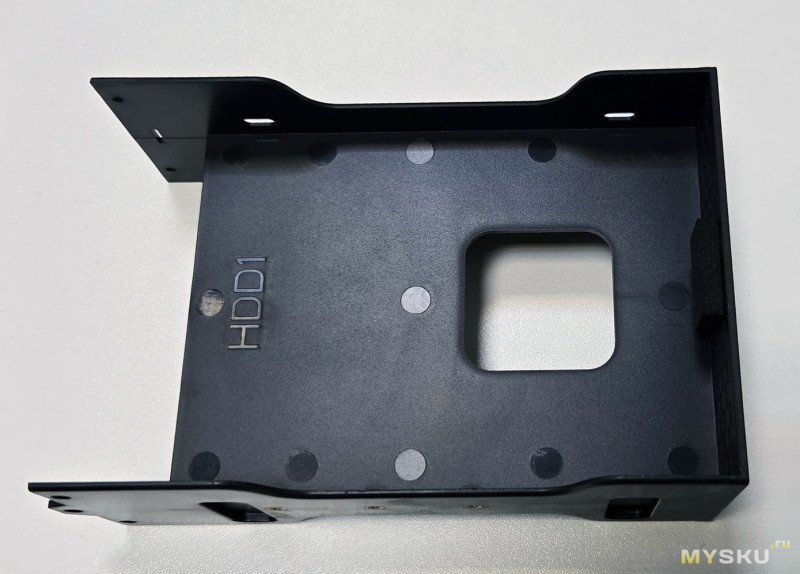

Вместо круглых отверстий для крепления HDD — пазы. Непонятно, в каком конкретном месте нужно прикручивать диски. Проверил: если в дальнем, то они не контачат с основной частью, если в ближнем, то потроха выступают из корпуса, так что идеальная последовательность такая: сначала прикрутить кронштейн, потом задвинуть диск до упора:

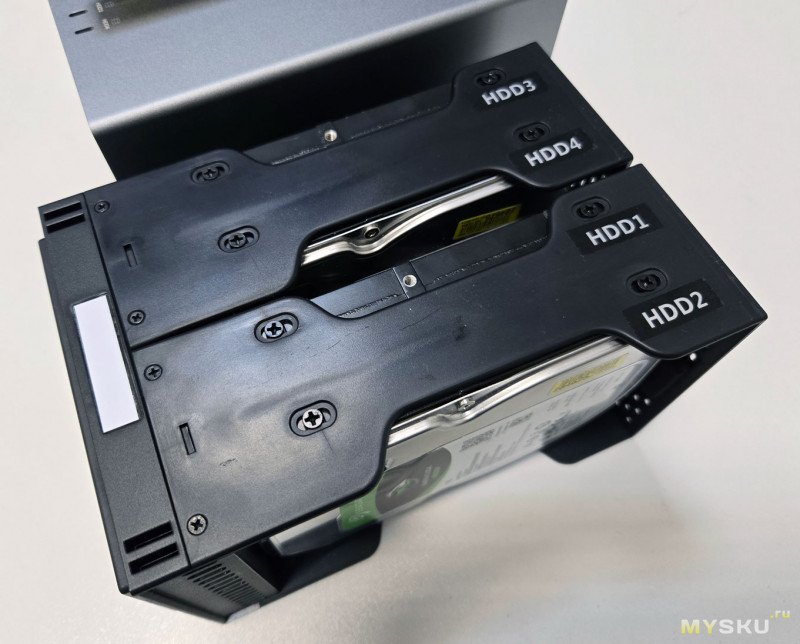

а после этого закрепить сами диски:
И теперь эту конструкцию можно вдвигать в корпус.
Причём, она симметричная, но если собрать не правильно, то дырки в корпусе не попадут напротив светодиодных индикаторов. Впрочем, от них всё равно нет пользы — всегда горят непрерывно.

Вот теперь можно подключать док-станцию к компьютеру. Поскольку мозгов у неё «нет абсолютно» — она лишь предоставляет электрический контакт между дисками и контроллером, то полученный результат будет целиком и полностью зависеть от используемого контроллера SAS. Такие новые стоят дорого, но барахолки завалены б/у предложениями из списанных серверов, благо самые быстрые SAS 3 на 12 Гбит/с тут не нужны, достаточно SAS 2 на 6 Гбит/с. На Авито во время написания статьи было несколько предложений по 1500 руб., думаю, если подождать и поискать, то можно найти и дешевле.

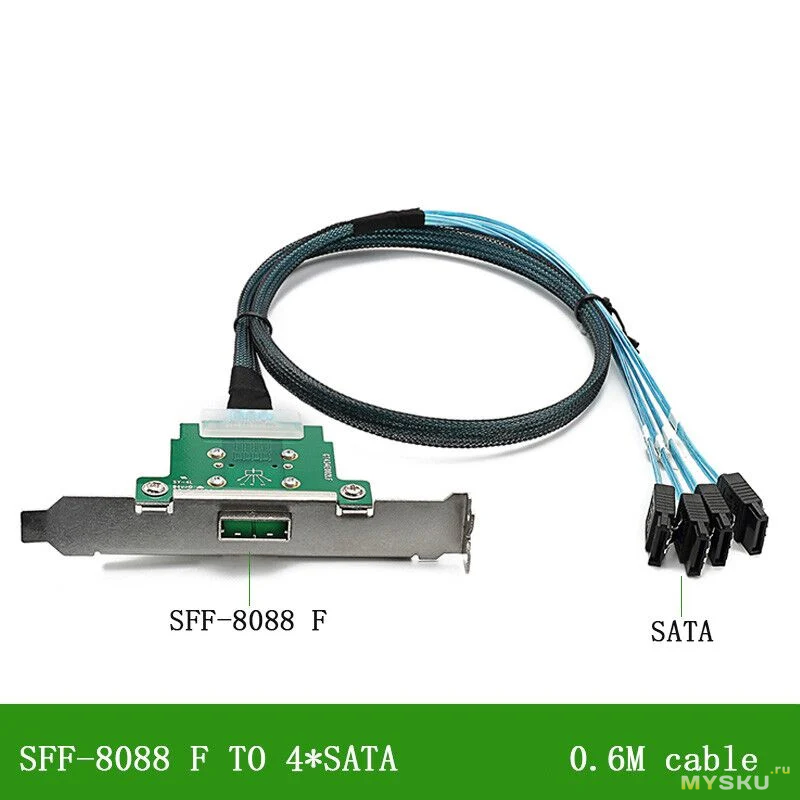

Если же у вас в компьютере нет свободного разъёма для контроллера, но есть свободные порты SATA, то можно поискать вот такую платку:
Правда, вещь это мало кому нужная, а потому редкая, и в продаже найти такую заметно сложнее. Хотя одно подобное предложение на том же Авито я встретил.

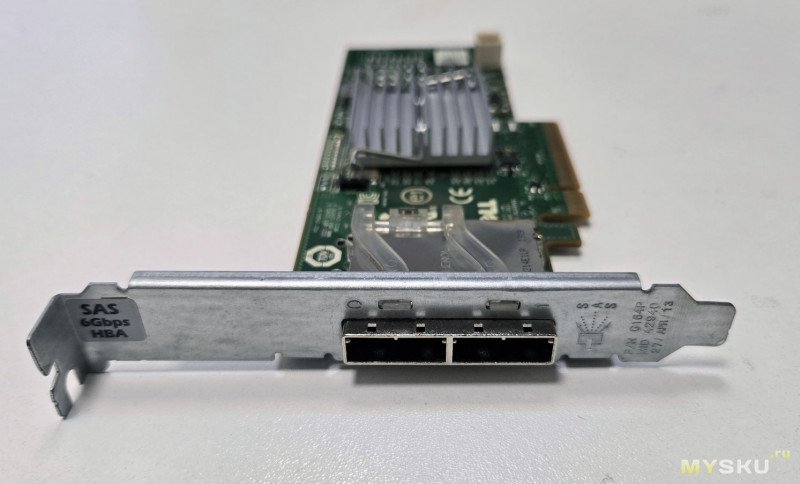

Я же для теста буду подключать вот к этому контроллеру, снятому со старого сервера:
Его прелесть в том, что: 1 — для него не нужно вручную искать и устанавливать драйвер, даже десктопная Windows его опознаёт и настраивает самостоятельно; и 2 — он полностью лишён RAID функций, так что любые подключенные диски будут сразу видны в системе.

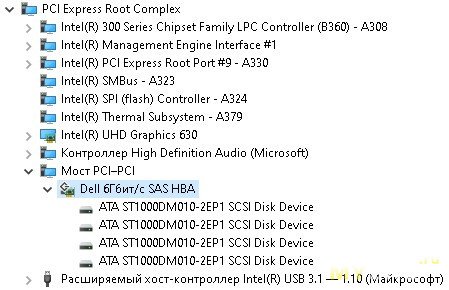

Так как контроллер поддерживает горячую замену, то прям на лету подключаю док-станцию. Результат в Диспетчере устройств Windows:

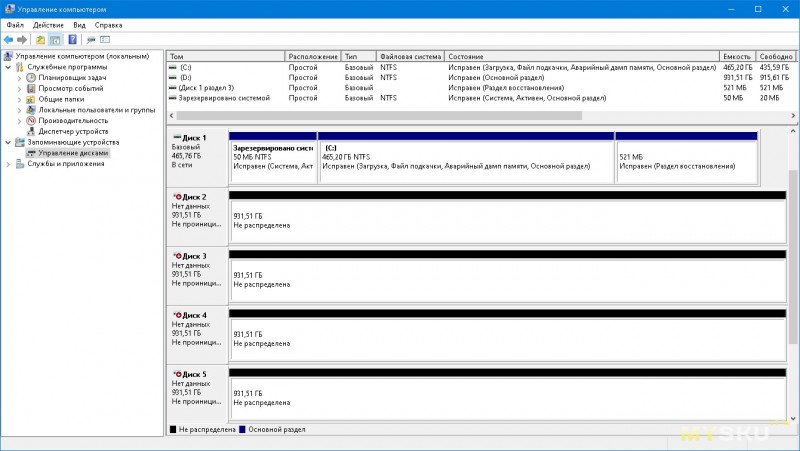

и в Управлении дисками:
Можно создавать разделы и начинать пользоваться.

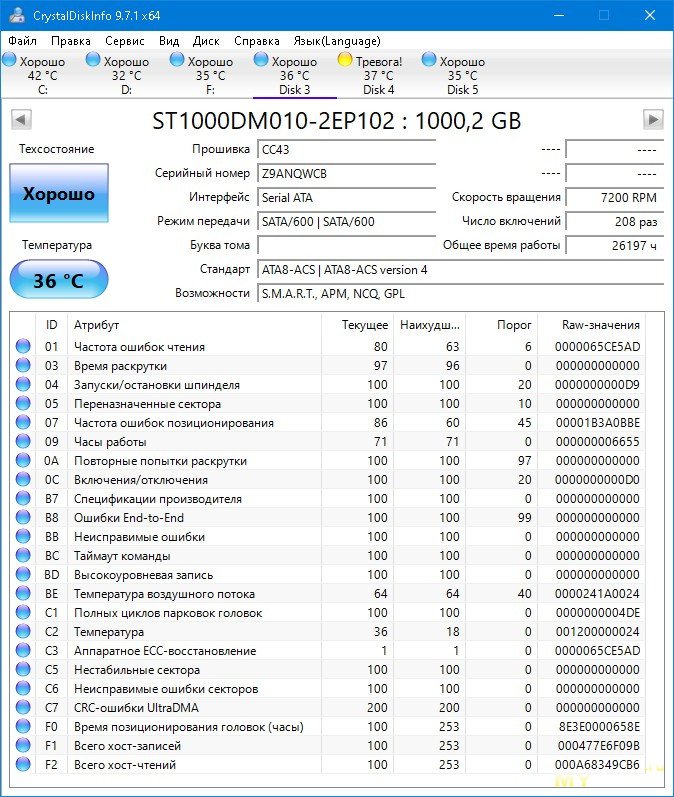

Диски SATA, прекрасно виден их SMART. Оказывается, одному из них уже поплохело.

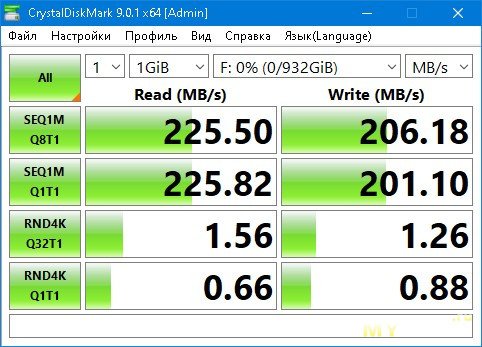

Скорости обычные для этой модели HDD:

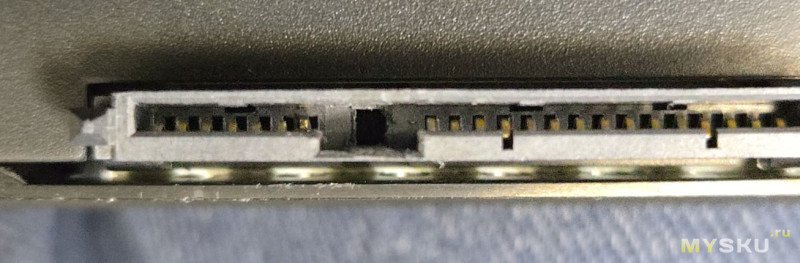

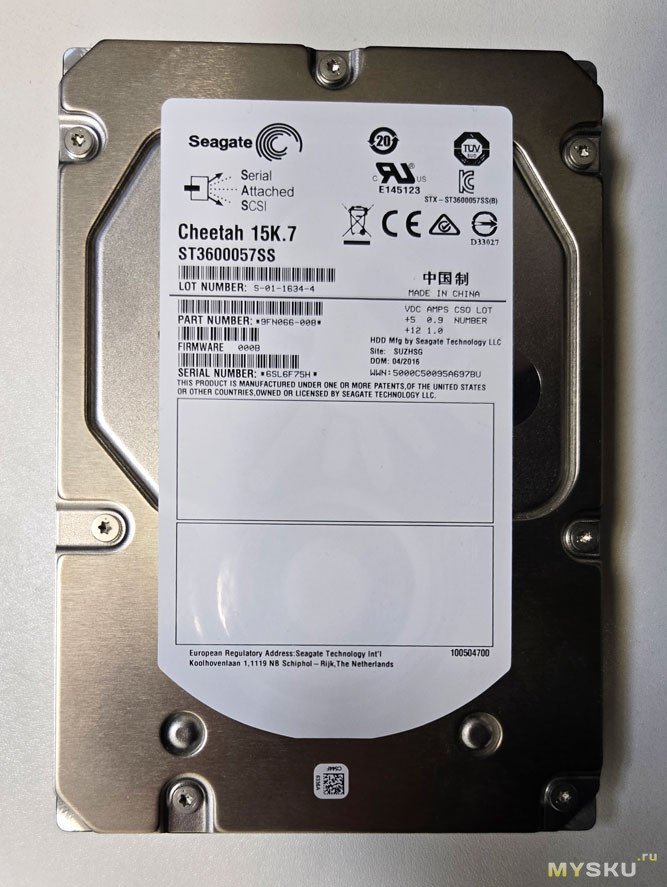

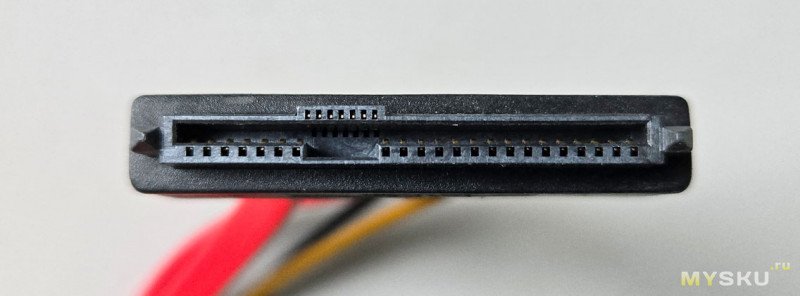

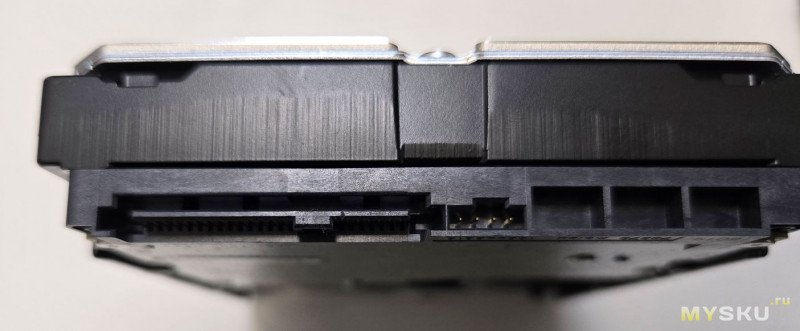

Я уже писал, что очень жаль, что в устройстве с разъёмом SAS, предназначенным для подключения к контроллеру SAS, распаяны колодки для дисков SATA. Отличия у них только в ключе, и ничто не помешало бы тут нормально работать и дискам SAS. Я решил это упущение исправить. Есть SAS HDD:
Который должен подключаться к соответствующему разъёму, типа такого:
Значит наши разъёмы нужно немножко «доработать»:
Удивительно, но это оказалось проще, чем я думал:
На крупном плане видно, что ключ внутри пустотелый, всего лишь с тоненькими стенками:

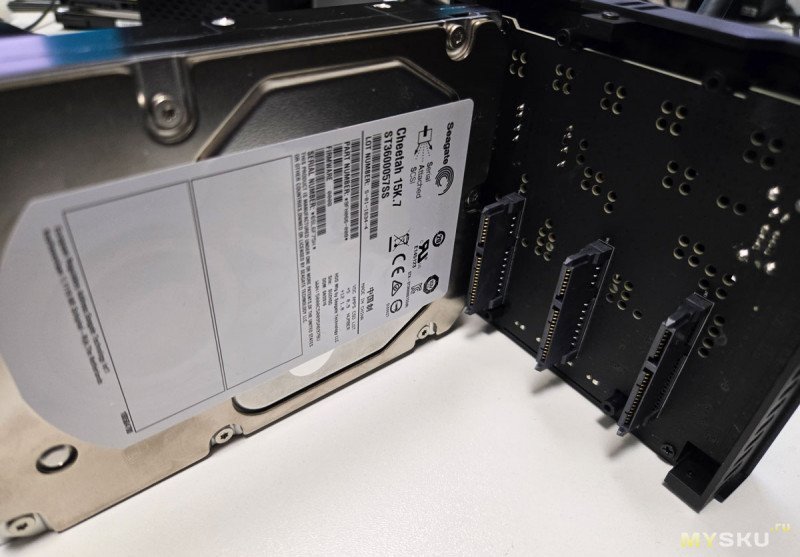

Подключаем, для проверки даже не собирая корпус:
Включаем питание и:

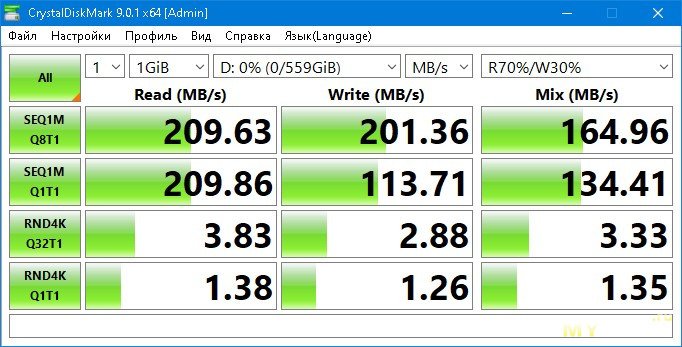

Работает!
При необходимости вырежу ключи у оставшихся трёх разъёмов.

Мои впечатления о док-станции:
+ Классный толстый металл корпуса
+ Стоит дёшево относительно аналогов
— Всё остальное

Впрочем, всё же работает, а альтернатив как-то особо не видно.

Кстати, об альтернативах. Если не брать кустарные поделки из б/у серверных корзин, то я нашёл одно предложение:

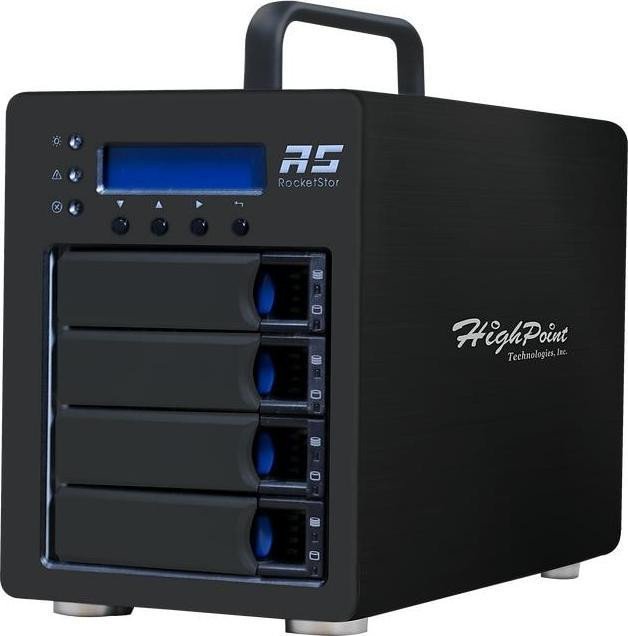

HighPoint RocketStor 6434TS
$449.00 с контроллером к комплекте и доставкой через посредников

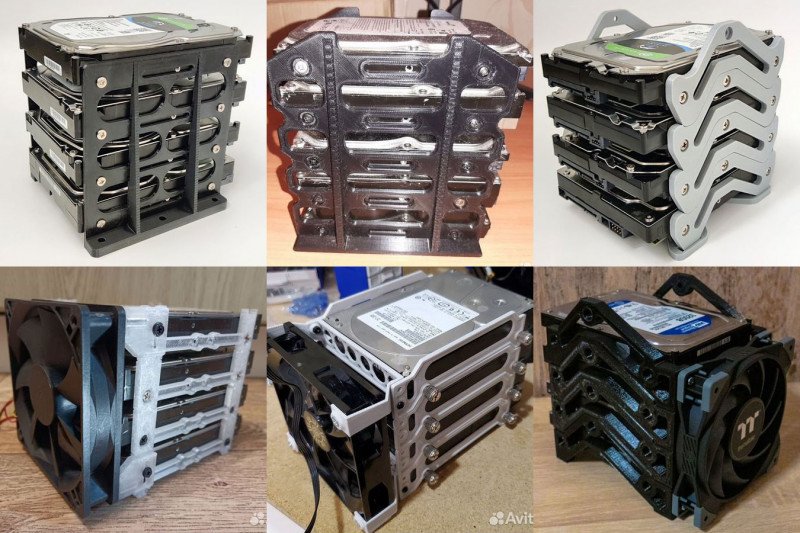

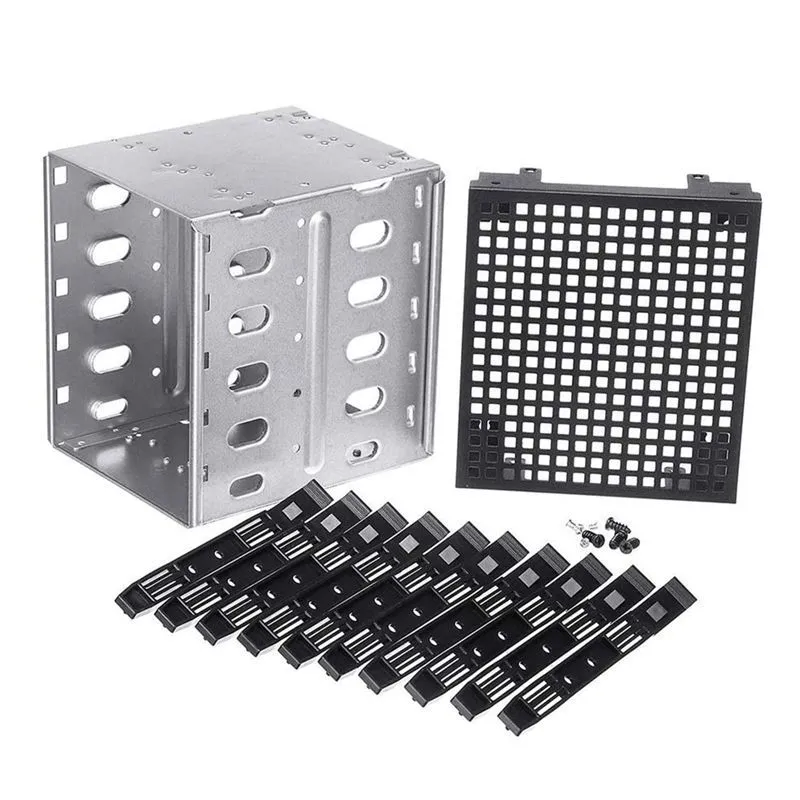

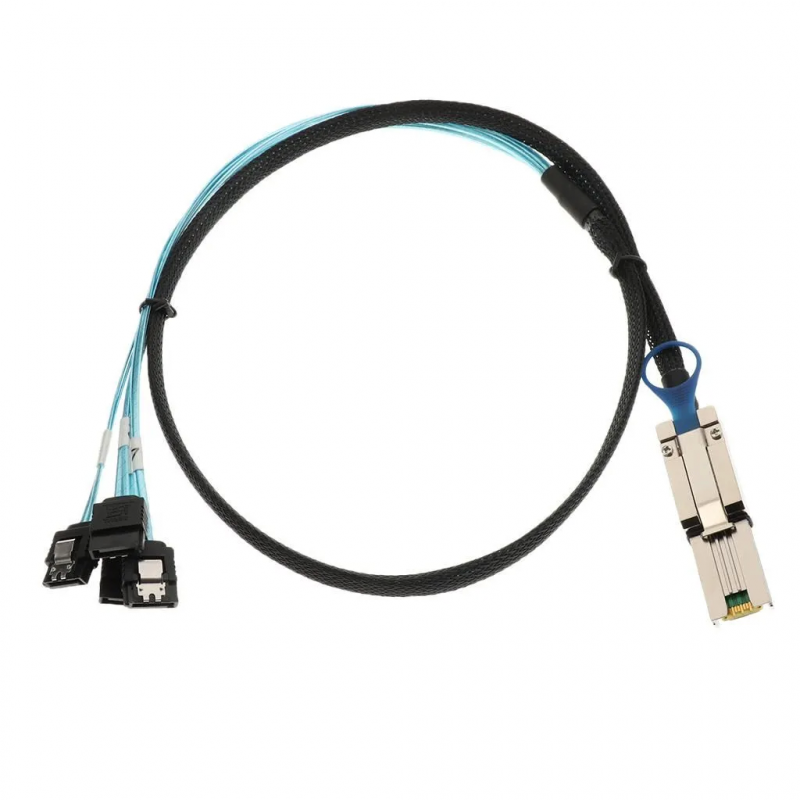

А если хочется подешевле и чешутся руки, то
