DAS TerraMaster D8 Hybrid 2: Идеальный компаньон для домашнего сервера (4×HDD + 4×NVMe)

Друзья, всем привет!

Я часто экспериментирую с конфигурацией домашнего сервера, и несмотря на то, что устройства «всё в одном» — это безусловно удобно, я остаюсь убеждённым сторонником модульности. «Мозги» сервера могут меняться и совершенствоваться, при этом хранилище для дисков, по сути, не нуждается в постоянном апгрейде. В TerraMaster это понимают и выпускают устройства, предназначенные стать компаньонами домашних серверов или NAS-систем, именуемые DAS (Direct-Attached Storage, система хранения данных с прямым подключением). Приглашаю познакомиться с этим устройством, посмотреть на его возможности и понять, какие у него преимущества и недостатки ↓

Технические характеристики TerraMaster D8 Hybrid 2

Накопители и хранилище

• Количество слотов для дисков 3.5"/2.5": 4 слота
• Совместимые типы дисков (SATA): 3.5" SATA HDD, 2.5" SATA HDD, 2.5" SATA SSD
• Количество слотов M.2: 4 слота
• Совместимые типы дисков (M.2): PCIe NVMe M.2 2280 SSD
• Поддерживаемые файловые системы: NTFS, APFS, Mac OS Extended, FAT32, EXT4, exFAT
• Максимальная емкость: 152 ТБ (4 × 30 ТБ HDD + 4 × 8 ТБ M.2 SSD)
• Режимы RAID: SINGLE DISK (отдельные диски / JBOD)
• Режим сна HDD: Поддерживается

Интерфейсы и подключение

• Интерфейс подключения (USB Host): USB 3.2 Gen2 Type-C (до 10 Гбит/с)
• Разъем питания: DC IN 12V

Скорость чтения и записи (максимальная)

• SATA SSD:
• Чтение: до 560 МБ/с (1 × SSD) / до 1016 МБ/с (4 × SSD)
• Запись: до 520 МБ/с (1 × SSD) / до 960 МБ/с (4 × SSD)
• M.2 NVMe SSD:
• Чтение: до 1020 МБ/с (1 × M.2 SSD)
• Запись: до 980 МБ/с (1 × M.2 SSD)

Габариты и вес

• Размеры устройства (В × Ш × Г): 222 × 179 × 154 мм
• Размеры упаковки (В × Ш × Г): 300 × 275 × 186 мм
• Вес: 1.9 кг (нетто) / 3.1 кг (брутто)

Питание и энергопотребление

• Блок питания: 90 Вт
• Входное напряжение: 100–240 В переменного тока, 50/60 Гц (однофазное)
• Энергопотребление (HDD):
• В режиме чтения/записи: 40.8 Вт (с 4 × Seagate 22TB ST22000NM001E)
• В режиме сна: 9.8 Вт
• Энергопотребление (M.2 SSD):
• В режиме чтения/записи: 3.2 Вт (с Samsung 990 Pro 4TB)
• В режиме сна: 0.2 Вт

Охлаждение и шум

• Вентилятор системы: 120 × 120 × 25 мм (1 шт.)
• Режим работы вентилятора: Интеллектуальный (Smart)
• Уровень шума: 21.0 дБ(А)

Эксплуатационные параметры

• Рабочая температура: 0°C ~ 40°C
• Температура хранения: -20°C ~ 60°C
• Относительная влажность: 5% ~ 95% RH

Совместимость и сертификация

• Поддерживаемые ОС: Windows, macOS, Linux
• Гарантия: 2 года
• Сертификаты: CE, FCC, CCC, KC
• Экологические стандарты: Соответствие RoHS

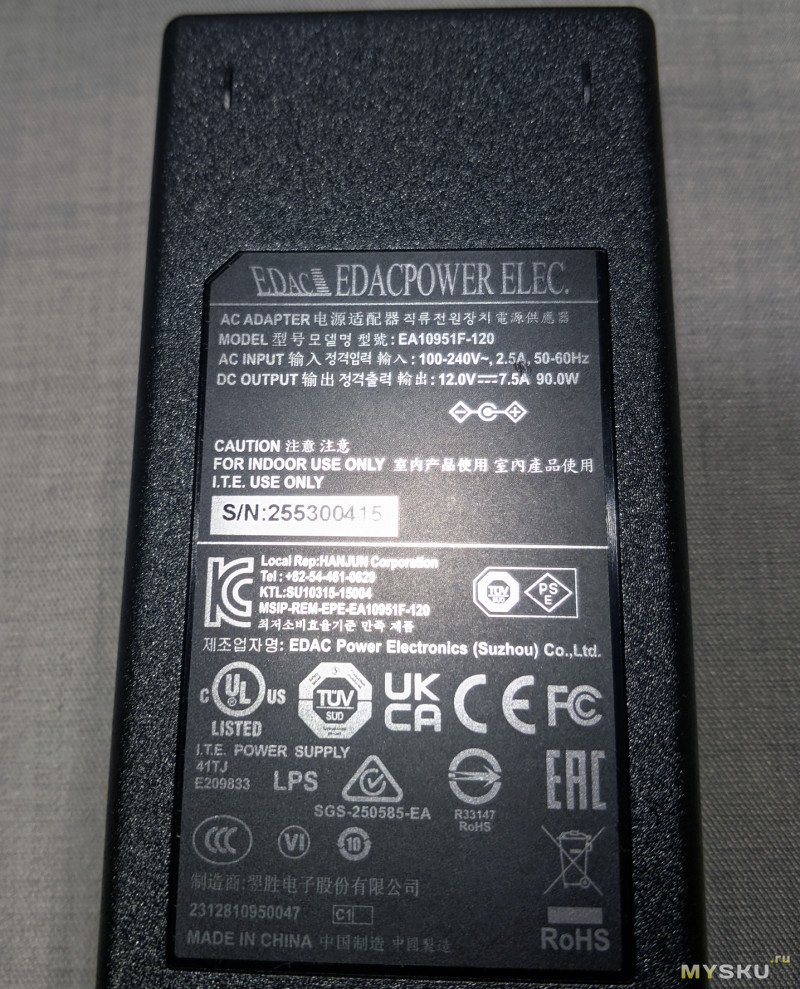

Адаптер питания выглядит достаточно качественно. Тяжёлый.

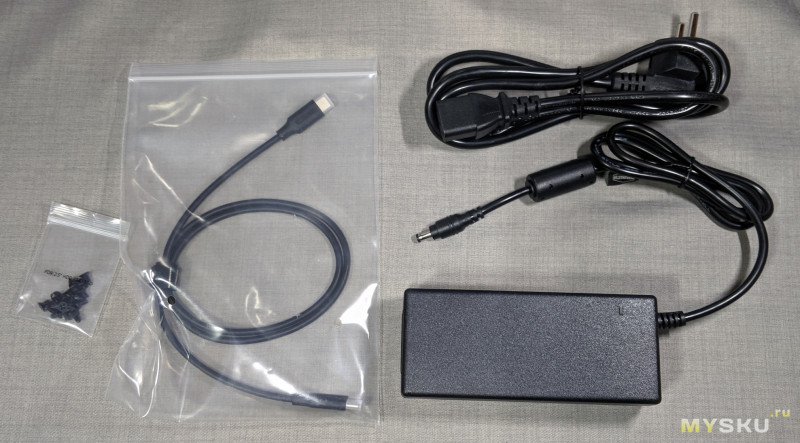

Комплект поставки

• Основное устройство TerraMaster D8 Hybrid 2 (×1)
• Кабель питания (×1)
• Кабель USB Type-C to Type-C (10 Гбит/с, 0.8 м) (×1)
• Адаптер питания (×1)

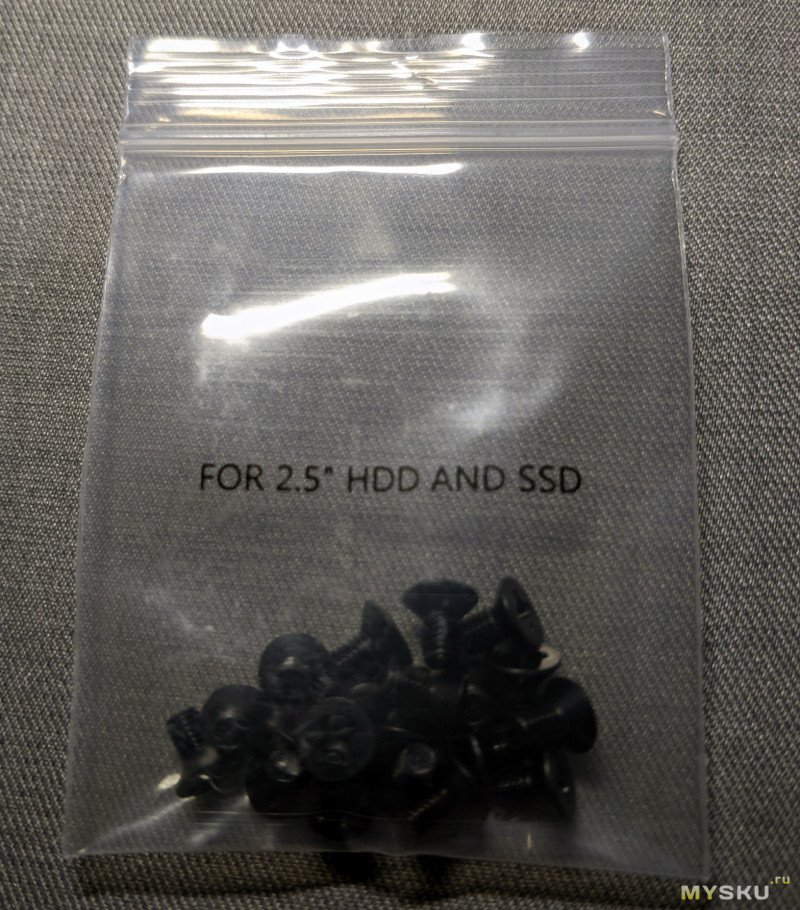

• Набор крепежных винтов

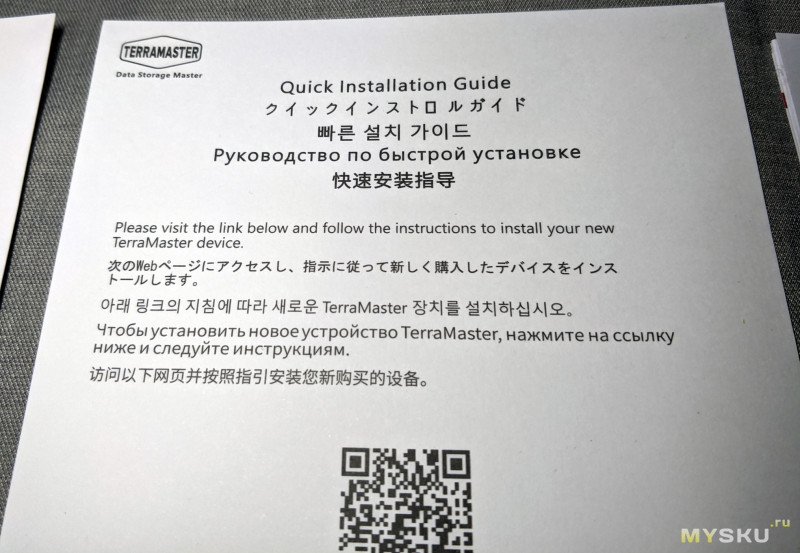

• Краткое руководство по установке (×1)
• Гарантийный талон (×1)

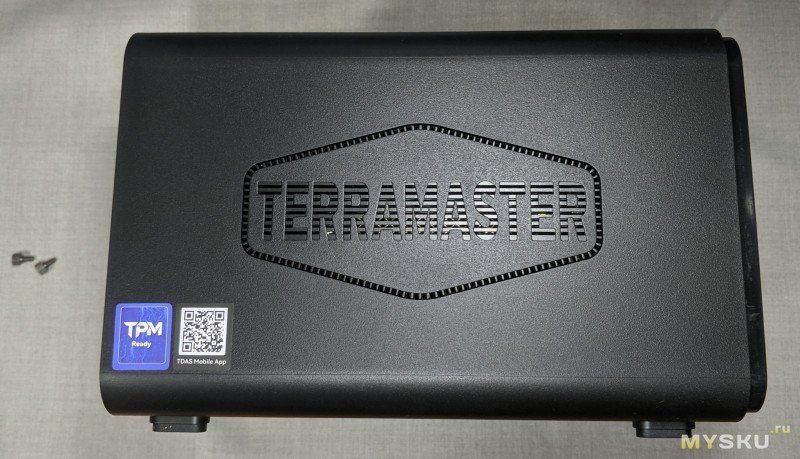

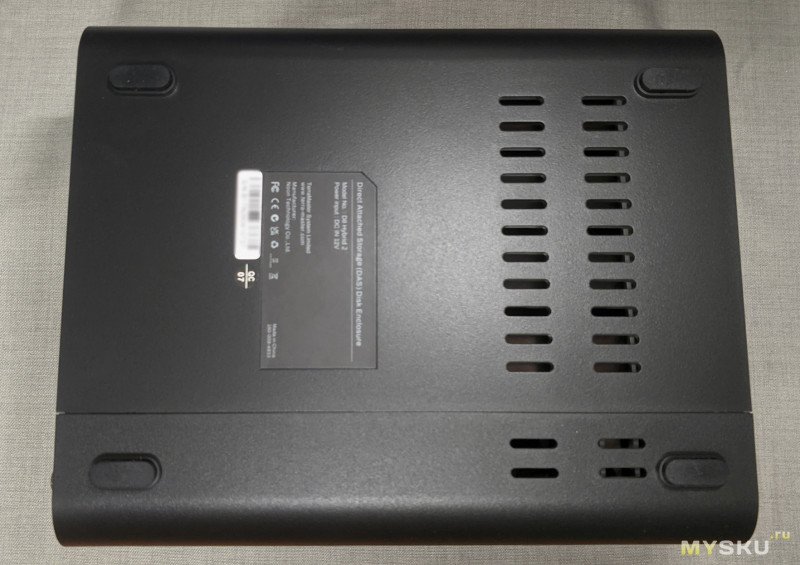

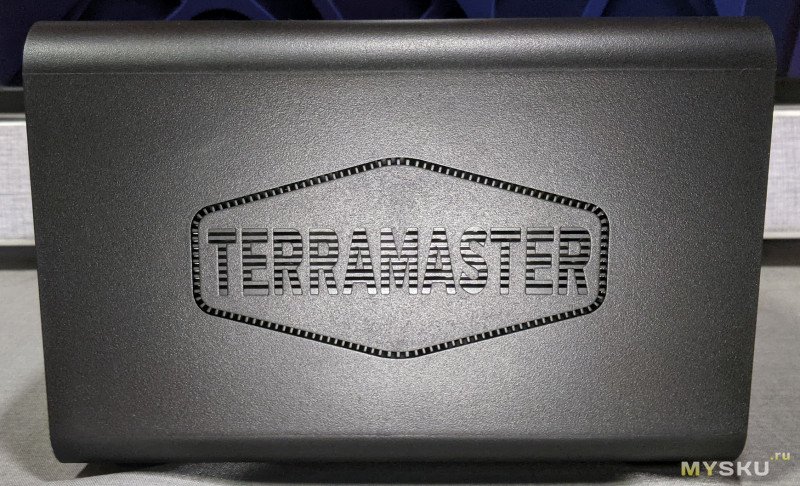

Устройство имеет консервативный и очень приятный внешний вид. Сборка качественная: ничего не болтается, не трещит и не люфтит. По периметру расположены вентиляционные отверстия. На боковых стенках они стилизованы под логотип TerraMaster — очень интересное решение как с технической, так и с дизайнерской точки зрения.

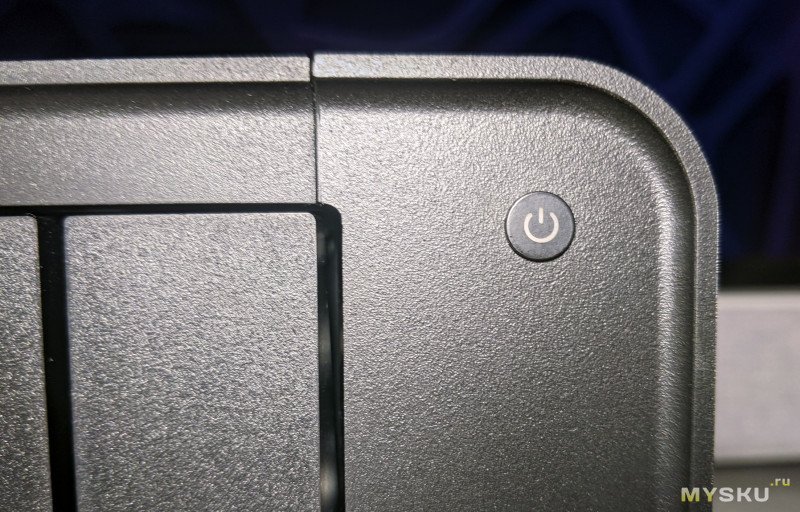

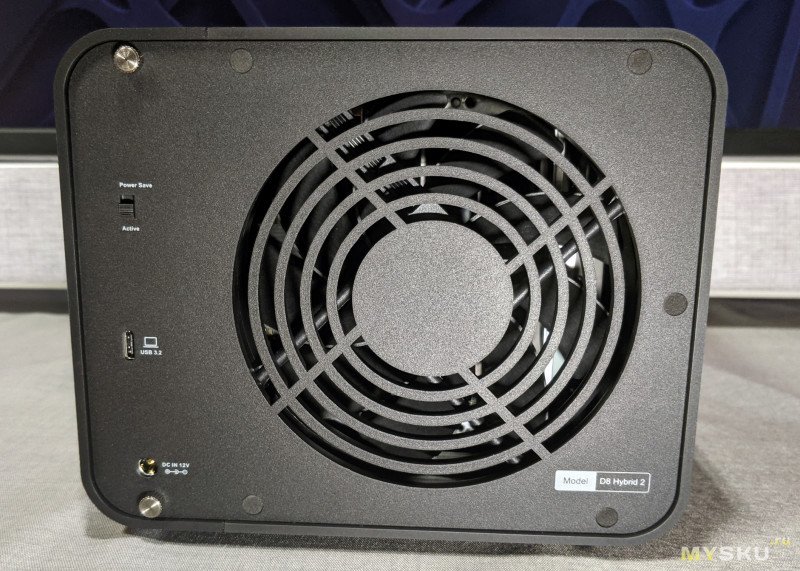

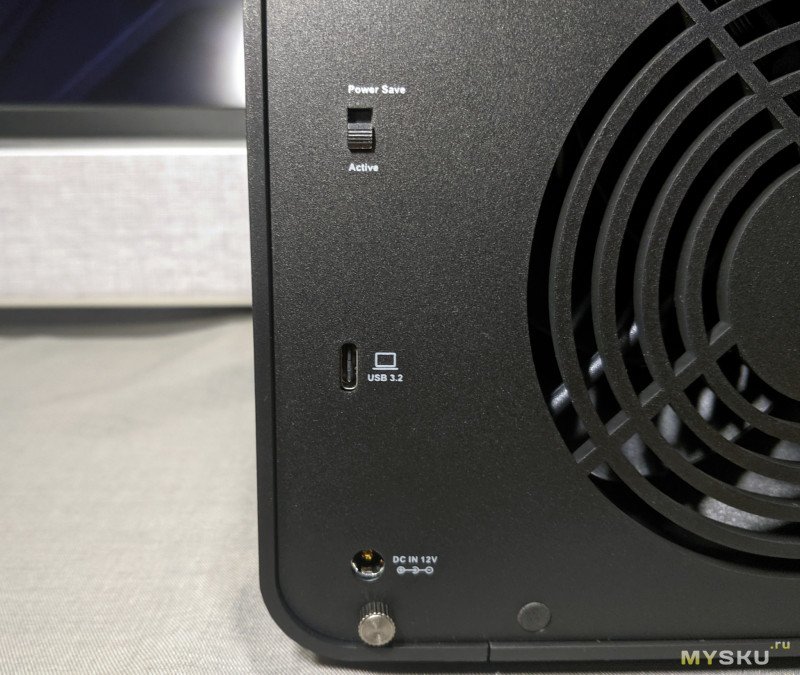

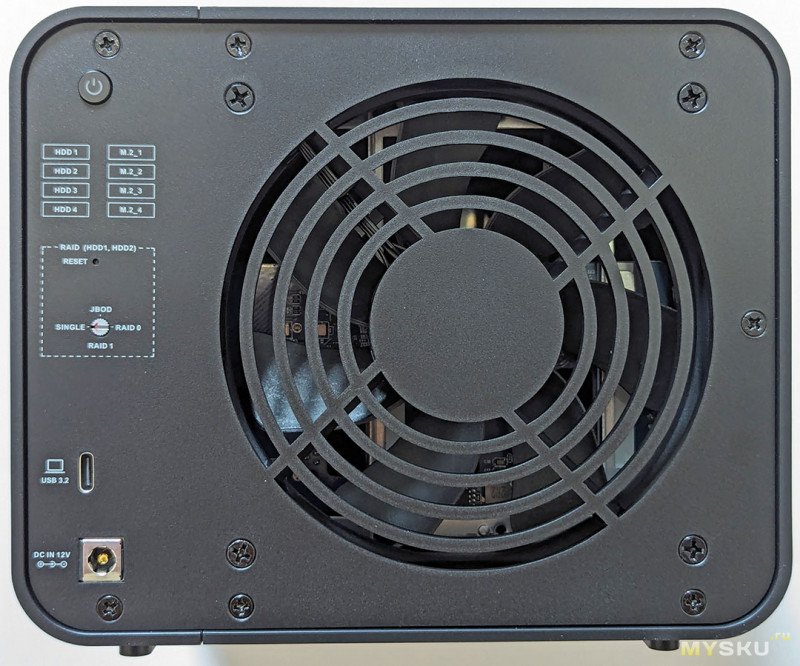

Органы управления — это кнопка включения и переключатель встроенных режимов энергопотребления: активный режим и режим сохранения энергии. Производитель называет это решение TerraMaster Power Management. Вот как технология презентуется на официальном сайте:

«Это собственная технология управления питанием, разработанная TerraMaster специально для устройств прямого подключения USB (DAS). Как уникальная инновация, она предназначена для оптимизации энергоэффективности, повышения безопасности эксплуатации и обеспечения более быстрого отклика данных в повседневных сценариях хранения».

В активном режиме всегда поддерживается работа контроллера и вентилятора, а в режиме сохранения энергии при засыпании дисков электроника хранилища тоже уходит в сон. Контроллер запоминает статус работы (включено или выключено) и после обесточивания и последующей подачи питания возобновляет предыдущее состояние. Также присутствует DC-порт питания (2.5×5.5 мм) и порт Type-C USB 3.2 Gen 2 (10 Гбит/с).

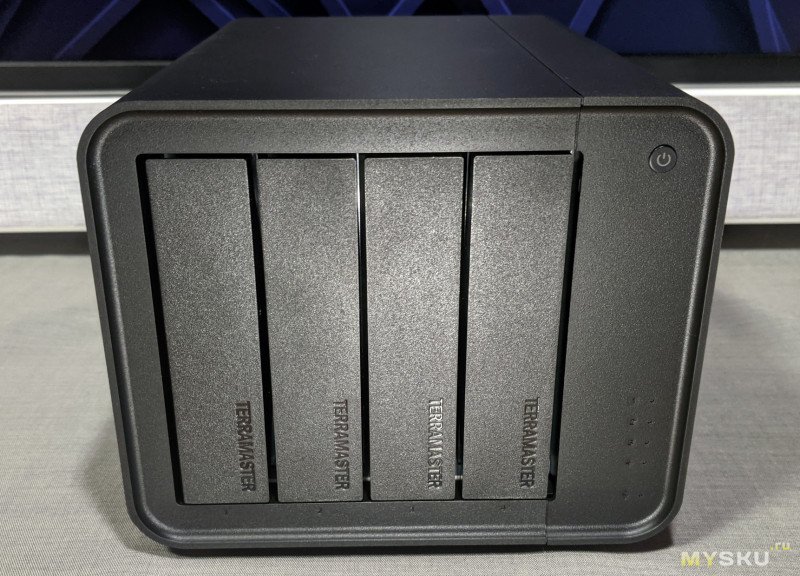

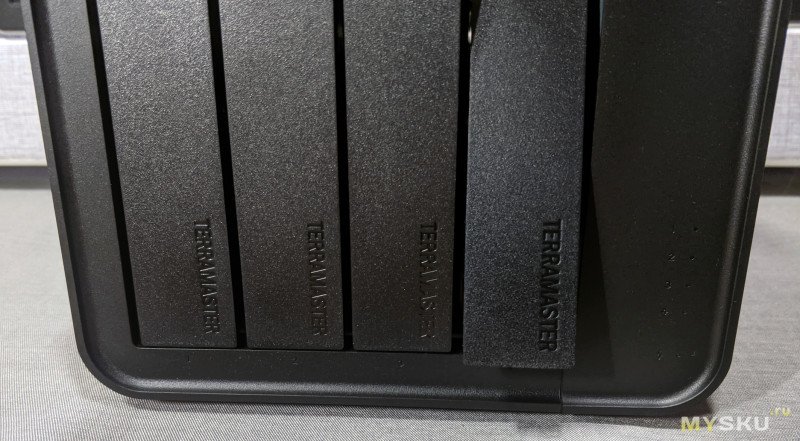

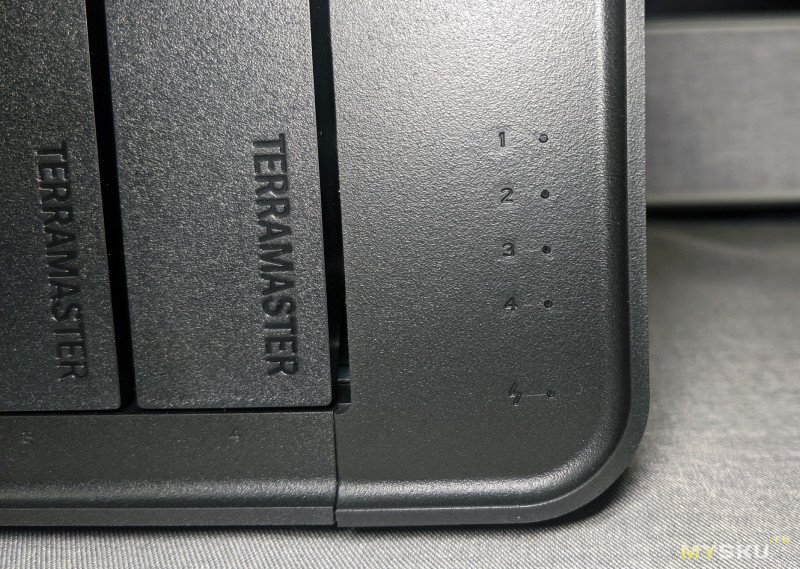

На передней панели находится индикатор работы, а также индикаторы активности дисков для каждого из отсеков корзины.

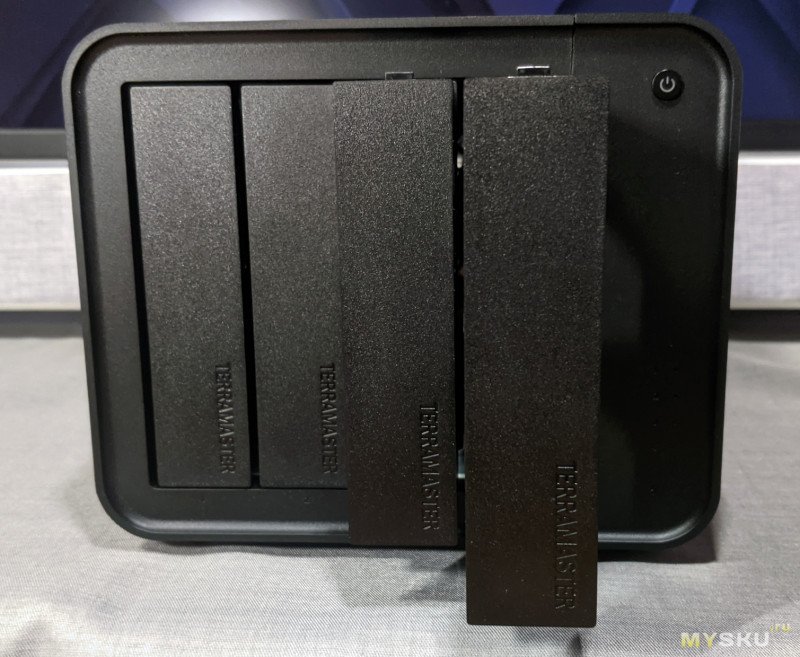

Сама корзина имеет модульную систему для «горячего» извлечения и установки дисков.

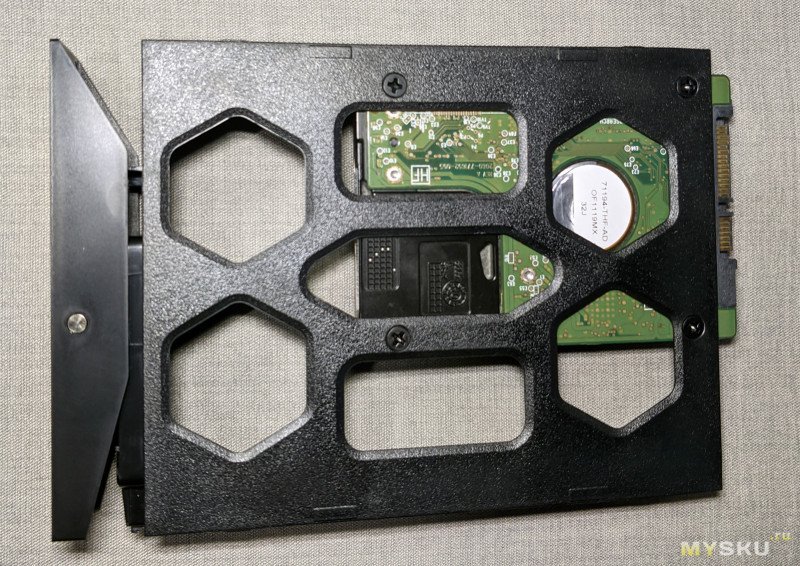

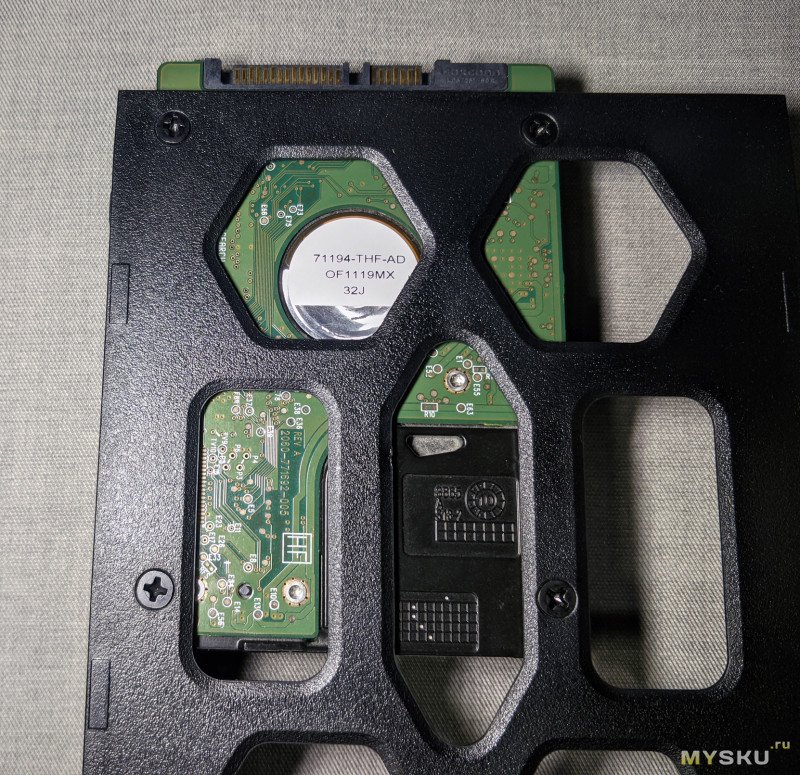

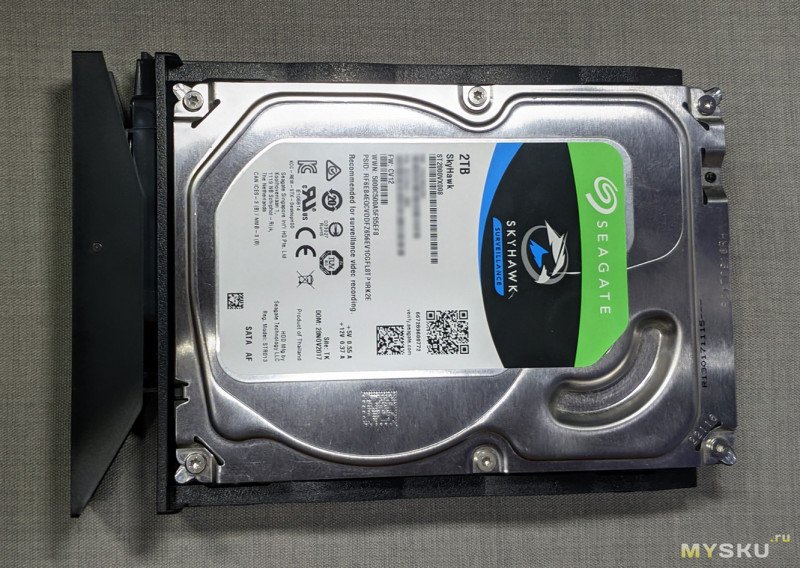

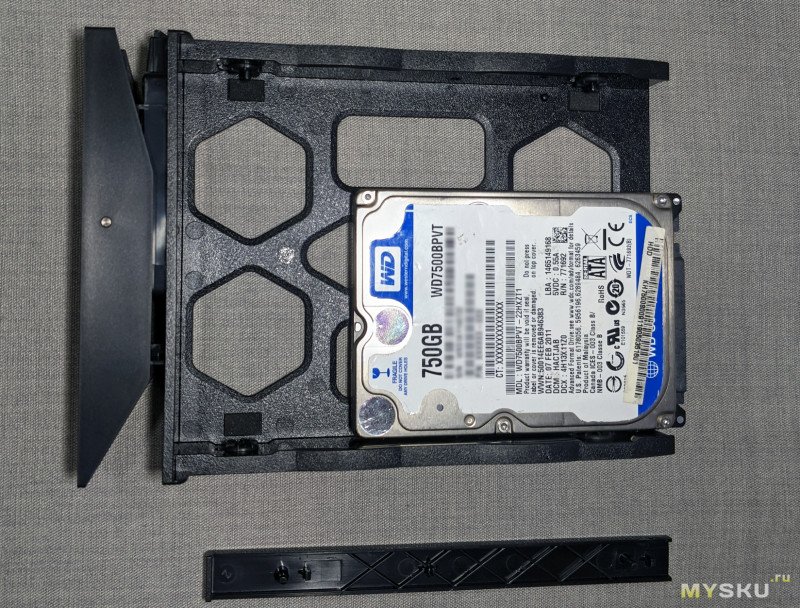

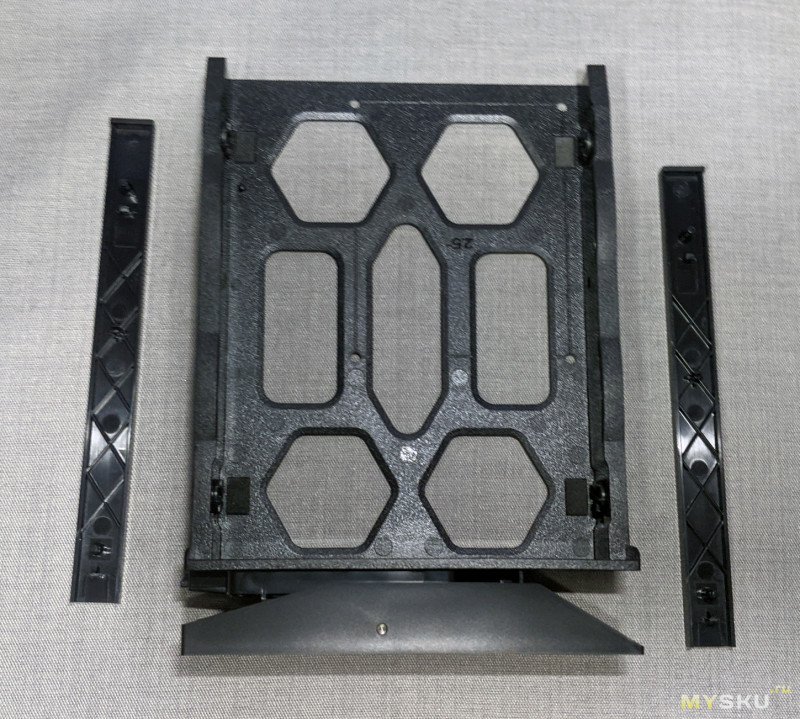

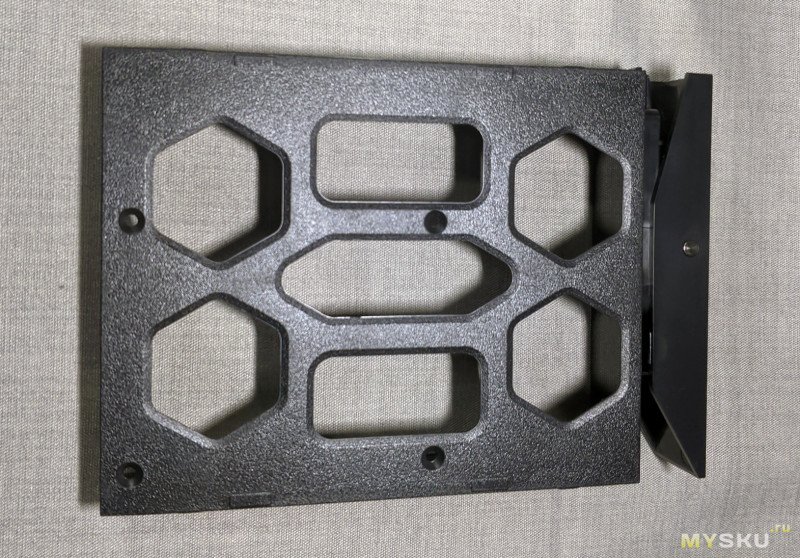

Модули универсальные — под диски 3.5" и 2.5". Монтаж больших дисков происходит безвинтовым способом: диск устанавливается, и по бокам защёлкиваются прижимные пластины. Маленькие диски монтируются с помощью комплектных винтов снизу, а боковая прижимная пластина при этом не используется.

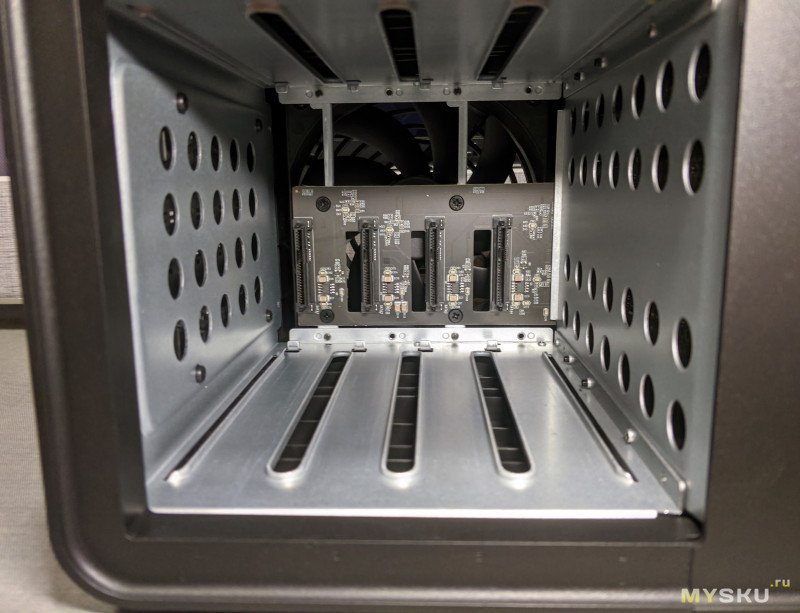

Корпус устройства пластиковый, но внутренний каркас корзины — металлический.

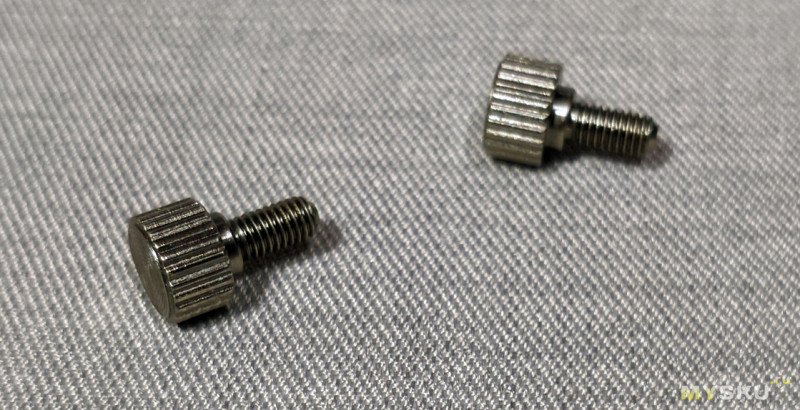

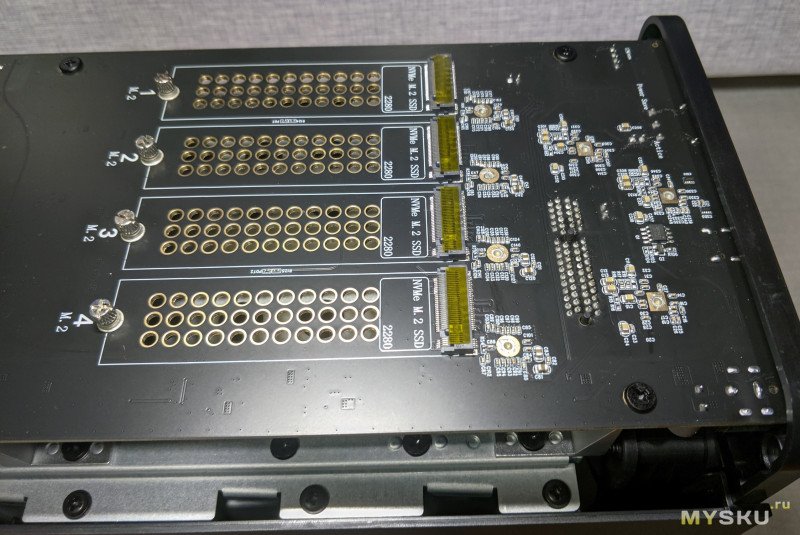

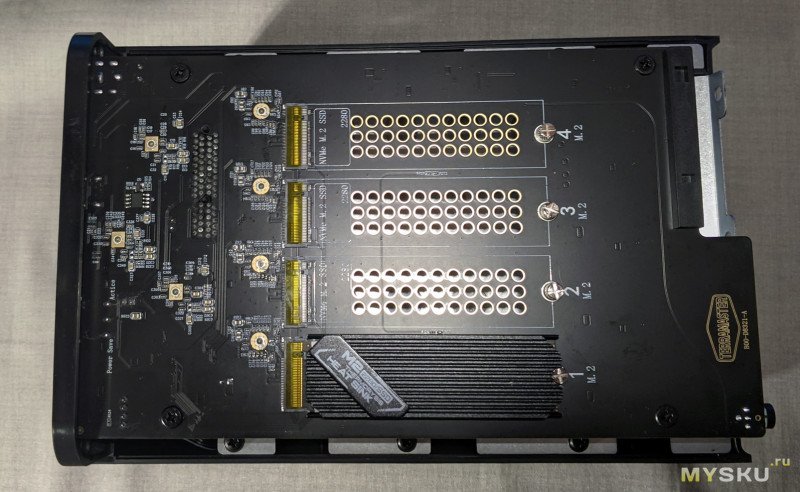

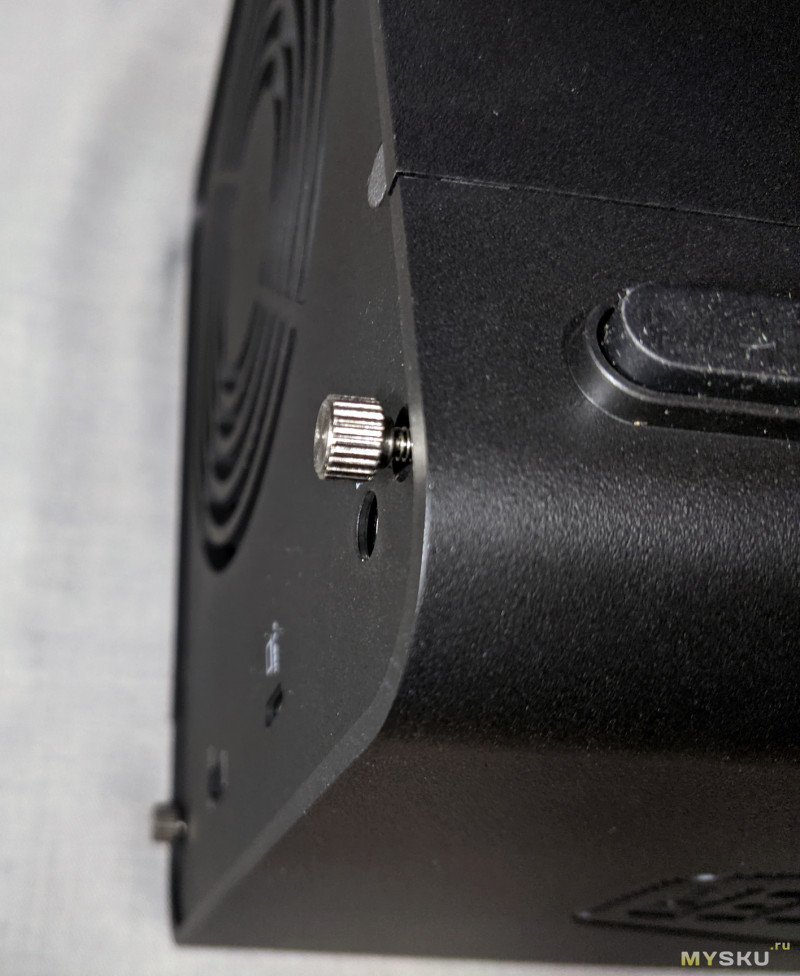

Под одной из боковых стенок прячется отсек для M.2 дисков. Чтобы в него попасть, нужно отвинтить два винта и отстегнуть крышку, сместив её вбок.

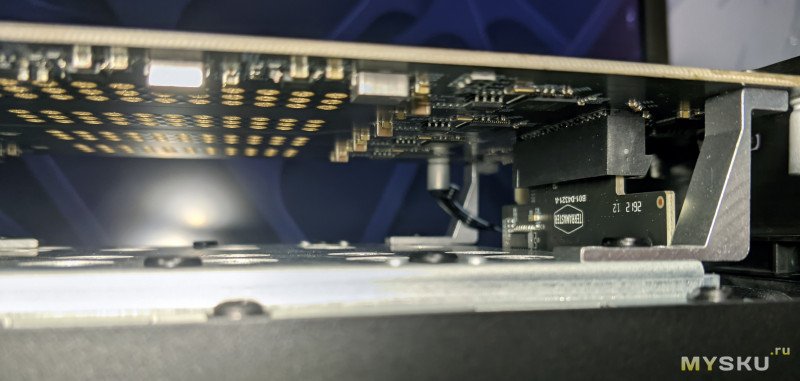

Как видим, зона M.2 дисков хоть и находится в области естественной вентиляции, напрямую вентилятором не обдувается. Поэтому радиаторы на M.2 SSD точно не помешают.

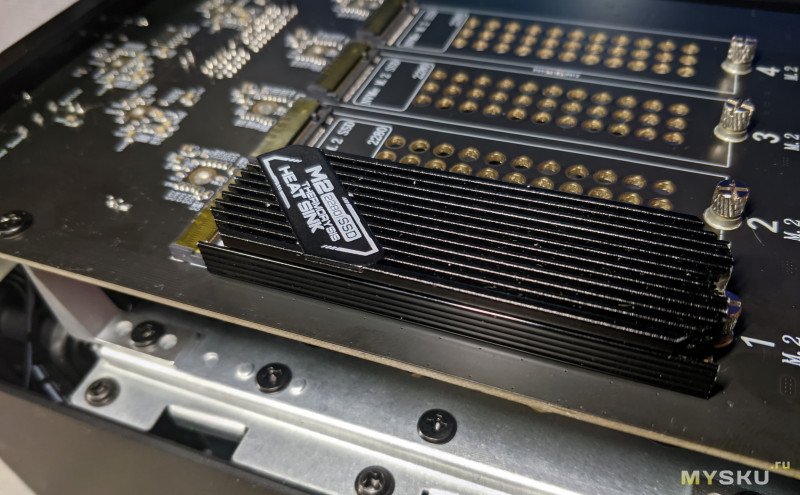

Низкопрофильные радиаторы вполне подойдут: контакта с крышкой нет, есть хороший запас по высоте.

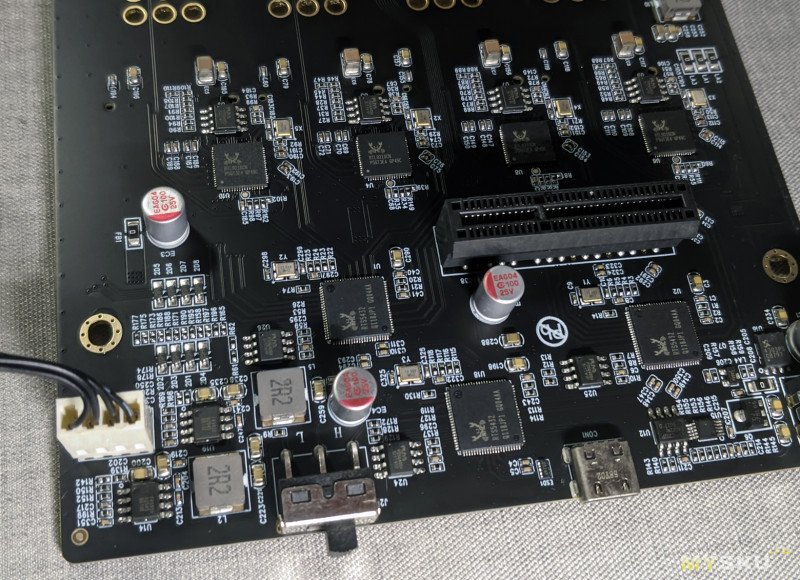

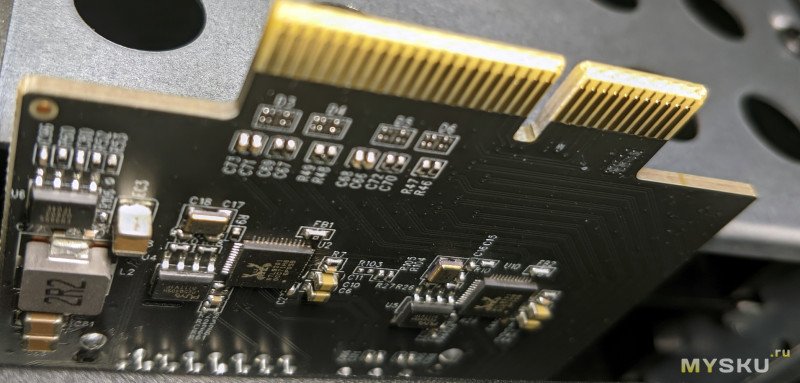

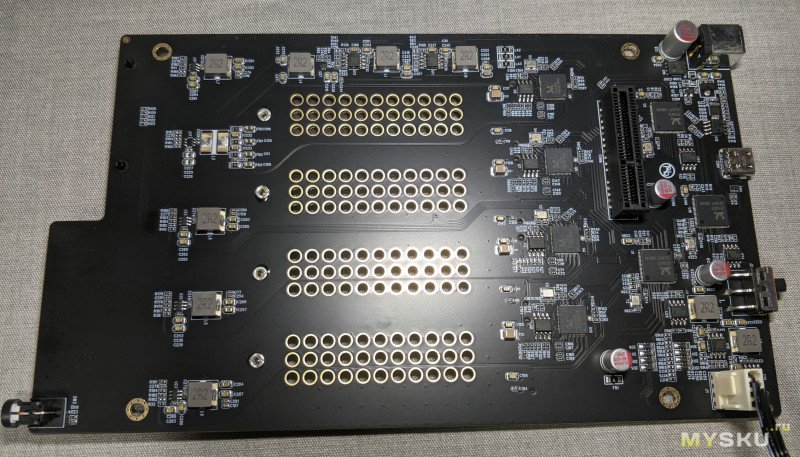

Разборка корпуса для обслуживания очень удобная благодаря модульной конструкции: внутри расположена основная плата и отдельный модуль для SATA-дисков. Визуально осмотрев компоненты, могу сделать следующие выводы: перед нами не просто дешёвый адаптер-переходник, а полноценная многослойная плата расширения / бэкплейн с активной обвязкой, разработанная под серьёзную нагрузку.

Компонентная база и контроллеры:

1. Мост-контроллер PCIe NVMe M.2 в USB 3.2 Gen2 (10 Гбит/с) — Realtek RTL9210

Основные характеристики:

• Шина: Поддерживает PCI Express Gen3 x2 на стороне SSD и USB 3.2 Gen2 (до 10 Гбит/с) на выходе.
• Скорость: Пропускает реальные 1000–1020 МБ/с чтения/записи.
• Протоколы: Поддержка UASP (USB Attached SCSI Protocol) и команды TRIM для сохранения ресурса NVMe-накопителей.
• Особенности: Один из самых популярных, холодных и стабильных контроллеров для внешних NVMe SSD с хорошим контролем энергопотребления и поддержкой глубокого сна (TRIM/S.M.A.R.T. транзитом через USB).

2. Контроллер USB-хаба (USB 3.2 Gen2 Hub Controller) — Realtek RTS5432

Оновные характеристики:

• Пропускная способность: До 10 Гбит/с на порт (SuperSpeed Plus).
• Функции: Принимает единый входной поток USB-C от ПК и распределяет его между всеми внутренними контроллерами накопителей (RTL9210 и RTL9201).
• Логика Type-C: Отвечает за согласование подключения по разъему USB Type-C (определение ориентации штекера, согласование линий управления).

3. Мост-контроллер SATA III (6 Гбит/с) в USB 3.2 Gen2 — Realtek RTL9201

Основные характеристики:

• Интерфейс: Преобразует SATA III (до 6 Гбит/с) в USB-протокол.
• Производительность: Позволяет выжимать максимум из SATA-интерфейса (~550–560 МБ/с для SATA SSD или ~250–280 МБ/с для стандартных HDD).
• Поддержка: Поддержка UASP, команд NCQ и управления питанием (команда остановки шпинделя HDD при уходе в сон).

Контроллеры раздельные — на каждый порт выделен отдельный чип. Под каждый слот M.2 предусмотрена индивидуальная фаза питания со своими дросселями, керамическими SMD-конденсаторами и твердотельными конденсаторами.

Выбор контроллеров Realtek в D8 Hybrid 2 — однозначный плюс. В отличие от некоторых горячих чипов от JMicron или ASMedia, платформа Realtek показывает отличную стабильность: диски не «отваливаются» под предельной нагрузкой, а сам DAS корректно отдаёт S.M.A.R.T.-статусы и поддерживается «из коробки» на Windows, macOS и Linux без необходимости устанавливать специфические драйверы.

Помимо того, что плата выглядит эстетично, качество монтажа на высоте. Компоненты посажены ровно, нет наплывов, «соплей» припоя или сдвигов элементов. Плата чистая, без белёсых разводов или липкого остаточного флюса — именно этого и ждёшь от устройства такой ценовой категории. Зона под накопителями M.2 усыпана сквозными металлизированными отверстиями с золочением — думаю, такое решение отлично служит в качестве пассивного радиатора. Сами контакты разъёмов также выглядят весьма качественно.

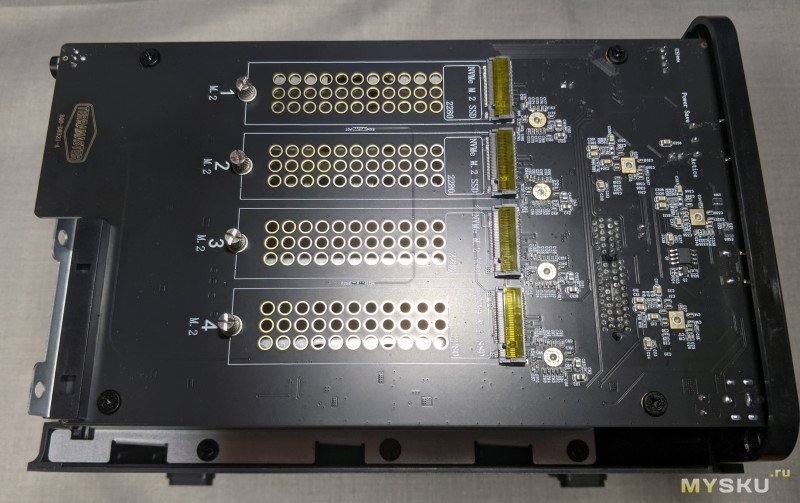

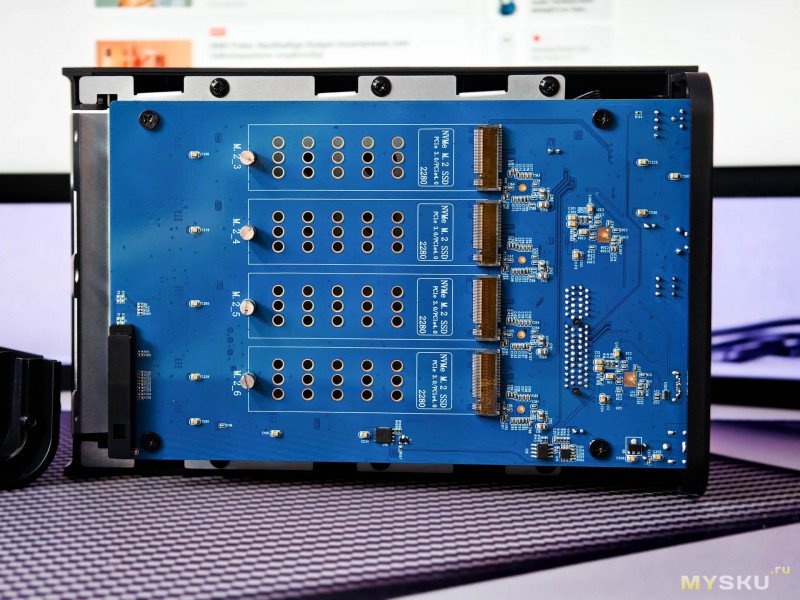

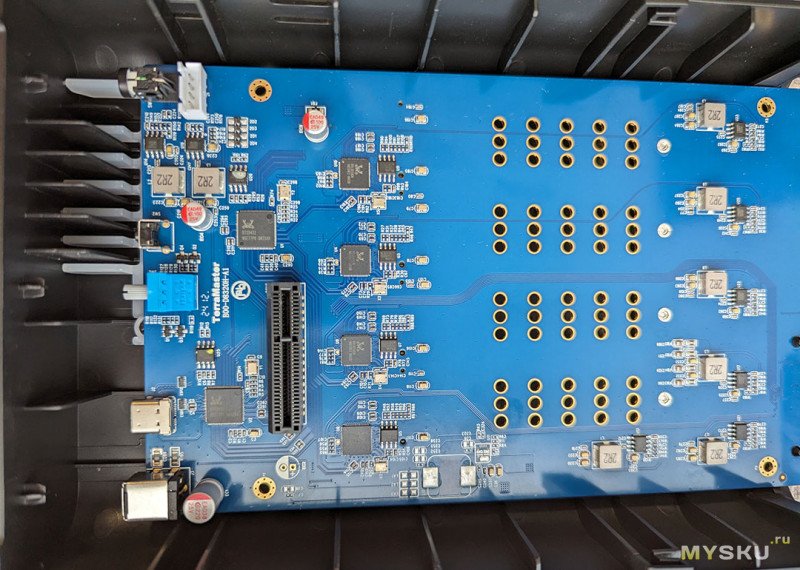

Кстати, в прошлом поколении модели (D8 Hybrid) текстолит был синим. В обновлённой модели он матовый чёрный. Это очень правильный шаг: так устройство выглядит значительно более премиальным.

В первой ревизии не было TPM (TerraMaster Power Management), но присутствовал встроенный RAID. В обновлённой модели от аппаратного RAID отказались, и лично я это приветствую. По моему глубокому убеждению, аппаратный RAID внутри USB-коробки — это анахронизм и риски для данных при поломке самого корпуса.

D8 Hybrid 2 создан для работы в связке с хостом — домашним сервером или NAS. Устройство честно пробрасывает каждый диск в систему как независимый накопитель (режим Single Disk / JBOD). А уже средствами операционной системы можно за пару минут собрать гибкий и надёжный программный массив — будь то ZFS, mdadm, Btrfs в Linux или Storage Spaces в Windows. Это даёт полную независимость от железа: даже если с корпусом DAS что-то случится, можно просто подключить диски к любому ПК и восстановить доступ к массиву. Для современных процессоров программный RAID — это микроскопическая нагрузка. При зеркалировании она буквально нулевая, а в массивах с подсчётом чётности утилизация процессора составит считанные проценты, особенно учитывая потолок скорости 10-гигабитного USB.

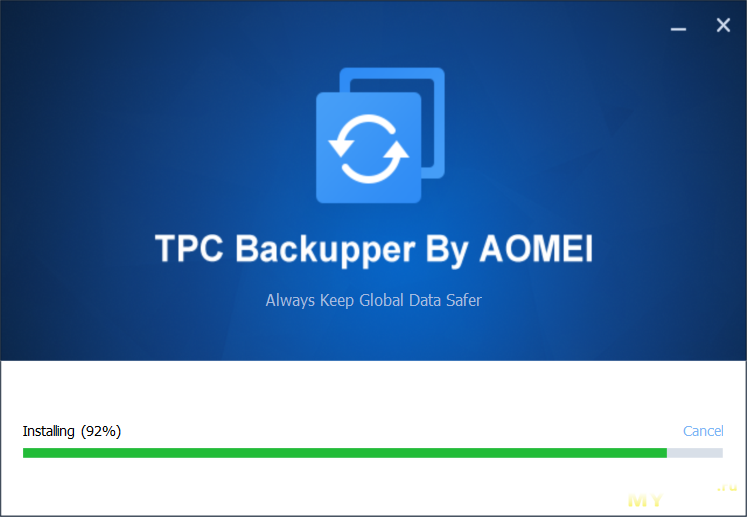

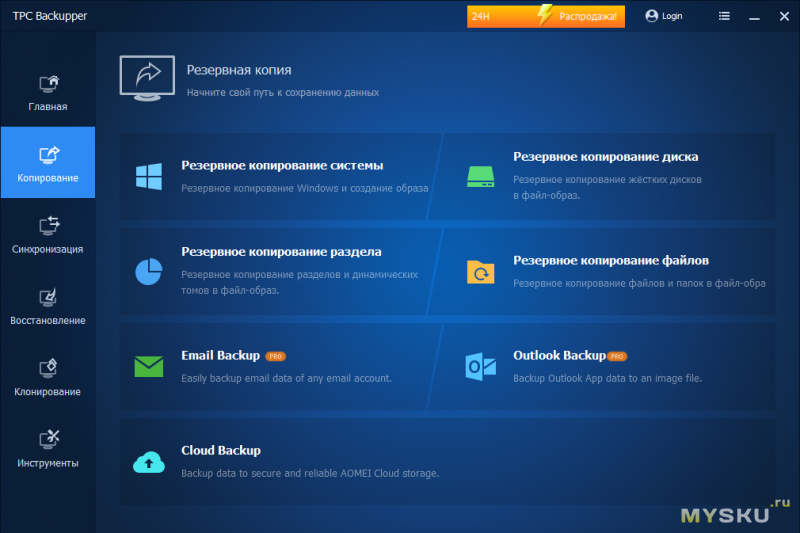

Официальная страница устройства на сайте TerraMaster рекомендует использовать фирменное ПО для резервного копирования. Но в целом оно не связано с системой напрямую и выступает лишь как одна из опций использования.

Тесты NVMe были для меня ожидаемыми: они практически идентичны тем, что мы видели в обзоре TerraMaster D1.

Как мы уже разобрались, каждый диск имеет свой независимый контроллер. При подключении каждый диск появляется в системе как отдельное устройство. Я провёл эксперимент, чтобы понять, просыпаются ли все диски в корзине при обращении к одному из них. Нет, шина не будит всю корзину, и это однозначно плюс. Здесь, как и в модели D1, TerraMaster прописали свой Vendor ID в прошивке.

Контроллер Realtek RTL9210 имеет поддержку UASP и TRIM, однако в Linux TRIM «из коробки» не поднимался. Я был к этому готов, поэтому активировал его за минуту через конфиг:


sudo nano /etc/udev/rules.d/10-trim.rules

# Включить TRIM (unmap) для Realtek RTL9210 (M.2 NVMe мост в D8 Hybrid 2)
ACTION=="add|change", SUBSYSTEM=="scsi_disk", ATTRS{idVendor}=="0bda", ATTRS{idProduct}=="9210", ATTR{provisioning_mode}="unmap"

# Включить TRIM (unmap) для Realtek RTL9201 (SATA мосты в D8 Hybrid 2)
ACTION=="add|change", SUBSYSTEM=="scsi_disk", ATTRS{idVendor}=="0bda", ATTRS{idProduct}=="9201", ATTR{provisioning_mode}="unmap"

Нажимаем Ctrl+O, Enter, Ctrl+X и перезагружаем правила:

sudo udevadm control --reload-rules && sudo udevadm trigger

И TRIM работает. Ничего сверхсложного.

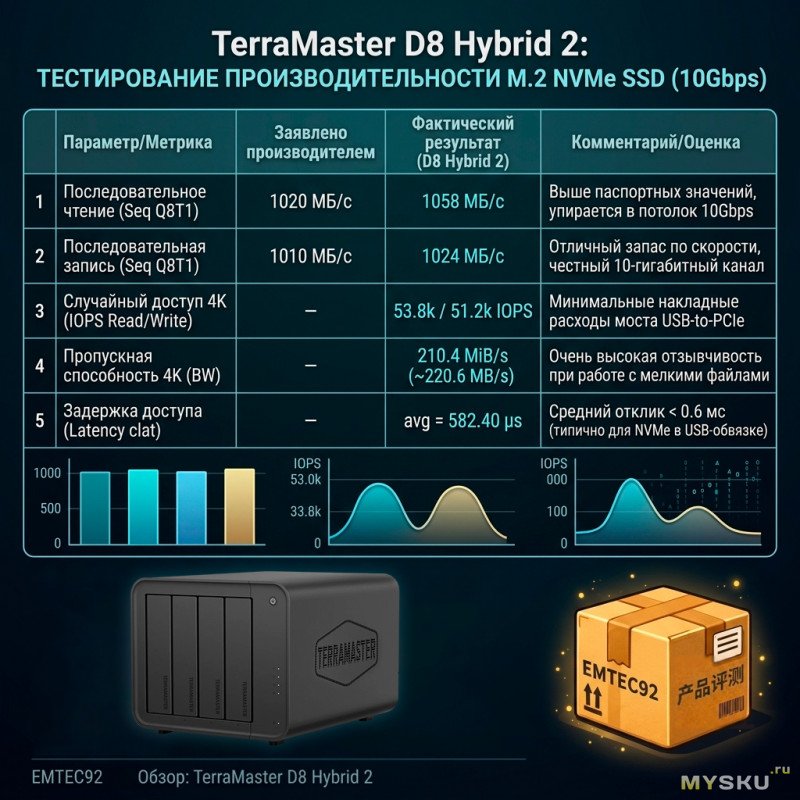

Скорости также были ожидаемыми, ввиду того, что я уже знаком с этим чипом, и они оказались даже немного выше заявленных:

1. Последовательные скорости (1058 / 1024 МБ/с): контроллер выжимает абсолютно всё из интерфейса USB 3.2 Gen2 (10 Гбит/с).
2. Случайное чтение 4K (53.8k IOPS): для внешнего USB-накопителя показатель свыше 50 000 IOPS — это шикарный результат. Задержка в 0.58 мс говорит о том, что контроллер RTL9210 не «задумывается» при обработке мелких файлов.

С такими задержками и скоростями 4K на M.2 SSD внутри D8 Hybrid 2 можно без проблем накатывать базы данных, разворачивать Docker-контейнеры или использовать SSD в качестве высокоскоростного кэша / рабочей области для монтажа 4K-видео прямо с DAS.

Что касается SATA, все мои диски достаточно медленные (160 МБ/с максимум), поэтому я упёрся фактически в их личную производительность. Но даже если взять хорошие HDD со скоростью порядка 250 МБ/с, контроллер как раз полностью раскроет потенциал всей корзины (хотя, справедливости ради, я не представляю сценарий, при котором ко всем дискам в корзине идёт одновременное обращение на максимальной скорости).

ВЫВОДЫ

Устройство мне однозначно понравилось. Оно выполнено качественно, и после моей крайне DIY-ной «ктулху-системы» это выглядит как огромный прыжок вперёд.

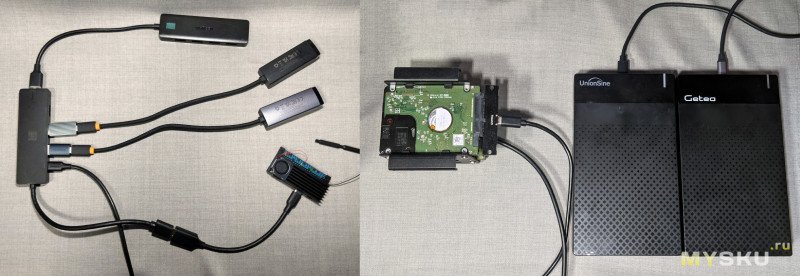

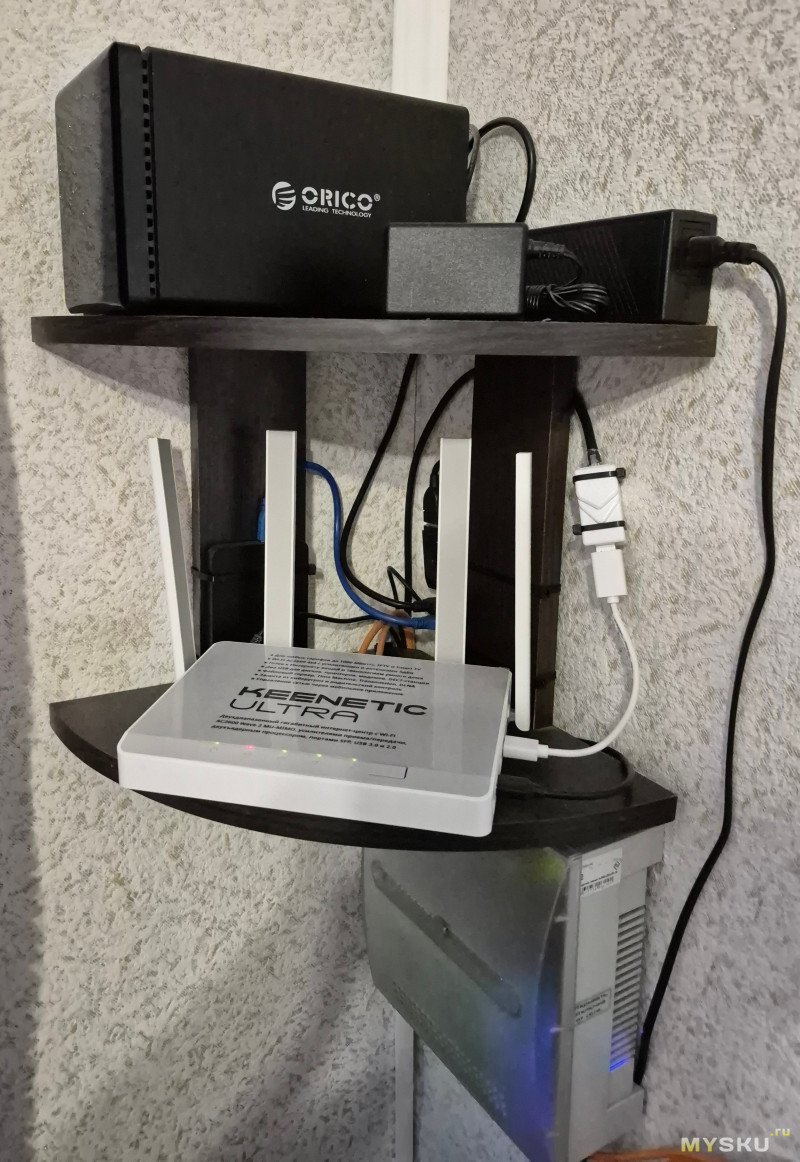

Ну и с точки зрения «здоровья» дисков это, конечно, тоже абсолютно другой мир. В корпусе на фото выше я боялся нагружать диски надолго и эксплуатировал систему с открытой крышкой, потому что накопители разогревались до обжигающей руки температуры. В решении от TerraMaster диски будут чувствовать себя явно лучше и прослужат значительно дольше. Вентилятор не бесшумный — в полной тишине его слышно, но он работает значительно тише вентилятора системного блока. У него проприетарный разъём, но, насколько я понял, это не проблема: на маркетплейсах продаются вентиляторы с аналогичной маркировкой.

Я приверженец модульной системы в пользу раздельных элементов (недавно успешно отказался от роутера Keenetic, но об этом расскажу как-нибудь отдельно), поэтому философия «DAS отдельно, мозги отдельно» мне определённо заходит. Дисковая корзина актуальна и не устареет, в то время как с сервером можно экспериментировать и дальше.

Конечно, USB 3.2 Gen2 (10 Гбит/с) является вполне очевидным «бутылочным горлышком» этой системы, ведь каждый чип RTL9210 способен отдавать такую скорость в одиночку, а здесь их четыре — по одному на каждый слот. Но разводка всей системы под мосты USB4 или Thunderbolt стоила бы совершенно других денег. Да и всем ли это нужно? 10 гигабит с запасом хватит на всю HDD-корзину, а M.2 SSD как «горячее хранилище» всё равно упрутся в пропускную способность локальной сети. У меня сейчас это 1 Гбит/с, в ближайшее время будет 2.5 Гбит/с, что всё ещё в 4 раза меньше пропускной способности USB-порта.

Подытожив, могу сказать: устройство объективно не из дешёвых, хотя, глядя на начинку, прекрасно понимаешь, из чего сформирована цена. Приобретение этой модели определённо оправдано для людей, которые ценят качество и рассчитывают на долговечную службу своего файлового хранилища.
