Сетка для настольного тенниса Yili 306 и ее доработка

В последнее время довольно активно играю на общественных бетонных антивандальных столах у нашего местного пруда. У таких столов сетка металлическая, шириной в стол. При ударах по ней мяч отлетает в разы дальше, чем от тканевой, сопли практически невозможны, еще и сбоку мяч пролетает там, где стандартная бы не дала это сделать. А при сильных ударах по краю такой сетки мяч может и лопнуть.

Для решения данной проблемы и была приобретена, а в дальнейшем и усовершенствована сетка с кронштейном для крепления.

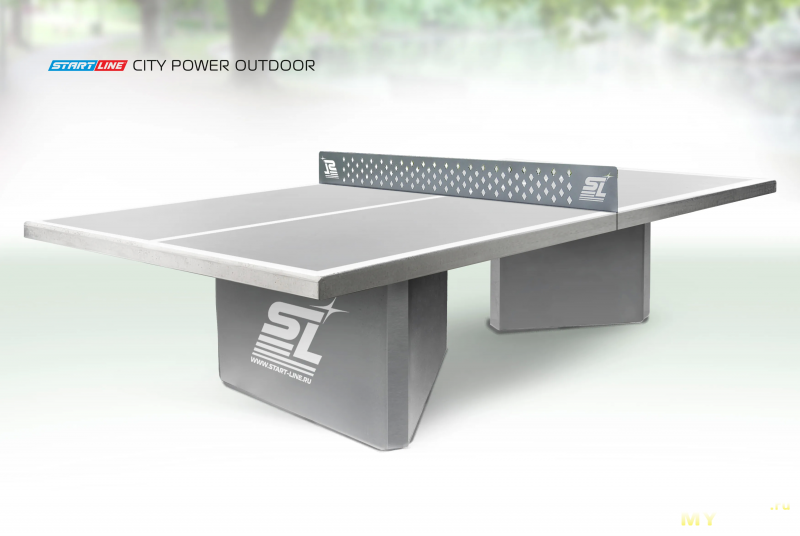

Наши антивандальные столы выглядят примерно так:

Сетка на них держится на трех болтах M10 что предполагает теоретическую возможность ее снять, чтобы установить свою.

Толщина бетонного стола 6 см, при этом большинство сеток в продаже имеют максимальную толщину установки около 4 см. Пришлось поискать подходящий вариант сетки немного тщательнее.

Оптимальной для моих целей показалась модель Yili 306-2 — она имеет возможность установки на столы толщиной до 8 см. Первые игры показали положительные стороны такой сетки — широкая прижимная тарелка позволяла перекрыть неровности установки столешниц. Это важно, т.к. в таких антивандальных столах столешница состоит из двух половинок и они не всегда идеально стыкуются. Размеры и форма сетки соответствовали стандарту и в целом позволяли играть уже если не в профессиональный, то хотя бы в нормальный любительский настольный теннис.

Итак, достоинства данной сетки

• Толстый металл
• Складная конструкция, помещается в коробке 25х23х6см
• Прижимной механизм струбцины усилен приваренной гайкой
• Удобная ручка прижимного механизма струбцины диаметром 46мм
• Устанавливается на любой стол с толщиной столешницы до 8 см
• Диаметр прижимной тарелки 50 мм
• Есть система регулировки высоты сетки
• Есть система натяжения сетки
• Неплохое качество самой сетки

Основным недостатком сетки является то, что ее конструкция больше рассчитана на эксплуатацию в режиме стационарной установки.

Мой же режим эксплуатации подразумевал такой сценарий — пришел, быстро установил на часик, поиграл, быстро снял, компактно сложил, унес в рюкзаке.

Поэтому потребовались некоторые доработки, о которых подробно ниже.

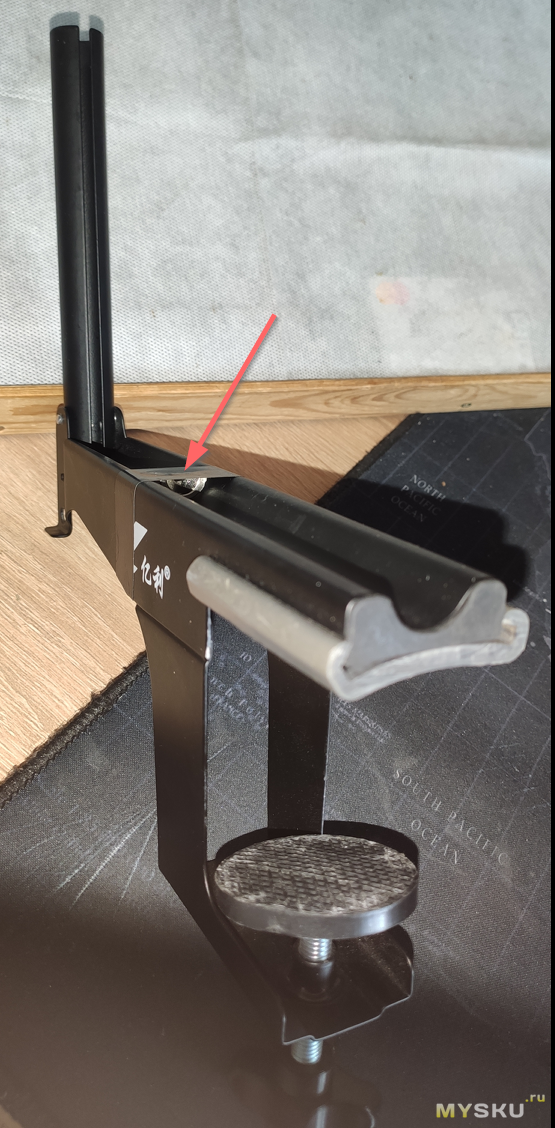

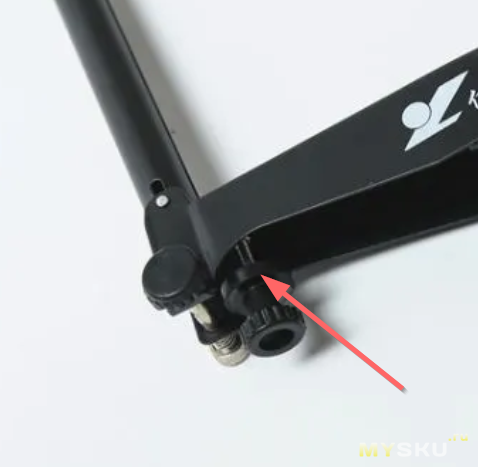

Первым делом я снял регуляторы высоты сетки. Они просто выдавливали трубки с сеткой вдоль прорези снизу и при подъеме на требуемую высоту эти трубки держались на самом краю прорези, с риском прогнуться и сложиться внутрь.

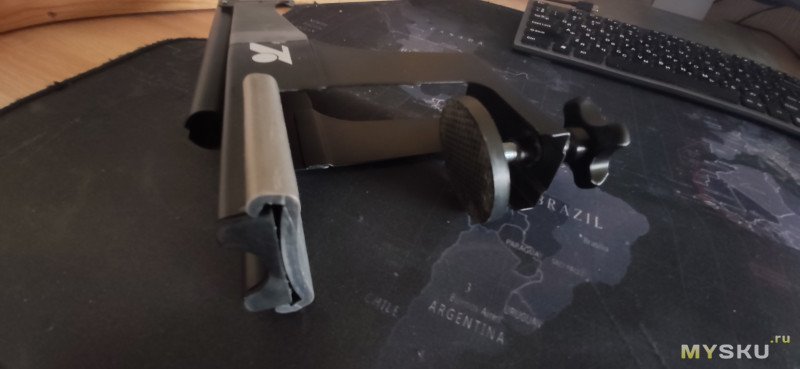

Однако, без них сетка держится на уровне 5 мм ниже требуемой высоты и с этим надо было что-то сделать, например, подложить что-то между столом и струбциной сверху. Идеально подошел кусок резиновой накладки на железные перила, буквально найденный на улице.

Дальше занялся системой натяжки троса. Родная, насколько я смог разобраться, имела принцип колков гитары — нужно было протянуть конец тросика в прорезь в оси, и сделать несколько оборотов системы натяжения.
Такая система предполагала медленную вдумчивую установку и съем, и не подходила ни в начале игры когда «ребят, я прерву на минутку, давайте сетку нормальную установим», ни в конце, особенно, когда накрывает внезапный дождь.

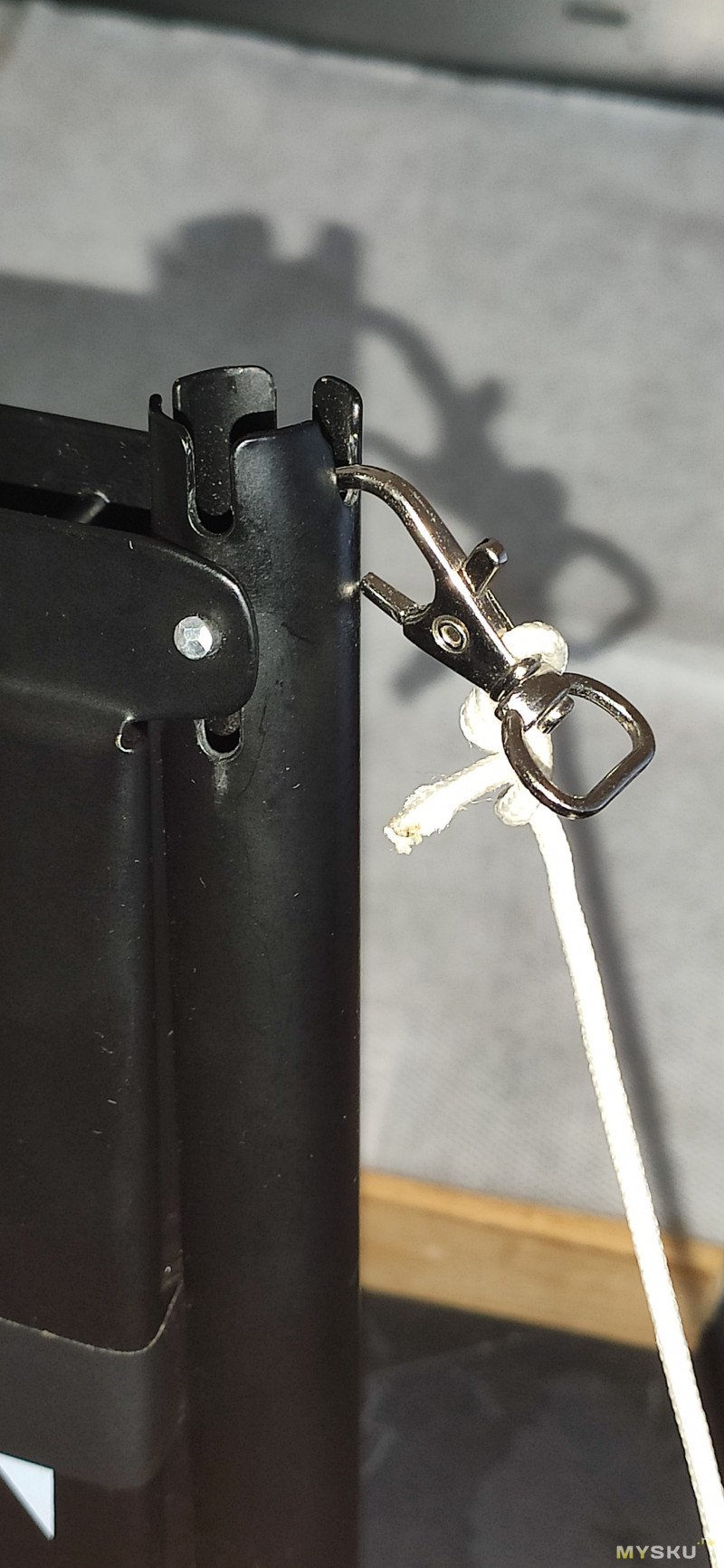

Попробовал цеплять тросик через карабинчик от бейджиков — с одной стороны сетки этого оказалось достаточно.

С другой стороны сетки хотелось иметь все-таки настраиваемую, причем быстро, систему натяжения. Поэтому заказал прочную шариковую цепь на озоне, и хомутики, чтобы привязывать к ней тросик, и еще колечки, чтобы удобно было браться натягивать. Откусил 10 см цепи, привязал.

Осталось придумать выступ. В принципе, можно было использовать прорезь в трубке, но при этом цепь изгибалась на излом, не понравилось.

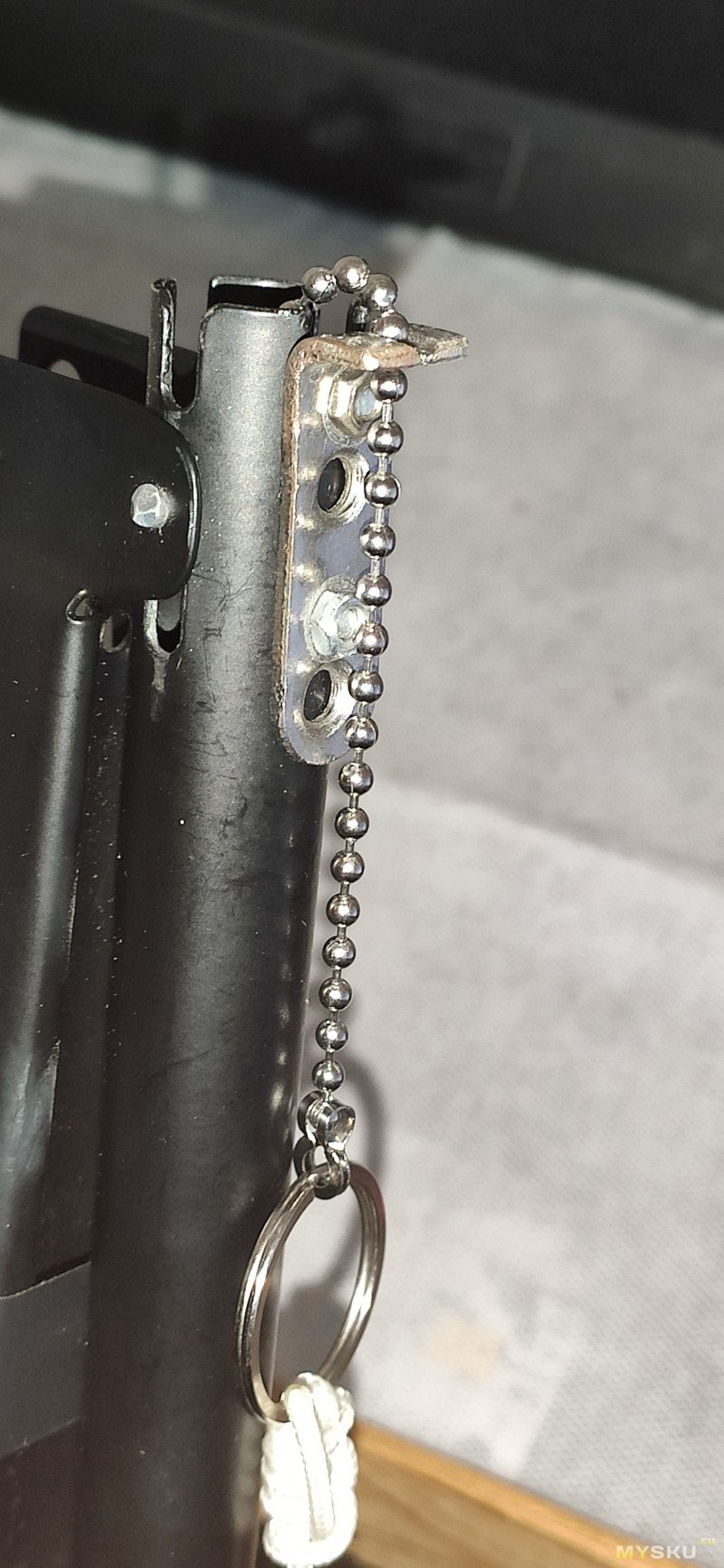

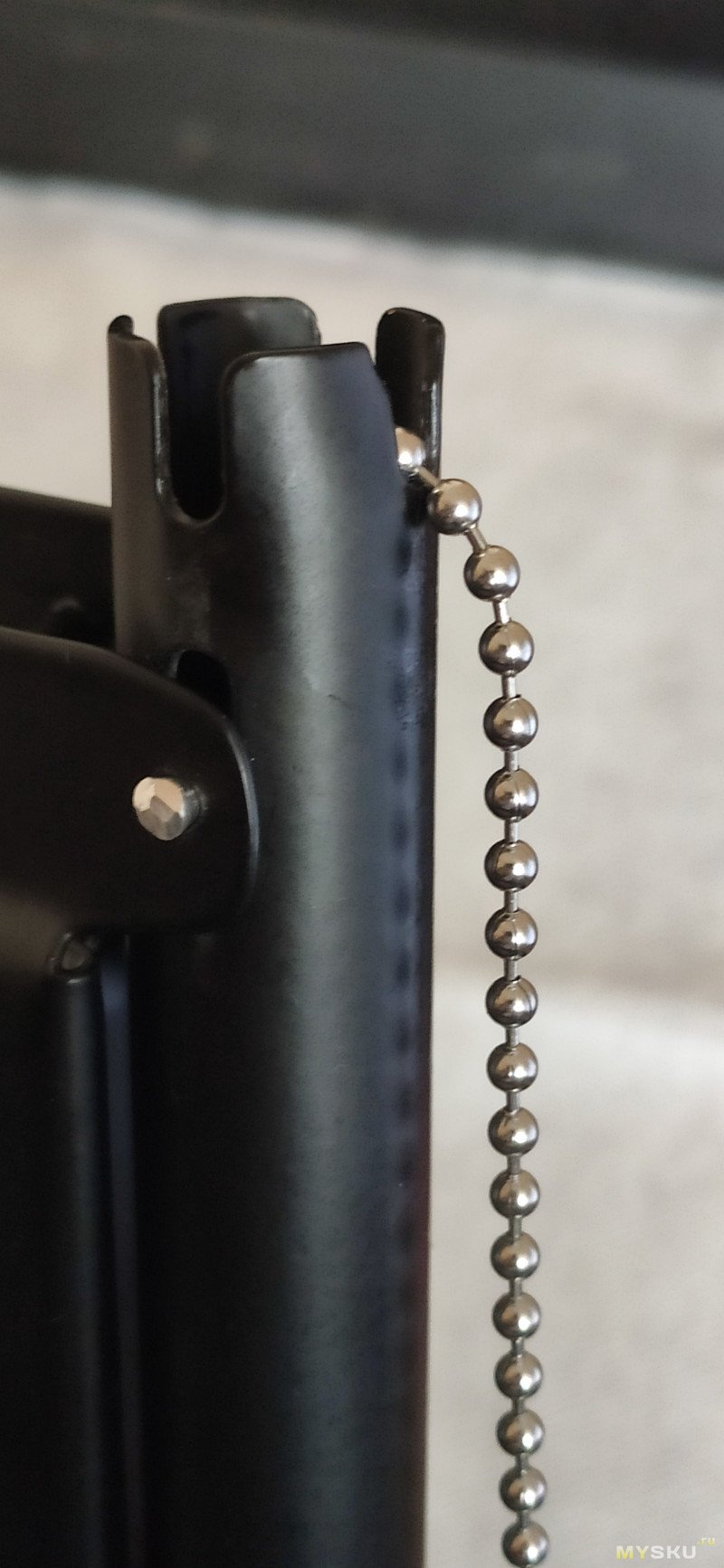

Нашел в кладовке небольшой уголок, срезал лишнее и сделал прорезь под цепочку. Некоторая сложность была в том, что прорезь должна была быть немного шире, чем давало полотно ножовки по металлу. Внизу уголка немного рассверлил прорезь, чтобы лучше фиксировалось. Прикрутил уголок к трубке двумя винтами М3.

Дальше дошел ход до самого тросика, он был довольно тонкий и склонный к распушению, завязывать, а особенно развязывать узлы было проблематично. Решил его заменить тонким паракордом. Диаметр паракорда выбрал по прорези на штыре — около 2 мм. Установка паракорда заняла целый вечер и чуть не потребовала покупки новой сетки.

Сперва просто привязал паракорд к тросику, тяну, и в каком-то месте буквально в первом полуметре он застревает внутри канта. Пробовал протаскивать его с помощью маленькой булавки, скрепки — везде неуспех, либо рвет кант, либо застревает. В общем, если опустить детали, то самый правильный вариант был — связать тросики шкотовым или брам-шкотовым узлом, вытягивать, аккуратно распарывая кант там, где узел упирается в сетку внутри канта и помогая узлу пройти сложные места. Я же в ходе своих экспериментов по итогу распорол почти четверть канта. Потом пришлось зашивать сильно больше чем требовалось.

Эта доработка по итогу оказалась самой сомнительной как в плане трудозатрат, так и с точки зрения результата. Я сделал замеры, и если родной тросик длиной метр под дельтой нагрузки от 50 до 100г растягивался на 10мм, то паракорд хорошо если на 1мм, т.е. практически нерастяжим. Поэтому, если при натяжении родным тросиком шаг цепочки был достаточен для точного выхода на провисание измерителя натяжения, то с паракордом градация получилась практически дискретной от «измеритель лежит на столе», до «еще немного и начнут гнуться кронштейны» для двух соседних звеньев цепочки.

В итоге вернул родной трос. Операция по возврату делалась уже на опыте, и заняла не вечер, а 5 минут. Узел, даже самый лучший и морской тут не подходил, т.к. конец паракорда торчал бы в сторону движения и цеплялся бы за всё на своем пути. Поэтому я тупо поджег зажигалкой и приварил концы друг к другу, после чего, не создавая сильного натяжения, чтобы не порвать место сварки, протянул за паракорд родной трос на место.

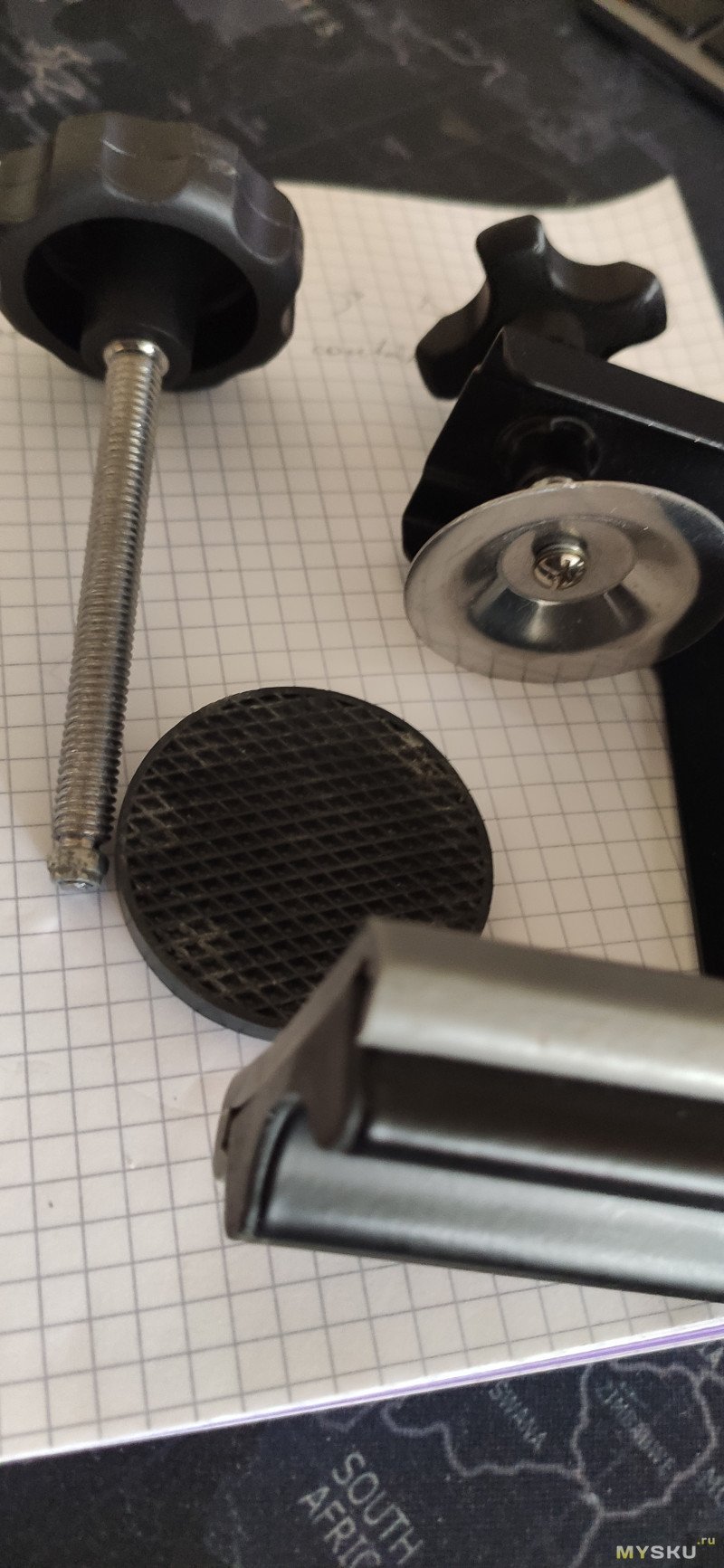

Остался еще один момент — винты с барашками слишком длинные, и их приходится долго выкручивать, чтобы установить сетку на стол, при этом в родную коробку без закручивания они уже не помещаются. Установленный ранее натяжной уголок на трубке еще немного усугубил проблему.

Самое простое решение было — спилить лишнюю резьбу, но я не люблю ломать то, что работает, и решил оставить родные барашки в кладовке, чтобы оставалась возможность установки на менее толстую столешницу. Винты крепились к прижимной тарелке с помощью гаек М4. Именно такого варианта не нашел на на озоне, ни на али. Были барашки с тарелками в сборе, но у них была тарелка меньшего диаметра, чем на родных.

Поэтому купил просто более короткие болты М8 с барашками, сточил со стороны установки тарелки до плоскости, просверлил по центру отверстие и нарезал внутри резьбу метчиком. Саму тарелку закрепил коротким винтом. Правда, новые барашки из-за размера оказались немного менее удобными, чем родные.

Последнее неудобство — дребезг трубки о струбцину при переноске коробки решил двумя кусочками магнита.

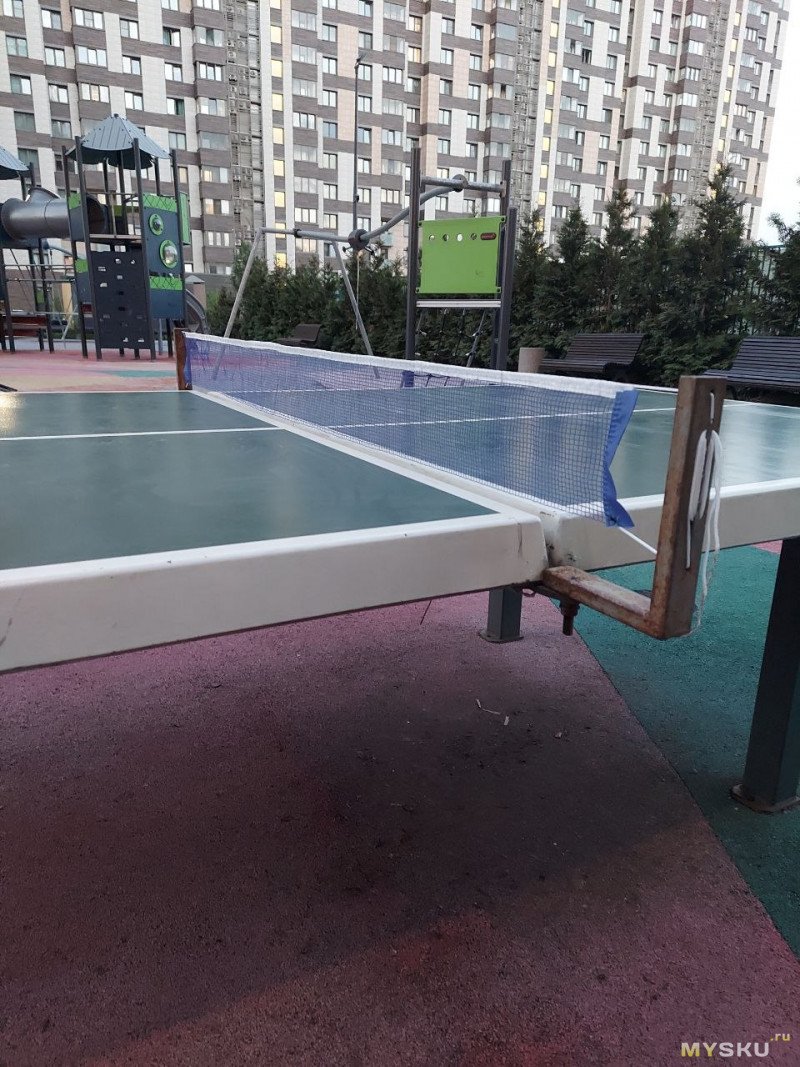

Полевые испытания итоговый вариант прошел хорошо. Сетка ставится и снимается буквально за минуту. Времени на игру остается больше, коробка при переноске не рвется. Для оперативной возможности установки на тонкую столешницу кинул в коробку еще пару деревянных кубиков со стороной 4см.

Я брал ее на Озоне летом 2025 за 1151 рубль, за год цены подскочили в два раза. На али можно найти немного дешевле, на момент написания статьи за 2052 рубля, под названием Sanqiang Brand 306-2, но есть отзыв от знакомого, который два раза не дождался с ali, и в итоге тоже купил ее на Озоне.

С учетом стоимости год назад стоимость доработок, считаю, окупилась.
