Поворотный электрический тройник Defender

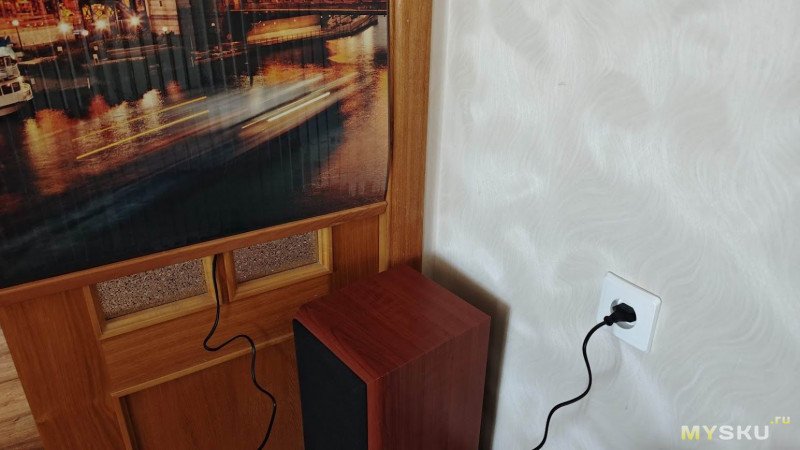

Такой тройник будет полезен, когда прямую вилку необходимо максимально близко расположить к стене, на которой установлена розетка. Такая потребность возникает если, например розетка спрятана за шкафом или за какой-то иной деталью интерьера, как например в моем случае — за спинкой кухонного уголка.

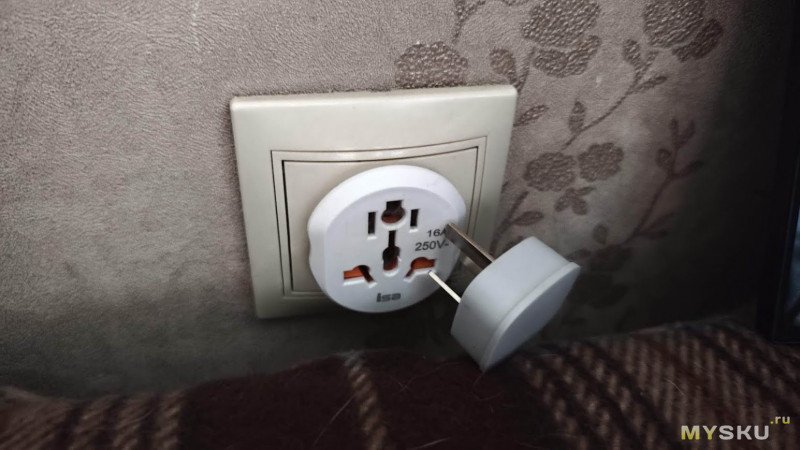

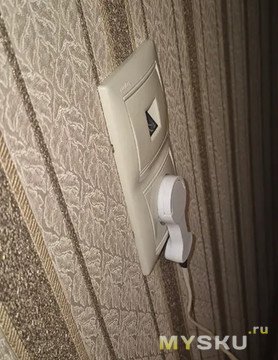

Я конечно же нашел иное решение подключения удлинителя к этой розетке, но оно не очень элегантное — через переходник и угловую вилку.

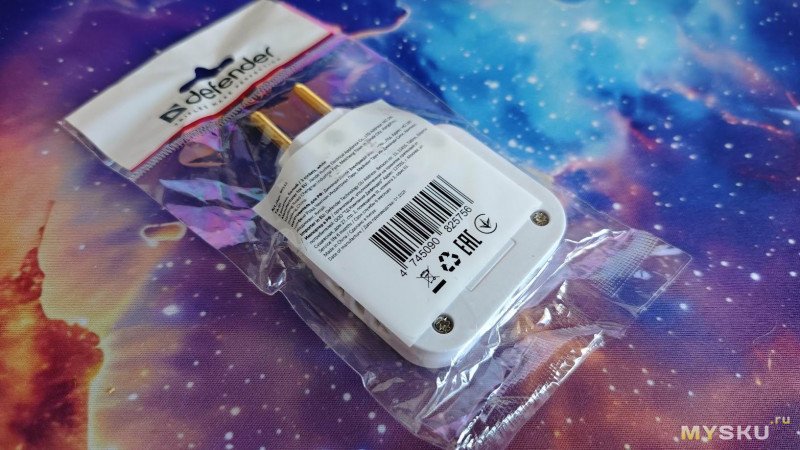

Поставляется тройник в простом прозрачном пакетике, на этикетке которого указаны лишь данные о производителе, да импортёре товара.

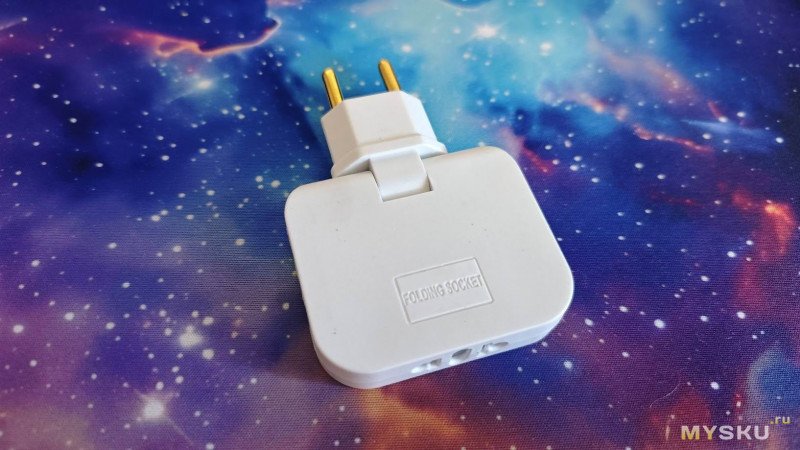

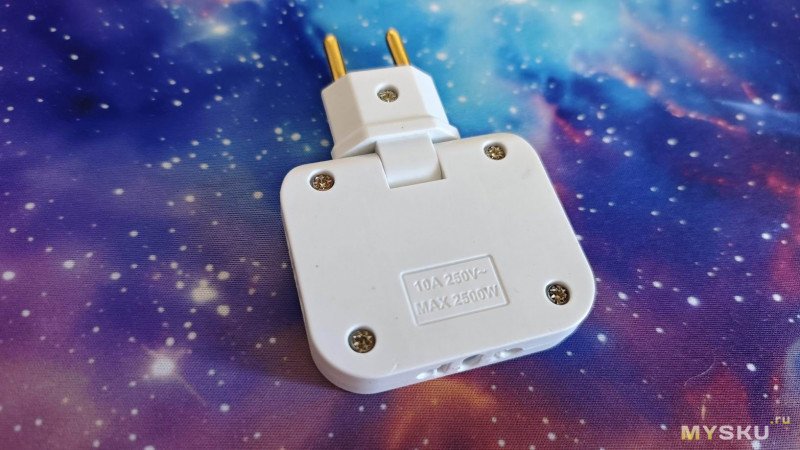

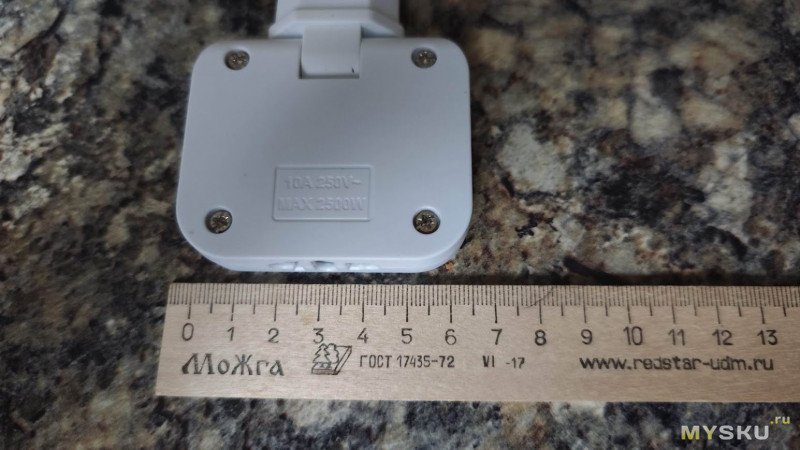

Корпус тройника выполнен из ударопрочного и негорючего ABS-пластика белого цвета. С обратной стороны указаны его электрические параметры: 10 А 250 В, соответственно максимально допустимая подключаемая мощность 2500 Вт.

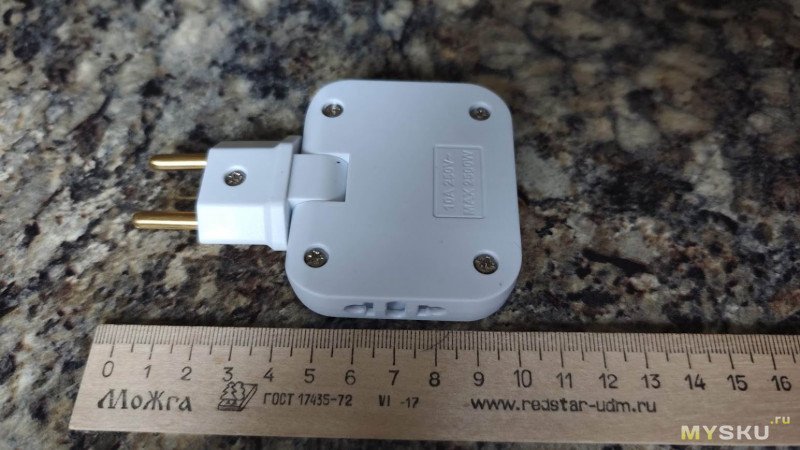

Размеры тройника: длина от кончика штырей вилки до края корпуса 10 см, при габаритах самого корпуса 5,5 на 6,5 см.

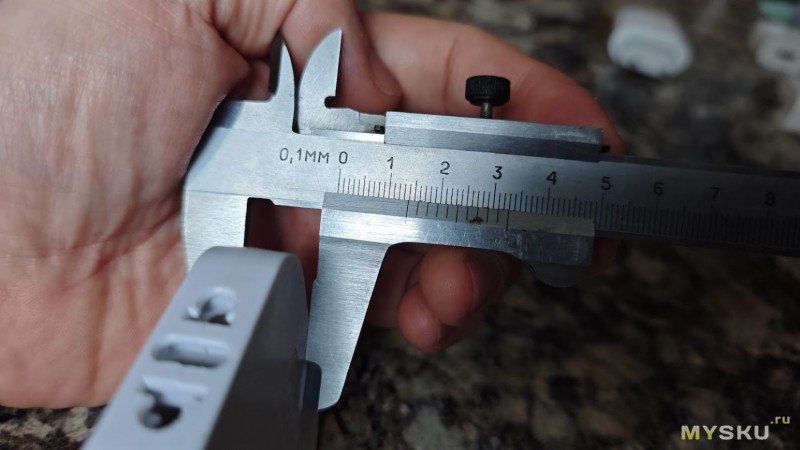

Толщина корпуса 14 мм. Толщина поворотной вилки на 1 мм больше.

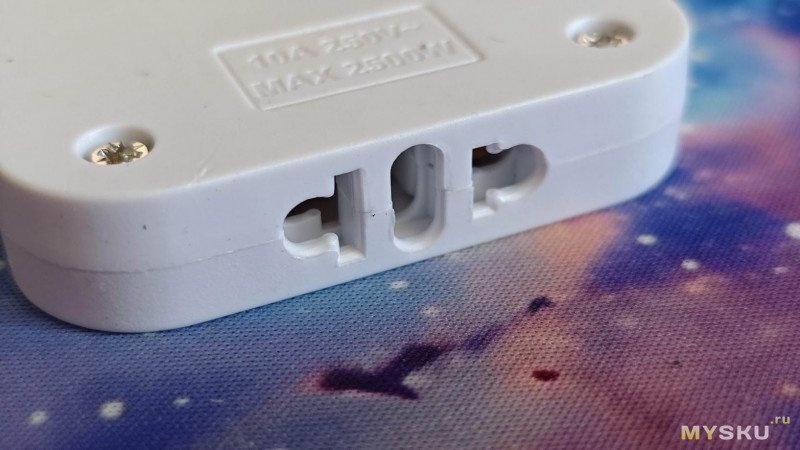

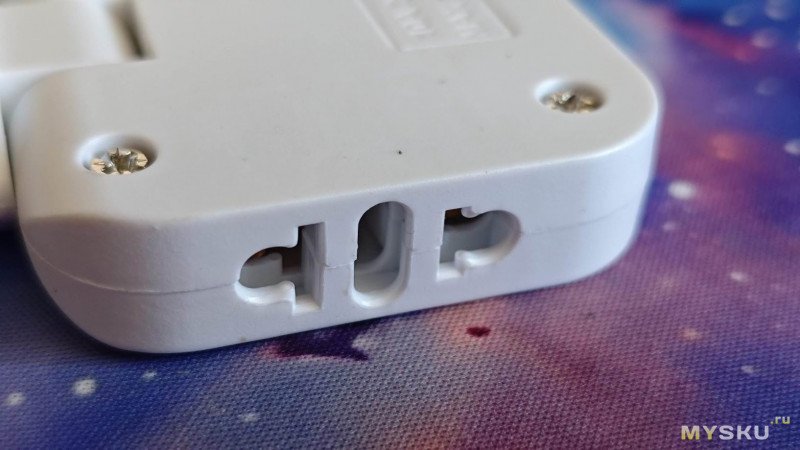

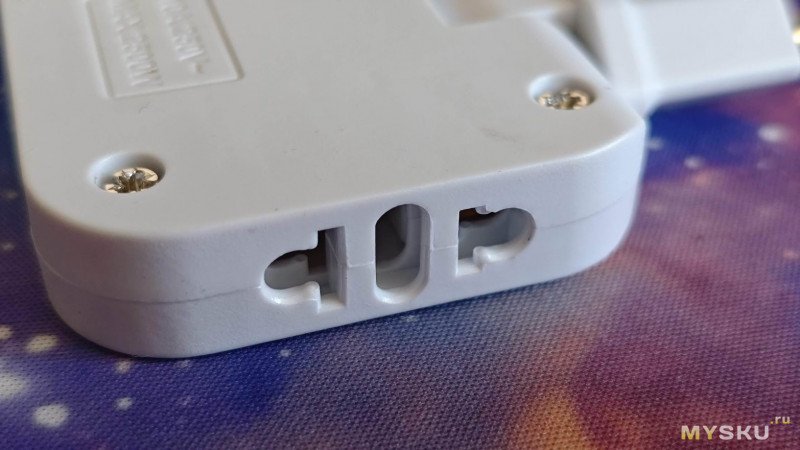

Три одинаковых универсальных розетки (для вилок типа C — Europlug, F — Schuko, A — American) расположены на фронтальной и обеих боковых гранях, что позволяет одновременно и компактно подключать вилки в разных направлениях.

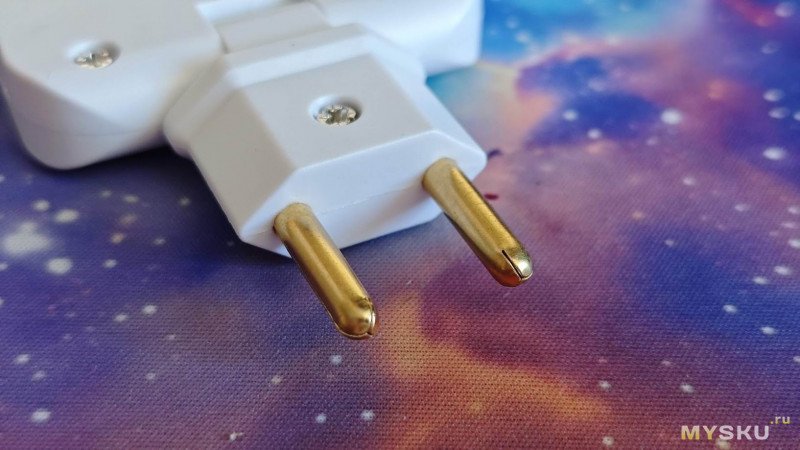

Вилка самого тройника хоть и имеет толстые штырьки (4.8 мм), но они не литые, а гнутые тонкостенные. Сразу возникают вопросики по максимальной коммутируемой мощности.

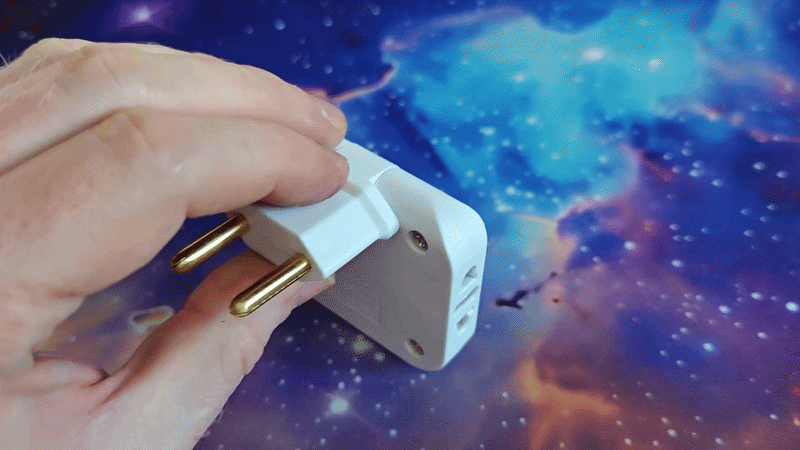

Вилка соединена с корпусом через поворотный шарнир, обеспечивающий её вращение на 180 градусов с крайними положениями перпендикулярно корпусу.

Интересно, как же реализован шарнир внутри? Это легко проверить, так как корпус крепится 5 шурупами.

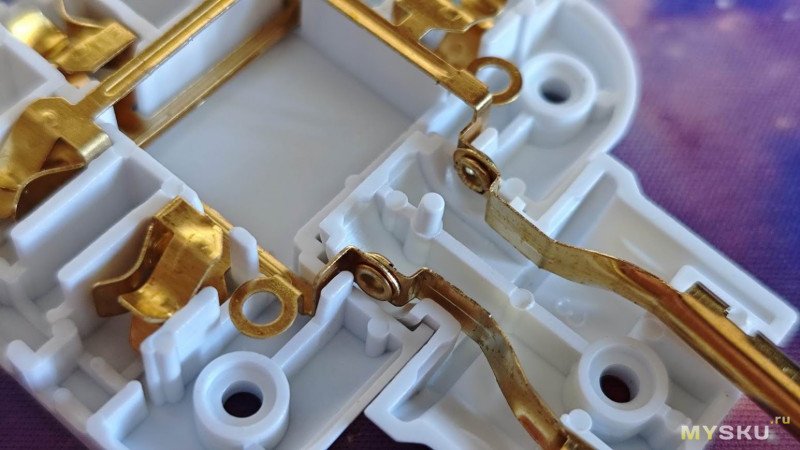

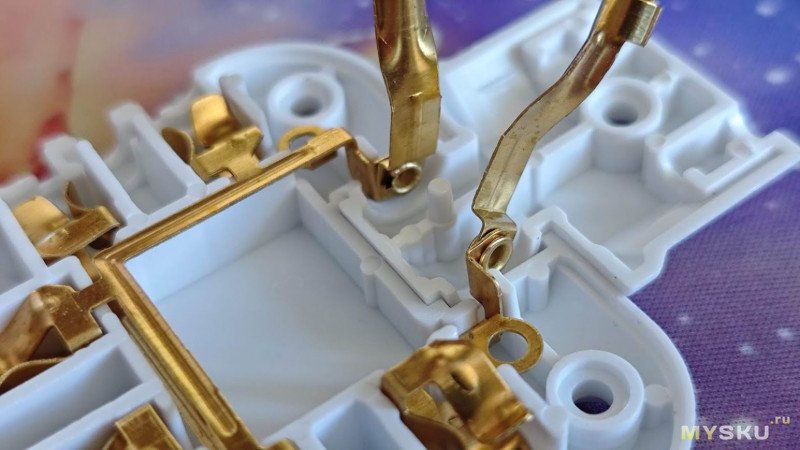

А реализация так себе. Подвижное соединение выполнено  по принципу механического соединения с кольцевыми заклёпками. Чтобы оно было подвижным, заклёпки поджаты не сильно, а для электрического контакта это не есть хорошо. В общем сильно нагружать такой тройник явно не стоит, думаю что в месте этого сочленения металл при подключении максимальной мощности будет греться.

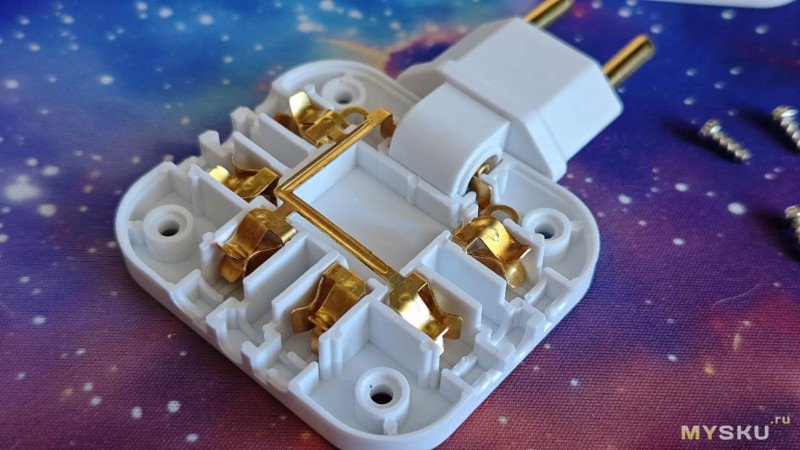

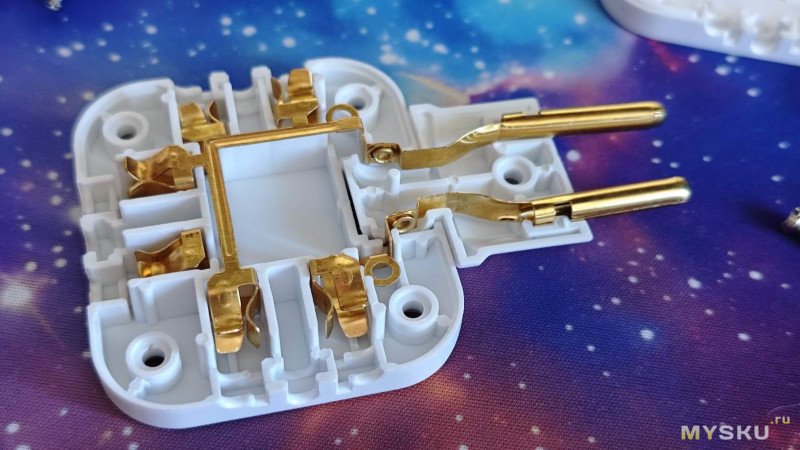

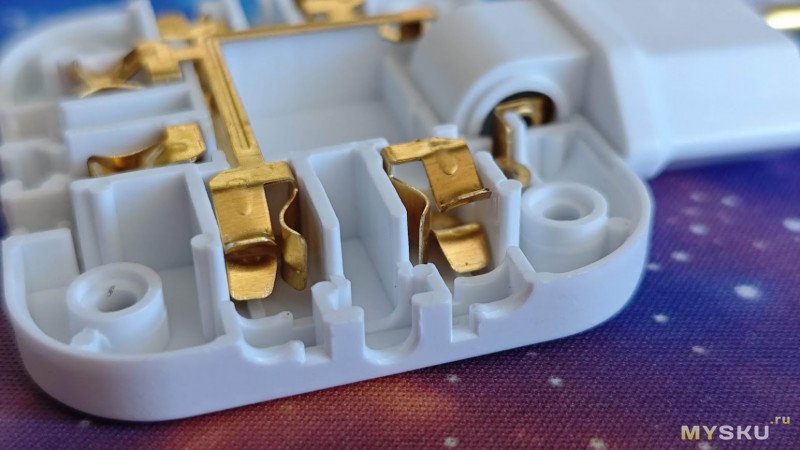

Контактная группа розеточного блока реализована в виде единой фигурной пластины из латуни с тремя парами подпружиненных приемных гнезд для вилок.

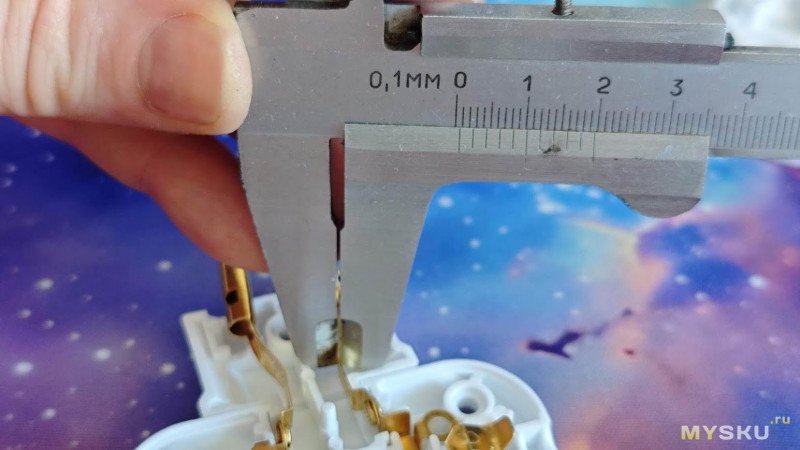

Толщина контактной пластины составляет 0,6 мм.

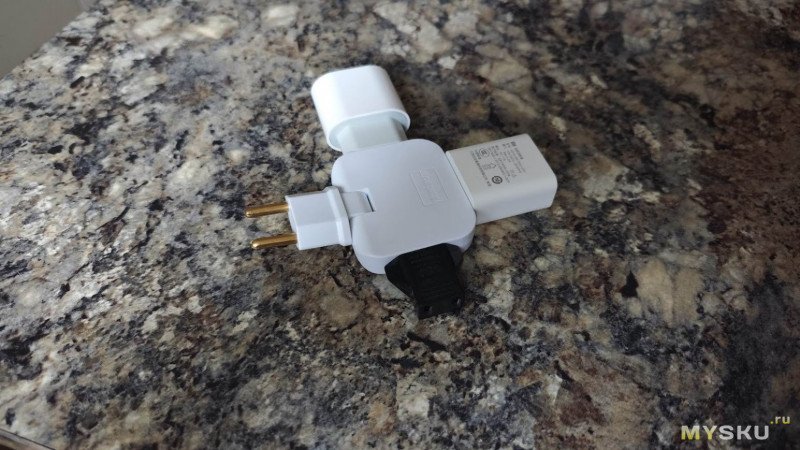

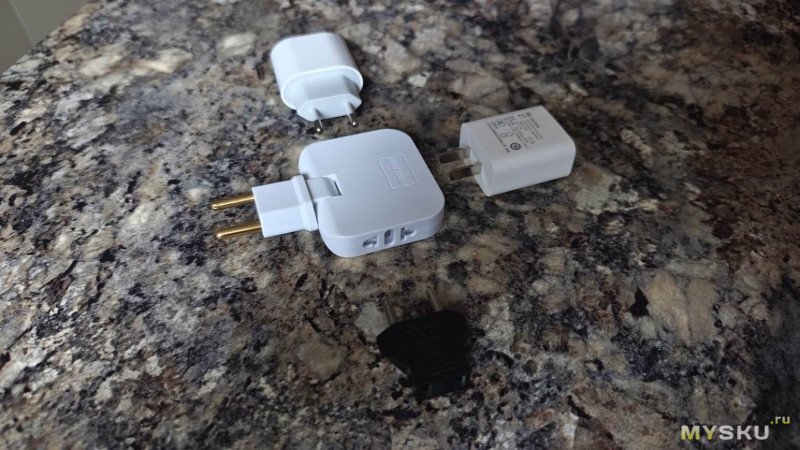

Розетки позволяют подключить как вилки с круглыми штырями, так и с плоскими. Лучше всего здесь подойдут прямые вилки. В этом случае соединение будет наиболее компактным по отношению к плоскости розеточного блока.

А поворотный блок позволяет нам изменить геометрию подключаемого провода, если например требуется, чтобы он шел как можно ближе к стене.

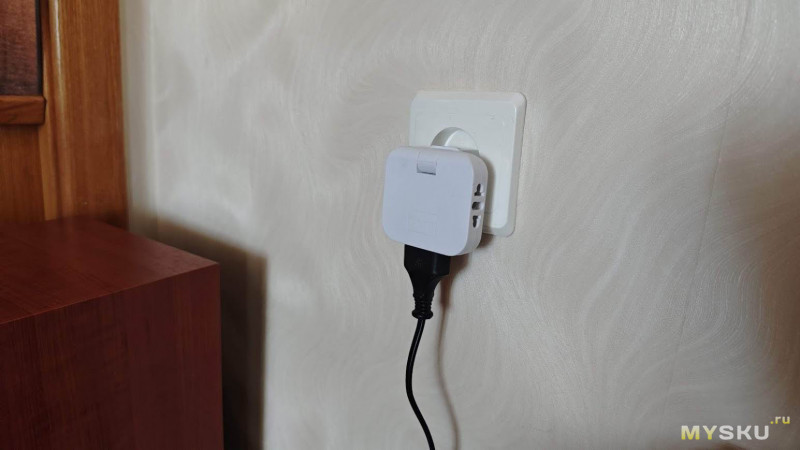

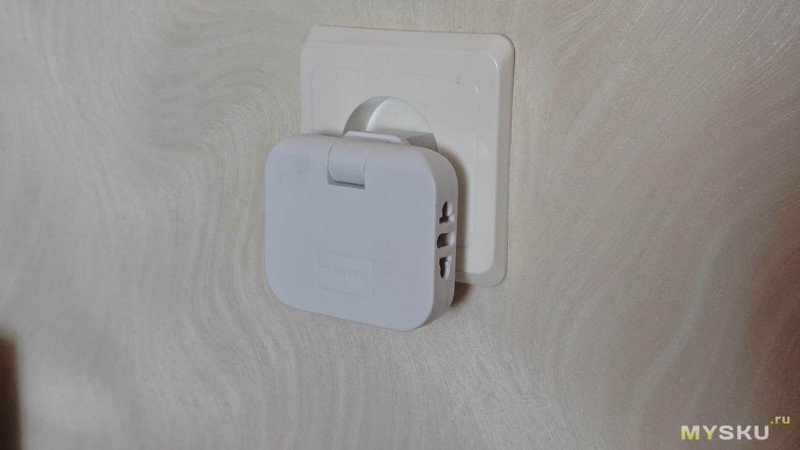

В розетке поворотный тройник выглядит как компактная, плоская пластиковая накладка, которая практически не выступает от стены.

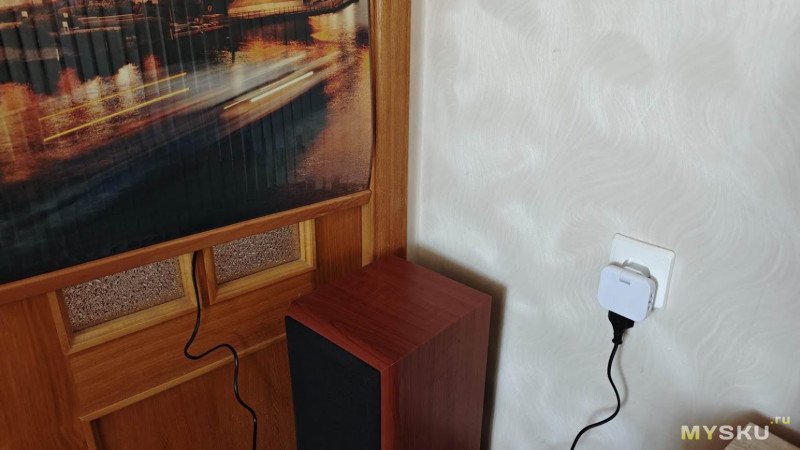

Белый цвет корпуса сливается со стандартными розетками и светлыми обоями (мой черный провод диссонирует с этой гармонией, но белого под рукой не оказалось).

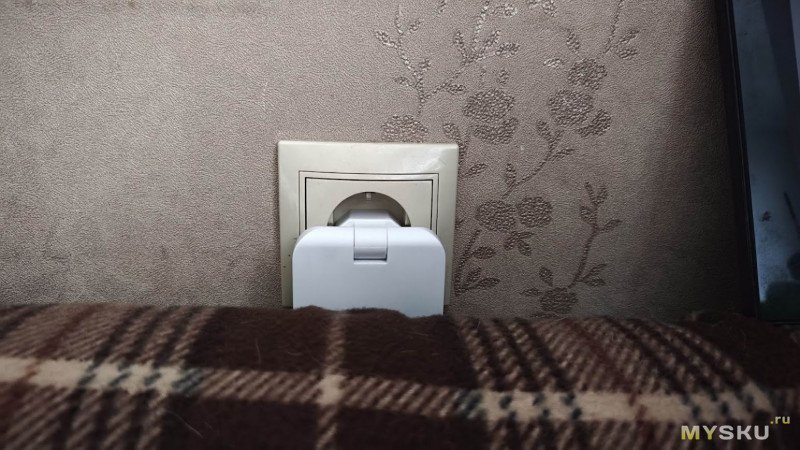

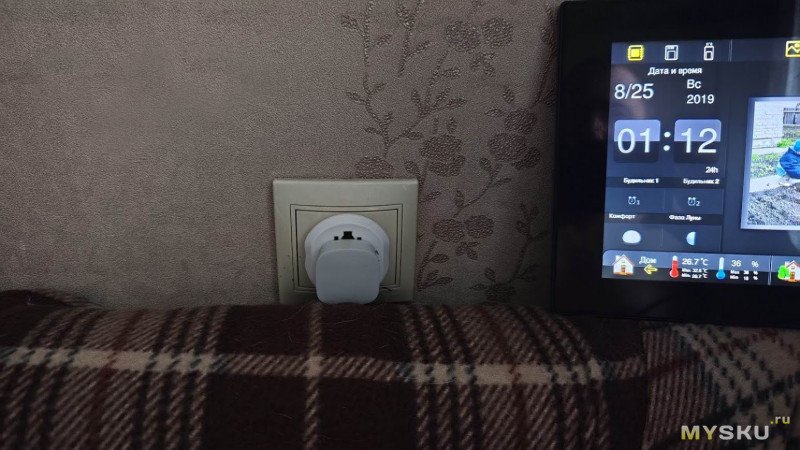

Ну и вот так тройник выглядит в целевой розетке, расположенной за спинкой кухонного уголка. Прямую вилку сюда вообще невозможно было вставить. С таким же тройником подключенный снизу провод с прямой вилкой и вовсе теперь не виден.

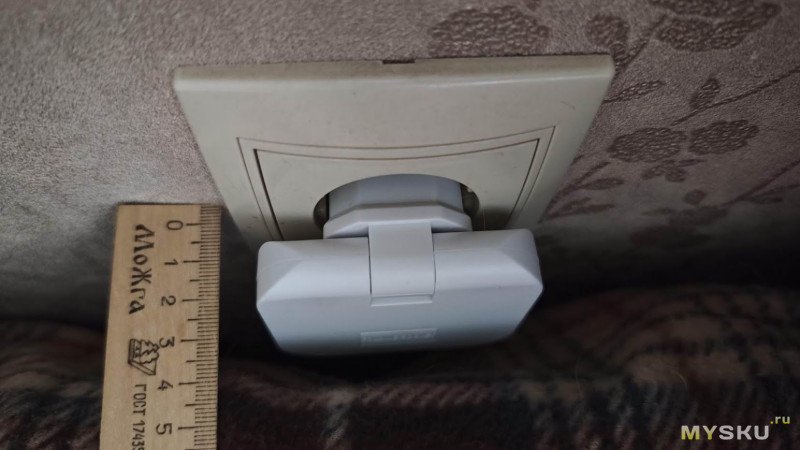

От плоскости стены тройник выступает на 3 сантиметра. По сравнению с имевшейся у меня до этого конфигурацией, толщина получилась на сантиметр меньше.

По итогу: оригинальная поворотная конструкция с плоским корпусом позволяет реализовать подключение прямых вилок в труднодоступных местах. Для слаботочной нагрузки использовать можно, мощную технику типа утюгов или чайников подключать наверное не стоит.
