Точечная сварка AWithZ UF20B на ионисторах

Прислали мне на обзор точечную сварку на ионисторах. Заявлен ток до 1750А, сварка ленты до 0,4мм. Пробую как она варит, проверяю соответствие заявленным характеристикам.
Прислано для обзора, но пишу правду.

Основные параметры:

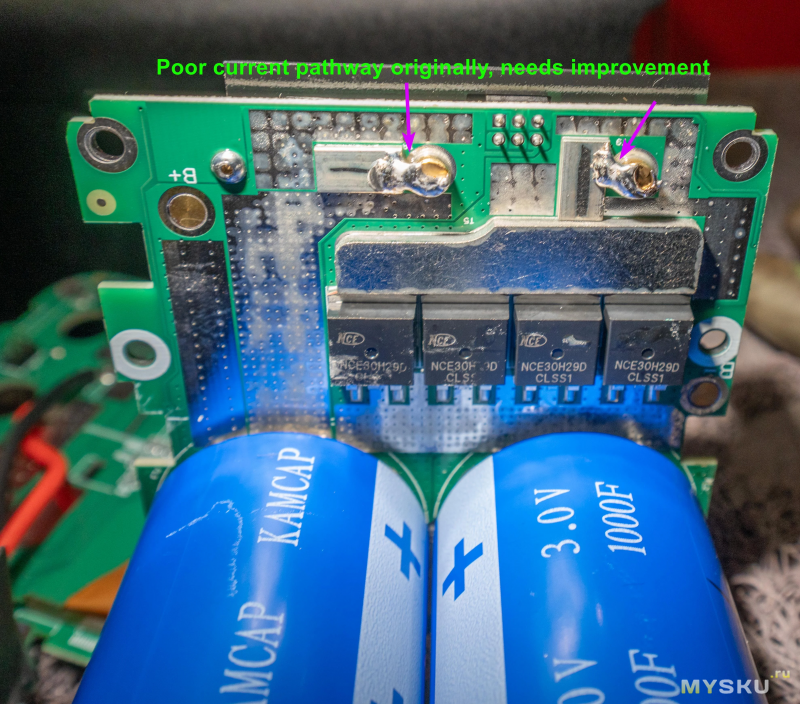

Тип конденсатора: ионистор.
Регулировка импульса: 99 уровней.
Максимальная толщина сварки 0.4 мм
Входное напряжение переменного тока: 100~240 В, 50-60 Гц.
Выходное напряжение: 6 В (макс.).
Выходной ток: 1750 А (макс.).
Выходная мощность: 10,5 кВт (макс.).
Размер: 181*95*80mm

Что будет в обзоре:

Внешность, комплектация
Меню, управление и настройки
Проверка тока сварки
Длительность импульсов
Сварка
Итог

Внешность

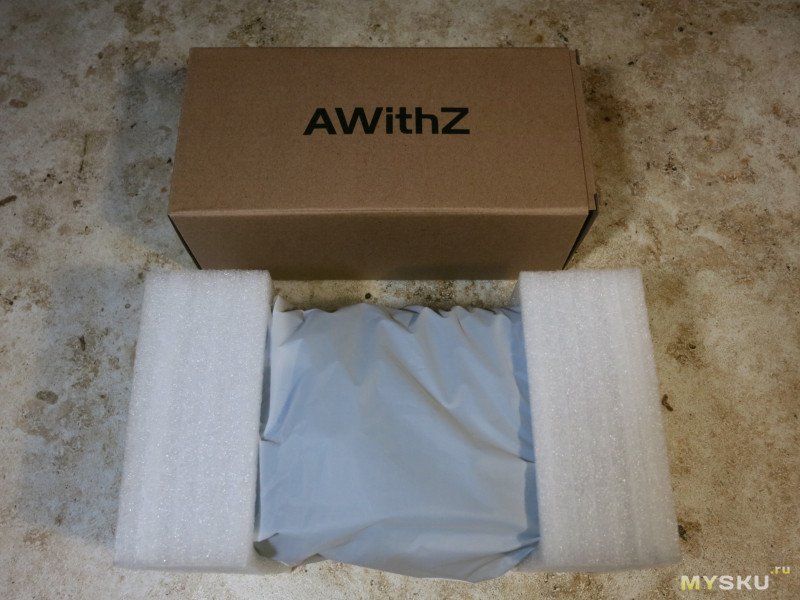

Сварка приходит в фирменной коробке. Это коробка была защищена внешней транспортной серой коробкой.
Внутри еще одна коробка и сама сварка.

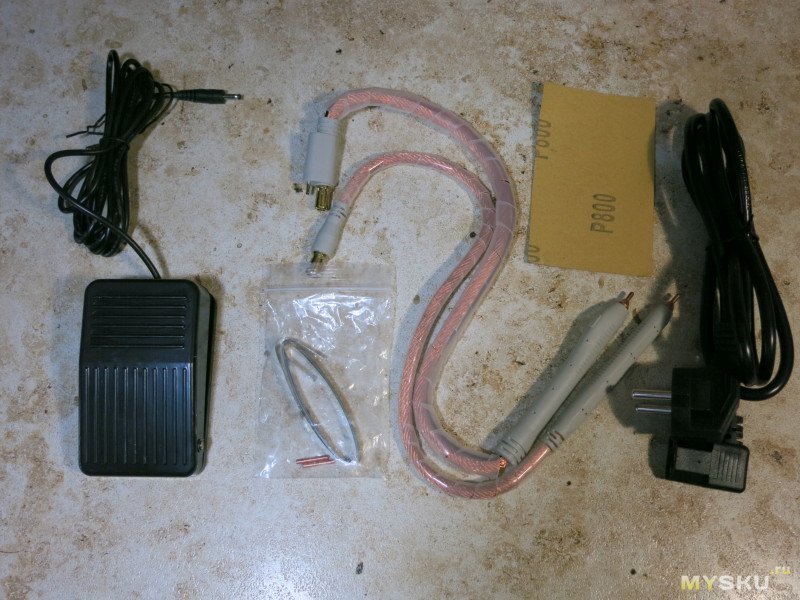

В коробке аксессуары. Кабель питания, кабеля для сварки, педаль, шкурка Р800, лента для сварки и запасные электроды.

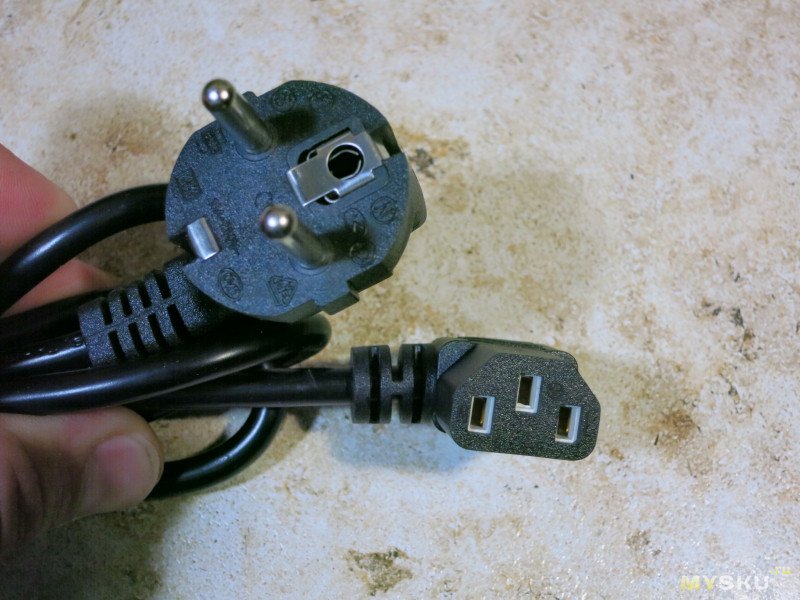

Шнур питания с квадратным разъемом

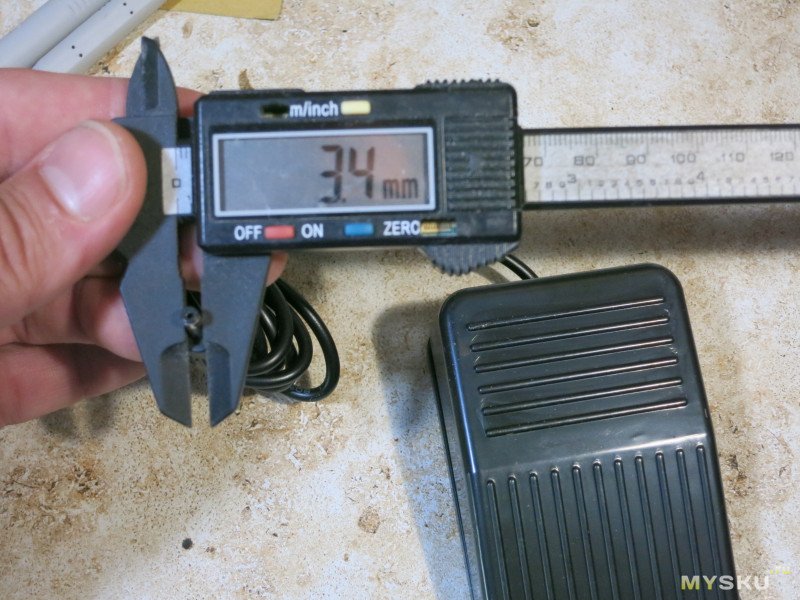

У педали разъем 3.5мм

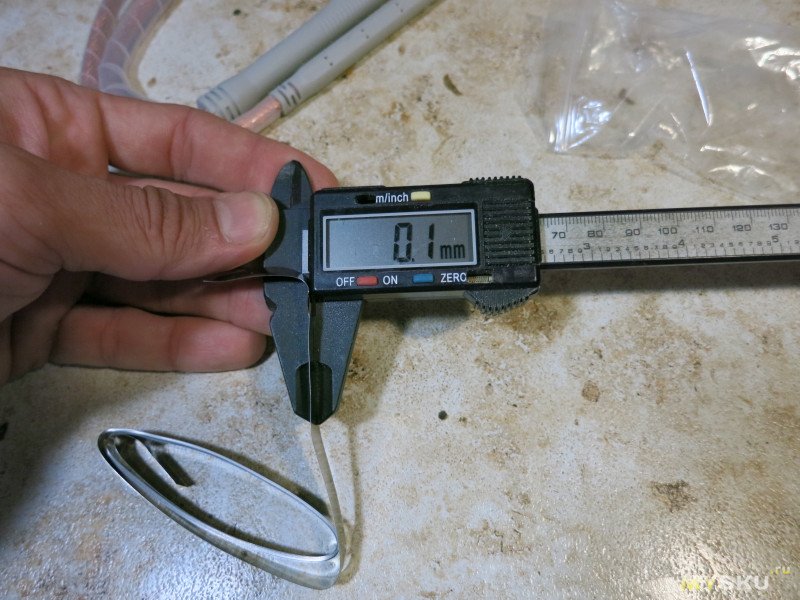

Лента толщиной 0.1мм

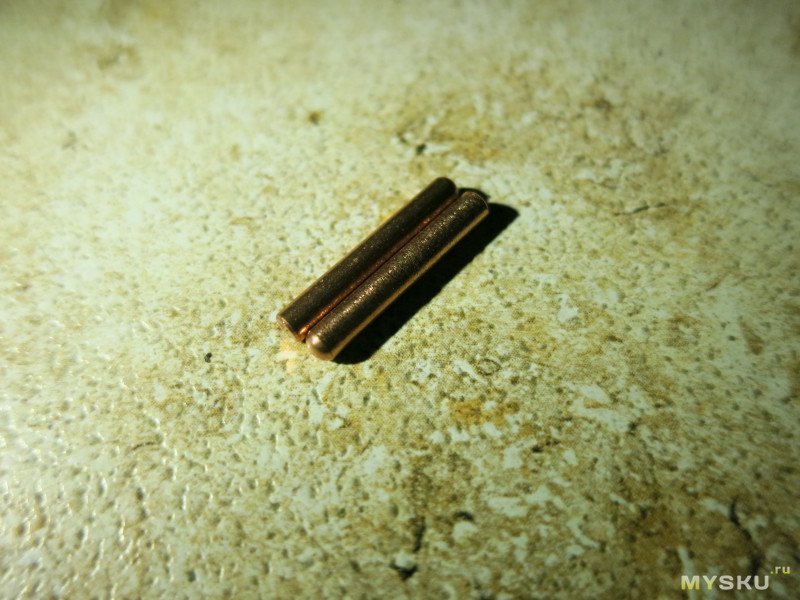

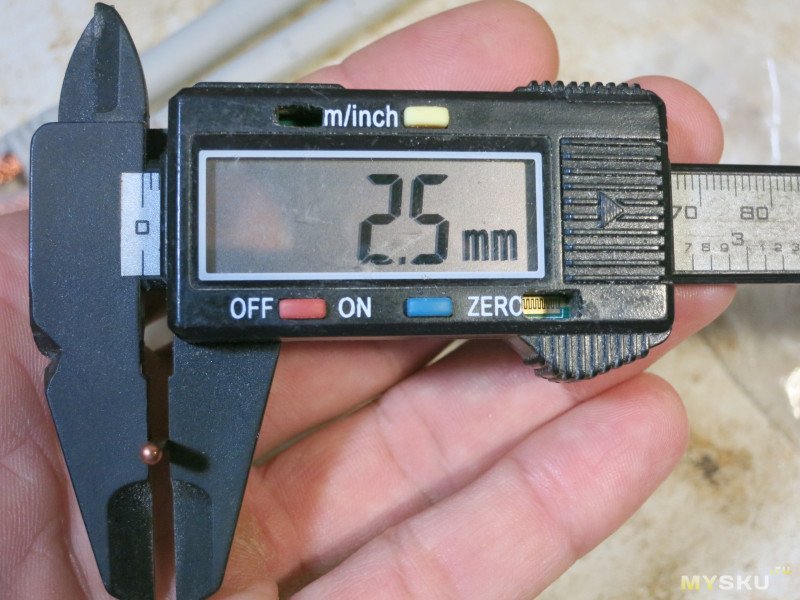

Электроды толщиной 2.5мм, длина 26мм.
Заточены с одной стороны под полусферу.
Длина кабелей сварки 50см от кончика до кончика.

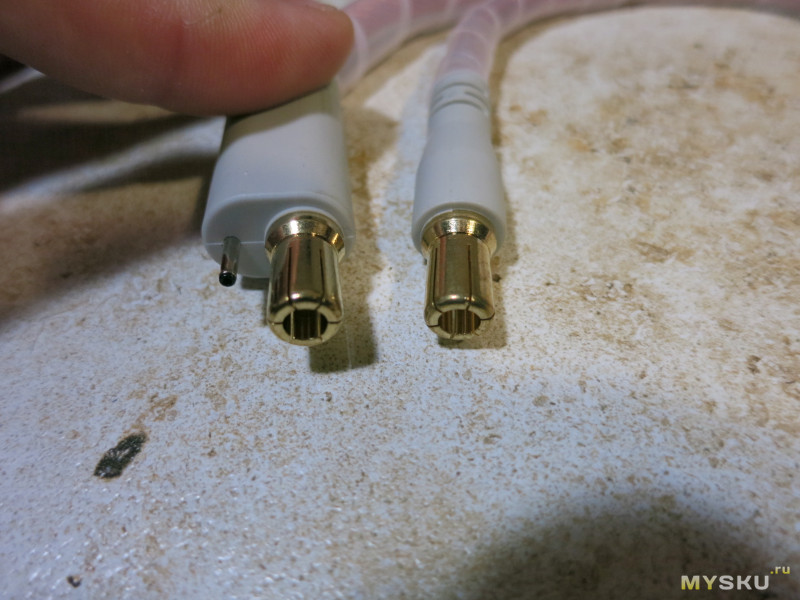

С одной стороны цанга диаметром 8мм.

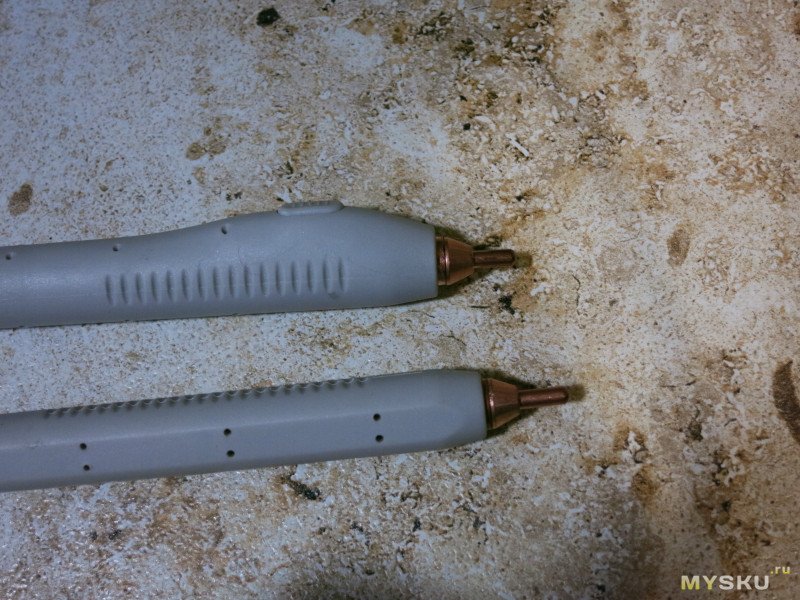

С другой стороны электроды. На одном из электродов есть кнопка. Для подключения кнопки в сварку на кабеле есть штырь, в сварке есть гнездо возле силового разъема для электрода.

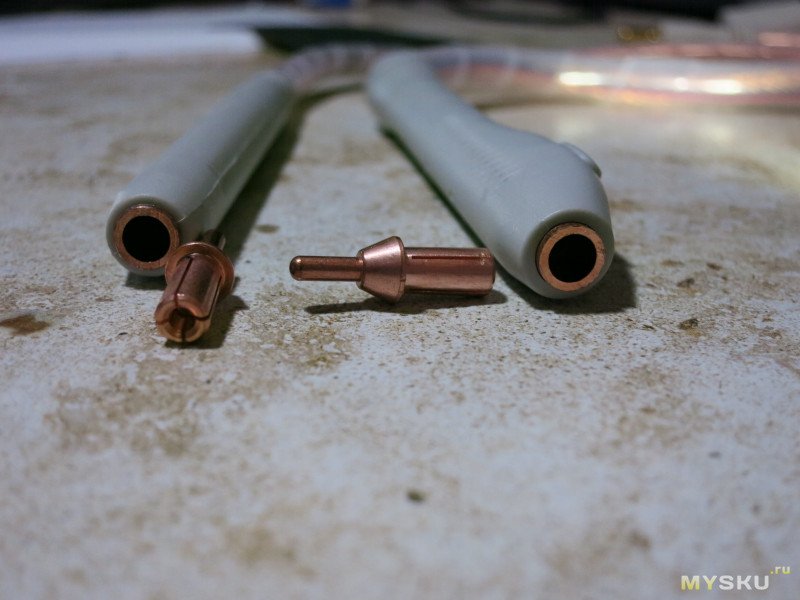

Электроды держатся через цанги диаметром 5мм. Просто плотно вставляются.

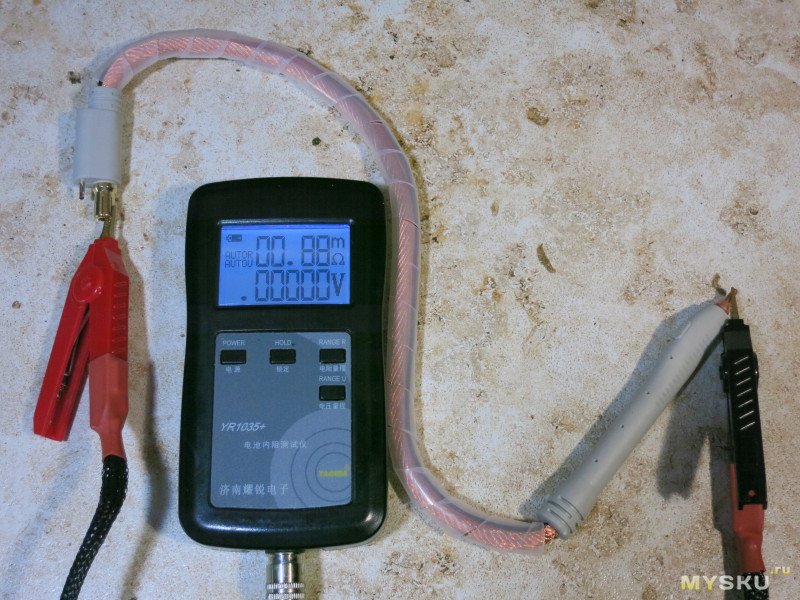

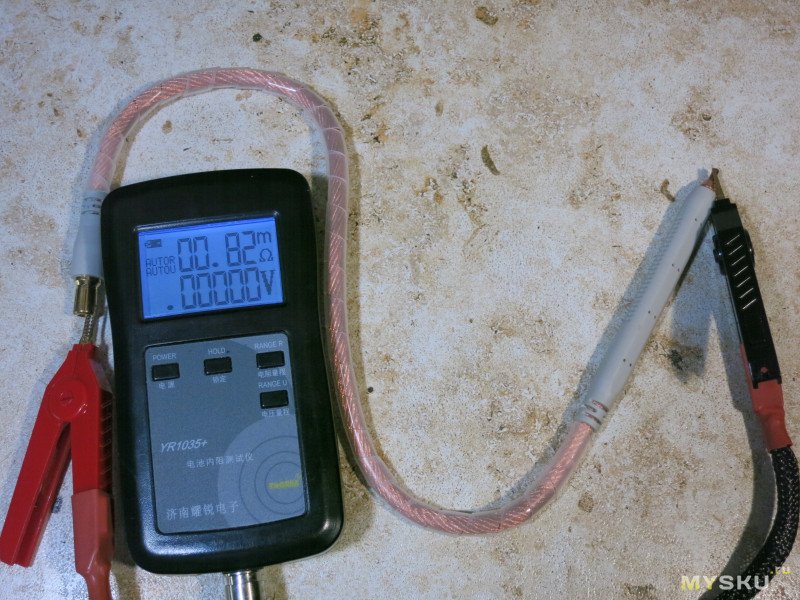

Сопротивление кабелей 0.88 и 0.82мОм.
Сопротивление жил проводов 0.37мОм, при этом длина жил 32см. Исходя из этого сечение провода около 16 квадратов.

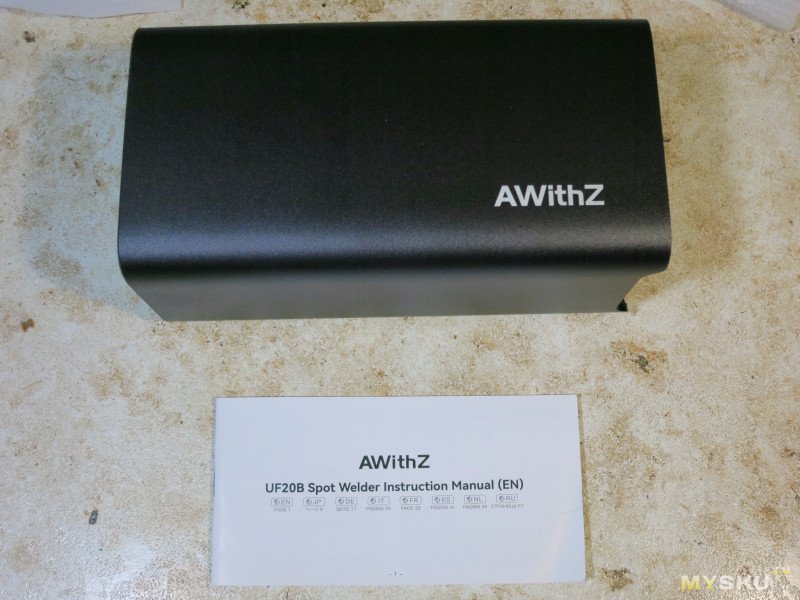

Вторая часть посылки это сама сварка, рядом лежала инструкция.

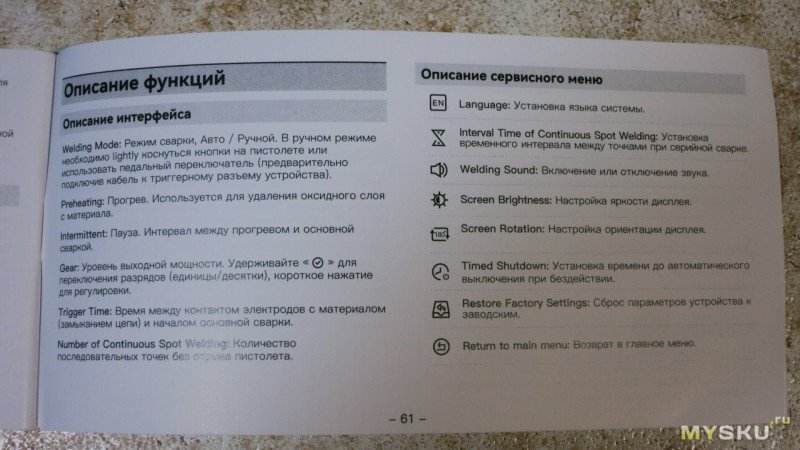

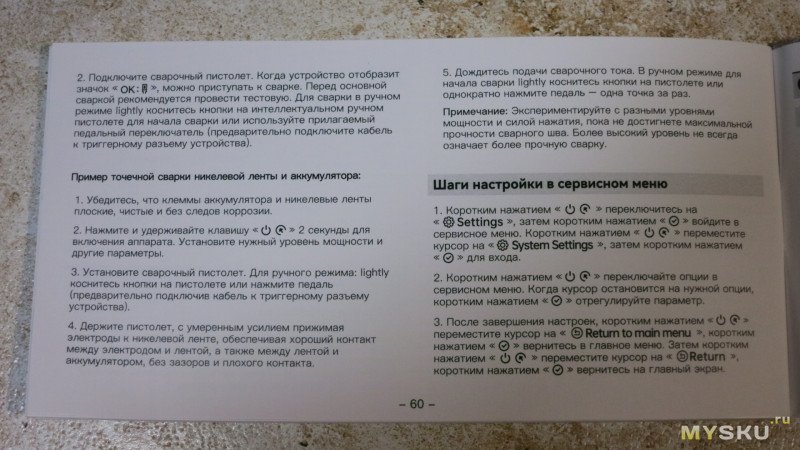

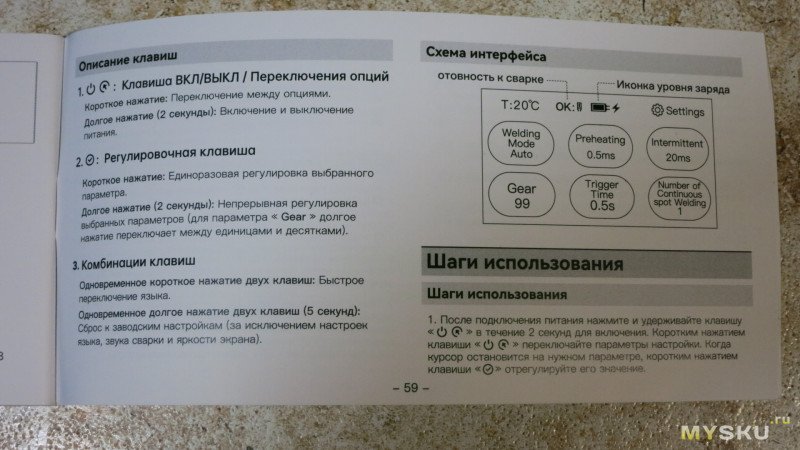

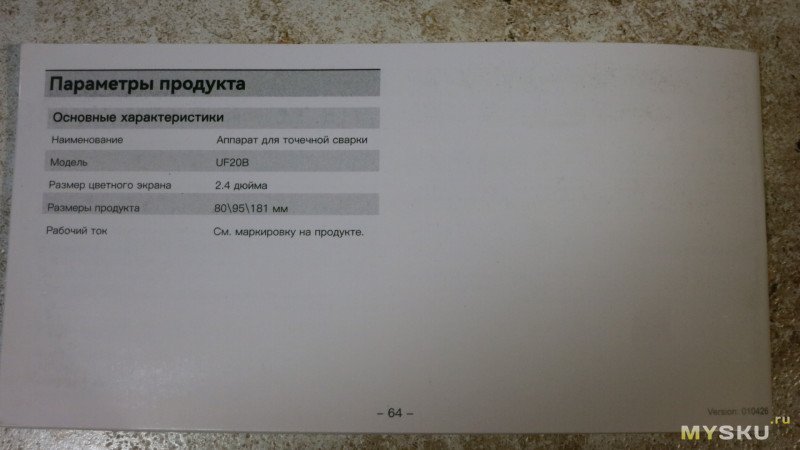

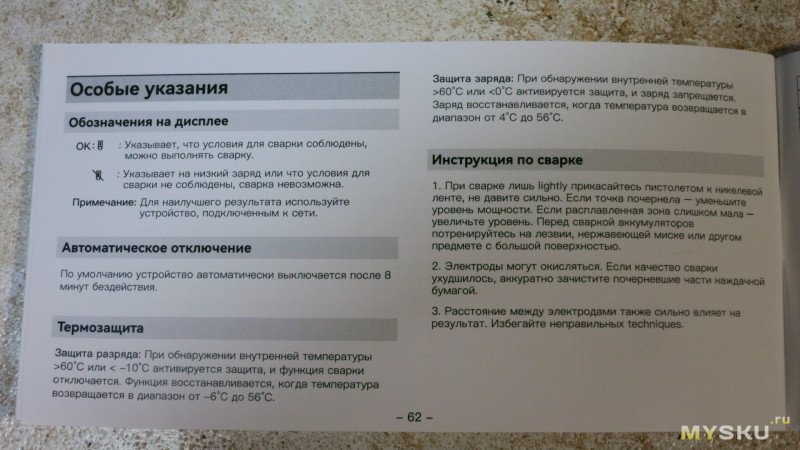

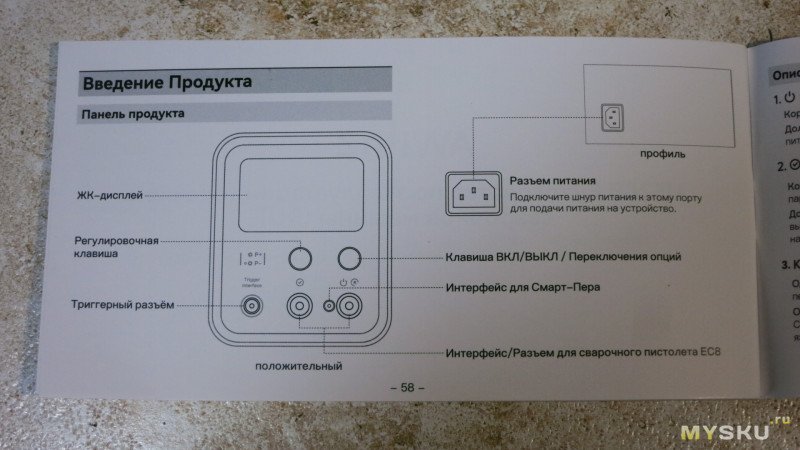

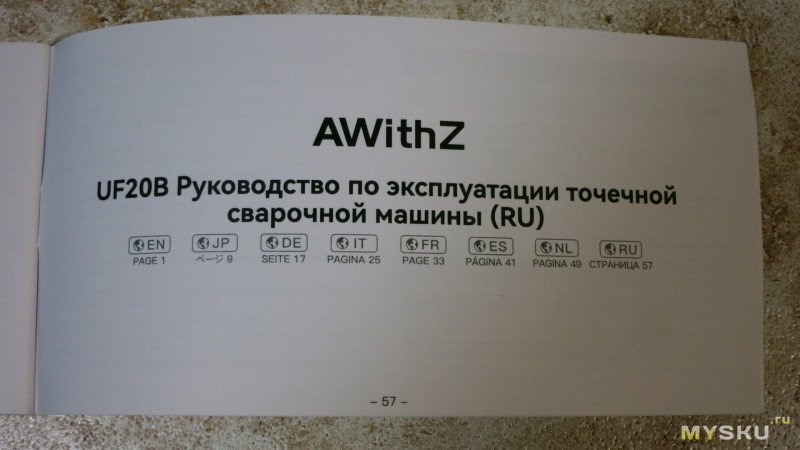

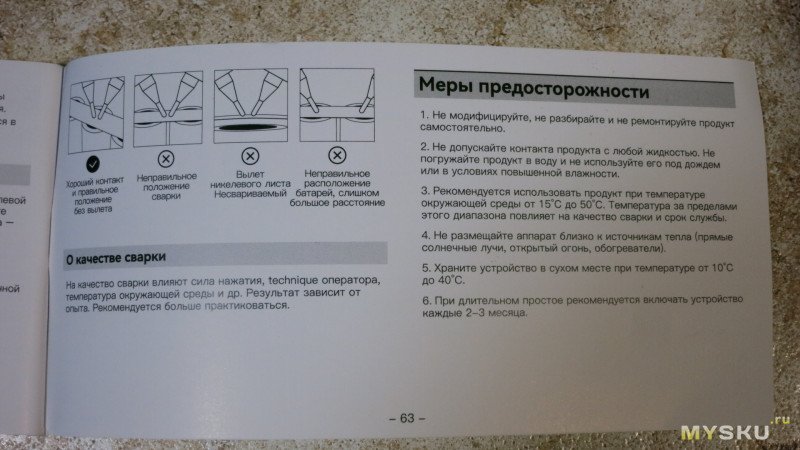

В инструкции есть русский, фото страниц под спойлером.

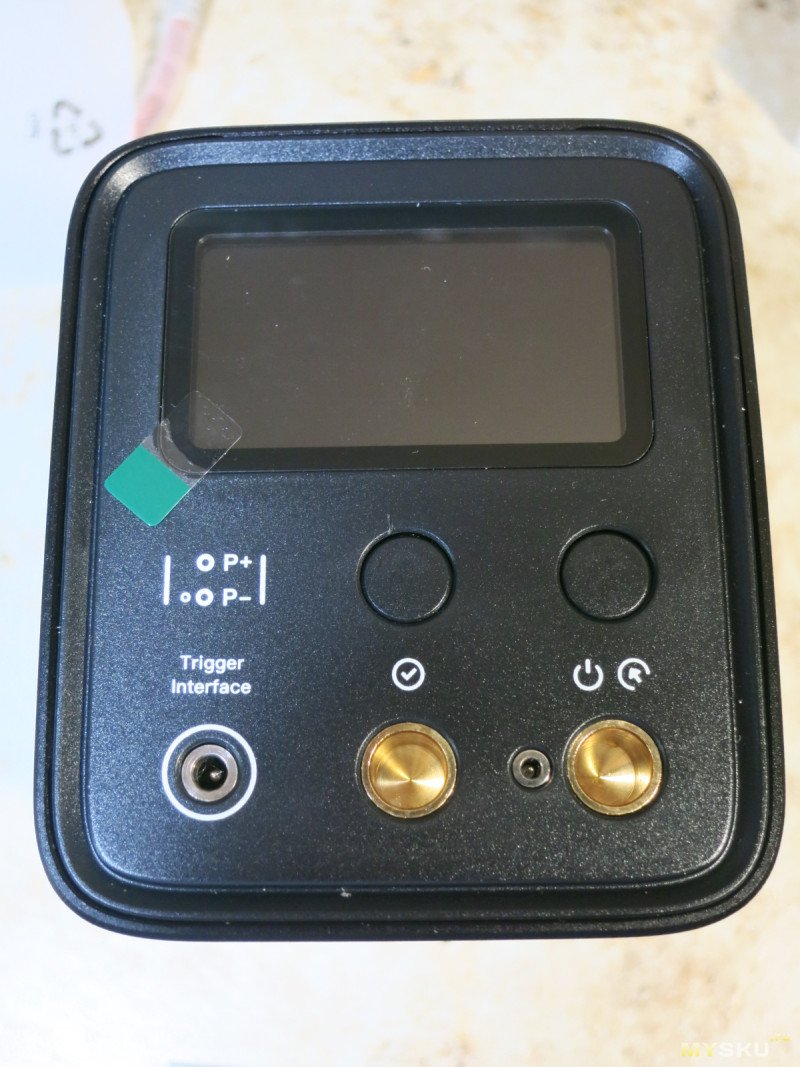

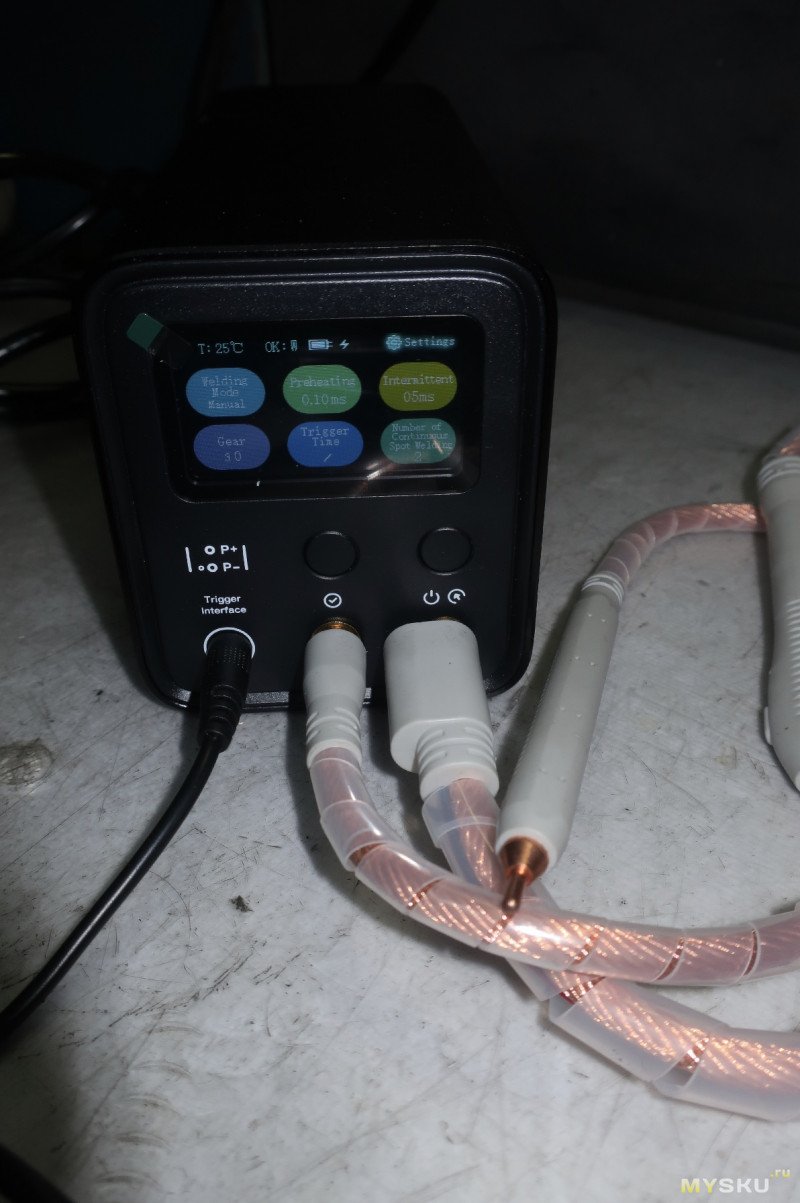

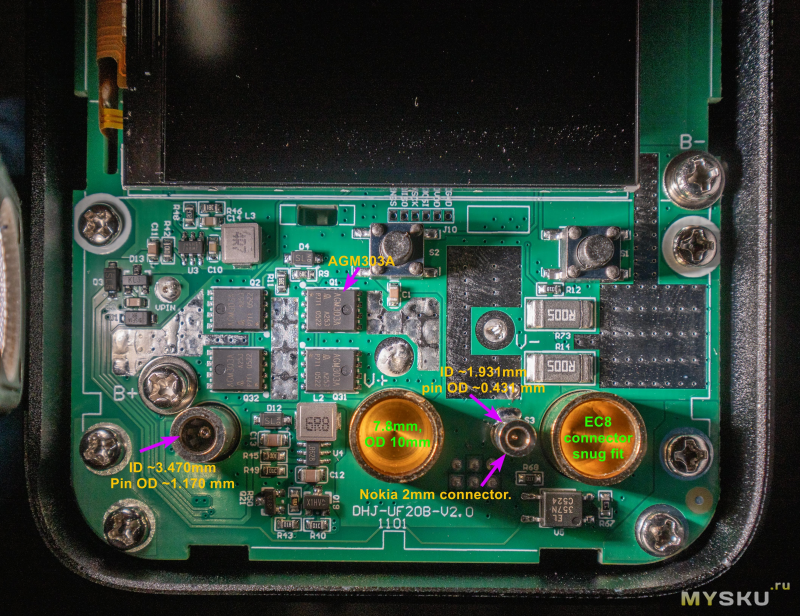

На передней части зарядки есть гнезда для электродов, возле правого минусового есть гнездо для кнопки. Слева гнездо для педали, в верхней части две кнопки. Ну и дисплей 2,4 дюйма.

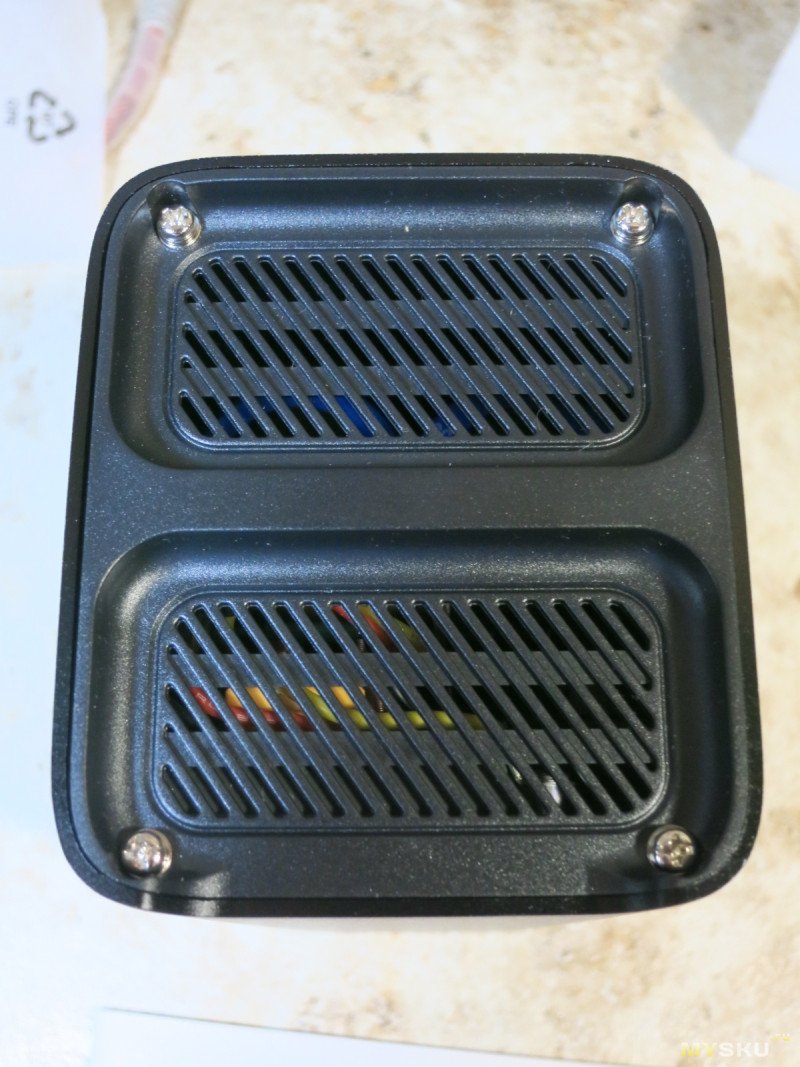

Задняя часть сварки закрыта решеткой.

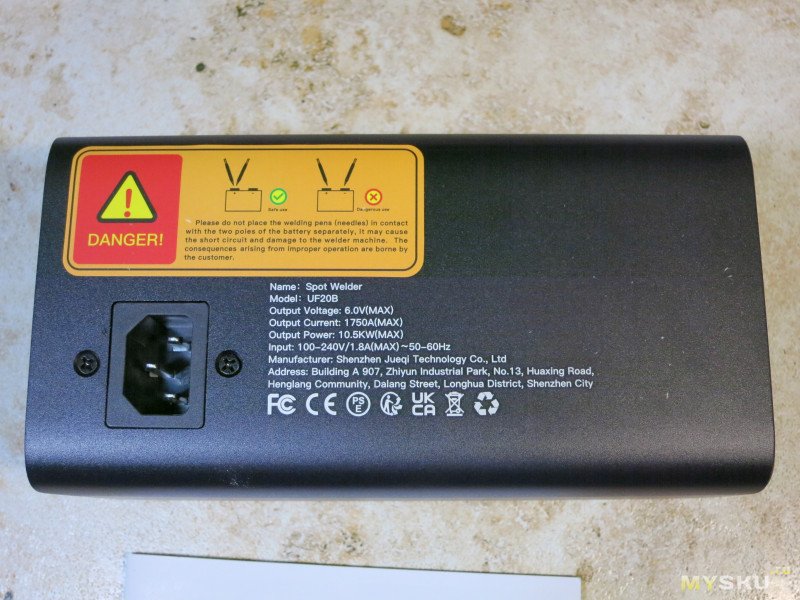

На левой части есть предупреждение, что не нужно ставить электроды на разные контакты батареи. На этой же стороне гнездо для сетевого шнура.

Меню, настройки, управление

Сварка включается нажатием правой кнопки на 2 секунды.

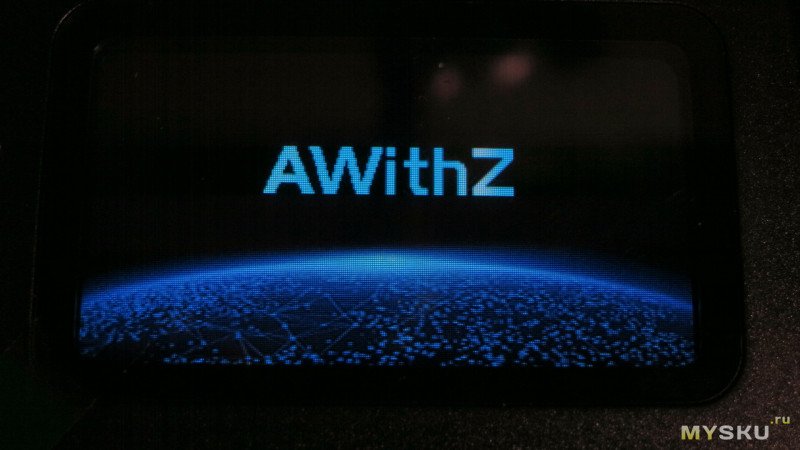

На пару секуднд показывается заставка. Видимо название фирмы означает что-то типа «от A до Я» на английском.

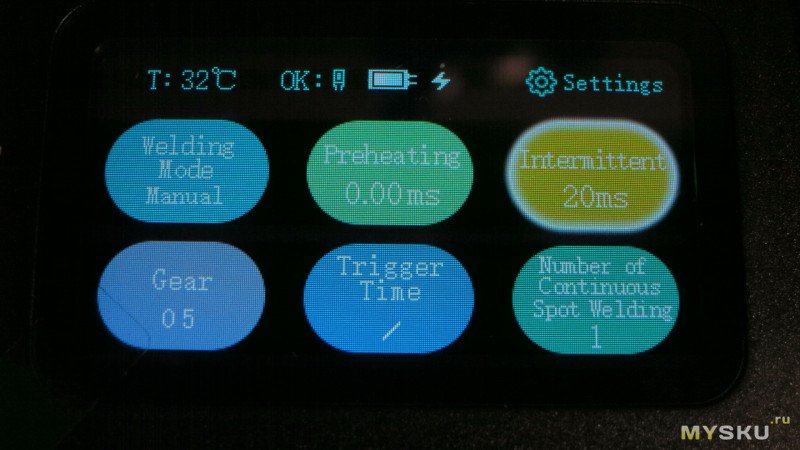

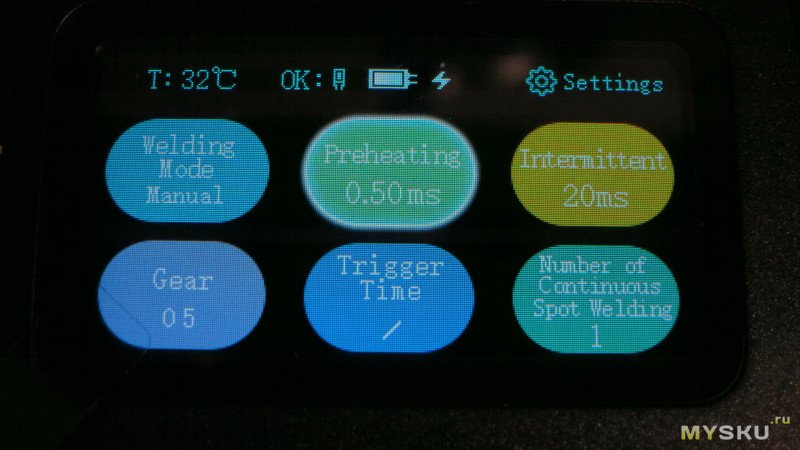

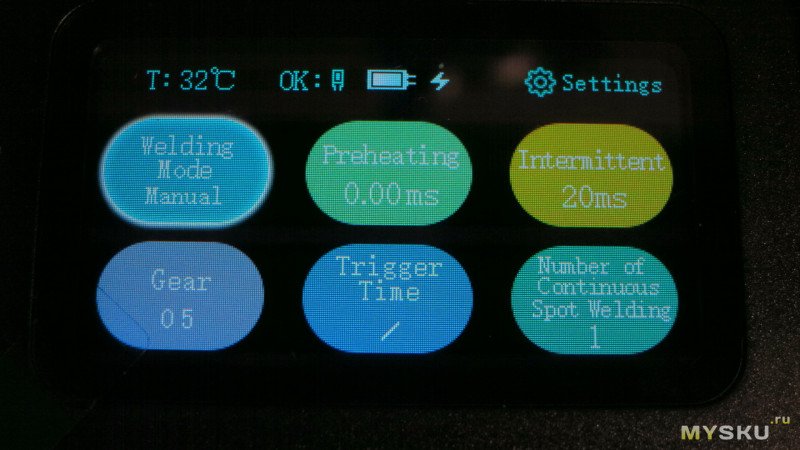

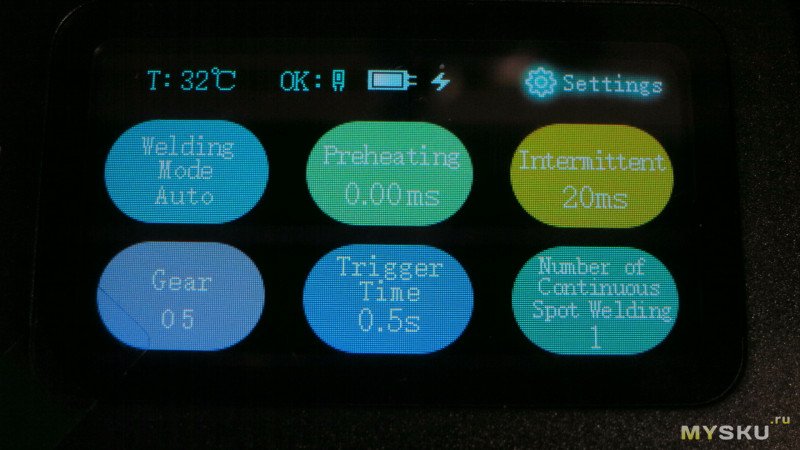

Потом включается основной экран. На нем можно выбрать 7 пунктов, по умолчанию выбран пункт «настройки». Для перехода между пунктами используется правая кнопка, для подтверждения и выбора — левая.
В левом верхнем углу температура ионисторов, правее отображается символ сварки, если можно варить. Еще правее уровень заряда ионисторов и символ зарядки, если сварка подключена к сети.
Первый пункт это автоматический или ручной режим работы. Можно переключить на manual — ручной режим и сварка будет происходить после нажатия кнопки на кабеле или после нажатия педали.
Второй пункт это длительность импульса предварительного нагрева, от 0 до 0.5мс, шаг изменения 0.05мс.
Следующий пункт это время паузы между импульсами. От 1 до 20мс, шаг 1мс.

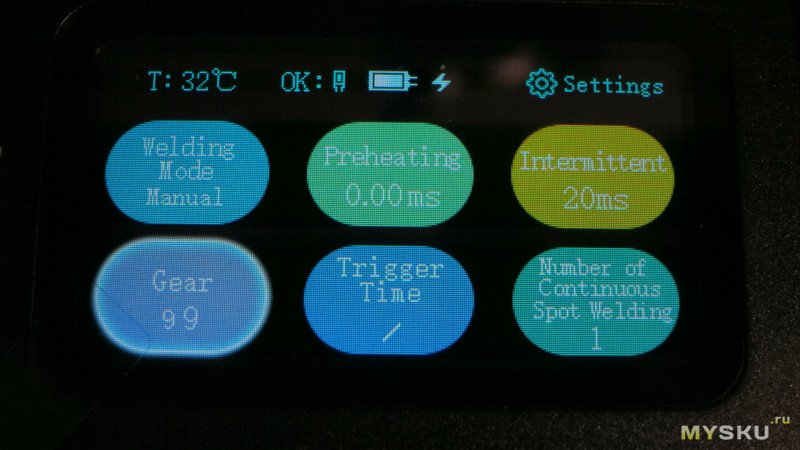

Четвертый пункт это «передача», gear, то есть время основного импульса. То есть не совсем время. От 00 до 99. На фото правая цифра больше левой, это не «опять китайцы сделали криво». В этом пункте удержанием левой кнопки можно сделать большой левую или правую цифру, чтоб изменять десятки или единицы этого значения. Назад мотать нельзя, короткое нажатие левой кнопки мотает вперед. Если выбрано изменение единиц, то при переходе через 9 десятки тоже увеличиваются, это сделано нормально.

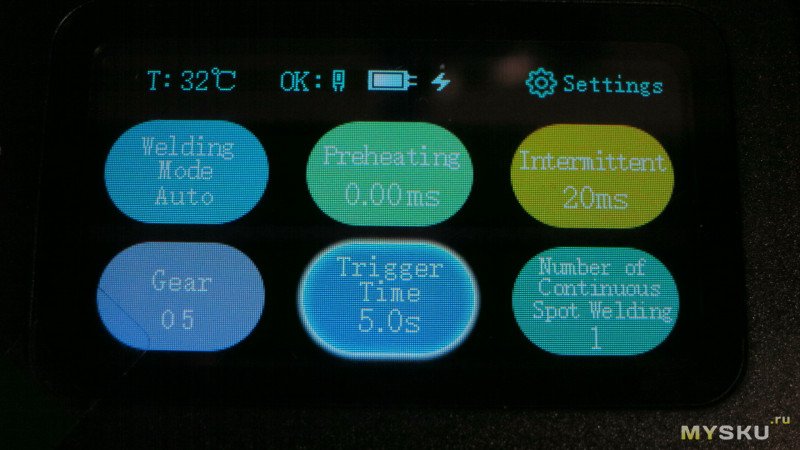

Пятый пункт это время, которое сварка ждет от замыкания щупов на металле до подачи импульса сварки. От 0.5 до 5.0 секунд, шаг 0.1 (0.5-2) и 0.5 (2.5-5)сек.

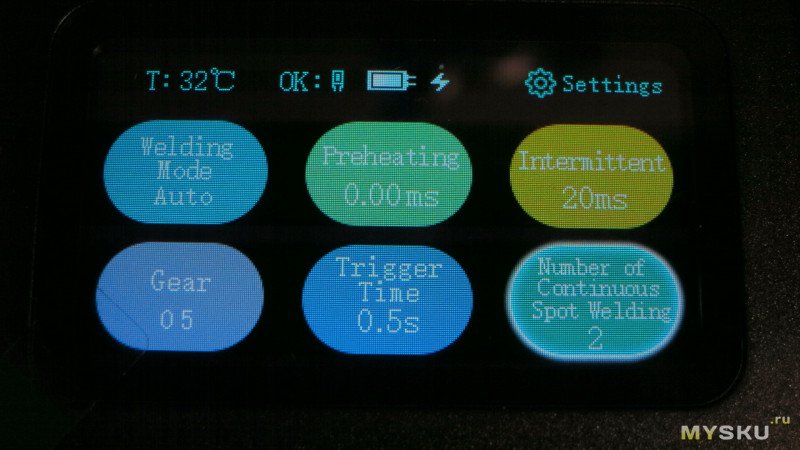

И последний пункт это число импульсов, можно выбрать только 1 или 2.
Короткое нажатие обеих кнопок переключает языки по кругу. Если что, русского нет.
Долгое нажатие обеих кнопок сбрасывает настройки к начальным. Не сбрасываются язык, звук сварки и яркость экрана.
В правом верхнем углу есть пункт «настройки».

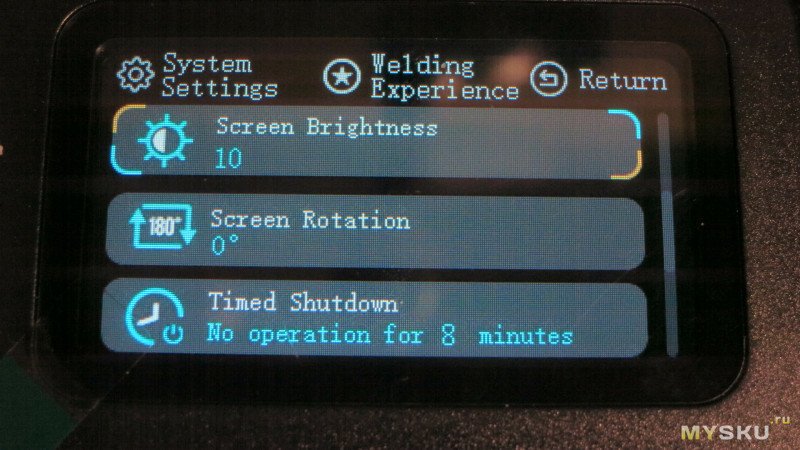

Там настраивается
— язык,
— интервал между импульсами, если на главном экране выбрано 2 импульса, от 0.1 до 2.0сек
— звук сварки
— яркость экрана, от 1 до 10,
— поворот экрана, 0 и 180, можно поставить сварку вверх ногами,
— время до автовыключения сварки, 8 — 15 — 30 минут.

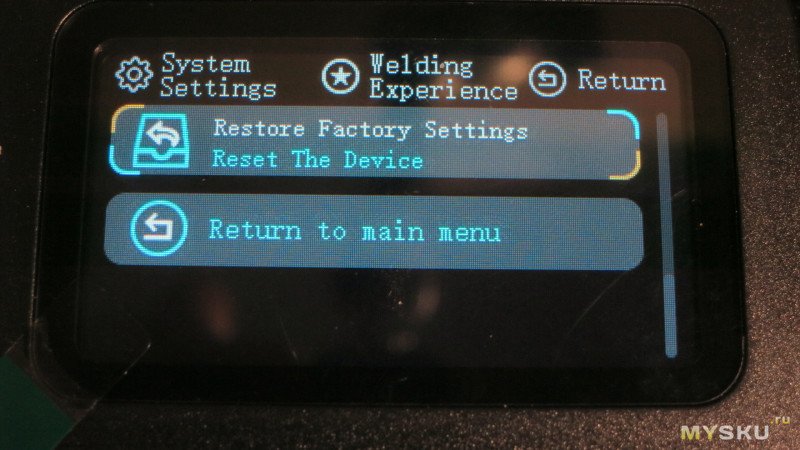

Ну и на последнем экране меню сброс настроек и возврат в главное меню.

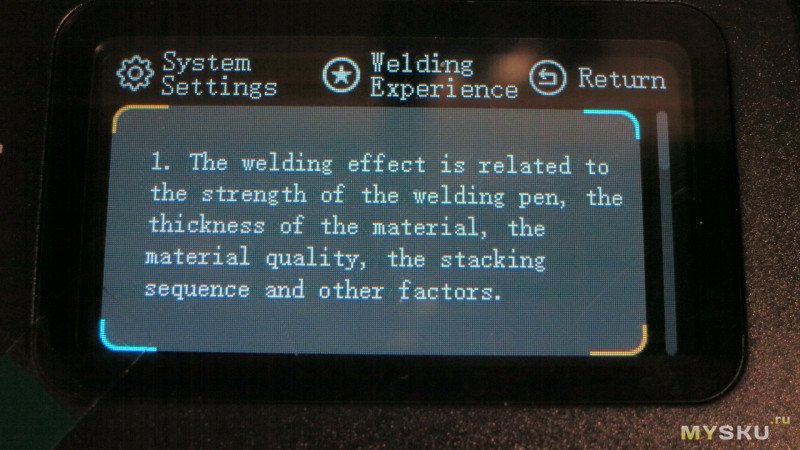

В настройках еще есть пункт «Welding Experience» — это простые советы по сварке.

Проверка тока сварки

Для проверки тока я использую цифровой шунт, мини осциллограф, обзор.

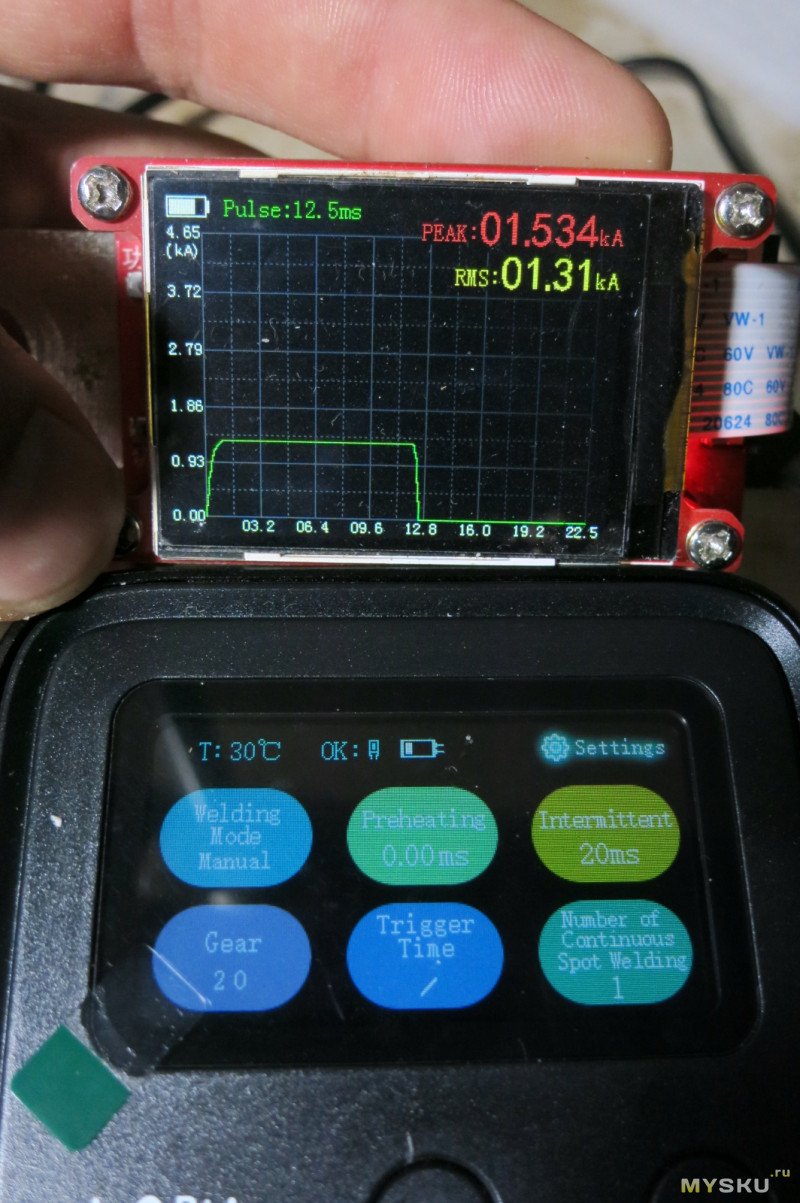

Выставил gear 20, стрельнул в шунт — RMS 1.3кА, пик 1.5кА. Маловато будет.

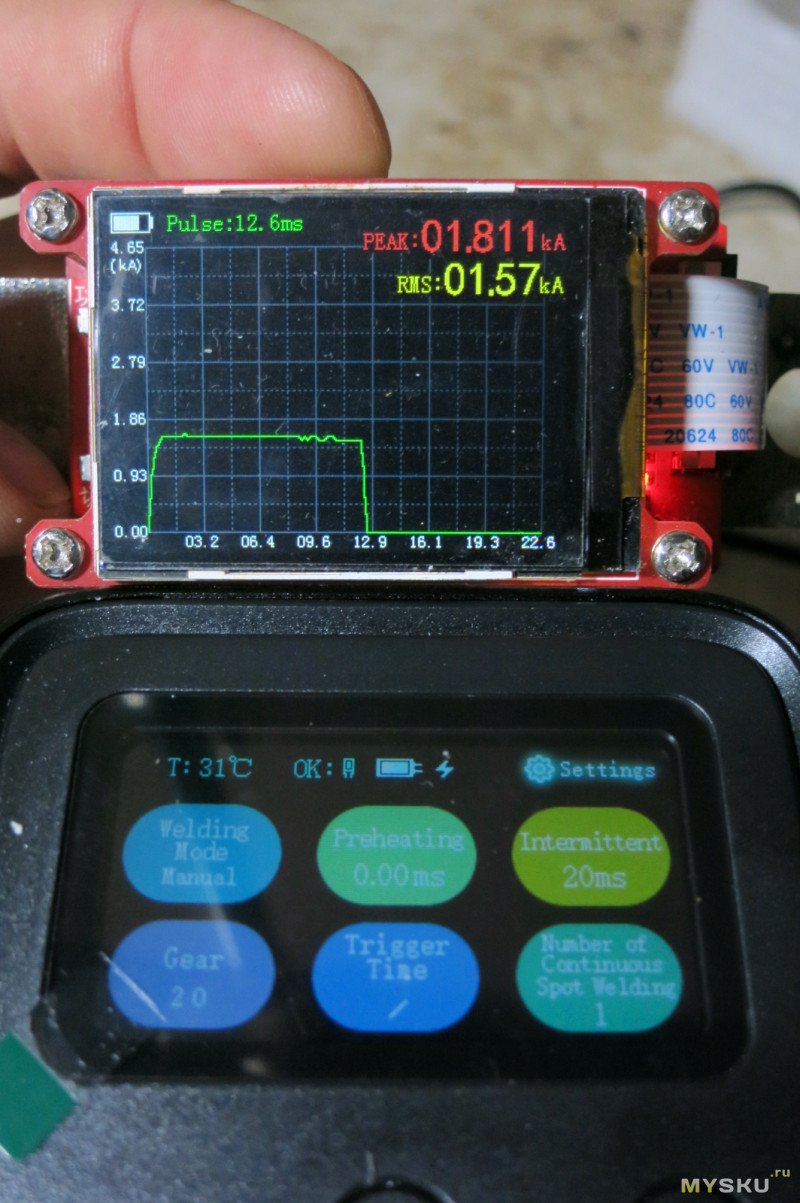

В тесте выше сварка долго стояла без питания, ионистор почти разряжен. Ставлю на зарядку, жду пока батарея не поднимется до конца, даю сварочный импульс в шунт.
Уже лучше, 1.8кА пик и почти 1.6кА RMS.
Тест выше специально проводил на разряженной батарее, чтоб показать, что ток и качество сварки зависит от уровня заряда ионисторов. Лучше варить когда сварка подключена к сети.
Провода и соединения оказывают сильное влияние на ток сварки. А соединений тут немало, на каждый кабель как минимум 3 и все без затяжки.

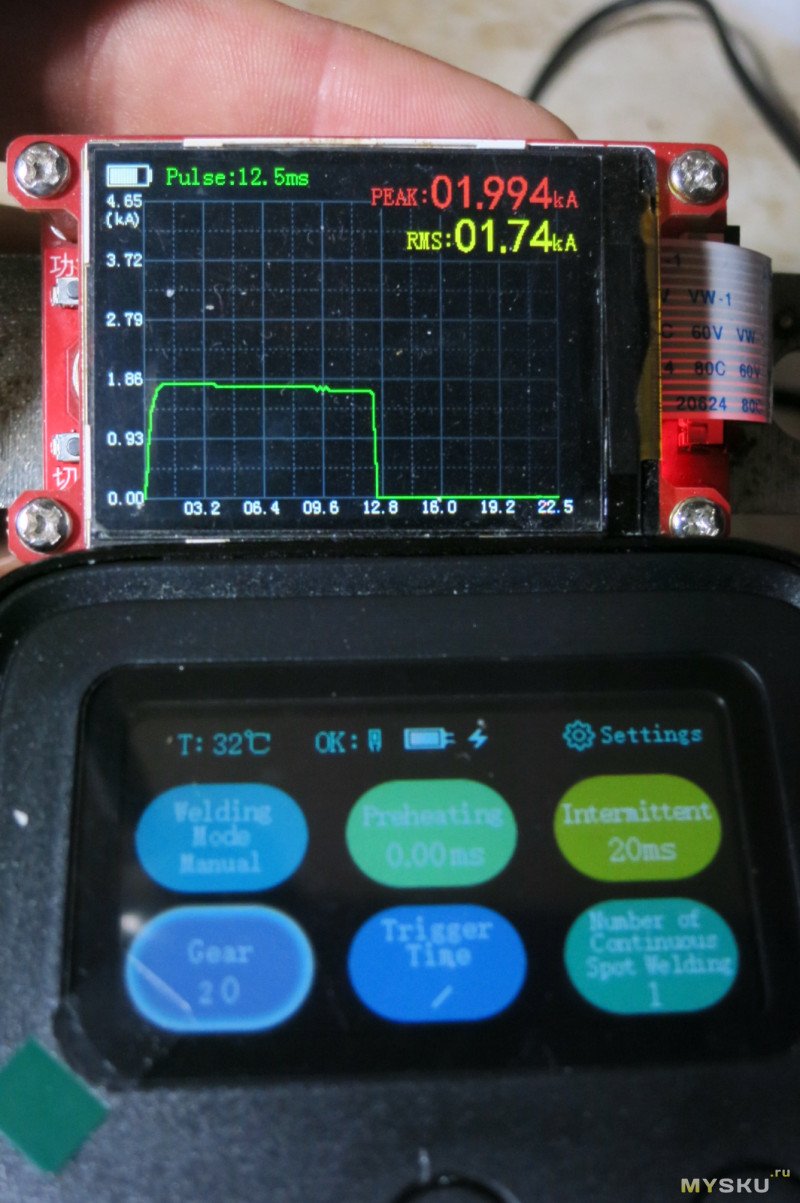

Поэтому для прикидки возможностей сварки вытащил цанги с электродами, упер торцы сварочных ручек в шунт и щелкнул один импульс. Получился средний ток 1.74 и пик почти 2кА.
То есть если сделать свои толстые провода, то ток может быть больше.

Длительность импульсов

В сварке можно выбрать «скорость» то есть время основного импульса от 0 до 99. Что это такое?
При gear = 0 сварка пищит, но основного импульса нет.

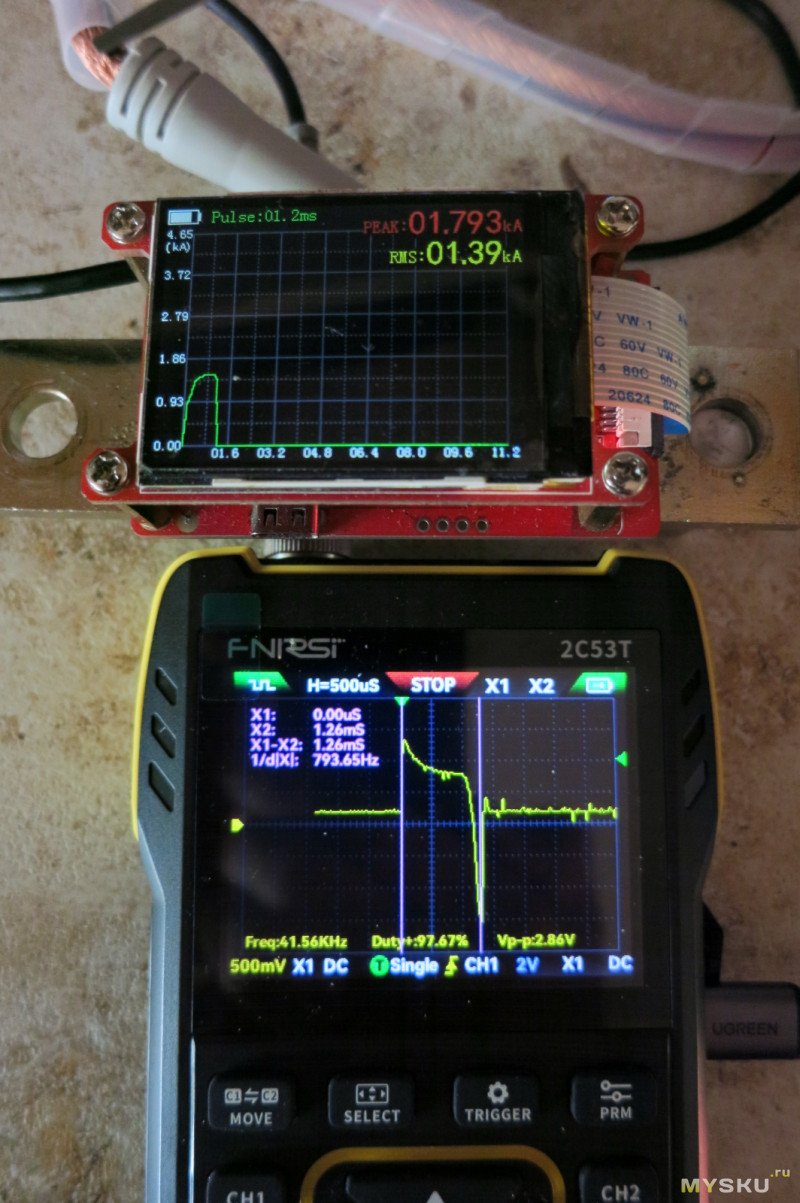

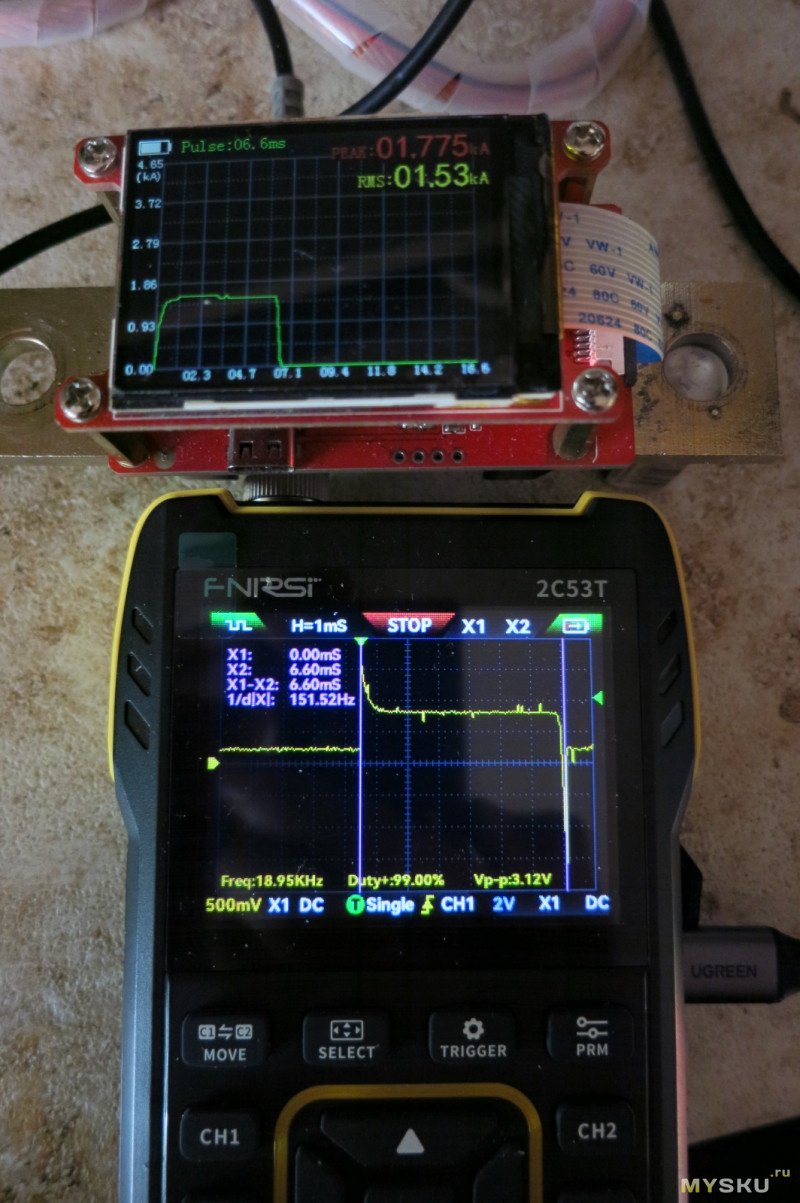

При gear = 1 цифровой шунт и осциллограф показывают 1.2мс. При gear = 10 оба показывают 6.6мс.
Что это значит? Я проверил разные мощности основного импульса, при gear = 5 получается 3.6мс, при 20 получается 12.6мс. При максимальной выдержке 99 получится 60мс.
В общем каждая единица мощности добавляет 0.6мс к базе 1.2мс. То есть шаг регулировки меньше, чем 1мс, это хорошо.

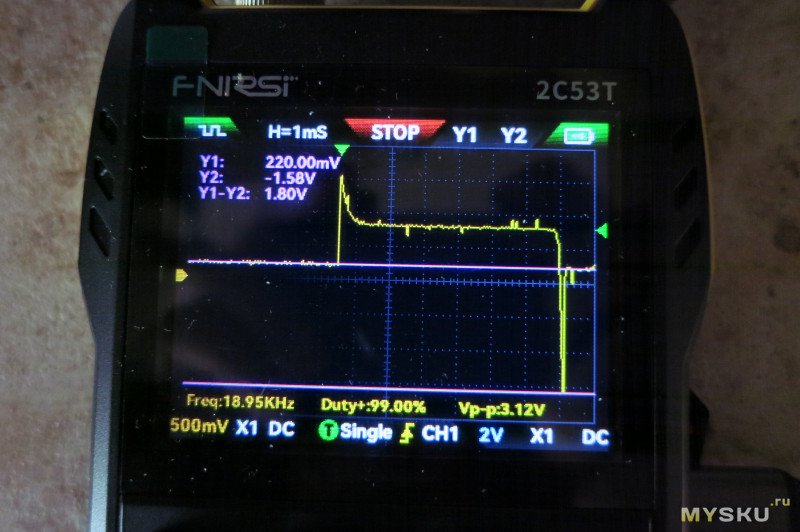

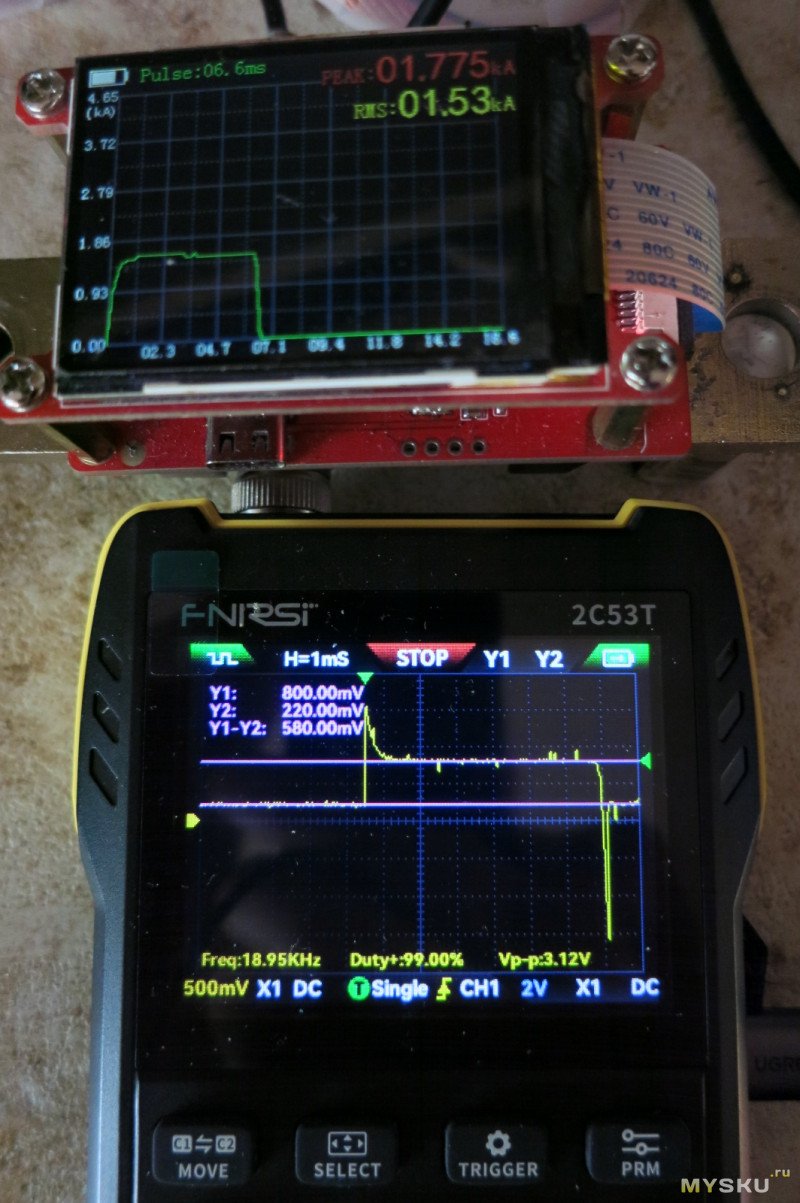

Раз уже я подключил осциллограф, то можно проверить ток. Амплитуда импульса 580мВ. Как я уже измерял выше, сопротивление провода 0.37мОм.
Делим амплитуду на сопротивление, 580 / 0.37= 1567.57 или 1.57кА. Значит мой цифровой шунт показывает верно.

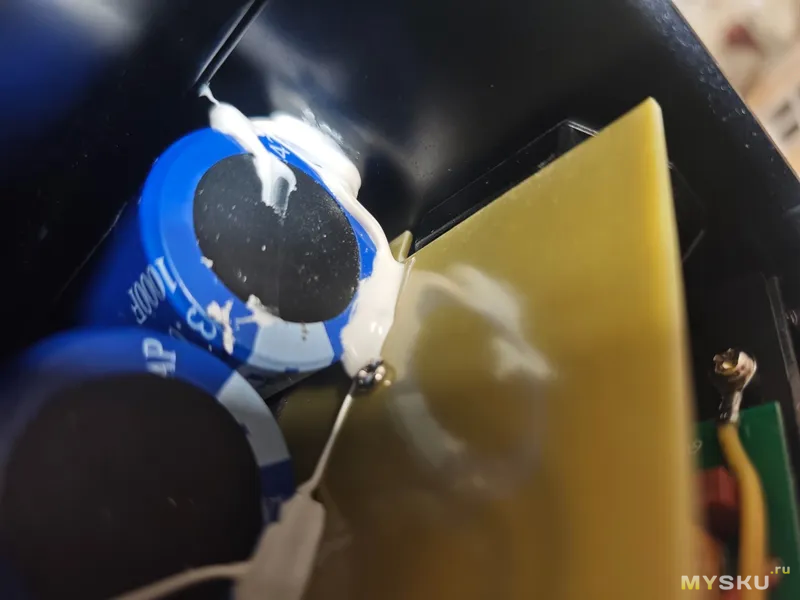

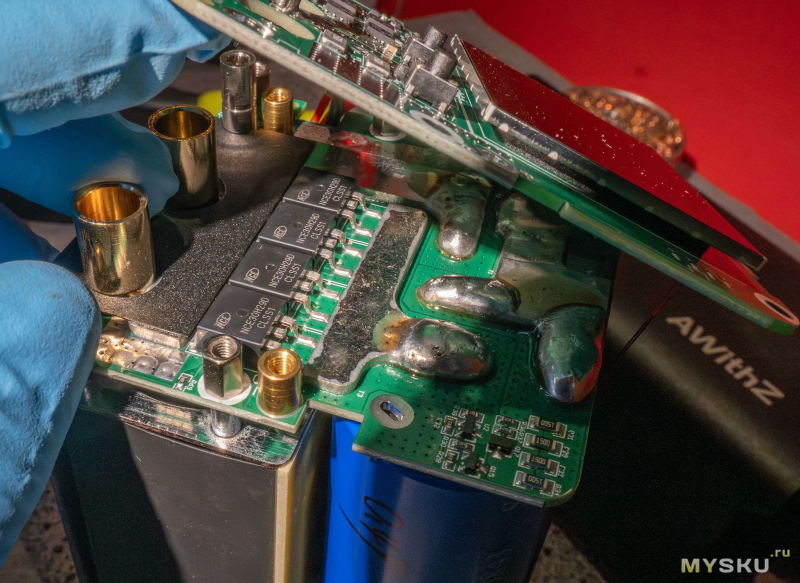

Индуктивный выброс при закрытии транзистора на одном проводе около 1.8 вольта, это немного, полевики не должны сгореть.

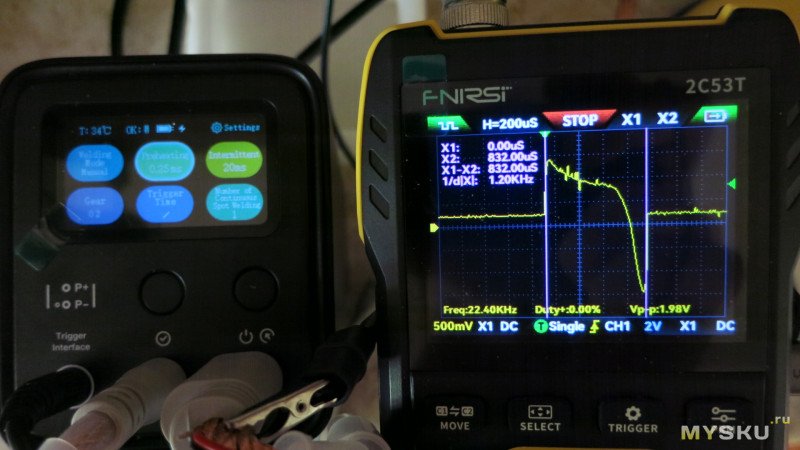

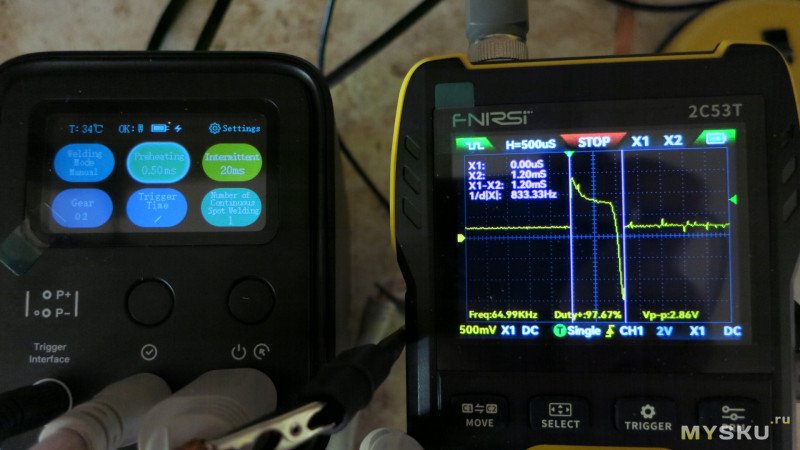

Проверил длительность предварительного импульса.

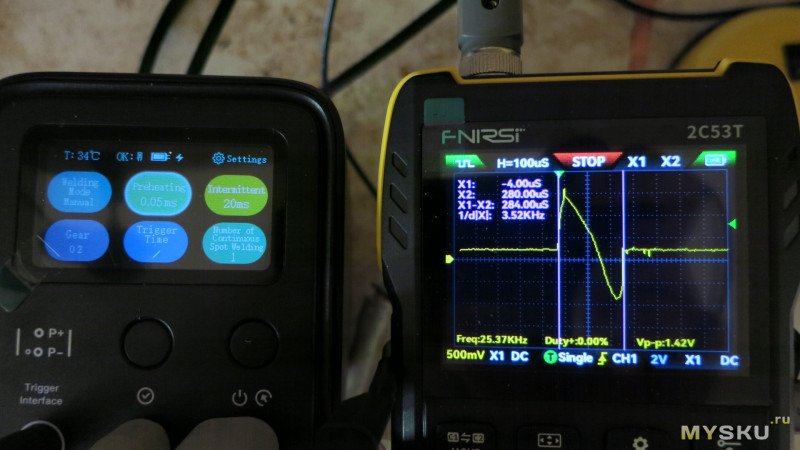

Поставил минимальный 0.05мс — осциллограф показал 0.028мс
Выбрал среднее значение 0.25мс — осцилл показал 0.83мс
Выбрал максимальное 0.50мс — реально 1.2мс.
То есть время предварительного импульса не соответствует тому, что написано. Максимум 1.2мс

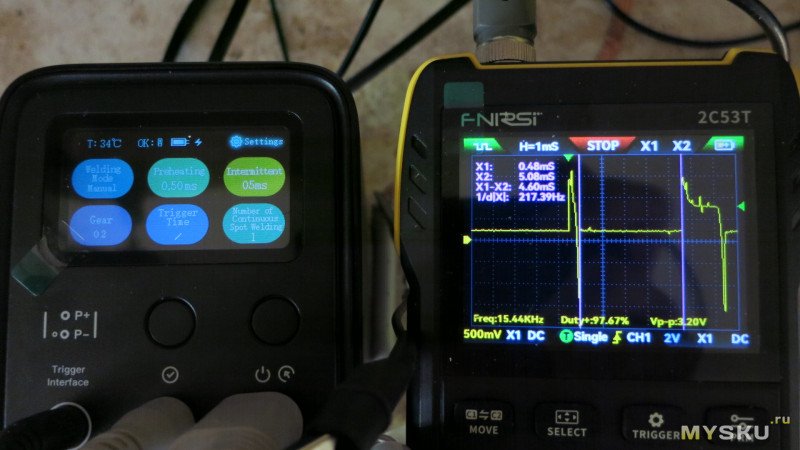

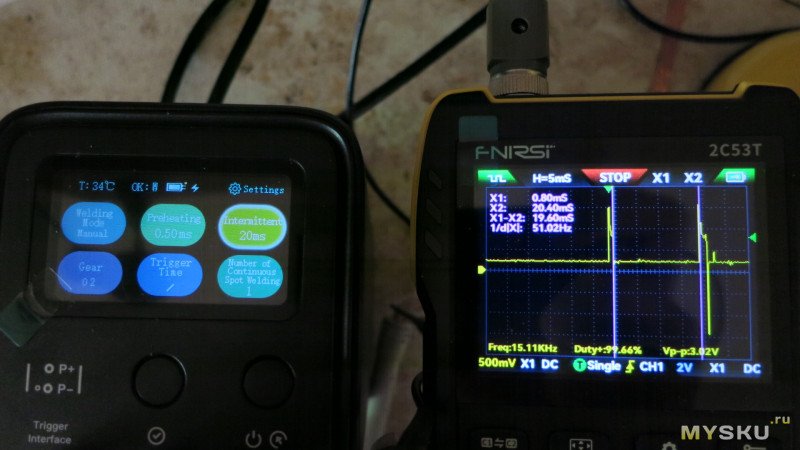

Проверил время паузы. Выставил минимум 5мс — осциллограф показал 4.6мс. Выбрал максимум, 20мс — реально 19.6мс.
То есть паузу сварка задает верно. Ну почти верно.

Сварка

Проверяю как приваривается комплектная лента, покрытая никелем, толщиной 0,1мм.

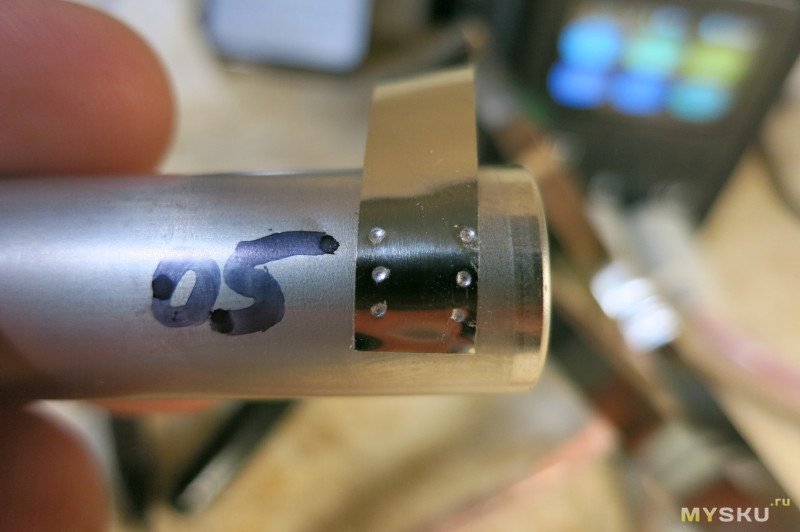

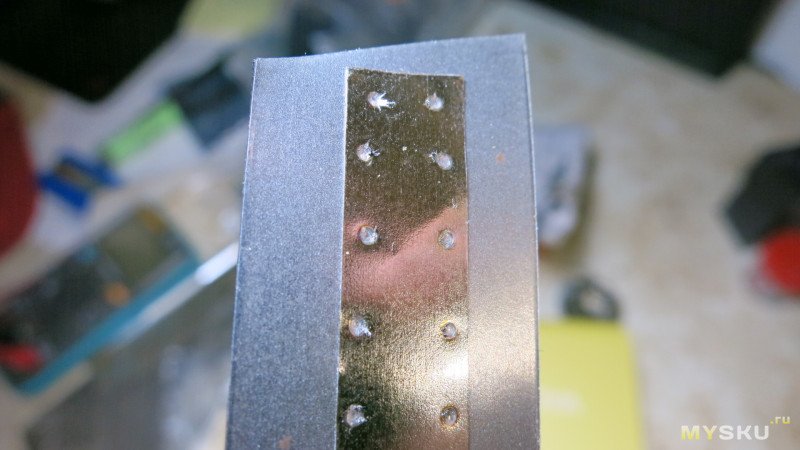

Вот такие точки получаются при длительности основного импульса 05 (3.6мс), нет пережогов, все красиво.

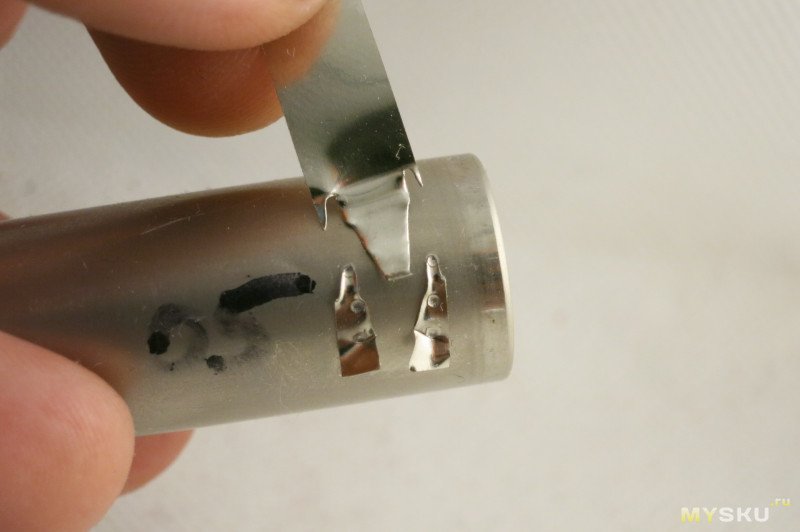

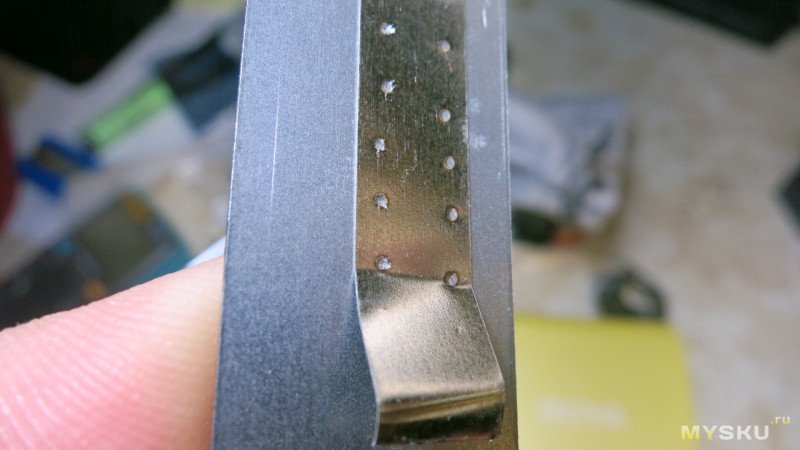

Лента 0.1мм отрывается с мясом.

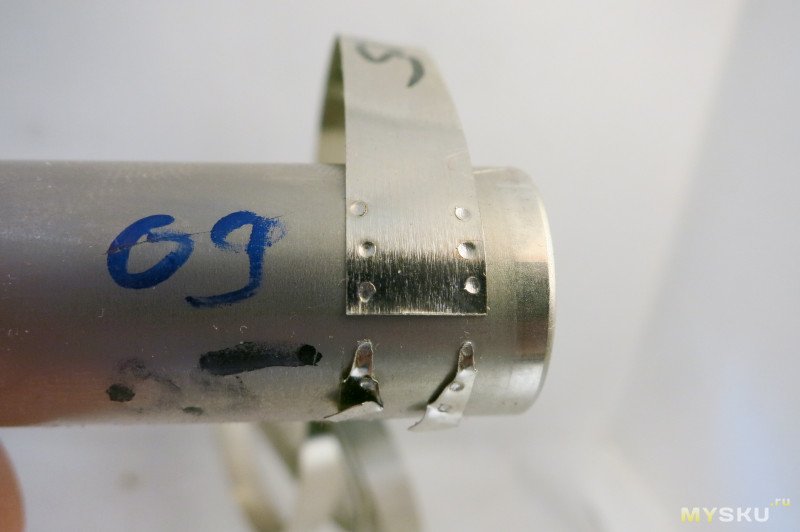

Лента 0.15мм приваривается на длительности 09, это примерно 6мс
Отрывается так же, как лента 0.1мм выше

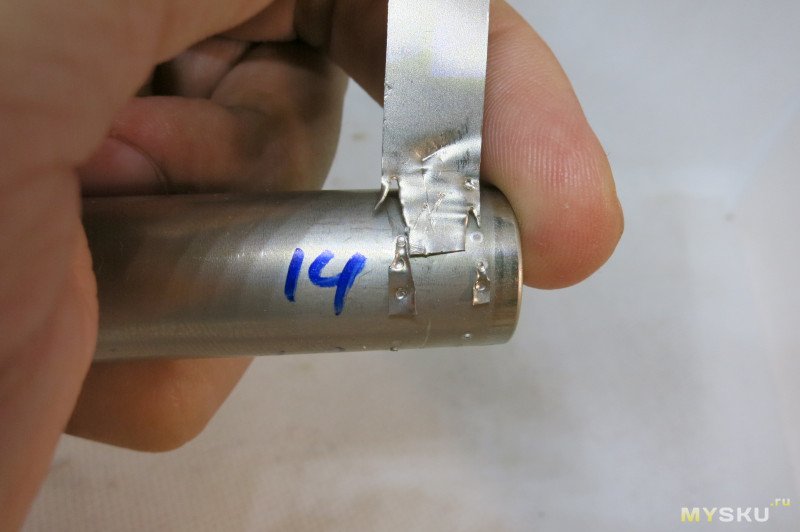

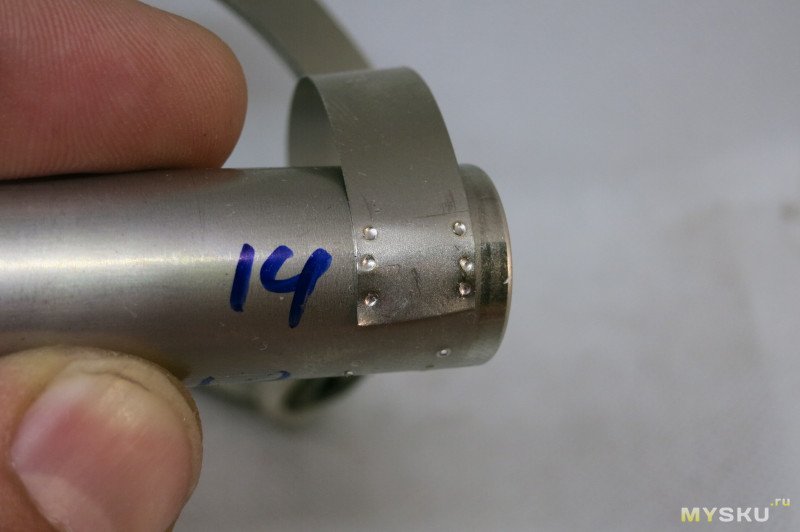

Ленту 0,2мм приваривает на длительности 14, это 9мс. Точки выглядят хорошо.
Отрывается почти так же, одна точка справа оторвалась, а не порвала ленту насквозь, может стоит поднять длительность до 15.
Чистый никель толщиной 0,2мм варится на длительности импульса 20, это 12.6мс.

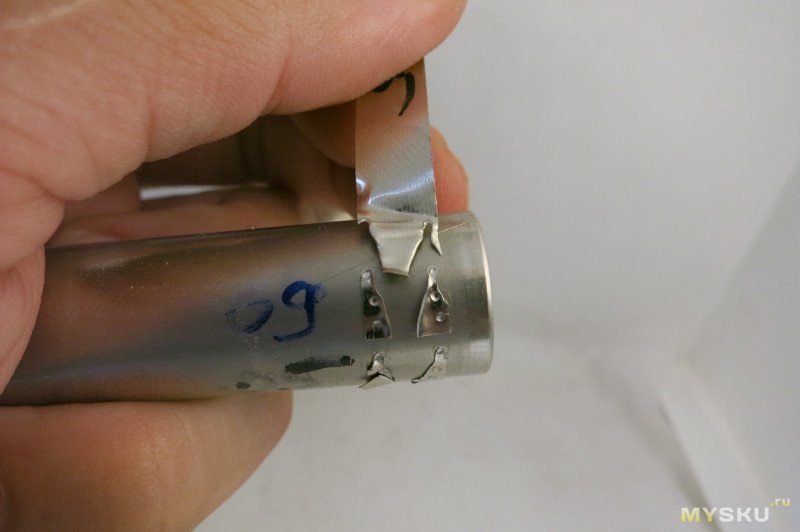

При отрывании никель ведет себя по другому, точки слева, они после плюсового электрода, оставляют дыры в ленте. Точки справа, они сварены минусовым электродом, рвут ленту.
Ленты 0,3мм у меня нет, нашел какую-то железную пластину от светильника толщиной 0,33мм. Она вроде оцинкована — зачистил.
Приваривается примерно на длительности 60.

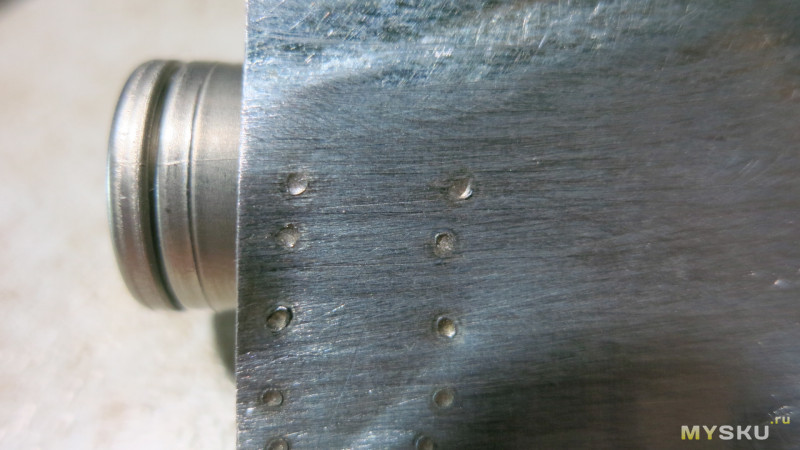

Точки:

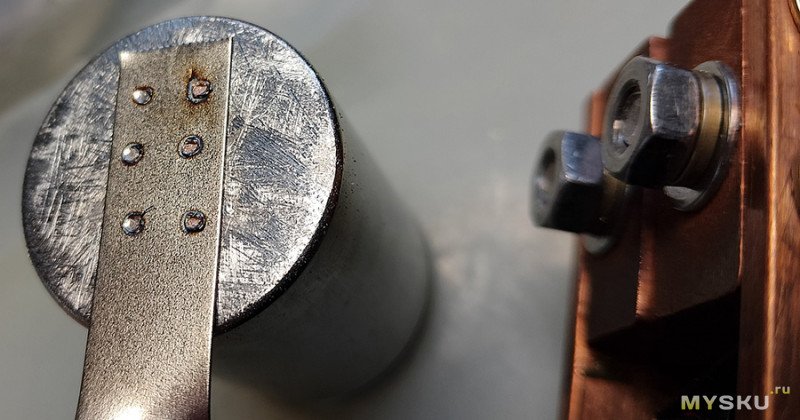

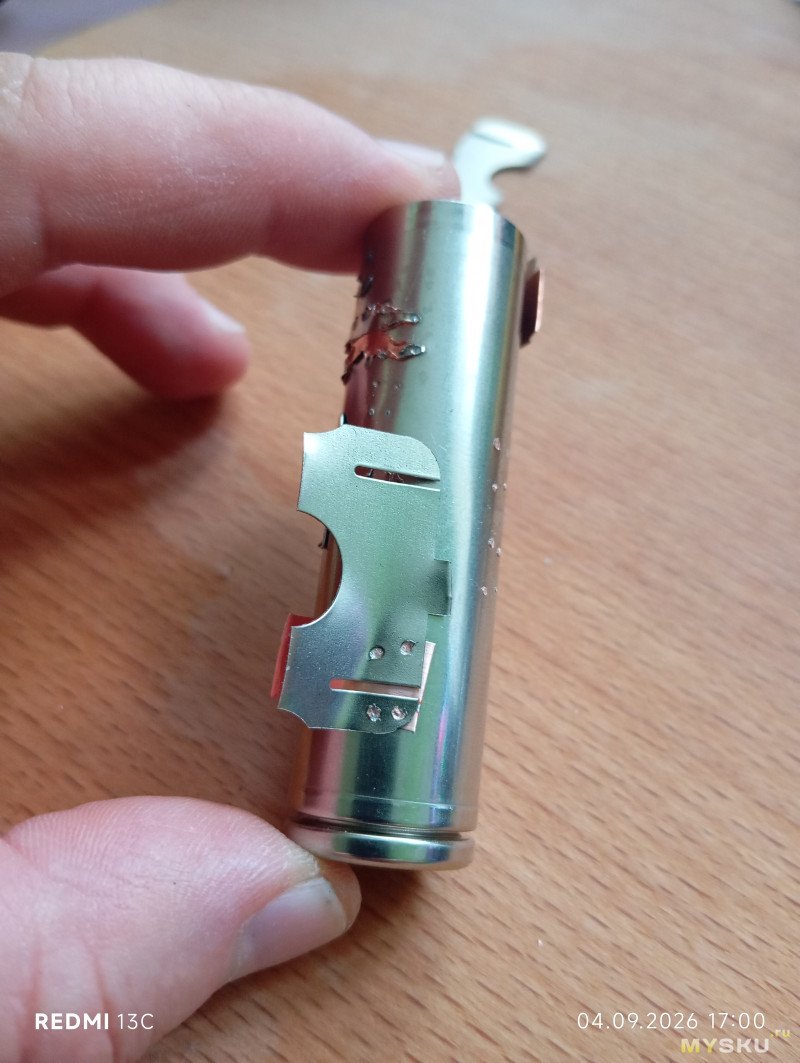

Точки на аккумуляторе после отрыва. Справа видны точки от прошлых тестов сварки, где вырвался металл из аккумулятора.

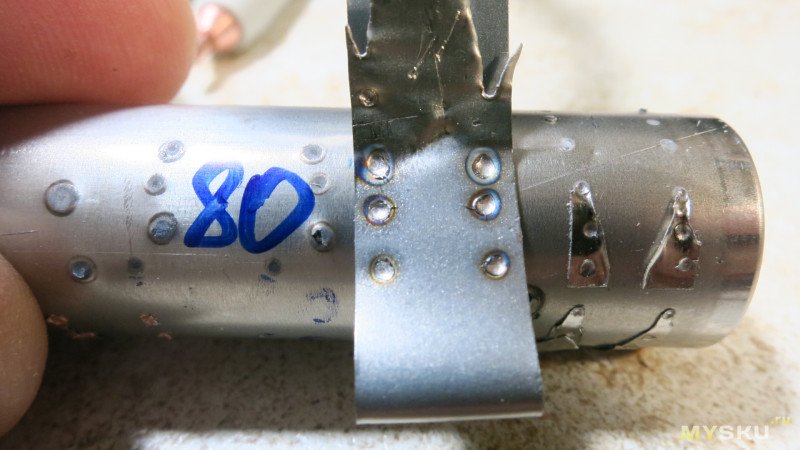

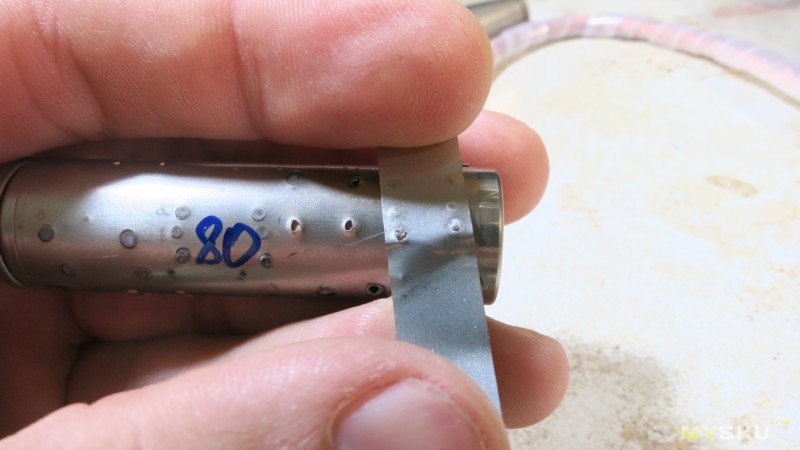

Пробую приварить ленту 0.2+0.2мм сразу в два слоя.
Удалось приварить на 80. Точки выглядят не очень.
При этом два слоя ленты жесткие и они вырывают куски из аккумулятора.

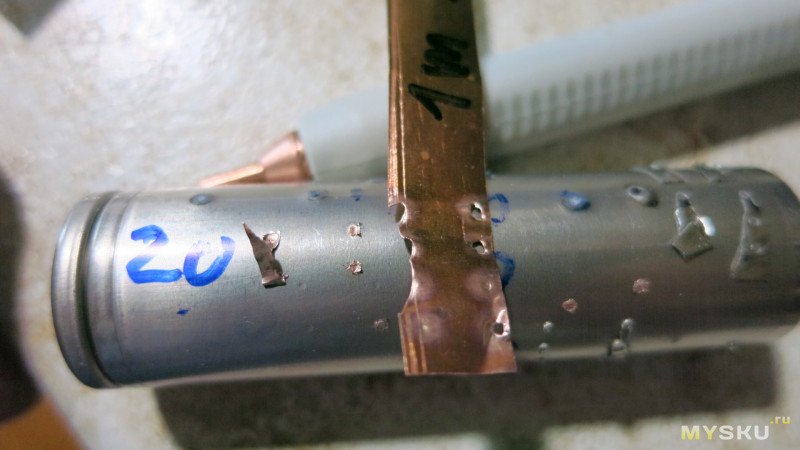

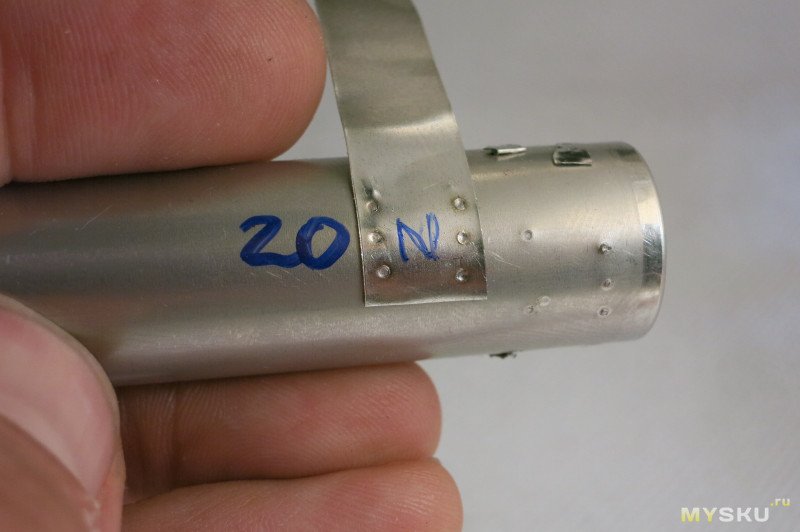

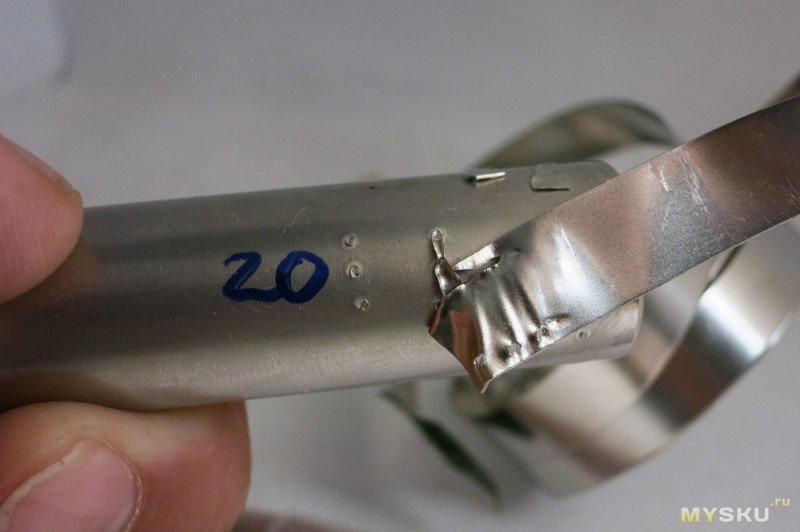

Медь 0.1мм. Варится на длительности 20, но есть один нюанс. Если давить сильно, как на никелевую или стальную, то приваривается плохо.

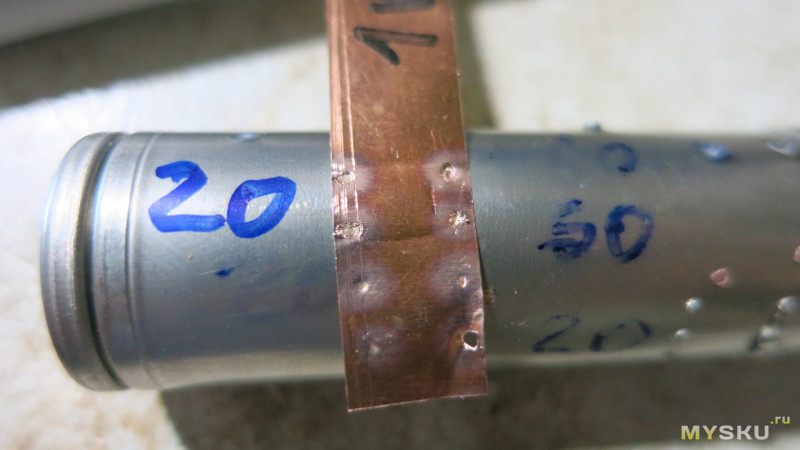

Нужно слабо прижимать медную ленту и тогда варится хорошо. Точки справа от цифры 20 приварены при слабом нажиме. Точки на кончике ленты при сильном нажиме не приварились, только одна прихватилась.

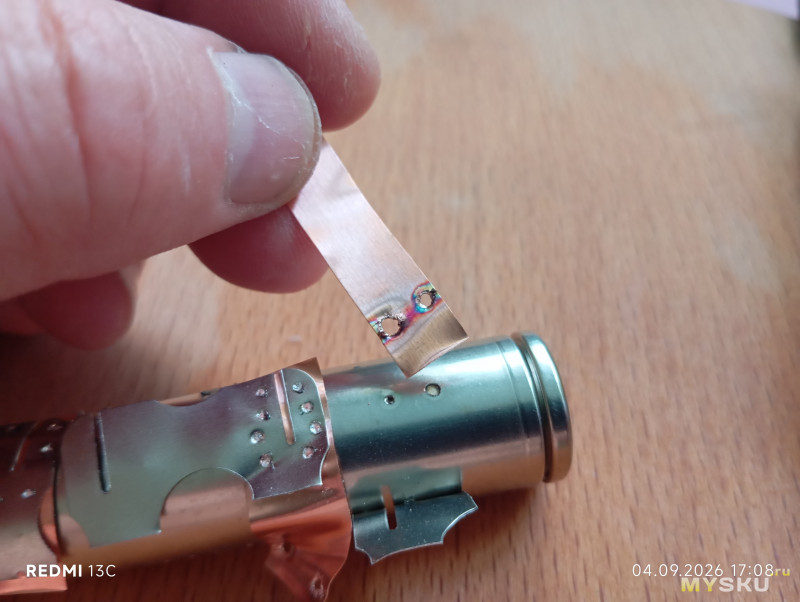

Отрывается так. Рвется легко, у меди небольшая механическая прочность.

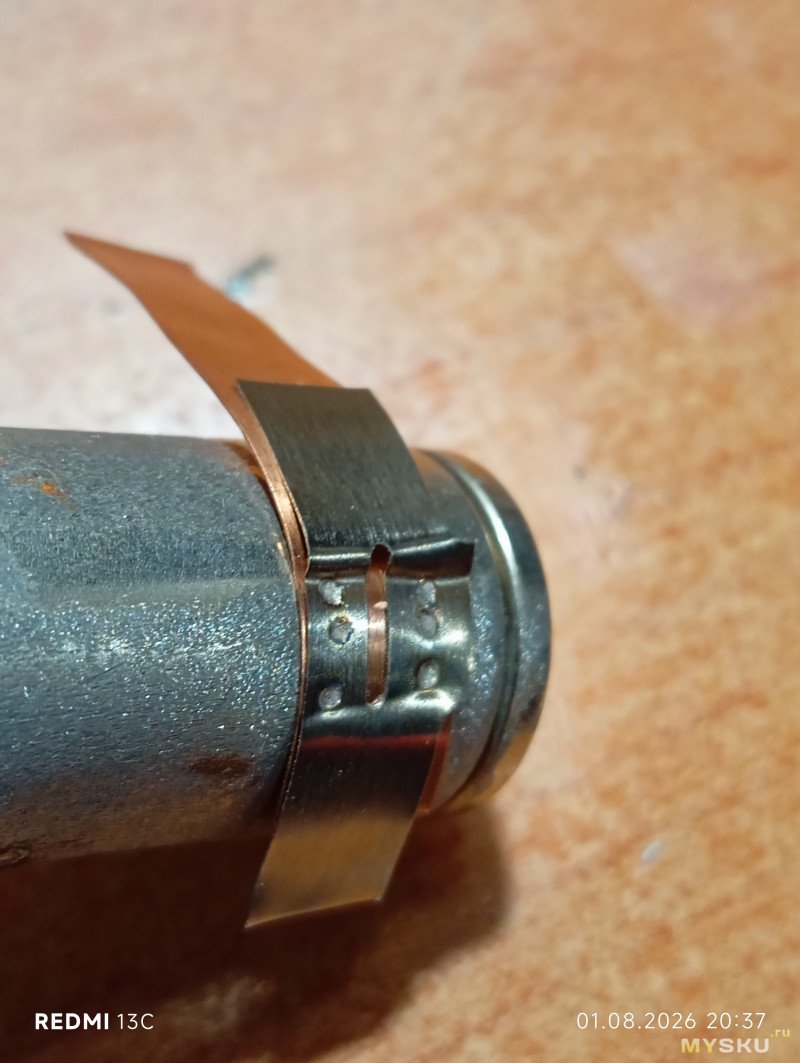

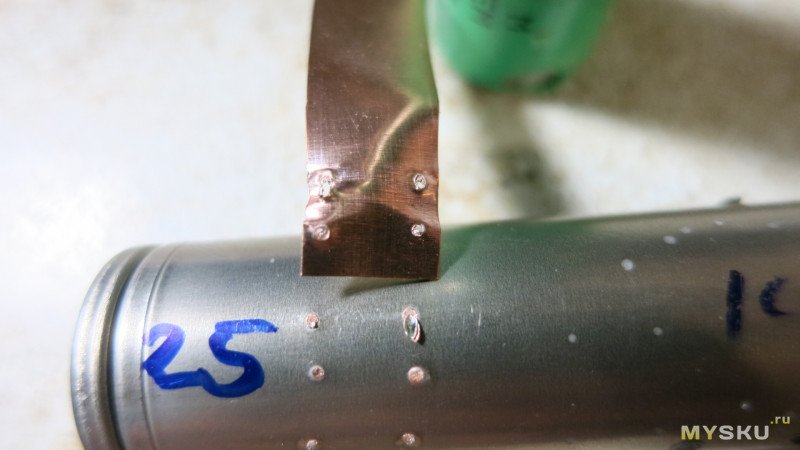

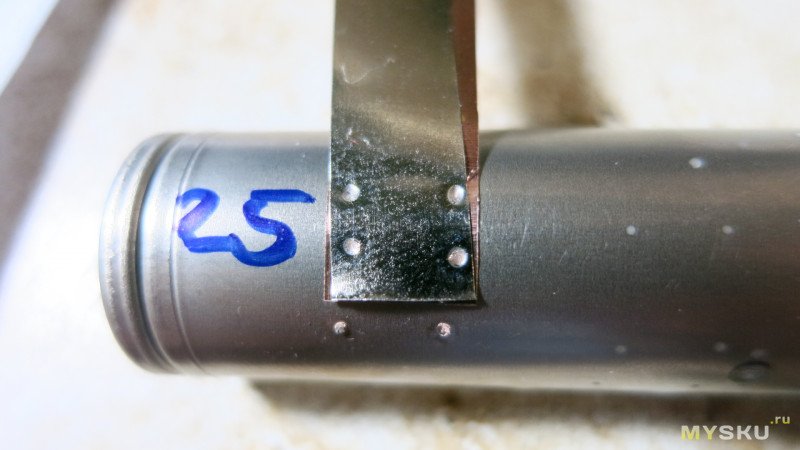

Для увеличения механической прочности добавил поверх меди железную ленту 0,12мм. Варится на длительности 25.
Отрываю

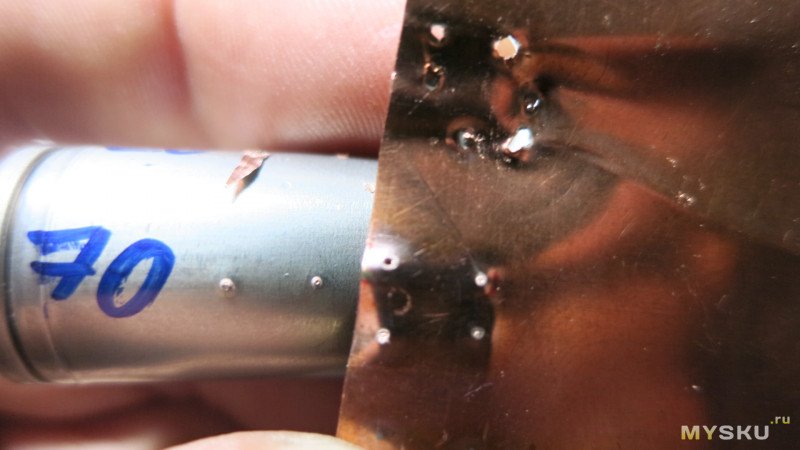

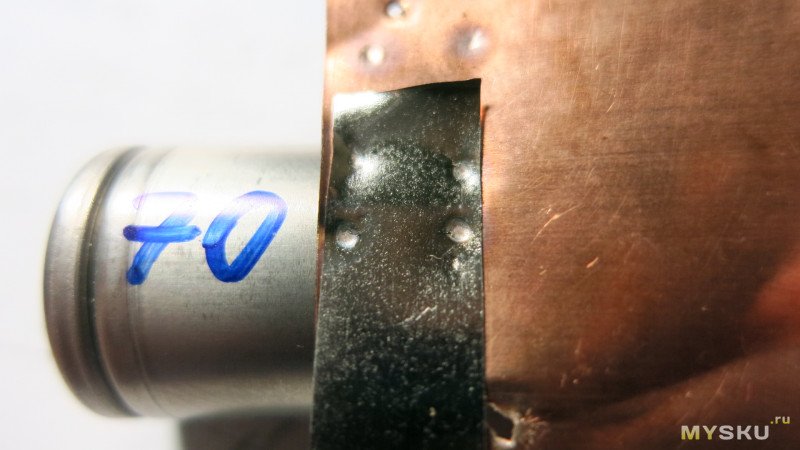

Самая толстая медь у меня 0,17мм. Пробую варить на длительности 70.
Отрываю, на аккумуляторе остаются медные точки.

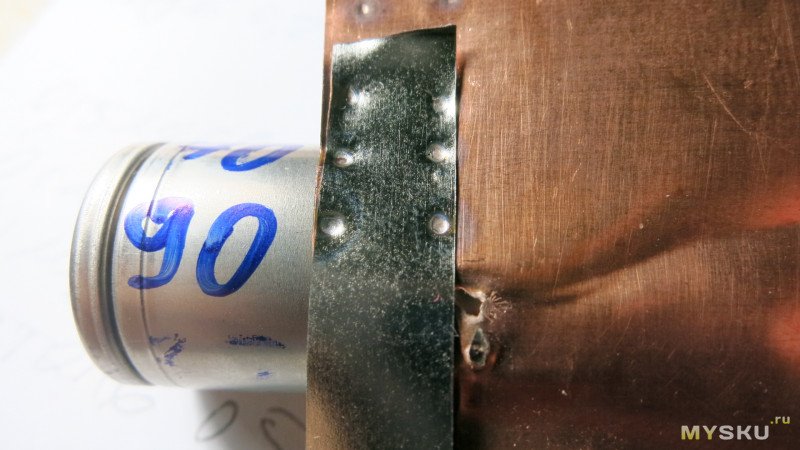

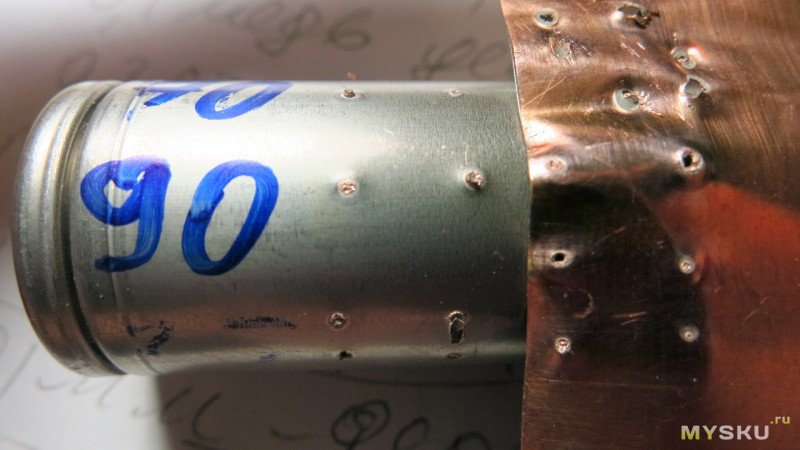

Пробую варить на длительности 90
Точки на отрыв больше

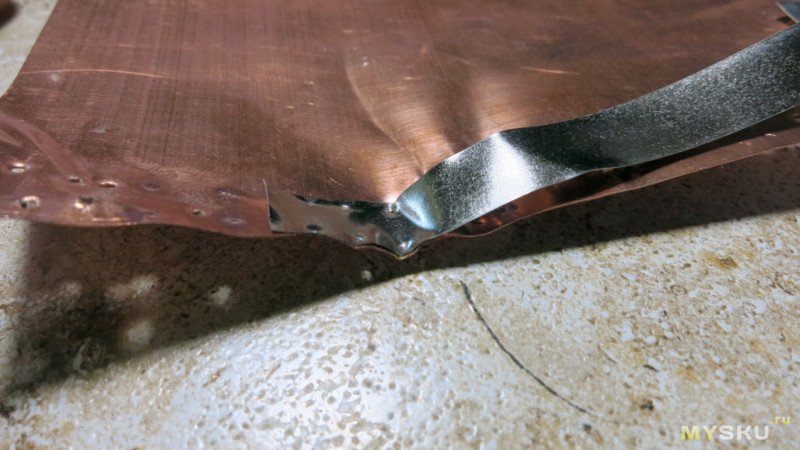

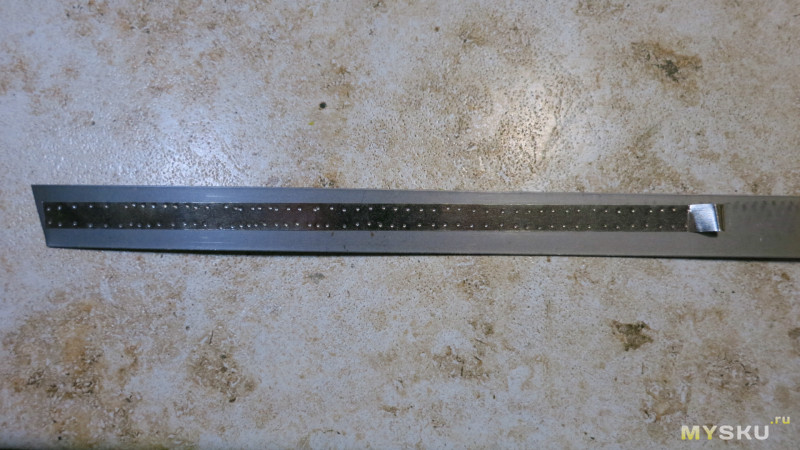

Чтоб было понятно, какое усилие нужно приложить для того, чтоб оторвать две точки, прикреплю фото листа меди с лентой 0,12мм поверх. Оторвать сложно.
Проверил сколько сварка сделает точек без подключения к сети.
Выставил gear 15 — этого достаточно для сварки ленты 0.15мм.
Получилось сделать 51 пару точек, после этого значок сварки в верхнем ряду стал перечеркнутым и сварка перестала варить.

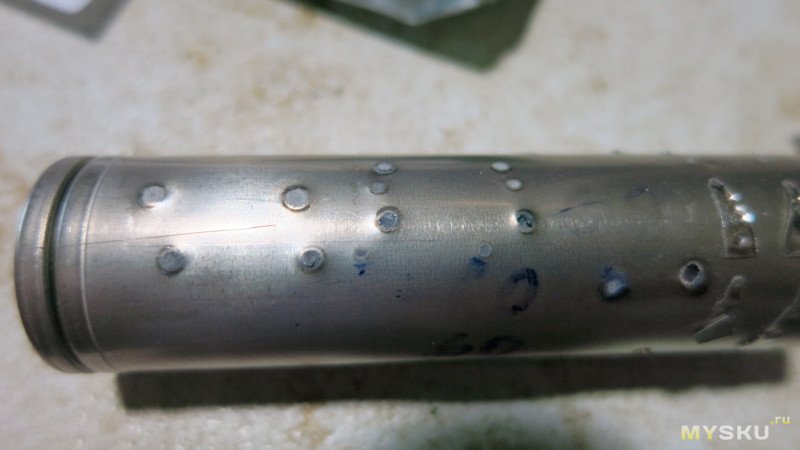

Вот точки в начале, когда ионисторы полностью заряжены.
И вот последние точки перед отключением возможности сварки

Итог

Небольшая, компактная сварка в металлическом корпусе Встроенный блок зарядки, включил в розетку и она работает.
Сварка может лежать на нижней или верхней стороне — в меню можно перевернуть экран. Можно поставить сварку на торец, если высокий акукмулятор.
Гибкие кабеля — сейчас вроде для заводских сварок это норма Но кнопку на кабеле я вижу впервые.
Есть три варианта включения сварочного импульса — автоматический, ручной по нажатию кнопки на кабеле или при нажатии на педаль. Мне больше всего понравился последний.
Мне не понравилось управление, двух кнопок мало, неудобно уменьшать длительность сварочного импульса. Например, если стояло gear 20 и нужно 15, то нужно переключиться на левую цифру, мотать до 99, потом будет 00, потом увеличить до 10, переключиться на правую цифру и увеличивать до 15. Мне показалось неудобно, не хватает еще одной кнопки для уменьшения параметра.
В сварке можно настроить отдельно предварительный импульс, паузу после него, основной импульс. Есть возможность добавить второй основной импульс и задать паузу от первого. Основной настраивается с малым шагом 0.6мс. Куча настроек, которые позволяют точно настроить сварку.
Длительность предварительного импульса не соответствует указанной, остальные отрабатывает примерно похоже.
Варит ленту без проблем, варит сталь 0.2мм в два слоя сразу, варит медь 0.17мм если сверху положить стальную полосу.

Видео, в котором показан процесс настройки, сварки и прочее:
