Контактная точечная сварка на ионисторах SEQURE SQ-SW3, 2500А, варит даже медь + разборка

Прислали мне на обзор контактную сварку на ионисторах. Заявлен ток до 2500А — может приварить стальные полосы, покрытые никелем, ленты из чистого никеля и даже медь. Работа с педалью или автоматическая сработка после касания электродами ленты. Два вида электродов: два раздельных электрода или ручка с подсветкой. Три варианта блоков питания для зарядки сварки и возможность работы без питания, просто на оставшемся заряде.
В общем пробую что она реально может, разбираю и допиливаю.

Что будет в обзоре:

Заявленные параметры
Где купить
Комплектация, внешность, внутренности, размеры.
Управление
Сварка
Разборка
Итог

Что заявлено

• внутри два ионистора
• 1,8 LCD цветной экран
• автоматический и ручной режим
• максимальное напряжение сварки 5,6В
• максимальный ток сварки 2500А
• приваривает стальные ленты толщиной до 0,5мм
• приваривает никелевые ленты толщиной до 0,5мм
• приваривает медные ленты толщиной до 0,2мм
• заряжается через разъемы:
• XT60IE-M (5.6V 15A Max),
• Type-C (PD3.0, DC 25V Max)
• DC5525 (DC 25V Max, Li-Ion battery 6S Max)
• размеры 223*133*68mm(L*W*H)
• вес 1565g

Где купить?
Есть разные варианты. Для РФ можно купить на озоне, ссылка на лот в заголовке, продублирую тут.

Вне РФ можно купить на али, цена около 200$ в зависимости от комплектации. В РФ и РБ, то есть на русскоязычной версии алика, эта ссылка не открывается — нет такого товара. А он есть.
https://aliexpress.ru/item/1005007784248588.html
Ну и можно купить через сайт производителя и продавца, стоимость 200-238$ в зависимости от комплектации.
sequremall.com/products/sequre-sw3-energy-storage-spotwelder-lithium-battery-spotwelding
Можно посмотреть параметры сварки и управление в инструкции тут
Бумажной инструкции в комплекте нет.

Комплектация, внешность, внутренности, размеры.

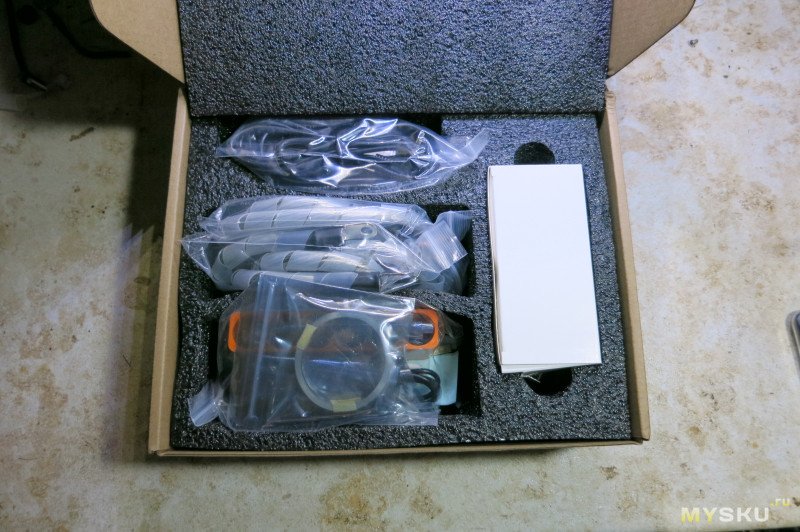

Сварка приходит в большой коробке, в которой находится еще три коробки.
В одной коробке мощный блок питания, во второй аксессуары, в третьей сама сварка.

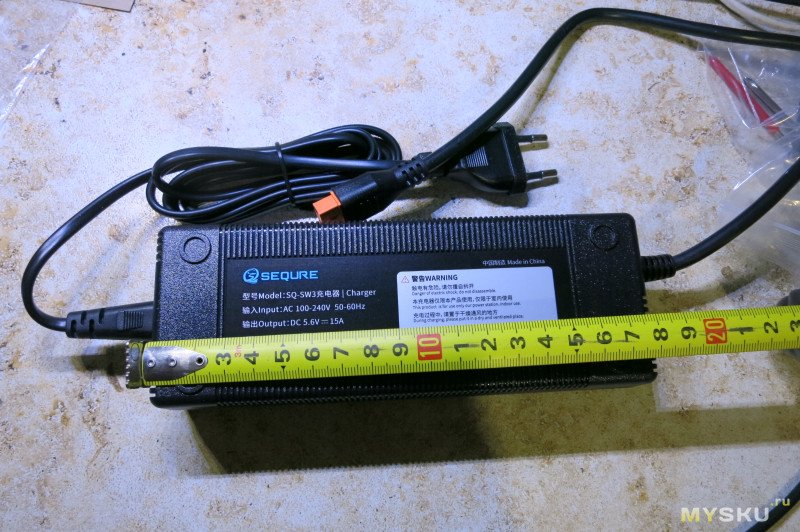

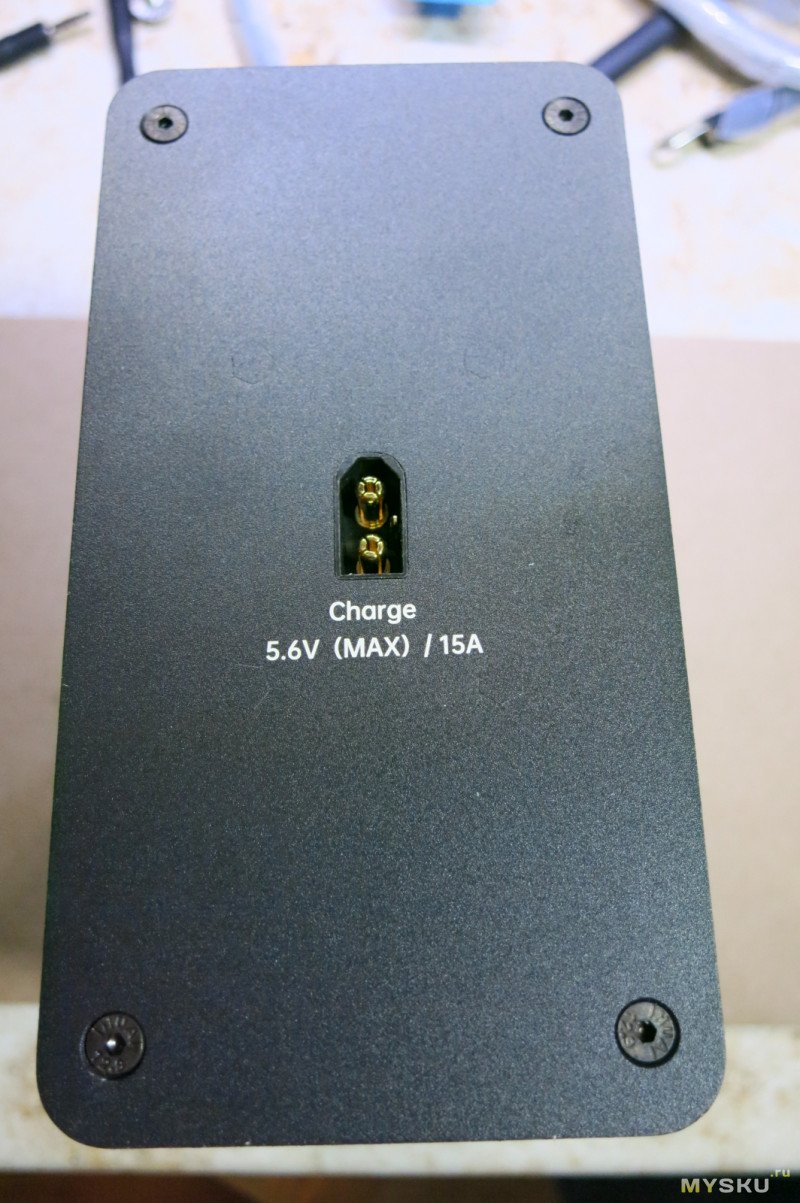

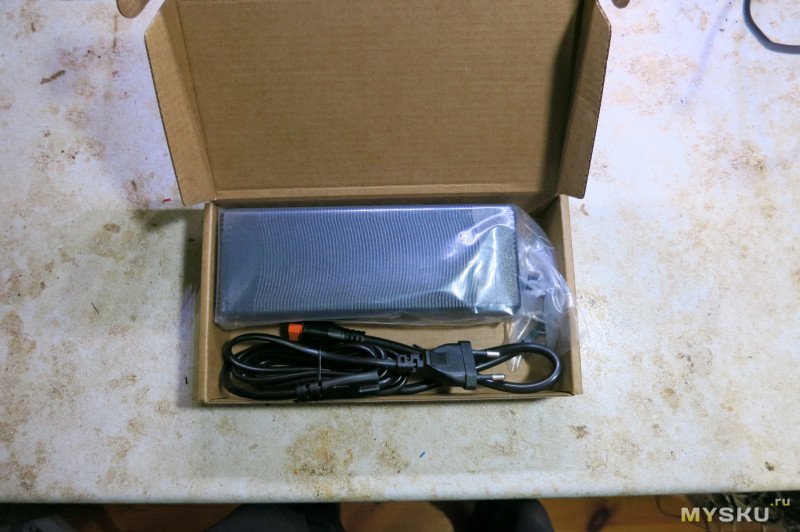

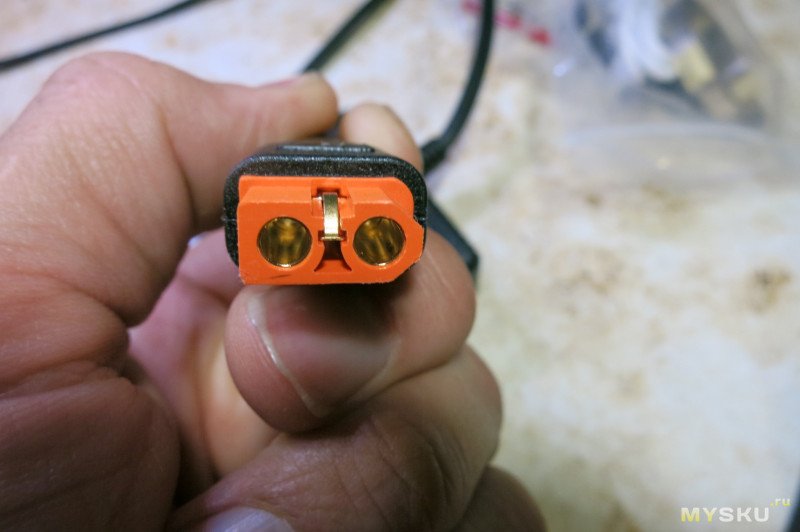

Коробка 1 — блок питания 5,6 вольт 15А с разъемом XT60IE. Это модификация XT60 с дополнительным контактом.

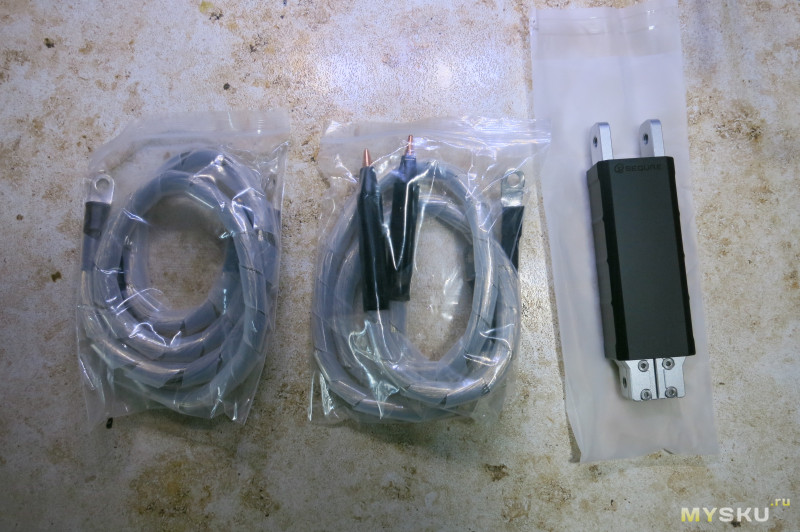

Коробка 2 — все для сварки.

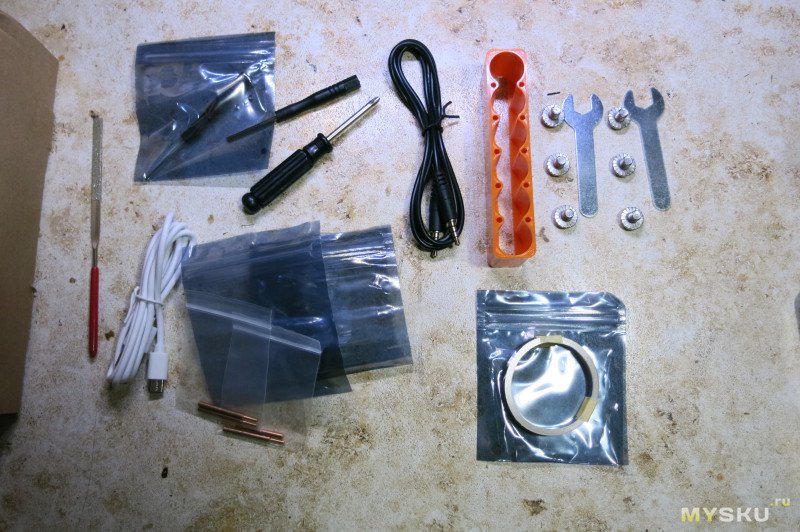

В комплекте:

• два сварочных провода с электродами, длина 52см.
• два сварочных провода без электродов, длина около 48см
• ручка для сварки
• 6 винтов для крепления кабелей к сварке и ручке и два ключа к ним.
• 4 электрода для ручки

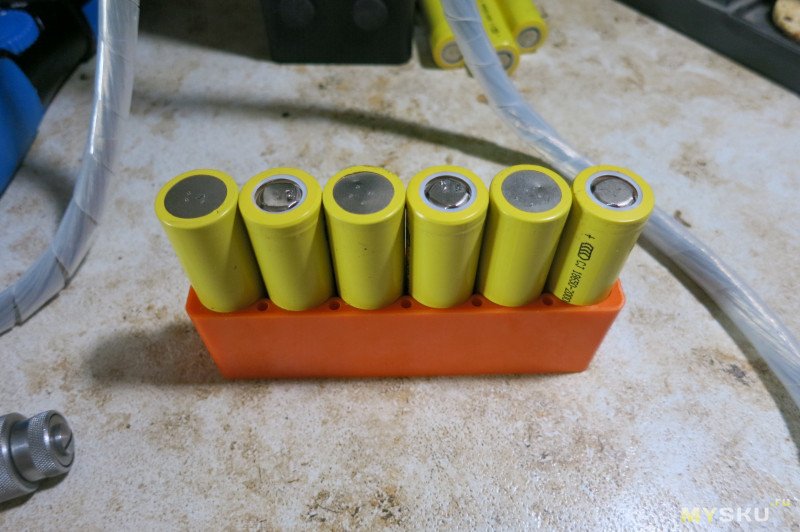

• подставка, крепление для 6 аккумуляторов размера 18650
• кабеля:
• для подключения ручки к сварке, разъемы TRRS, длина 1м
• для подключения сварки к компьютеру, USB A-C
• отвертка с шестигранником 2мм для крепления электродов в ручке
• отвертка PH2 для закручивания винтов в крепления сварочных кабелей
• рулончик ленты 8*0,1мм
• напильник, скорее всего с алмазным покрытием

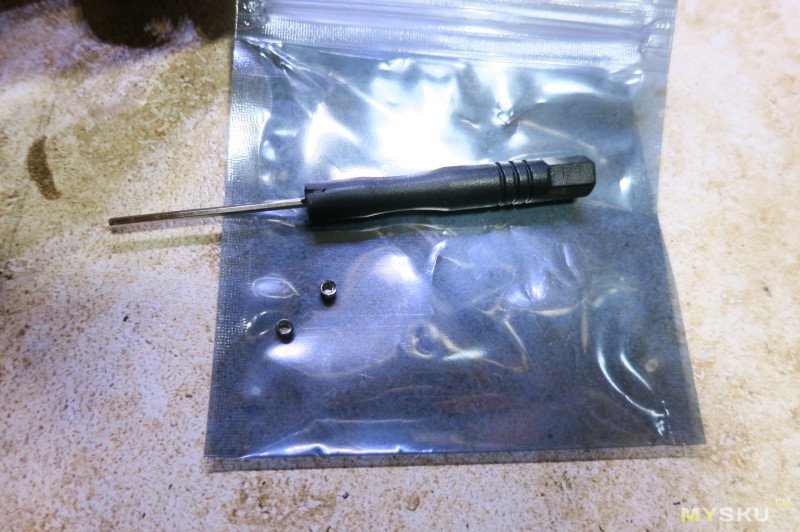

• отвертка с шестигранником 1,5мм для крепления раздельных электродов
  и два запасных винта

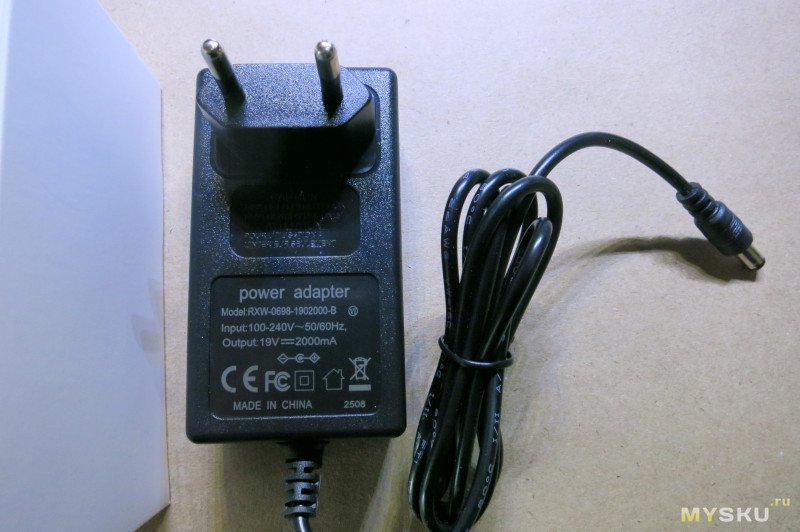

• блок питания 19В 2А с разъемом DC5525
• педаль с 4-контактным разъемом диаметром 3,5мм (TRRS)

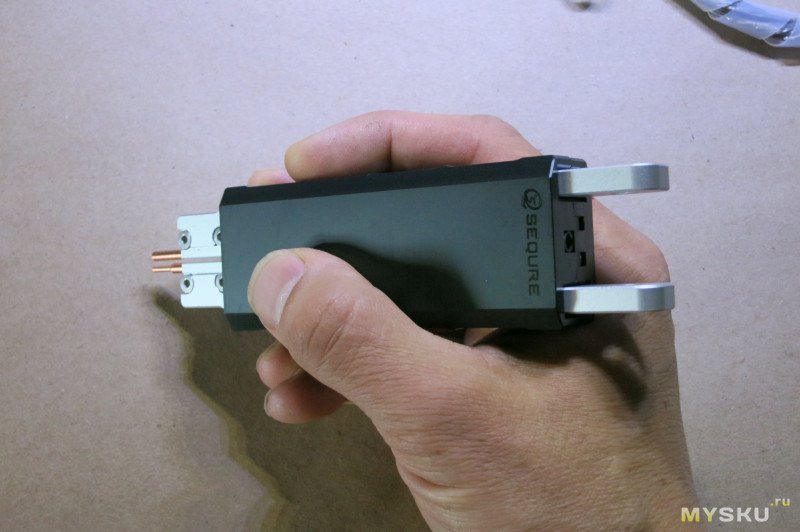

Ручка легкая, удобно лежит в руке.

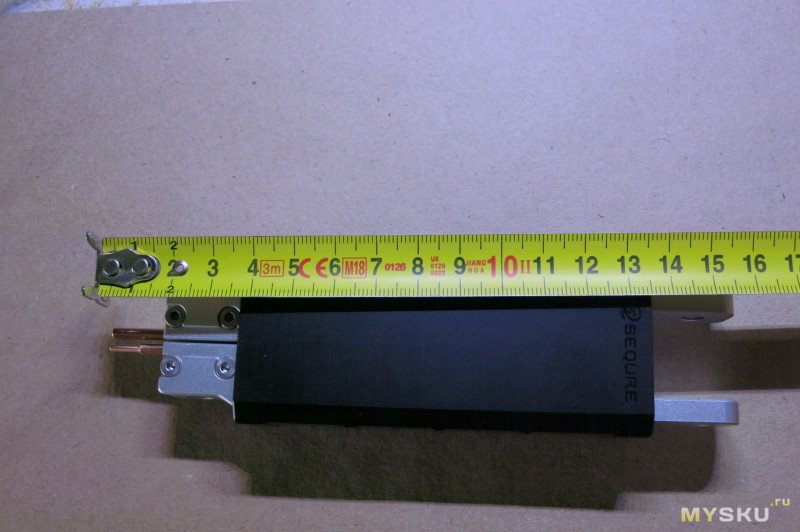

Размеры ручки 14*4*2см, электроды выступают еще на 1.5см.

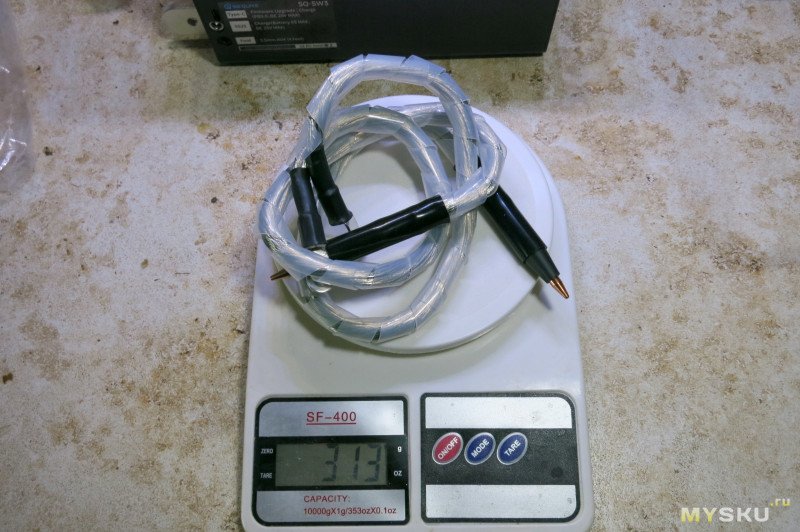

Провода тяжелые, медные.

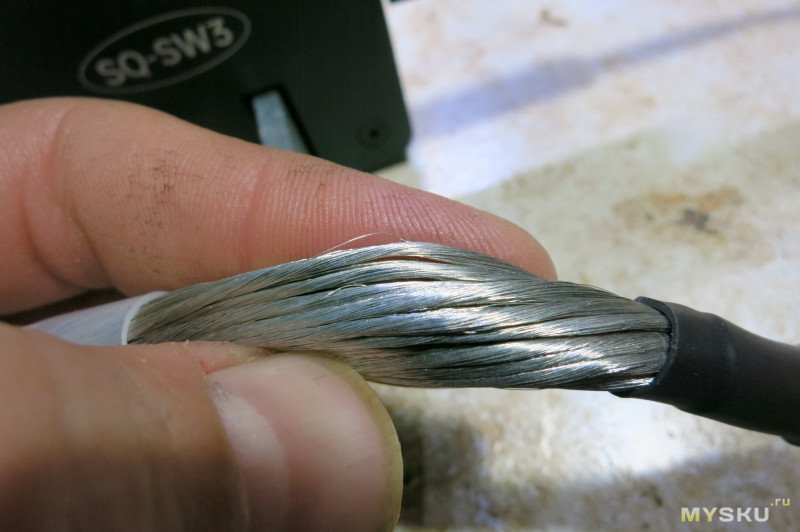

Они состоят из тонких жилок, в нескольких местах собраны термоусадкой и поверх собраны спиральной изоляцией.

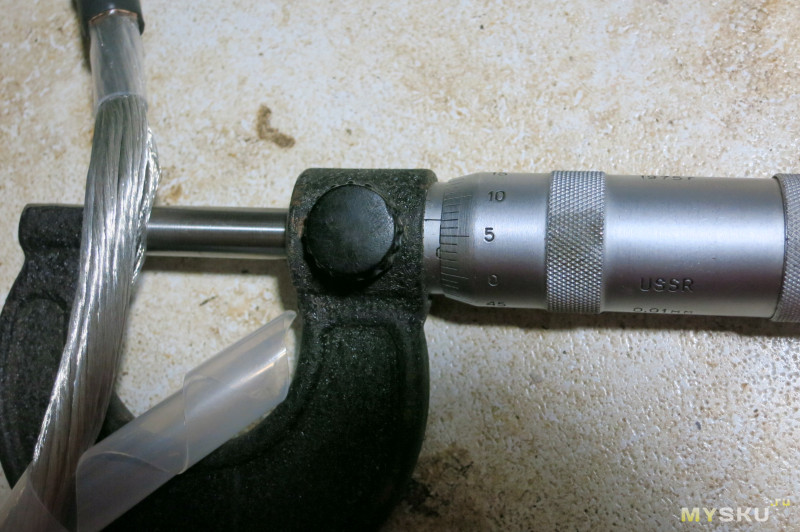

Диаметр жилок 0,07мм, считать их не буду, не просите. Провод гибкий, как веревка.
Провода отличаются только по обжатым наконечникам.

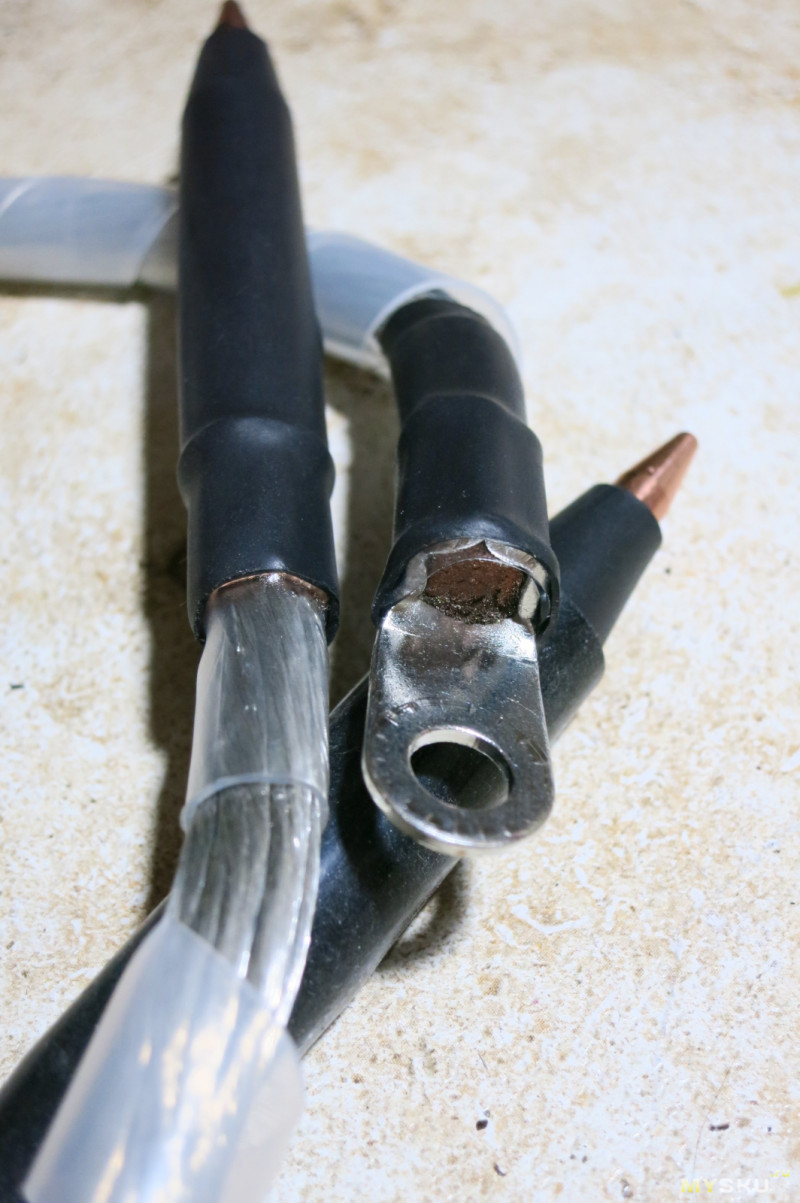

Одна пара проводов для ручки с обоих концов обжаты под кольцевую клемму, отверстие диаметром 6мм.
Вторая пара проводов под отдельные электроды с одной стороны обжата так же, с другой провод обжат в медную гильзу, в которую вставляется электрод.

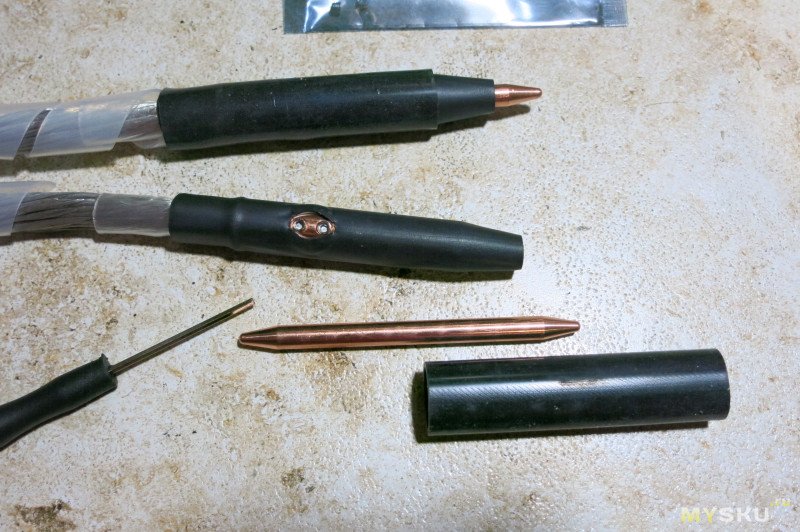

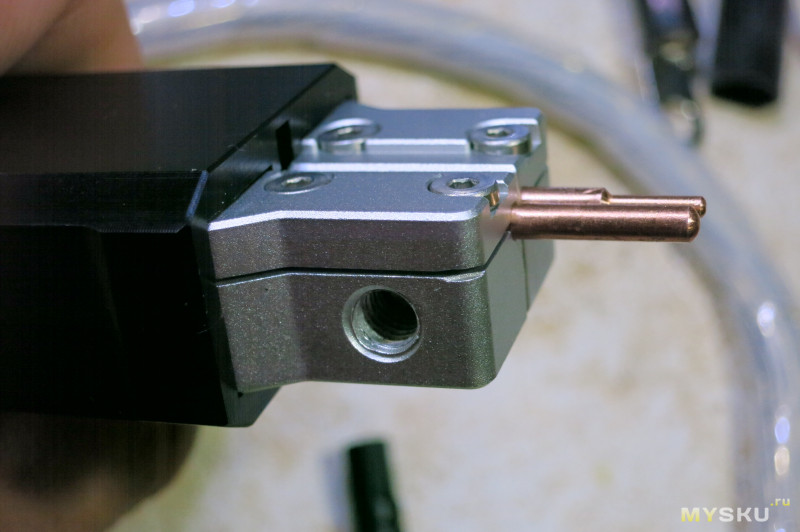

Электрод фиксируется в медной гильзе двумя винтами, для которых есть комплектная отвертка. Есть и два запасных винта.
Электрод двусторонний, на обоих концах заточка одинаковая диаметр 5мм, длина 70мм.

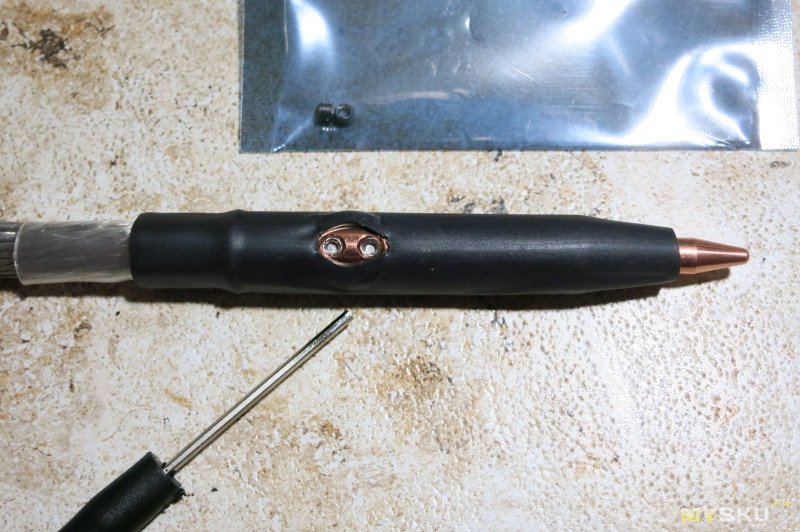

Медная трубка закрыта термоусадкой и после фиксации винтами наверх надевается резиновая оболочка.

Проверил сопротивление проводов и ручки.
Провод без электрода 0,5мОм, с электродом 0,6мОм.

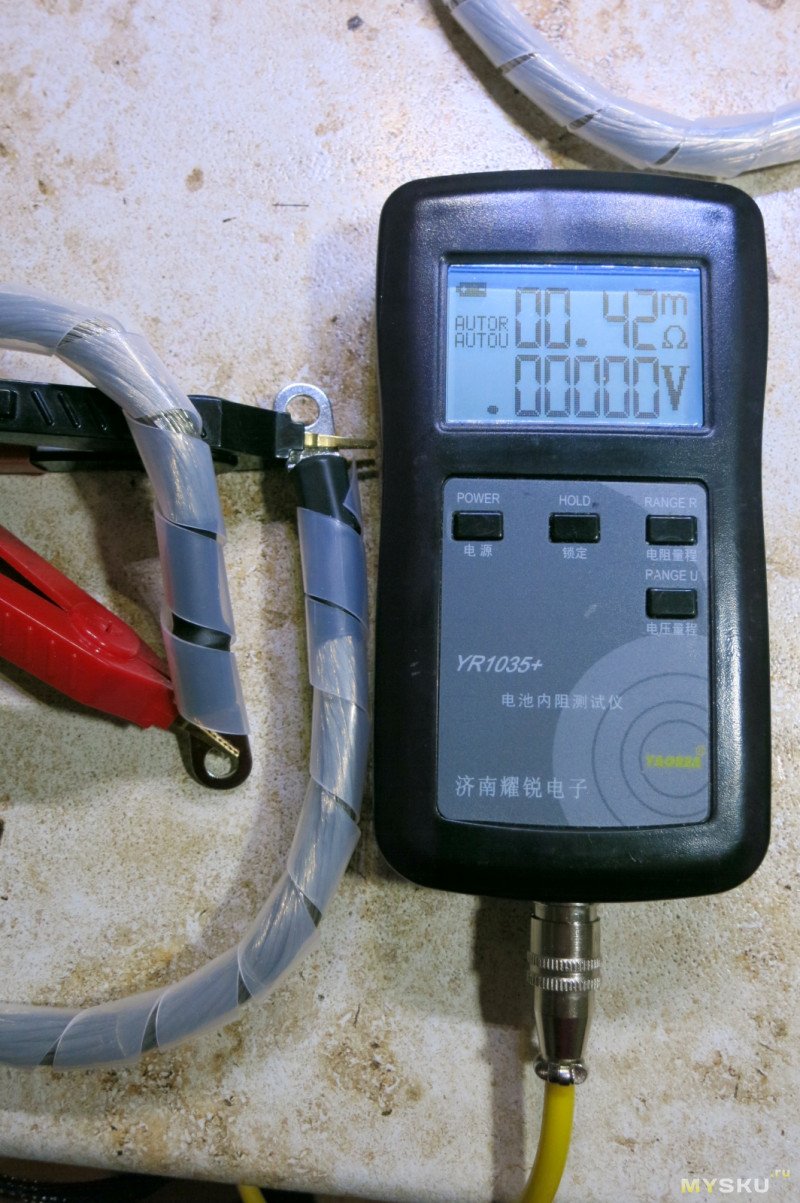

У проводов для для ручки сопротивление чуть меньше — 0,4мОм.

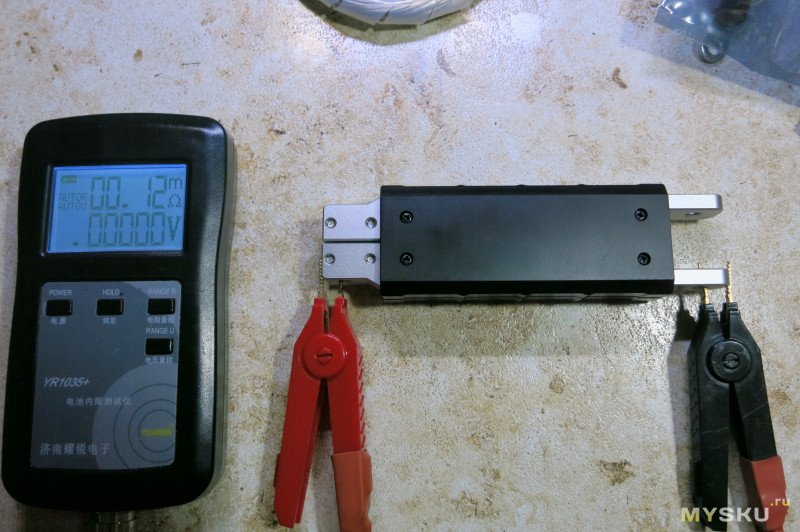

Сопротивление ручки 0,12мОм

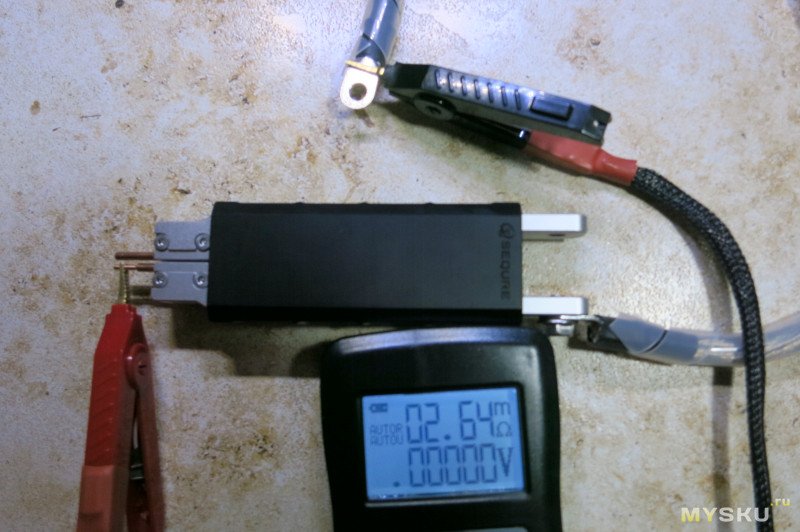

Итого общее сопротивление провод+ручка+электрод 2,64мОм.

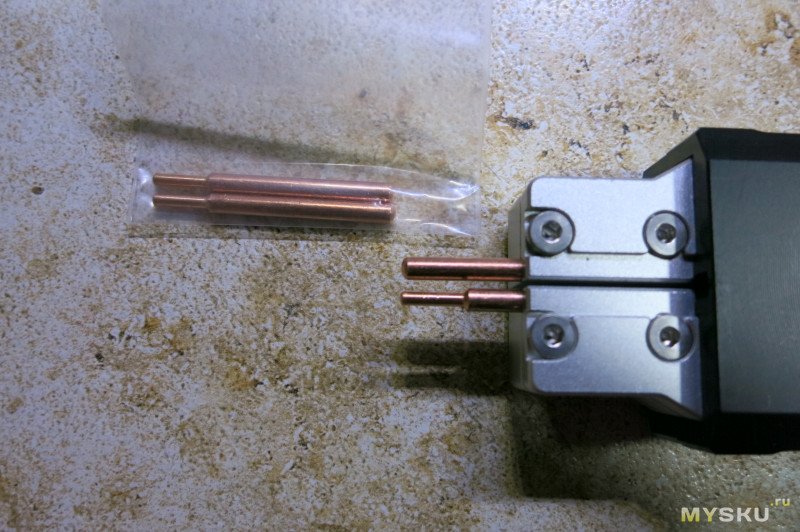

Электроды диаметром 3мм, одна сторона проточена под 2мм, длина 35мм. Их можно фиксировать в ручке любой стороной, то есть можно варить и толстой стороной.
Кабеля можно присоединять не только к верхней части ручки, но и к нижней, ближе к электродам. Это сэкономит 0,12мОм на каждом проводе.

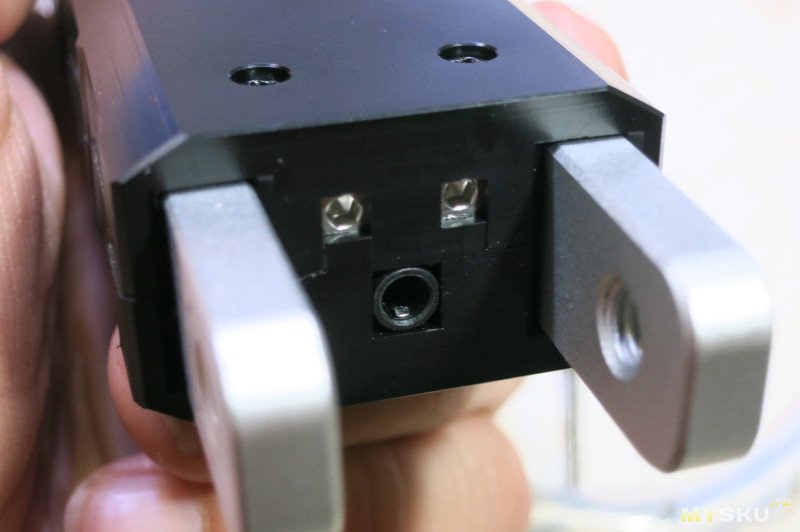

В верхней части ручки есть два винта регулировки усилия предварительного сжатия пружин и гнездо 3,5мм под аудиокабель.

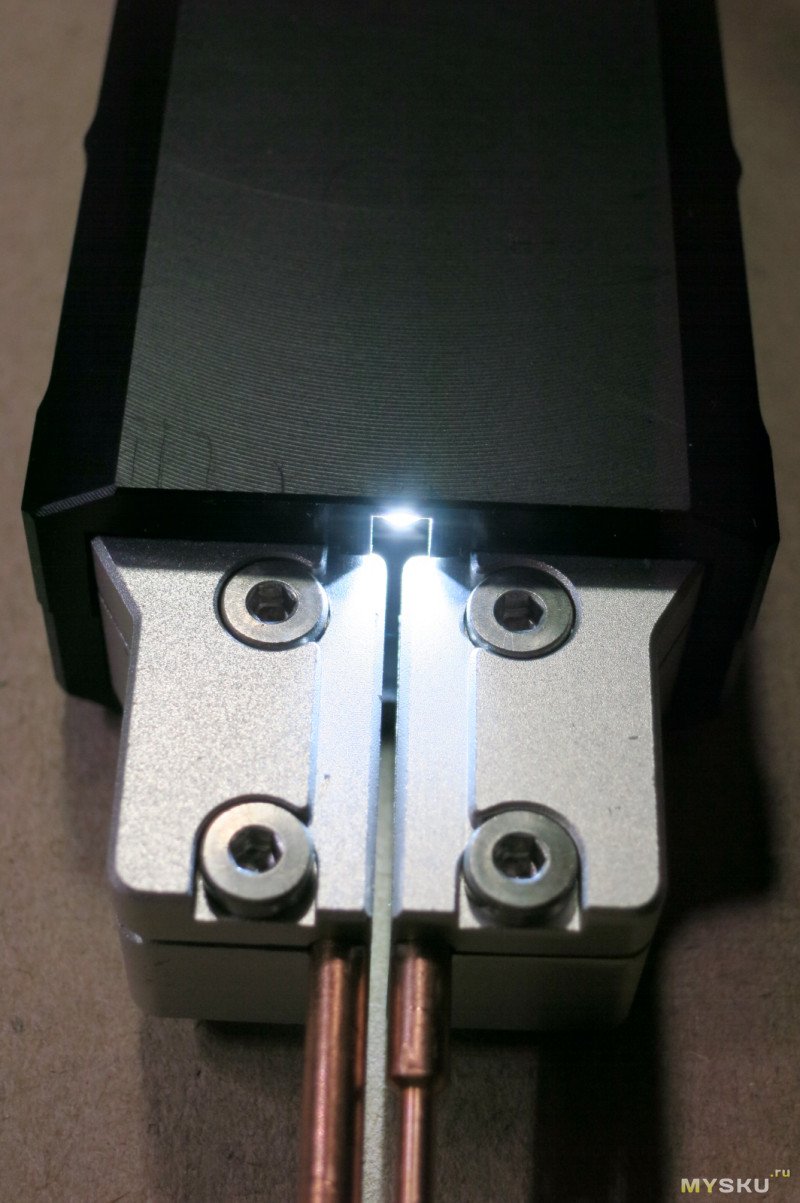

Светодиод в нижней части ручки

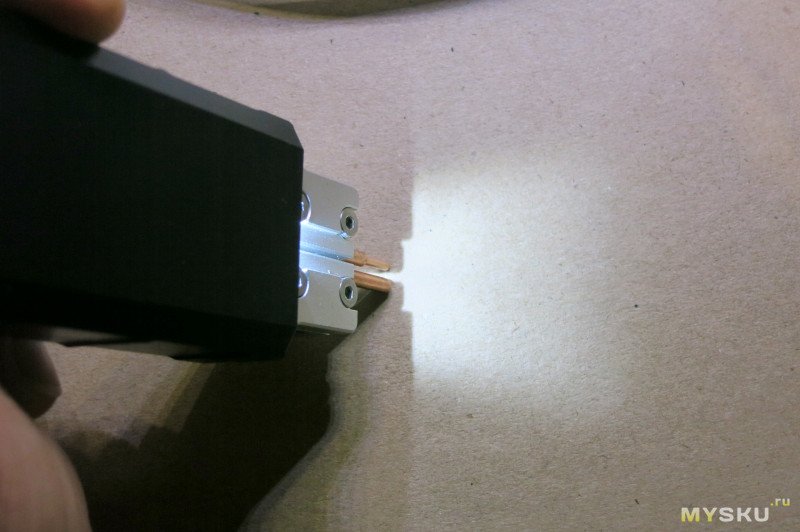

И как он светит. Подсветить область сварки можно, но место сварки не освещает.

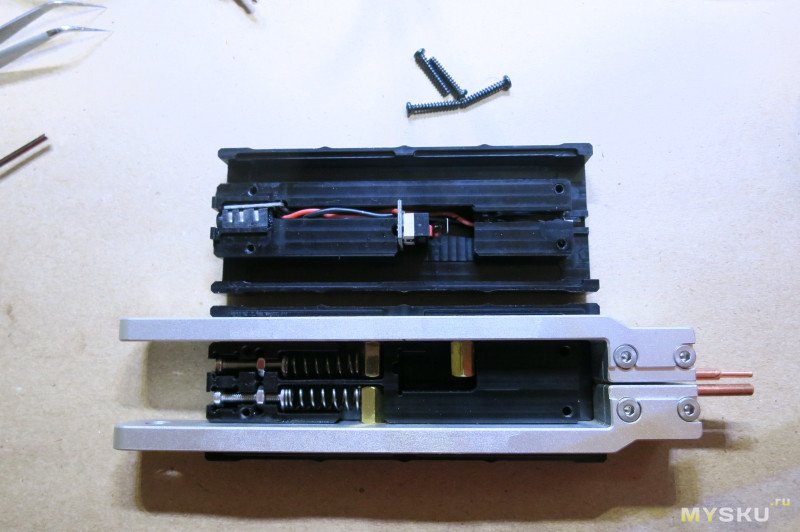

Чтоб разобрать ручку, нужно открутить 4 винта. Ток передают две алюминиевые шины, в них вкручены три латунные втулки — одна для микрика и две для пружин.

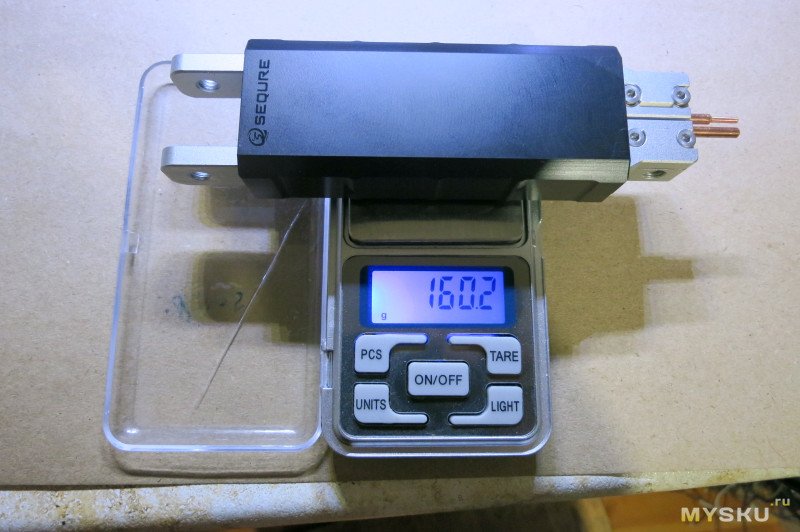

Ручка с электродами весит 160 грамм, это важно, если махать ей целый день при сборке батарей.

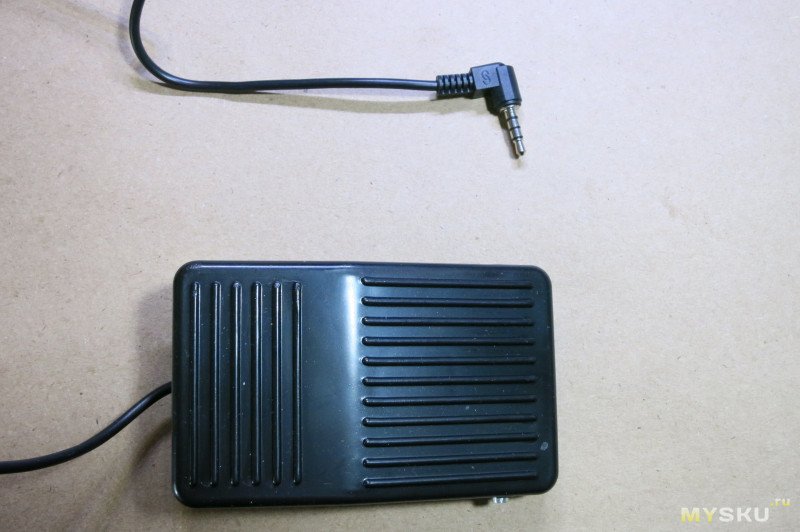

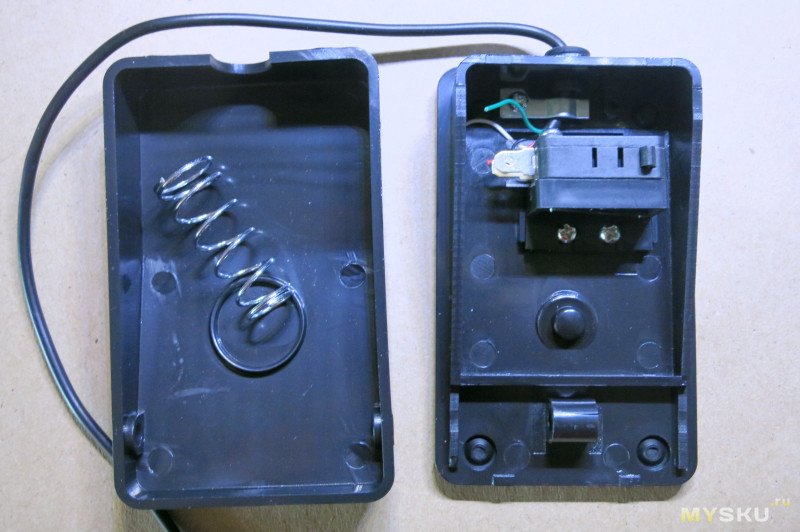

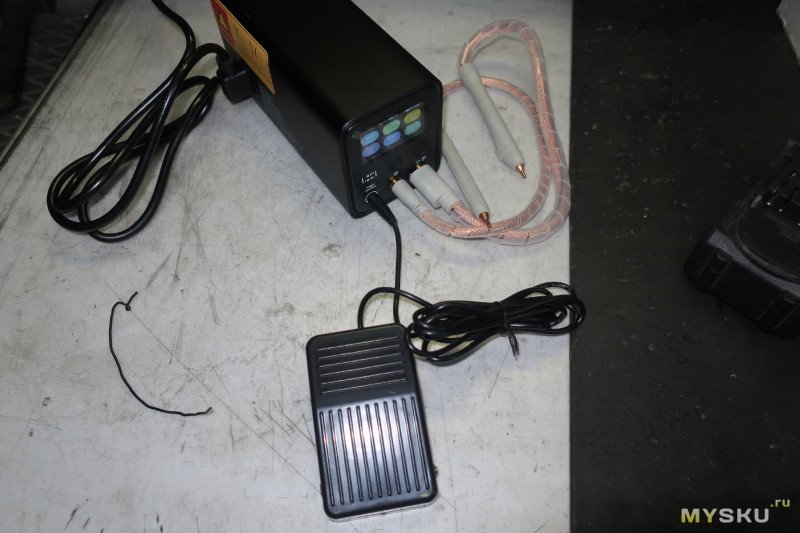

Педаль просто замыкает два контакта, длина провода примерно 1.5 метра. Этой длины хватает, если сварка стоит на столе и может хватить даже если она стоит на полке над столом, а сварочные провода свисают на стол. Внутри микрик с NC и NO контактами, два провода из четырех припаяны к NO и два не задействованы. Если нужно, то удлинить провод не проблема.

Держатель электродов отливка или ТПА, не 3D печать. 18650 сидят плотно.

Коробка 3 — сама сварка.

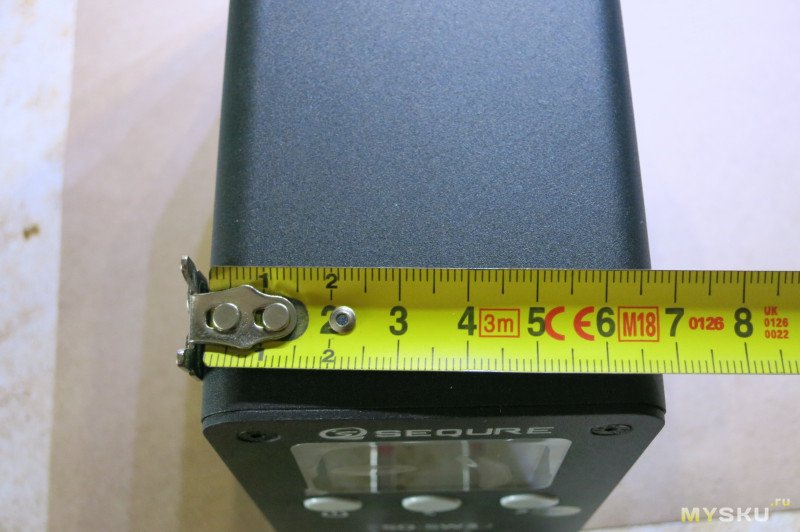

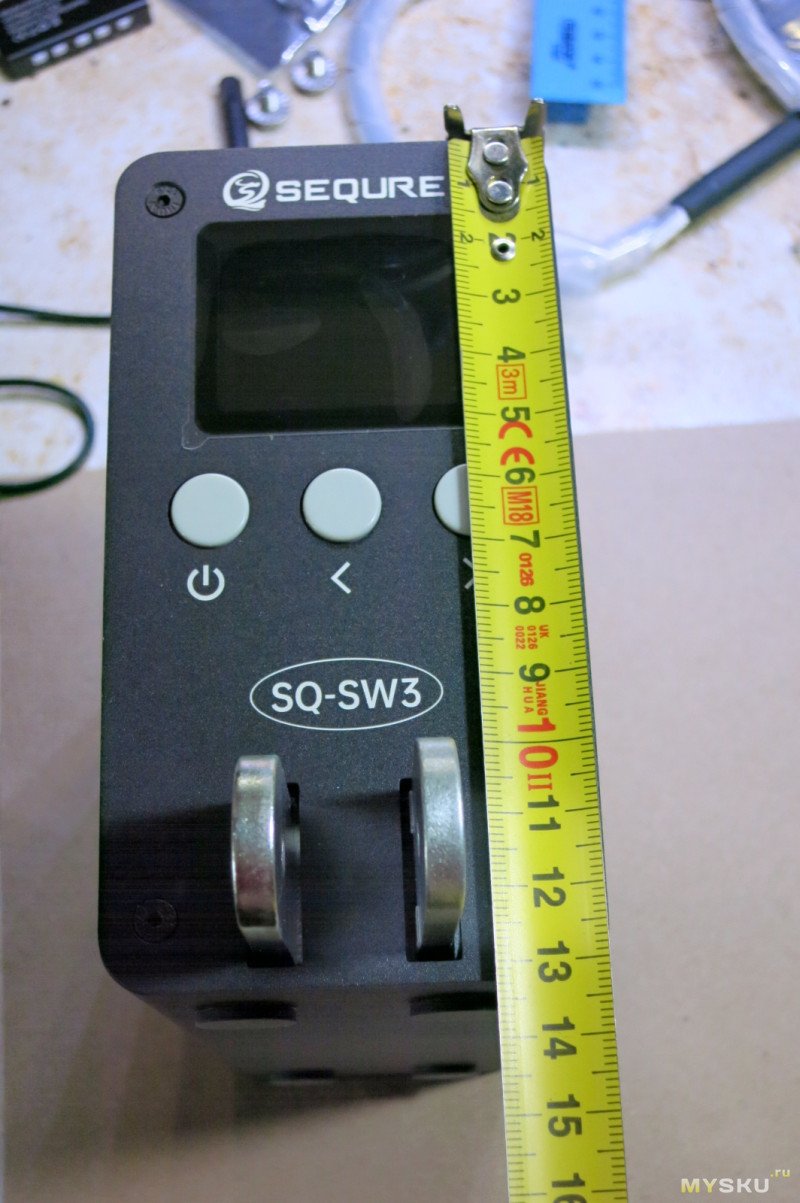

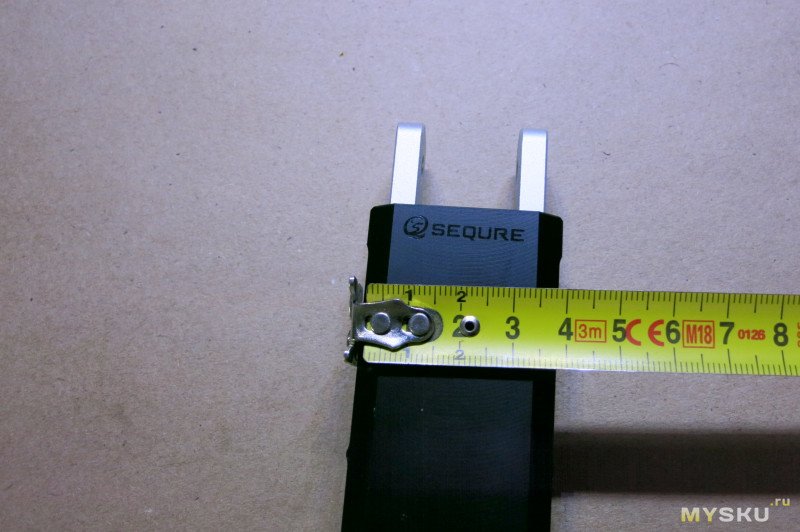

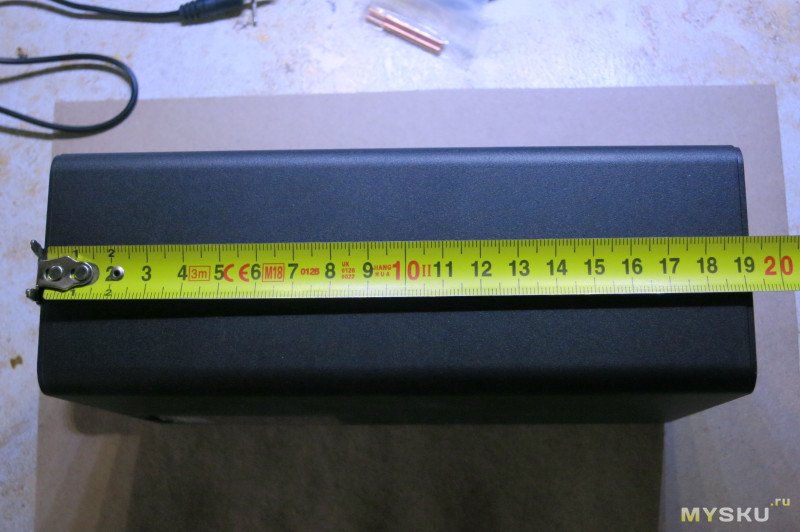

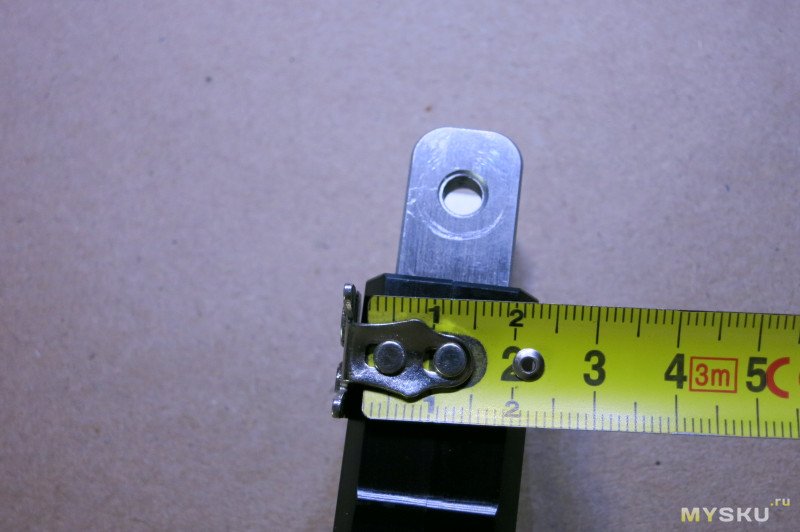

В длину около 19см и на 3см выступают шины для электродов. Ширина корпуса около 7см, высота 13см.

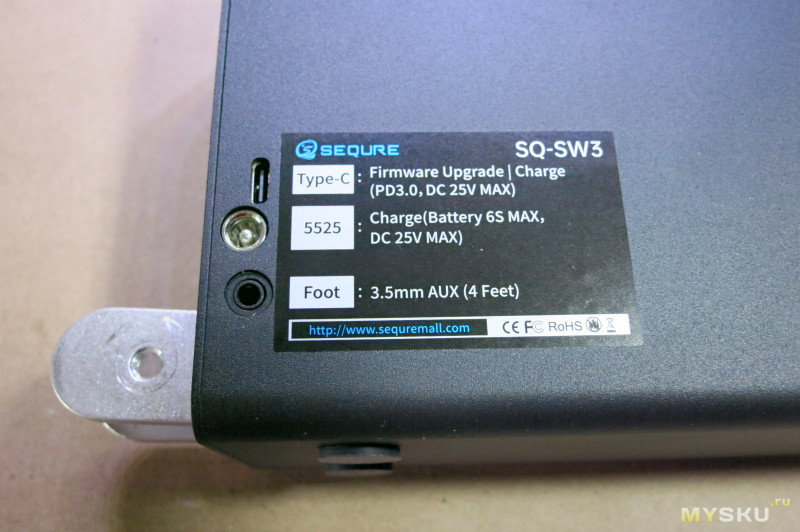

На правой части гнездо подключения педали и два разъема зарядки: type C и DC5525.
На задней части только гнездо для зарядки XT60IE.

На левой стороне ничего нет. На нижней стороне наклеены резиновые ножки.

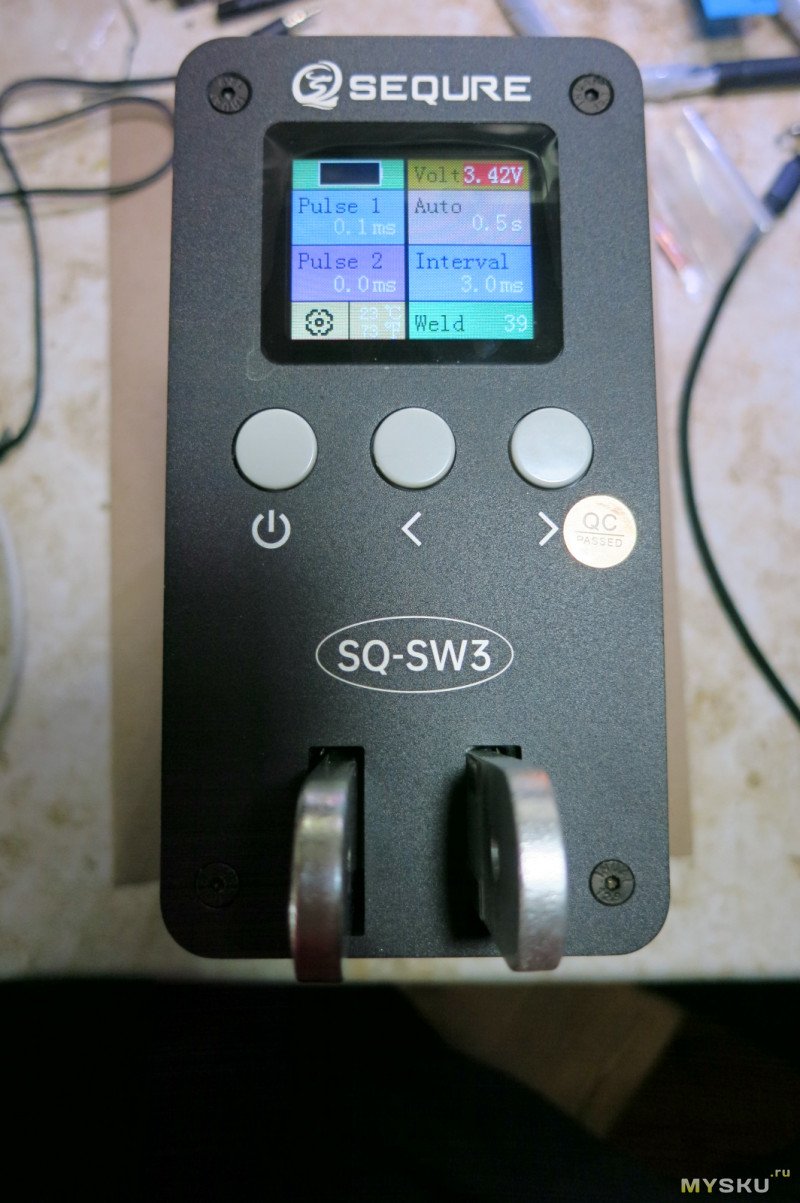

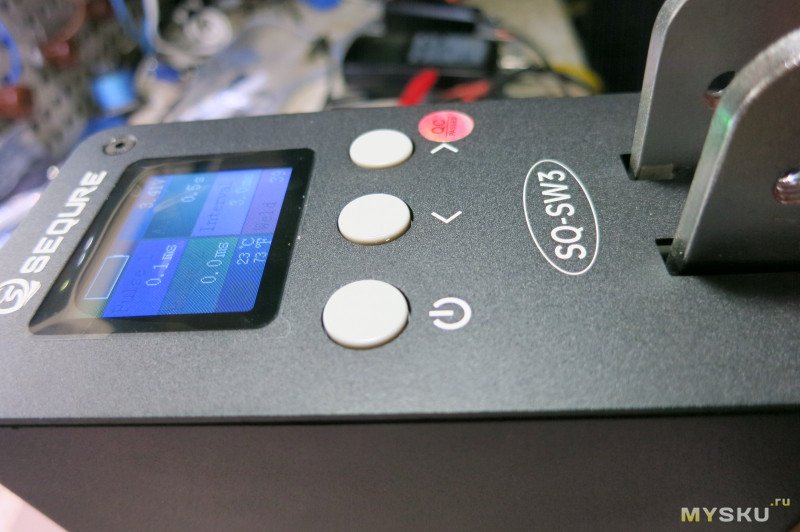

На передней стороне дисплей размером 1,8 дюйма, три кнопки и шины для подключения сварочных кабелей.
Дисплей не супер, если смотреть сверху или сбоку, то выцветает, но снизу видно отлично. И это правильно, потому что сварку можно поставить вертикально и при этом все отлично видно.

Управление
Сварка включается нажатием на кнопку питания на 2 секунды, так же выключается.

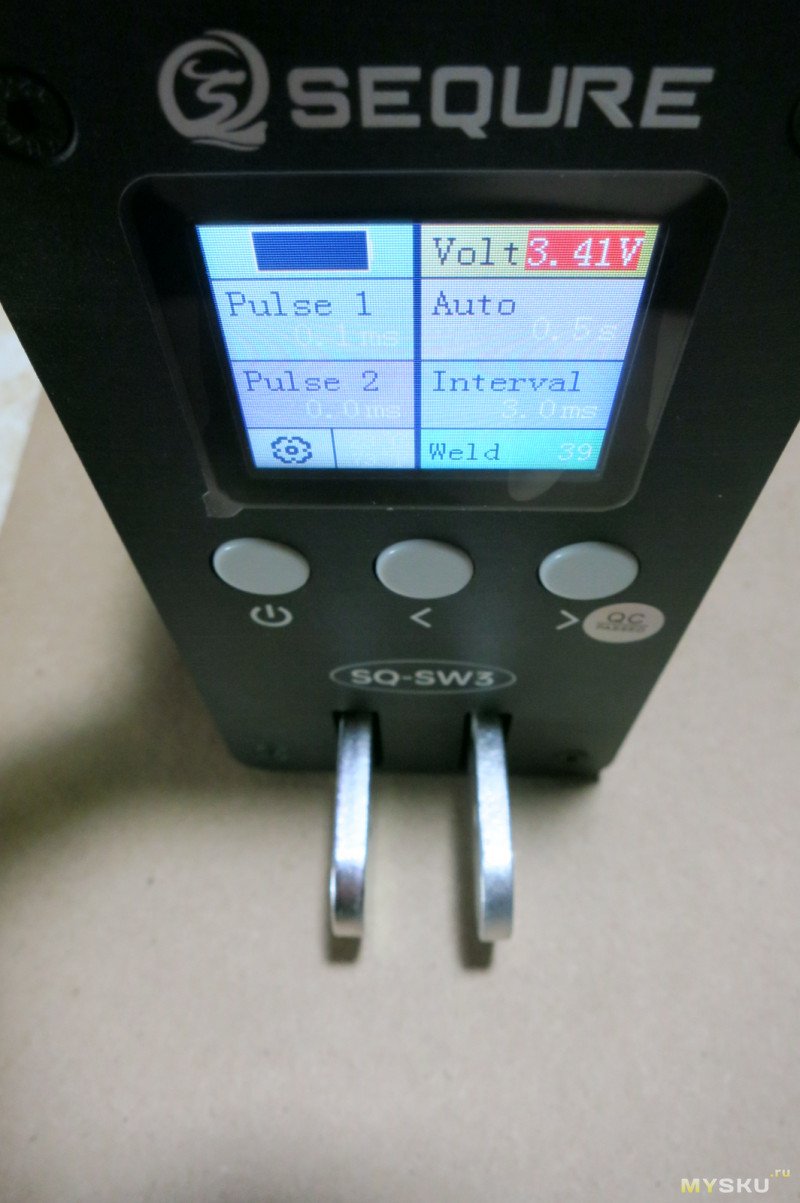

На дисплее есть вся информация о параметрах сварки:

• уровень заряда ионисторов
• напряжение ионисторов
• длина первого и второго импульса и пауза между ними
• тип срабатывания сварки — ручной или авто и время задержки для авто
• температура сварки
• число сваренных точек

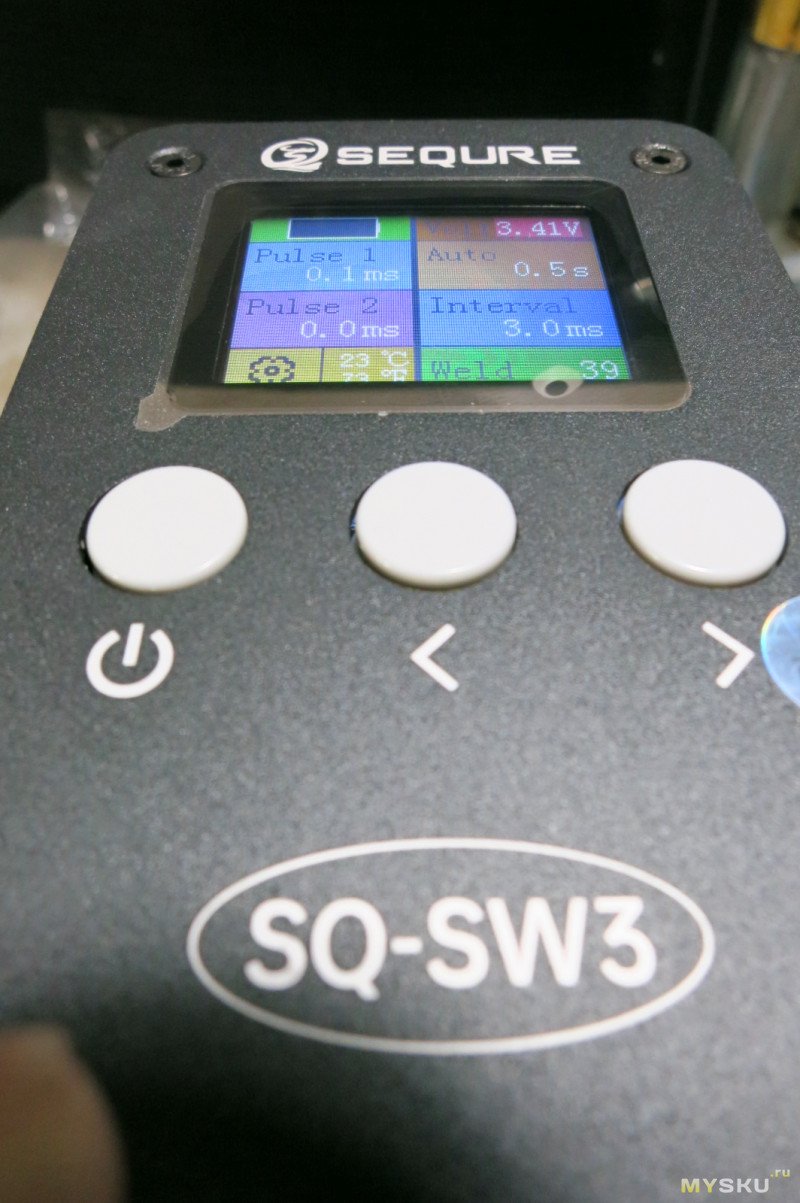

Короткими нажатиями кнопки питания можно выбрать изменяемый параметр, стрелками изменить его.
Что можно выбрать:

• Импульс 1 0,1-10мс.
• Импульс 2 0-20мс
• Авто — ручное для авто 0,5-3,0 сек.
• Интервал 0,1-10мс.
• Настройки

В общем по названиям понятно, что на что влияет. Регулируется длина первого и второго импульса и пауза между ними. Если нужно выключить второй импульс, то его длительность ставится ноль.
Для автоматического режима задается задержка от касания электродами ленты до первого импульса. Ручной режим срабатывает от концевика в ручке или в педали, но при этом электроды должны быть замкнуты на детали.

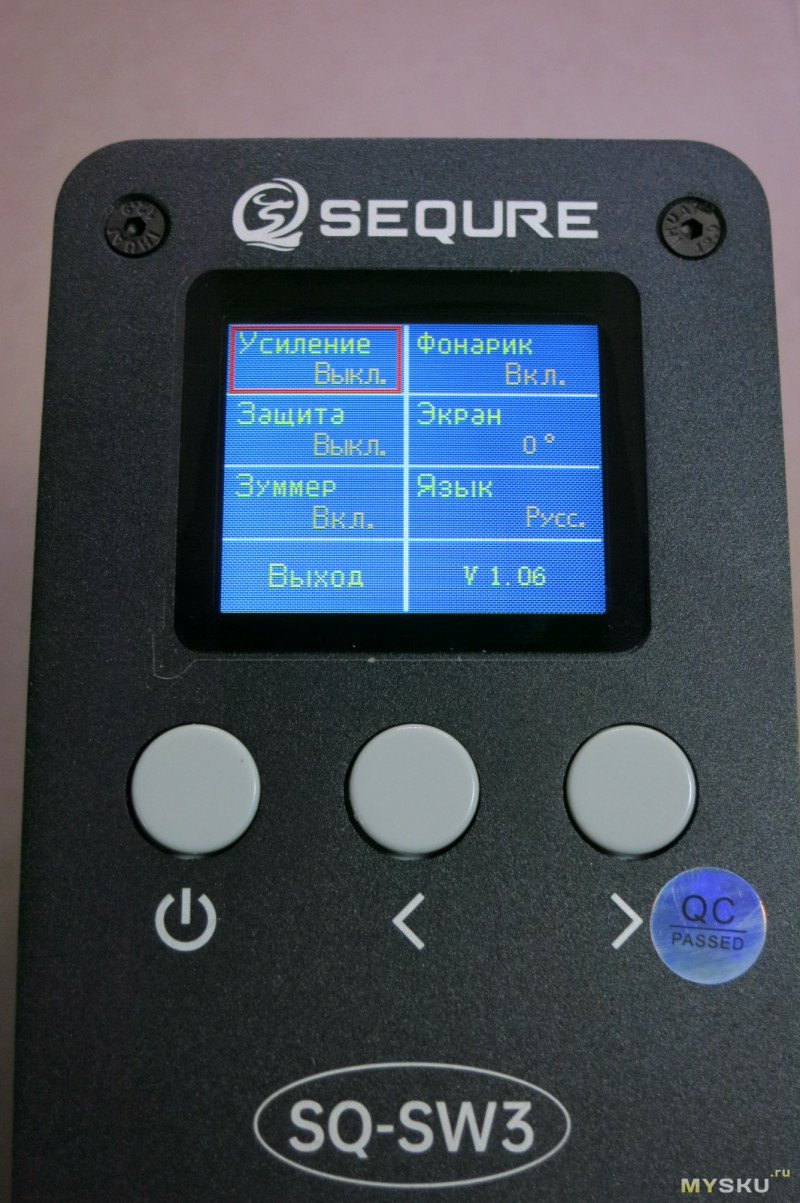

Если выбрать шестеренку, и нажать кнопку влево или вправо, то можно войти в меню дополнительных настроек, там тоже 5 пунктов:

• Усиление вкл и выкл.
• Фонарик вкл и выкл
• Защита выкл или 7.0-24.0V
• Экран 0° или 180°
• Зуммер вкл или выкл
• Язык — есть английский, русский и китайский
• Выход

Пункт «усиление» добавляет третий импульс после второго. Фонарик включает подсветку в ручке. Пункт «защита» можно включить, если сварка питается от внешнего аккумулятора и не хочется его высадить в ноль. С помощью пункта «Экран» можно перевернуть экран, если сварка используется вверх ногами. Но при этом кнопки влево-вправо не меняются местами. Если зуммер включен, то при запуске будет короткая мелодия, звуковых сигналов при сварке я не заметил. Выход из меню осуществляется либо при выборе пункта «выход» либо автоматически, через 5 секунд. Выходит очень быстро. Ну и на этих фото видно как переведено на русский язык, вроде нормально, единственное зуммер я бы заменил на сигнал или музыку. Потому что писка при касании электродами ленты нет, включается и выключается только пиликание при запуске сварки.

Сварка
Для начала проверю максимальный ток сварки. Проверяю на цифровом шунте, обзор на который я делал когда-то

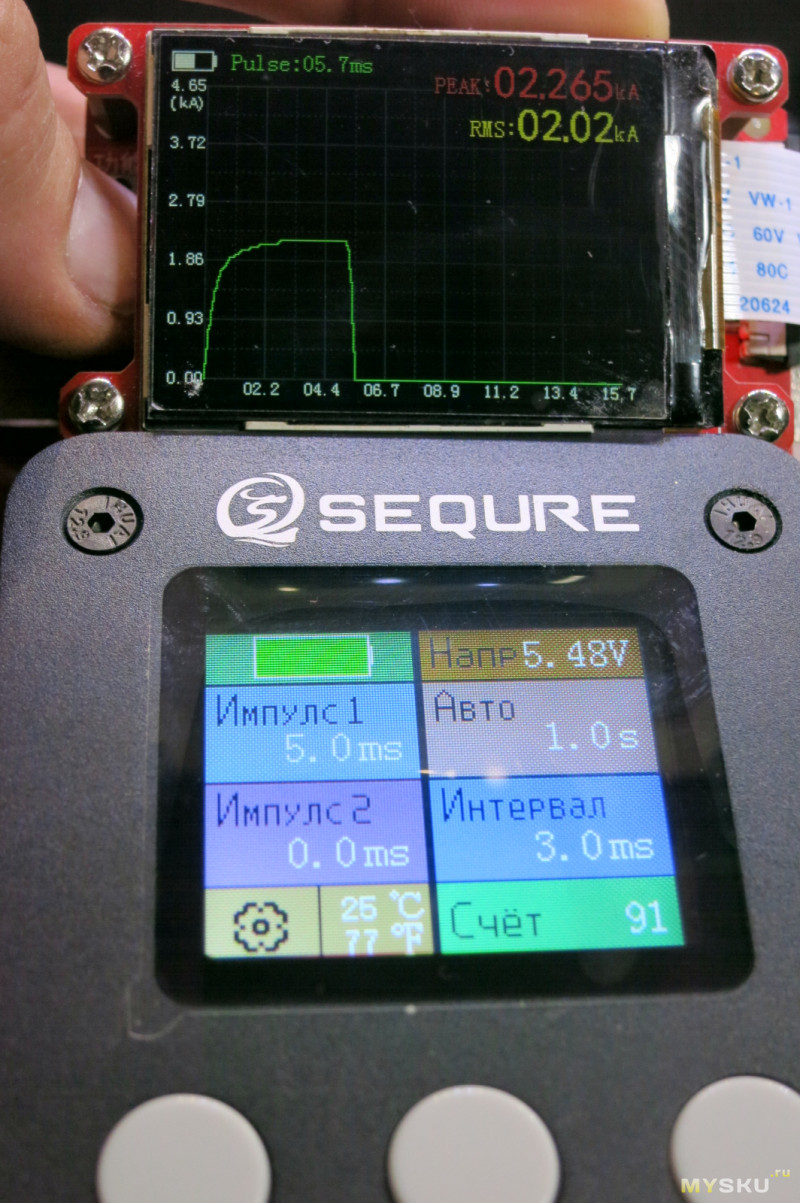

Усредненное значение тока 2000А, заявлено 2500А. Где потерялось 500А?
Может шунт показывает неверно? Проверил ток с помощью осциллографа. Чтоб избежать влияния сопротивления разъемов подключился так, чтоб между контактами щупа был только провод, подключение рядом с разъемами, исключая разъемы.

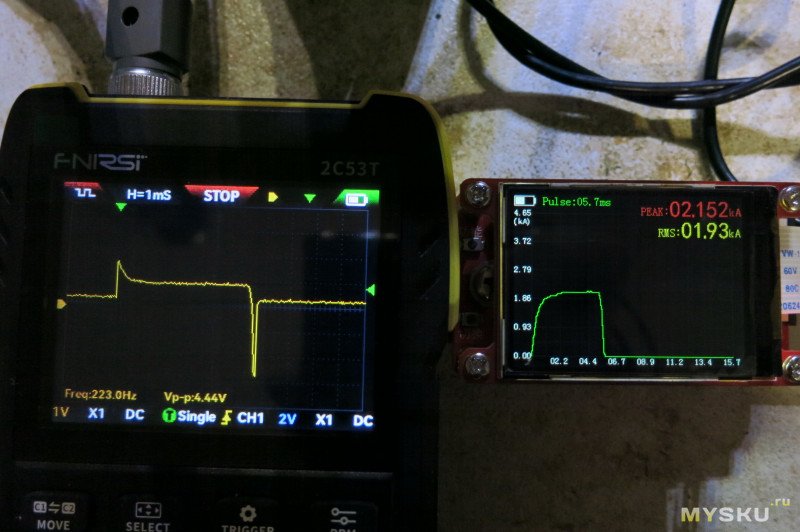

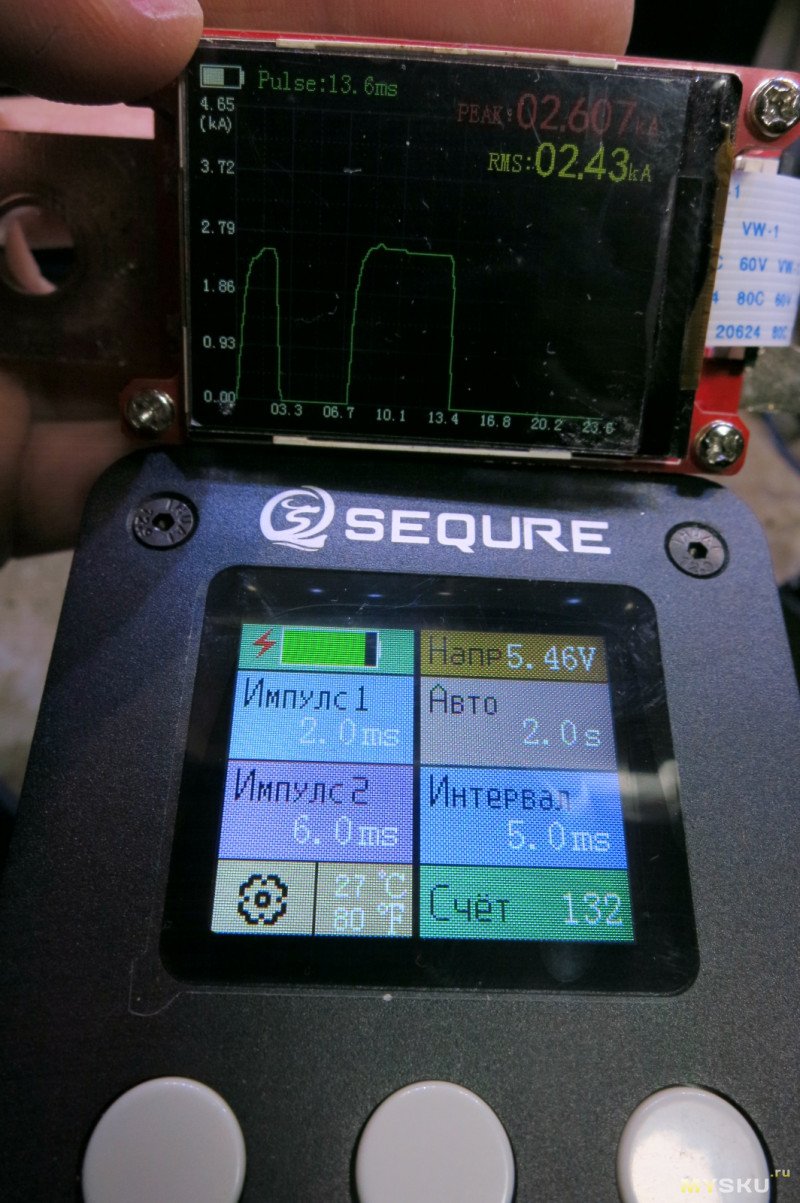

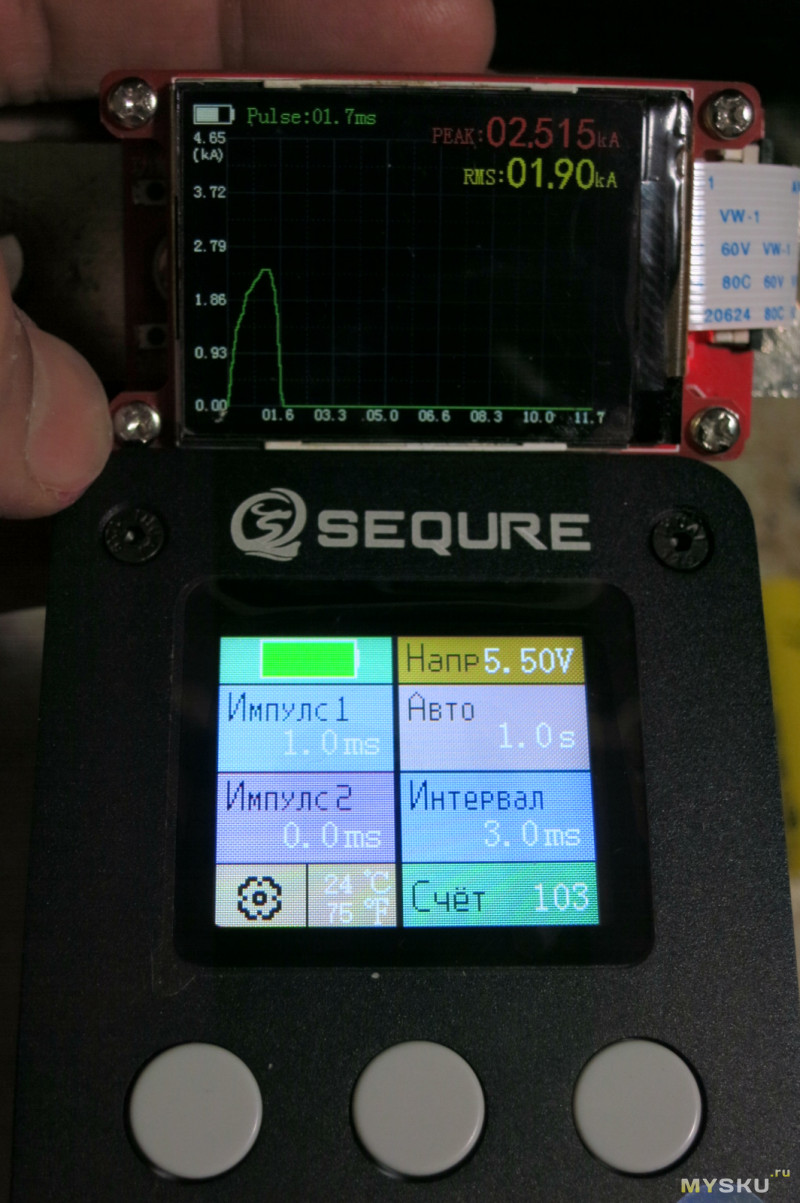

Сигнал на осциллографе и на шунте. Шунт показывает без пика и без обратного выброса, упрощая сигнал.

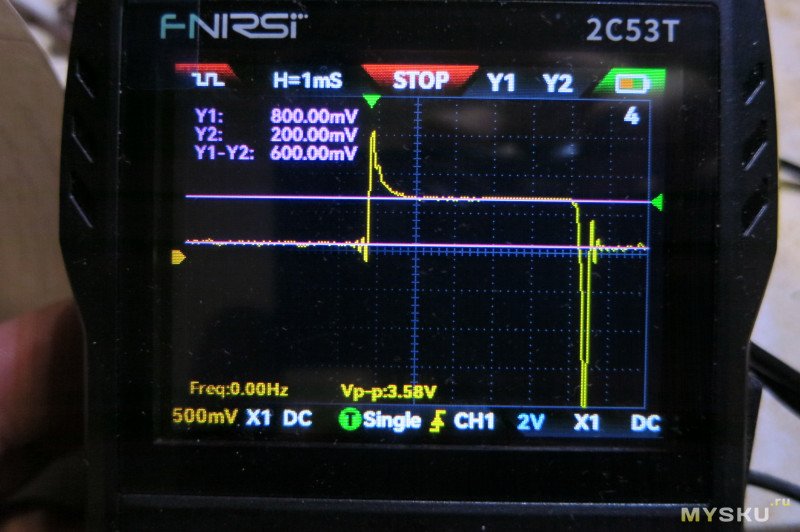

Сопротивление одного провода без разъемов около 30мОм при сварке осциллограф показывает около 600мВ значит ток реально около 2000А.

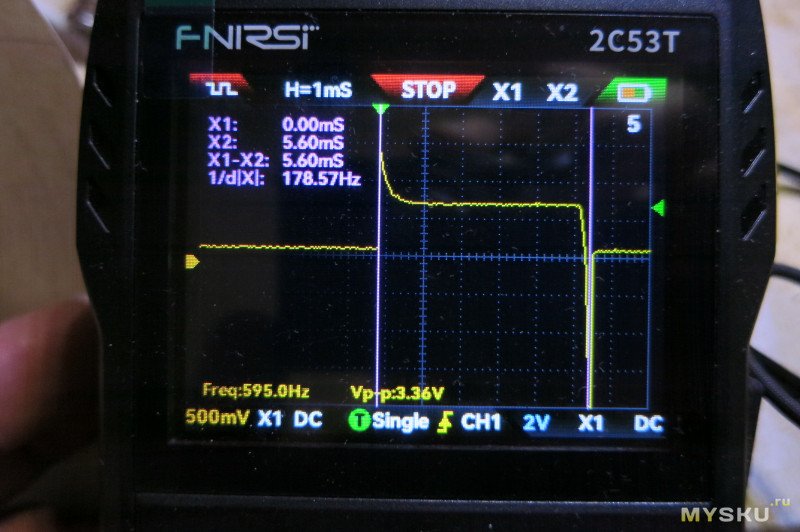

Осциллограф показал длительность импульса 5,6мс, шунт примерно 5,7мс.

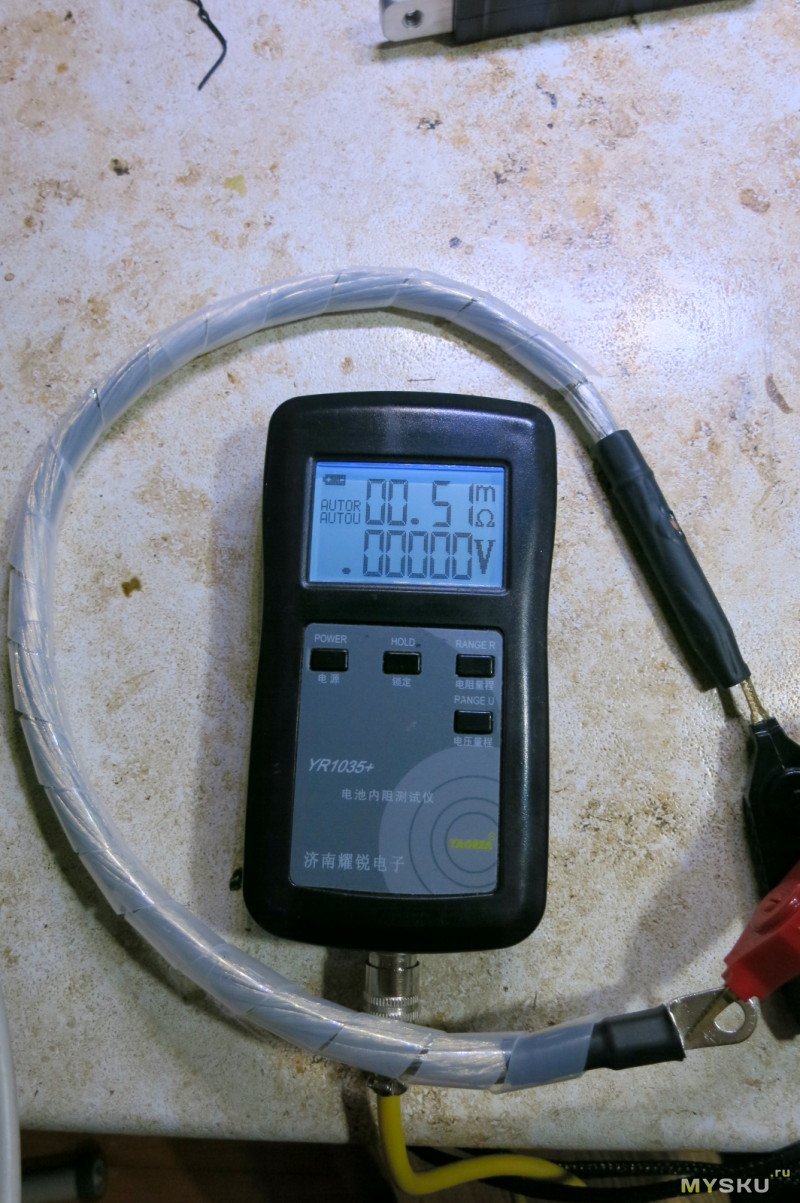

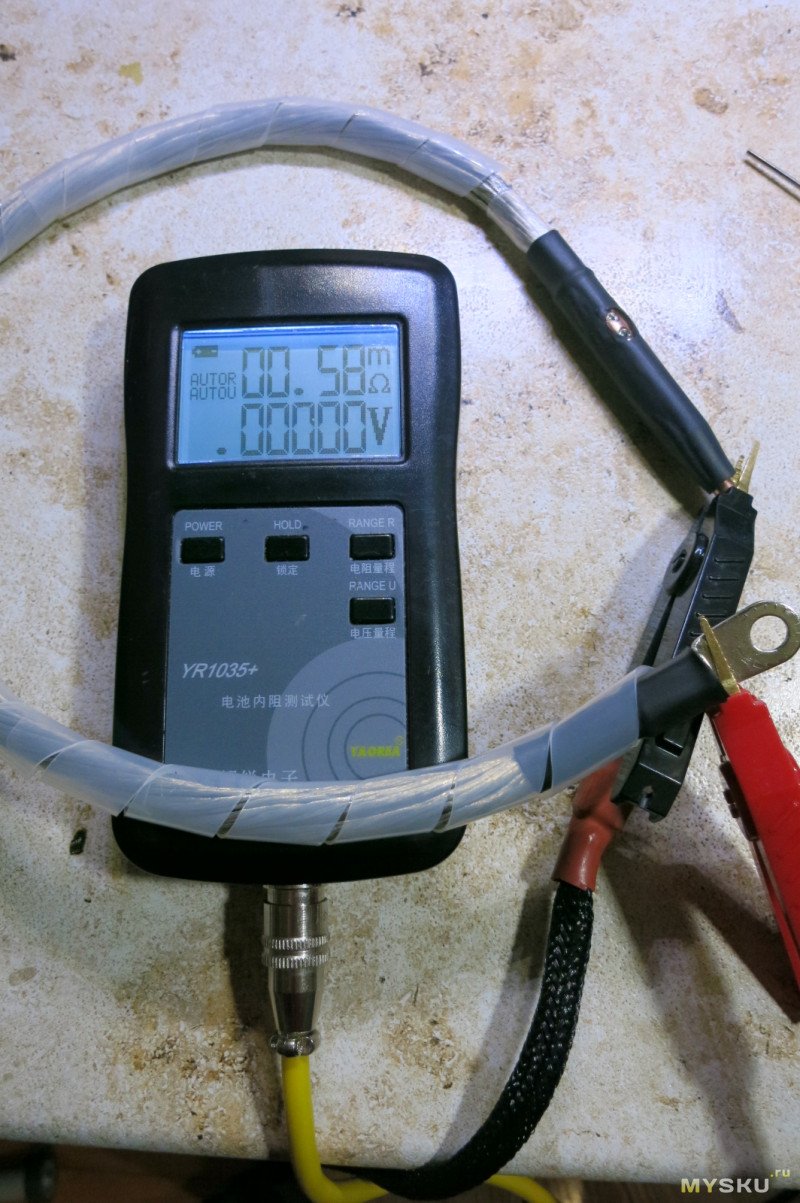

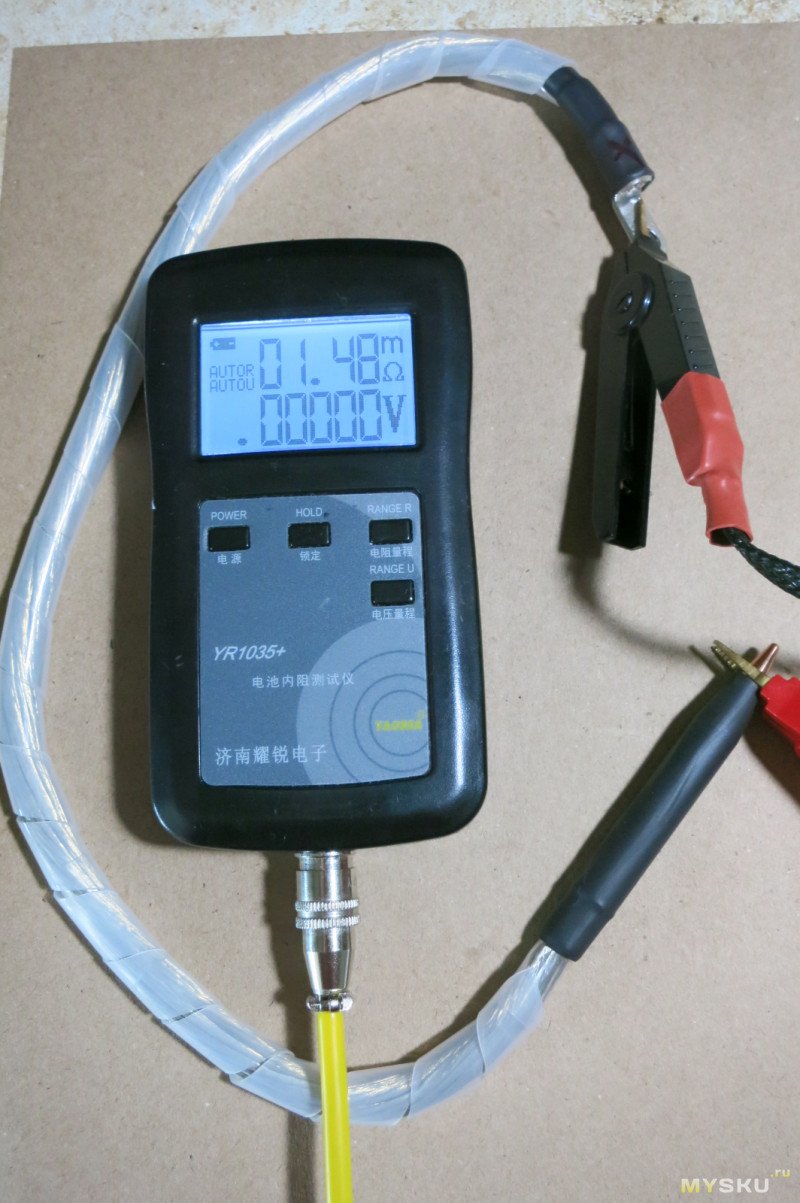

Может дело в проводах? Измерил сопротивление проводов полностью и по частям.

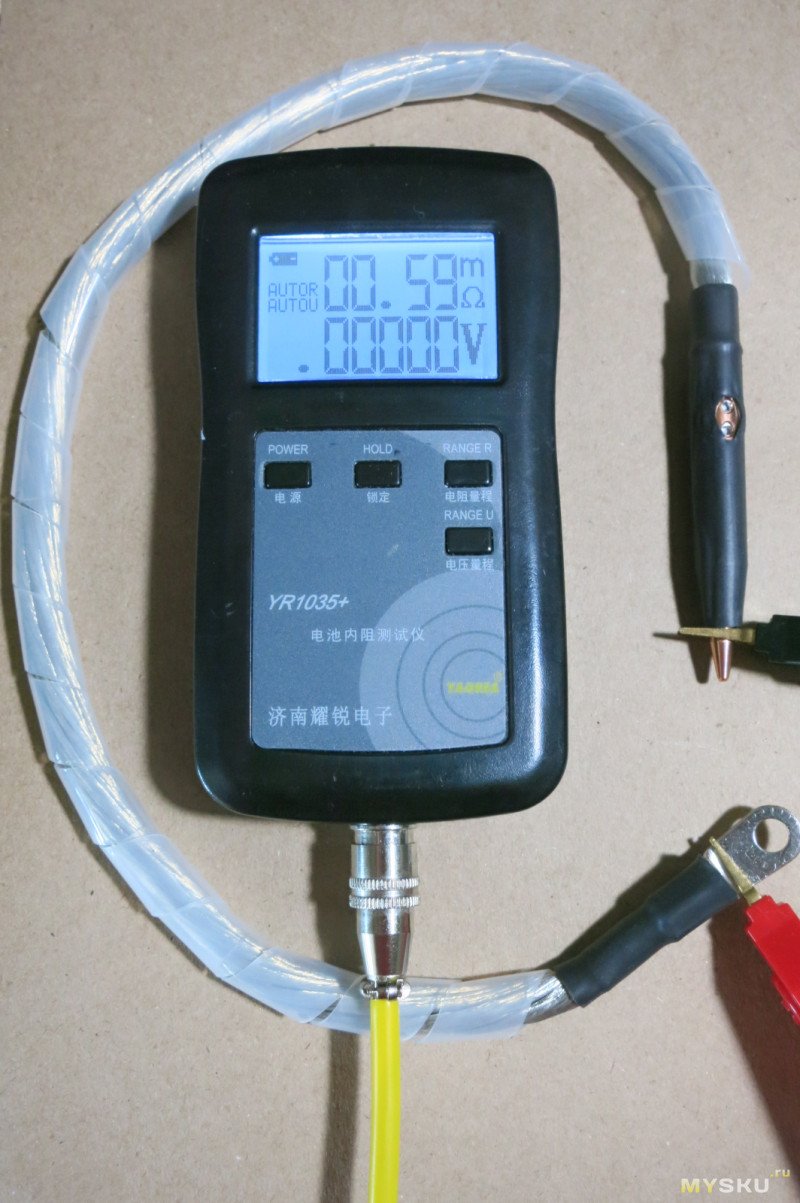

Первый провод 0,59мОм, второй 1,5мОм.

Почему такая разница?

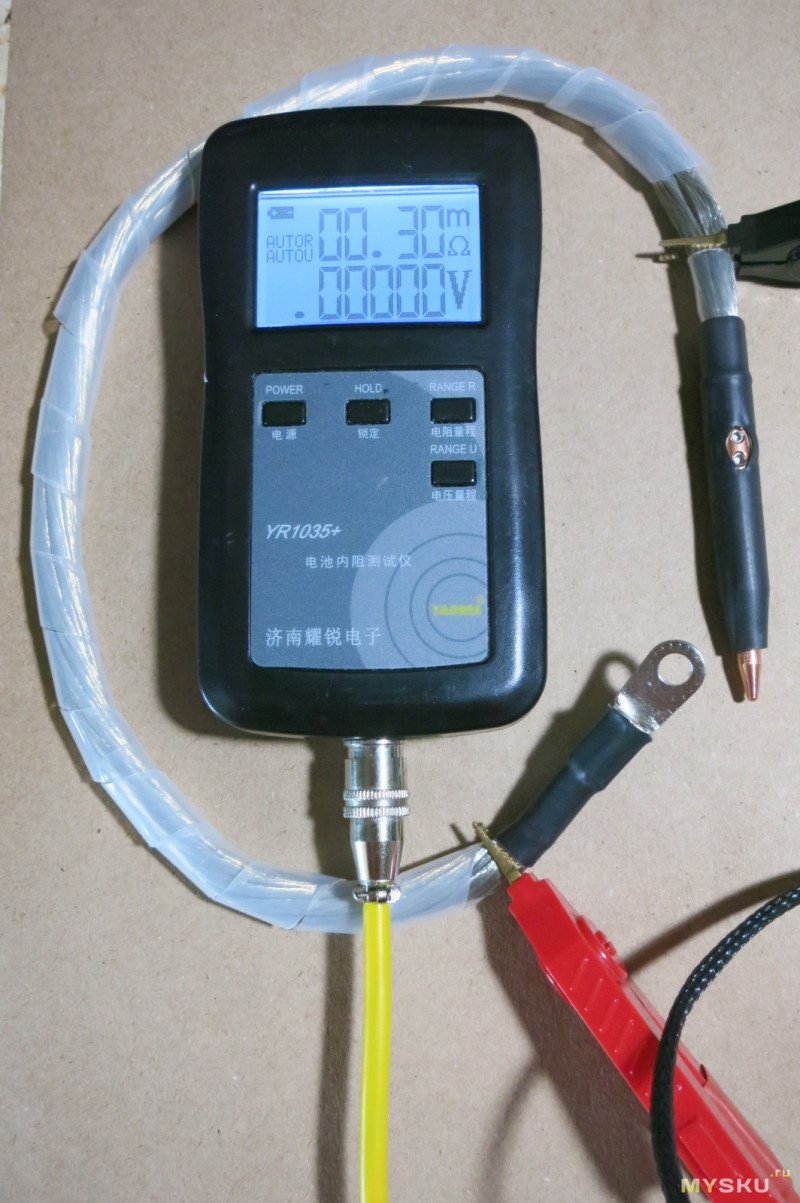

Проверил провод 1 и провод 2 без наконечников — одинаково, 0,3мОм.

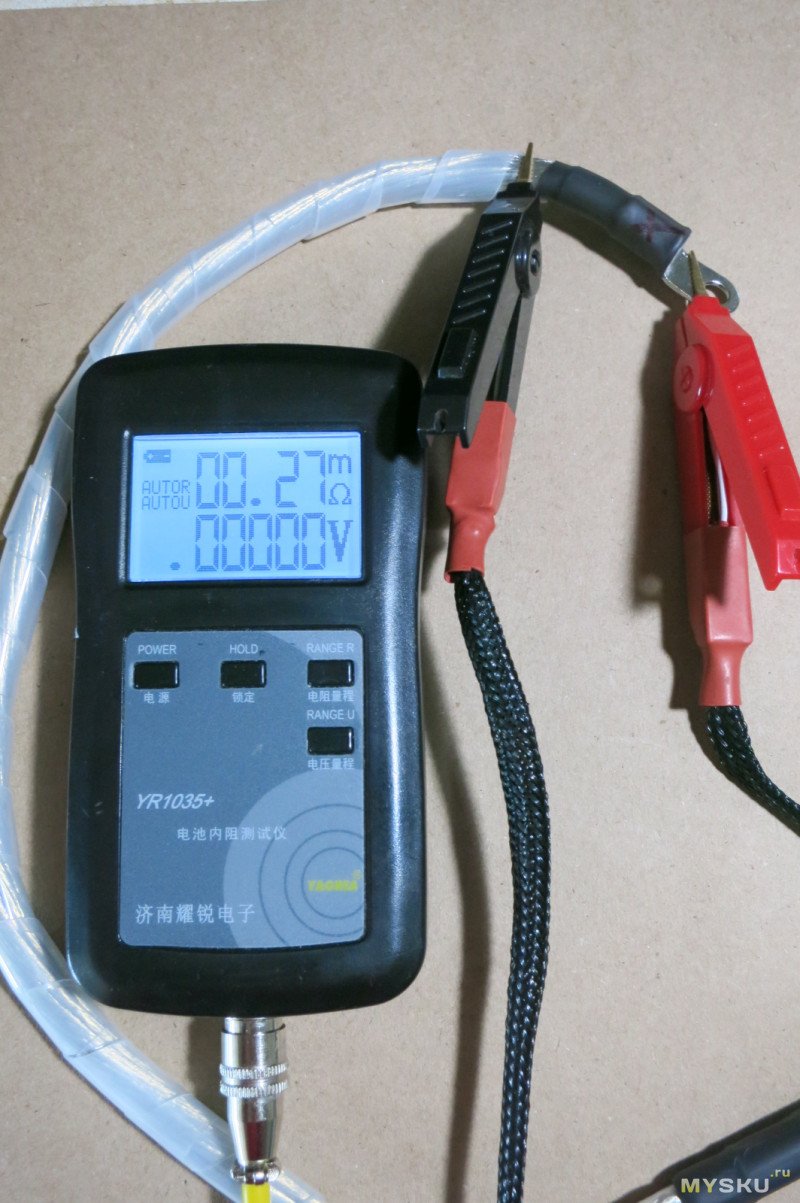

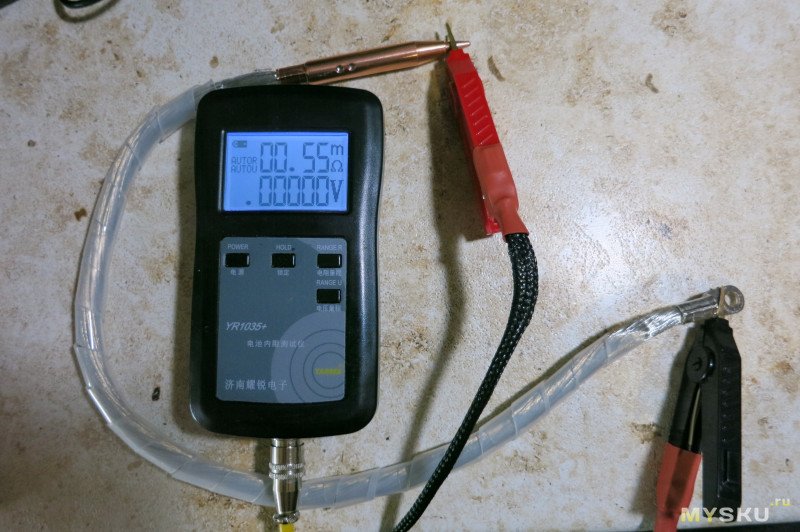

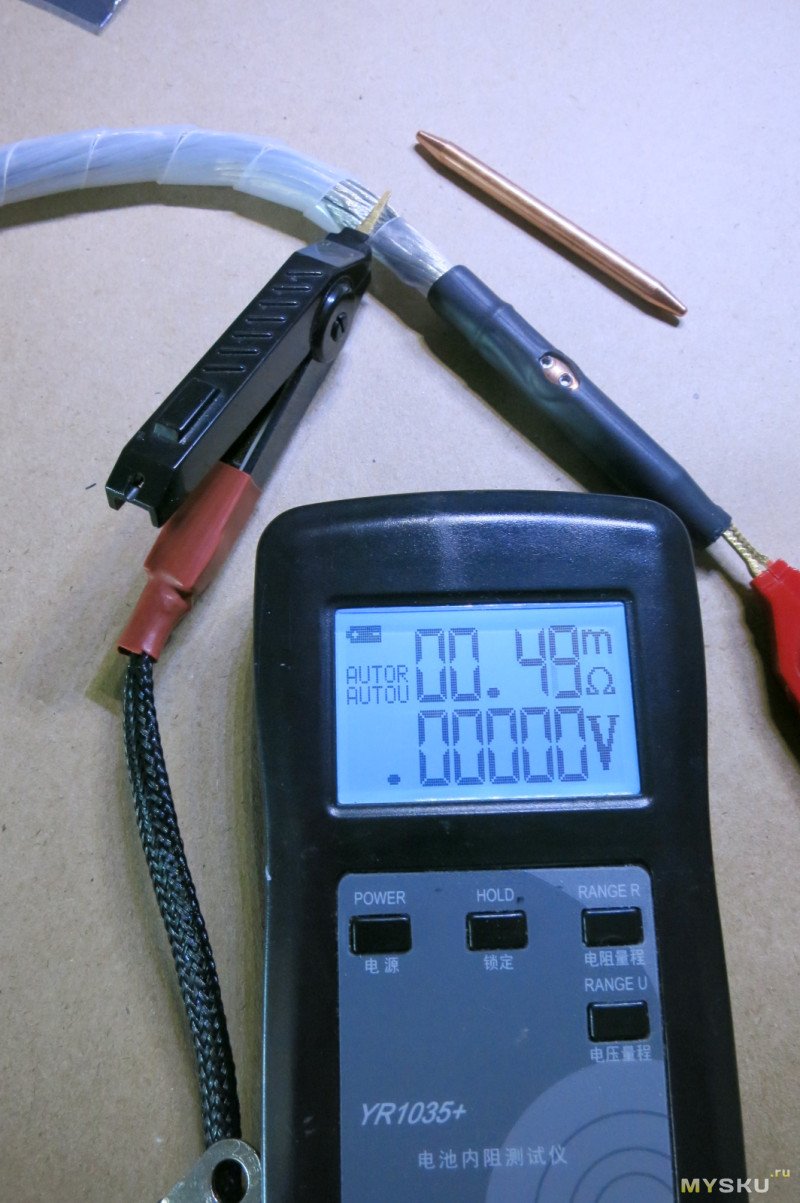

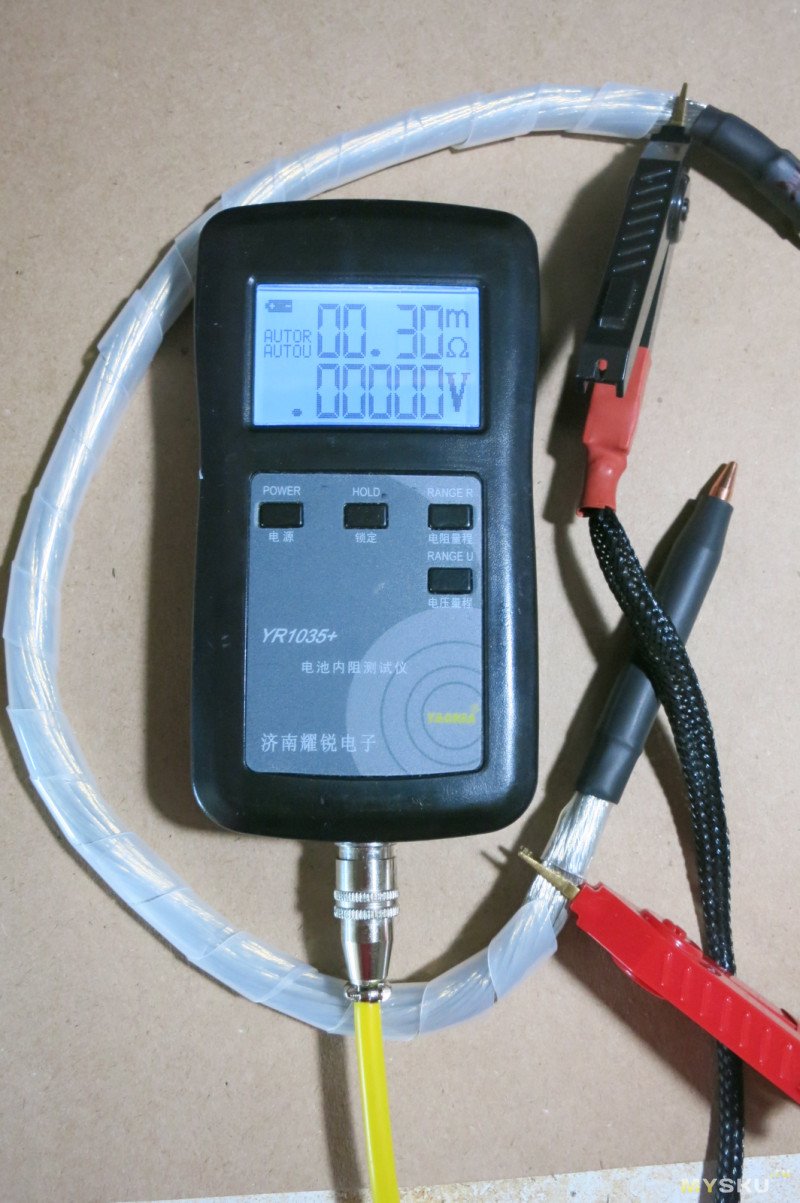

Проверил сопротивление соединения с проводом — клемма 0,27мОм, гильза
0,49мОм и при этом если двигать провода, то сопротивление скачет. Видимо плохо обжато.
Для другого провода соединения соответсвенно 0,08мОм и 0,16мОм, разница большая.


Обжал провод прессом (обзор).
Обжим проводил матрицей на 16, заводской обжим был похож на 25квадратов.

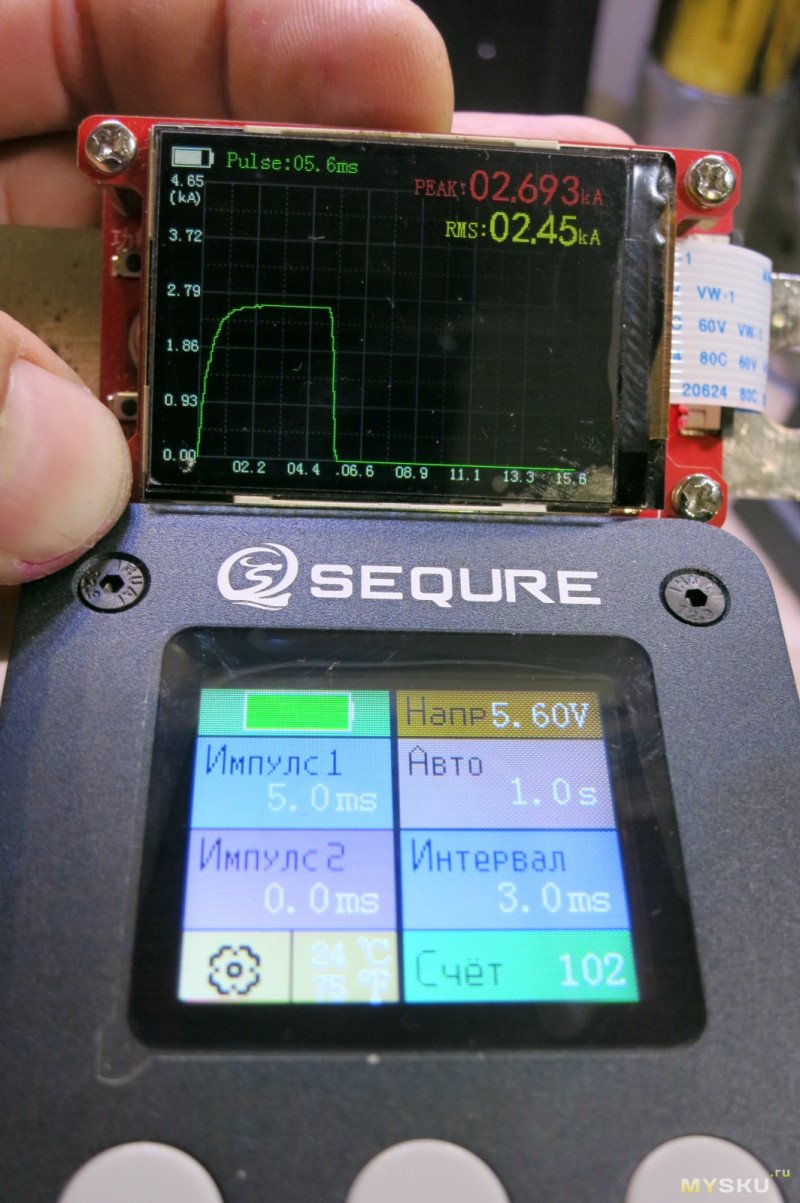

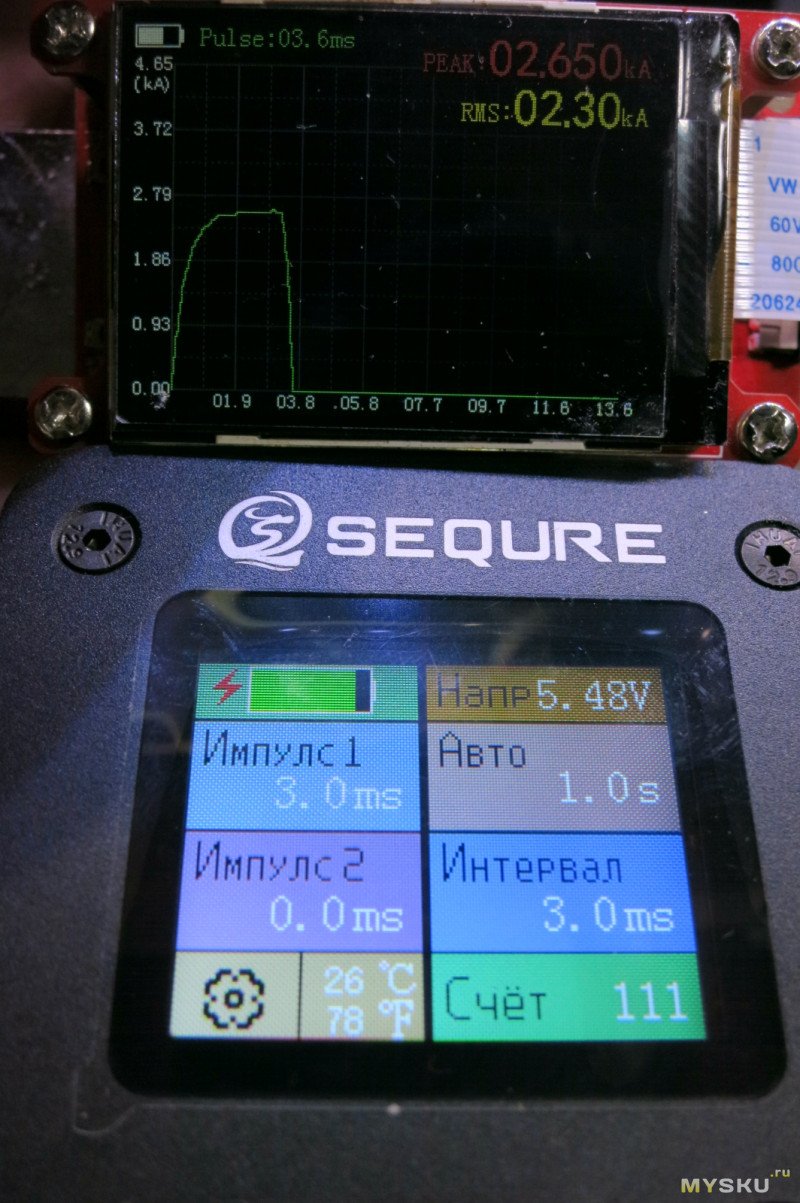

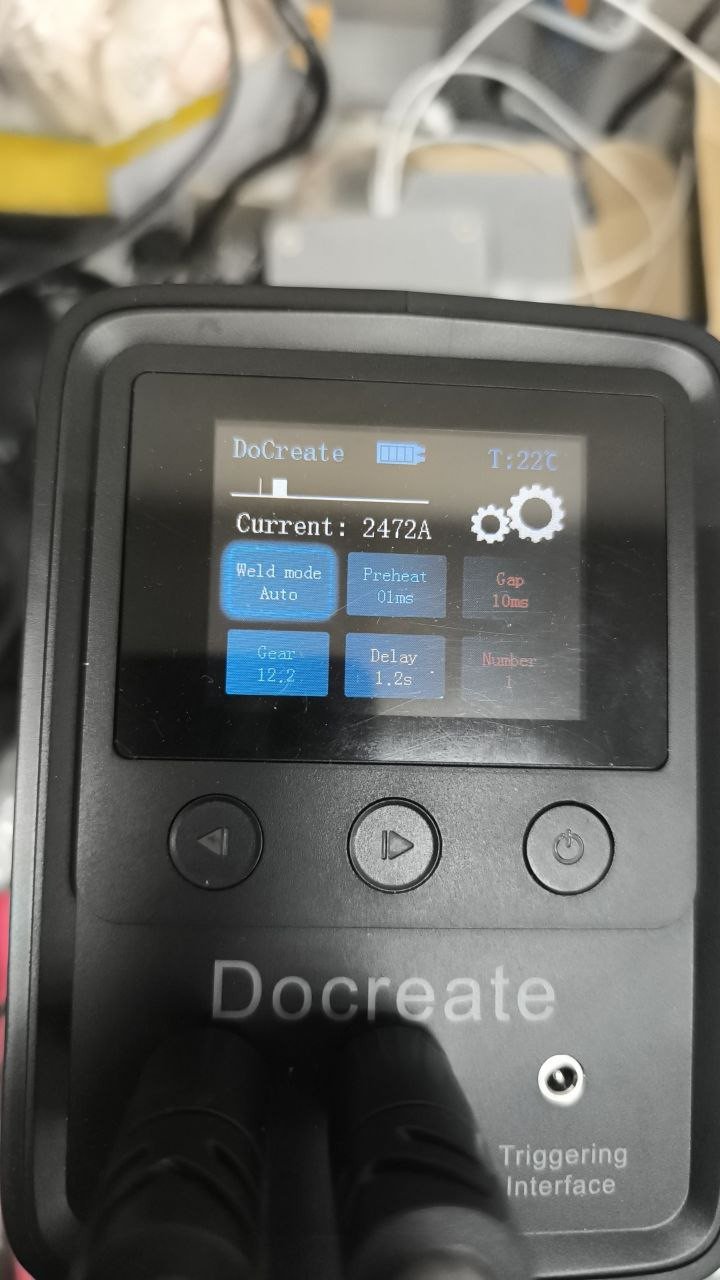

После обжима сопротивление стало 0,55мОм и ток стал 2450А, теперь можно и варить ленты.

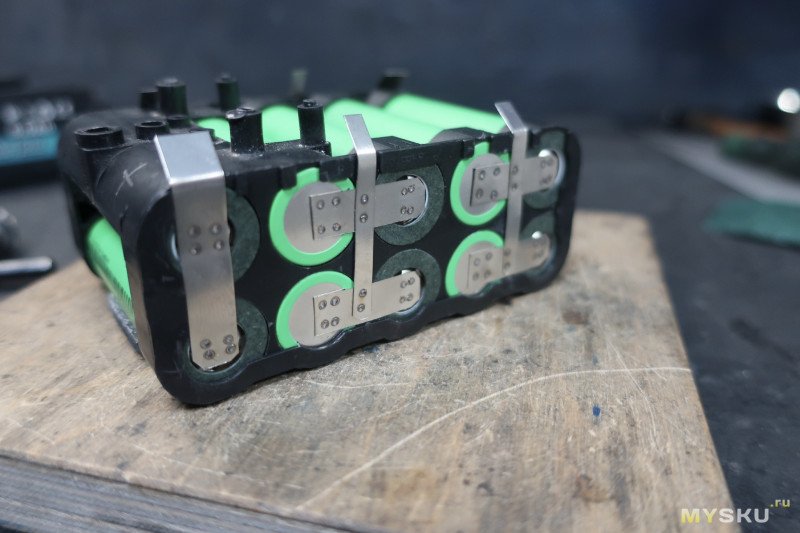

Обычно аккумуляторы соединяют лентой. Она бывает стальной с покрытием никелем, никелевой и даже медной. Стальная варится проще всего. Никелевая варится чуть хуже, но никелевая лента не ржавеет и у нее чуть ниже сопротивление. Медная лента варится значительно хуже и у нее значительно ниже сопротивление.

В комплекте идет рулончик ленты 0,1мм. Она сваривается на 1мс.

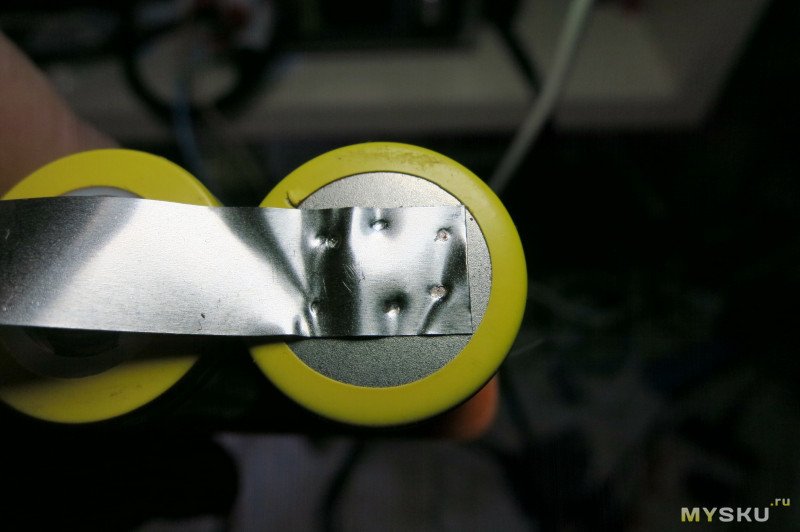

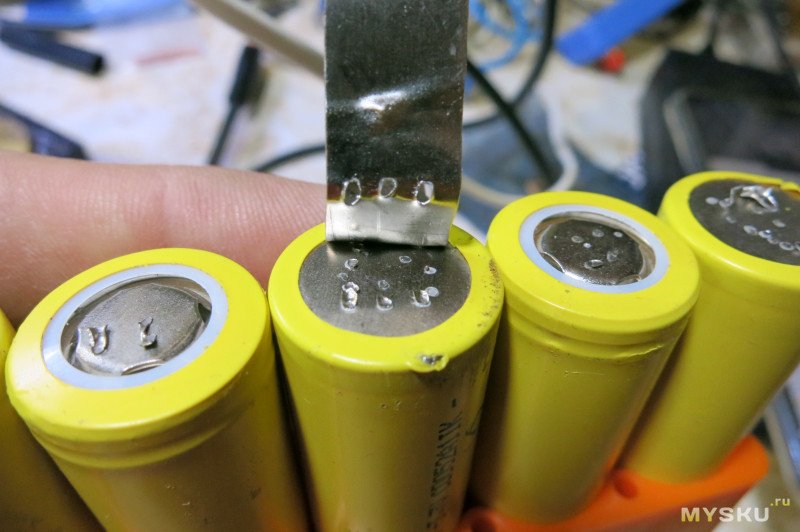

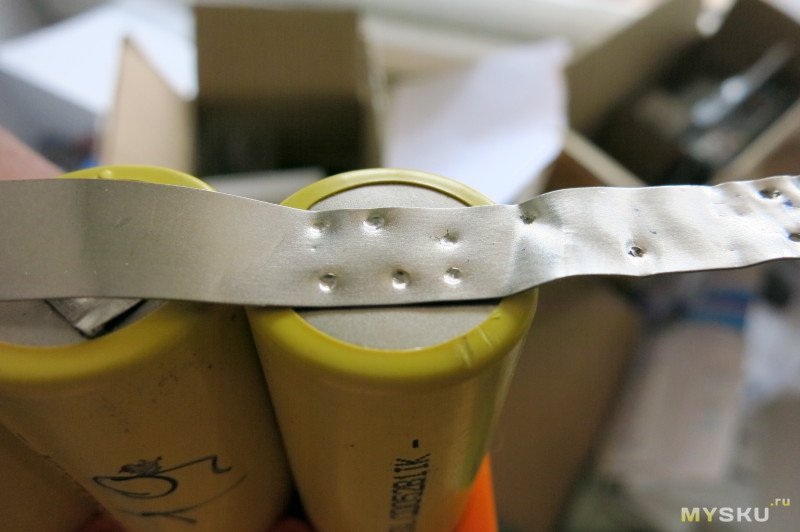

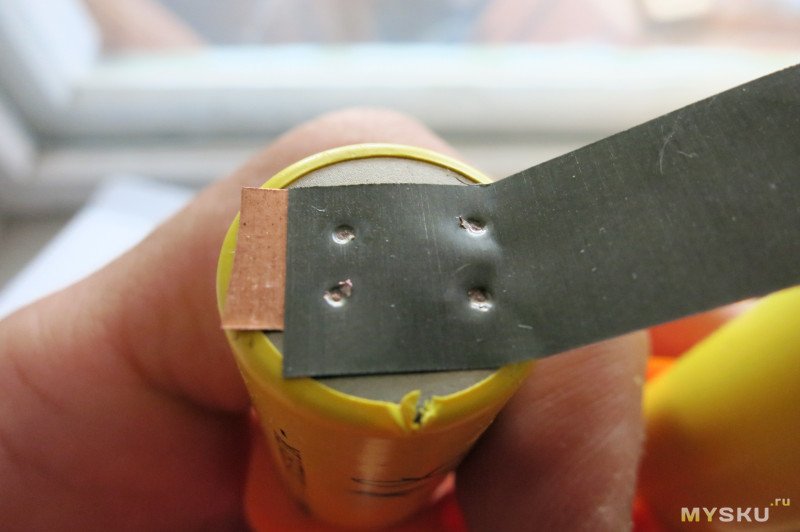

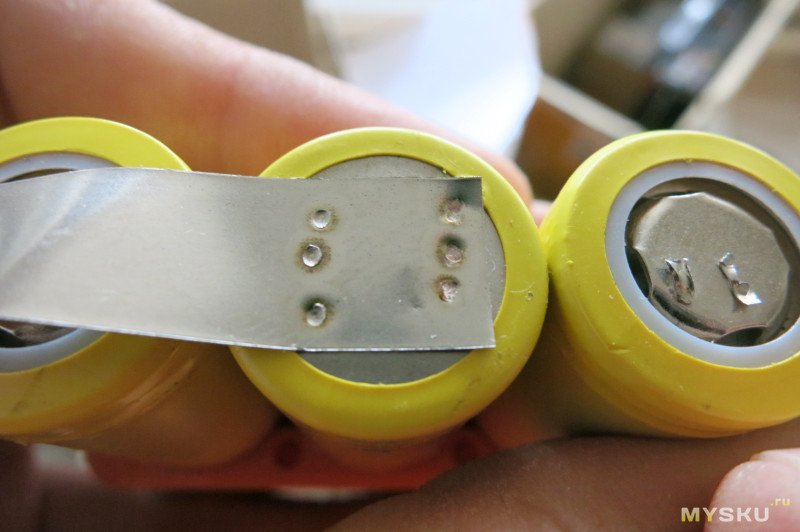

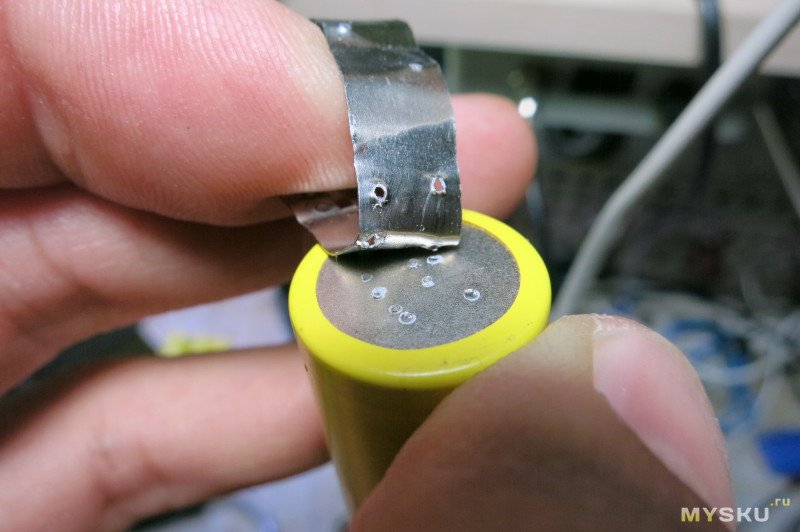

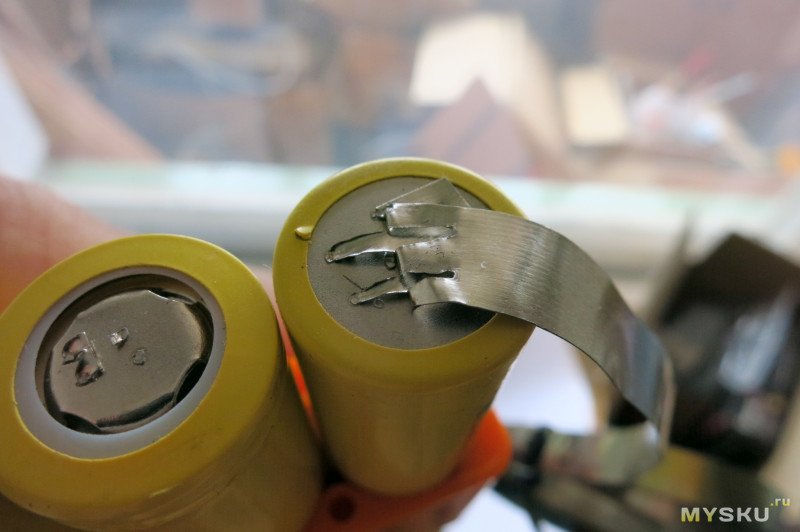

Сварка выглядит отлично. Отрыв с мясом.

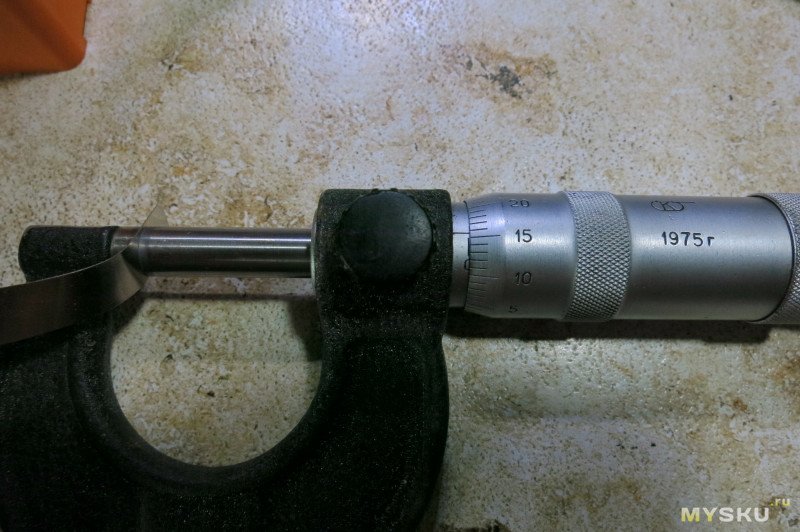

У меня есть запасы лент другой толщины. Пробую ленту 0,15мм, сталь, покрытая никелем.
Она варится на 3мс.

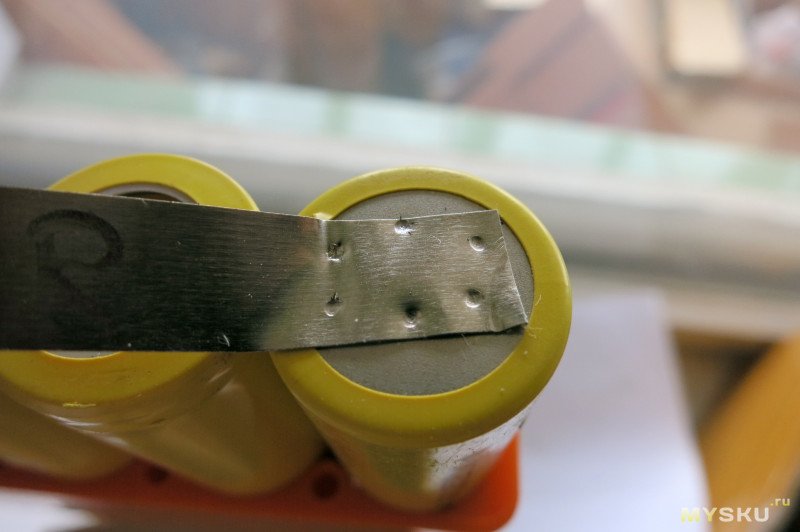

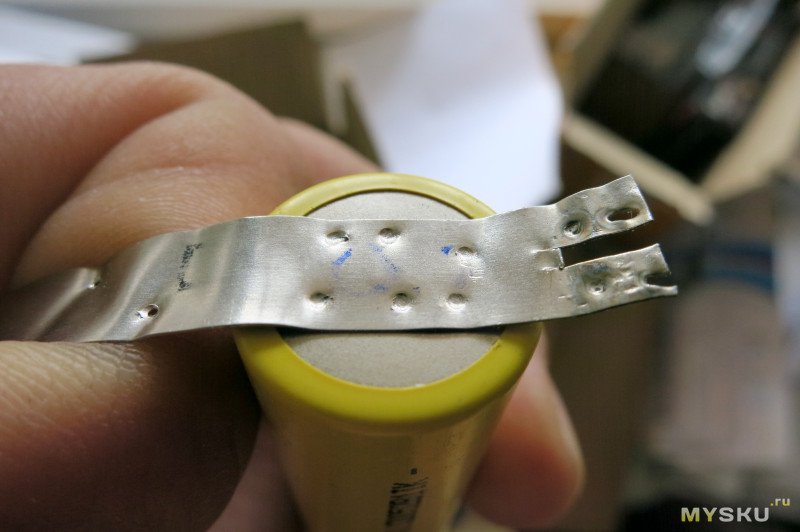

Точки выглядят хорошо. Отрыв с мясом.

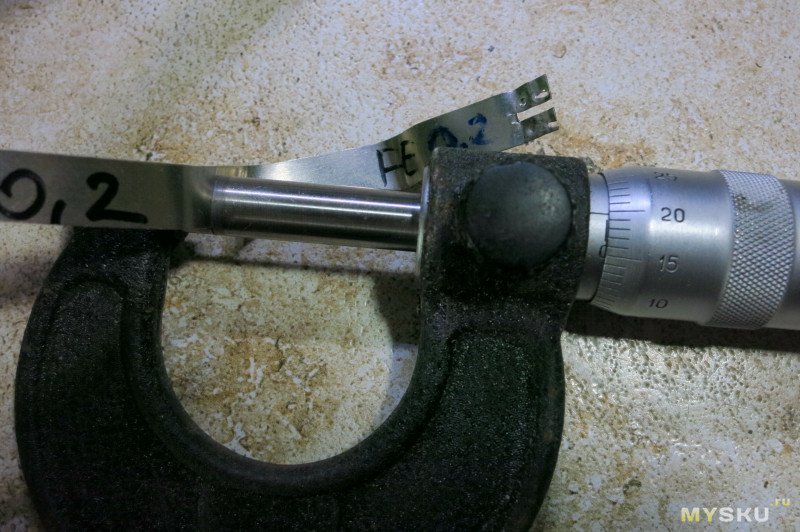

Лента 0,2мм так же сталь с покрытием.
Пробовал сварить на 5мс. Выглядит хорошо, но отрывается с дырами.

Нужно поднимать мощность. Поставил предимпульс 2мс, паузу 5мс, основной импульс 3мс. Итого 10мс.

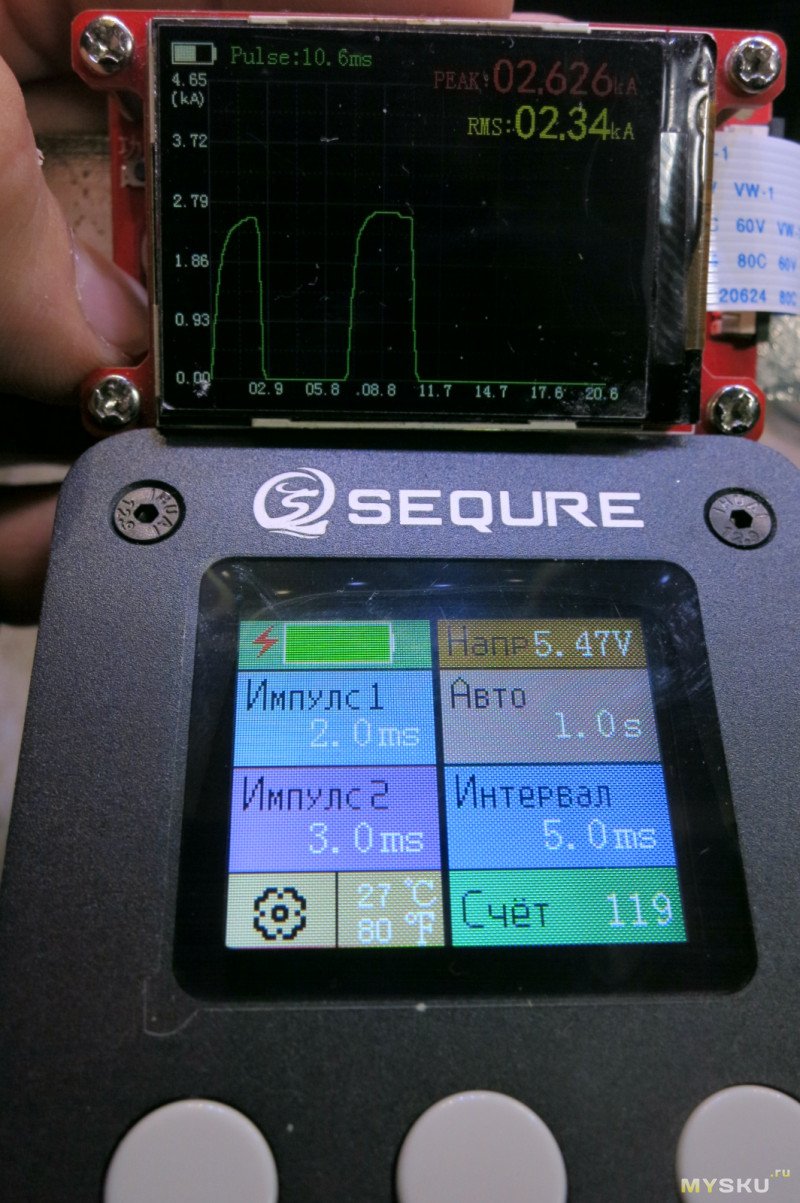

На шунте видно 10мс.
Точки выглядят хорошо, лента отрывается «с мясом».

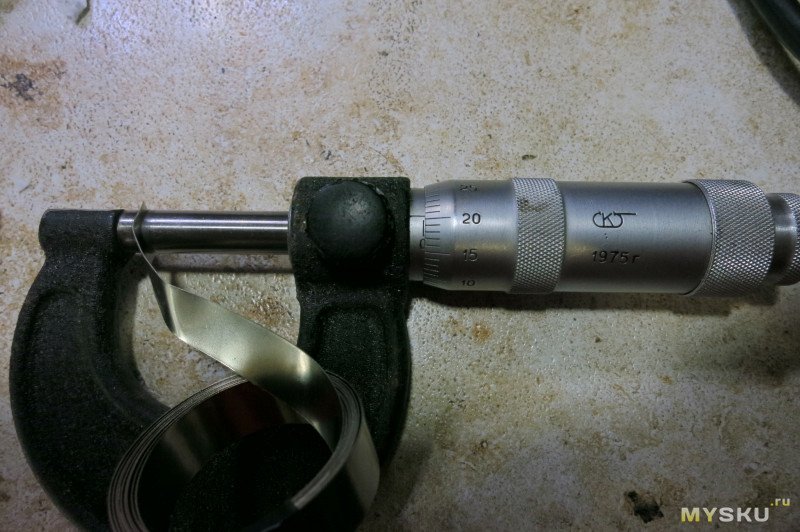

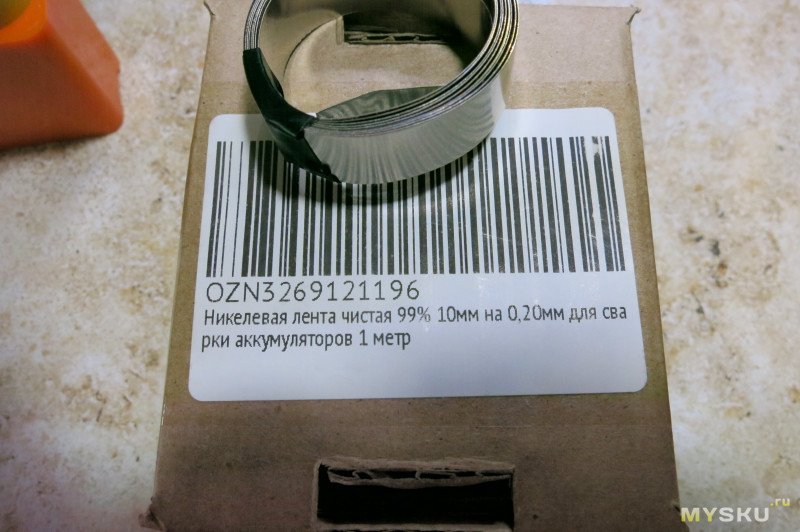

Для тестов сварки чистого никеля я его купил на озоне.
Толщина 0,2мм, ширина 10мм.
Преднагрев так же 2мс, пауза так же 5мс, основной импульс увеличил до 6мс получается как-то так:

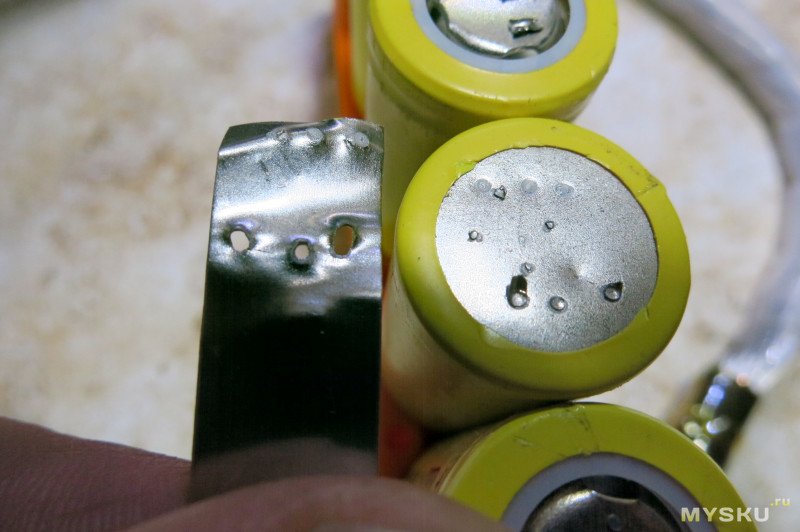

Отрывается, но только с отверстиями.

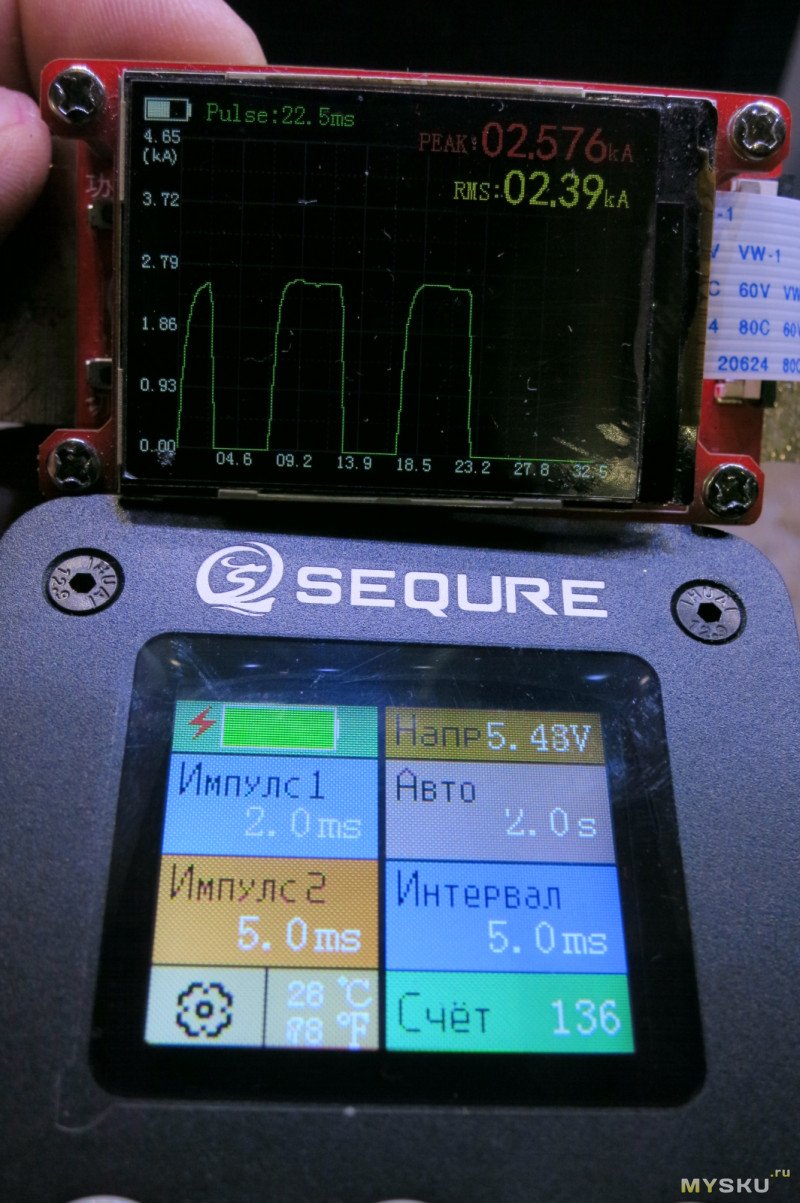

Зашел в настройки и добавил третий импульс. Итого предварительный импульс 2мс, потом две паузы и два импульса по 5мс.

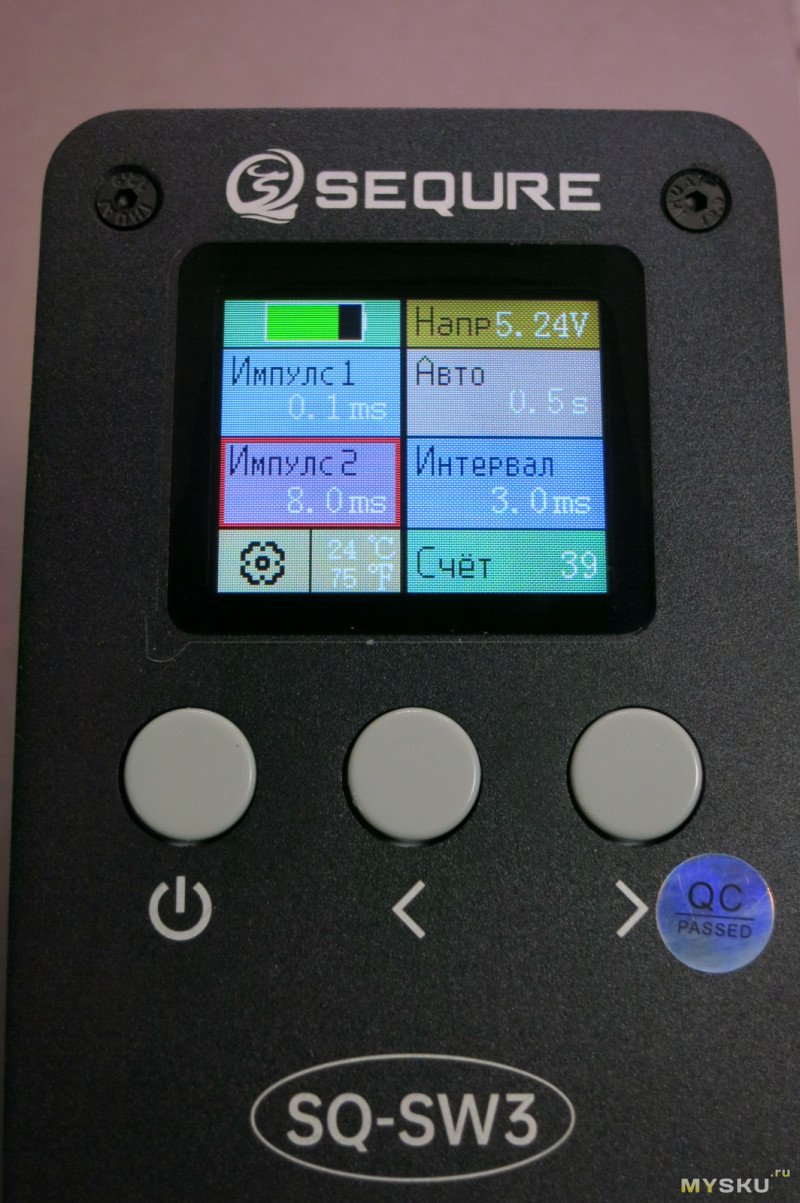

При этом окошко «Импульс 2» меняет цвет с темно синего на оранжевый.
При этом сварка особо не поменялась, выглядит так и отрывается все равно с дырами.

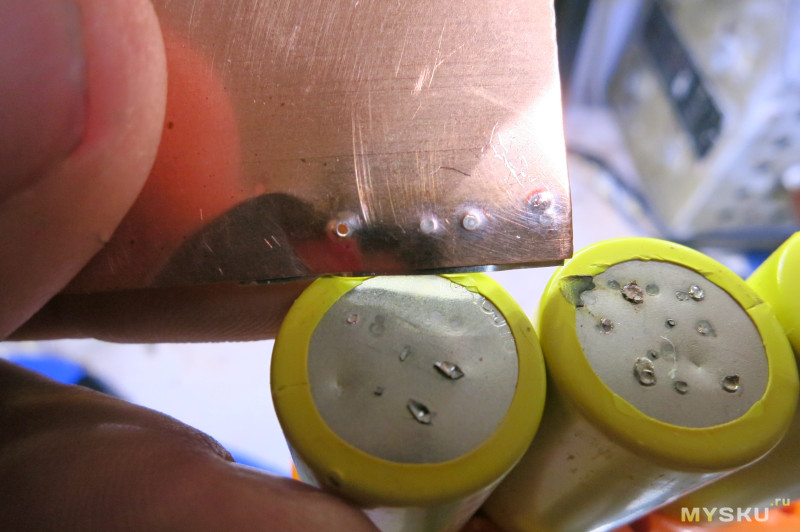

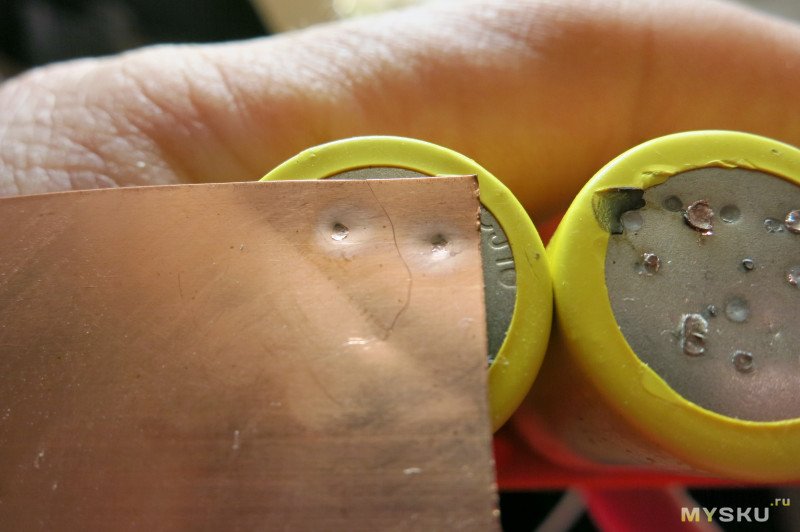

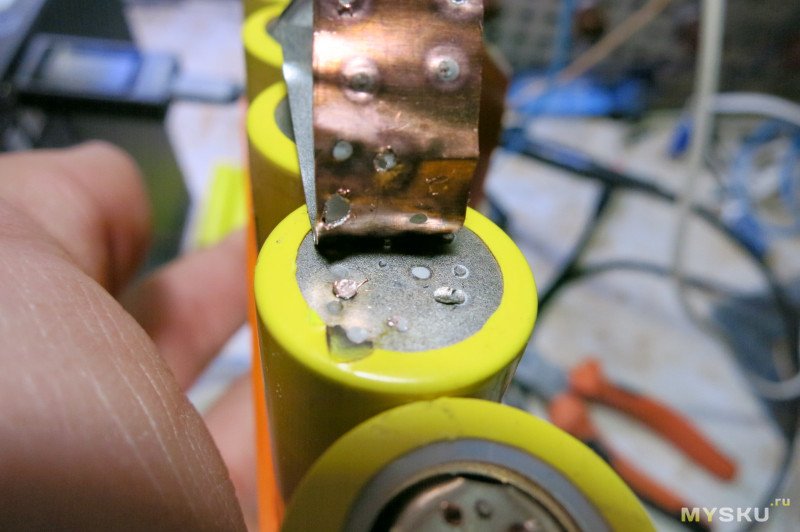

На этих фото видно, что правый электрод оставляет следы меди. Он липнет сильнее. Я пробовал менять провода местами, все равно правый плюсовой прилипает сильнее.

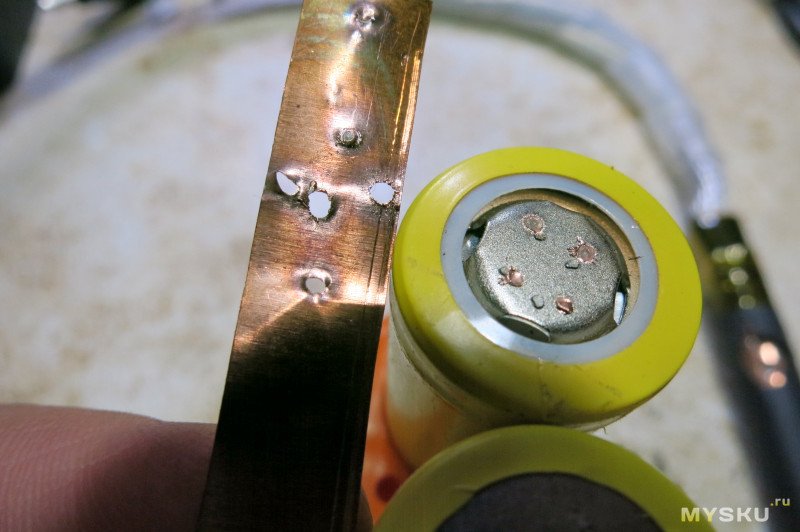

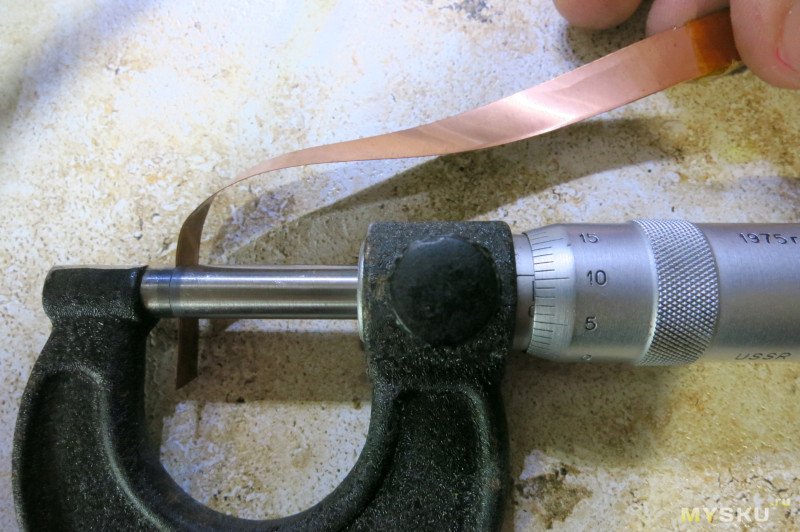

Пробую приварить медь 0,1мм. Давно купил рулончик меди 0,1 и по мере необходимости нарезаю из нее полосы.

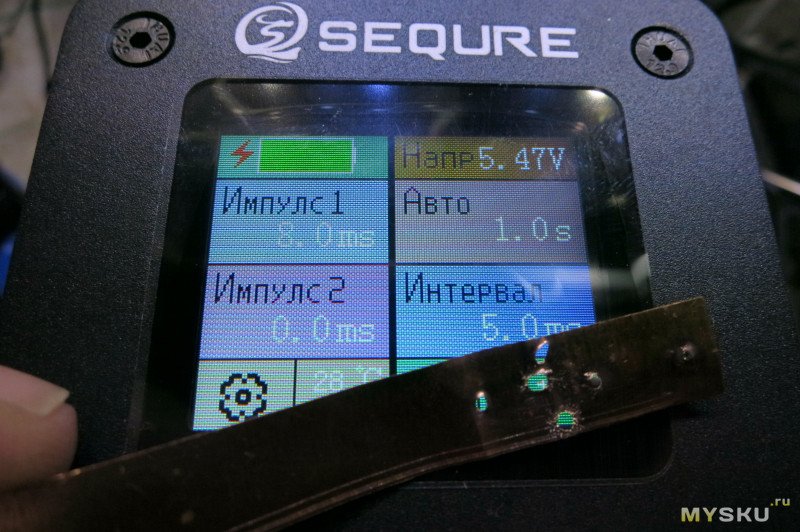

Выставил один импульс длительностью 8мс, приваривается.

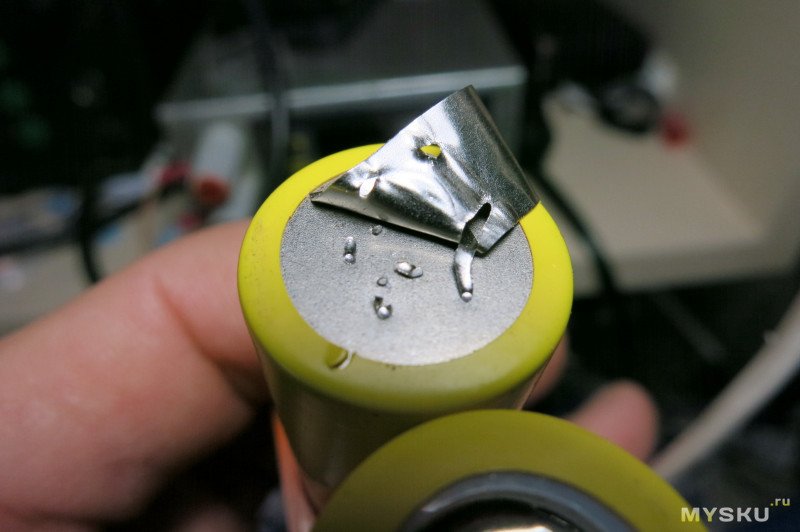

Но у такой тонкой меди небольшая механическая прочность, она легко отрывается с отверстиями.

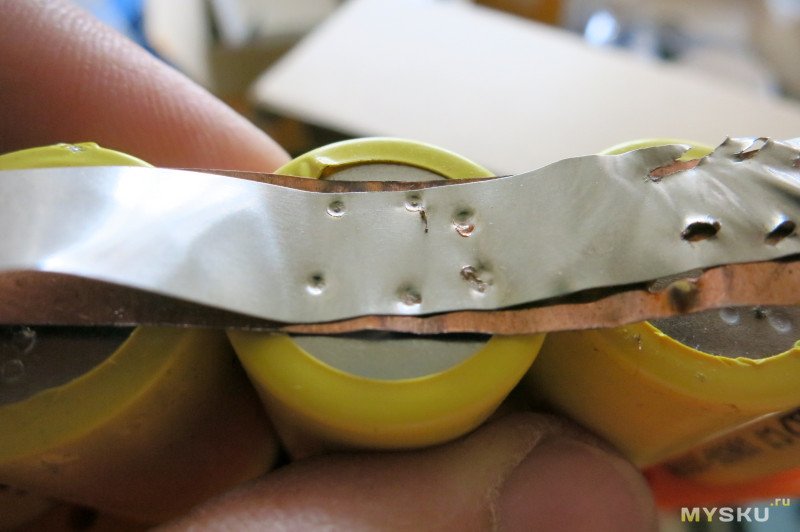

Можно увеличить механическую прочность меди, добавив сверху ленту 0,1мм.

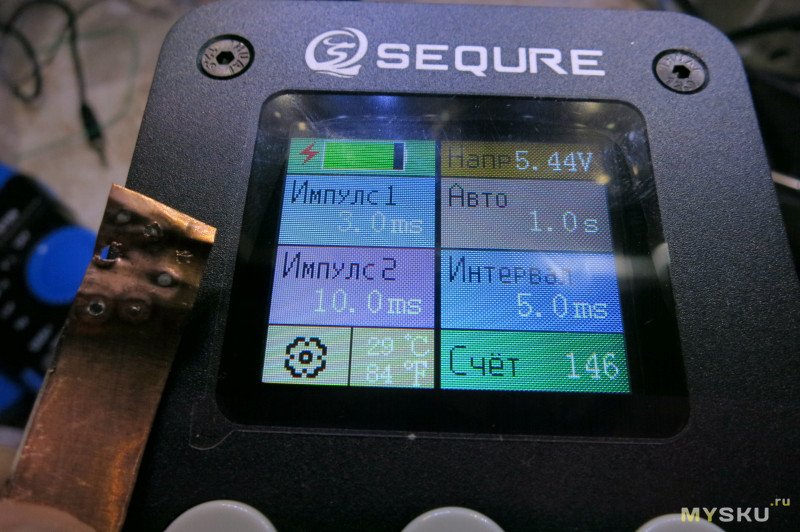

Поставил 10мс.
Выглядит так:

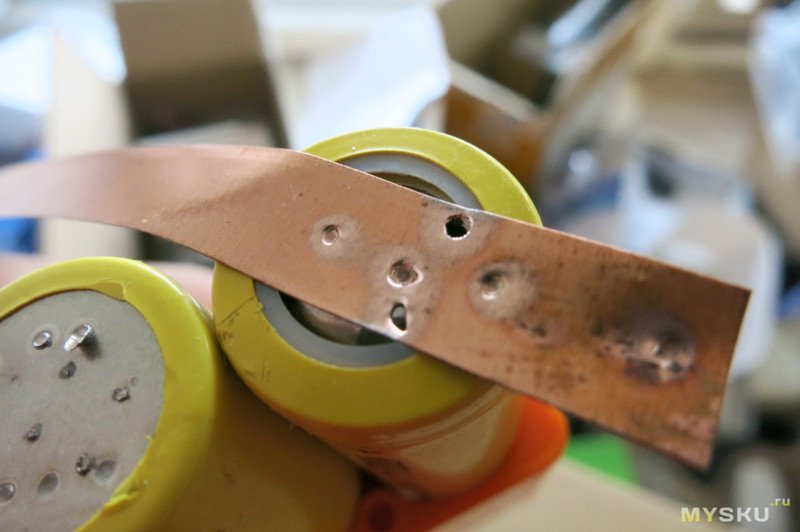

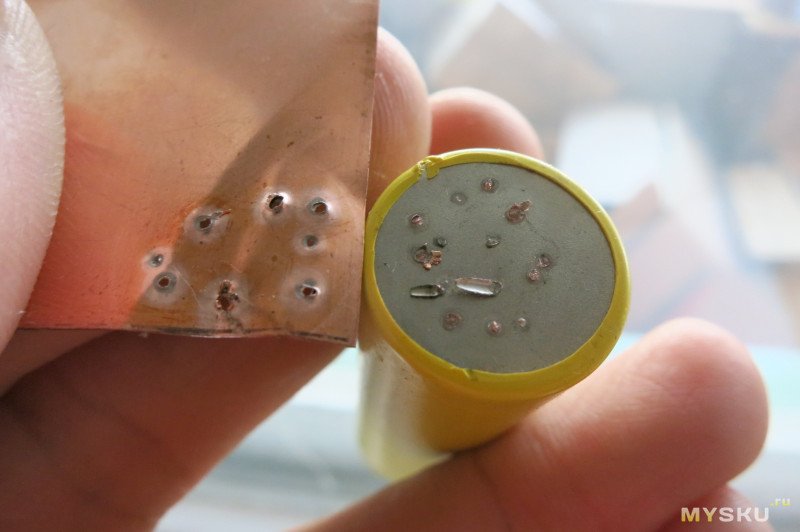

Отверстия
Держится так себе.

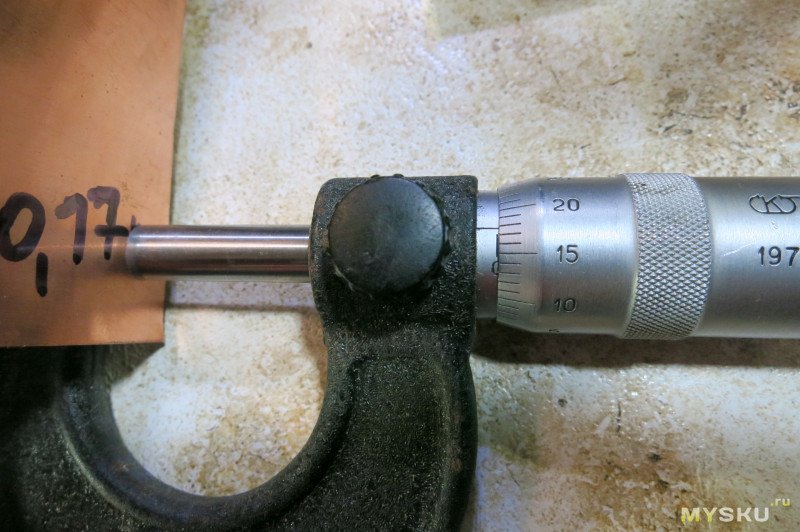

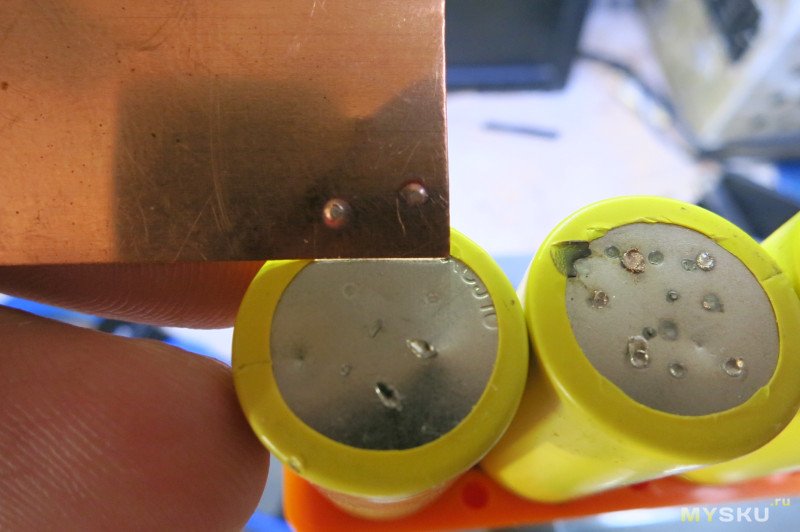

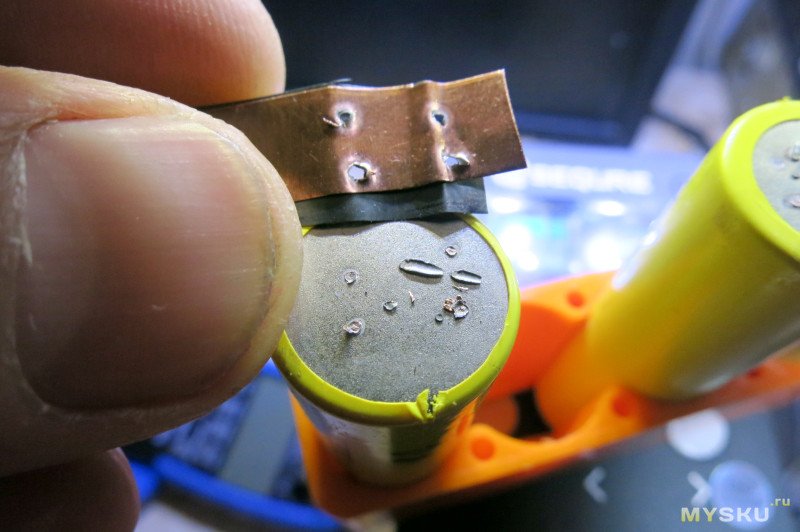

Есть у меня кусочек меди 0,17мм, пробую приварить его.
Выставил 10мс, прихватывает, но держится слабо

Добавил сверху 0,1железо, пробую приварить на этих же 10мс не прихватывает. Поднял первый импульс до 5мс, основной 15мс — вроде приваривается, но только минусовой электрод.

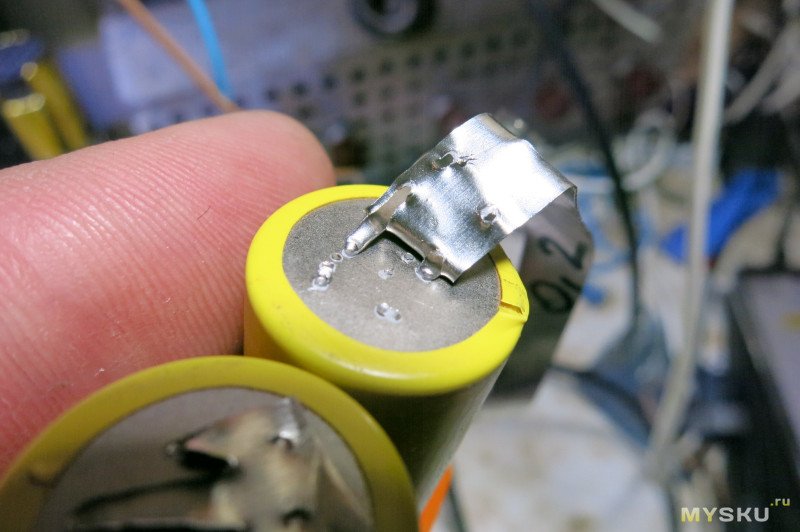

Плюсовые точки держатся еле-еле и сильно липнет. При этом железо на меди держится отлично, не оторвать.
Некоторые советуют варить через нагартованную нержавейку. Купил рулончик такой.

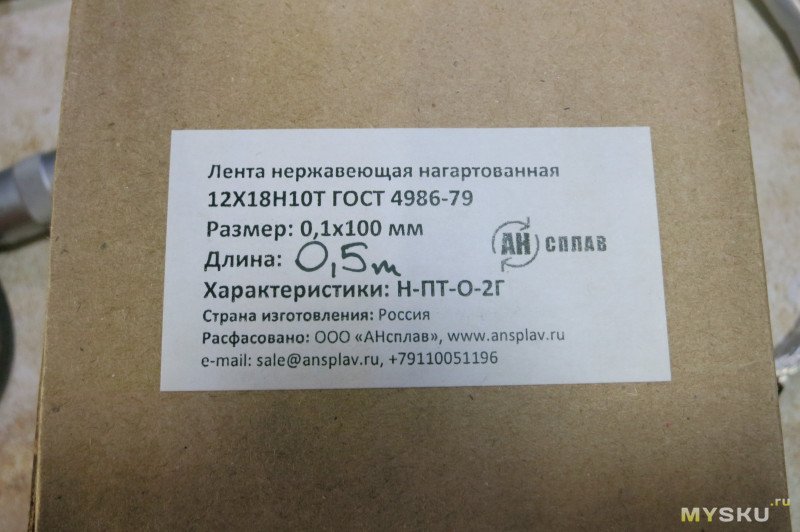

Заявлена толщина 0,1мм, ширина 10см, длина 50см.

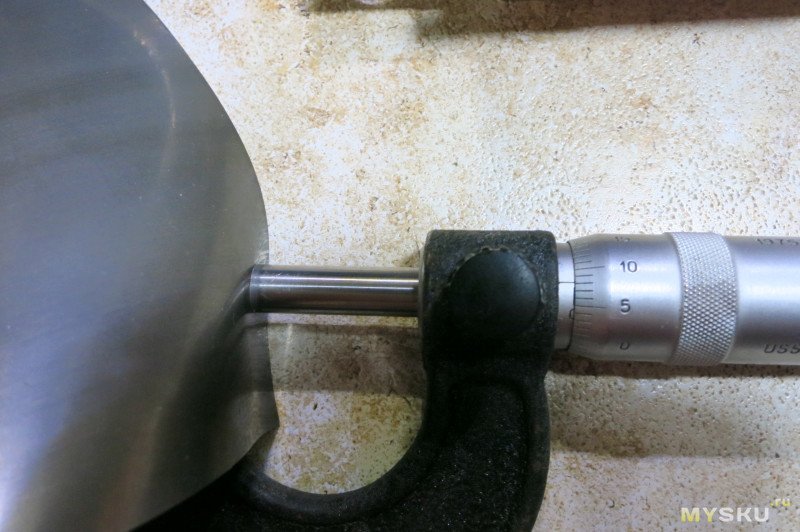

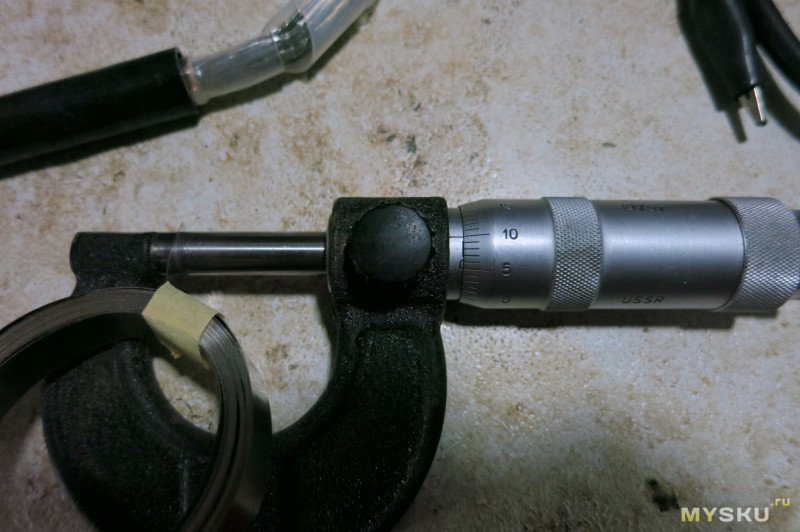

Реально толщина 0,08мм, длина 53см, ширина 10см.
В подарок положили пакетик чая. Чаевые.
Пробую приварить через нее медь 0,1мм.

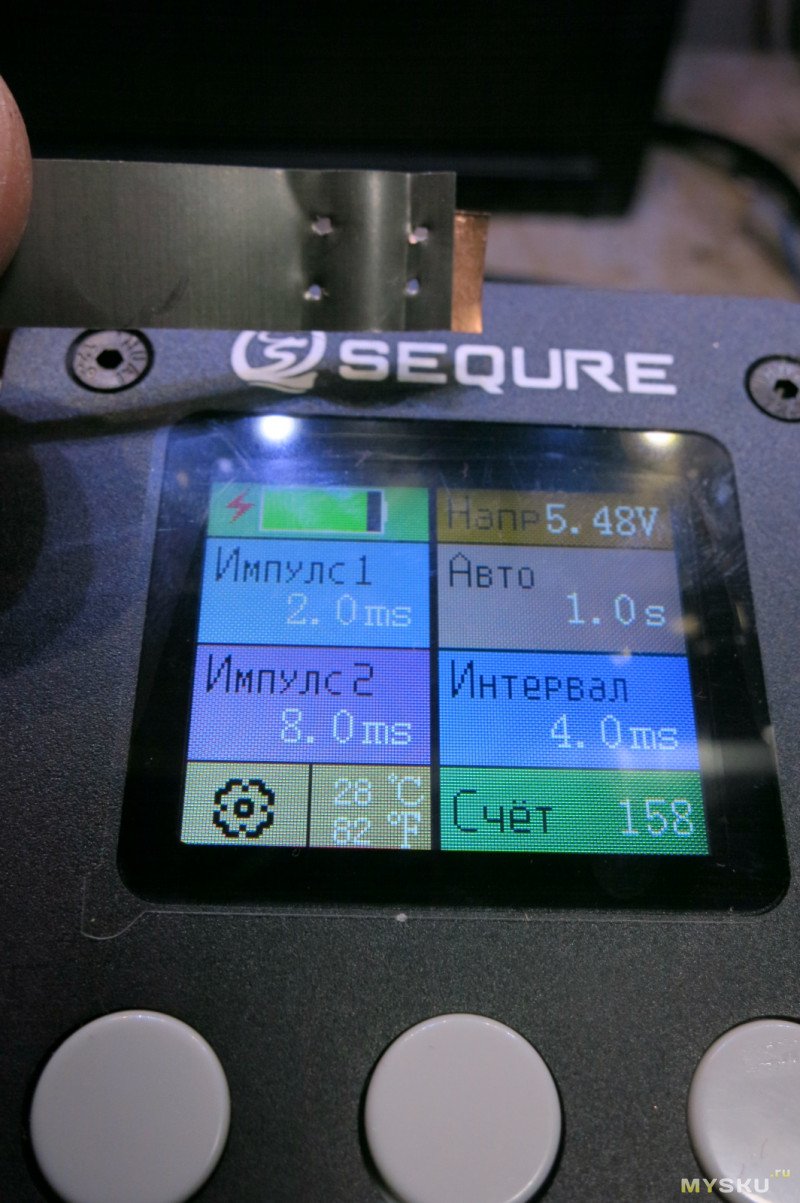

Поставил предимпульс 2, паузу 4, импульс 8мс.
Варится отлично, держится крепко, отрывается тяжело и с отверстиями.

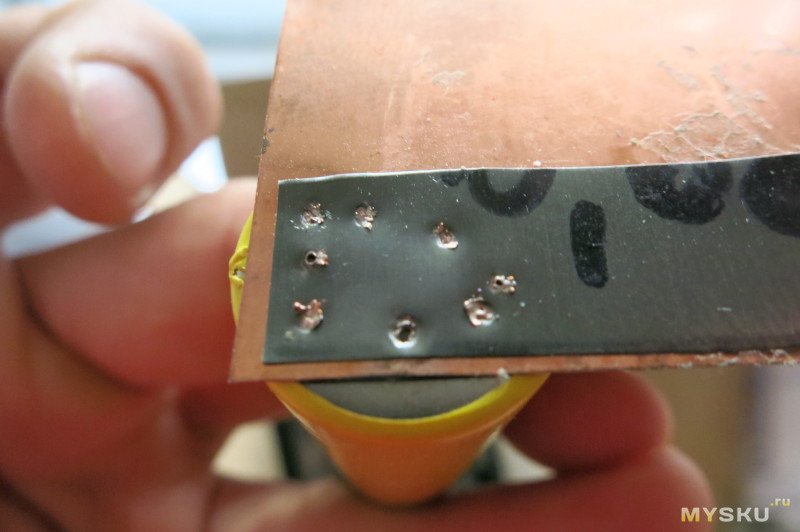

Параметры и отверстия

Пробую приварить медь 0,17мм с ней же. Увеличил основной импульс до 15мс.
Тоже неплохо приваривается, держится крепко.

Разборка
Комплектной отверткой откручиваю 4 винта, снимается передняя панель.

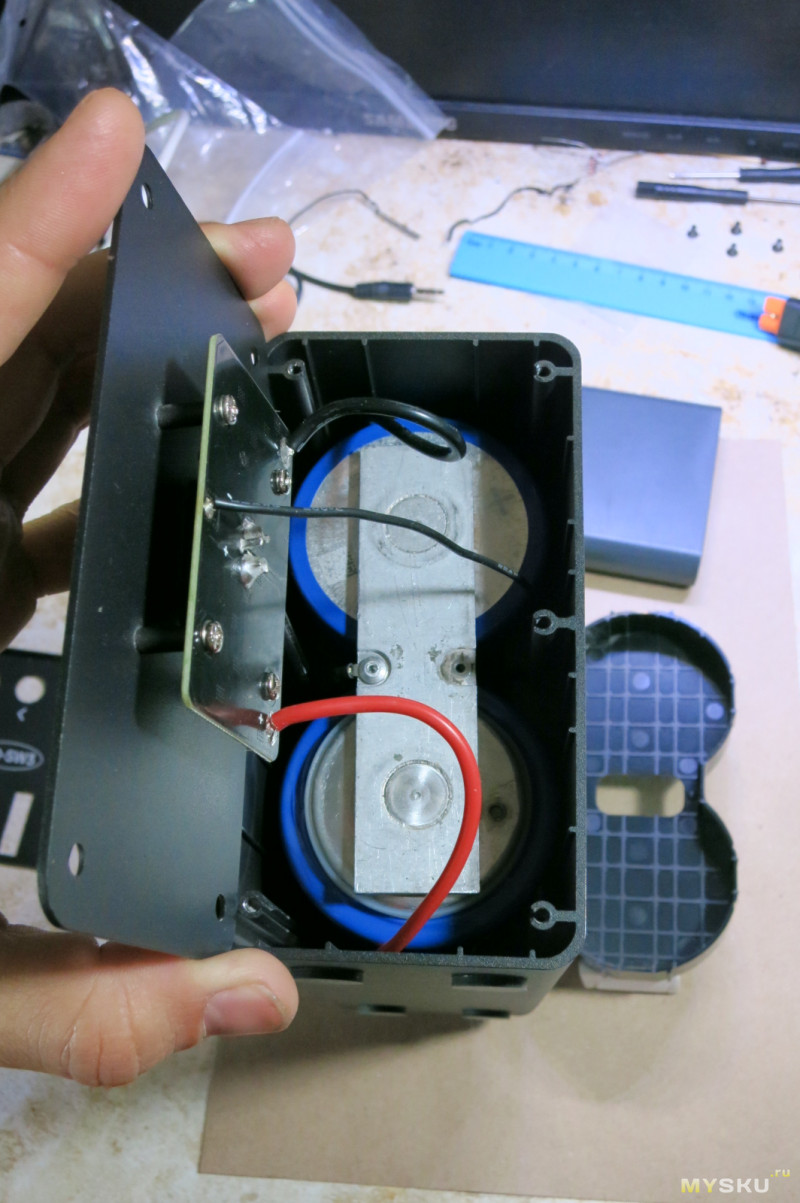

Так же снимается задняя панель, под ней крышка. Под крышкой (она на фото лежит справа от сварки) два ионистора.
Если залезть глубоко в нутро сварки, то можно выкрутить что-то и вытащить их. Не стал лезть туда.
На задней крышке разъем зарядки XT60, провода идут сразу на выводы ионисторов.

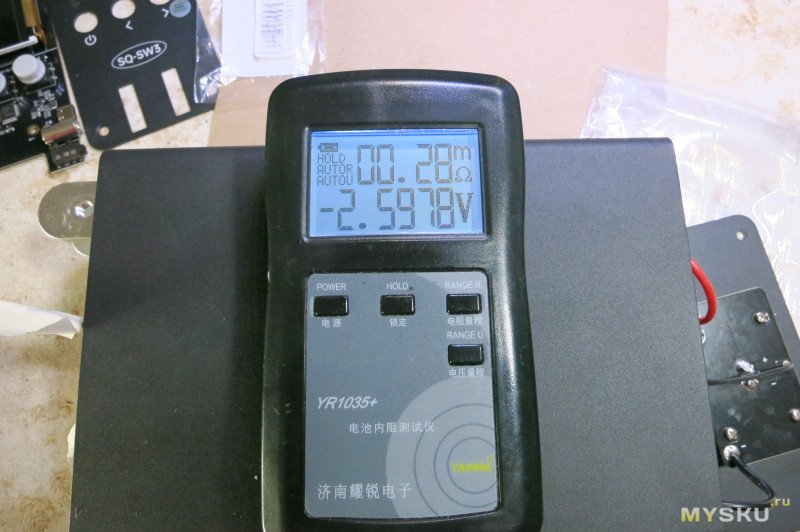

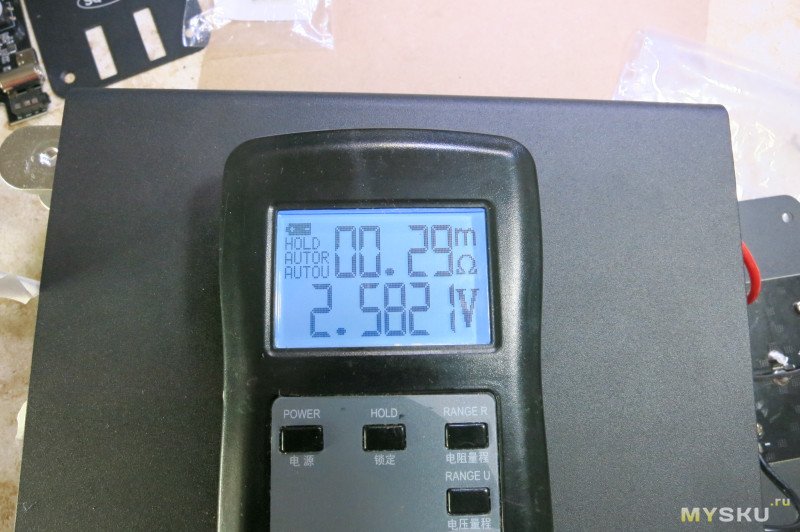

Измерил сопротивления ионисторов — по 0,29мОм.

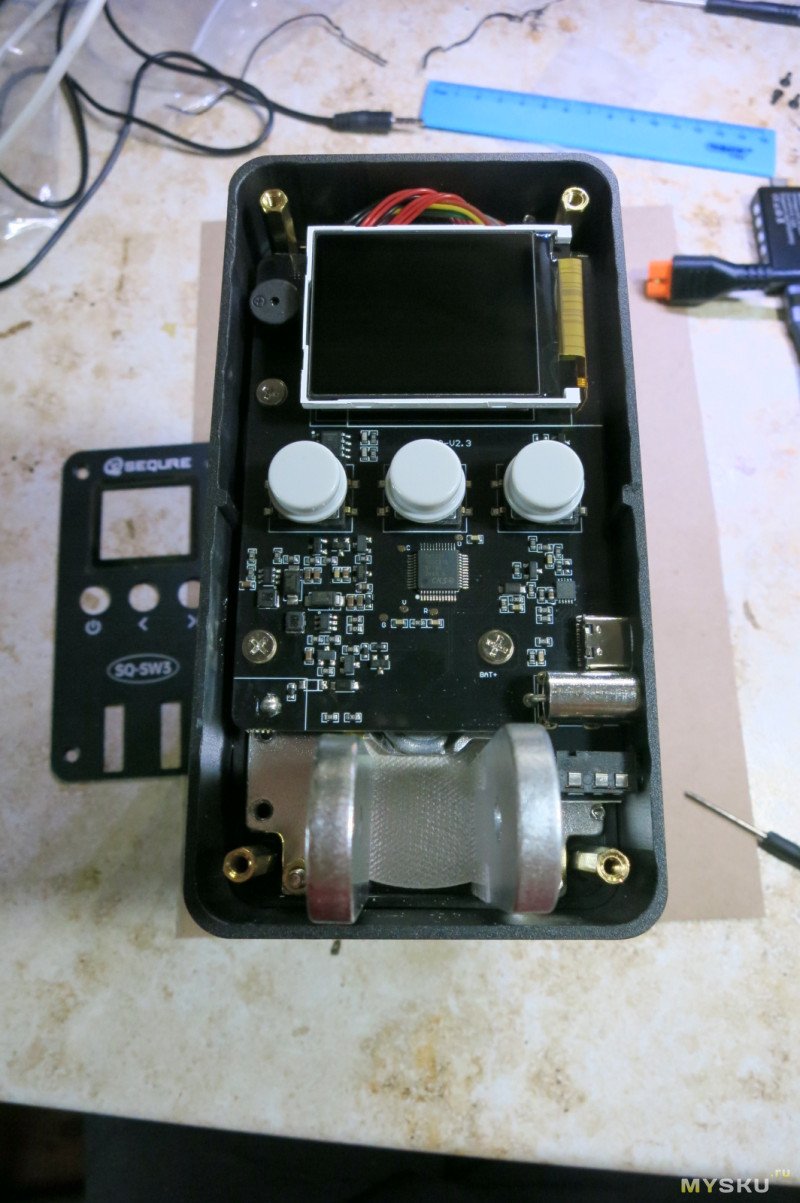

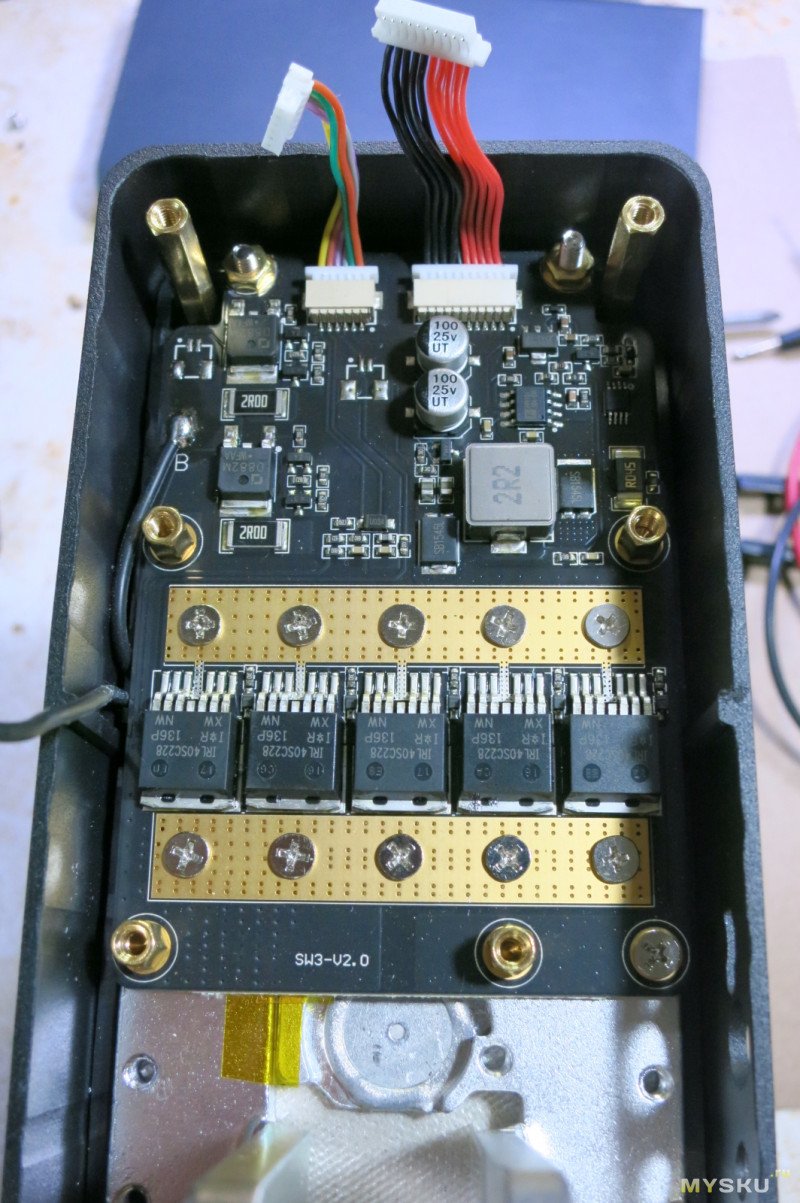

Снял плату с дисплеем, под ней силовая плата
Вытащил плату из корпуса, для этого нужно выкрутить с десяток винтов, две гайки и три стойки.

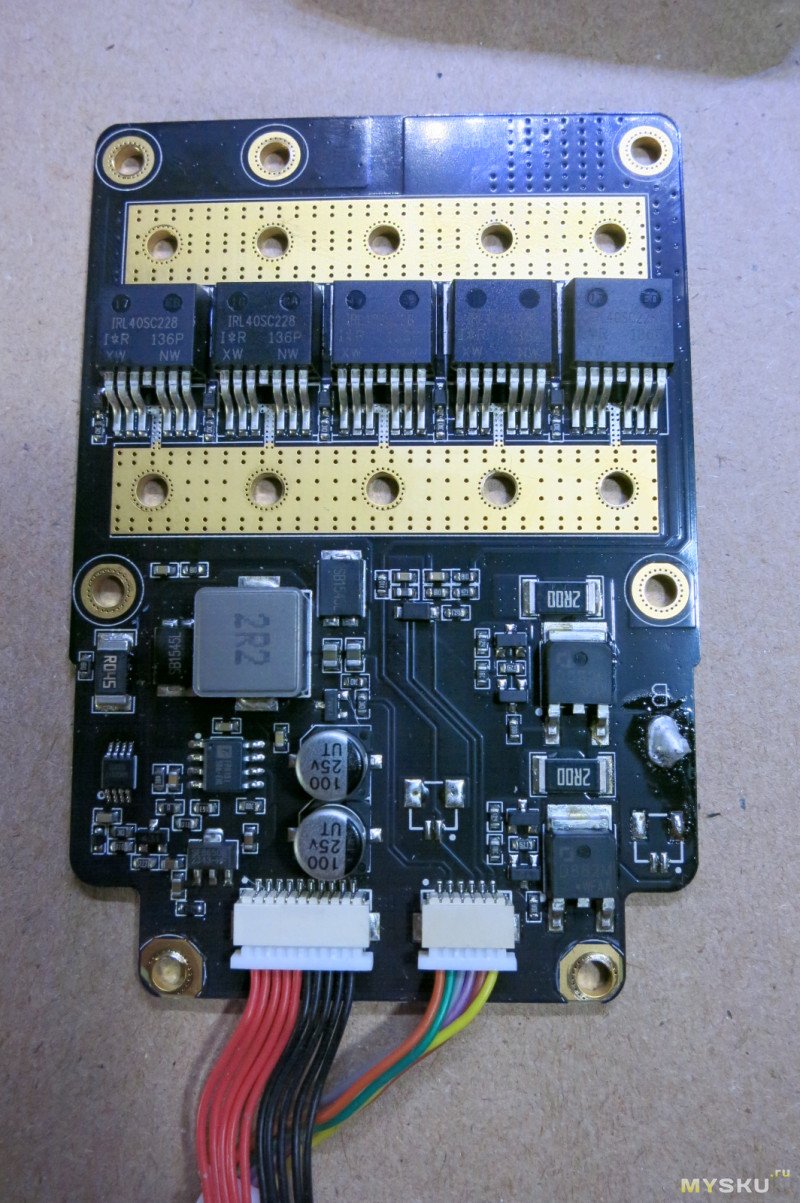

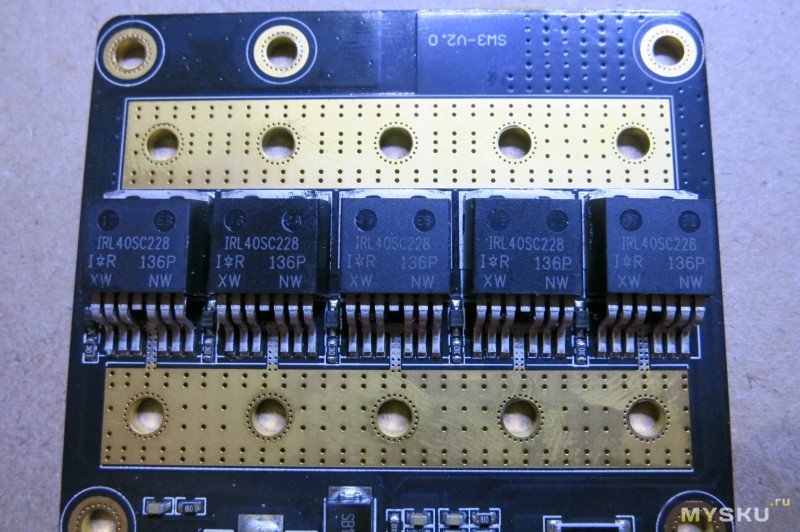

Транзисторы на силовой плате IRL40SC228 с сопротивлением 0,5мОм, напряжение до 40 вольт.

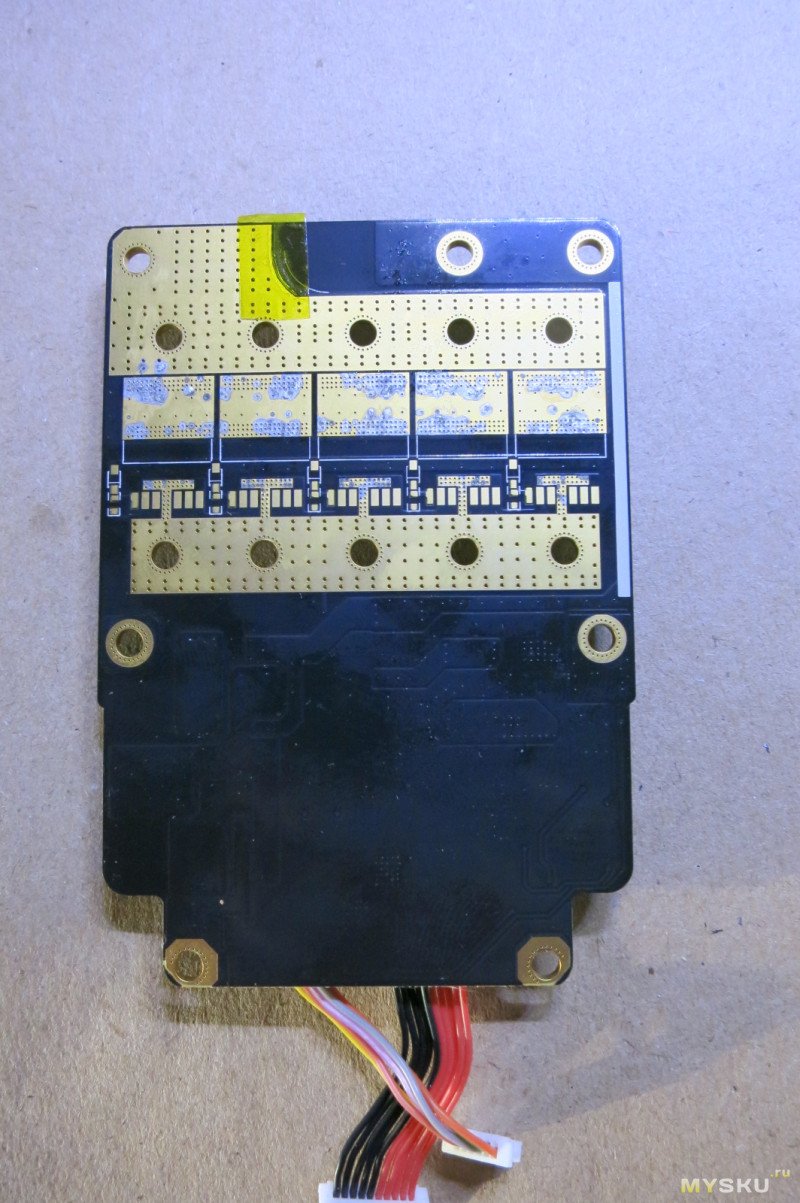

Обратная сторона платы

Итог
Сварка легко варит железо и никель и при должной сноровке, подборке параметров и добавлении нагартованной нержавейки варит медь 0,17мм. Заявленный ток 2500А выдает, возможно при увеличении сечения проводов выдаст и больше.
Что хотелось бы поменять:
— нет звукового сигнала при касании электродами ленты. Он бы не помешал, чтоб понять, что через установленное время задержки будет сварка. Если случайно коснулся, то со звуковым сигналом можно успеть убрать электроды.
— Если в меню перевернуть экран, то кнопки влево и вправо не меняются местами. А надо менять.
— Наконечники кабелей пришлось дожать и это не только у меня. Из коробки варит, но дожав наконечники ток увеличился с 2000 до 2500А. Если нет пресса, то можно пропаять.
