Плата регулировки скорости вентилятора в зависимости от температуры. 12В

Собрал я как-то подобие лабораторного блока питания из 24В 5А блока питания и DC-DC преобразователя XK-4KX.

Все поместилось в корпус от компьютерного блока питания. Параметры выходного напряжения от 0,5 до 30В, ток 3А.

Все это меня вполне устраивало. БП иногда используется чтобы запитать какое-то устройство или зарядить аккумулятор.
Когда выходной ток высокий, преобразователь довольно сильно греется. В корпус был поставлен вентилятор от того же блока питания. На вентилятор подавалось 12В. Поэтому он всегда работал на максимальных оборотах, издавая довольно сильный шум, даже тогда, когда дополнительного охлаждения не требовалось или нужно было минимальное.
Возникла идея поставить регулятор оборотов в зависимости от температуры.
Схем таких регуляторов довольно много, а простейшие состоят из малого количества электронных компонентов.
Например
Есть всего на одном транзисторе.
Я не занимаюсь электроникой, так что запаса деталей у меня нет. Валяется несколько резисторов, электролитов и даже транзисторов выпаянных из того же блока питания и прочих устройств.
И хотя стоимость компонентов мала, ехать специально за ними в город, а тем более заказывать по почте (мало того, что пересылка обошлась бы в разы дороже самих деталей, так еще многие интернет магазины отказываются обрабатывать заказы небольшой стоимости) не хотелось.
Пришла идея поискать аналогичные устройства на Али.
Их нашлось довольно много, но цена была не очень демократичной. И тут обнаружился регулятор всего за $1.5. Кроме того, шла распродажа и мне нужно было добить покупку примерно на эту сумму, чтобы можно было применить купон.
Так что через пару недель регулятор приехал с бесплатной доставкой.

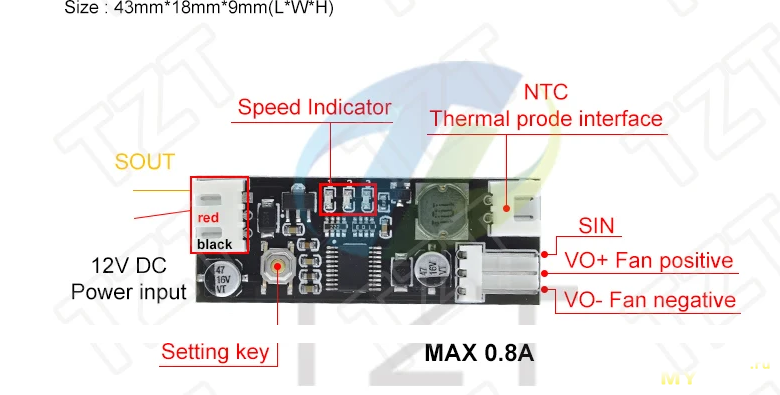

Параметры регулятора на рисунке ниже.

На плате разъем для подключения питания, трехконтактный разъем для подключения вентилятора и разъем для выносного датчика температуры. Несмотря на трехпиновый разъем для вентилятора, используется только два для питания.


Длина провода к датчику 50 см. Датчик выполнен в виде капли. Сверху опрессован металлической скобой с отверстием под винт.

Перед покупкой не обратил внимания, каким образом осуществляется установка температуры. Оказалось, что для этого есть кнопка, а также три светодиода, показывающие заданные параметры.
Однако, у самого продавца не оказалось инструкции по настройке.
Пришлось искать у других продавцов. В комментариях к одному из лотов покупатель выложил следующую таблицу

Нельзя сказать, что стало сразу понятнее, поэтому пришлось поэкспериментировать.
Итак, при включении устанавливается так называемый обычный режим. Это скорость с которой вентилятор начинает вращаться при подаче питания. При этом загорается светодиод №2. Чтобы изменить скорость вращения нужно один раз нажать на кнопку для увеличения на 5% и нажать дважды для уменьшения на 5%. При достижении крайних значений загораются соответствующие светодиоды. После окончания настройки светодиод №2 начинает мигать и через 20 секунд значение сохраняется. Можно не ожидать это время, а длительно нажать на кнопку.

Следующая настройка: стартовая температура, с которой начинается регулировка оборотов. Согласно графика пределы от 30 до 70 градусов. Действия аналогичные: одно нажатие увеличивает параметр, два уменьшает. Самое главное, что после окончания настройки нужно длительно нажать кнопку для запоминания параметра. Иначе через 20 секунд он сбросится.

Третий параметр: дельта температуры, после достижения которой включится максимальные обороты вентилятора. Т.е. если например стартовая температура была 30 градусов. а дельта 10, то при 40 градусах вентилятор будет работать на максимальных оборотах. До этого обещают линейное изменение оборотов при изменении температуры.

И наконец последний параметр: поведение вентилятора до достижения стартовой температуры.
Включение этого режима еще более загадочное. Чтобы войти в режим необходимо выключить питание, и отключить вентилятор. Далее зажать кнопку и подать питание. После того как все три диода дважды моргнут, можно приступить к настройке.
Если светится светодиод №1, то вентилятор не будет выключаться и работать на установленных оборотах в первой настройке. №2 — если температура ниже стартовой на 2 градуса, то вентилятор выключается, №3 — выключается если температура ниже 5 градусов от стартовой.

Все довольно замысловато, но регулятор обладает довольно широкими возможностями при стоимости $1.5.

Датчик температуры закрепил на радиаторе преобразователя, а саму плату на корпусе блока питания.
