Для проверки реальных параметров товаров, которые мне присылают на обзоры, иногда нужен генератор. У меня есть генераторы в разных устройствах, генераторы отдельно на 1МГц и на 10МГц. Но иногда и этого недостаточно. Я нашел дешевый генератор до 150МГц и он работает.

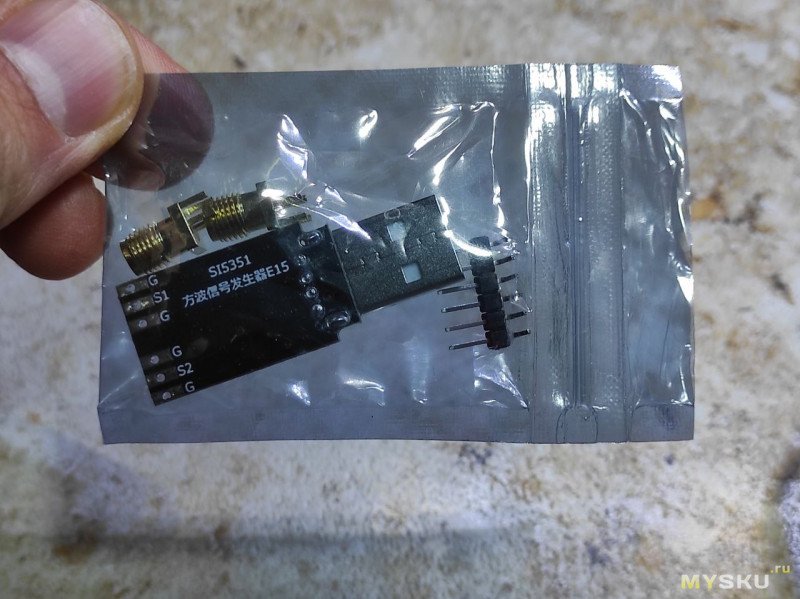

Генератор пришел уже давно, не помню где его коробка. Упаковка была простая, не брендированная. Почта ничего не сломала. Внешний вид — в пакетике платка типа флешки без корпуса, угловая гребенка и пара разъемов SMA.

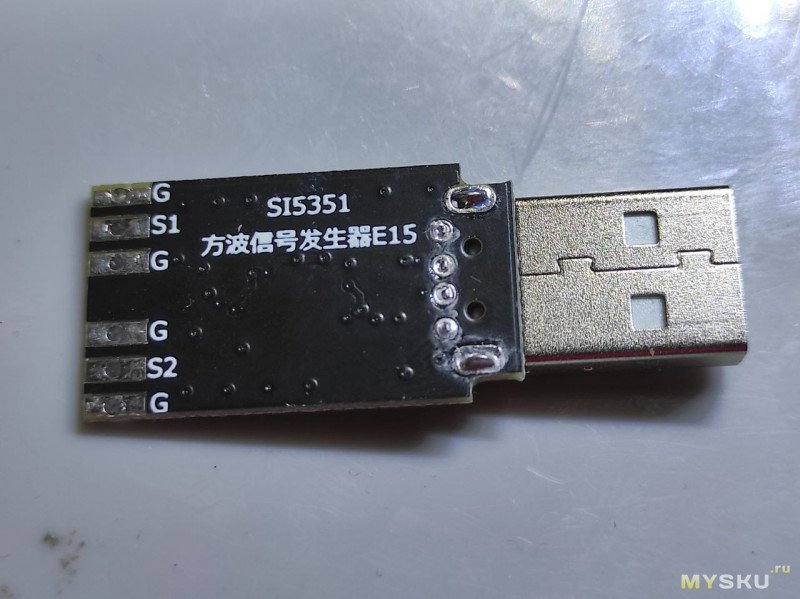

Сама плата крупным планом.

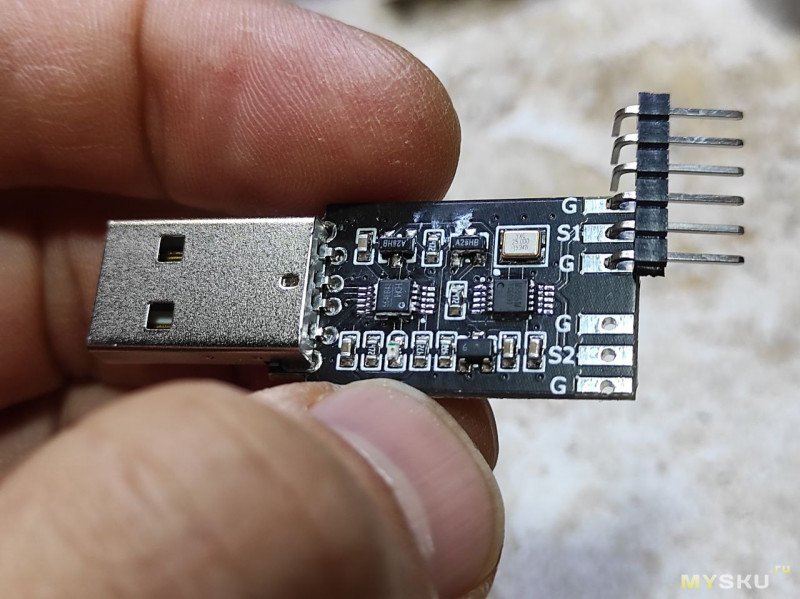

Гребенку запаивать не стал. Видимо ее нужно разделить на две части и впаять примерно так:
С обратной стороны нет деталей, монтаж односторонний.
Из чего состоит?

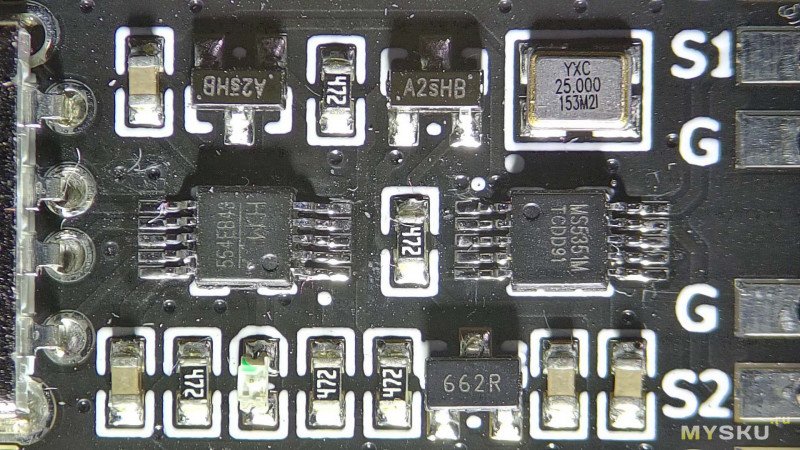

Микросхема SI5351 — это конфигурируемый через I2C генератор тактовых частот. Тут можно почитать подобнее
Рядом кварц и какая-то «554EB43» — скорее всего микросхема от WCH для работы платки от USB.
Еще есть светодиод и прочая обвязка.

Как он работает? Берет питание с компьютера, с него же и управляется.
Где взять ПО? Я писал продавцу и он прислал мне ссылку на ПО на мыло.
Я залил его на гуглдиск, чтоб любой мог скачать. ПО для SI5351 Чтоб скачать, нужно на странице гугл диска нажать CTRL+D. Или просто можно войти и посмотреть содержимое архива прямо в веб интерфейсе гугл диска.

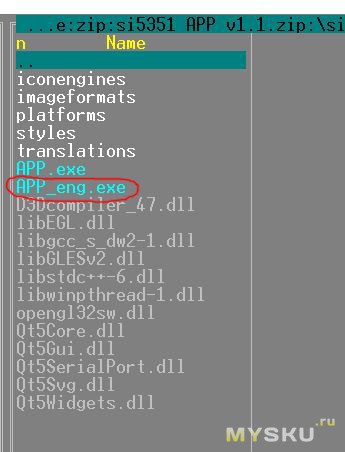

В папке с программой две программы, одна APP.exe это вариант с китайским, второй APP_eng.exe это вариант с английским. Я перевел с китайского по подсказке AlexA42 просто заменяя текст в экзешнике.

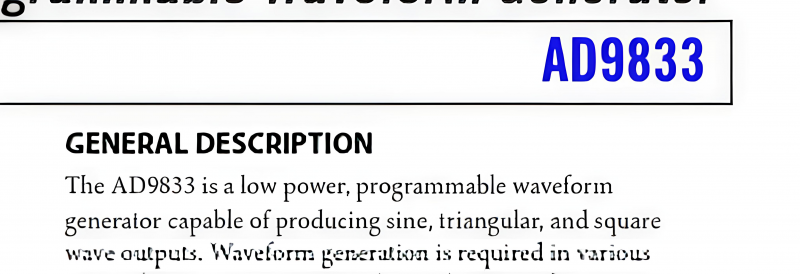

Так как продавец прислал ссылку на ПО для похожего модуля на AD9833, то оставлю ссылку на него тоже. ПО для AD9833
Распаковал, запускаю приложение с немудреным названием APP.exe

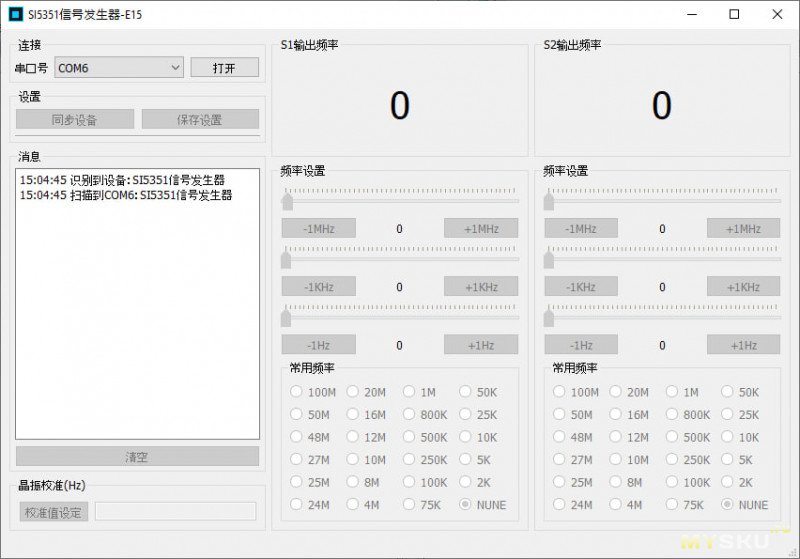

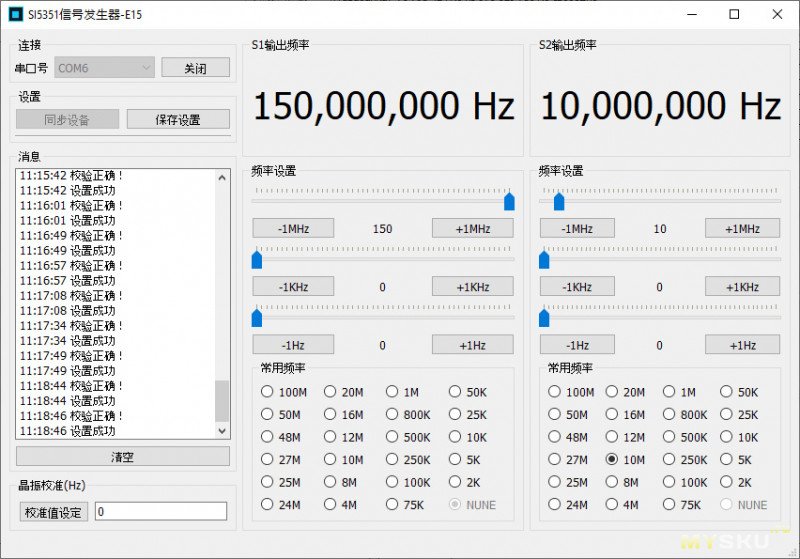

Все на китайском, ничего не понятно. Подключил платку к USB компа, в левом верхнем углу появился COM6, на платке начал мигать зеленый светодиод, но понятнее не стало.

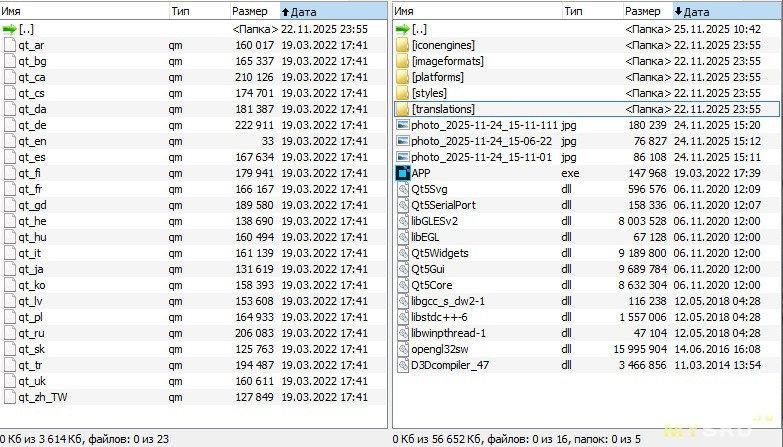

Тут стоит сказать. что в папке с программой есть папка translations, в которой есть переводы на многие языки. Есть перевод и на русский. Спросил у Deepsek, файлы с расширением qm это скомпилированные файлы переводов Qt-приложений. То есть перевод как бы есть, а как его использовать не понятно.
Прогнал через гугл переводчик, стало понятнее.


Справа от COM6 (возможно у вас будет другой com порт) нужно нажать Open, в окне ниже появится строка COM6成功 — успешно соединен с COM6.
Затем нужно нажать на кнопку слева под COM6, синхронизация устройства. В логах появятся три строки
校验正确!- Проверка прошла успешно!
收到同步数据 — Получены данные синхронизации
校验正确!- Проверка прошла успешно!
Параметры справа становятся черными вместо серых, теперь их можно менять.
В левой части окно лога действий. Под этим окном кнопка очистки этого окна. Еще ниже есть калибровка (не пользовался). В правой части показывает выходную частоту для обоих каналов, есть три регулятора для мегагерц, килогерц и герц. Двигая их можно точно выбрать выходную частоту с точностью до герца. В нижней части есть предустановленные частоты для быстрого выбора.

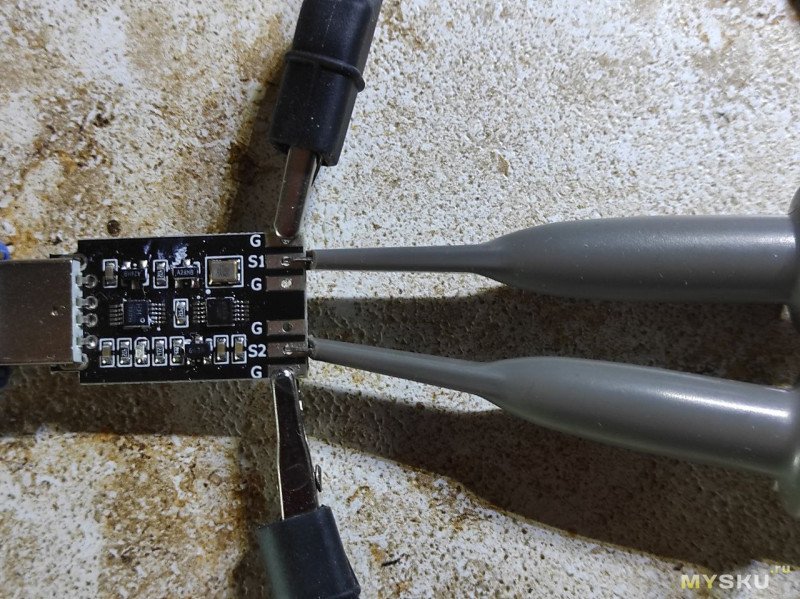

Подключился к отверстиям на плате щупами. В качестве показометра выступает Fnirsi 2C53T.

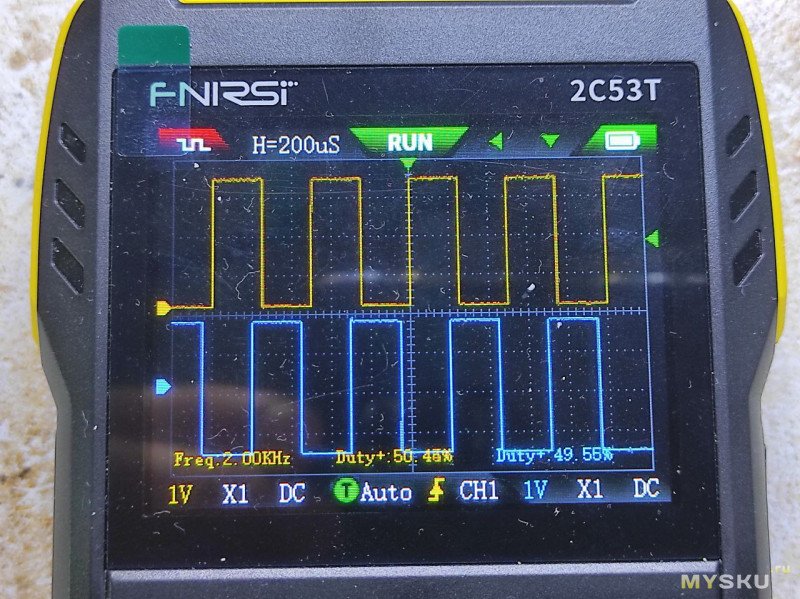

Выставил минимальную заявленную частоту на оба канала — показывает ровно. Реально минимальную частоту можно выставить 1.8кГц, ниже не дает.

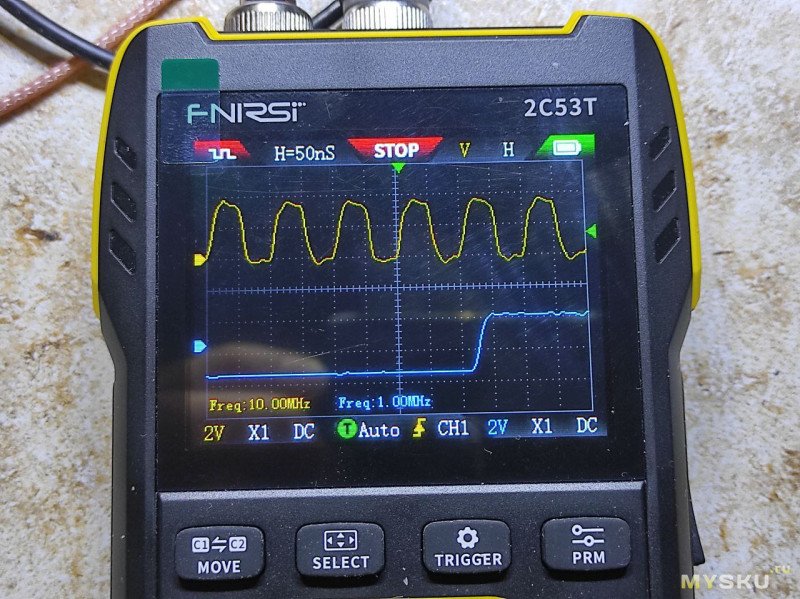

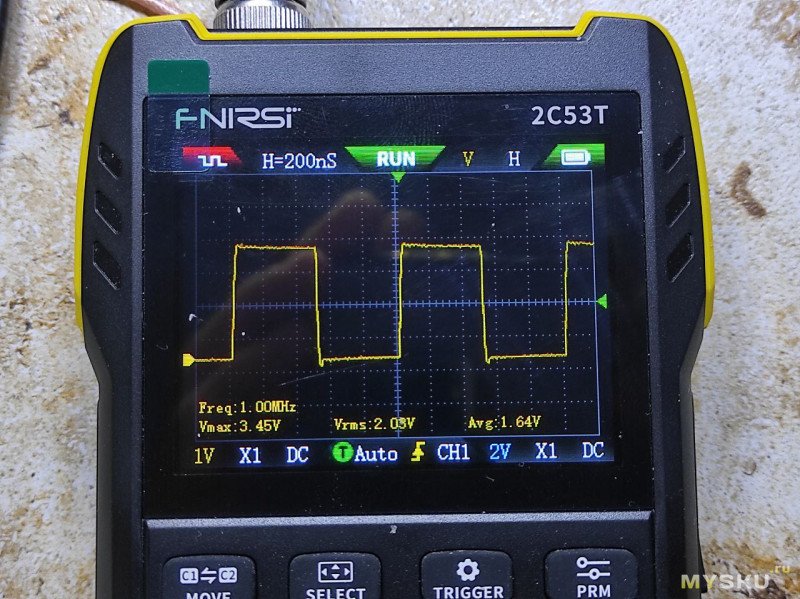

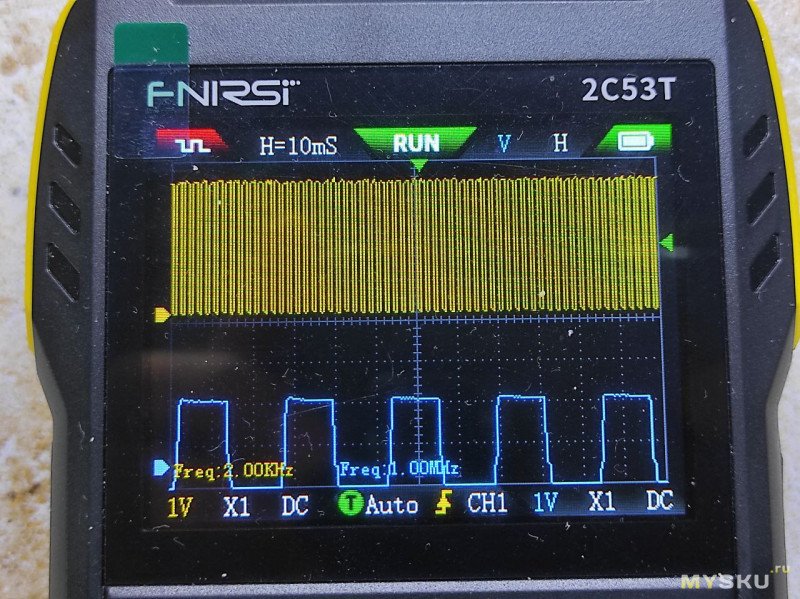

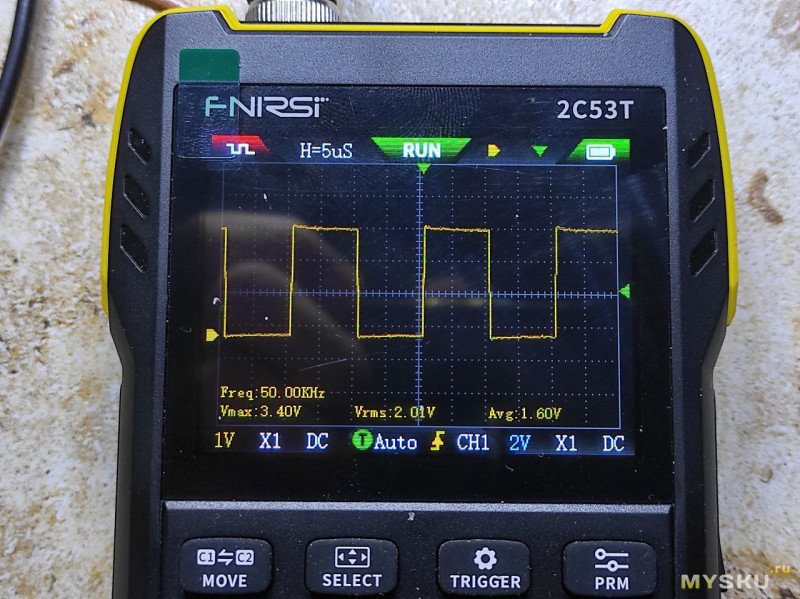

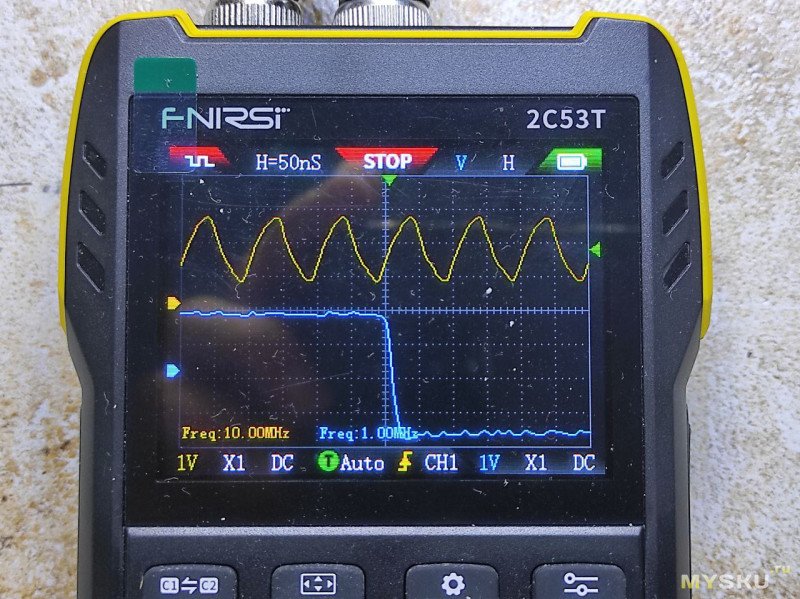

Поставил 1МГц на первом, на втором осталось 2 кГц — без проблем. То есть каналы независимы. Но на первом канале уже чуть заваливаются фронты.

Поставил 10МГц на первом канале — и он превратился в смесь пилы и синусоиды.
В описании продавца написано, что для частот выше 1МГц не желательно использовать угловую гребенку, а нужно использовать SMA разъемы и провода с разъемами.

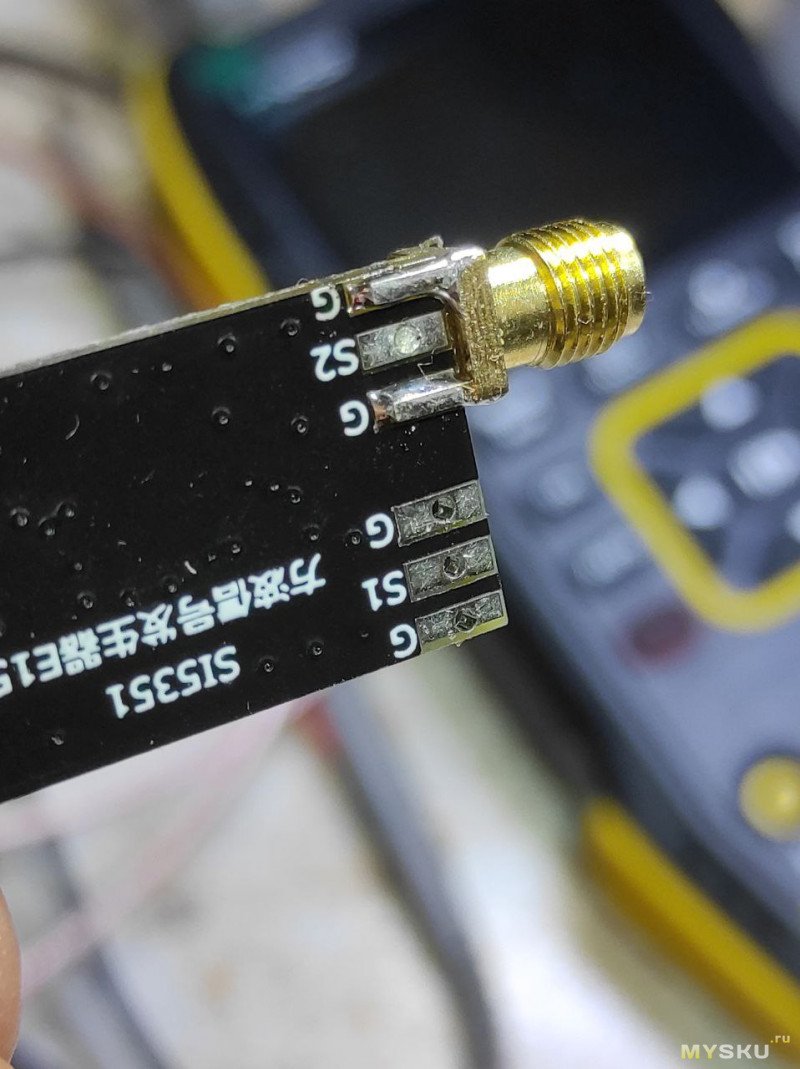

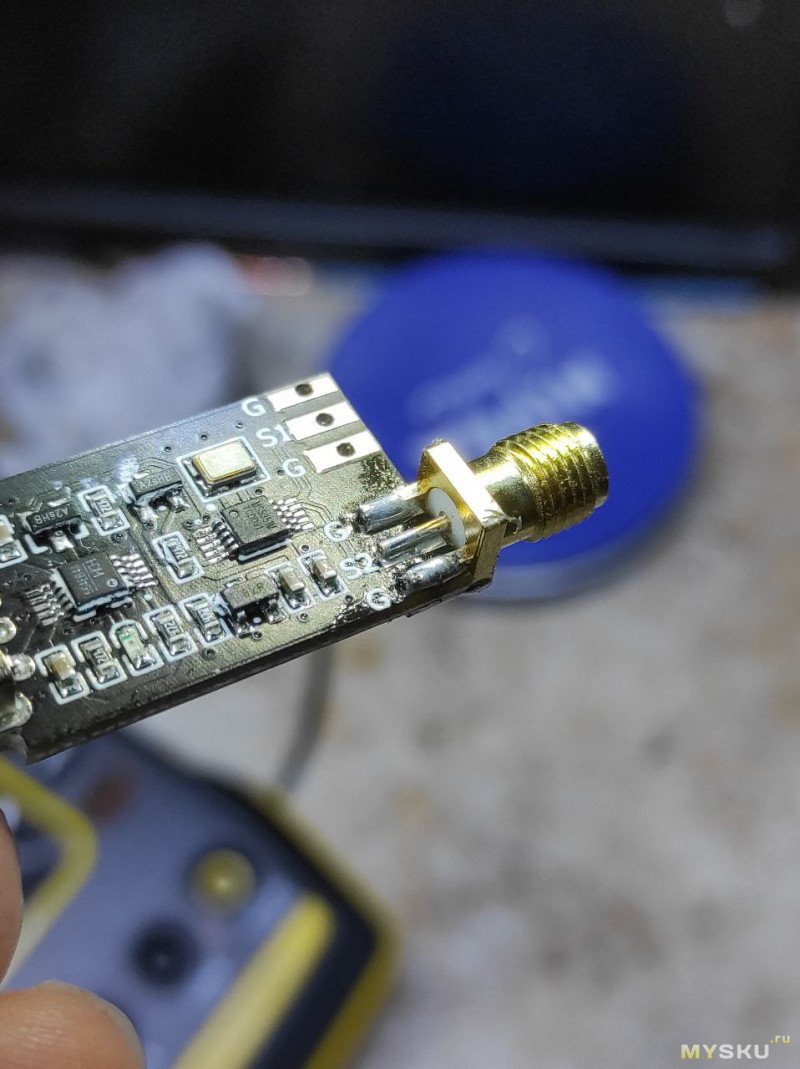

Припаял разъем на второй канал. Может быть первый будет удобнее использовать с отверстиями, чтоб цеплять щупы. Разъем припаивается жестко, с обеих сторон платы.

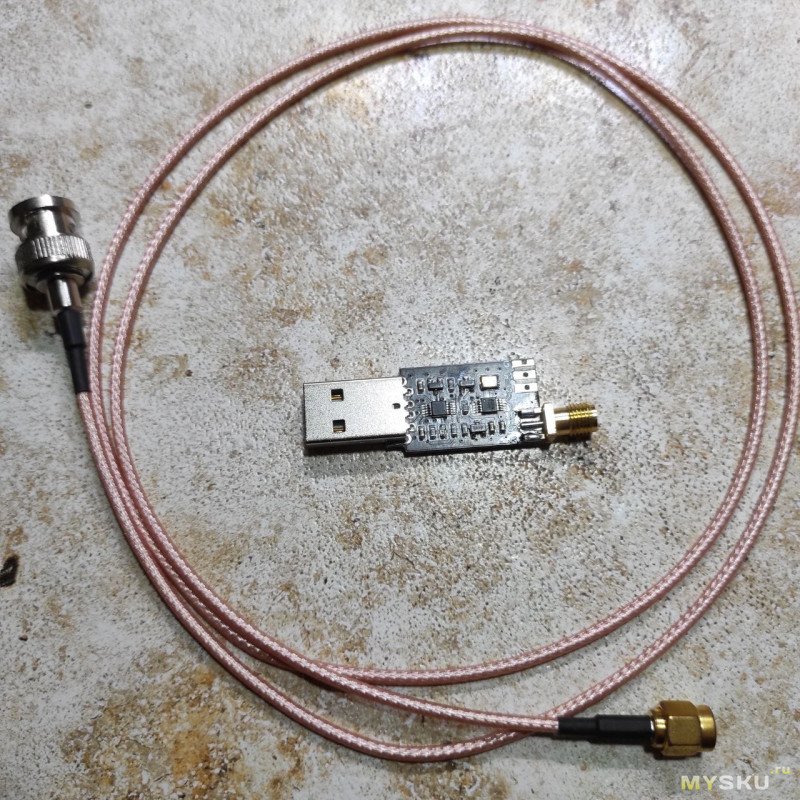

Для того, чтоб соединить генератор с осциллографом я купил кабель BNC-SMA.
Соединяю этим кабелем SMA-BNC — форма сигнала стала похожа на прямоугольную, но какая-то мятая.
Поднял свой старый обзор 2C53T — в том обзоре такая же искаженная форма сигнала при 10МГц, прибор не вытягивает.
Значит продолжаю с тем, что есть.

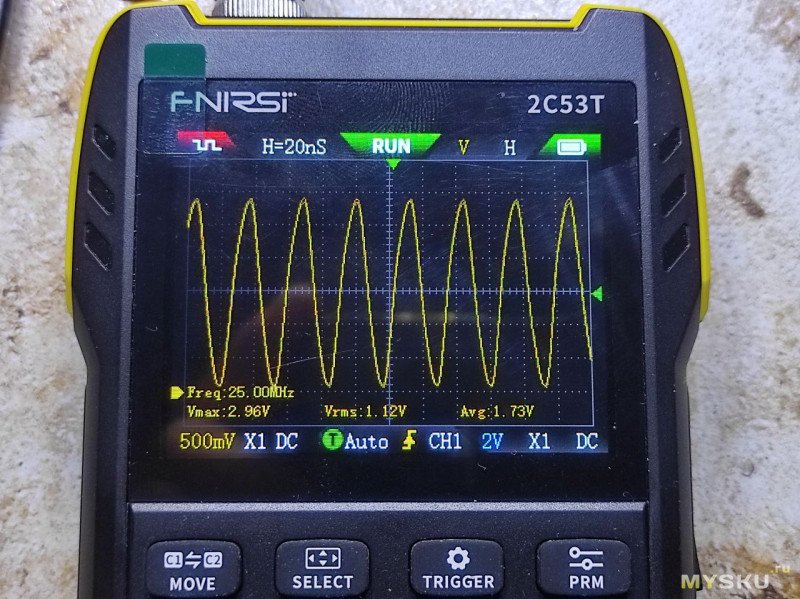

Ниже сигналы на 25, 50 и 100МГц. Если на 25 и 100 фнирсик еще видит синусоиду, то на 100МГц поднимает лапки и показывает неровную волну. Но у него в параметрах и заявлено 50МГц, ему это видеть и не положено.

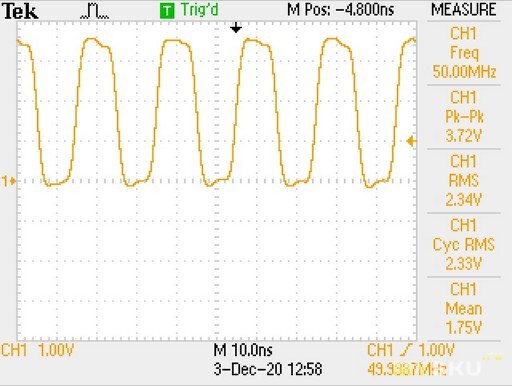

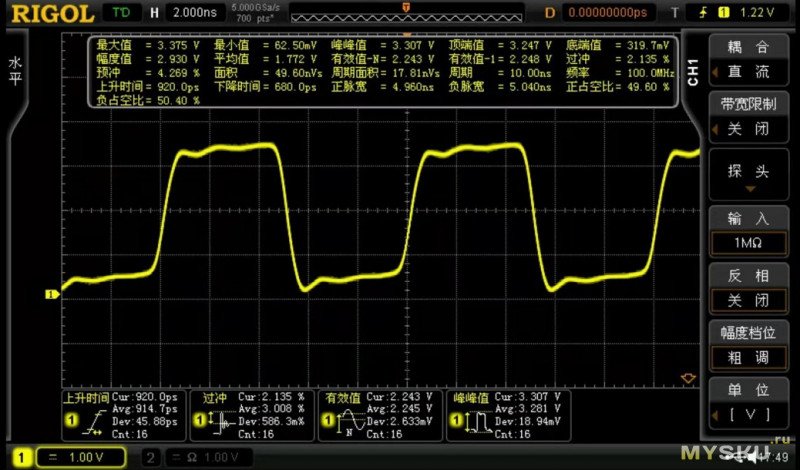

К сожалению с моим оборудованием я не могу проверить качество сигнала, которое выдает эта плата. Но у продавца есть фото, на которых показаны осциллограммы на больших частотах.

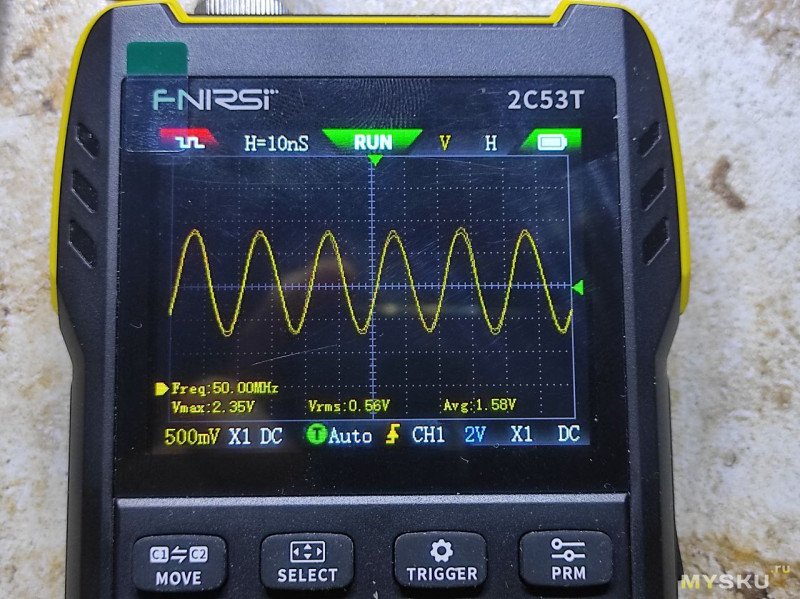

50МГц

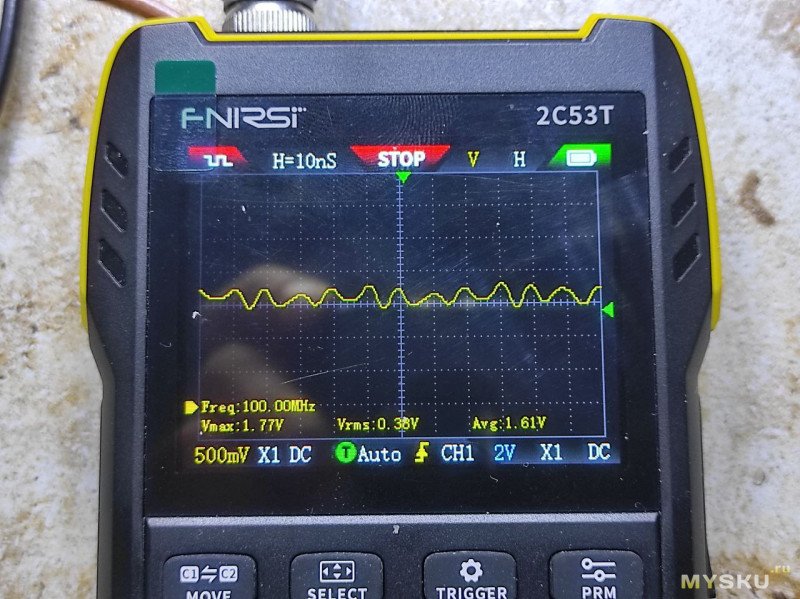

100МГц
150МГц

В параметрах написано, что уровень сигнала, который выдает плата 3.3 вольта. Примерно так и есть
При этом эта платка отлично работает без компа. То есть компьютер нужен только для того, чтоб выставить параметры, потом нужно нажать кнопку «сохранить» (кнопка под COM6 справа) и при подаче питания 5В выходы платы выдают сохраненную частоту.

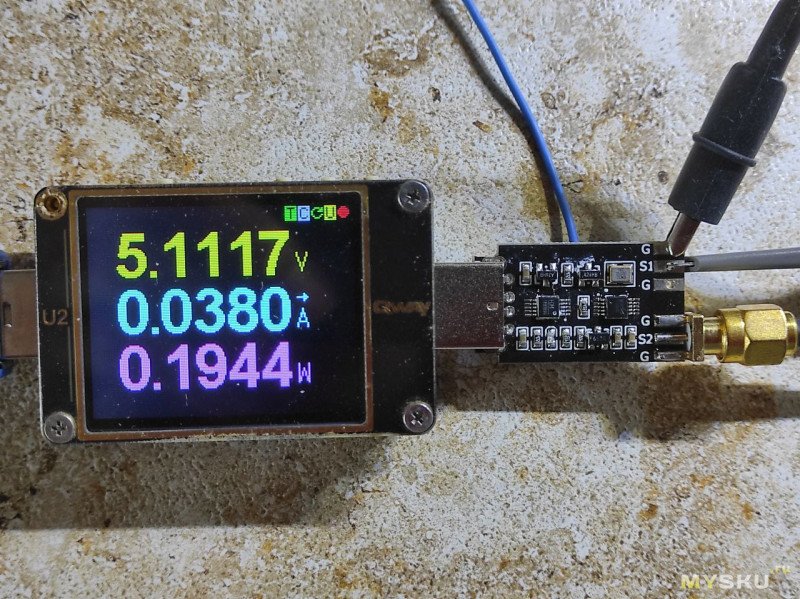

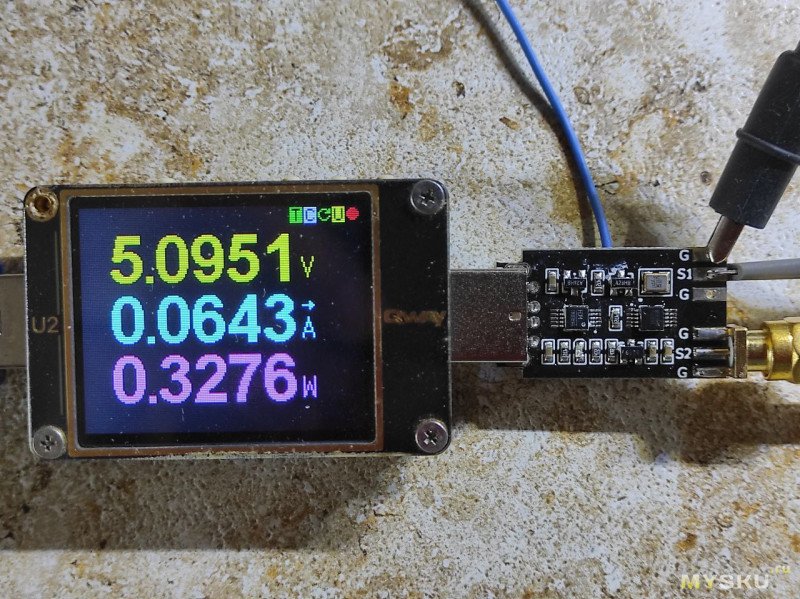

То есть генератор может работать даже от повербанка, если он не выключится при малых токах. Потому что плата потребляет от 38 до 65мА. Больше частота — больше потребление. При частоте 2 Герца на обоих выходах потребляет примерно 38мА, при 150 мегагерц потребляет до 65мА.
Куплено за свои чтоб лучше писать обзоры по п. 18, скрин покупки

Итого: отличный генератор, который скорее всего может выдавать частоты от 1,8кГц до 150МГц на два независимых выхода. Может работать как отдельно, выдает сохраненные частоты при подаче питания 5 вольт, как от компьютера. Настраивается через компьютер, не требуется ардуино и прочие дополниетельные заботы. Включил в комп, запустил ПО, выбрал частоту.
Недостаток — не помешал бы корпус, но его можно распечатать на 3D принтере (которого у меня нет). Выдает только меандр со скважностью 1:1, других форм выходного сигнала нет.
ПО не русифицировано и не переведено на английский, хотя вроде бы файлы с переводом есть в папке с ПО. Перевел на английский как смог. Возможно для некоторых применений был бы удобен BT и приложение в телефоне, но и так неплохо.
Генератор пришел уже давно, не помню где его коробка. Упаковка была простая, не брендированная. Почта ничего не сломала. Внешний вид — в пакетике платка типа флешки без корпуса, угловая гребенка и пара разъемов SMA.
Сама плата крупным планом.
Гребенку запаивать не стал. Видимо ее нужно разделить на две части и впаять примерно так:
С обратной стороны нет деталей, монтаж односторонний.
Из чего состоит? Микросхема SI5351 — это конфигурируемый через I2C генератор тактовых частот. Тут можно почитать подобнее
Рядом кварц и какая-то «554EB43» — скорее всего микросхема от WCH для работы платки от USB.
Еще есть светодиод и прочая обвязка.
Как он работает? Берет питание с компьютера, с него же и управляется.
Где взять ПО? Я писал продавцу и он прислал мне ссылку на ПО на мыло.
Я залил его на гуглдиск, чтоб любой мог скачать. ПО для SI5351 Чтоб скачать, нужно на странице гугл диска нажать CTRL+D. Или просто можно войти и посмотреть содержимое архива прямо в веб интерфейсе гугл диска.
В папке с программой две программы, одна APP.exe это вариант с китайским, второй APP_eng.exe это вариант с английским. Я перевел с китайского по подсказке AlexA42 просто заменяя текст в экзешнике.
Так как продавец прислал ссылку на ПО для похожего модуля на AD9833, то оставлю ссылку на него тоже. ПО для AD9833
Распаковал, запускаю приложение с немудреным названием APP.exe
Все на китайском, ничего не понятно. Подключил платку к USB компа, в левом верхнем углу появился COM6, на платке начал мигать зеленый светодиод, но понятнее не стало.
Тут стоит сказать. что в папке с программой есть папка translations, в которой есть переводы на многие языки. Есть перевод и на русский. Спросил у Deepsek, файлы с расширением qm это скомпилированные файлы переводов Qt-приложений. То есть перевод как бы есть, а как его использовать не понятно.
Прогнал через гугл переводчик, стало понятнее.

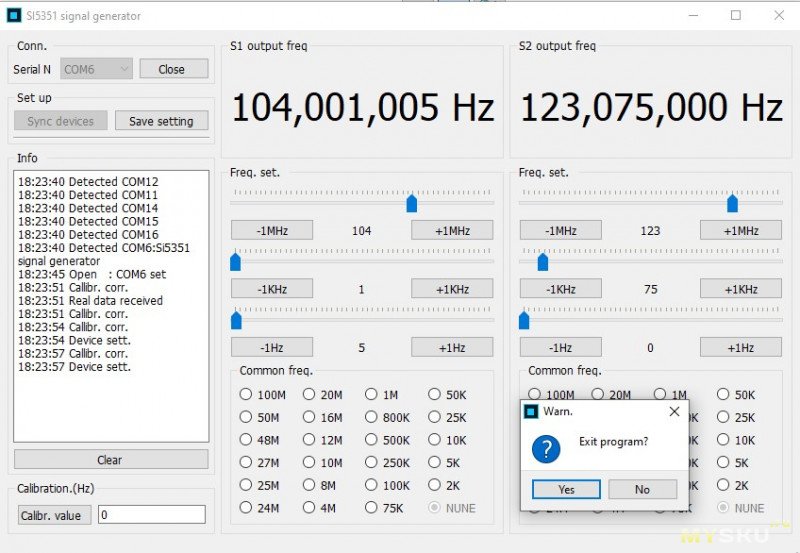

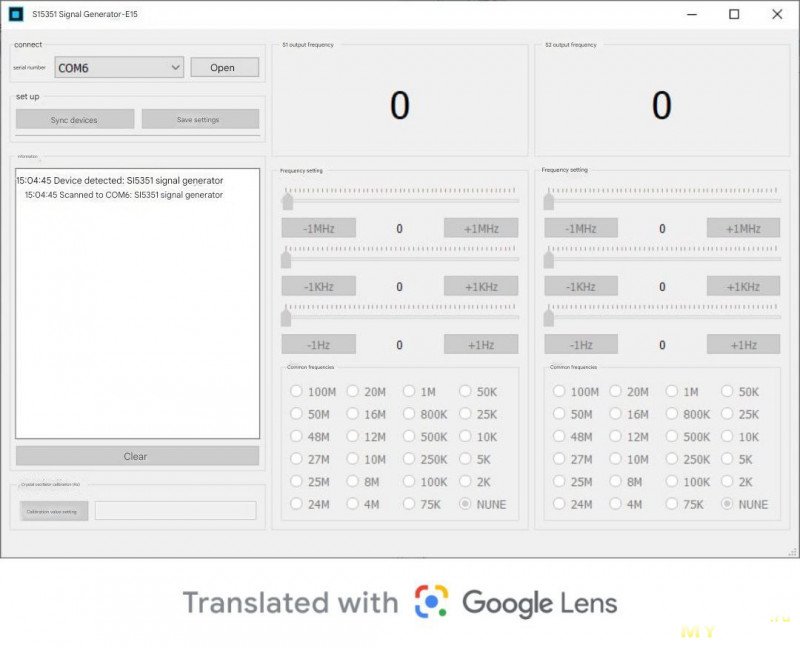

Добавил перевод в программу, теперь английская версия выглядит так

Справа от COM6 (возможно у вас будет другой com порт) нужно нажать Open, в окне ниже появится строка COM6成功 — успешно соединен с COM6.
Затем нужно нажать на кнопку слева под COM6, синхронизация устройства. В логах появятся три строки
校验正确!- Проверка прошла успешно!
收到同步数据 — Получены данные синхронизации
校验正确!- Проверка прошла успешно!
Параметры справа становятся черными вместо серых, теперь их можно менять.
В левой части окно лога действий. Под этим окном кнопка очистки этого окна. Еще ниже есть калибровка (не пользовался). В правой части показывает выходную частоту для обоих каналов, есть три регулятора для мегагерц, килогерц и герц. Двигая их можно точно выбрать выходную частоту с точностью до герца. В нижней части есть предустановленные частоты для быстрого выбора.
Подключился к отверстиям на плате щупами. В качестве показометра выступает Fnirsi 2C53T.
Выставил минимальную заявленную частоту на оба канала — показывает ровно. Реально минимальную частоту можно выставить 1.8кГц, ниже не дает.
Поставил 1МГц на первом, на втором осталось 2 кГц — без проблем. То есть каналы независимы. Но на первом канале уже чуть заваливаются фронты.
Поставил 10МГц на первом канале — и он превратился в смесь пилы и синусоиды.
В описании продавца написано, что для частот выше 1МГц не желательно использовать угловую гребенку, а нужно использовать SMA разъемы и провода с разъемами.Припаял разъем на второй канал. Может быть первый будет удобнее использовать с отверстиями, чтоб цеплять щупы. Разъем припаивается жестко, с обеих сторон платы.

Для того, чтоб соединить генератор с осциллографом я купил кабель BNC-SMA.
Соединяю этим кабелем SMA-BNC — форма сигнала стала похожа на прямоугольную, но какая-то мятая.
Поднял свой старый обзор 2C53T — в том обзоре такая же искаженная форма сигнала при 10МГц, прибор не вытягивает.Значит продолжаю с тем, что есть.
Ниже сигналы на 25, 50 и 100МГц. Если на 25 и 100 фнирсик еще видит синусоиду, то на 100МГц поднимает лапки и показывает неровную волну. Но у него в параметрах и заявлено 50МГц, ему это видеть и не положено.
![]() | ![]() | ![]() |
К сожалению с моим оборудованием я не могу проверить качество сигнала, которое выдает эта плата. Но у продавца есть фото, на которых показаны осциллограммы на больших частотах.
50МГц
100МГц
150МГц
В параметрах написано, что уровень сигнала, который выдает плата 3.3 вольта. Примерно так и есть
![]() | ![]() |
При этом эта платка отлично работает без компа. То есть компьютер нужен только для того, чтоб выставить параметры, потом нужно нажать кнопку «сохранить» (кнопка под COM6 справа) и при подаче питания 5В выходы платы выдают сохраненную частоту.
То есть генератор может работать даже от повербанка, если он не выключится при малых токах. Потому что плата потребляет от 38 до 65мА. Больше частота — больше потребление. При частоте 2 Герца на обоих выходах потребляет примерно 38мА, при 150 мегагерц потребляет до 65мА.
![]() | ![]() |
Куплено за свои чтоб лучше писать обзоры по п. 18, скрин покупки

Итого: отличный генератор, который скорее всего может выдавать частоты от 1,8кГц до 150МГц на два независимых выхода. Может работать как отдельно, выдает сохраненные частоты при подаче питания 5 вольт, как от компьютера. Настраивается через компьютер, не требуется ардуино и прочие дополниетельные заботы. Включил в комп, запустил ПО, выбрал частоту.
Недостаток — не помешал бы корпус, но его можно распечатать на 3D принтере (которого у меня нет). Выдает только меандр со скважностью 1:1, других форм выходного сигнала нет.
Самые обсуждаемые обзоры
| +54 |
3041
80
|







Но это нужно Ардуино и код, а в моем всё готовое.
Библиотек и софта множество, а в документации мне не все понятно, так как редко занимаюсь программированием и каждый раз, как сначала. Ваша ссылка упростит мне работу при подключении к компу, я пока им управляю по i2C через ESP32
Какая-то уже очень узко специализированная вещь по-моему раз только меандр.
но штука точно занятная
Но обращаю внимание, это генератор прямоугольных импульсов.
пс то выше была шутка с долей шутки, с кнопочками у меня есть, но дорогие (и замороченные, ну т.е. по сути это мультики от фнирси), хотел что-то простое (и желательно недорогое) для целей как и у даркена)
Низкочастотный у меня Rigol и он на самом деле до 20мгц что уже не мало.
Ну и в нем куча разных фич, самая нужная из которых мне — ГКЧ/Sweep(генератор качающейся частоты)
А вот заводских высокочастотных у меня нет, все обхожусь разными модулями, как в обзоре.
Хороший генератор уже очень много денег стоит, а использую редко.
Данное устройство не генератор сигналов как таковой в полном смысле для отстройки аппаратуры. Но за счет того что он предельно дешев для заявленных частот то может быть и найдет какое-то не особо ответственное применение. Но ведь обзорщики начнут подключать к такому всякие фнирси и потом морщи лоб — генератор «косой» или проверяемый прибор?
Есть и относительно недорогие приборчики типа FeelTech (6600, 6900 и тп). Вроде как снискавшие более менее доверие к себе. Хотя 150МГц вроде они не взяли планку.
Тут как раз таким генератором можно проверить, жив ли осциллограф. Только лучше сначала самому генератору доверие проверить — обмерить его чем-нибудь с характеристиками получше.
Сделать генератор на 500ЛП116 не сложно т.к. по схемотехнике это дифференциальный входной каскад с переключением тока и пара эмиттерных повторителей на его выходе. Просто охватываем усилитель частотно-зависимо положительно обратной связью и он генерирует сигнал на данной частоте, к выходам же подключаем усилительный каскад, лучше всего с эмиттерным или истоковым повторителем на выходе (истоковый повторитель не чувствителен к короткому замыканию на выходе), а если нам нужен синусоидальный сигнал, то применяем двухкаскадный выходной усилитель — первый каскад активный ФНЧ с частотой среза в 1,5 раза выше частоты генерации (усилительный каскад нужен для компенсации снижения уровня сигнала на фильтрующем звене), второй усилитель по напряжению и току. В итоге если крутизна спада АЧХ фильтра достаточно велика (80 ...100 dB/декада, т.е. четырёх — пяти звенный фильтр) получим на выходе спектрально-чистую синусоиду поскольку спектрально меандр это смесь бесконечного числа нечётных гармоник начиная с первой (частоты сигнала), а если посмотреть его разложение в ряд Фурье то мы увидим, что из-за малой амплитуды старшие гармоники после 13-й практически можно не учитывать, зато 3, 5, 7, 9, 11 и желательно 13-ю для получения максимально чистой синусоиды нужно отфильтровать, а поскольку частота сигнала у нас переменная, то и частота среза выходного фильтра должна снижаться при снижении частоты.
но вообще внутри ru трансляции ни буквы кириллицы и много инглиша
еще можно помониторить обмен по usb и написать свое приложение
в wch554 залезать не шибко просто но документация на него открыта www.wch-ic.com/download/file?id=229
Хорошо бы сделать чтоб в приложении был английский, русский не особо нужен

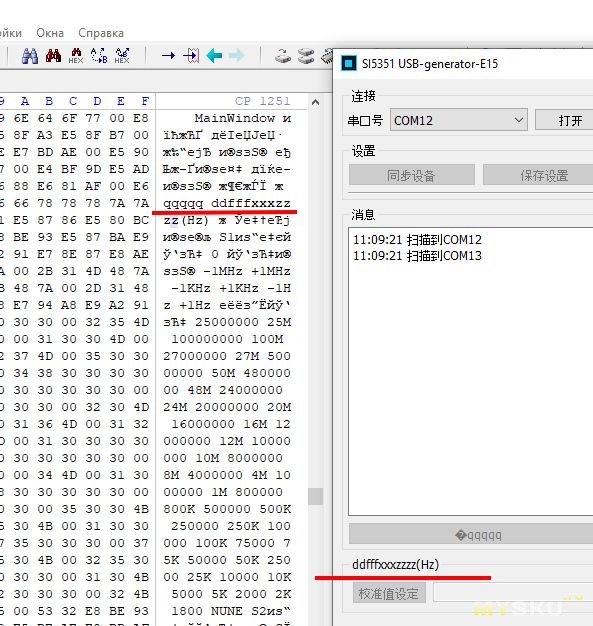

Похоже что китайский жестко вшит в exe при компиляции, т.к. даже если по удалять «лишнее», оставив лишь десяток файлов, программа запускается на этом языке.
