Разъемы Type-C для замены mini и micro USB
- Цена: 381 ₽ / 5 шт
- Перейти в магазин
Недавно в комментариях упоминали такие разъемы, так вот — они у меня есть.

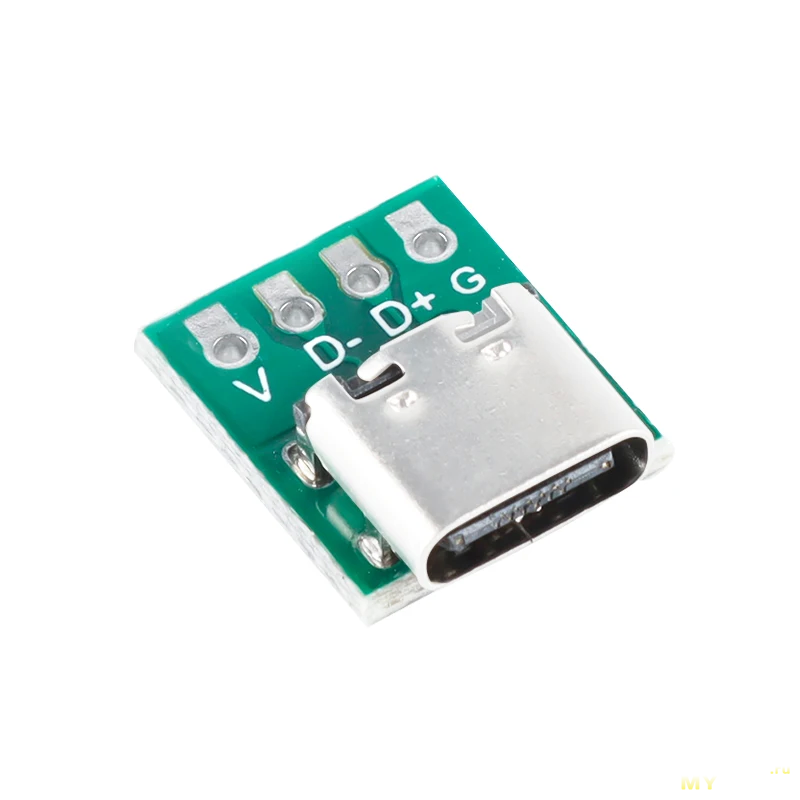

Разъемы Type-C для замены SMD разъемов micro и mini USB 2.0, с поддержкой передачи данных и определением подключения кабеля.
Для применения требуются уверенные навыки пайки, желательно не ЭПСНом.
Они же на ozon`е

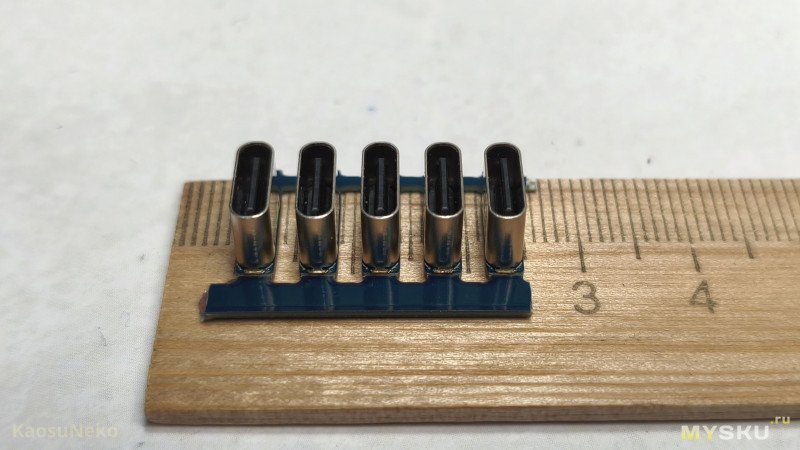

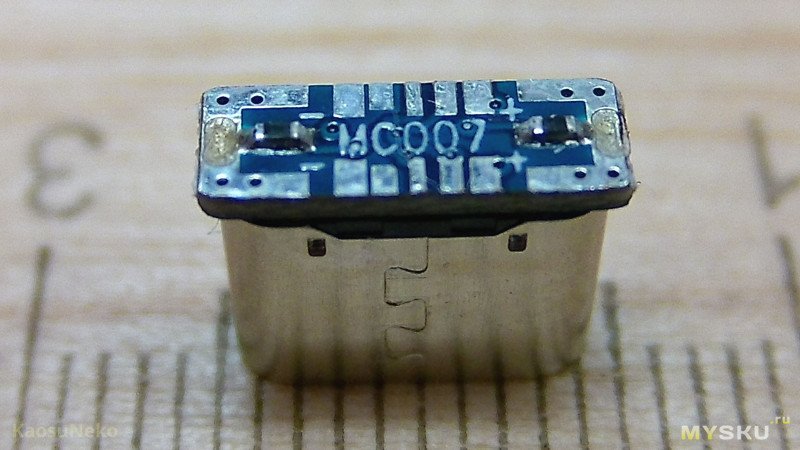

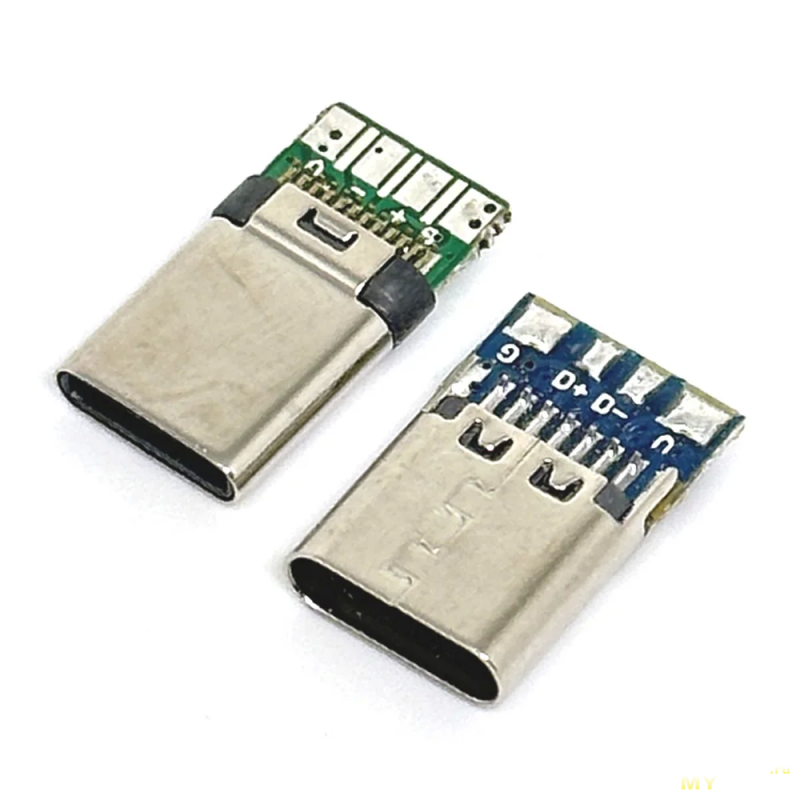

Приезжает сабж в простом пакете. Все нормально, сделан V-cut, платы разделяются почти без усилия.

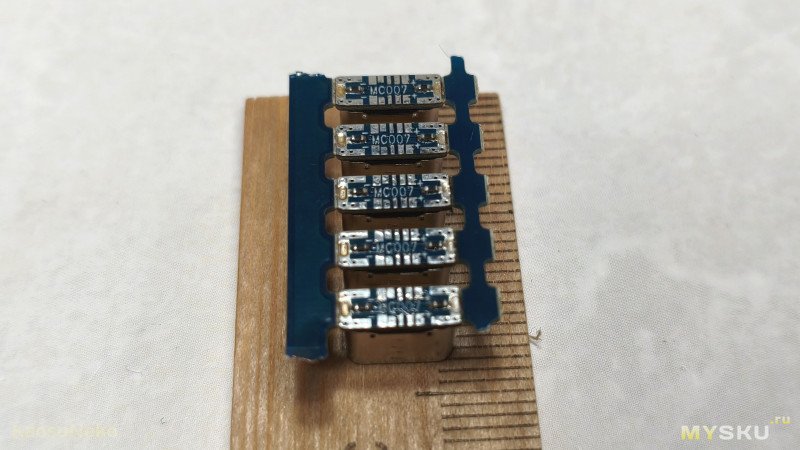

У меня «зеркальные» платы, для «обычных» разъемов и перевернутых. Резисторы на CC1 и CC2 установлены, так что устройства с Type-C определят подключение кабеля и будут работать нормально.

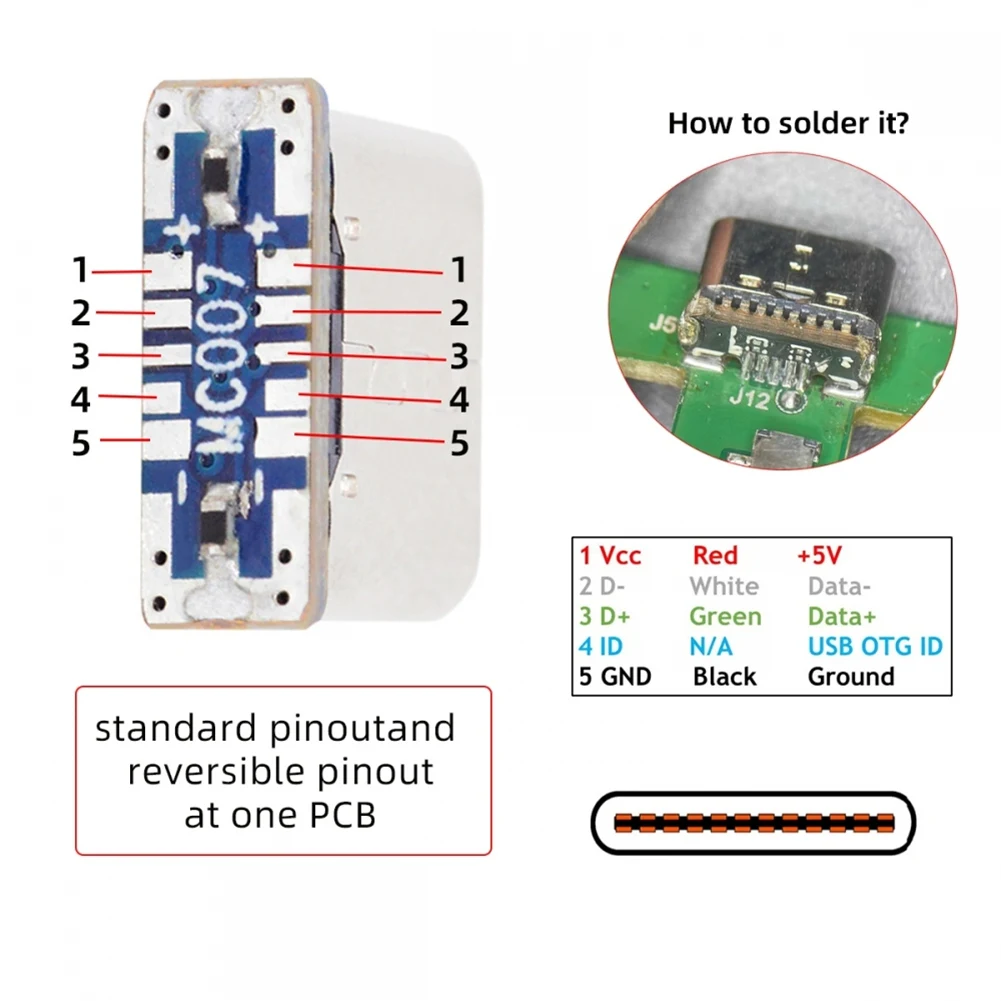

Разъемы с поддержкой передачи данных (D+, D- рабочие, я проверял), пин ID соединен с GND и с корпусом разъема.

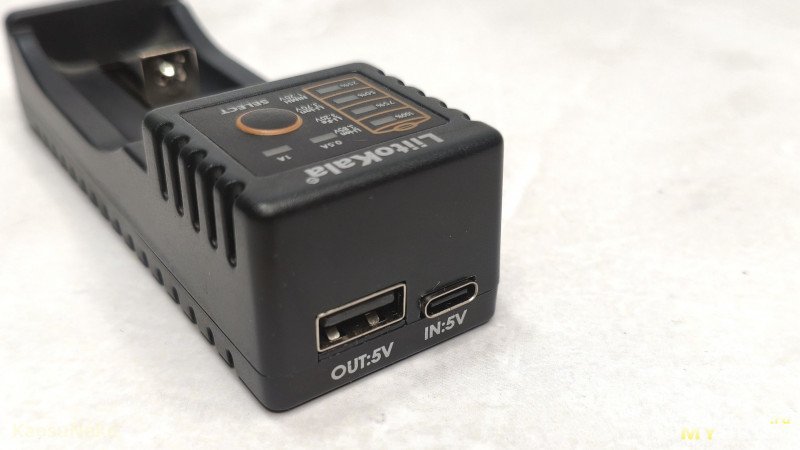

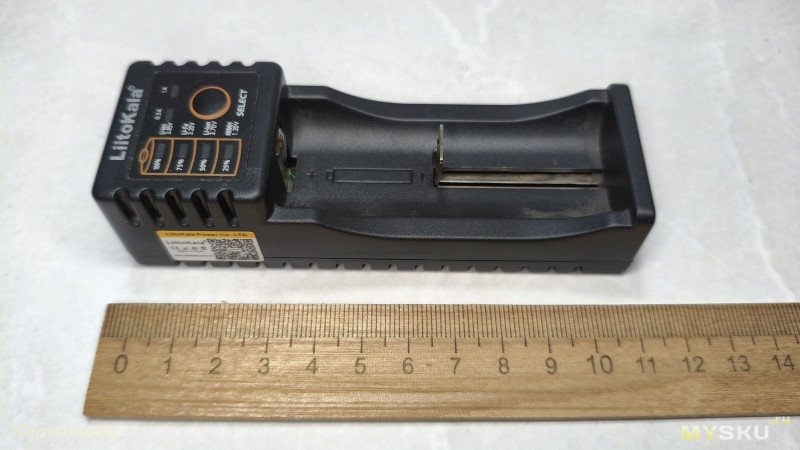

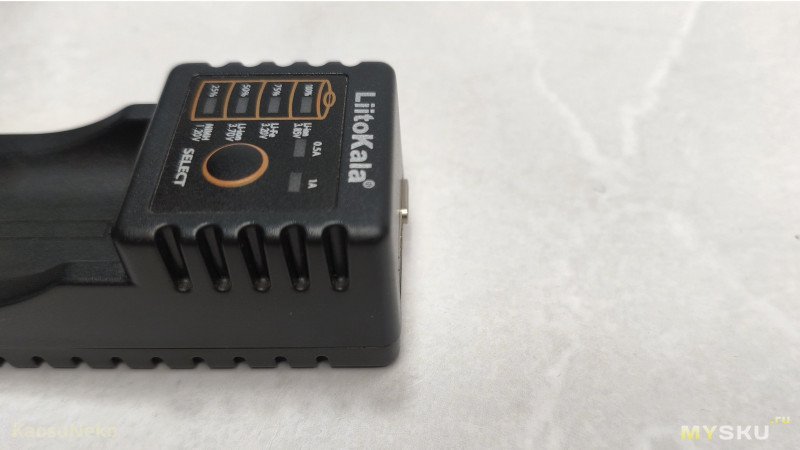

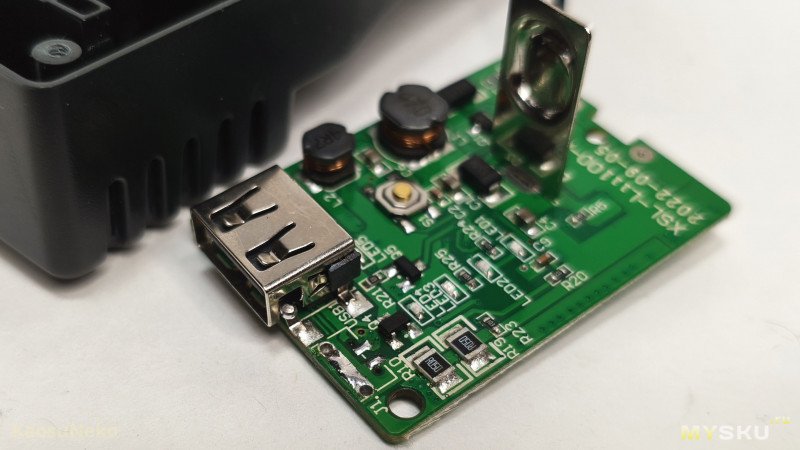

Сразу перейдем к применению. Простое устройство, только линии питания — ЗУ для аккумуляторов:

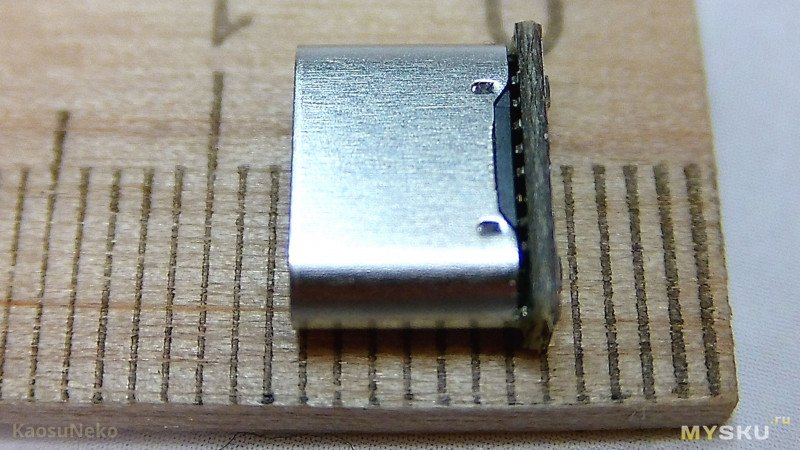

Примерка показала, что Type-C: длиннее — раз, шире — два.

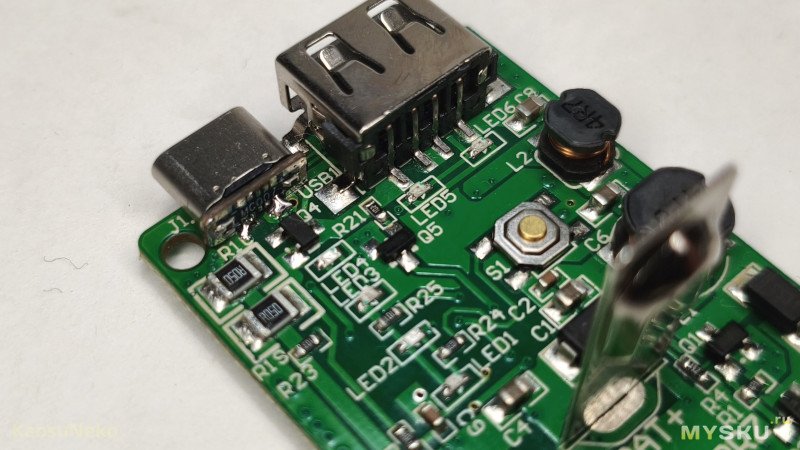

Чтобы разъем сильно не торчал из корпуса, пришлось немного зачистить маску.

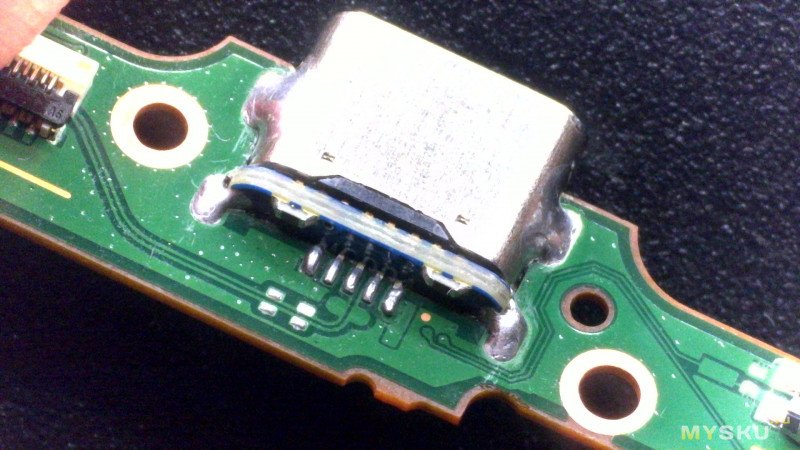

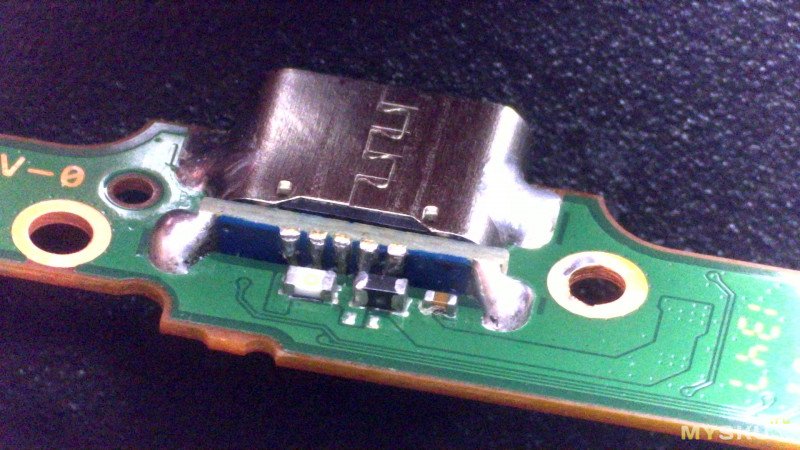

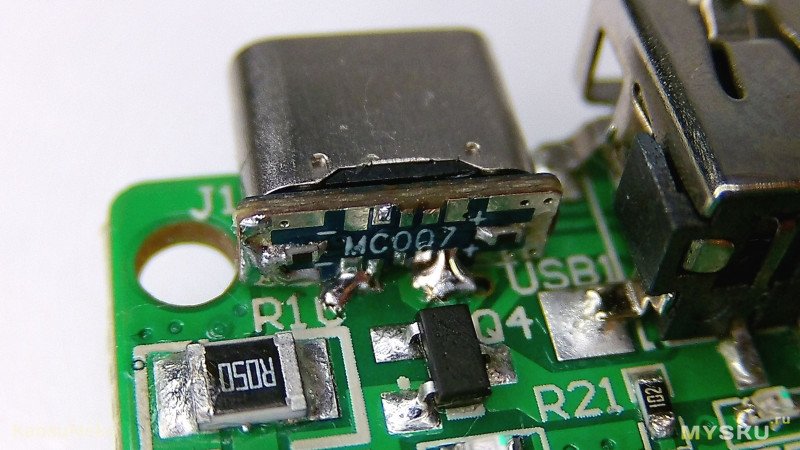

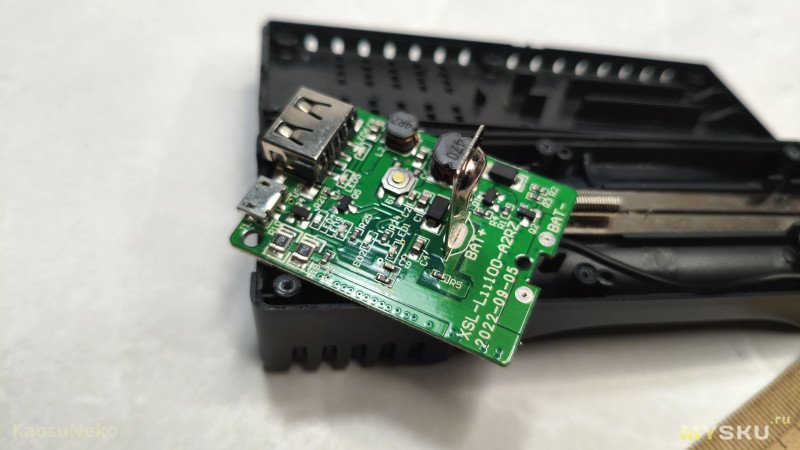

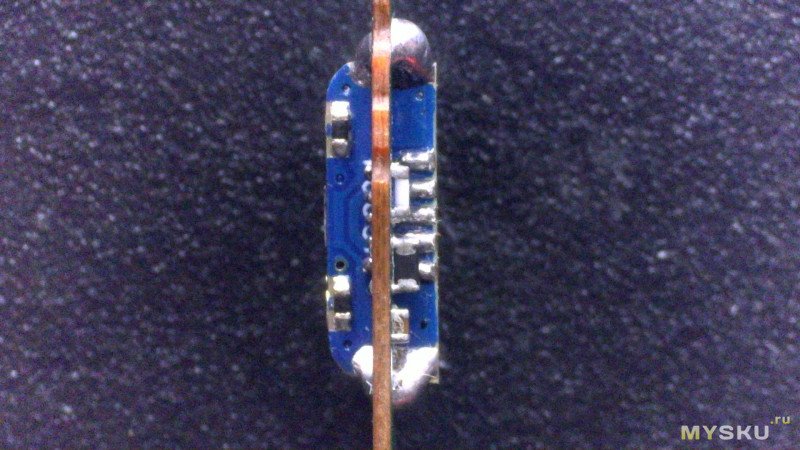

Корпус разъема точечно залудил и пропаял через отверстия, которые предназначались для монтажа micro USB. Пин ID, соединенный с GND, пришелся кстати. D+ и D- немного подрезал скальпелем, чтобы не мешались.

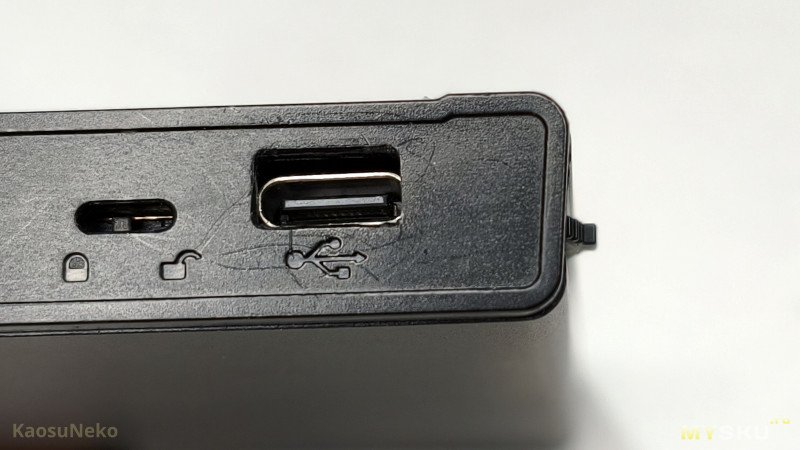

Немного подрезаем пластиковую стойку под крепежные саморезы (упирается в плату) и увеличиваем отверстие в корпусе. Как ни странно, там прослабленная стенка, почти точно совпавшая по габаритам с разъемом.

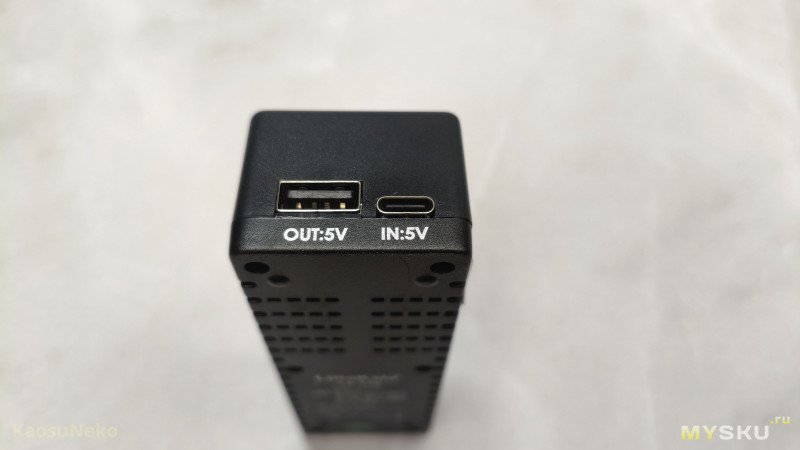

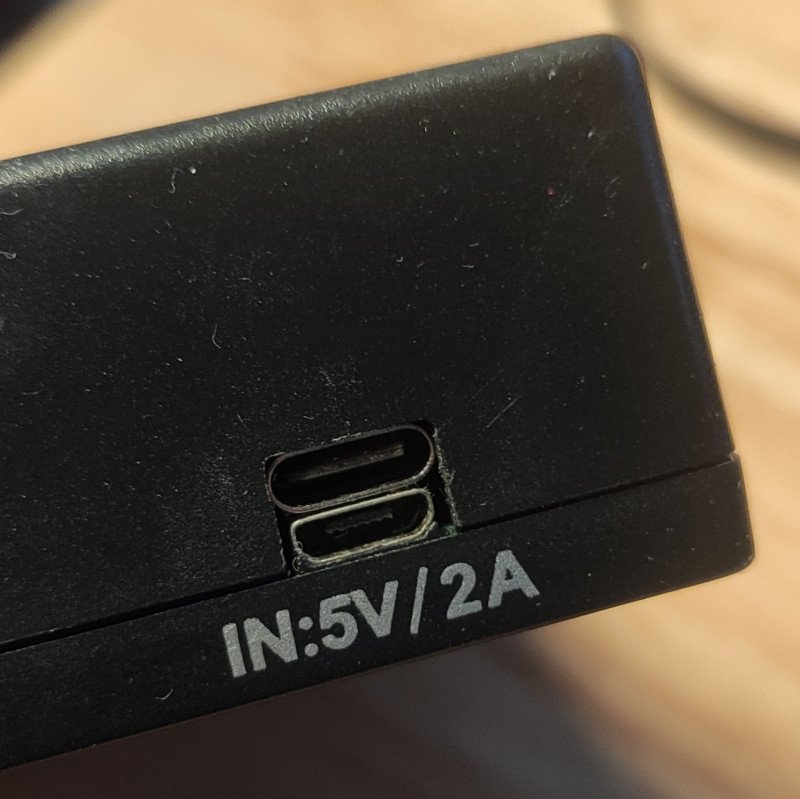

Все работает, БП нормально определяет устройство.

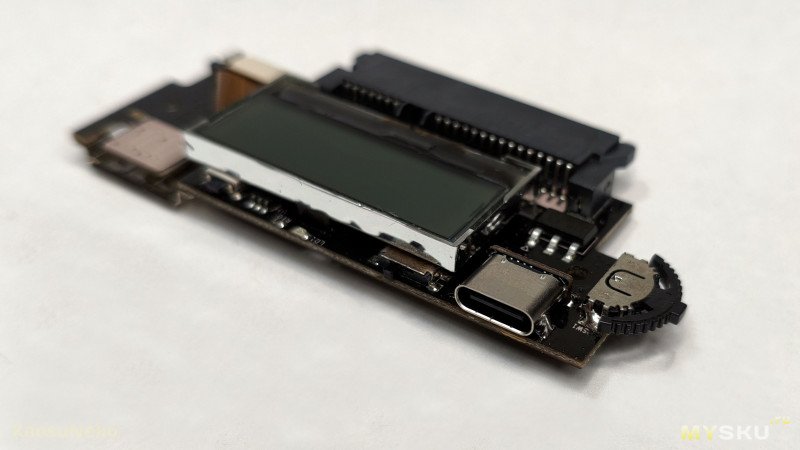

UPD: Работа посложнее, устройство с передачей данных, разъем mini USB — Zalman VE200, он же iodd-2511

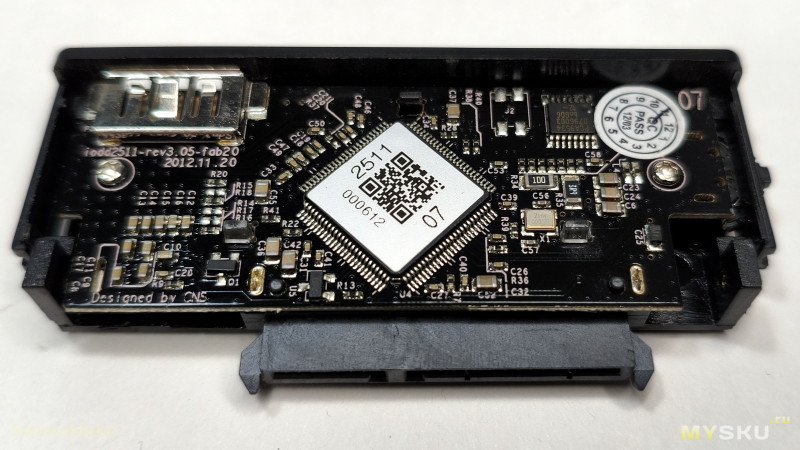

Извлекаем плату:

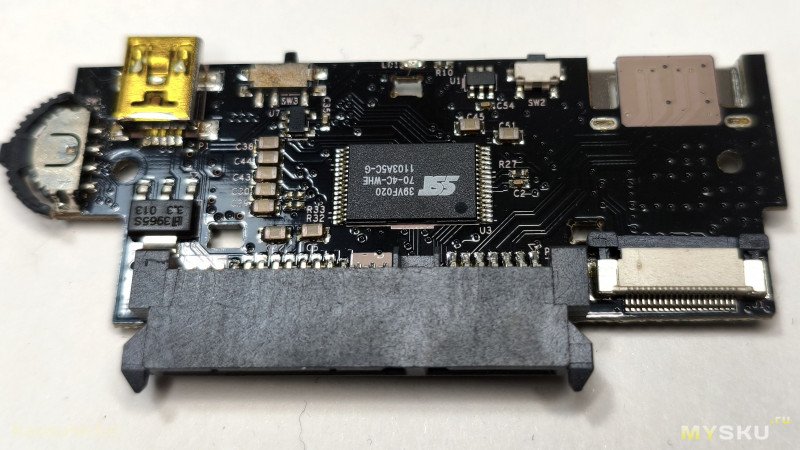

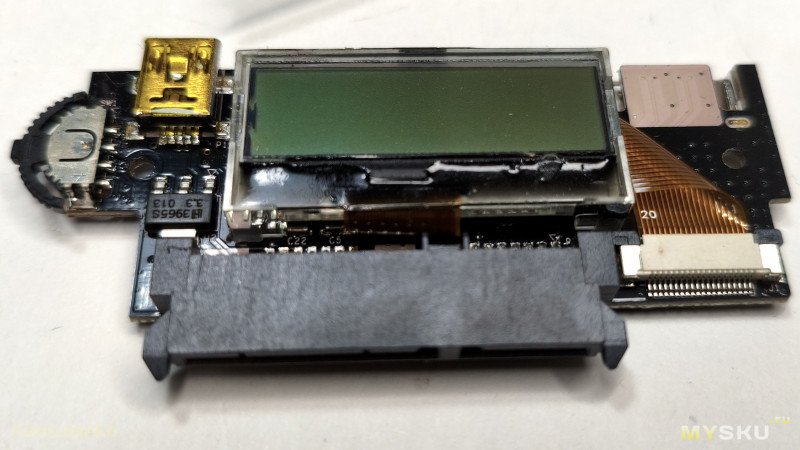

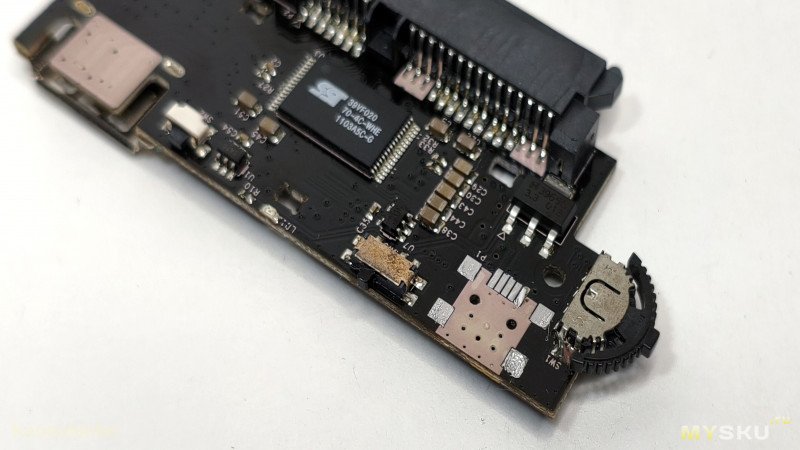

Отсоединяем экран и выпаиваем mini USB:

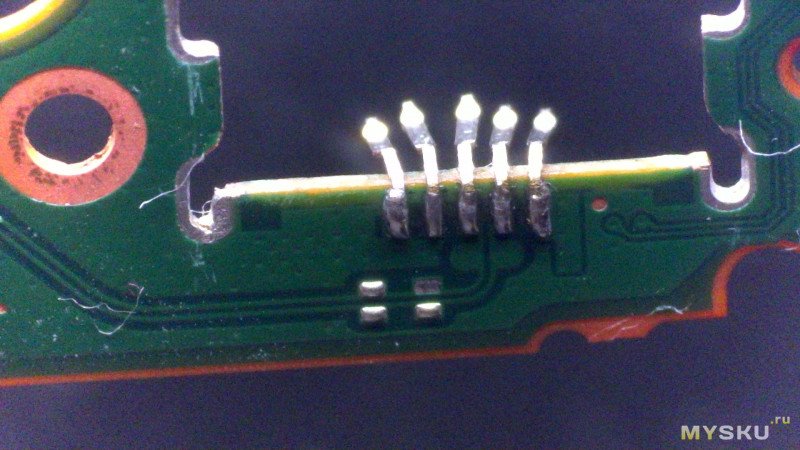

Шаг контактов на сабже чуть-чуть не совпадает с падами mini USB, поэтому припаять, не замкнув Data на питание, получилось только со 2 раза. Будь пады на плате VE200 чуть уже, получилось бы с 1 раза.

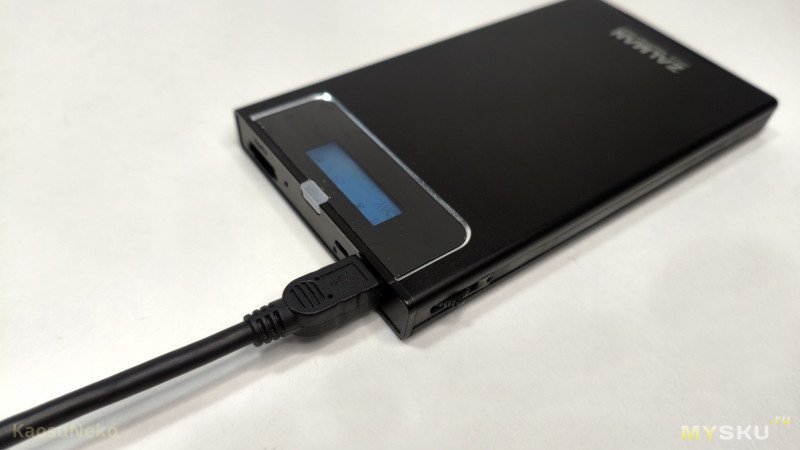

Прозваниваем, подключаем. Работает. Немного дорабатываем пластик корпуса.
Заключение
Рекомендую к покупке.

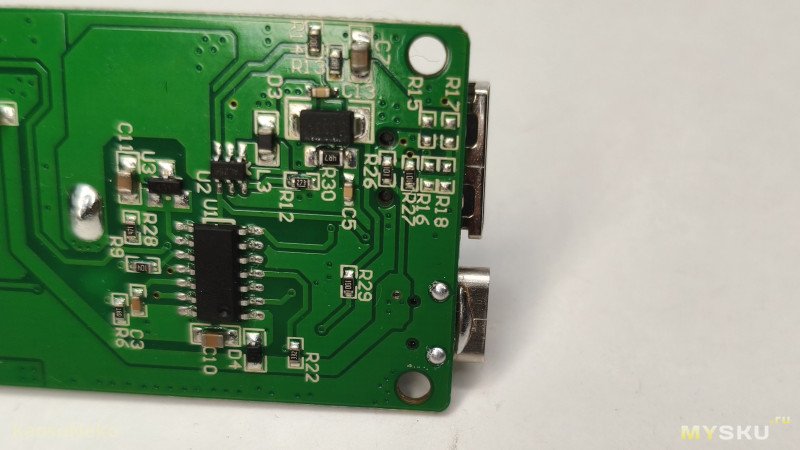

Однако применение все же ограничено — Type-C разъем больше micro USB, еще и плата выступает за габариты. Корпус разъема не всегда получится так удачно зафиксировать. Еще и с торцов платы нет металлизации у контактов, так что паять не очень удобно — это самый большой минус.
| +131 |
4162
195
|
| +73 |
3166
46
|
В мини быстро «просаживается» металл и чуть ли не за счет трения контактов держится соединение.

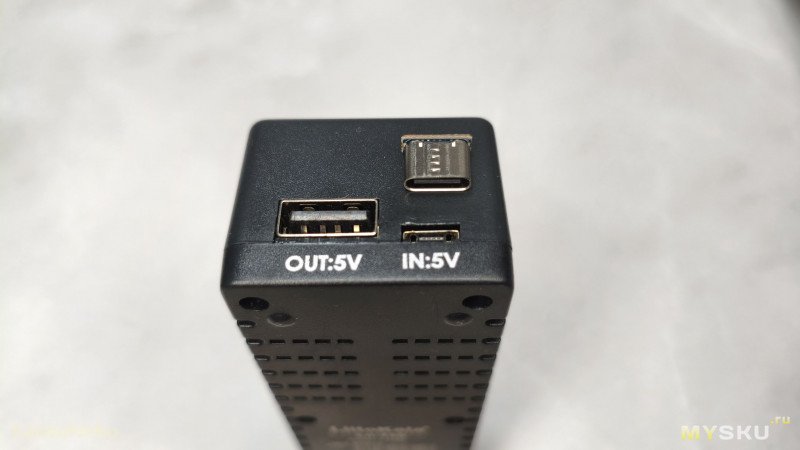

Type-C из них самый хорошо фиксируемый получился. Чувствуется защелкивание даже смустя много циклов соединения.
Попробовал переделывать, не пошло дело. То некрасиво, то разъемы плохие, то контакт плохой. В общем постепенно заменил все устройства. Type-c это лучшее, что случалось с usb. Хотя 3.0 это уже не USB, а таки UPB :) Дополнительные диф линии по сути превратили этот интерфейс в параллельный.
А в USB 3.0 отдельные пары для передачи и приёма, т.е. full duplex.
А вот тайп си со временем перекашивает и с линии питания напряжением прилетает в линии даты. Пока ждём.

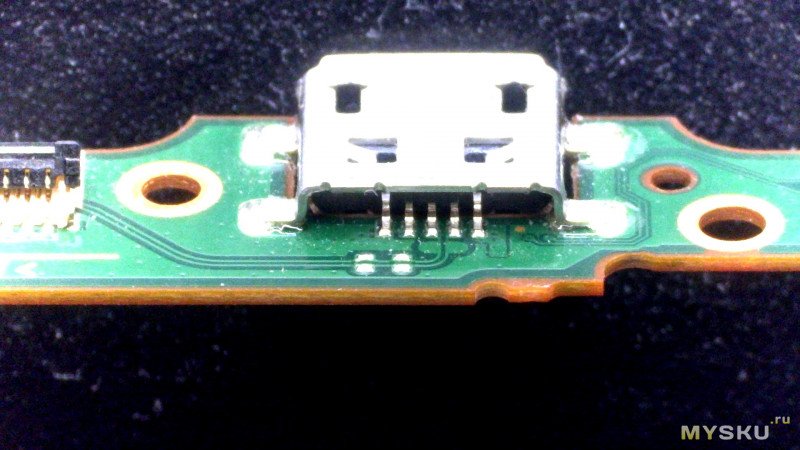

В родном крепление идёт не за площадки, а за выступы в плате корпуса или сквозные отверстия всё-таки.
Уж почти два десятилетия, как стандарт — 230 вольт. А для паяльника лишние 10 вольт приводят к заметному перегреву.
Пенсионный возраст для паяльников недавно подняли до 120 лет, так что им еще коптить и коптить…

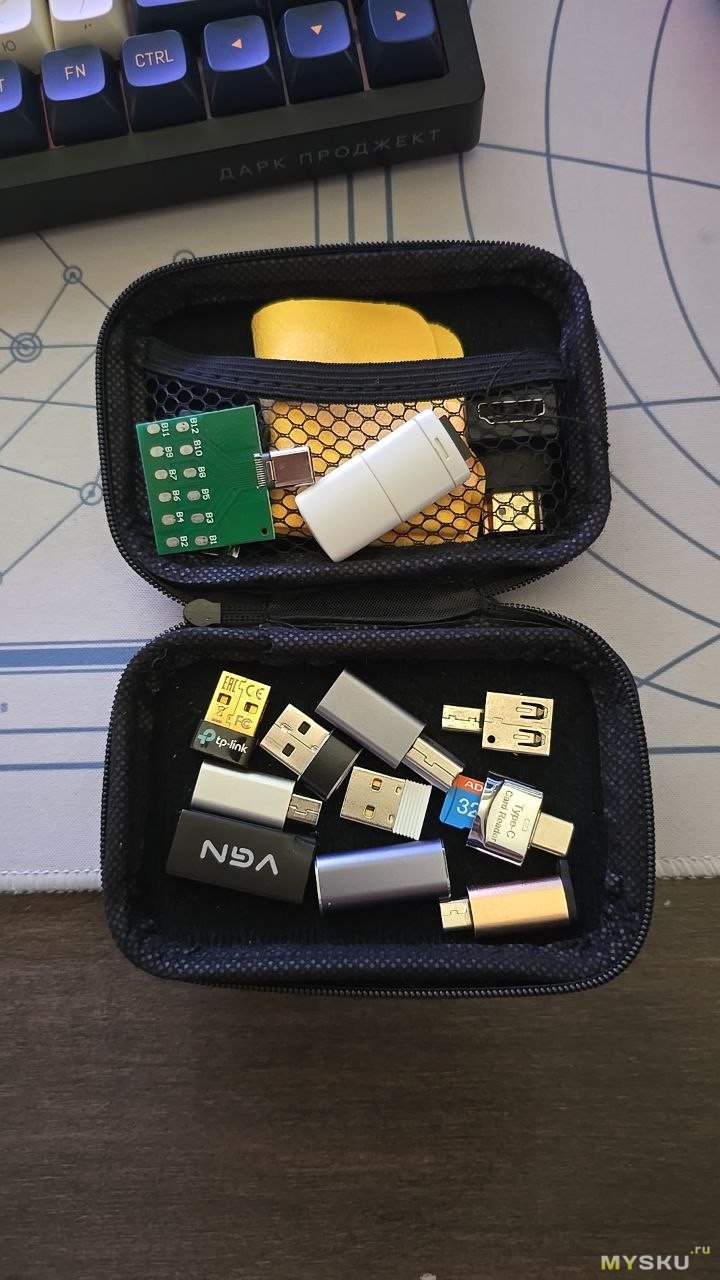

Есть ли какие-нибудь компактные переходники или решения, чтоб можно было заряжать их кабелем usb-c-usb-c?
ali.click/b28zq9
Только выбирать только те, где написано «6 pin»

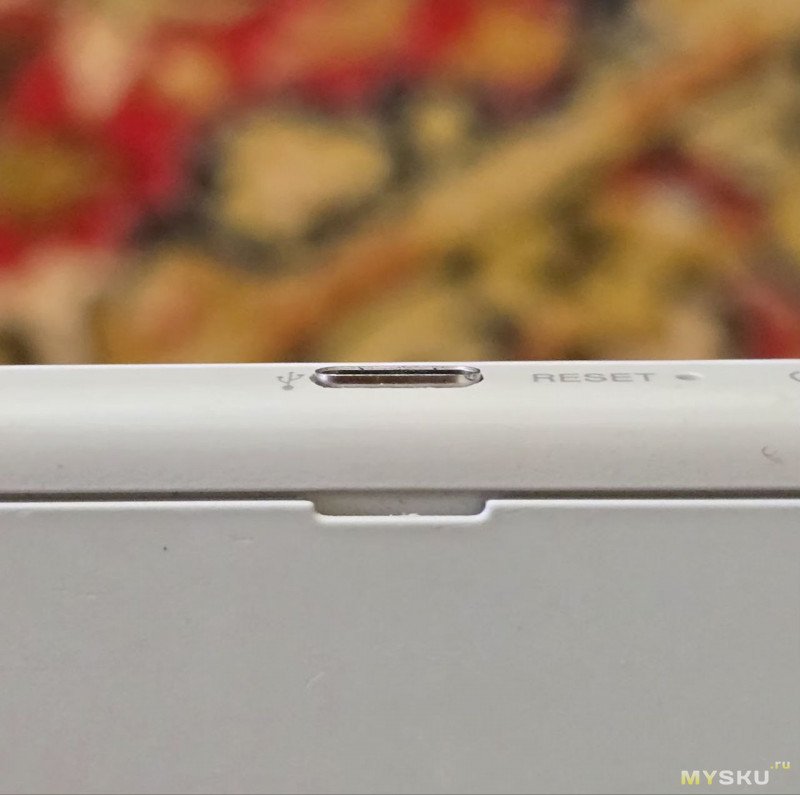

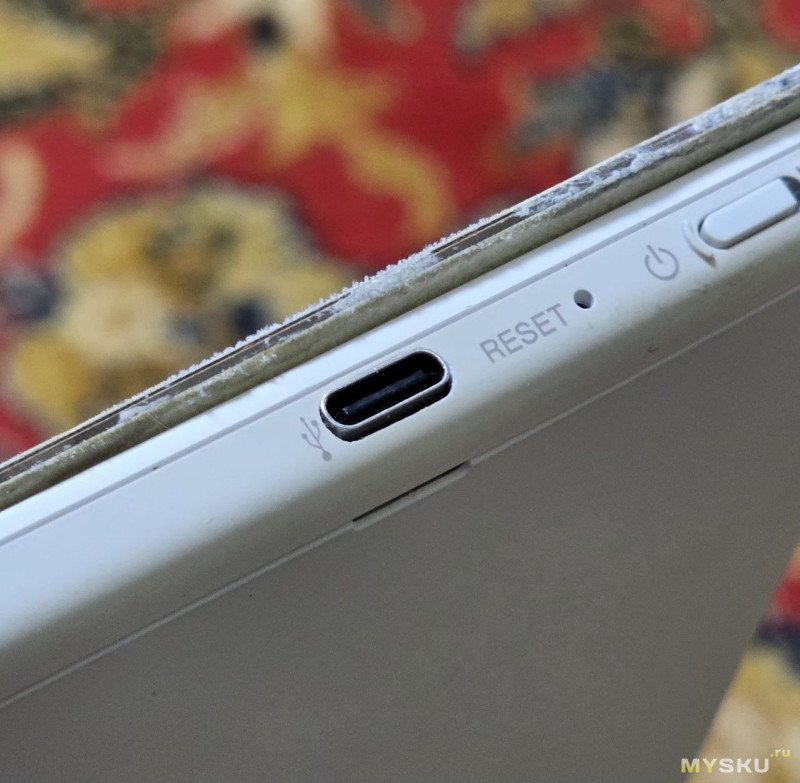

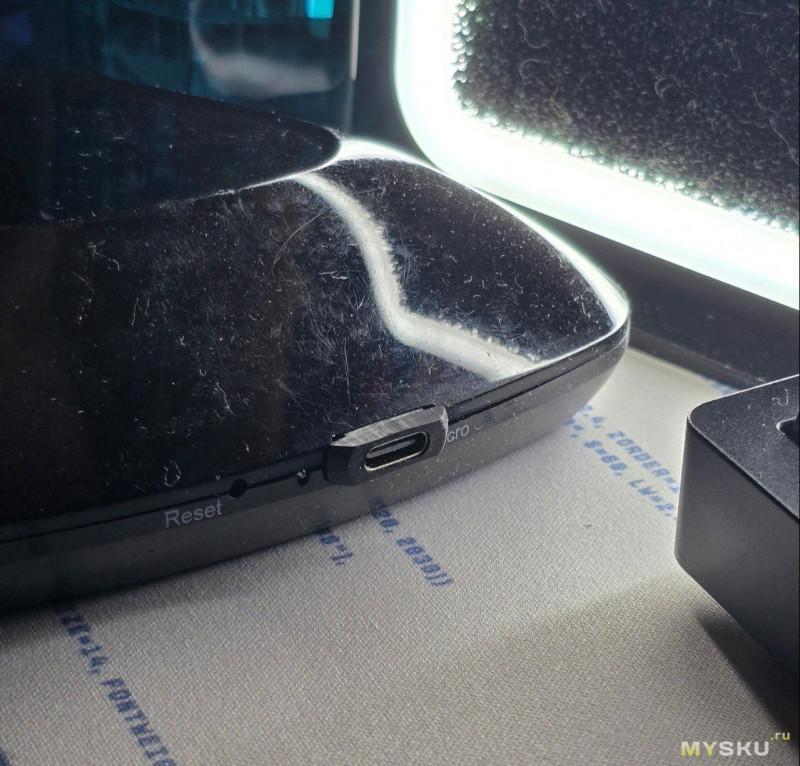

Вот так менял в читалке. Использовал контакты от родного micro, так как пришлось переносить контакты и шаг чуть не совпадает.
Чуть накосячил с пластиком, но избавиться от micro было важнее)

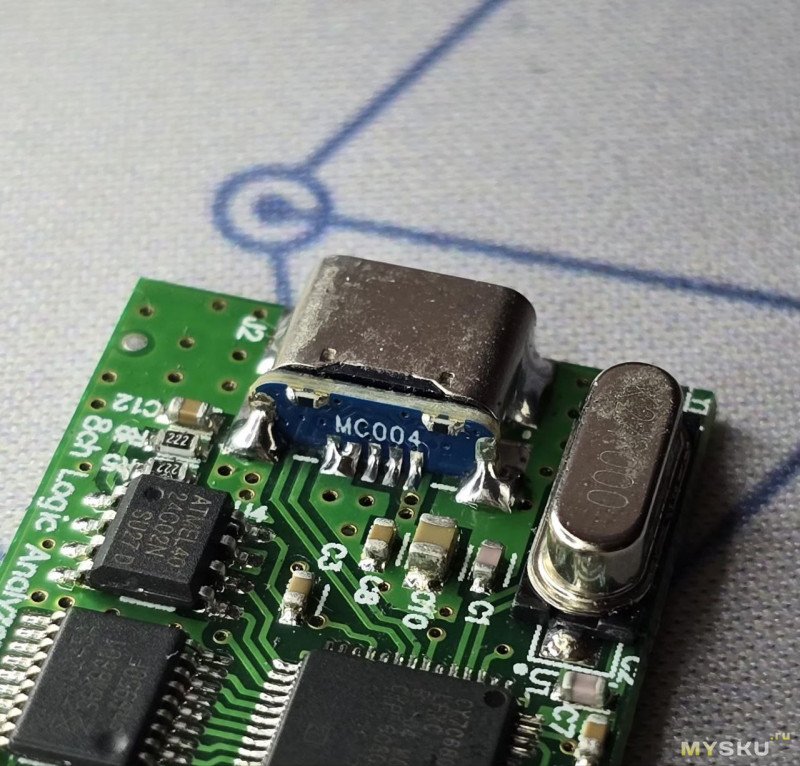

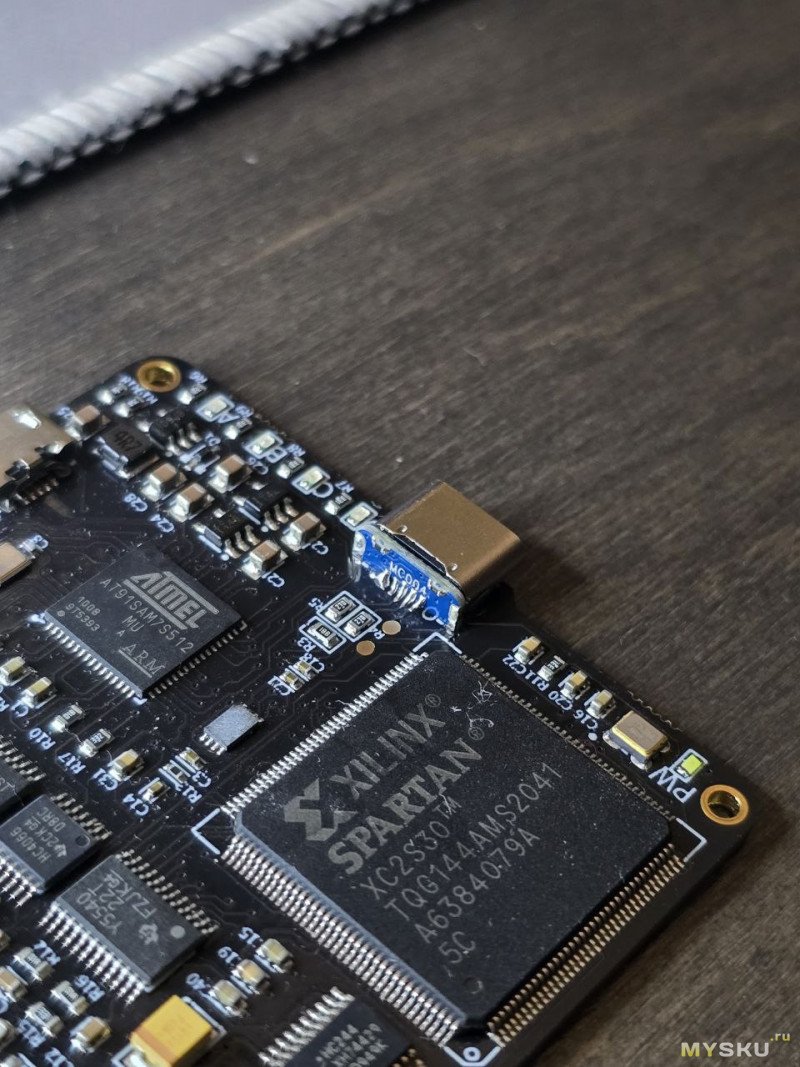

Еще пара замен, логический анализатор и proxmark3. Вместо mini на анализаторе встал идеально, и по пинам и по вылету. Mini выпирал за плату и был до края корпуса. Ощущения что под замену mini и проектировался, так как для micro пины немного не совпадают, хотя ничего не мешало сдвинуть дорожки иначе.
