USB HS Изолятор (480 Мб/с)

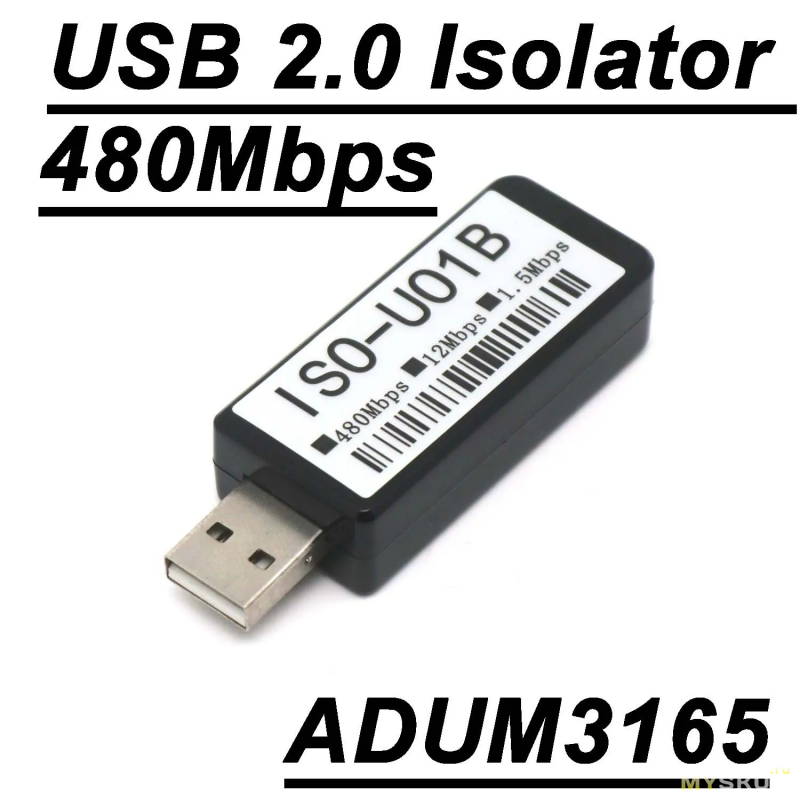

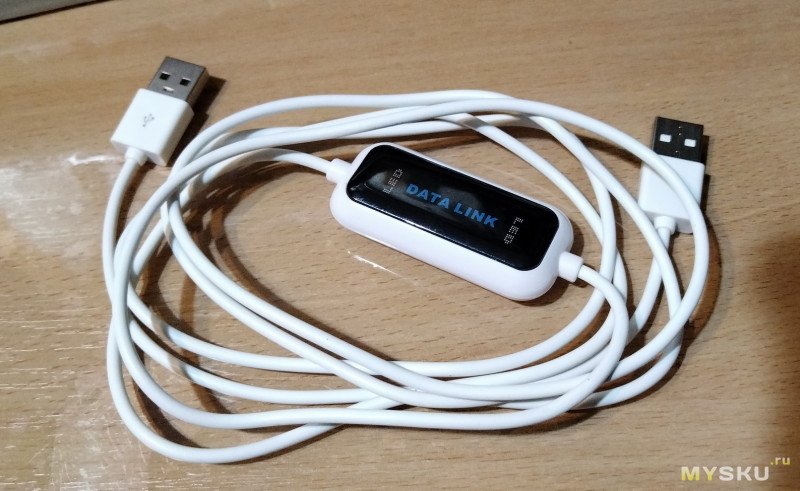

Давно использовал для развязки USB при отладке платку в прозрачной термоусадке с поддержкой usb 1.1 (FS).  Но объемы прошивок растут, отладка через нее стала подтормаживать и  все сильнее хотелось чего-то с поддержкой HS. И вот при очередном просмотре каталога от wch (или «Nanjing Qinheng Microelectronics») обнаружился интересный чип CH318. После недолгих поисков обнаружилось некое китайское устройство на найденном чипе, заказал на пробу, приехало быстро.

Разбирается легко, внутри одна печатная плата с двумя разъемами.

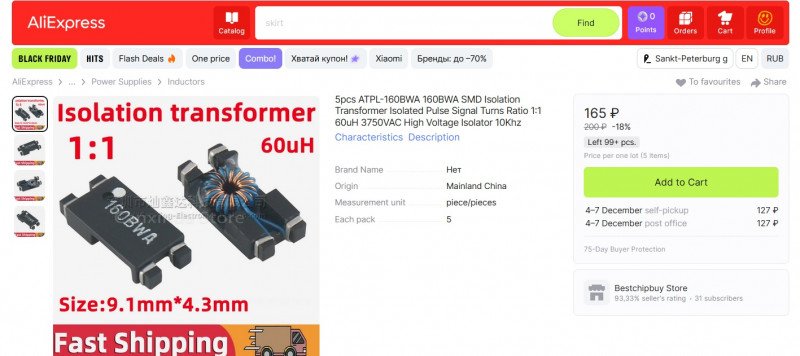

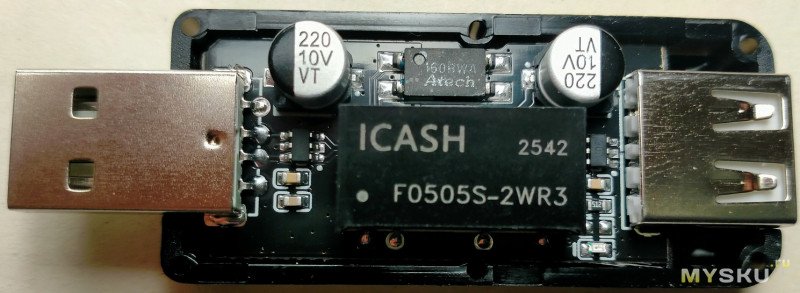

С верхней стороны платы установлены два конденсатора на 220 микрофарад (по линиям 5В, на входе и на выходе), пара шестиногих чипов для защиты usb, изолированный преобразователь 5В/5В 400ма (F0505S-2WR3) и трансформатор 160bwa, который можно найти на алиэкспресс отдельно.

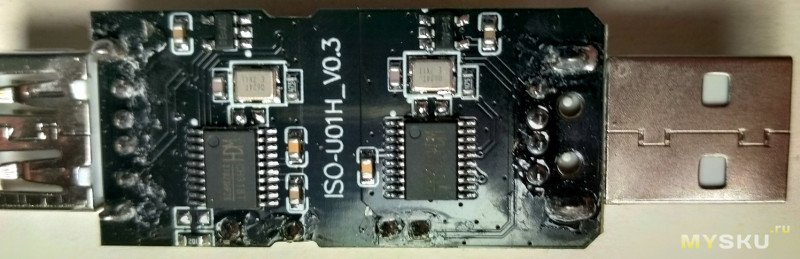

На обратной стороне платы можно наблюдать два практически идентичных набора компонентов (по входу и по выходу), состоящих из основного чипа CH318T, кварца, стабилизатора на 3.3.в + чуть рассыпухи. По неизвестным причинам китайцы не стали делать два разных чипа (для разных сторон изолятора), а сделали один, универсальный, конфигурируемый подтяжкой вывода.

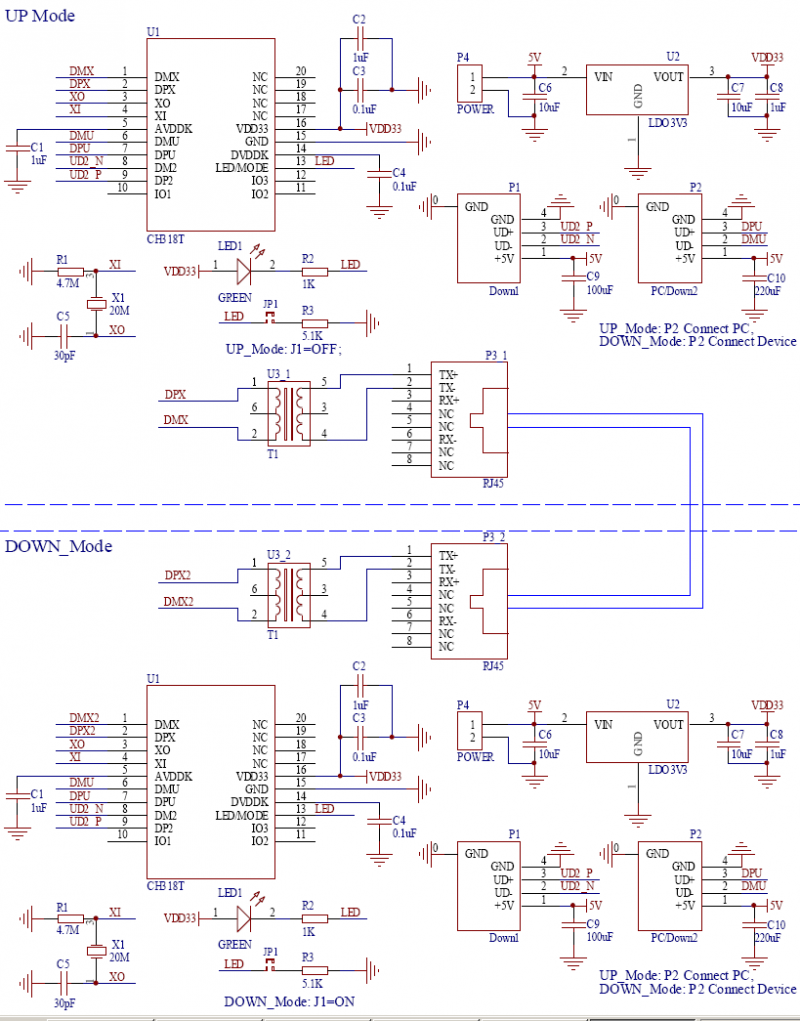

Схема очень похожа на ту, что дана в описании (https://www.wch.cn/products/CH318.html).

Основные отличия — нет второго трансформатора, есть защита по USB и чуть меньше светодиодов.

Микросхемы CH318T строго нацелены на выполнение одной единственной функции — развязке и/или удлинению usb. У них всего один управляющий вывод, который определяет, будет микросхема uplink'ом или downlink'ом. К этому же выводу может быть подключен светодиод. Еще есть два вывода для кварца, два вывода для линии сопряжения, три линии для низкоскоростного управления и 2 комплекта линий USB. Для uplink'а используется только один USB интерфейс, к downlink'у можно подключить два устройства (как к usb хабу).

Само устройство пока проблем не вызывает, через него устройства видятся в режиме HS (если умеют HS), скорость чтения флешки при его использовании такая же, как и без изолятора.

Еще одно достоинство платы — при желании ее можно распилить пополам и сделать удлинитель. Получится явно дешевле, чем покупать чипы с обвязкой и делать свою плату.

С точки зрения системы устройство видится как два четырехпортовых (откуда 4?) usb хаба с идентичными описателями:

VID_1A86 PID_809C
Number of Ports:         4
Power switching:         Ganged
bcdUSB:             0x0200
bDeviceClass:         0x09
bDeviceSubClass:      0x00
bDeviceProtocol:      0x02
bMaxPacketSize0:      0x40 (64)
idVendor:           0x1A86
idProduct:          0x809C
bcdDevice:          0x0011
iManufacturer:        0x00
iProduct:             0x02
0x0409: «USB2.0 HUB»
