Повербанк с заменяемыми элементами 18650/21700 XTAR PB2SL версия 2, сравнение с прошлой версией.

Xtar продолжает развивать тему повербанков со сменными элементами. Они хороши тем, что можно заменить элементы и он снова отдает энергию. Так же их можно использовать как зарядку для литиевых аккумуляторов. Я уже делал обзор на PB2SL первой версии, сравню эту вторую версию с первой.

Основные параметры:
— типоразмеры аккумуляторов: 18650, 21700 и похожие
— поддерживает протоколы PD и QC (реально их больше)
— вход 5В 3А, 9В 2А
— выход PD и QC: 5В 3А, 9В 2А, 12В 1,5А. Для SCP 5В 4.5A

То есть повербанк может заряжать элементы, установленные в нем, мощностью 18 ватт и отдавать мощность 22.5 ватта.

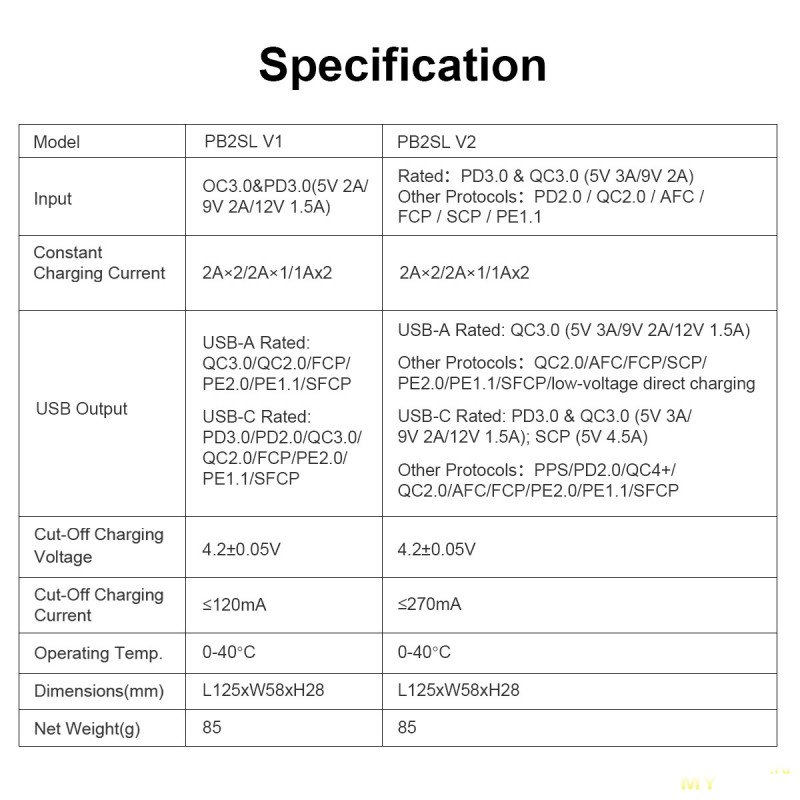

Эти же параметры можно увидеть на картинке ниже. Там же сравнение с первой версией зарядки.

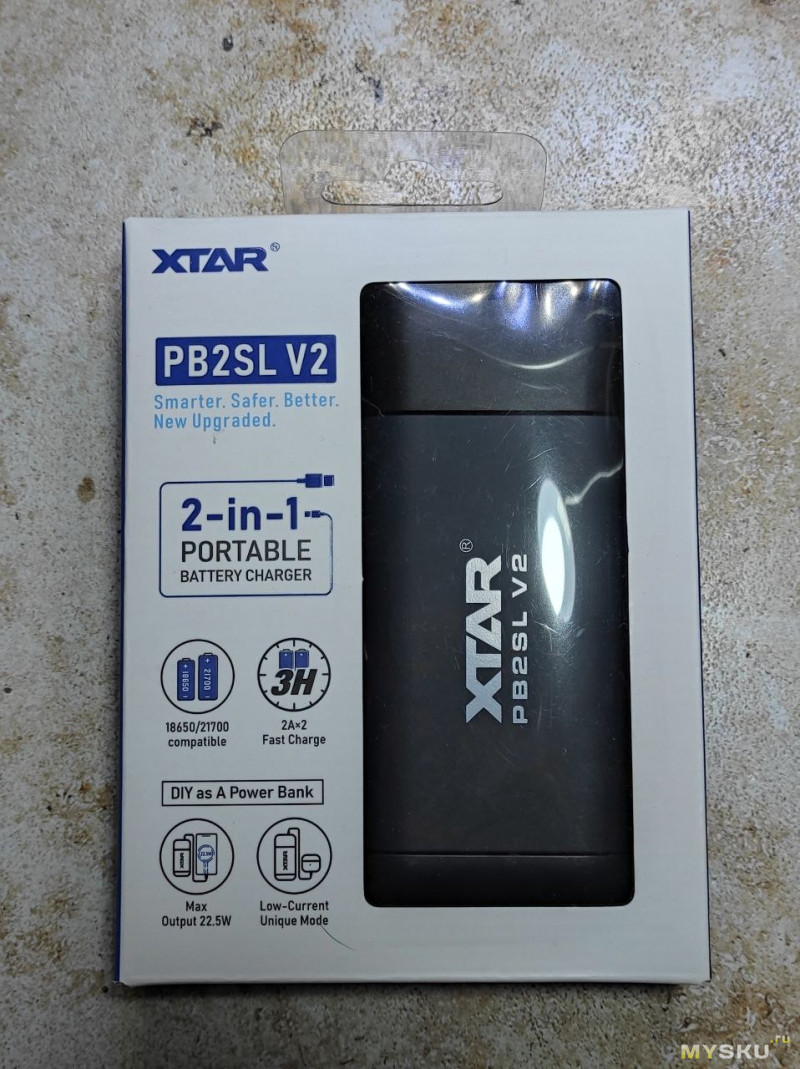

Приходит в брендированной коробке. Есть разные варианты, можно купить с сетевым адаптером, можно купить с парой аккумуляторов 21700 на 4 или 5 амперчас.

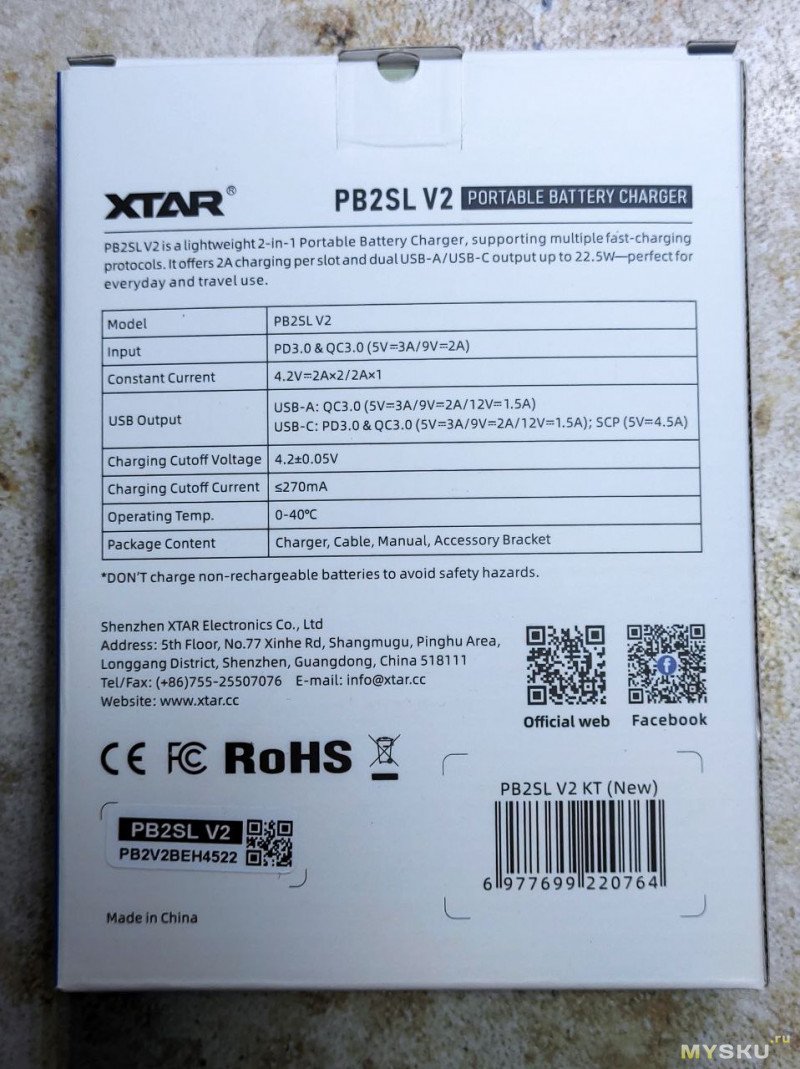

На обратной стороне основные параметры

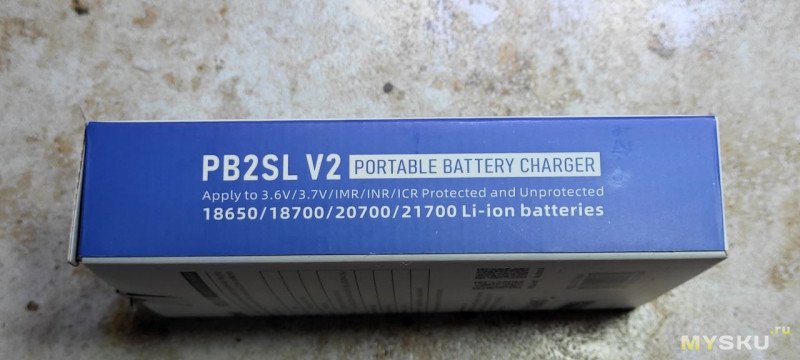

Типоразмеры аккумуляторов на боковой грани

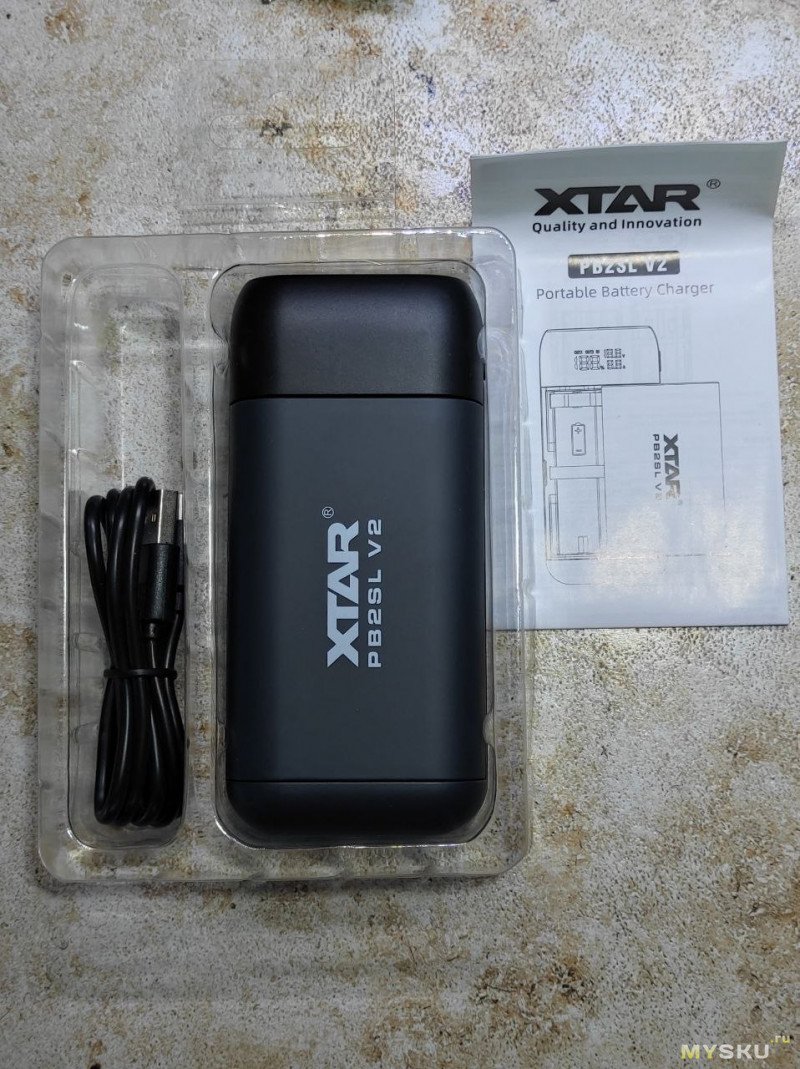

Внутри повербанк с кабелем и инструкцией в блистере.
В инструкции есть русский язык, переведено хорошо. Инструкцию можно почитать здесь

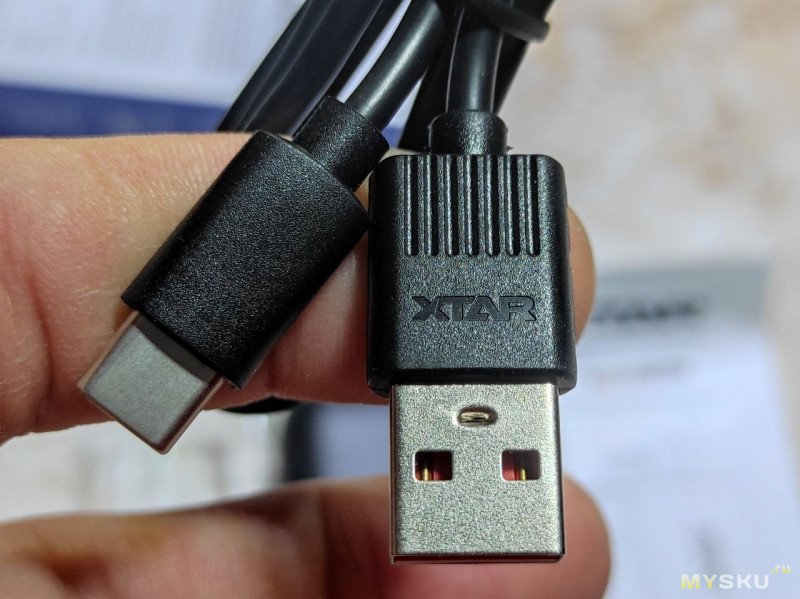

Кабель брендированный

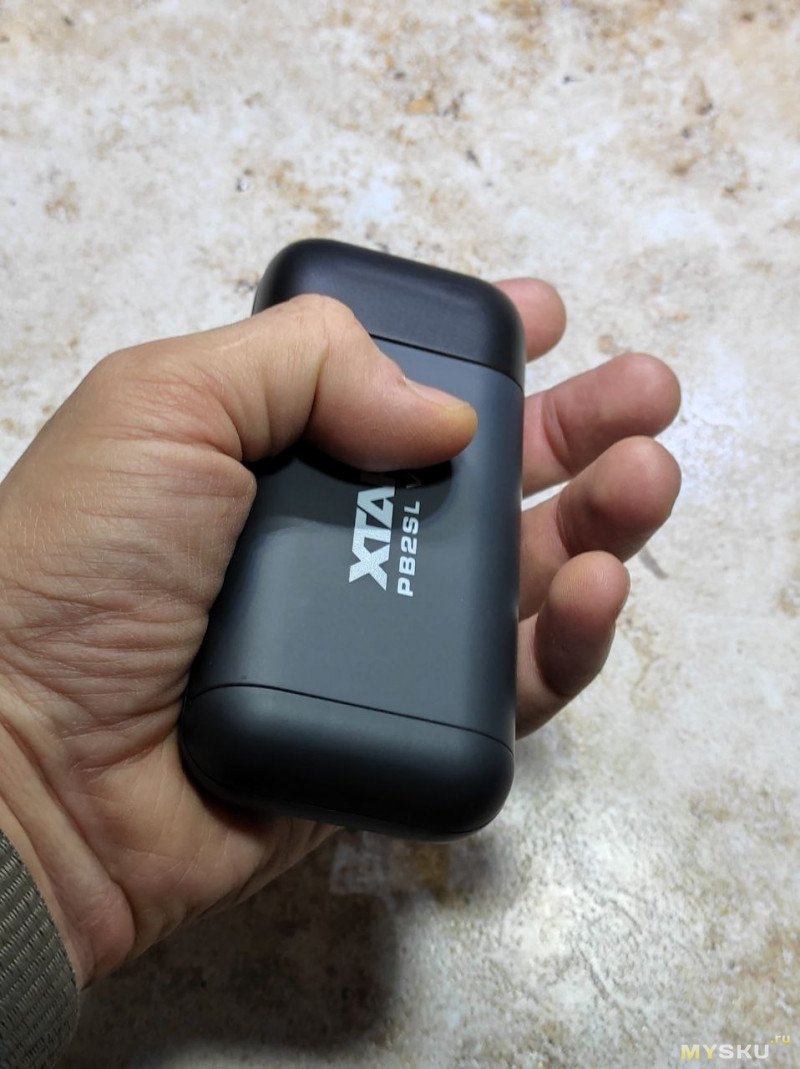

Повербанк удобно лежит в руке. Удобно положить в боковой или внутренний карман. В задний уже не пойдет, слишком толстый.

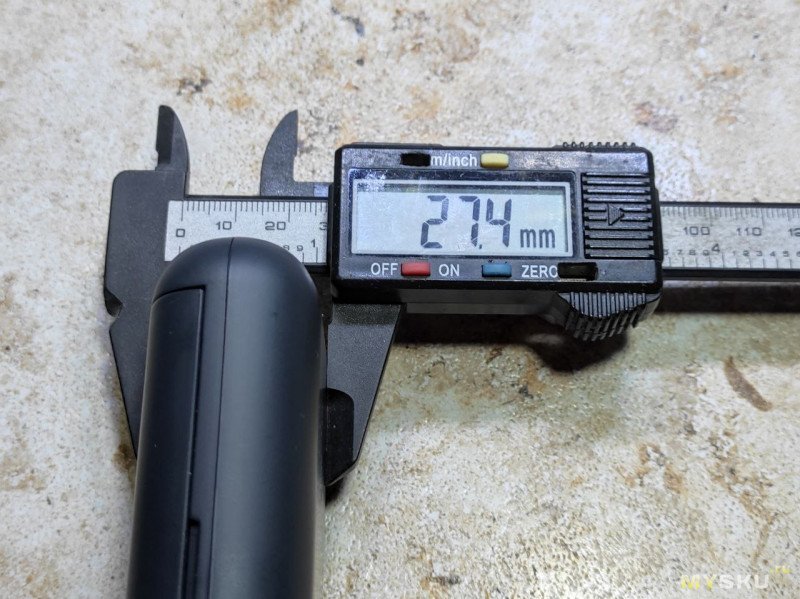

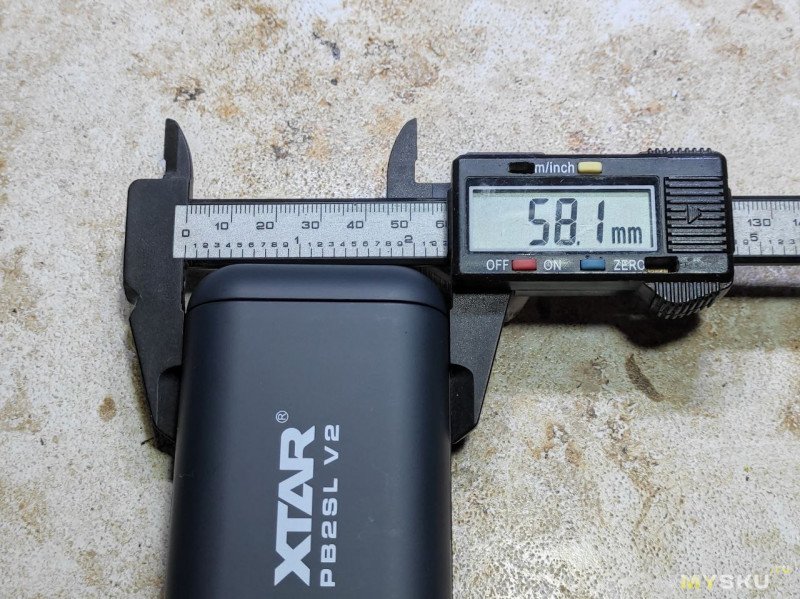

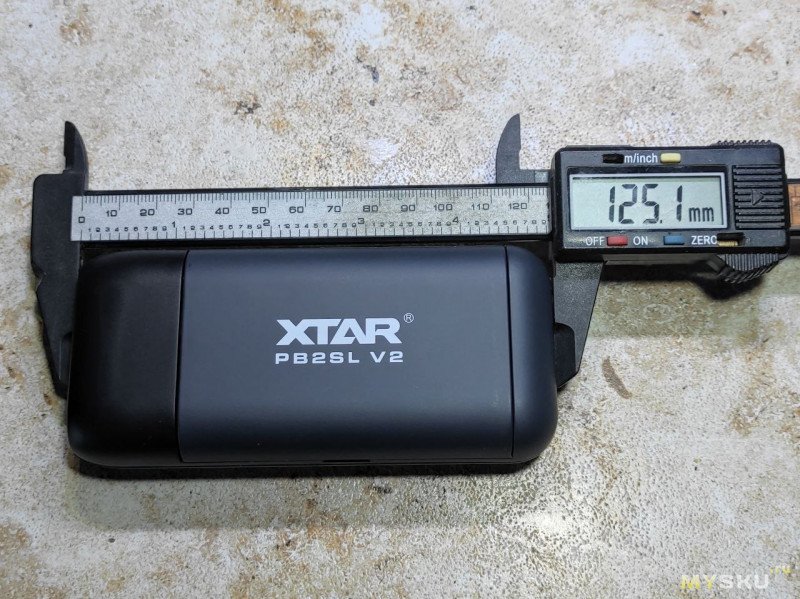

Размеры 125*58*27мм

На на задней стороне написаны основные параметры

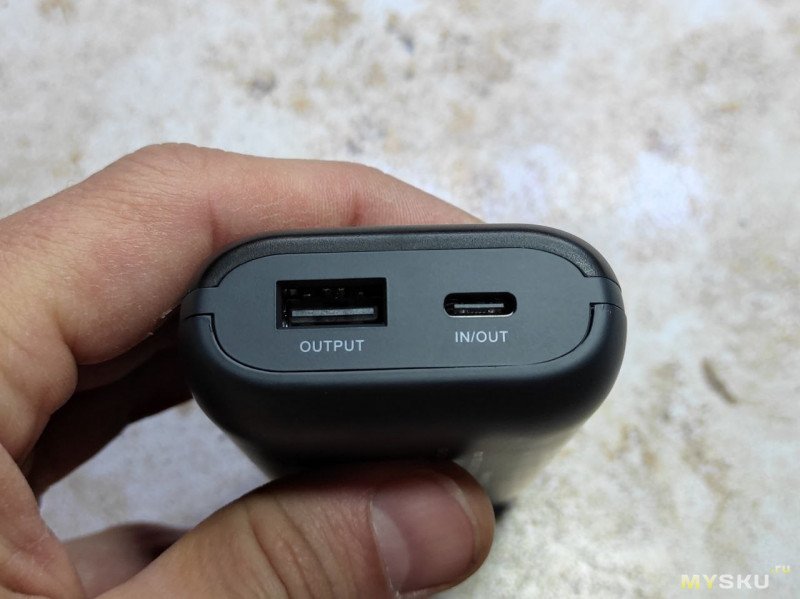

На верхней грани разъемы USB

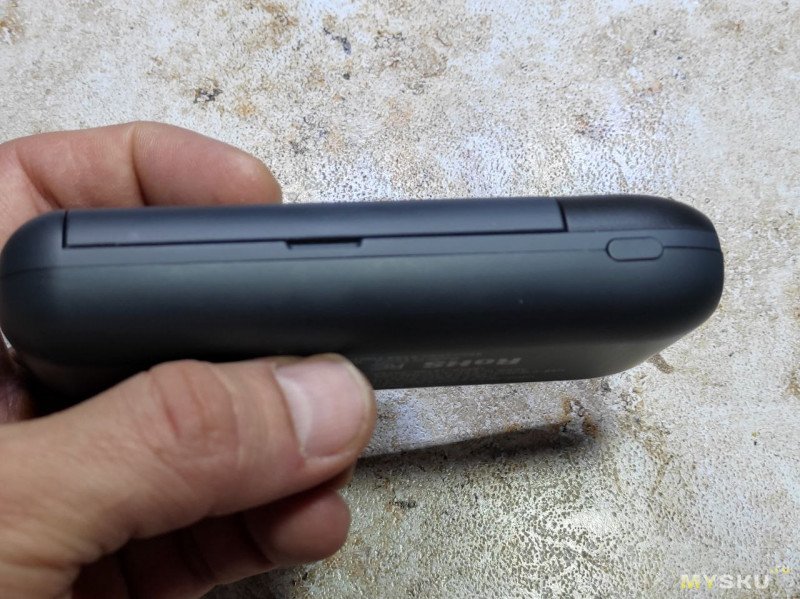

На боковой грани есть кнопка. Тут же видны углубления для открытия крышки.

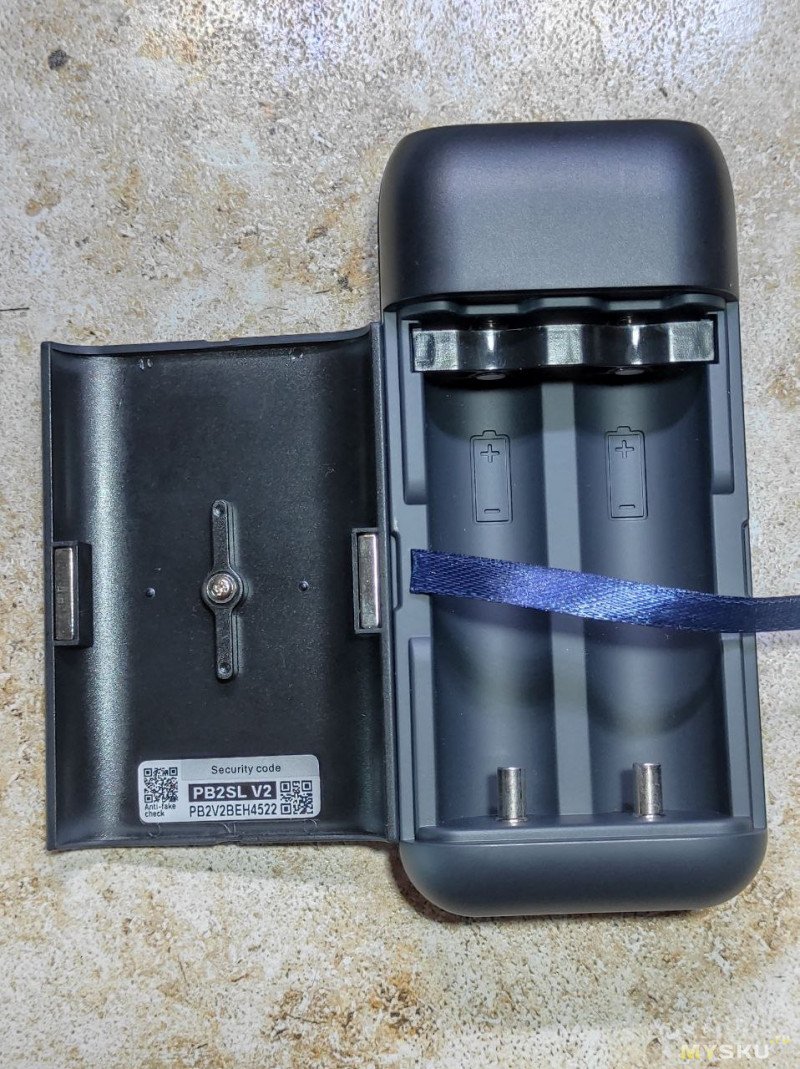

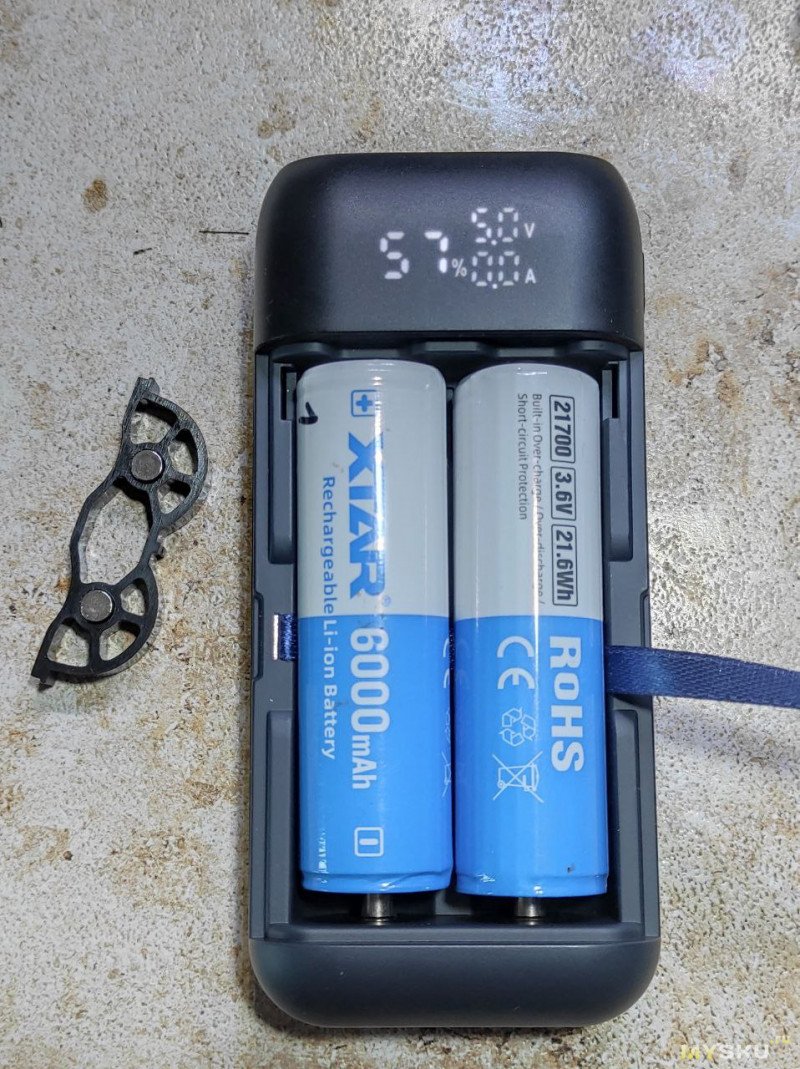

Крышка держится на магнитах, держится хорошо. Внутри есть ленточка, потянув за которую удобно вытаскивать аккумуляторы. В крышке есть деталь, которую нужно повернуть, чтоб аккумуляторы 18650 не болтались.

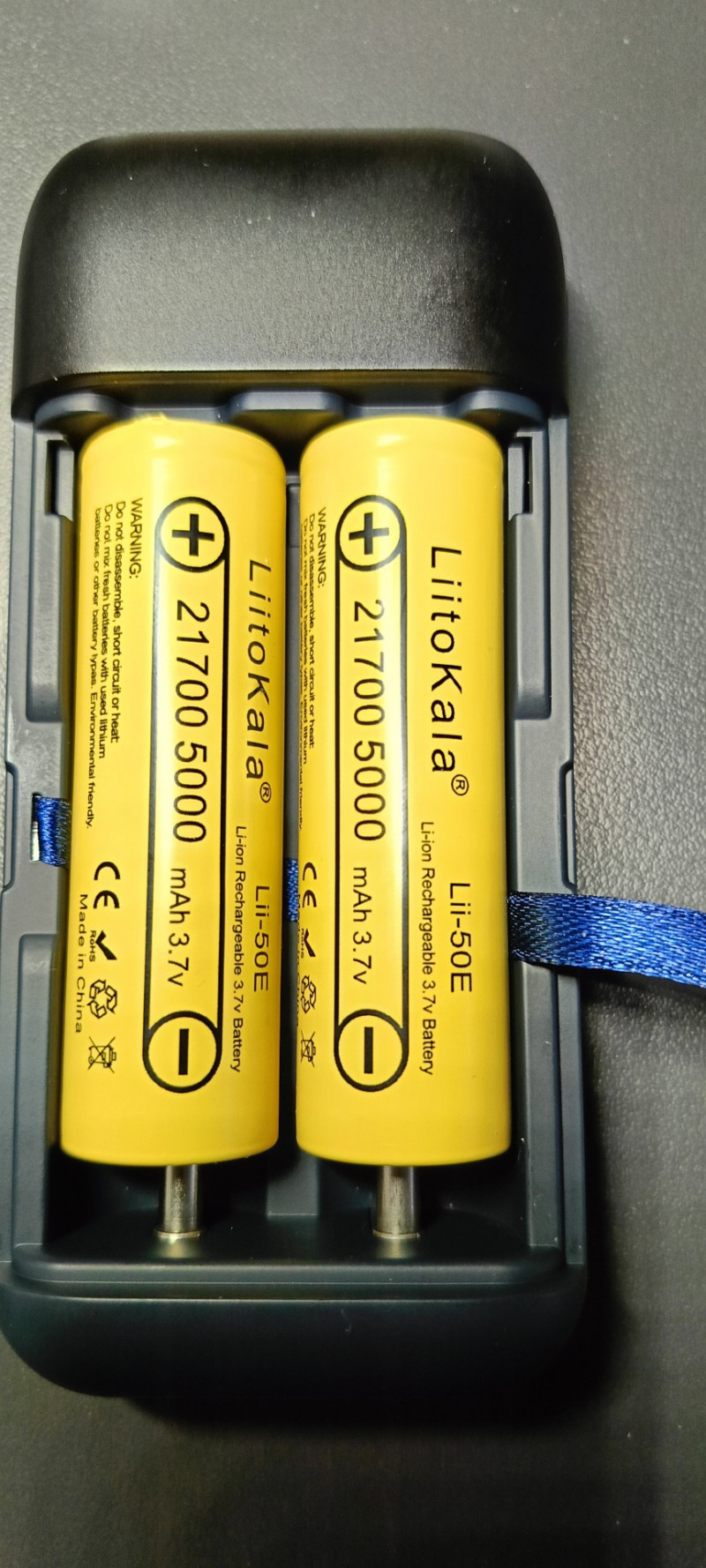

В верхней части повербанка есть проставка, которую нужно вытащить для установки аккумуляторов 21700.
Можно ставить как защищенные, так и незащищенные аккумуляторы.

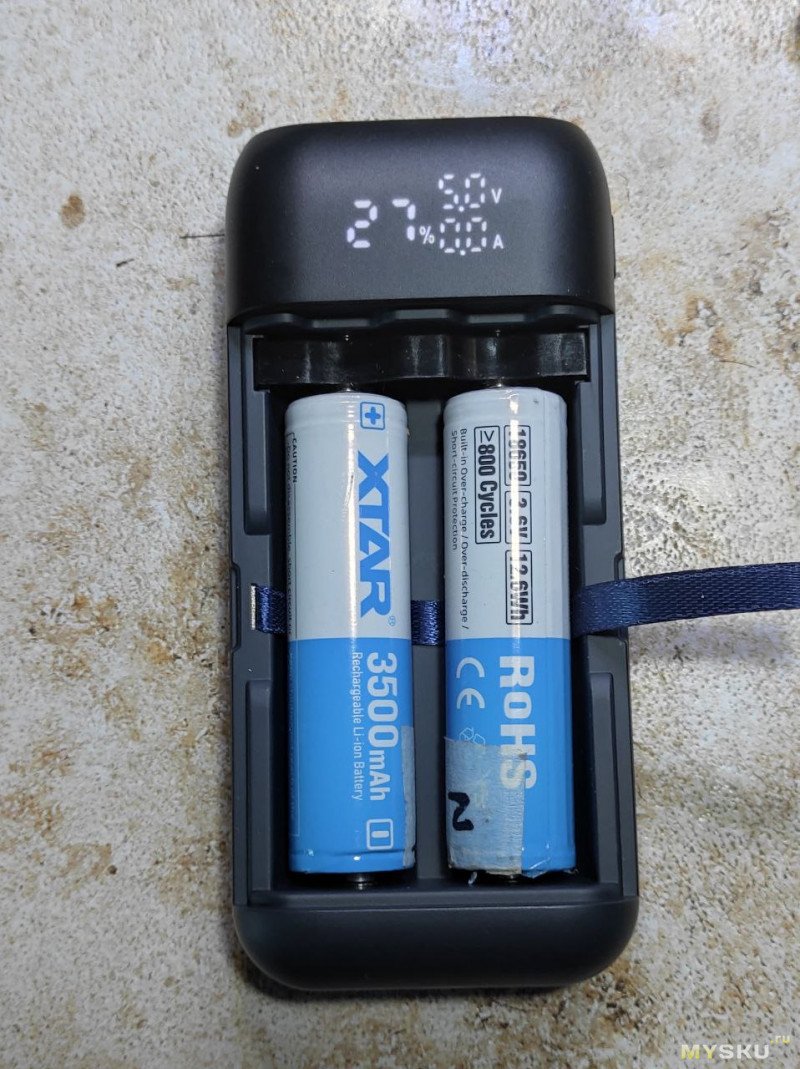

После установки акумуляторов повербанк показывает уровень заряда аккумуляторов, выходное напряжение и ток.

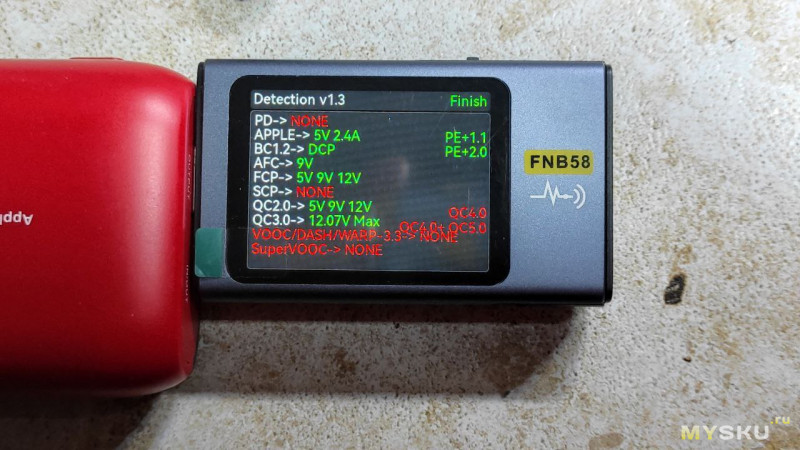

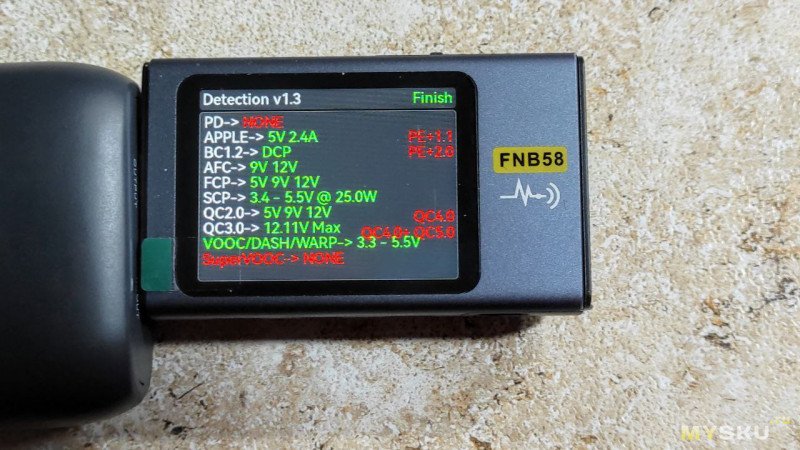

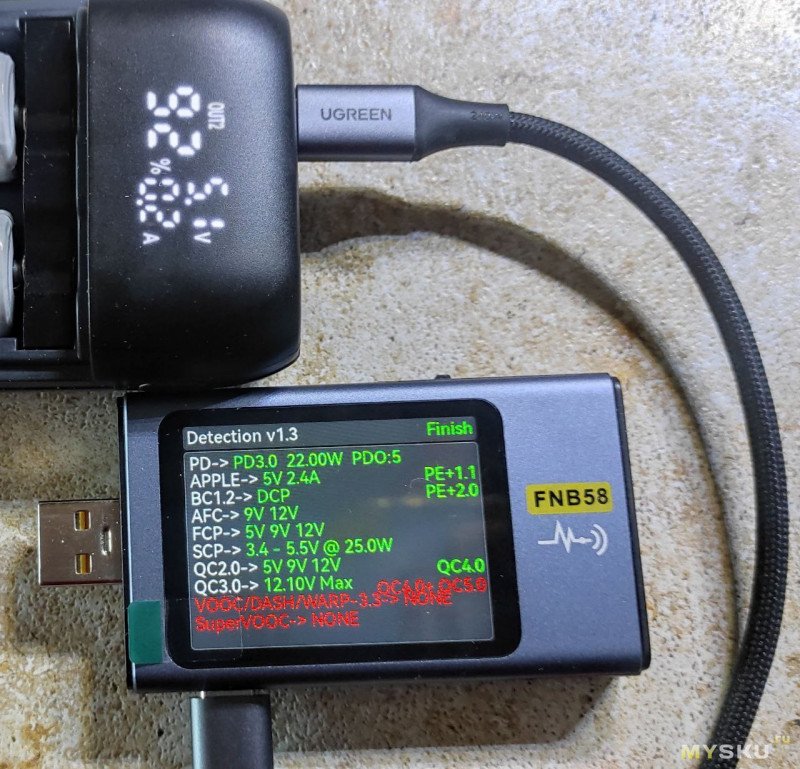

Протоколы, которые поддерживает повербанк,
выход А:
выход С:
Как он работает и управляется?
У повербанка одна кнопка, она включает и выключает повербанк и его выходы, она же управляет индикацией.

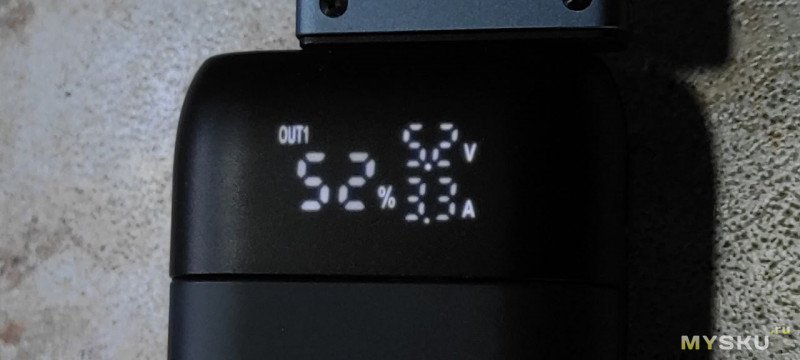

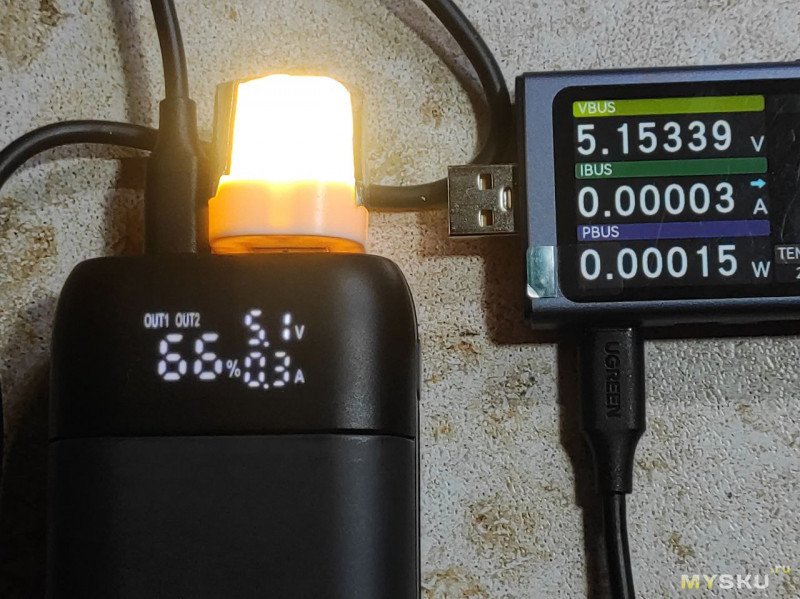

Если подключется нагрузка, то повербанк автоматически активируется и выдает напряжение на выход. При этом включается экран, показывает остаток заряда в процентах, ток, напряжение, OUT1 для USB A и OUT2 для USB-C. При зарядке на экране показывает IN.

Оба выхода могут работать вместе. Но оба выдают только 5 вольт.

Кнопка управляет индикацией, включает и выключает выходы.
— Удержание кнопки выключает выходы повербанка и выключает экран.

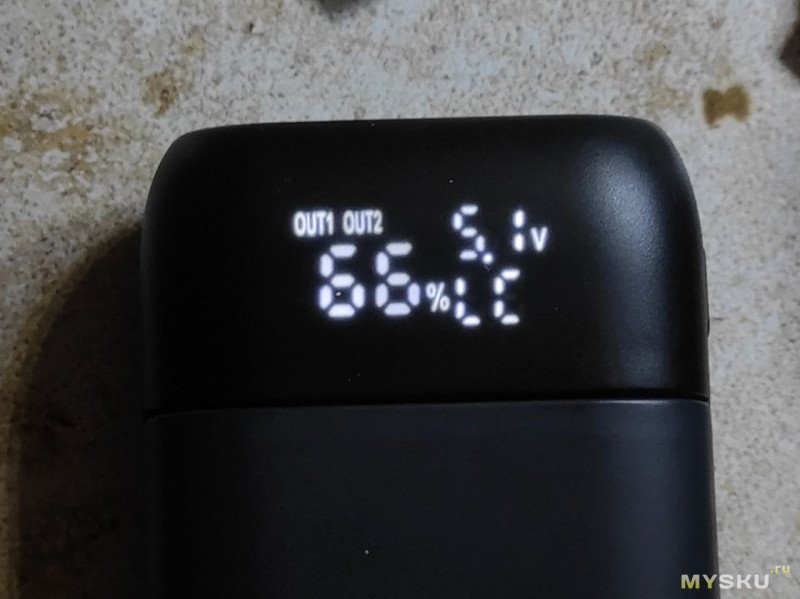

— Двойное нажатие включает режим малых токов. При этом загораются надписи OUT1, OUT2 и LC, что значит Low Current. Режим выключается либо двойным нажатием кнопки либо автоматически через 2 часа

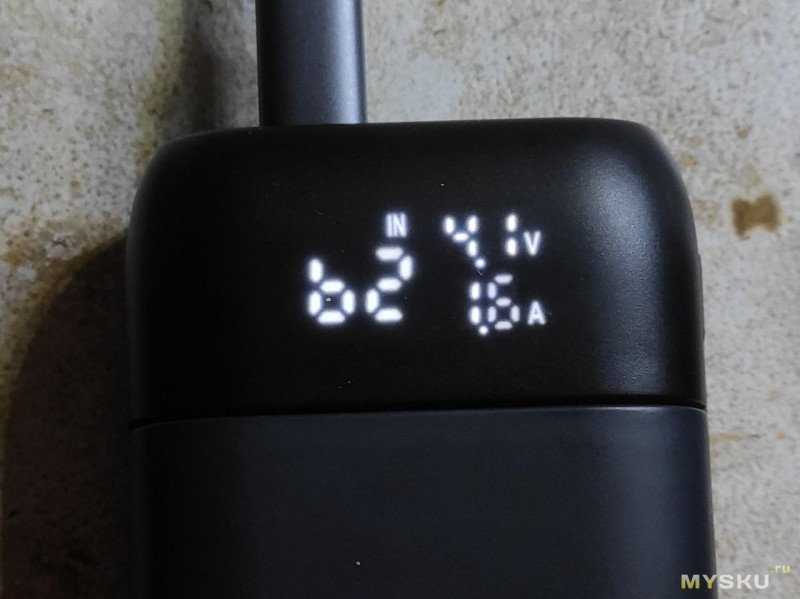

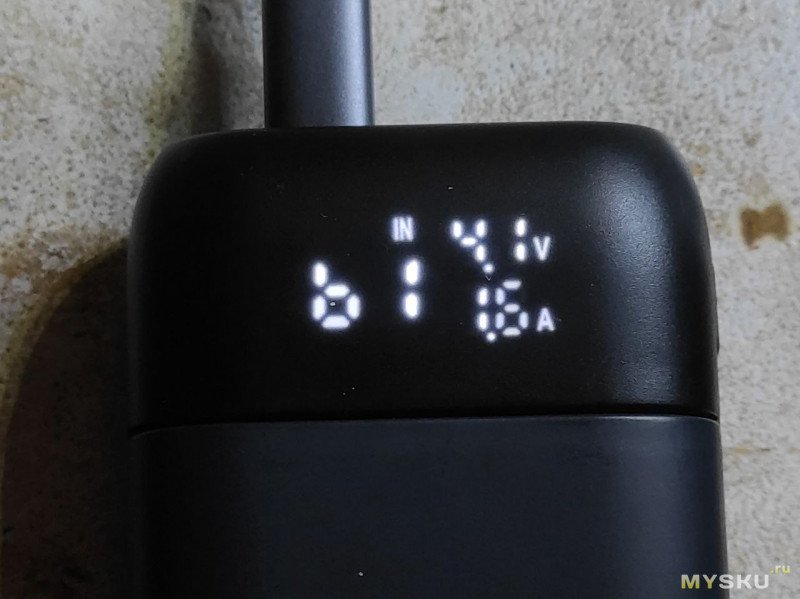

— В режиме заряда аккумуляторов короткие нажатия на кнопку позволяют посмотреть напряжение и ток на аккумуляторах, показывает B1, следующее нажатие B2. Следующее нажатие возвращает информацию об общем проценте заряда, входящем напряжении и токе заряда. Если установлен только один аккумулятор, то рядом с B1 или B2 покажет нули.


Если нет нагрузки примерно в течение минуты и не включен режим малых токов, то повербанк выключается.
Режим малых токов нужен для совсем малых токов. Например, тестер Fnirsi на картинках потребляет около 90-100мА и повербанк не выключается, пока тестер включен в разъем. То есть режим малых токов нужен для токов ниже 100мА.

Сквозная зарядка есть, но только при 5 вольт в обе стороны. То есть если при зарядке включить потребитель, то напряжение зарядки станет 5 вольт и отдать он сможет только 5 вольт.

Тестирую на разряд.

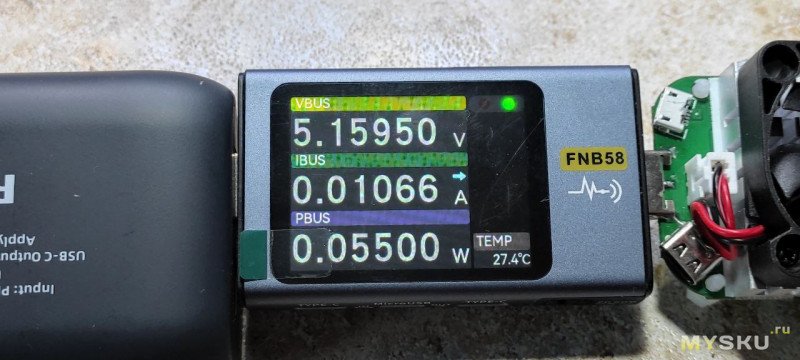

Выход А на холостом ходу выдает 5,15 вольта.

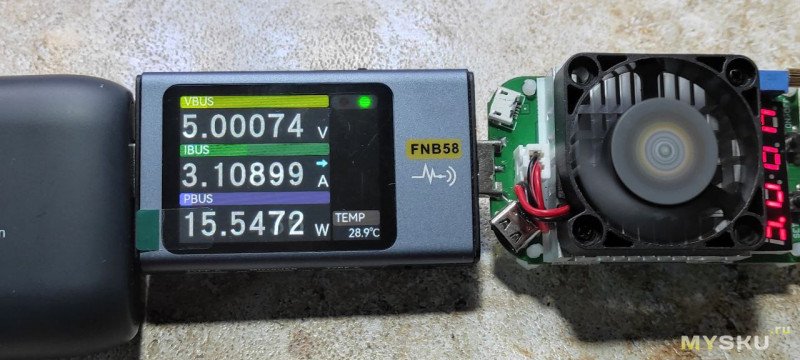

При нагрузке выше 3.1 ампера начинает проседать напряжение, до этого держит выше 5 вольт
При этом повербанк показывает ток, но вместо 3.1 показывает 3.3А, напряжение тоже завышает.

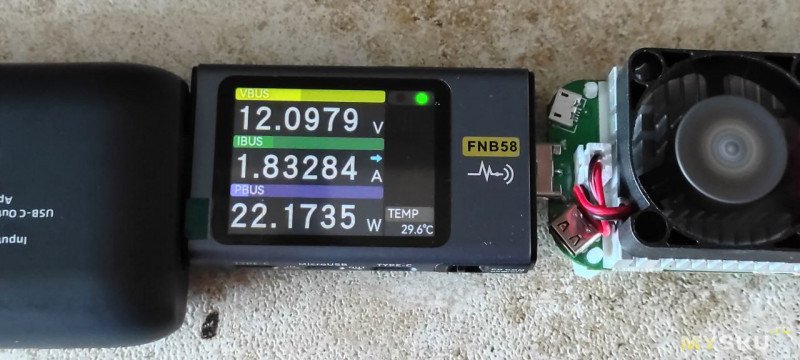

При напряжении 12 вольт может выдавать до 1.8А, то есть заявленные 22 ватта держит.

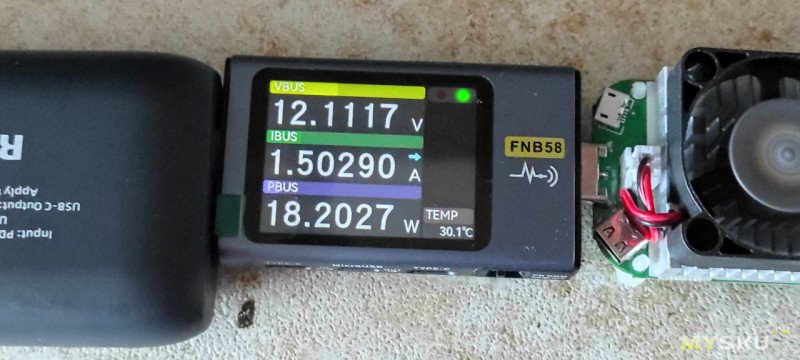

При 12 В заявленный ток 1.5А. Поставил на разряд этим током, разрядил с 100% до 40%, разряд шел около часа — повербанк не сбросил ток и не выключился.
При этом повербанк опять же завышает и напряжение и ток

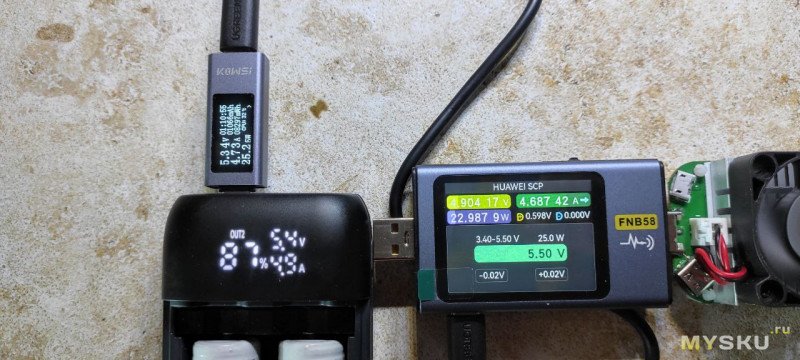

По протоколу SCP обещают до 4,5А. Переключил его в этот протокол, нагрузил на 4.5А.
На большом тестере видно, что напряжение 4,9 вольта, но на самом деле это просадка напряжения на кабеле. Потому что я поднял напряжение до 5,4 вольта и повербанк реально отдает 5,4 вольта, маленький тестер на выходе это показывает. То есть повербанк отдает заявленные 25 ватт по протоколу SCP.

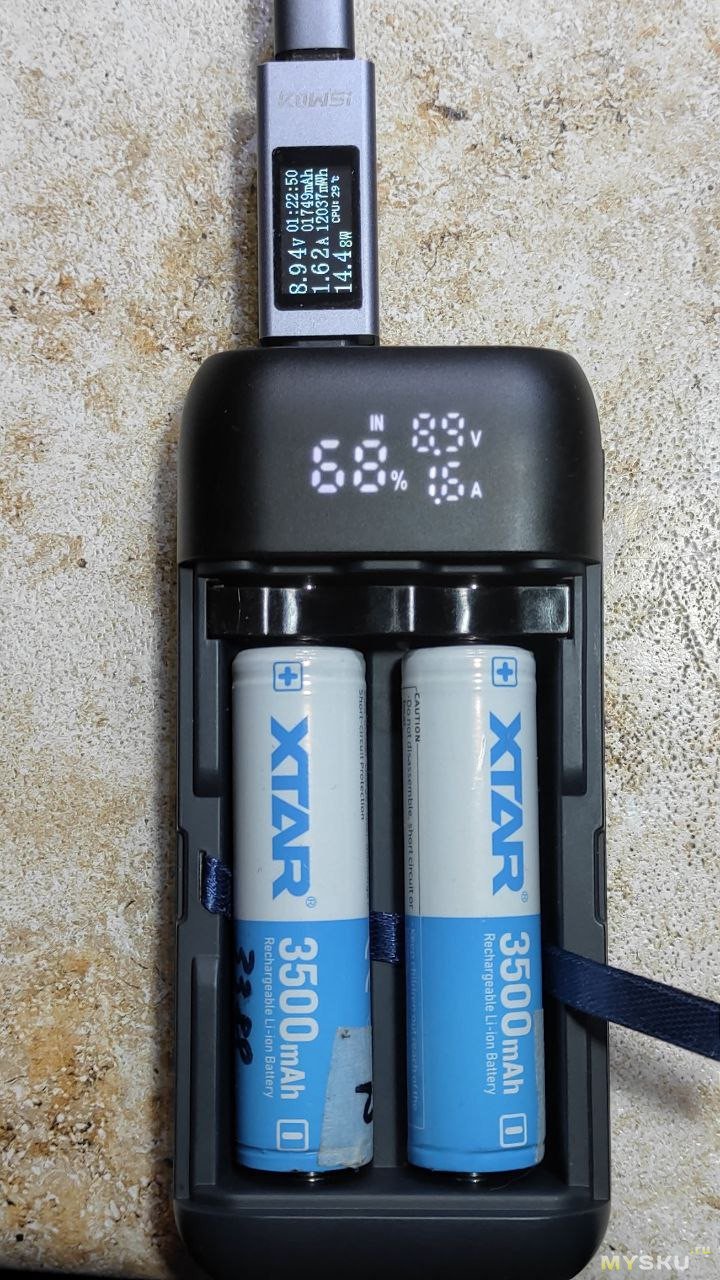

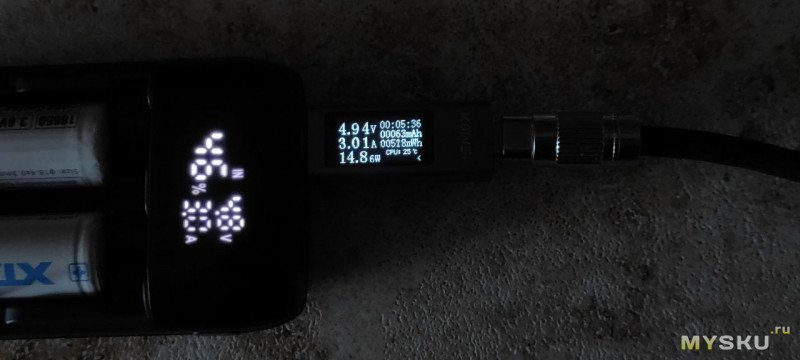

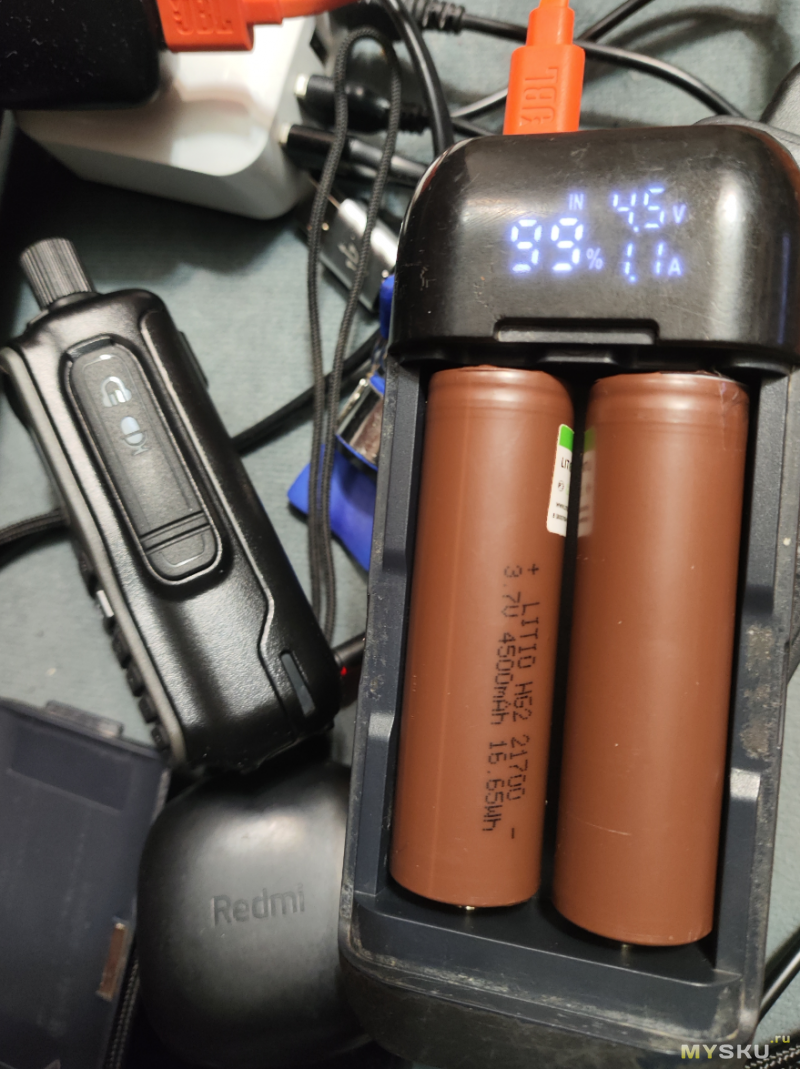

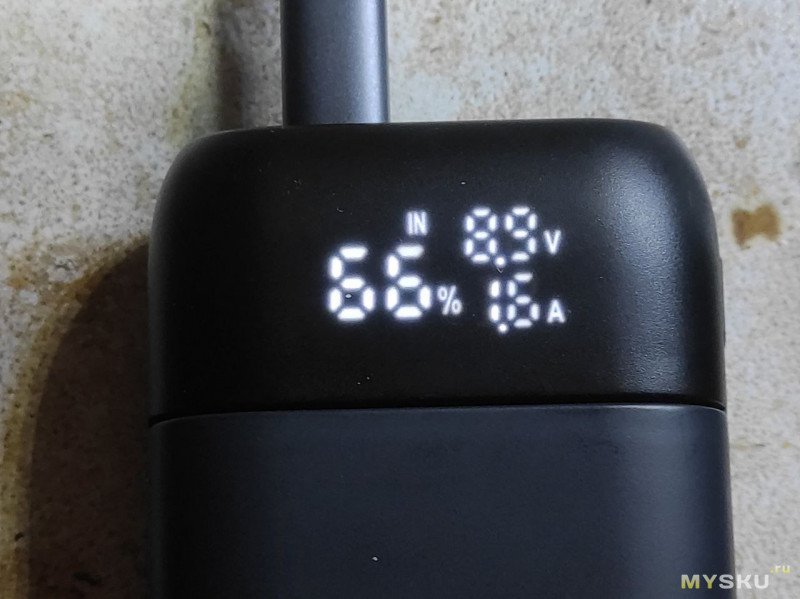

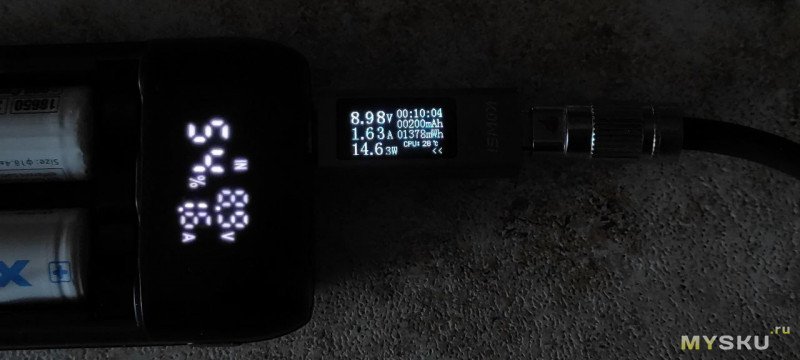

Что по поводу заряда и разряда аккумуляторов в этом устройстве? Если установлен один аккумулятор, то заряжает напряжением 5 вольт и ток 1,7А. Если установлено два, то льет ток 3А при 5В или 1,6А при 9В. В обоих случаях 15 ватт.

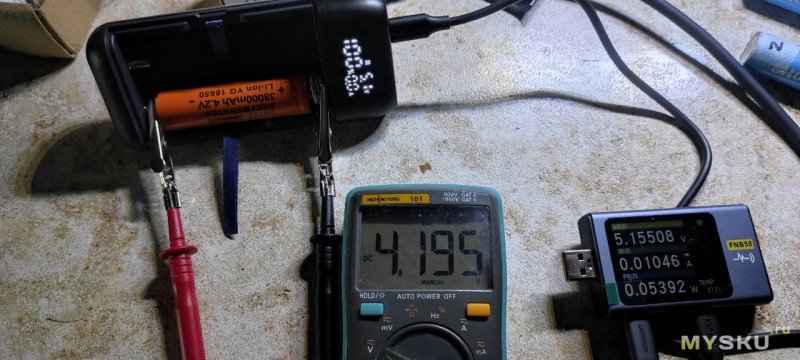

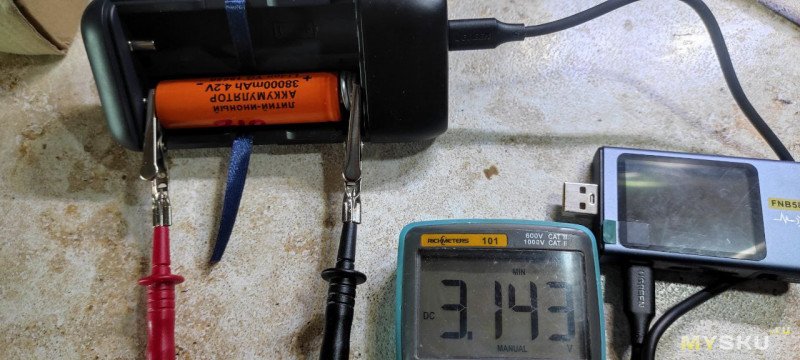

Уровни заряда и разряда аккумулятора 4,195 и 3,14В

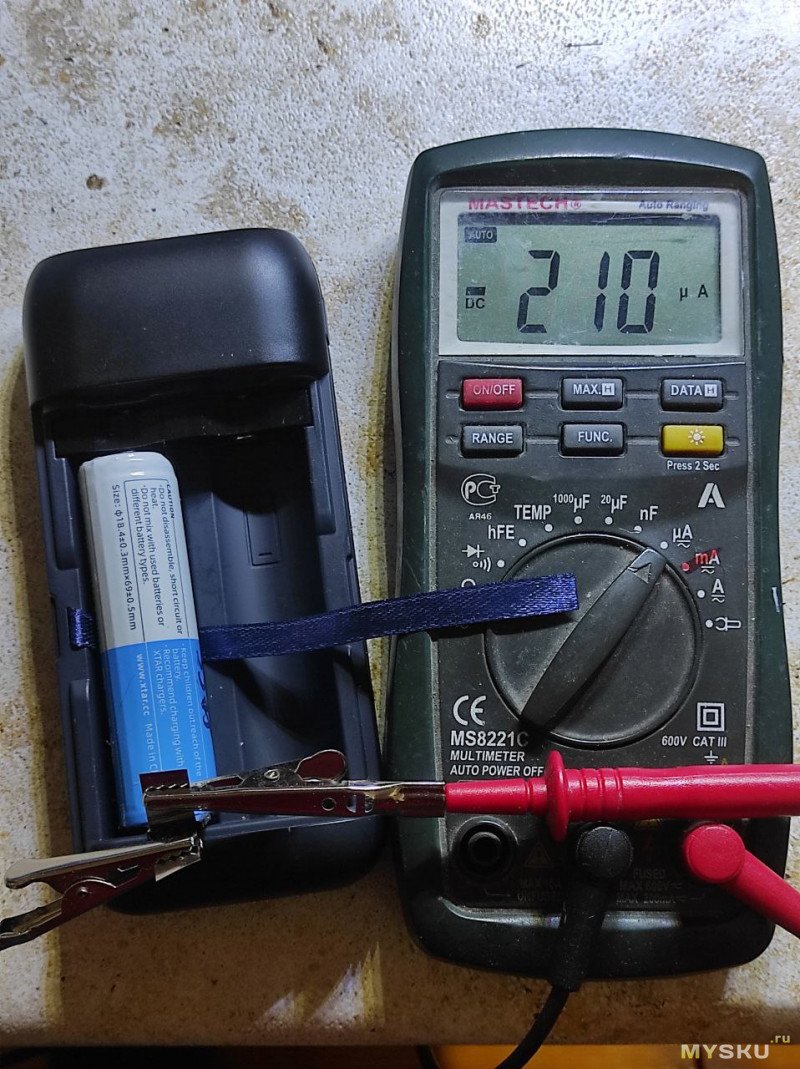

Можно ли хранить аккумуляторы в этом повербанке, не разрядит ли он их? Я измерил ток потребления повербанка — 0,2мА. То есть аккумулятор емкостью 5000мАч полностью разрядится за 3 года.
Что изменилось в новой версии?
Внешность осталась такой же. Я поменял крышки, они взаимозаменяемы. Размеры одинаковы.
У новой крышка более матовая, у старой она прозрачнее.

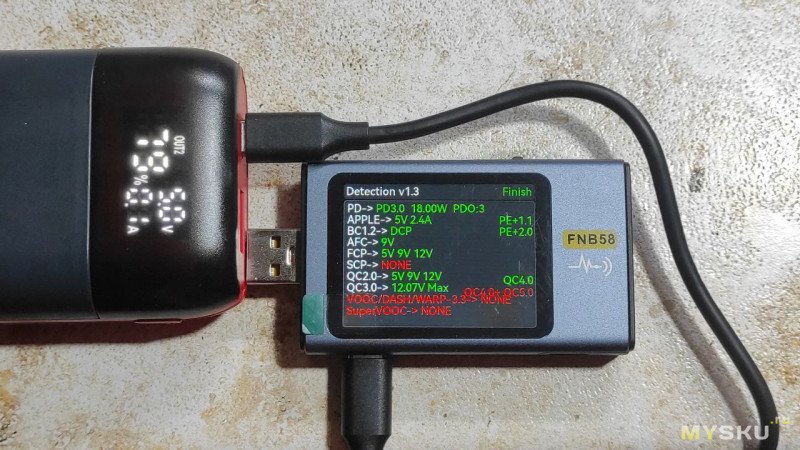

В зарядке второй версии чуть больше протоколов зарядки. В этой есть SCP, в первой версии ее не было.

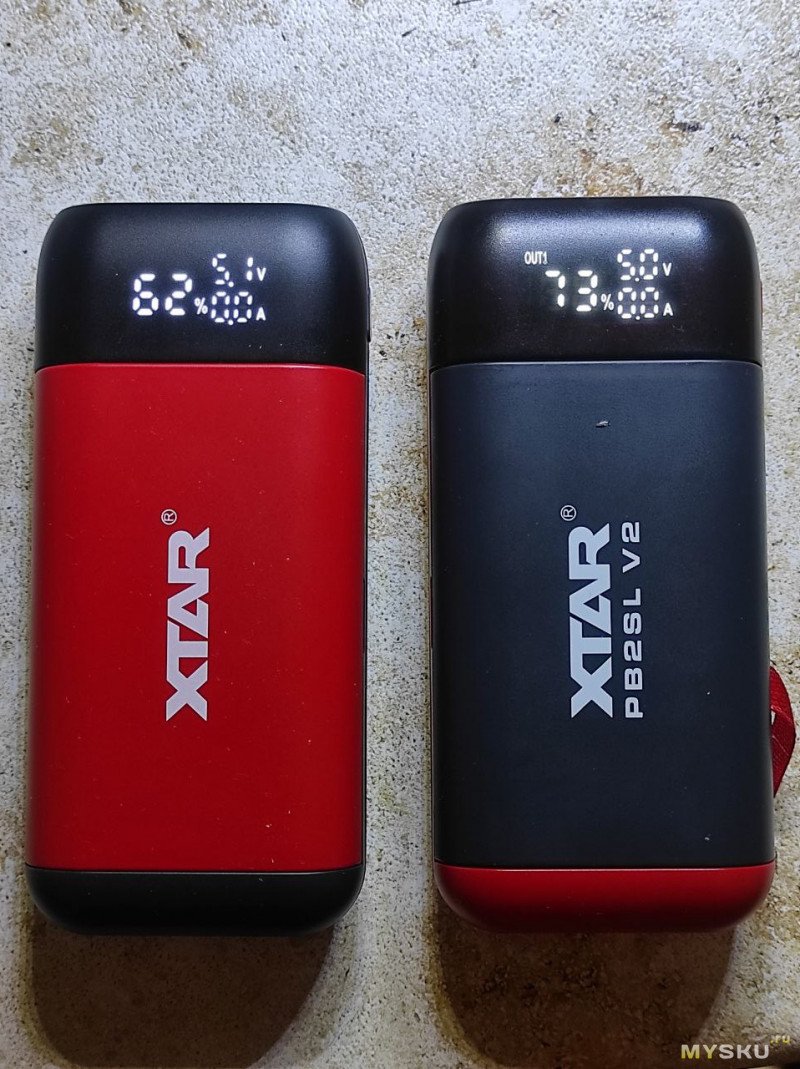

Слева старая версия, справа новая
Выход А:

Выход С:

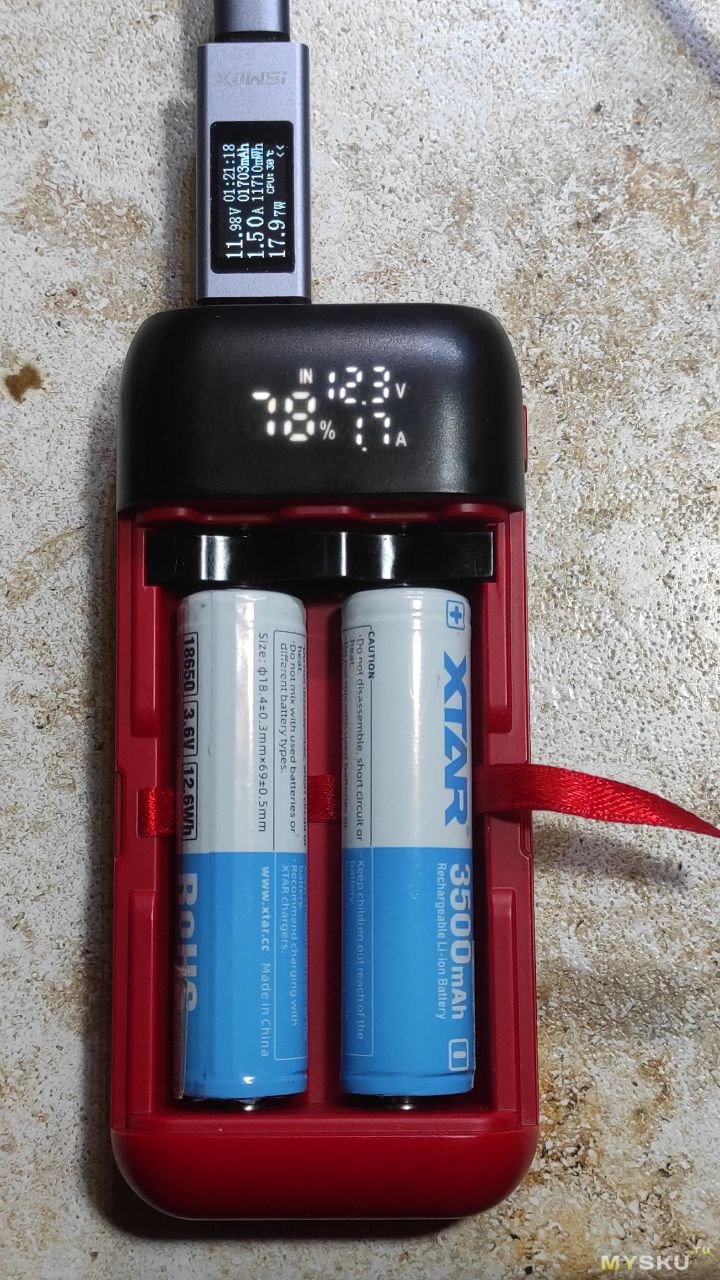

Зарядка элементов у новой версии слабее, чем у старой. Поставил одни и те же аккумы в первую и вторую, старая заливает 1,5А при 12В, новая 1,6А при 9В. То есть 18 и 15 ватт, старая заряжает аккумы мощнее.


Есть разница в отдаваемой мощности. Старая выдавала максимум 20 вольт и перегревалась. Норма для нее это 18 ватт. Новая может выдавать до 25 ватт и нормально работает на 22 ватта.
В общем если разница и есть, то она незначительна. Что первая, что вторая версия хороша, как повербанк и как зарядка. С точки зрения отдачи энергии и протоколов чуть лучше новая версия, с точки зрения скорости зарядки аккумуляторов лучше первая, старая версия. Ну и в новой версии добавили пару протоколов.
В общем если нужно взять с собой повербанк на 20 ватт с большой емокостью, то это как раз то, что нужно. Потому что с этим повербанком можно взять несколько 18650 или лучше 21700 и это обеспечит дополнительным запасом энергии. А если повербанк нужен на 1 зарядку телефона, то можно взять только его без запасных элементов.
