Мелкий преобразователь напряжения со смешной ценой.
Позиционируется как регулятор скорости для вентиляторов.
Заявлено 4-12В вход, 2.4-8В выход и до 5Вт.
Это именно повышающе-понижающий стабилизированный преобразователь с sepic топологией, а не шим-регулятор оборотов.

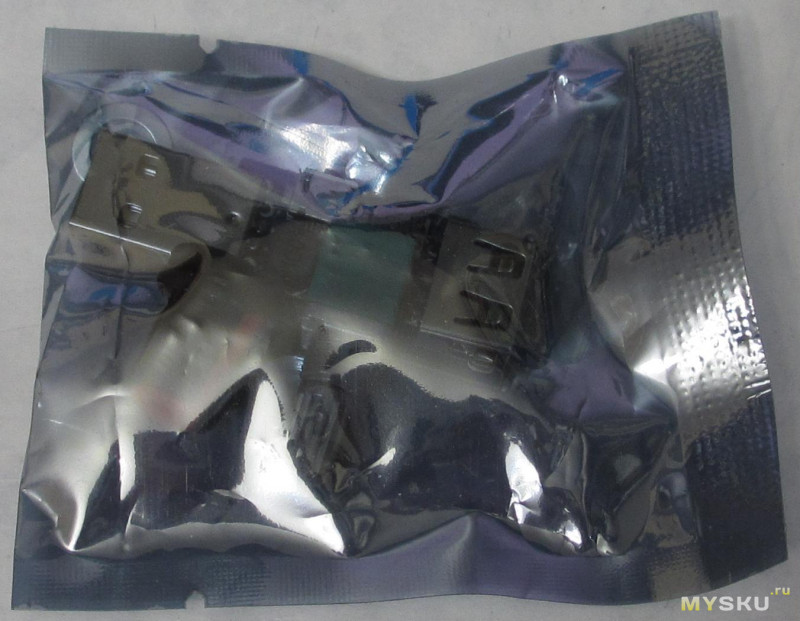

Упакован в запаянный антистатический пакетик.

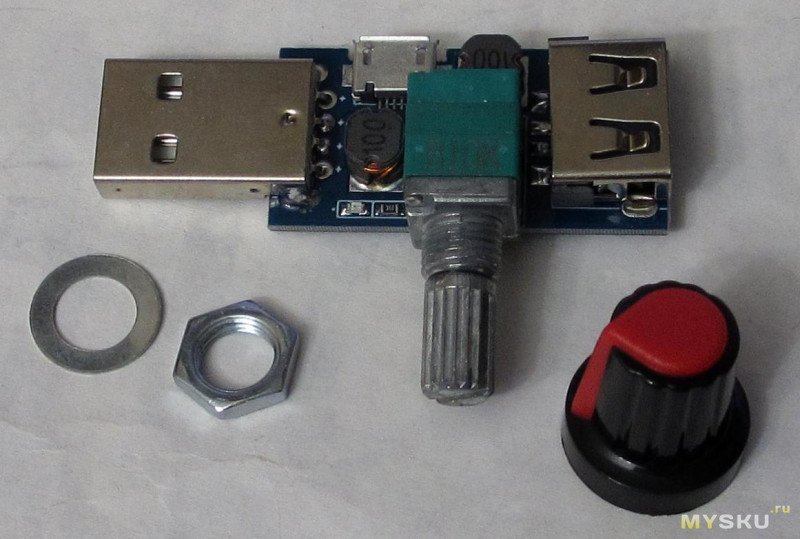

Комплект включает ручку на переменный резистор:

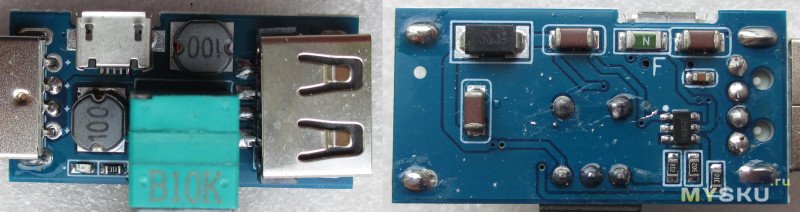

Конструктивно платка с входным usb-Am и micro-usb разьемами, и выходным usb-Af.
Напряжение настраивается однооборотным переменным резистором со встроенным выключателем.
На входе стоит предохранитель на 2A.
Фактический диапазон выходных напряжений составил 2.5-8.5В.

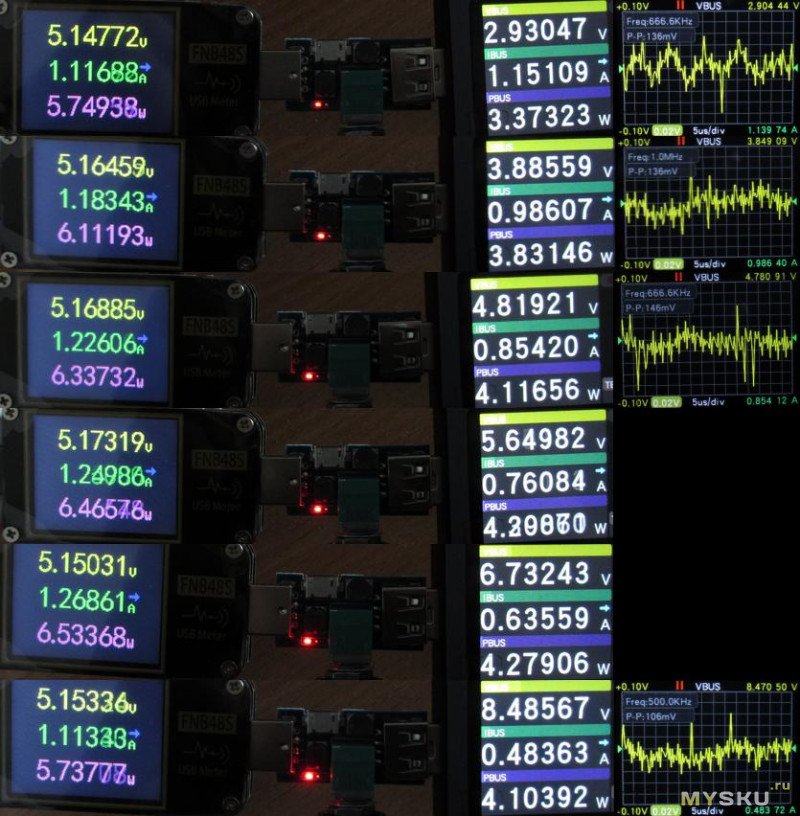

Вход-выход под максимальной нагрузкой, при дальнейшем повышении выходное напряжение достаточно резко начинает падать.
кпд 58-71% и повышается с ростом выходного напряжения.
пульсации достигают 150-200мВ.

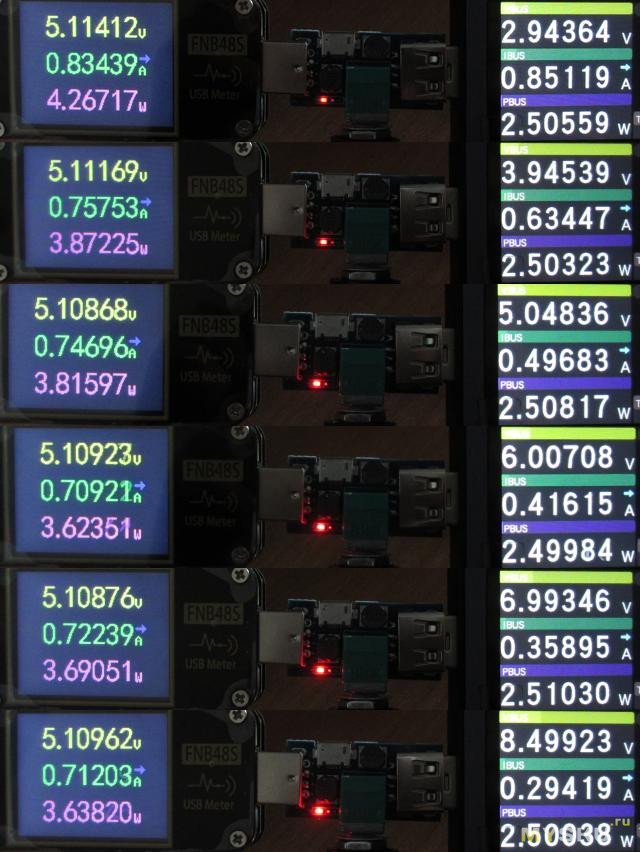

Зафиксировал выходную мощность на 2.5Вт, это уже приемлемый тепловой режим:
кпд здесь выше, 64-69%, кроме минимального напряжения, там все те же 58%.
Максимум (ниже которого напряжение проваливается) от 3 и 12В на входе, на выходе 5В и максимальные ~8.5В, использовать в таком режиме сколь-либо продолжительное время нельзя ввиду перегрева:

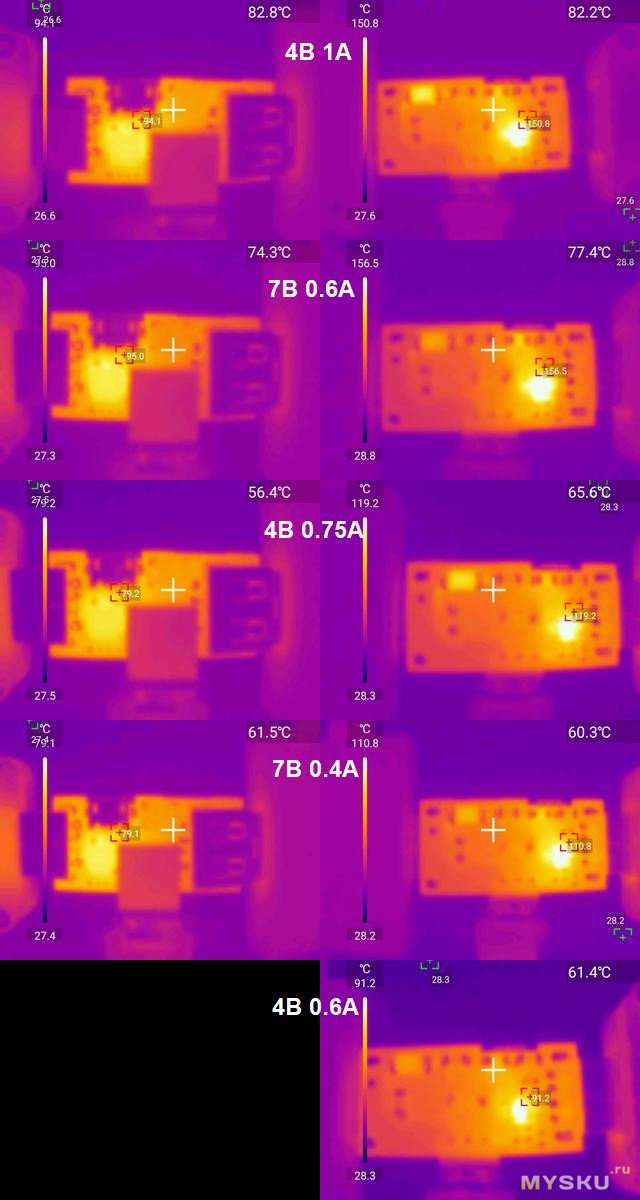

Нагрев в некоторых режимах. Сильнее всего греется шим-контроллер (то, что один дроссель заметно горячее второго — именно его заслуга, он находится с обратной стороны платы) и при выходной мощности порядка 4-4.5Вт разогревается до 150C. При мощности ~3Вт температура составляет ~110С, при 2.5Вт уже более-менее приемлимые ~90C:

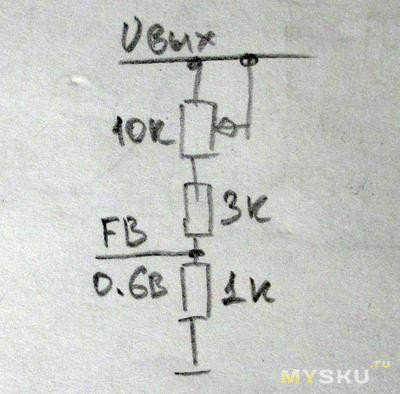

upd. По поводу изменения диапазона напряжений — цепочка обратной связи выглядит так:
соответственно нижнее плечо 1к, верхнее от 3к до 13к.
(10к+3к+1к)/1к*0.6В=8.4В — максимум
(3к+1к)/1к*0.6В=2.4В — минимум
для повышения напряжений уменьшаем 1к или увеличиваем 3к.
для снижения наоборот.

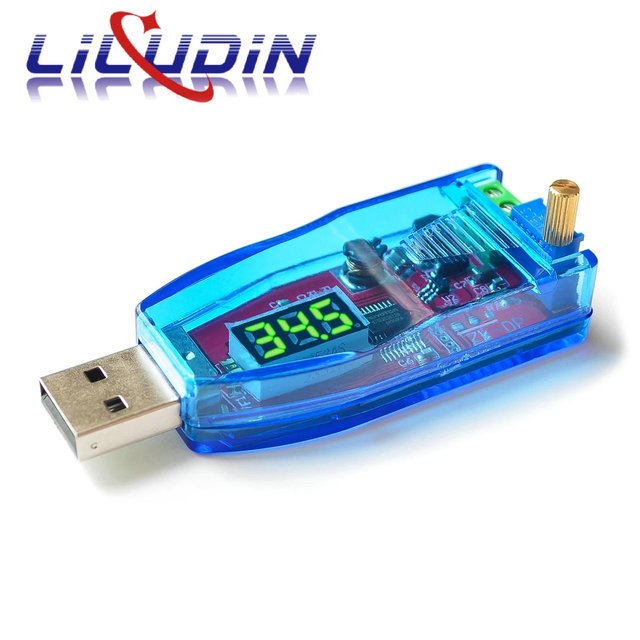

p.s. у данного преобразователя есть родственник, с большим диапазоном выходных напряжений, клеммником на выходе, регулировкой многооборотным подстроечным резистором и индикатором напряжения.
С максимальной мощностью при питании от 5В преувеличили, в остальном вполне работоспособен.
Разумеется подключать к нему что попало, рассчитанное на 5В, не стоит, хоть и механически этому ничто не препятствует.
Позиционируется как регулятор скорости для вентиляторов.
Заявлено 4-12В вход, 2.4-8В выход и до 5Вт.
Это именно повышающе-понижающий стабилизированный преобразователь с sepic топологией, а не шим-регулятор оборотов.
Упакован в запаянный антистатический пакетик.
Комплект включает ручку на переменный резистор: Конструктивно платка с входным usb-Am и micro-usb разьемами, и выходным usb-Af.
Напряжение настраивается однооборотным переменным резистором со встроенным выключателем.
На входе стоит предохранитель на 2A.
Фактический диапазон выходных напряжений составил 2.5-8.5В. Вход-выход под максимальной нагрузкой, при дальнейшем повышении выходное напряжение достаточно резко начинает падать.
кпд 58-71% и повышается с ростом выходного напряжения.пульсации достигают 150-200мВ.
Зафиксировал выходную мощность на 2.5Вт, это уже приемлемый тепловой режим:
кпд здесь выше, 64-69%, кроме минимального напряжения, там все те же 58%.Максимум (ниже которого напряжение проваливается) от 3 и 12В на входе, на выходе 5В и максимальные ~8.5В, использовать в таком режиме сколь-либо продолжительное время нельзя ввиду перегрева:
Нагрев в некоторых режимах. Сильнее всего греется шим-контроллер (то, что один дроссель заметно горячее второго — именно его заслуга, он находится с обратной стороны платы) и при выходной мощности порядка 4-4.5Вт разогревается до 150C. При мощности ~3Вт температура составляет ~110С, при 2.5Вт уже более-менее приемлимые ~90C:
upd. По поводу изменения диапазона напряжений — цепочка обратной связи выглядит так:
соответственно нижнее плечо 1к, верхнее от 3к до 13к.(10к+3к+1к)/1к*0.6В=8.4В — максимум
(3к+1к)/1к*0.6В=2.4В — минимум
для повышения напряжений уменьшаем 1к или увеличиваем 3к.
для снижения наоборот.
p.s. у данного преобразователя есть родственник, с большим диапазоном выходных напряжений, клеммником на выходе, регулировкой многооборотным подстроечным резистором и индикатором напряжения.
С максимальной мощностью при питании от 5В преувеличили, в остальном вполне работоспособен.
Разумеется подключать к нему что попало, рассчитанное на 5В, не стоит, хоть и механически этому ничто не препятствует.
Самые обсуждаемые обзоры
| +200 |
7131
173
|
| +26 |
1538
45
|
| +76 |
3972
101
|
чтобы уменьшить\увеличить скорость (меньше шумят)
и сними она хорошо работает ^_^ давно такой покупал
работает мини ЛБП от 18650, ОЧЕНЬ удобно при питании всякой DIY мелочевки, 5-10 см проводок и все, никаких лишних длинных хвостов на столе.
И даже в корпусе
Ссылки чисто для примера
По 66 руб еще остался лот
=====
еще вопрос, а там нету последовательно с переменником резистора-ограничителя? До 9....9.5 V можно дотянуть?
в делителе можно менять оба плеча в обе стороны, не вижу препятствий. до 9 и выходные емкости скорее всего менять не нужно.

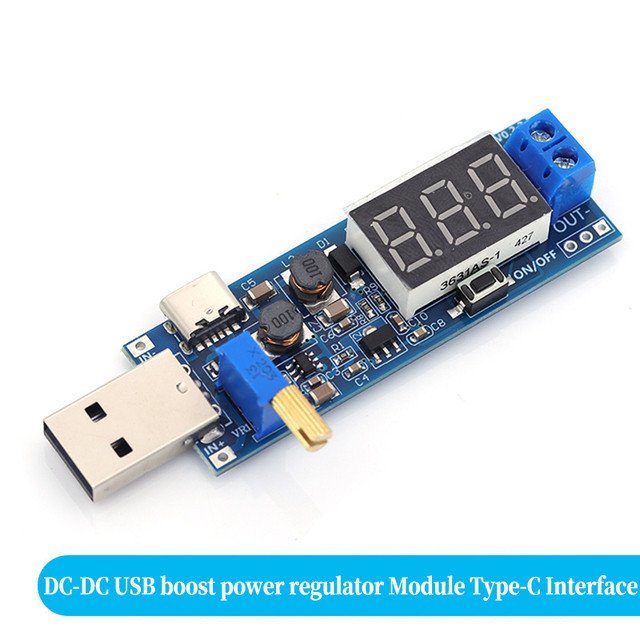

вот тот, что с индикатором, почти до 30 умеет.
