Мини-нагрузка для предотвращения “засыпания” источников питания без слаботочного режима

Думаю, многие сталкивались с неприятной ситуацией, когда ставишь на зарядку какое-нибудь мелкое устройство, а источник просто отключается, и зарядка не идет. У меня дома два таких “вредных” источника — зарядка 30 Вт и павербанк 30Ач 22,5 Вт, оба от Baseus. Они не видят нагрузку вплоть до 0,05 А и отключаются в течение 20 сек. И вроде как невелика беда, но у жены часы и кейс гарнитуры в начале заряда потребляют как раз 0,03-0,04 А и просто не успевают выйти на большее потребление до отключения зарядного устройства. Вот в таких ситуациях и призвано помогать обозреваемое устройство

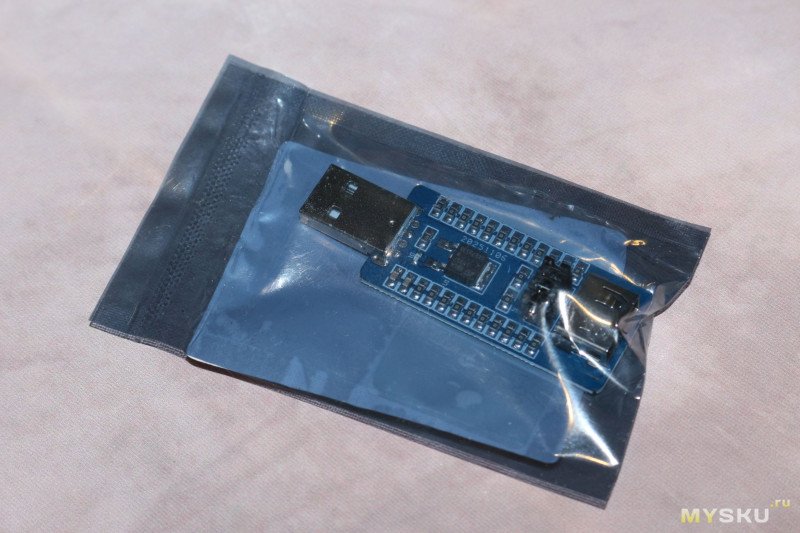

Платка приходит упакованной в антистатический пакет.

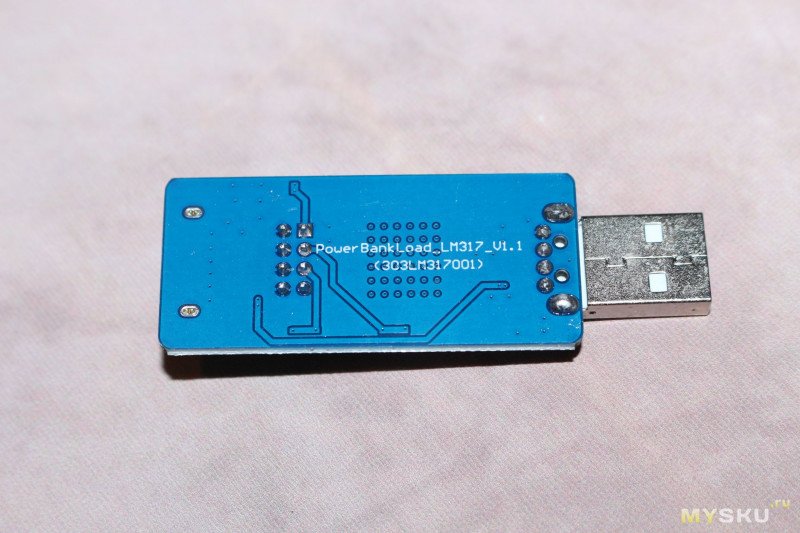

Устройство представляет собой кусок голубого текстолита со скругленными краями и разъемами USB-A папа/мама на торцах.

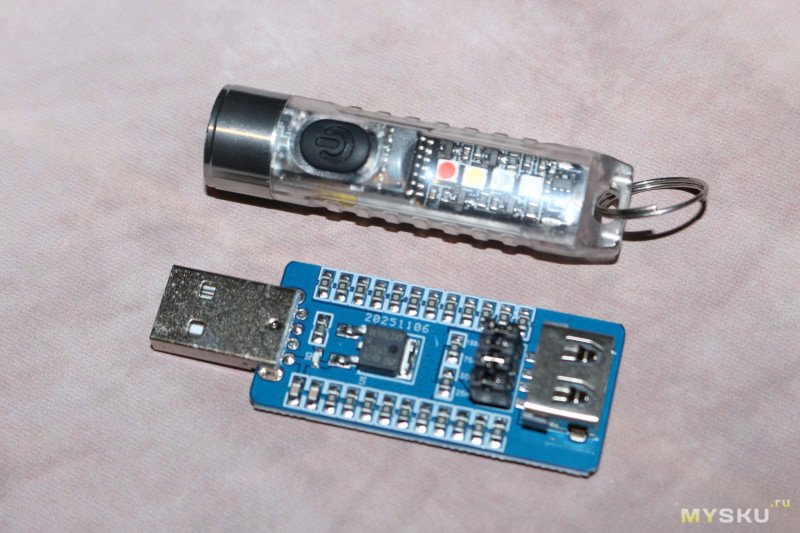

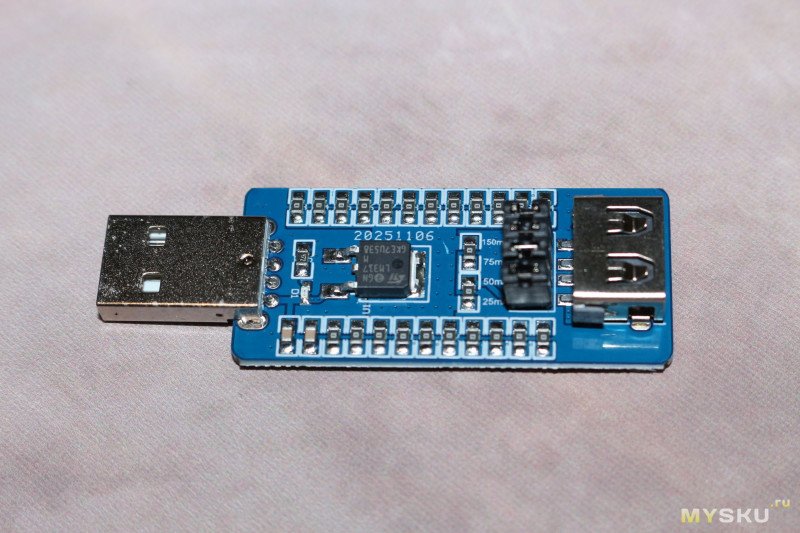

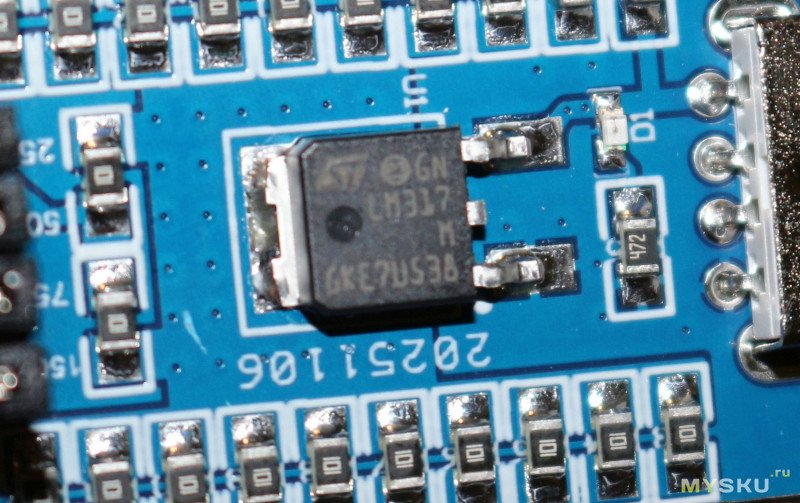

На плате распаяны кучка SMD резисторов, несколько конденсаторов и стабилизатор напряжения LM317.


Задняя часть элементов не содержит.

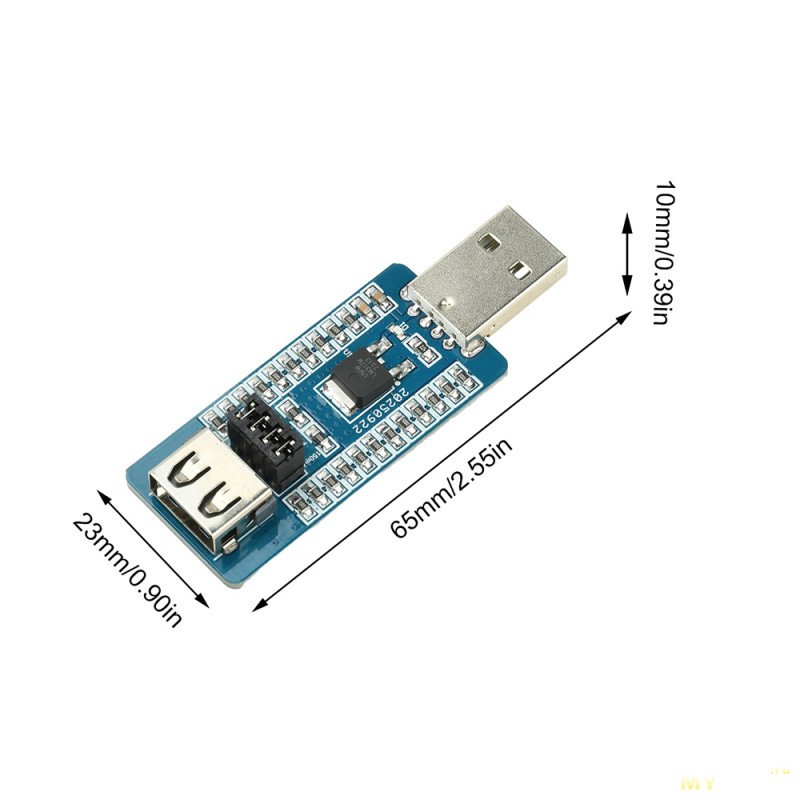

Размеры платы. В длину сравнима со среднестатистическим фонариком-брелком.

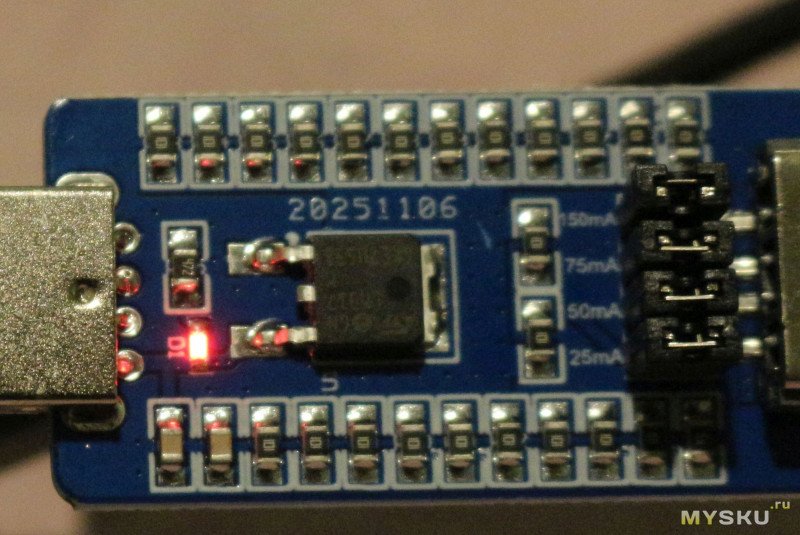

Управление производится установкой/снятием перемычек. Их всего четыре, каждая устанавливает фиксированное значение сопротивления нагрузки.

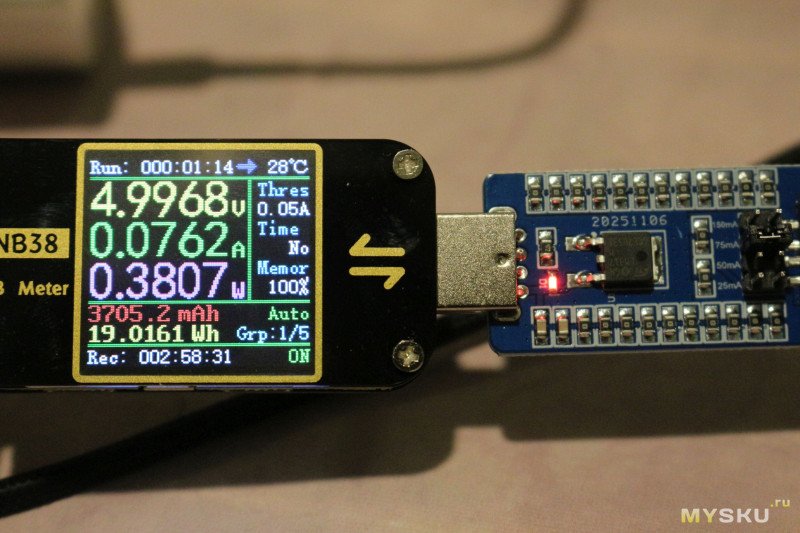

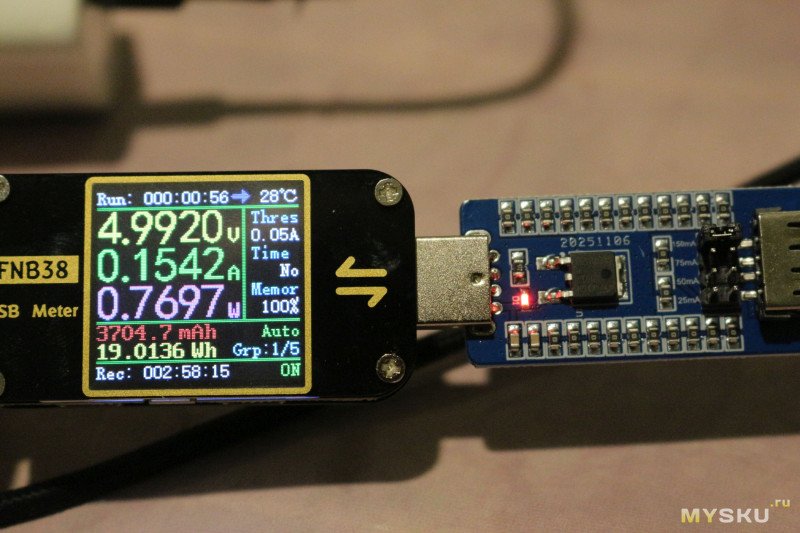

150 мА


75 мА


50 мА


25 мА

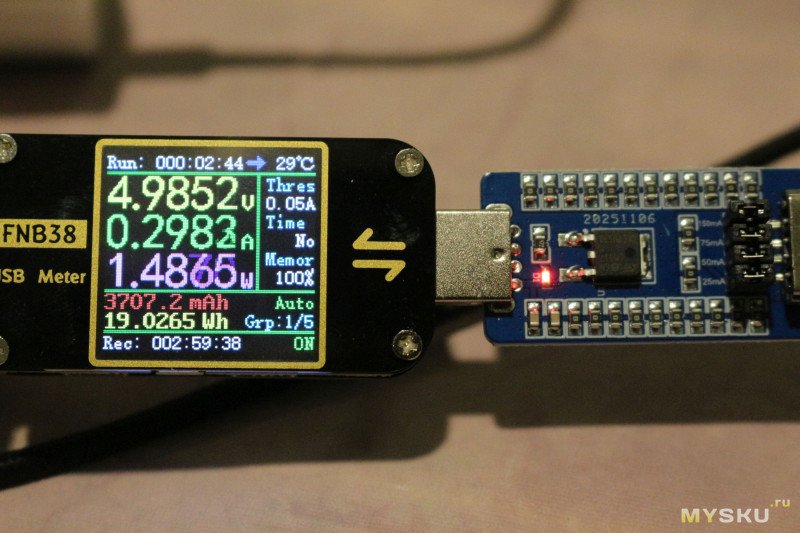

Перемычки можно комбинировать, тогда нагрузка суммируется. Максимальное значение — 300 мА с четырьмя установленными перемычками.

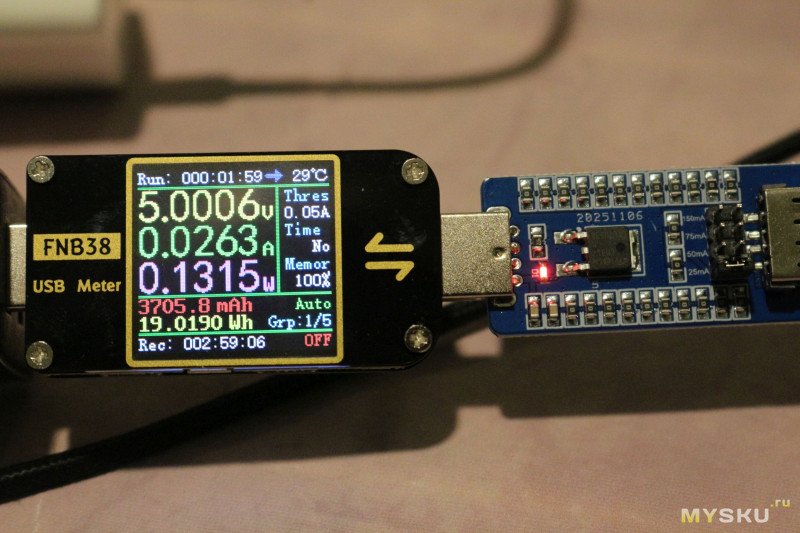

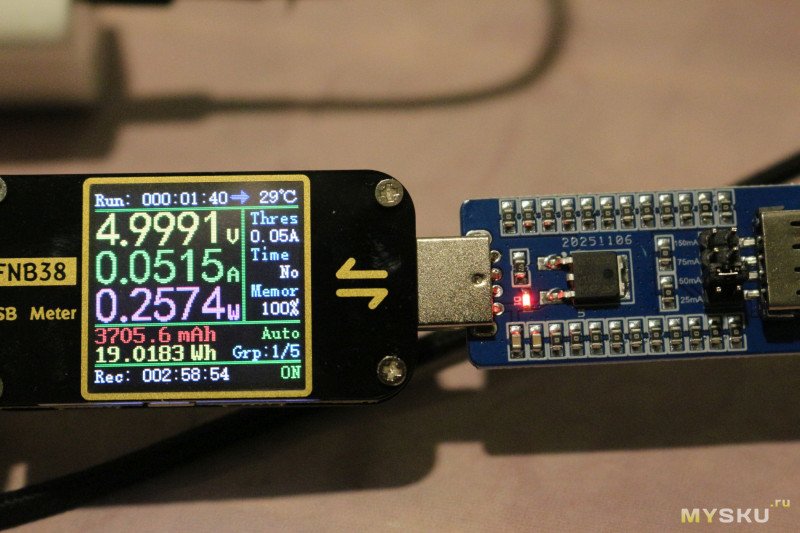

Во время работы на плате светится красный светодиод.


При работе с нагрузкой от 200 мА стабилизатор ощутимо нагревается. Если планируется длительное использование в таком режиме, не помешает приклеить мелкий радиатор.

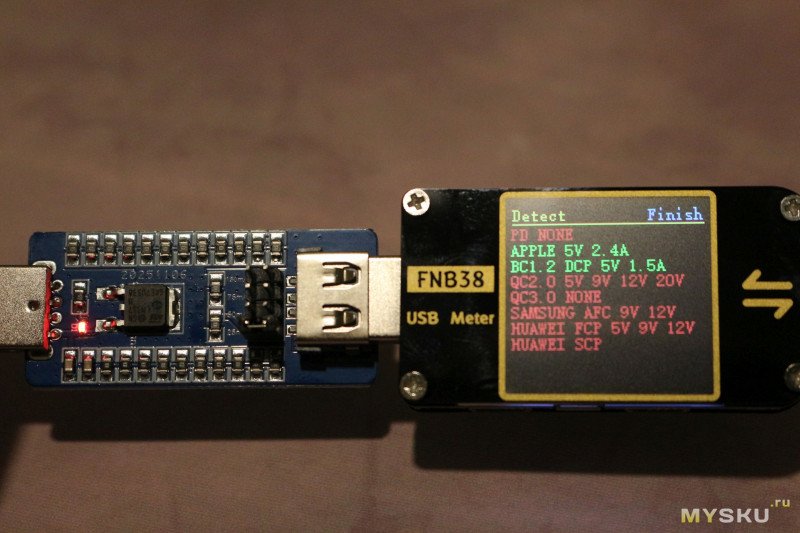

Думаю, что это очевидно, но все же — при использовании этой нагрузки не будут работать протоколы быстрой зарядки, а значит и выбор напряжения, кроме 5 В, тоже.


Что в итоге. Устройство довольно специфическое. Но все работает, как заявлено. Честно говоря, я его заказал просто из интереса, чем с намерением постоянного им пользоваться. Но пускай будет в загашнике — никогда не знаешь, когда и что пригодится. А нужно ли оно лично вам, вы и сами решите.
