Маленькая электронная нагрузка 15 Вт
- Цена: 327 руб
- Перейти в магазин
Электронная нагрузка может пригодиться, например, для измерения ёмкости пауэрбанков при подключении к любому USB-тестеру.

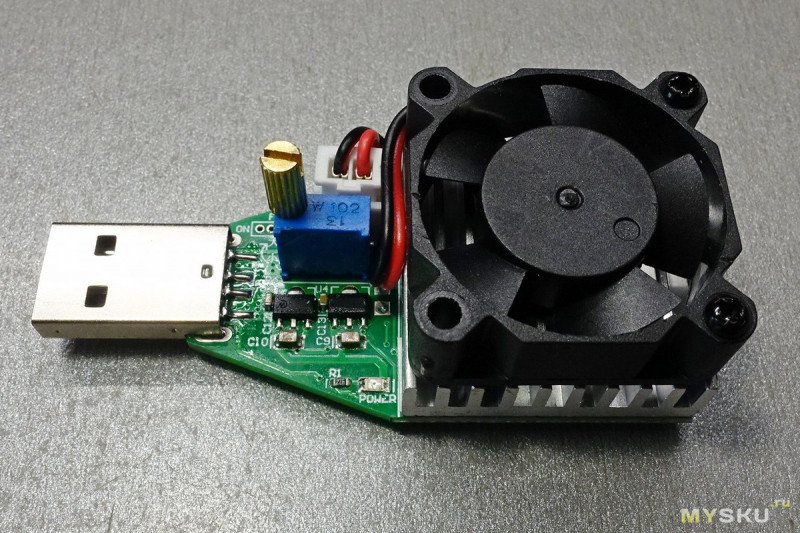

Когда я получил эту нагрузку, удивился её размерам — она малюсенькая. Размер вентилятора 30x30 мм.
Хоть вентилятор и маленький, он довольно тихий и включается только при нагреве радиатора.
Ток нагрузки регулируется многооборотным переменным резистором. Минимальный ток, который можно установить — 10 мА. максимальный — 3.35 А.
Небольшой гистерезис при вращении ручки (если нагрузка увеличивалась и стала больше, чем надо, придётся повернуть ручку обратно больше, чем совсем чуть-чуть, чтобы она уменьшилась. И наоборот) обусловлен конструкцией резистора.
Нагрузка начинает работать при напряжении 2.6 В, но когда напряжение меньше 4 В максимальный ток ограничен. Чем меньше входное напряжение, тем меньше максимальный ток нагрузки:
3.7 В — 2.8 А
3.5 В — 2.3 А
3 в — 1 А
2.7 В — 0.27 А
2.6 В — 0.08 А
Максимальное напряжение 13 вольт, поэтому использовать эту нагрузку для измерения ёмкости аккумуляторов с более высоким напряжением нельзя.

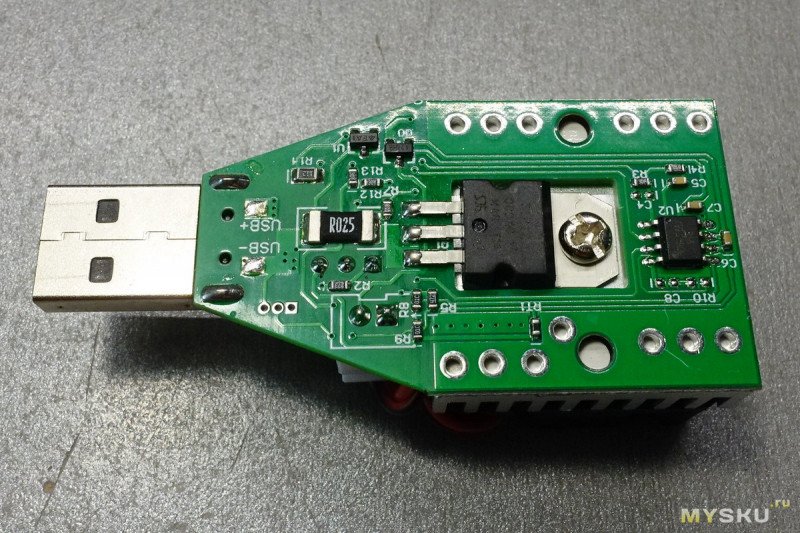

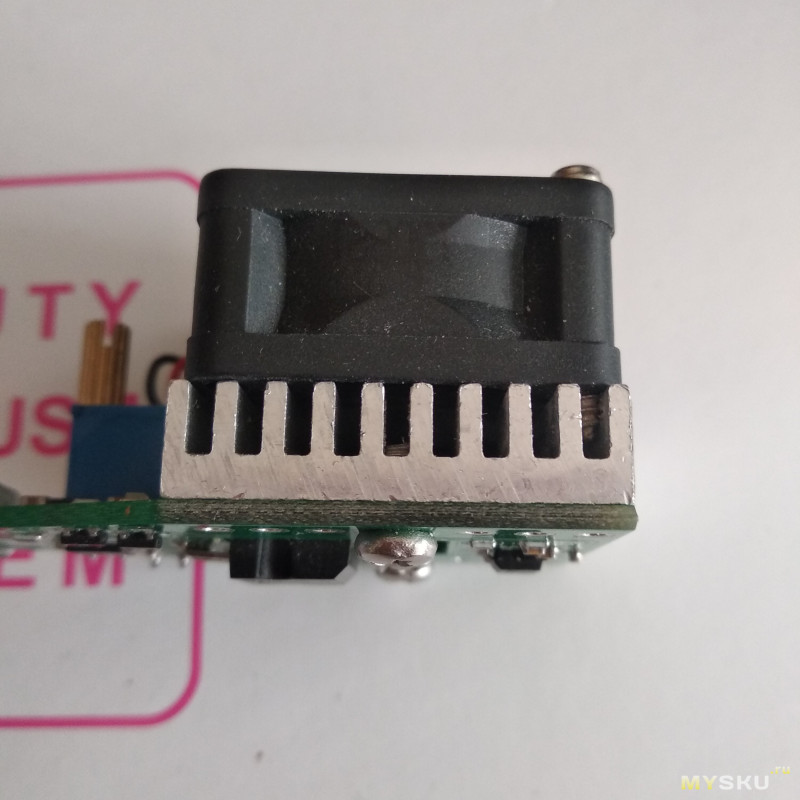

Оригинально установлен силовой транзистор: радиатор прижат к плате, в плате сделана прорезь и он стоит с обратной стороны.
В целом — отличная маленькая нагрузочка. Для «полного счастья» не хватает только кнопки включения-отключения нагрузки, но это я уже придираюсь.

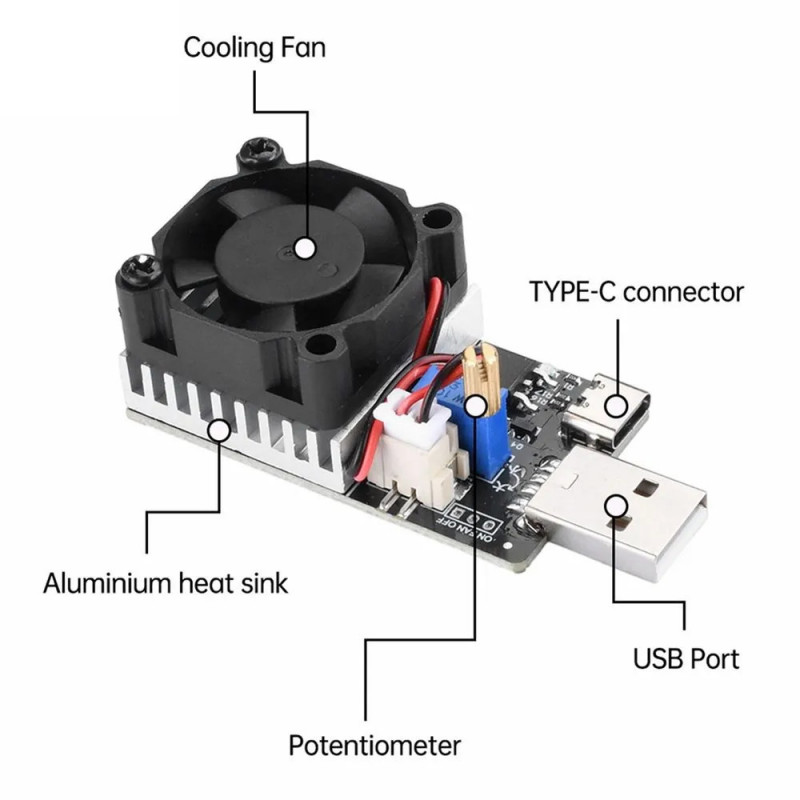

P. S. Обнаружил подобные нагрузки с дополнительным разъёмом Type С и ещё дешевле — 252 рубля. Скорее всего работает точно так же.
Когда я получил эту нагрузку, удивился её размерам — она малюсенькая. Размер вентилятора 30x30 мм.
Хоть вентилятор и маленький, он довольно тихий и включается только при нагреве радиатора.
Ток нагрузки регулируется многооборотным переменным резистором. Минимальный ток, который можно установить — 10 мА. максимальный — 3.35 А.
Небольшой гистерезис при вращении ручки (если нагрузка увеличивалась и стала больше, чем надо, придётся повернуть ручку обратно больше, чем совсем чуть-чуть, чтобы она уменьшилась. И наоборот) обусловлен конструкцией резистора.
Нагрузка начинает работать при напряжении 2.6 В, но когда напряжение меньше 4 В максимальный ток ограничен. Чем меньше входное напряжение, тем меньше максимальный ток нагрузки:
3.7 В — 2.8 А
3.5 В — 2.3 А
3 в — 1 А
2.7 В — 0.27 А
2.6 В — 0.08 А
Максимальное напряжение 13 вольт, поэтому использовать эту нагрузку для измерения ёмкости аккумуляторов с более высоким напряжением нельзя.
Оригинально установлен силовой транзистор: радиатор прижат к плате, в плате сделана прорезь и он стоит с обратной стороны.
В целом — отличная маленькая нагрузочка. Для «полного счастья» не хватает только кнопки включения-отключения нагрузки, но это я уже придираюсь.
P. S. Обнаружил подобные нагрузки с дополнительным разъёмом Type С и ещё дешевле — 252 рубля. Скорее всего работает точно так же.
