Лабораторный блок питания Fnirsi DPS-150
- Цена: $54 за сам ЛБП, $83 за полный комплект с БП
- Перейти в магазин
Настал мой черёд обозреть данный лабораторник от Fnirsi. Вы же уже успели соскучиться по обзорам товаров от этого бренда? ;) Было их уже несколько
И знаете что? Лично у меня вообще нет вопросов в плане функционала и качества работы.

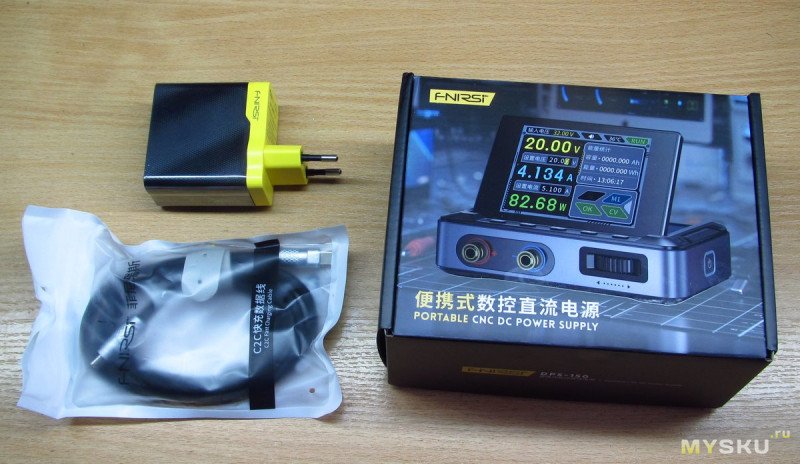

У меня на обзоре — полный комплект с 100Вт первичным БП и толстым USB кабелем

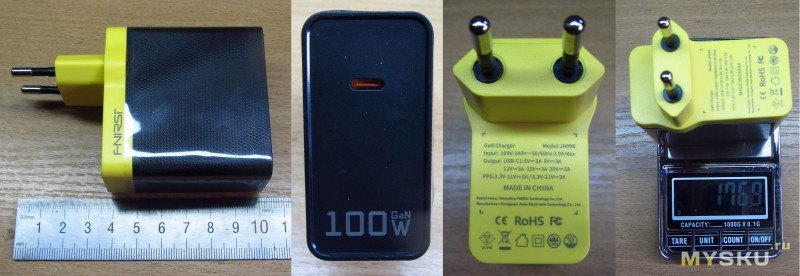

Начнем с БП. Красив, тяжел, монументален.

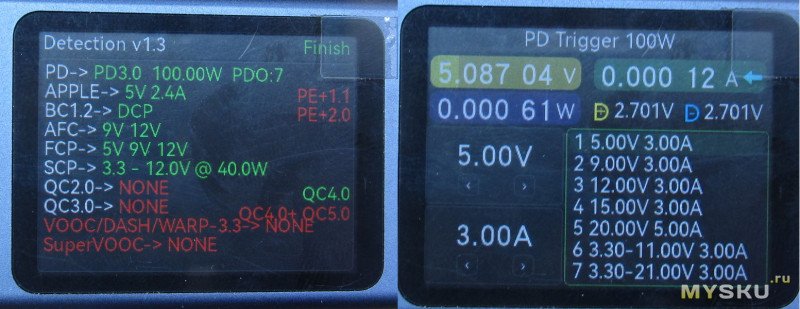

Протоколы

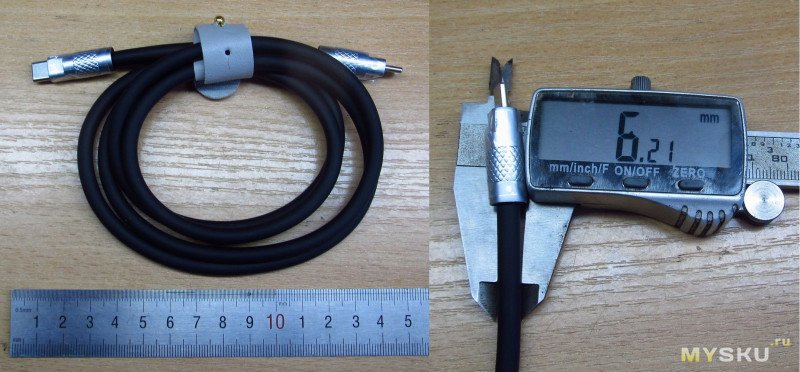

USB провод в комплекте не менее хорош. длина 120см, толщина 6мм, силикон — не боится паяльника, вес — 60 грамм

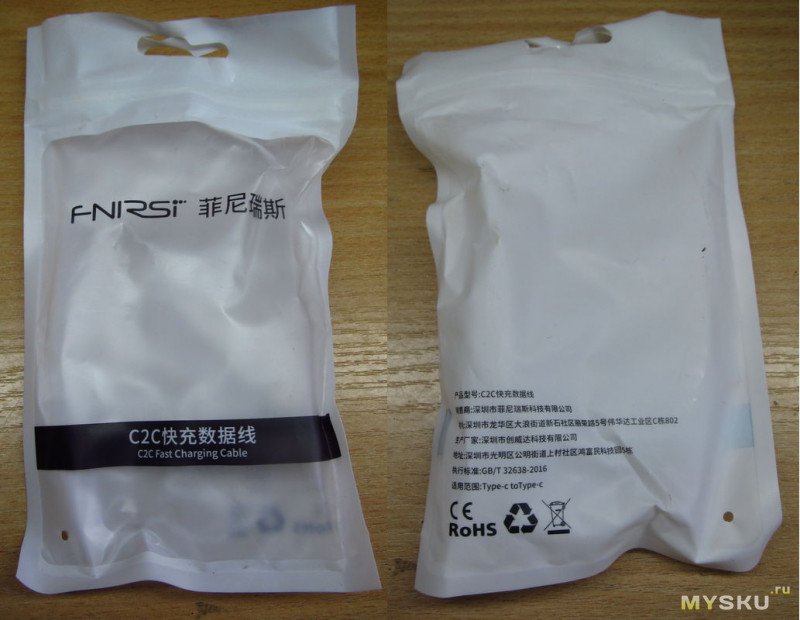

на всякий случай фото пакетика

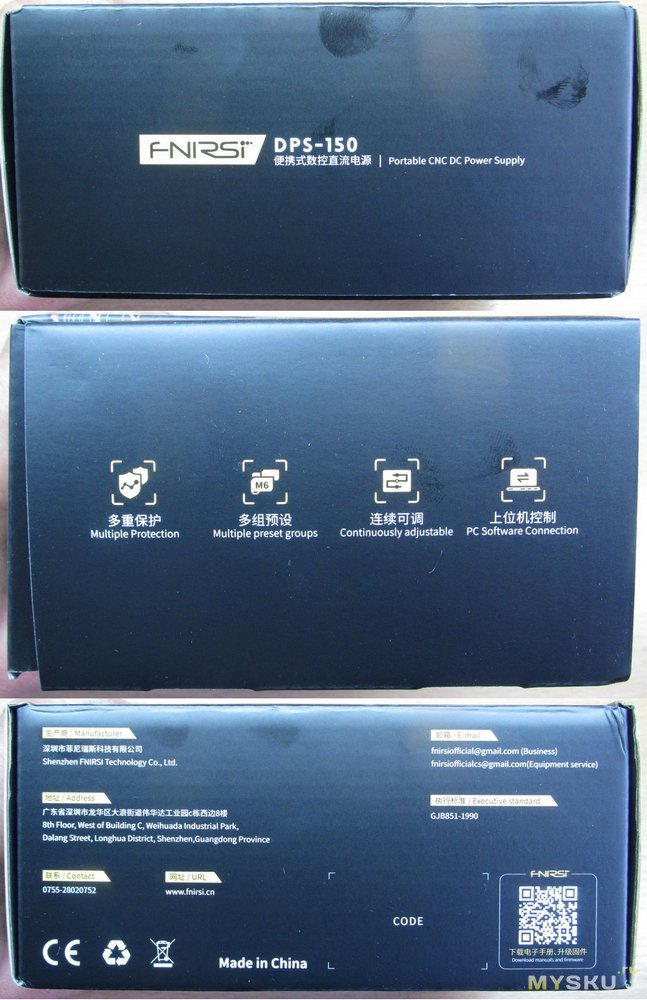

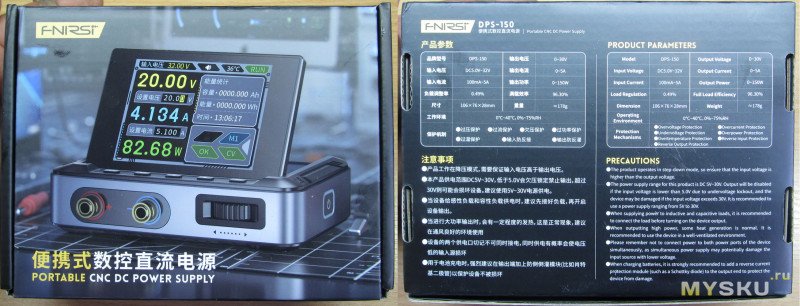

Коробочка с собственно ЛБП

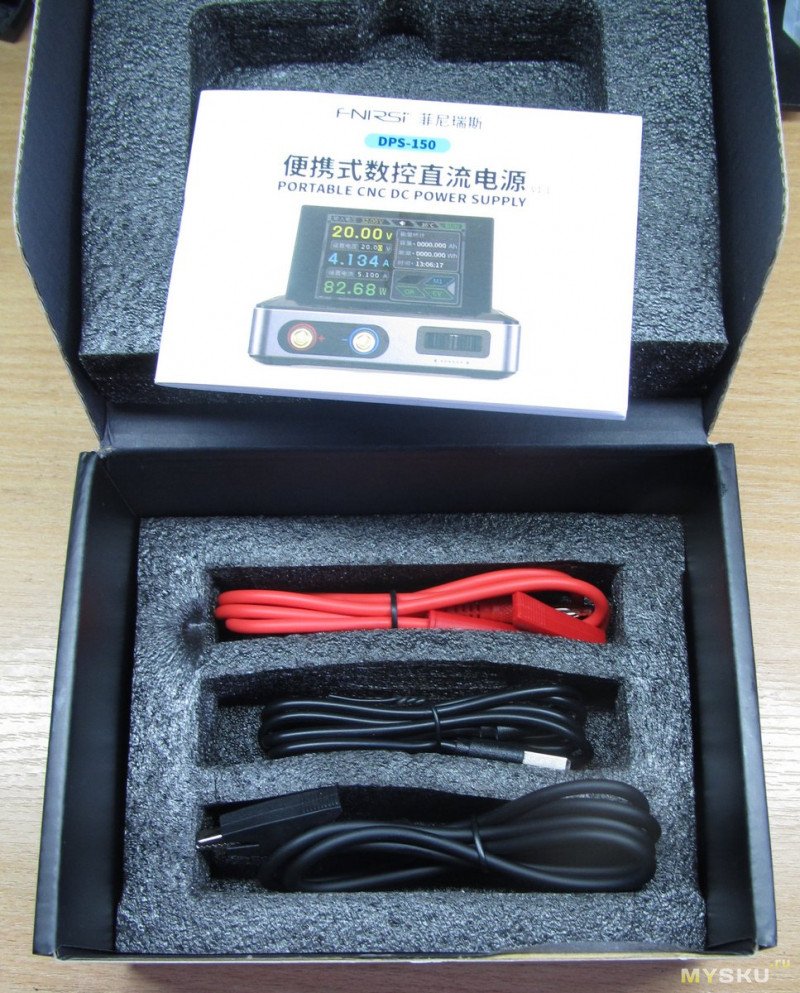

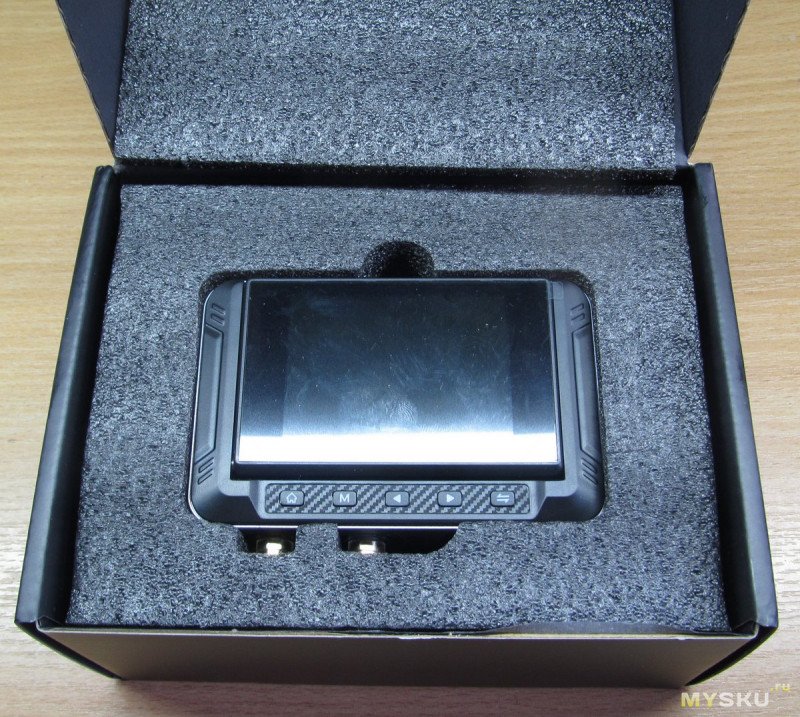

Откроем. Первый ярус — сам ЛБП, второй — провода с крокодилами и кабель usb-a — microusb для связи с компьютером. Ну и инструкция конечно.

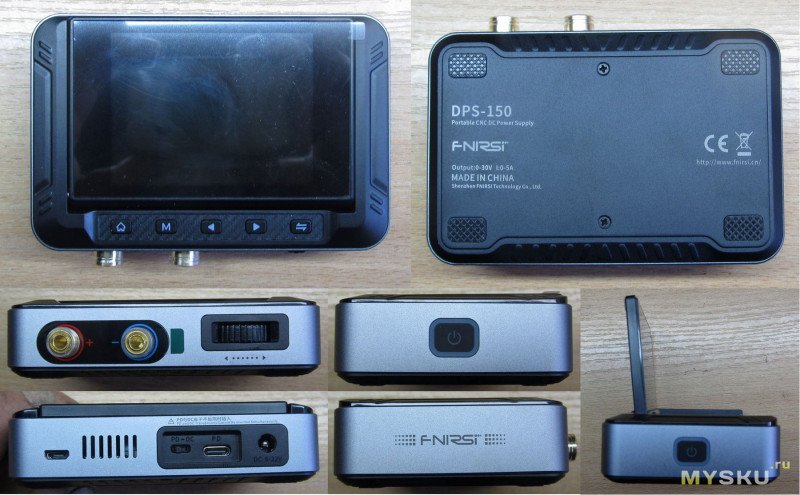

Внешний вид

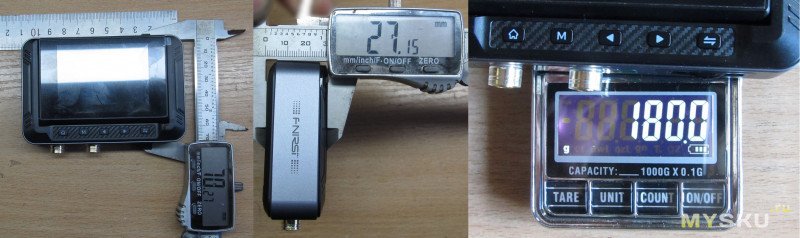

Габариты и вес

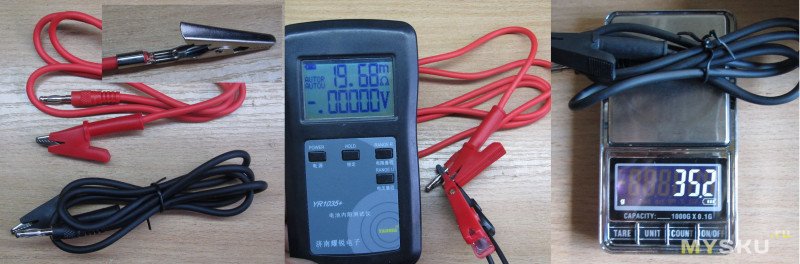

Провода — не силикон, к сожалению, но вполне качественные

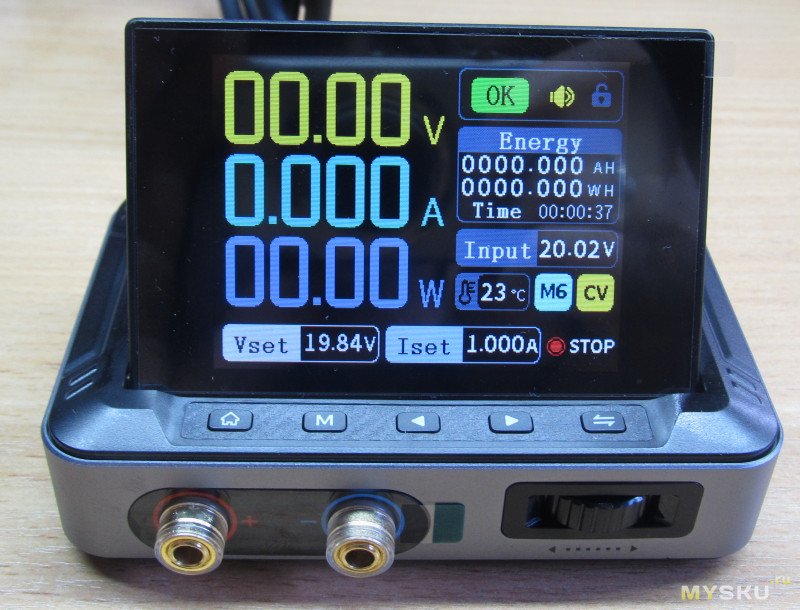

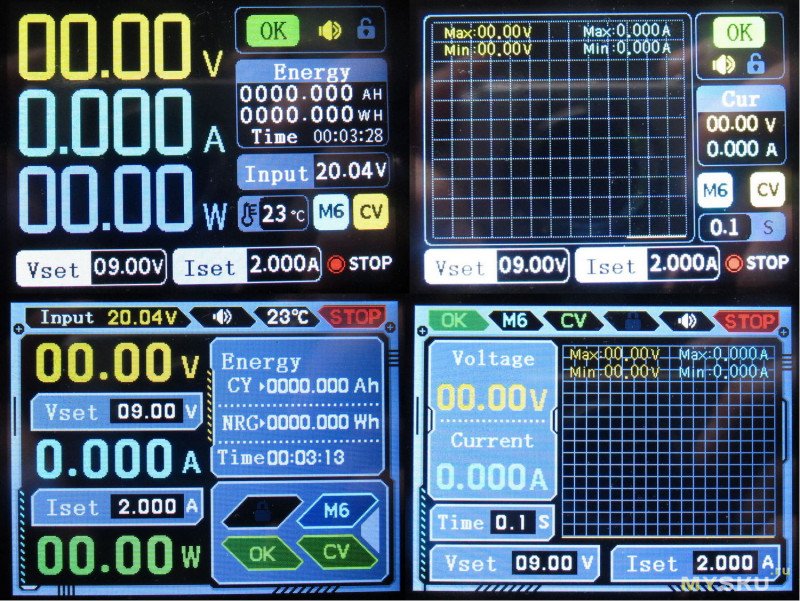

Открываем экран и включаем
Как по мне — красота. у экрана отличные углы обзора, но немного смущает тот факт что шлейф будет постоянно перегибаться при открывании/закрывании. Не думаю что это большая проблема но всё же. Есть две темы и два режима отображения — цифровой и графики
Разъемы и органы управления. На задней стенке разъем микро-usb для связи с компом, type-c для питания, DC 5525 для питания от простого БП до 32В, и переключатель PD/DC (одновременно подключать два питания нельзя согласно инструкции). Данный ЛБП — понижающий, то есть напряжение на выходе не может быть выше входного, и тут DC вход позволяет нам получить на выходе до 30В, потому что на входе допускает до 32В. При питании от type-c с PD протоколом — максимальное входное напряжение порядка 20В, выходное соответственно на пару десятых вольта ниже.
На правой стенке кнопка включения выхода, с синей подсветкой когда выход активирован, длительное нажатие — блокировка.

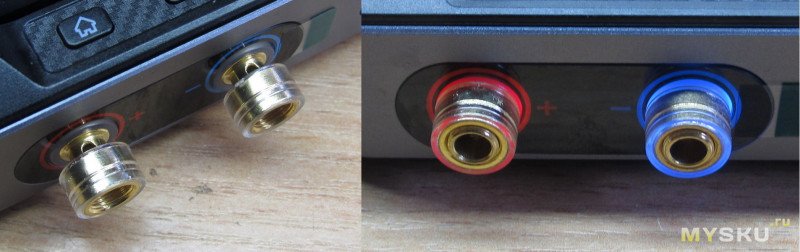

Ну и на передней стенке — два силовых гнезда, энкодер, и под экраном — 5 кнопок. За гнёзда — прям респект, и под бананы, и провод зажимается, и подсветка есть при поданном напряжении, и прозрачная изоляция на гайках.
Кнопки. Ну стрелки вправо-влево понятно для перехода по параметрам или разрядам. «Домой» — вход в меню и выход из него, а длительное нажатие — обнуление амперчасов и ваттчасов. «М» — выбор предустановок (6 пар ток-напряжение), длительным нажатием — изменение заданных тока и напряжения в каждой из ячеек. Ну и последняя кнопка со стрелочками — выбор параметра. В частности для изменения заданных тока или напряжения нужно нажать эту кнопку, выбрать разряд стрелочками и выставить величину энкодером. Длительное нажатие переключает режим экрана между цифровым и графиком.

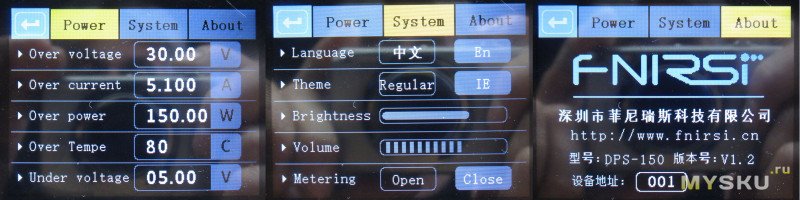

В меню всё просто и понятно, кроме пункта metering, я так и не понял на что он влияет
Ну и перейдём к тестированию.

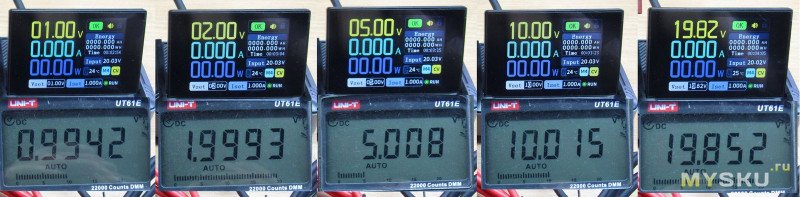

Напряжение

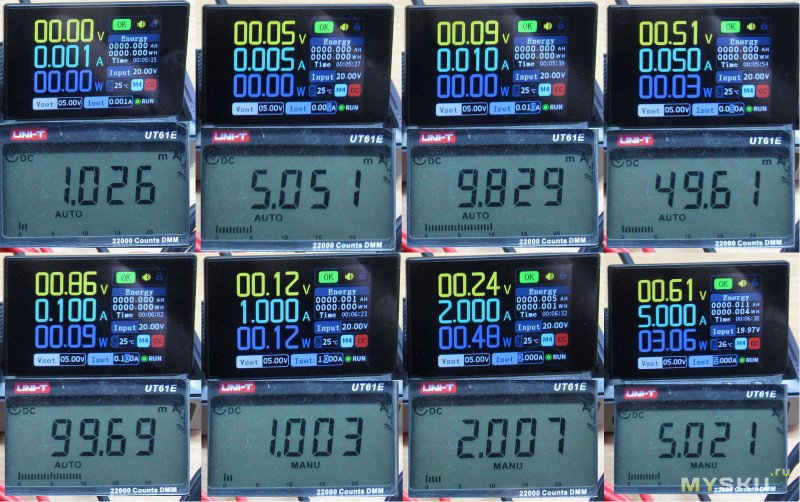

Ток. На самых малых токах показания нестабильны, но уже с 10мА вполне ровненько.
Как по мне — замечательная точность.
Осциллограммы. После того как я сел обрабатывать фотки, выяснилось что похоже осцилл нужно калибровать, ибо вместо 10В показывает какую-то фигню. Так что на цифры не смотрите, только на форму сигнала.
Пульсации я так и не нашел

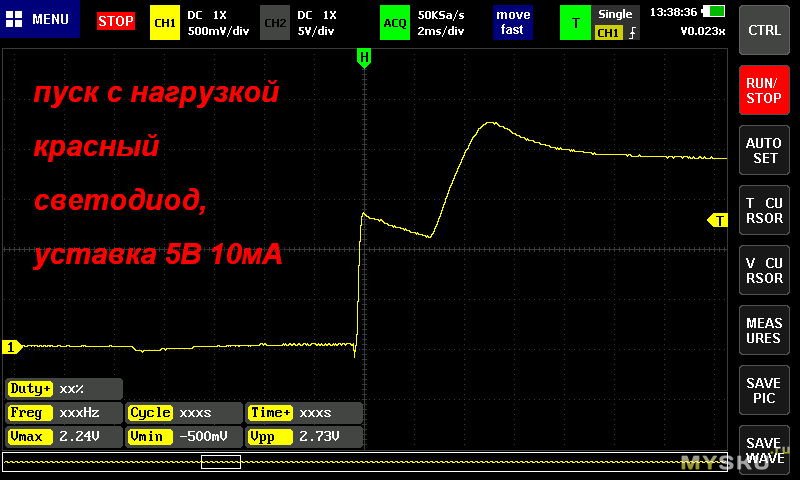

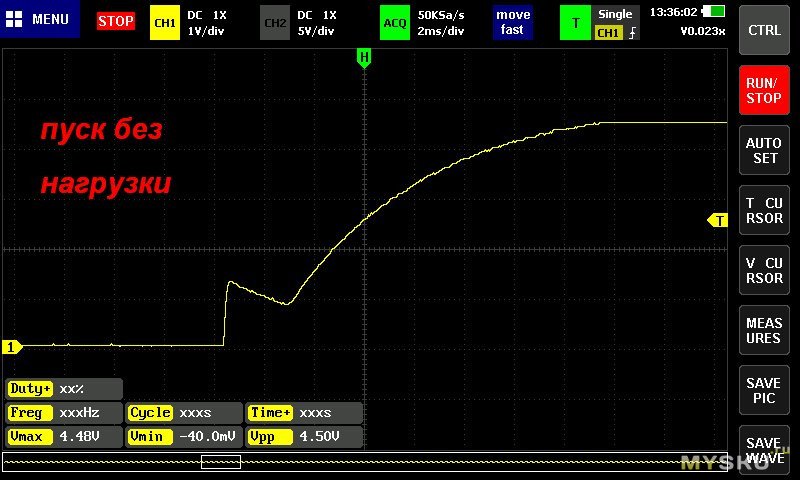

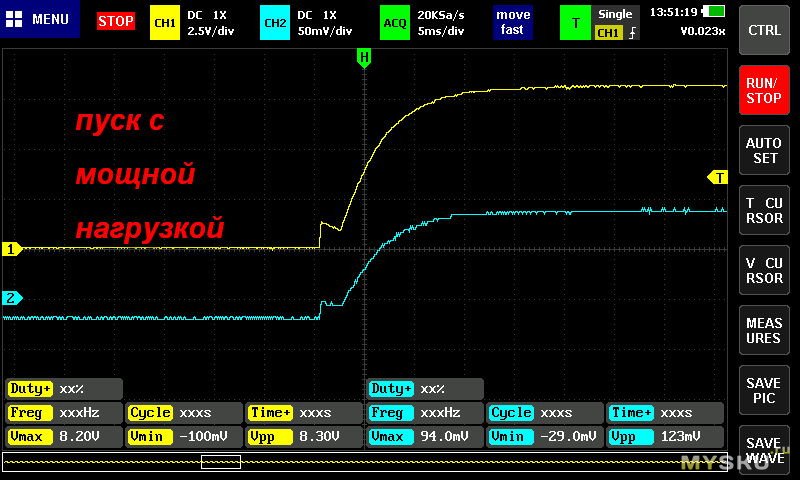

Пуск

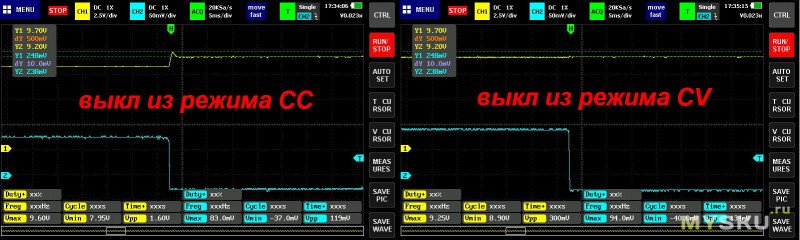

Стоп

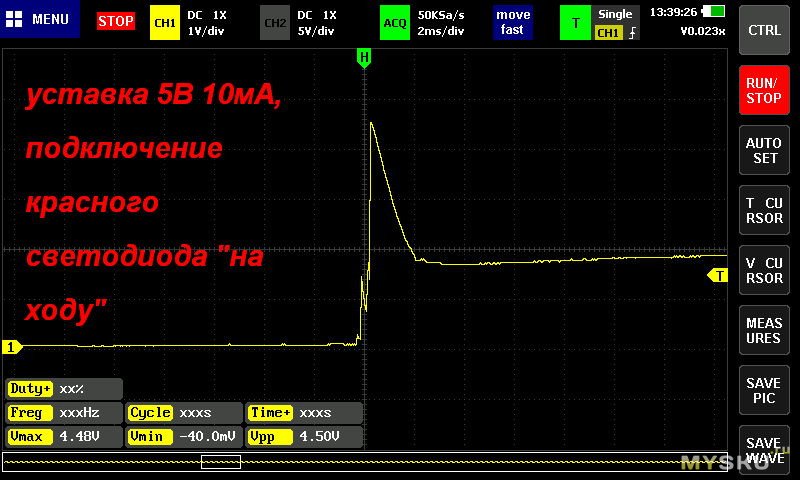

Ну и подключение на ходу. при 10В светодиод к сожалению сгорает, 5В — без проблем, успевает отработать. Как по мне — тоже всё отлично.

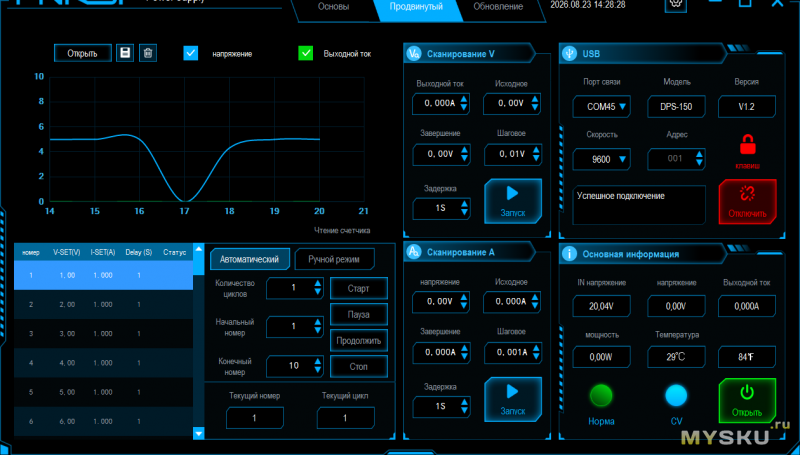

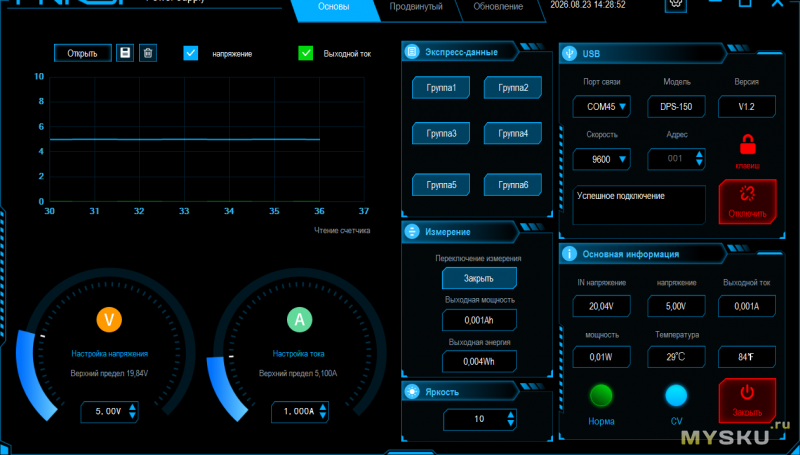

Есть приложение, в котором в частности можно задавать сканирование тока или напряжения и снимать некие вольт-амперные характеристики — я не пробовал, мне без надобности, но интересно.

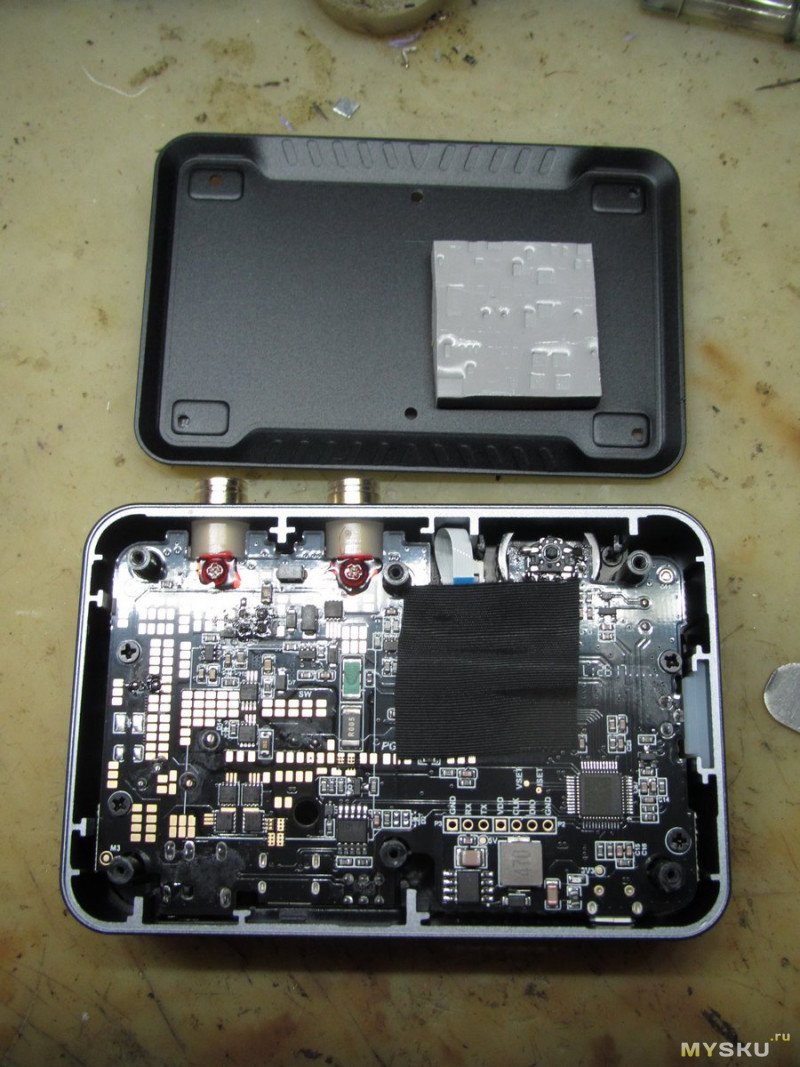

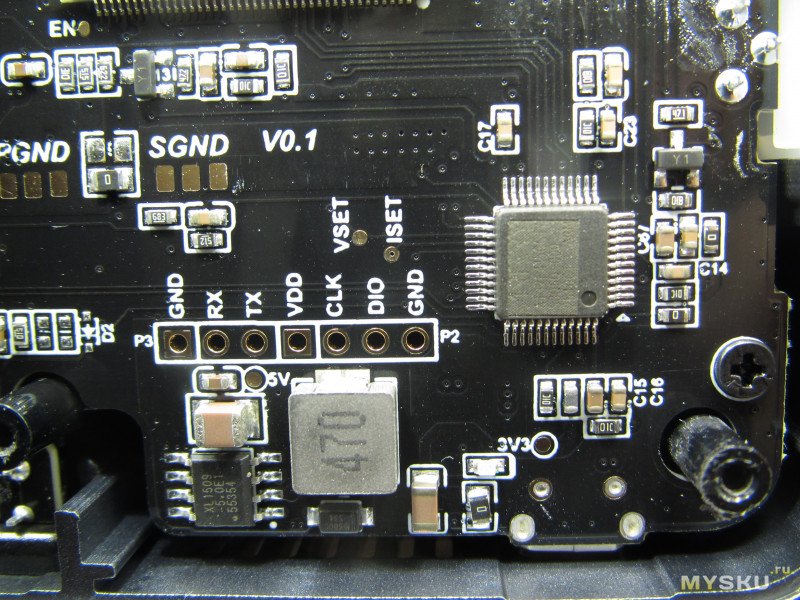

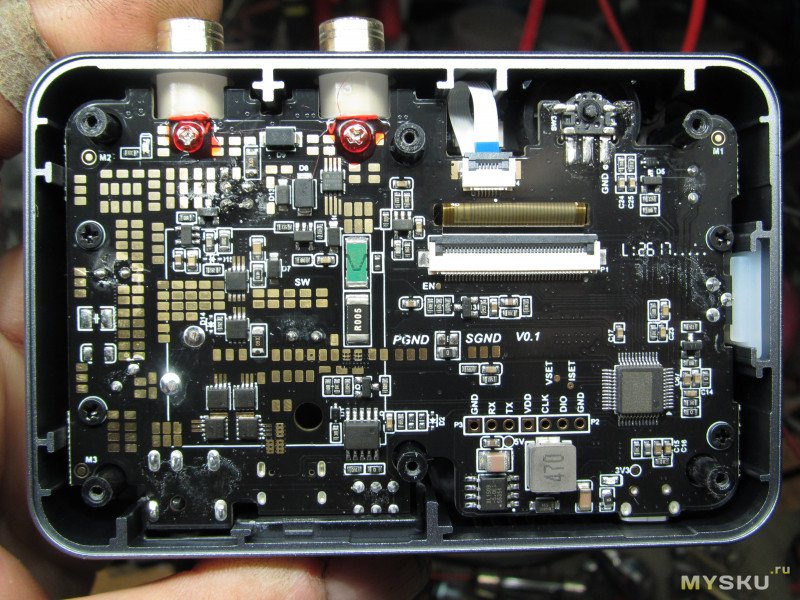

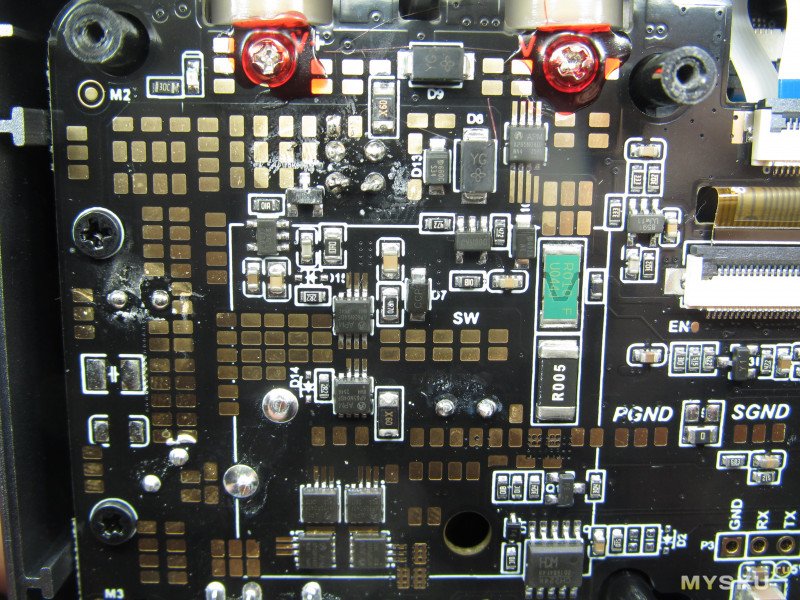

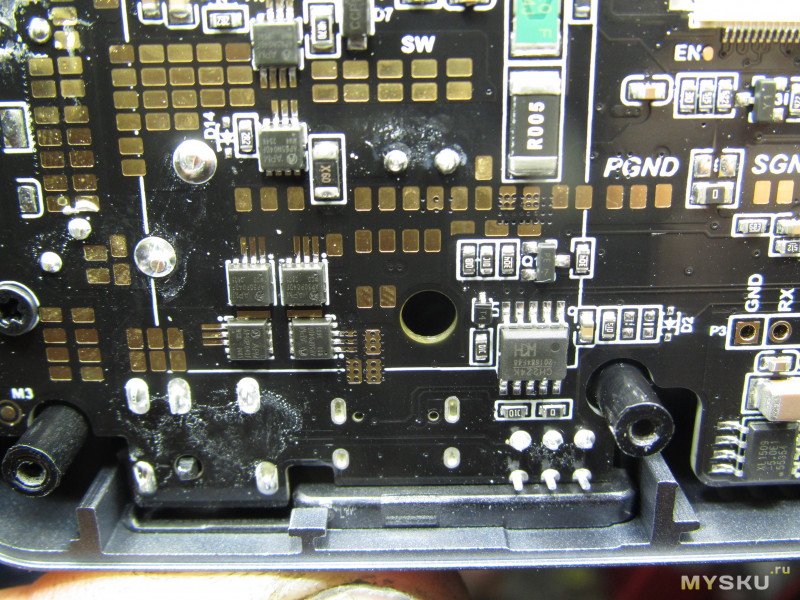

Ну и напоследок — кишочки
Ну и выводы. В плане качества сборки, изготовления и выходного сигнала — очень хорошо. Очень.
Но есть и минусы. что не понравилось? Можно было бы положить провода с крокодилами в силиконовой изоляции. цена БП немаленькая, еще пару баксов накинули бы накрайняк и хорошие провода положили сразу — было бы шикарно. Эти тоже неплохие, но я уже тыкал в другие паяльником — было жалко. Девайс нельзя выключить, ну или я не нашел как. То есть подключил зарядку — и экран всегда горит. Не понравился энкодер — иногда пропускает шаги или скачет туда-сюда, возможно особенность конкретного экземпляра. Кнопка включения выхода сбоку тоже как-то не особо удобно, благо хоть гнезда при включении подсвечиваются. Гнёзда шикарные, да, не побоюсь еще раз про них сказать. Возможно стоило сделать энкодер «классического» вида, с ручкой торчащей вперед, или такой как сейчас, но поставить на верхней грани, а на морду перенести кнопку включения выхода.
В целом, хоть я и написал мало плюсов и много минусов — ЛБП очень понравился. Даже при том что я предпочитаю «полочный» формфактор. Есть ли у меня вопросы в плане удобства управления? есть, но по большому счёту это вкусовщина, не могу сказать что я вижу что-то прям вопиющее, разве что кнопка включения сбоку. А вот по собственно работе — вот вообще никаких вопросов. Пульсаций я никаких не наблюдаю, выбросы при подключении/отключении нагрузки минимальные, даже вон светодиод не всегда сгорает. Очень годно, как на мой взгляд. Приятно удивлён.
И да, несомненно, товар предоставлен по п.18, но хоть вы меня режьте, а написал я чистую правду, нигде не соврал и не приукрасил. а купон FNSCD382 даст небольшую скидку, если решите приобрести

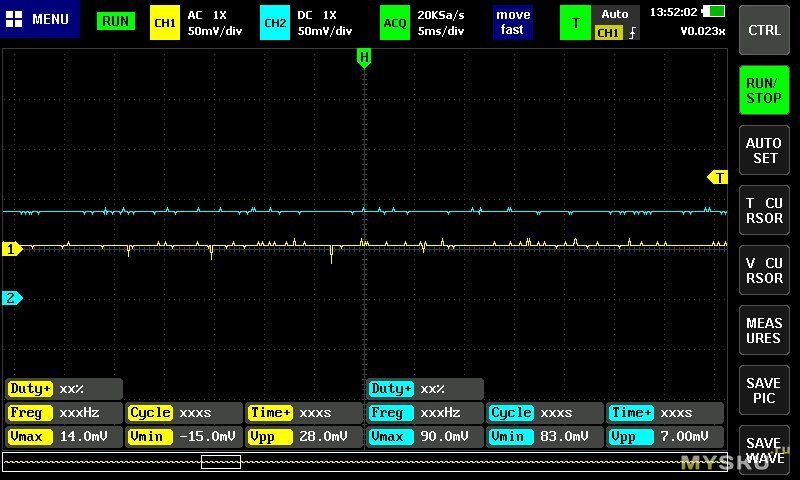

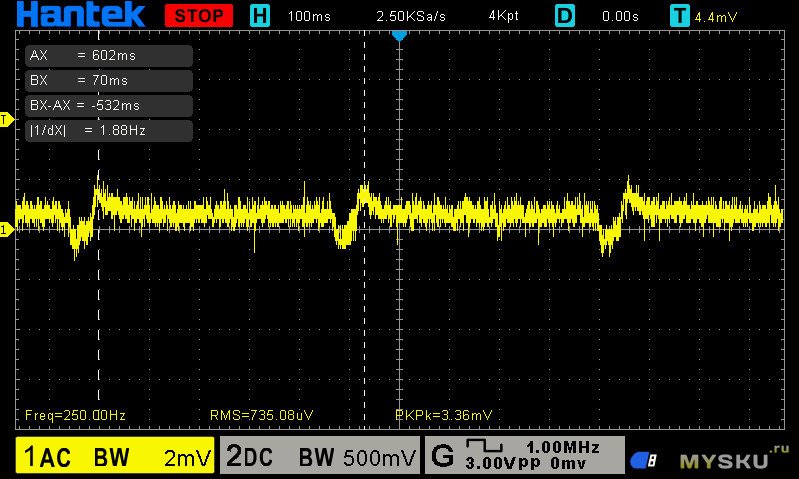

UPD: скриншоты «пульсаций» и «шумов». 8В 1А. щуп 1х. на 10х малочи становится совсем не видно, то что крупное становится немного меньше. взял уже другой осцилл. и щуп другой пробовал. возможно что-то делаю не так — но не понимаю что.
И знаете что? Лично у меня вообще нет вопросов в плане функционала и качества работы.
У меня на обзоре — полный комплект с 100Вт первичным БП и толстым USB кабелем
Начнем с БП. Красив, тяжел, монументален.
Протоколы
USB провод в комплекте не менее хорош. длина 120см, толщина 6мм, силикон — не боится паяльника, вес — 60 грамм
на всякий случай фото пакетика
Коробочка с собственно ЛБП
Откроем. Первый ярус — сам ЛБП, второй — провода с крокодилами и кабель usb-a — microusb для связи с компьютером. Ну и инструкция конечно.
Внешний вид
Габариты и вес
Провода — не силикон, к сожалению, но вполне качественные
Открываем экран и включаем
Как по мне — красота. у экрана отличные углы обзора, но немного смущает тот факт что шлейф будет постоянно перегибаться при открывании/закрывании. Не думаю что это большая проблема но всё же. Есть две темы и два режима отображения — цифровой и графики
Разъемы и органы управления. На задней стенке разъем микро-usb для связи с компом, type-c для питания, DC 5525 для питания от простого БП до 32В, и переключатель PD/DC (одновременно подключать два питания нельзя согласно инструкции). Данный ЛБП — понижающий, то есть напряжение на выходе не может быть выше входного, и тут DC вход позволяет нам получить на выходе до 30В, потому что на входе допускает до 32В. При питании от type-c с PD протоколом — максимальное входное напряжение порядка 20В, выходное соответственно на пару десятых вольта ниже.
На правой стенке кнопка включения выхода, с синей подсветкой когда выход активирован, длительное нажатие — блокировка.
Ну и на передней стенке — два силовых гнезда, энкодер, и под экраном — 5 кнопок. За гнёзда — прям респект, и под бананы, и провод зажимается, и подсветка есть при поданном напряжении, и прозрачная изоляция на гайках.
Кнопки. Ну стрелки вправо-влево понятно для перехода по параметрам или разрядам. «Домой» — вход в меню и выход из него, а длительное нажатие — обнуление амперчасов и ваттчасов. «М» — выбор предустановок (6 пар ток-напряжение), длительным нажатием — изменение заданных тока и напряжения в каждой из ячеек. Ну и последняя кнопка со стрелочками — выбор параметра. В частности для изменения заданных тока или напряжения нужно нажать эту кнопку, выбрать разряд стрелочками и выставить величину энкодером. Длительное нажатие переключает режим экрана между цифровым и графиком.
В меню всё просто и понятно, кроме пункта metering, я так и не понял на что он влияет
Ну и перейдём к тестированию.
Напряжение
Ток. На самых малых токах показания нестабильны, но уже с 10мА вполне ровненько.
Как по мне — замечательная точность.
Осциллограммы. После того как я сел обрабатывать фотки, выяснилось что похоже осцилл нужно калибровать, ибо вместо 10В показывает какую-то фигню. Так что на цифры не смотрите, только на форму сигнала.
Пульсации я так и не нашел
Пуск
Стоп
Ну и подключение на ходу. при 10В светодиод к сожалению сгорает, 5В — без проблем, успевает отработать. Как по мне — тоже всё отлично.
Есть приложение, в котором в частности можно задавать сканирование тока или напряжения и снимать некие вольт-амперные характеристики — я не пробовал, мне без надобности, но интересно.
Ну и напоследок — кишочки
Дополнительная информация
Ну и выводы. В плане качества сборки, изготовления и выходного сигнала — очень хорошо. Очень.
Но есть и минусы. что не понравилось? Можно было бы положить провода с крокодилами в силиконовой изоляции. цена БП немаленькая, еще пару баксов накинули бы накрайняк и хорошие провода положили сразу — было бы шикарно. Эти тоже неплохие, но я уже тыкал в другие паяльником — было жалко. Девайс нельзя выключить, ну или я не нашел как. То есть подключил зарядку — и экран всегда горит. Не понравился энкодер — иногда пропускает шаги или скачет туда-сюда, возможно особенность конкретного экземпляра. Кнопка включения выхода сбоку тоже как-то не особо удобно, благо хоть гнезда при включении подсвечиваются. Гнёзда шикарные, да, не побоюсь еще раз про них сказать. Возможно стоило сделать энкодер «классического» вида, с ручкой торчащей вперед, или такой как сейчас, но поставить на верхней грани, а на морду перенести кнопку включения выхода.
В целом, хоть я и написал мало плюсов и много минусов — ЛБП очень понравился. Даже при том что я предпочитаю «полочный» формфактор. Есть ли у меня вопросы в плане удобства управления? есть, но по большому счёту это вкусовщина, не могу сказать что я вижу что-то прям вопиющее, разве что кнопка включения сбоку. А вот по собственно работе — вот вообще никаких вопросов. Пульсаций я никаких не наблюдаю, выбросы при подключении/отключении нагрузки минимальные, даже вон светодиод не всегда сгорает. Очень годно, как на мой взгляд. Приятно удивлён.
И да, несомненно, товар предоставлен по п.18, но хоть вы меня режьте, а написал я чистую правду, нигде не соврал и не приукрасил. а купон FNSCD382 даст небольшую скидку, если решите приобрести
UPD: скриншоты «пульсаций» и «шумов». 8В 1А. щуп 1х. на 10х малочи становится совсем не видно, то что крупное становится немного меньше. взял уже другой осцилл. и щуп другой пробовал. возможно что-то делаю не так — но не понимаю что.
| +127 |
68259
115
|
Самые обсуждаемые обзоры
| +136 |
5123
357
|
| +98 |
3388
57
|
| +75 |
5429
56
|
Любопытства ради, вдруг знаете: что за миллион открытых полигонов на плате? Типа тестирования на производстве?
На своём приклеил сзади пластину круглую. И использую магнитный держатель, но не всегда это удобно, не хватает жёсткости.
Думаю и у вас ему найдется применение.
И кнопка включения выхода, просится рядом с кнопками, это логично.
В обзор можно добавить осциллограммы пульсаций под нагрузкой и без нагрузки, а также осциллограммы шумов под нагрузкой и без неё. Мне было б интересно. Спасибо.
Если щуп без делителя, он будет работать как фильтр, это не совсем корректно, если установлено ограничение полосы осциллографа, тоже не совсем корректно для измерения пульсаций.
так что не шумит он, собака ;)
www.eevblog.com/forum/testgear/new-miniature-programmable-dc-power-supply-fnirsi-dps-150/msg6048545/#msg6048545
чтобы получить БП надо сначала получить БП
По управлению как-то и кнопок вроде много, и энкодер есть, а вот удобства не особо просматривается, судя по вашему описанию. Может ещё допилят ;)
Не имею ничего против этого блока, у самого паяльник Alientek T80 таким комплектуется(вместе с таким же силиконовым кабелем)
Сейчас пользуюсь Nice Power SPS605-2kd. Но жаль, конечно, что нет выхода на ПК
В смысле, что на выходе был подключен аккум, а питание PD подключено через пилот. Произошел дёрг напряжения. Пропало питание. Потом появилось. Фнярся включилась, потом задымился БП с PD, воткнутый в пилот и потухла фнирся, и несмотря на оперативное отключение, фнирся больше не включилась с никакого питания, кроме отдельной линии 5v, а БП с PD отдал концы.
я потому и переспросил. если на выходе — то плохо, это не дело. не зря всё же в других БП отдельный выход для зарядки делают…
Да, вообще сраный диод Шоттки или ещё какой механизм, за те деньги, которые они берут для БП, которому нужен внешний БП, могли бы и сами добавить. Днище, конечно, неимоверное. Теперь придётся 10 раз подумать, прежде чем что-то взять их бренда и может даже заплатить за другой, более дорогой, чтобы потом на грабли не встать случайные
скажем так — ситуация неприятная, но не во всех ЛБП эти диоды по выходу есть, уж не знаю почему, а там где они есть — это отдельный выход для зарядки акумов. и судя по тому что на eevblog эту проблему восприняли крайне спокойно — я б сказал что это не то чтобы норма, но допустимо, судя по всему. потому что уж где-где, а там чуть что не так — сразу куча негатива.
Конечно, исходя из комментария ниже про синхронный выпрямитель, можно допустить, что фнирси как будто и не виноваты, ведь изначально подгорает именно БП. Но, во-первых, фнирси делает вход тайпси и должно понимать, какие адаптеры распространены сейчас на рынке, во-вторых, они сами продают комплекты, которые выгорают.
При этом всё, что может сделать типичный пользователь, это добавить на выход диод. Но это лишает его возможности точного контроля напряжения заряда, то есть, это решение на троечку.
Похоже на правду?

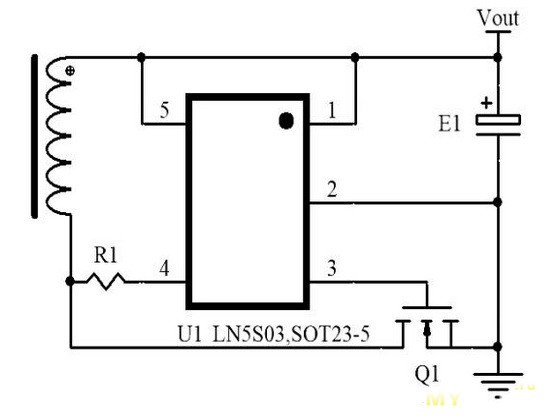

То есть, само по себе подключение аккумулятора не должно вызывать протекания тока во вторичной цепи, так как ключ закрыт, видимо, ключ намеренно открывает в этой ситуации микросхема.
