Лабораторный блок питания FNIRSI IPS3608

Модель спозволяет регулировать напряжение от 0 до 36 Вольт с точностью до двух знаков после запятой (шаг 0.01 В) и ток до 8 Ампер с дискретностью в 0.001 А. Максимальная заявленная мощность составляет внушительные 285 Вт. В качестве приятного дополнения производитель оснастил блок портами USB-A и Type-C, которые поддерживают протоколы быстрой зарядки. По части безопасности здесь тоже полный набор: реализованы защиты от превышения напряжения, перегрева, токовой и мощностной перегрузки, просадки входного питания, замыкания, неправильной полярности и обратного хода напряжения с выхода.

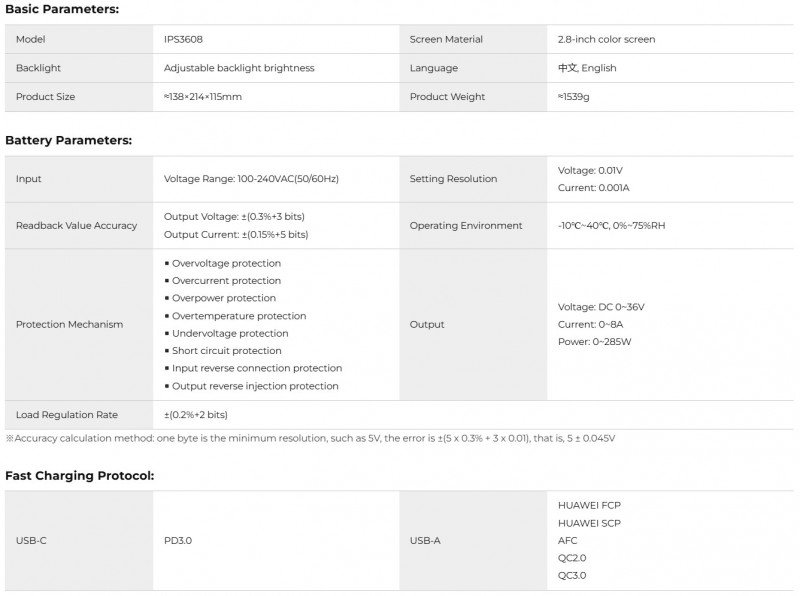

Характеристики

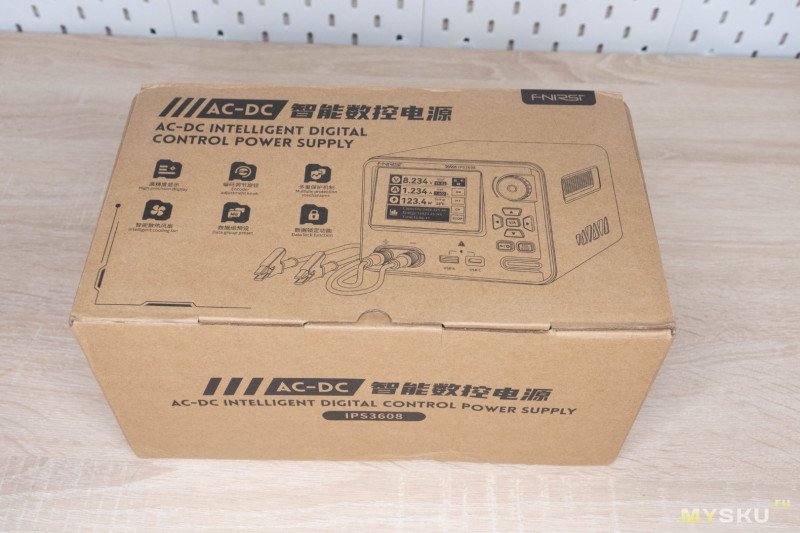

Поставляется аппарат в привычной картонной упаковке с черно-белой печатью.

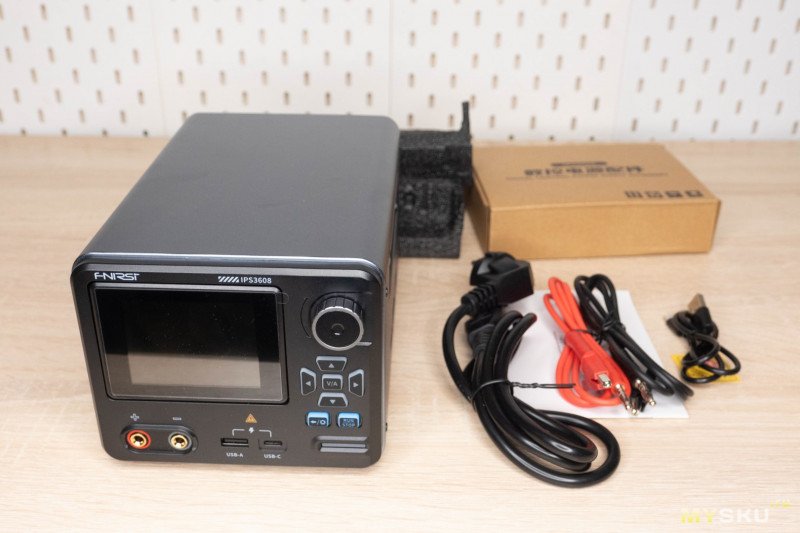

Внутри, помимо самого блока питания, уложены: шнур 220 В, два кабеля с «крокодилами», провод Type-C и руководство пользователя.

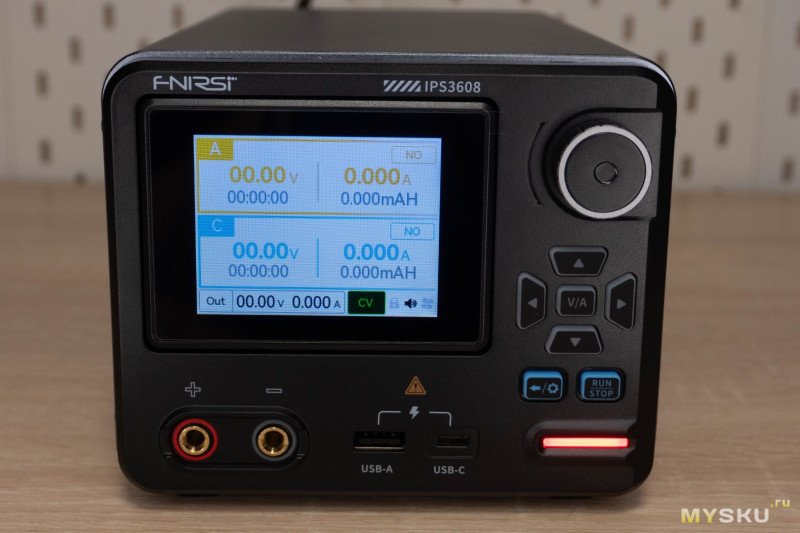

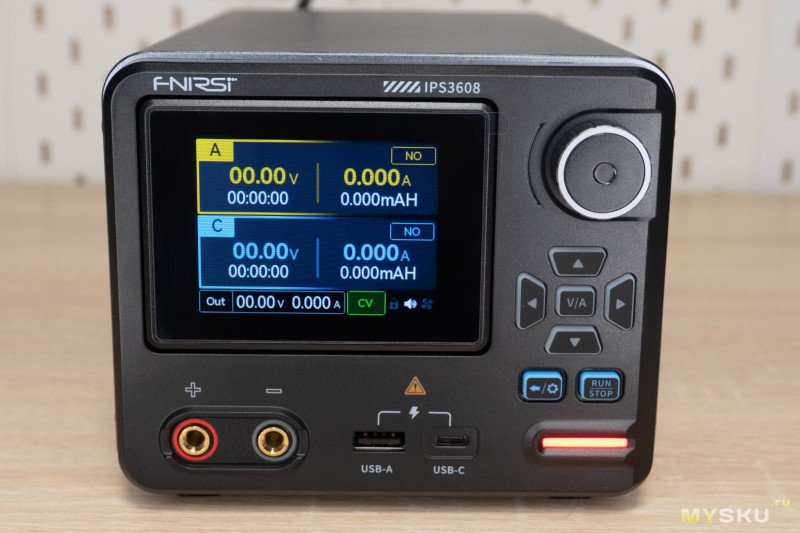

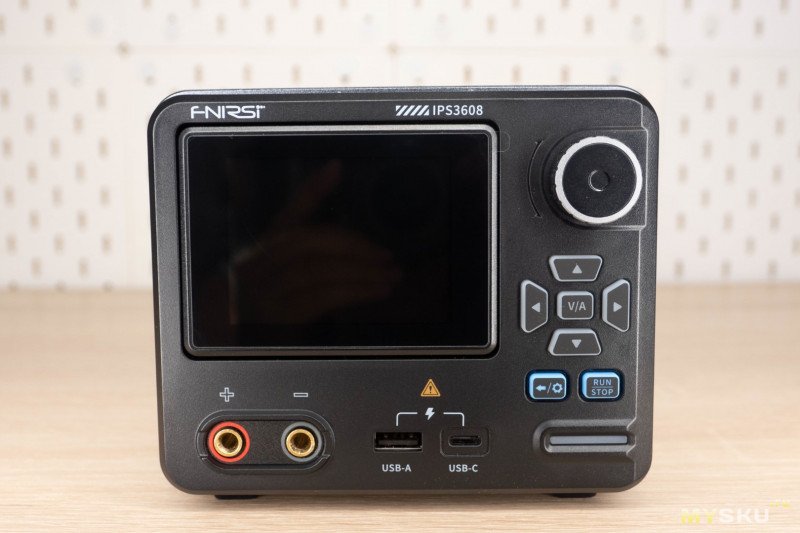

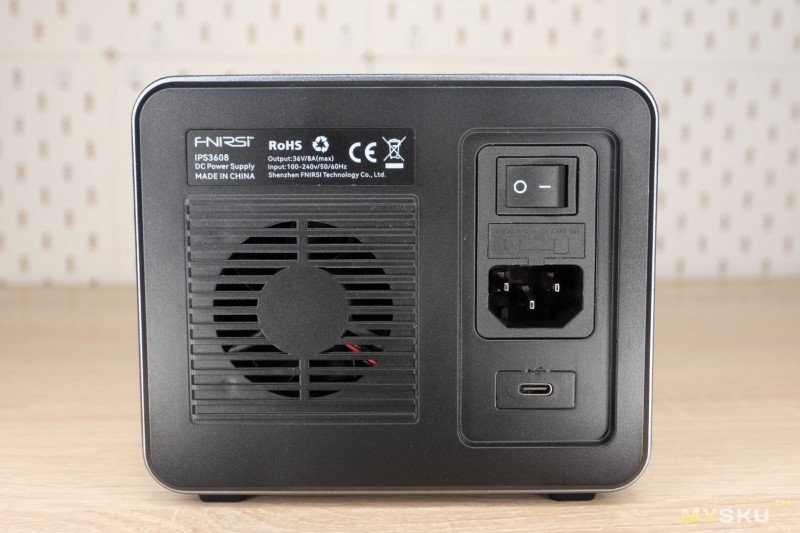

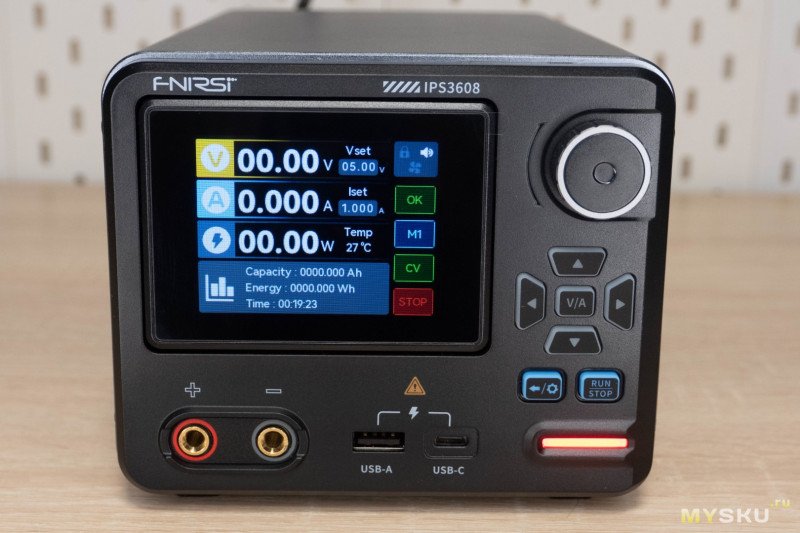

Корпус устройства выполнен из алюминиевого сплава, что придает конструкции солидную жесткость, хотя передняя и задняя накладки изготовлены из пластика. Несмотря на комбинацию материалов, аппарат ощущается абсолютно монолитным и весит полтора кило. На передней панели разместились: цифровой дисплей, энкодер, крестовина с мягкими клавишами, светодиодный индикатор рабочего статуса, пара терминалов под стандартные «бананы», один порт USB-A и один Type-C. На тыльной стороне установлены: вентилятор активного охлаждения (запускается по мере прогрева), стандартный разъем для шнура 220 В, физическая клавиша включения/выключения, гнездо предохранителя и еще один порт Type-C, предназначенный для коммутации с компьютером.

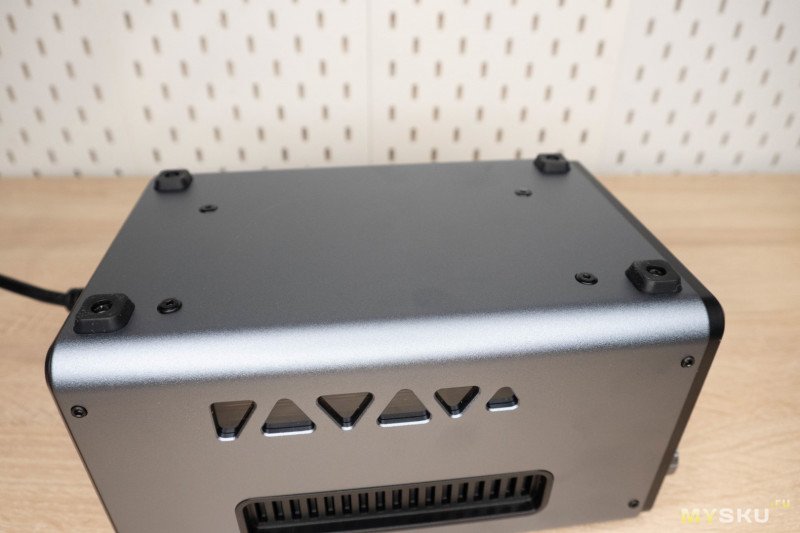

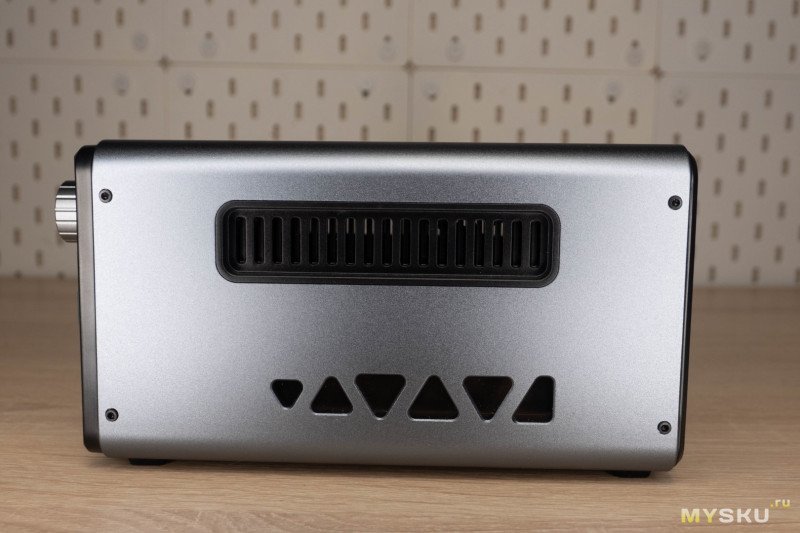

Сбоку на корпусе предусмотрены углубленные прорези для вентиляции, за которые, к слову, очень удобно переносить блок. Треугольные окошки прикрыты изнутри прозрачными вставками. Могли бы интегрировать подсветку, меняющую цвет в зависимости от состояния — смотрелось бы эффектно. На дне наклеены резиновые ножки, чтобы корпус не ерзал по столу.

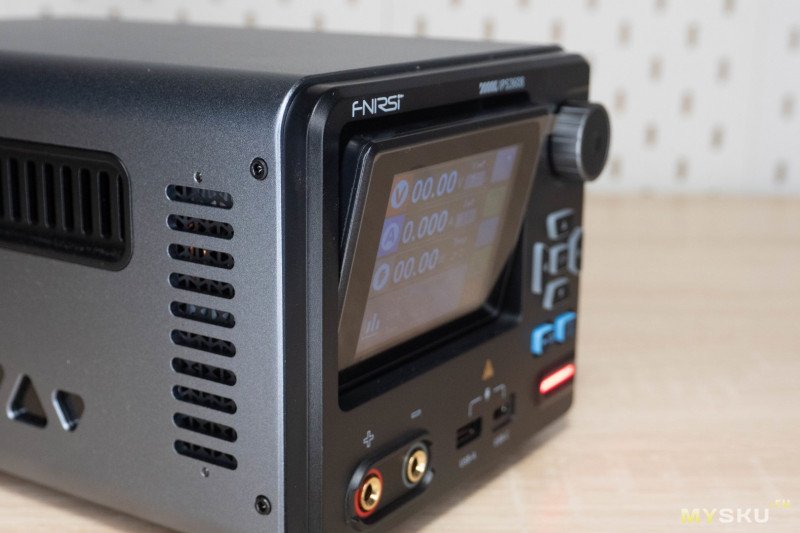

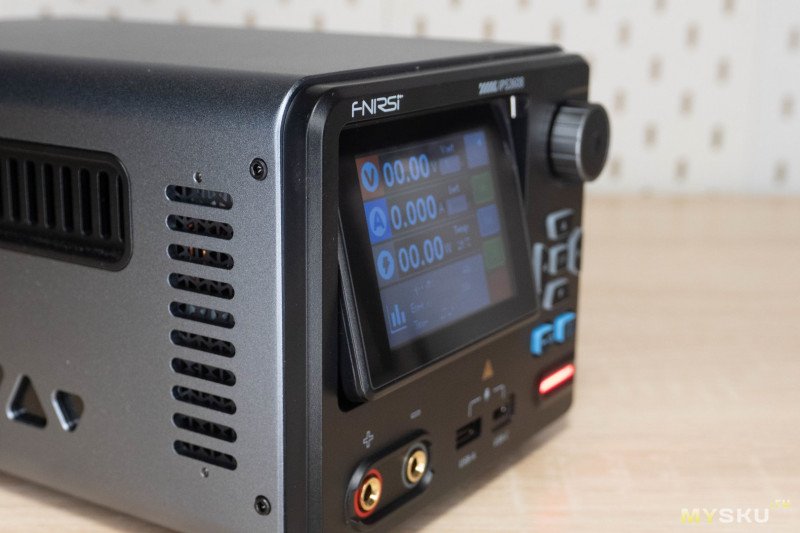

Экран можно поворачивать, правда не сильно, но всё равно лучше, чем ничего. Да и углы обзора неплохие, так что не критично.

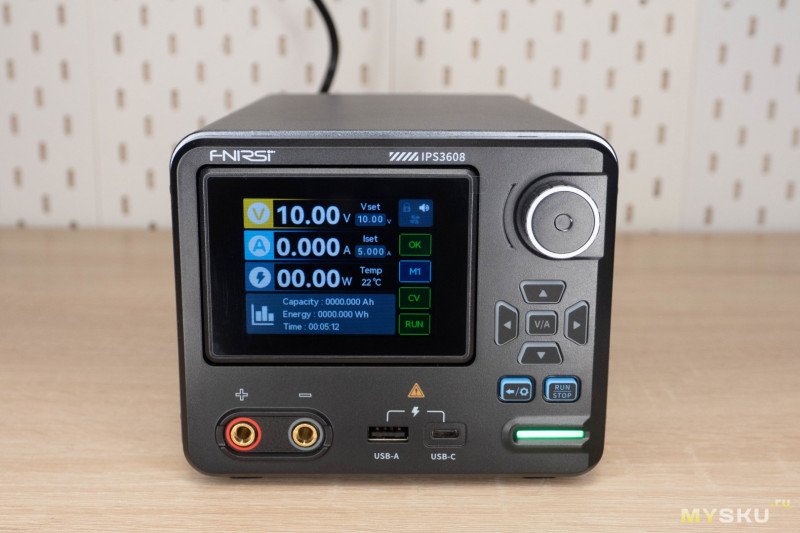

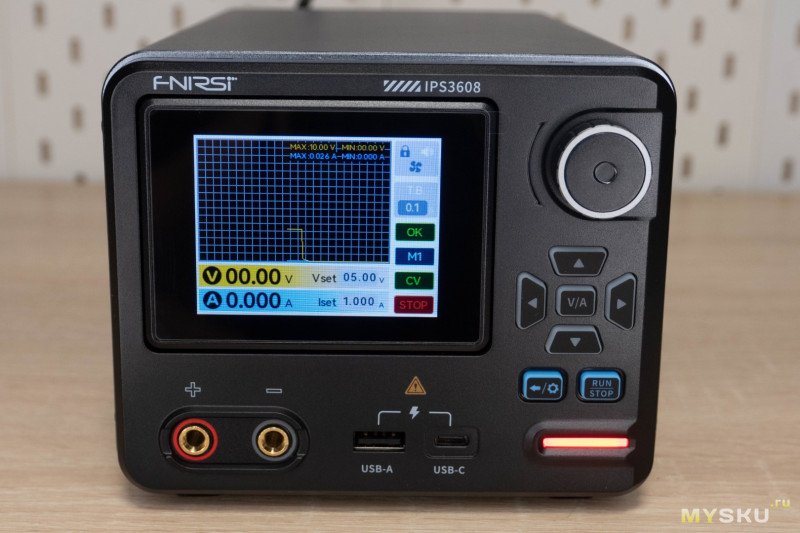

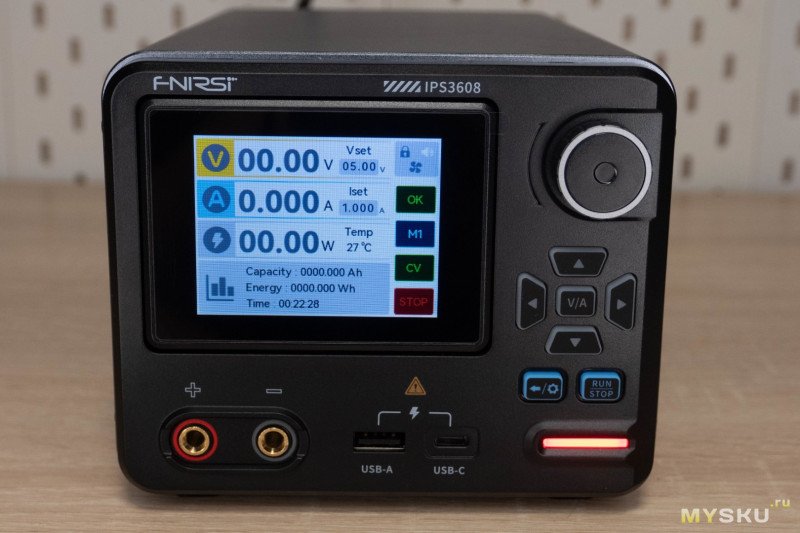

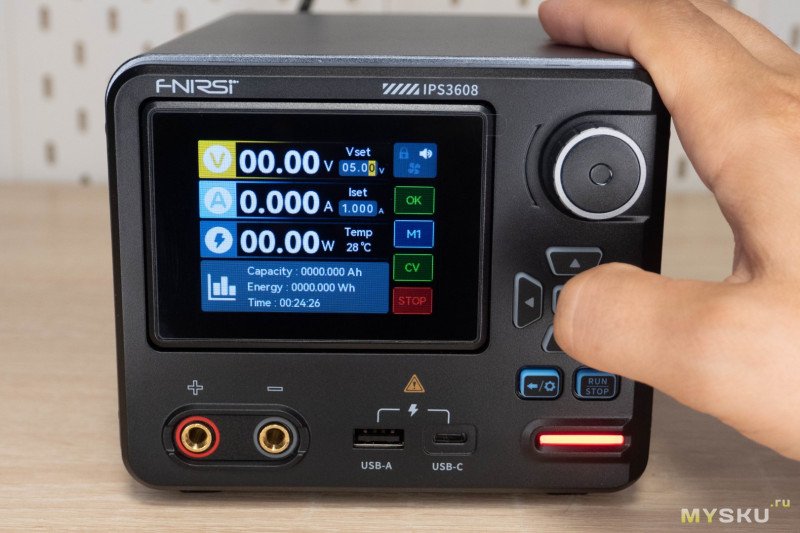

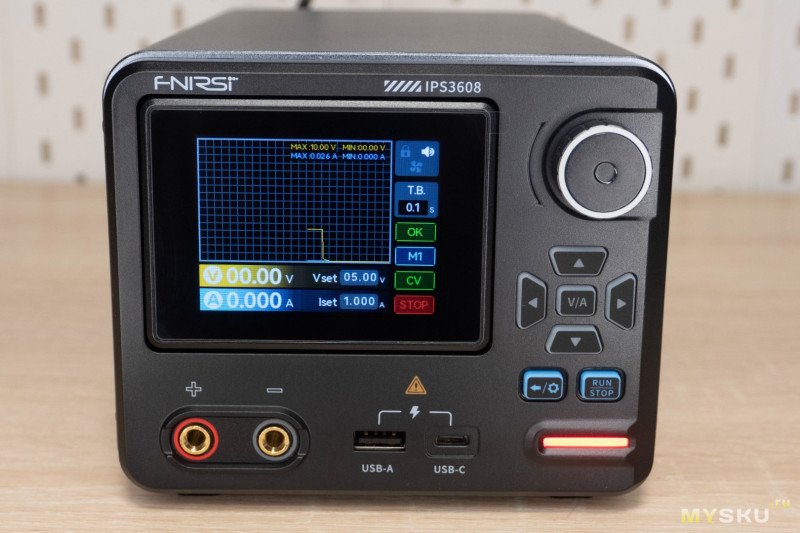

Интерфейс переключается простым вращением энкодера. Доступны три основных режима отображения: классический вольтметр/амперметр, график напряжения и тока, а также страница мониторинга USB-портов. Если зажать энкодер на пару секунд, произойдет сброс текущей статистики.

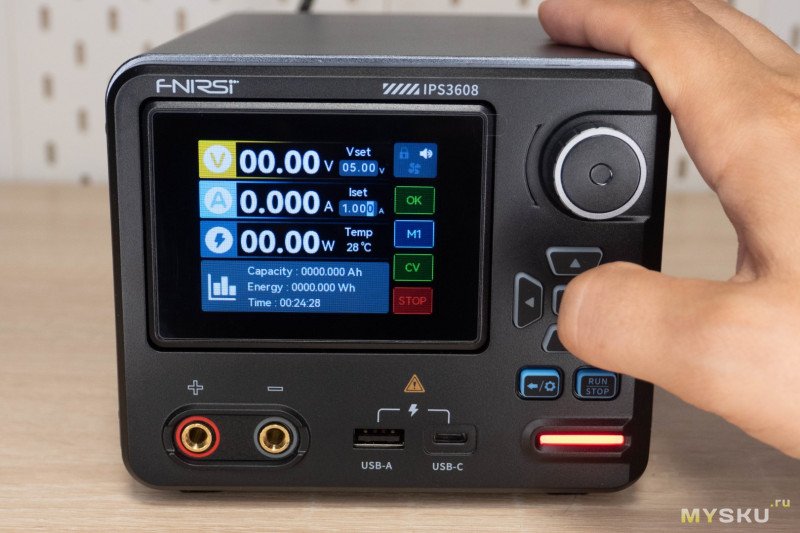

В управлении активно используется и остальные кнопки. Клавиша «V/A» дает возможность выбрать, что именно вы собираетесь править: напряжение или ток. Горизонтальными стрелками вправо/влево перебираются разряды числа, а вращением энкодера выставляется нужное значение. Как писал во вступлении, шаг 0.01 В и 0.001 А. Стрелки «вверх» и «вниз» отвечают за быстрое переключение между предустановленными ячейками памяти.

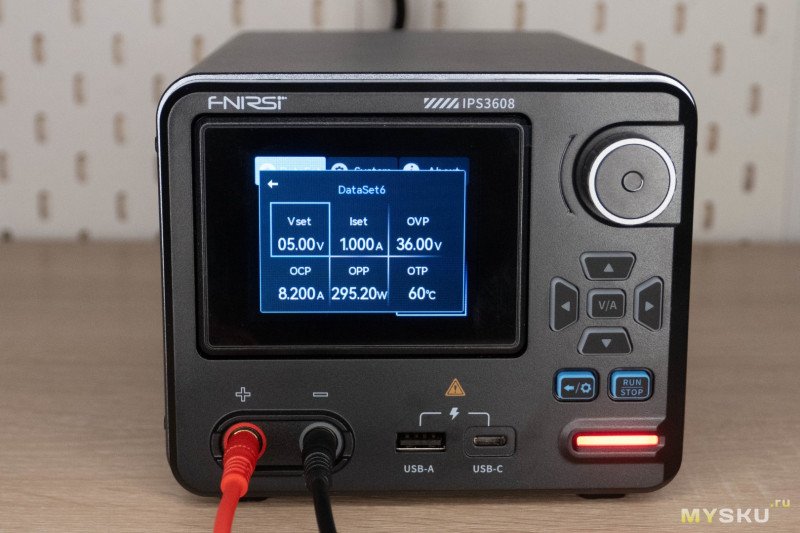

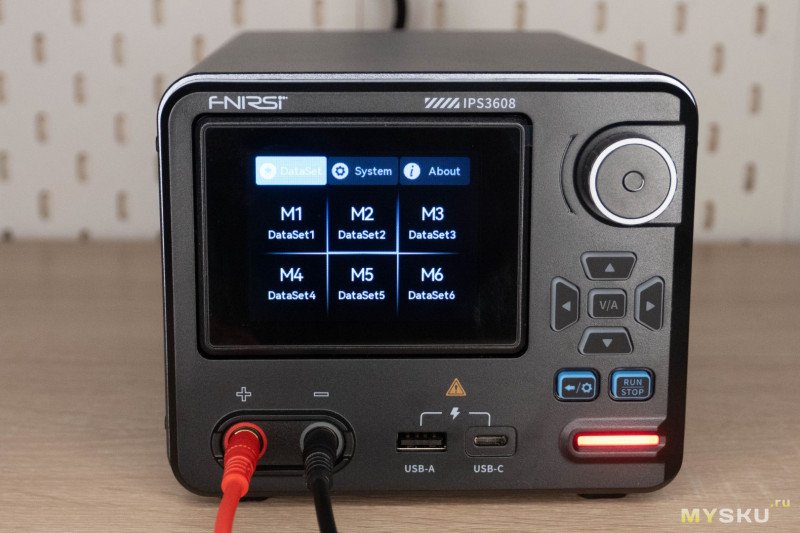

Кнопка с рисунком шестеренки вызывает основное меню. Первый раздел отведен под редактирование пресетов быстрого доступа. Здесь можно задать не только желаемое выходное напряжение, но и пороги срабатывания защиты по максимальному напряжению, току, мощности и по критической температуре.

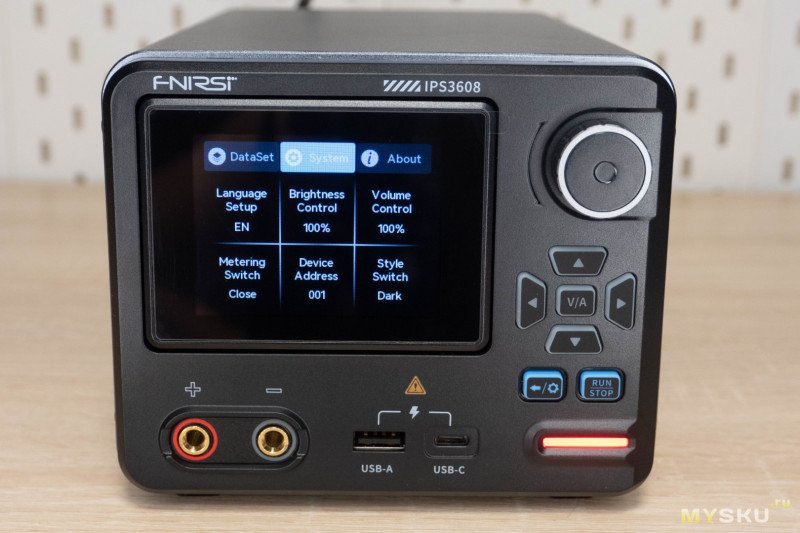

Во второй вкладке сгруппированы общесистемные установки: выбор языка интерфейса, уровень подсветки дисплея, громкость звуковых сигналов, активация/деактивация сбора статистики, присвоение порядкового номера устройству (актуально, если их несколько) и смена темы оформления.

На мой субъективный взгляд, темный вариант оформления интерфейса смотрится значительно органичнее и приятнее, хотя и со светлой темой кому-то может быть комфортнее. В реальности выглядит более ярким и лишен заметной зернистости, но черная рамка экрана на фоне светлой темы немного выбивается из стилистики.

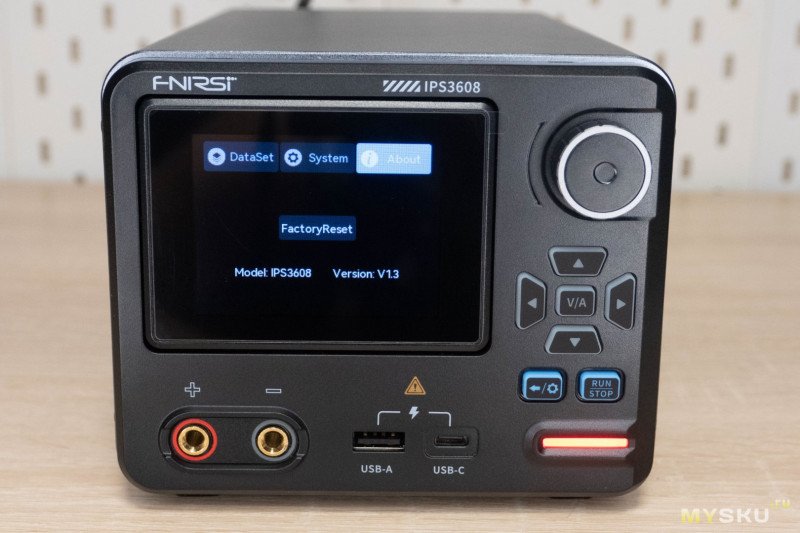

На момент тестирования была установлена прошивка версии 1.3. Из лога изменений следует, что разработчики улучшили устойчивость к коротким замыканиям и исправили баг с обновлением данных на странице зарядки в фоновом режиме.

Чтобы подать напряжение на выходные клеммы, необходимо нажать клавишу «RUN/STOP». В момент активации индикатор в правой нижней зоне меняет красный цвет на зеленый, а на экран выводятся текущие показатели.

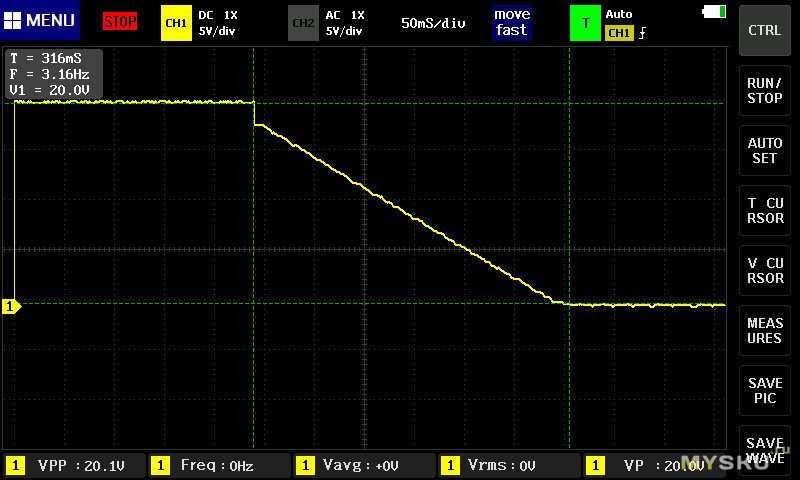

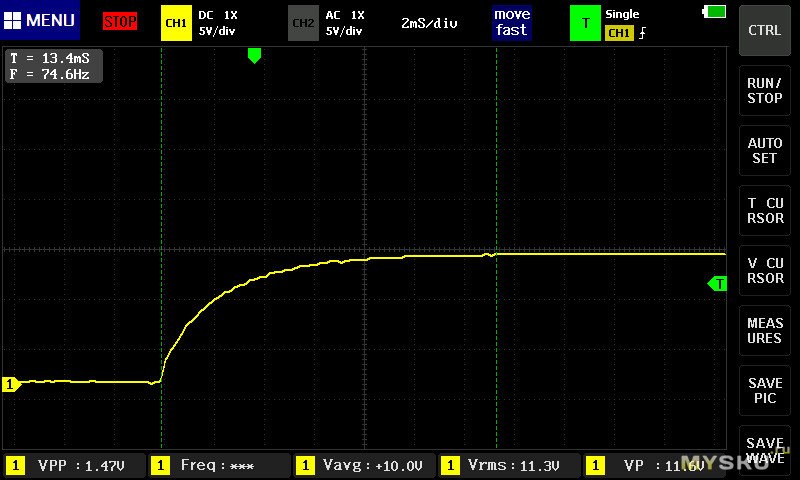

Я измерил скорость выхода блока на рабочий режим осциллографом. Набор напряжения до заданного значения занимает около 13 мс, а при отключении до полного обнуления проходит приблизительно 316 мс. Вроде неплохо, никаких «сюрпризов».

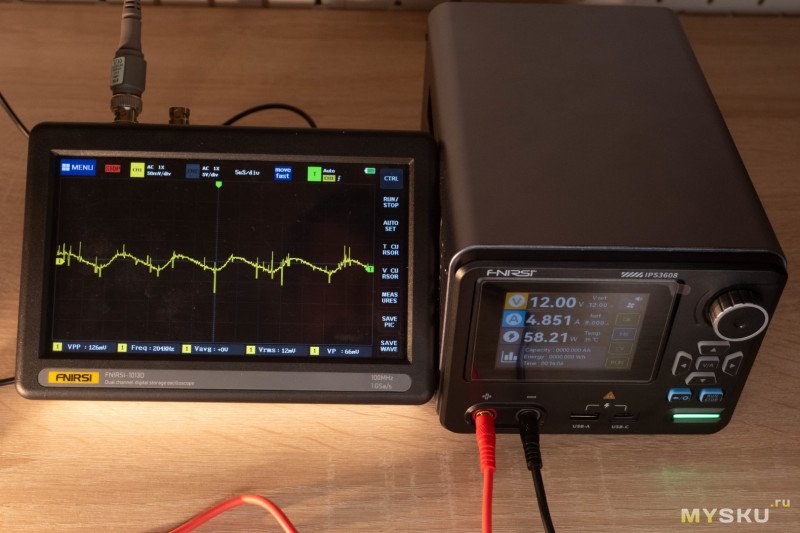

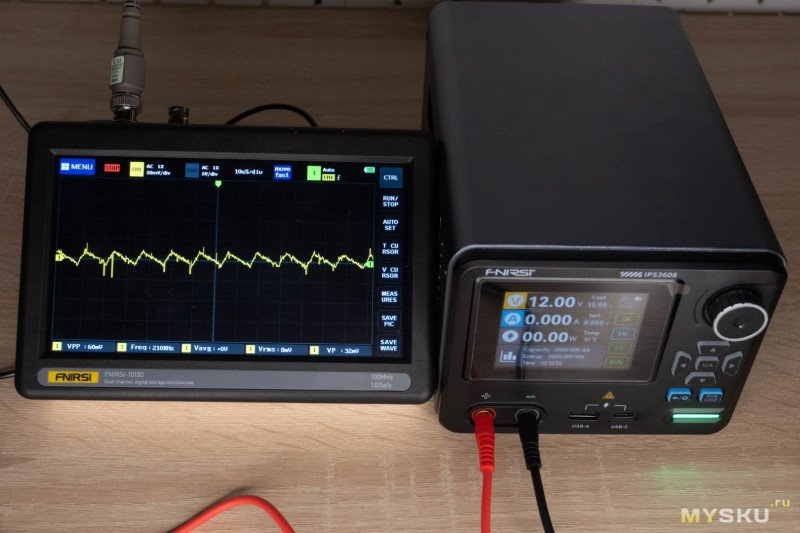

Раз уж осциллограф оказался под рукой, я проверил и уровень пульсаций выходного сигнала как без нагрузки, так и с ней. С учетом коротких выбросов напряжения («иголок»), пульсации составили 60 мВ и 120 мВ соответственно. Если отсеять эти пики, реальный фон будет в пределах 30-50 мВ.

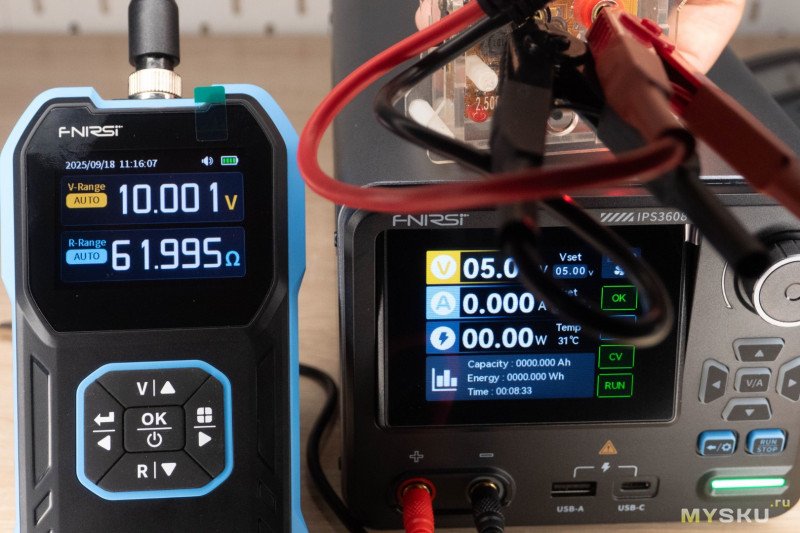

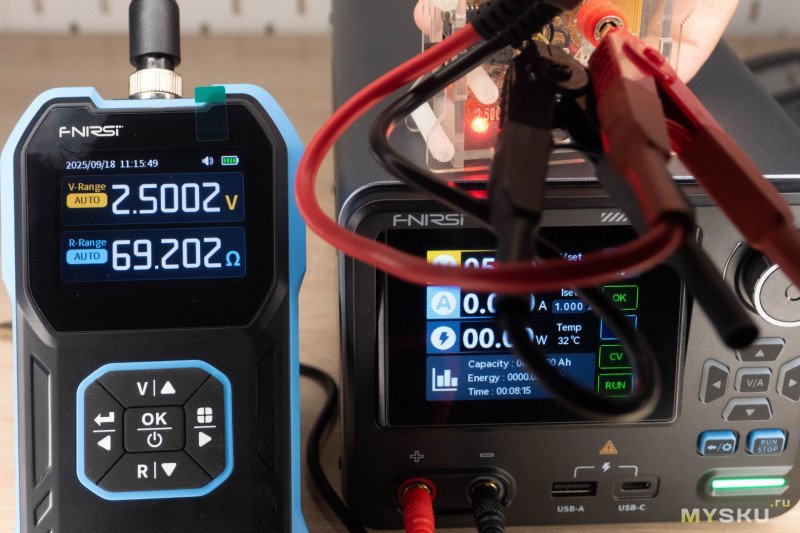

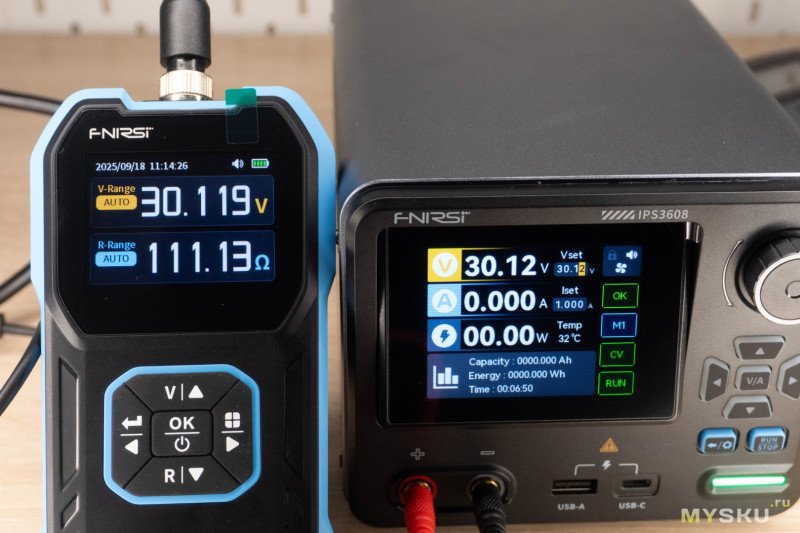

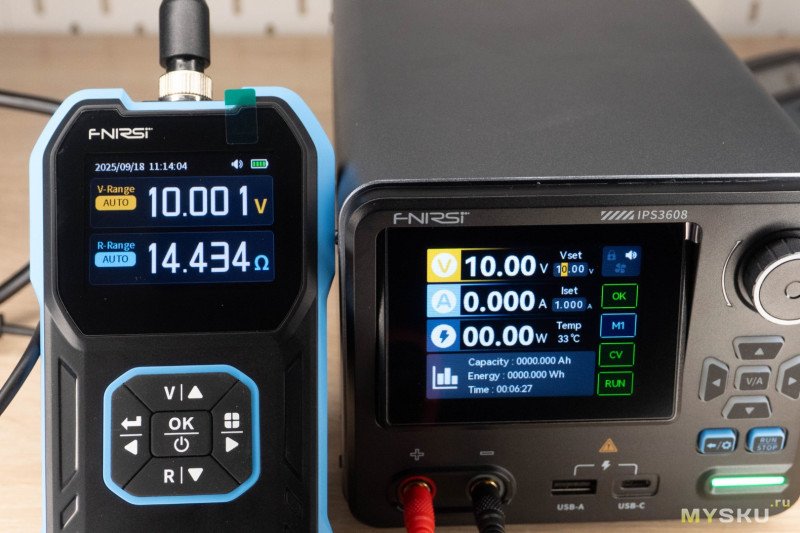

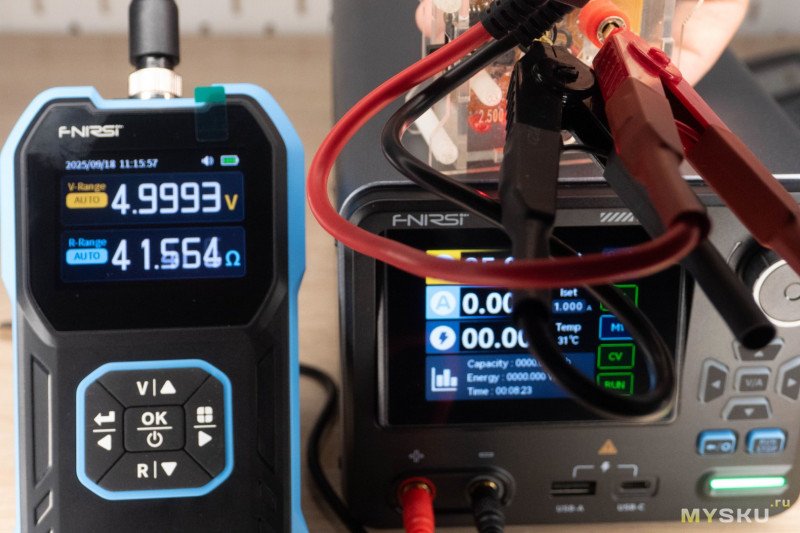

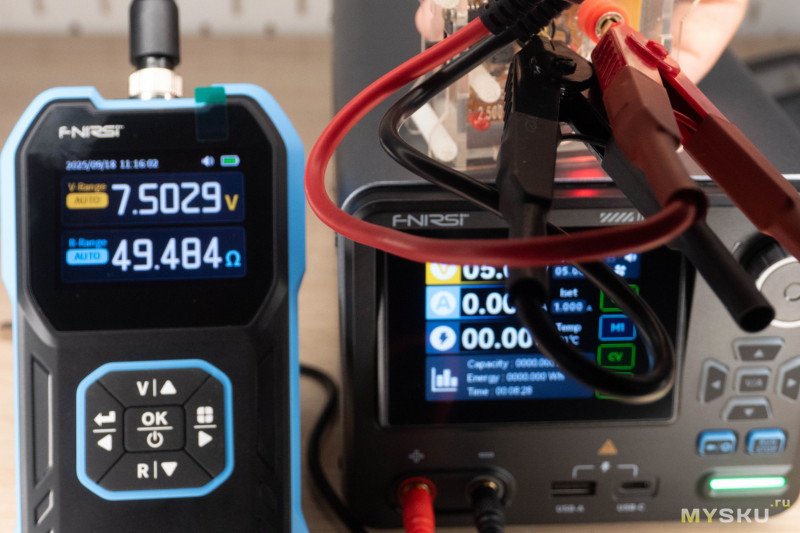

Чтобы оценить точность вольтметра, я использовал прибор Fnirsi Hrm-10 — наиболее точное оборудование, доступное в моей скромной мастерской. С источником опорного напряжения расхождение не выходило за пределы тысячных долей Вольта.

Аналогичная картина наблюдалась и у самого блока питания: во всем диапазоне отклонения были минимальны.

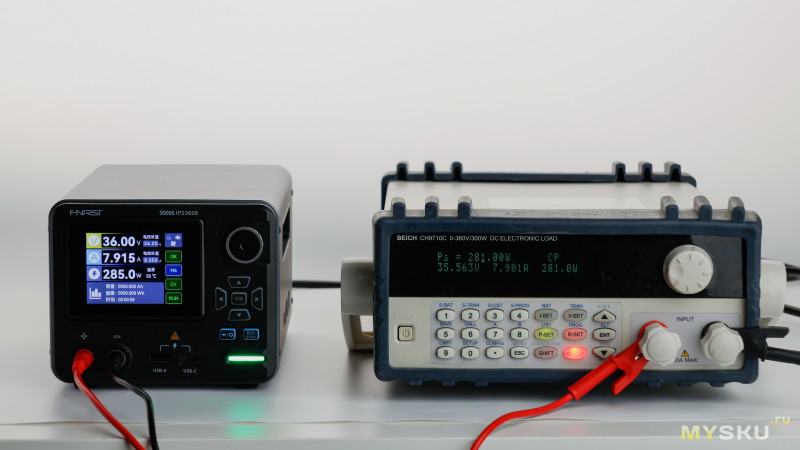

С измерением силы тока есть проблемы, так как у меня нет проверенной активной нагрузки. Однако я нашел в сети кадры, опубликованные инженерами FNIRSI, где они контролируемо выжали из него 285 Вт.

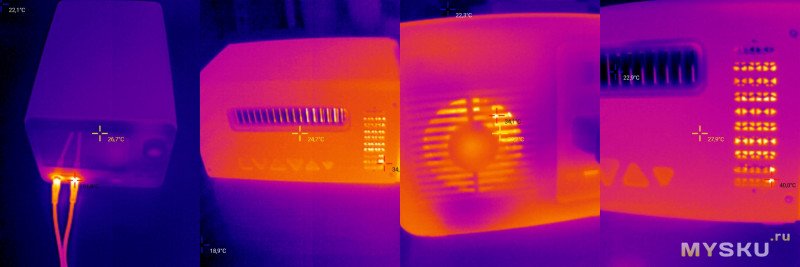

Спустя 10 минут испытаний при максимальном токе, цифровой термометр блока показал 60°C, после чего сработала защита от перегрева и выход отключился. При этом любопытно, что тепловизор зафиксировал нагрев корпуса и внутренних компонентов едва до 40 градусов — самым горячим местом оказались коннекторы проводов нагрузки. Если же в настройках немного ослабить защиту и сдвинуть температурный потолок до 99°C, то блок под полной нагрузкой за час прогревается до значений чуть выше 80 градусов, после чего температура стабилизируется. Это говорит о том, что при нормальном воздухообмене, аппарат способен тянуть серьезную нагрузку достаточно долго без риска выхода из строя.

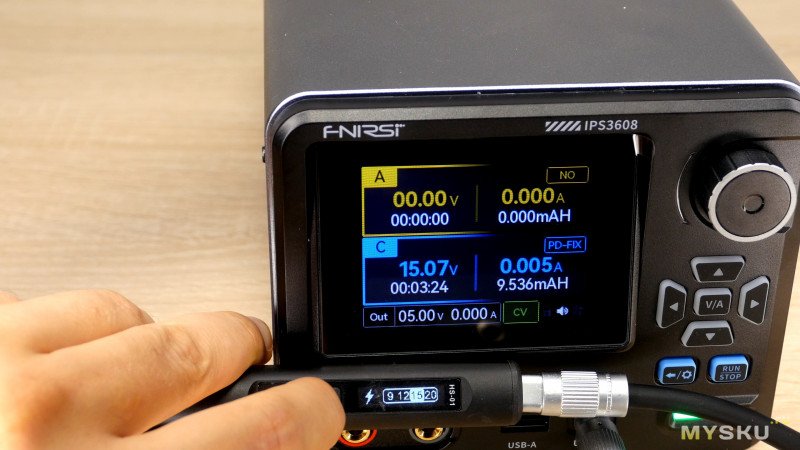

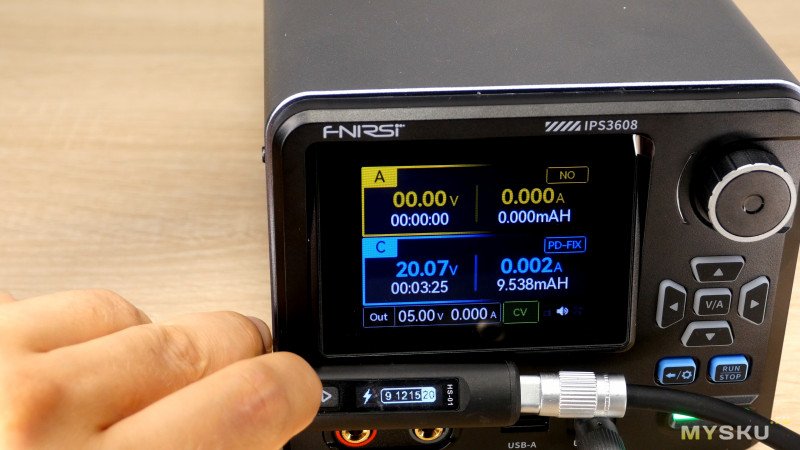

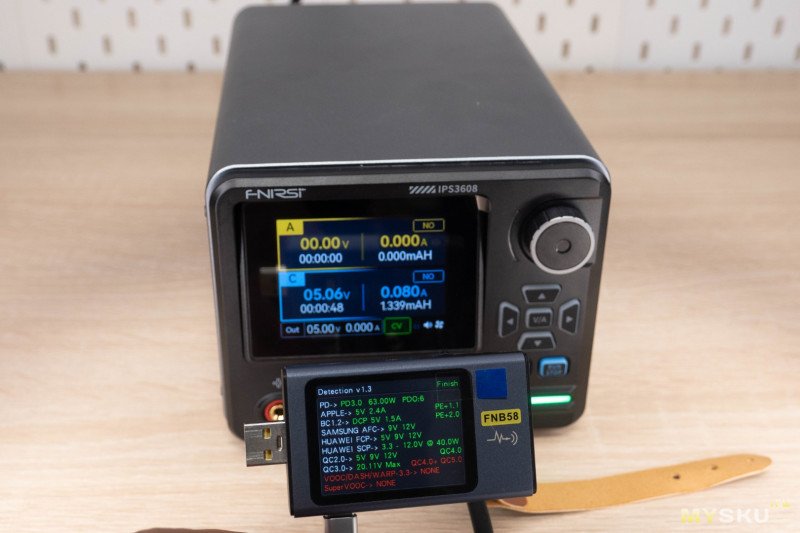

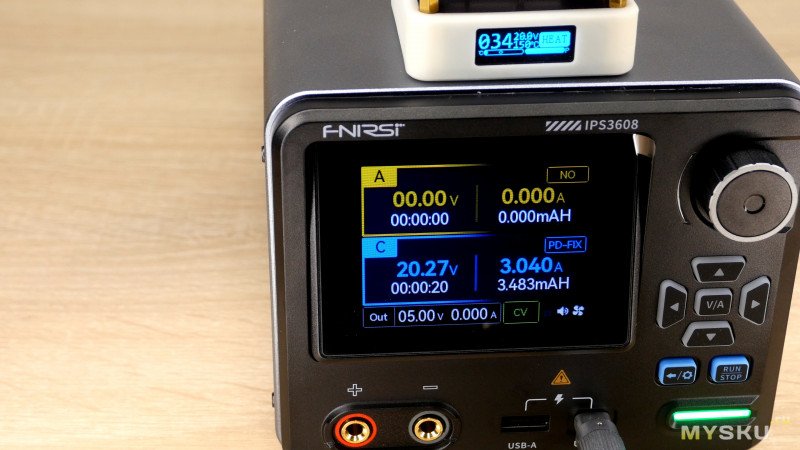

Теперь о портах USB. Гнездо USB-A выдает максимум QC 3.0, а Type-C работает с PD 3.0 мощностью до 65 Вт.

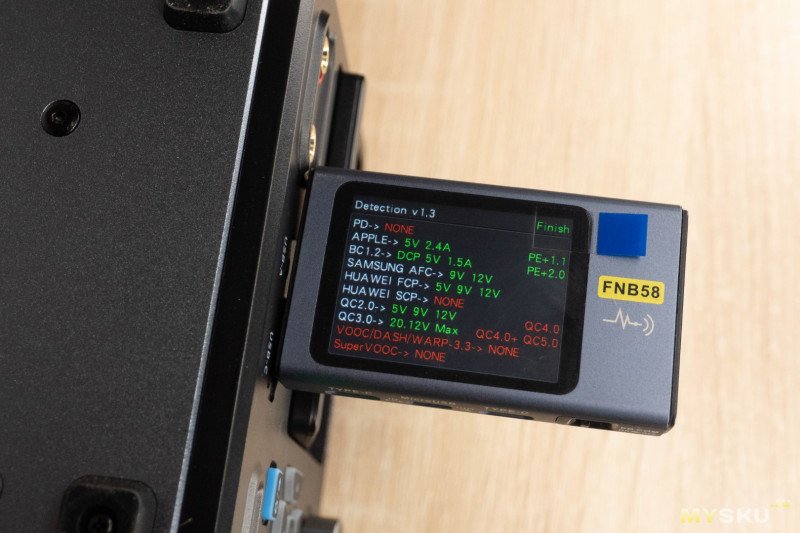

Триггерные запросы от гаджетов отрабатываются адекватно, напряжение на клеммах соответствует необходимому.

Так как современные паяльники на T12 или C245-жалах очень быстро скидывают ток, для проверки долговременной работы я подключил к блоку нагревательный столик для небольших плат. Блок спокойно выдавал стабильные 60+ Вт на протяжении длительного времени.

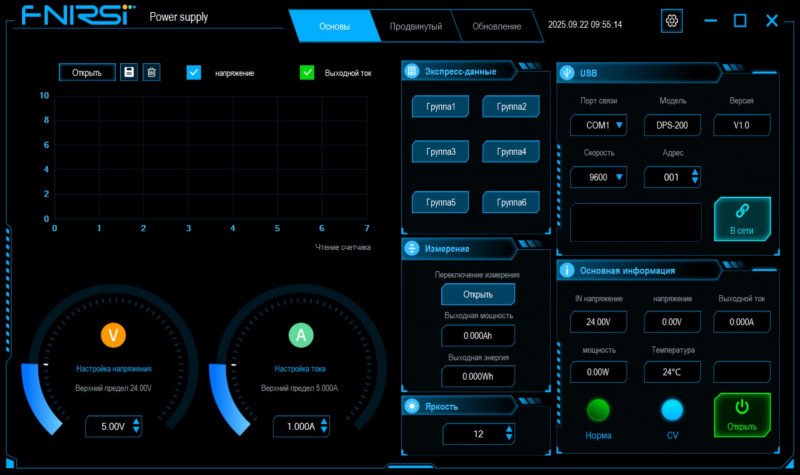

FNIRSI IPS3608 «дружит» с программой Fnirsi Power Supply, что может стать плюсом для тех, кто любит сидеть за компьютером и продолжительно вести логи измерений.

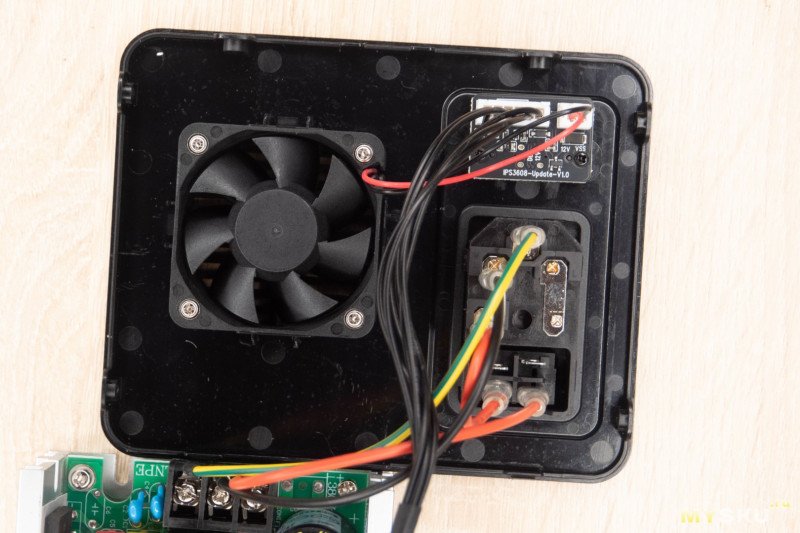

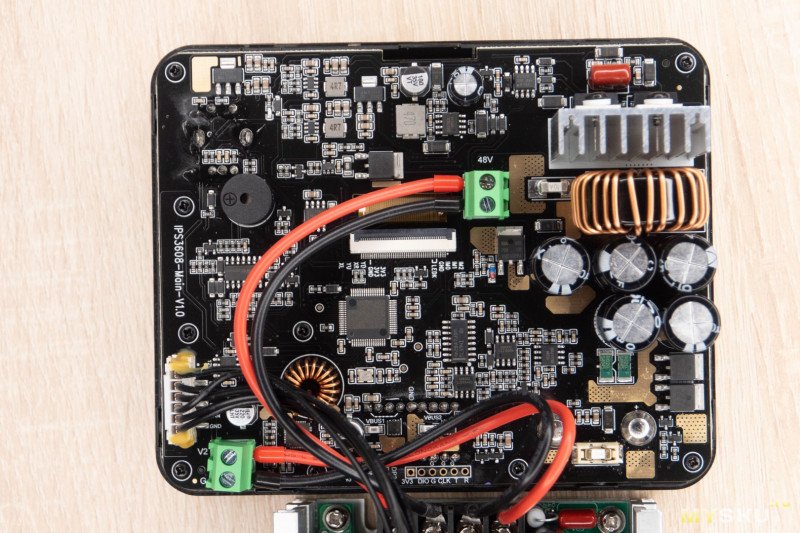

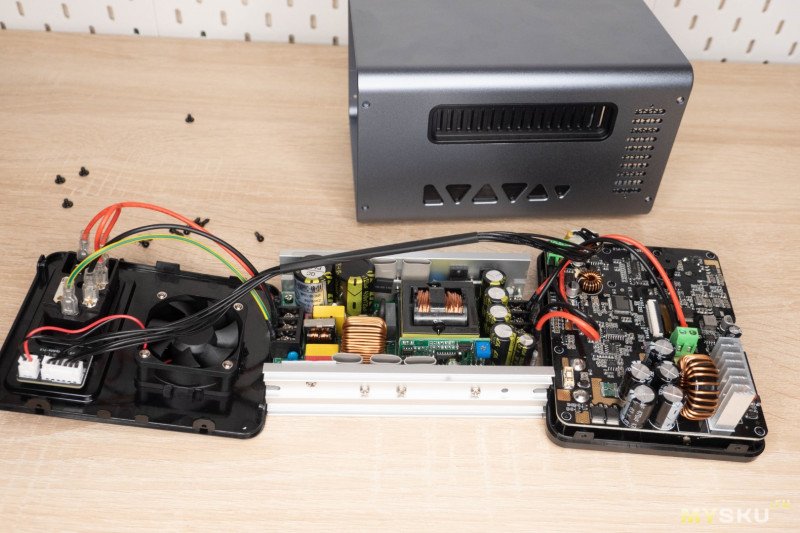

Разборка корпуса не вызывает сложностей. Сначала откручиваются четыре винта по бокам, затем еще четыре шурупа снизу, которые фиксируют большой радиатор с платой. После этого начинка легко выдвигается по направляющим в одну из сторон.

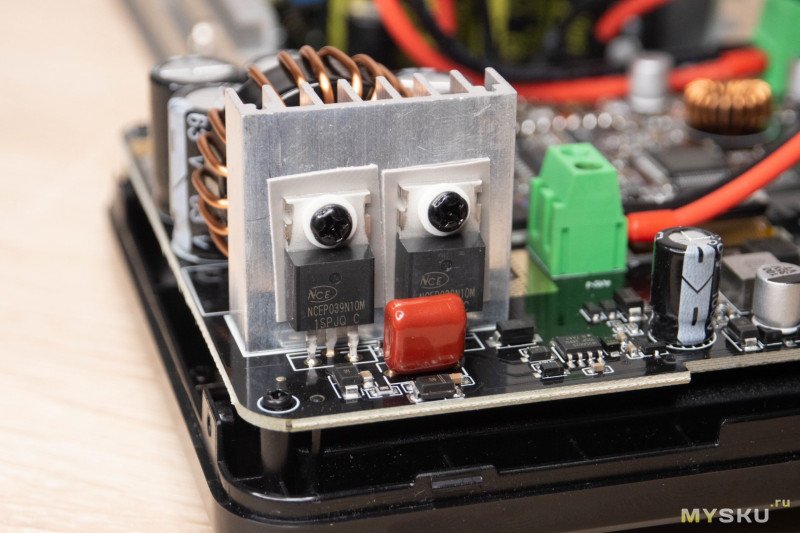

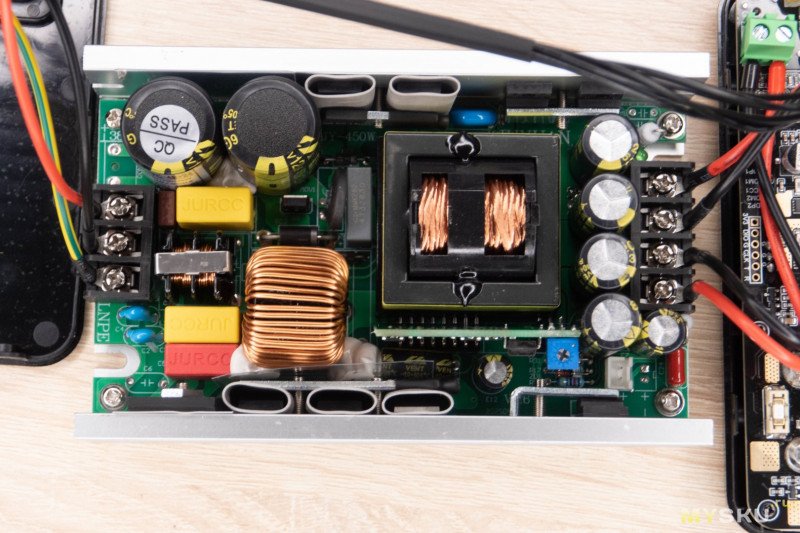

Маркировка на основном чипе тщательно затерта, а до силовых мосфетов я не стал добираться, так как пришлось бы всё откручивать от радиатора(он тут не двойной, это всё один кусок алюминия). Но то, что удалось рассмотреть, выглядит вполне достойно и опрятно — поводов для серьезной критики монтажа я не нашел.

Вывод
Как мне кажется, у ребят из FNIRSI получилась весьма толковая модель для оснащения домашней радиолюбительской лаборатории. Смотрится блок на рабочем месте приятно, все основные органы управления всегда под пальцами, корректировать параметры удобно. Диапазона по току и напряжению с головой хватит для решения 99% задач среднестатистической мастерской. Точность измерений радует, пульсации не выходят за рамки приличия. А возможность параллельно подзарядить смартфон или запитать ноутбук через USB-выходы добавляет прибору баллов в копилку универсальности.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
