Мультиметр-тепловизор BSIDE SH9. Что ты такое?

Мультиметр со встроенным тепловизором уже сложно назвать новинкой. Начавшись с приборов с тепловизионной матрицей 24х32 пикселя, они быстро развивались и теперь нам обещают разрешение 320х428 пикселей.
Под катом — полная разборка чудо-девайса и немного тестов.

Посылка была упакована в полиэтиленовый пакет(я не стал его фотографировать), поэтому коробка несколько пострадала по пути:
На обратной стороне коробки расположена таблица с характеристиками прибора:

Тип сенсора: микрокалориметр на оксиде ванадия
Спектральный диапазон: 8–14 мкм
Разрешение термограммы: 320 × 428 Pixels
Температурное разрешение (NETD): ≤50 mK (@25°C, F#1.0)
Поле зрения (FOV): 50.0° (H) × 37.2° (V) / 63.6° (D)
Угловое разрешение (IFOV): 8.89 мрад
Фокусное расстояние: 3.5 мм
Рабочее расстояние: 0.3–3 м настраиваемое
Диапазон измерений: -20°C–550°C
Точность измерения температуры: ±2°C или ±2% измеряемого значения
Температурное разрешение: 0.1°C
Диапазон коэффициента излучения: 0.01–1.00 настраиваемый
Дисплей: 3.98" TFT, сенсорный, 320×480
Источник питания: литиевый аккумулятор(3.7V / 2500mAh)
Продолжительность работы: около 5 часов (@25°C)
Габариты: 169×81×26.8 мм
Масса: 274.3 г

На боковых гранях коробки важной информации нет:
Сняв с коробки крышку, видим занимающую весь её внутренний объём сумочку:
А внутри сумочки — инструкцию, упакованный в защитный пакет мультиметр и щупы:
Всё содержимое сумочки:
К мультиметру прилагаются пара щупов, термопара К-типа и кабель USB Type-C:
Наконечники щупов:
Зарядное устройство в комплект не входит.
На время транспортировки дисплей мультиметра заклеен защитной пленкой:
Корпус частично покрыт софт-тачем. На мой взгляд, зря — лучше бы силиконовый демпфер сделали.
Физических органов управления у мультиметра ровно два: переключатель Jog-dial и кнопка включения на левой стороне корпуса. Для всего остального есть Mastercard сенсорный экран.
Ещё на левой грани корпуса расположена резиновая заглушка, прикрывающая разъём USB-C и отверстие индикатора зарядки аккумулятора:
На нижней грани корпуса расположены разъёмы для подключения щупов и токовой петли:
Сама петля в комплект не входит и приобретается отдельно.
Стартовая заставка при включении прибора:
Запуск прибора занимает примерно 4-5 секунд.
Также при первой включении мультиметр предлагает выбрать язык интерфейса:
Русский язык присутствует, но качество локализации примерно как у китайского телефона 15-летней давности. Того самого, где «Ясные печеньки» и «Введите БУЛАВКУ». Шрифты тоже тихий ужас.
Долгое нажатие на кнопку включения включает/выключает прибор, короткое делает снимок экрана. Качание рычажка Jog-dial переключает режим псведоцвета, нажатие на него же вызывает меню настроек. Нажате на экран вызывает другое меню настроек, из которого можно переключиться в режим мультиметра — это будет мгновенно, а обратный переход в тепловизионный режим потребует примерно 4-5 секунд.
Вывинчиваем четыре самореза на задней стороне прибора и после этого с помощью медиатора или пластиковой карточки можем отщелкнуть переднюю рамку:
Основная плата при этом остаётся закрепленной в корпусе парой саморезов за клеммную колодку(на снимке эти саморезы уже убраны).
Аккуратно сдвигаем плату вправо до упора в стенку и немного приподнимаем левую сторону. После этого можно отключить разъём аккумулятора(между кнопкой и качалкой Jog-dial):
Теперь можно отщелкнуть шлейфы блока камер и извлечь основную плату из корпуса:
Цепи питания и заряда аккумулятора:
Также тут есть разъём для microSD-карты на 4 гигабайта для хранения скриншотов. Карта приклеена к плате герметиков. В принципе, её можно поменять, но места на ней и без этого хватит примерно на 15000 снимков — задолбаетесь искать нужное и копировать.
Совершенно секретная микросхема АЦП:
Отщелкнув ещё один шлейф и вывернув ещё четыре самореза, можно снять ЖК дисплей вместе с его крепежной рамкой. Под ним находится процессор:
Маркировка процессора заботливо спилена:
Маркировка на дисплее(по которой ничего не ищется):
Разъём тепловизионной камеры:
Очень высокотехнологичная прижимная стеклотекстолитовая пластина блока камер:
Маркировка тепловизионного модуля, по которой всё равно ничего путного не ищется:

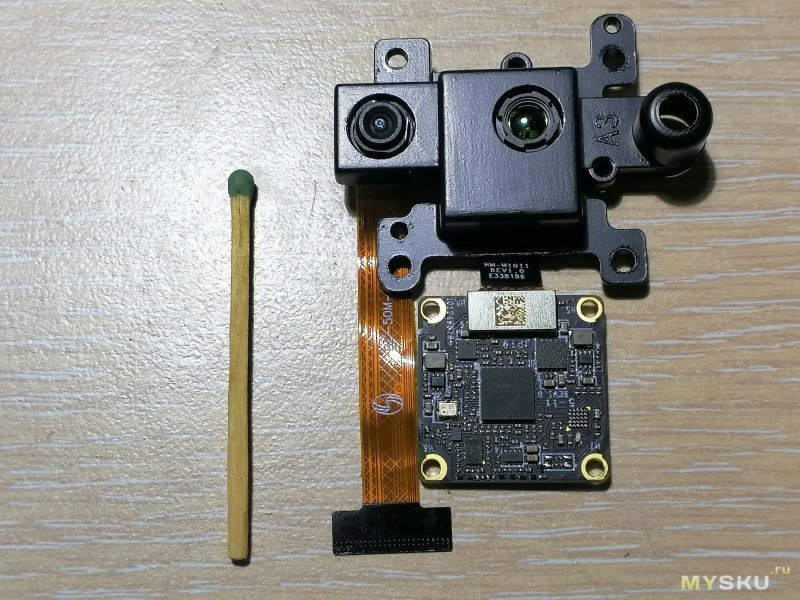

Блок камер со стороны объективов:
То же, с тыльной стороны:
Плата управления тепловизионным модулем со стороны объективов:
То же, с тыльной стороны:
Вокруг объективов в корпусе в корпусе миллиметровая щель? Серьёзно?
К прибору прилагается макролинза М1 в отдельной пластиковой коробочке:
Внутри коробочки имеется вкладыш из пенополиэтилена:
Лицевая сторона линзы:
Тыльная сторона линзы:
Крепление линзы на приборе:
При этом перекрывается доступ к разъёму USB-C.
Прибор умеет мерить постоянное напряжение до 1000 В, переменное напряжение с частотой от 40 Гц до 1 кГц до 750 В, сопротивление до 200 МОм и емкость до 99,999 мкФ. Внешняя термопара позволяет замерить температуру до 1300 градусов Цельсия. Также имеется режим звуковой прозвонки — довольно тормозной, срабатывает примерно через 0,4-0,5 секунды после замыкания щупов. Скриншоты можно делать как в режиме тепловизора, так и в режиме мультиметра.
Проверка точности измерения напряжений:
Верхний ряд: Постоянное напряжение, слева направо — 150 мВ, 4 В, 110 В.
Нижний ряд: Переменное напряжение 50 Гц, слева направо — 150 мВ, 12 В, 115 В.
Точность измерения можно считать достаточной для карманного прибора, особенно с учётом того что весь функционал мультиметра тут явно на сдачу.
Измерять постоянный ток данная модель прибора не способна вообще, а переменный — только при помощи токовой петли-зонда, не входящей в комплект поставки(зато аж до 2000А — интересно, что за наркоманы это разрабатывали?). Модель SH9A измерять малые токи умеет, но вряд ли до меня доберется.
Ну а теперь переходим к тепловизионному режиму.
Нагрев стола светодиодом оптической мышки:
Заполнение ванны горячей водой:

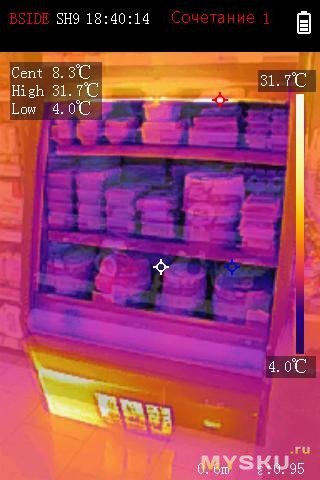

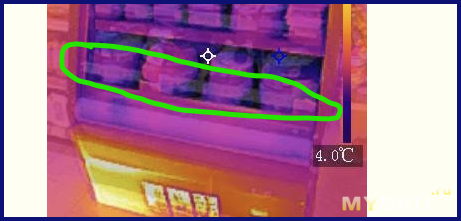

Тортики в холодильной витрине-горке:
Котик:
Да здравствует психоделия! Прибор умеет в 15 вариантов псевдоцветов термограммы, здесь приведено 9:
Но мы же тепловизоры обычно для ремонта радиоэлектроники берем?
Для эксперимента я препарировал полуживой планшет:
Общий вид:
Плата покрупнее:
Угол платы с DC-DC преобразователем питания дисплея(через макролинзу):
При подключении к ПК прибор определяется как съёмный диск и в теории позволяет скопировать/перенести на него результаты измерений в виде BMP-файлов с расширением 480х320 пикселей. На практике при этом Вы гарантированно получите возможность вспомнить молодость и окунуться во времена DialUp-модемов, дискет и Windows 95 и спалить стул, потому что при попытке пакетных операций с файлами и просто включении режима миниатюр/предварительного просмотра операционная система превращается в совершенно адский глюкодром, который без жесткого рестарта привести в чувство просто не получается. Так что выковыривать скриншоты из памяти прибора придется поштучно.
Вывод: прибор оставляет смешанное впечатление. С одной стороны, вроде бы хотели сделать хорошо. С другой, в реальности сделали странно и местами глючно. Возможно, это будет исправлено в следующих версиях прошивки. Если, конечно, они будут.
