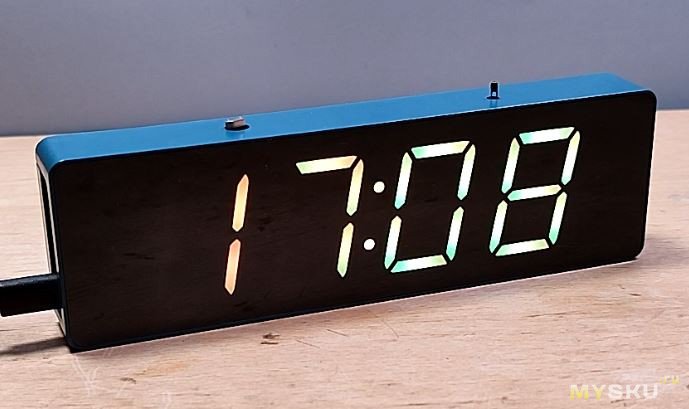

DIY RGB часы с модулем ESP8266

Всем доброго времени суток!
Предлагаю на ваш суд обзор очередного набора «сделай сам» из Китая. В этот раз буду собирать очередные часы с RGB-подсветкой и модулем ESP 8266 на борту, а что из этого получилось — посмотрим по ходу обзора.

Упаковка

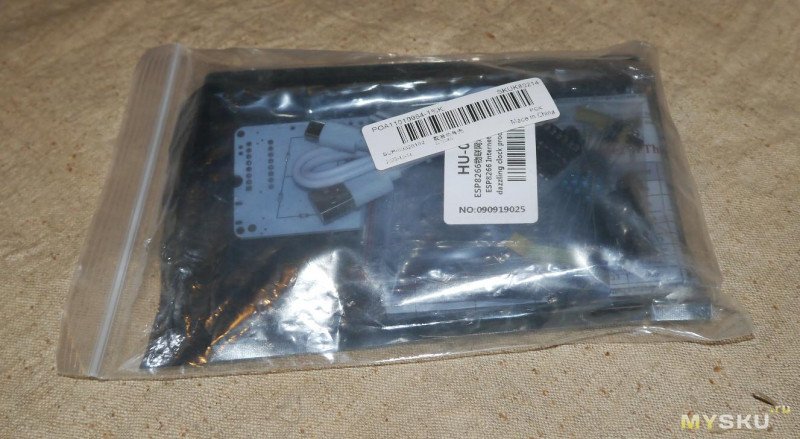

Приехал набор в небольшом пакете, внутри которого еще кучка пакетов и корпус будущих часов.

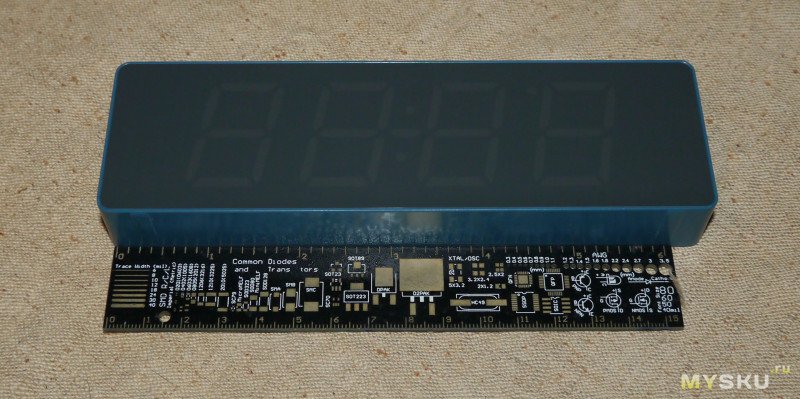

Корпус довольно большого размера и, на мой взгляд, вполне хорошо выглядящий.
В чем-то наподобие антистатического пакета было запаяно все остальное. Этот пакет единый для всех, а вот уже корпус в большой пакет докидывают в зависимости от выбранного цвета.

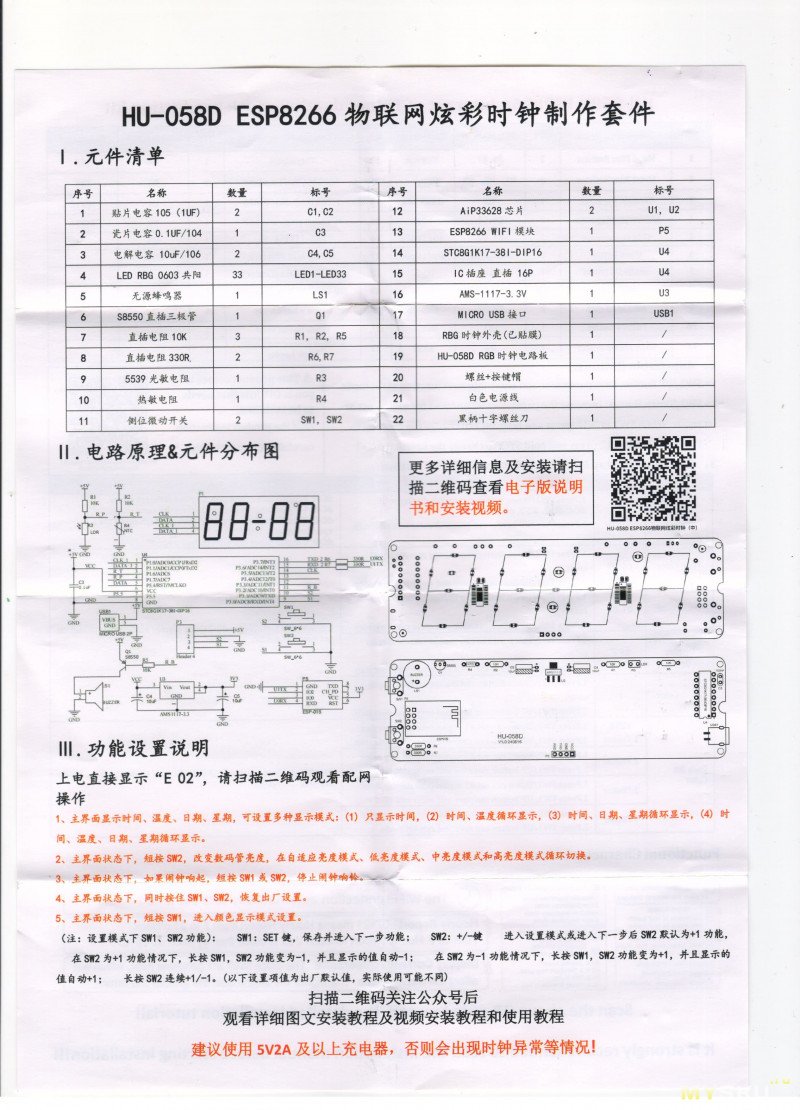

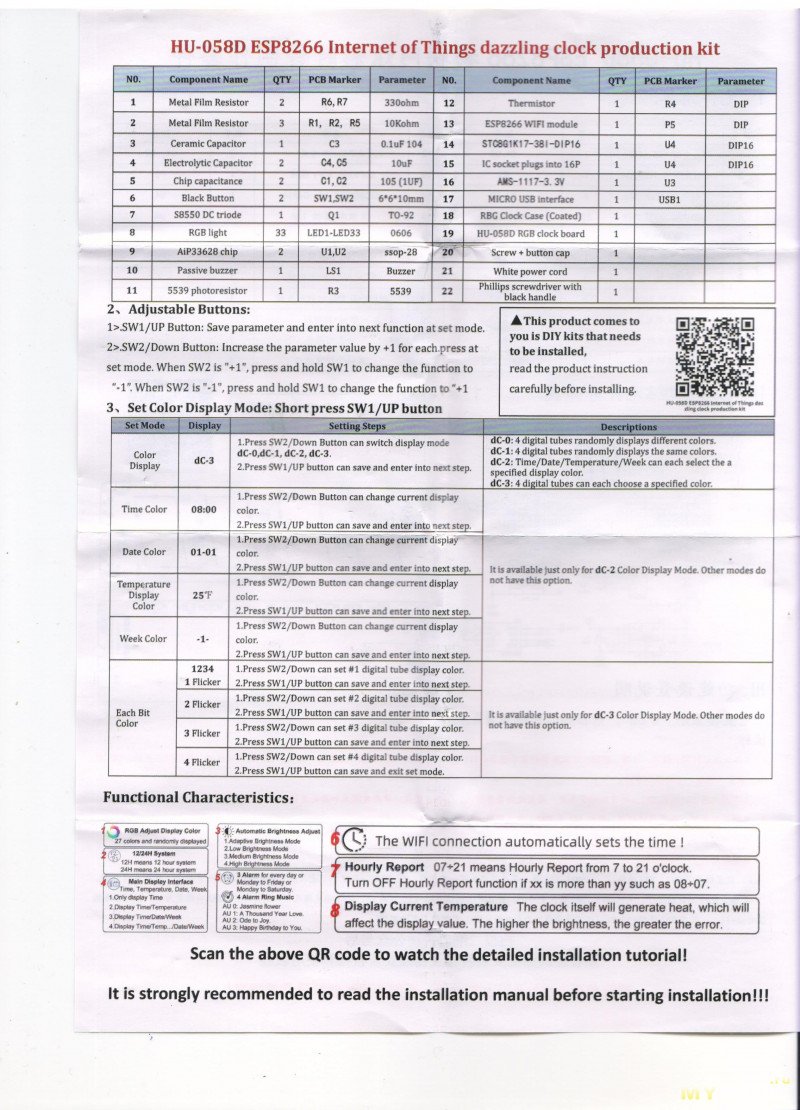

После вскрытия нас встречает инструкция на китайском и английском, там же есть принципиальная схема часов и QR-код, ведущий на страницу разработчика, где есть видеоинструкция по сборке.

Комплектация набора

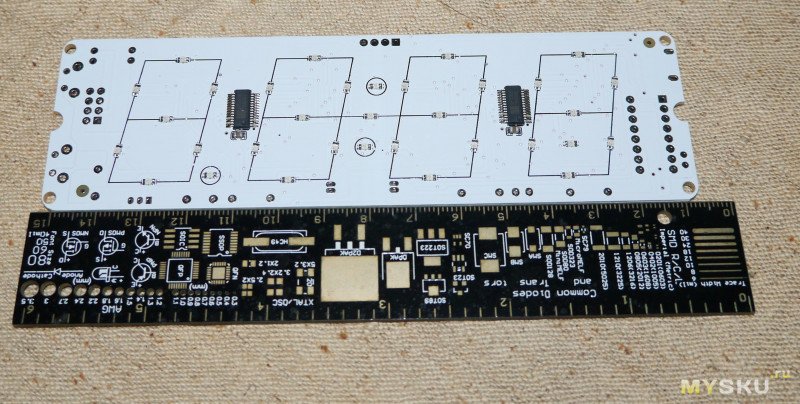

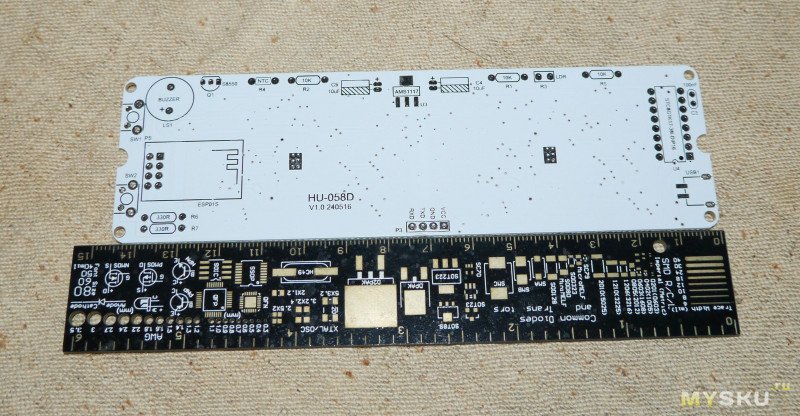

Основная плата часов.

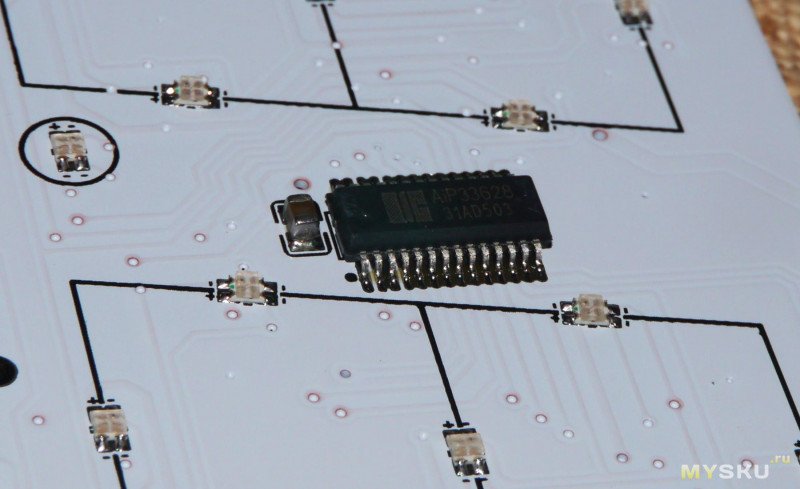

На нее производитель уже заботливо припаял светодиоды, за это отдельное спасибо. Корпуса светодиодов меньше 2 мм шириной, да еще на 4 вывода, так как RGB.
Также на плате установлено два контроллера светодиодных матриц AiP3328. Даташит на сию зверушку я смог найти только у китайцев, но сама по себе микросхема интересная: цифровое управление, каскадирование, поддержка ШИМ индивидуально для каждого светодиода до 256 уровней и некоторые другие плюшки.

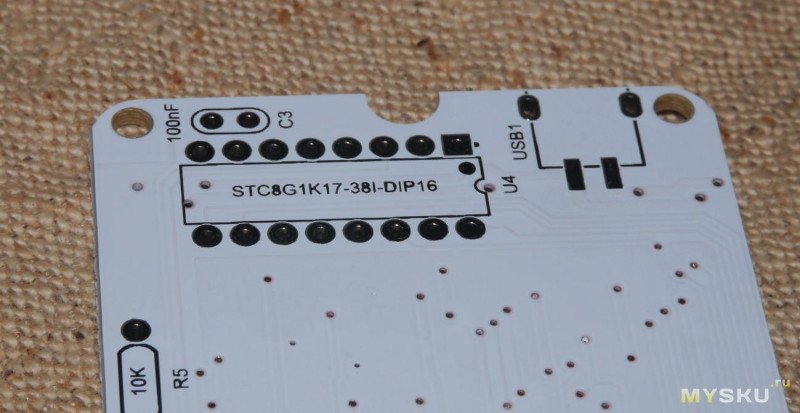

Отдельно стоит упомянуть место для установки на плату еще одного контроллера — STC8G1K17. Уже тут у меня начали закрадываться не совсем хорошие мысли, но я все еще хорошо думал о производителе.

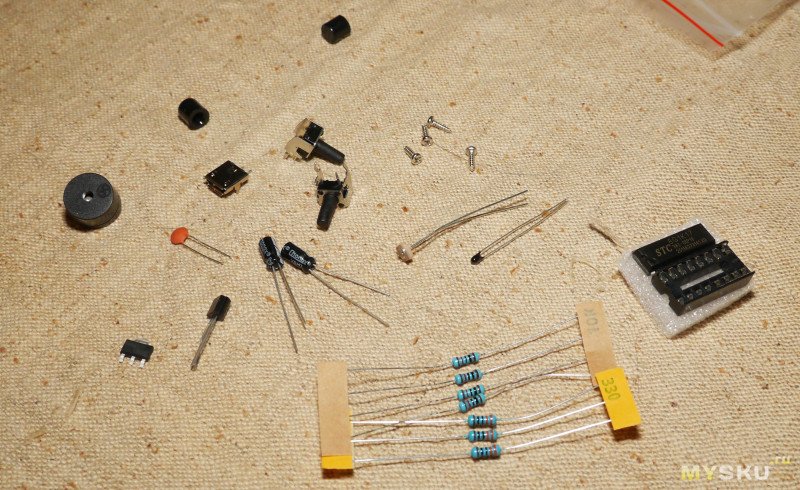

Также в комплект положили небольшой пакет с парой конденсаторов, 7 резисторами, парой кнопок и еще кое-чем по мелочи.

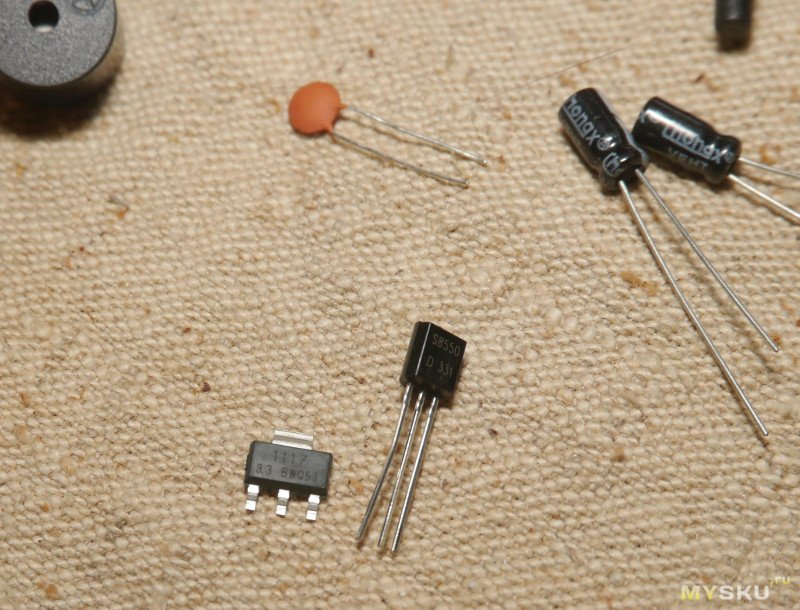

Не забыли транзистор для управления бипером и «кренку» на 3.3 В для питания STC.

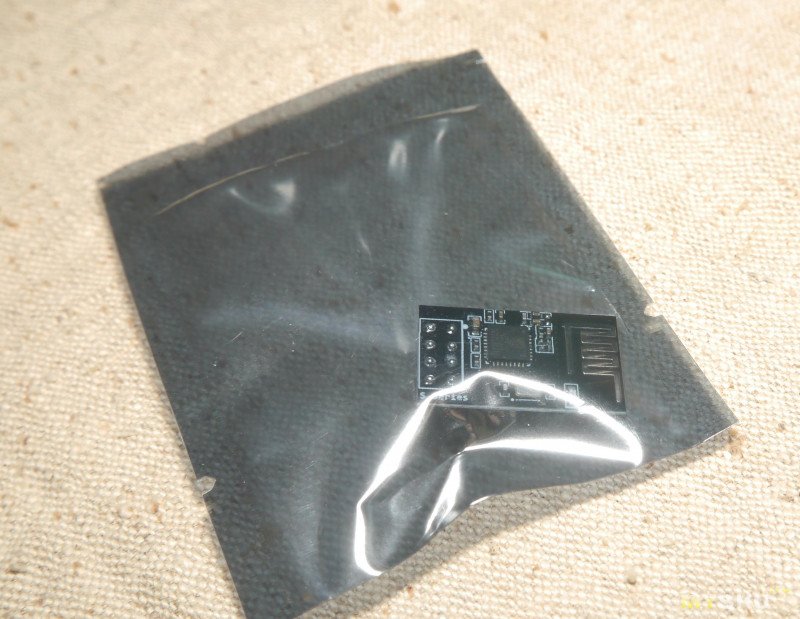

В отдельно антистатичиском пакете лежит модуль ESP.

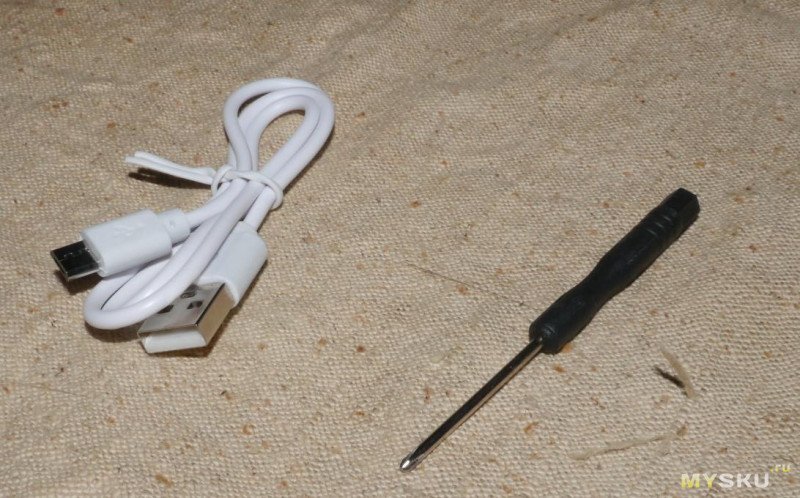

И даже отвертку с USB-кабелем положили, так что в целом комплектация достойная.
Сборка
Думаю, не стоит особо останавливаться: каких-либо нюансов или подводных камней в сборке нет, разве что не промахнуться с ключом при установке контроллера в его постельку.

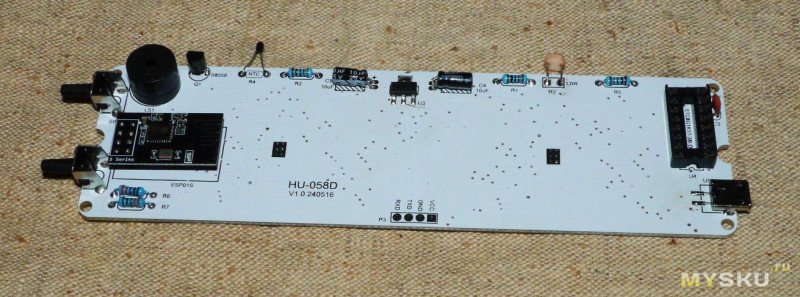

В итоге получается вот такая плата.
Настройка

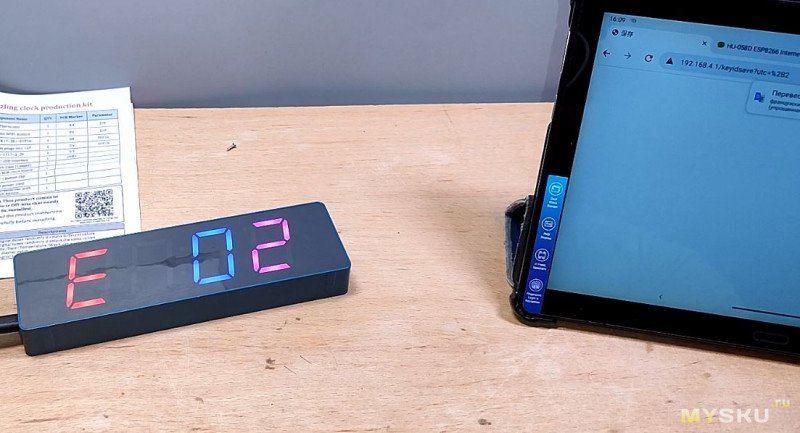

После первого включения на дисплее отображается надпись Е 02 и часы ожидают подключения к WiFi.
И именно тут я понял главную изюминку этого набора: время в нем устанавливается только через WiFi и никак иначе. Если нет WiFi, то часы превращаются… превращаются часы в элегантную…

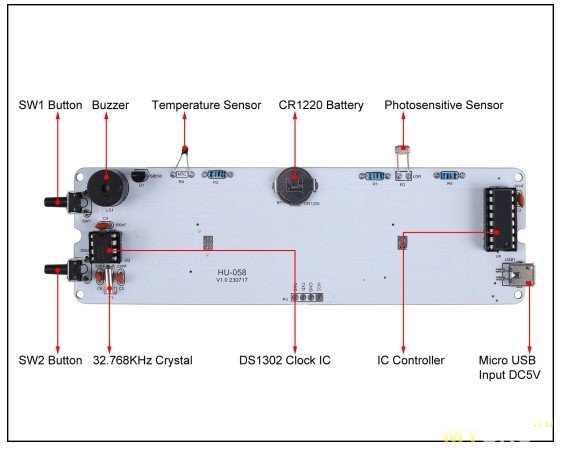

Поискав по коду набора HU-058D в сети, нагуглил набор HU-058 на точно такой же плате, с точно таким же STC-контроллером, но там на месте ESP-модуля стоит микросхема часов DS1302.
Так что китайцы просто аккуратно заменили одно на другое и всё. Я даже не удивлюсь, если они не заморачивались и ESP либо просто эмулирует DS1302, чтобы не переписывать прошивку основного контроллера, либо делает это частично, так как новый пункт в меню они добавили.
Ну да ладно, это, так сказать, только мысли вслух.

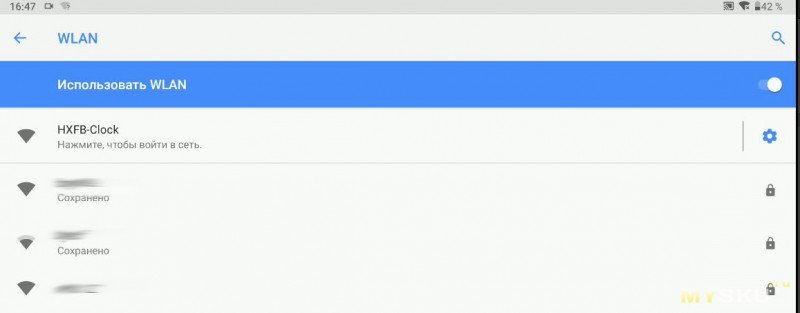

Настройка начинается с поиска и подключения к Wi-Fi сети HXFB-Clock.

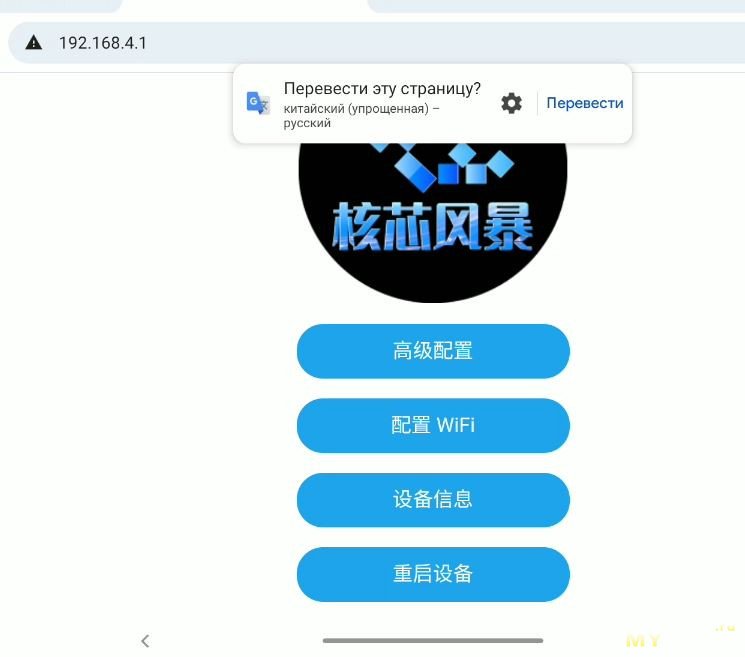

После подключения открываем браузер и переходим по адресу 192.168.4.1, там нас встречает страничка с прекрасным китайским интерфейсом.

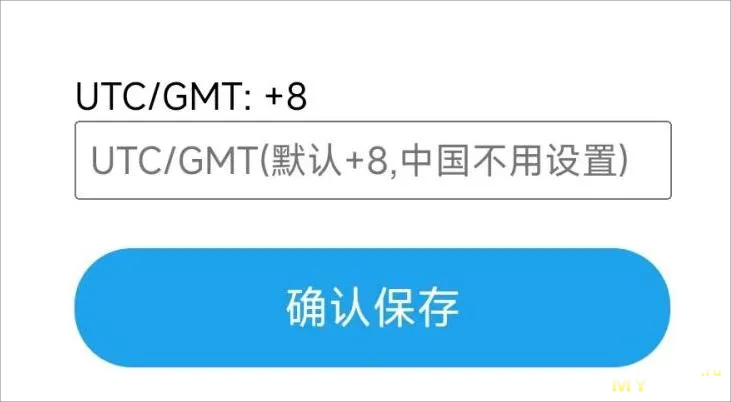

Первый пункт — установка часового пояса: просто вводим ± часов и всё. Просто и со вкусом: никаких тебе выпадающих списков и прочих излишеств.

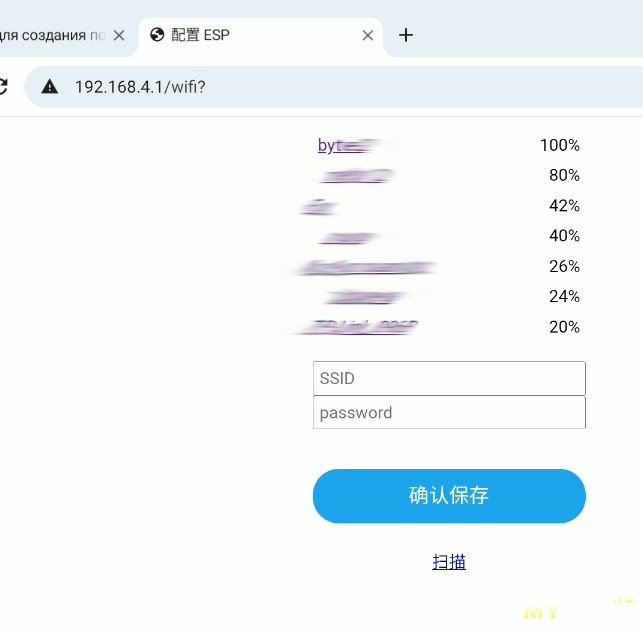

Вторая кнопка меню — собственно, настройка подключения к WiFi: выбираем или вводим SSID и пароль. Часы начинают думать, гоняя по кругу на дисплее бегущий сегмент. Если настройка прошла успешно — покажут время и полностью отключат веб-интерфейс, если нет — опять код Е02.
Меню и другие настройки
После того как успешно подключились к WiFi, можно переходить к настройке самих часов:
1. Установка цвета дисплея — четыре режима: dC-0, dC-1, dC-2, dC-3.
dC-0 — случайный цвет для каждого из 4-х знаков.
dC-1 — случайный цвет, но одновременно для всех 4-х знакомест.
dC-2 — отдельный цвет для каждого из экранов, выбранный пользователем.
dC-3 — отдельный цвет для каждого из 4-х знаков на выбор пользователя.

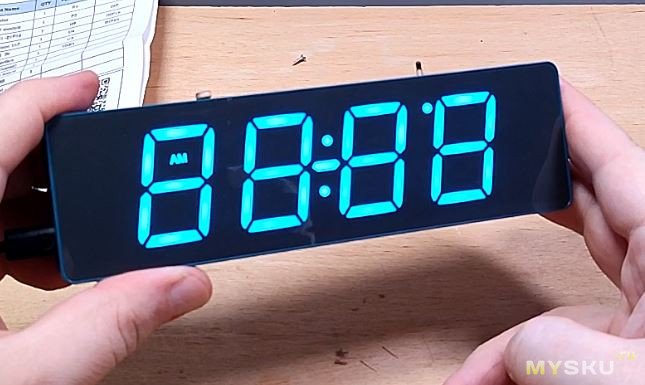

2. Установка времени — можно выбрать 12- или 24-часовой формат. При выборе 12-часового формата в режиме до полудня на часах будет показываться значок АМ, а РМ уже на дисплее не предусмотрено.
3. Установка одного из 3 будильников. Будильники можно установить на:
А301: Включите будильник 1 на каждый день.
А302: Включите будильник 1 с понедельника по пятницу.
А303: Включите будильник 1 с понедельника по субботу.
Отдельно поставить будильник только на выходные нельзя.
Для будильника доступно несколько мелодий:

АС 0: Цветок жасмина. АС 1: Тысячелетняя любовь. АС 2: Ода радости. АС 3: С днем рождения тебя.

4. Включить или выключить уведомление каждый час (звуковой сигнал из нескольких нот) и задать диапазон часов, со скольки и до скольки он будет проигрываться.
5. Установить формат отображения:

• Только время.

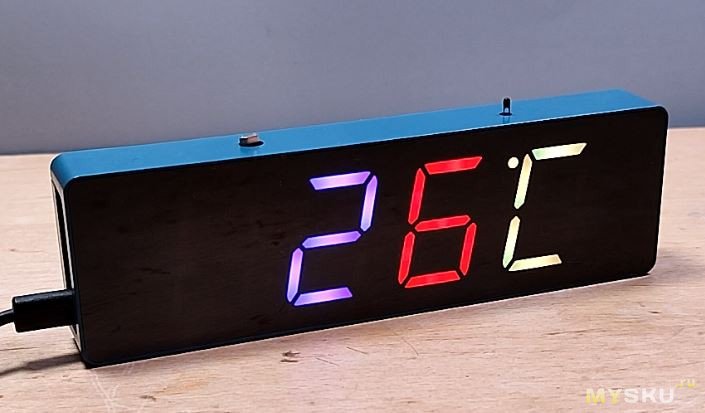

• Время / Температура.
• Время / Дата / День недели.
• Время / Температура / Дата / День недели.

6. Корректировка термометра — этот пункт меня порадовал. При входе в него отображается просто текущая температура, и кнопкой ее можно «гнать» сначала до 100 градусов, а потом от 0 и опять до 100. Смысл простой: вводите правильную температуру, часы вычисляют разницу с той, что есть сейчас, и просто запоминают коэффициент изменения.
Все выше описанное в видео:

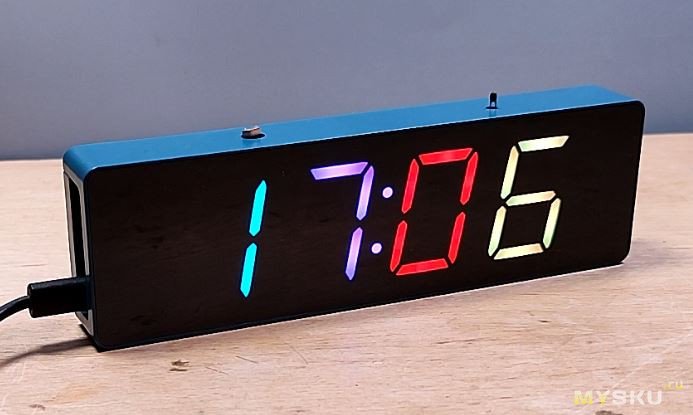

Небольшой вывод. На мой взгляд, часики интересные, но зачем, зачем же так жестоко с микросхемой часов? В остальном идея хороша, корпус мне даже понравился, но реализация…
