Ручка для 5л баклажки. Быстро, просто, надежно

Лето. Подступает жара. Поилки для голубей пустеют очень быстро. Собака Елизевата и моя Ворона тоже пьют чаще. Поэтому носить воду приходится каждый день. Да, вот беда — тонкие пластиковые ручки у баклажек долго не живут.

Как правило, пластиковая ручка на 5л или 6л баклажке лопается через месяц-другой. Поэтому решил сделать прочные, надежные ручки из того, что имеется. Долго осматривался, подбирал материалы, думал, как закрепить ручку на горлышке баклажки. И таки придумал.

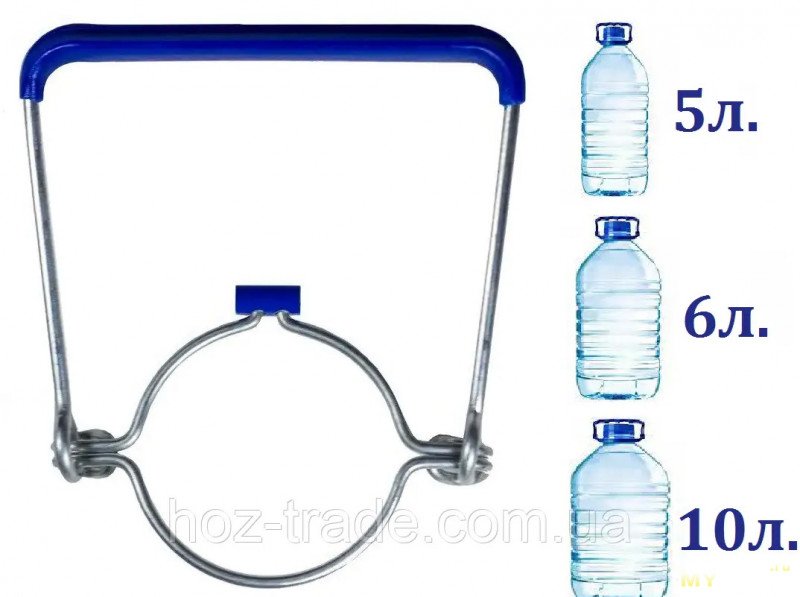

Слышал о существовании в продаже проволочных ручек. Но в ближайшем магазине их не нашел. На Алиэкспрессе — тоже. Хотя не исключаю, что плохо искал. Вдобавок, поиск товара на Алике — это нечто из области паранормального и эзотерического.

В общем, снял с двух разных баклажек крышки и замерил диаметр окружностей. Получилось — 42 и 52 мм. Да, баклажки бывают разные!

Самый главный элемент — фиксатор горлышка — буду делать из пластика. Пластик должен быть прочным и термостойким. По размерам и ТХ идеально подошла крышка от ДУТ-а (датчика уровня топлива). Корпус и крышка датчика изготовлены из полиамида. Весьма надежный и упругий материал. Толщина крышки около 5 мм. Этих крышек у меня «завались». Ибо старые емкостные датчики нам клиенты возвращают по гарантии, а взамен получают новые или отремонтированные.

Немного о работе ДУТ

Емкостные ДУТ — бесконтактные датчики уровня топлива. В таких ДУТ-ах используется метод измерения емкости конденсатора. При этом в качестве конденсатора выступает пара алюминиевых трубок, вставленных одна в другую и погруженных в жидкость. Жидкость, заполняя пространство между трубками, изменяет емкость конденсатора. Зная закон изменения емкости от уровня заполняющей жидкости, можно измерить уровень (высоту столба) жидкости в баке. Для более точной обработки показаний датчика топлива используется фильтр Калмана.

Далее необходимо преобразовать значение уровня топлива в его объем. Для этого производится тарирование топливного бака – каждому значению залитого топлива в литрах измеряется соответствующий уровень топлива. То есть топливо заливается известными порциями в бак и измеряется его уровень. В результате получается тарировочная таблица, используемая для преобразования показаний ДУТ в объем топлива в баке. Таблица хранится в памяти ДУТ или в системе мониторинга для автоматического расчета объема топлива.

Крышки наших ДУТ-ов имеют форму шестигранника, а горлышко баклажки — круглое. Нужно сделать отверстие. Нахожу центр крышки и высверливаю отверстие зубчатой коронкой D=44 мм.

Затем беру мини-болгарку и делаю в заготовке поперечную прорезь. Скальпелем расширяю отверстие до 50-52 мм и срезаю заусеницы. Простыми словами, подгоняю отверстие под горлышко большой баклажки.

Возле прорези высверливаю да маленьких отверстия диаметром 1,2 мм. А по краям фиксатора симметрично высверливаю два отверстия побольше — 3,2 мм. В одно из этих больших отверстий пропускаю 4 мм полипропиленовый шнур. Шнур гибкий, способен немного растягиваться и потому неплохо пролазит в 3,2 мм отверстие. Понадобился отрезок шнура длиной 30 см.

Теперь приступаю к ручке. Ручку делаю из обрезка алюминиевой трубки — это остатки внешней трубы ДУТ-а. Диаметр трубки равен 20 мм. Труборезом отрезаю 11 см кусок и его края развальцовываю. Опытным путем подобрал именно такой размер ручки, она подходит для средней мужской руки.

С каждого края трубки (ручки) просверливаю по одному отверстию (3,2 мм) и убираю заусеницы скальпелем. Лезвие отлично срезает тонкие края алюминия, как с внешней стороны, так и с внутренней. Затем пропускаю в эти отверстия полипропиленовый шнур. Дополнительно на алюминиевую трубку надеваю пенную насадку (утеплитель). Благодаря накладке зимой такая ручка не будет холодить руки.

Концы шнура на фиксаторе завязываю узлом. Для надежности кончики шнура оплавляю, а на каждый узел наношу несколько капель цианоакрилатного геля.

Фиксатор горлышка слегка раздвигаю и надеваю на горлышко баклажки. Последний шаг — из толстой медной проволоки делаю П-образную скобу и вставляю ее в отверстия у разреза. Снизу загибаю концы проволоки. Фиксатор горлышка зафиксирован!

Аналогично делаю фиксатор с ручкой для малой баклажки (на 42 мм). Только зубчатую коронку беру на размер меньше. Далее работа скальпелем, сверление, шнуровка и зажим П-скобой.

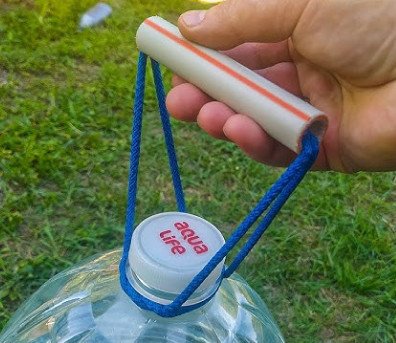

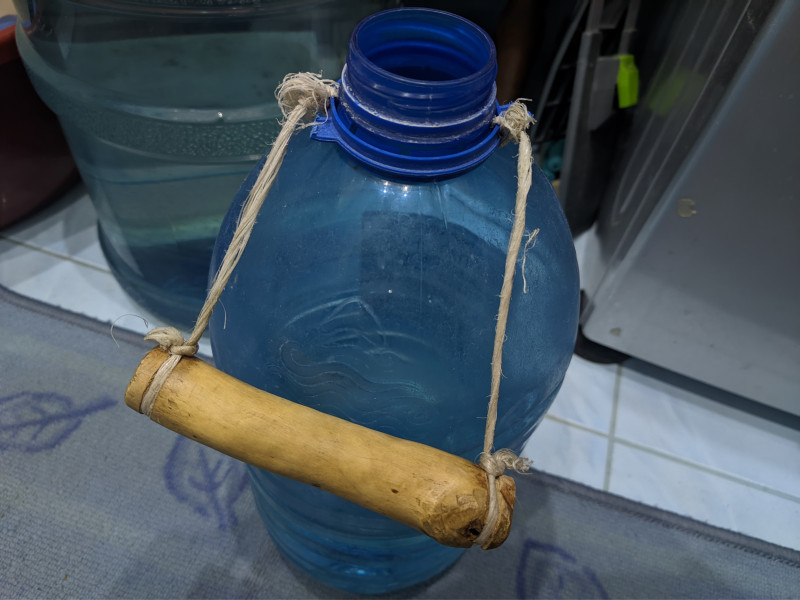

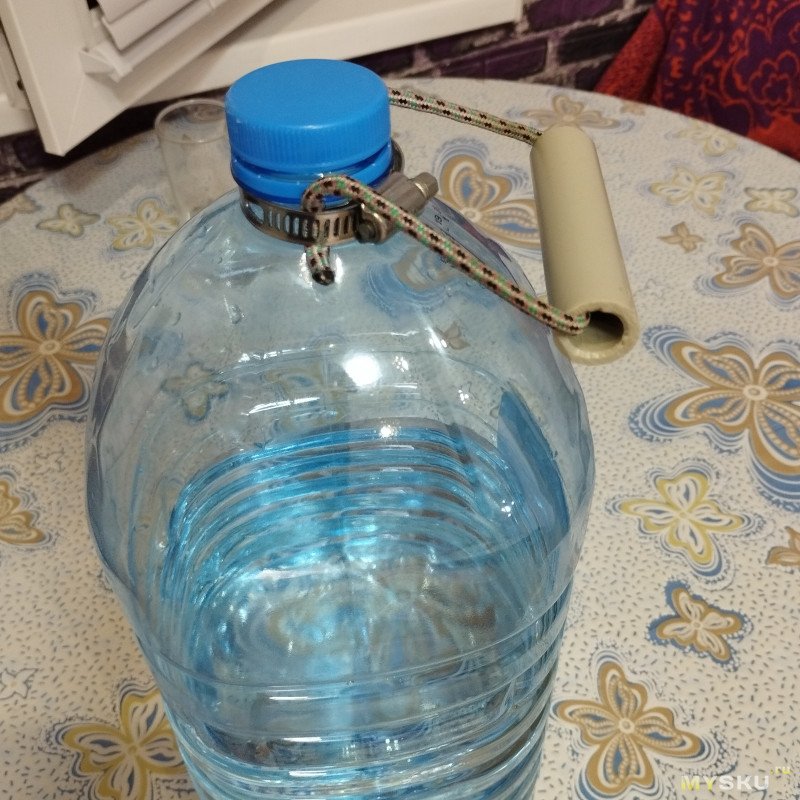

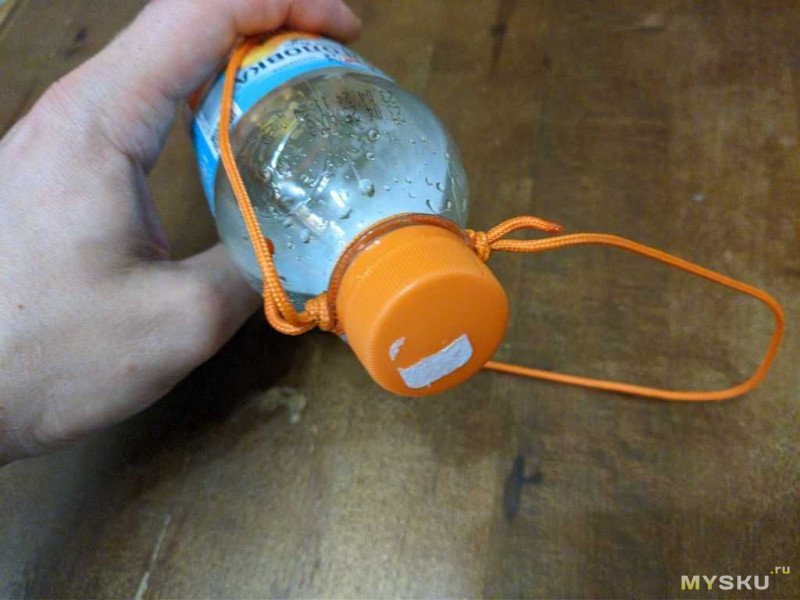

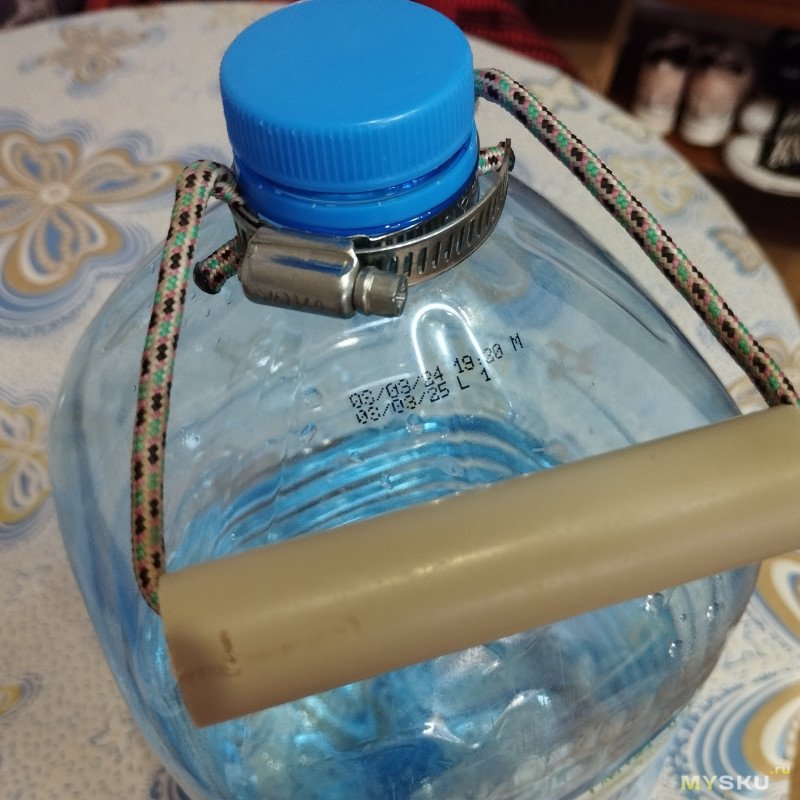

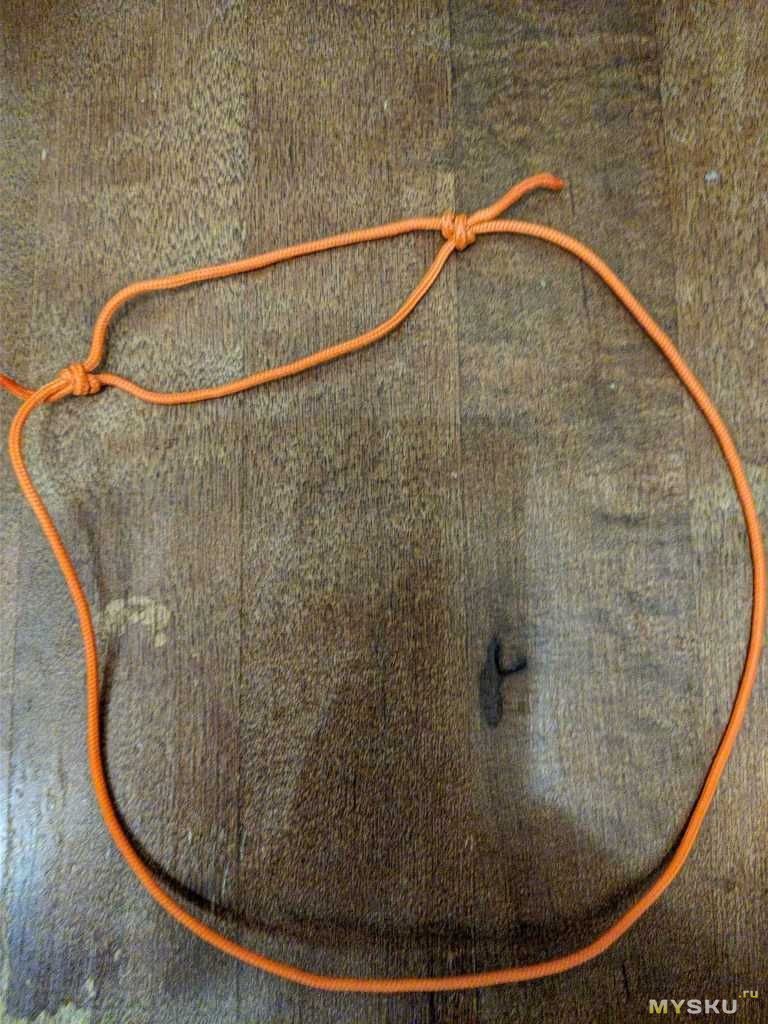

Такие ручки отлично справляются с нагрузкой, прочны и удобны. Ручка с пенной накладкой максимально комфортно лежит в руке. Вместо полипропиленового шнура можно взять веревку или другой синтетический шнур (например, паракорд). Вместо алюминиевой трубки использовать деревянную ручку (орех, дуб, ясень) с просверленными отверстиями для шнура.

В общем, вариантов предостаточно. Главное, мои подопечные довольны, а нам воду носить стало гораздо проще.

На этом у меня все!
Всем удачи и бобра! ©
