Звонок беспроводной, доработка до рабочего состояния

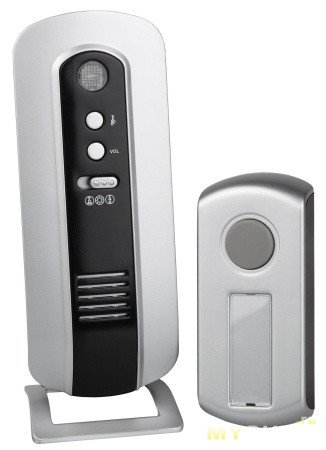

Одним из элементов самодельной охранной системы должен был стать беспроводной звонок.
Но, как известно, купить брендовый звонок невозможно (от Xiaomi, Samsung, или Philips я звонков в продаже не нашел), а дешманские ноунэйм звонки за 5…6 $ неработоспособны.

Основные проблемы – малое расстояние срабатывания – 10…20 шагов и даже на этом расстоянии много мертвых точек.
Мертвые точки – определенное взаимное расположение приемника и передатчика по расстоянию и высотам относительно земли, в котором нет связи.
Эксперименты (по советам с форумов) по замене печатной антенны у передатчика на штыревую антенну (1/4 длины волны), припаивание противовеса в виде куска витой пары к минусовой клемме батарейного отсека ни к чему не привели.
Попытки манипуляций с антенной у приемника вообще приводят к ухудшению срабатывания (видимо на заводе все-таки рассчитывают эти звонки, чтоб они хоть как-то работали в пределах нескольких шагов).

Модульная конструкция приемника намекнула, что радиомодуль приёмника можно заменить.

В заводской комплектации использован модуль MK-Q1 на 4-х транзисторах. Потребляет ~0.3 мА в рабочем диапазоне напряжений (2,8…3,3 Вольт)

На основе тестов радиомодулей стало понятно, что не все они хорошо работают.
В клетках записаны расстояния в метрах, на котором еще возможна передача данных.

Выбран модуль LR45В, точнее его исполнение на 315МГц LR35B, так как передатчик рассчитан на эту частоту.

Собственно сам передатчик:

С новым впаянным радиомодулем есть связь на 35 и даже на 50 метрах. Мертвые точки также присутствуют, но их значительно меньше, чем у MK-Q1.
А вот тест на максимальную дальность выполнить не удалось, на загородной трассе при удалении 20 шагов и более передатчика от приемника связь полностью пропала. Это еще раз подтверждает, что тестировать комплект приемо-передатчика нужно там, где он будет применяться, а не в случайных местах типа магазина или загородной трассы.
PS: в описаниях у продавцов для модуля LR45B указан рабочий диапазон напряжений 4,5…5,5 В.
Проверил, что нижняя граница работоспособности 2,7В.
Потребление 2.8...3.2 мА в диапазоне 2,8....5,0В.

С включенным передатчиком на ножке Data вот такой сигнал 630Гц:


С выключенным передатчиком 1,1 кГц:

Внимание! В подобных передатчиках нет защиты от переполюсовки батарейки 12Вольт, подгорает выходной транзистор (который постоянно под напряжением даже без нажатия на кнопку) и начинает пропускать ток в несколько мА при нормально вставленной батарейке.

Антенна в приемнике и передатчике изготовлена из витой пары длиной 24 см (1/4 от длины волны), намотана на сверло 4,2мм (случайно под руку подвернулось).
