Готовь сани летом. Сборка увлажнителя воздуха

Задумал я это устройство давным-давно, но лишь недавно дошли руки довести до финала — зима кончилась, а весной он уже оказался не очень нужен. Тем не менее задумка увлажнителя с неплохой производительностью, верхним доливом, удобной процедурой чистки и запиткой от USB часто всплывала у меня в голове, особенно по окончании лета. Не обошлось и без визуальных украшательств!

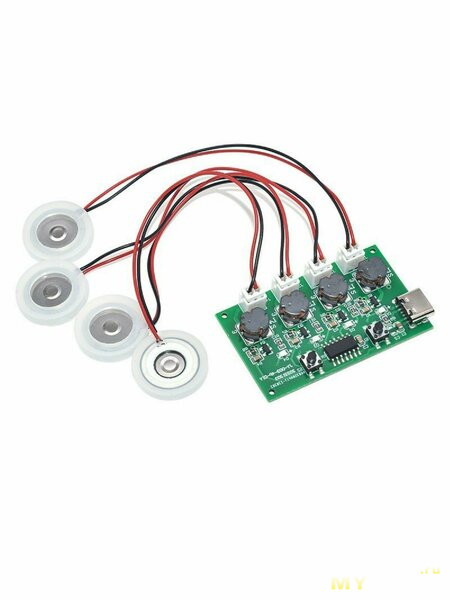

Сам модуль я уже обозревал зимой, и чтобы не повторяться, скажу, что на максимуме включенных форсунок я зафиксировал расход воды 370 мл/ч.


И этот расход, скажу я вам, довольно серьезный. Примерно столько же заявляют на серийных увлажнителях, например от Xiaomi.

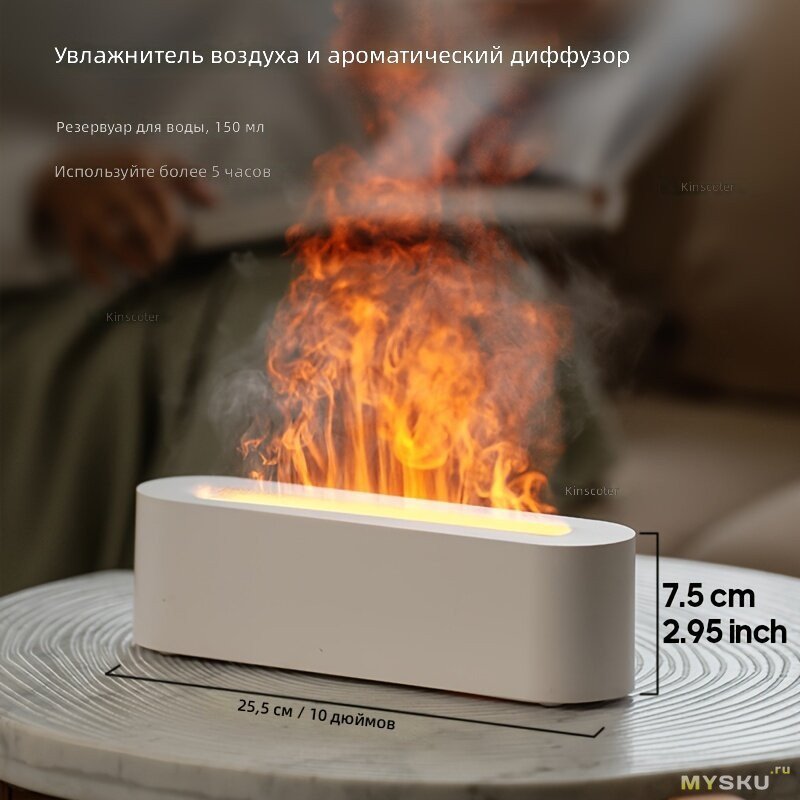

А раз так, имеет смысл сделать свою версию, тем более модули продаются достаточно дешево — ~200 р./шт. За основу я взял декоративный увлажнитель с эффектом пламени.


Данный увлажнитель создает красивый визуальный эффект, но из-за низкой производительности и малой емкости бачка пригоден разве что комнату ароматизировать либо цветы на окне увлажнять — за 5 ч всего 150 мл. Это никуда не годится!

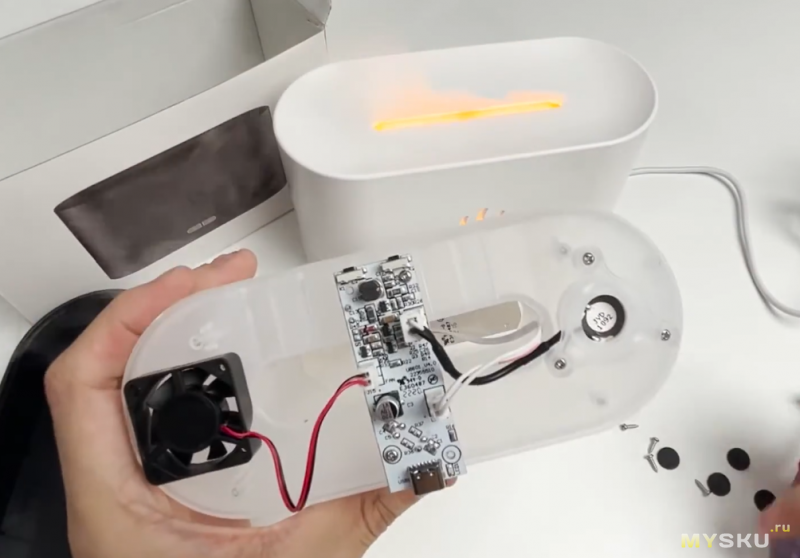

Само же устройство состоит все из того же ультразвукового распылителя и нагнетателя воздуха — вентилятора. Именно это я и собрался повторить.

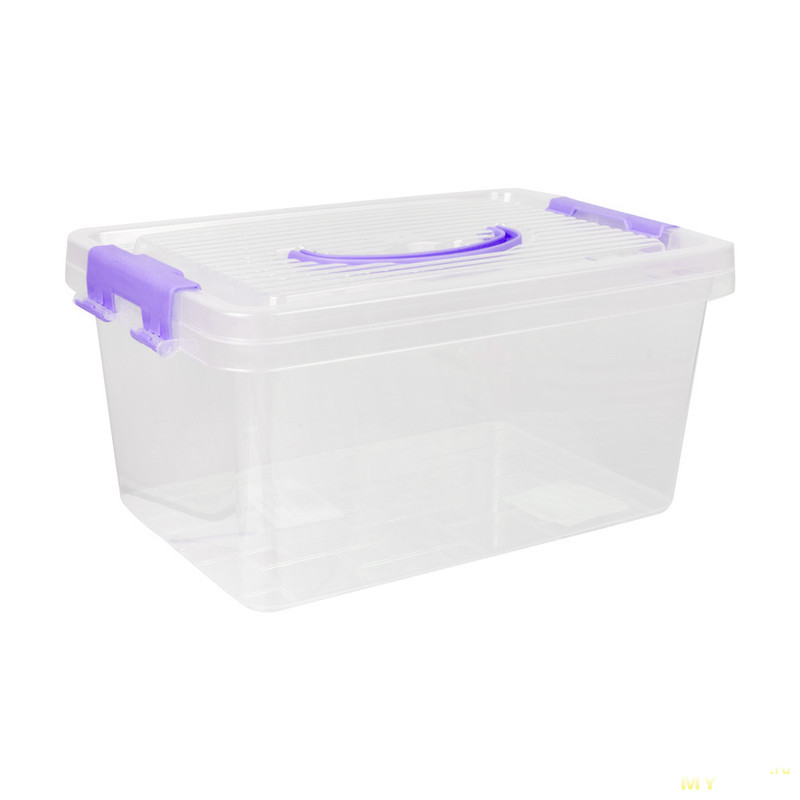

В качестве бачка было решено использовать дешевый контейнер на 3.3 литра за 130 рублей, который я нашел в небезызвестном магазине товаров. Вроде такого.


У него и крышка откидная есть — мыть легко, и даже ручка для переноски. Осталось распечатать все остальное. Пришлось смоделировать два основных дополнения — корпус увлажнителя и доливное горлышко.

С горлышком все оказалось довольно просто — смоделировал, прикрутил, закрыл крышкой. Особо сильной герметизацией эта конструкция не обладает, но уже в заводской крышке есть дыры на месте крепления ручки, так что не столь критично.

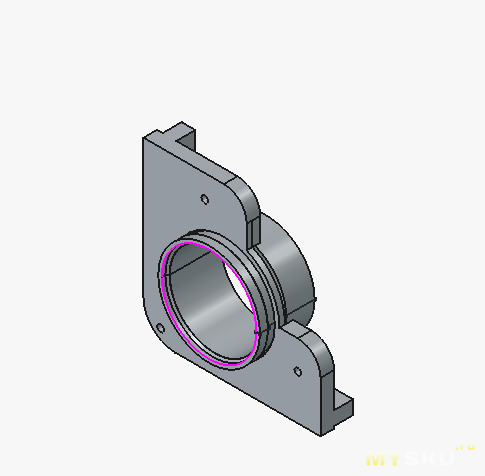

С самим увлажнителем возни оказалось чуть больше. Вообще это был мой самый первый проект во FreeCAD, так что не судите строго. Вдохновлялся я автомобильной тематикой, уж очень мне эти форсунки напомнили дроссельные заслонки. Вентилятор использовал старый, оставшийся от обновления головы 3D-принтера, на 24 В. Расположил его горизонтально.

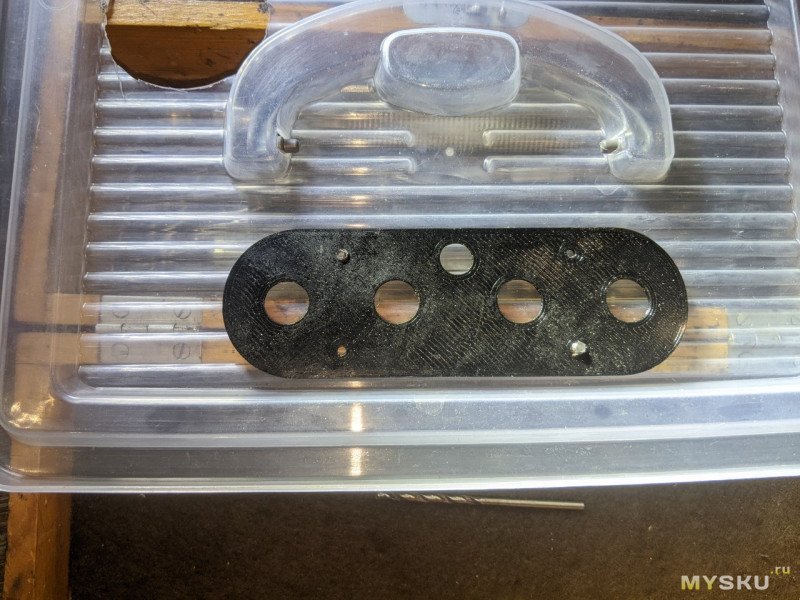

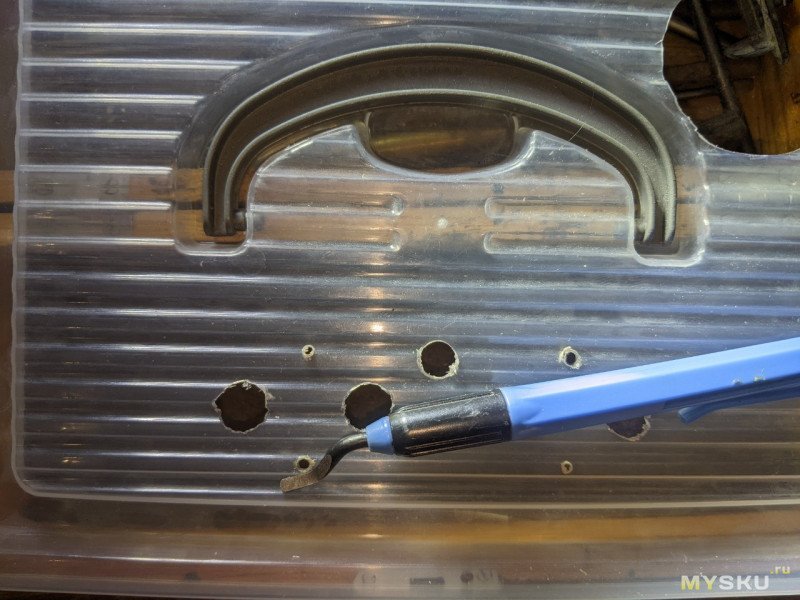

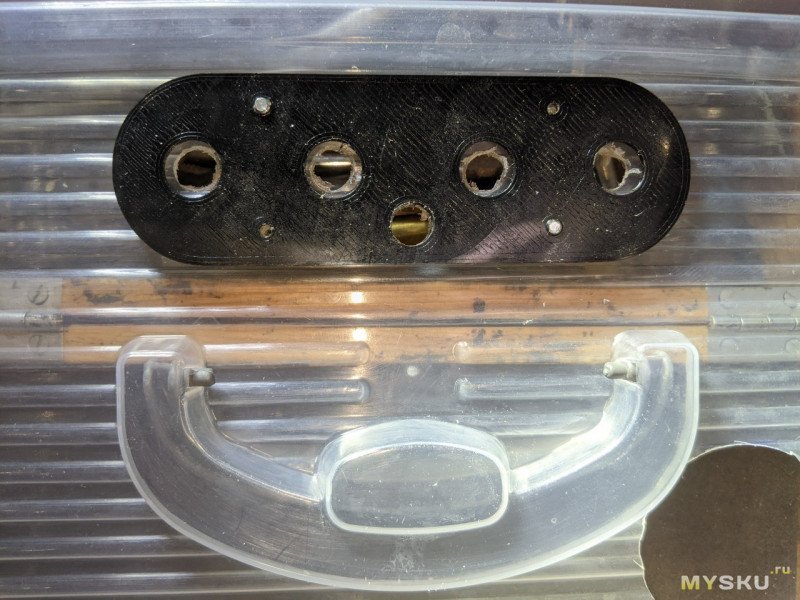

Для форсунок и отвода воды в крышке проделал отверстия и предусмотрел ответную пластину. Заодно и для горлышка. Очень помог фаскосниматель. Сначала подумал пластину термоклеем либо винтами прикрутить, но в итоге все решилось само — на трении от вставляемых трубки и форсунок. Винты позже вовсе убрал.

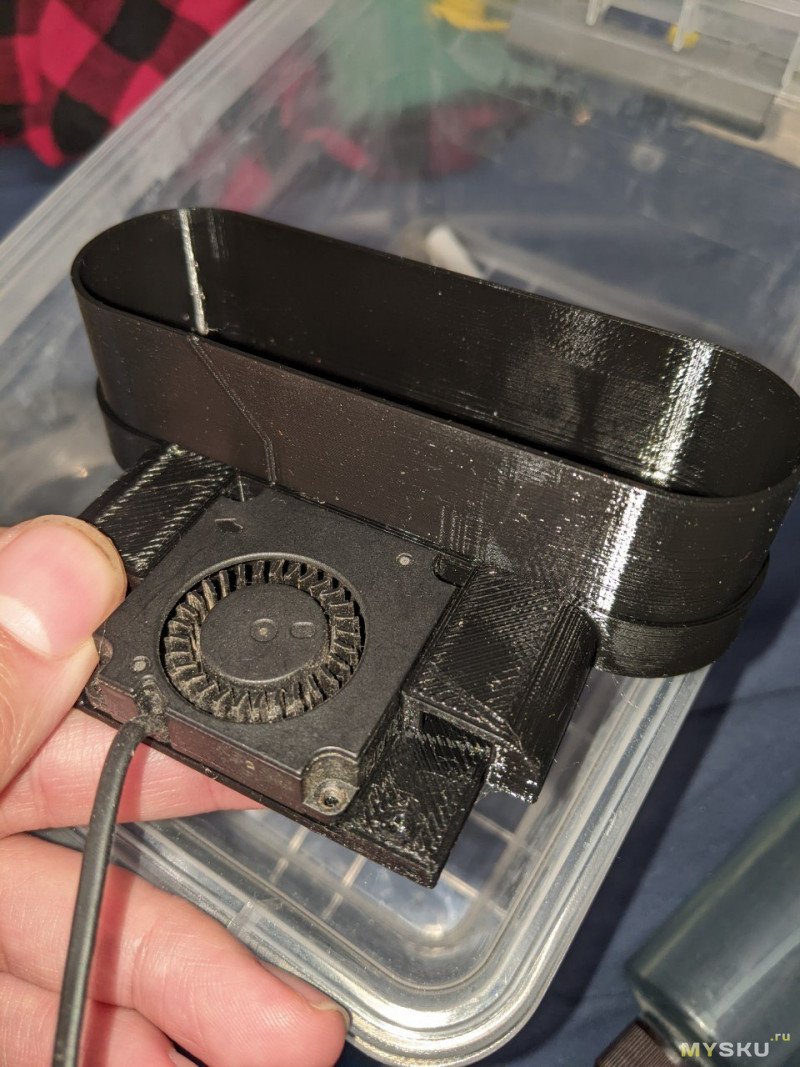

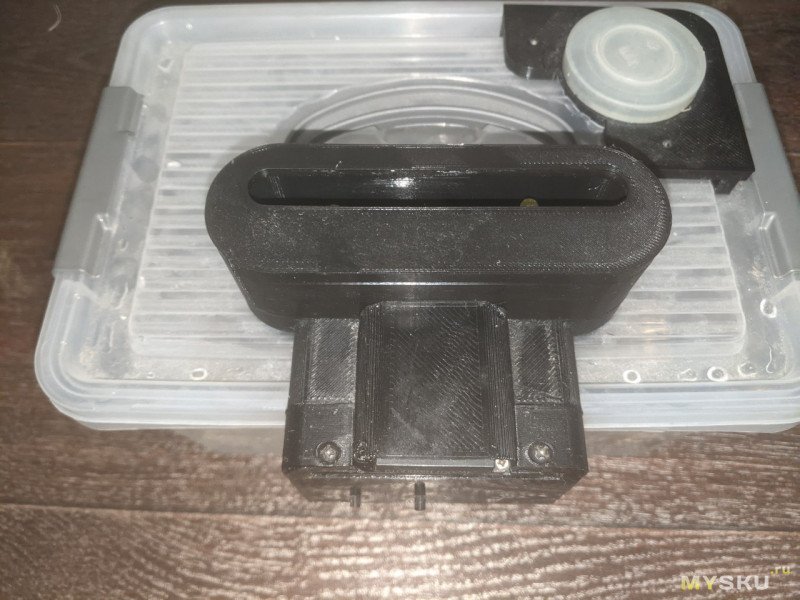

Что касается корпуса электроники, я сделал его вдвигаемым в нагнетатель воздуха. В итоге по компоновке это действительно стало сильно напоминать морду автомобиля…

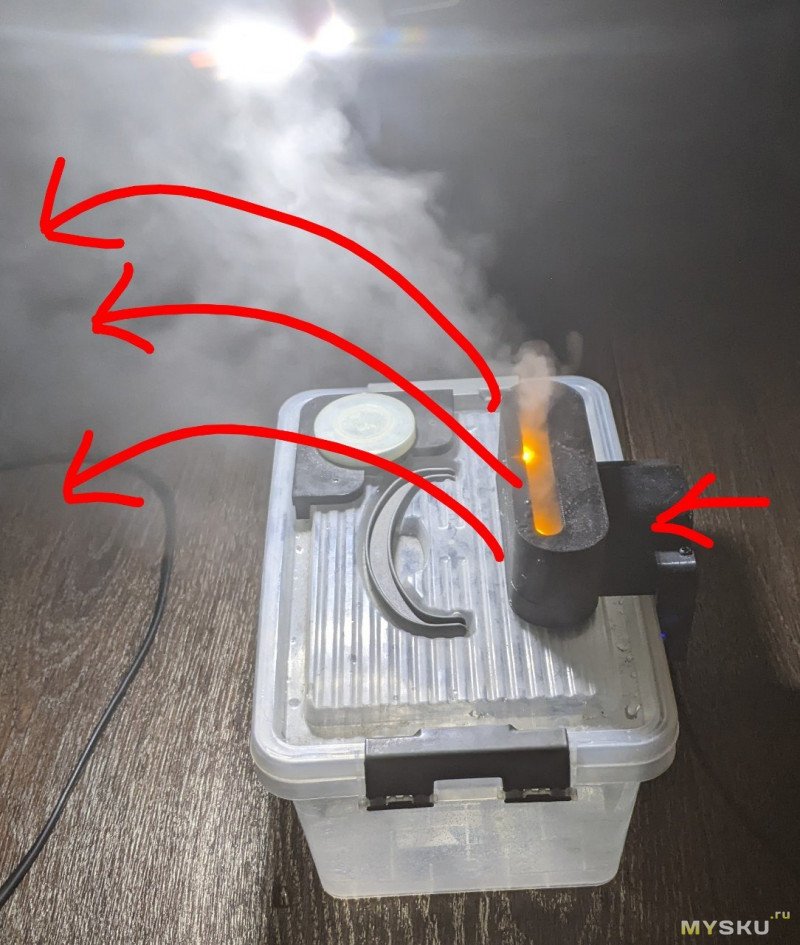

Самое сложное было смоделировать крышку. Она должна была аккуратно направлять поток пара в противоположную от вентилятора сторону и при этом не вызывать сильное осаждение влаги на поверхности, чтобы не терять КПД. Так как я в аэродинамике не спец, 3 или 4 крышки пришлось забраковать, однако финальный результат мне понравился.

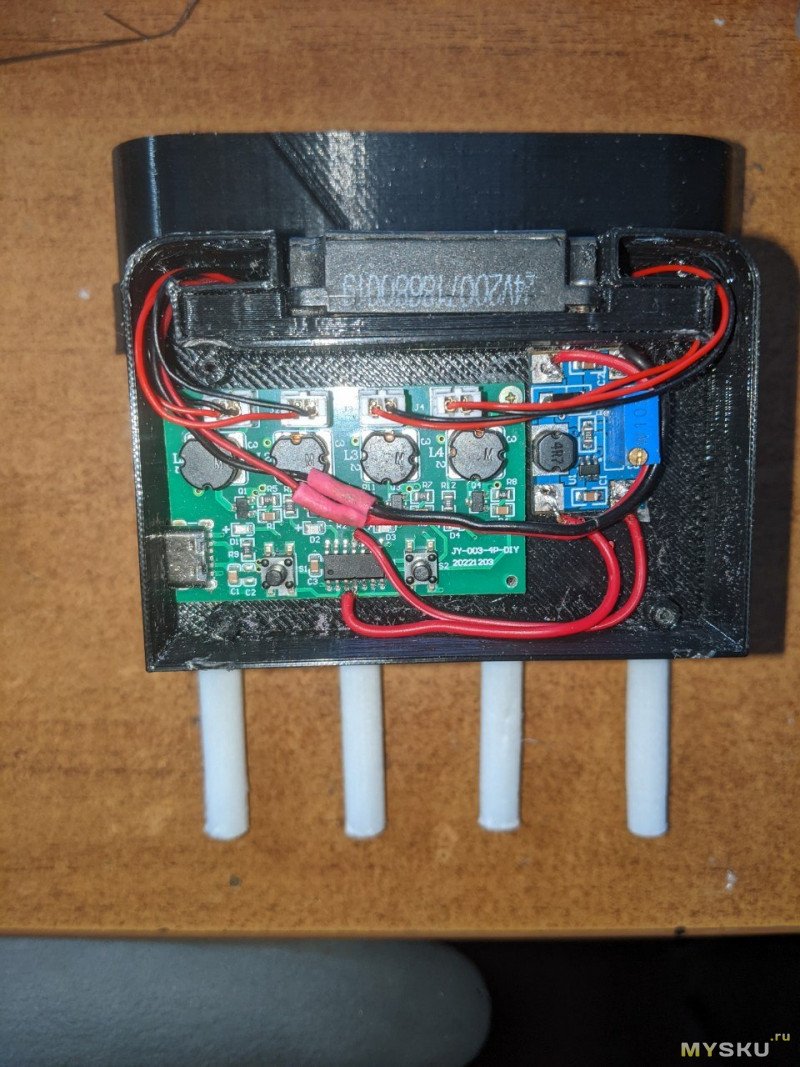

По электронной части все достаточно просто. Для запитки вентилятора я взял 5В напрямую от питания увлажнителя и подал через MT3608 на его вход. Напряжение отрегулировал так, чтобы он сильно не шумел, но неплохо дул. Это индивидуально.

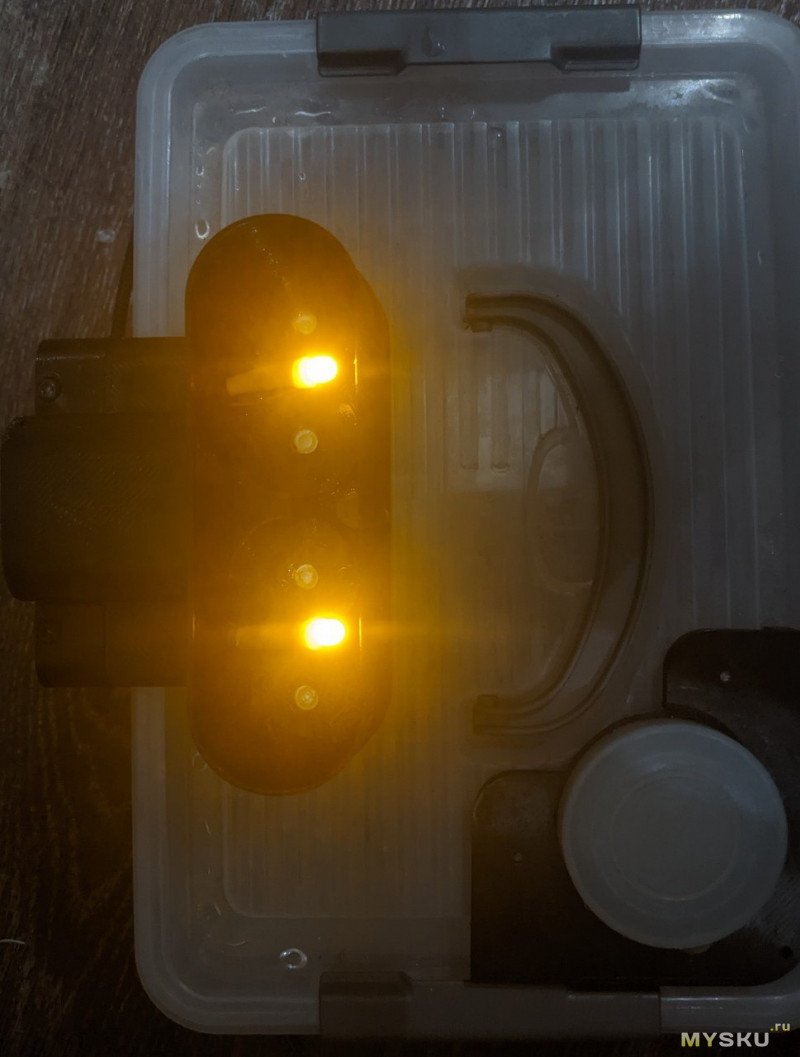

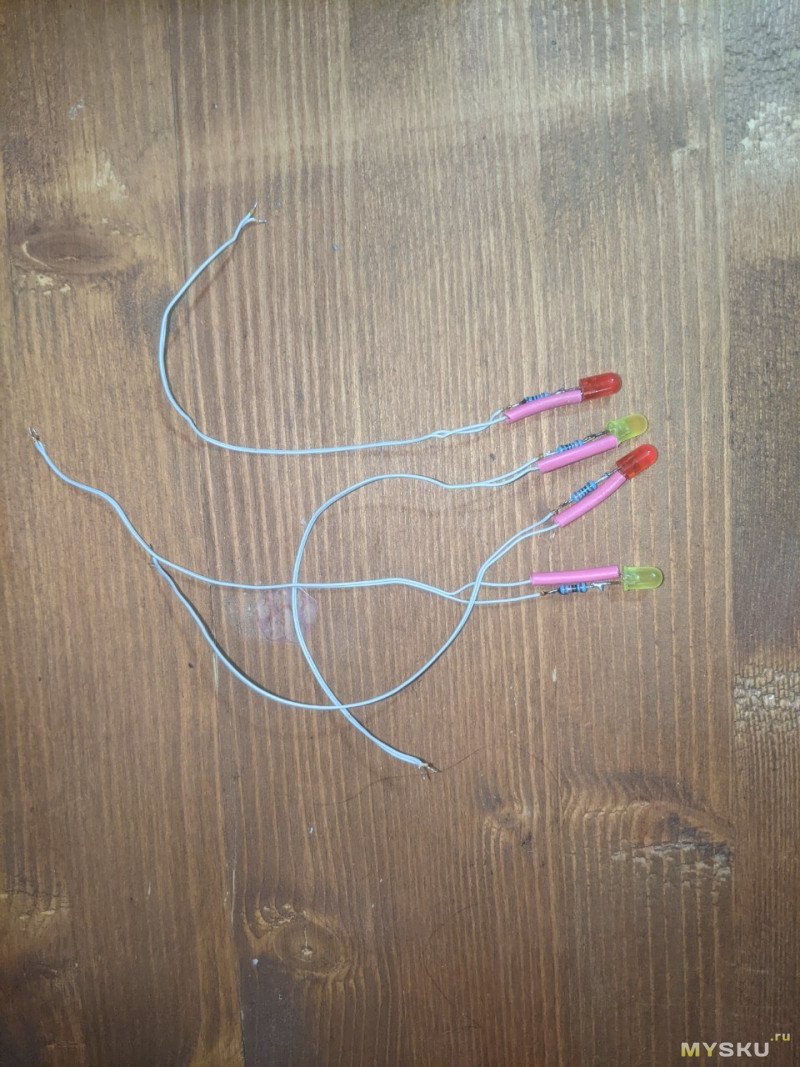

Также от 5 В запитал небольшую подсветку. Подсветку сделал из двух светодиодов с припаянными резисторами на 220 Ом. Выбрал желтые, по цвету больше понравилось.


Многие замыкают кнопку включения увлажнителя и управляют им через внешнюю цепь. Это делается потому, что автовыключение платы происходит через 2 часа после нажатия кнопки. Если же выключать-включать питание с «залипшей» кнопкой, то увлажнитель может работать фактически беспрерывно, пока не сгорит. А можно добавить схему с регулируемым циклом, например, 2 часа работы, 15 минут отдых. Я решил пока не заморачиваться, но на всякий случай оставил место в корпусе под схему управления.

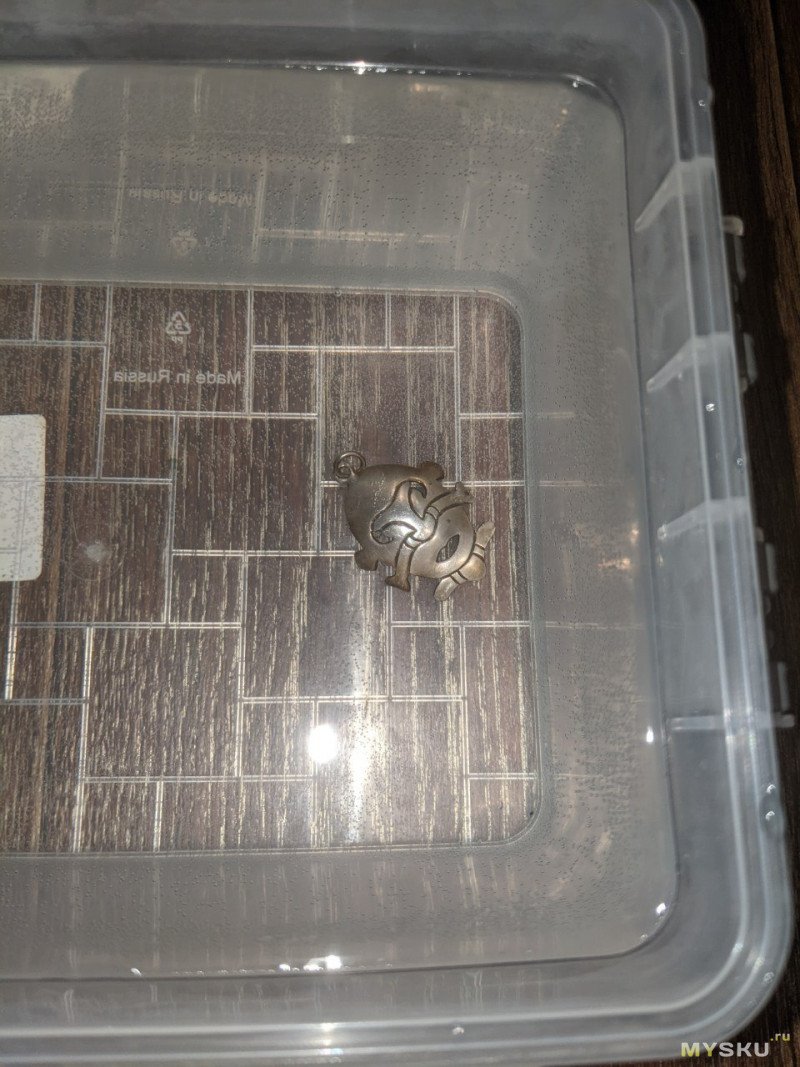

По итогу вышло достаточно удобно и даже эстетично — все заявленные функции я реализовал, по стоимости вышло около 350 рублей с контейнером и преобразователем (вентилятор 4010 не считал). Чтобы вода в контейнере не кисла, кинул туда серебряную финтифлюшку — для ионизации.

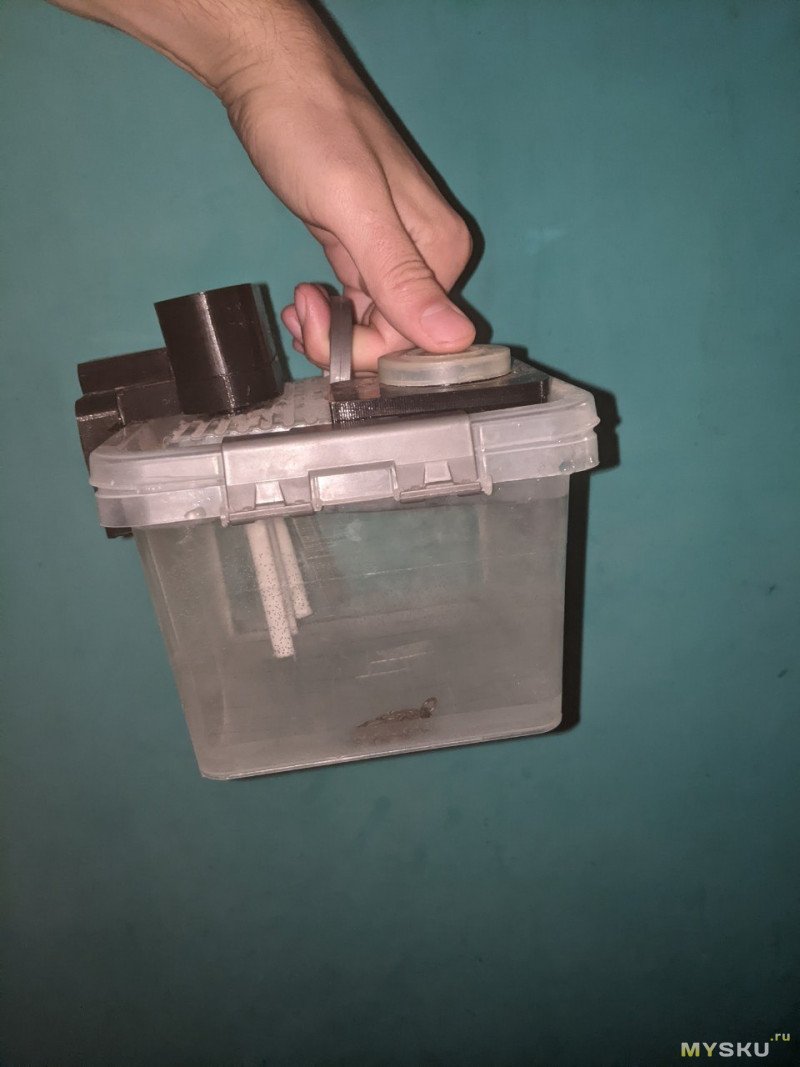

Были сомнения насчет жесткости — в контексте переноски. Но ручка вполне себе держится при полностью заполненном контейнере. За свои деньги неплохо!

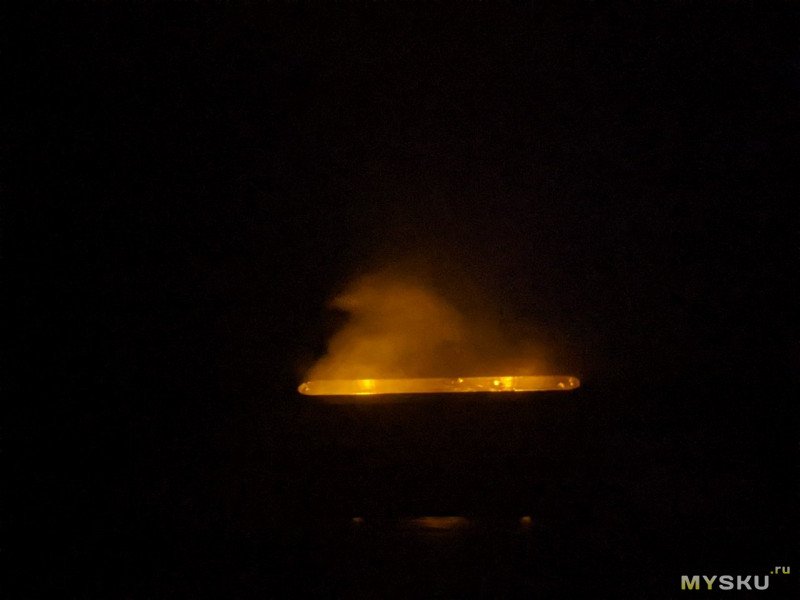

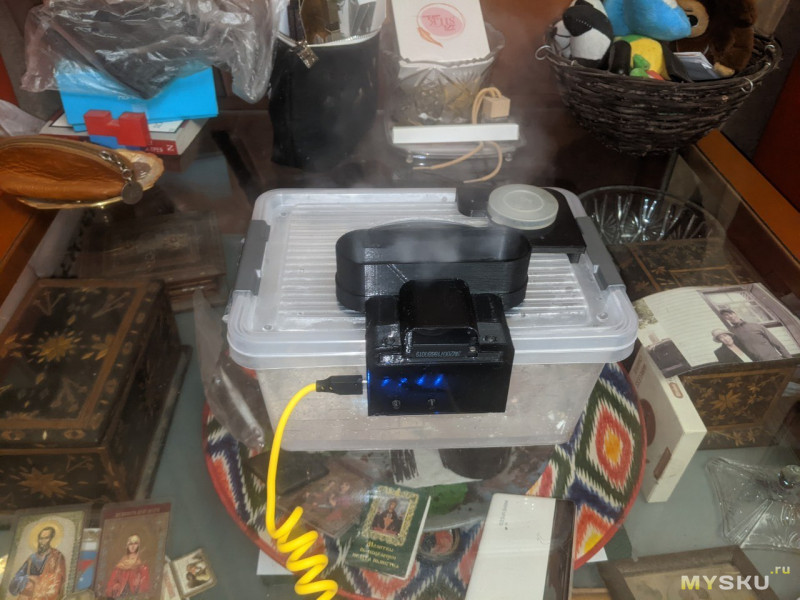

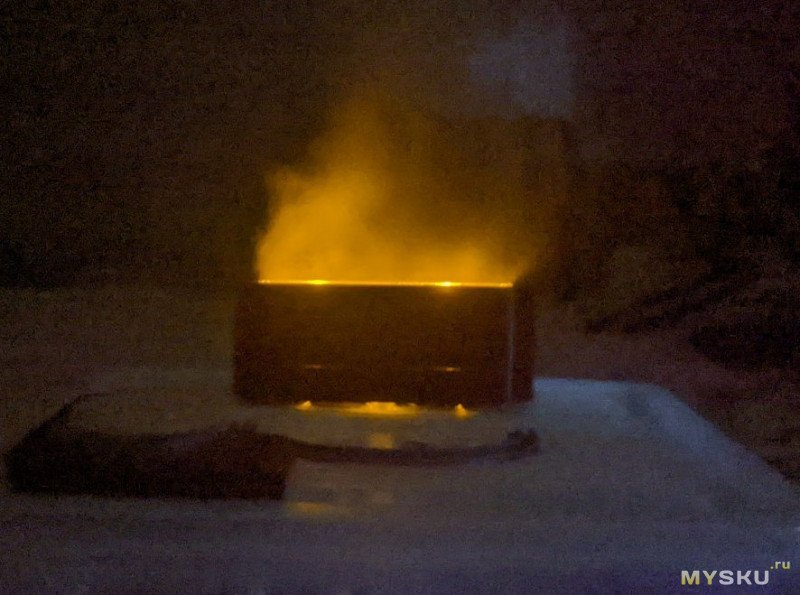

Теперь можно холодными зимними вечерами наблюдать за холодным водяным «пламенем».


Но, кажется, я немного забегаю вперед. Если кому надо, в ближайшее время могу выложить файлики для печати — куда-то их задевал. Спасибо за внимание!
