Мини-увлажнитель 4 форсунки

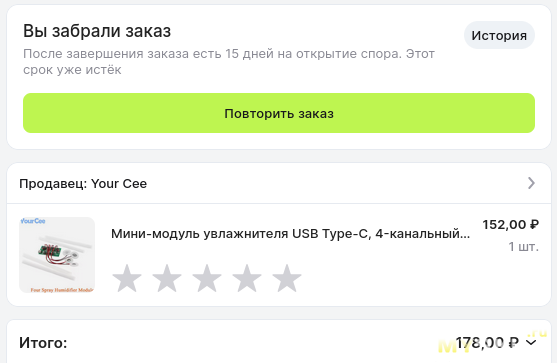

- Цена: 178р. на момент покупки
- Перейти в магазин
Не секрет, что зима — время сухой слизистой и пониженного иммунитета. Но на Новый год запрещено болеть! Потому рассмотрим небольшой модуль увлажнителя на 4 форсунки. На что способен, как устроен, и возможное применение. Будет интересно! Прошу под кат.
Сам модуль я увидел на Aliexpress случайно. Искал модуль на 1 форсунку, а нашел на 4. И выходит дешевле, чем 4 одинарных.
Заказал, пришло довольно быстро, за месяц с чем-то.

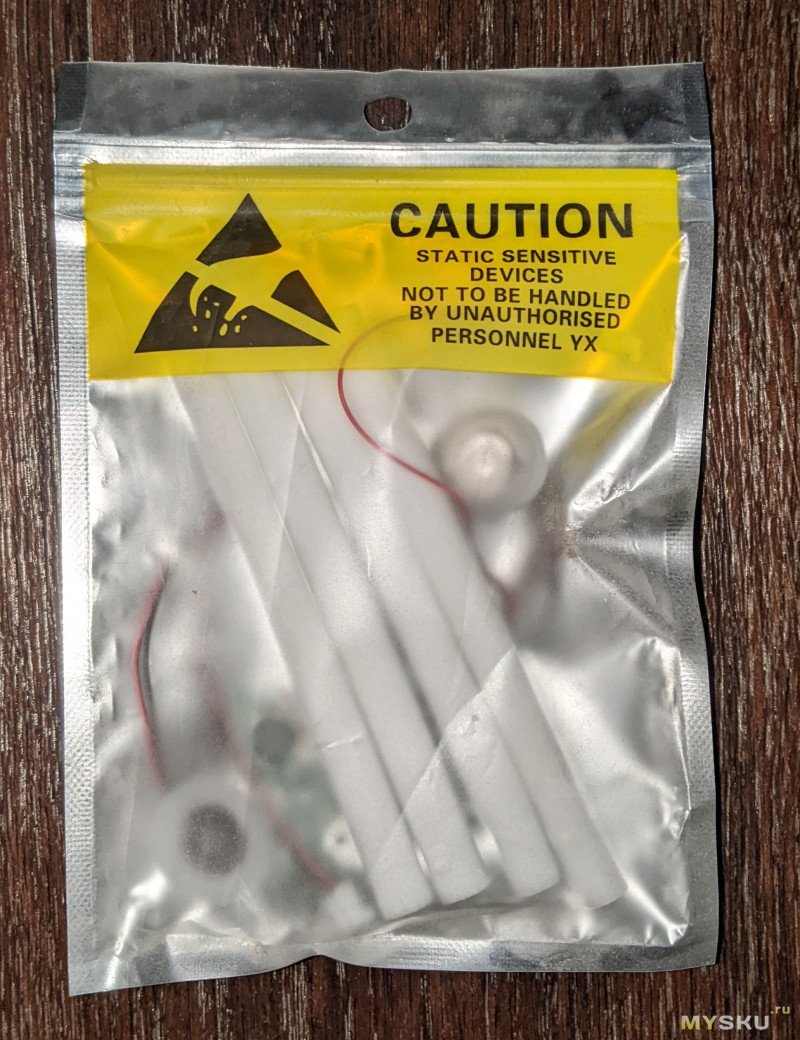

Приходит в пупырке, в ней антистатический пакет.

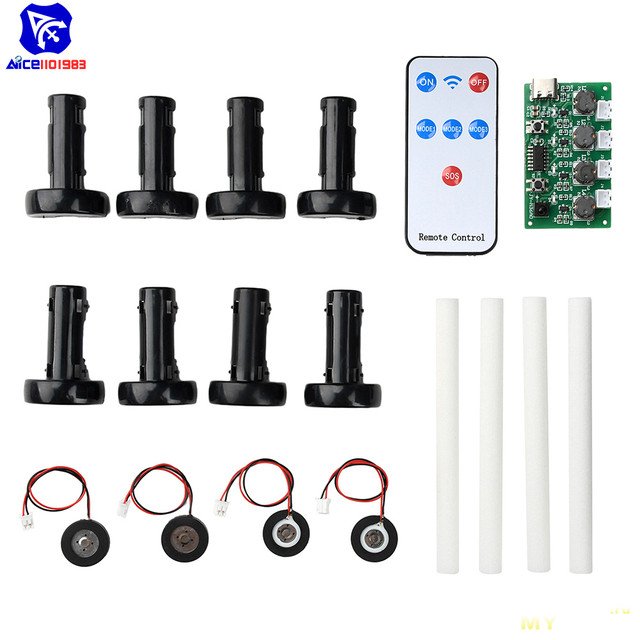

Внутри плата с пьезопластинами увлажнителя и хлопковыми капиллярными трубочками. Трубочки с пластинами никак не стыкуются, для этого нужны держатели. Их в комплекте нет. Однако, есть 3д модель для печати (пример). Я сделал сразу на 4 места. Получается вот такой паучок.

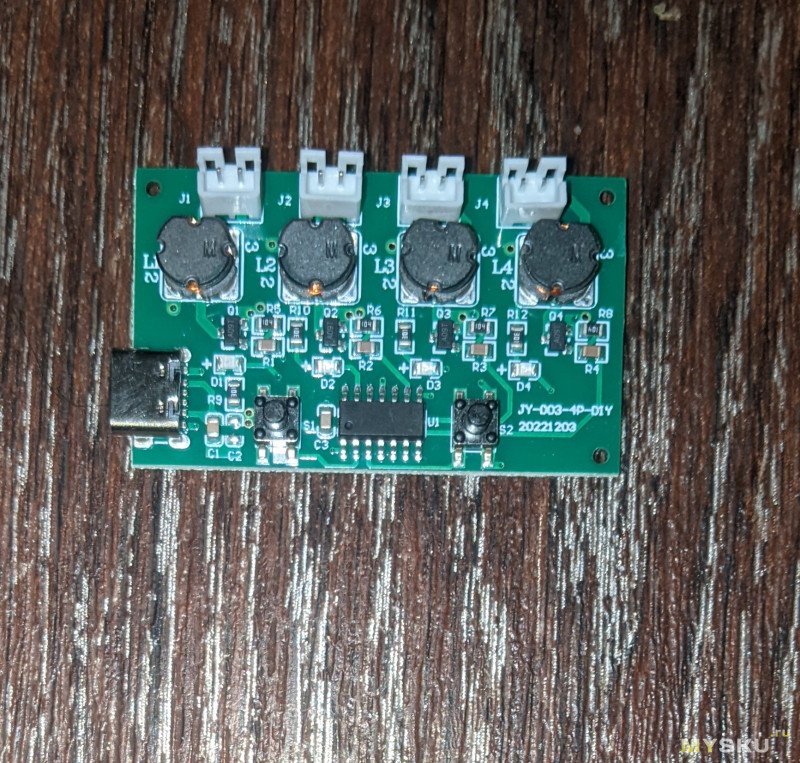

Плата имеет 4 драйвера пьезопластин, 4 светодиода, безымянный контроллер, 2 кнопки и разъем TYPE-C. Судя по всему, безымянная MCU — какой-то очередной шедевр китайской промышленности, подобно тем, что ставят в ШИМ-регуляторы и прочие поделия...
Тесты
Рассмотрим же функционирование устройства. Прежде чем включить его, следует подождать, пока капилляры трубочек наполнятся водой.
Первая кнопка служит для включения — выключения. При этом работает устройство не более 2 часов подряд, видимо для предотвращения перегрева.

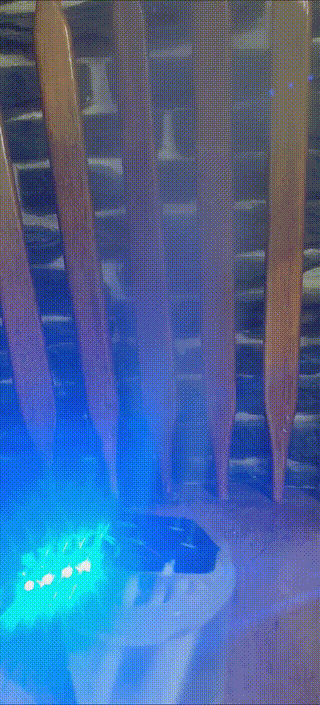

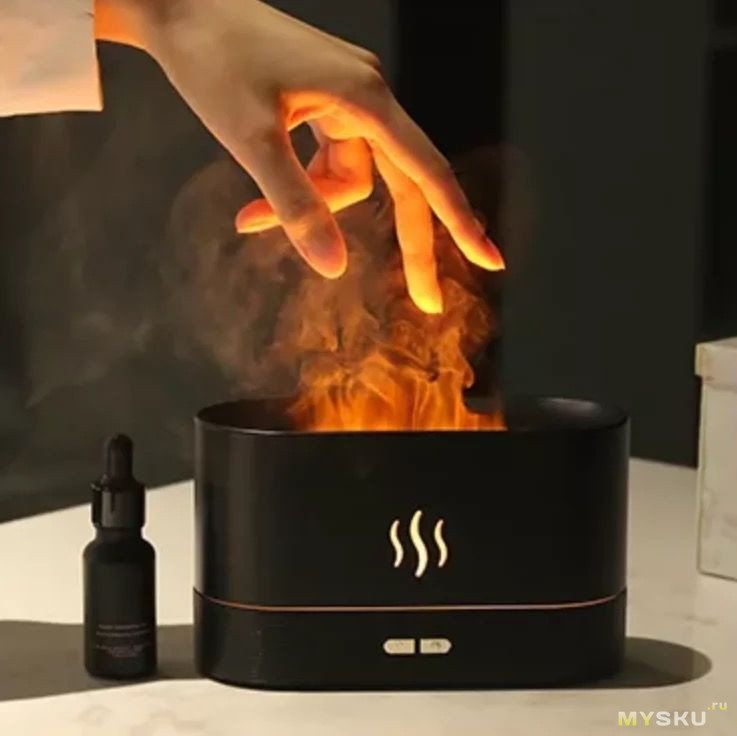

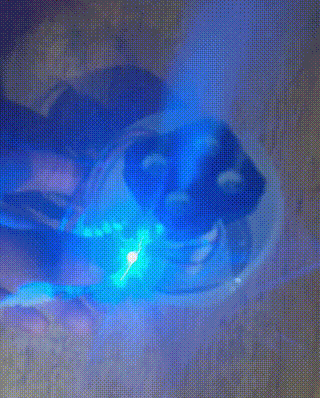

Вживую овольно красиво окрашивается пар. На этом эффекте работают декоративные «пламенные» увлажнители.

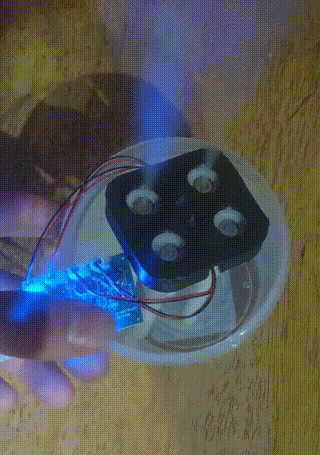

Вторая кнопка управляет режимами. Всего режимов 5. Первый самый интересный — увлажнитель начинает поочередно переключать форсунки. Выглядит как мигающая гирлянда.
Остальные 4 поскучнее — просто включается столько форсунок, сколько раз переключишь кнопку режимов.

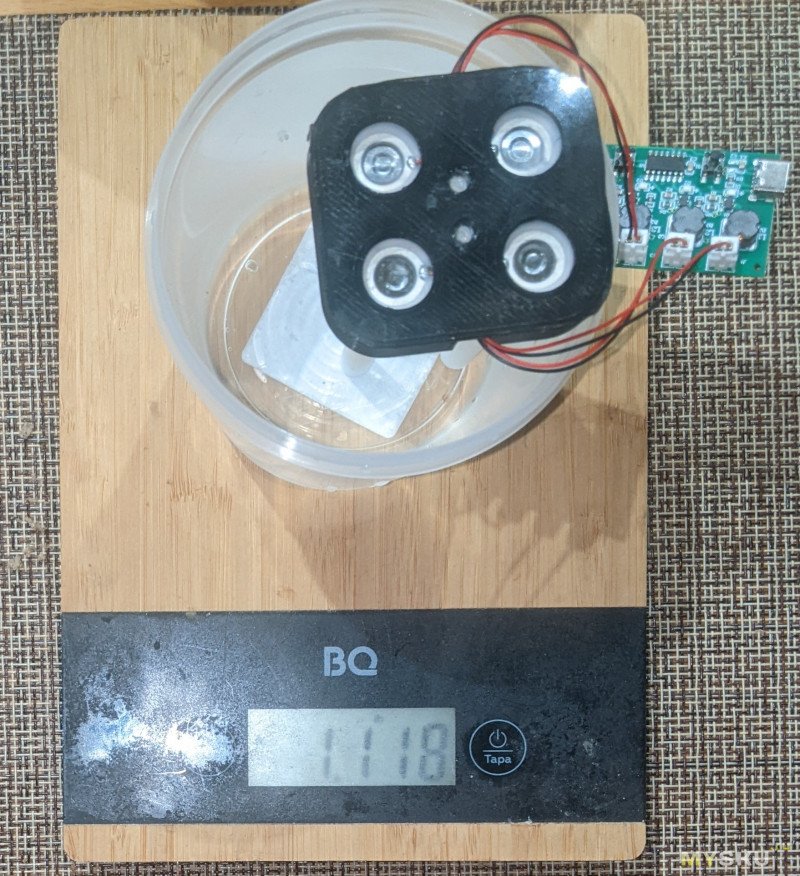

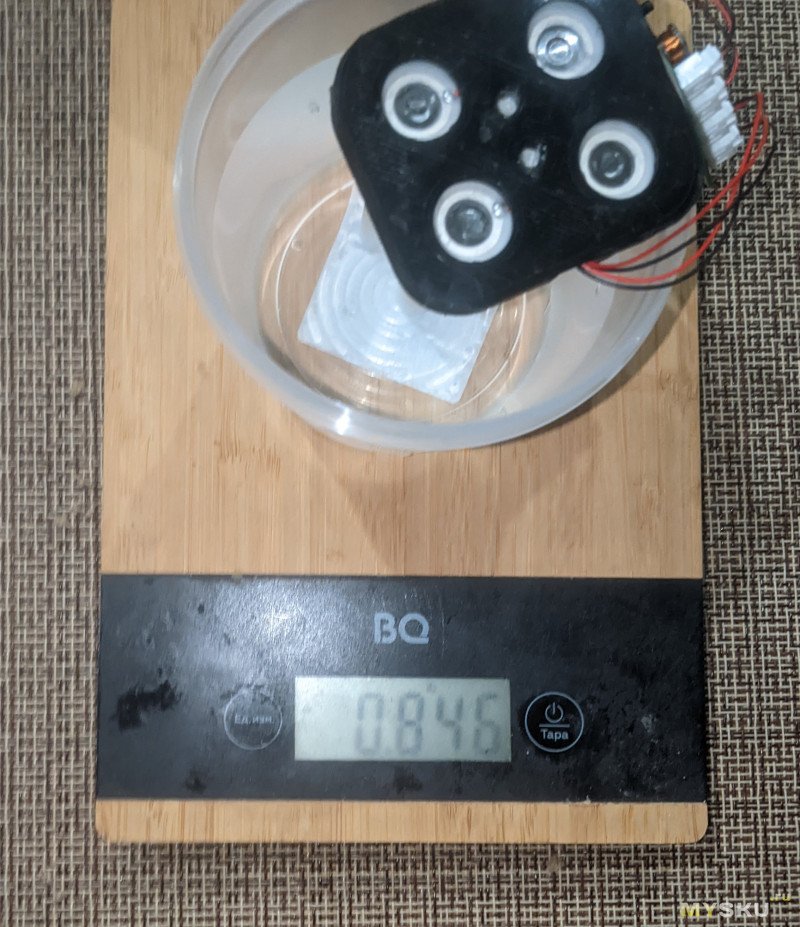

Проверим, сколько оно потребляет воды. Я засек 20 минут и замерил на весах экспериментальную установку до и после теста.
Получил соответственно 1118 и 846 граммов. Значит за 20 минут ушло аж 272 грамма! Нехилое потребление, в час получится 816, почти литр. EDIT. Весы были в режиме фунтов — в граммах получилось в итоге 370 грамм.

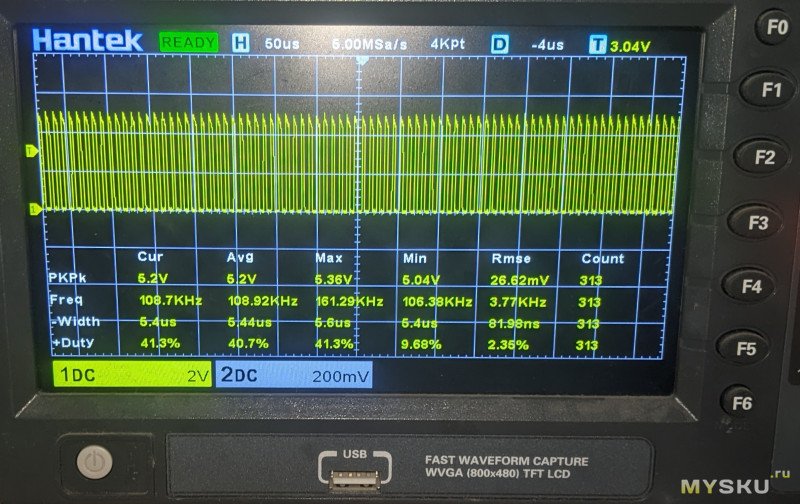

Теперь на осциллографе посмотрим, что происходит на выходных клеммах MCU. Частота нехилая, около 108 кГц, как и заявлено.

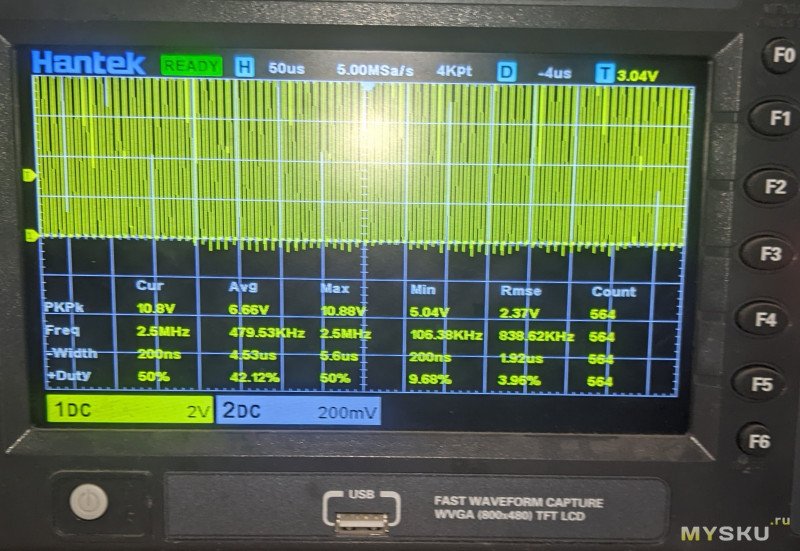

Еще глянул, сколько на самих модулях увлажнения, получилось аж 2.5 МГц! И напряжение выше, 10.8 Вольт против 5. В общем, драйвер по ходу не только частоту повышает, но и напряжение.
Очевидно, это и есть резонансная частота кристалла, которая позволяет разбивать воду на микрокапельки. Занимательная штуковина!
Итоги
Думаю запилить на основе модуля какой-нибудь настольный мини-увлажнитель. Файлы и статья про это будет уже в новом 2026 году.
Производительность небольшая, но поддерживать микроклимат для домашних растений или в радиусе пары метров для людей он может. Неудобно, что нет креплений в комплекте, но с 3д принтером это не большая проблема, да и корпус все равно без него нормально не сделаешь.
В целом, по цене и возможностям это мелочь, но мелочь приятная. А всех читателей я могу уже полноценно поздравить с Наступающим 2026 Годом!
| +83 |
5972
276
|
| +47 |
1638
52
|
| +70 |
4703
61
|
Дизайн в общем хромает. На обе ноги. И сильно.
Мне почему-то даже вспомнился чувак из финала фильма Муха (или Муха 2). Вот этот:
Прям если совсем сухо, включаю на ночь увлажнитель в непосредственной близости от кровати (примерно 50 см от источника до головы). Сам увлажнитель вроде Март, уже года 4-5, кулер поменял на новый, стал опять тихий. Утром просыпаешься, нос чистый, дышится нормально. Иногда, когда не выставлю минимальный решим, даже подушка влажная. Пытаться прокачать всю хату (в моем случае, это под 100 метров) задача прост обредовая. Тем более есть необходимость проветривания, а с учетом мороза на улице, после попадания такого сухого морозного воздуха, который после прогрева моментально иссушается еще больше, это как откапывать сугроб детской лопаткой.
Короче сама задумка у человека на мой взгляд не туда пошла. А в зале у меня стоит аква на 200 литров с фильтацией через верх и вот по скорости потери воды в аквариуме сразу видно совсем сухо, или терпимо.
если поддерживать приемлемую важность нектарное время то воду набирают предметы обстановки и создают некую буферность… просто из практики и наблюдений.
ну и советую озаботится какими ни будь копеечными гигрометрами (я купил от ксиоми с bt но это избыточно) просо для того чтобы знать как воспринимается какая влажность ну и как влияет проветривание, выключение прибора и прочее
Ежу понятно что это делается не за сутки, но я не готов не проветривать квартиру днями, я в принципе часто сплю с открытой форточкой ибо топят у нас так, что мама-не горюй. А ЛЮБОЕ проветривание хотя бы на половину объема воздуха и его последующий прогрев с -5-10 до +23-24 требует около 8 грамм на 1м3 чтоб сделать комфортные 45-55%
Да, тому же ежу понятно, что мебель, обои набирают влажность. Но тут всегда надо смотреть что за материалы. Что за полы — тот же кварц-винил вообще не будет брать влагу. У меня в зале стена кирпич под лаком, ем вообще побую что там он должен впитывать. А вот аквариум на 200 литров за сутки может потерять чисто испарением с фильтров литр-два-три в сутки, ибо за неделю я туда 10-15 литров спокойно доливаю.
Кстати, знаю еще вариант без всяких вот этих «дымоходов». У человека туева-тутуева растений. Вот реально джунгли дома. И там ровная влажность по всей квартире. Но не представляю, какая там система полива и сколько эти растения испаряют.
Короче, игра с этими испарителями научила меня одному — проще поднять влажность локально, когда это нужно, чем прокачать весь объем.

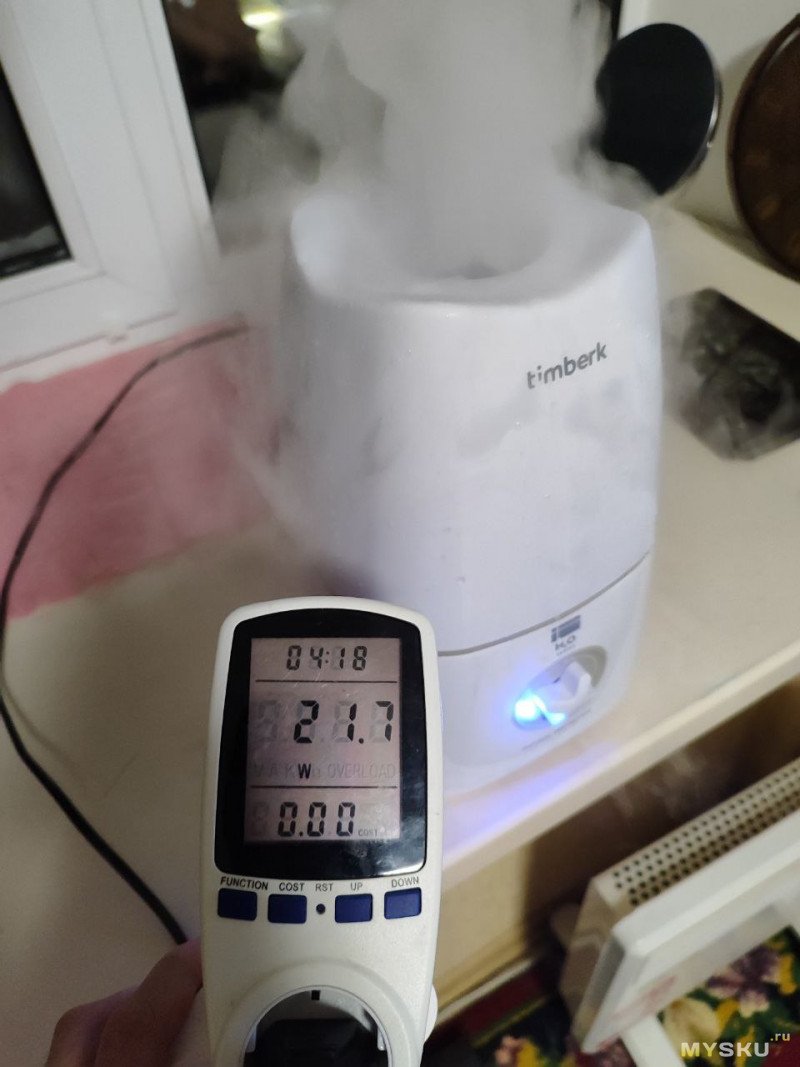

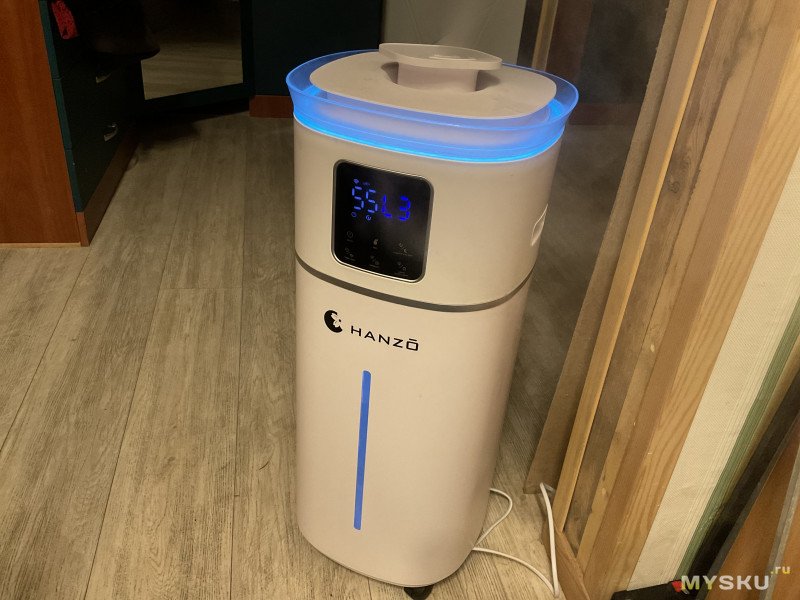

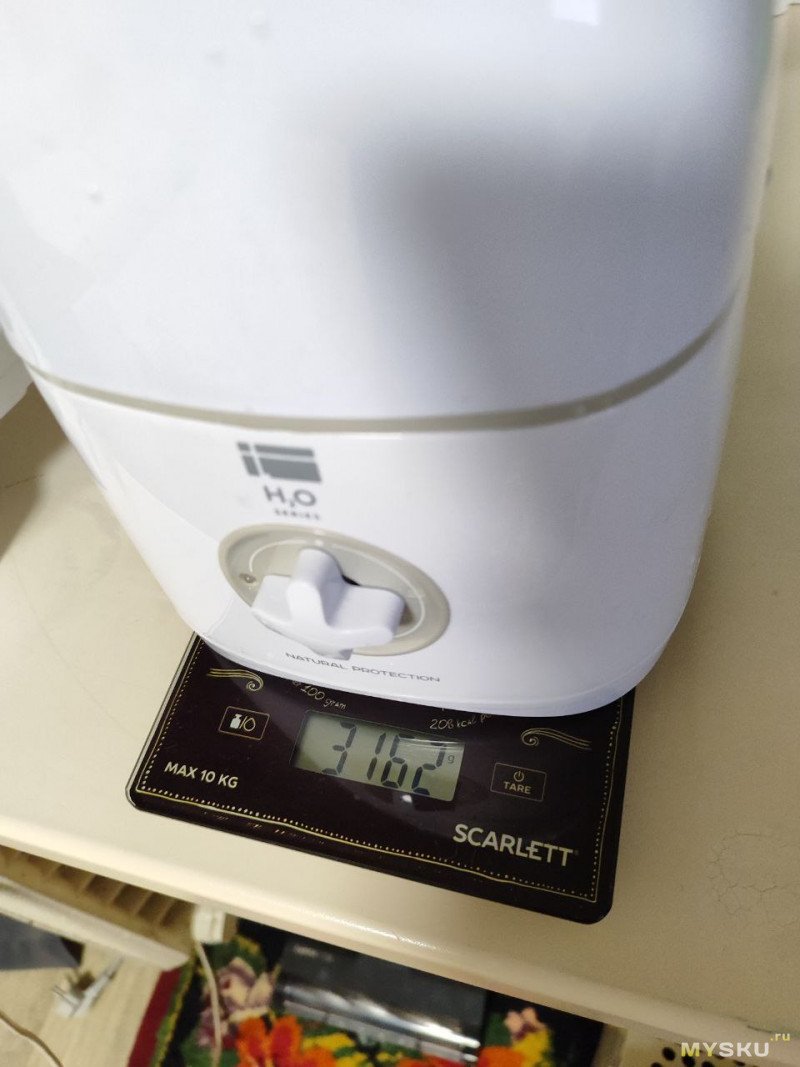

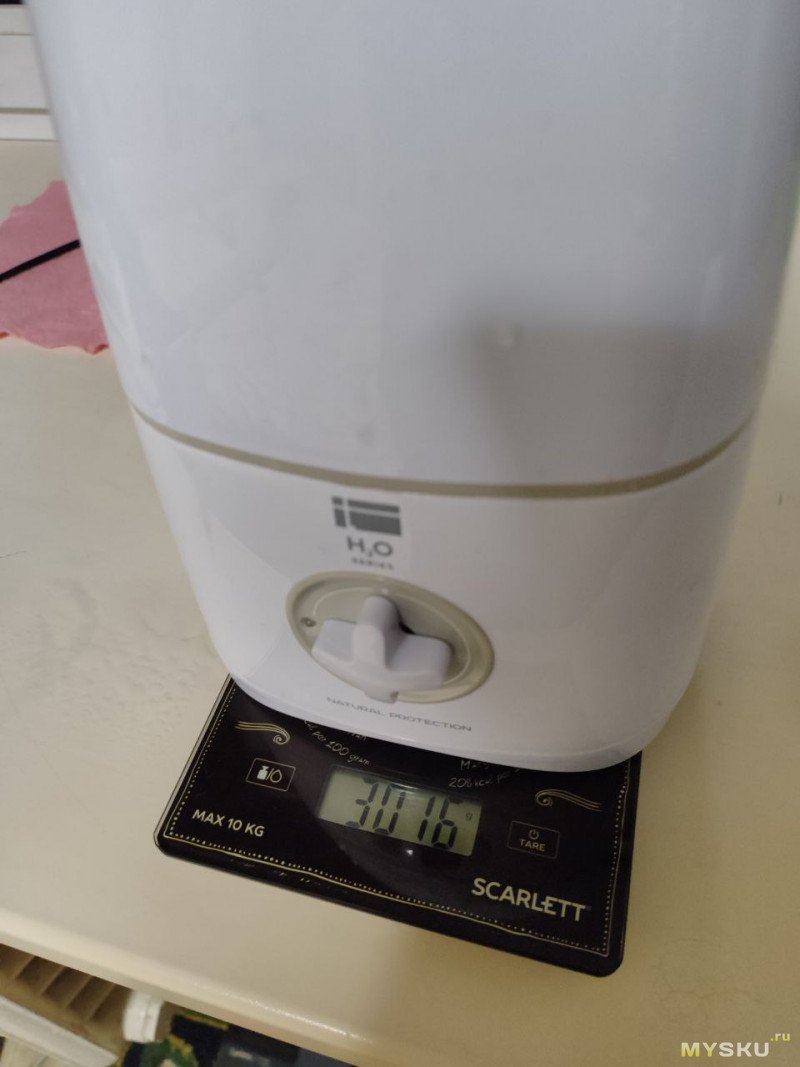

Собственно, в обычном бытовом ровно та же форсунка — только одна. И на комнату квадратов в 15 его хватает, там больше проблем с тем, чтобы ёмкость вовремя водой заполнять.
Вентилятор обычный центробежный. 12В 0,1А.
Полистал отзывы на похожие комплекты, пишут 50-70мл/ч на излучатель.
Кстати, там в лоте есть собственно параметры распылителя:
О, на весах то и не граммы. Похоже автор заранее начал праздновать новый год :)
Чёрт, мне теперь стало интересно, сколько из этих голов выжать можно.
А «промышленные» местного кустарного изготовления могут быть какими угодно в плане производительности, тут запросто могут быть как раз к ним вопросы. И вопросы у меня к ним таки есть — к примеру, у них производительность на ватт на излучателе такая же, как у вашего аппарата — par-tuman.ru/diy-svoimi-rukami/nk-1vzr/ — 1л/ч на 50 ватт, при этом там вентилятором пар сдувает. А в обзоре того же aquahawk вот что есть:
То есть должно быть более эффективно, чем в бытовом устройстве.
P. S. Новогодняя ночь. Нашли когда спорить :-)
у меня ужасный слой этой белой мелкой пыли, которая проникает в самые глубокие отсеки почти любой техники. особенно неприятно было это обнаружить внутри проигрывателя дисков на лазерной голове.
отсюда небольшой но постоянный воздухообмен
в смысле, совсем нет.
на кухне хотя бы чайник кипит и при мытье посуды льется вода.
а на улице влага зимой сконденсирована в снег, но под ним трава продолжает жить своей жизнью и испарение немного присутствует.
мало влаги, но видимо побольше, чем в комнате, хз
Вы проветрили квартиру, заменив весь надышанный воздух на новенький, с улицы. Прогревшись дома до 25С, тот же воздух, сохраняя влагосодержание 2г/кг. будет иметь относительную влажность 10%, и он высушит ваши слизистые, и примется за жену, детей и растения.
Для доведения этого воздуха до 70% влажности, ТРЕБУЕТСЯ довести влагосодержание до 14 г/кг., и это большая работа, в объем небольшой комнаты надо закачать пол-литра воды, и при расходе 150 мл/ч, это минимум 4 часа работы бытового увлажнителя типа мойки воздуха, а для ультразвукового разбрызгивателя и подольше, учитывая его худшую эффективность.
Теперь становится понятен алгоритм операции зимнего проветривания: хорошенько проветрил, забежал в комнату, закрыл окна и включил увлажнитель, эвакуировался; и уже через 4 часа можно заходить и пользоваться жилым помещением!
Собственно, обозреваемая недоделка 800 мл/ч показывает, а не 37.5 мл/ч упомянутые вами.
И только ультразвуковой и сможет до 70% разогнать в принципе. Он то хоть до 100% может, дай волю только.
что касается меня, комнатными цветами полностью занято трехстворчатое окно и советских лет раздвижной в середине круглый/овальный стол, который более ни для чего не используется )
поэтому алгоритм выживания в этой комнате с деревянными окнами сведен к поливу цветов.
Другие варианты были бы не так хороши.
но как только появился сахар, как отдельный продукт, мед стал нужен только как одна из специй. все его чудо-свойства есть только в некоторых головах. если бы доказательства были, то вы бы сразу привели ссылку на них.
Дабы не плодить такие чудеса, нужно использовать частоту семплирования цифрового осциллографа раз в 10 больше, чем анализируемая частота. 5 MS/s совершенно недостаточно для оценки сигнала, где могут быть гармоники в 2.5 МГц. А антиалайзинговый фильтр у этого Хантека очень простой (если вообще он там есть).
Скорее всего там будет затухающий звон на частотах резонанса пьезопластин и дросселей, на котором споткнулся примитивный анализатор осциллографа. Но никакого повышения частоты основных возбуждающих импульсов не должно быть.
для частичной пурификации достаточно пропустить воду через бытовой фильтр, в идеале дистиллированная вода,
питаю водой из мембраннго фильтра (обратный осмос)
выбором их количества в работе с таймером в корпусе
(вентилятор там колекторный заменить на от ПК и будет вечный
Артикул 440390088
расход от количества включеных распылителей тоже зависит

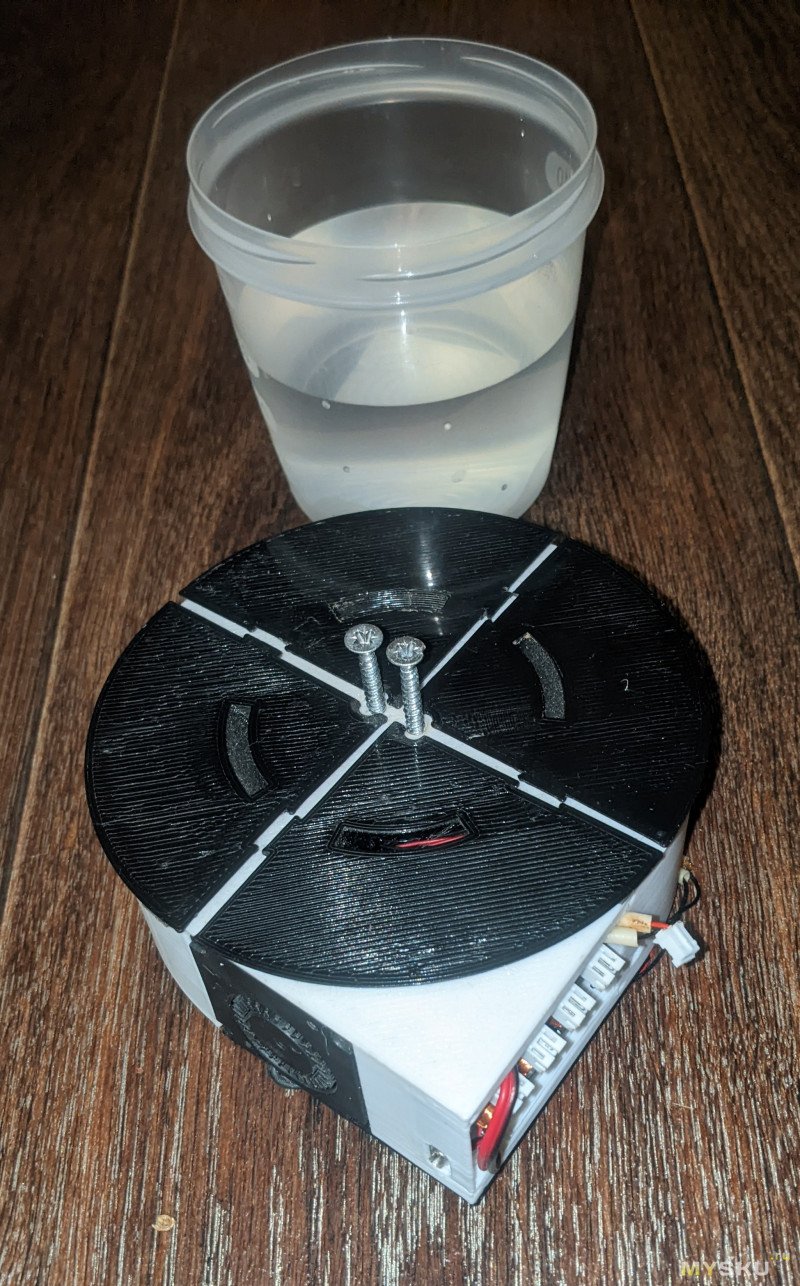

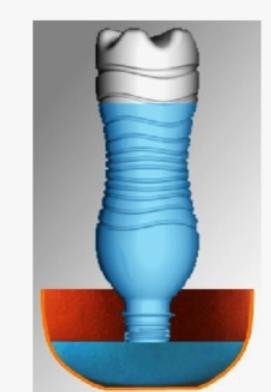

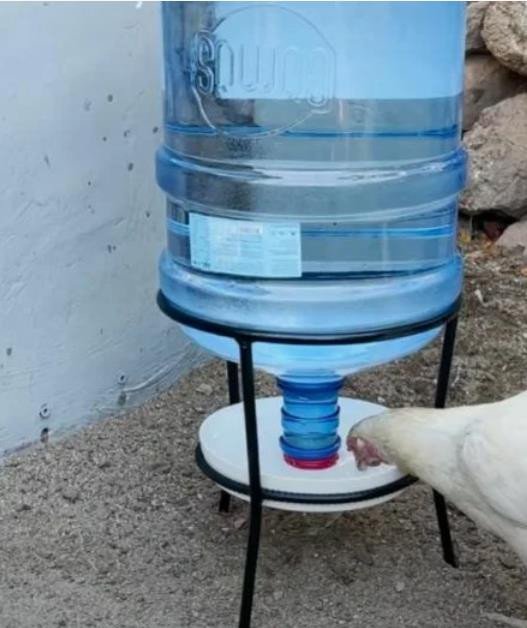

Но если тебе мало то поставь рядом бутылку хоть 20 литровую пусть из ней тратит
тут скорее проблема от воды
если она жёсткая то надо рядом иметь ватные палочки чтобы распылители очищать
(не сложно. намочил и покрутил на забитом распылители)
вообще это настольная штука а не актовые залы увлажнять
какой забавный человек!

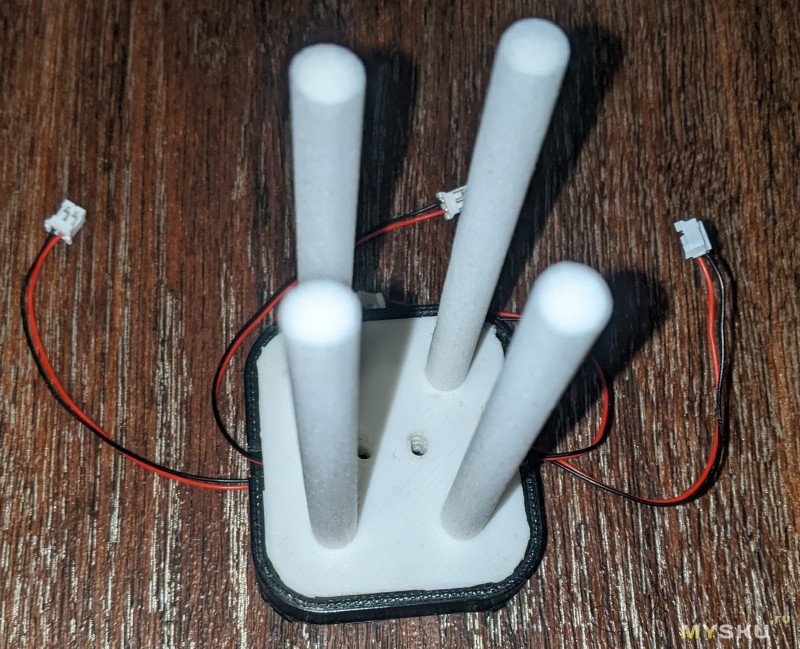

купил распылители… купил 3D принтер расходники к ним
изучил ПО по рисованию
чтобы немного повторить готовое устройство за 200р
з.ы
сполеры выше для тех кто прокурил учебник физики
А все таки пришлось — уже подорожало до 103 :)
Я уже их с десяток купил и подарил, дома уже на каждом столе, ждём лета)

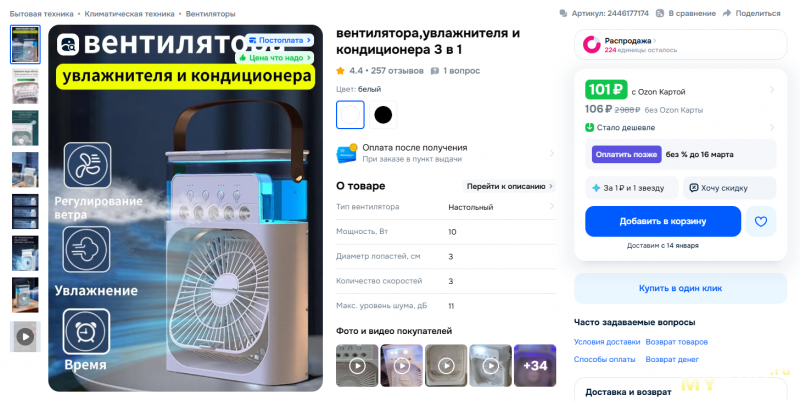

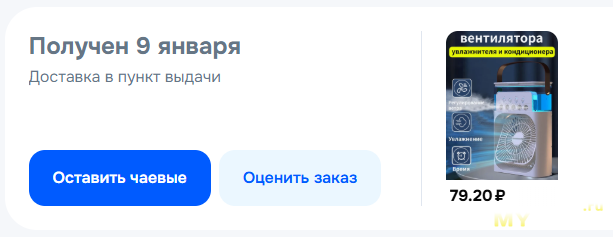

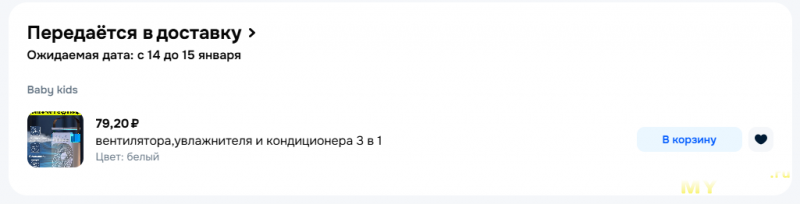

скрин — пруф моей покупки, а их было несколько и ни одну не отменили.
