Антология дешевых "факитовских" батарей. Советы и доработки

Ни для кого не секрет, что китайские фабрики захватили клоны макитовких батарей. Даже если не покупать самые дешевые варианты, их услужливо пихают вместе с продаваемым инструментом. Сегодня я решил предаться ностальгии (дата вроде подходящая) и рассмотреть относительно давние варианты, можно сказать классику Факиты™… Присаживайтесь поудобнее, будет интересно!

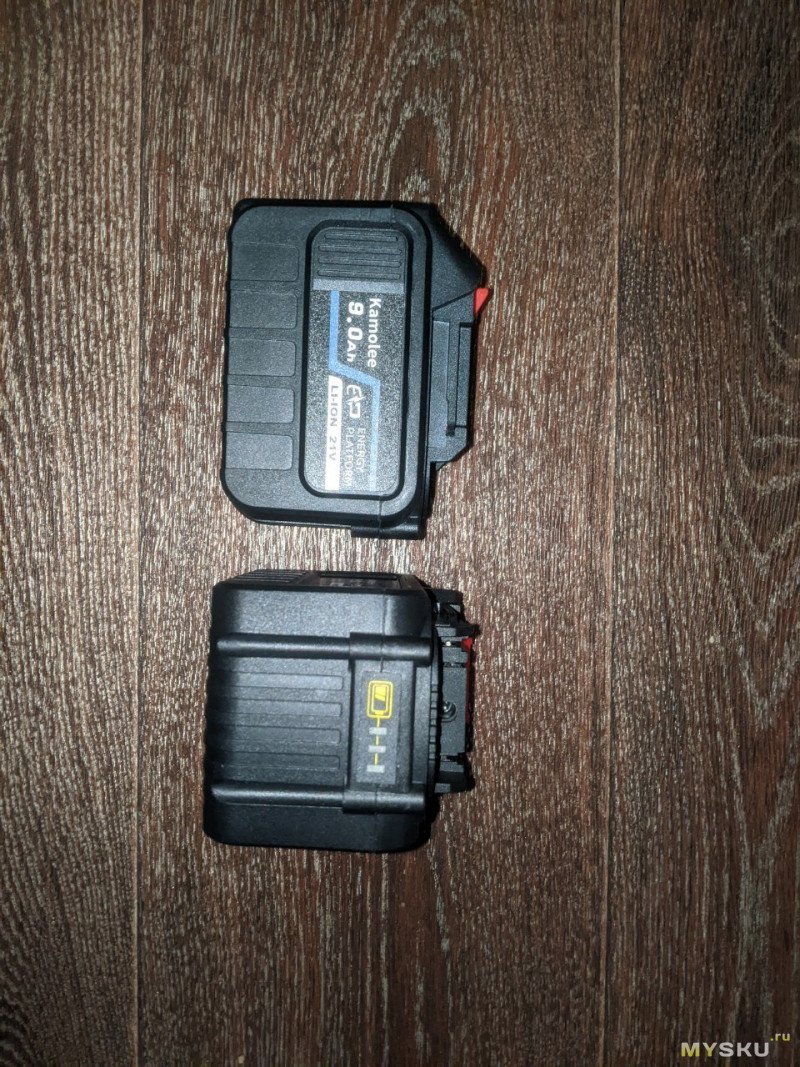

Начать предлагаю за здравие, а именно с удачной покупки пары батарей Kamolee на «9 Ач». Конечно же девятью Ампер-часами там и не пахло, но цена в 1000 рублей (да-да, за пару) не оставила меня равнодушным.

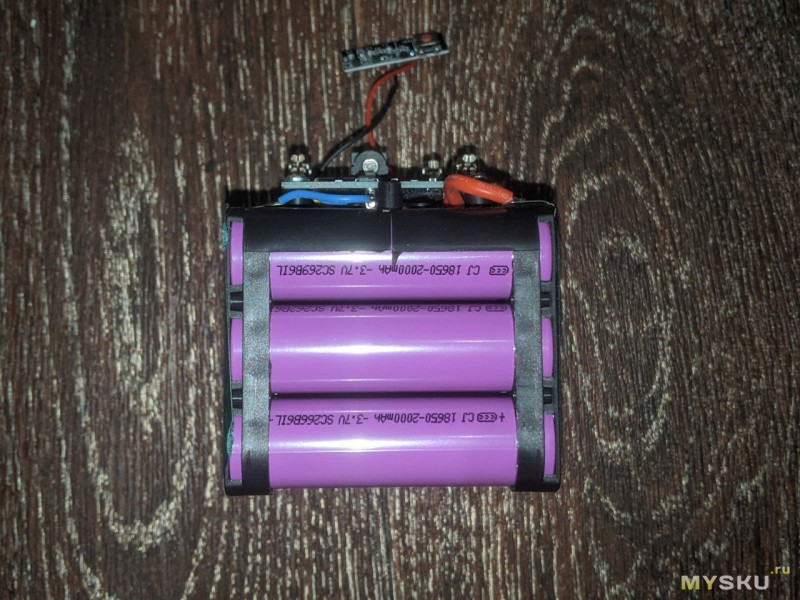

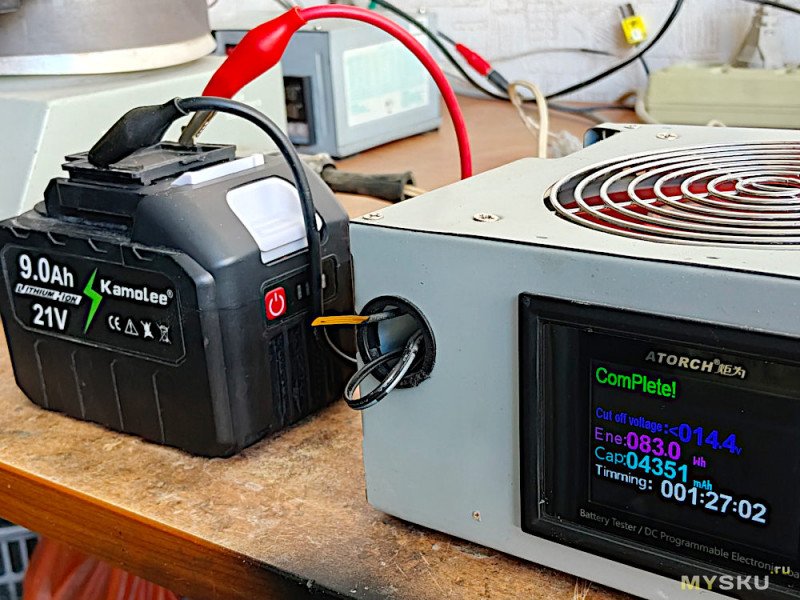

Получив, наконец, «мою прелесть» в руки, я сразу же ее разобрал, и обнаружил на удивление реалистичные ячейки на 2 Ач. Маркировка, правда, оказалась абсолютно мусорная, но поверьте, если в батареях за 500 рублей вам сразу в лицо пихают 3000 mAh, то знайте — это обман. В моем же случае мне попались очень хорошая батарея, и емкость 5-6 Ач вполне соответствовала действительности.

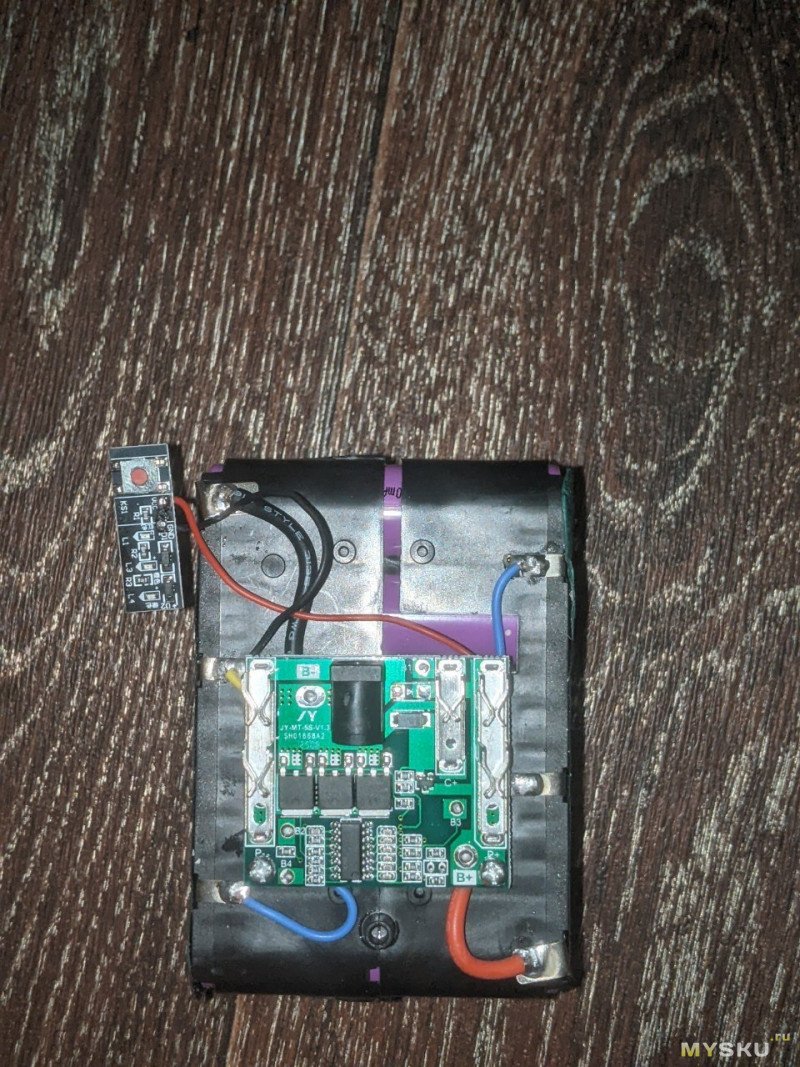

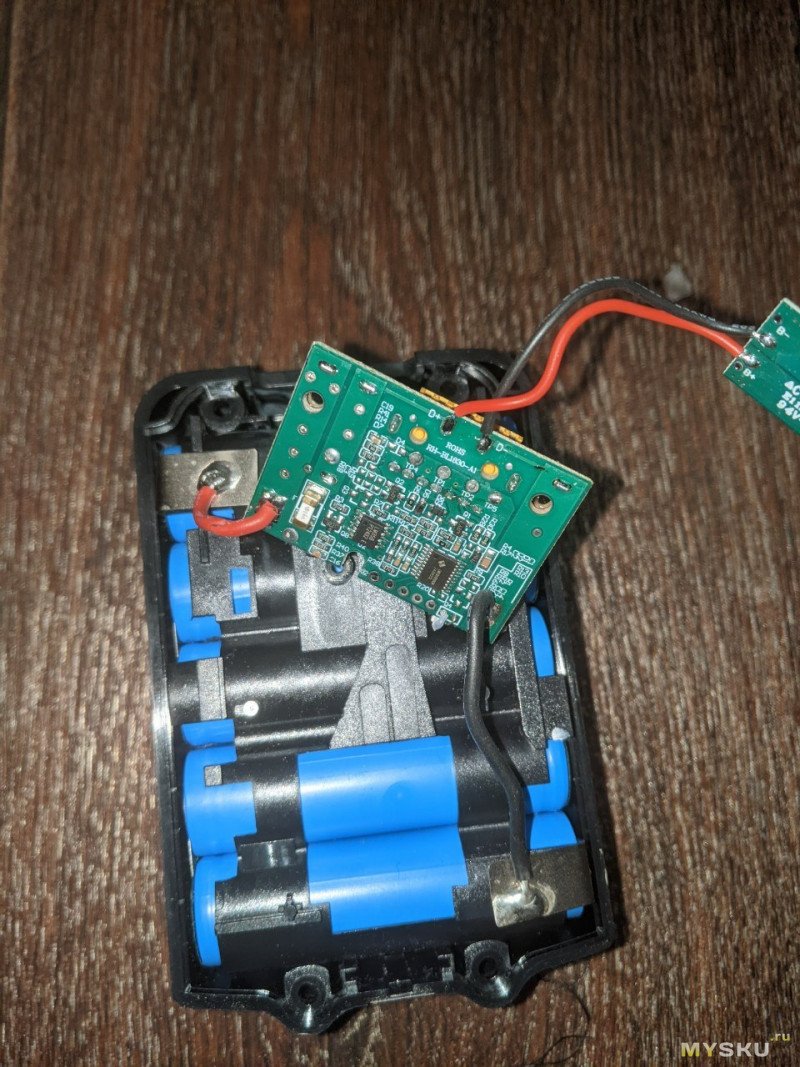

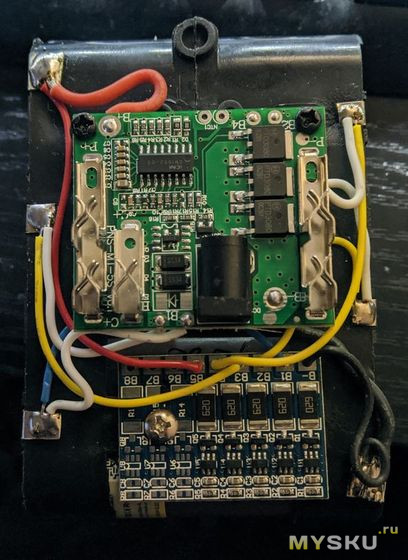

Вообще, хорошие ячейки — база любой батареи. Ну а чтобы их не угробить, в корпус встроена плата контроллера. В моем случае также имелась индикаторная схема, наиболее простейшая и бесполезная — без контроллера.

Итак, перед нами сейчас хорошая заготовка, и сейчас я разъясню плюсы и минусы.

Плюсы:

1. Три силовых мосфета — полный набор. Хороший запас по выдаваемому току.
2. Хорошие банки 18650 с честной емкостью
3. Дешево как грязь

Минусы:

1. Бесполезная платка заряда на диодах — индикация что-то скажет только под нагрузкой, реально у нее два состояния — заряжено и разряжено.

2. Слабая цепь заряда — совсем уж малюпусенький транзистор и один диод. Заряд током больше 1-2 Ампер вызывает перегрев и отключение заряда.

3. Полное отсутствие балансировки — с учетом стоимости батареи в ней нуждаются.

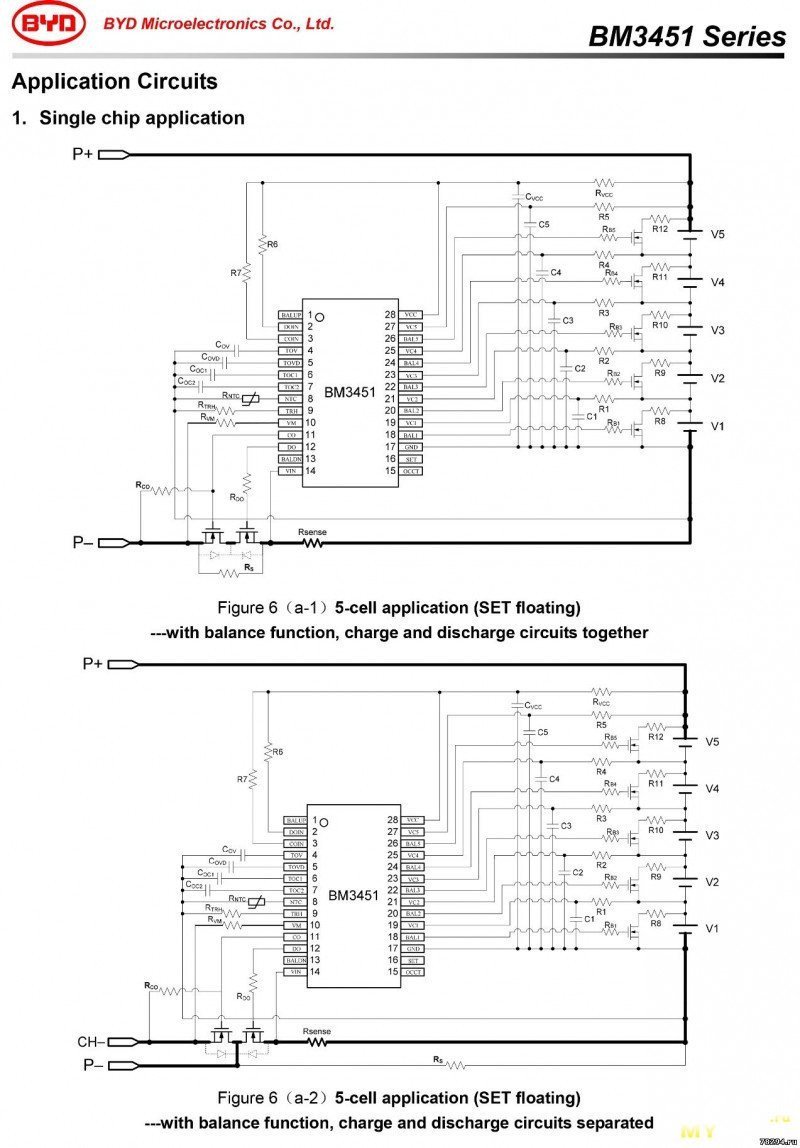

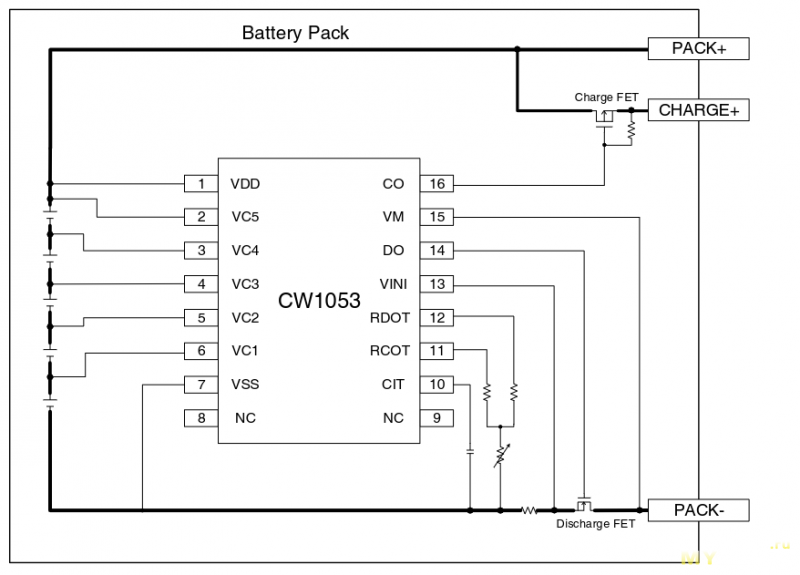

Что касается контроллеров — все они примерно одинаковые в подобных платах и имеют следующую принципиальную схему.

Из спорных вещей можно отметить тонковатую никелевую ленту и smd датчик температуры распаянный прямо на плате.

Но это мелочи — лента довольно широкая и имеет много контакта, а датчик в такой схеме наоборот стоит располагать на текстолите — при зарядке мини-транзистор адски греется и без датчика просто сгорит.

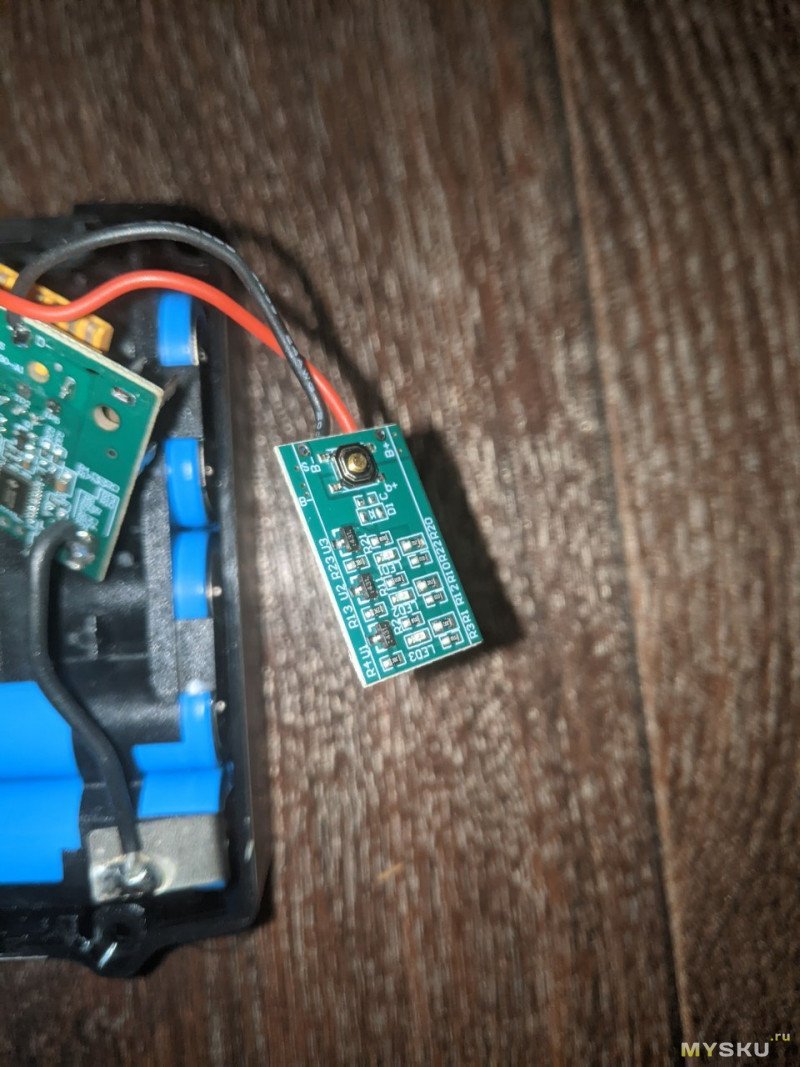

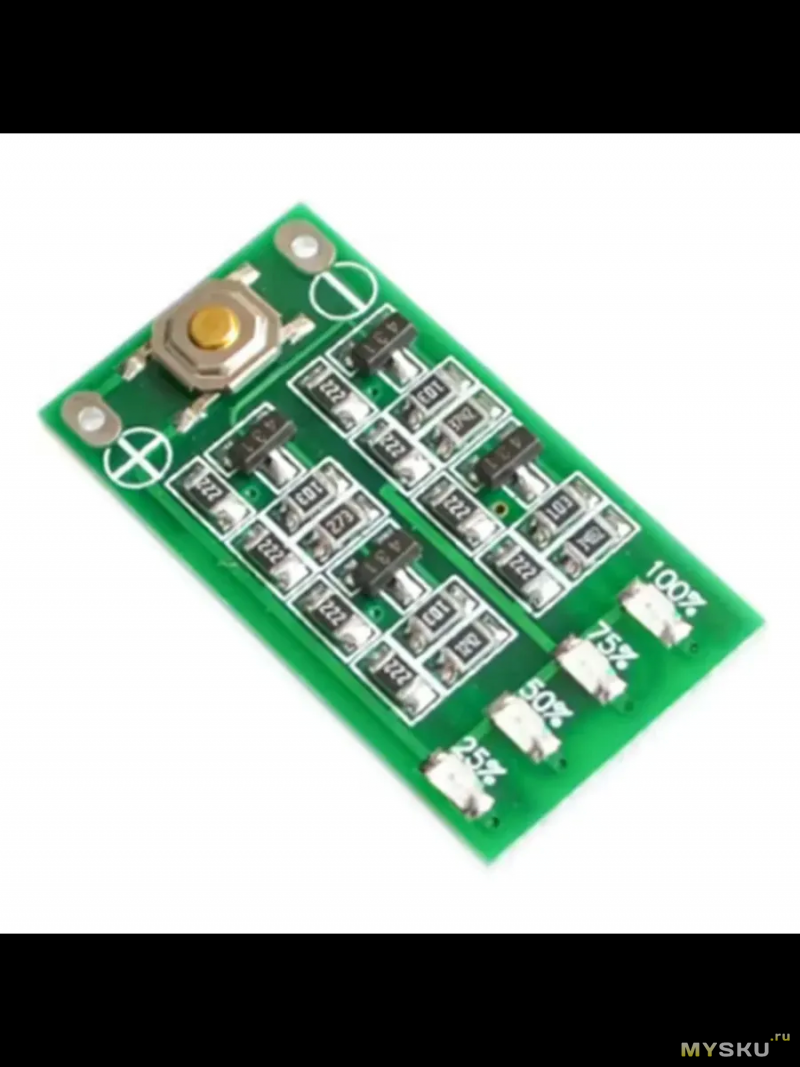

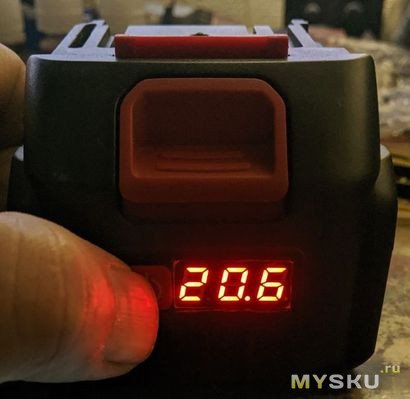

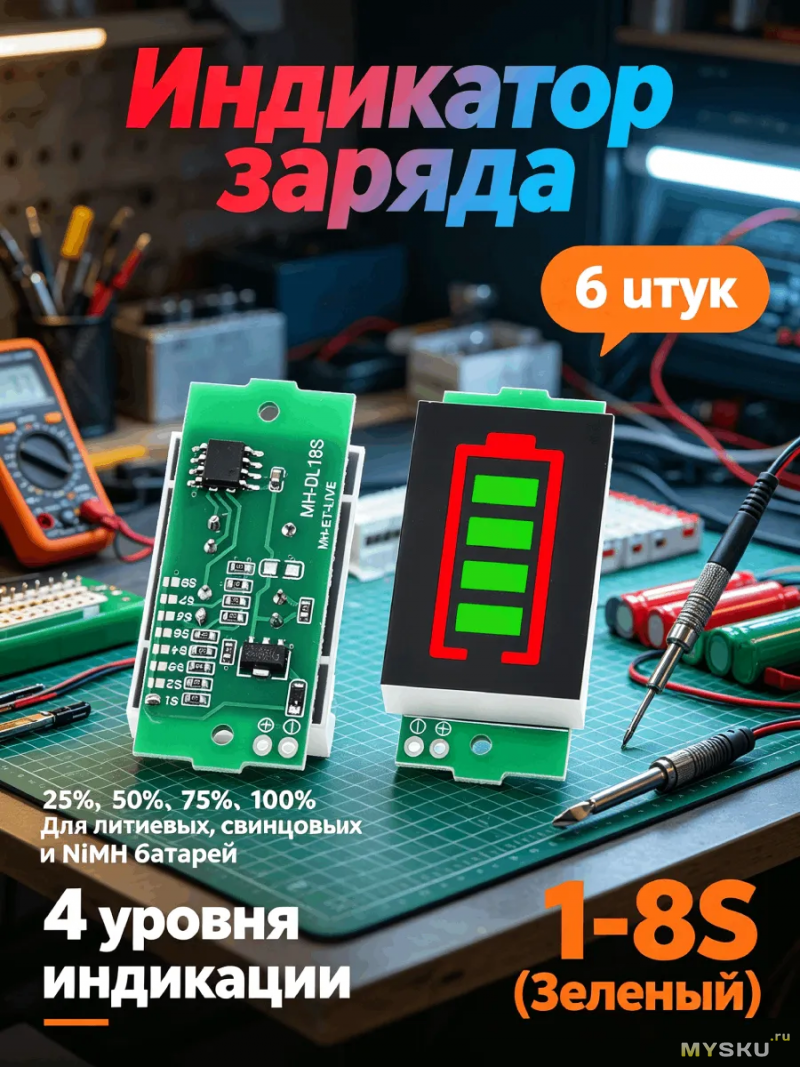

Как же это решить? Для индикации есть соответствующие платы со встроенным контроллером — по сути вольтметры. Вся эта шушера с диодиками абсолютно бестолковая.

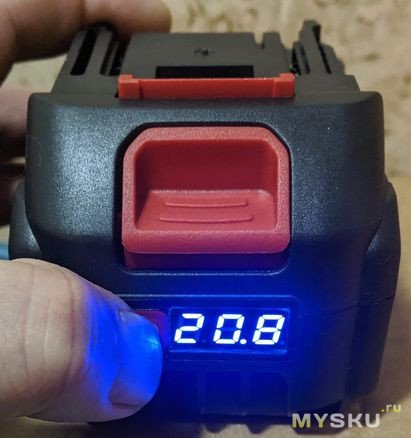

Можно и просто мини-вольтметр взять. Я заморачиваться не стал — места мало, да и стоит дороговато для своих фич — а у меня в большинстве бесщеточного инструмента индикатор батареи встроен.

Есть вариант похуже, но все еще неплохой — на регулируемых стабилитронах TL431. Но я так и не нашел нужный форм-фактор. Отличительной чертой в них являются (ни за что не догадаетесь) похожие на smd-транзисторы стабилитроны.

По цепи заряда я решил заменить всю плату. Некоторые контроллеры имеют несколько вариантов распайки элементов, и недостающие можно допаять.

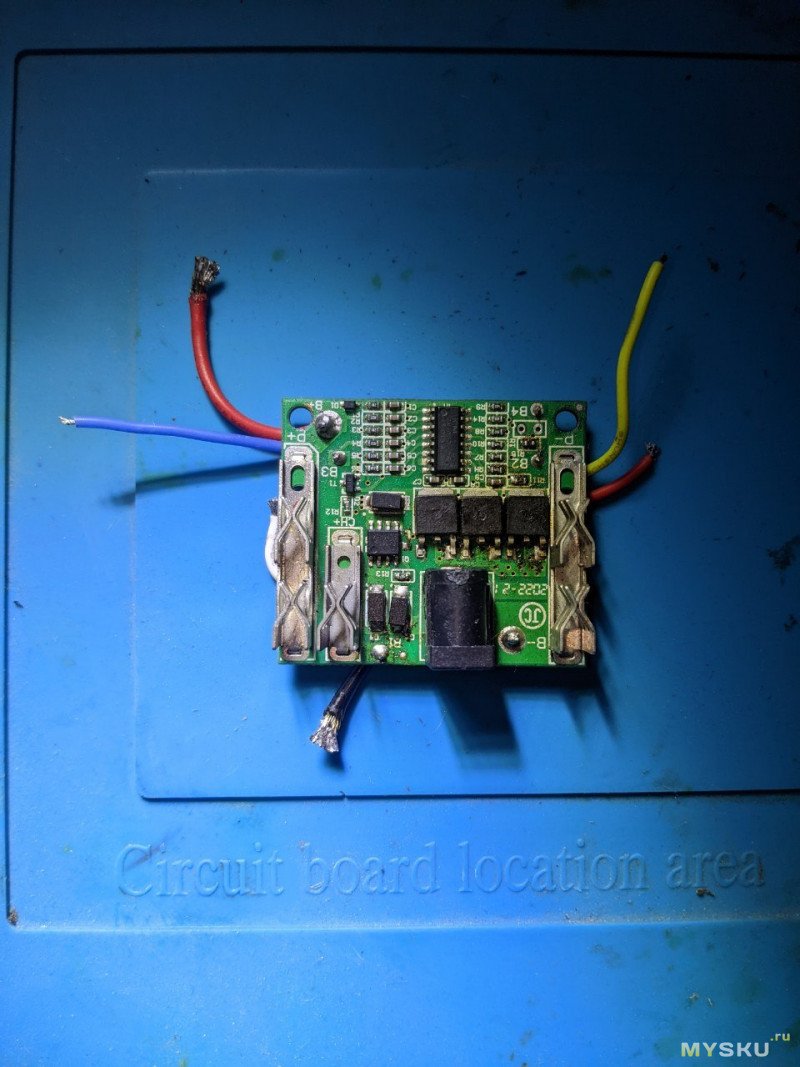

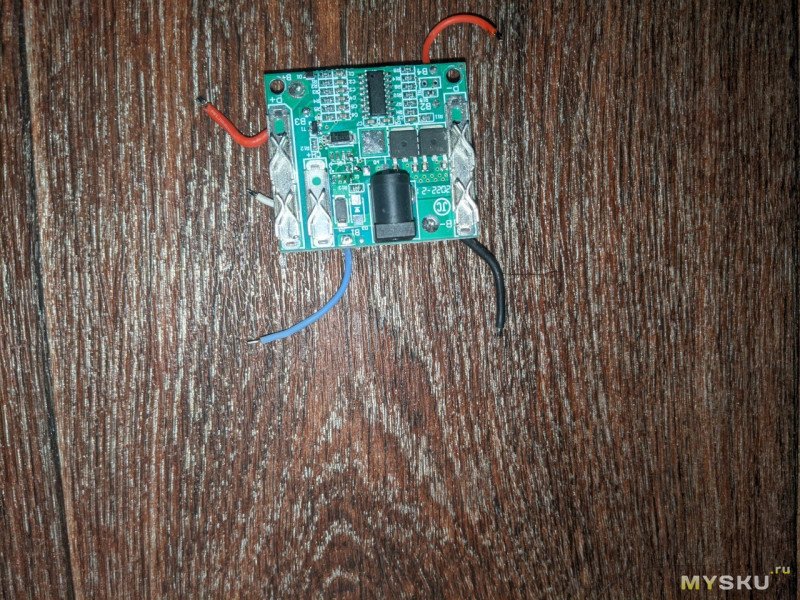

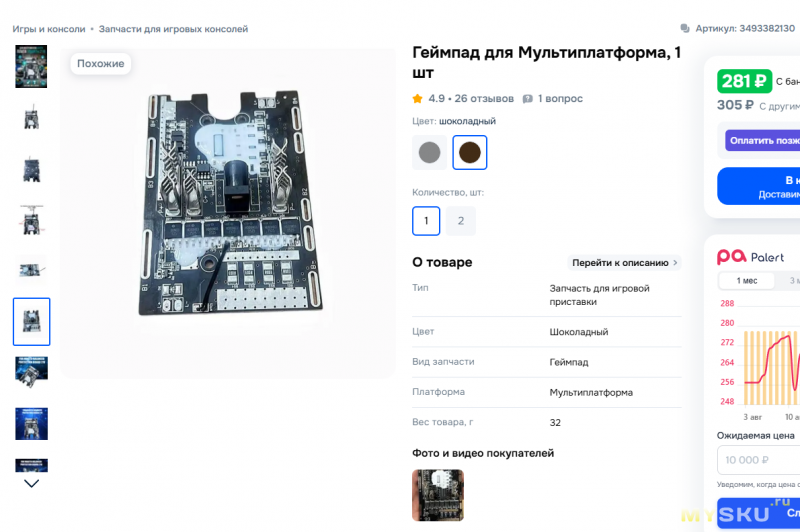

Например, здесь зарядная цепь была укреплена диодом и силовым мосфетом на 5 Ампер, а выводной транзистор допаян на свободное место. Спаяно кривовато, косовато, но работает. В случае же с BMS Kamolee, ничего допаять на плату нельзя, а значит все под замену. Для замены за 100 рублей был докуплен контроллер. Брать стоит какие-то такие.

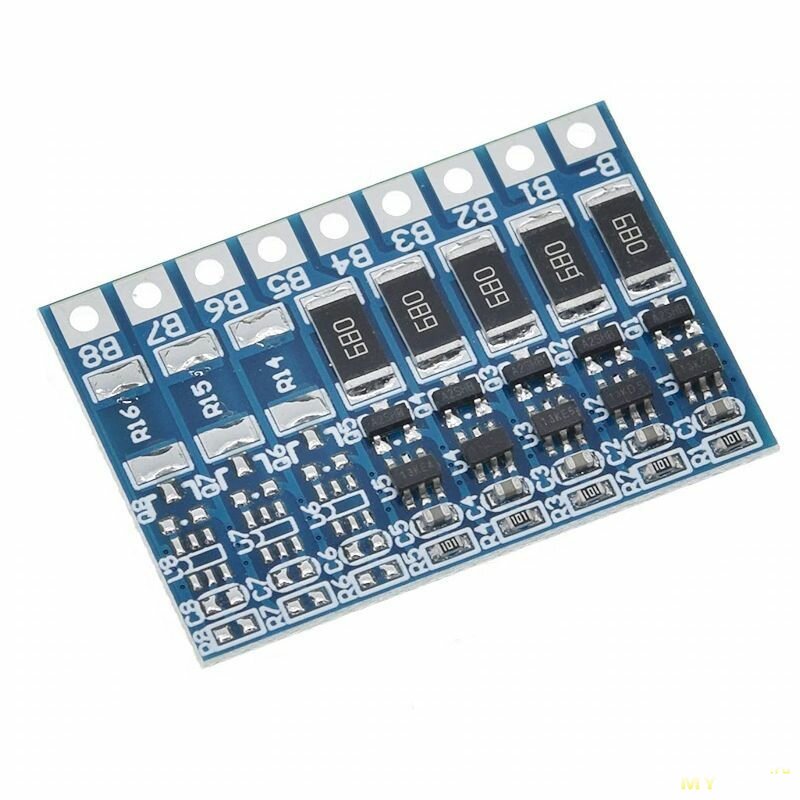

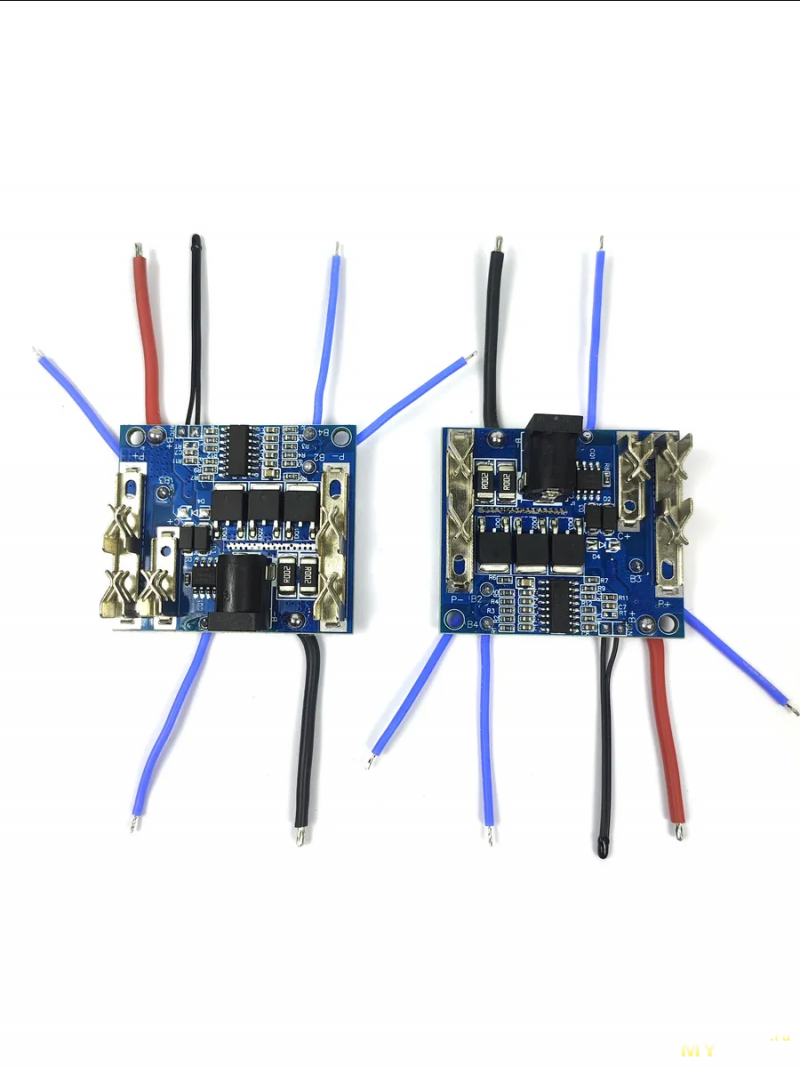

Здесь и разрядная и зарядная цепь хороши. Для батареи за 500 р. лучше не придумаешь. А чтобы решить проблему балансировки подойдет самый обычный пассивный резистивный балансир.

Нужно учитывать, что в процессе разряда батарей он не работает, только на финальном этапе заряда. Но поскольку постоянно балансировать батарею смысла нет, вариант вполне неплохой — быстро заряжать батарею в процессе работы, а раз в пару месяцев давать полный цикл с балансировкой. Это позволяет сохранить емкость дольше на дешевых ячейках.

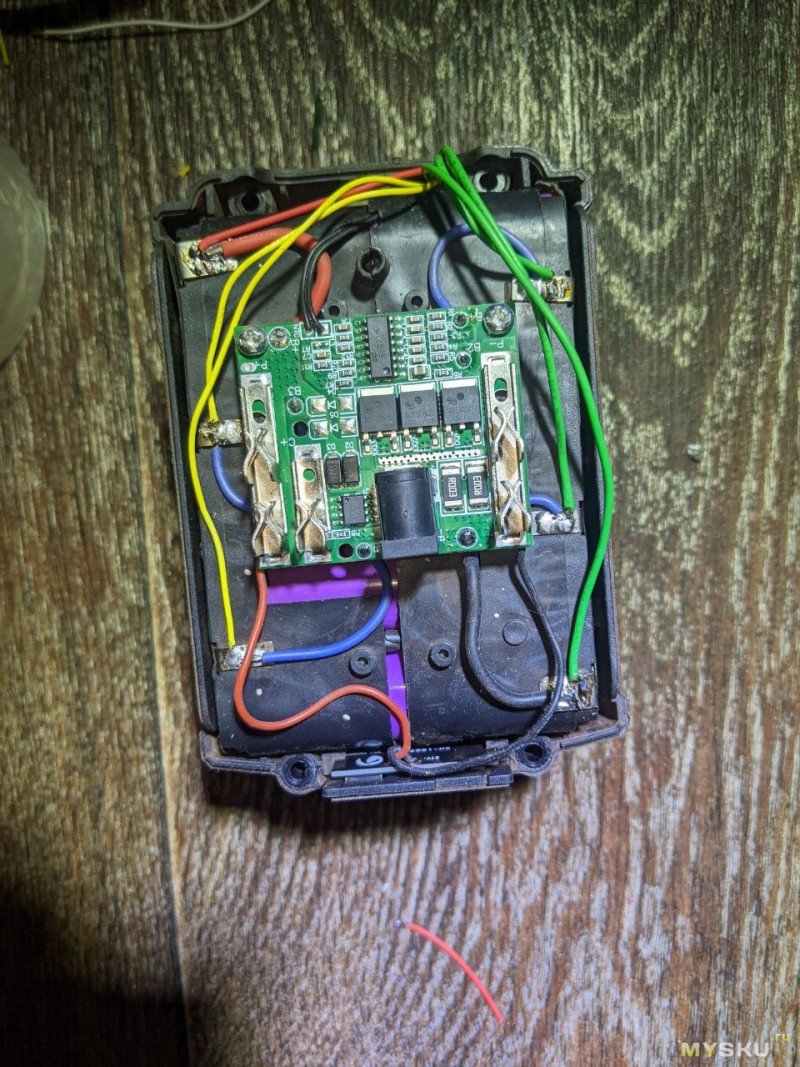

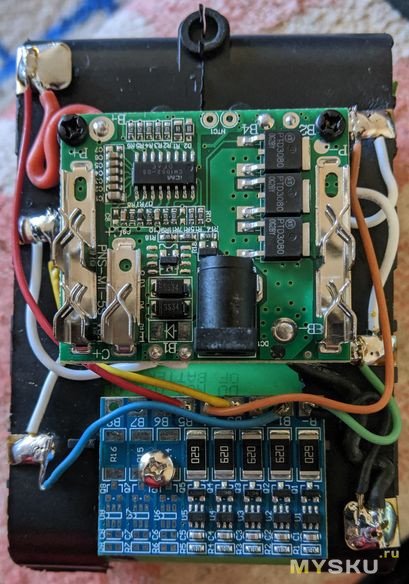

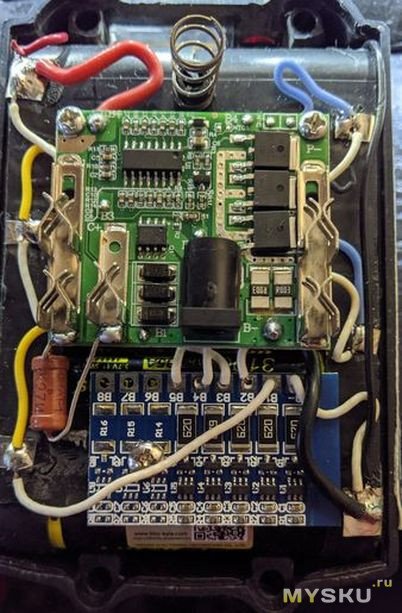

Дальше дело техники — пайка и укладка на место.

В таком положении крышка не закрылась, потому убрал в боковой паз.

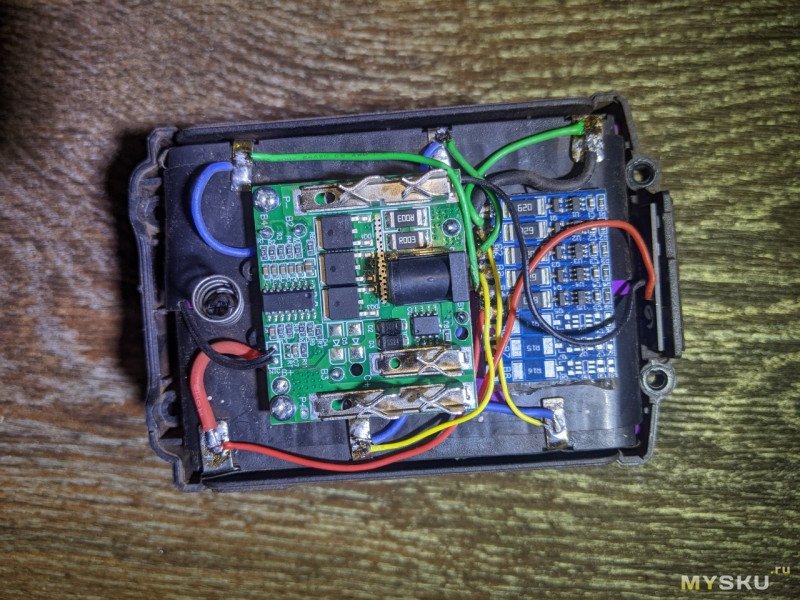

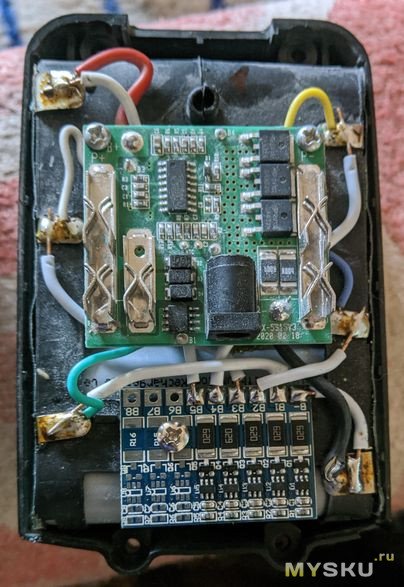

Для резистивного балансира не нужны толстые провода — токи мизерные, так что схема поместится практически в любой корпус.

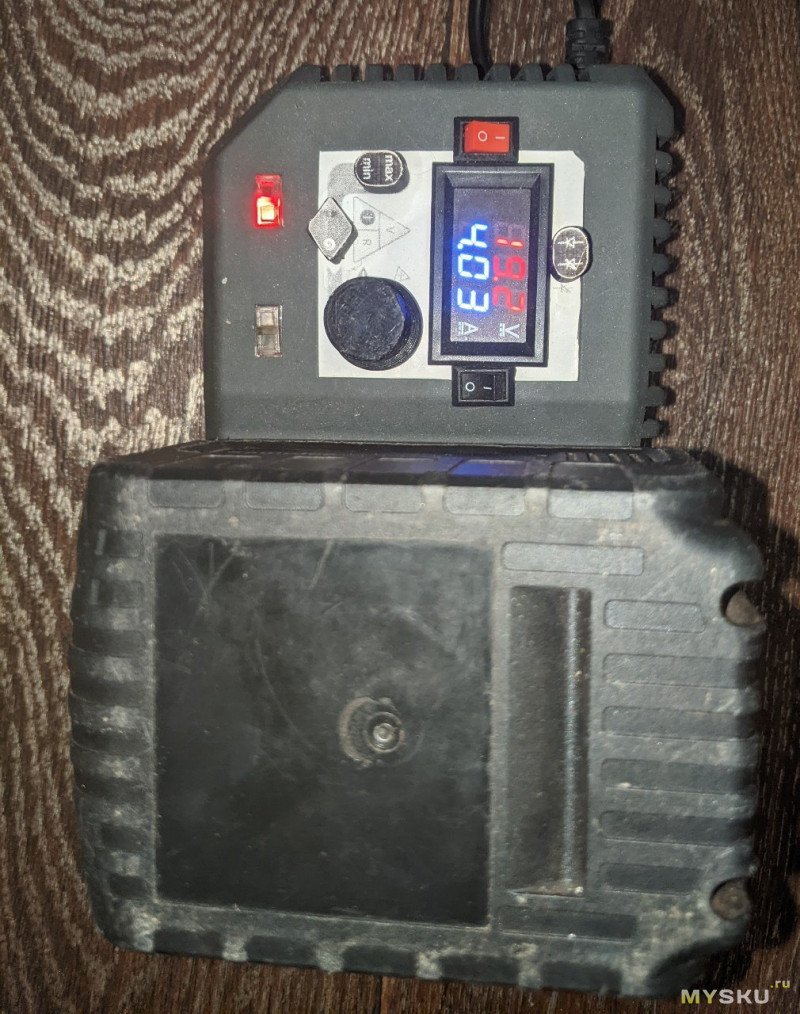

Теперь батарея легко держит более 4 Ампер на зарядке, и можно не беспокоиться о разбалансировке ячеек. Миссия выполнена!

Но раз уж мы начали за здравие, закончим за упокой… В комплекте с моечным пистолетом мне пришло такое чудо.

Анекдот. Батарея разговаривает с BMS.

— Эй, BMS, я контроллер не чувствую...

— А у тебя его и нет!

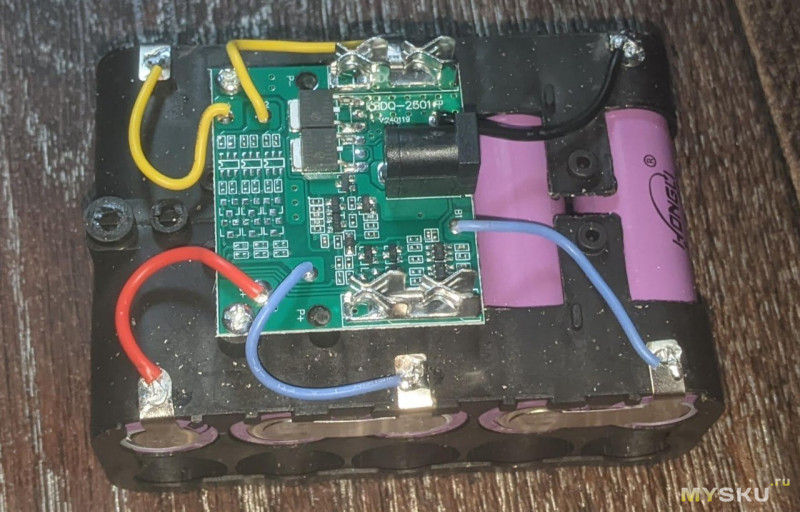

Вместо единого контроллера тут два независимых для двух рядов ячеек — две мелкие шестилапые микросхемы и их обвязка.

А что же остальные три ячейки? А ничего. Перегрев или КЗ на них никак не повлияет на ваш пользовательский опыт. Разве что штаны могут немного подгореть...

Но если на время убрать иронию, то в этой батарее BMS сразу под замену. Даже для моечного аккумулятора это слишком плохо.

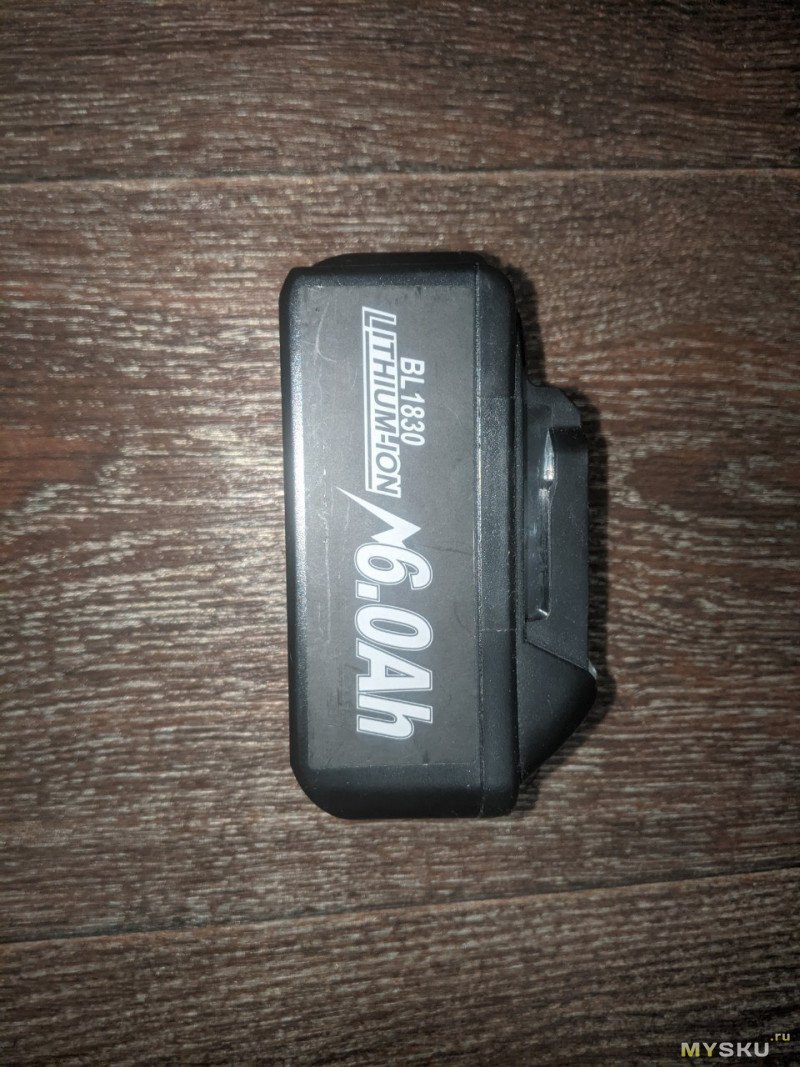

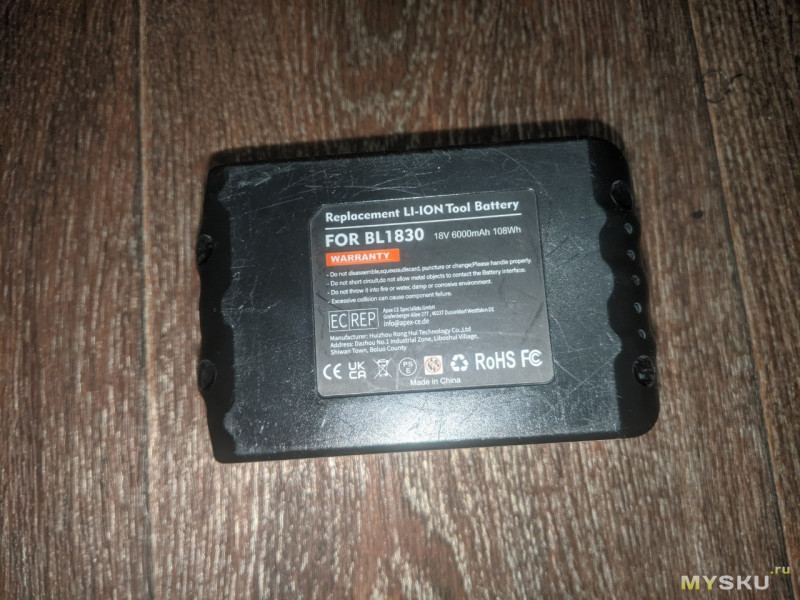

Ну а теперь переходим от упокоя к массовому уничтожению. Встречайте! Дешевый клон макитовской батареи BL1830.

Что, не страшно? А теперь?

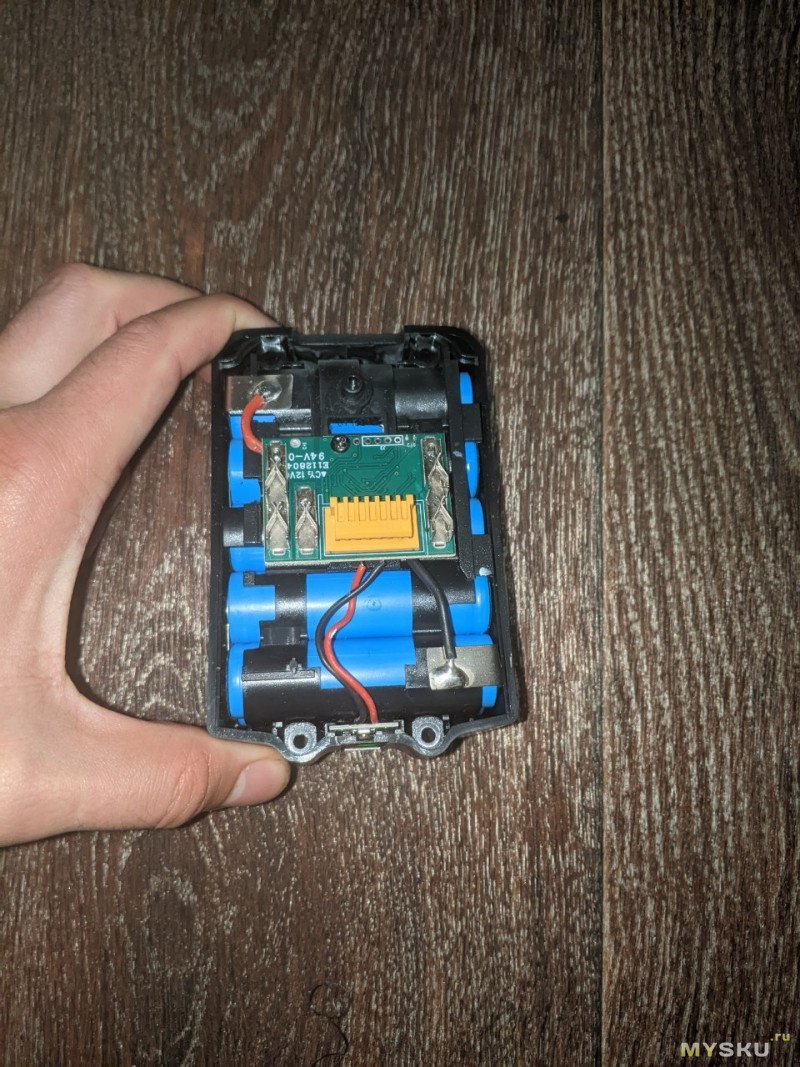

Кроме подозрительно свободной от компонентов BMS сразу заметно отсутствие каких либо промежуточных контактов. Это сразу говорит о том, что перед нами вовсе и не BMS. Но рассмотрим все же и другую сторону платы.

Здесь у нас 2 микросхемы. Контроллер и сдвоенный операционный усилитель LM358. И нет, он не для батареи, а чтобы обслуживать желтый разъем. Равно как и контроллер. Силовой части вообще нет, но для Макиты старого образца это нормально — батарею должен отсекать инструмент по сообщению из желтого разъема. Но что, простите, скажет желтый разъем, если нет даже мониторинга напряжений по ячейкам отдельно?

И все-таки небольшая защита тут есть — термодатчик, да предохранитель, правда на зарядной клемме… Сказать, что перед нами бомба — ничего не сказать. Дешевые ячейки + отсутствие балансировки + отсутствие банальных защит по напряжению и току. Зато желтый разъем… Кстати, индикатор поставили неплохой. Не вольтметр, но на стабилитронах. Кое-что покажет.

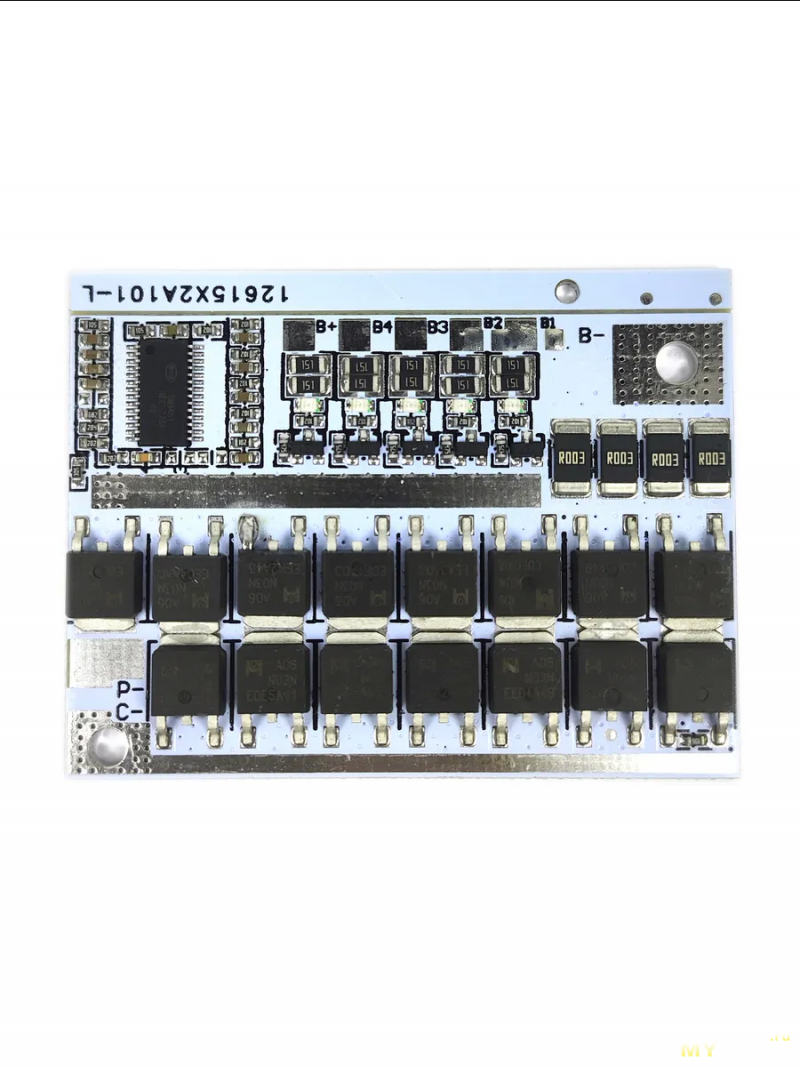

Чтобы этим хоть как-то пользоваться лучше докупить плату 5s на 100 Ампер за 100 рублей и подсоединить ее перед этой смехотворной с желтым разъемом. Например, можно взять такую.

Эта доработка, в целом, сделает батарею пригодной для использования, но я рекомендую для подобных оформлять возврат после диагностического вскрытия.

Вместо вывода пусть будет какая-нибудь мораль. Например, «батареи с маркетплейсов — это лотерея, а комплектные — казино». Нет? Или вот еще: «Покупайте дорогие батареи, с дешевыми возиться смысла нет»… А может «даже хорошую батарею может испортить плохая BMS!». А, да пофиг. Сами решайте, лучше пойду что-нибудь спаяю. Чао.
