Короткая заметка о колхозном ремонте/замене щёток двигателя газонокосилки.
«Какое низкое коварство
Полуживого забавлять»
Очередное воскрешение косилки, которой уже давно пора на покой.
Имеется у меня видавшая виды сетевая газонокосилка Hyundai LE 4210. Ей уже почти 10 лет, за это время она уже несколько раз умирала:
-расплавлялось посадочное место подшипника, так что ротор перекосило и он начал шкрябать об статор. Сделал втулку на посадочное, поменял подшипник.
-разлеталась крыльчатка, без охлаждения этот двигатель совсем не может. Покупал и ставил новую.
-отгорал провод статора от клеммы, переобжимал.
Это уж не учитывая сколько раз я налетал на пни/кирпичи и даже торчащую из земли арматуру.
В целом косилка отработала свой ресурс на все 146%, но раз уж пока жива, будем выжимать до последнего.
Вот при очередном покосе стали очень быстро падать обороты. Думал, что проседает напряжение в сети — но нет. Просто стёрлись щётки.
Залез я на меркетплейсы и в специализированные магазины и не обрадовался. За пару щёток хотят порядка 1500 рублей.

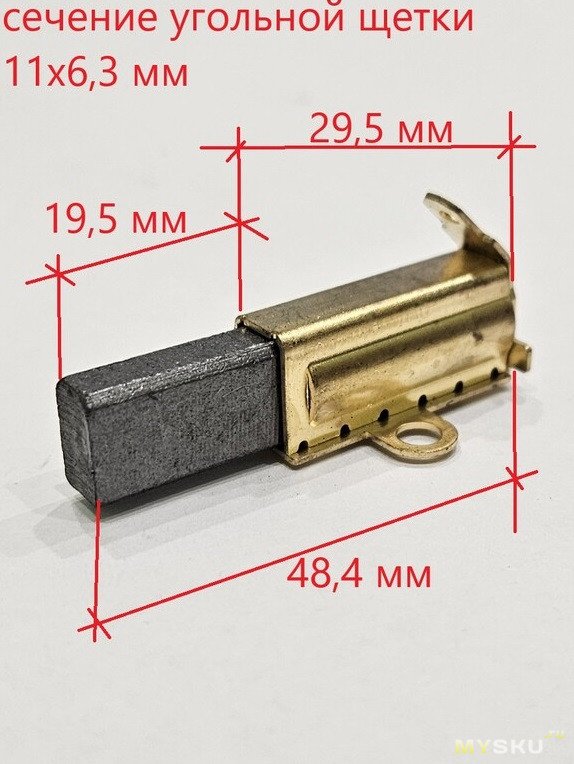

Вот примерно такие изделия
Может быть, конечно, щётки в газонокосилке на самом деле сделаны из адамантия/вибраниума/трансформия, выполнены с микронными допусками, и постоянно находятся под действием эффекта Томпсона-Шмайссера и поэтому только вот так, за 1500 рублей.

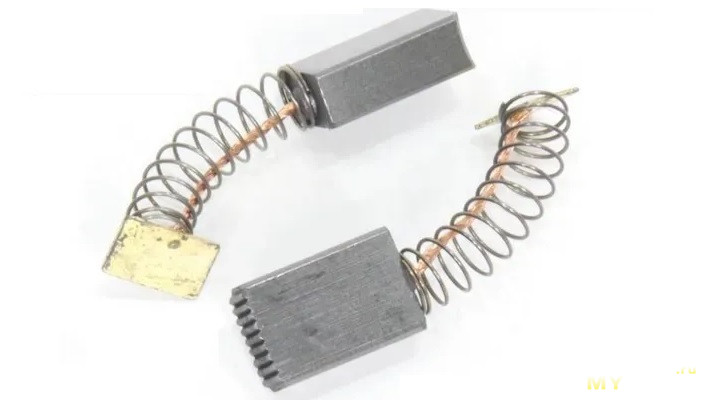

Но жаба категорически это не одобрила и были куплены в 20 раз дешевле обычные щётки 6x11 мм (на самом деле 6,3x11 мм) от электроинструмента стоимостью 77 рублей за пару. Что-то вроде этого

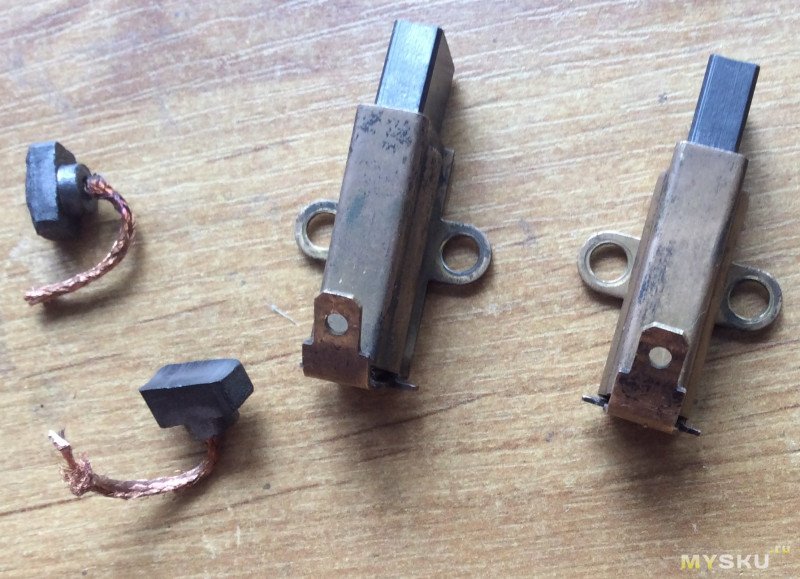

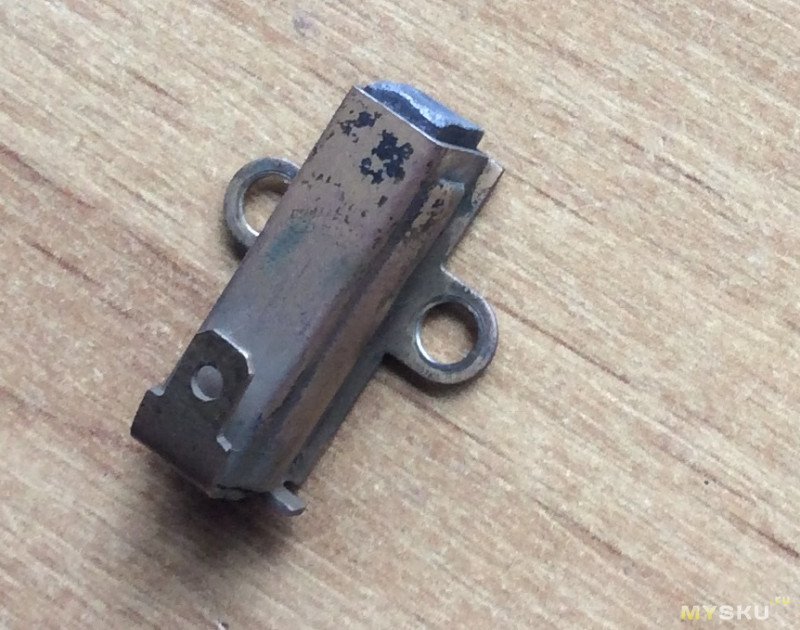

Изношенная щётка с держателем выглядит так

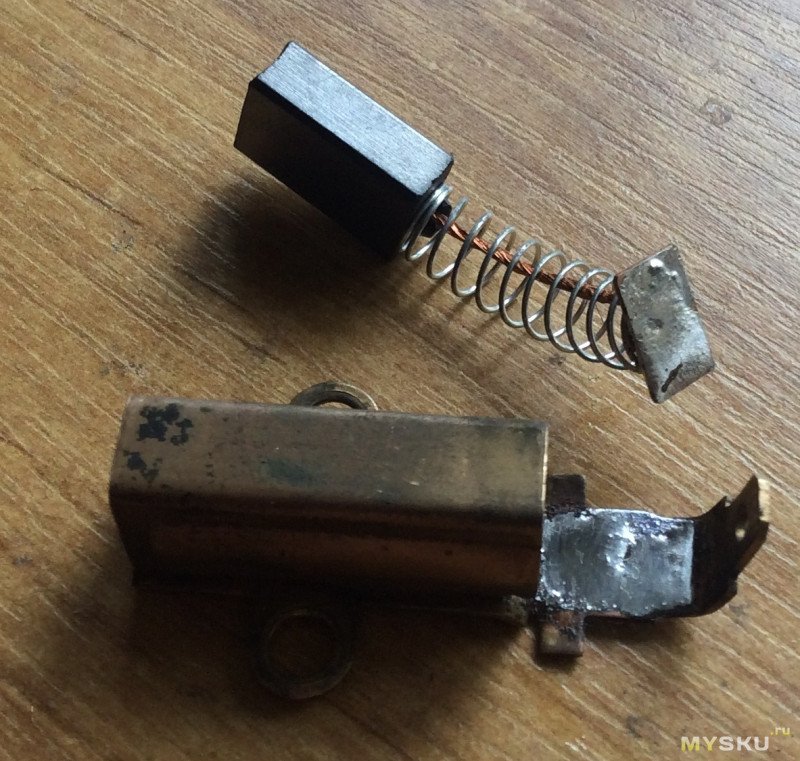

Отгибаем заднюю «крышку» держателя с клеммой и вынимаем саму щётку

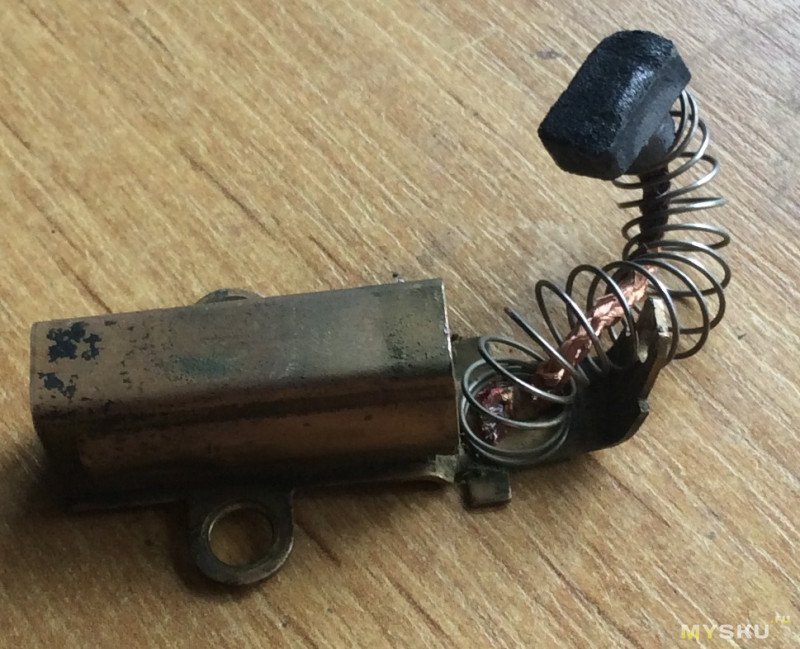

Откусываем и зачищаем всё старое, лудим площадку у новой щётки и стенку держателя

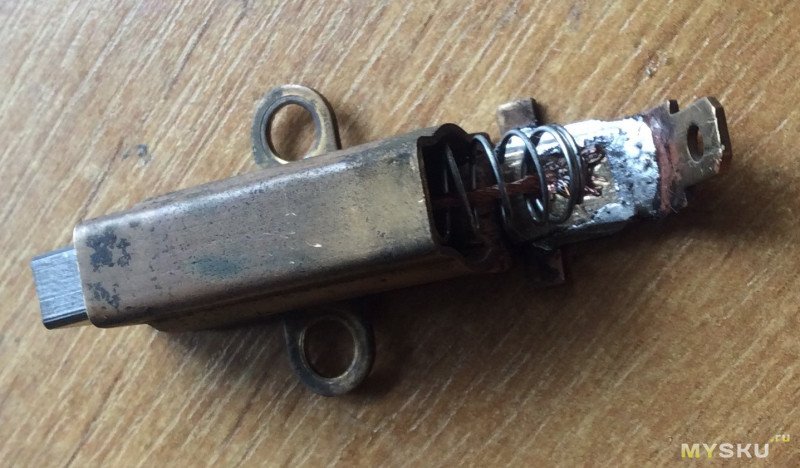

Припаиваем сначала по площади под всей площадкой щётки (чтобы одна плоскость легла на другую и выдавила лишнее олово), и затем ещё по периметру
Загибаем заднюю крышку держателя с клеммой назад
В общем-то всё, изделие готово, установлено в косилку и успешно прошло пробный покос.
Очень возможно, что я всё сделал не так и жестоко поплачусь за это, но для полумёртвой косилки, думаю, вполне сойдёт.
Полуживого забавлять»
Очередное воскрешение косилки, которой уже давно пора на покой.
Имеется у меня видавшая виды сетевая газонокосилка Hyundai LE 4210. Ей уже почти 10 лет, за это время она уже несколько раз умирала:
-расплавлялось посадочное место подшипника, так что ротор перекосило и он начал шкрябать об статор. Сделал втулку на посадочное, поменял подшипник.
-разлеталась крыльчатка, без охлаждения этот двигатель совсем не может. Покупал и ставил новую.
-отгорал провод статора от клеммы, переобжимал.
Это уж не учитывая сколько раз я налетал на пни/кирпичи и даже торчащую из земли арматуру.
В целом косилка отработала свой ресурс на все 146%, но раз уж пока жива, будем выжимать до последнего.
Вот при очередном покосе стали очень быстро падать обороты. Думал, что проседает напряжение в сети — но нет. Просто стёрлись щётки.
Залез я на меркетплейсы и в специализированные магазины и не обрадовался. За пару щёток хотят порядка 1500 рублей.
Вот примерно такие изделия
Может быть, конечно, щётки в газонокосилке на самом деле сделаны из адамантия/вибраниума/трансформия, выполнены с микронными допусками, и постоянно находятся под действием эффекта Томпсона-Шмайссера и поэтому только вот так, за 1500 рублей.
Но жаба категорически это не одобрила и были куплены в 20 раз дешевле обычные щётки 6x11 мм (на самом деле 6,3x11 мм) от электроинструмента стоимостью 77 рублей за пару. Что-то вроде этого
Изношенная щётка с держателем выглядит так
Отгибаем заднюю «крышку» держателя с клеммой и вынимаем саму щётку
Откусываем и зачищаем всё старое, лудим площадку у новой щётки и стенку держателя
Припаиваем сначала по площади под всей площадкой щётки (чтобы одна плоскость легла на другую и выдавила лишнее олово), и затем ещё по периметру
Загибаем заднюю крышку держателя с клеммой назад
В общем-то всё, изделие готово, установлено в косилку и успешно прошло пробный покос.
Очень возможно, что я всё сделал не так и жестоко поплачусь за это, но для полумёртвой косилки, думаю, вполне сойдёт.
