Ремонт и доработка кемпингового фонаря Berger Travel Mixed-Use

Казалось бы, разъём USB-C сломать трудно.
Но вот тут прямо смогли.
Как я это устранял подручными средствами — под катом.
Добро пожаловать!

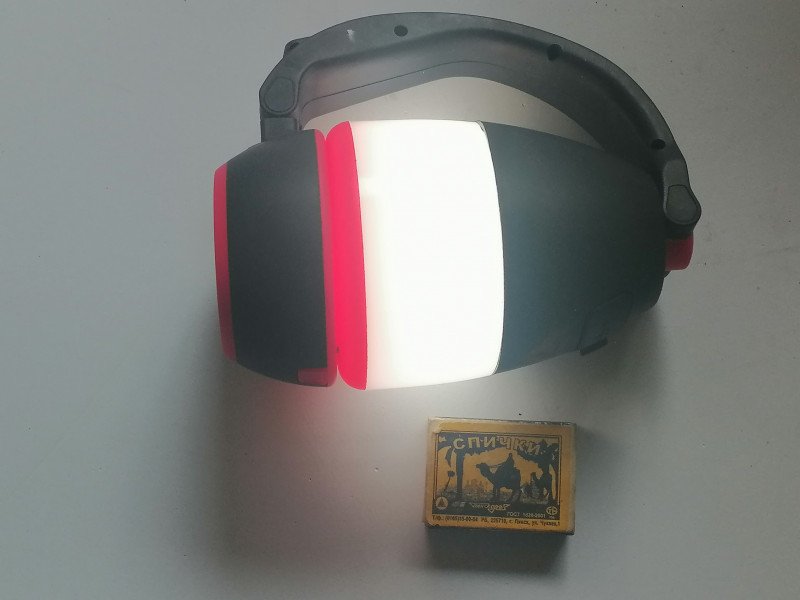

Этот кемпинговый фонарь умеет светить вокруг себя:

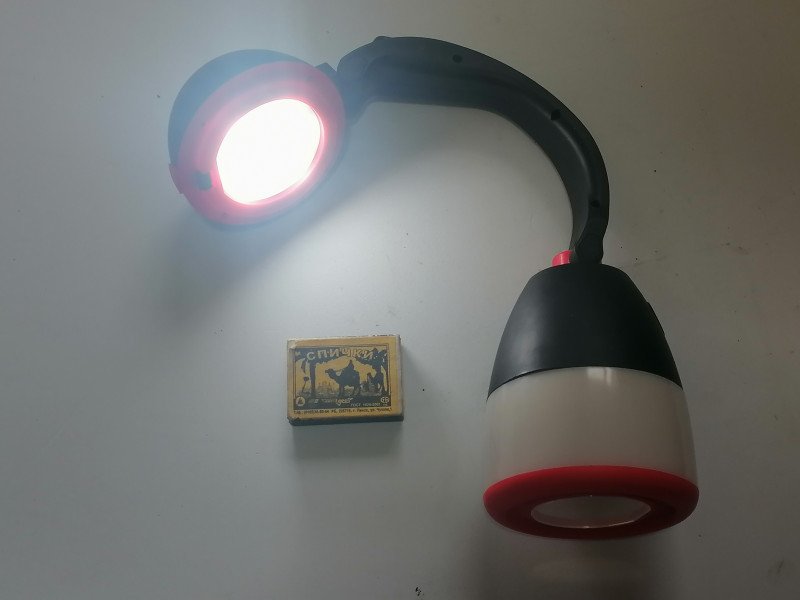

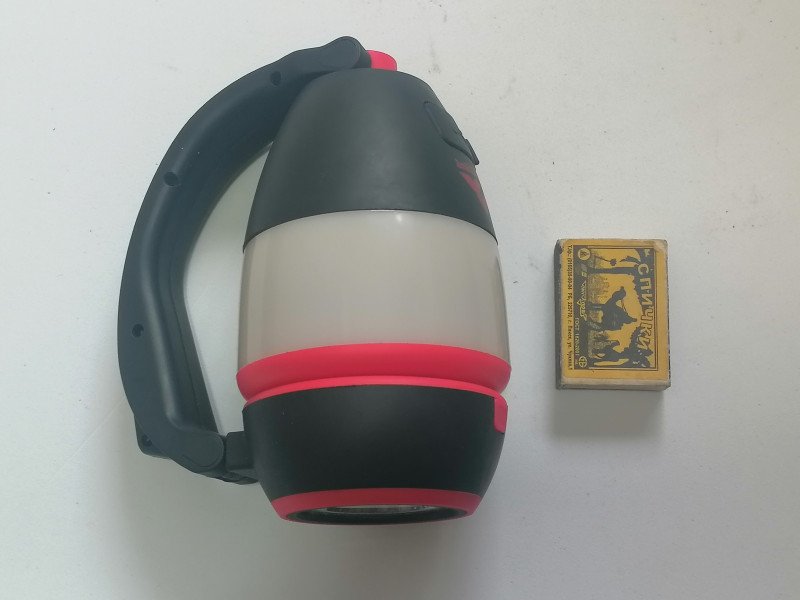

быть настольной лампой:

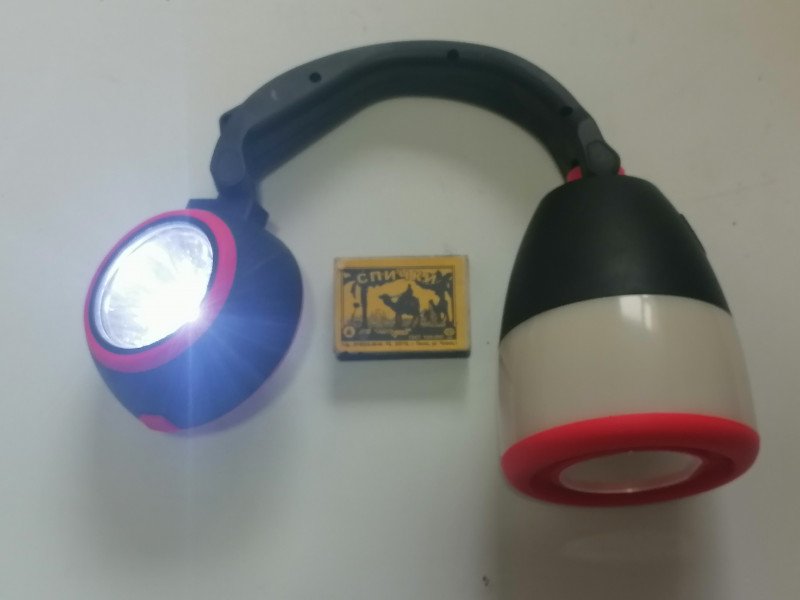

и даже немного предъявлять претензии на дальнобойность:

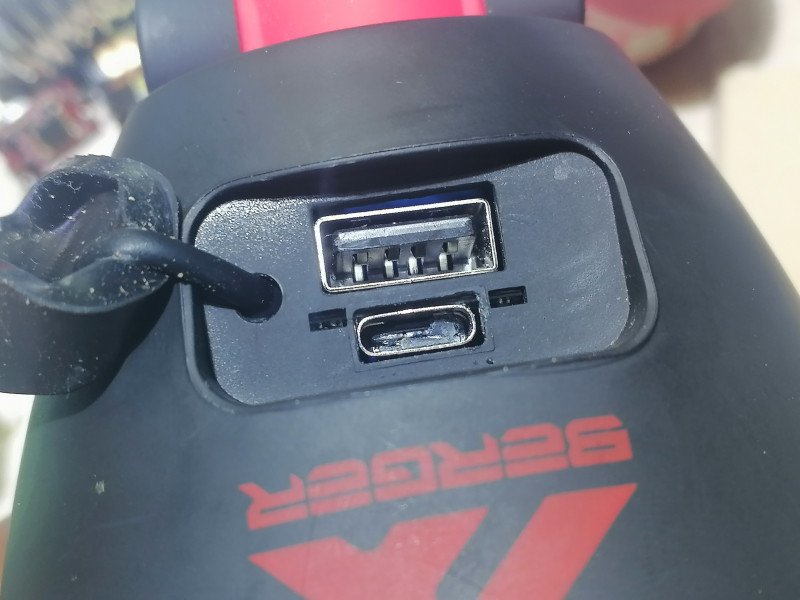

Под резиновой заглушкой сбоку у него разъёмы для зарядки и подключения нагрузки:
Зарядный выломали. Придется чинить.
Открывается фонарь без применения инструмента — простым проворотом кольцевого рассеивателя.

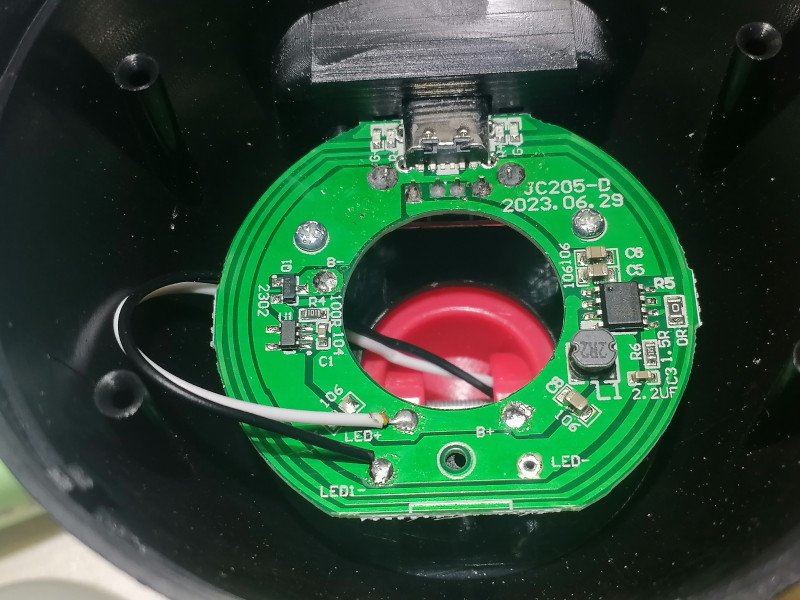

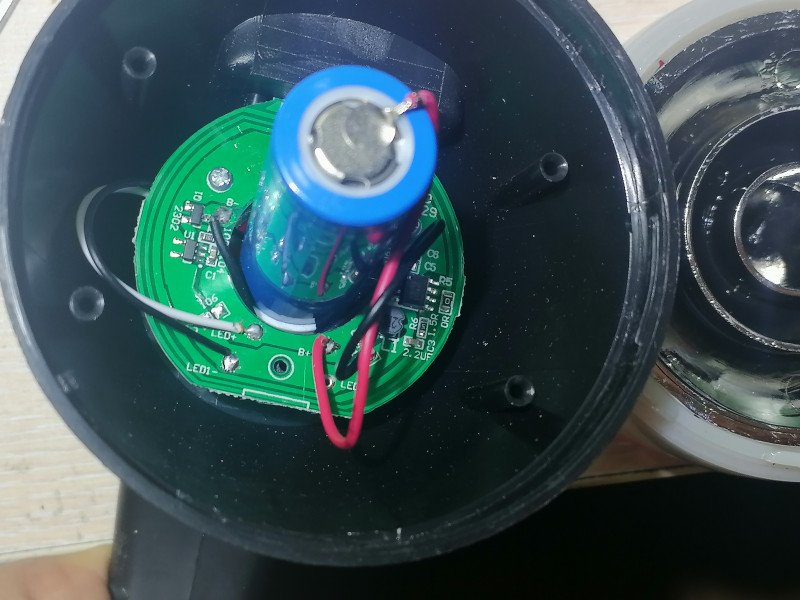

Внутри совершенно наркоманская комопновка с кольцевой платой и проходящей через неё насквозь аккумуляторной ячейкой 18650:

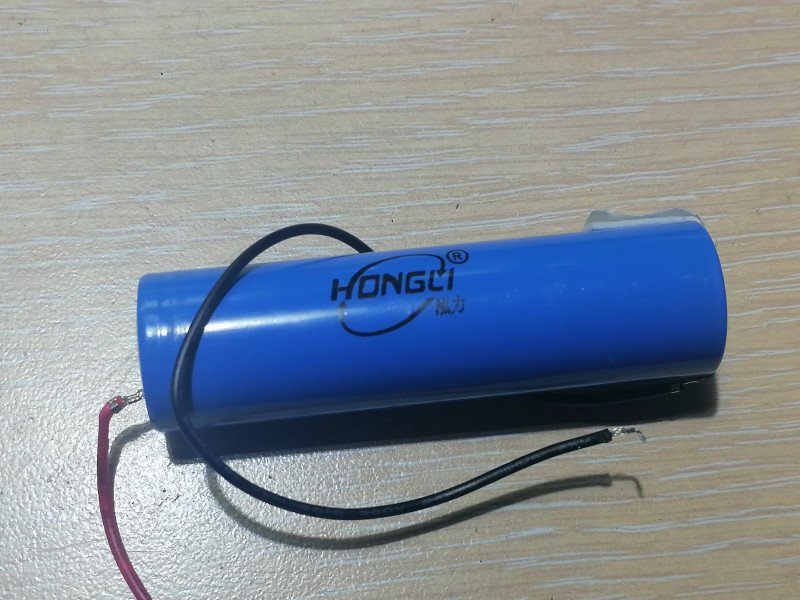

Производитель аккумуляторной ячейки — знаменитая китайская фирма NoName:
Отпаиваем её от платы:

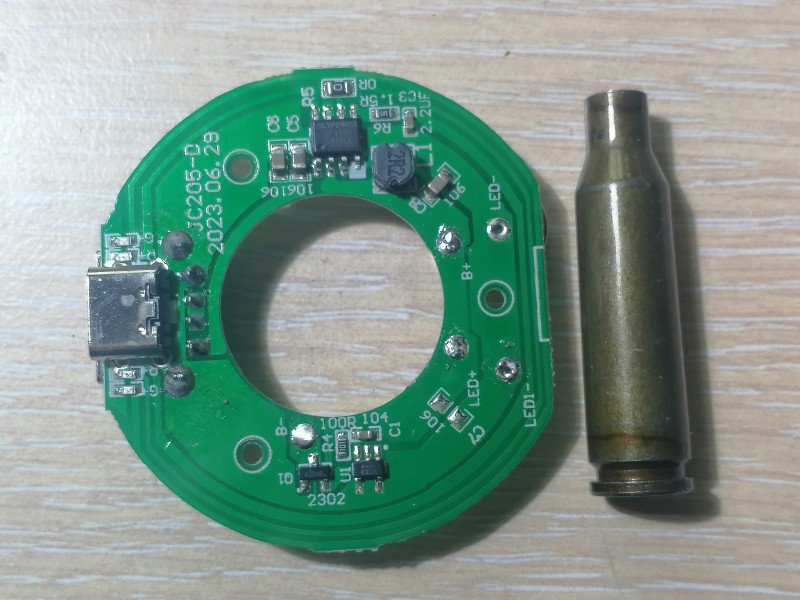

Извлекаем плату из корпуса:
Почти все элементы схемы находятся на одной стороне.

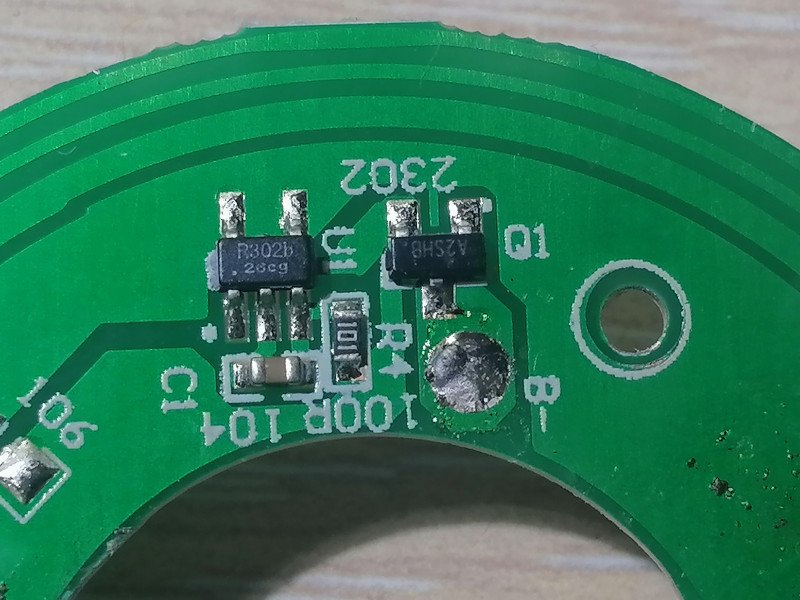

Цепи защиты аккумуляторной ячейки:

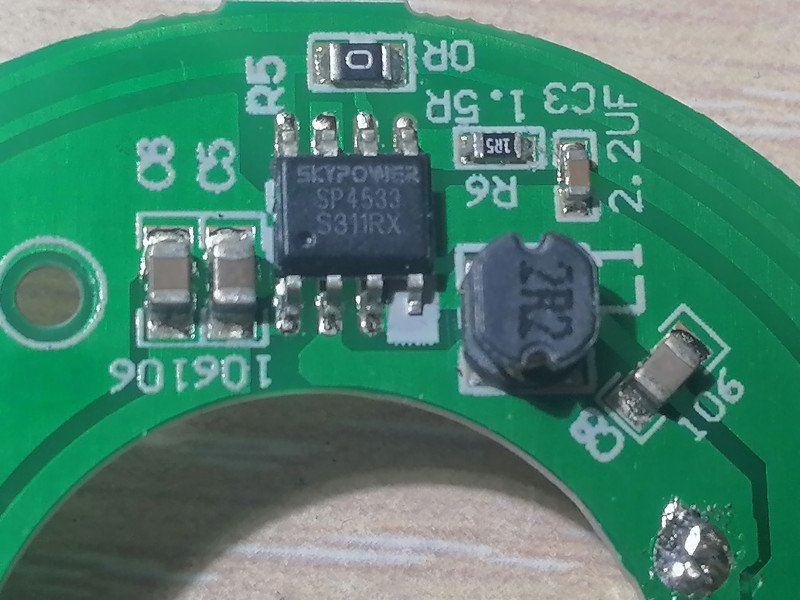

За заряд аккумулятора и функциональность Power Bank отвечает микросхема SP4533 от Skypower:

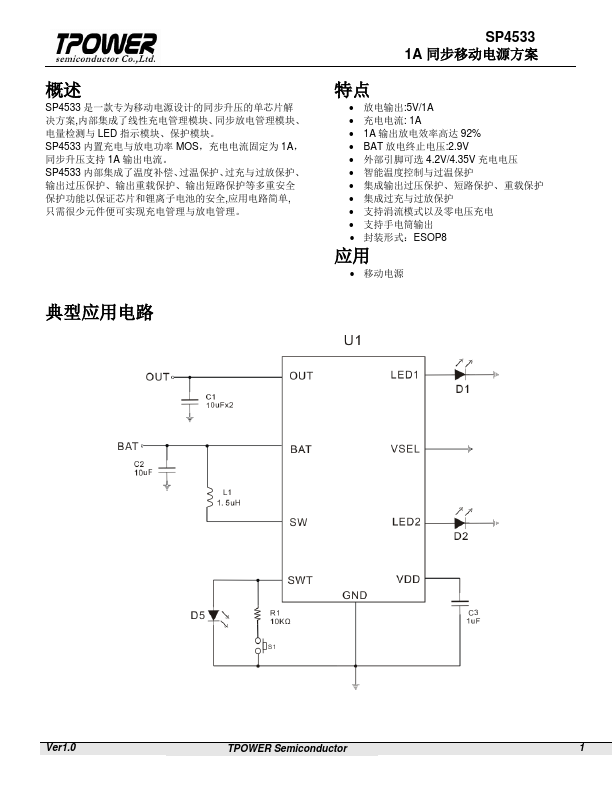

Её типовая схема включения:

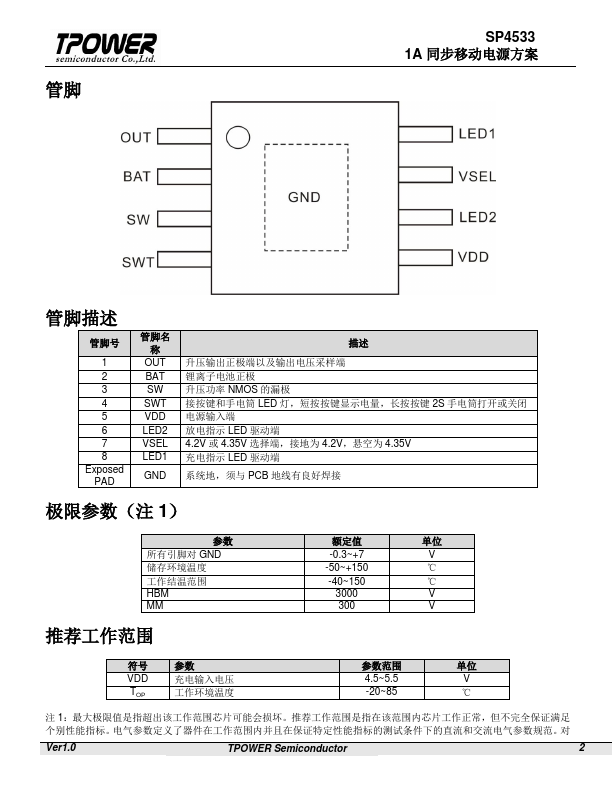

Распиновка:

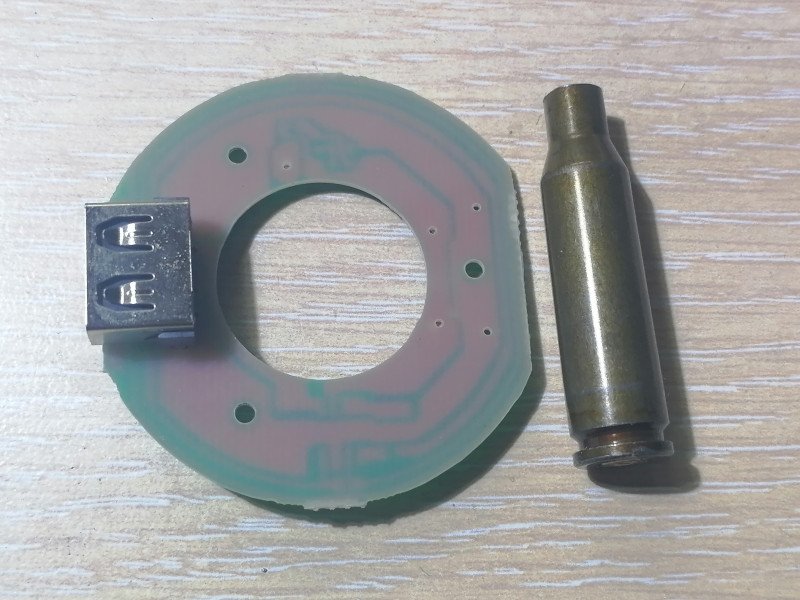

На обратной стороне платы только выходной разъём USB:

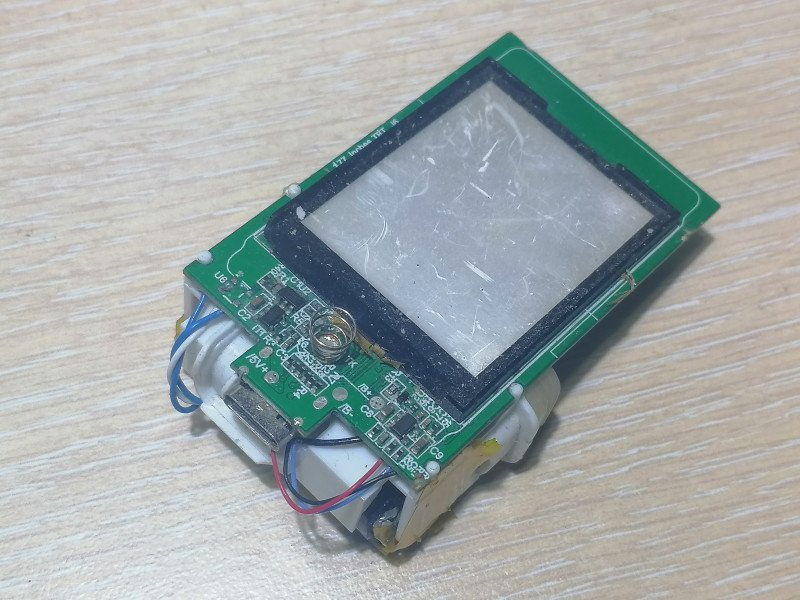

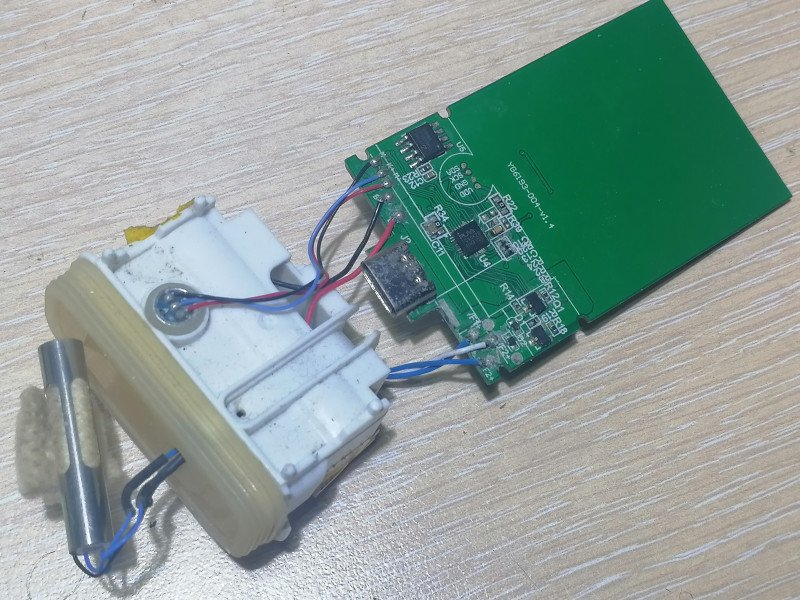

В качестве донора разъёма USB-C используем ошметки одноразового вейпа:
Тут как раз есть подходящий:
Выпаяем его феном.

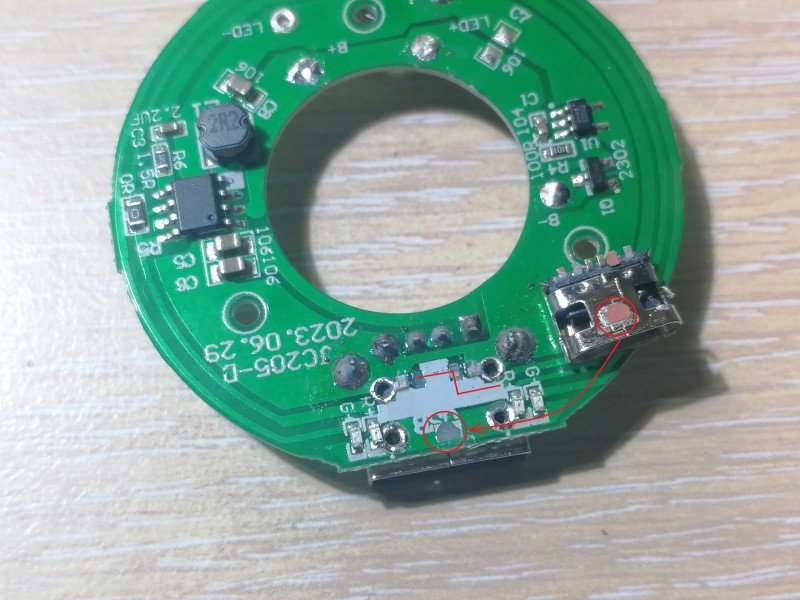

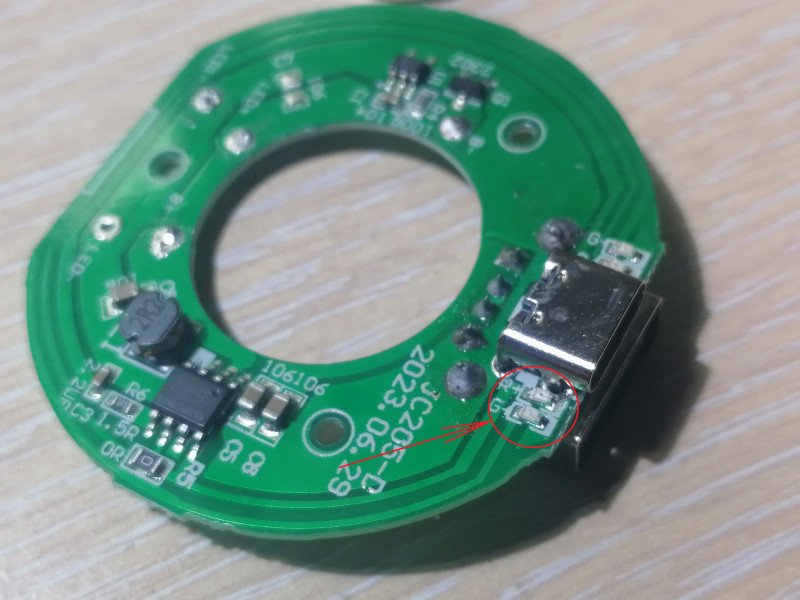

А вот со сломанным разъёмом так просто не получится, потому что на плате впритык к нему стоит пачка индикаторных SMD светодиодов:
Поэтому его придется снимать при помощи кусачек. Да, кстати — снизу он тоже припаян к плате за корпус… был:
Поэтому без повреждения дорожек его снять не вышло.

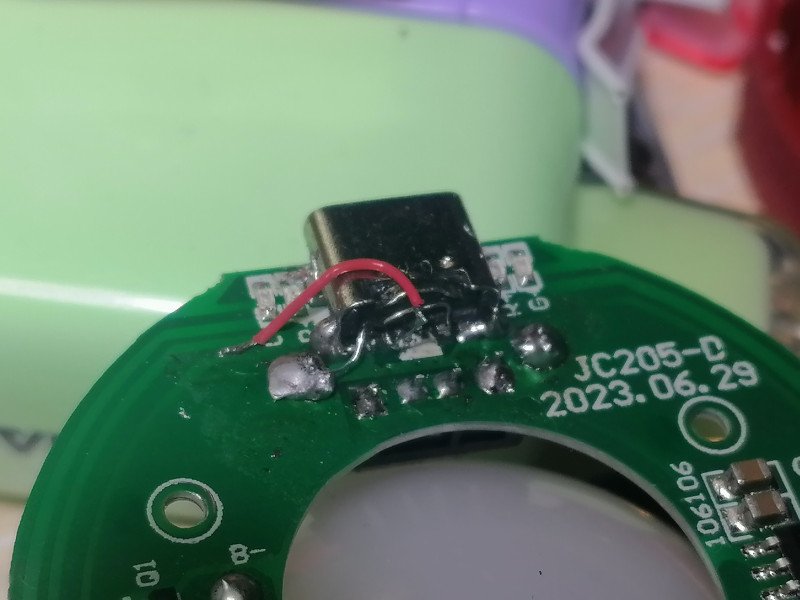

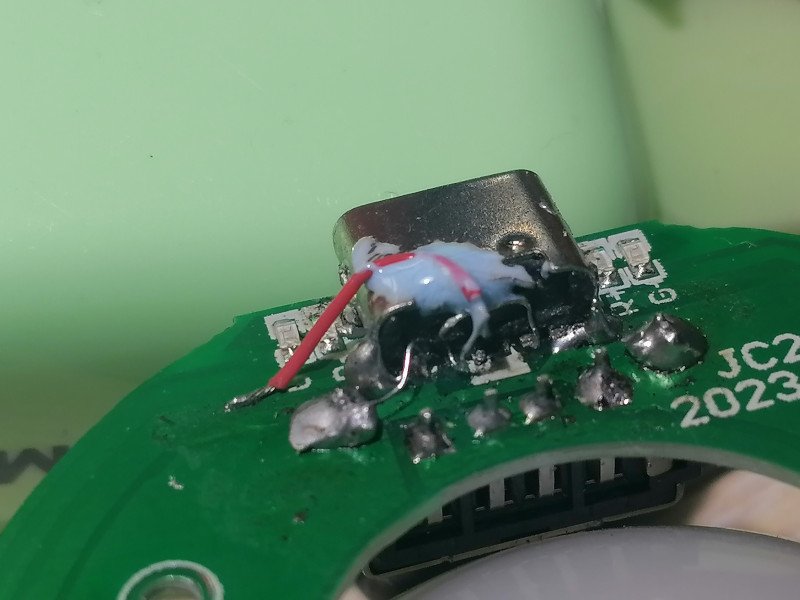

Поврежденные дорожки пробрасываем перемычками из тонкого провода:
Перемычки прихватываем лаком для ногтей, чтобы не смещались:

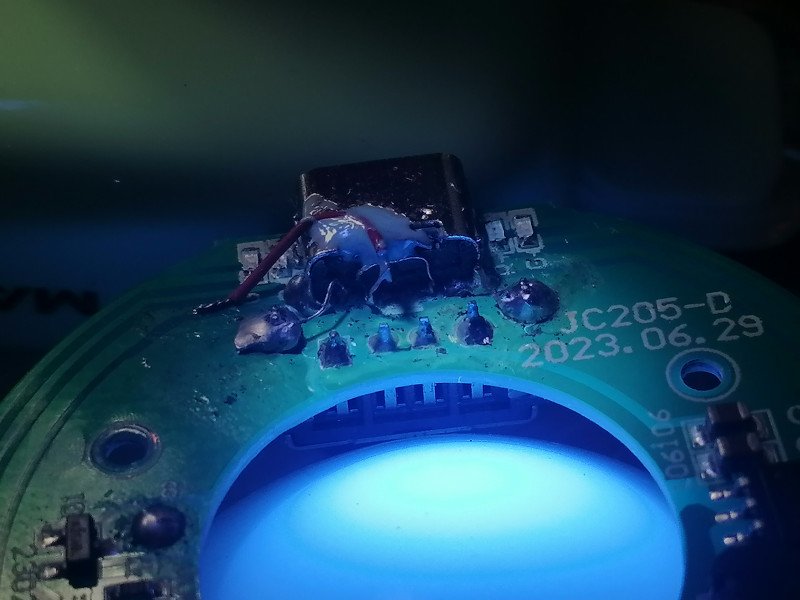

Засвечиваем всё это непотребство ультрафиолетом:

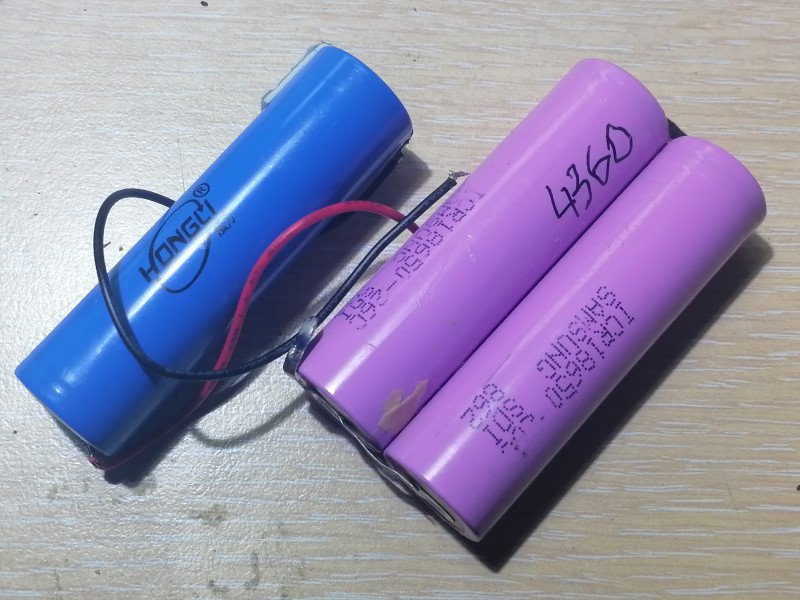

Ставим плату обратно в корпус. Штатную аккумуляторную ячейку заменяем на две проверенных от батареи ноутбука:

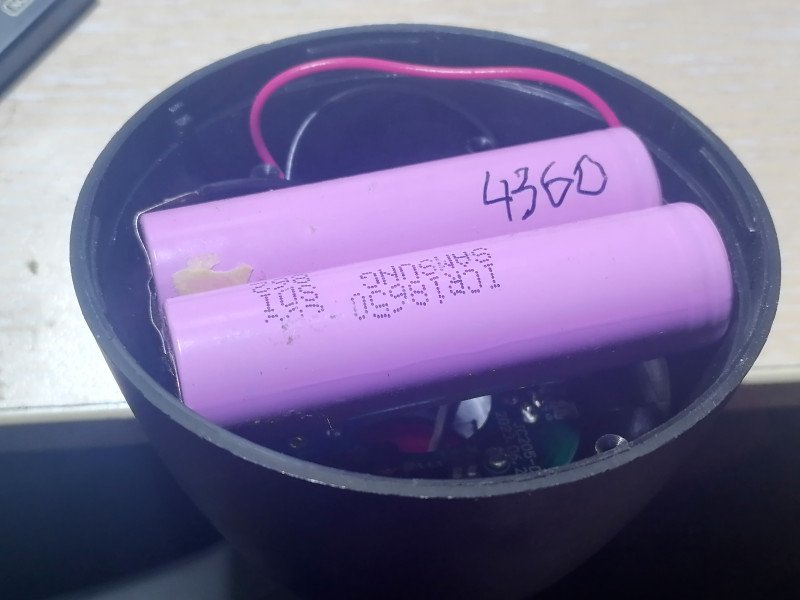

Они прям вообще четко входят в корпус, не требуя дополнительного крепления:
Закрываем его обратно:
На этом моменте отремонтированный и доработанный фонарь можно возвращать владельцу.
