В моделисты я б пошел... Делаем "ночник" по мотивам известного фильма

В одном из обзоров на автомодельную тему, где я написал автору что можно было сделать поаккуратнее, мне сказали что прежде чем предъявлять кому-то — покажи-ка, дружище, свою перворазную поделку. А почему бы и нет, подумал я, и решил немножечко попробовать заняться стендовым моделизмом. Диораму я делать не буду, но сделаю ночник, который можно поставить рядом с соответствующей моделькой автомобиля в 24 масштабе чисто для красоты и антуража.

Начал я понятное дело с thingiverse'a — и нашел там примерно подходящую на первый взгляд модель, но при ближайшем рассмотрении выяснилось что это не совсем то что мне хотелось бы увидеть, и в итоге я пришел к выводу что проще нарисовать своё чем переделать, и ту модель я использовал только для уточнения пропорций.

Гуглим пару-тройку скриншотов




Я пришел к выводу что данный элемент дизайна должен быть в высоту несколько меньше человеческого роста а в длину примерно с легковую машину. Ну и так как я моделист ненастоящий — то с размерами я по-моему несколько пролетел, и сделал немножко меньше чем нужно (но это не точно), что в принципе решается масштабированием в скетчапе и изменением пары деталей, а именно — батарейного отсека, отверстия/крепления выключателя, ну и отверстий под винты для соединения подставки и основного корпуса. После изготовления обозреваемой модельки я дорисовал еще одну, но печатать и собирать не пробовал, хотя вроде бы должно всё сработать

Итак, модель в скетчапе выглядит примерно так:


Распечатываем. Сорян за отсутствие резкости — телефон решил что она тут не особо нужна


Все детали печатались из PetG пластика, за исключением передней панели, которую я выпилил из молочно-белого «оргстекла» найденного в углу. Кусочки этого же «оргстекла» я вложил внутрь ёлок (распечатанных из зелёного прозрачного PetG) для улучшения равномерности рассеивания света. Корпус (серебристый PetG) внутри оклеил алюминиевым скотчем, а снаружи — серебристой самоклейкой с эффектом браширования, которая должна была обеспечить бОльшее сходство с оригиналом. к сожалению, оказалось что данная самоклейка превратилась в тыкву и клеится просто отвратительно, и похоже придётся переклеивать тем же алюминиевым скотчем, который смотрится менее нарядно, но не отклеивается.




Кроме распечатанных деталей и передней панели из оргстекла нам понадобится выключатель (типа такого), который надевается на штырьки в задней стенке корпуса, после чего данные штырьки слегка плавятся паяльником и фиксируют его (как в этом обзоре), резьбовые вставки под винты М2.5 (крышка батарейного отсека) и М3 (соединение корпуса с подставкой), контакты для батареек (тут я опять же использовал то что было, пришлось слегка подточить на наждаке), ну и 7 белых светодиодов, которые я припаял параллельно на полоску фольгированного стеклотекстолита с пропилом посередине, и соединил с батарейками через резистор 10 Ом что обеспечило общий ток порядка 40мА.

Надписи япечатал на прозрачной самоклейке на лазерном принтере, клеил на переднюю панель, после чего на минут 10 поместил в пары 646+647 растворителей для уплотнения тонера и радикализации чёрного цвета

Скручиваем низ


Собираем верх (да-да, подставку повело слегонца — причем на фото это видно как-то прям слишком сильно, в реале совершенно не бросается в глаза)


Получилось как-то так


Ну или так


Фотограф я примерно такой же как и моделист, так что вот то, ради чего всё затевалось:


Модель будет лежать здесь

О делориан я расскажу в одном из следующих обзоров, ну а мнение насчет модельки можете высказать в коментах. По-моему для первого раза пойдёт. ;) Жаль только серебристая самоклейка подвела.

А, ну и если у вас есть на примете часы с матричным светодиодным дисплеем размером примерно 10мм в высоту — буду рад ссылке.
Добавить в избранное +166 +245
свернуть развернуть
Комментарии (110)
RSS
+
avatar
  • bdos
  • 06 июня 2021, 09:00
0
Класс! Тоже руки зачесались на самоделку!
+
avatar
  • Ramiro
  • 06 июня 2021, 09:19
+3
Вай красота + тебе за труды!
+
avatar
+11
еще бы время показывали актуальное) вообще атас)
+
avatar
0
нету таких часов мелких
+
avatar
+3
Красиво! По размерам, см 17-20? Срочно надо найти малюсенькие часики и встроить их, тогда будет буря оваций!)
+
avatar
-1
16см в длину. часов 10мм в высоту не нашел
+
avatar
  • Bald
  • 06 июня 2021, 11:24
+13

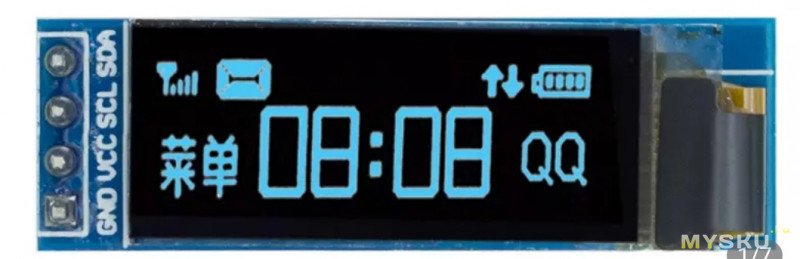

Эмитировать матричные часы дисплеем олед маленьким
