ККМ (Контрольно-кассовая машина) "ЭКР 3110Ф". Как Змей Горыныч, но круче!
Всем привет!
Сегодня мы разъясним очередной реликт былых времен.
Добро пожаловать под кат.
Три головы хорошо, а четыре — лучше!
Агрегат реально здоровенный. Примерно на полстола. Стрелка указывает на один из шурупов, скрепляющих корпус.
Обращает на себя внимание сдвоенный механизм для печати чеков — один для покупателя, второй для внутренней отчетности. Регламенты тех времен прямо запрещали работу без второй ленты.
У Вас не будет проблем с резиновым пассиком, если в механизме не будет резинового пассика!
Такое решение выглядит несколько экзотичным, но использовалось ещё в спецмагнитофоне «Мезон» из 1960-х.
На задней стенке корпуса есть ввод кабеля питания 220 В и разъём для питания денежного ящика.
Переворачиваем аппарат вверх дном. Тут у нас, например, есть. выдавленный в пластмассе шильдик:
Откручиваем второй шуруп по стрелке и сдвигаем одну часть корпуса относительно другой по стрелке:
После этого корпус можно раскрыть как книжку:

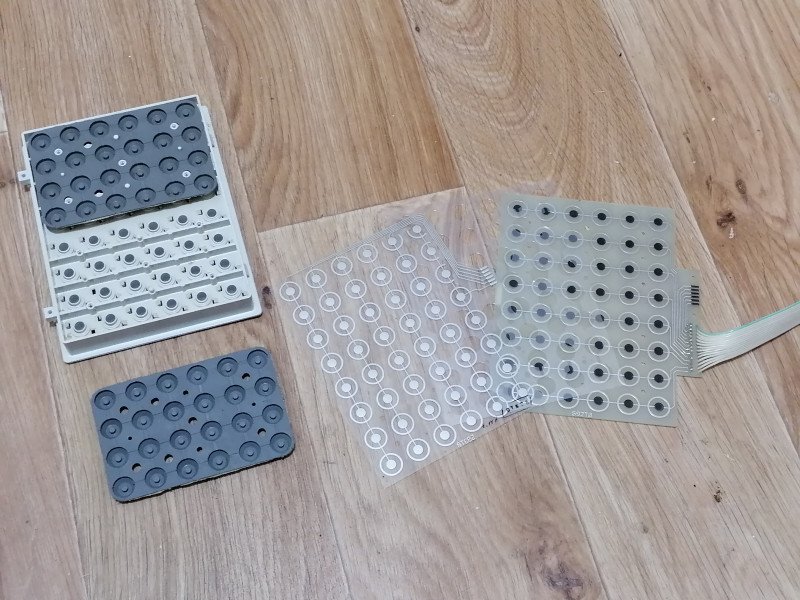

Клавиатура. Одиночные клавиши нажимаются без проблем, сдвоенные подклинивают:
Основные мозги:
Модуль фискальной памяти под опломбированной крышечкой…
… и без неё:
Собран на основе микроконтроллера Atmel AT89C2051 и памяти 24LC512.
Индикаторная часть собрана на двух печатных платах, соединенных жгутом проводов и парой металлических планок:
Сюда же подключается клавиатура, а это значит, что тут будет свой отдельный микроконтроллер для управления всем этим хозяйством.
И он тут действительно есть — Atmel AT89C51:
Ещё тут есть сдвиговый регистр 74HC595 и три сборки ключей ULN2003 для управления семисегментными индикаторами.
Дисплей продавца — 10 разрядов, дисплей покупателя — 8 разрядов:
Основная процессорная плата. Собрана на основе микроконтроллера 80C31 производства минского завода «Интеграл».
Ещё тут из полезного есть часы реального времени DS1307 и пара преобразователей интерфейсов MAX232.
Плата управления шаговыми двигателями и печатающими головками:
Выполнена на основе микроконтроллера Atmel AT89C4051. Управление шаговыми двигателями осуществляется сборками из дискретных ключей КТ813. Ну и ещё один регистр 74HC595 тут имеется.
Сдвоенный печатающий механизм...:
… и его активные элементы — шаговые двигатели и термоголовки:
Источник питания:
Здоровенный, но всего на 25 Вт, если верить шильдику на корпусе.
Зато тут есть пара стабилизаторов КР142 на 5 вольт:
Забавно, что в аппарате практически не используется поверхностный монтаж. Почти вся схема, кроме фискальной памяти, собрана на элементах, устанавливаемых в отверстия плат.
Вывод: довольно полезный донор радиодеталей для любителей микроконтроллеров семейства х51. Для всех остальных, увы, полезность сильно снижается.
Сегодня мы разъясним очередной реликт былых времен.
Добро пожаловать под кат.
Три головы хорошо, а четыре — лучше!
Агрегат реально здоровенный. Примерно на полстола. Стрелка указывает на один из шурупов, скрепляющих корпус.
Обращает на себя внимание сдвоенный механизм для печати чеков — один для покупателя, второй для внутренней отчетности. Регламенты тех времен прямо запрещали работу без второй ленты.У Вас не будет проблем с резиновым пассиком, если в механизме не будет резинового пассика!
Такое решение выглядит несколько экзотичным, но использовалось ещё в спецмагнитофоне «Мезон» из 1960-х.На задней стенке корпуса есть ввод кабеля питания 220 В и разъём для питания денежного ящика.
Переворачиваем аппарат вверх дном. Тут у нас, например, есть. выдавленный в пластмассе шильдик:Откручиваем второй шуруп по стрелке и сдвигаем одну часть корпуса относительно другой по стрелке:После этого корпус можно раскрыть как книжку:Клавиатура. Одиночные клавиши нажимаются без проблем, сдвоенные подклинивают:Основные мозги:Модуль фискальной памяти под опломбированной крышечкой…… и без неё:Собран на основе микроконтроллера Atmel AT89C2051 и памяти 24LC512. Индикаторная часть собрана на двух печатных платах, соединенных жгутом проводов и парой металлических планок:
Сюда же подключается клавиатура, а это значит, что тут будет свой отдельный микроконтроллер для управления всем этим хозяйством. И он тут действительно есть — Atmel AT89C51:Ещё тут есть сдвиговый регистр 74HC595 и три сборки ключей ULN2003 для управления семисегментными индикаторами.Дисплей продавца — 10 разрядов, дисплей покупателя — 8 разрядов:
Основная процессорная плата. Собрана на основе микроконтроллера 80C31 производства минского завода «Интеграл».Ещё тут из полезного есть часы реального времени DS1307 и пара преобразователей интерфейсов MAX232.Плата управления шаговыми двигателями и печатающими головками:
Выполнена на основе микроконтроллера Atmel AT89C4051. Управление шаговыми двигателями осуществляется сборками из дискретных ключей КТ813. Ну и ещё один регистр 74HC595 тут имеется.Сдвоенный печатающий механизм...:
… и его активные элементы — шаговые двигатели и термоголовки:Источник питания:Здоровенный, но всего на 25 Вт, если верить шильдику на корпусе.Зато тут есть пара стабилизаторов КР142 на 5 вольт:
Забавно, что в аппарате практически не используется поверхностный монтаж. Почти вся схема, кроме фискальной памяти, собрана на элементах, устанавливаемых в отверстия плат.Вывод: довольно полезный донор радиодеталей для любителей микроконтроллеров семейства х51. Для всех остальных, увы, полезность сильно снижается.
