Не провода, а проводищи. 8 AWG с силовыми бананами

Спрашивает меня как-то @DurRandir:
— Я тут электронную нагрузку прикупил, на 20 ампер, какие провода взять?

Кроме указанных проводов были взяты бананы MoDBaS https://www.ozon.ru/product/razem-banan-akusticheskiy-banana-plug-4-mm-pozolochennyy-shteker-dlya-kolonok-i-usilitelya-2378039297
390 рублей за 4 банана.

Я не знаю чего тут больше, обзора или DIY, но пусть будет обзор.

Я сказал, что есть хорошие китайские гибкие многопроволочные провода в силиконовой изоляции, что бананы тоже надо выбирать, не всё подходят. Ну и сказал: ищи таблицу сечений AWG, на 20 ампер с запасом раза в два должно подойти что-то типа 13 калибра.
В общем он глянул в эту таблицу, только не на ток одиночного провода, а на ток в пучке, ну и купил 8 AWG. Как раз 24 ампера заявляют в пучке. А в одиночном проводе 73 ампера. Почти четырёхкратный запас. Люблю такое. И я принял за вызов затолкать их в бананы.

Провод

Провод ультра мягкий, состоит из огромного числа проволочек. Считать не стал:

Считаем

Для подсчёта нам потребуются: отрезок провода, весы, пинцет, немного аккуратности и терпения.

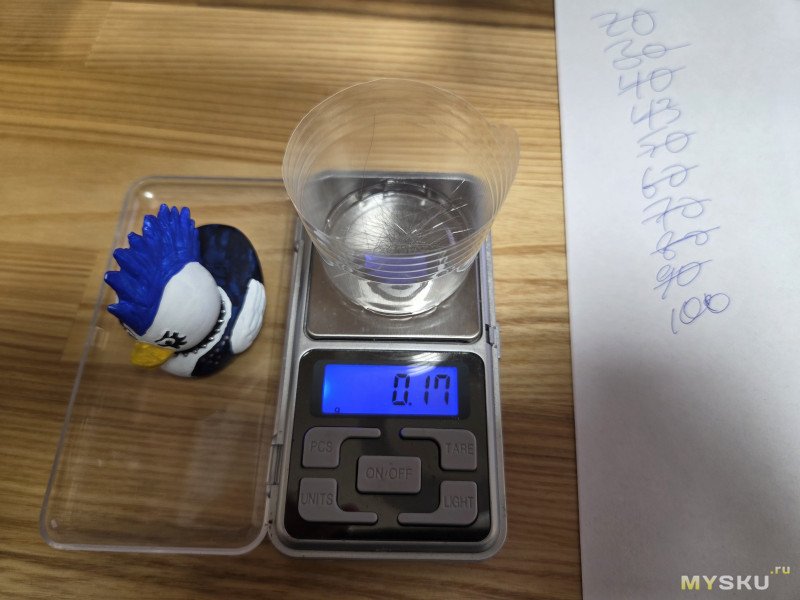

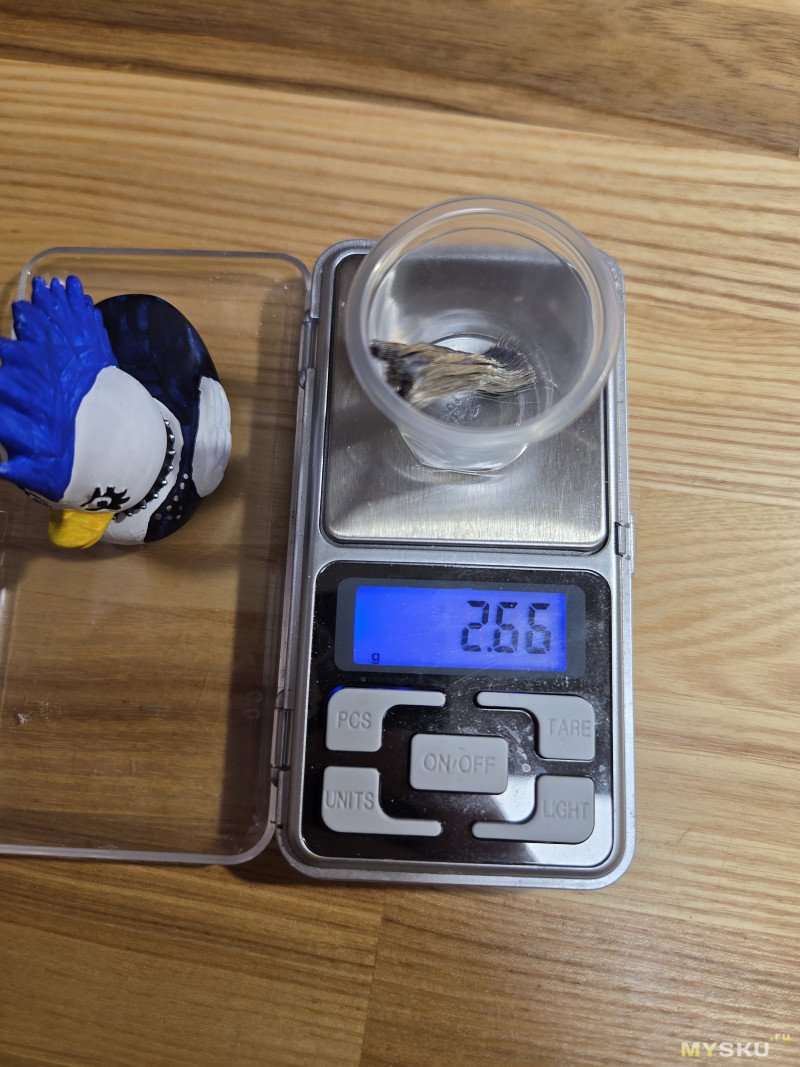

100 жилок весят 0.17 г. Все жилки весят 2.66г. Итого примерно 1565 волосков. Нехило, не думал что их столько много.

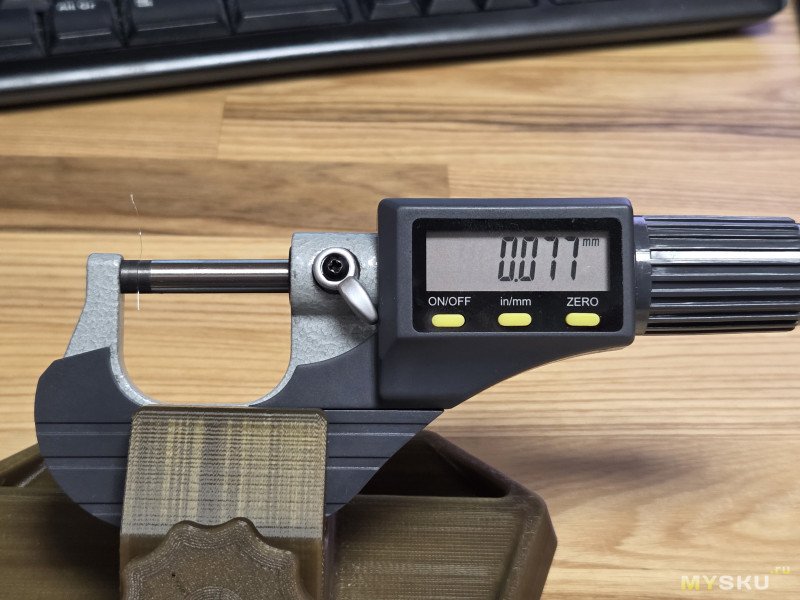

Толщина жилки 0.077мм:

Тогда зная толщину жилки, мы можем посчитать её сечение, а именно 0.00466 мм² или 7.29 мм² общее сечение провода. Что немного меньше требуемых 8.37 мм² для 8 AWG.

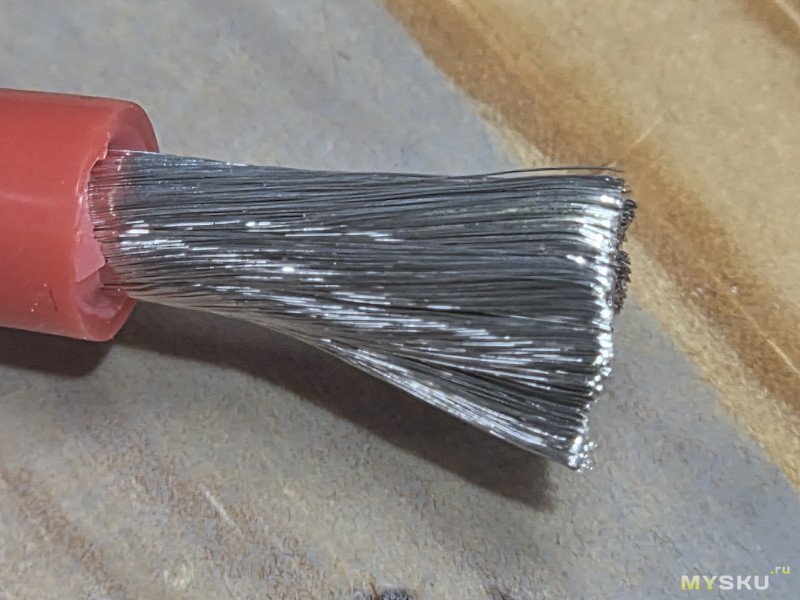

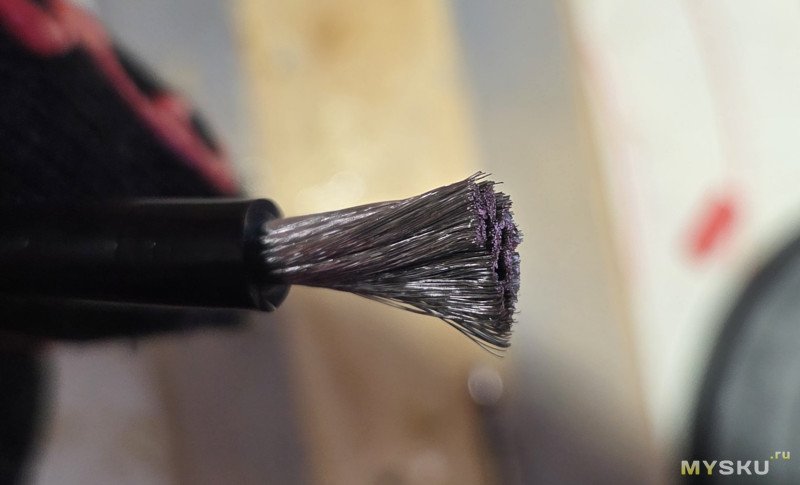

Все проволочки лужёные тончайшим слоем серебристого металла. С торца видна красная медь:

Также видно, что провод сплетён из более тонких плетёных «косичек»:

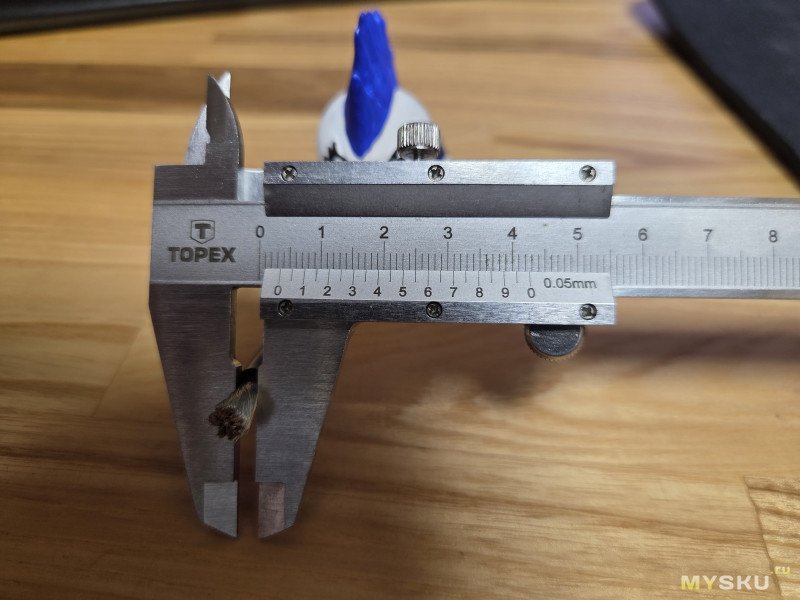

Меня всегда интересовало, сколько в таком ультрамногопроволочном лужёном кабеле меди, а сколько припоя, который имеет существенно более низкую электропроводность. Пучок у основания, насколько его можно замерить без давления, около 3.6мм:

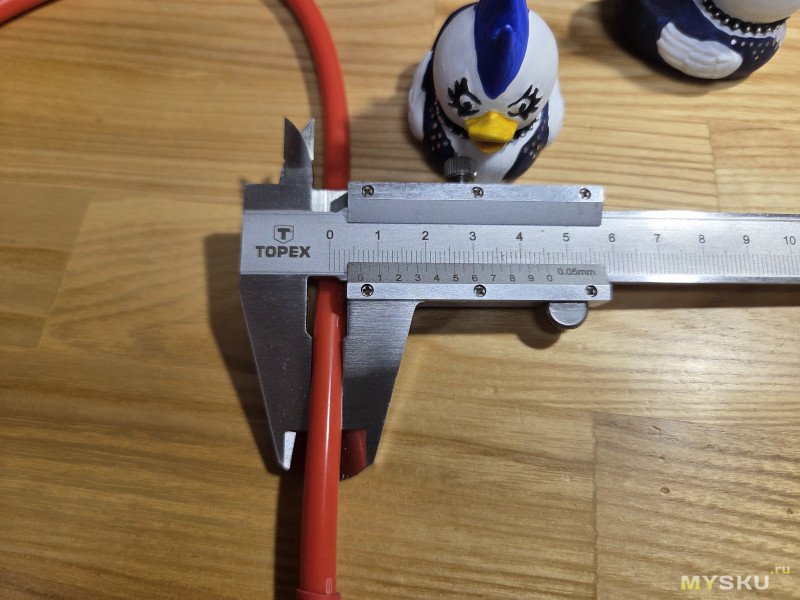

Толщина провода в изоляции примерно 6.4 мм, получается, что толщина силиконовой изоляции примерно 1.4мм:

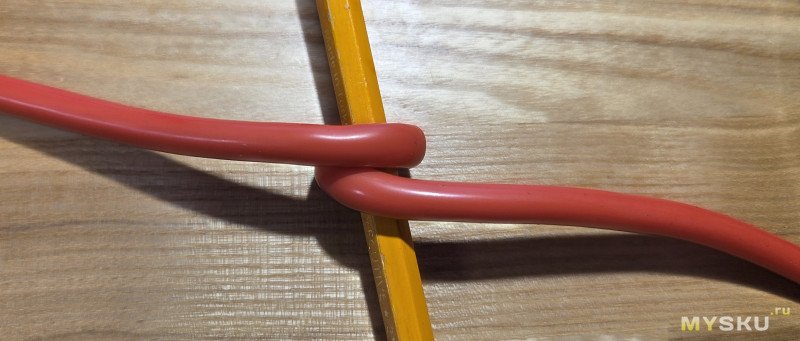

С небольшим усилием провод можно намотать на карандаш:

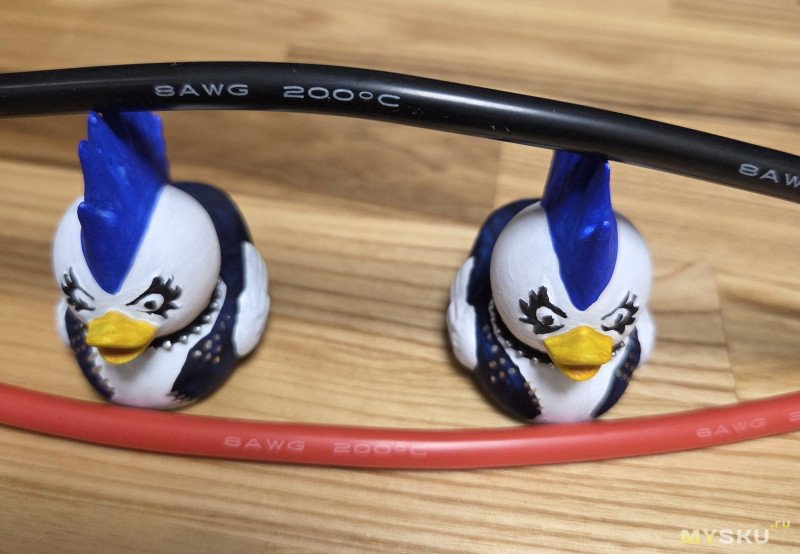

Провода имеют маркировку 8AWG 200°C:

Зачистка

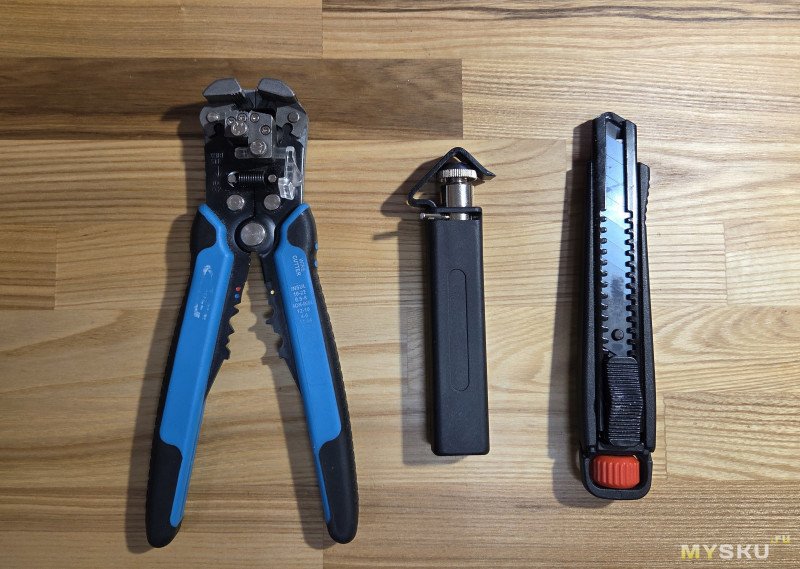

Если зачищать сразу стриппером Gross, то провод зачищается, но линия обрыва не ровная. Если надрезать специализированным ножом КВТ КС-25, то силикон сильно липнет к зажимающей поверхности ножа и его сложно провернуть, и нож вместо ровного круга делает спиральный надрез. В итоге я просто аккуратно надрезал изоляцию канцелярским ножом, не прорезая до конца, а потом снимал стриппером. Инструменты:

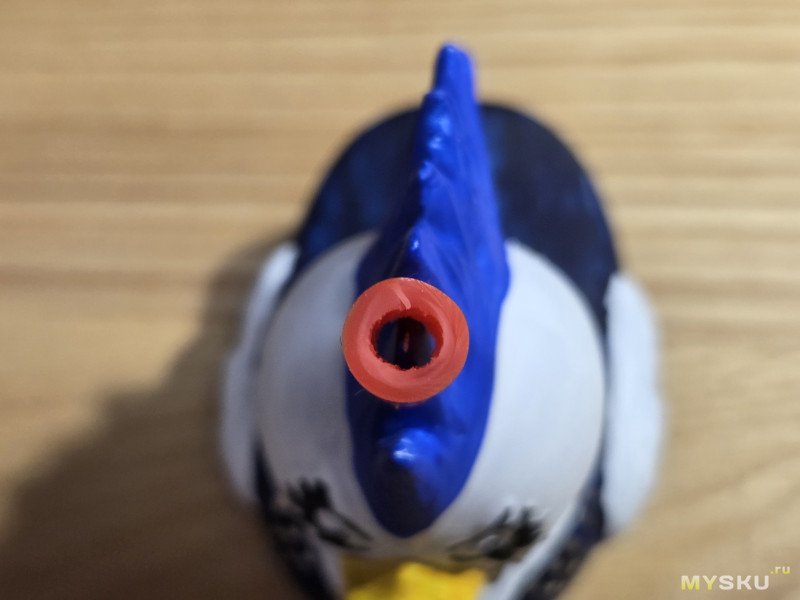

Отрезанный кусок изоляции с торца выглядит так:

Бананы

Бананы мне понравились, стоит просто подержать их в руках, и становится понятно, что вещь монументальная, ничего не люфтит, хорошее качество изготовления. Единственным возможным минусом данной конструкции может быть то, что колпачки электрически связаны с бананом и можно случайно что-нибудь коротнуть, при таком сечении проводов они пострадают последними.

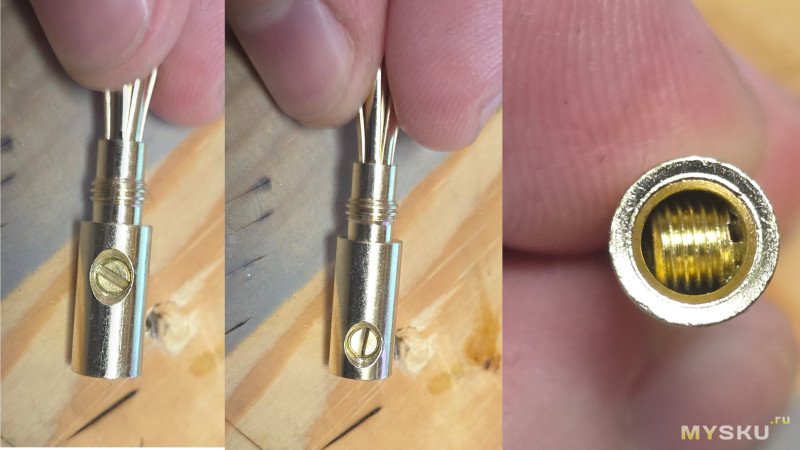

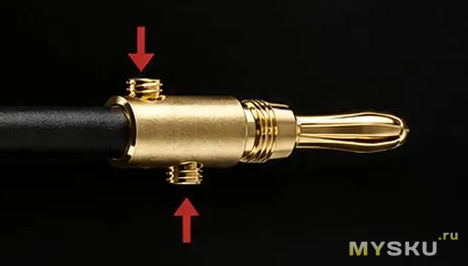

Ввёртыши с двух разных сторон со смещением. Иллюстрация продавца:

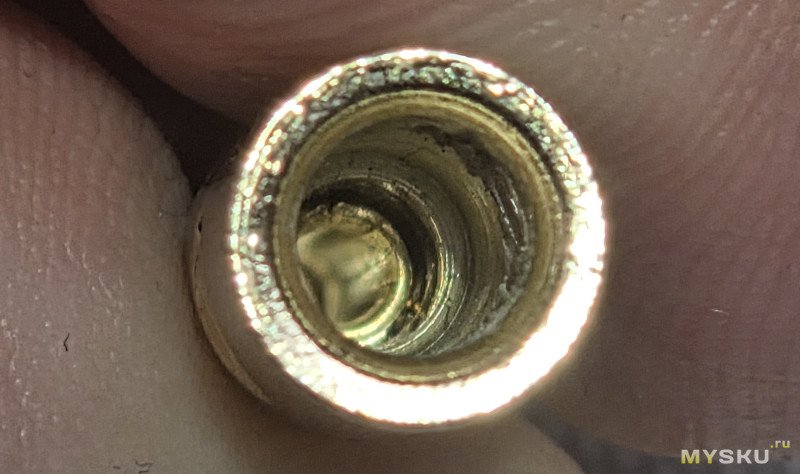

Отверстие в банане имеет 4.5 мм в диаметре и 14 мм в глубину. На входе в отверстие также снята фаска, что помогает заправить туда провод с множеством мягких жил:

Сейчас смотрю на фото и понимаю, что очень уж глубоко снята фаска на отверстии ввёртыша, очень мало тела стенки разъёма останется, не сорвётся ли резьба, если сильно тянуть? Но мы не узнаем, потому что…

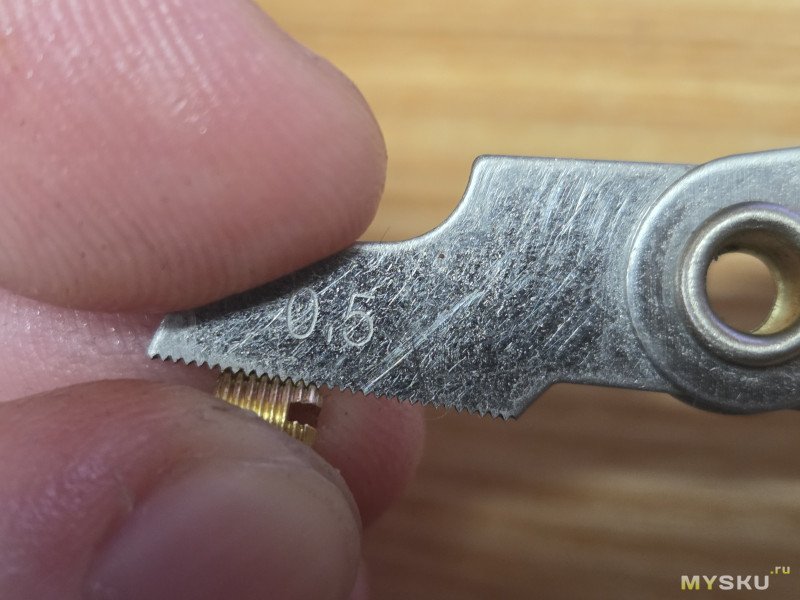

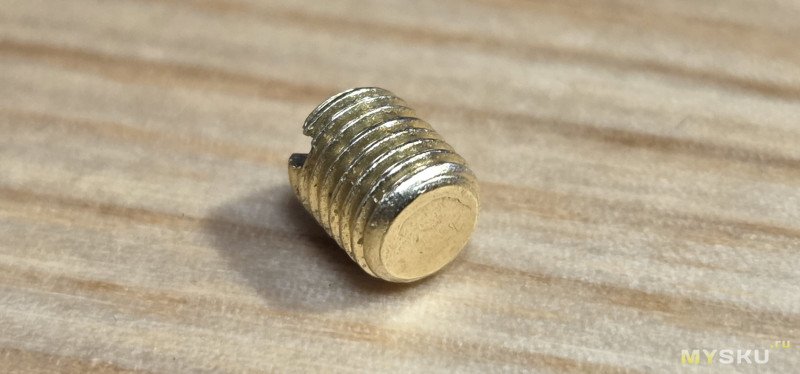

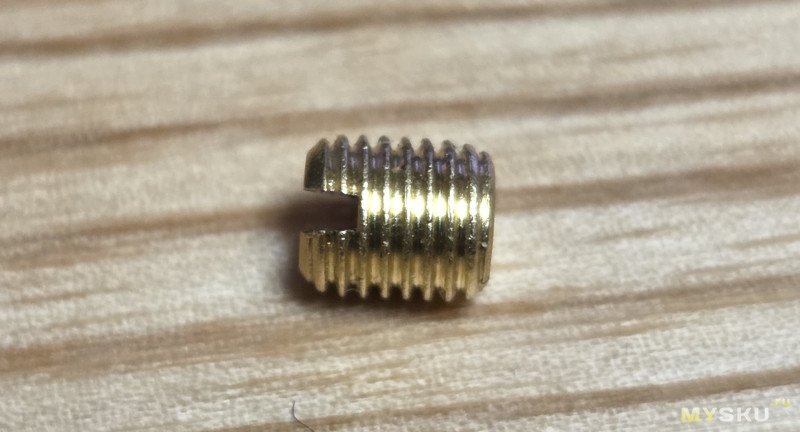

Имеется два отверстия под ввёртыши, наружный диаметр резьбы ввёртыша (установочного винта) 3.8мм, в ввёртыше проточка под шлиц. Шлицевая отвёртка 3.5мм отлично подходит, 4мм не влазит в отверстие и не даёт закрутить-выкрутить ввёртыш. Длина ввёртыша 4.5 мм, шаг резьбы 0.5 мм. Похоже на резьбу M4x0.5. Торец, упирающийся в провод, плоский, снята фаска, т.е. он не будет резать провод:

Примерка

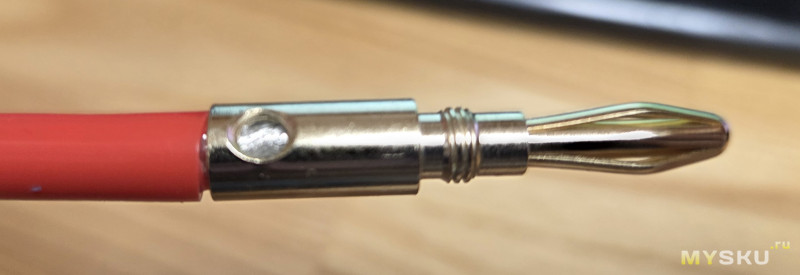

Провод впритык влазит в штекер. Фото, к сожалению, без фокуса, но суть понятна. Заходит плотнячком. Затолкать не то, чтобы сложно, но надо приноровиться:

Попытка 1

Залужу провод и вставлю, закреплю ввёртышами. Думал я. Фиаско: после залуживания он не лез в имеющееся отверстия. Фото не сохранилось. Я попробовал обстучать залуженную часть молотком на наковаленке. И опять неудача. Ещё была опция немного обточить напильником, но я счёл это уменьшением сечения, и это противоречило самой идее ультимативных проводов. А ещё, уже сейчас, когда пишу этот обзор, понимаю, что если бы я его и затолкал, ввёртыши бы не вкрутились до конца, и кожух скорее всего не накрутился бы, пришлось бы подрезать ввёртыши.

Попытка 2

Я подумал, раз я могу вставить незалуженный провод, то я смогу вставить его, когда припой будет расплавлен и банан будет также разогрет до температуры плавки припоя. Мне это не удалось, когда я нажимал паяльником на провод, чтобы его нагреть, я неизбежно испортил идеальную укладку жилок, которая позволяла вставить провод в разъём. Тогда я отложил попытки на неделю, до следующих выходных. И это было верным решением.

Успех

Где-то на неделе я подумал, а почему бы мне не попробовать впаять провод, подавая припой через отверстия для вкручивания стопорных винтов? И это сработало. Паяльник Pinecil BB2 и жало BC2, ради которого, в своё время, пришлось купить целый набор Pinecil-tips4. По паяльнику смешанные ощущения, ts100 мне тоже нравился, пока я его не спалил, подав 40 вольт с лбп. Тут питание type-c от блока питания ugreen на 100 ватт и кабель тоже 100 ваттный. Сейчас проверил измерителем, с жалом в воде он ест 50-60 ватт. Как видите, такой мощности хватило, чтобы пропаять такой кабель. Взял вроде как безотмывочный флюс Mechanic SD360 MAX, отрезал все прошлые непотребства и приступил к делу. И это сработало. На видео записал второй разъём. Телефон был на настольном штативе и получился прямо возле лица, отчего вам придётся слушать мои пыхтения:

Для желающих, youtube: youtu.be/yOViAts5zDo

В один разъём уходит примерно 1.5-2 грамма припоя.

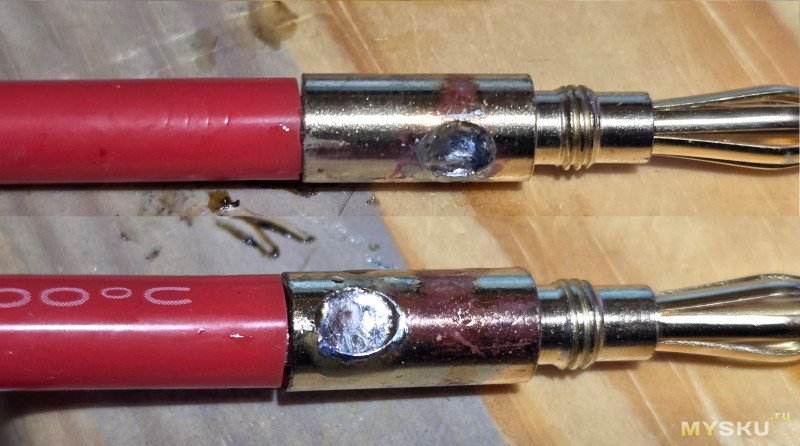

Вот что получилось:

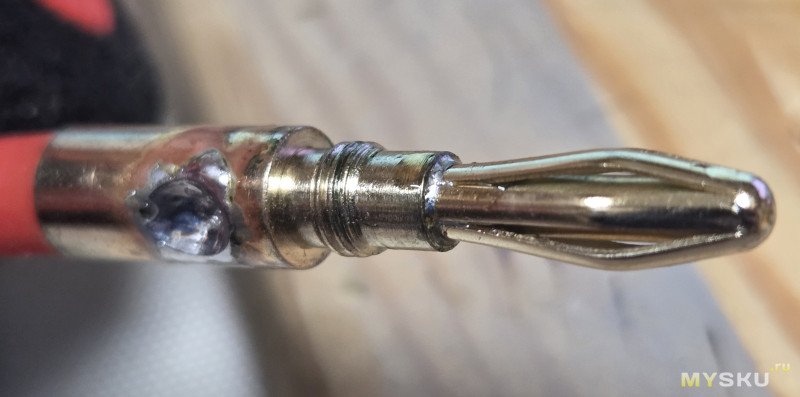

А в одном из разъёмов припой вышел аж со стороны впрессовки ламелей банана:

Но на других разъёмах я не смог этого добиться.

Такая пайка с длительным прогревом на 100% доказывает, что изоляция силикон, и держит он далеко за 200 градусов. Провод, за счёт своей толщины и теплопроводности, очень сильно нагревался на значительную длину, держать его можно было только в термоперчатке для гриля.

Законченный вид

Подобрал термоусадку:

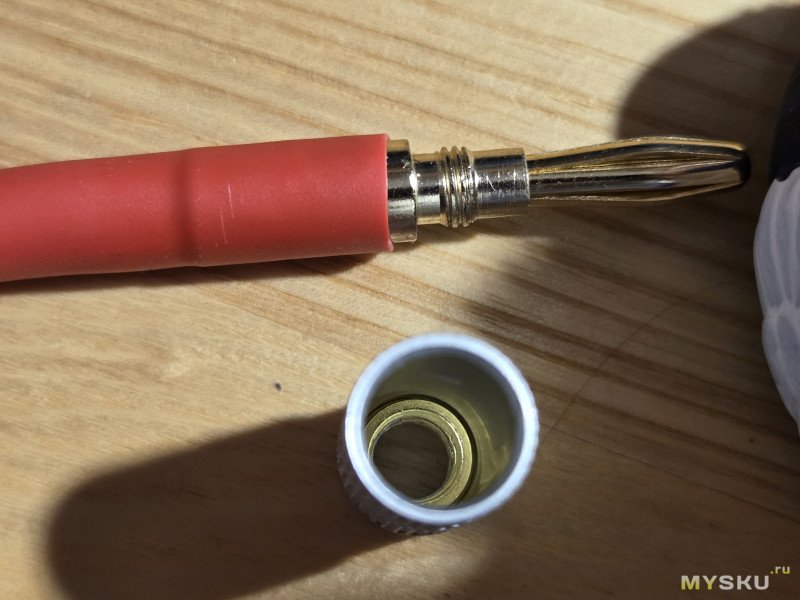

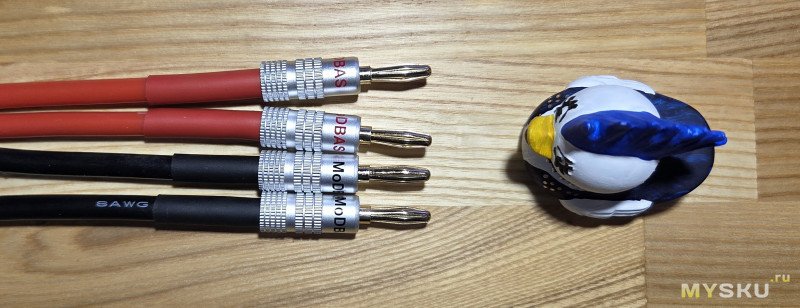

Накрутил колпачки:

Чёрная термоусадка, что у меня была, подходила по диаметру ну очень впритык, сколько смог натянуть, столько натянул, дальше уже никак не лезла, ни с силиконовой смазкой, ни без неё, так что они получились немного разной длины, но это, как говорится, на скорость не влияет.

Прогрев

По заветам аудиофилов, перед использованием провода следует прогреть.

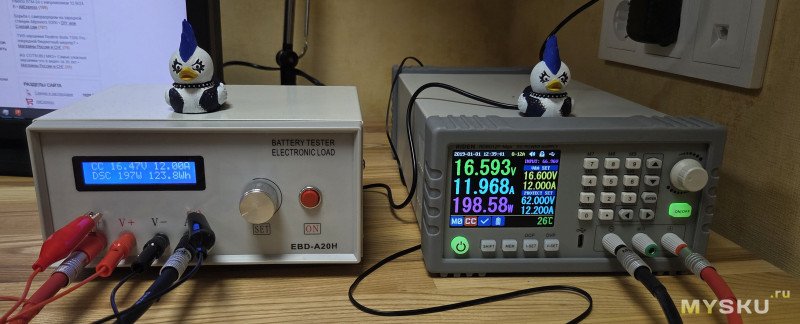

Я прогревал их 35 минут на 12 амперах и 16.6 вольтах, что дало предельную нагрузку по мощности для цифровой нагрузки EBD-A20H (та самая, которая снялась в обзоре mysku.club/blog/russia-stores/109142.html), и предельную по току для лбп Riden RD6012P-Max:

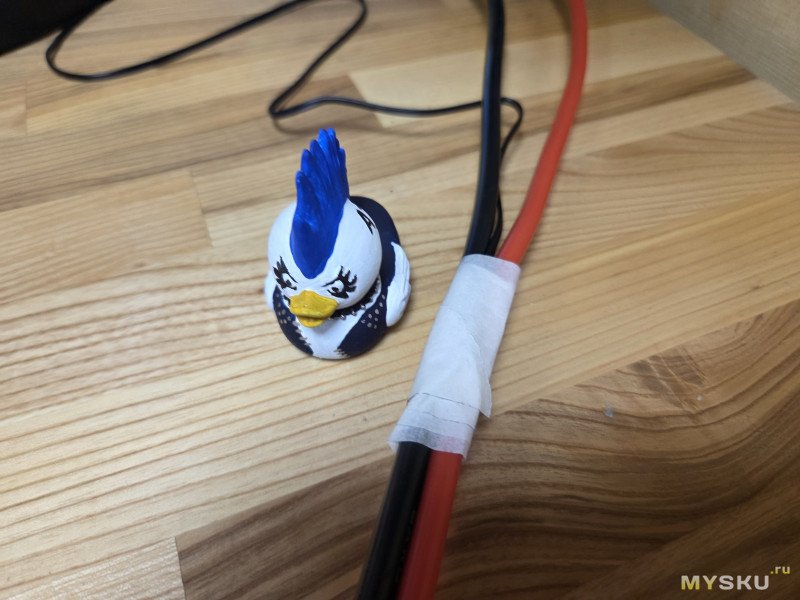

Термодатчик проложил между двумя проводами и смотал скотчем:

При температуре окружающей среды в 25 градусов провода нагрелись до 26. Иначе говоря, провода под такой нагрузкой не греются вообще:

Для желающих, youtube: youtube.com/shorts/aTXMHAKo7UA

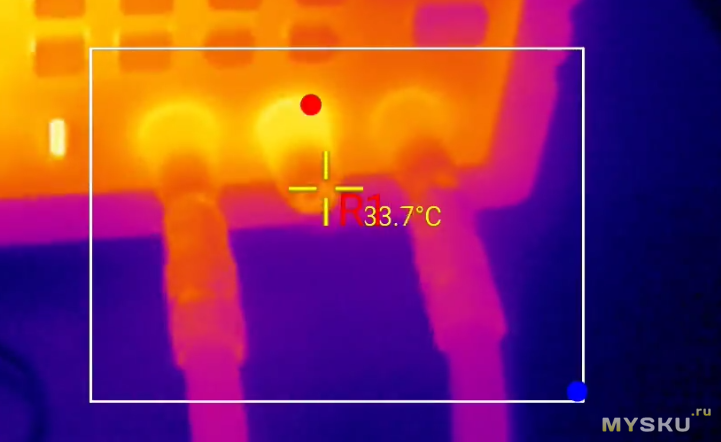

На видео заметил интересный эффект, я не озвучил его в видео, поэтому рассмотрим стоп-кадр:

Тут видно, что средняя (зелёная) клемма, которая вообще ни к чему не подключена, горячее, чем черная и красная, по которым течёт 12 ампер. А всё потому, что эти все клеммы греются изнутри ЛБП, а чёрная и красная за счёт включенных бананов и конских проводов охлаждаются. Провод работает как радиатор.

Померяем?

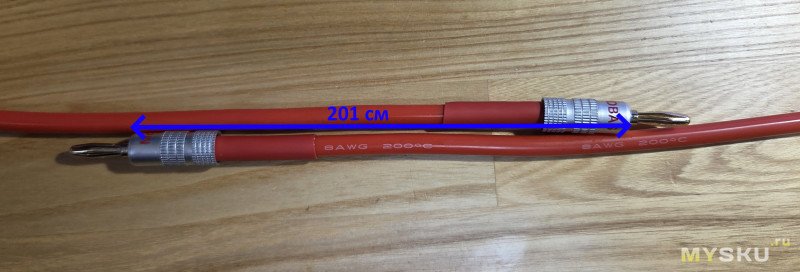

Длина от основания одного разъёма до другого получилась ровно 201 см. Провода сделал равной длины. На красном я первым экспериментировал, от чёрного отрезал 4см. Получается, продавец присылает даже слегка больше двух метров:

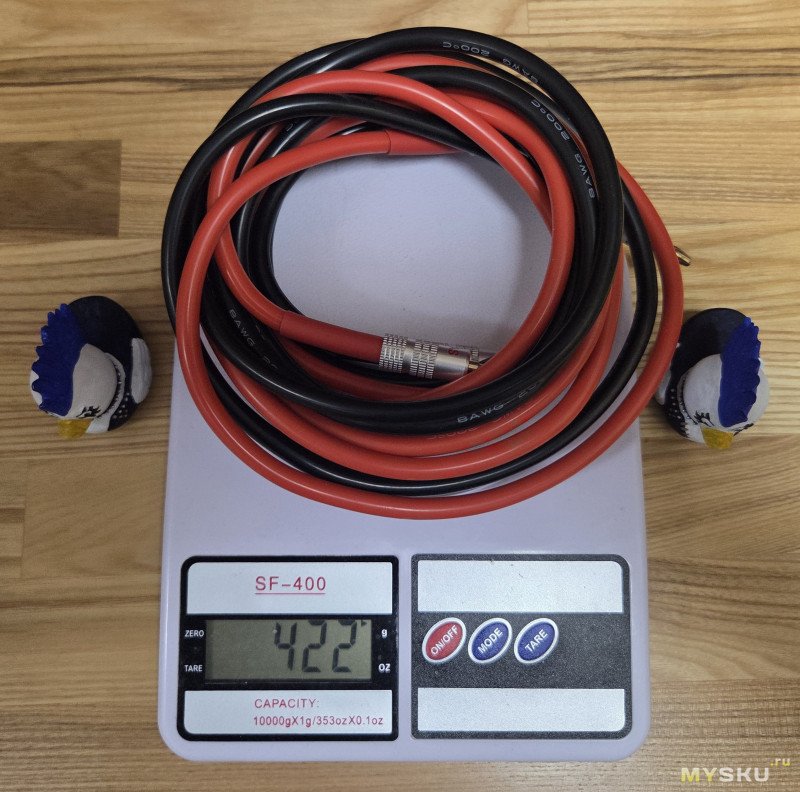

Вес:
Тяжесть — это хорошо. Тяжесть — это надежно.

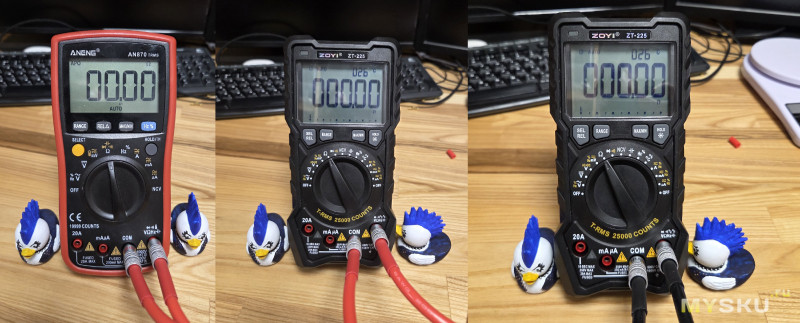

Попробуем измерить сопротивление мультиметром:

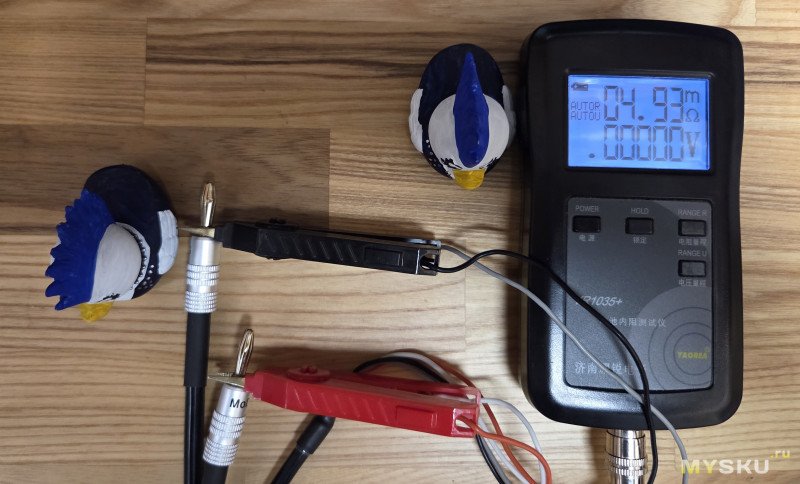

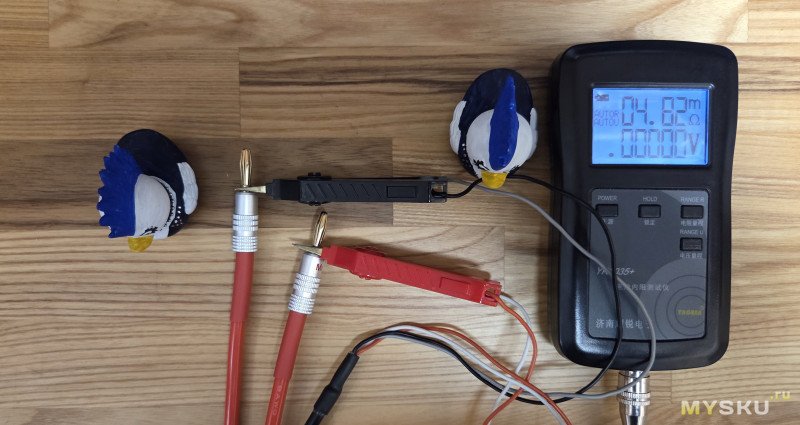

Ой, а где сопротивление? Помогите Маше найти сопротивление! Но ничего, для этого у меня есть приборы поточнее:

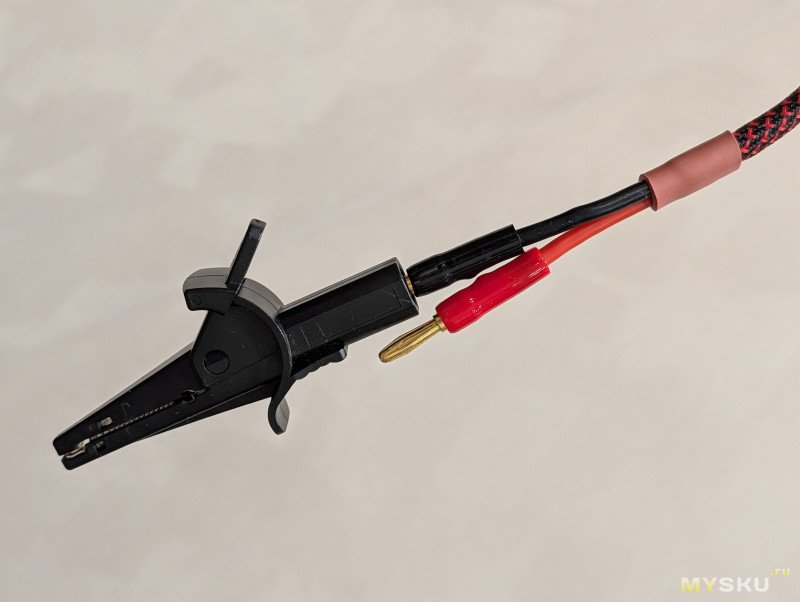

Мерял от цельной части, потому что, если мерять от самого банана, там крокодилы кельвина будут работать некорректно и не весь банан будет участвовать в передаче тока.
Менее 5 миллиом на 2 метра. Результат, однако, мне нравится. У обычного мультиметра не было ни одного шанса хоть как-то это замерить.

Сопротивление 2,45 Ом/км. При расчёте с удельным сопротивлением чистой меди 0,0168 Ом·мм²/м мы получаем расчётное сечение 6.85 мм². Тогда как 8 AWG должно быть 8.37 мм² и сопротивление 2.06 Ом/км. А 9 AWG 6.63 мм² и 2.60 Ом/км. Т.е. наше изделие вместе с клеммами, пайками и всем прочим получилось чуть лучше, чем 9 AWG. Итого, несмотря на чудовищное количество лужёных жил, сопротивление почти чисто медное. Как это достигается, я честно говоря, не знаю. Чем таким надо лудить?

Сравнение

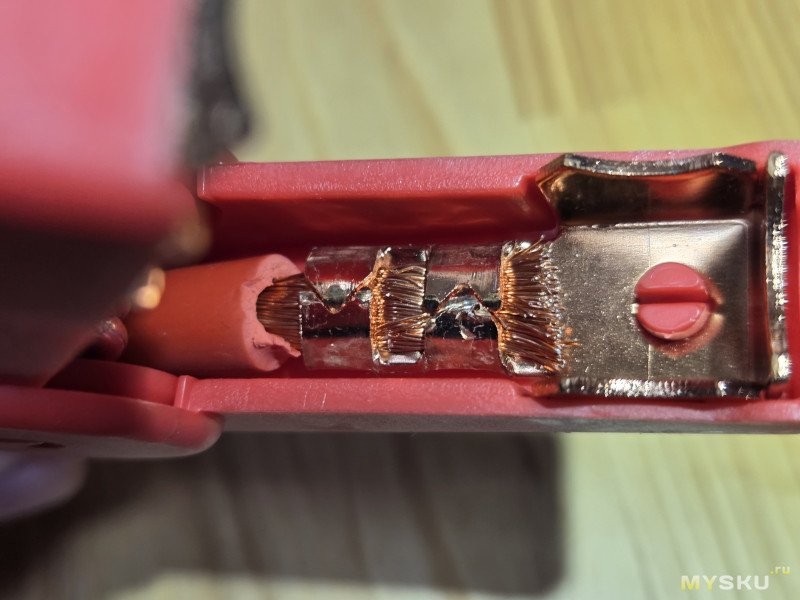

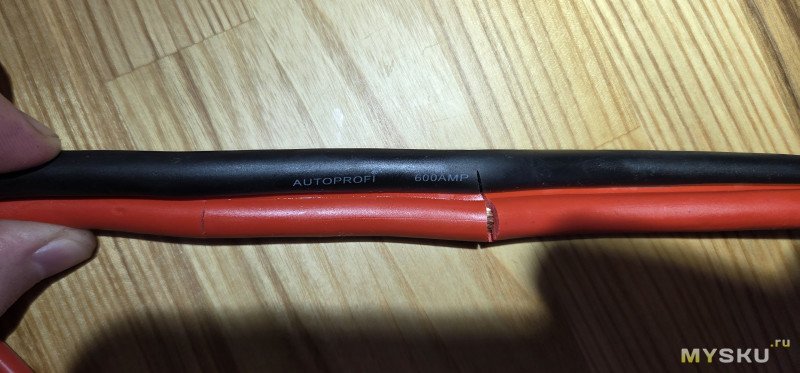

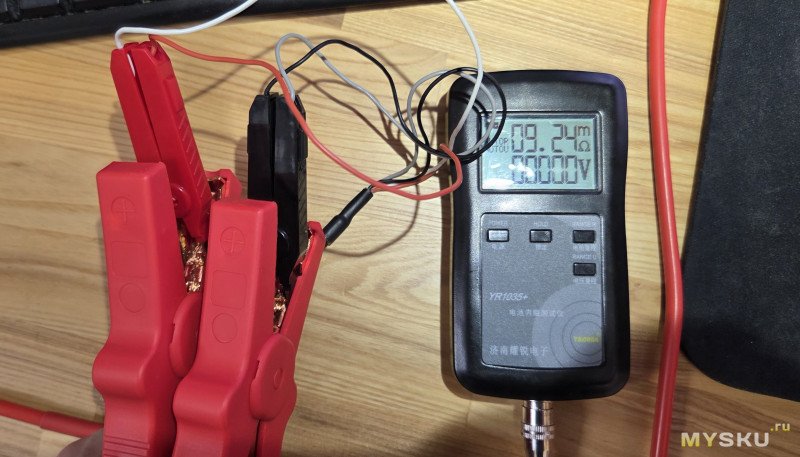

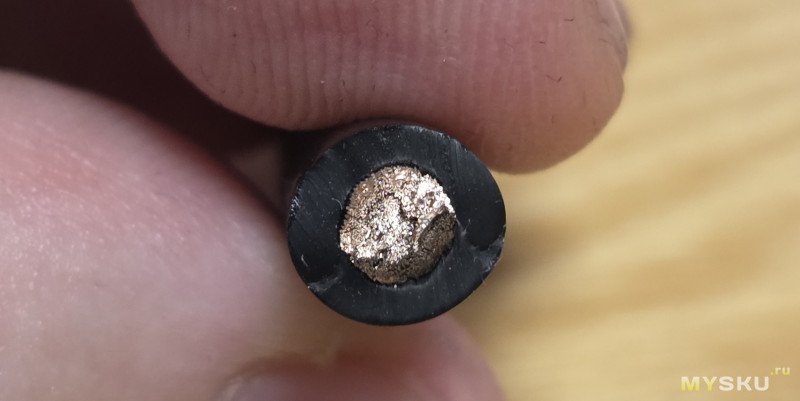

Я вспомнил, что у меня лет 15 валяются провода для прикуривания, якобы на 600 ампер, с толщиной провода по изоляции 9.5 мм. Достаточно дубовые и ни в какое сравнение с изготовленными не идут. Достал. Оказалось, что изоляция за это время утратила эластичность и начала трескаться при любом изгибе, красная сильнее, чёрная чуть менее, но тоже трещит. Каково же было моё удивление, когда на 3 метрах эти провода показали сопротивление 9.24 мОм, т.е. 3,08 Ом/км, это ближе к 10 AWG.

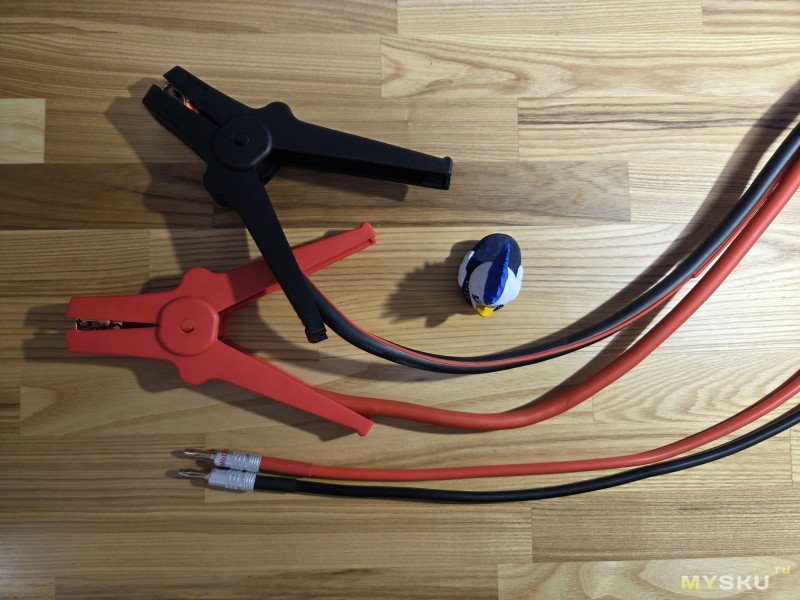

Просто сравните их:
и тонкие мощнее и лучше.

Я доволен. Просто приятно держать такую вещь в руках.
