Система полива "из того что было": проектирование, сборка, итоги по завершении сезона
Дачная рутина может быть очень утомительной при достаточно большом огороде, особенно полив. Существует множество коммерческих систем полива, но так ли сложно собрать ее самому? Давайте разбираться!
Как и множество идей, эта пришла спонтанно. Посмотрев весенним утром на предполагаемое поле из 60 помидоров, я немного взгрустнул. Поливай его, пропалывай… Нет, занятие, конечно, умиротворяющее, но всему есть мера. Тут на языке у меня завертелось одно слово на букву «А». Аппендикс? Нет. Автоматизация!

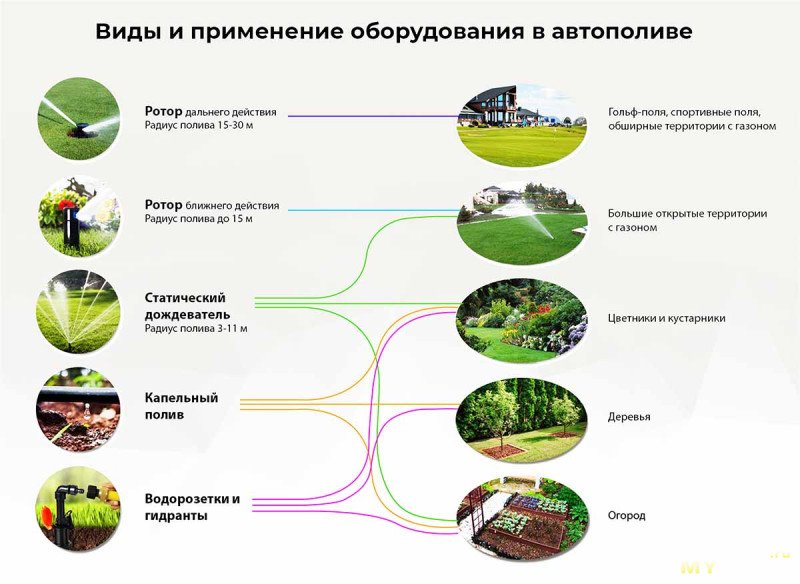

Проблема, очевидно, далеко не нова. Существуют коммерческие системы полива различной сложности, применимости и, конечно, ценовой категории. Тысячи их.

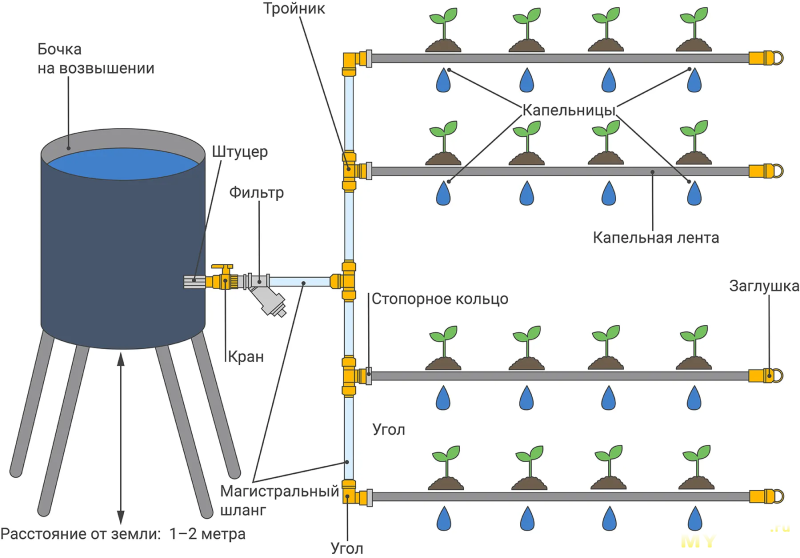

Очевидно, для помидоров наиболее применим капельный полив (он же самый дешевый в реализации и простой в обслуживании), ведь лишняя вода выращивает «газон» из сорняков, а сами помидоры крайне любвеобильны. Если посмотреть на примеры в интернете, то простор для воображения огромный.

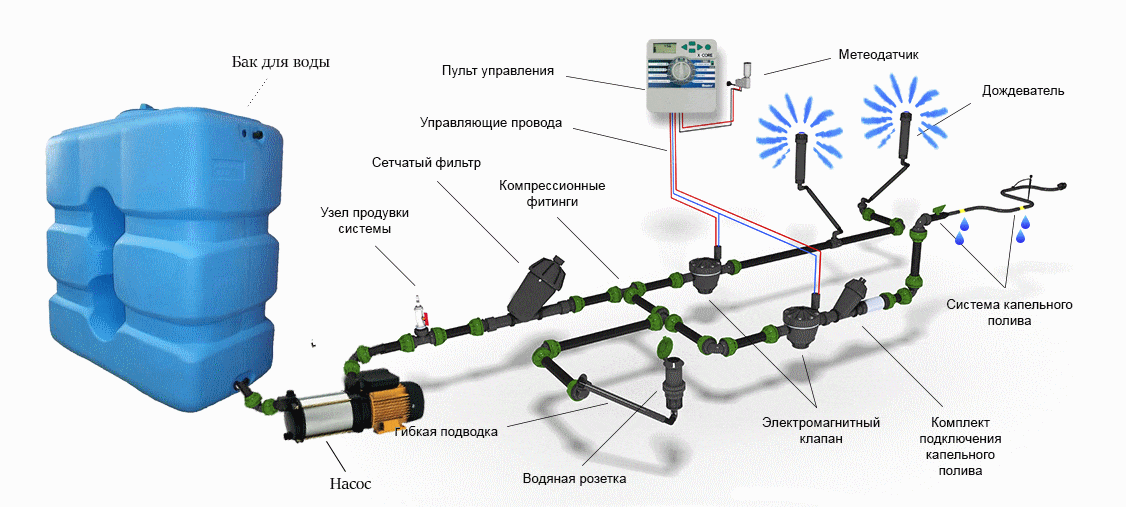

Но с разбега влетать в полную автоматику не будем. Лучше потихоньку, по проверенной схеме.

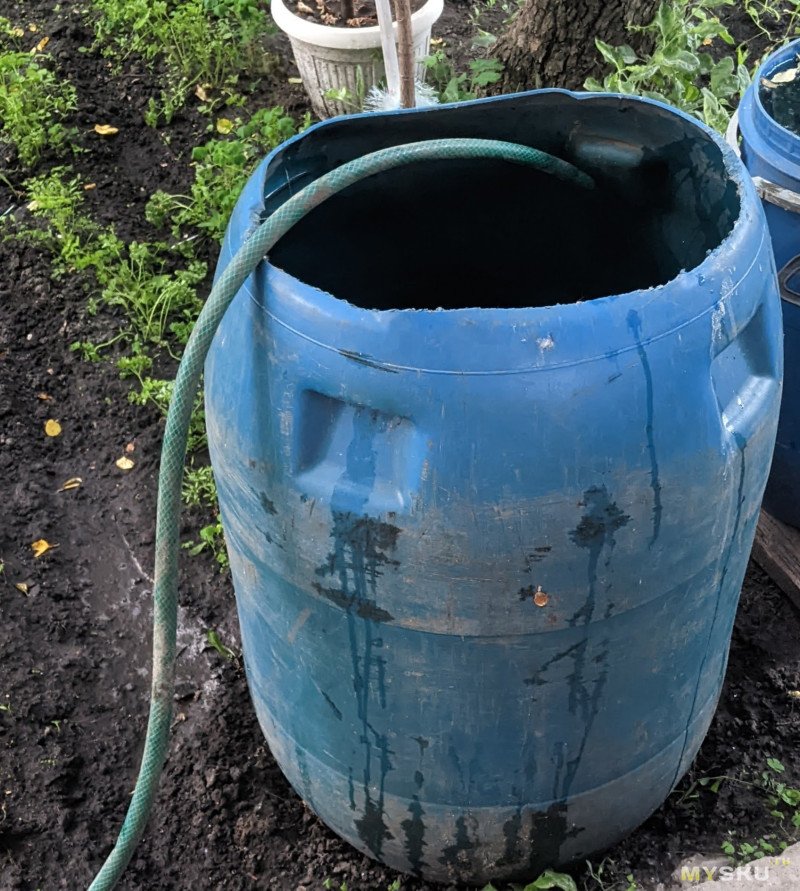

Однако посмотрим на нее поподробнее. Что из этого уже в наличии? Во-первых, бочка (бывшая емкость, теперь со срезанным верхом).

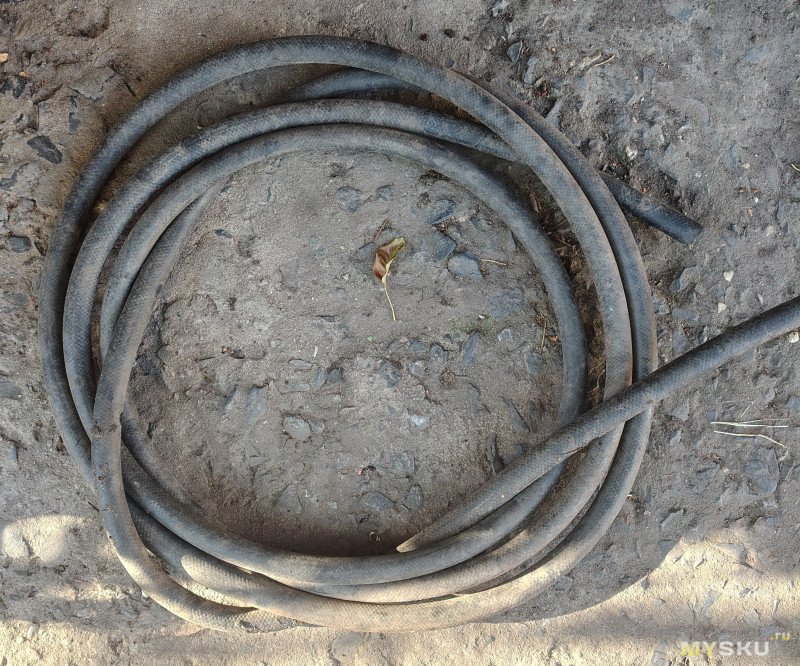

Магистральный шланг? Имеется.

А остальное?
Тут я встал перед выбором — докупить в маркетплейсе или попробовать что-то сваять самостоятельно. Ради интереса выбрал второй вариант.

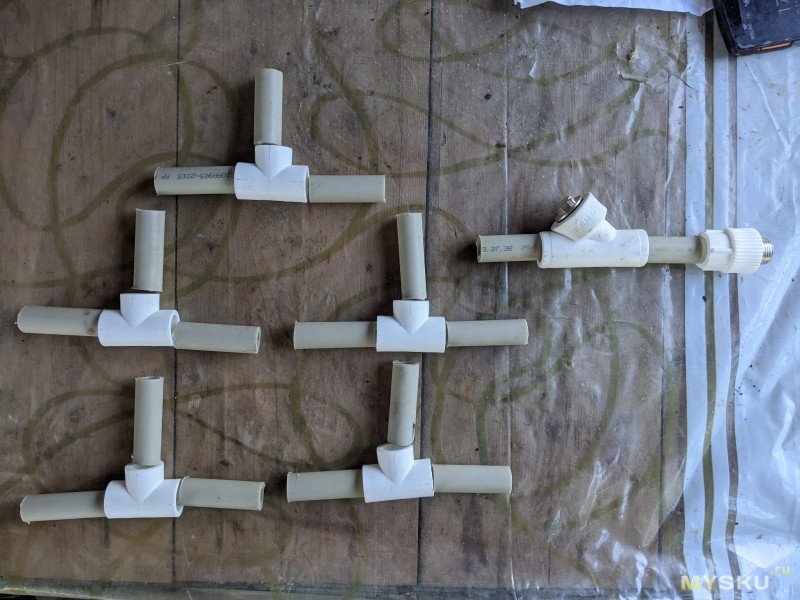

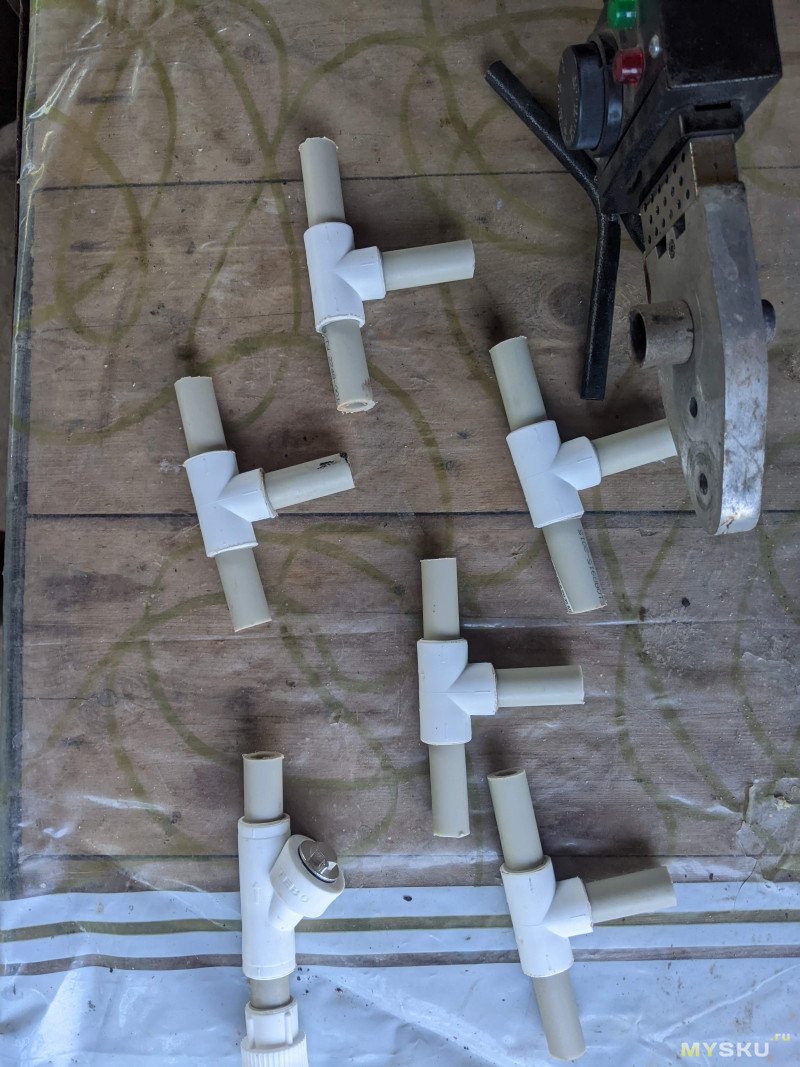

Итак, что касается тройников и фильтра, я использовал водопроводные полипропиленовые детали и паяльник для их сварки — добро осталось после ремонта. На горизонтальных рукавах тройников лучше не экономить — с их помощью можно регулировать расстояние между грядками без отрезания магистрального шланга.

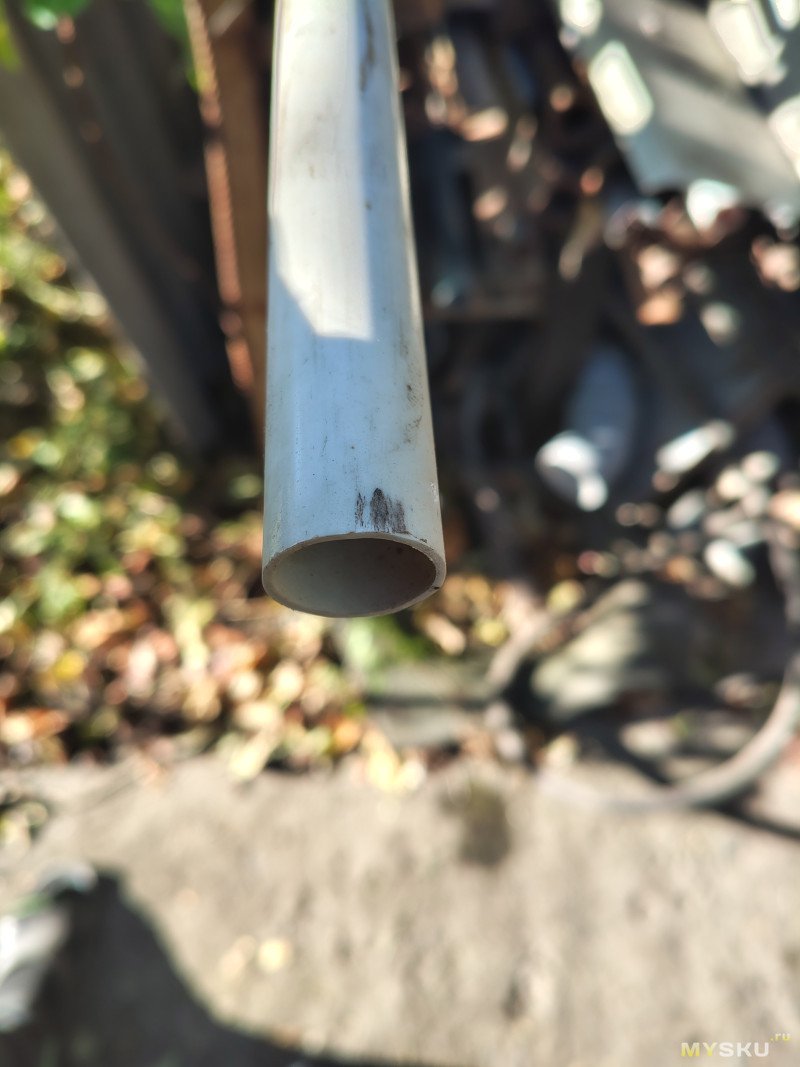

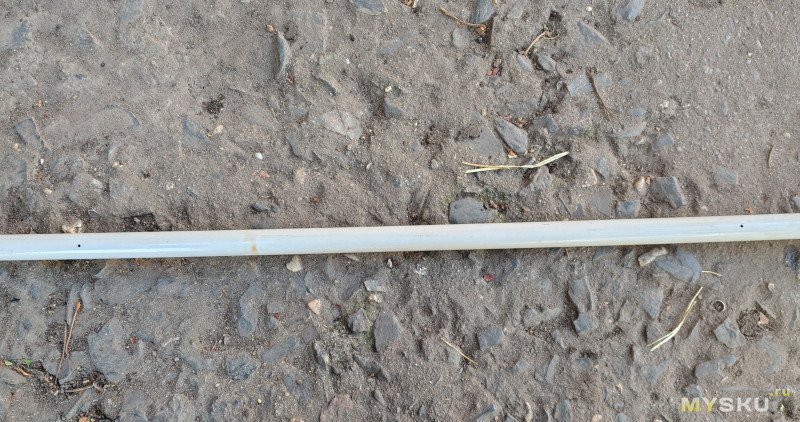

В наличии у меня имелись тонкостенные кабельные трубки, которые я решил использовать в качестве капельных. Потому просверлил отверстия сверлом 1 мм через равные промежутки трубок. Сделал на глаз, но не слишком плотно — надо же как-то ходить собирать урожай между рядами (спойлер: впритык подошло).

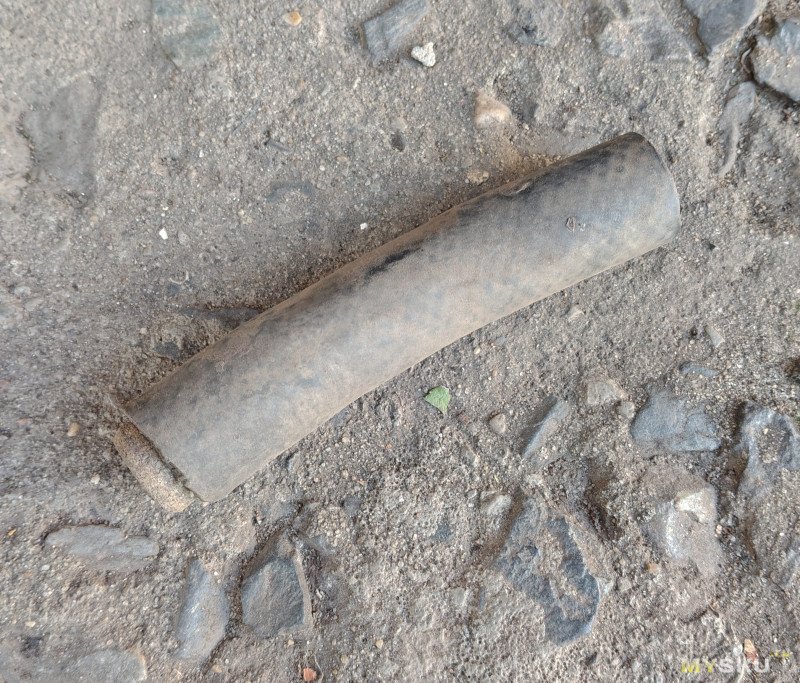

В качестве заглушки — винные пробки, благо случайно откопал целые их залежи (клянусь, не мое!). Пробки в поливные трубки не входили, так что пришлось закупорить обрезки шлангов, а уж их надеть на трубки.

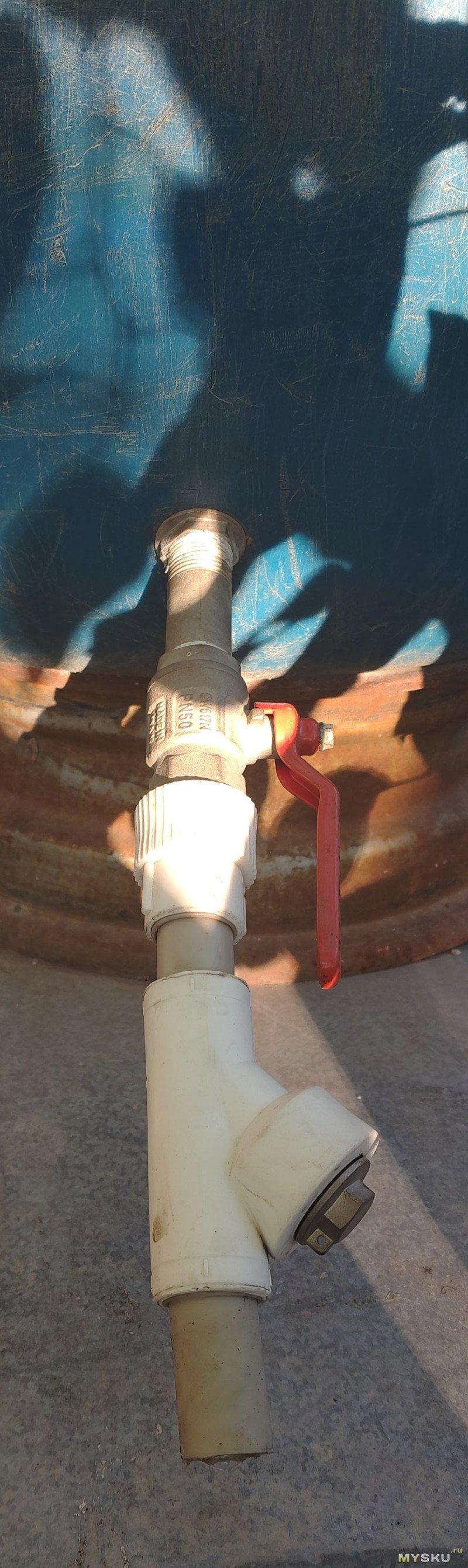

В бочке просверлил отверстие сверлом-коронкой и закрепил кран. Чтобы не подтекало, использовал силиконовую прокладку с обеих сторон — резиновая текла, как бы я ни затягивал.

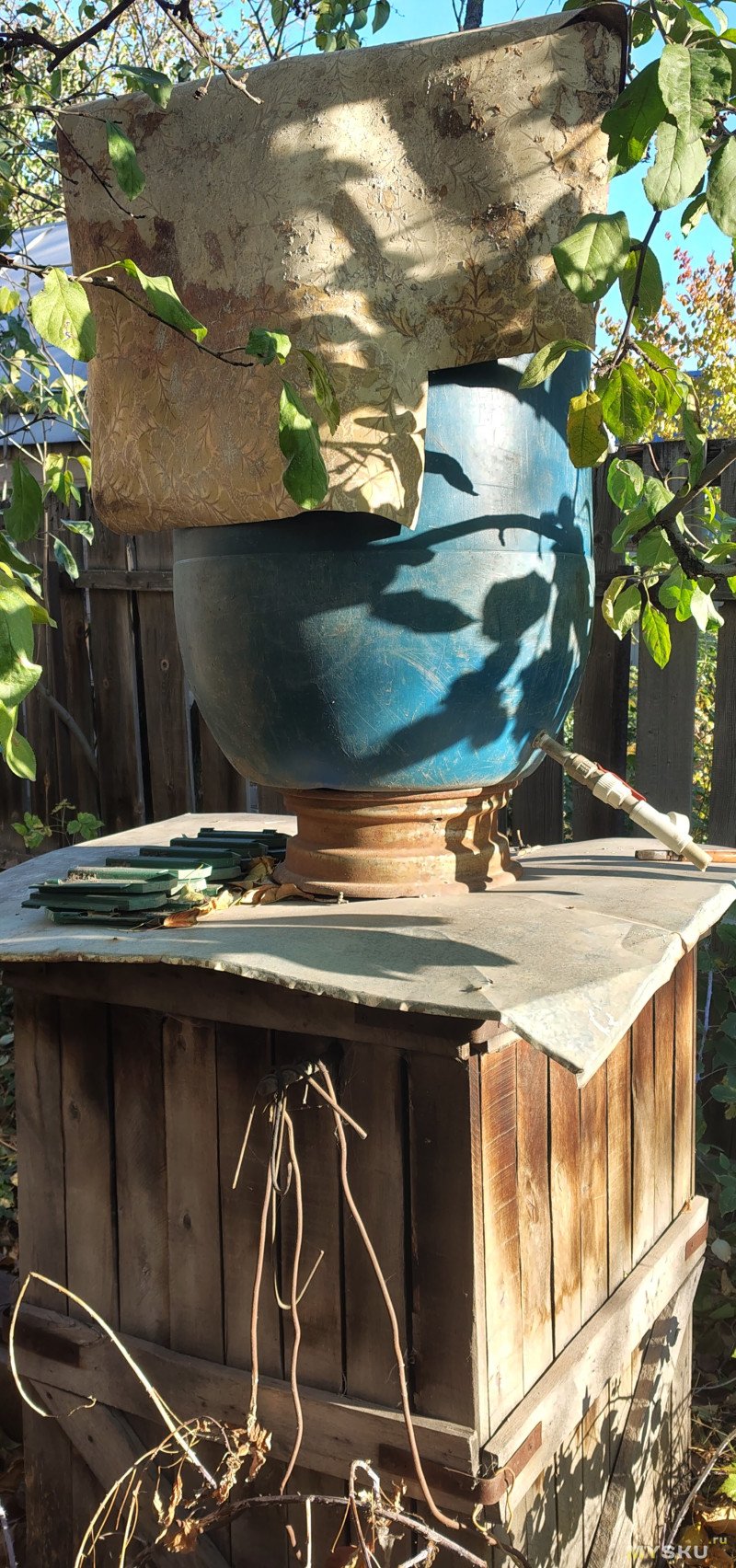

Возвышение для бочки уже имелось — холодная коптильня. На ее крышку поставил еще обод колеса, а уже на него бочку — чтоб уж совсем высоко. Коптильня используется редко, а поливать каждый день надо! Сверху накинул какой-то завалящий кусок ламината, чтобы меньше чистить фильтр и не забивать бочку листьями.

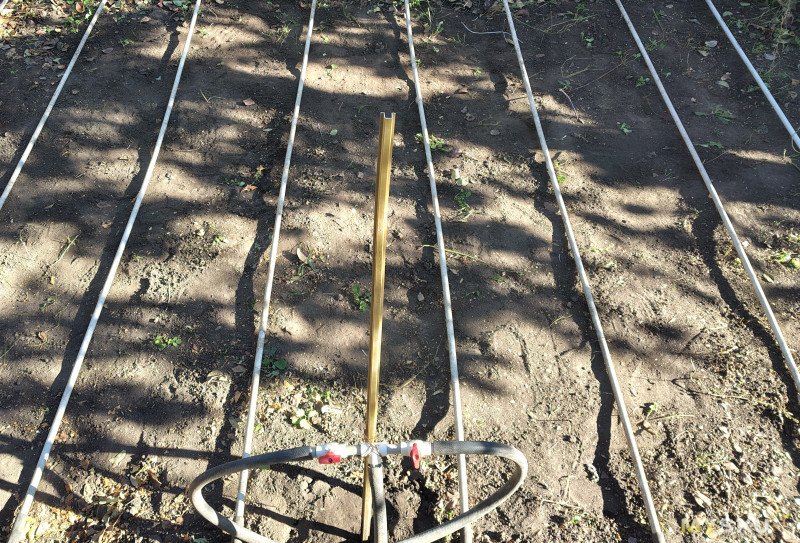

Сделал изначально 10 труб, в каждой по 7 капельных отверстий, с запасом. Но при прогоне оказалось, что бочка их не проливает полностью никак. То ли поверхностное натяжение мешает, то ли совокупный радиус отверстий больше такового у шланга… Так или иначе, переделывать отверстия не стал, а влепил распределитель посередине из пластиковых кранов. Бог весть какое решение, но работает же.

Что касается неравномерности гидростатического давления, оказываемого жидкостью на разном уровне воды в бочке, решается довольно просто: нужно засечь, сколько вытекает примерно половина бочки на половину поля, и на каждом поливе менять порядок открытия кранов. Таким образом, даже если есть небольшая неравномерность, она на дистанции сглаживается, и поле в целом поливается одинаково.

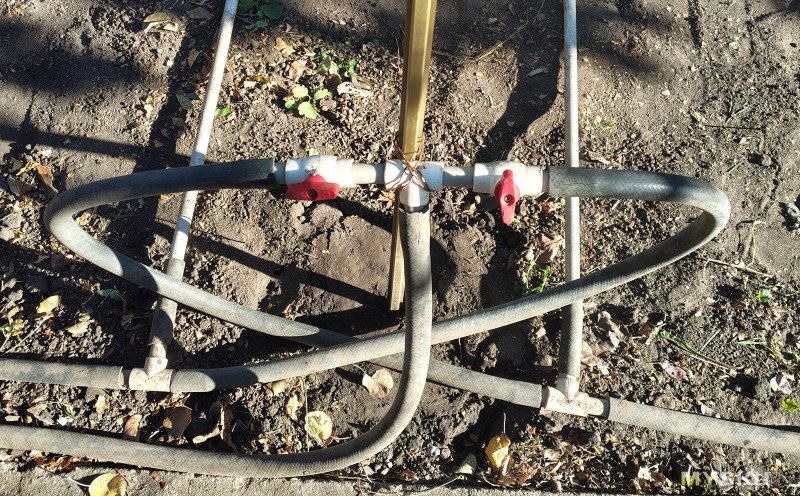

Звучит сложно и как будто несложно запутаться, но на деле краны распределителя оказываются ровно в том положении, в коем и должны находиться каждый раз, ведь опустошенная бочка наполняется через впускной кран, а распределитель трогать и не нужно.

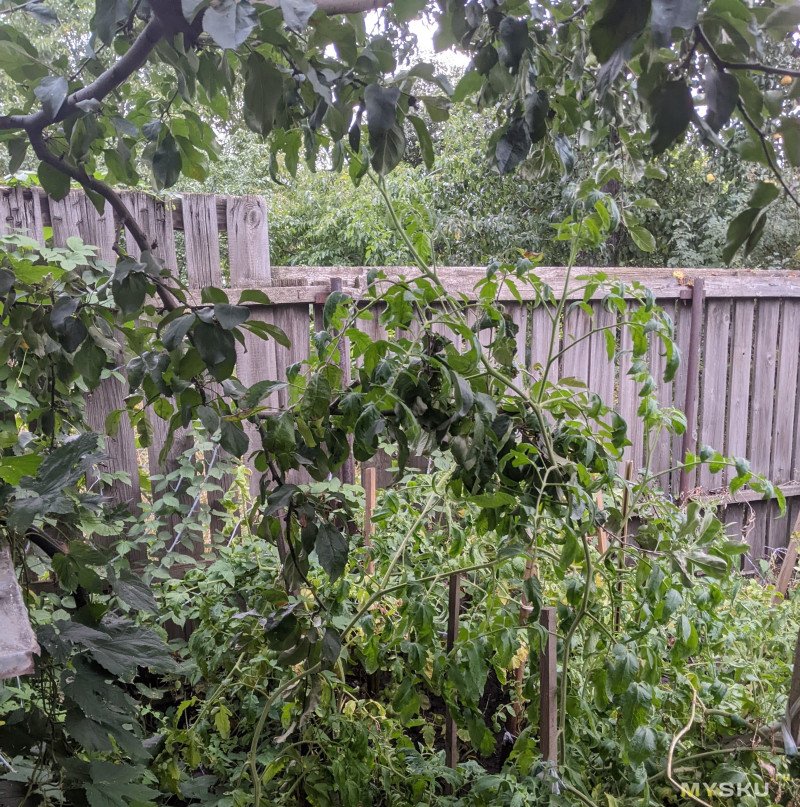

Помидоры с таким поливом в тени вообще начали колоситься (выше головы), а число сорняков резко упало — как и ожидалось.

Но супер-урожая собрать не удалось. Видимо, из-за сезона дождей помидоры решили, что могут спокойно расти дальше, наплевав на созревание плодов, и уже поздней осенью на ветках красовалась куча зеленых помидоров.

Впрочем, может, дело и в неправильном температурном режиме. На мой взгляд, обе проблемы решаются теплицей, которую я тоже, возможно, соберу. Что же касается замены самого полива ведрами, система показала себя на ура.
Убрать ее на зиму тоже довольно просто — все легко отсоединяется и отправляется на хранение.

Весной же необходимо один раз собрать на уже вспаханном поле и продуть систему водопроводной водой — обнажатся места для лунок, а форсунки очистятся от грязи.
Так что система показала себя отлично. Но мой опыт здесь, наверное, не самый показательный. У меня достаточно ровное поле, так что особые поливные шланги с компенсацией наклона не нужны. Да и не у всех, наверное, столько материала найдется. Тем не менее, если у кого-то желание сойдется с возможностью, можете попробовать свои силы. А пока от садоводства можно и передохнуть...

Чудесно завязываются и опыляются в низкой влажности.
При +35 градусов пыльца томатов стерелизуется и соответственно цветки не опыляются и не завязываются плоды.
В нашем климате осадков нет 2 летних месяца, томатов при хорошем поливе под корень полно.
А если сильная жара то не завязываются.
То что с урожаем не срослось, тут нужно почитать про культуру, когда я этим интересовался выяснилось что все эти растения чутко реагируют на химию. Чуть больше того и растут листья, чуть больше этого корни, а чуть появилось то так сразу завязи и прочая колосьба.
У меня последняя инкарнация автополива запускала насос с помощью Zigbee-реле через автоматизацию HomeAssistant-а.
Готовим землю, разворачиваем все трубки, укрываем дарнитом, садим помидоры(огурцы/кабачки и пр) в крестообразные вырезы и все.
По осени, срезаем зеленуху чтоб торчал от земли 20 см, сворачиваем дарнит, сворачиваем трубы (предварительно компрессором продув), выдергиваем корни за оставленные торчки( дергать будет легко так как под дарнитом земля как пух) и разворачиваем обратно дарнит, на зиму чтоб сорняк не завелся…
Первая капельная труба уже 6 лет отработала и ломаться не собирается, редкие порывы на перегибах, лечатся разрезанием и установкой муфты.
Причем я первые четыре года даж не знал что существуют специальные пластиковые фитинги под эту трубу)) делал все на обычной никилерованной латуни что таки сейчас в копеечку влетает((( а родные пластиковые оказалось что туфту стоят!
З.Ы. А зачем вам 60 корней томатов? у меня 12 шт в тепличке три семьи кормят и даж раздаем…
З.З.Ы. если интересно могу фотки поискать ну и ссылки могу дать с ямы/озона
У меня, например, на даче только теплица на 80 кустов + парник ещё на 20-30. И этого мало!!! Тоже на 3 семьи. Просто Вы, видимо, их плохо едите и на зиму мало солёных заготавливаете.
Так вот — каждый год снижаем количество корней раза в полтора. И все равно — дохрена.
И это у нас еще теплицы нет! (простую жена не хочет, а «домик барби» пока по деньгам не тянем)
Жена в первый же год подписалась на Дачных Агрономов (на ютубе, но вроде есть и на других ресурсах) и следует их советам (там много всего интересного). А поскольку мы до этого не огородничали — нам не надо переучиваться и все делаем как советуют). А советуют (пропагандируют) они легкое садоводство — не надо упахиваться на грядках, надо организовать процесс так, чтобы при минимуме усилий получать максимум урожая. Да еще при этом — без всякой химии — только органические препараты…
Один минус — у них раньше на канале были полезные и поучительные ролики со всеми советами. Понемногу. в разнобой, но все же. И были у них отдельные курсы отдельно по разным культурам и по методам. В курсах было в принципе все то же самое, но структурировано и разложено по полочкам. Теперь же они перешли на «новый» формат. В своих роликах практически не дают никакой информации, а выпускают их только для рекламы своих курсов. Смотреть их стало противно и стали они очень назойливы. Хуже всего — старые полезные ролики они похоже вычищают с канала… Так что я их даже рекомендовать их больше не могу :(
Но вот если поискать в сети, то можно и найти что либо. Очень рекомендую поискать их «Правильный курс» и (применительно к разговору) «Томатный курс». Если их идеи будут слишком радикальные для вас — то сделайте так, как они сами говорят: выделите одну грядку и обрабатывайте ее по их советам, а остальной огород — как привыкли. А осенью сравните. И, если увидите, что их методы дают бОльший урожай с мЕньшего количества корней при мЕньших усилиях — вот тога и сделаете выводы.
Только начинайте с начала — еще с рассады. Даже еше раньше — с выбора сортов и семян (от вида сорта зависит как их на грядки сажать, чтобы не создавать загущеность, например). Со сроков ее посадки (нет, не в феврале — для каждого региона свой срок! И они учат его рассчитывать.), досвечивании итп. И в сезон не ленитесь (легкое земледелие не значит что совсем без усилий) — мульчирование, бокаши, баковая смесь, байкалМ, триходерма липидоцид и микориза — там еще много страшных слов — я их знаю только потому, что когда жена смотрела этих агрономов, я сидел рядом, занимался своими делами но невольно слушал.
1 корень должен быть минимум 1 ведро в урожайный год полтора…
У меня тепличка 8*2,5 без обогрева и досвета по одной стороне помидоры, по другой стороне 6 перцев/6синеньких вот реально хватает.
Под огурцы 4*2.5 парник 5 корней тож без обогрева и досвета там ведро 2 дня обычно идет…
Вот огурцы реально раздаем…
Делаем все наччиная с вяленеых томатов в масле оливковом до томатного сока…
Я хз но нам хаатает…
Вы, судя по выращиванию перцев, в более тёплом климате проживаете. У нас перцы не удаётся вырастить даже в теплице.
Капельный полив для помидор и огурцов сделал много лет назад, тоже самопальный, но из продаваемых элементов. Для огурцов капельная лента из Леруа (Леман Про сейчас) была 5 руб./м, очень дешёвый и малотрудоёмкий вариант. Для помидор требуется другой режим полива, индивидуальные капельницы под каждый корень, там более трудоёмкий монтаж сети из трубочек. Запитывание водой из бочек на 1.5 м высоте. Они, в свою очередь, наполняются из летнего водопровода, когда в садоводстве включают воду для полива три раза в неделю на 1.5 часа. На бочках стоят клапана с поплавками от унитаза, при наполнении до верха подача воды прекращается. Весь полив работает автоматически без моего активного участия.
Помидоры соответственно. Огурцы конечно через 3 дня полив.
Томаты раз 3-5 дней от солнца зависит.
Все эти гидрогели и пр… У меня оборот щемли
Навоз в зиму, в мешках преет стоит в парнике. Весной замена грунта в онурцах 100 проц, грунт из огурцов в теплицу ( там получается 25проц замена) грунт из теплицы на грядки-гащоны…
Итак каждый год…
З.ы у меня участку более 50 лет там вся земля была отработанная в усмерть пока я 12 лет назад начал ее рекультивировать…
А из-за массивного, устрашающего и наводящего на мысли о Мордоре забора на человека, мучающегося с полипропиленовым мангалом, поглядывает сосед со сварочным аппаратом. У него — свой путь.
Короче мысль вы поняли.))))
Я так в Италии видел, они на вилле для красоты сажают помидоры мелкие))
у него только два рабочих положения, открыто и закрыто.
Для регулировки нужен вентиль…
Так же ещё на 2 года больше работает полив из капельных лент 4Х8м в теплице ( www.wildberries.ru/catalog/63737129/detail.aspx ), это был экспериментальный проект, посмотреть что да как.
Я уже лет 5-7 живу с капельником от «ЖУКа» — 2 теплицы (огуречка и помидорка-перечница-баклажанницв — разные режимы полива нужны) — «стрелки»-капельницы под стебель, центральная трубка на грядку — от неё по 2 отвода к стрелкам с одной точки, дальше ПДН-шка под(по) землей до бочки. Бочка — метра 3-4 от земли (заполняется с общего водопровода, клапан стоит отсечный по заполнению), по выходу в магистрали теплиц — 2 таймера электронных от Aqualin (только ВНИМАНИЕ — брать под самотечный, если под водопровод — там клапан другой — его самотечка не продавит) — гибче настраиваются, чем те, что сейчас продают… Батарейки в таймерах — 2 мизинца, Дюраселл прожили 4 года (ну сезон внутри, остальное время — вынимал), GoPower — на сезон не хватило, буду искать «поживучее»… Из проблем — в таймерах шаровые краны — пластик по пластику — после 3-го года пришлось силиконкой подмазывать, и вода… — фильтры стоят и на входе в бочку, и по выходу из бочки, и перед таймерами — все равно подзабиваются.
А так — доволен, в теплицах на грядках спанбонд лежит с дырками именно под «полезные» растения, сорняк конечно через них тоже лезет, но уже не те масштабы… И огурцы (ну не успеваем все подвязывать) — лежат не на земле и не гниют…
P.S. — по таймерам — те, что с крутилками — просто на сколько включить и через сколько включить в следующий раз. Те что с кнопками-ЖК — там программы по дням-часам настраиваются
ленты работают до 0,5 бара дальше рвутся (пройдённый этап)
трубы по паспорту работают до 1,5бара, но у меня они всю дорогу на 2,7-2,8 бара работают.
А вот огурцы. Особенно когда разрастутся. Под корень не влезешь, по листам стекает в междурядья.
Покупал на озоне капельницы-колышки и тройники. Трубка нашлась в закромах.
Если из бочки, то фильтр крайне необходим.
Китайский погружной бесщеточный мотор на 12 вольт.
Ветки закольцованы.
Чуть больше 1000 деревянных, и в запасе осталось. Весной буду расширять.
Огурцы не лежат на земле, поливать удобно.
Что ещё нужно?
попаданца к драконяшамдревнего человека и размножить покупные помидорки, сразу оценив ожидаемый вкус. Они частично бесплодные гибриды, но если семечки вообще есть и прорастают, плоды будут примерно похожими.Двухметровые резать можно и нужно.
Бросил, поливаю вёдрами, агрофитнес полезен при сидячей работе. Вёдра можно не просто нести, а ещё на ходу поднимать в стороны и т.п…
Сажаю не так много. Поливать помидору нужно умеренно, особенно на этапе созревания, типа 2 литра на одно растение в неделю, иначе лопаются. Да и вообще сажаю помидору не потому что покупать на рынке дороже, а потому что своя вкуснее именно из-за небольшого полива. Те кто выращивает на продажу поливают много и часто, помидора получается безвкусная.
Самая вкусная была когда-то на бахче, посаженная по принципу «место свободное осталось». Воды ей доставалось литровая кружка при посадке и редкие дожди (у нас осадков 400-600мм в год).
я сажаю в парнике 2ряда на 5х1 м. купил набор трубок и форсунок, самое удобное оказалось на перцах им еще больше полива требуется. но нужно еще один рукав сверху пускать по дугам для форсунок тумана.
Сначала сделал капельный полив в парнике и рядом на клубничные грядки при помощи Алишных шлангов и регулируемых капельниц примерно 120 шт… Выяснилось:
1. Самотёком не хватает на всех давления и протока.
2. Надо постоянно регулировать капельницы на карачках или на коленях — поясница не выдержала.
В результате разобрал капельную систему, на бочки поставил вихревой поверхностный насос и шланг с длинной ручной насадкой, чтобы лить под корень не нагибаясь.
Я просто подзабыл…
Про полипропилен и паяльник выше написали.
1. Живу тут и теплица тут. Поливаю лейкой. Или краники открываю
2. Живу в городе, теплица (грядки) на даче в N км от меня: Ставлю таймер и тд. Раз в неделю смотрю и подстраиваю.
3. Денег много, хожу (приезжаю) урожай собирать.
Поэтому разное оборудование и «разный колхоз». И ультрафиолет никто не отменял.
А обзор отличный. Родителям пошлю ссылку.
lemanapro.ru/product/filtr-3-4-setchatyy-razbornyy-boutte-87271056/
www.wildberries.ru/catalog/1556049359/detail.aspx
Основные нюансы:
Для равномерности давления — закольцевал трубу, трубы выбрал 32.
Два фильтра — сетчатый и дисковый
Редуктор давления на входе (для полива из водопровода СНТ (давление выше 4атм). Из бочки (0,3-0,4атм) использую без редуктора.
Трубы разместил выше уровня земли — не засоряются, перекопка удобней.
Съемные трубки для конечного распределения, чёрные (не растут водоросли и лучше прогреваются), выбрал тормозные трубки МАЗ (крепче и дешевле специализированных).
Лабиринтные капельницы с прокладками на входе в трубу ПНД (чтобы не подтекали).
Стрелки для втыкания в землю (лучше синие — потом искать легче), сначала делал трубки и колышки, на второй год стало лениво и переделал на стрелки.
Делал вход для жидких удобрений с подсосом на основе Вентури, потестил, но дальше не использовал.
Исходная идея была как у Автора поста, хотел сделать капельный полив на трубе с дырками. Почитав, пообщавшись в темах на форумхаусе трансформировалось в то что выше. Аргументы — сложности настройки равномерного полива (у меня теплица на склоне, ровного уровня нет. Капельные ленты и т.п. так же отбросил — они на сезон — два, третий уже нужно прокалывать иголкой, а у меня жесткая вода (много солей).
Интересно как автор поста реализовал равномерность полива через просверленные отверстия:
с капельницами получается примерно так (вторая теплица):
и рукоблуд. можно было просто насверлить 1мм дырок. или вставить дюзы… с регулировкой.
наворотил… хз…
(я кстати тоже рукоблуд… имею запас распылителей туманных… вот только не вижу нафига я их купил…
заплатил налоги и пропало желание..)
В качестве магистрали — полипропиленовые трубы с пластиковыми американками для демонтажа и кранами для отключения секций по акции с озона.
Трубы раскидал, соединил — подключил из мешка поливы, воткнул под корень и вперед. Ну и фильтр и таймер.

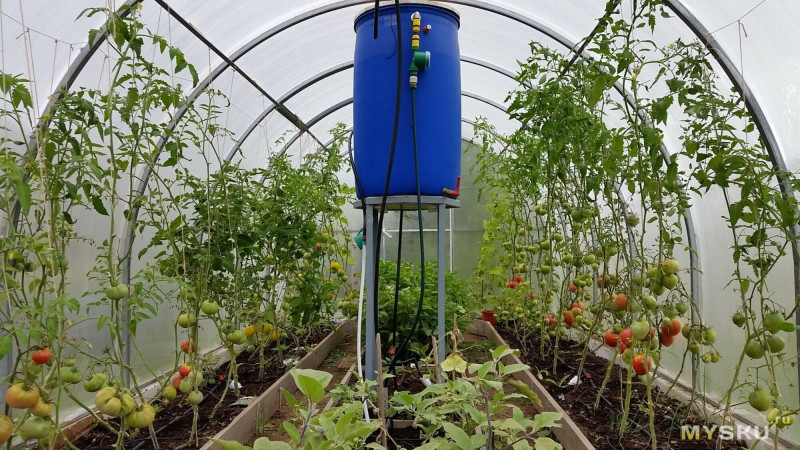

— На ввод воды в бочку поставил фильтр и программируемый таймер.
— Бочка стоит в теплице, подаваемая вода в бочку +8 градусов, соответственно такой холодной водной поливать нельзя. Старт подачи воды в бочку настроен на 8 утра, как бочка наполнится, срабатывает поплавковый клапан, вода в бочке в течение дня нагревается, утром в 6 часов стартует полив. Цикл повторяется.
— Развел по периметру теплицы контур из ПНД трубы 20 мм. На выходе из бочки стоит программируемый шариковый таймер. Сделал врезку в ПНД для каждого кустоместа, далее гибкая трубка с внутренним сечением около 3 мм отводы к кустоместу на окончании которого регулируемая форсунка. Таким образом, год от года куст может быть посажен с погрешностью в одну или другую сторону, что будет компенсировано гибкой трубкой. Регулируемая форсунка позволяет задать нужный объем подаваемой воды (для томатов капельный, для огурца струйка срывающаяся в капли) или заглушить, если использовать в какой-то год не планируется.
При запуске системы весной, требуется однократно расставить форсунки под каждый высаженный куст и отрегулировать объем подаваемой воды. На протяжении всего лета система работает самостоятельно. Таким же образом поливается земляника садовая.
Включаем голову…
Если вы поливаете ведром/лейкой то естественно +8 это резкое снижение температуры возле корня, так как большая масса воды единоразово…
Если поливать капельным поливом при расходе воды мизер на форсунку одну… надеюсь понятно?
До меня это дошло на второй год, до этого стоял евро куб, на постаменте из швеллера, под ним насосик центробежный с датчиком потока. Открываем магистраль водичка пошла датчик потока сработал… кто бы знал как я с 8 ветками полива намудохался))) так как расход на всех ветках разный то и насос давал разное давление, соответственно время полива было разное по веткам…
После осознания всего, куб был исключен из системы вместе с насосом, вода идет напрямую из дома (насос с частотным приводом) то есть давление в системе стоит ровно 2,7бара и можно тупо рулить поливом по времени, так как производительность насоса заведомо больше чем расход даже по двум веткам полива одновременно…
Снижения плодородности огурцов/томатов/баклажан/перцев не обнаружилось от слова совсем…
По началу хотел в тепличке размотать трубу вдоль стен в виде змеевика для доп подогрева воды перед коллектором распределения, хотел 100м ПНД кинуть 32 мм чтоб снижения напора не было, но потом когда увидел что плодородность не снижается тупо забил…
З.Ы. кубиком и насосом я все таки пользуюсь, развожу в кубе подкормку общеусредненную для всего, то есть наливаю полняком, включаю насос на циркуляцию куба часика так 4-5. за это время все растворяется. Дальше с начало проливаю чистой водой, а потом проливаю уже подкормкой, все работает и мараться не надо, кубика забодяженного хватает ровно на сезон. Естественно по выходе с насоса куба стоит фильтр 50микрон перед коллектором распределения, то что не растворилось все на фильтре осаждается и один фих растворяется в процессе полива подкормкой.
Может это и не сильно правильный подход к поливу/удобрению, но у меня экспансивное земледелие а не интенсивное))), и я ленивый чтоб получать +20% к урожаю, мне бы полученный раздать/переработать)))
