Телевизор PHILIPS 32PFT5501/60 | Замена подсветки

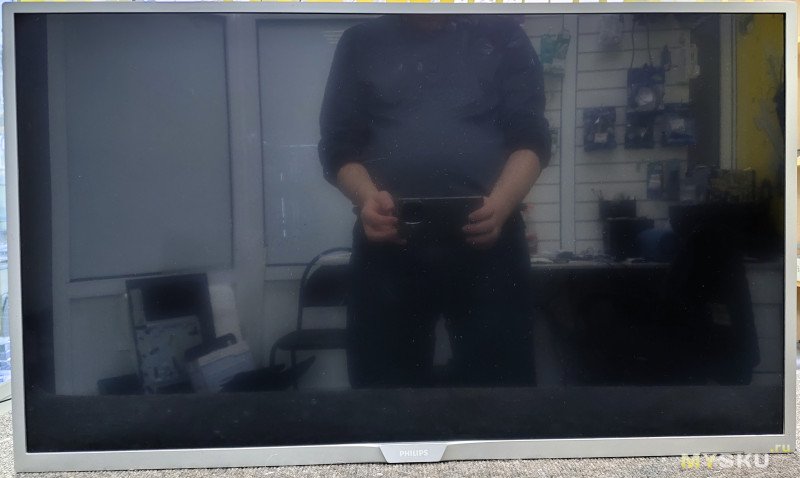

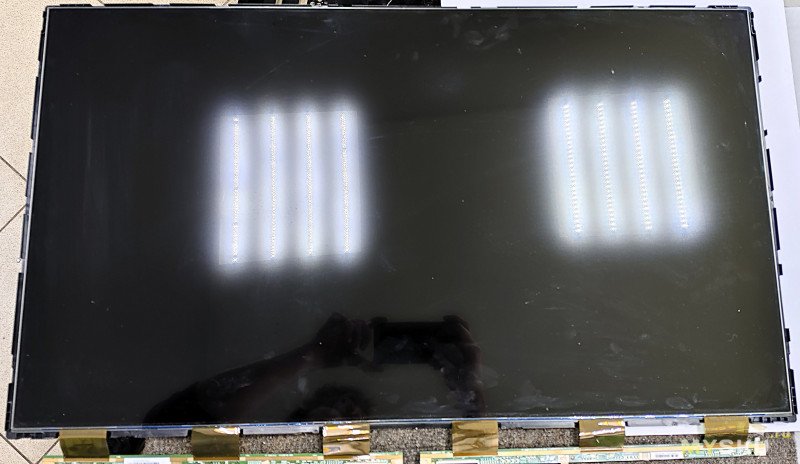

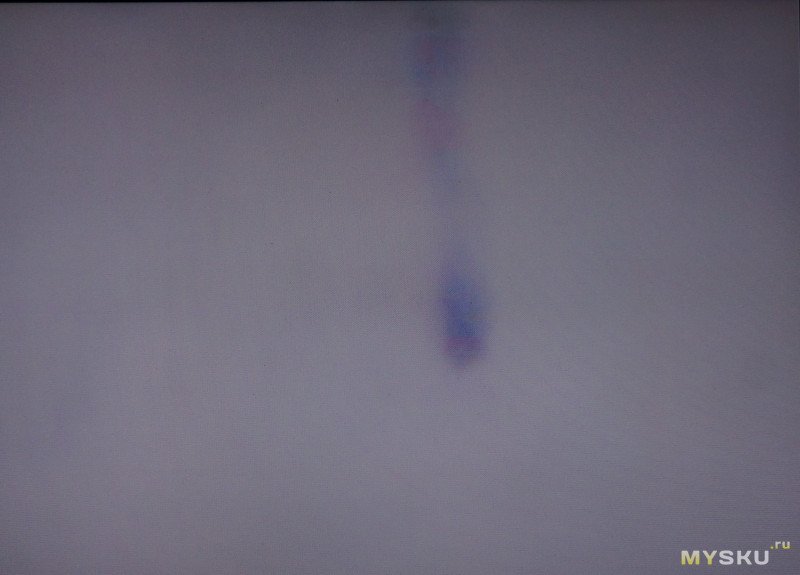

Отказ подсветки в ЖК-телевизоре — самая распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов (их вздутие).

В данном обзоре я расскажу и покажу процесс разборки и замены светодиодной подсветки в телевизоре PHILIPS 32PFT5501/60

Телевизор произведен в апреле 2016 года — 9 лет неплохой срок, если конечно он регулярно работал, а не включался раз в неделю).

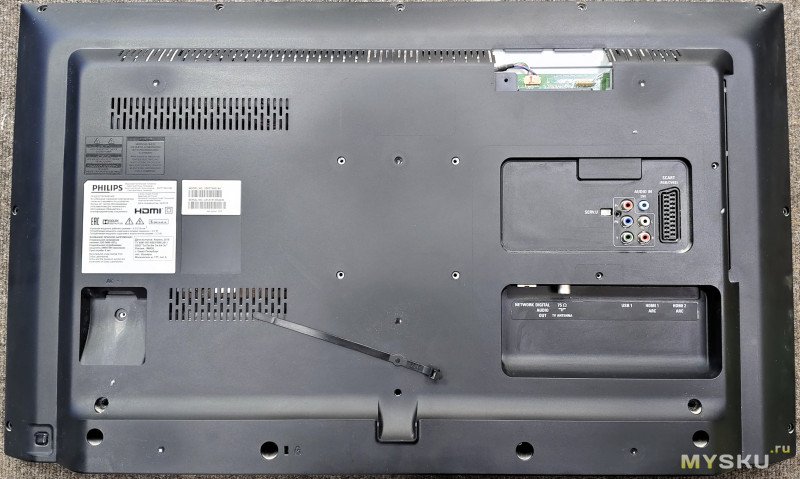

Разберем телевизор. Располагаем его экраном вниз на ровно поверхности, откручивает винты, удерживающие заднюю крышку. Перед снятие снимаем маленькую крышку, под которым расположен коннектор (правый) на плате с подключенным проводом на кнопки — отключаем его.

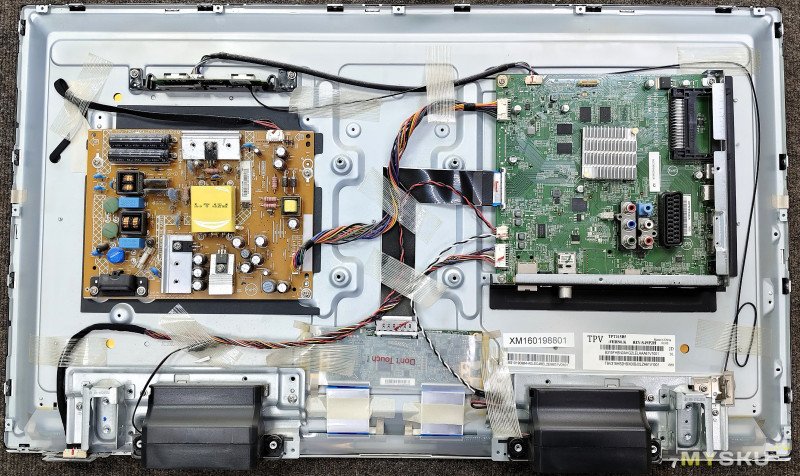

Снимаем крышку, а под ней 3 платы — блок питания, системная плата и t-con плата

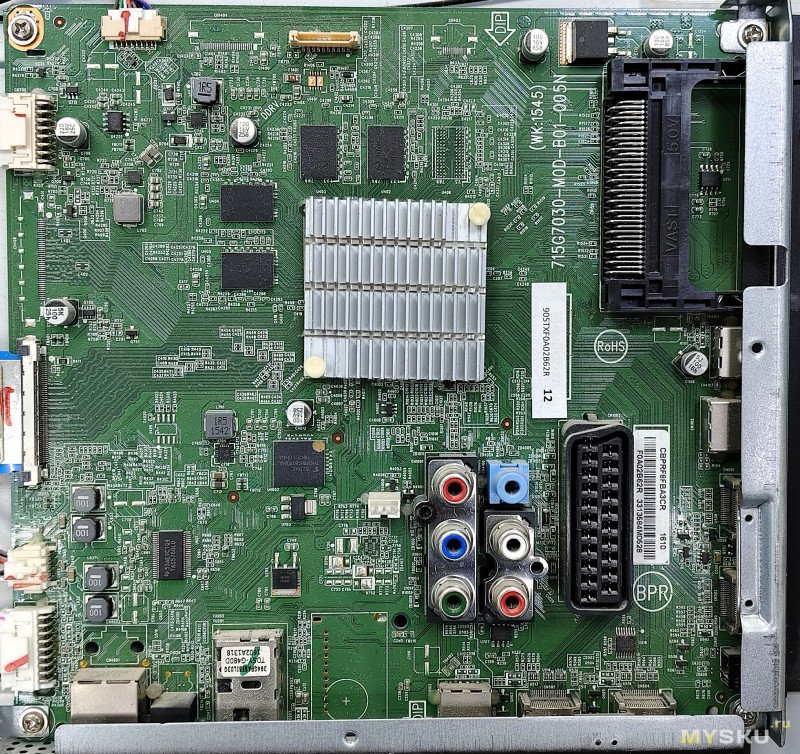

Системная плата с маркировкой 715G7030-MOD-B01-005N

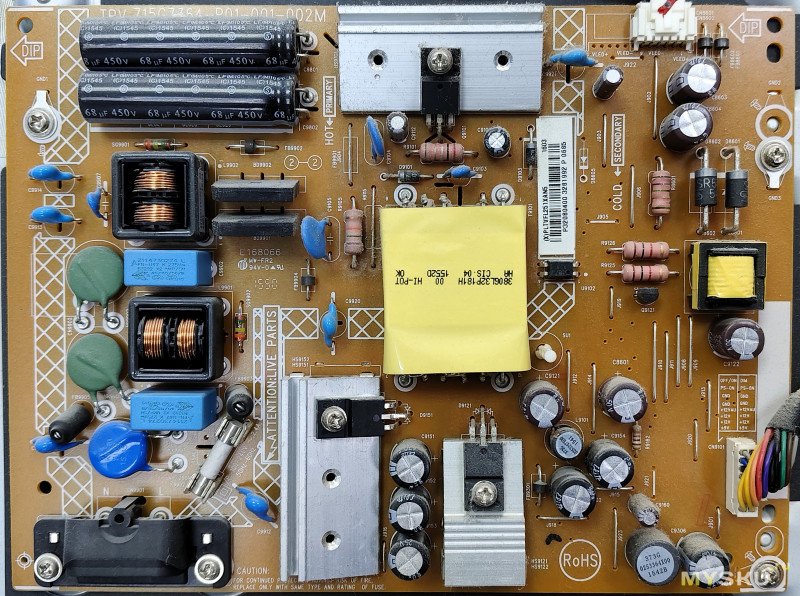

Блок питания 715G7364-P01-001-002M

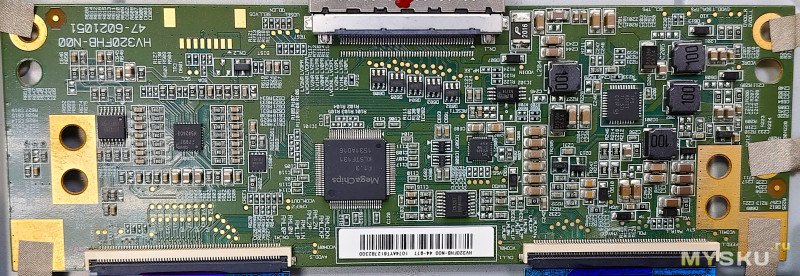

T-CON HV320FHB-N00

Далее снимаем динамики и крепление для них. Другие платы я не стал снимать (вроде), они мешать не будут.

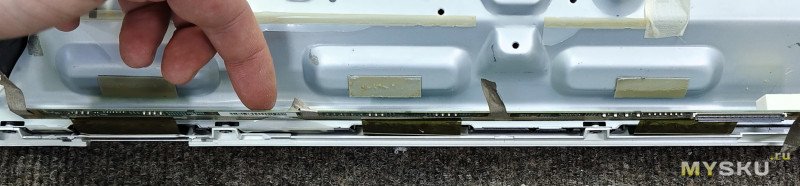

Снизу отклеиваем защитную плёнку платы матрицы, приклеенную к корпусу. Отключаем шлейфы от  t-con к матрице и отклеиваем от корпуса платы матрицы. Они держатся на двухстороннем скотче — для размягчения клея используем спирт или бензин Калошу.

Переворачиваем телевизор и снимаем переднюю пластиковую рамку. Она держится на винтах.

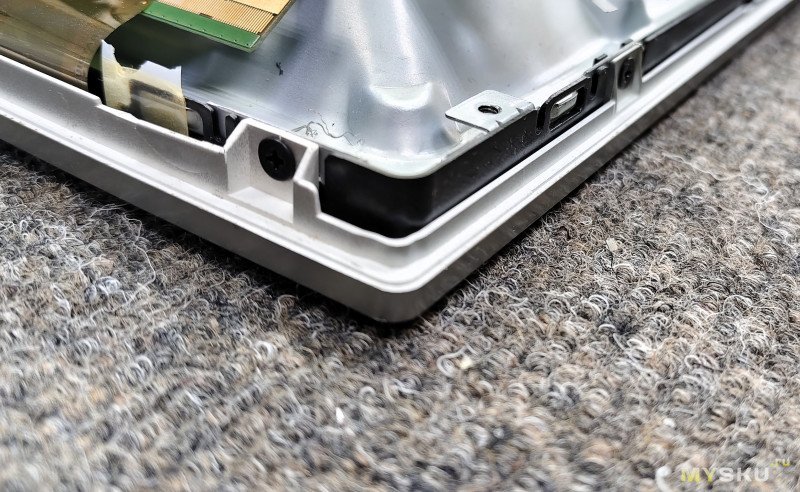

Аккуратно с этой рамкой — пластик хрупкий. Я забыл открутить один винт и при снятии рамки она треснула, хотя сил совсем не прилагал. На других телевизорах он намного крепче и эластичнее. Пришлось делать скидку, ну да ладно) Хотя возможно владелец ничего бы и не заметил, если бы я не сказал, но совесть и всё такое...

В общем сняли рамку.

Демонтируем матрицу. Отщелкиваем по краям крепления рамки, на которой лежит стекло, поднимаем её и переносим на свободное место.

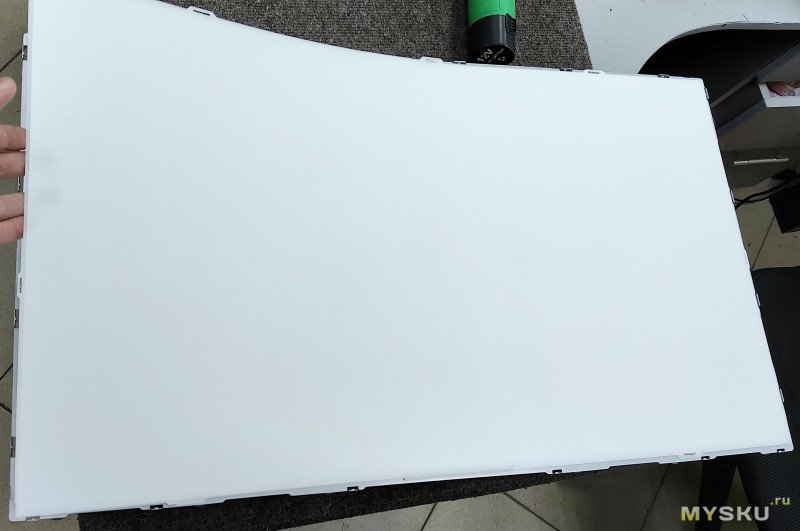

Извлекаем рассеивающие свет элементы, на составляющие не разделяем

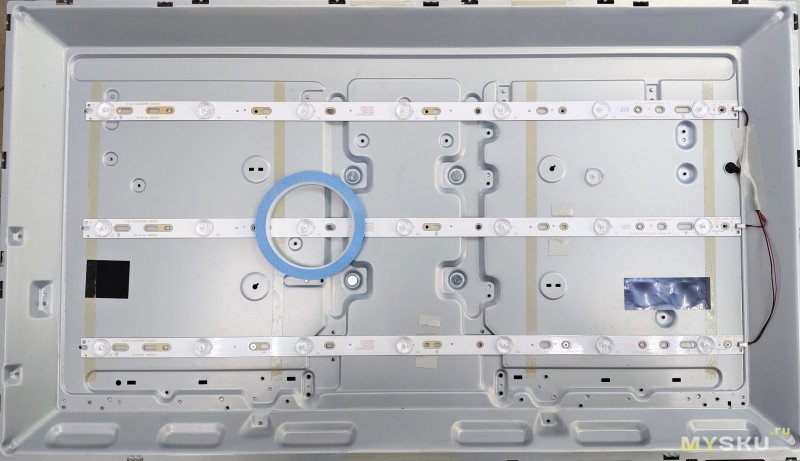

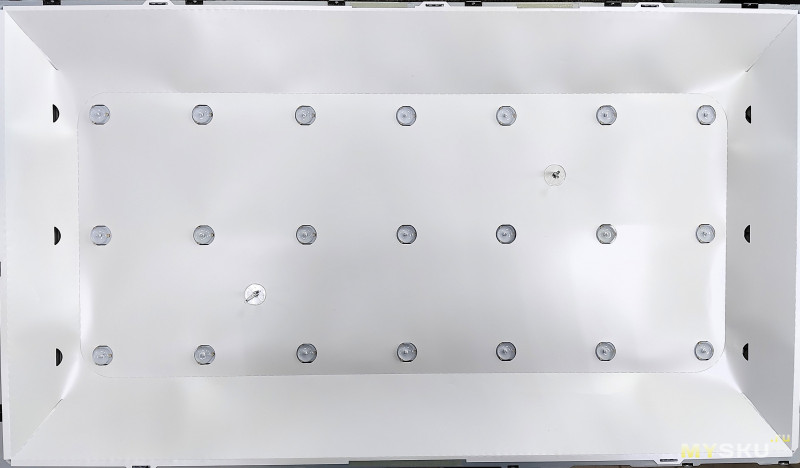

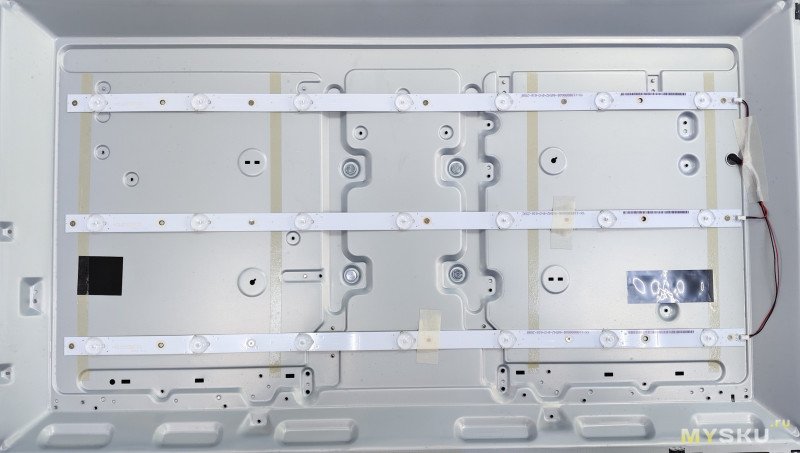

Подсветка — 3 планки по 7 светодиодов (напряжение светодиода 3v). Маркировка LB32080

Под замену на озон заказал по модели тв новые планки. Откручиваем винты планок, снимаем их и ставим новые. Под каждый светодиод я подклеил теплопроводящий двухсторонний скотч для улучшения теплоотдачи на корпус.

Собираем телевизор в обратной последовательности. При установке рамки с матрицей проследите, что бы последняя не сдвинулась и все углы и края были в углублении рамки. Если сдвинулось — на стекло не давить! Только приподнимать присоской стекло и двигать.

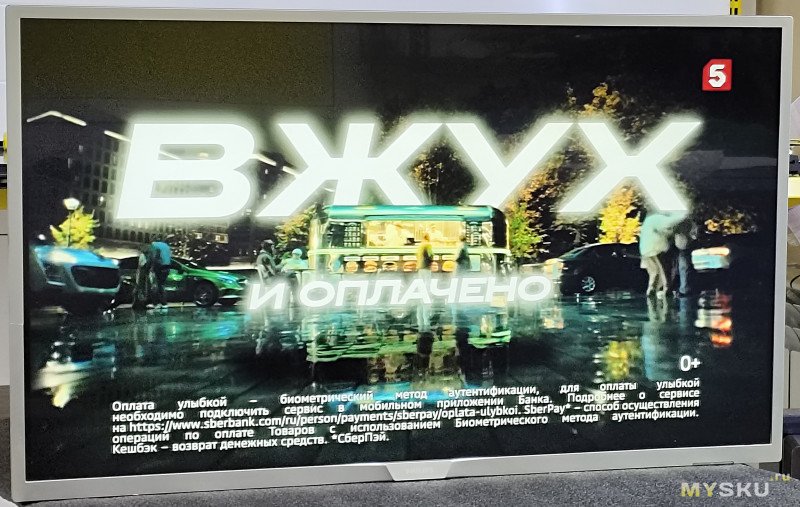

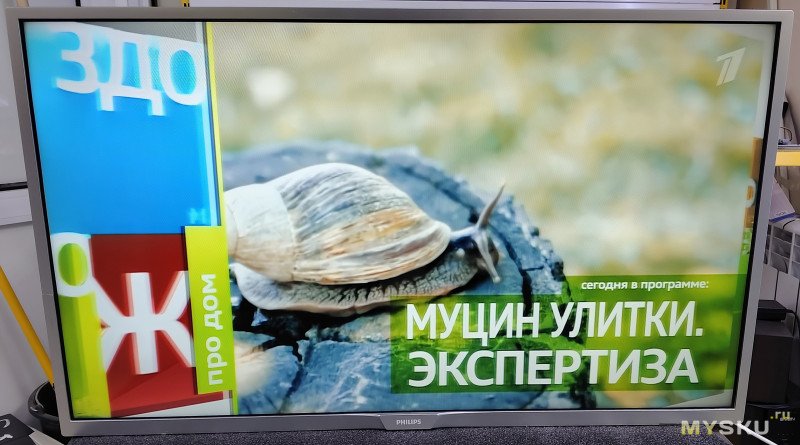

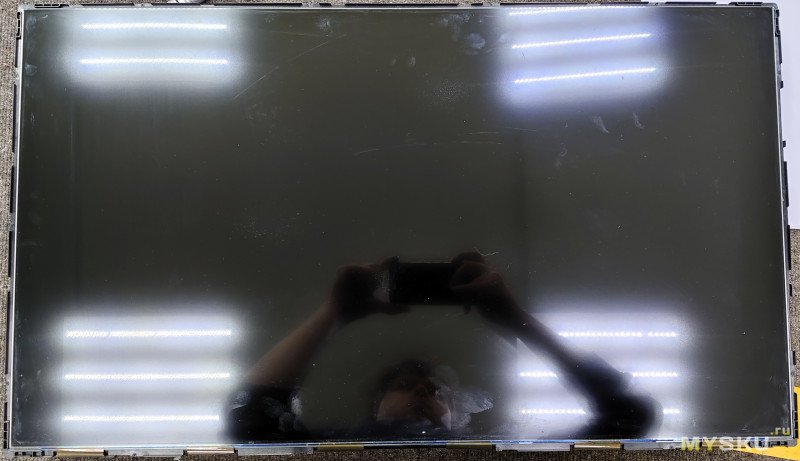

Собрал, включаю и ВЖУХ — все работает без засветов и пятен

Теперь осталось снизить ток на новую подсветку для уменьшения нагрузки на неё и продления её срока службы.

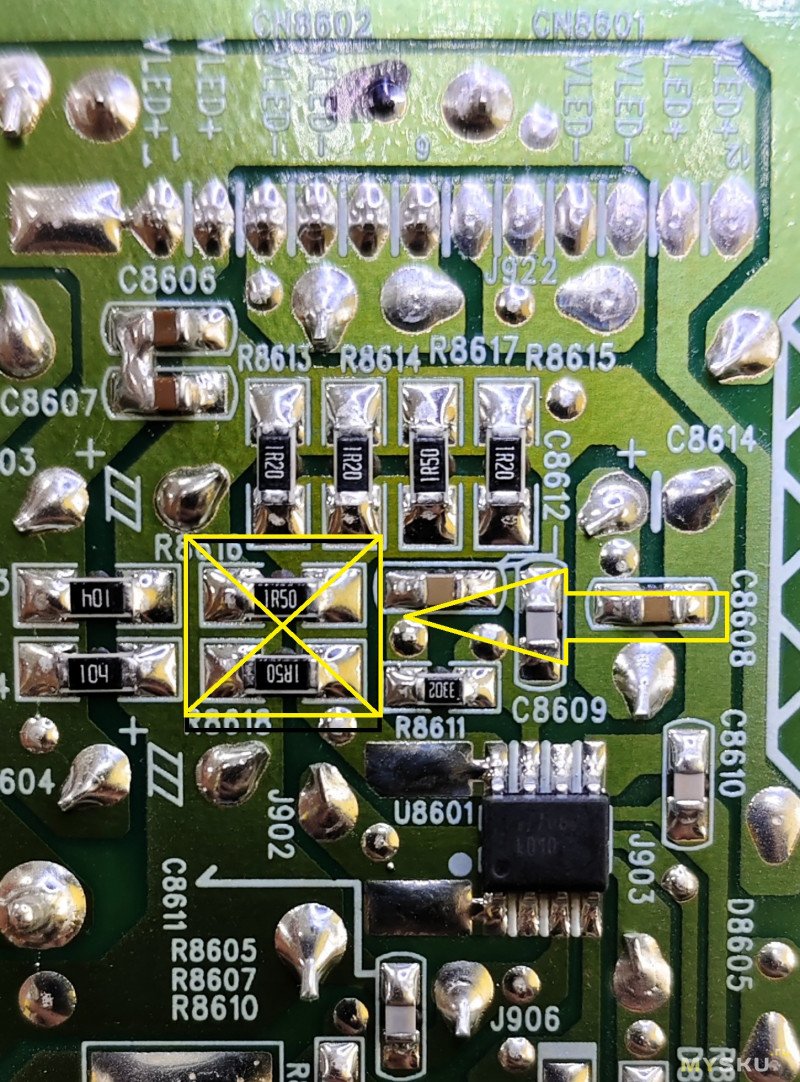

Для этого убираем 2 резистора номиналом 1.5 ом, расположенные с обратной стороны платы рядом с разъемом подсветки. Ток падает на 30% от исходного, яркость снижается незначительно. В хорошо освещенном помещении её недостатка для просмотре я не ощутил.

Но этом у меня всё, спасибо за внимание. Удачных ремонтов!
