Li-ion 1.5В ААА без USB на корпусе. Часть 3. Некий MOGUIMAX, весь из себя загадочный
Заказал на Озоне 1 экземпляр на предмет посмотреть форму разрядной кривой и определиться с чипом. Заинтересовала рекордно низкая цена за 4 шт. — всего 600-650 руб. Если для USB-шных такое периодически проскакивает, то для без-USBшных увидел в первый раз… Но пока почтовый верблюд вдумчиво брел по Великому Шёлковому пути, лоты ААА исчезли с Озона. Варианты АА Li-ion 1.5В без USB еще есть, но вперемешку с Ni-MH (будьте внимательны).
Как всегда:
• посмотрю как оно работает
• загляну внутрь
Для тех, кто пока не совсем понимает о чем идет речь, предлагаю бегло ознакомиться с мурзилкой Li-ion 1.5В — что ты такое? Путеводитель по классу устройств.
Если кратко — это павербанки, которые выглядят как батарейки, но могут прикидываться химическими аккумуляторами.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Что заявлено: 1300 мВтч. Остальное не помню, лоты исчезли. Но это не важно, макетологические фантазии нас не интересуют. ;)

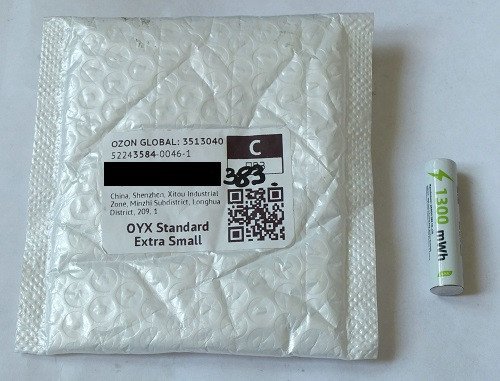

Комплектация минималистична: посылочный пакетик из пупырки + сабж.

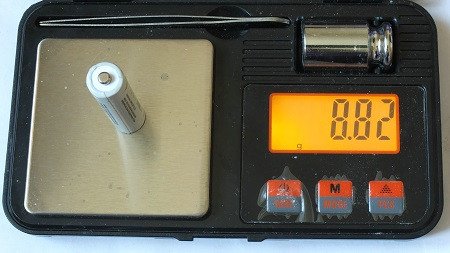

Взвешивание.
8.8 г прямо как у IMUTO (тоже без USB).

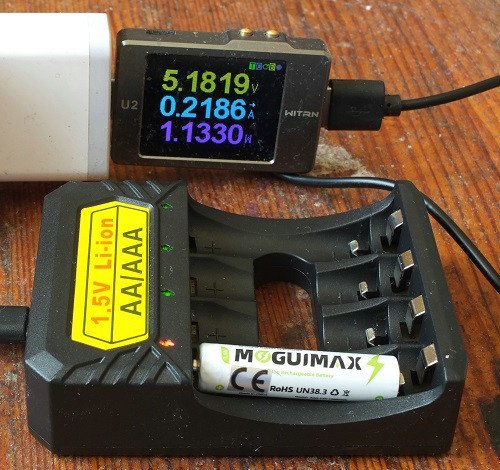

Ток заряда CC 0.22А (нормально).
Отсечка при стандартных ~1/10 СС. Полный заряд занимает около 2 часов с затянутой фазой СС и относительно короткой CV.
Все вполне обычно, предсказуемо и обыденно… Но кто мог подумать, что у системы заряда может внезапно сорвать крышу и она начинает идентифицировать явно недозаряженный внутренний аккумулятор Li-ion 3.7В как полностью заряженный. К счастью, такое происходит не часто (у меня только 1 раз), но печаль в том, что оно может произойти. Подробнее об этом будет ниже.

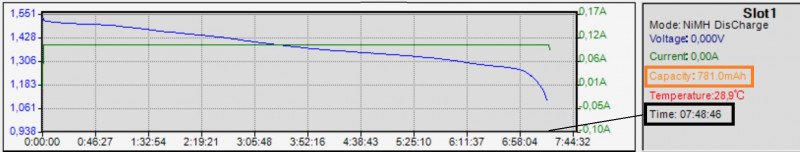

Разряд током 100мА.
Примечание. Напомню, что шкала времени на графиках весьма условна (всегда занижает). График представлен только для показа формы разрядной кривой.
А реальные численные значения мАч и мВтч всегда берутся из лог-файлов.
Вторая (информационная) ступенька отсутствует. Да она там и не нужна, ибо алгоритм разряда — «имитация (эмуляция) Ni-MH».

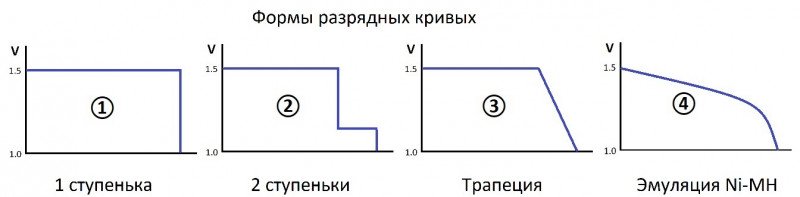

Лично я совершенно не понимаю зачем китайцы придумали столь специфические чипы и в прошлом году начали массовый выпуск вар.№4. Причем, через год-полтора после обкатанного вар.№3. Как по мне, вар.№3 пока остается наиболее вменяемым.
Ибо Li-ion 1.5В покупают из-за этих самых 1.5В (с минимальной просадкой на шибко больших нагрузках).
• Вар.№1 плох тем, что устройство вырубается внезапно, без предупреждения.
• В вар.№2 ввели информационную ступеньку ~1.1В (на больших нагрузках еще ниже). Но куча девайсин уже отрубается до достижения 1.1В. Можно сколько угодно рассказывать, что «это неправильно, так не должно быть», но факт остается фактом.
• В вар.№3 значительная часть энергии (80-90%) передается устройству при 1.5В, а в конце почти линейный спад выступает в качестве предупреждения, что электричество на исходе.
• Тайный смысл вар.№4 мне пока не понятен. Да, есть внятная индикация в процессе всего разряда. Но стабилизацию на 1.5В куда дели? Это же вроде как главная фишка таких девайсин, в основном ради этого и огород городили (имхо).

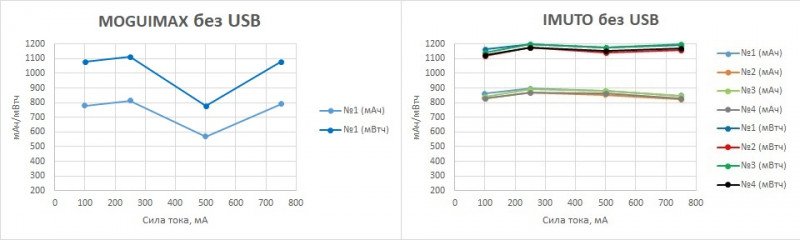

На остальных токах. Справа, для сравнения, результаты, полученные для IMUTO, тоже без USB и с аналогичной разрядной кривой.

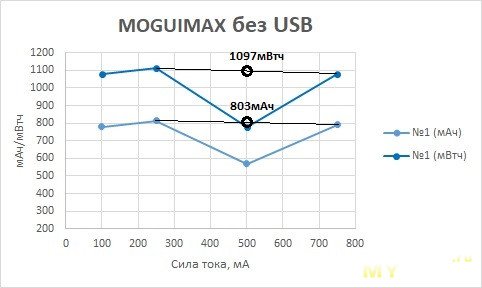

Провал при нагрузке 500мА связан с одной странной странностью. С таким сталкиваюсь впервые.
Я уже закончил разряд на 500мА, закрыл утилиту-регистратор и только потом понял, что забыл записать окончательные результаты. Значит, мыло-мочало начинай сначала. Полностью зарядил «аккумулятор», вставил оный в МС3000 и с удивлением обнаружил, что вольтметр ЗРУ показывает 1.40В. Причем, все 3 циферки — точные, я проверял Флюком. На самом деле, МС3000 делает замер Х.ХХХ, а потом корректно округляет.
У полностью заряженного MOGUIMAX должно быть НРЦ 1.52...1.53В. Опять ставлю на зарядку — не заряжается, ибо вроде как заряжен. 1.40В не меняется. Тогда пошел окольным путем: подразряжаю минут 10 и ставлю на зарядку. В результате — 1.42В.
Еще раз тоже самое. 1.44В.
И еще раз. 1.46В.
Я плюнул и снял полную разрядную кривую.

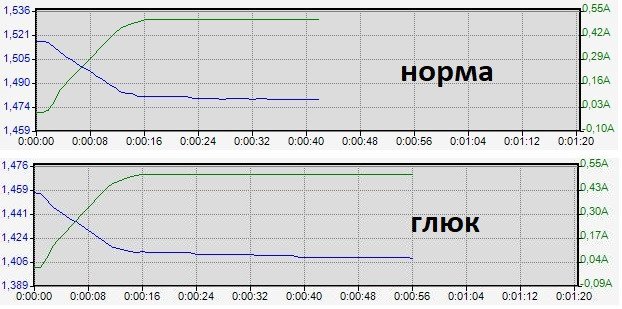

А это ее начало и сравнение с тем, как оно должно было быть по нормальному:
По моим прикидкам (даже после того как я «подкачал» с 1.40В до 1.46В !) потеря емкости и энергоемкости ~30%.
И это именно потеря емкости, а не глюк а-ля «должен давать на выход 1.53В, но меня вдруг торкнуло и я выдаю ~1.4В...» ***
Но самое удивительное — полный разряд этой красоты до отключения при 1В подействовал животворяще. И сабж опять стал заряжаем до НРЦ 1.52...1.53В.
У меня пока нет никаких рациональных объяснений данного явления.
Вскрытие показало, что внутри все точно так же как у IMUTO.

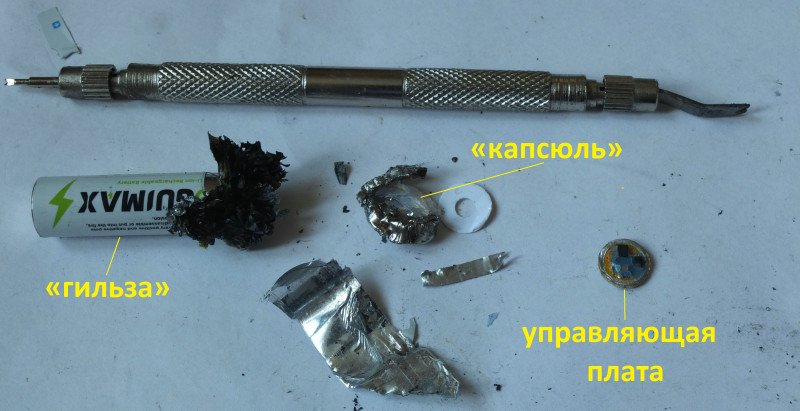

Камера-«гильза», заполненная электролитом со скруткой Li-ion 3.7В + «капсюль» с управляющей платой внутри:

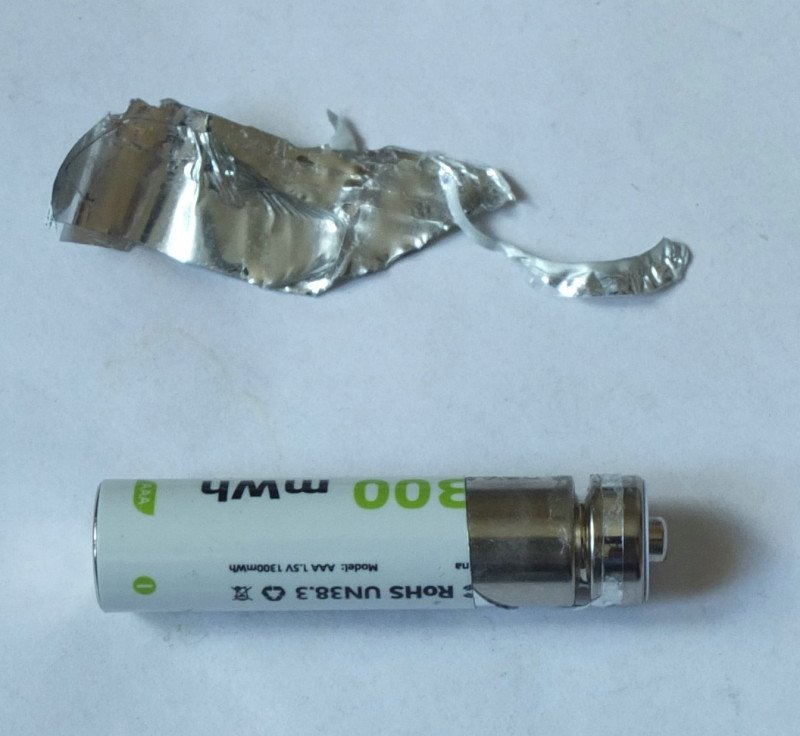

Скрутку вытащить из «гильзы» не удалось. Пытался подцепить, но только распотрошил.
Управляющую плату извлечь из «капсюля» можно. Но с трудом, ибо она завальцована.
И опять облом — маркировку чипа разглядеть не удалось.
Первоначально было непонятно, какой из черных прямоугольников чип, а какой — дроссель. Оказалось, что нижний — это чип, ибо он тоньше и через слой компаунда проглядывают ноги:

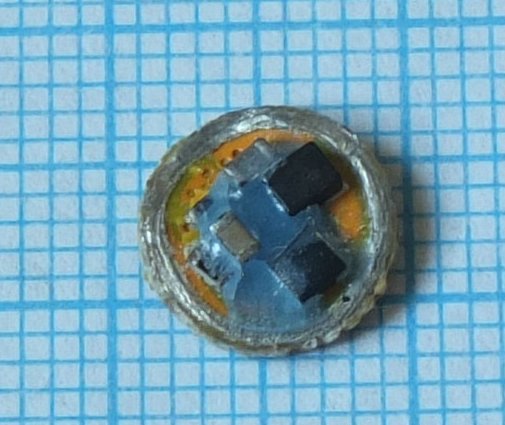

На фото видно, что я сковырнул большую часть компаунда с чипа. Какие-либо надписи отсутствуют.
В целом все стандартно: чип, дроссель, 2 конденсатора, 2 резистора.

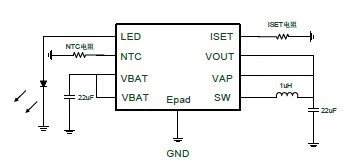

Из какого-то даташита:
• Светодиод опять зажилили. Теперь это модно. Сильно затрудняется использование одной из главных фич без-USBшных Li-ion 1.5В — тупо кинуть на электроды 5В и ждать пока красный огонек не погаснет (или станет зеленым). А зарядных боксов, брендированных как MOGUIMAX, я не нашел ни у нас, ни на Алё-экспресс. Понятно, что подойдет любой. Но наличие светодиодной индикации было бы мудрым макетологическим ходом. Как у ПАЛО, во времена, когда без-USBшные Li-ion 1.5В только появились и проходили стадию раскрутки.
• Если не ищете приключений, то пока имеет смысл покупать что-то более распространенное, типа IMUTO. Но не забывайте, что у той Имуты разрядная кривая тоже имеет вид «эмуляция Ni-MH». Китайцы теперь ее будут пихать куда не попадя. Видать, оптовые цены на чипы с такой логикой сейчас шибко вкусные для ОЕМ-производителей.
• Как было показано выше, чипы с такой логикой могут совершенно необъяснимо чудить при заряде (недозаряжать литий-ионную ячейку). При этом чип не сдыхает, остается полностью рабочим. Полный разряд до отключения встроенным контроллером возвращает систему в стандартное состояние. Пока это единичный случай, но такое может произойти…
А самое веселое, что опять осталась неизвестной маркировка чипа. ОЕМщики шифруются — затирают надписи и заливают электроизоляционными компаундами.
Всего доброго.
