Li-ion аккумуляторы с 1.5В на выходе. Теперь без USB-порта

В предыдущих статьях (первая, вторая, третья) по ААА Li-ion 1.5В с простой и незамысловатой зарядкой через USB, комментаторы неоднократно указывали, что наличие USB-порта на банке ААА заметно уменьшает емкость устройства и вообще если и покупать такие штуковины, то без USB. Другими словами, как бы «заряжаемые снаружи». Тем паче, что такой вариант (без USB) присутствует на рынке уже как минимум лет 5-6 и у кучи китайских «брендов».
Этот момент меня заинтересовал и я решил посмотреть, как такое выглядит живьем. А заодно и заглянуть внутрь.
15-ой годовщине первого обзора на Муське посвящается. Так сказать, в преддверии и в ознаменование.
«Долгая и многая лета» всем еще оставшимся и недавно присоединившимся.

Что купил

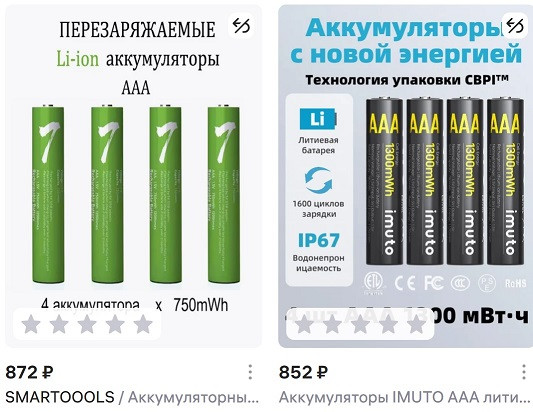

Были выбраны два набора ААА Li-ion 1.5В по 4 экз. (меньшее количество не бывает в продаже, можете не искать) от вендоров, имеющих минимум негативных отзывов и при этом относительно недорогих.
IMUTO
SMARTOOOLS

---

Хотел еще добавить весьма популярный LOTKEE и весьма непопулярный, но вездесущий PALO. Но не хватило денежных знаков на удовлетворение собственного любопытства.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Как такое заряжать в отсутствии USB-порта

Это основной затык у внезапно купивших, ибо они зачастую просто не понимают что купили.

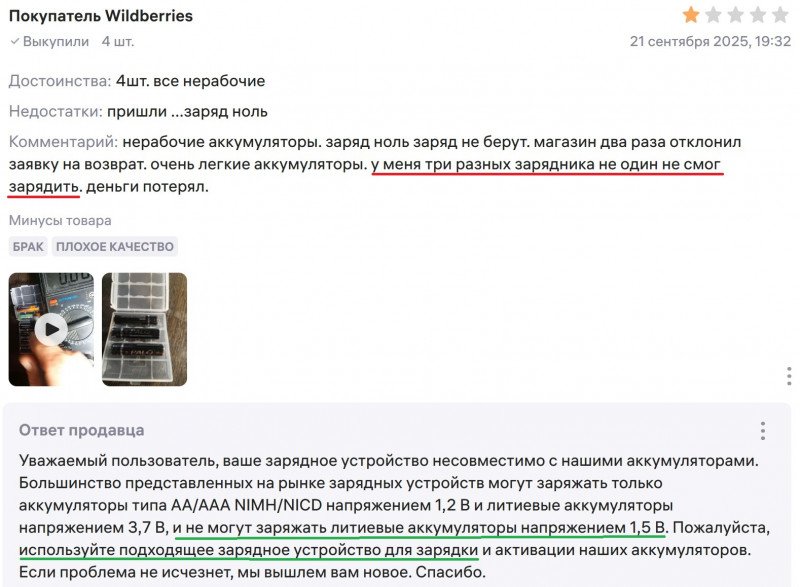

Как пример, один из отзывов весьма недовольного покупателя:
Из другого отзыва:

Недостатки:

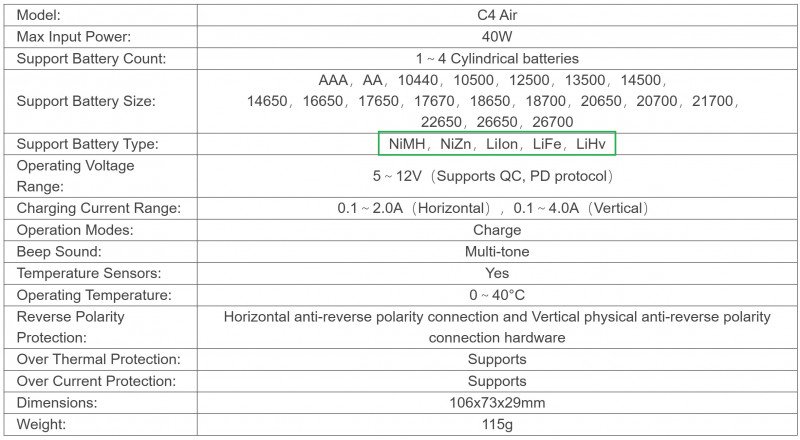

Индивидуальный протокол зарядки, не все даже умные зарядки могут их не заряжать, вот то что может с протоколом Li-ion 1.5v (Liitokala Lii CH4,Xtar L4 pro ,Xtar VX4 ,VariCore ALL4)всем добра и удачных покупок.

Короче, заряжают все, у которых заявлена работа с «Li-ion 1.5v» в явном виде. И не только всякие там Xtar, VariCore и некоторые Калы.
Но не суть.

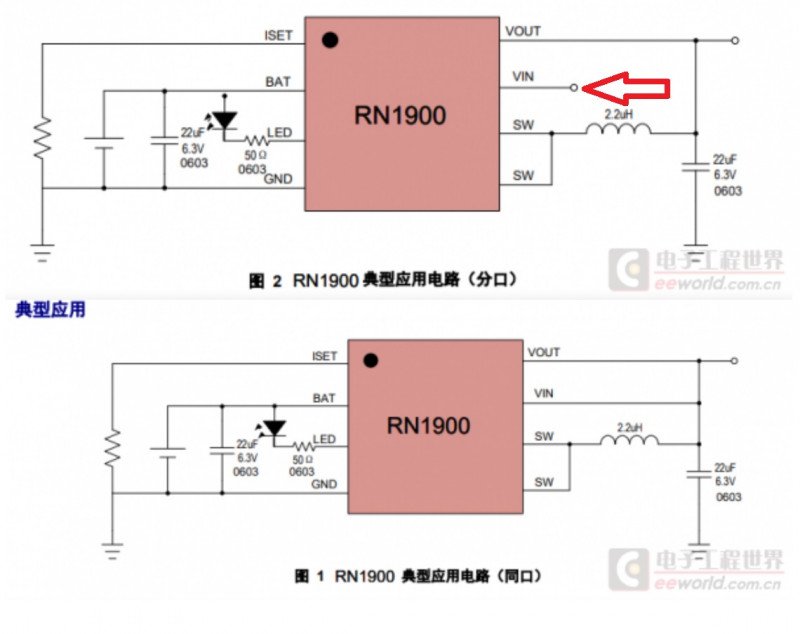

На самом деле, для того, чтобы зарядить такую красоту, достаточно просто подать на контакты акку ~5В постоянного напряжения. Участие какого-либо «интеллектуального» зарядного устройства в самом процессе зарядки вообще не требуется. Процесс протекает под мудрым руководством чипа, встроенного в сам девайс Li-ion 1.5v.

---

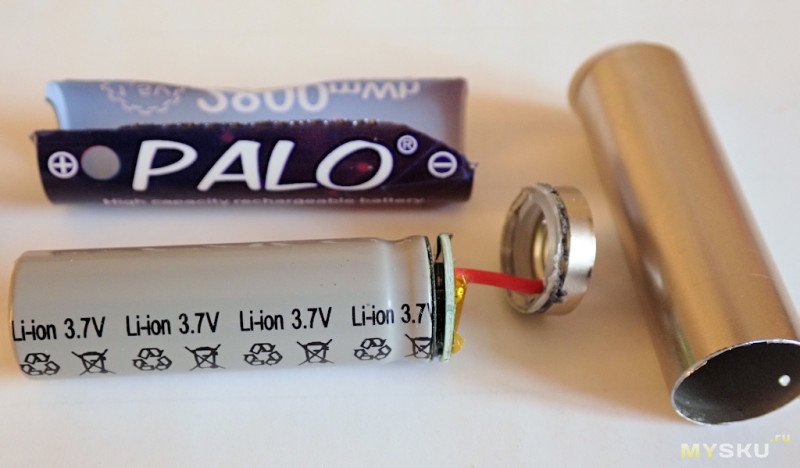

Как пример. Я смотрел видео-1 5-летней давности, где один товарищ получил с Али акку PALO, и как раз 1.5v без USB-порта. Продавец, предполагая что у многих покупателей возникнут проблемы с зарядкой незнакомого устройства, в качестве подарка вложил в посылку уникальную, специализированную, интеллектуальную зарядку. И продавец не ошибся — посмотрите видос-1. Товарищ так ничего и не понял, но волшебная шайтан-зарядка работает.

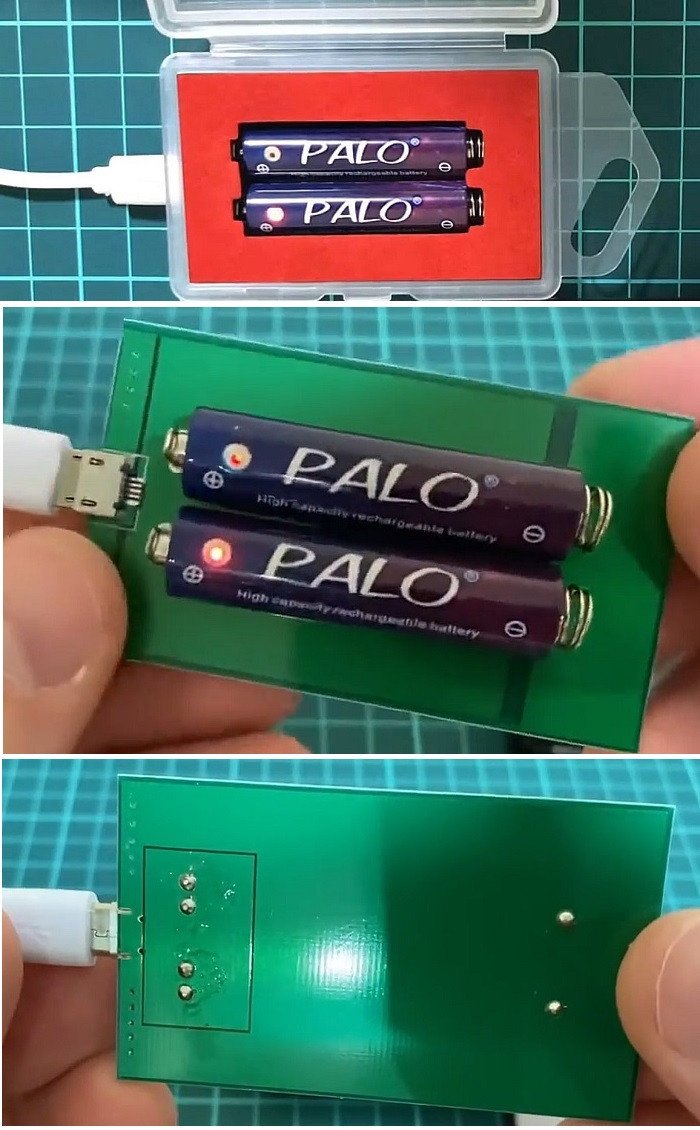

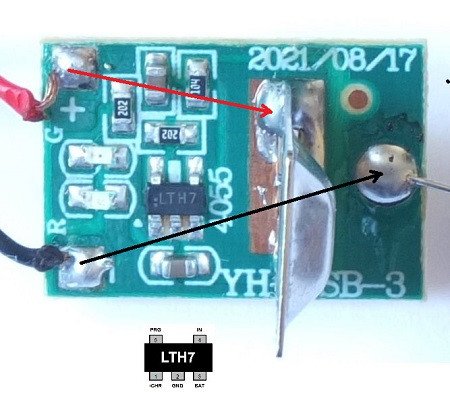

Что же собой представляет та уникальная, специализированная, интеллектуальная зарядка? Далее — кадры из другого видео-2 и тоже 5-летней давности.

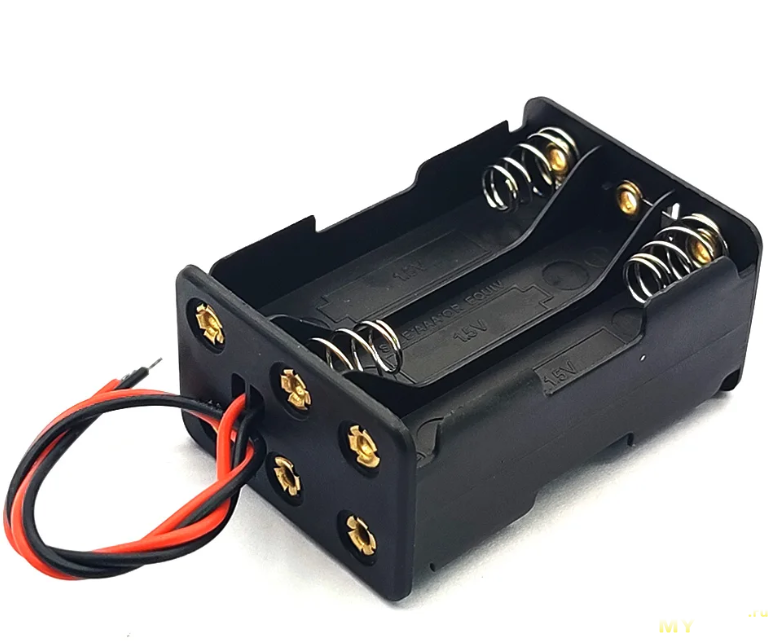

Обычная пластиковая коробочка, в которой вспененная вставка с вырезом, а под ней…
… ну вы сами видите всю уникальность и интеллектуальность той зарядки.

В видео-2 меня заинтересовал один момент: разность потенциалов на контактах была 4.65В (за счет всяко-разных падений напряжения), но PALO-1.5v таки заряжались. Значит, можно подавать несколько ниже 5В, вот только насколько? Думаю, минимальное напряжение для начала заряда определяется встроенным контроллером.

---

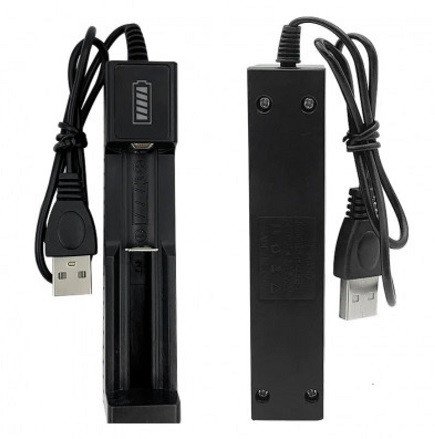

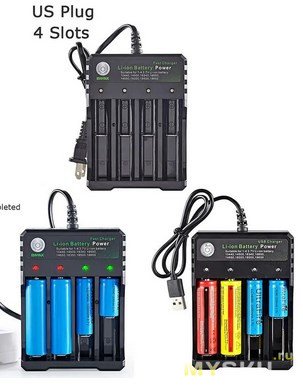

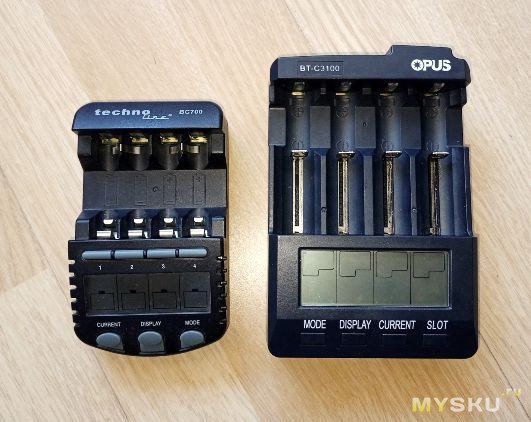

Для зарядки я использовал пару держателей от самых дешевых и примитивных ЗУ для Li-Ion, оставшихся после этой статьи.
Сами по себе ЗУ для «обычного» Li-ion сабжевые Li-ion 1.5В заряжать не могут (на выходе — максимум 4.2В).
Но в данном случае это легко поправимо. Выкрутить 4 винтика-самореза, перебросить "+"/"-" на контактные площадки и закрутить винтики обратно — дело нескольких минут.
Для индикации окончания заряда я использовал USB-доктор, т.к. оба рассматриваемых комплекта Li-ion 1.5В без USB-порта не имеют никакой световой/цветовой индикации.
Пять лет назад PALO-1.5v были с красным светодиодом, который мигал в процессе зарядки, а после ее окончания светил непрерывно (см. выше). Но, похоже, теперь это стало не модным.
Конечно, по-хорошему, для такого варианта Li-ion 1.5В желательно использовать простейшее ЗУ с минимальной индикацией.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

IMUTO (без USB)

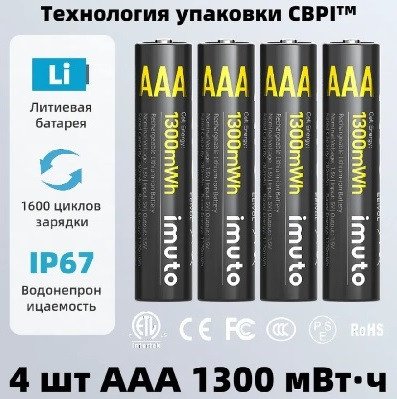

Что заявлено

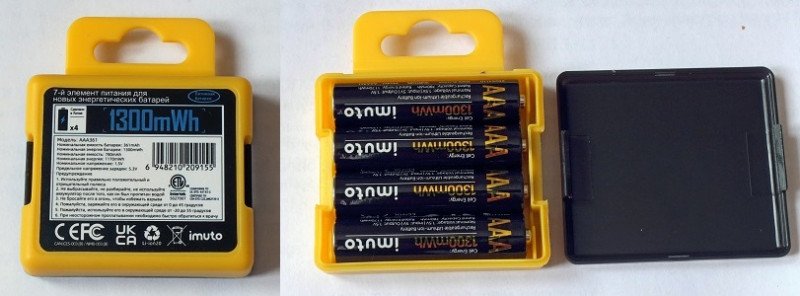

Никакого блистера. Все упаковано в прикольную пластиковую коробочку со съемной крышкой. Лучше бы крышка была откидной, ибо так удобнее (ИМХО).

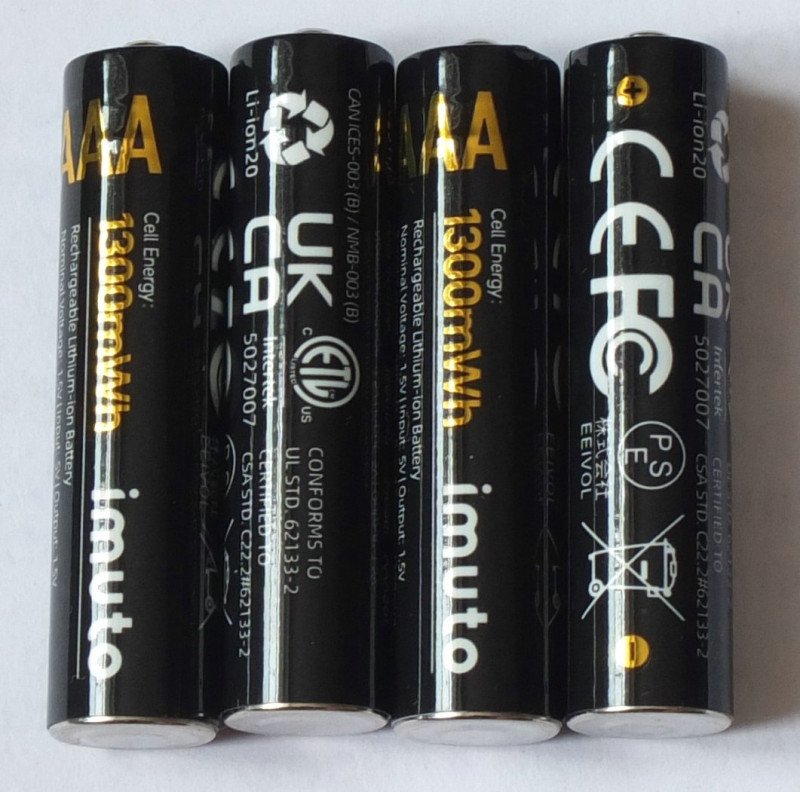

Наклейки на банках увешаны значками соответствия всего и всему, что [по мнению вендора] должно вселять уверенность в завтрашнем дне ©.

Взвешивание.

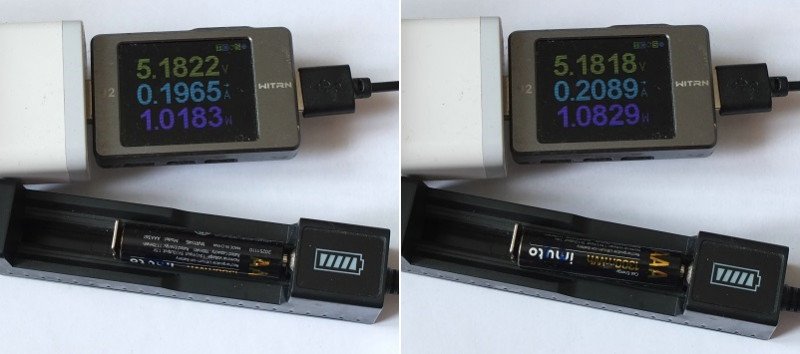

Макс. ток заряда (режим СС) гуляет от банки к банке и составляет ~200мА. На картинке — крайние значения для 4 подопытных.
Почему такое бывает — будет объяснено ниже (см.Smartoools).

В режиме CV отсечка по току при 30-40мА.
Полный заряд занимает около 2 часов.

---

Разряд током 100мА.
Примечание. Шкала времени на графиках весьма условна (всегда занижает). В любом случае, реальные численные значения мАч и мВтч вытягиваются из лог-файлов.
И вот он, первый сюрприз: разрядные кривые эмулируют поведение некого химического источника тока. Но это не Ni-MH. Это скорее похоже на Na-ion (часть 9).

---

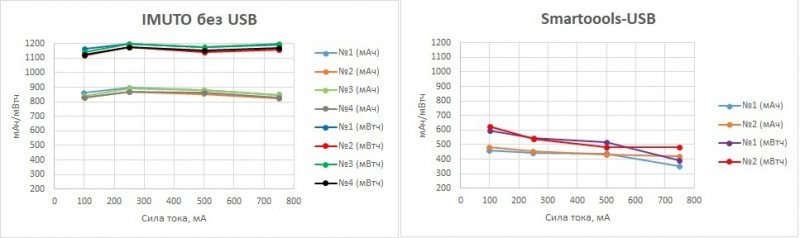

На остальных токах. Справа, для сравнения, результаты, полученные для USB ААА Smartoools.
Напомню, что USB ААА Smartoools мне пришли с чипами IP5167, имитирующими разрядную кривую Ni-MH. ОЕМ-поставщики Smartoools с прошлого года начали их бессистемно использовать то в АА, то ААА. Так что разрядные кривые однотипные, ниспадающие, без всяких там ступенек (основная на 1.5В + информационная 1.1В).

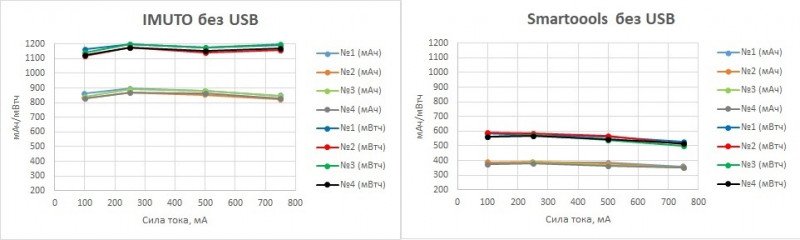

И, совершенно неожиданно, двукратный выигрыш IMUTO! Хотя, из чисто геометрических соображений ожидалось ~25-35%.
Но не спешите делать далеко идущие выводы. Впереди еще Smartoools без USB. ;)

---

Нашел интересное немецкое видео. Нет, это не то что вы подумали.

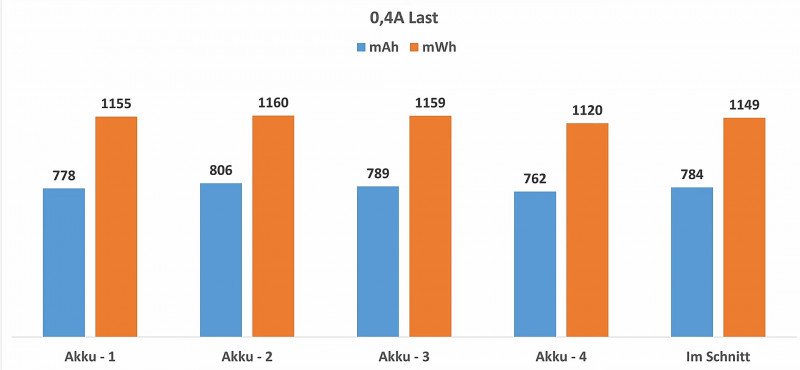

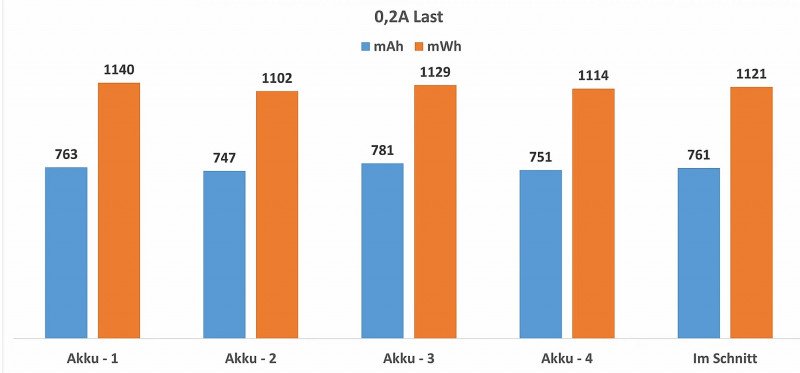

Это как раз по сабжевым IMUTO ААА без USB: Gute Lithium AAA Akkus im Test von iMuto mit praktischer Ladebox.

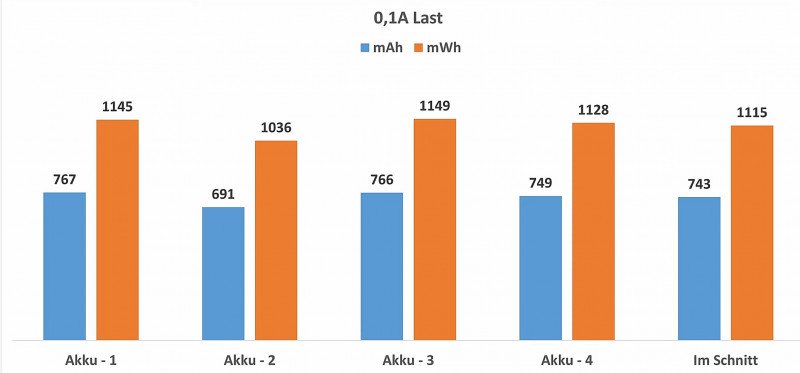

Товарищ тестировал 10 мес. назад такой же комплект и тоже на МС3000.

«Обычная» емкость (мАч) и энергоемкость (мВтч) получилось несколько меньше измеренных мною.
Но самое интересное в другом.
На диаграммах Y(мВтч):X(мАч)=1.5:1
Значит, в его комплекте IMUTO были с чипами, дающими классические разрядные ступеньки, а не ниспадающие кривые. Отсюда следует, что свистопляска с чипами, определяющими характер кривой, затронула не только Smartoools, но и ту Имуту. А скорее всего и весь сегмент китайпрома, занимающийся такой продукцией (с USB или без — по барабану). Ибо производственных линий не так уж и много, а ихних заказчиков (вендоров) — явно больше сотни.

Потроха

Что же там за мелкосхема, генерирующая столь забавные разрядные кривулины?
Разобрать (разодрать) удалось, но…

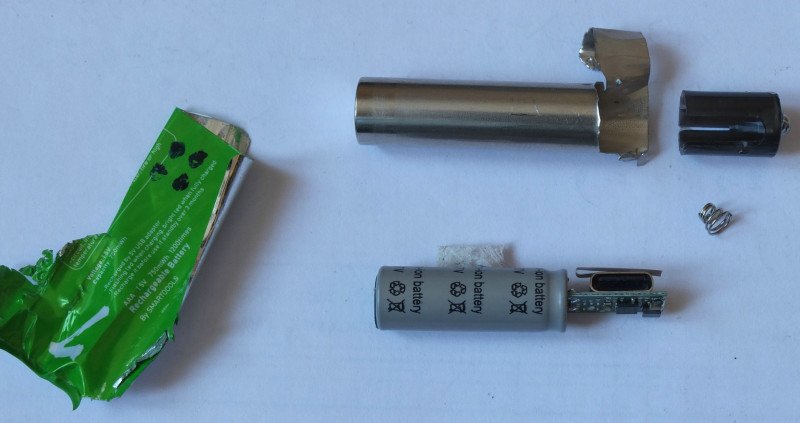

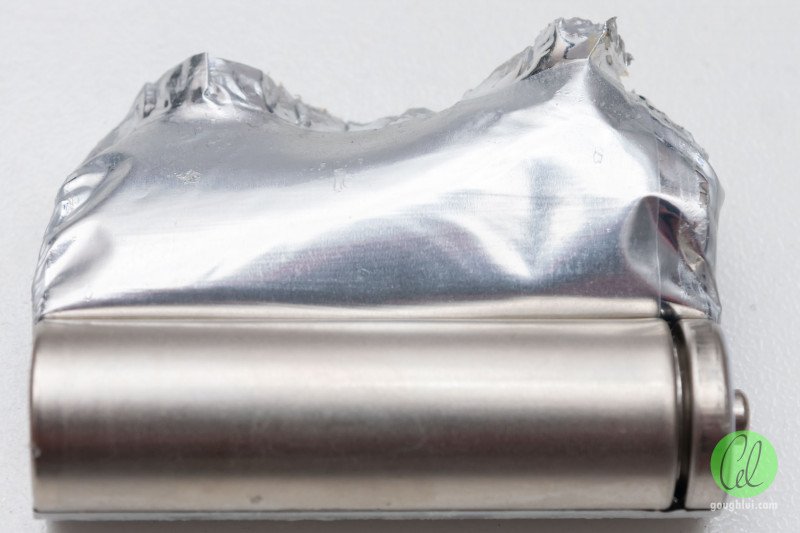

Под на клейкой все это выглядит примерно*** вот так:

***Фото взято отсюда. Автор разбирал АА-вариант IMUTO. До компонентов управляющей платы он не добрался.

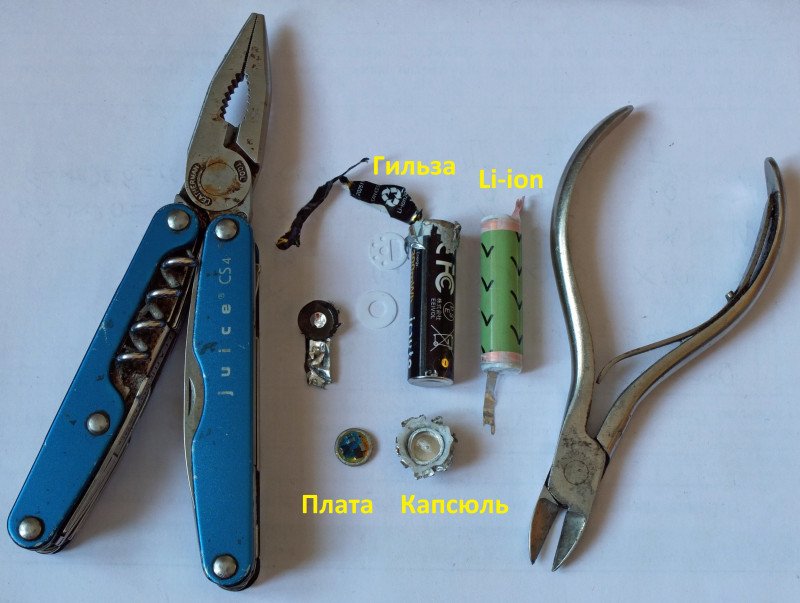

Устройство состоит из двух частей:
• длинной «гильзы» со скруткой Li-ion
• маленького «капсюля» с управляющей платой внутри
«Капсюль» присобачен к «гильзе» почти намертво. Но длительное раскачивание пассатижами все-таки приводит к отделению одного от другого.
Желтая плата заштампована в «капсюль», видна только ее обратная сторона, на которой нет компонентов.
Дальше идет нудное извлечение платы при помощи маникюрных бокорезов, которыми я в прошлом дербанил CR2032 на предмет лития.
Сам чип оказался залит клеем, под которым ничего не видно (китайцы шифруются).
После срезания клея ножом и промывки спиртом удалось разглядеть что-то типа IF236… Поиск ничего не дал. Тайна осталось нераскрытой.

Кстати, скрутка Li-ion находится в трубке, открытой с обоих сторон. Растворитель летит и пахнет уже в начале разборки.
Вообще чувствуется, что все это сделано на неком серьезном производстве, в отличии от всего того, что было разобрано в предыдущих частях.

Про зарядные боксы (коробки) от IMUTO и других

На самом деле, незамысловатый способ зарядки, использованный автором — это далеко не лакшери, и некрасиво, и вообще фу быть таким. Ежели достаточно часто-регулярно заряжать Li-ion(1.5v) без USB, надо как-то облагородить сей процесс.

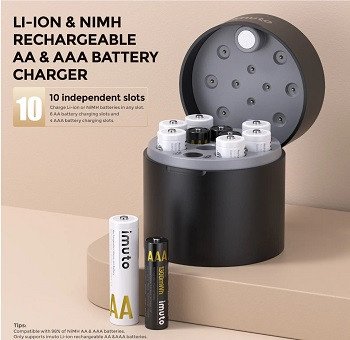

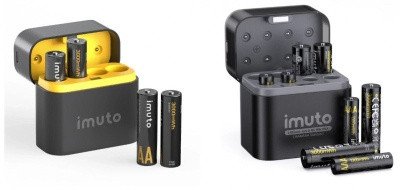

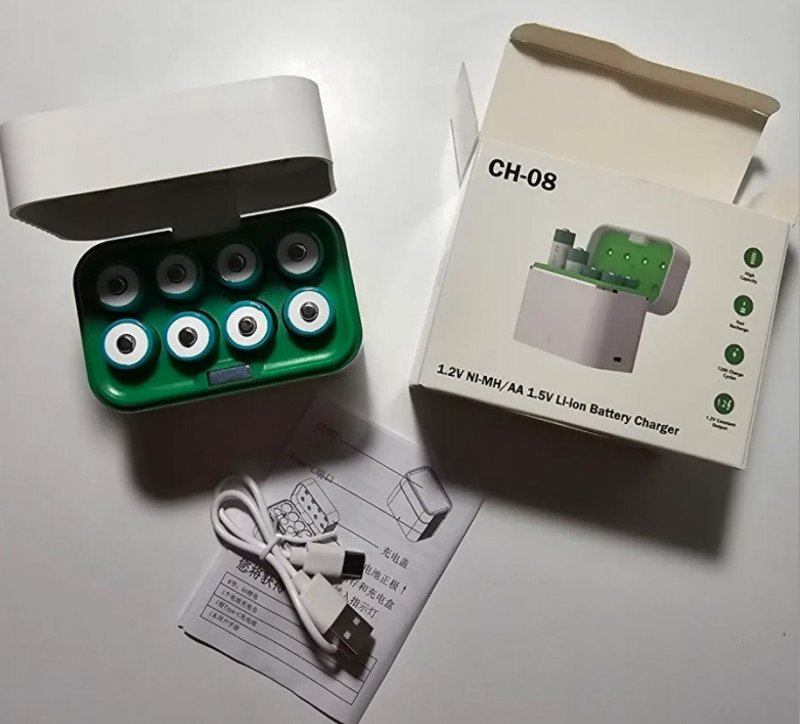

Для этого дела IMUTO предлагает использовать прикольные специальные боксы (коробки) на магнитных защелках и с индикацией под 4 или 8 акку. В широком ассортименте.
Если 4 в ряд, то под один типоразмер: АА или ААА. Если 8 в 2 ряда, то возможны варианты:
• все для одного размера
• один ряд для АА, второй — для ААА.

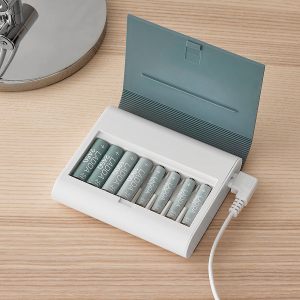

Есть даже круглый вариант.
И почти все они представлены на наших маркетплейсах.
Так что при заказе торопиться не надо;)
Более того, если вы любите заказывать на Али, то найдете кучу аналогов:
NOHON, PALO, PUJIMAX, Koonenda, PHOMAX и т.д.
Думаю, все они будут работать с любыми Li-ion(1.5v) подходящего размера. Ибо единственное их предназначение — тупо подать ~5В на контакты***. Себестоимость таких устройств смешная, а маржа стремится к звездам. Зато стильно-модно-молодежно.

***Правда, существуют и более универсальные варианты. Но я заряжать «никель» в такой штуковине, наверное, не стал бы.
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Smartoools без USB vs Smartoools с USB

Что заявлено у продавца:
Китайцы опять наслесарили: вес заявлен для АА, но изображен сабжевый ААА, ибо у них это «седьмёрка».
Для справки: «белый» Энелуп АА весит 27 г, ААА — 13 г. Аналогичные ААА-девайсины с портом USB, которые я ковырял, имеют массу ~7 г.

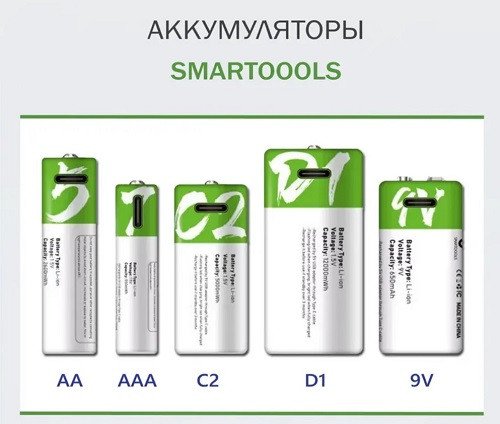

Но самое веселое, что потом я все-таки догадался зайти на smartoools.com и не обнаружил такого продукта. В тамошнем каталоге — всё с USB-портом!
Или каталог редко обновляют или опять китайцы подделывают китайцев.
Хотя для такого супер-бренда как Smartoools все это особой роли не играет. Думаю, сей славный вендор до сих пор не в курсе, что разные ОЕМ-производители его вполне себе фирменных изделий теперь ставят разные чипы, работающие по принципиально отличающимся алгоритмам (см. первую статью из этой серии).

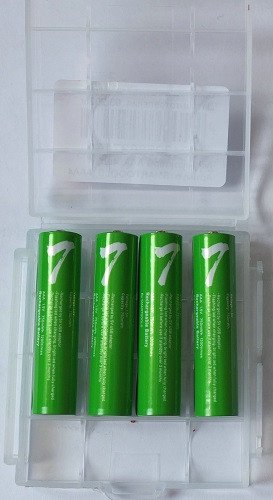

Все упаковано в стандартную пластиковую коробочку с откидной крышкой. Просто и без изысков.

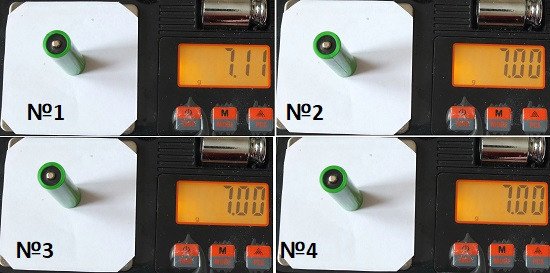

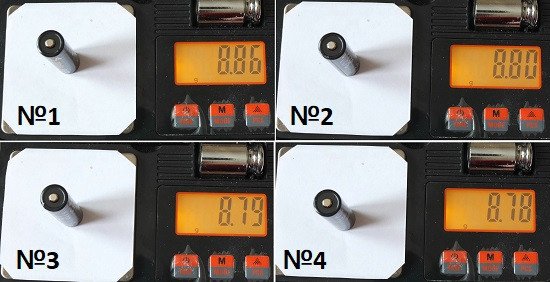

Взвешивание.

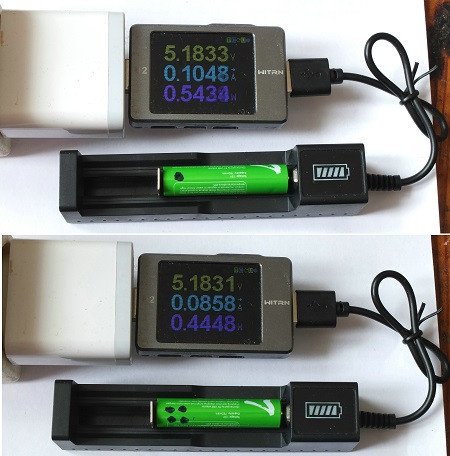

Макс. ток заряда (режим СС) гуляет от банки к банке и в интервале 86...104мА. На картинке — крайние значения для 4 подопытных.

В режиме CV отсечка по току при ~10мА.
Полный заряд занимает около 2 часов.
Повторюсь: при зарядке нигде ничего не светится и не мигает. Что жутко неудобно, ежели вы просто подключили 5В, чтобы зарядить. Как выход — любой USB-доктор…
Ну или заряжать ЗУ, понимающими «Li-ion 1.5v».

---

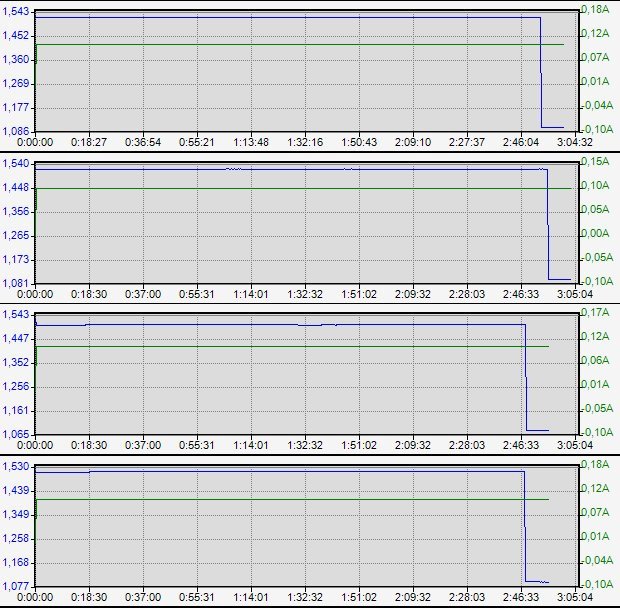

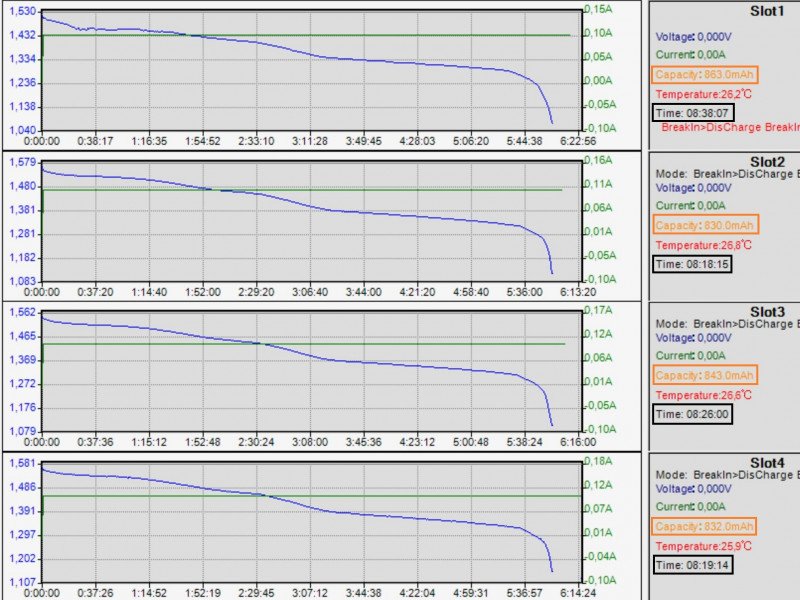

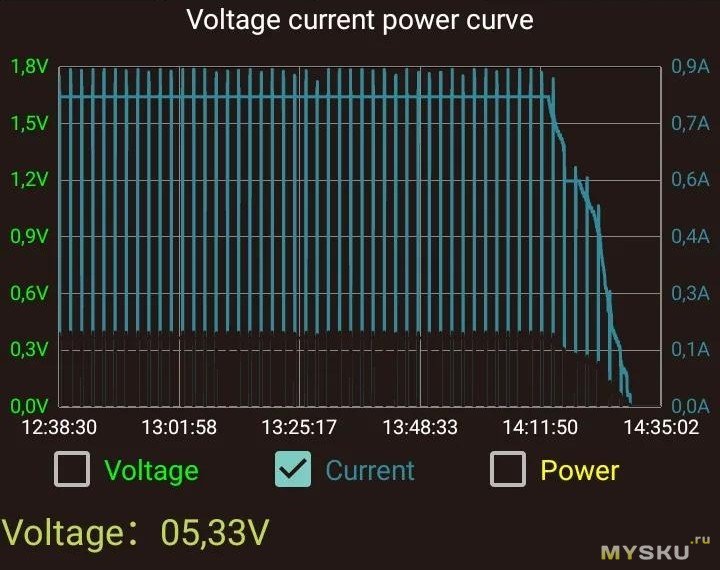

Разряд током 100мА.
Вторая (информационная) ступенька в наличии. После ее окончания напряжение отрубается контроллером и МС3000 прекращает запись. Поэтому продолжение кривой «в ноль» на графиках отсутствует.
Примечание. Шкала времени на графиках весьма условна (всегда занижает). В любом случае, реальные численные значения мАч и мВтч вытягиваются из лог-файлов.

---

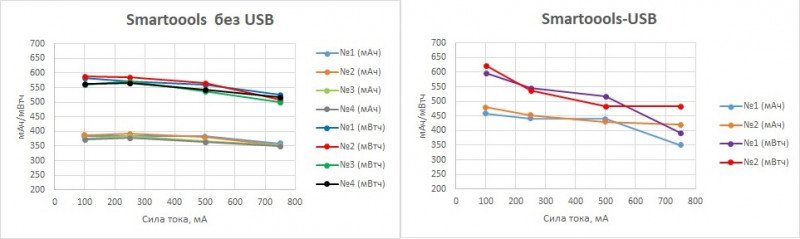

На остальных токах. Справа, для сравнения, результаты, полученные для Smartoools с USB.
Если кратко, то примерно тож на тож, особенно если не обращать внимание на странность обр.№1 USB-варианта при 750мА. Дилемма Эскобара в полный рост.

---

Потроха

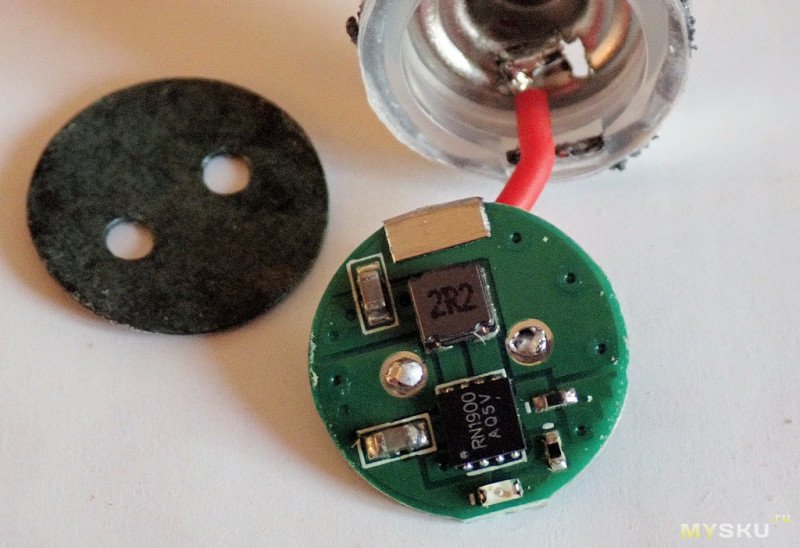

Я, конечно, ожидал, что управляющая плата будет не поперек, а вдоль. Удивительно малая емкость на это как бы намекала. Но что бы запихнуть в корпус содержимое USB-заряжаемого Li-ion 1.5В целиком, вместе с портом Type-C — это шесть баллов за артистизм. Неожиданно смелое решение.:)

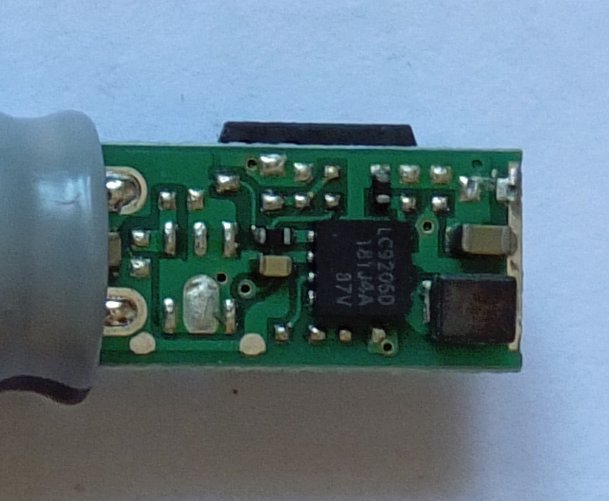

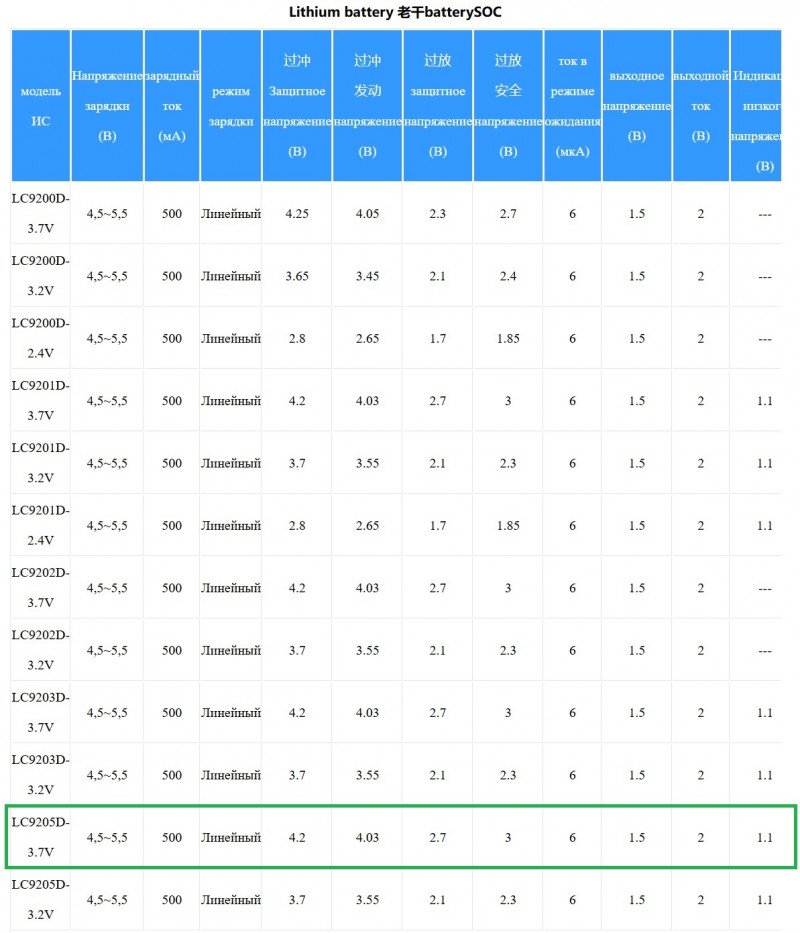

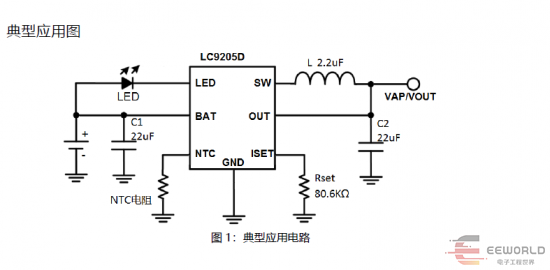

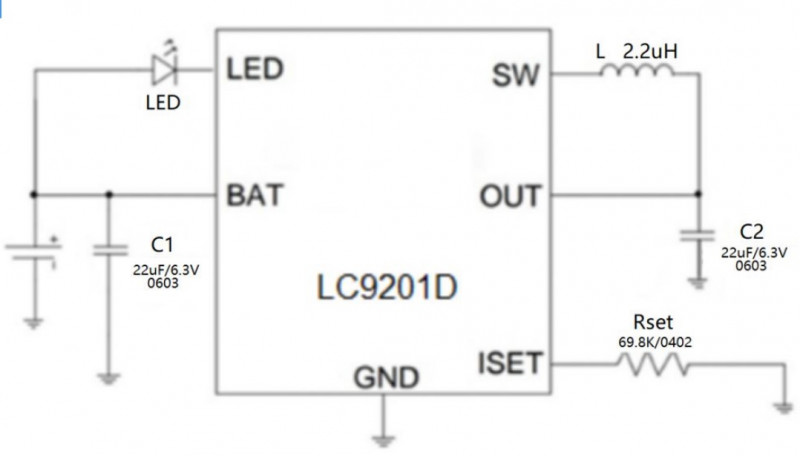

И опять чип от LiChi серии LC920х. На родном сайте LC9205D присутствует в сводной таблице характеристик


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Заключение

1. Не все йогурты одинаковы полезны
А значит, отсутствие USB-порта еще не гарантирует бОльшую емкость относительно USB-шных. Китайпром зело хитер и коварен.
С другой стороны, у без-USB-шных есть 2 преимущества:
1) Значительно большая влагозащищенность. Ибо вода внутрь банок без дырки не проникает совсем.
2) Способствуют развитию сообразительности. Понять, как оно такое может заряжаться — тут надо хоть как-то разобраться разобраться. А вот воткнуть шнурок от телефонной «зарядки» в имеющуюся прорезь на USB-шной девайсине может любая блондинка. Правда, порты пока бывают разные, но через год-два и это пройдет. А физически хорошо подготовленному пользователю и сейчас без разницы что там в дырке: Type-C и Micro USB.

2. В настоящее время на рынке Li-ion(1.5v) присутствуют девайсы со следующими вариантами разрядных кривых:
• классические «ступеньки» (основная на 1.5В + информационная 1.1В)
• имитирующие химические источники тока (ниспадающая кривая)
• «прямоугольная трапеция» (основная ступенька на 1.5В, а в конце спад по почти прямой до 1.0...1.1В).
И это относится как устройствам без USB-порта, так и с USB на борту. Ибо нынешние чипы универсальные, могут работать и там и там.
Какой вариант вами будет куплен — рулетка, особенно в случае брендов второго эшелона. Даже если вендор один и тот же, какие чипы ставят его ОЕМ-поставщики в этом квартале — он, скорее всего, не в курсе. Да ему это и не интересно.

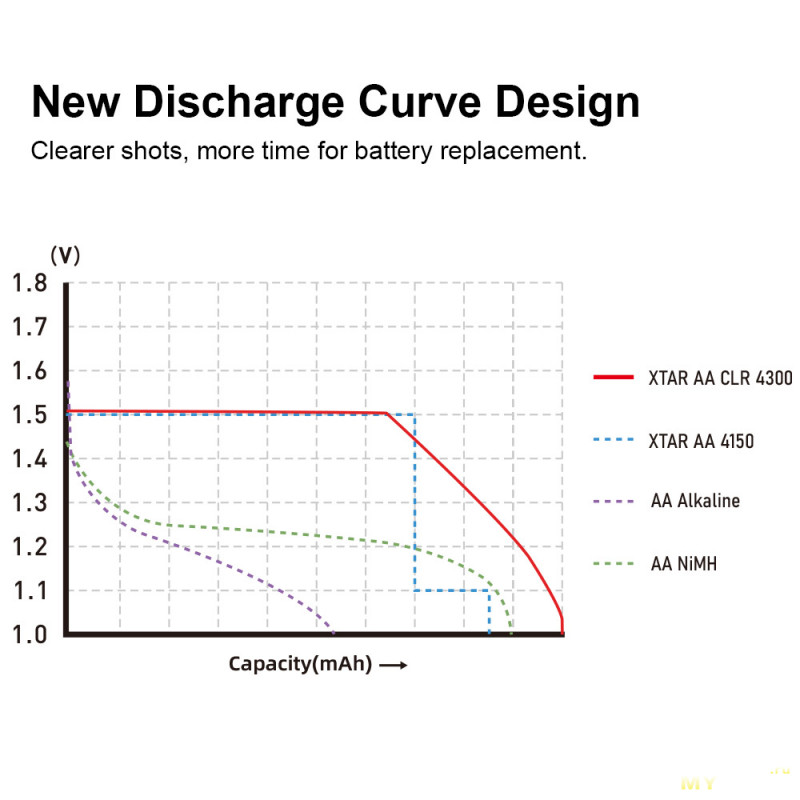

3. Для любителей дорого-богато на сей момент продаются две версии ААА XTAR, условно «старая» (1200mWh) и «новая» (1620mWh).
Ценники на Али: 1200mWh и 1620mWh.
Уж не знаю, как они добились увеличения энергоемкости, масса обоих вариантов одинакова (9 г).
У них разные управляющие чипы, дающие разные разрядные кривые — с двумя ступеньками и без.

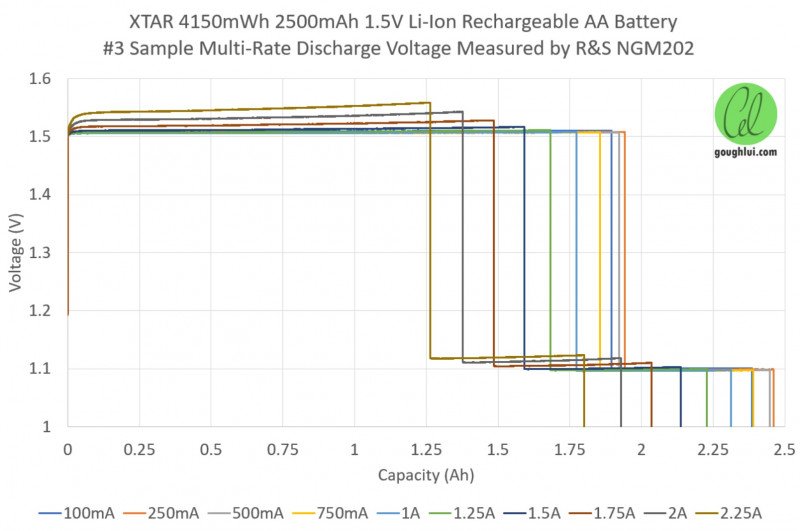

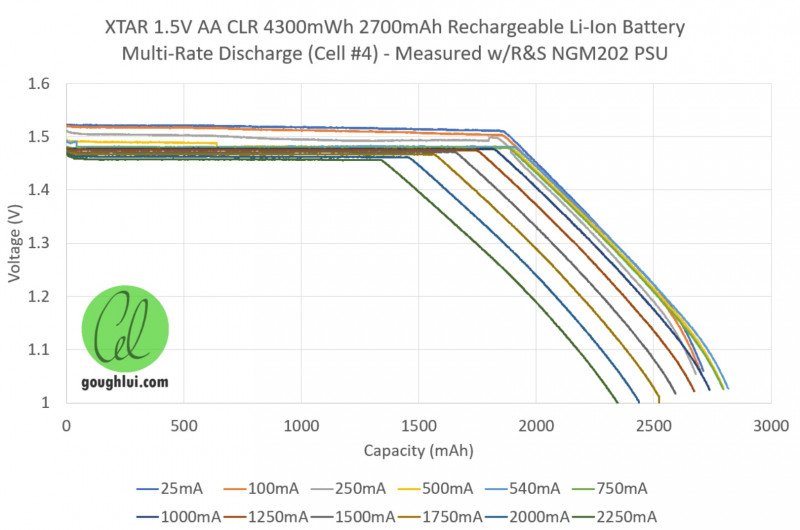

Есть пара обзоров АА («старых» и «новых») с разборкой: АА XTAR 4150mWh и АА XTAR 4300mWh.
На борту у первого ныне часто используемая МС от LiChi — LC9203, уже знакомая нам по Beston и ноунейму «Seven» (тут), а так же MNKE (тут)
На борту у второго — пока темная лошадка NDP4135. Но по работе — фактический аналог SM5102 от HICHON (см. Hoco тут)
Как уже было отмечено выше, для зарядки можно использовать любые ЗУ, у которых заявлен заряд «Li-ion 1.5v» в явном виде. А не только XTAR. Ну, или подать 5В на электроды.

Всего доброго.
С наступающим 15-летием, товарищи!
