Телевизор 43" SUZUKI SZTV-43LED2 | Замена подсветки

Приветствую!

Отказ подсветки в ЖК-телевизоре — распространённая неисправность, проявляющаяся в виде отсутствия изображения при сохранении звука и слабой видимости картинки при свете фонарика. Причина — либо неисправность одного или нескольких светодиодов, либо (не часто, но встречается) проблема в схеме формирования напряжения для её работы — чаще всего неисправность конденсаторов.

В этом тв подсветка условно рабочая — изображение стало с синим оттенком и настройками это не исправляется, да и общая яркость снизилась довольно сильно, а так же временами она вообще отключалась, поэтому в данной статье покажу процесс разборки и замены подсветки.

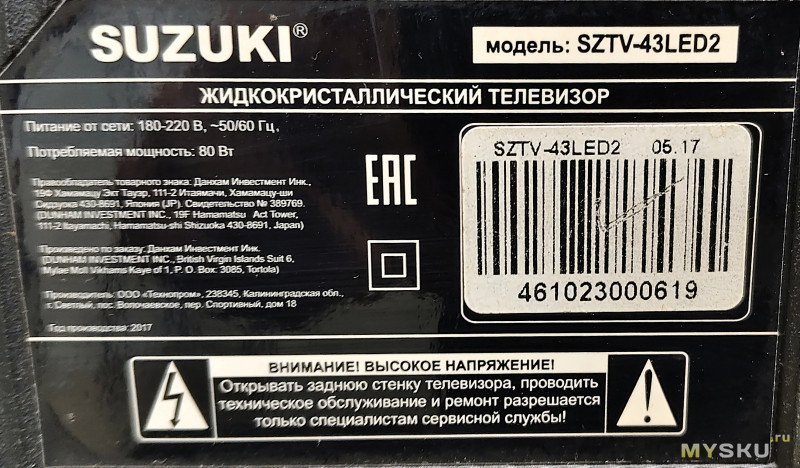

Итак, телевизор произведен в мае 2017 году, ориентировочное время работы — 8-9 лет

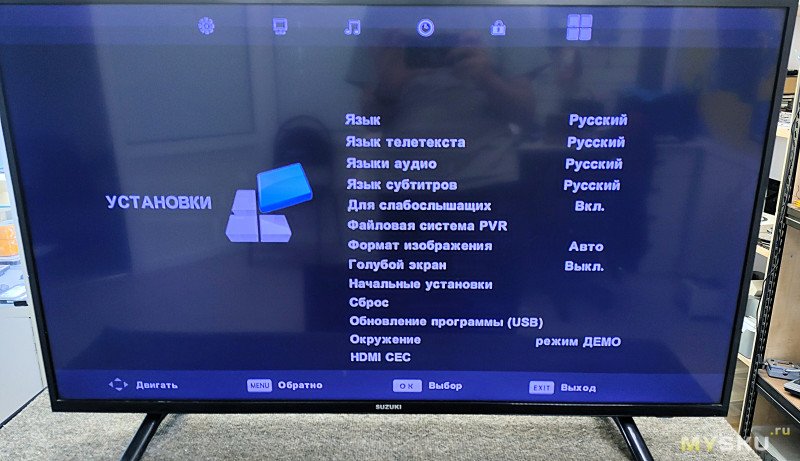

Включаем и наблюдаем синий отттенок у изображения. Интенсивность синего не такая высокая, как бывало на LG/Samsung, но тем не менее.

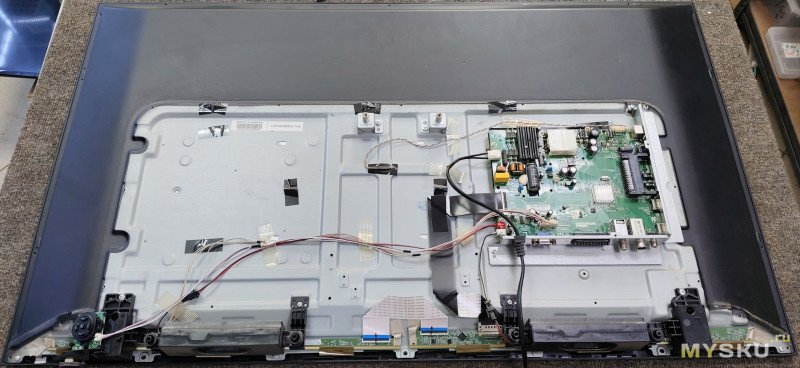

Разберем телевизор. Располагаем его на ровной поверхности, откручиваем винты, снимаем крышку.

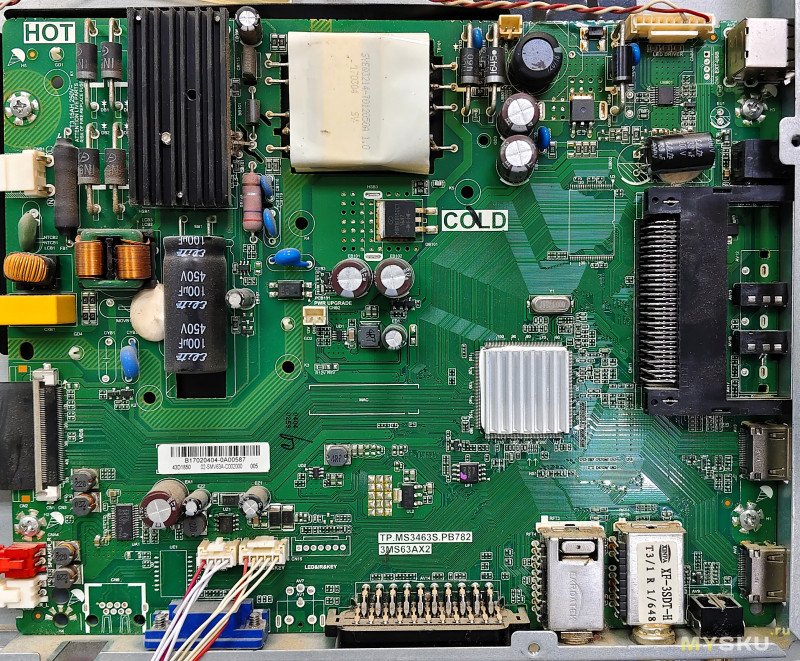

Системная плата TP.MS3463S.PB782. Осматриваем её на наличии вздутых конденсаторов. Я не помню были они или нет, по фото не понять, но если есть — меняем на исправные (емкостью и напряжением можно поставить повыше, если точь-в-точь нет) и проверяем работу. Не исключено, что именно в этом и крылась неисправность.

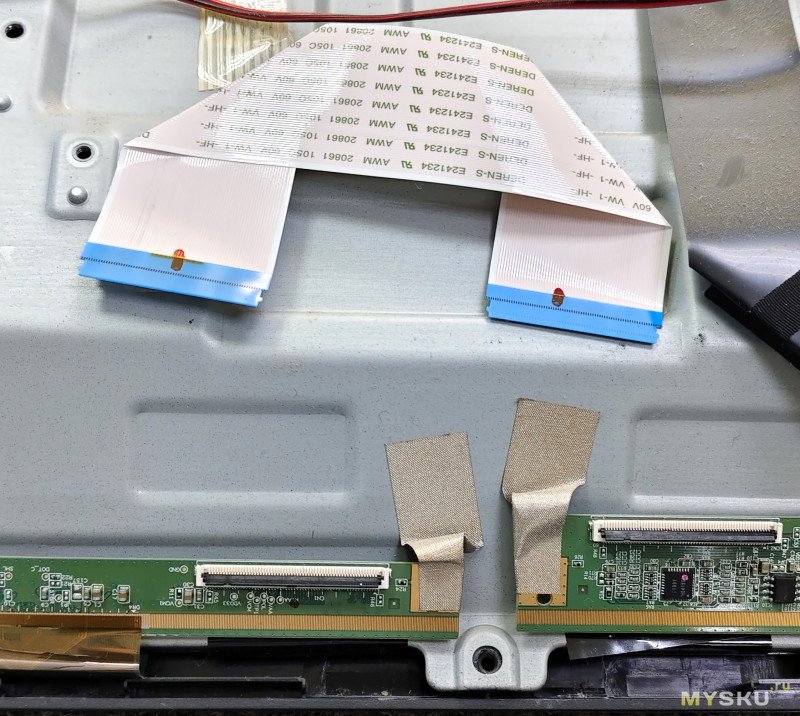

Если же нет — продолжаем разборку. Отсоединяем  кабель от платы матрицы и шлейф, соединяющий две платы матрицы.

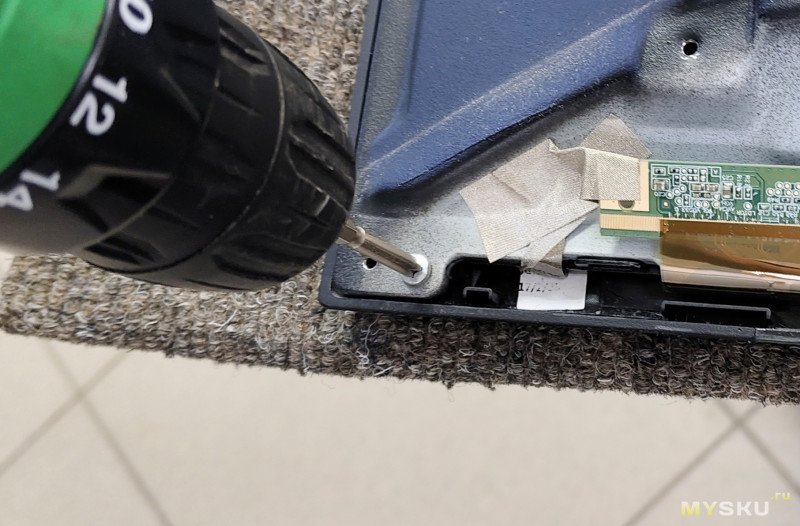

Откручиваем 2 самореза по краям тв снизу. Отключаем и снимаем динамики.

Системная плата и всё остальное мешать разборке не будет, поэтому переворачиваем экраном вверх и снимаем переднюю рамку. Она крепится к корпусу защелками, снизу её ничего не держит.

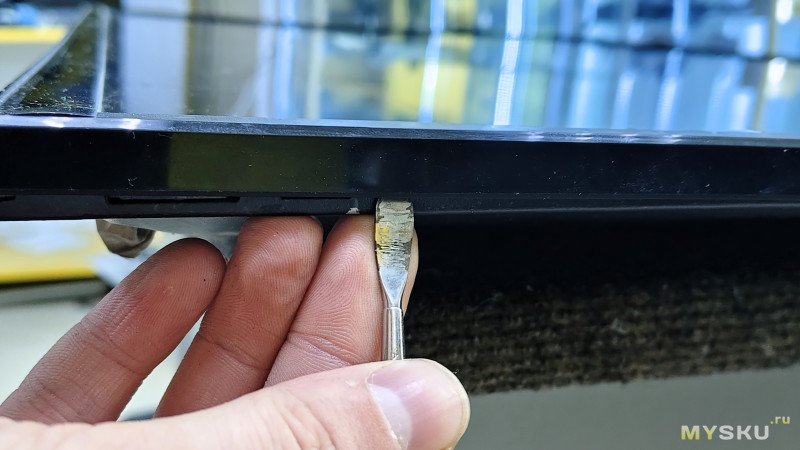

Начинаем с левой стороны телевизора. С помощью лопатки отгибаем пластик и отщелкиваем от корпуса. Лопатку глубоко во внутрь не запихиваем — там рядом стекло матрицы.

Всего с каждой стороны по 6 защелок, сверху немного больше

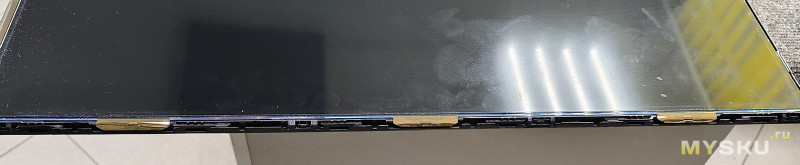

С правой стороны аккуратнее — там есть шлейфы. В эти места лопаткой не лезьте, но обычно при отщелкивании в этих местах рамка сама отходит (там же нет защелок), поэтому риски сильно снижаются. Но аккуратность всё равно не помешает)

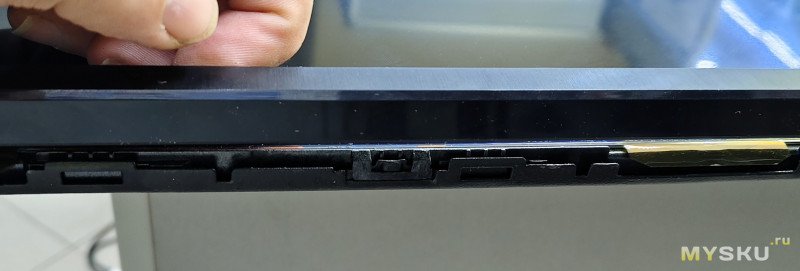

Всего 3 шлейфа

Снимаем внешнюю рамку

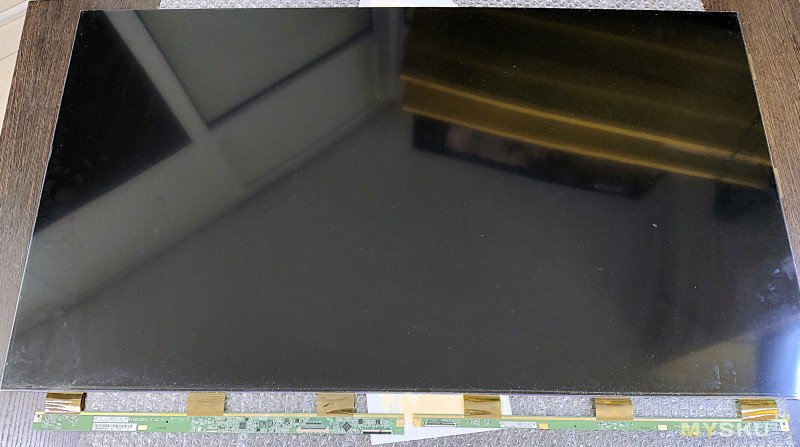

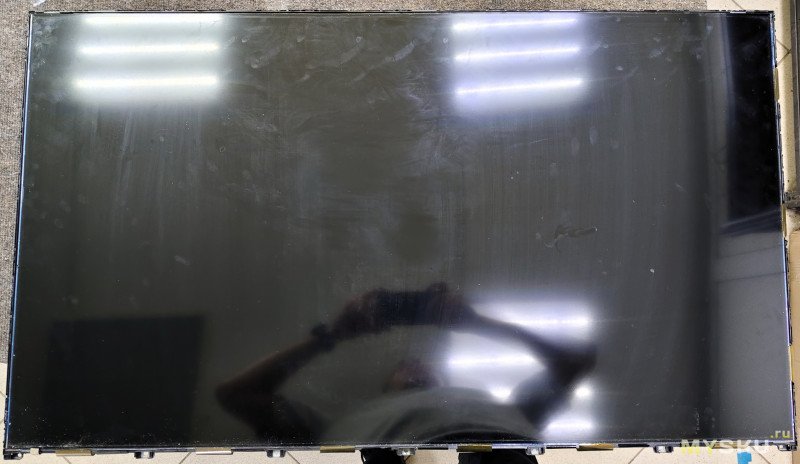

Снимаем матрицу. Перед этим нужно отклеить платы матрицы снизу. Аккуратно, шлейфы от платы к стеклу не дергаем. Теперь присоской приподнимаем стекло сверху снизу и, подхватив в этих местах пальцами под стеклом, поднимаем и переносим на свободное чистое место. На фото ниже я подложил защитные стекла для жесткости и удобства и уже взяв с ними (большим пальцем придерживая стекло) перенес на соседний стол. Следите, что бы при снятии платы матрицы снизу не зацепились за корпус!

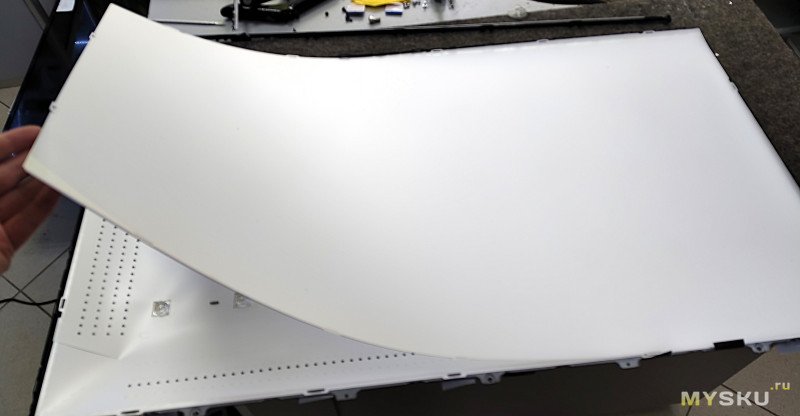

Далее отщелкиваем пластик (он состоит из четырёх частей), на которой лежало стекло и снимаем пакет светорассеивателей

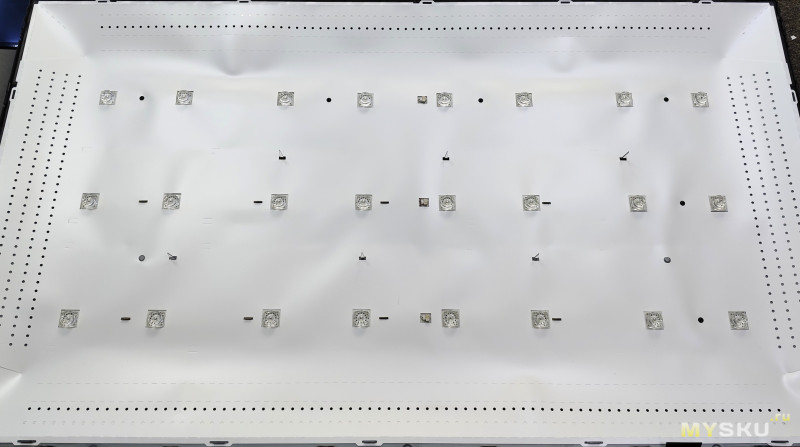

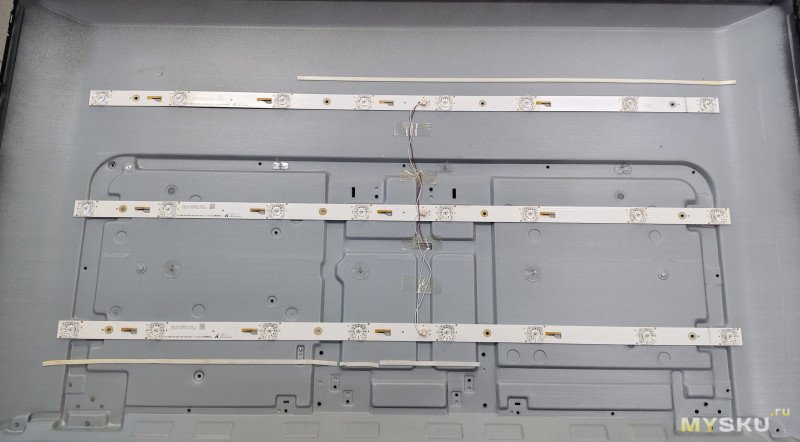

Подсветка состоит из 3-х планок по 8 светодиодов на каждую. Откручиваем винтики и снимаем отражатель. Он дополнительно подклеен на толстый двухсторонний скотч и что бы снять без повреждений нужно подлить на него Калошу или изопропиловый спирт

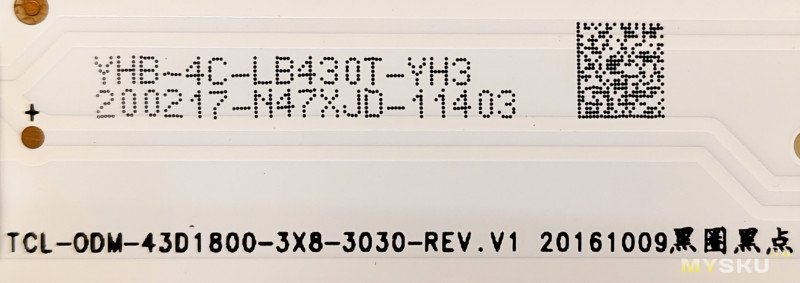

Маркировка планок подсветки TCL-ODM-43D1800-3X8-3030-REV.V1.

Такие же не нашел, но есть аналог 43HR332M08A2 V7, её и поставил (если я не ошибаюсь).

Снимаем старые планки, устанавливаем новые. На отражатель приклеиваем двухсторонний скотч (если толстого нет, то можно поверх родного тонкий приклеить), т.к родной после отклейки уже держит плохо и собираем всё в обратной последовательности. После установки матрицы проверяйте, чтобы углы и стороны матрицы лежали в углублении внутренней рамки и только после этого устанавливайте внешнюю рамку.

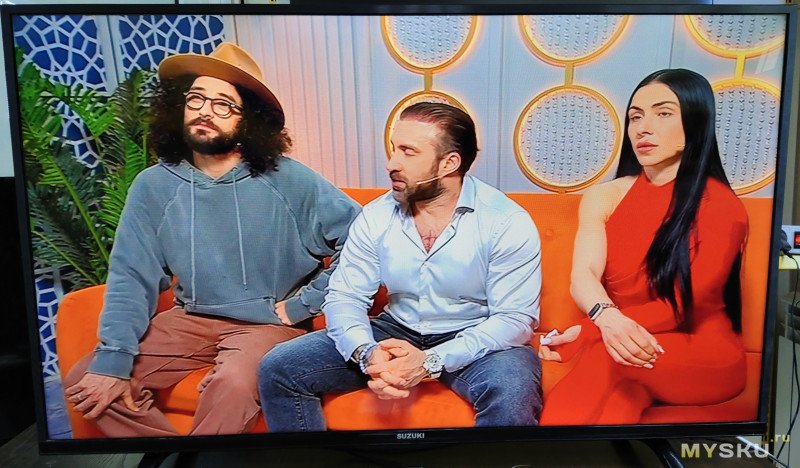

Включаем — нормальная картинка без пятен и засветов.

 На этом можно окончательно собирать тв и пользоваться. Но если хотите более долгой работы новой подсветки, то необходимо уменьшить ток подсветки.

Делается это тремя способами:

1. В настройках тв должен быть пункт «подсветка»  (не яркость — это параметр изображения), его и нужно уменьшить на 20-30% или ниже. Но этот пункт есть не во всех телевизорах. В этом случае можно задействовать параметр «энергосбережение»

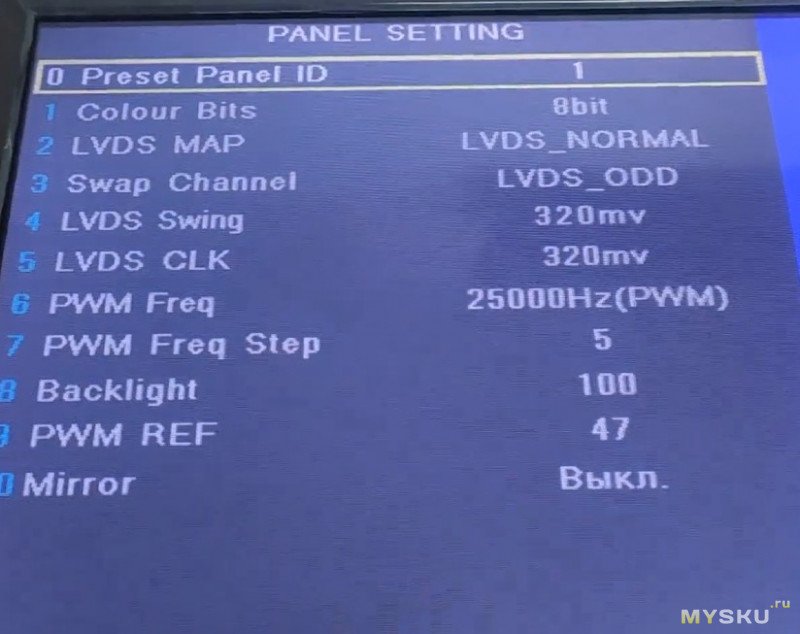

2. Зайти в инженерное меню и там уменьшить. Обычно вход с помощью пульта — жмем последовательно source-2-5-8-0. Далее Panel Settings и там есть параметр Backlight (или Eco Backlight). Но могут быть другие варианты. Для примера (не на этом телевизоре, фото из сети) тут это 8 пункт. Изменение кнопками влево/вправо. Если случайно измените на 0 — экран может погаснуть (и такое у меня бывало:)), если такое произошло — жмите на другую кнопку.

Но есть такой момент — менять параметры, не зная за что они отвечают нельзя, внимательнее с этим. Потом только перепрошивка флешки программатором). И еще бывает, что после выключения настройка сбивается, но это не всегда.

Ну и 3 вариант самый надежный, но требует тонкой пайки.

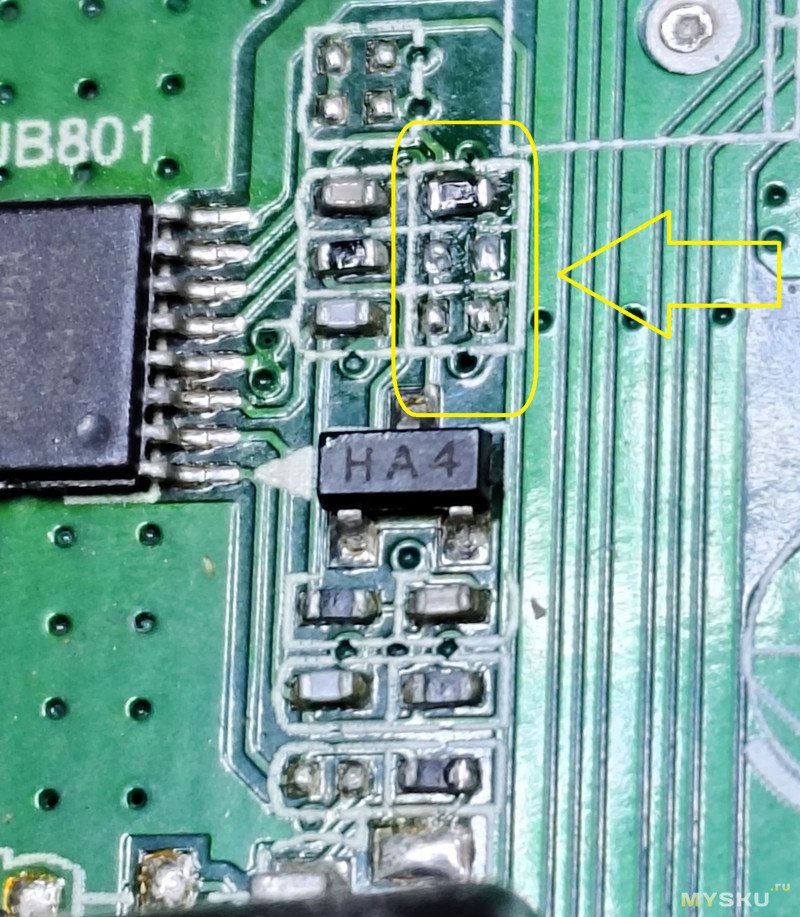

Чтобы уменьшить ток подсветки в LED-драйверах с контроллером MP3398A, следует пропорционально увеличить общее сопротивление резисторов относительно корпуса на выводе ISET контроллера MP3398A. ISET (установка тока) — вывод 6 в корпусе SOIC-16 (8 в корпусе SOIC-20).

У меня было на плате 2 резистора с общим сопротивлением 6 или 7 кОм, я их убрал и запаял один на 10кОм

Ток снизился на 20-30%, в яркости снижения я не заметил, но светодиоды теперь греются меньше и их срок службы точно увеличился.

На этом у меня всё, спасибо за внимание.

Удачных ремонтов!
