Делаем "беспроводной" светодиодую походную USB лампочку

Всех приветствую!

Ровно 11 лет 7 месяцев и сколько то дней я разместил обзор на светодиодную USB лампу. И как оно бывает со всяким " не очень то и нужным барахлом" — по началу использовалась крайне редко, потом куда то подевалась и я про неё забыл. И вот недавно при разгребании коробок и пакетов со всяким хламом она была обнаружена в нерабочем состоянии — а именно с где-то перебитым проводом.

Просто заменить провод это неинтересно и уже в другой куче хлама на работе были найдены два акб от одноразовых эл. сигарет, который отлично умещаются внутри корпуса лампы. Решил переделать на аккумуляторное питание. Зачем, для чего — а хз, захотелось вечером что-нибудь поделать (и это необязательно что то прям нужное:) )

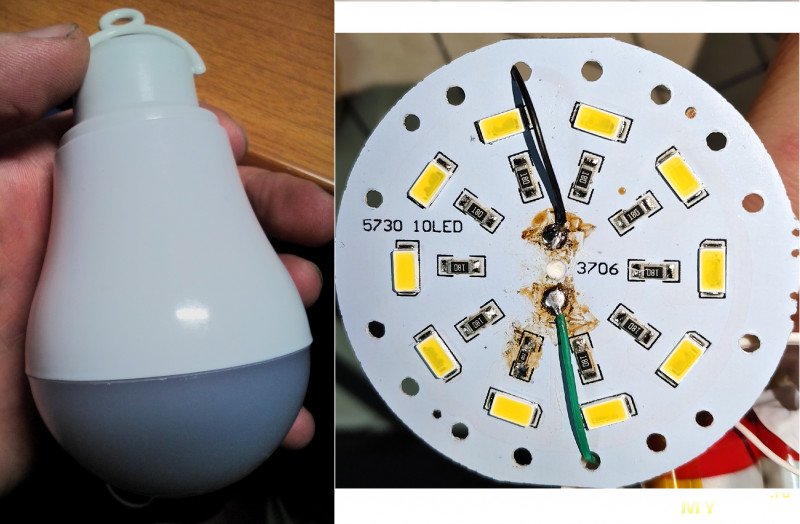

Итак, обычная USB лампочка, купленная более 10 лет назад. Внутри светодиоды 10 шт размера 5730. Потребление 600ma при 5V, т.е 60ma на светодиод. Нагрев светодиодной платы 55-65 гр в закрытом корпусе, что вполне приемлемо

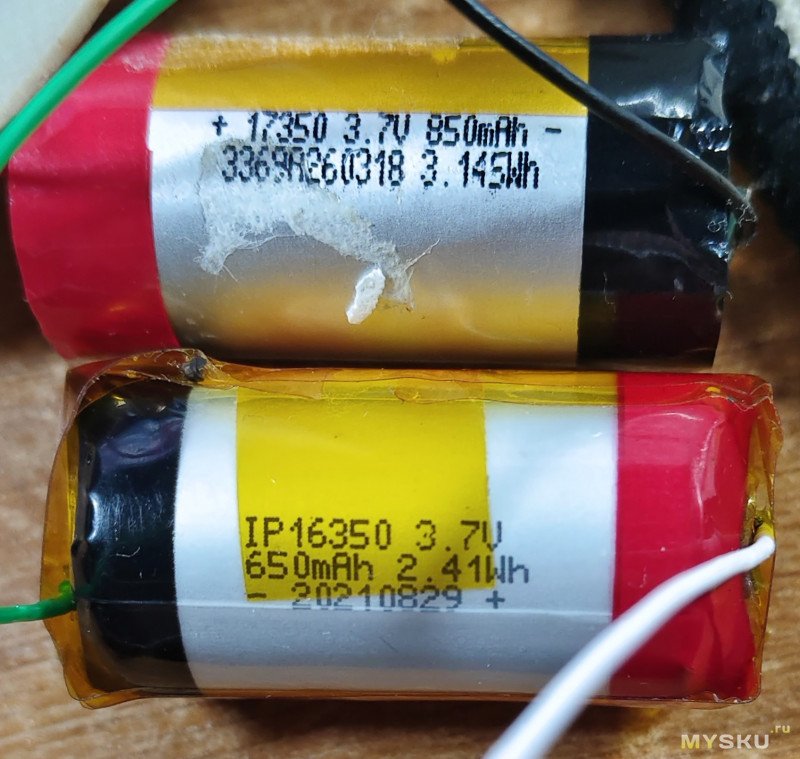

Аккумуляторы — типичные для одноразовых (но перезаряжаемых) электронок, на 850 и 650mAh. Откуда вообще у меня взялись — неизвестно. Скорее всего кто-то отдал, а я закинул в ящик и забыл. Протестировал — живые.

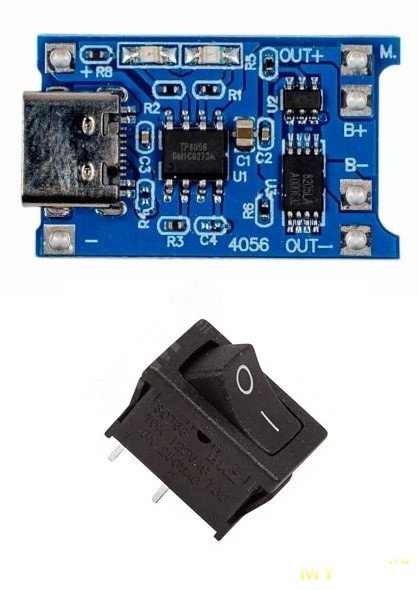

Что еще нужно? Нужен модуль заряда для аккумуляторов и выключатель. Модуль у меня уже был tp4056 с защитой акб и разъемом type-c (плата стоит недорого, особенно если брать «оптом»), а кнопку я снял с 8 портового usb хаба (оказался usb 1.1 —  деньги вернул, пойдет как донор кнопок и разъемов)

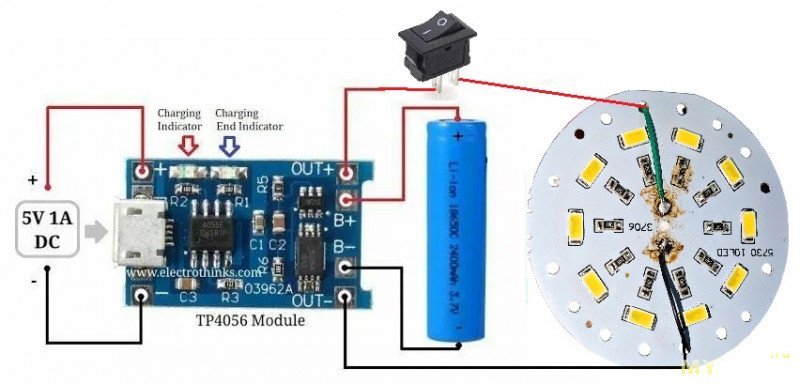

Схема подключения — согласно схеме на плату зарядки, только добавляем выключатель в разрыв провода +, идущий на плату со светодиодами. Более наглядно отображено на изображении слева

Ну что ж — осталось только запихнуть всё это к корпус. Дремелем выпиливаю в корпусе 2 отверстия — под кнопку и разъем type-c для зарядки.

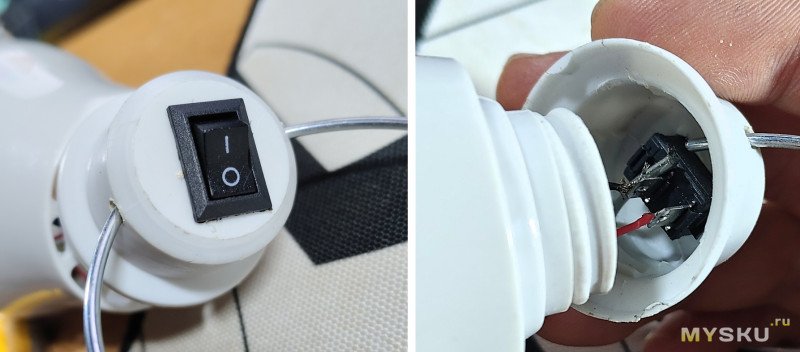

Кнопку разместил сверху, в откручивающейся крышке

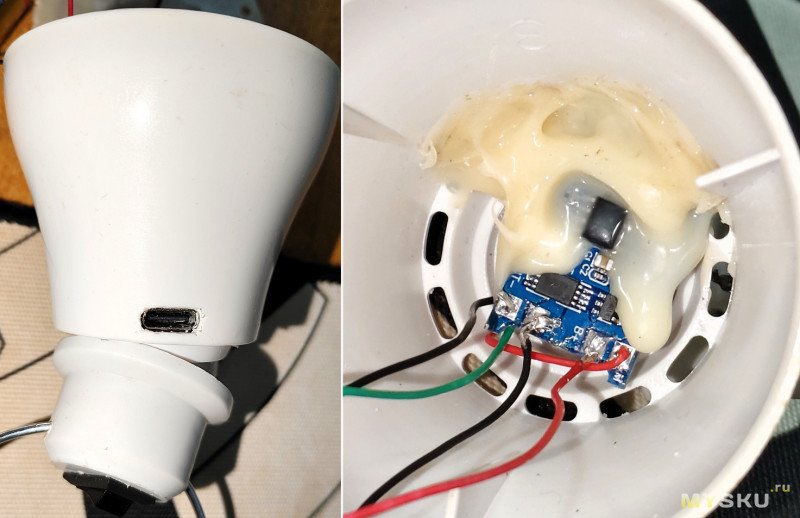

Разъем type-c — сбоку. Саму плату закрепил на термоклей — вроде держится крепко. А вот при зарядке плата греется и клей ожидаемо плавится, и плата отваливается. Переклею на другой, более термостойкий клей

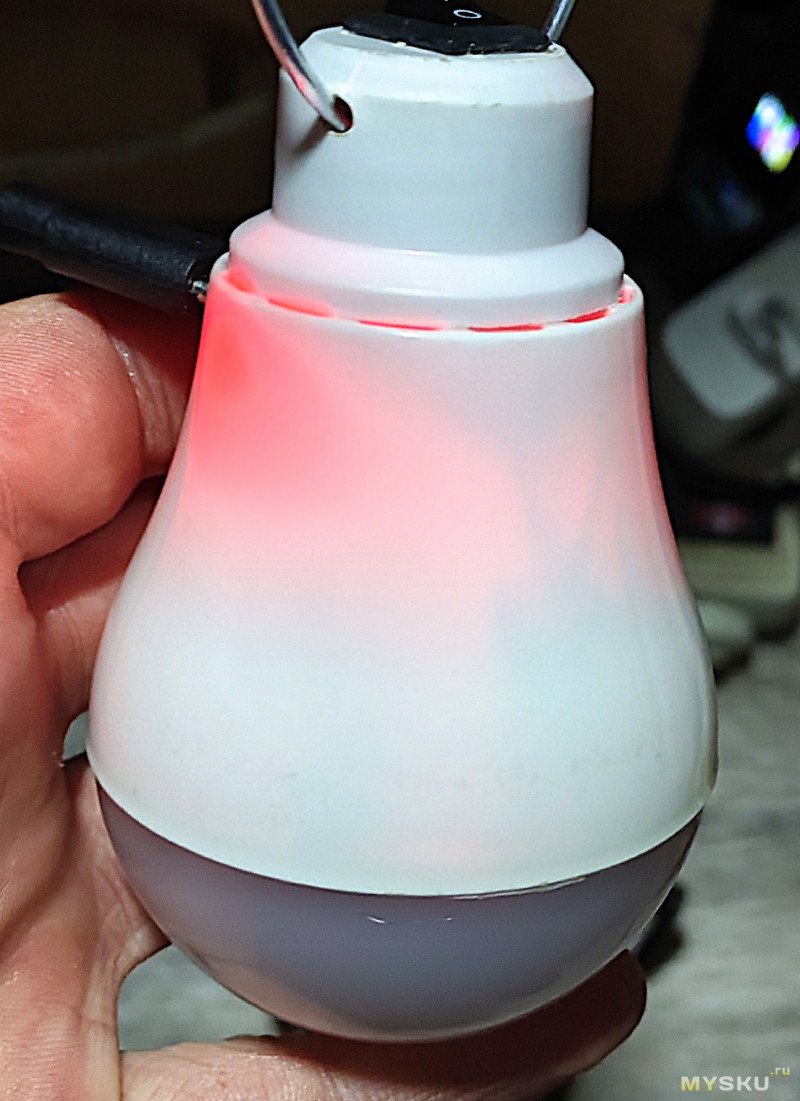

При зарядке прекрасно виден индикатор зарядки — красный зарядка, синий — заряжено

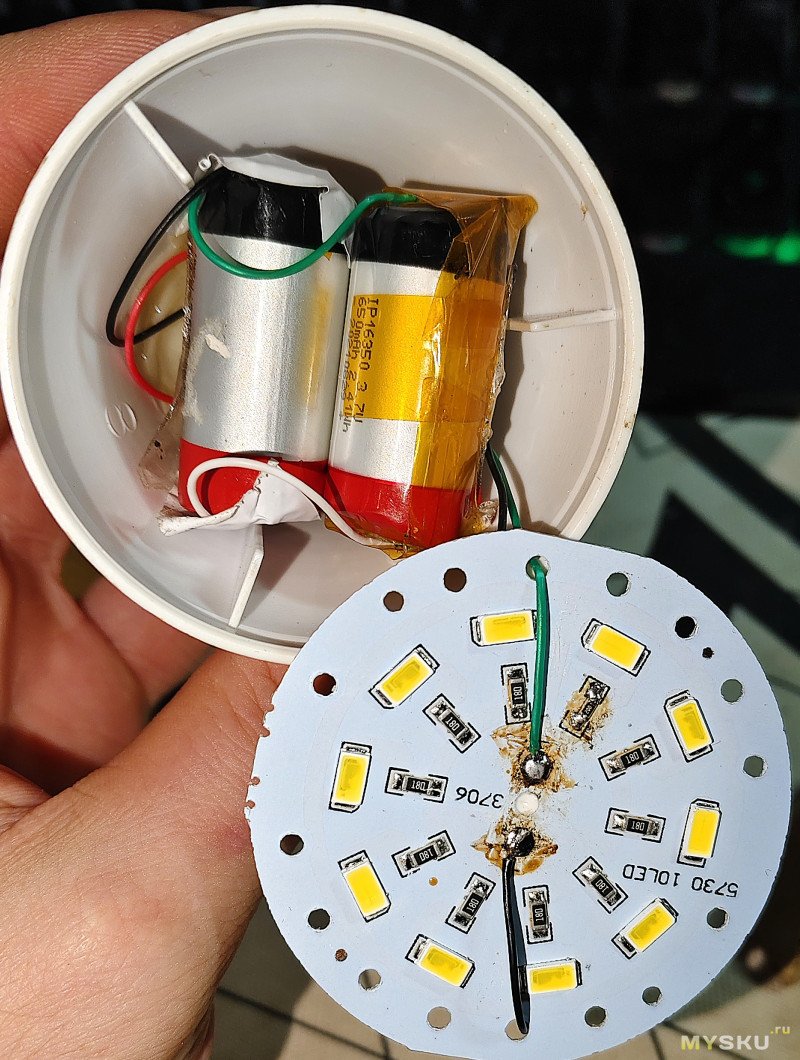

Аккумуляторы соединяем параллельно (необходимо, чтобы напряжение на них было ± одинаковое). Уложил внутрь, добавил снизу толстый двухсторонний скотч (такой толстый и прозрачный) для фиксации (но больше для изоляции, т.к приклеиваться особо не к чему)

Между платой светодиодов и аккумуляторами положил картон в роли изоляции и уплотнителя, чтобы ничего не болталось и закрыл.

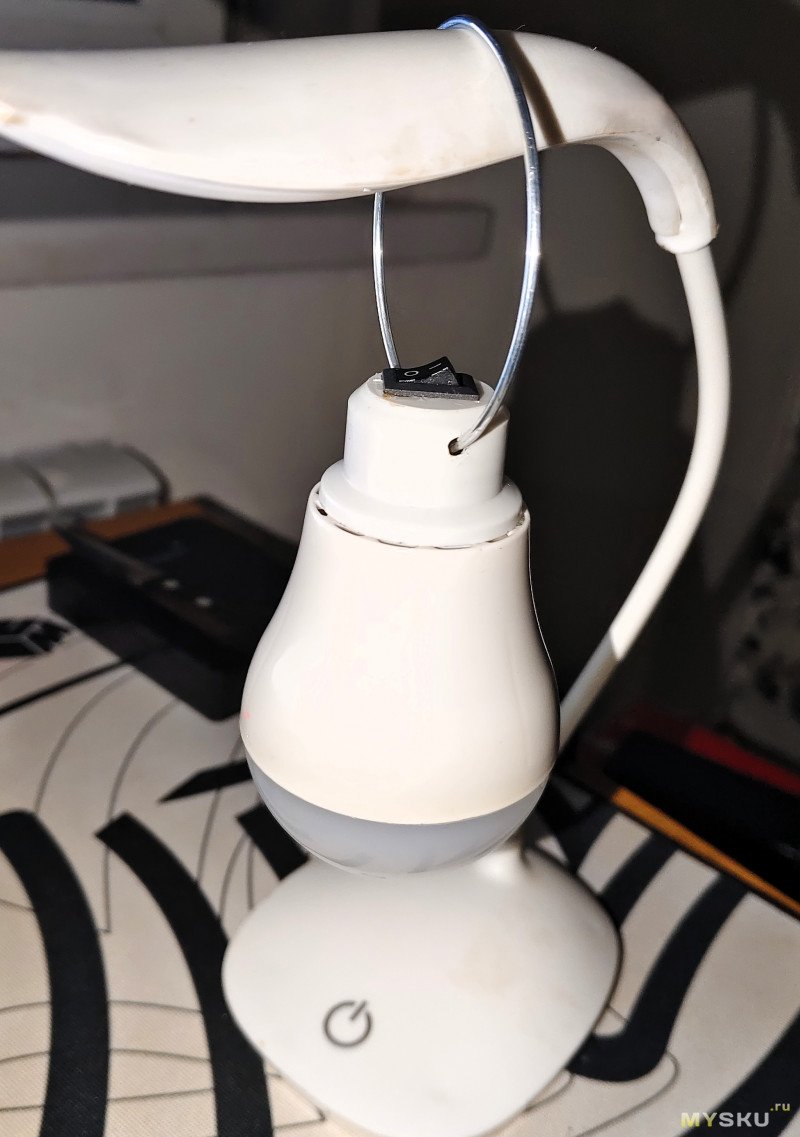

Аккумуляторная лампочка своими руками готова!

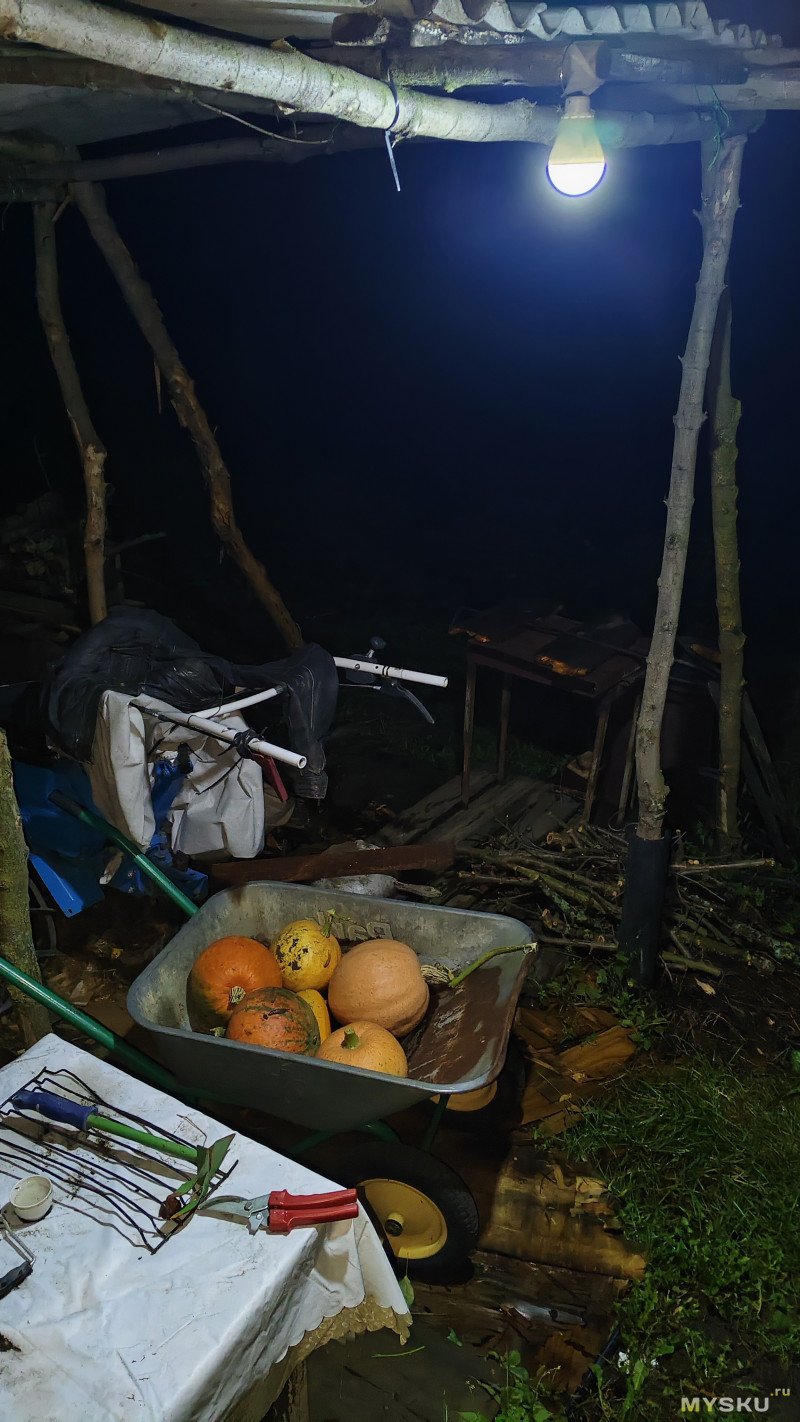

Светит конечно не как полноценная лампа, оно и понятно. Для освещения небольшого пространства вполне нормально

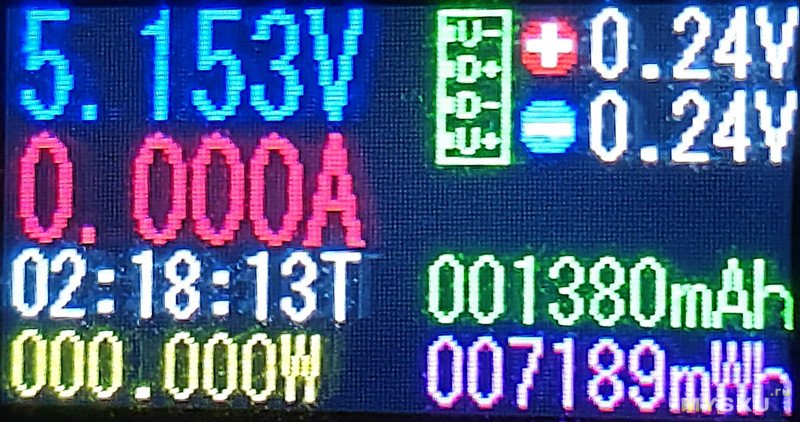

После разрядки (когда светит еле-еле и напряжение на акб был еще {не измерено}) зарядил и измерил емкость. Вышло 1380mah. С учетом б/у акб это нормальная емкость, примерно так и расчитывал

По времени работы — до состояния «ночника», т.е светит слабо проработала примерно {в тесте}.Ради интереса измерял напряжение каждый час: 1 час — 3.87v, 2 часа -3.66V, 2.5 часа — 3.6v, 3 часа -3.55V {данные дополняются}

Ну в общем то мне пойдет как источник освещения при отключениях света или куда еще подвесить когда лень будет вести розетку 230v.
