Доброго времени суток.

Когда экран телевизора внезапно теряет яркость или вовсе перестаёт светиться (но звук остался), самой распространенной причиной этого является выход из строя светодиодной подсветки, реже — проблемы с блоком питания (здесь он выносной), выход из строя драйвера подсветки.

В данной статье расскажу и покажу, как меняется подсветка в телевизоре Samsung UE32N5300AU.

Итак модель 2019 года выпуска, отработало примерно 7 лет до поломки. Краткие характеристики

• Экран: 32″, Full HD (1920×1080), LED, HDR10, 50 Гц.
• Звук: 10 Вт, Dolby Digital Plus.
• Smart TV: Tizen, Wi‑Fi, DLNA, SmartView.
• Тюнер: DVB‑T2/C/S2, аналоговый.
• Разъёмы: 2 HDMI, 2 USB, Ethernet, оптический выход, CI/CI+.
• Габариты (с подставкой): 737×465×151 мм.
• Вес (с подставкой): 3,9 кг.
• Крепление VESA: 100×100 мм.
• Мощность: до 66 Вт.

Иногда бывает, что проблема кроется в блоке питания — внутри вздуваются конденсаторы и из-за этого просаживается напряжение и для работы подсветки его не хватает. Если есть возможность, то проверяем с исправным бп или хотя бы проверяем напряжение на выходе мультиметром. Но обычно если есть проблемы с питанием, то тв совсем не включается (несмотря на горящий индикатор дежурного режима).

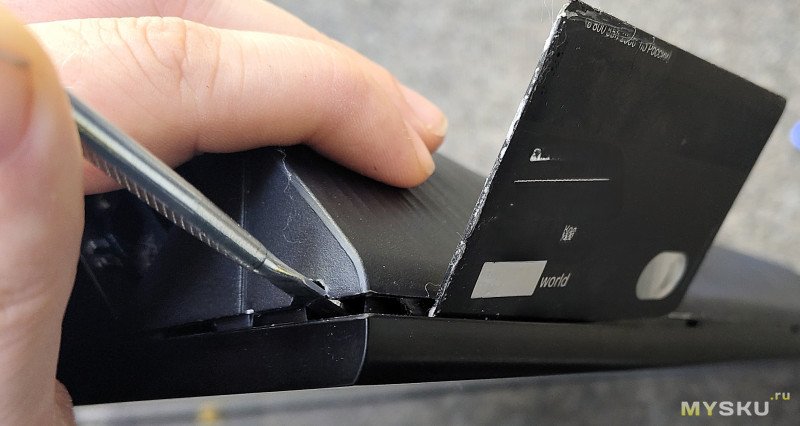

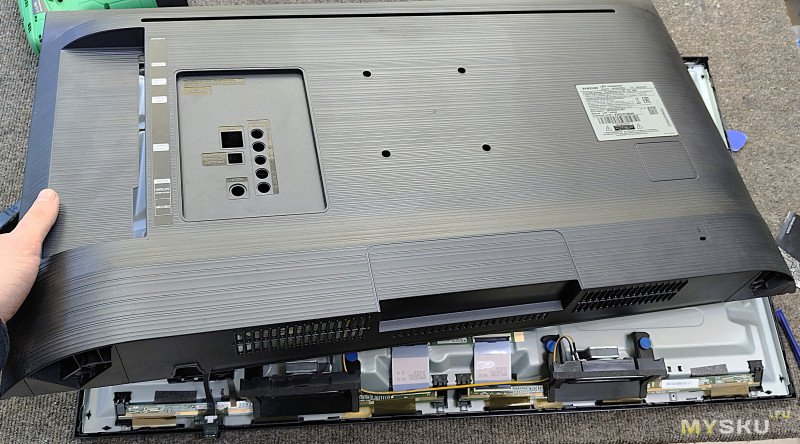

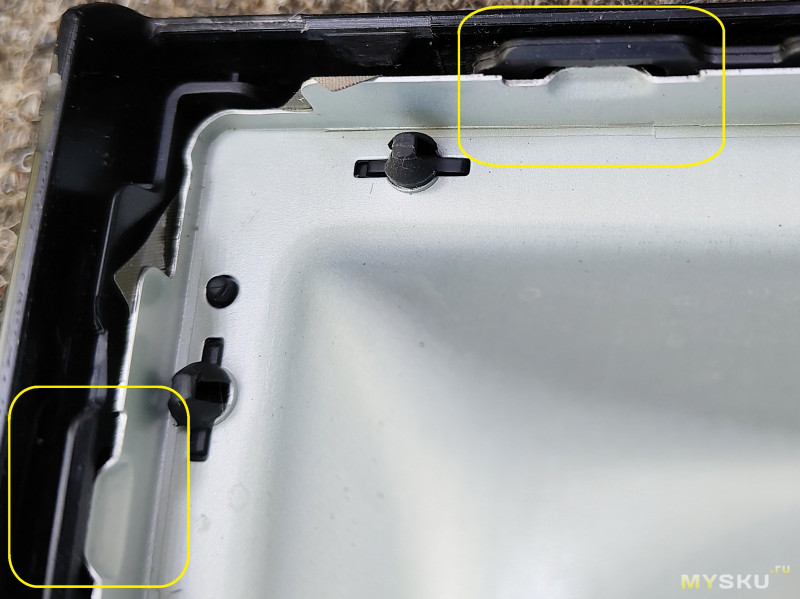

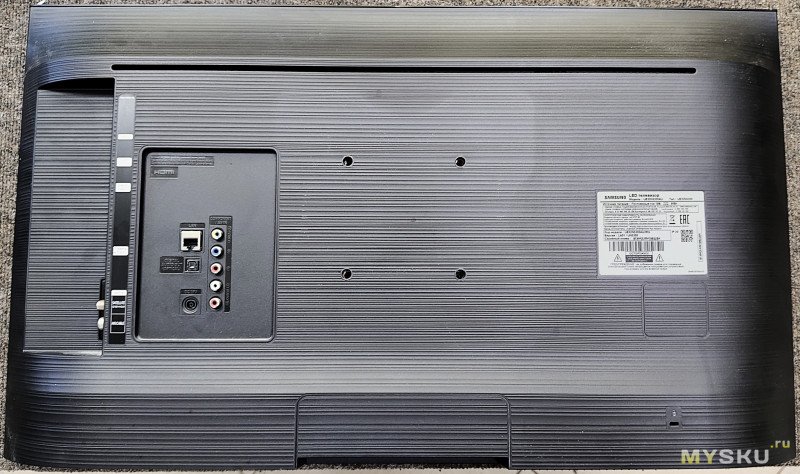

Разберем телевизор. Располагаем его экраном вниз на ровной поверхности и снимаем заднюю крышку, она держится на защелках. Начинать отщелкивать (с помощью плотной пластиковой карточки) нужно с углов снизу (там есть отверстия для этого), далее проходим по периметру корпуса. Снизу аккуратнее — там есть шлейфы матрицы, их расположение будет видно на фото ниже. Но там можно карточкой не расщелкивать — когда по краям и сверху готово, то можно раскачивающими движениями крышки ее снять, но без фанатизма. Если не идет — тогда уже аккуратно отщелкуть

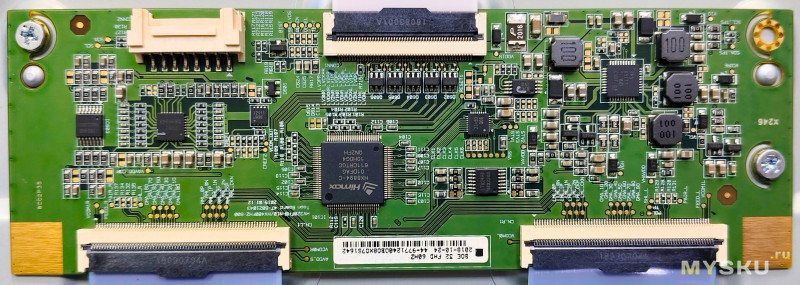

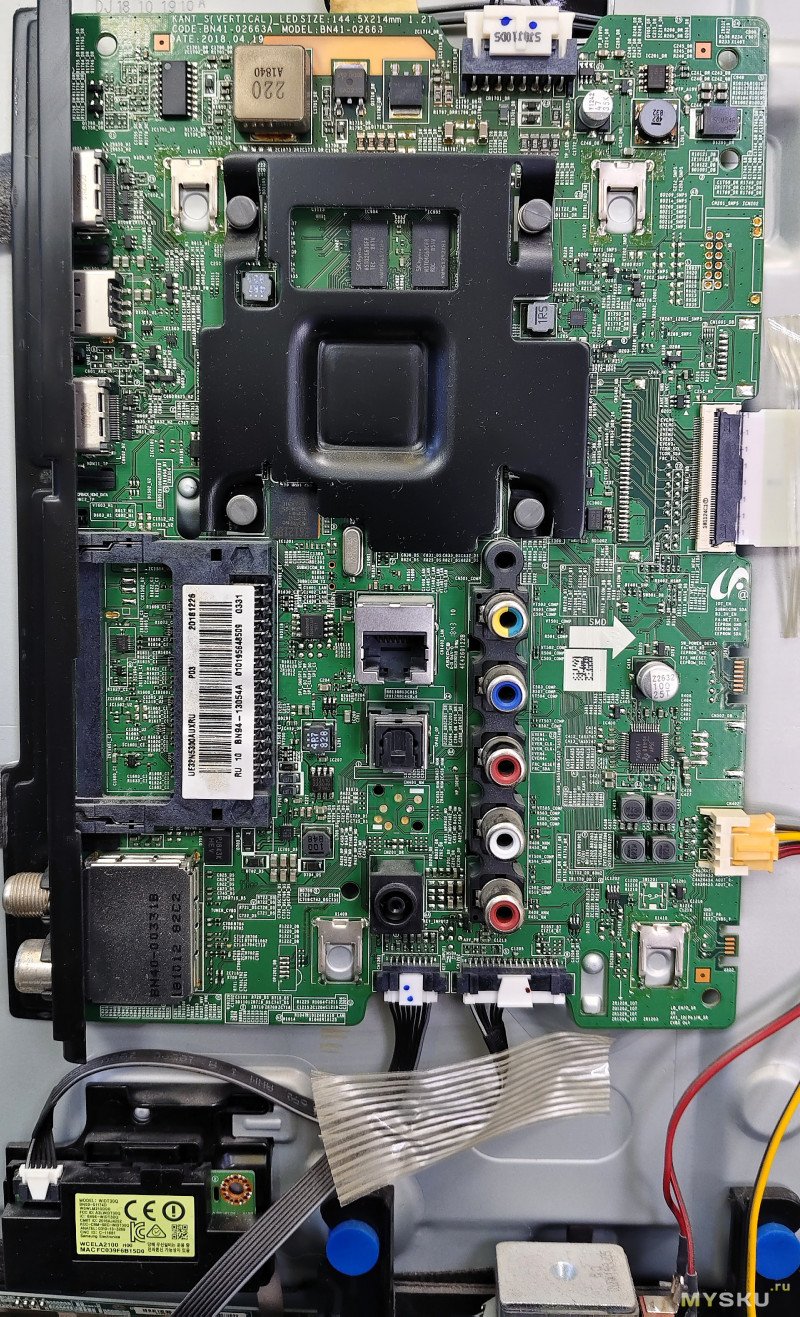

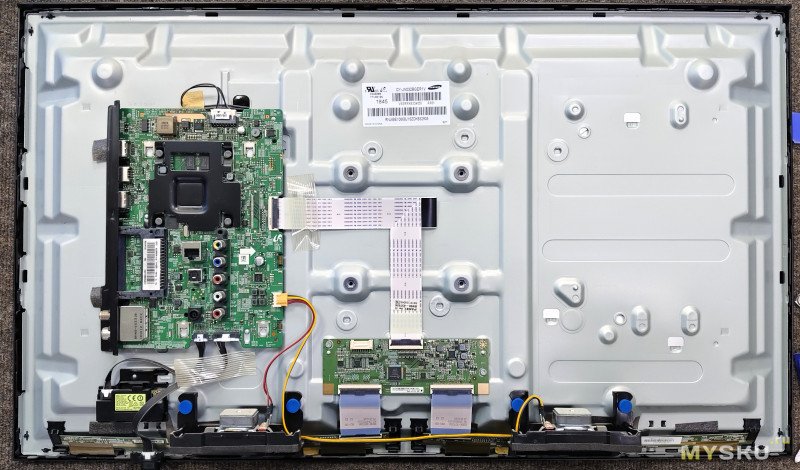

Внутри системная плата BN41-02663A, t-con HV320FH8-N10/HV480FH2-600. Матрица CY-JN032BGER1V

Снимать какие либо платы не обязательно, нужно только отключить шлейфы от t-con к матрице, снять кнопку включения и динамики.

Далее снимаем внешнюю рамку матрицы. Она держится за корпус выступами — плоской отвёрткой или лопаткой отгибаем крепления и снимаем. В этот момент тв лучше перевернуть экраном вверх, что бы матрица не вывалилась или не сдвинулась

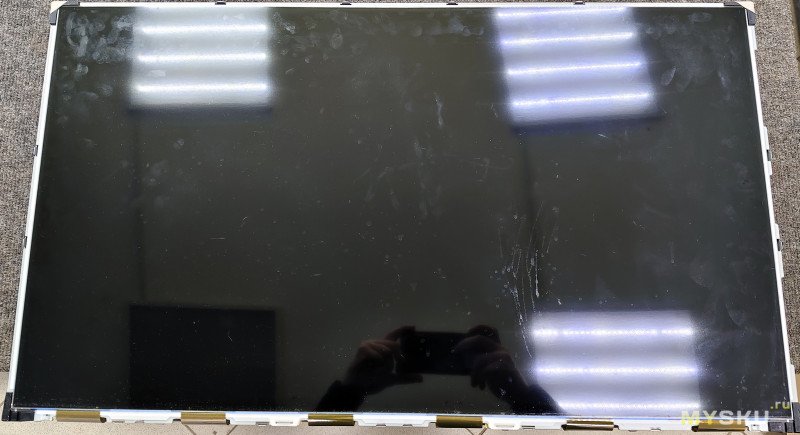

Сняли рамку. Матрица лежит на уголках (пластик или резина, не помню), рамки тут нет

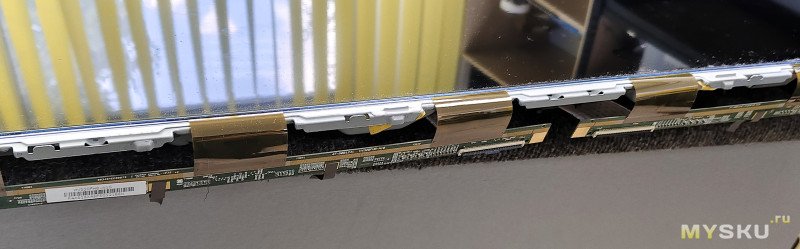

Снизу извлекаем платы матрицы из креплений корпуса, не дергаем.

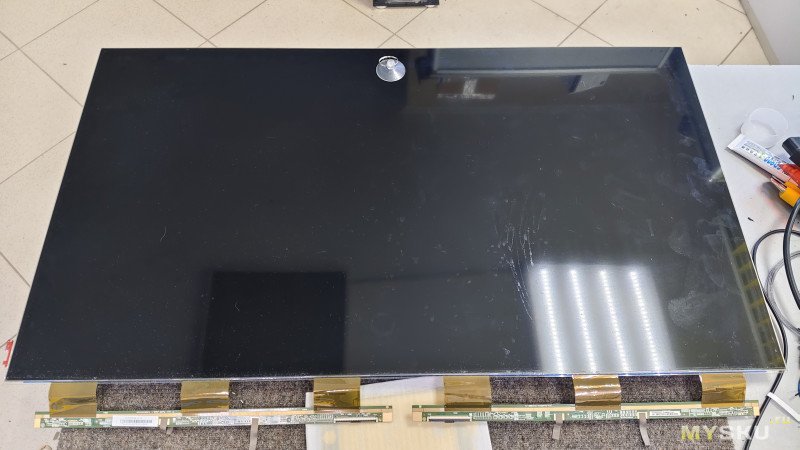

Присоской приподнимаем стекло и подхватываем пальцами под матрицу сверху и снизу посередине  и переносим на чистое и ровное место. За отпечатки не волнуйтесь — их не видно, ну или можно использовать перчатки или подложить под стекло бумагу

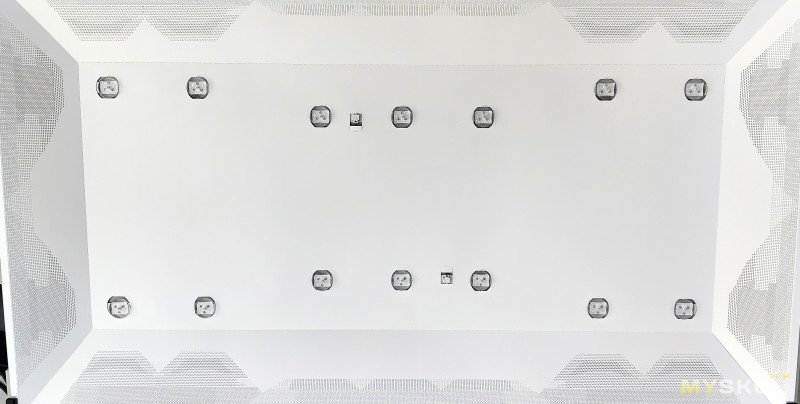

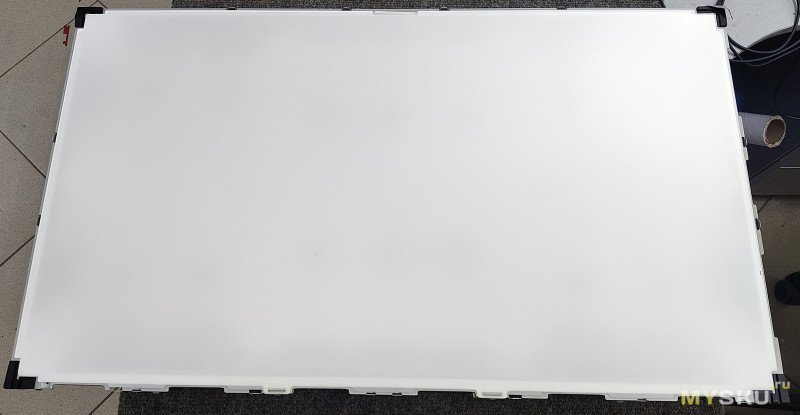

Далее расположены рассеиватели, снимаем их. Не разделяем, что бы потом не перепутать.

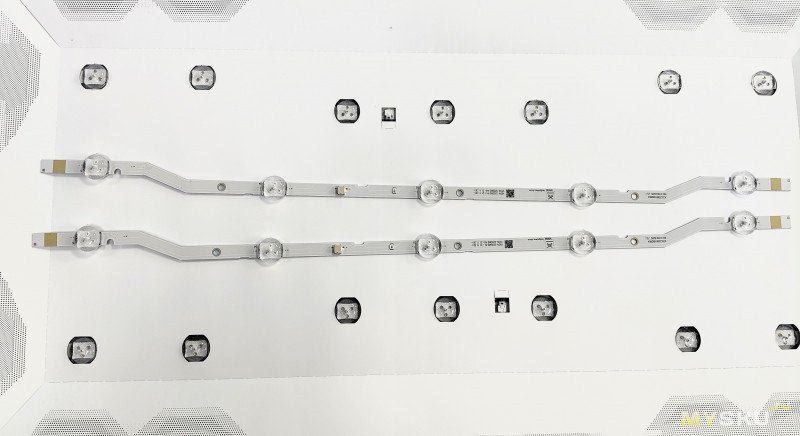

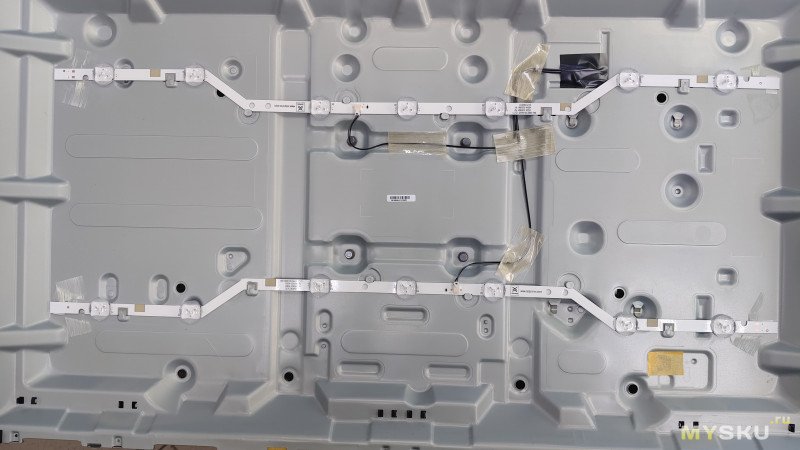

Подсветка состоит из 2 планок по 7 светодиодов

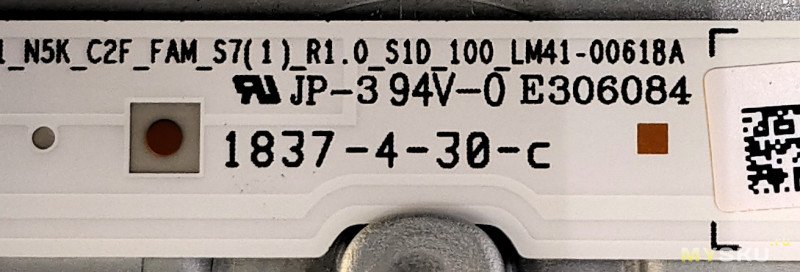

Маркировка LM41-00618A

Но примерив новую подсветку обнаружил несоответствие..

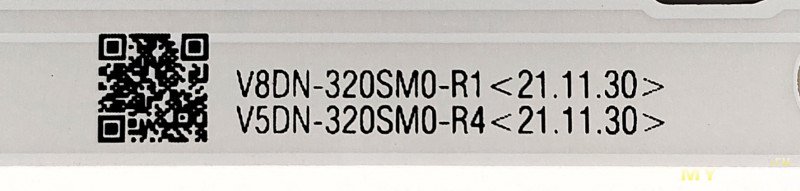

Их маркировка: V8DN-320SM0-R1 / V5DN-320SM0-R4

Искал как обычно просто: вбил в поиск маркетплейса «модель тв подсветка» и мне предложило вариант. В описании модель была, но в итоге оказалось, что в этот тв ставится две версии планок с разным количеством светодиодов. Потом я уже внимательно прочитал описание и там черным по белом написано «UE32N5300AU — требуется сверка маркировки». Ну лень разбирать тв было, бывает:) Но если я замечаю, что в поиске выдает разные по виду подсветки и которые не совсем точно не совместимы (как это бывает с тв LG), то приходится разбирать и смотреть.

Итак, на «авось» не прокатило, вернул обратно, 5 звезд отзыв оставил и заказал уже правильную подсветку, её маркировка V5DN-320SM1-R2 V8DN-320SM1-R1 (тоже самое под другой маркировкой). Снял старые, установил новые, не забываем из подключить

Собираем в обратной последовательности. Перед установкой внешней рамки проверить, чтобы углы и матрицы лежали в углублении уголков.

Включаем — всё получилось, картинка без дефектов. Вы прекрасны:)

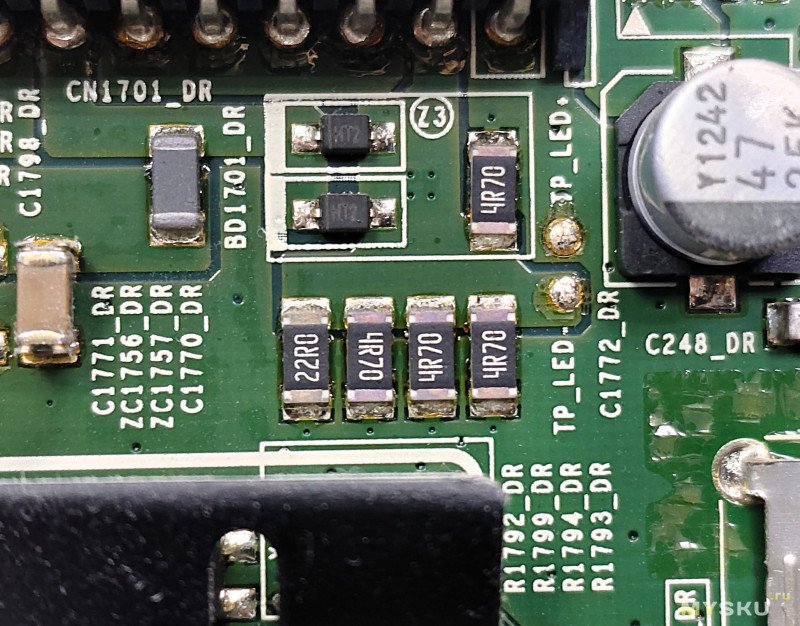

Последний штрих — снижение тока на светодиоды для продления их срока службы. Под разъемом подсветки 5 резисторов — 4 шт на 4.7ома и 1 на 22 ома. Убираем на 4.7 — ток снизился примерно на четверть от исходного. Если убрать еще на 4.7 — минус еще столько же, но скорее всего будет тускло.

Или уменьшаем подсветку в настройках тв, но регулировка резисторами надежнее.

На этом у меня всё, спасибо за внимание. Удачных ремонтов!
