Импровизированный ремонт "золотой" кнопки дряхленького планшета

Возможно, каждому на его жизненном пути встречалась ситуация, когда из-за такой ма-а-аленькой гадкой штучки не работает такая больша-а-ая полезная вещь. Именно такой штучкой стала платка кнопок включения и громкости в морально устаревшем, но не бесполезном планшете Cube i10. Но поскольку цена кнопок превышала треть цены устройства, мною вместе с жабой было принято решение применить запрещенные приемы из категории «колхоз». Подробности под катом.

Введение

В начале лирическое отступление. К чему заморочь со старьем? Покупая планшет еще в доковидные времена на преснопамятном Pandao (упокой Mail.ru его неткод), я отвечал на этот вопрос совершенно четко:

1. Среда Windows с большим каталогом программ
2. Довольно неплохое планшетное железо

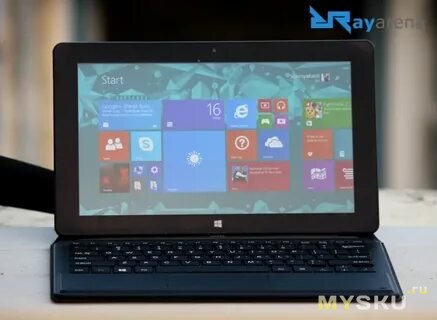

3. Возможность подключения клавиатуры

Стоит уточнить, что китайцы снабдили его 32х битной версией системы, что при 2 Гб ОЗУ вполне оправдано, но сейчас смотрится уже откровенно слабо — весь серьезный софт требует 64x, и на планшете не запускается.

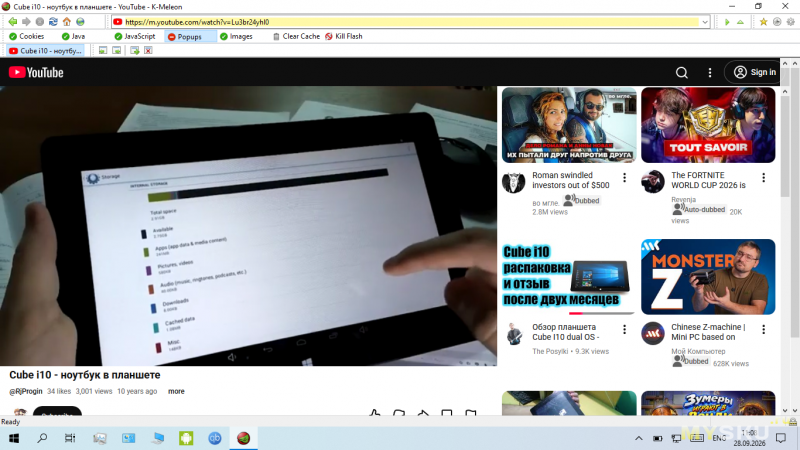

Тем не менее, он вполне тянет современный интернет, причем даже Youtube 480p на облегченном браузере, а уж обычные плееры на сайтах на нем и вовсе «летают».

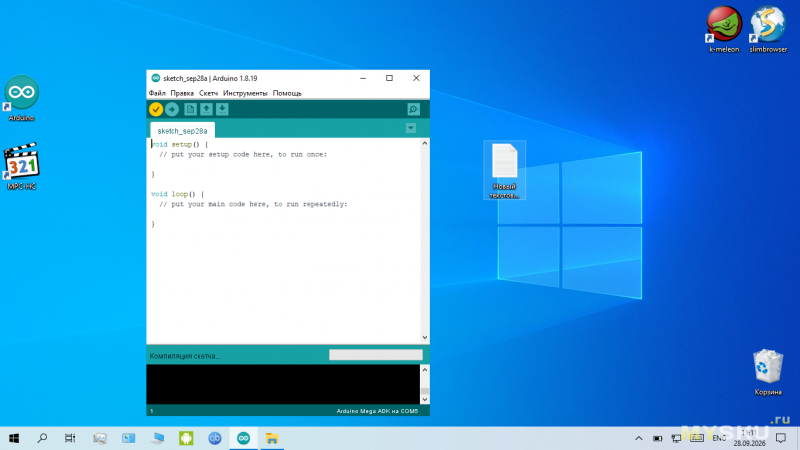

Кроме всего прочего на нем есть полноразмерный USB-порт. Установив среду ArduinoIDE, я могу компилировать небольшие программы для электронных проектов и использовать монитор порта.

Ну и наконец, очевидно, он хорош для офисных задач — любой офисный пакет тут будет работать отлично.

Соединяя это все с его легкостью по сравнению с ноутбуками, это дает отличный компромисс для несложной работы и нехитрого отдыха. Даже немного обидно, что всю затею windows-планшетах на Atom свернули — обычные в заводском виде для меня бесполезны, тут же сразу есть и рабочая среда, и удобный форм-фактор.

Сам же девайс стоил мне сущих копеек, я купил его за 3000 рублей! Это и сейчас дешево для такого устройства, а тогда я был просто счастлив.

Так что надеюсь, для скептиков я смог объяснить, почему меня так расстроила его поломка, и зачем я решил его обязательно починить (желательно бесплатно). А теперь перейдем к сути.

Виноват дворецкий!

Учитывая цену, я ожидал какого-то подвоха, но год беспроблемного использования усыпил мою бдительность. Поэтому я не сразу понял, в чем проблема, когда планшет перестал вменяемо реагировать на кнопку включения. Это началось не внезапно, просто я заметил в какой-то момент, что приходится прямо сильно давить, чтобы хоть как-то оживить его.

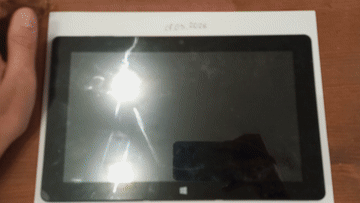

Я говорил себе, что это ничего, что это пройдет, но в один не очень прекрасный день планшет вовсе перестал подавать признаки жизни. Вот тебе и китайская щедрость! Оставалось только вскрытие.

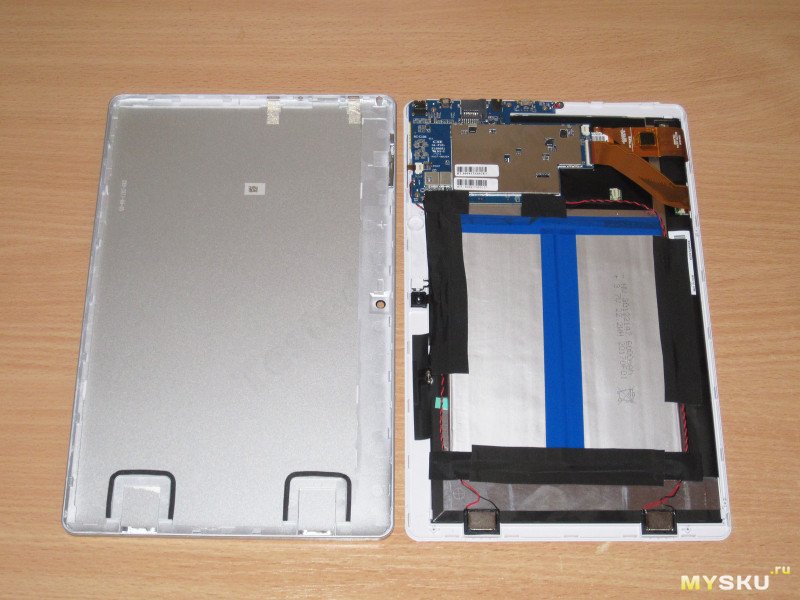

Сам планшет довольно простой в разборке. Ничего в нем не запаяно, просто надо поотщелкивать крышку по краям.

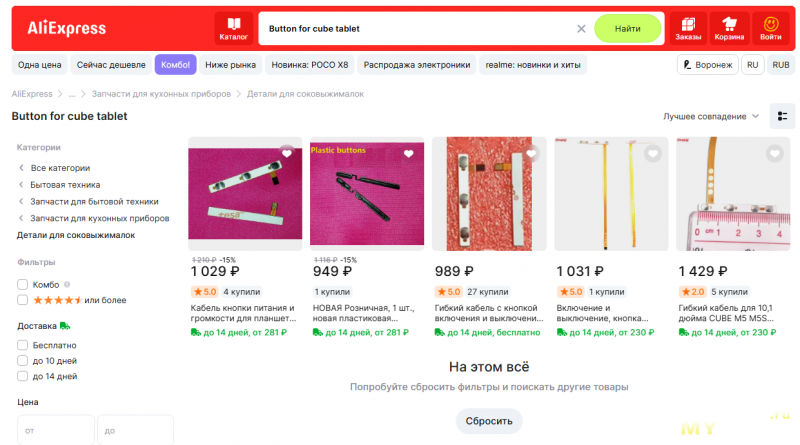

Тут сразу видно и виновника — плату кнопок. Закономерно возникла потребность их заменить. Я вышел в интернет с этим вопросом. Интернет мне ответил примерно следующим.

Забавная китайская шутка! Локально же ничего не находилось. И что же делать? Отдавать китайцам третью часть планшета за несчастные 3 кнопки? Я решил поступить немного получше.

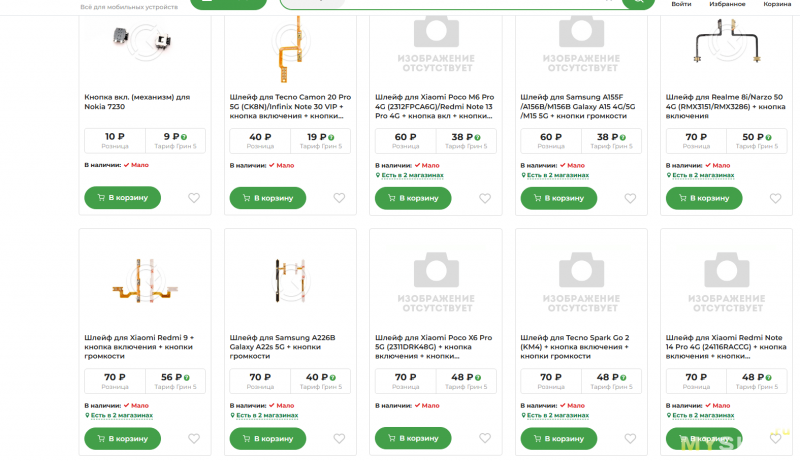

В конце концов, что мне нужно на самом деле? Дешевая платка, которая поместится в своем пазу, и кнопки, которые совпадут с нажимными колпачками. Рассудив это, я просто поискал в локальных ремонтных магазинах самые дешевые кнопки, которые были на вид похожи.

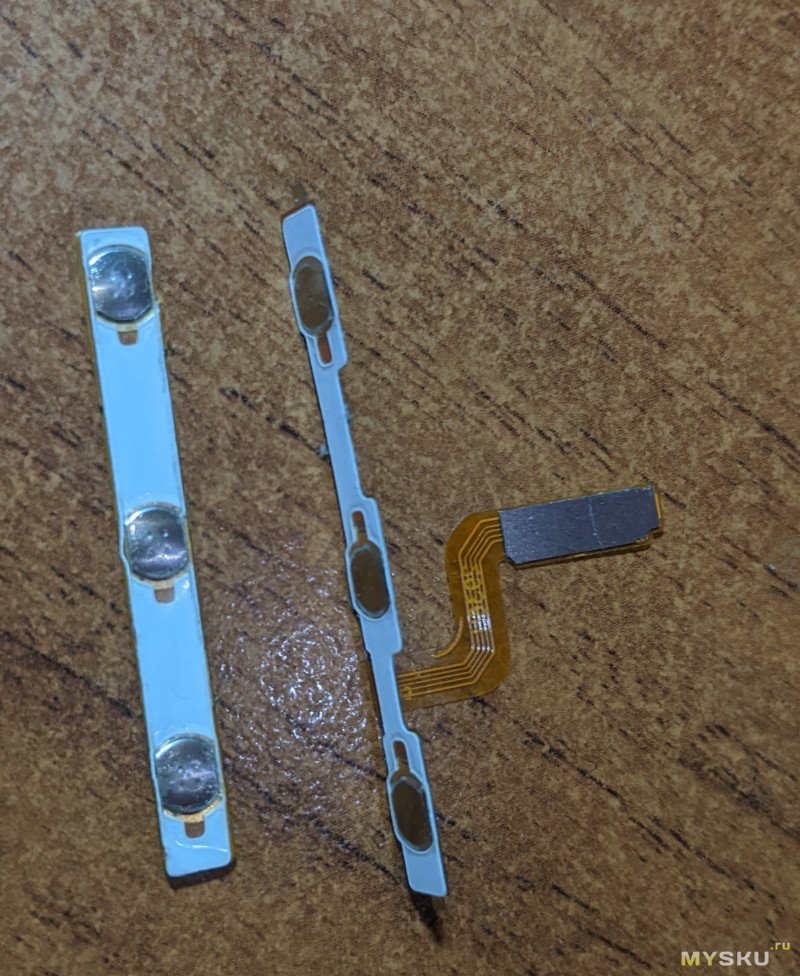

Придя же на место, уже смог подержать их в руках и сравнить, а потому остановился на следующем варианте — около 100 рублей стоил.

От чего были кнопки — не подскажу, дело было лет 5 назад. За этот срок все равно они могли исчезнуть или подорожать, да еще ориентироваться на локальные цены как-то глупо… Поэтому воспринимайте все выше- и нижесказанное как абстрактный алгоритм, а не руководство к действию.

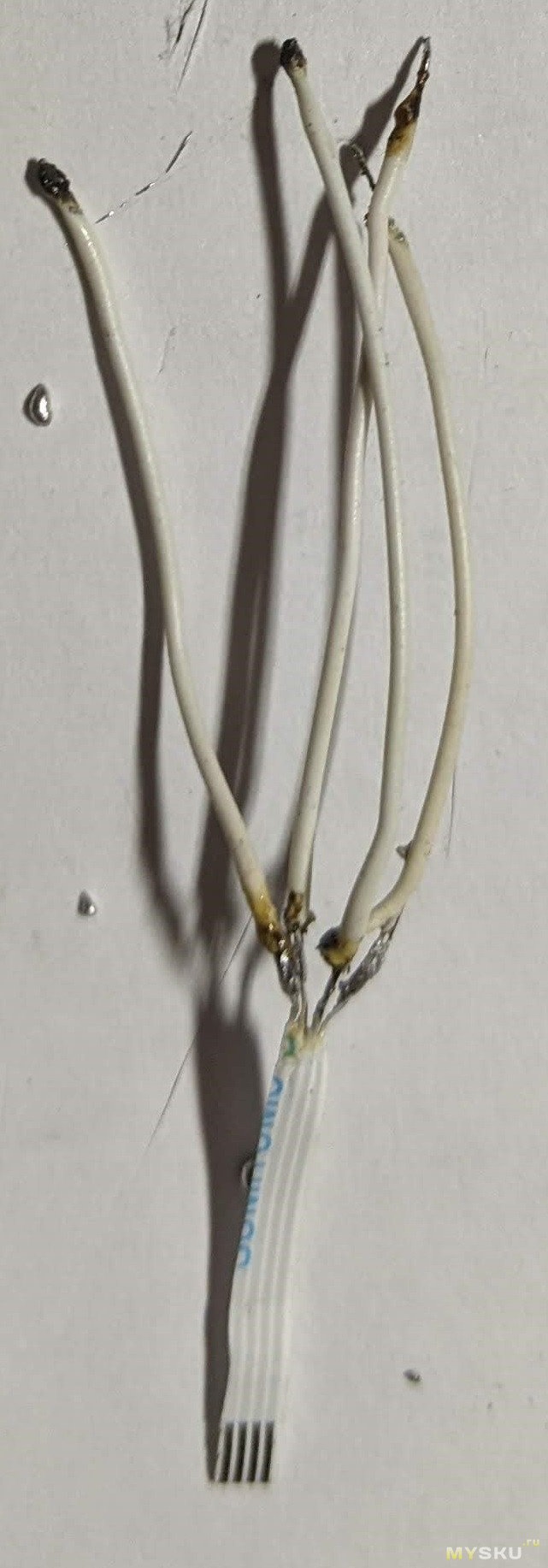

Так вот кнопки подошли, но встал вопрос, как их подсоединить к плате? Разъем-то не тот. Сначала я попытался воспользоваться ноутбучным шлейфом, но он просто не подошел.

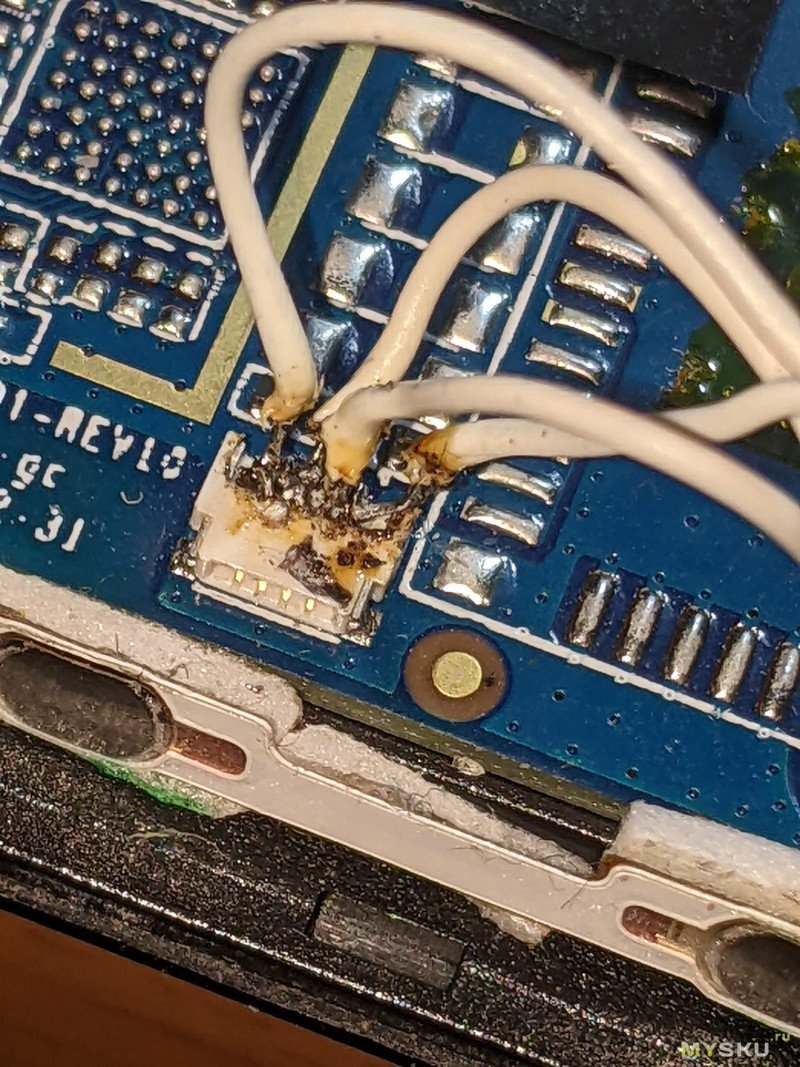

В итоге я припаялся на сами контакты. В телефоне такое, вероятно, не прокатило бы. Тут же было довольно места чтобы не закоротить проводки. Вот и колхоз...

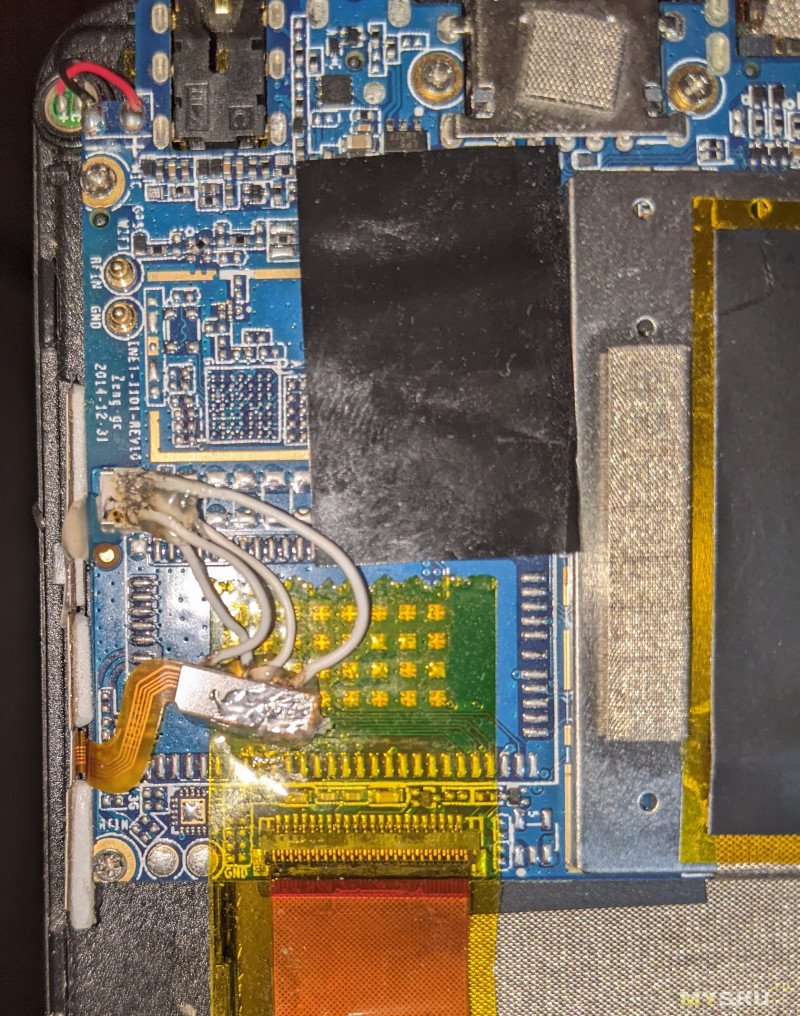

Провода я аккуратно уложил и залил термосоплями. Благо плата в том месте не греется.

У меня были большие сомнения, что эта икебана выживет, но прошло 5 лет и результат налицо.

ИМХО

Каков же вывод с философской точки зрения? Конечно, я не предлагаю колхоз как решение всех проблем, но иногда он как будто оправдан. Имеет ли смысл ремонт за 1000 рублей для подобного устаревшего устройства? На мой взгляд нет. Но, потратив пару часов на пайку и поход в магазин, я все-таки его оживил. Счастливы все — я, моя жаба, знаменитейшие Сифон с Бородой, и даже, возможно, кто-то из читателей.

Разумеется, вывод не касается всяческих ценных и коллекционных вещей — колхоз в этом случае будет выглядеть примерно как новейшая реставрация памятников культуры в Санкт-Петербурге.

И тем не менее, может кому-то дал вдохновение «поколдовать» на досуге над какой-нибудь доселе заброшенной железкой. Частенько так делаю сам, читая муську. Добра всем!
