USB-Switch (USB-KVM переключатель) на 4 устройства: FJGEAR FJ-U404

Взял недавно себе USB-переключатель, теперь хочу поделиться радостью от приобретения!
Коротко:
  • стандарт USB2.0
  • 4 входа и 4 выхода
  • электронное переключение
  • все необходимые кабели в комплекте
  • стандартные разъемы
  • хорошая цена
Вобщем — к покупке рекомендую!


Поскольку регулярно приходится использовать параллельно несколько компьютеров — давно появилось желание в подобном переключателе. Требований не много: нужно чтобы как минимум переключалась клавомышь и желателен выносной пульт (если пульта нет — не беда, можно сделать самостоятельно — припаяв провода к существующим кнопкам\кнопке).

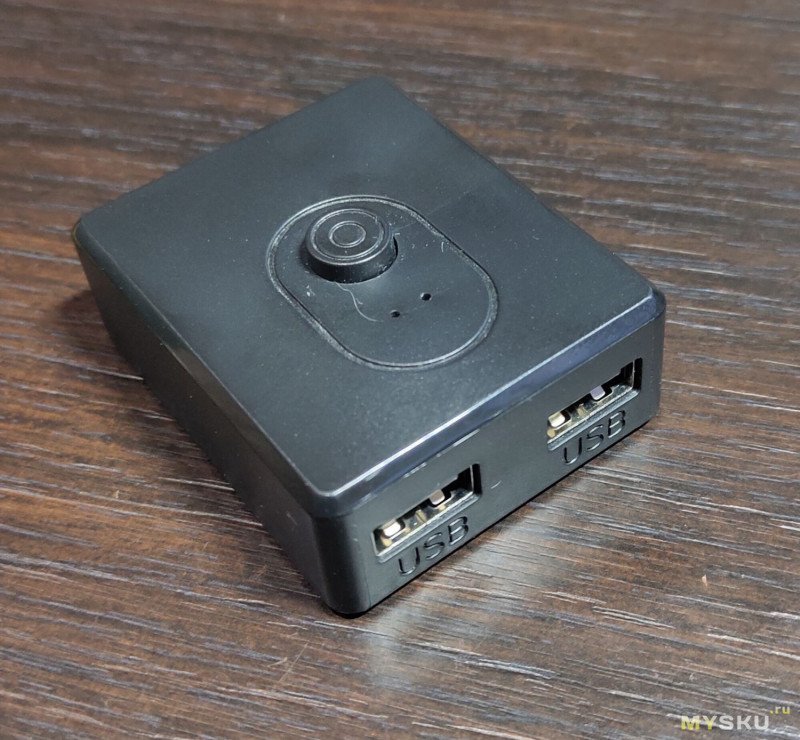

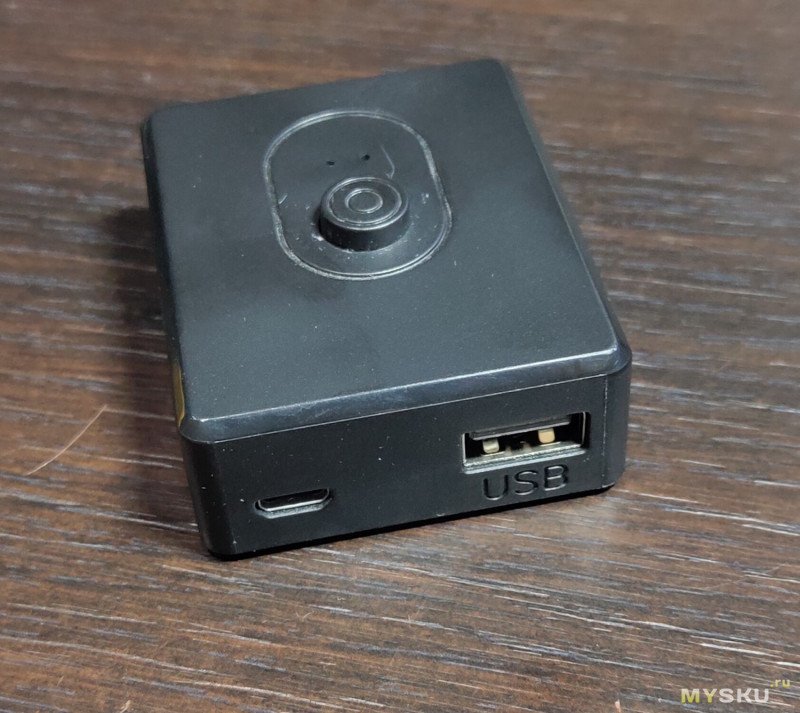

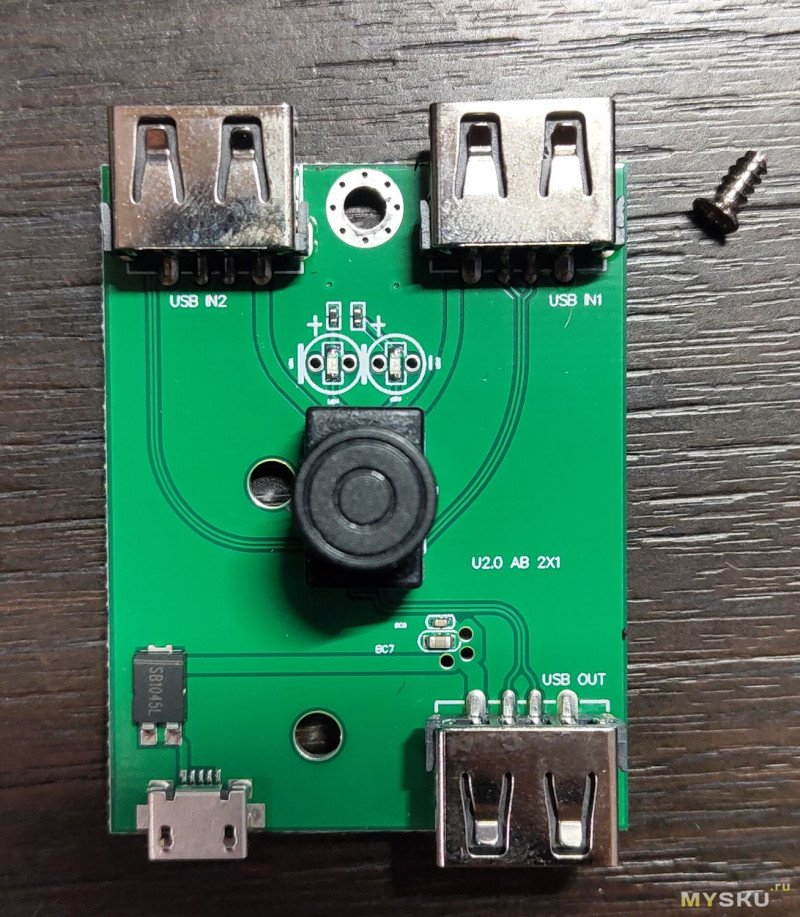

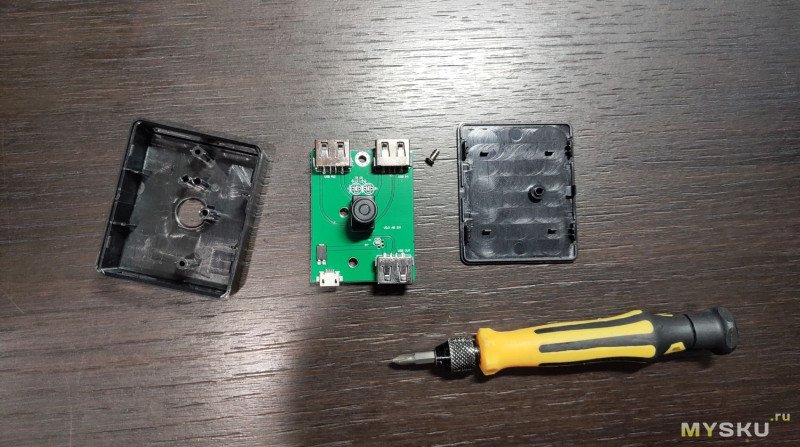

Первый опыт был неудачный: купил вот такую приблуду за, почти, 500 рублей, которая по факту оказалась просто механической кнопкой, переключающей выводы USB разъема, а через два месяца нечастого использования вообще начался неконтакт при нажатиях…

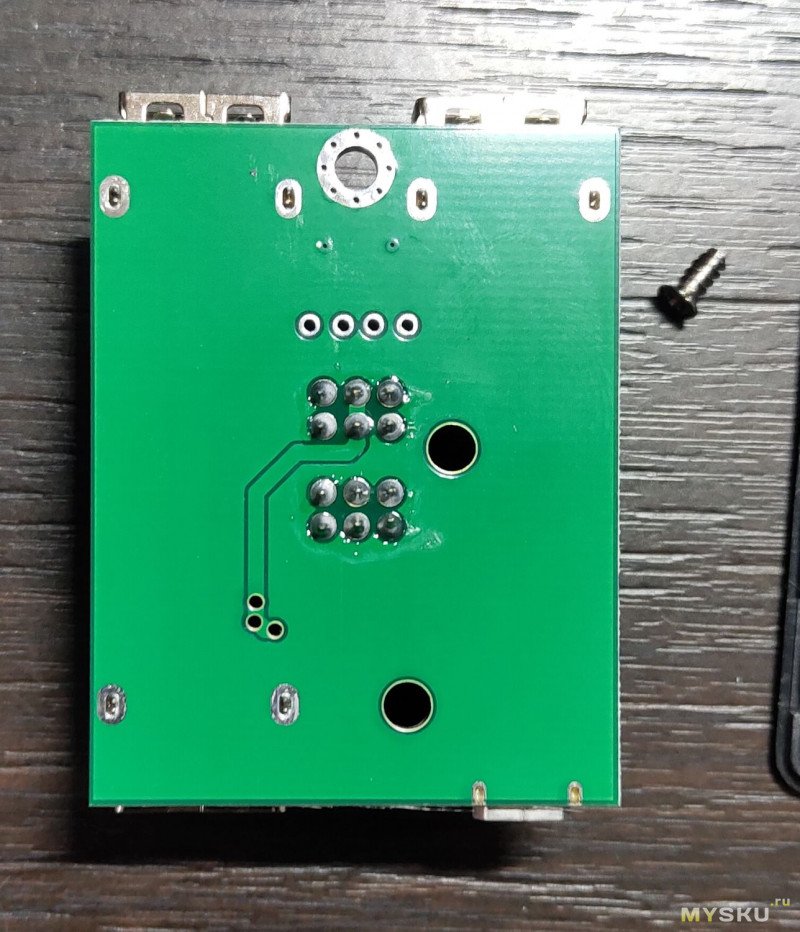

Потроха


И вот вторая попытка дала положительный результат! Заказывал несмотря на малое количество отзывов на эти модели.
Доставка была долгая, больше месяца — как это бывает при заказе из Китая через Озон, но доставили в пункт выдачи, а не в почтовое отделение (бывает и такое).

Внешний вид.

Приходит невзрачненькая коробочка, внутри которой, однако, лежит полный комплект проводов и само устройство.
Обложка коробки сообщает нам что производитель — это «FJGEAR» (на странице товара никаких наименований нет), полное название — «4 IN 4 OUT USB2.0 SHARING SWITCH BOX». У производителя есть свой сайт fj-gear.com или даже его русская версия www.fjgear-kvm.com/ru/, кратко — это «Ведущий китайский производитель!» и всё такое…

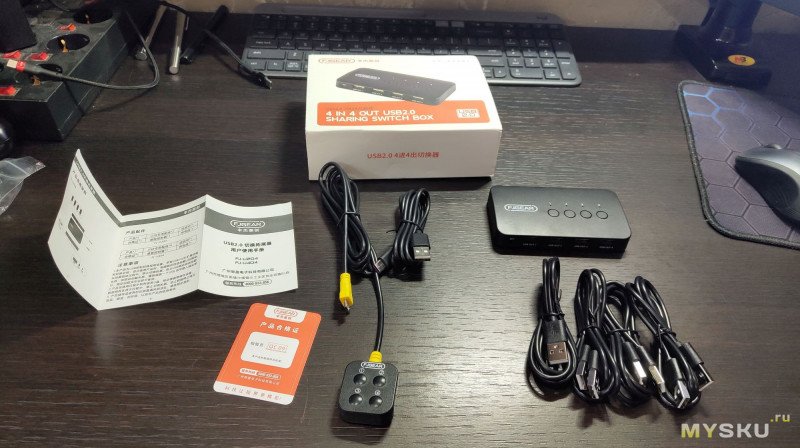

Вскрытие показало что мы имеем:
  1. Кабель дополнительного питания 1м — 1 шт. (обычный type-c без линии данных)

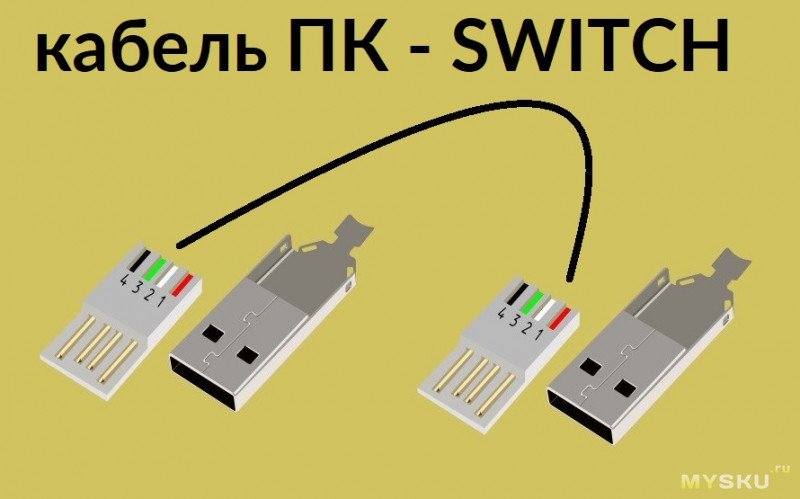

  2. Кабели подключения к ПК 1м — 4 шт. (type-A распиновка идентична с двух сторон)

  3. Выносной пульт переключения 1.5м — 1 шт.
  4. Само устройство USB-Switch
  5. Инструкция

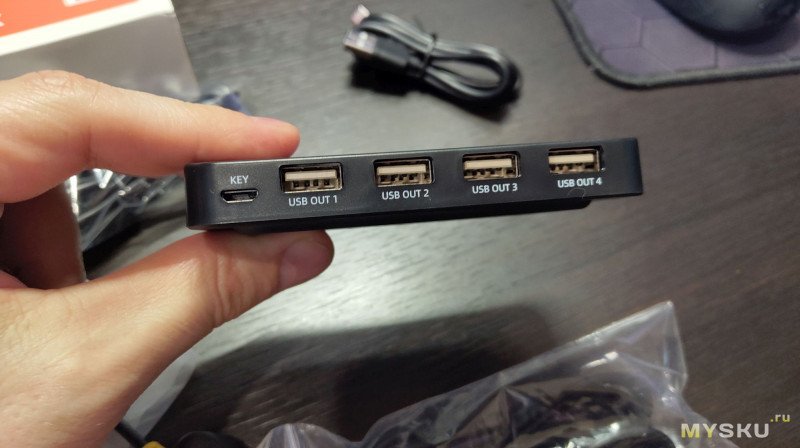

Переключатель с одной стороны имеет 4 порта встроенного USB2.0 хаба (который определяется при переключении на соответствующий ПК) и 1 разъем micro-USB для подключения пульта. Порты хаба названы как «USB OUT 1»...«USB OUT 4».

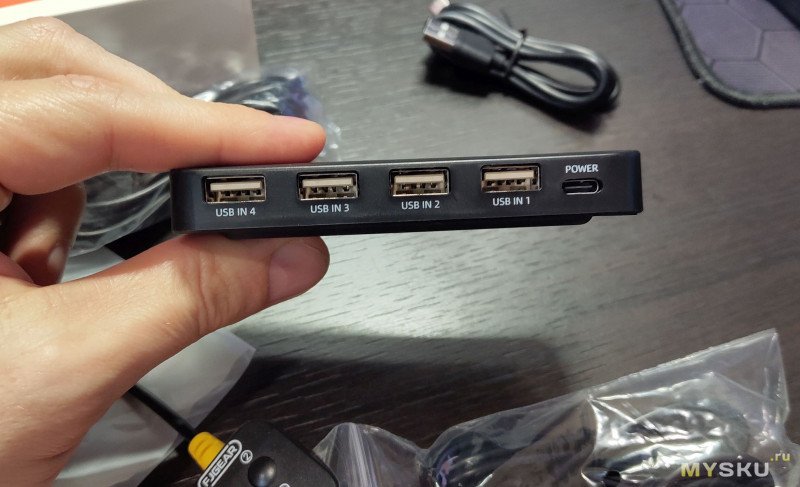

С другой стороны 4 порта для подключения к хостам (ПК) и 1 разъем дополнительного питания стандартный type-c. Порты названы как «USB IN 1»...«USB IN 4» — номера соответствуют номерам кнопок на лицевой панели и на выносном пульте, переключение происходит соответственно.

Сверху на устройстве 4 кнопочки переключения хостов (ПК) и над ними светодиодные индикаторы, светит неярко синеньким в соответствии с номером текущего подключенного хоста.

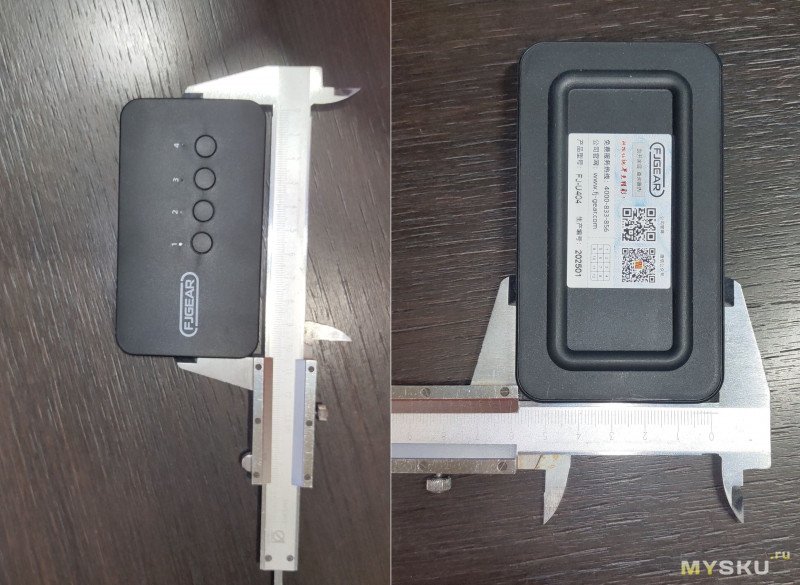

Размеры корпуса: 105мм*60мм*18мм.

Функционал.

Порты для устройств являются разъемами встроенного USB-хаба, соответственно хаб переключается между хостами и всё что к нему подключено, естественно, тоже.

Переключение, довольно быстрое, секунду или может даже меньше, но при первом подключении определение вновь подключенных устройств на хосте может происходить до 10 сек. — вобщем вполне приемлемо.

Переключать можно сразу на любой хост — и это замечательно! потому-что встречал подобные устройства только с одной кнопкой, нажатием на которую переключаются все хосты по очереди (каруселькой).

При тестировании подключал одновременно на все 4 порта хаба: мышь, клавиатуру, флешку, принтер. Всё это стабильно переключается между хостами без сбоев. Дополнительного питания не подключал, но и подключенные устройства для тестов многого не требуют — возможно при подключении какого-нибудь внешнего HDD оно понадобится, однако для подобных задач лучше брать сразу другой переключатель с портами USB3.0 — описываемое устройство рассчитано на простое-базовое — мышь, клавиатура, принтер.

Задержек при работе подключенных устройств не заметил — всё ОК. Подключал к разным системам — Windows 7\10, Linux (arm\x86-64) — проблем с совместимостью нет (собственно их и не должно быть).

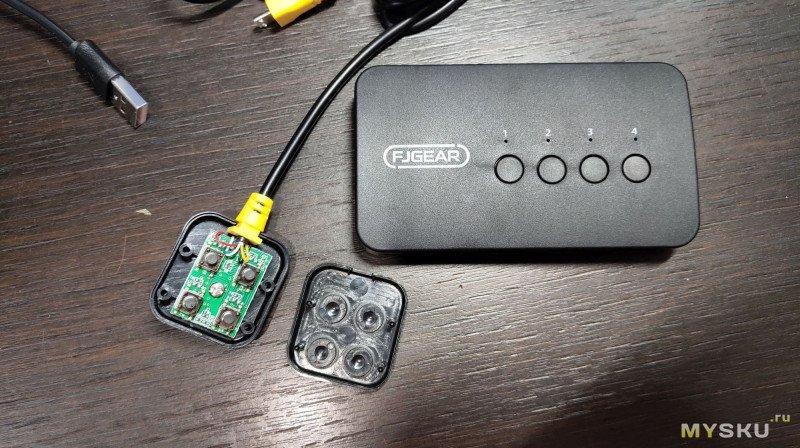

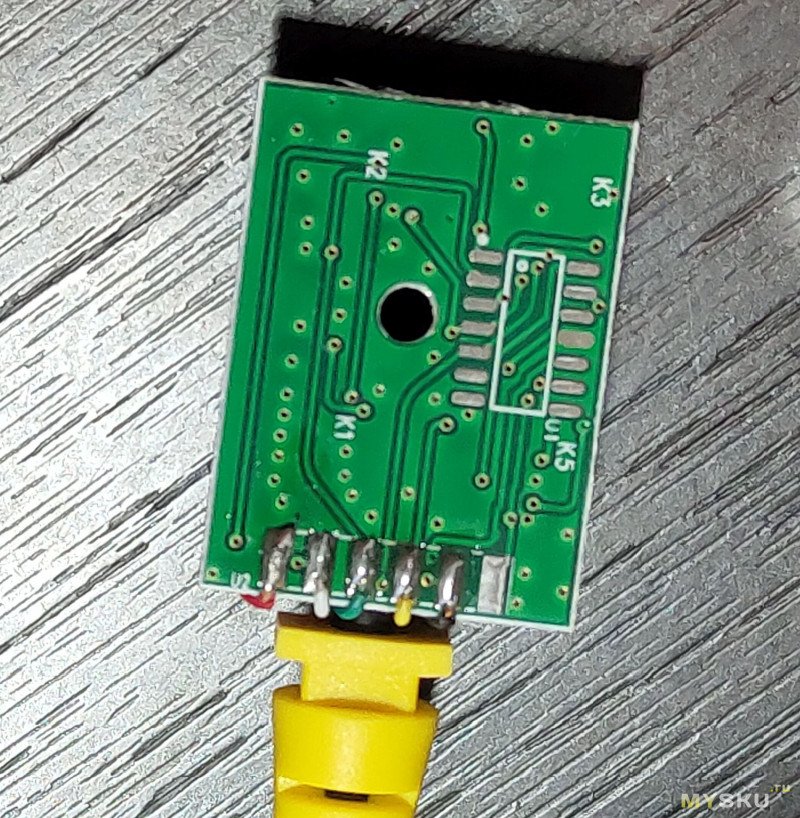

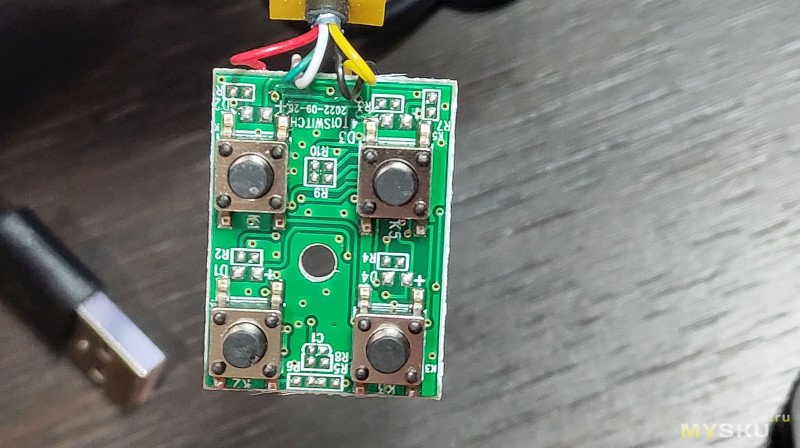

Как писал выше — пульт представляет из себя просто плату с четырьмя кнопками, подключение через 5 пиновый micro-USB — универсально и полностью для этого достаточно. При желании можно самостоятельно изготовить свой дизайнерский вариант подобного пульта. Индикации (светодиодной) на пульте нет.

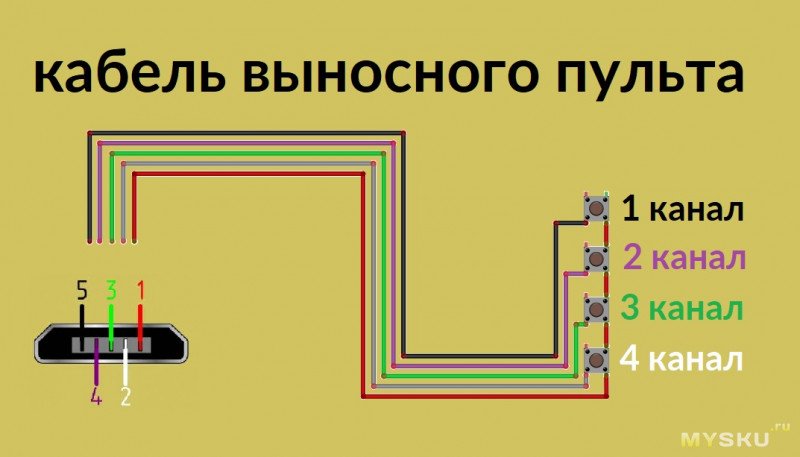

(схему пульта положу под спойлер)

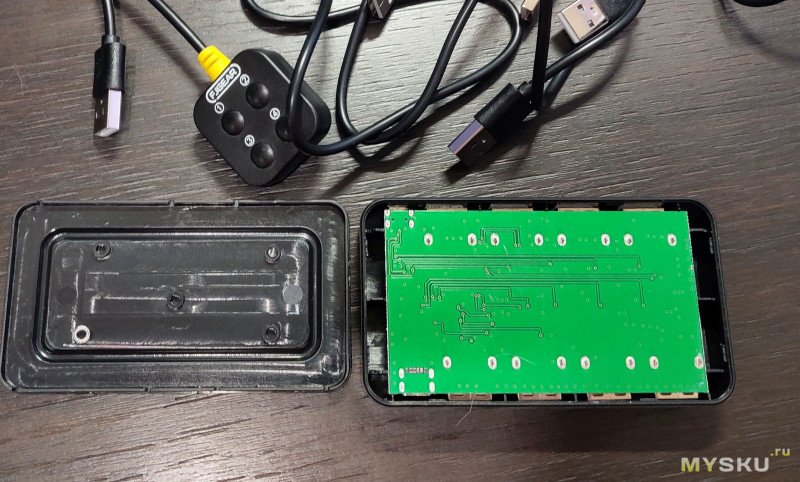

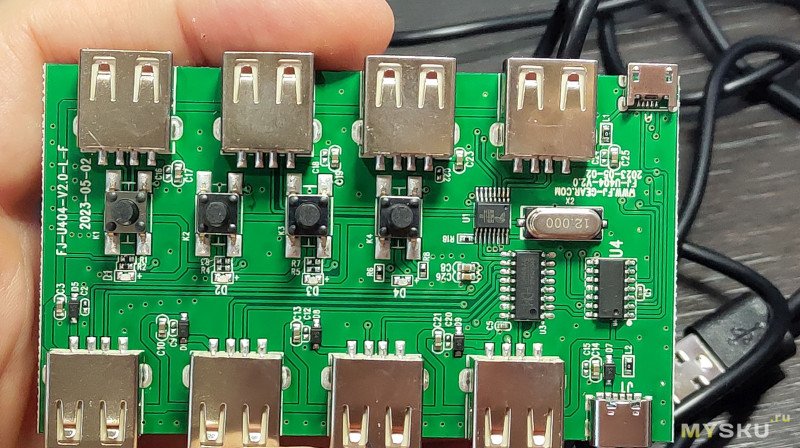

Расчлененка и потроха

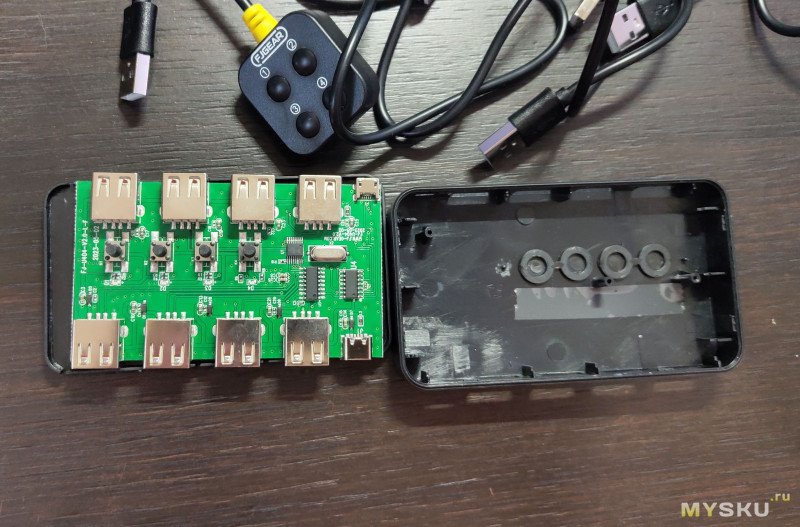

Корпус переключателя на пластиковых защелках по кругу.

Пульт собран без защелок, просто 4 втулки на одной половинке и штырьки на другой — при соединении корпуса плотно друг в друга входят.


Заключение.

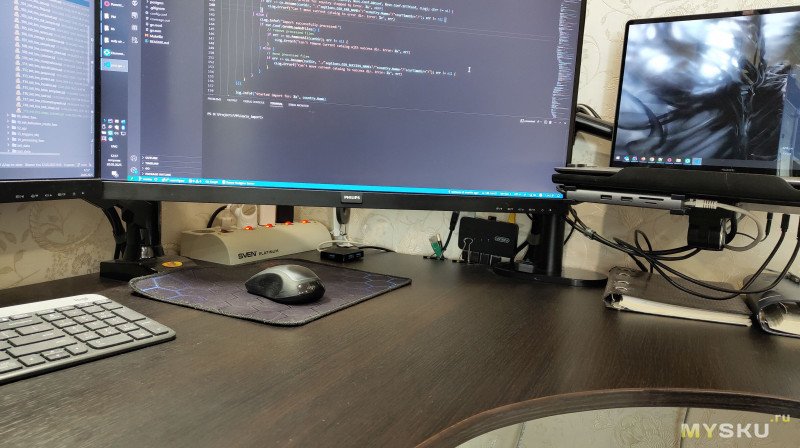

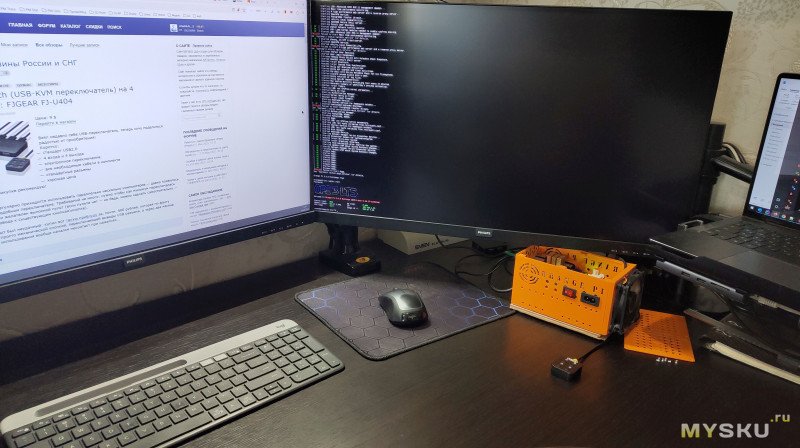

Установил у себя на рабочем столе с самодельными USB проводами требуемой длины (от 0.5 до 3.0 метров) из дешевой витой пары (2 пары) — работает уже пару недель, сбоев не наблюдалось.
Подключены: рабочий ноут, личный ноут, десктоп (единственный с дискретной видеокартой) и один кабель оперативного резерва. Резервным кабелем подключаю приносимые родственниками и знакомыми компы на чистку\починку, и прочие малинки-апельсинки.
Итого: удобно, практично, доступно.

Смонтировано и в работе


Рекомендую! На Озоне предложений этой модели достаточно, можно поискать и выбрать цену получше.
Планирую купить +10 Добавить в избранное
+30 +34
свернутьразвернуть
Комментарии (43)
RSS
+
avatar
+5
Странная эргономика девайса… Вроде б как логичны USB-B для USB-Out, с какого ляда там USB-A? И выход на переключатель вроде как уместен возле USB-In разъёмов, а вход питания — возле USB-Out. Ну так, если логически подключения обдумывать…
+
avatar
0
Согласен.
Есть мысль, что usb-B не стали применять чтобы не увеличивать итоговую толщину, а так, конечно, данный тип кабеля гораздо проще было-бы найти и купить.

Первоначально естественно подключил хосты в разъемы usb out и расстроился что ничего не работает, подумал — ну вот, опять обманули))))
+
avatar
+5
  • Sidula
  • 23 мая 2025, 11:50
Выход на переключатель спереди, там, где подключается мышь и клавиатура, питание и компьютеры сзади — это логично, если KVM стоит на столе. А вот USB-A — это странно. Может из за толщины.
+
avatar
-3
  • chas2
  • 23 мая 2025, 13:26
Вроде б как логичны USB-B для USB-Out, с какого ляда там USB-A?
Простите!
1. Я нигде не видел обозначение «USB-B» и «USB-A».
2. Если там все 8 разъёма USB Type-A, то причём тут мёртворождённый USB Type-B?
+
avatar
+7
USB-A, мама, это по задумке разъём хоста. Слейв имеет разъём USB-B. И почему USB-B мертворожденный? Любой принтер, например, с USB подключается именно таким. И в данном случае хаб является слейвом, неважно — переключаемый он или нет. И в USB-хабах применяется регулярно именно USB-B разъём. Или вы знаете хабы с USB-A для подключения к компьютеру?
+
avatar
+2
Например
и в целом много их…
+
avatar
+3
мёртворождённый USB Type-B
Чиво??? Теорию сначала почитай, прежде чем такие феерические глупости писать…
+
avatar
0
В том-то и дело, что «теорию». А если посмотреть на соотношение имеющихся дома кабелей с Type-B к прочим с Type-A и с Type-C — станет виден факт их малой распространенности. Вот китайцы и избегают его использования.
+
avatar
+7
У меня валяется куча кабелей с Type-B, они идут и к принтерам, и к ардуинам (и к принтерам на ардуине). А Type-A — Type-A выглядит так же чудовищно, как сетевой с двумя вилками.
Type-C же до сих пор сугубо мобильное явление. И иногда как тупое питание тупых гаджетов на замену мини-микро, но с другой стороны у него тогда опять Type-A.
+
avatar
0
если посмотреть на соотношение имеющихся дома кабелей с Type-B к прочим с Type-A и с Type-C
Как, интересно, вы сравниваете количество кабелей USB-A и USB-B? Вы вообще знаете, что все кабели USB-A по стандарту с другой стороны должны иметь разъём USB-B, либо, с некоторых времён USB-C? Или хотя бы, что разъём microUSB — это, внезапно, тоже USB-B?
+
avatar
+4
А в чем смысл этого устройства? Он переключает пачку из 1-4 USB устройств на один из четырех выходов?
То есть подключить клавиатуру, мышь и прочее к 1, 2, 3 или 4 компу по USB?
То есть смесь хаба с 4 USB и переключателя на 4 USB.
+
avatar
+2
Да, именно так. В этом и заключается его единственная функция.

Раньше мне приходилось перетыкать приемник клавомыши из компа в комп или использовать второй комплект клавиатуры. Сейчас я просто нажимаю кнопочку и всё.
+
avatar
0
А коммутация монитора как происходит?
+
avatar
+1
В моем случае — к мониторам подключено одновременно 2 ноута, но они (ноуты) одновременно практически никогда не работают — т.е. активная коммутация мониторов не требуется.
А когда в работе два устройства — то на одном из двух мониторов просто выбираю соответствующий видеовход вручную через меню и передо мной два монитора отображающие два разных хоста.
Однако такое не часто бывает, стандартное использование (в 90% времени) — это днем один комп, вечером и выходные переключаюсь на другой.
+
avatar
0
Другой коробочкой, для видеокабелей. У меня давно два системника на одно междумордие, рабочий и игровой. Если надо, переключаются быстрее альт-таба из полноэкранного режима. Раньше тоже переключал входы монитора (VGA и DVI), сейчас взял переключатель HDMI.
Есть переключатели совмещённые, собственно KVM, но в моём случае новый был необоснованно дороже.
+
avatar
+1
Никак.
Так что это не KVM переключатель — keyboard, video, mouse — а разве что KM…
+
avatar
+1
Но слова «KM» нет. А понятие «KVM без видео» давно устоявшееся. Как не то что бесколлекторные моторы, но прямо как кабели Универсальной Последовательной Шины, передающие однако лишь питание постоянным током.
+
avatar
0
Ну, в названии кабеля в данном случае говорят о типе разъема.
И, если продавец нормальный, то пишет: без передачи данных, или — только для зарядки.
+
avatar
+2
А здесь говорят о типе переключателя. С нескольких системников на один терминал ввода-вывода. Потому что просто «Switch» и даже «USB Switch» может быть чем угодно, а «KVM Switch» уже конкретная функция.
Дальше нормальный производитель пишет — переключаем только USB, только видео какого-то стандарта, или всё сразу. Ну и по портам оно сразу видно.
+
avatar
+5
У каждого устройства своё предназначение)У меня была ситуация когда надо было работать с 3 системниками и хотелось пользоваться именно моей к удобной клавой и мышкой. Вот как раз для этого и надо
+
avatar
+6
Нормальная KVM-ка ещё и монитор переключает.
+
avatar
0
не всем это надо. Кому нужны ещё мониторы, купят подороже с мониками.
+
avatar
+2
С мониторами ещё зоопарк интерфейсов у хостов, от VGA до DP. Иногда их проще втыкать непосредственно в монитор и переключать его входы.
+
avatar
+1
Иногда да, а иногда зоопарк выходов не сходится с зоопарком входов.
+
avatar
+1
Ага, до сих пор в ходу целых четыре варианта — VGA, DVI со своими разновидностям, HDMI, DP. Ещё пятым можно притянуть USB-C.
+
avatar
+1
Ага. Вот у меня был монитор с DP вместо HDMI, а теперь — с HDMI, но без DVI. VGA есть почти всегда, но он аналоговый, портит качество картинки. Играть ещё ок, читать заметно хуже.
+
avatar
0
  • kven
  • 24 мая 2025, 18:44
vga уже редкость в современных девайсах
+
avatar
+1
В моём мониторе MSI VGA соседствует с DP и USB-C.
+
avatar
+1
Скорее от экономии, чем от устарелости. VGA превратился в вечную ценность, ибо через него что угодно будет работать с чем попало.
+
avatar
0
Да, именно так, полная совместимость и безопасность при «горячем» подключении, например в образовании проекторы, куда постоянно подключаются разные учительские ноуты, все на VGA.
+
avatar
+5
Нормальная KVM-ка ещё и монитор переключает.

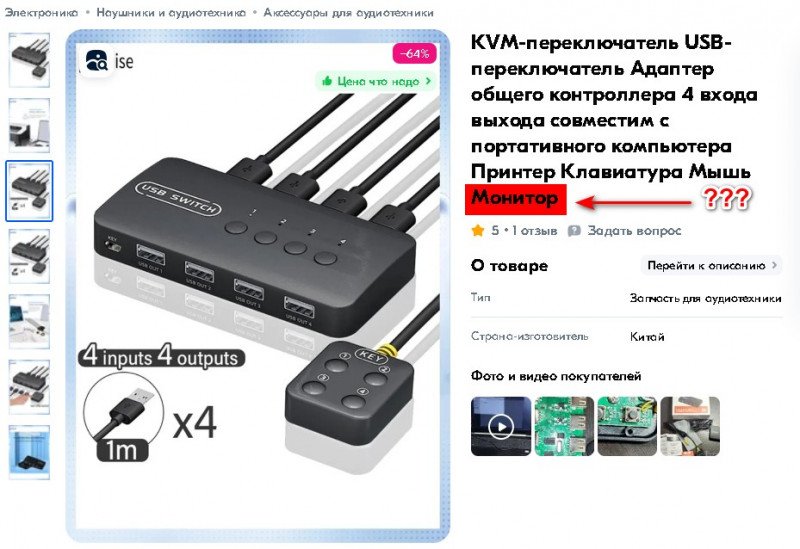

«Какая невероятно низкая цена за KVM с такими характеристиками!» — пронеслось в голове, когда я ломанулся оформлять заказ. Но опыт покупок у китайцев заставил меня в последний момент остановиться и всё же разобраться, где меня пытаются обмануть. «Так, стоп, а где же V, которая средняя в KVM?!!!» Во общем, опять обман… Причём сразу у продавца в лоте:
+
avatar
+3
Любая KVM-ка монитор переключает. Само название — KVM, это аббревиатура Keyboard, Video, Mouse. Устройство из поста — не является KVM.
+
avatar
0
  • TimAl
  • 26 мая 2025, 11:32
Ну почему, можно и монитор USB подключить )
+
avatar
+7
Позанудствую… KVM — клава, видео, мышь… где тут видео?
+
avatar
+1
Ага, но на Алиэкспрессе выдача в поиске более релевантна по фразе «kvm usb switch». Вот и здесь добавил. В конце концов, если занудствовать, то ксерокс в 99% случаев — тоже совсем не «Ксерокс»…
+
avatar
+2
мне всегда казалось что буква V в KVM обозначает монитор… но судя по всему не :))

не как упрек автору обзора :)
+
avatar
+1
  • dummy
  • 23 мая 2025, 12:50
Была отличная реализация в некоторых сериях мониторов Мицубиси, еще на трубке.
Встроенный в монитор переключатель — одной кнопкой на мониторе переключались и видео-входы и подключенные к нему USB устройства
+
avatar
-1
Когда бы еще производители мониторов и их интерфейсов наконец то додумаются, что кнопку включение и перезагрузки ПК надо вынести на панель монитора. И именно физические кнопки, а не программные. Потому что клава мышь могут быть беспроводными, а вот моники всегда на проводе.
+
avatar
+2
По мне это лишнее усложнение. Управление питанием часто бывает на клавиатуре, это давно стандарт, беспроводность тут не имеет значения, для компьютера это обычные USB HID устройства.
+
avatar
+2
Спасибо ТС за интересный материал и за крупные фото внутренностей! Разглядывание породило ряд вопросов к сообществу :)

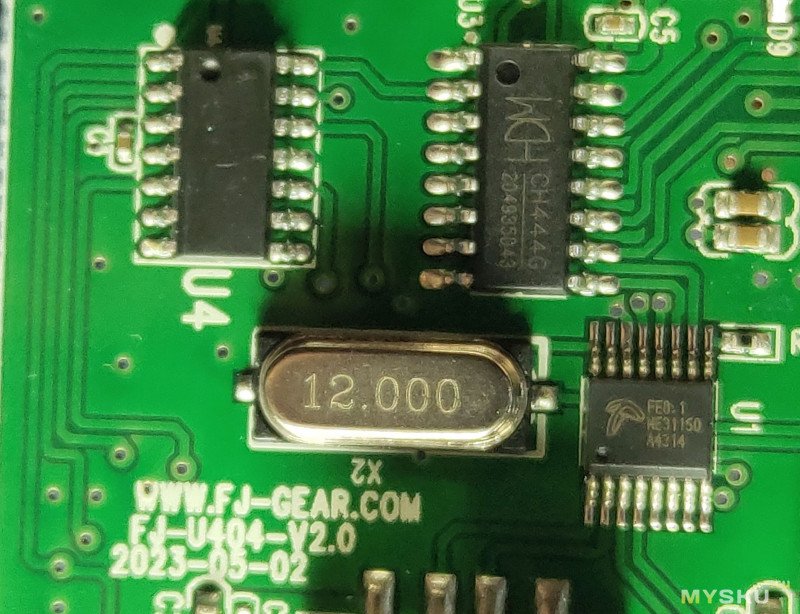

Похоже, что 16-ногая микросхема — это пятипортовый хаб на минималках :) Название нечетко, что-то типа АЕ31150. Может кто-то знает точно, что это?
+
