Cгорел двигатель в шуруповёрте, который используется на стройке у товарища. Решено было не выбрасывать инструмент и не возиться с родным движком, а просто заменить двигатель, благо это дело нехитрое. На то время выбор был невелик и куплен данный движок для установки. По сути, это быстрообзор с фото двухлетней давности, электрических замеров не делал, мультиметра под рукой небыло, надо было сделать и сразу отдать.

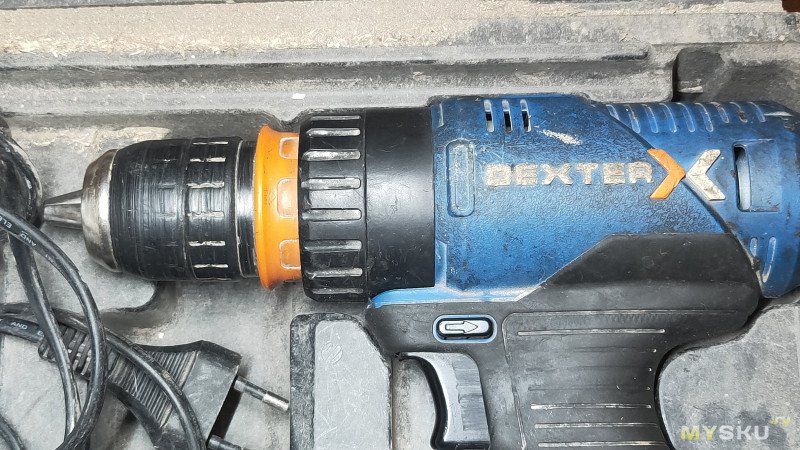

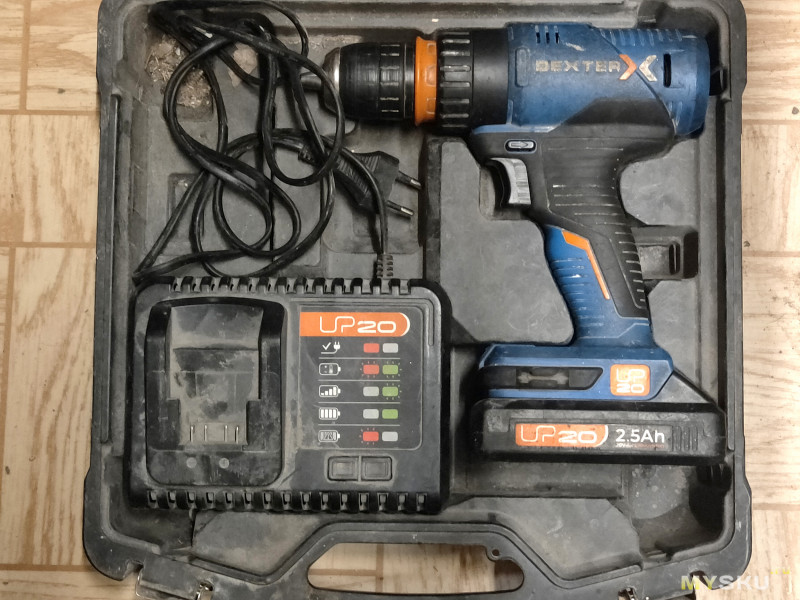

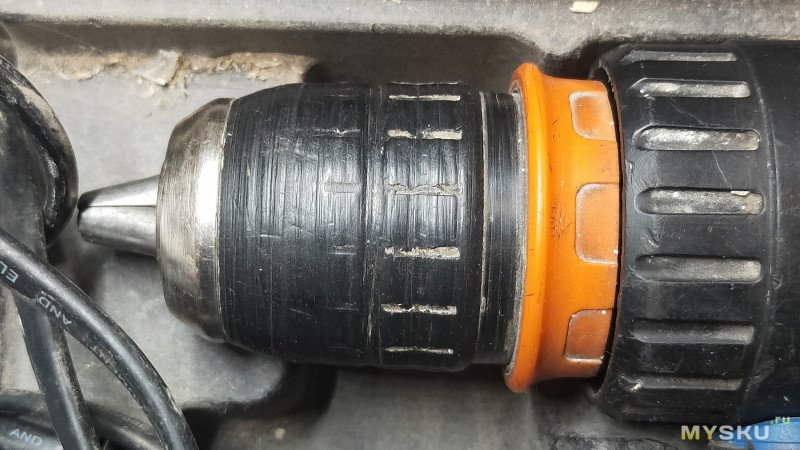

Сам шуруповёрт. Dexter 20VSD2-35RC, повидавший многое.

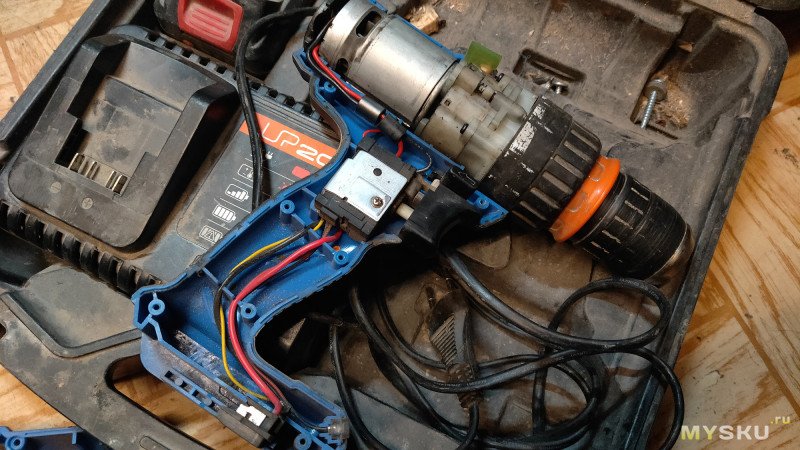

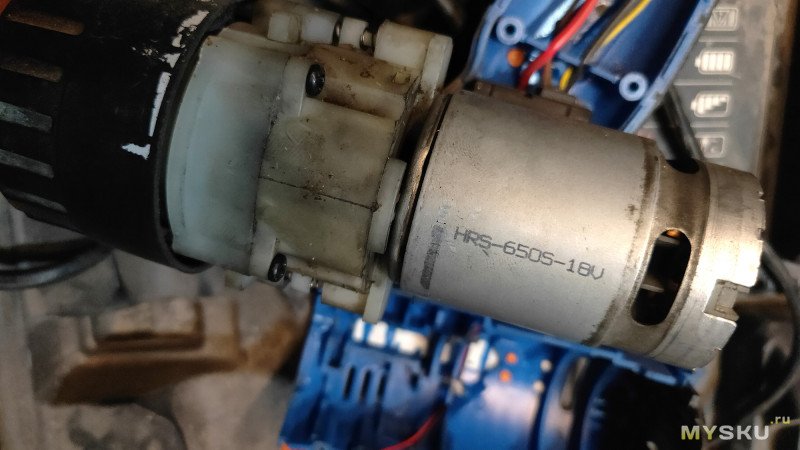

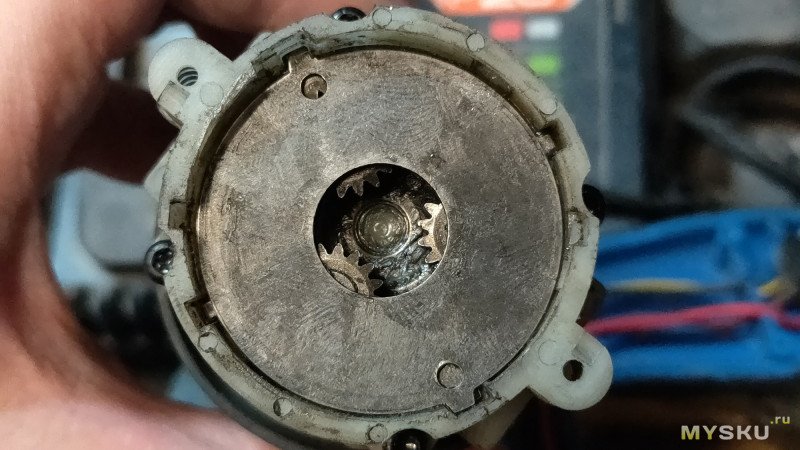

Шуруповёрт был заранее разобран, чтобы знать параметры подыскиваемого на замену двигателя. Маркировка родного движка Hrs-650s-18v, но в продаже такой не нашёл, даже б/у.

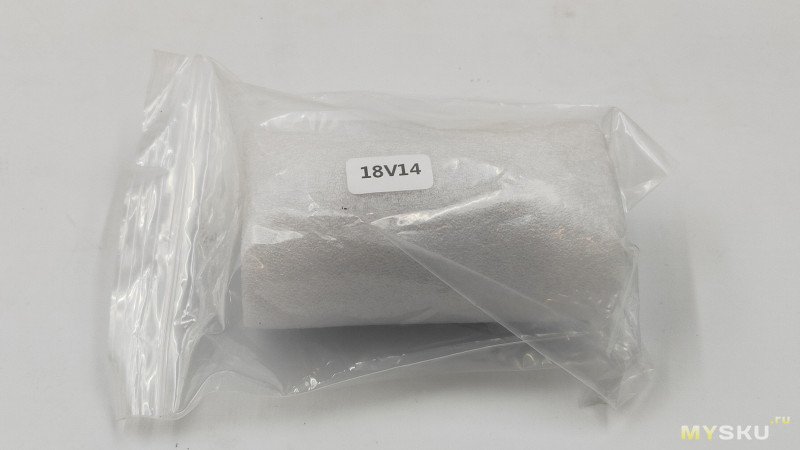

Двигатель был упакован в поролон и пакет.

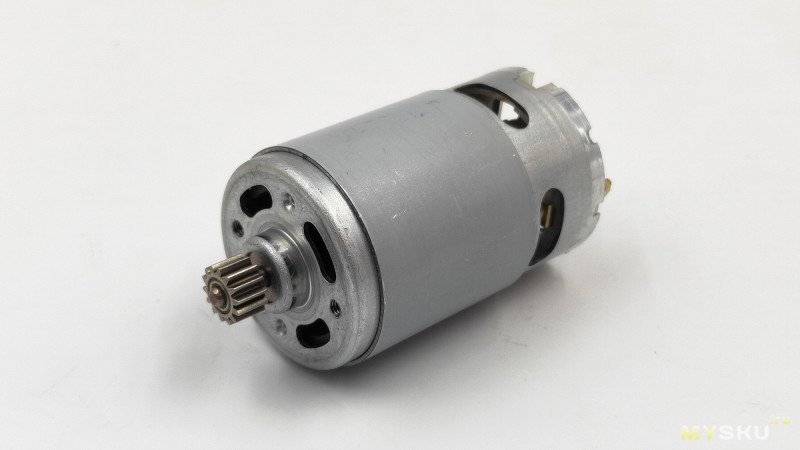

Корпус целый, ничего не помято и не погнуто.

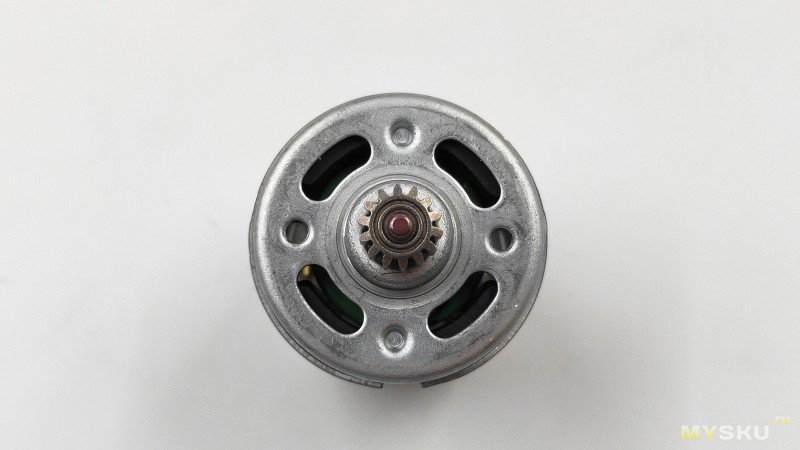

Шестерня металлическая, 14 зубьев

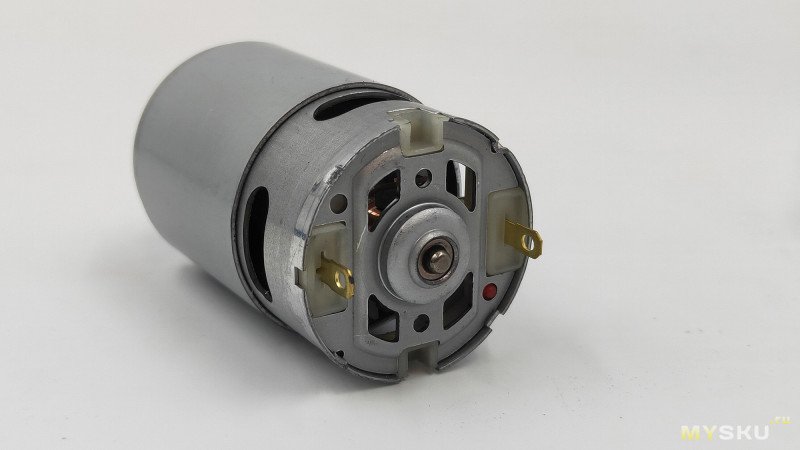

Плюсовой контакт отмечен красной точкой.

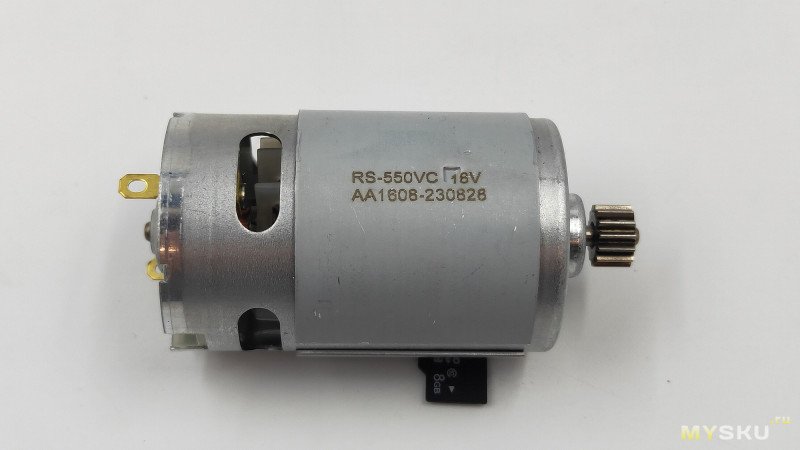

Маркировка RS-550VS 18V, AA1606-230828

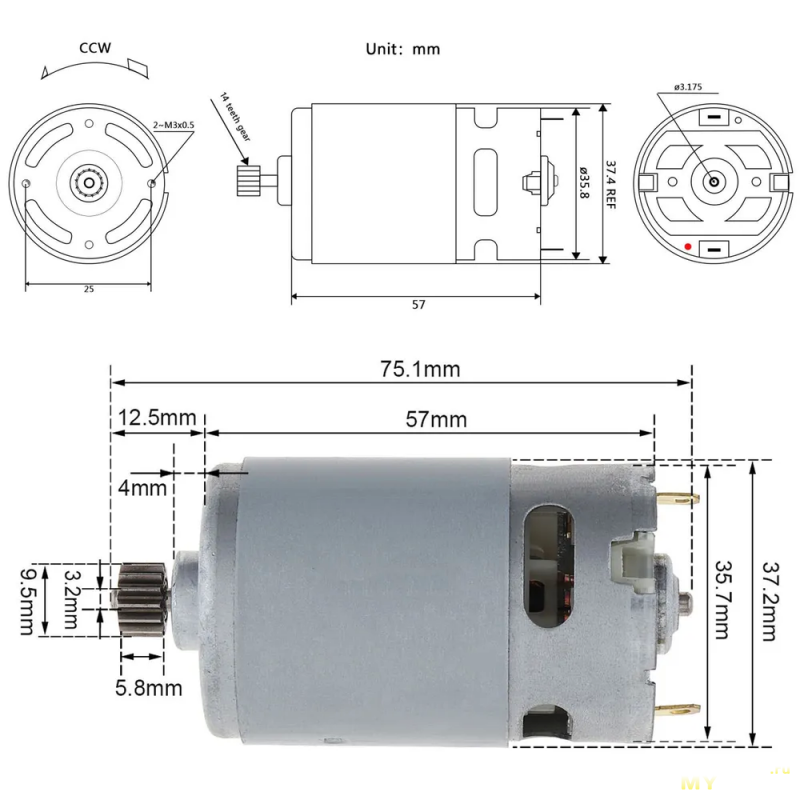

Параметры движка на схеме с карточки товара. Раньше высота шестерни не указывалась, сейчас стали указывать.

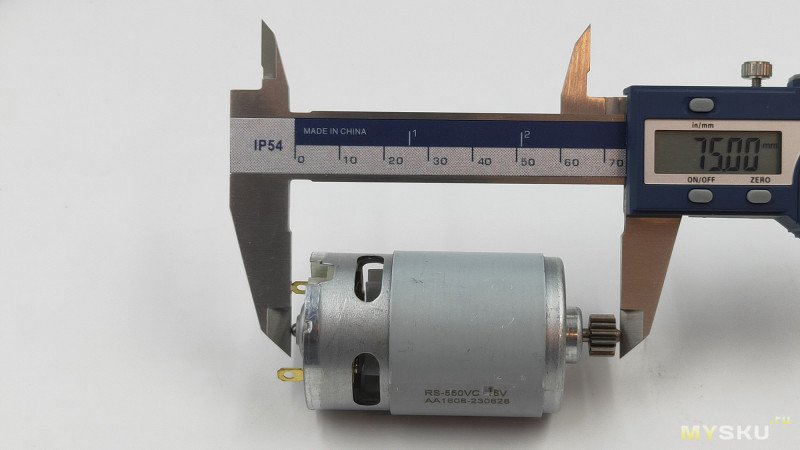

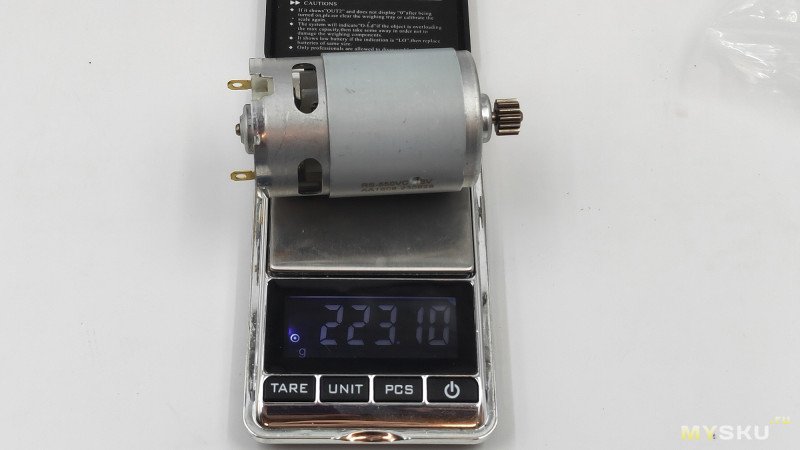

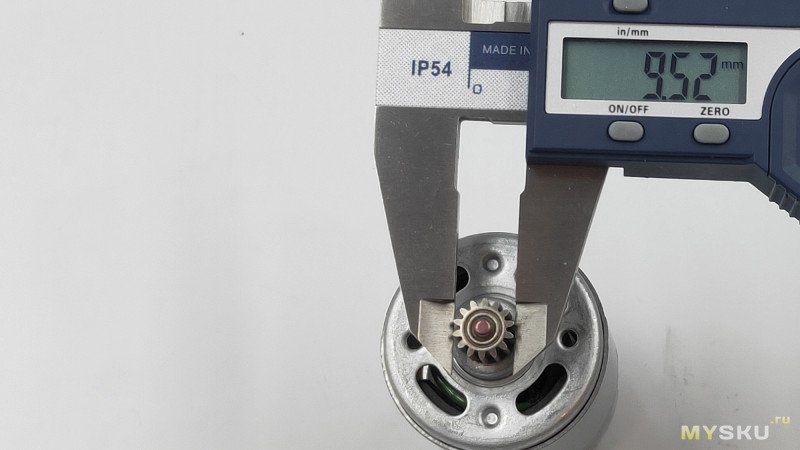

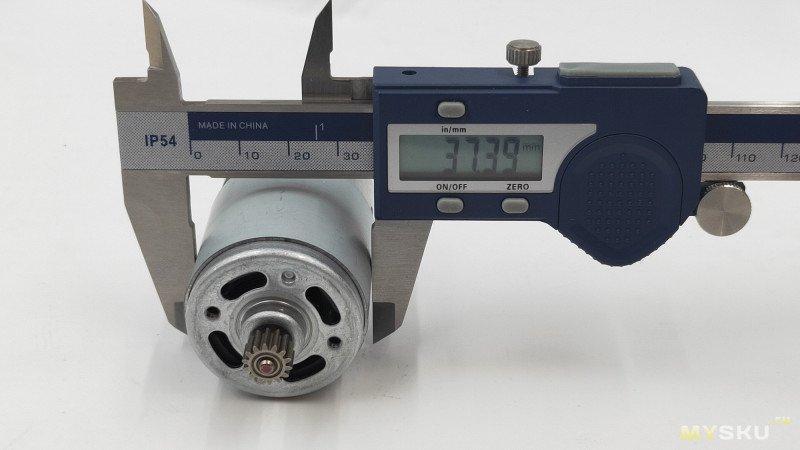

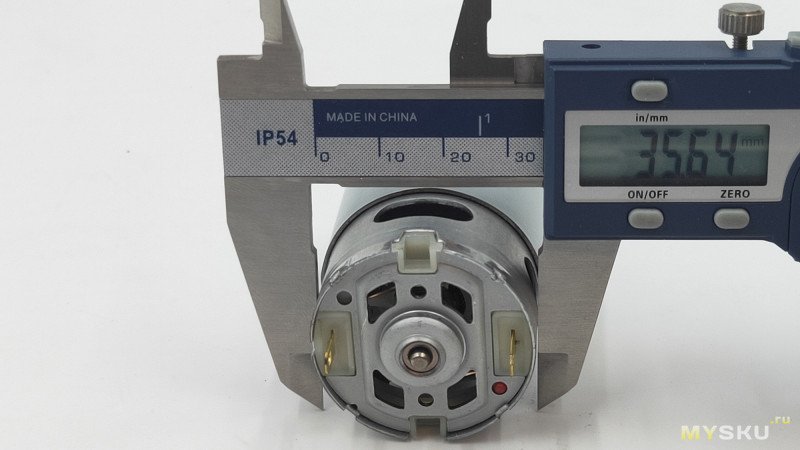

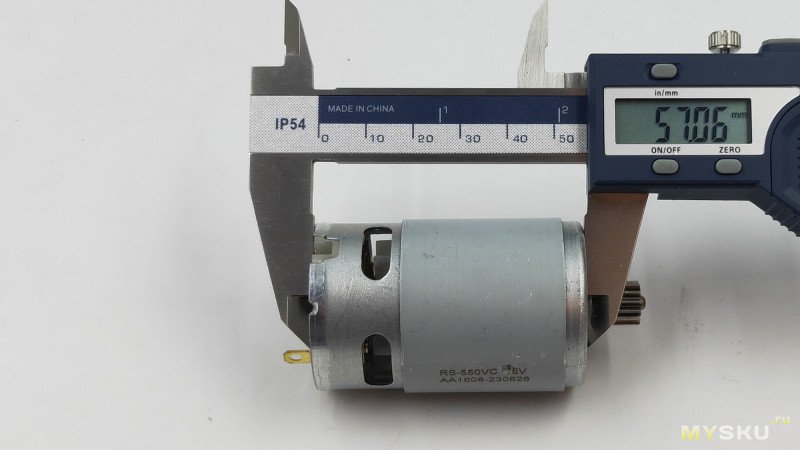

Измеренные размеры

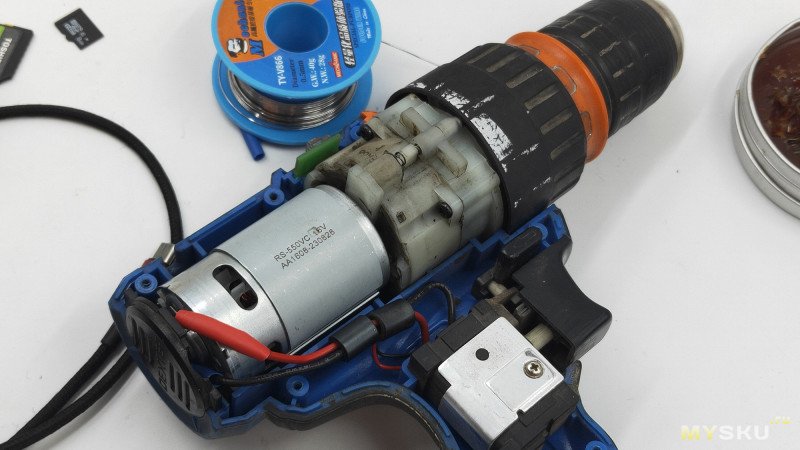

Проблем с установкой нового движка не возникло, несмотря на то, что такой ремонт делаю впервые и без подсказок. Провода были припаяны к клеммам и обжаты термоусадкой. Контакты лудятся хорошо.

Работает. Данное видео записано недавно, здесь просверливается отверстие в пеноблоке.

Итоги

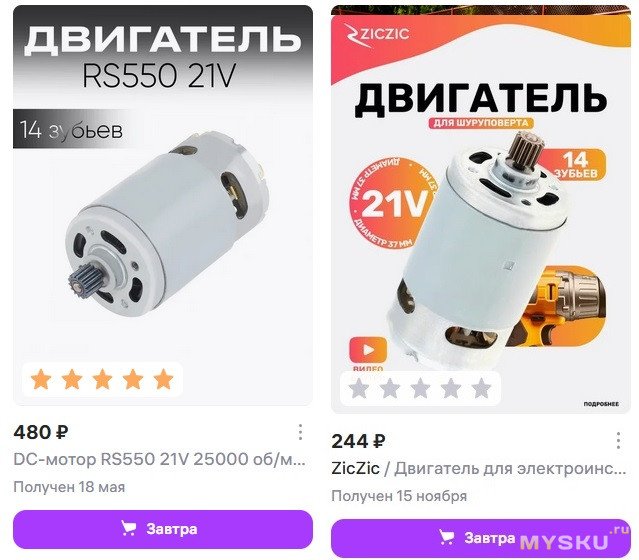

Двигатель подошёл, инструмент функционирует без проблем. Замена двигателя производилась 2 года назад, инструмент до сих пор работает. В основном шуруповёрт используется для закручивания саморезов в пробки при установке клипс (последовательность: отверстие -> пробка -> саморез). И закручивание/откручивание винтов на хомутах-инках. Более реже — сверление металлических уголков и сверление + закручивание саморезов в деревянные бруски, отверстия в пеноблоке. Из обнаруженных минусов — крутящий момент стал немного меньше, чем это было на оригинальном моторе, но вышестоящие задачи он покрывает. На ПВЗ будьте внимательны, т.к. в отзывах пишут, что могут и перепутать характеристику.
