Съёмник для маленьких шестерёнок и ремонт шуруповерта

Почти пять лет назад, у меня вышел обзор шуруповёрта, и там в конце я рассказал про замену двигателя в шуруповерте Bosch, с пересадкой шестерёнки со старого двигателя на новый. Тогда для этих целей я по-быстрому сделал самодельный съёмник. Так вот, прошло пять лет и движок опять накрылся. В этот раз я тоже сделал самодельный съёмник, но по факту менял съёмником из обзора. Как так получилось, расскажу ниже.

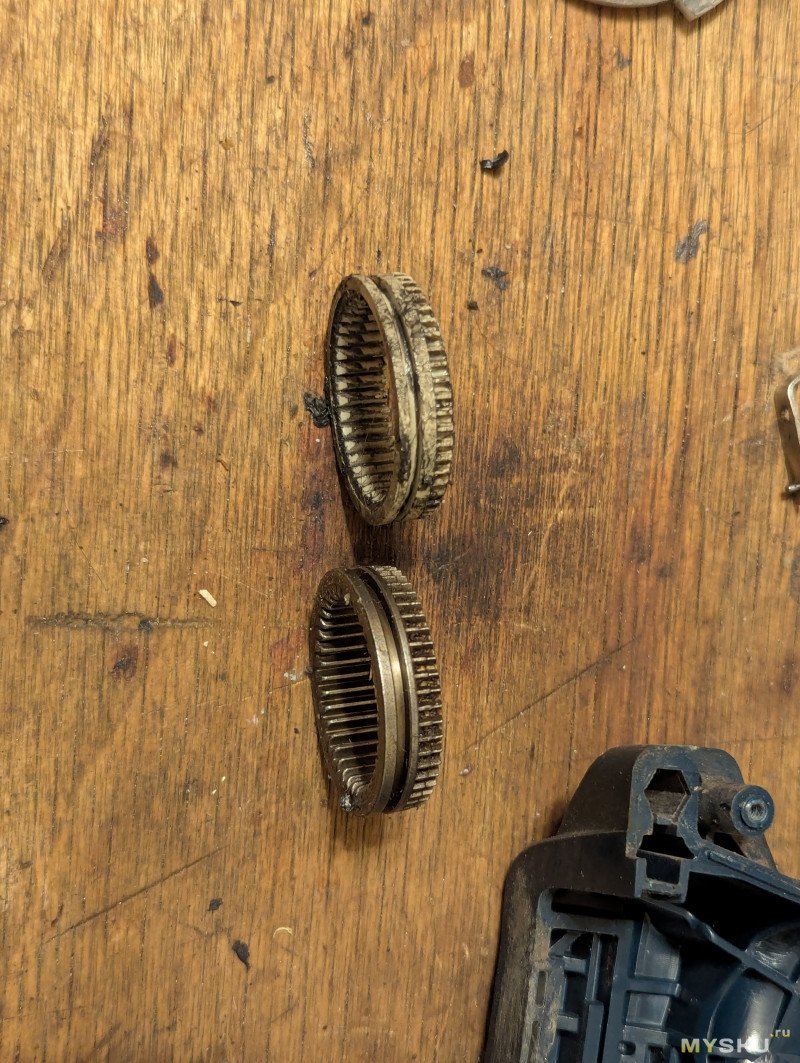

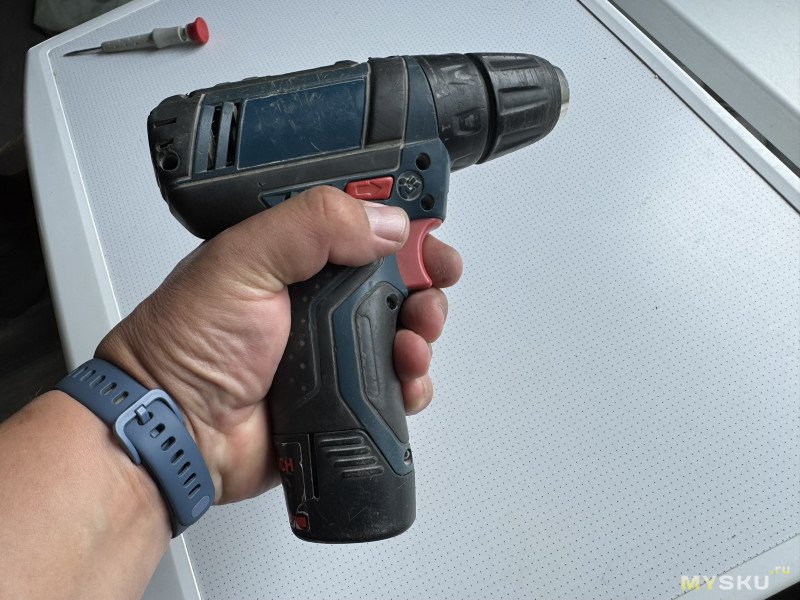

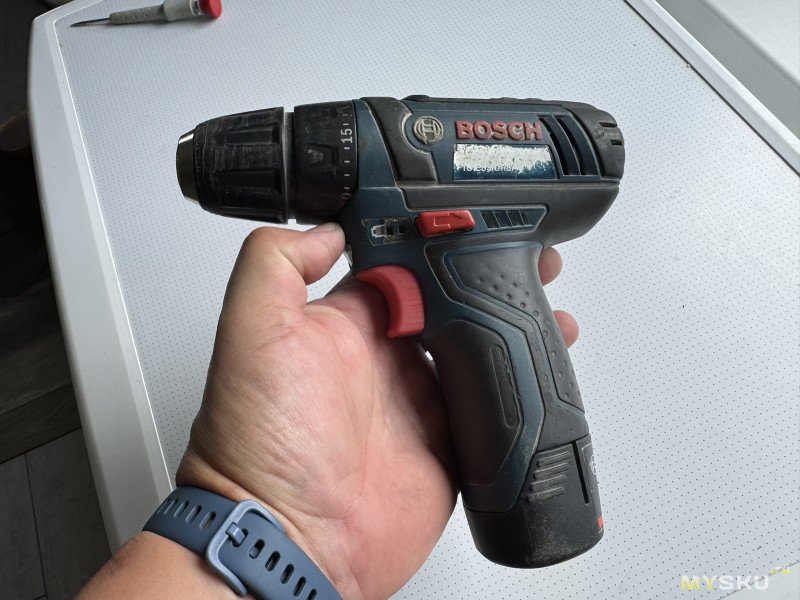

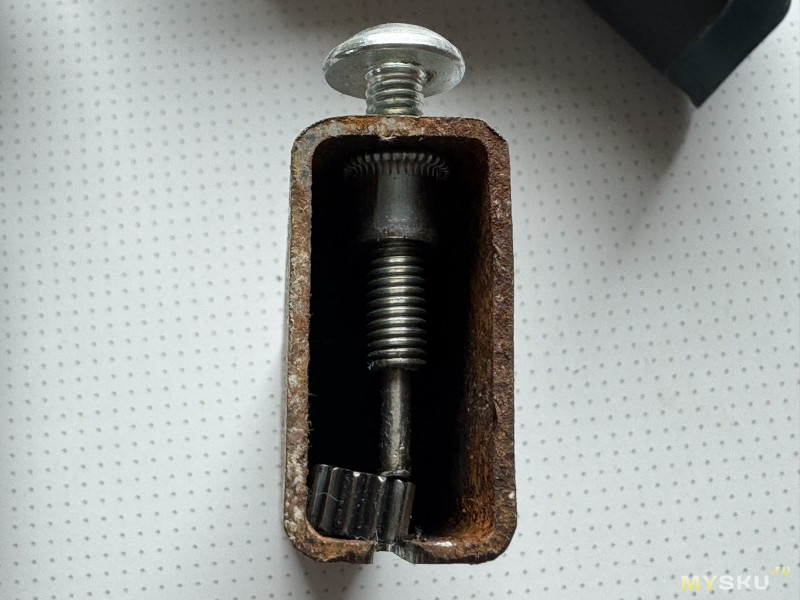

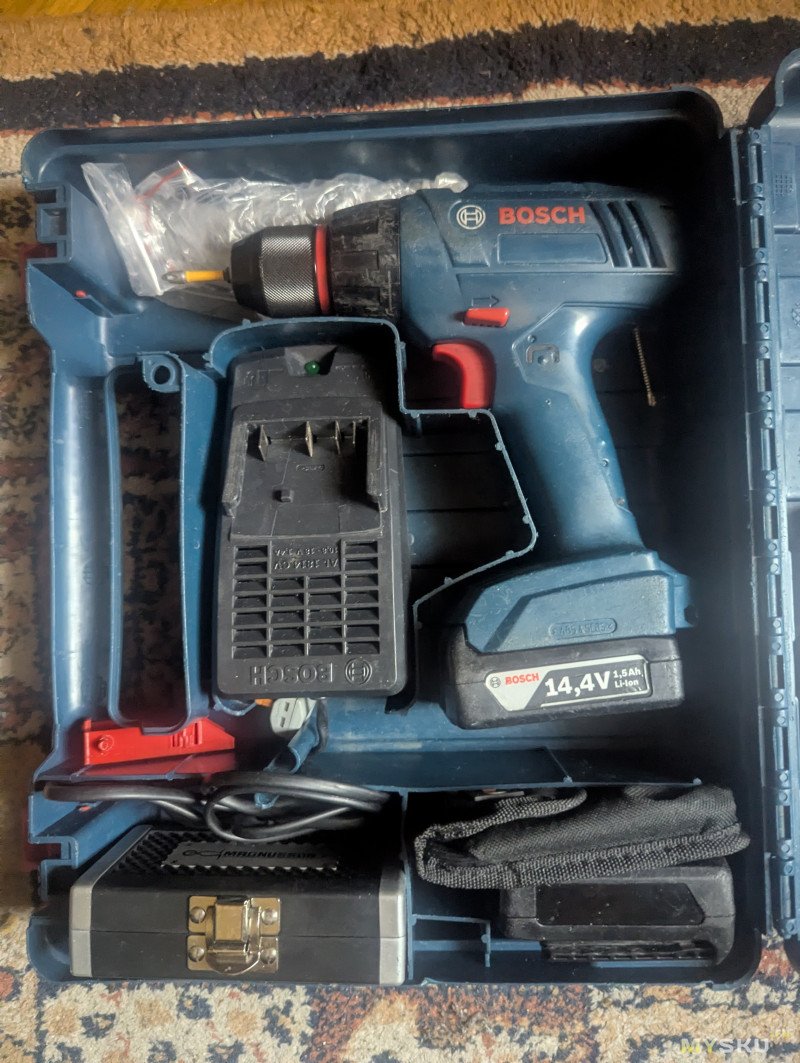

В общем накрывается у меня рабочий шуруповёрт, которому уже около 10 лет. Он давно уже списан, но это мой любимый шуруповёрт, и поэтому я не даю ему умереть окончательно, и постоянно его реанимирую. В этот раз накрылся двигатель. Я подумал, что щётки. Но оказалось обмотка. Я уж было начал искать новый движок на маркетплейсах, но вспомнил, что у меня лежит без дела старый бошевский шурик, которым я давно не пользуюсь. Батареи там уже полудохлые. Сам девайс большой и неудобный, со здоровенными акумами. Зато в нём оригинальный двигатель. Который я не долго думая извлёк, посчитал число зубьев, и убедился, что мне в очередной раз не повезло и нужно менять шестерёнку. По старой памяти я быстро сварганил съёмник

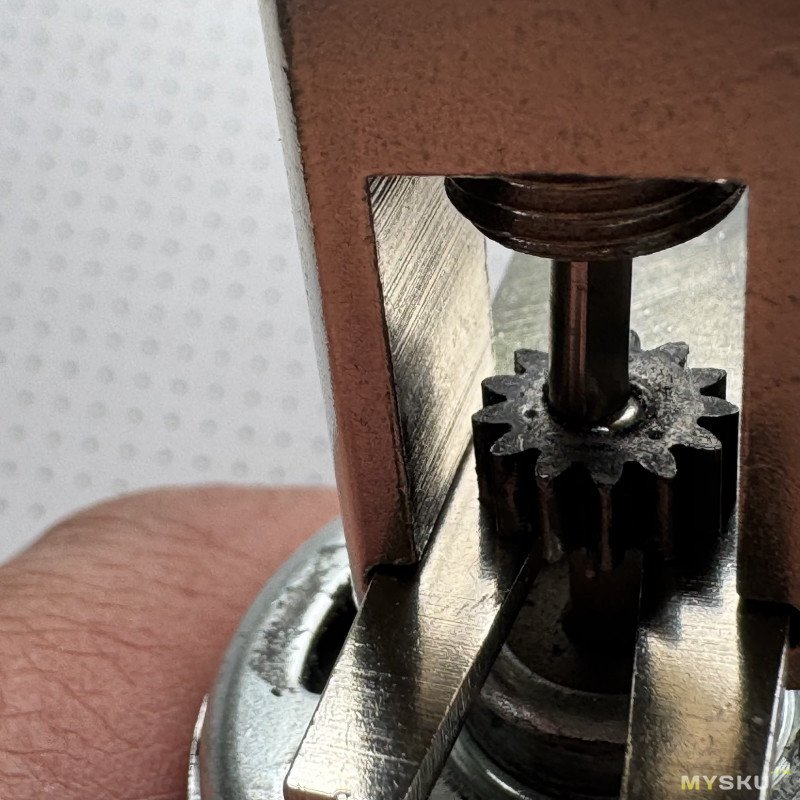

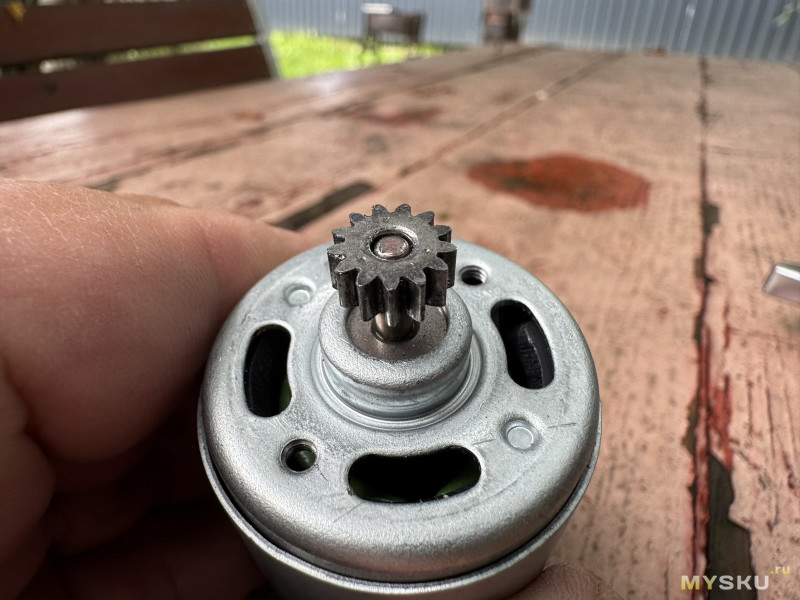

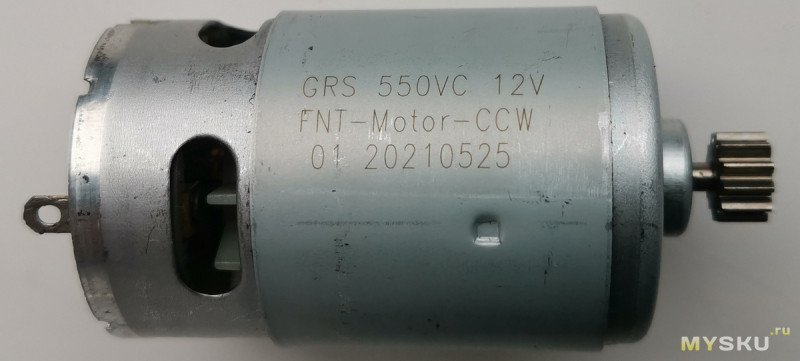

Вот он, с шестерёнкой от старого шурика внутри. И всё шло как по маслу, но беда пришла откуда не ждали. Стал я собирать шуруповёрт с «новым» движком, а он никак не закрывается нормально. Возился, я возился пока не выяснил причину. Движки то я сравнил. По габаритам они одинаковые, диаметр вала такой же. Но как оказалось, в старом движке нет вот такой выемки

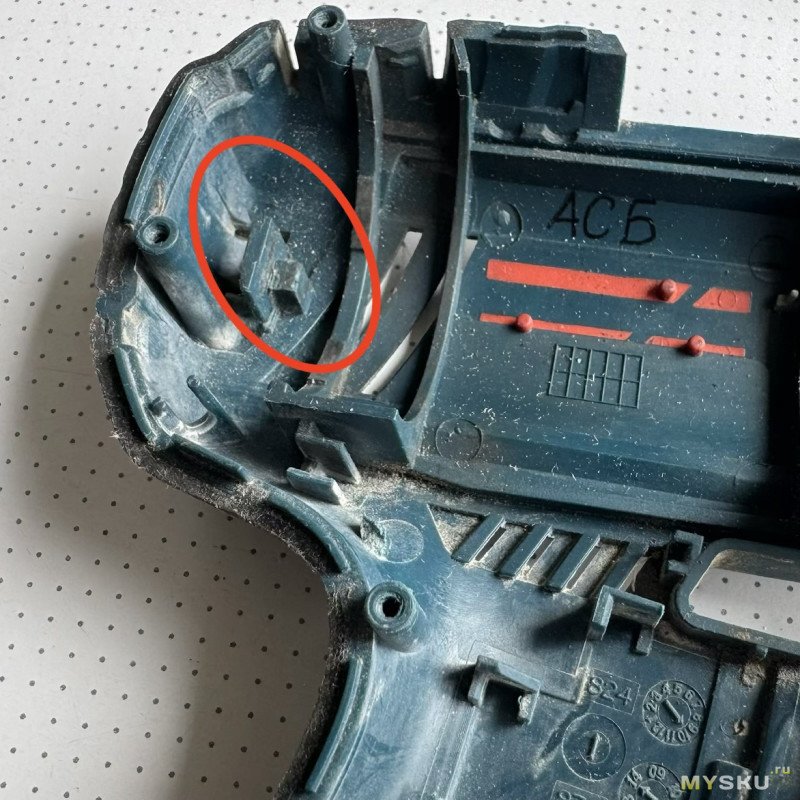

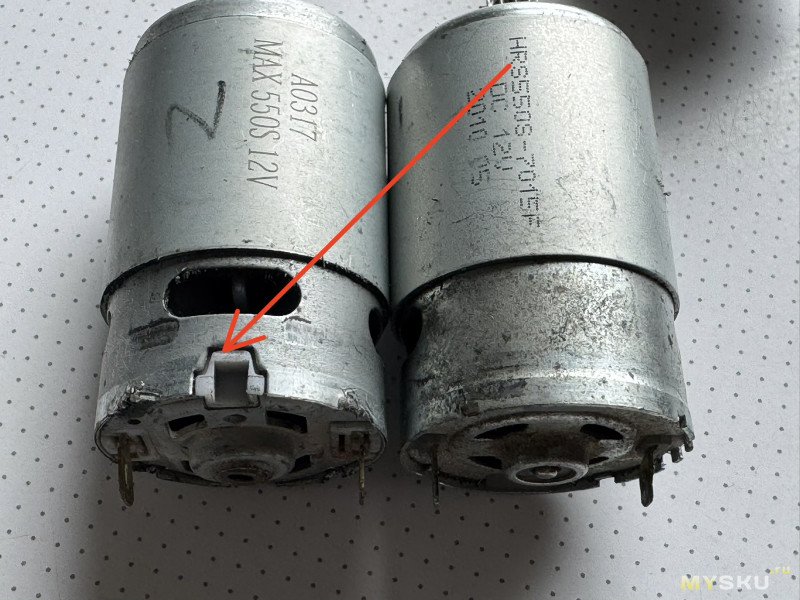

Эта выемка в двигателе с двух сторон и она фиксирует его от проворачивания. И должна насаживаться на специальный выступ в корпусе

А поскольку в старом двигателе такого паза нет, то он и не становился нормально в корпус. Совершенно забыв о том, что у меня есть просто рабочие двигателя от списанных шуруповёртов, с нужными пазами, я полез искать новый движок на WB. С нужной шестерней я опять не нашёл. Решил брать без шестерни. Артикул товара на WB 876419450,  его сейчас в наличии нет, но когда был, то мне обошёлся в 9.56 BYN. И от нечего делать я ещё и съёмники посмотрел. Оказывается и на WB и на Озоне их пруд пруди и стоят не сильно дорого. В два раза правда дороже двигателя, если с быстрой доставкой. Но не будем об этом. В общем получил я и двигатель и съёмник

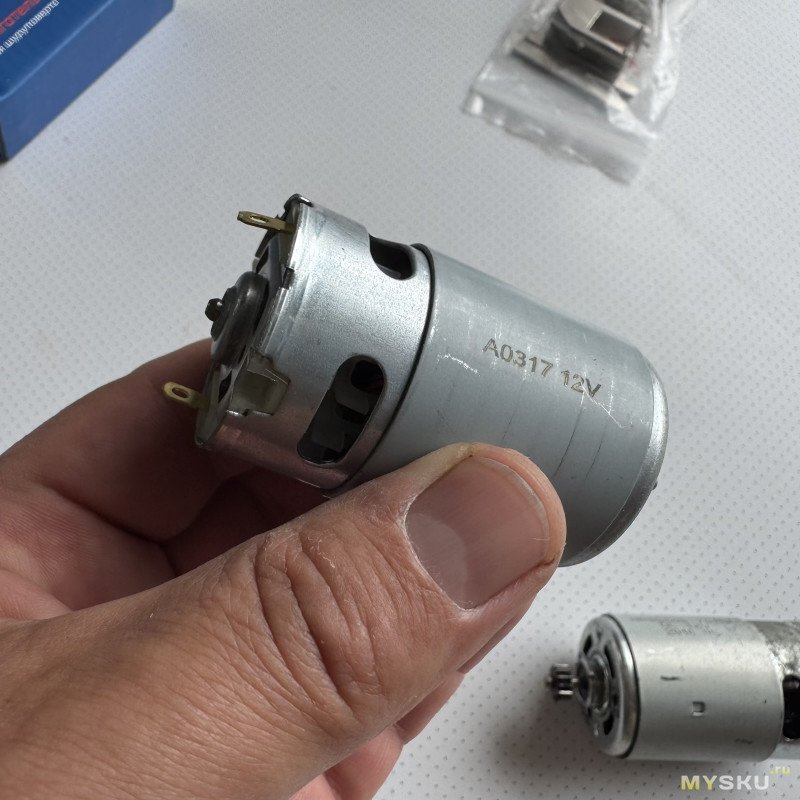

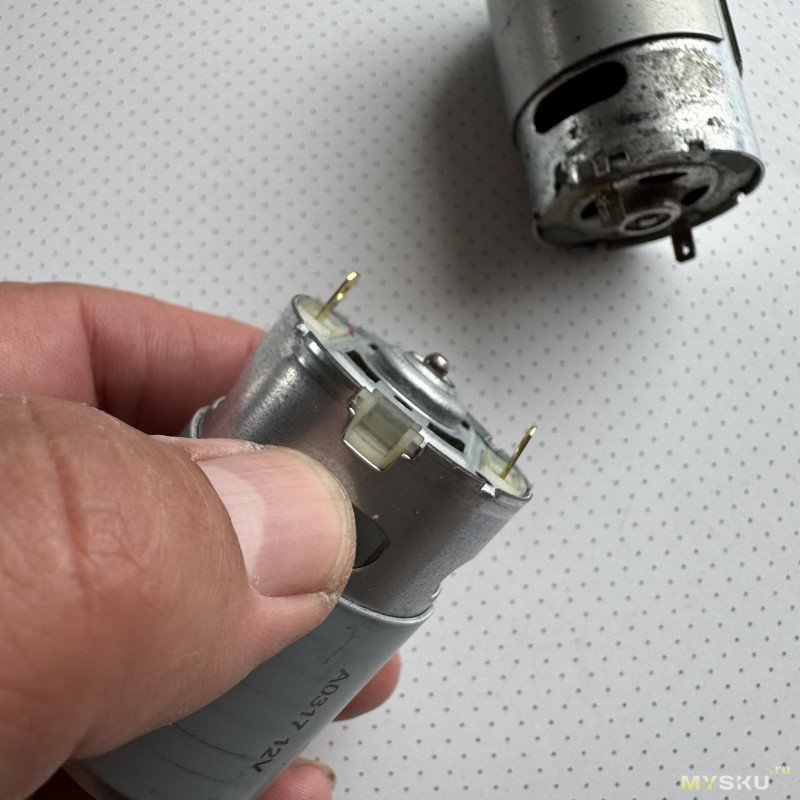

Выемка в новом двигателе есть

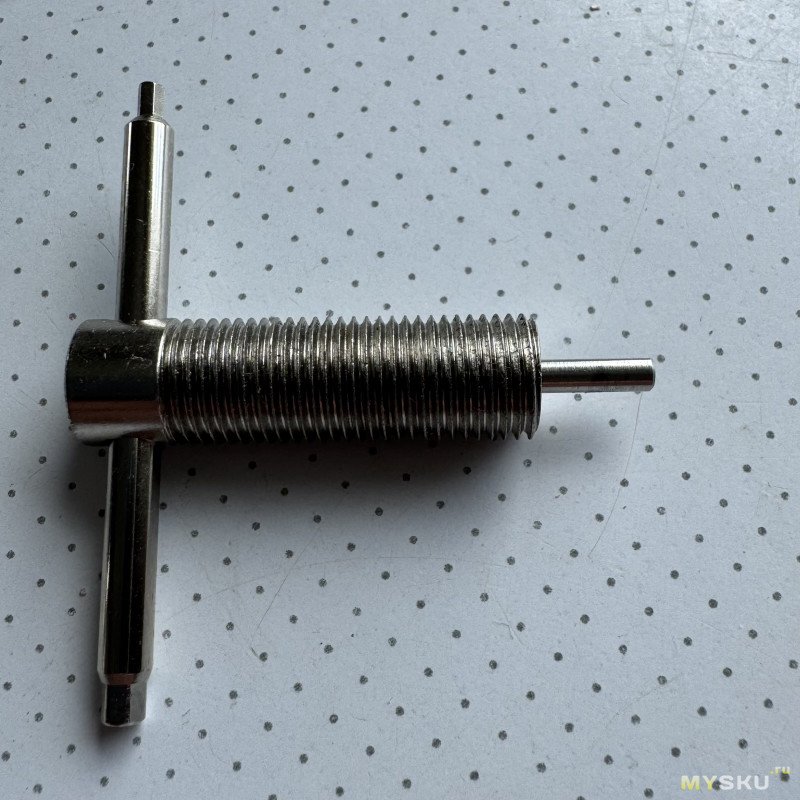

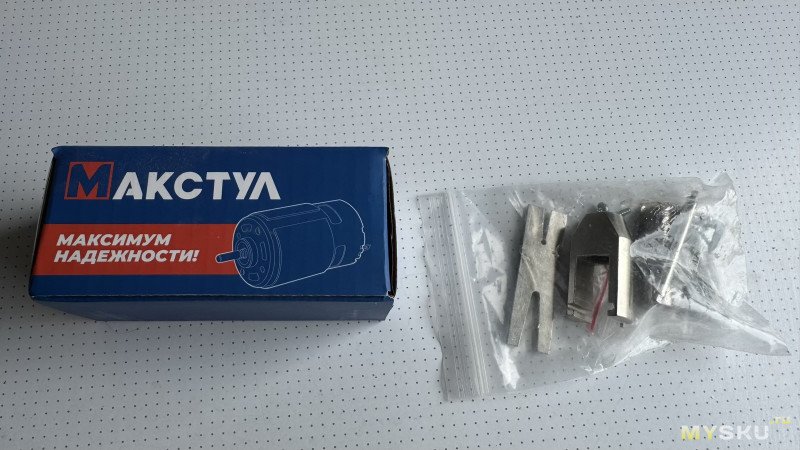

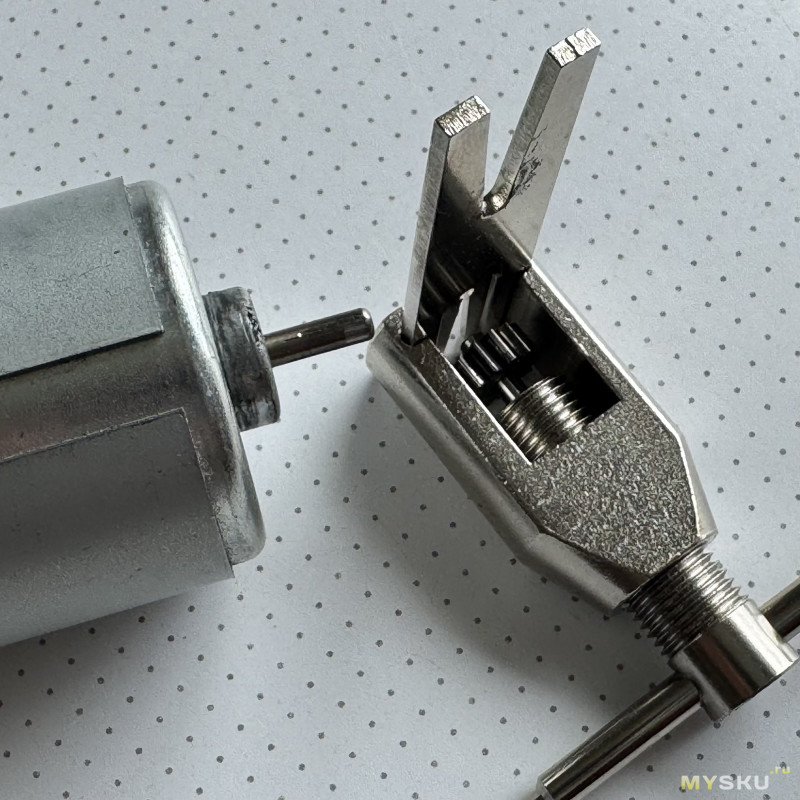

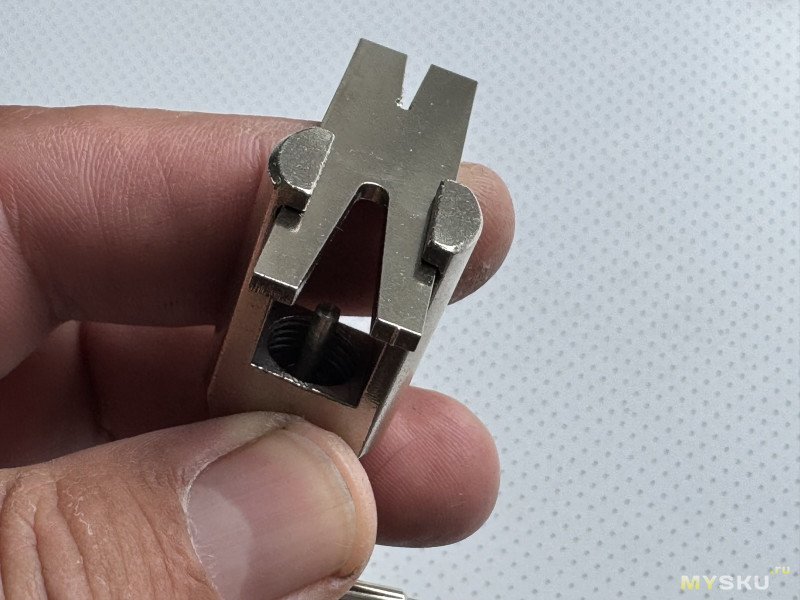

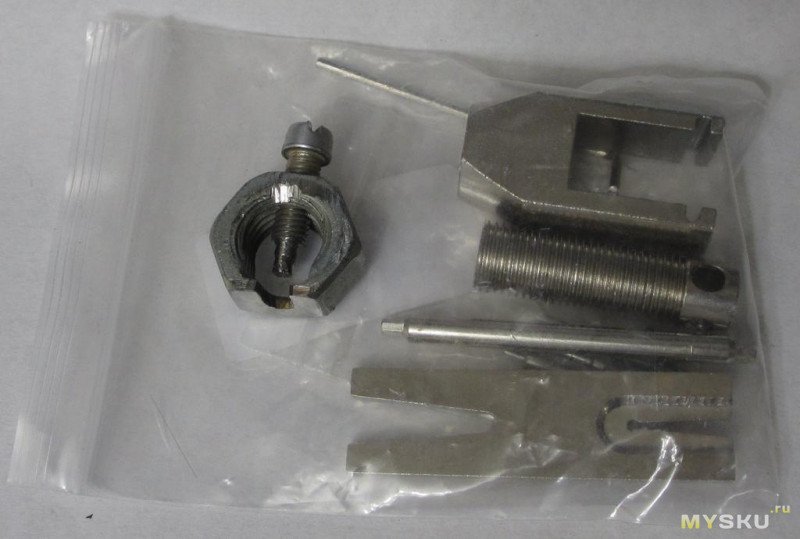

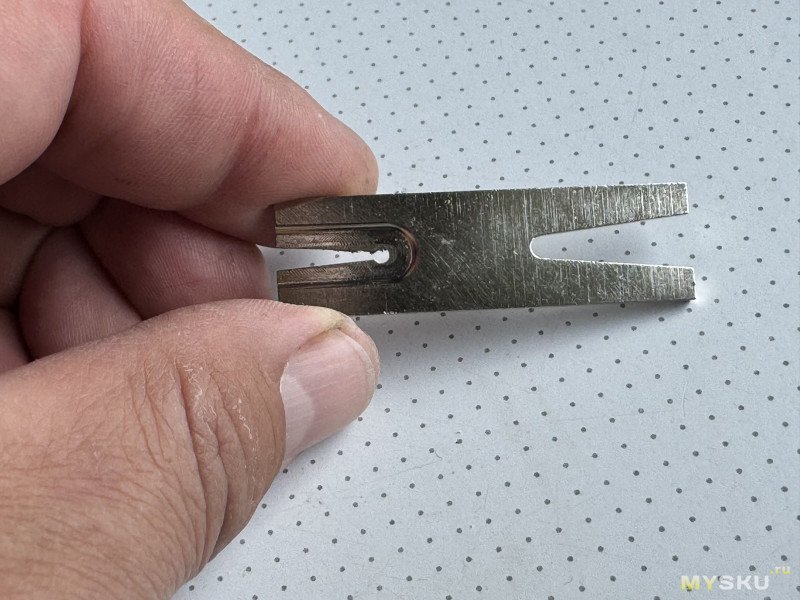

Съёмник

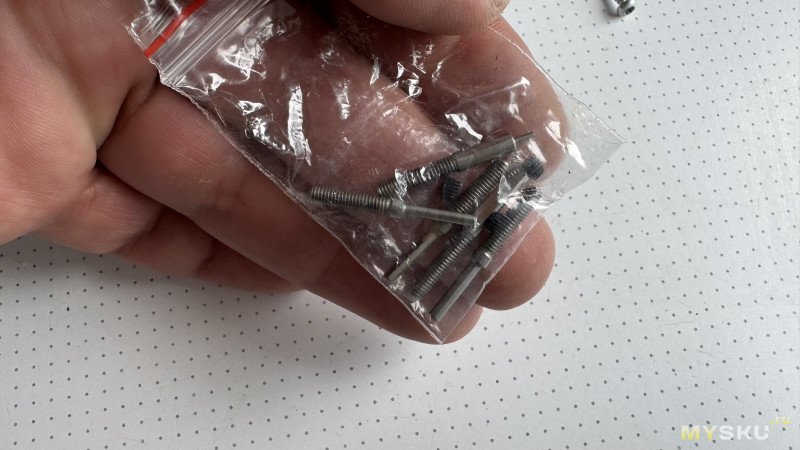

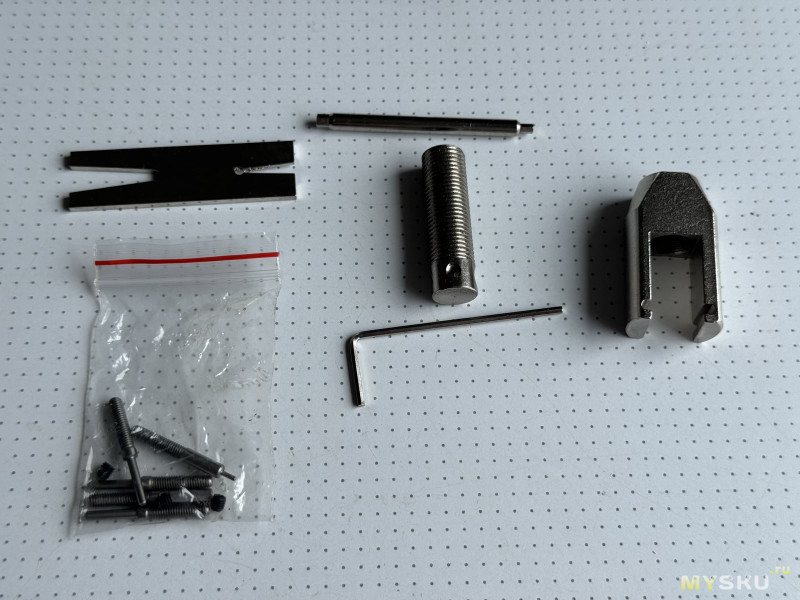

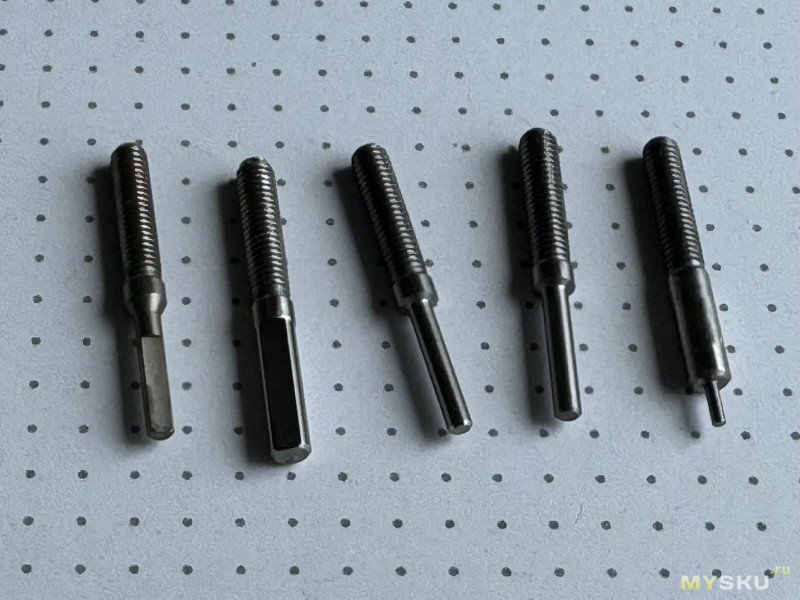

В пакетике разные толкатели, для разных диаметров валов

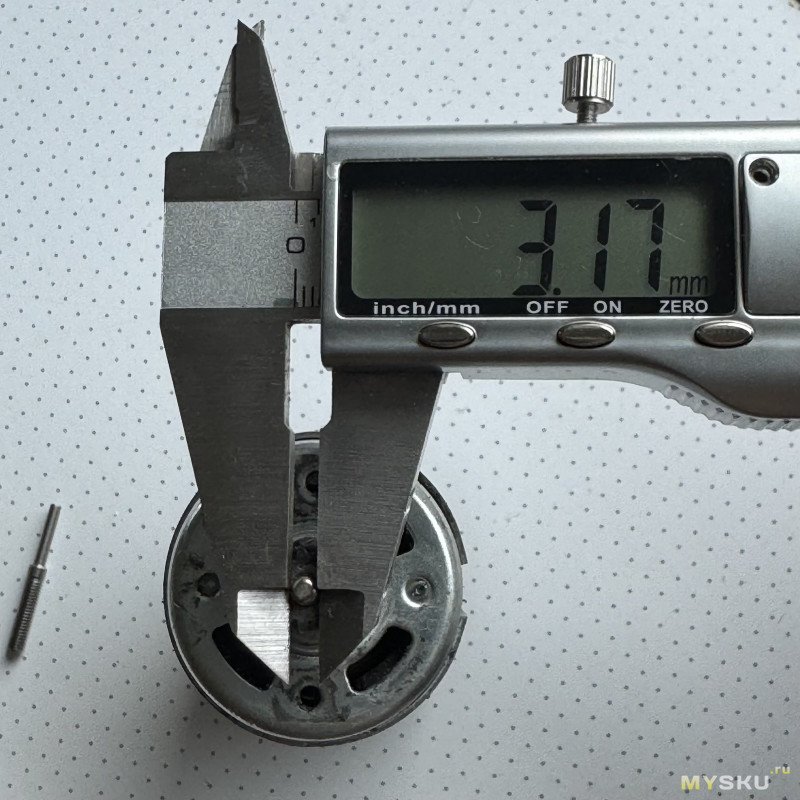

А диаметры там такие

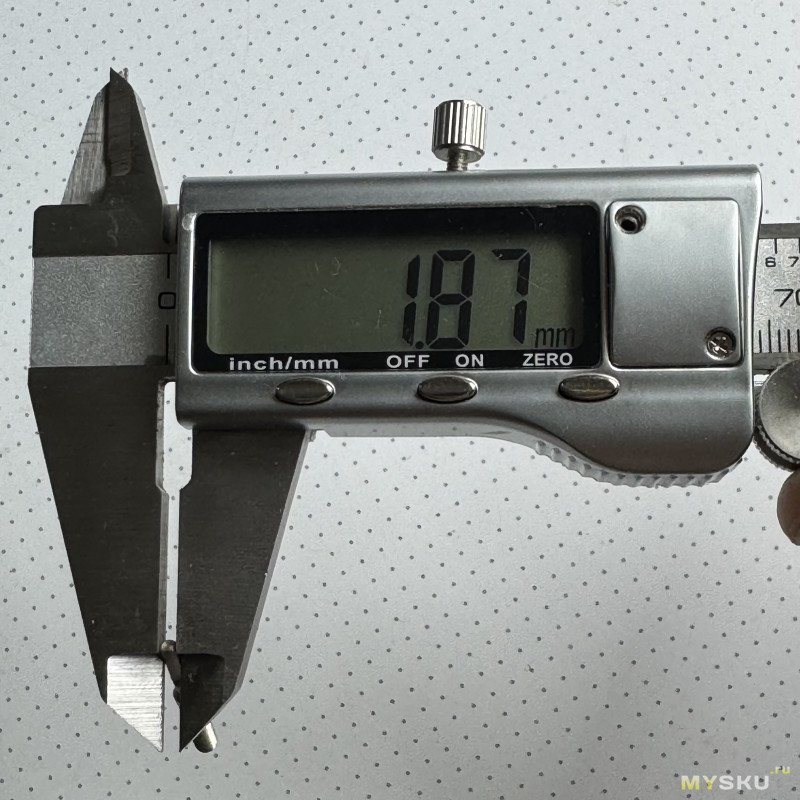

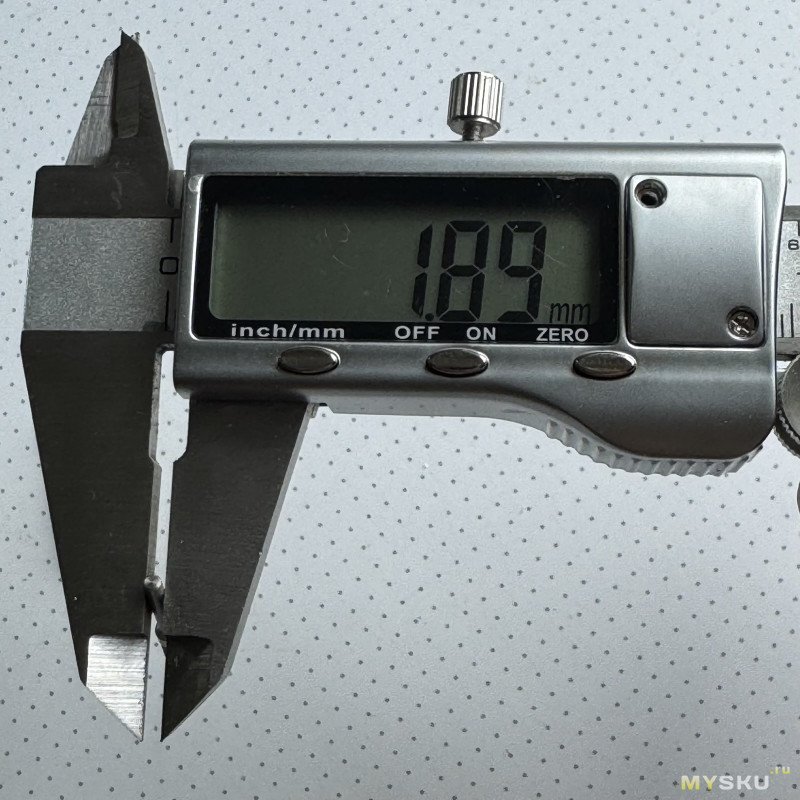

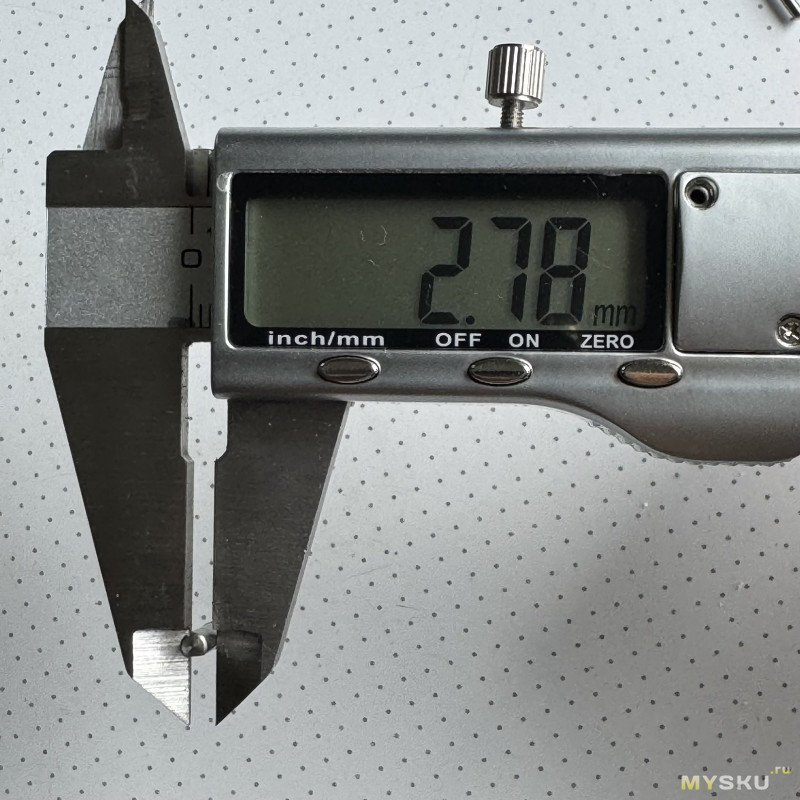

Причём 2.78 и 1.87 мм имеют лыску (плоский срез).

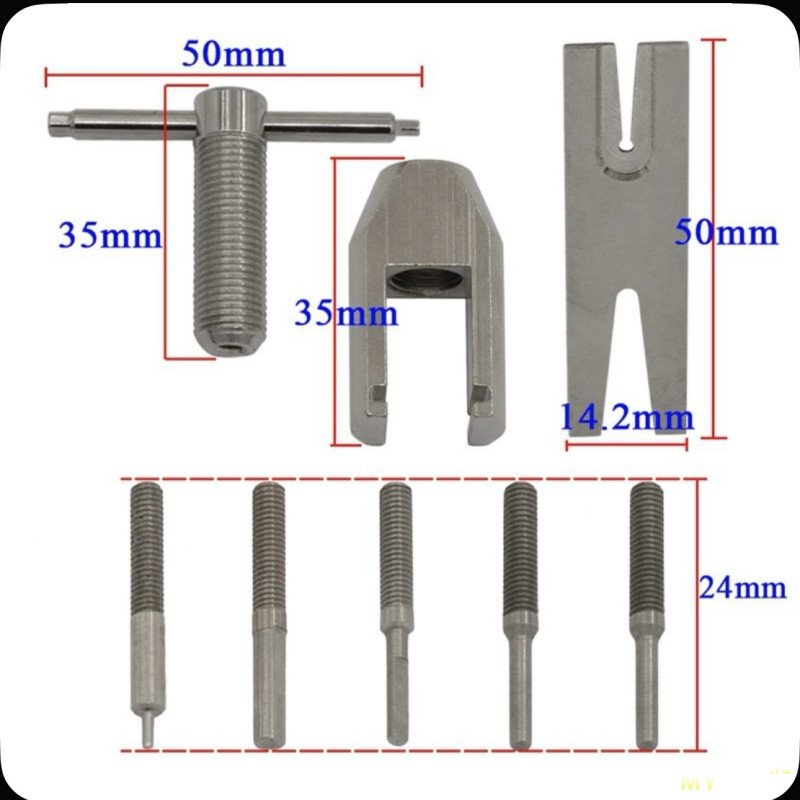

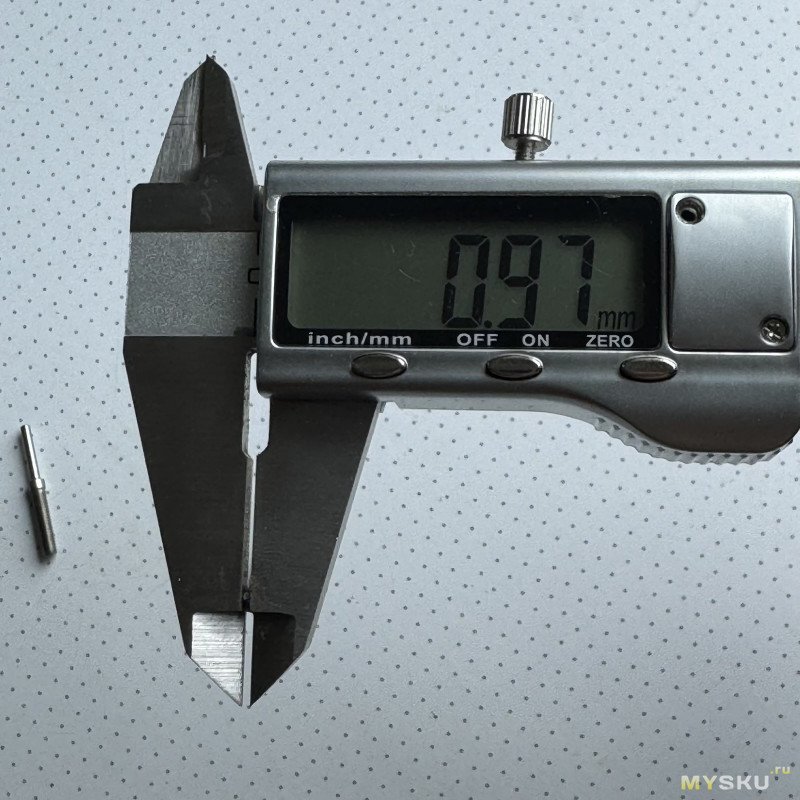

Остальные размеры такие

Начинаем сборку. Сначала нужно установить вороток

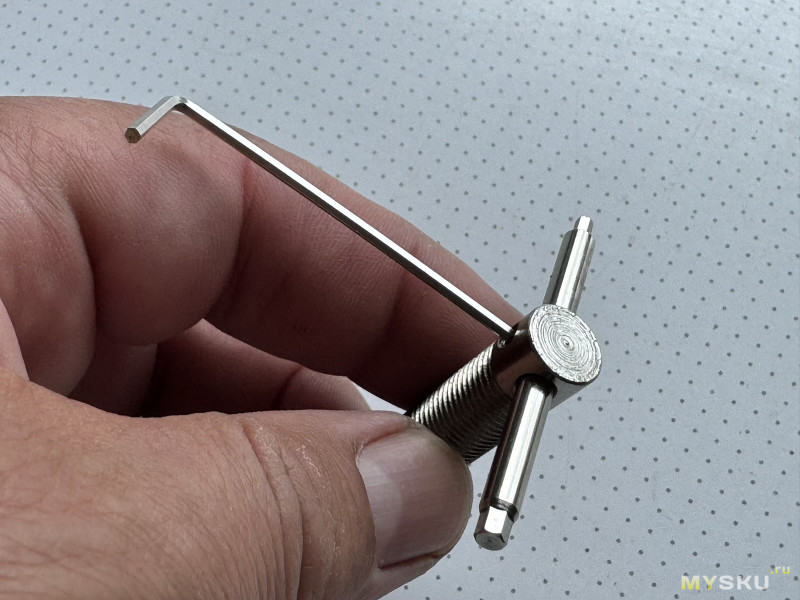

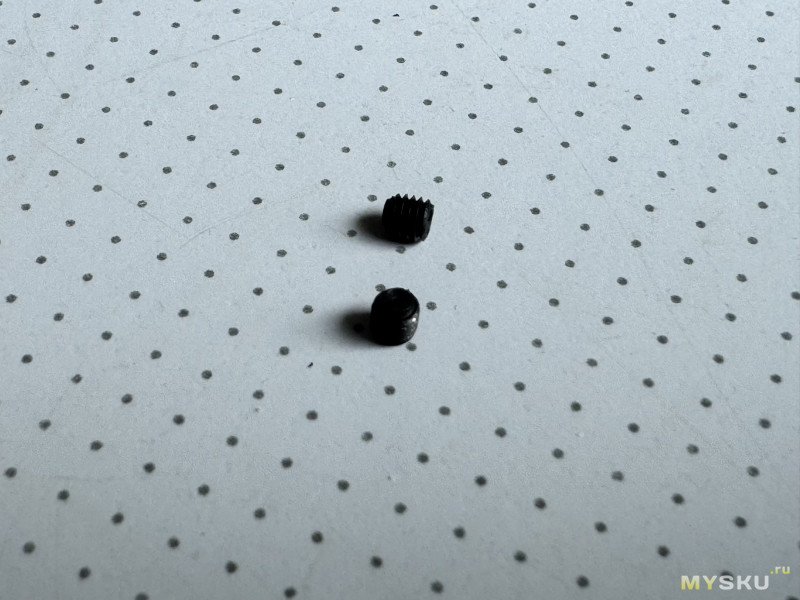

Он фиксируется винтами под шестигранник

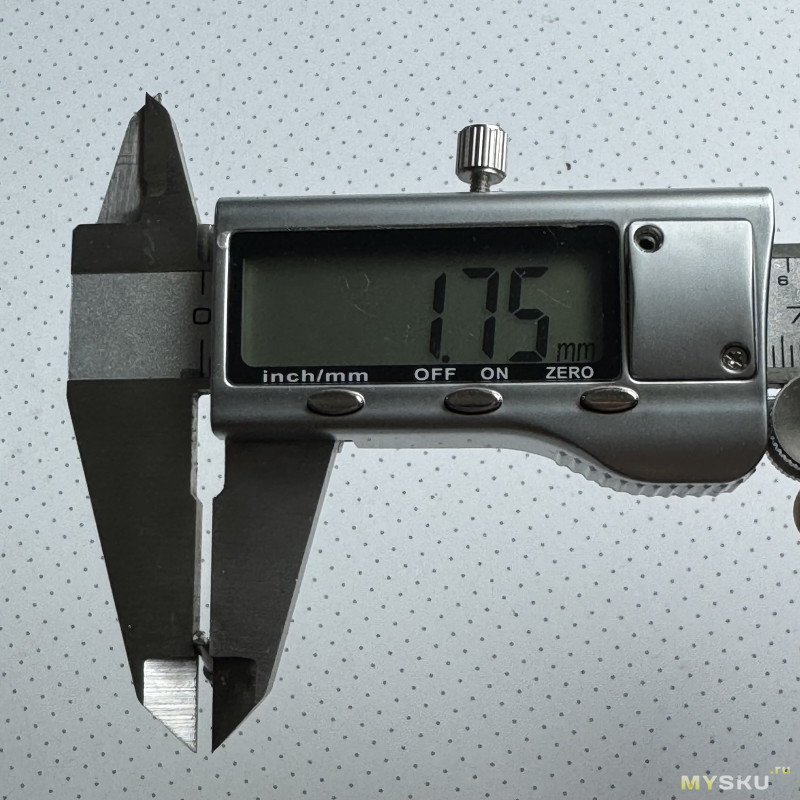

В комплекте их три штуки. Теперь нужно подобрать диаметр толкателя. Для этого замеряем диаметр вала

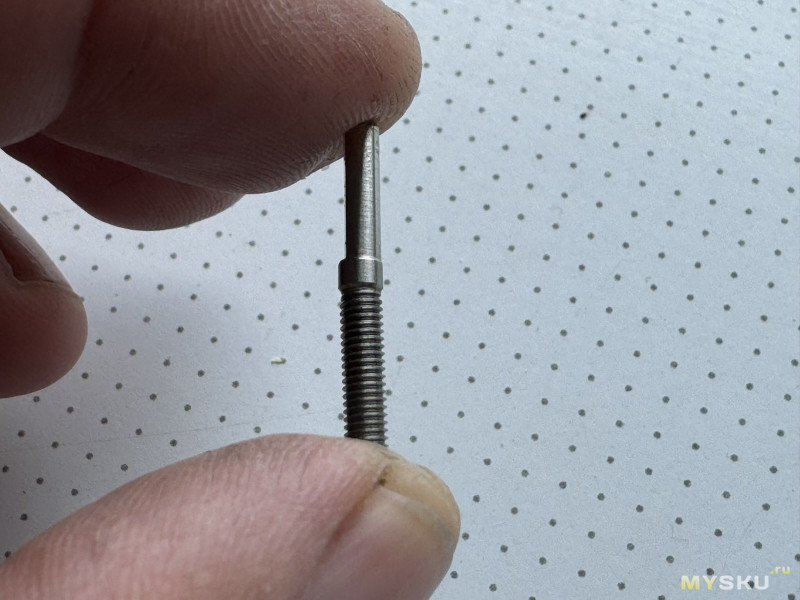

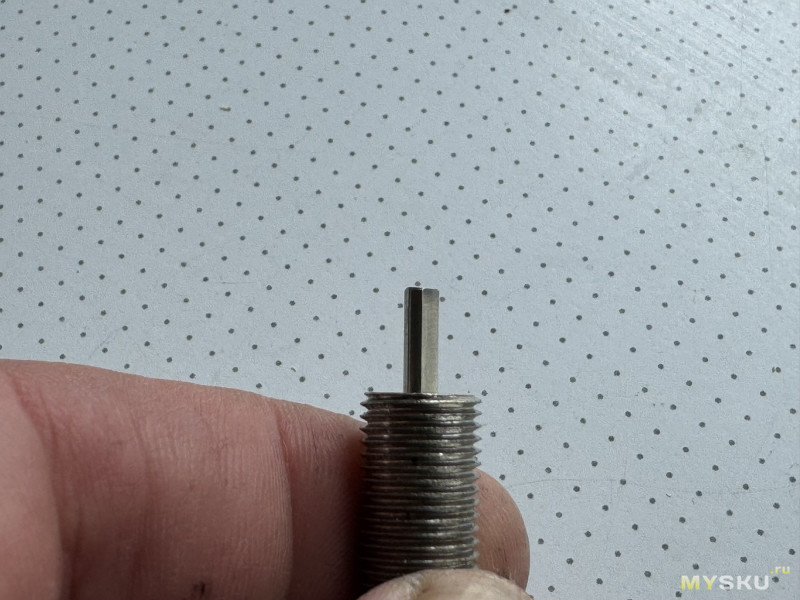

Ну в нашем случае нужно брать самый большой. Закручиваем его в направляющую

Прикидываем длину вылета толкателя по отношению к посадке шестерни на валу

Нормально. Направляющую с толкателем вкручиваем в корпус съёмника и вставляем пластину

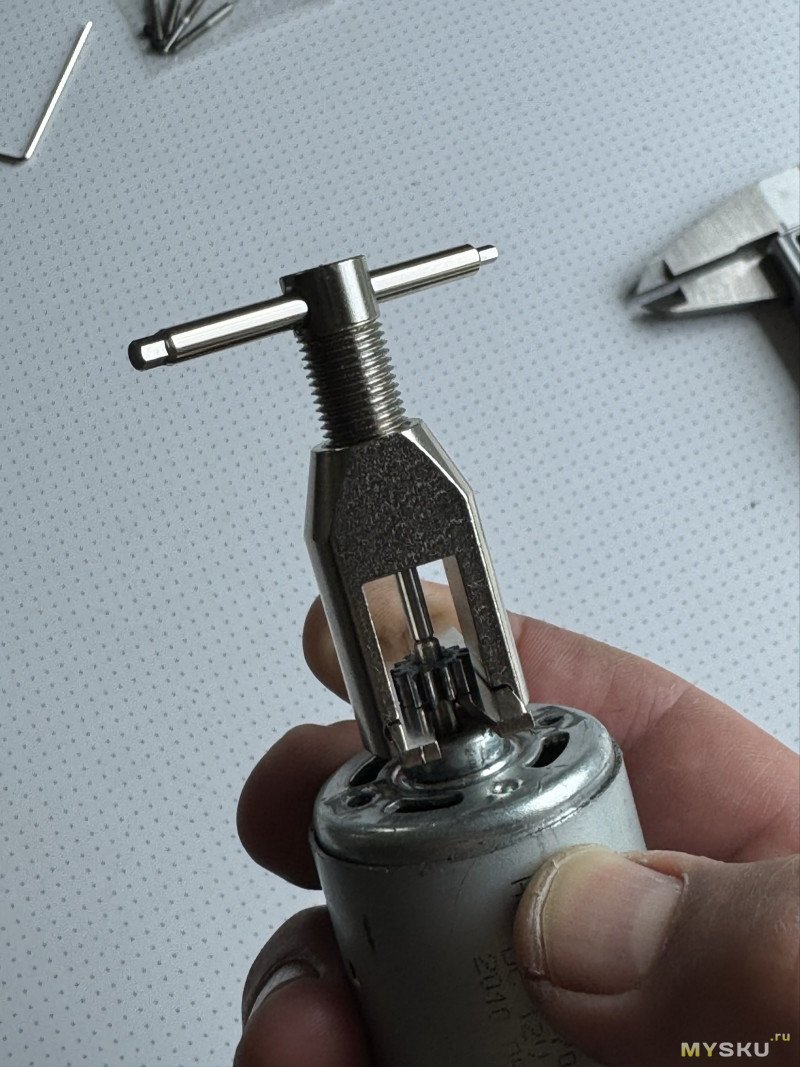

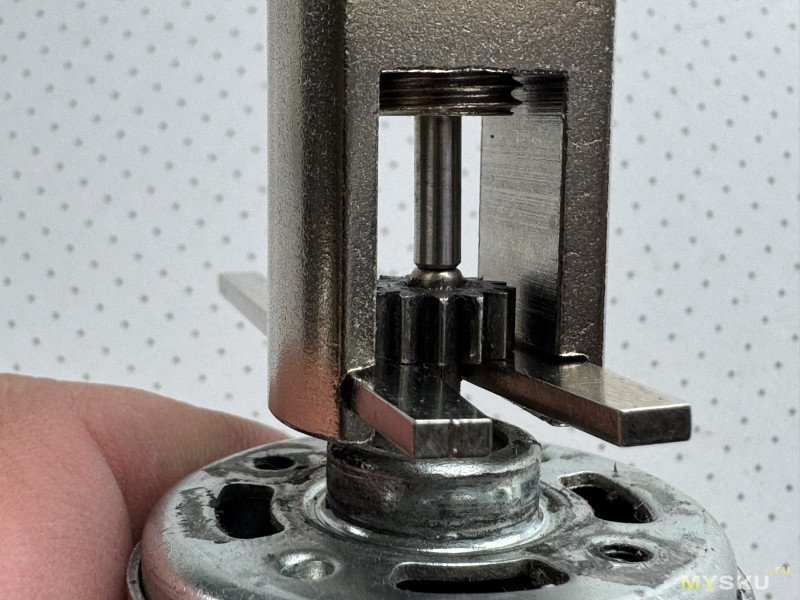

Ну а дальше засовываем туда шестерню с валом

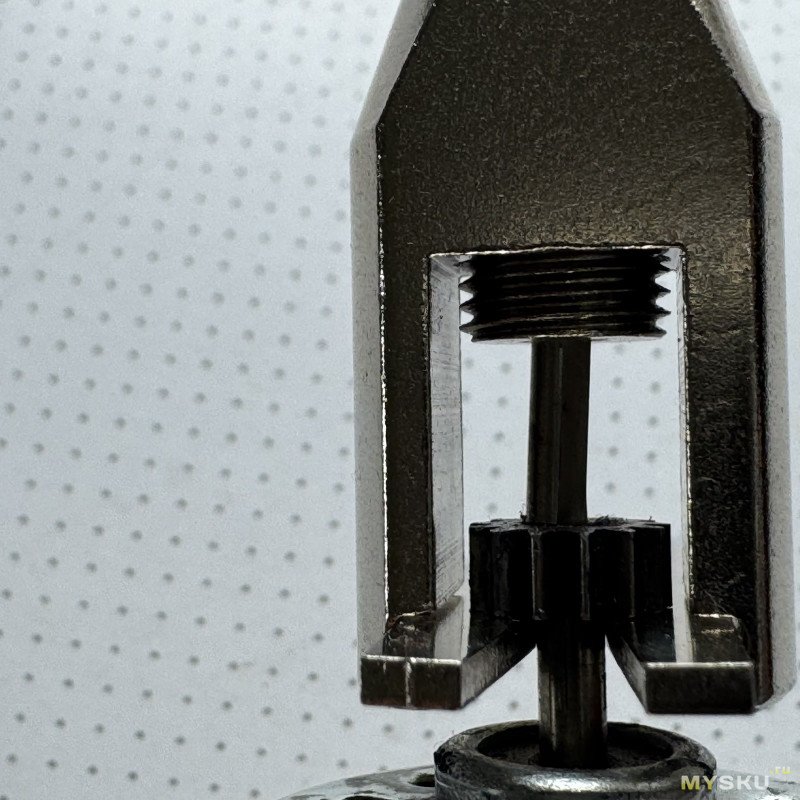

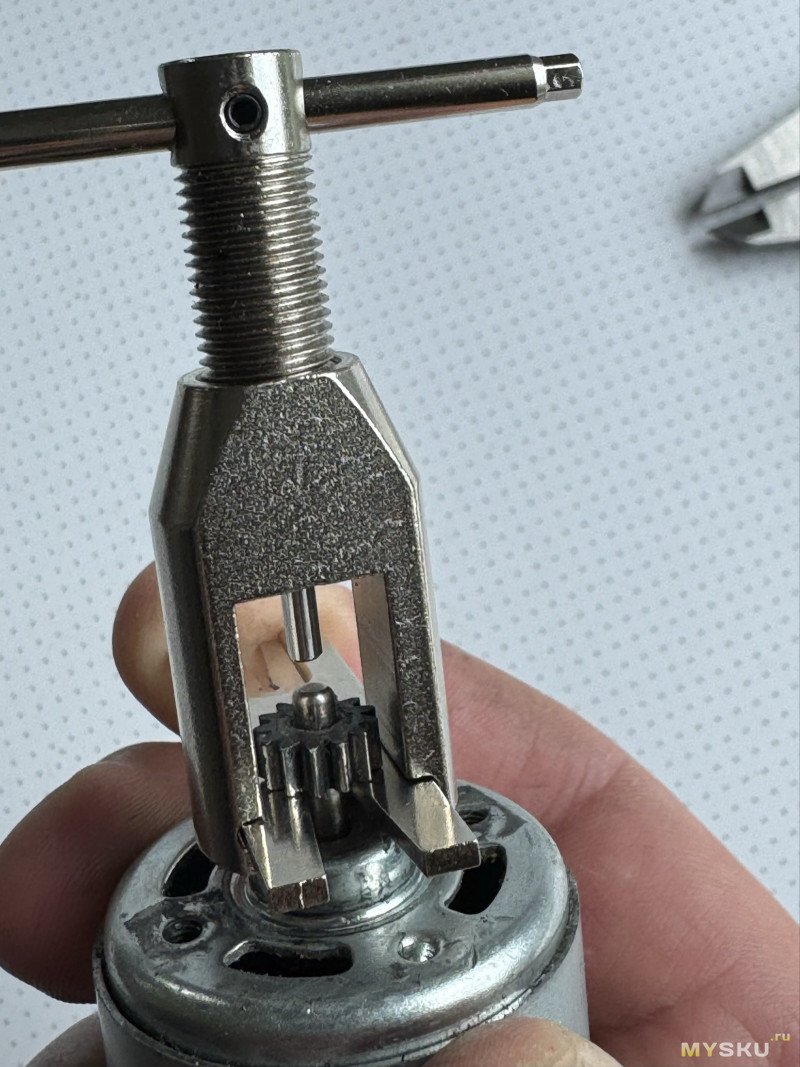

И начинаем вкручивать направляющую

В какой-то момент у меня случился перекос направляющей

Немного ослабив и поправив её отвёрткой, я продолжил вкручивать

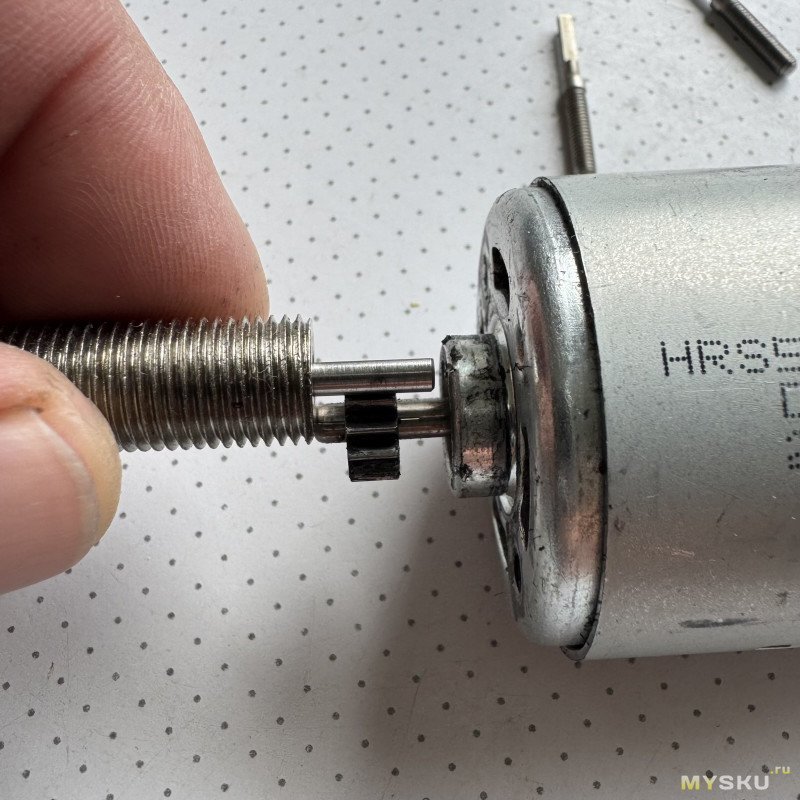

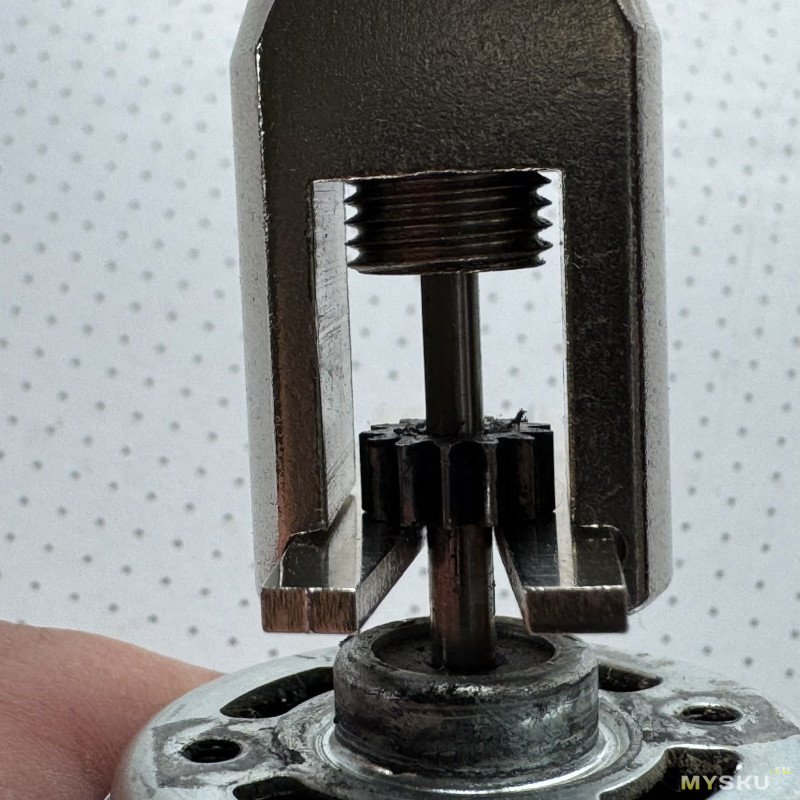

Пока шестерня не слезла с вала

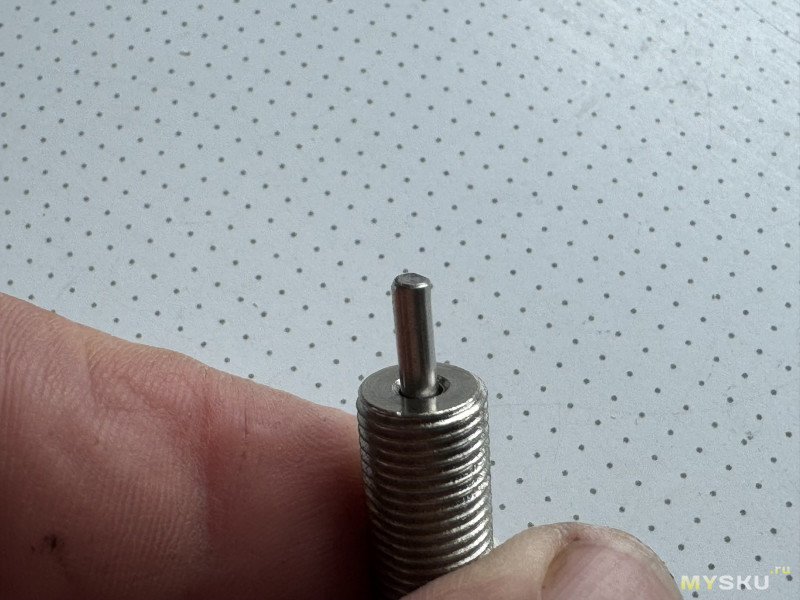

Толкатель на вид ровный

Но вот если выкрутить (а выкрутить я смог только воспользовавшись пассатижами), то можно увидеть что толкатель немного согнулся

Толкатели здесь не закалённые и поэтому такой результат. Для домашних нужд это конечно не проблема. Выровнял и используй дальше. Не так часто нужно этим шестерни менять. Если сломается, то всегда вместо толкателя можно вставить хвостовик от сверла подходящего диаметра.

А вот для мастерских по ремонту электроинструмента такой съёмник конечно не пойдёт.

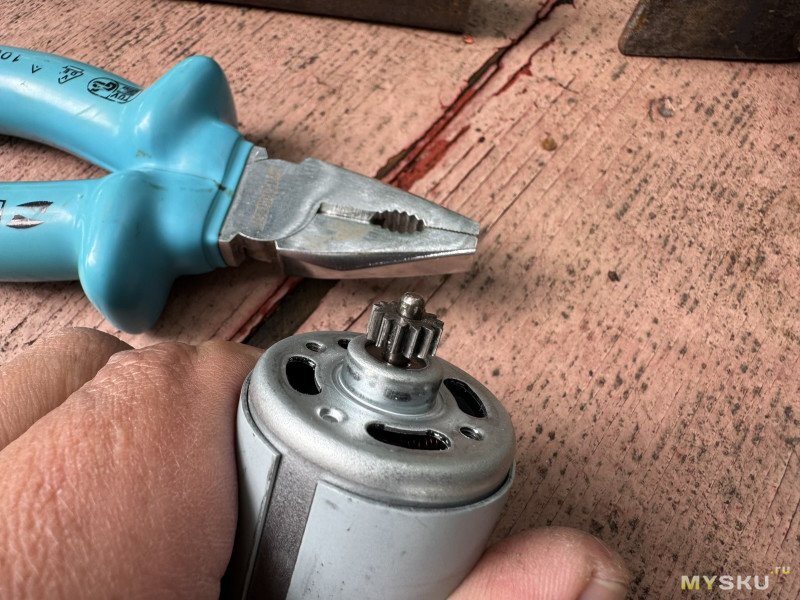

Прошлый раз я напрессовал шестерню при помощи трубочки и молотка. И мне в комментах писали что так нельзя и это плохо для двигателя. Так вот. Новый двигатель проработал на отказ, после моей запрессовки, ровно столько же, сколько и оригинальный с новья. Поэтому я смело беру пассатижи и молоток и набиваю шестерню на вал

И собираю шуруповёрт

Всё, старичок готов к работе. Надеюсь этого движка тоже лет на пять хватит.

Всем спасибо за внимание.
