Электролитические конденсаторы и ремонт колонки ELARI с Алисой

Люди делятся на две категории — которые попробовали Алису от Яндекса и им понравилось, и которые боятся прослушки и категорически ее отвергают. У нас Алиса (аналог от Elari) прижилась достаточно уверенно, причём даже две — на разных локациях — и когда одна внезапно выключилась и не включилась — мы сразу начали по ней скучать и искать пути решения проблемы.

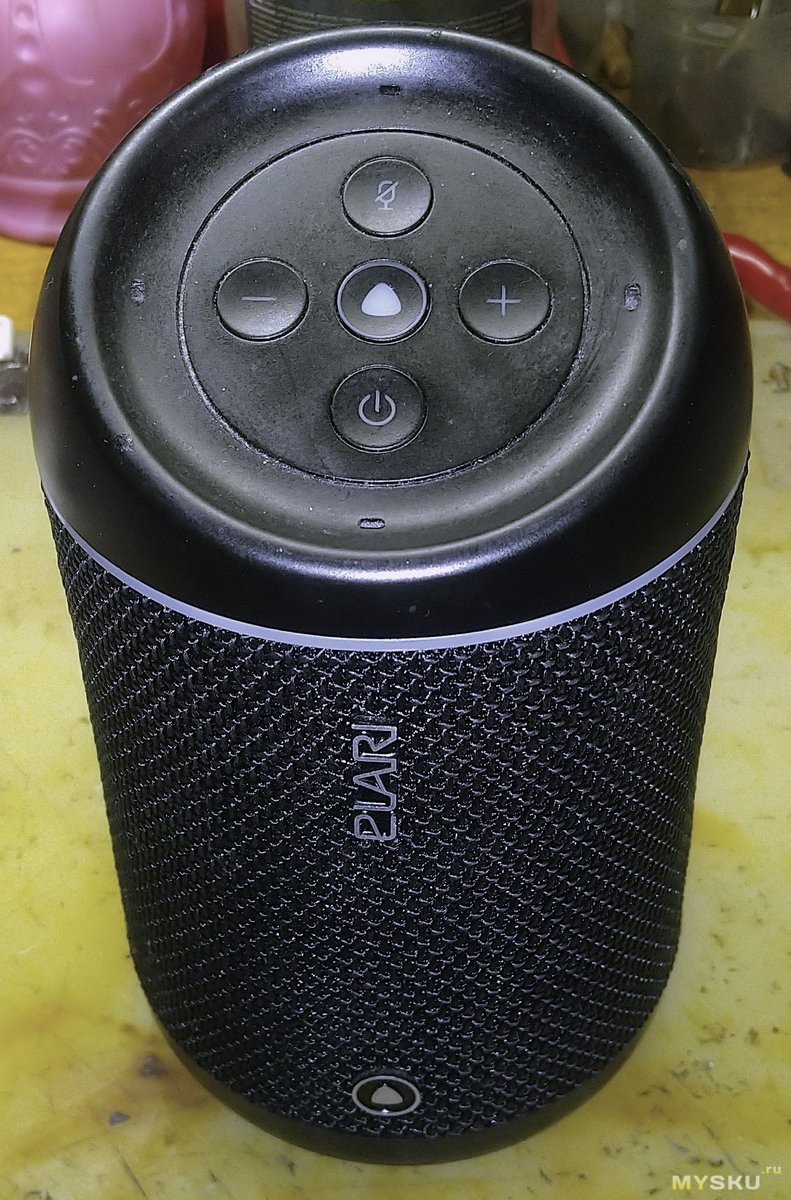

Наша колонка не от Яндекса, а от ELARI и она приятно отличается наличием встроенного по заводу 18650

У данной колонки, как показал беглый гуглинг, есть несколько болячек — кварц, конденсаторы, ну и отвал BGA микросхем. После перепаивания кварца колонка неожиданно завелась, но случилось это только один раз, дальше она снова перестала подавать признаки жизни. Выпаивать и проверять конденсаторы было честно говоря некогда, да и не было у меня низкопрофильных соответствующих номиналов, поэтому решил просто заказать их и попробовать менять наугад. Как показала последующая проверка — «угад» был верный.

Но перейдём к героям обзора. Брал я их в разных магазинах, выбирая по отзывам, адекватности цены и скорости доставки.

220мкФ 16В здесь, 470мкФ 10В здесь. Вообще в колонке стоят 220мкФ 10В, но я решил что в том же размере на бОльшее напряжение хуже быть не должно.

Поставка в пакетах с застежкой

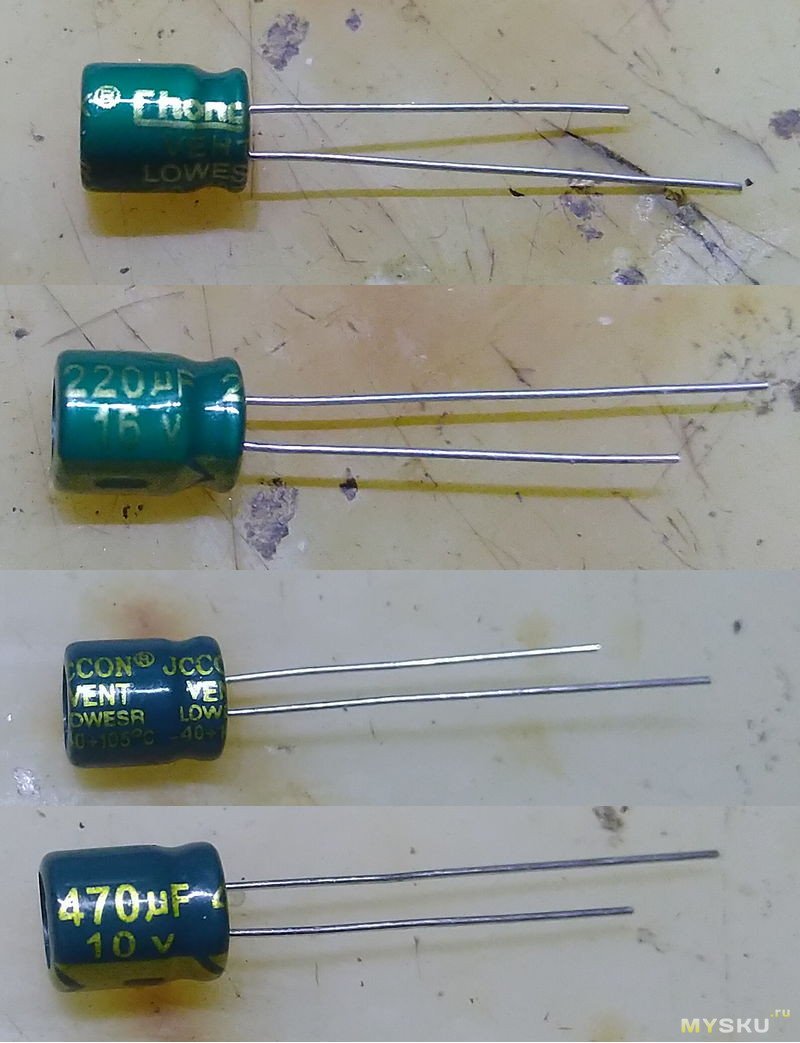

Внешний вид. Размеры: диаметр 6.3-6.4мм, высота 8.1-8.2мм

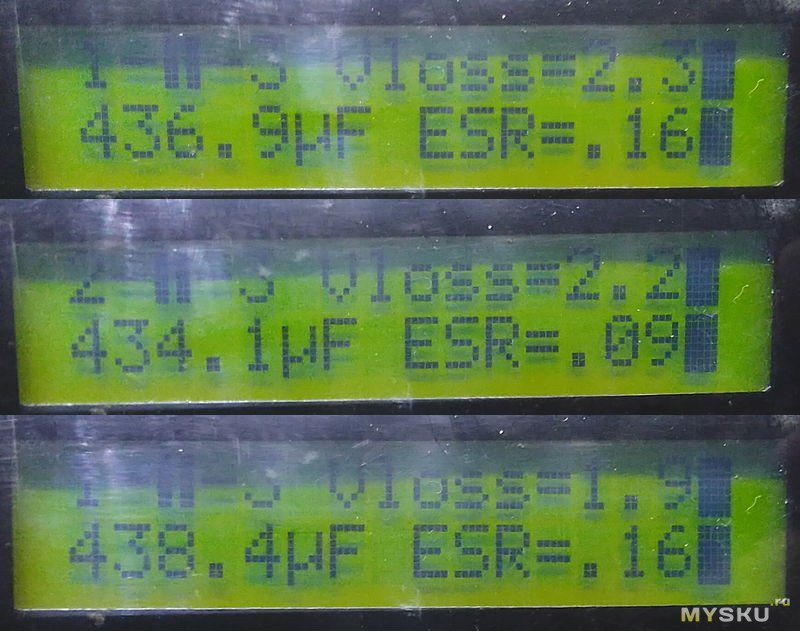

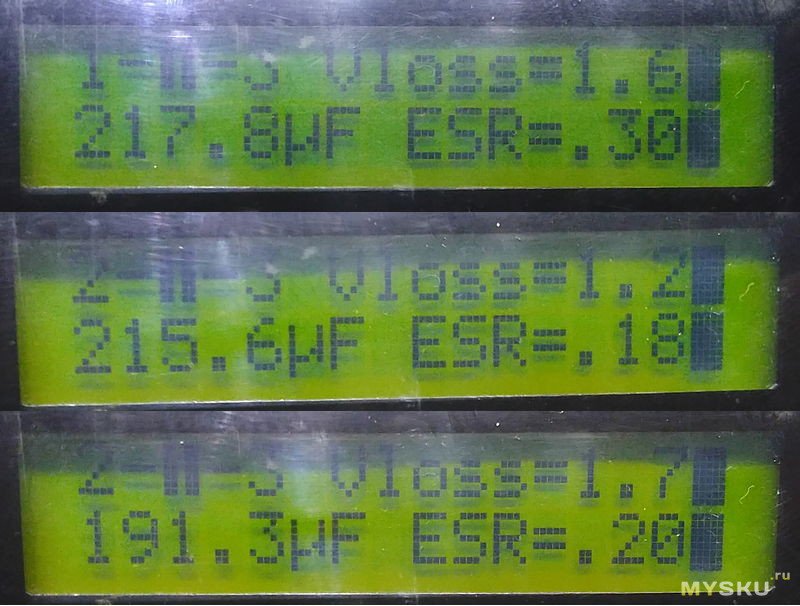

К сожалению, у конденсаторов на 220мкФ великоват разброс емкости — я нашел один явно не вписывающийся в 10%. 470 тоже имеют заниженную емкость, где-то на 7%, но тут может и транзистортестер врать, потому что емкость как-бы занижена у всех и примерно одинаково, и сама емкость тоже примерно одинаковая. Впрочем, какие-то серьёзные исследования качества данных конденсаторов я проводить не собирался и не собираюсь, это обычный недорогой китай.

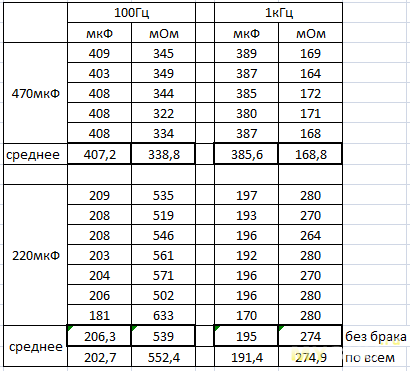

Впрочем, я потом вспомнил что у меня есть какой-то RLC-метр и перепроверил еще им, результаты свел в табличку. если не считать того бракованного конденсатора — то параметры довольно стабильные, хотя емкость и ниже заявленной, но тут уж я фиг знает кому и как верить, потому что еще одного прибора или какого-то эталона у меня нету
Разбираем колонку. Есть нюанс: плоский шлейф от верхней платы к плате разъемов. с ним нужно очень аккуратно — он под напряжением от аккумулятора, и никаких защит там нету. Очень важно не коротнуть его ни снизу возле платы разъемов (это довольно просто, да и изолентой можно сразу заклеить), ни сверху возле главной платы — и это уже сложнее, потому что шлейф этот приклеен к колонке и норовит перекоситься, что-нибудь коротнув в разъеме. Я таки чутка его подпалил, пришлось укорачивать. Так что лучше сразу его выдергивать. В остальном разборка проста и понятна, главное не пережать какие-нибудь провода при сборке. Снизу под наклейкой 4 самореза, снимаем дно, дальше держатель динамика еще на 4 саморезах, ну и последние 4 самореза держат верхнюю часть со всем основным содержимым — всей электроникой, кнопками, микрофонами и т.д.

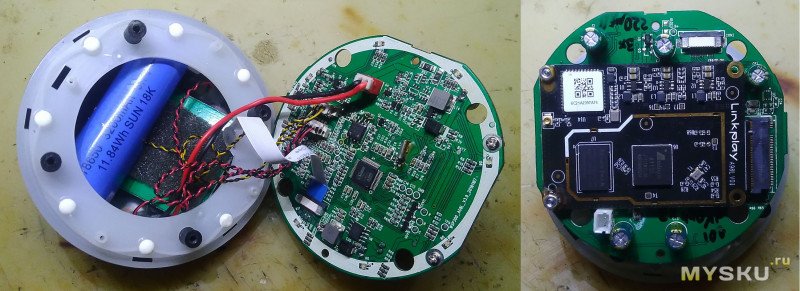

Добрались до платы. Фоткал уже после перепайки конденсаторов, но родные были не вздуты, не потекли — на вид как живые.

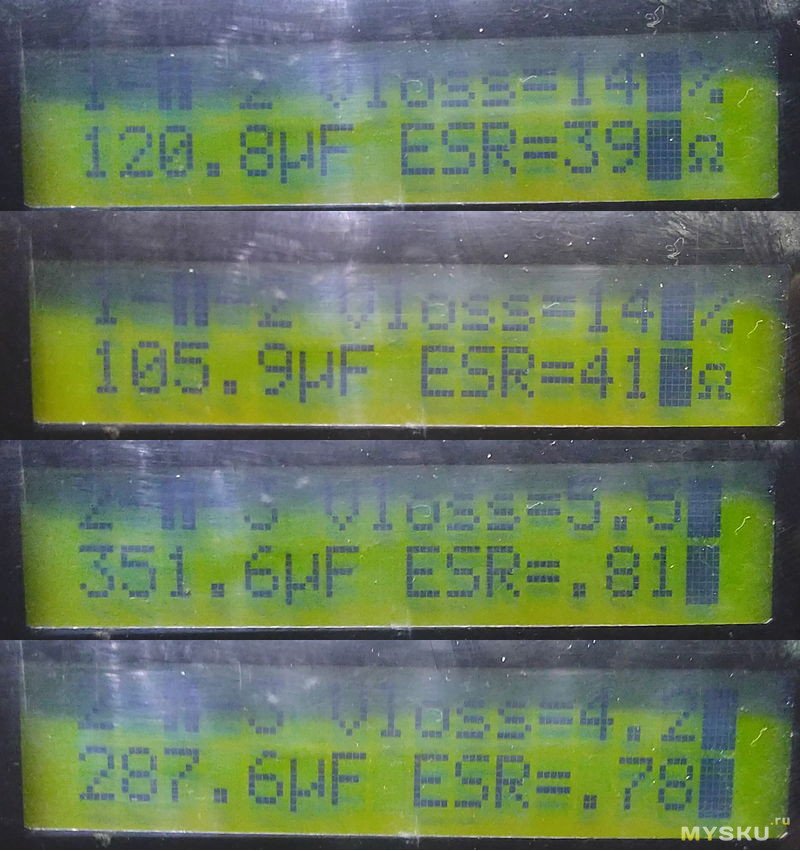

Однако, родные конденсаторы оказались примерно вдвое ниже номинала по емкости, с каким-то диким ESR, ну и один из них транзистортестер вообще не распознал.

Сборка — в обратной последовательности, ну и уже почти не было сомнений что дело именно в конденсаторах, и слава Богу колонка таки завелась, и продолжает радовать нашу семью и, вероятно, Товарища Майора.
