Автономный светильник с датчиком движения и освещения

Недавно на озоне были замечены светильники по 100 рублей (доллар с чем-то) с датчиком движения на аккумуляторе с магнитным креплением. Заявлена даже регулировка яркости! Ради интереса заказал, потому как пригодиться могут много где (полно темных шкафов и уголков, куда не ступала нога/рука человека), да и для своих функций больно дешево. Подобные видел в обзоре у uncle_sem пару лет назад. Рассмотрим, что у них внутри и как они справляются с задачей под катом.

Светильники доставляли довольно долго, больше месяца.

Пришли они в пакете без пупырки — внутри коробки. Заказывал пару штук разом.

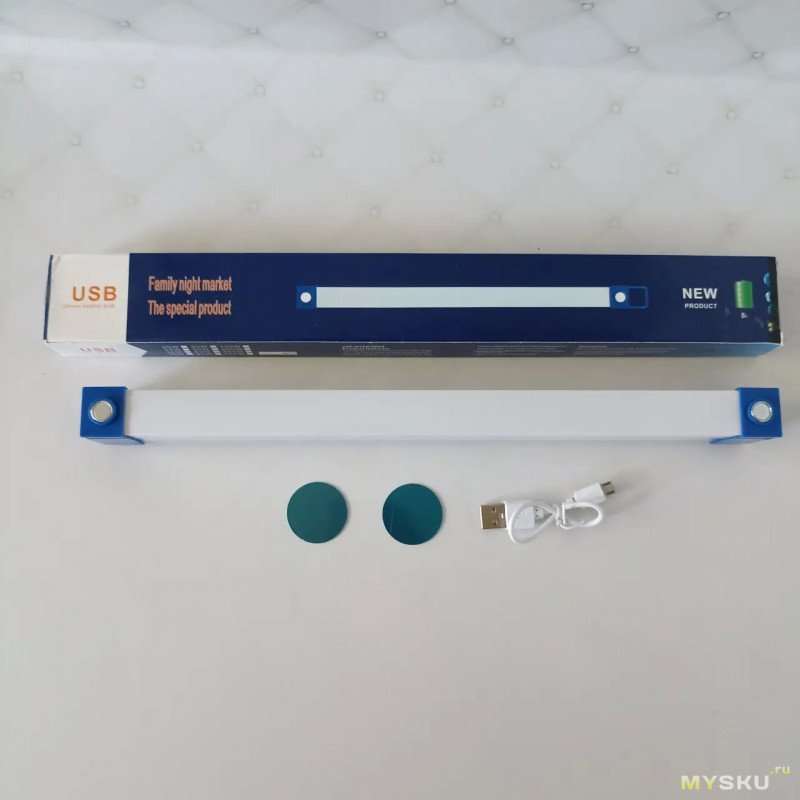

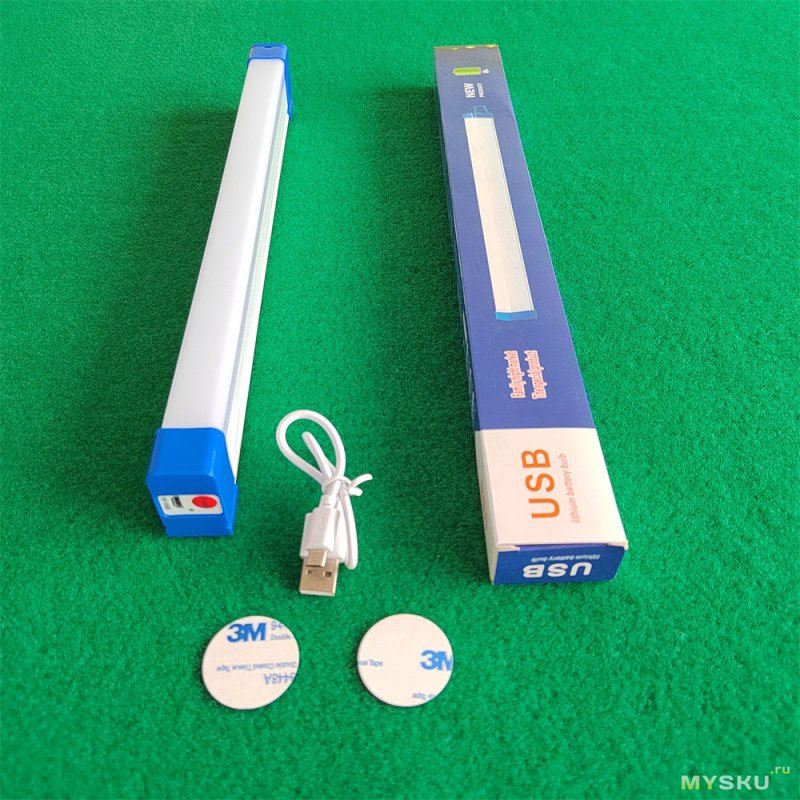

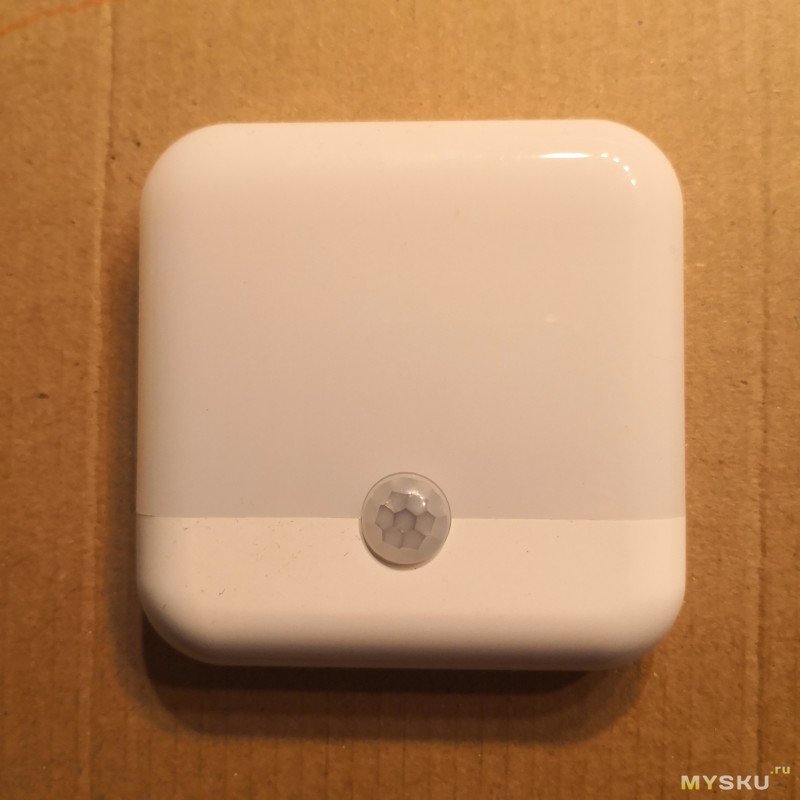

К счастью, кроме коробок ничего не помялось, так что рассмотрим комплектацию. Она стандартная — ущербный провод зарядки, магнитики и ответные железки на двустороннем скотче, ну и гвоздь программы — светильник с гордой пупыркой PIR-сенсора.

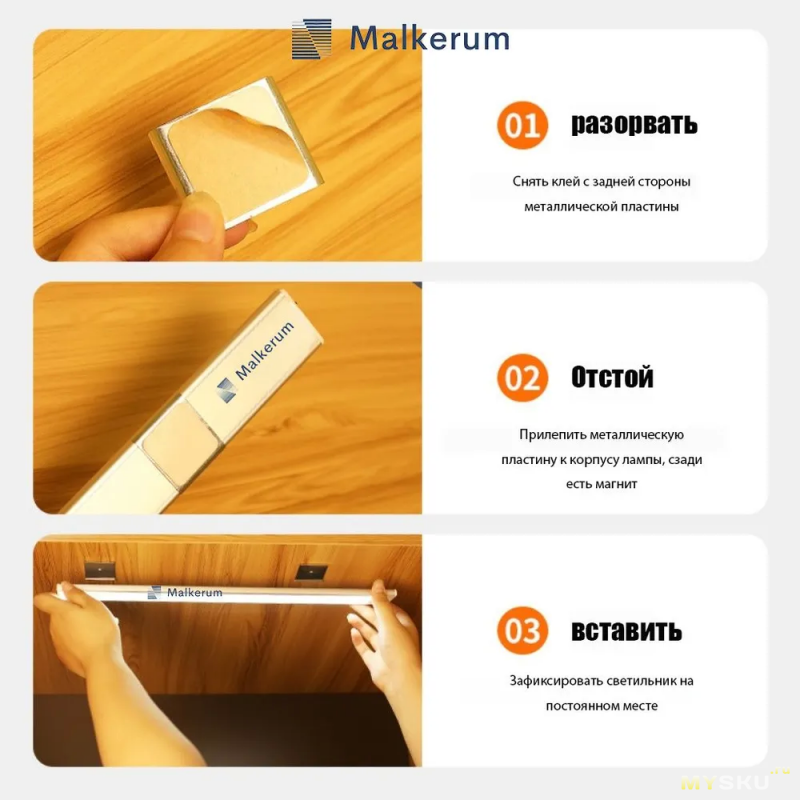

На коробке нарисовано, как крепить магнитики. Повторив сии действия, светильник был повешен на место. Висит достаточно крепко, магниты держат хорошо.

Пройдемся по функционалу. Здесь бред несет и описание в магазине, и инструкция на коробке. Такое ощущение, что продавец и сам не знает, что продает… Но мне удалось выяснить реальное положение дел.

Нажав единожды, можно включить постоянное освещение.

Нажав дважды, включается освещение по движению «в темноте». Освещенность не замерял, но вроде как при прямом попадании электрического света не загорается. Если движение непрерывно, то не выключается, иначе светит 22 секунды с момента последней активности у сенсора.

Нажав трижды, можно заставить светильник игнорировать уровень освещения и включаться по движению в любом случае.

В любом режиме, если светильник включен, яркость можно регулировать зажатием кнопки. Зажимаешь один раз — увеличивается. Зажимаешь повторно — уменьшается. Происходит все довольно быстро, хоть и плавно (шим не видно), поймать момент нужной яркости может быть трудно с первого раза. Тем не менее все работает!

Заряжается только от шнуров с  USB-A. USB-C — USB-C в пролете. Во время заряда светится красный индикатор, по окончании гаснет.

Продавец на всякий случай сообщает, что если светильник заряжен, но не работает, надо замкнуть батарею «на доле секунду» — и он включится. Видел в отзывах женщину, та замыкала ножом на «пару секунд»… Ужаснулся. Такие советы давать — надо уметь, оно ведь и в лицо пыхнуть может.

В целом, чего еще сказать? Свет холодный, на глаз не сильно приятный, но не пульсирует. Кстати об этом… Пора разбирать по полной!

Вскрытие и продолжение расследования

Открыть внутренний мир довольно просто — поддеть защелки заглушек по краям корпуса.

Далее можно вытащить всю внутрянку со стороны датчика PIR.

Да, негусто деталек!

С другой стороны вообще ничего нет, кроме приклеенной батареи. Она, кстати, без маркировки (сзади тоже, отрывал). Думаю, что-то около 200-300 махов, судя по размеру.

Контроллер заряда LTH7 со стандартной обвязкой.

RProg установлен 5.1 кОм. По формуле из даташита зарядный ток устанавливается как Vprog/Rprog*1000, а Vprog примерно единица. Путем несложных вычислений получаем примерно 200 мА зарядного тока (196).

Что касается части с PIR-сенсором, то там все в тумане. Используется подозрительный контроллер без маркировки, на нем нанесен только логотип.

Какие-то, кхм, неприличные картинки мне китайцы показывают. Или по Фрейду?..

Однако мне удалось найти владельца лого, им оказался Senba Sensing. Ребята уже 20 лет занимаются PIR-сенсорами.

Но на их сайте я не нашел никаких отдельных контроллеров. Были либо датчики-комбайны со встроенной логикой, либо просто модули по типа ардуиновских. В общем, плюнул я на это, и просто разобрал распиновку. Вдруг кому-то это что-то скажет.

1. Pin1 — VCC от батареи Li-Ion
2. Pin2 — NC
3. Pin3 — фотодатчик (LDR / световой вход)
4. Pin4 — кнопка настройки (вход управления)
5. Pin5 — логический выход на транзистор освещения (транзистор NPN 25В 500мА S8050 с маркировкой J3Y)
6. Pin6 — source от PIR (вход с пиромодуля/элемента)
7. Pin7 — NC
8. Pin8 — GND

В отличие от стандартных BISS0001 и прочего, на схеме вообще нет никаких настраиваемых резисторами/конденсаторами выводов. Да и настройка режимов наводит на мысли о каком-то многофункциональном OEM-решении, которое и швец, и жнец, и на дуде игрец. Не хватает только выводов UART для полного феншуя. Впрочем, 2 NC наводят на определенные мысли… Но это неточно!

Очевидно, что яркость микросхема должна была регулировать через ШИМ. И я решил проверить, на какой частоте. У меня просто глаза на лоб полезли от увиденного...

Да, 20 кГц — это не шутка (смотреть на cur)! ШИМ тут добротный, это точно. Значит, и пульсации освещения безвредные...

По светодиодам сказать особо нечего, их 21 штука, они соединены параллельно и все через один резистор на 8.2 Ом. Я захотел замерить ток потребления, но без выпаивания деталей. Сделать это несложно — замеряем напряжение до резистора (Vпит) и после (Vf), а потом по формуле находим ток.

У меня получилось 128 мА на максимальной и 18 на минимальной яркости. Если выставить на минимум, свою батарею он должен разрядить за более чем 10 часов непрерывного свечения в минимальном, и менее 2 на максимальном (если взять, что аккумулятор на 200 mAh и поделить емкость на ток). В реальности выйдет побольше, потому что с разрядом батареи напряжение упадет и ток тоже. Это без учета потребления микросхемы управления. Но уверен, там предусмотрен глубокий сон с прерыванием по кнопке, а при работе там будет от силы пара миллиампер в худшем случае, хотя и с учетом PIR может быть чуть больше. Батарея, конечно, маловата, но для такой мощности пойдет.

Итоги

Мне штучка понравилась и как ночник, и как подсветка в шкаф, несмотря на мерзотный холодный цвет. Даже более того, она вполне себе подходит для всяких самоделок. Тут тебе и корпус с кучей свободного места, и неплохая настраиваемая зарядка с портом, и даже безымянный контроллер вполне себе неплох. Можно добавить парочку батарей (в том числе солнечных), можно сделать питание напрямую от USB, а можно выкинуть все, кроме контроллера, а на нем с добавлением реле и питания запилить освещение по движению 220 Вольт (или управлять светодиодной лентой через драйвер). И много чего еще! Хоть модуль управления и проприетарный, настроен довольно хорошо и вполне себе работает. Да и за такую цену грех жаловаться. В общем, к покупке скорее рекомендуется, даже несмотря на отзывы. Спасибо за внимание!

Upd. Пришло еще 6, все рабочие.
