Датчик присутствия на HLK-LD2410
- Цена: 1121 руб.
- Перейти в магазин

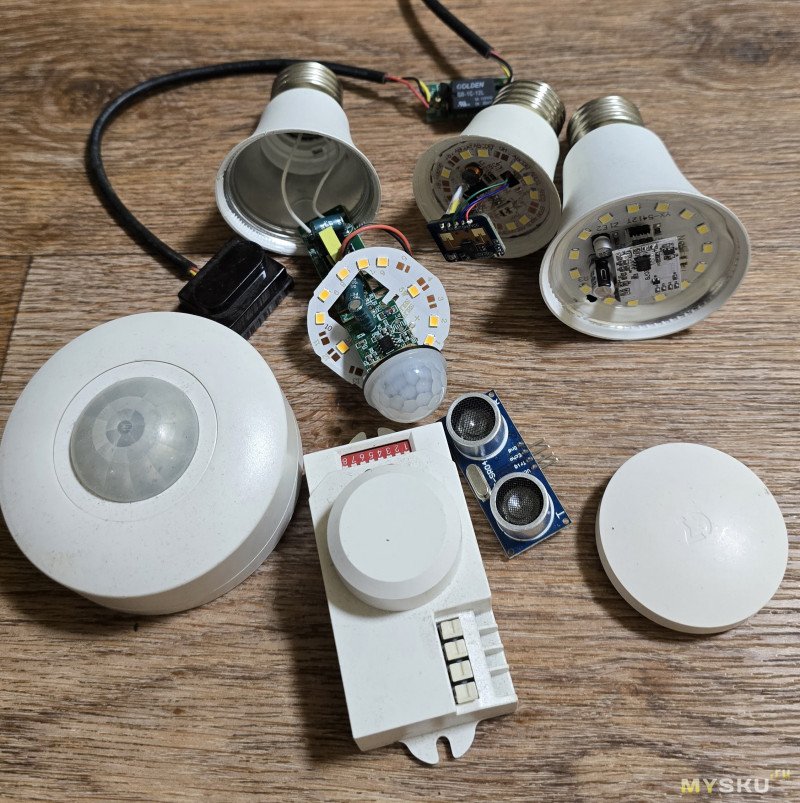

Меня давно интересует тема с датчиками присутствия, и я их перепробовал достаточно много. Но большинство оказывалось либо обычными PIR датчиками, либо слишком тупыми или слишком заумными устройствами. Мне же нужен был простой дачик присутствия, работающий без «Умного дома» и внешних серверов. Наткнулся на Озон на такой вот датчик, по описанию датчик присутствия на датчике HLK что уже привлекло, как и нормальное соотношение отзывов. Итак, что я купил:

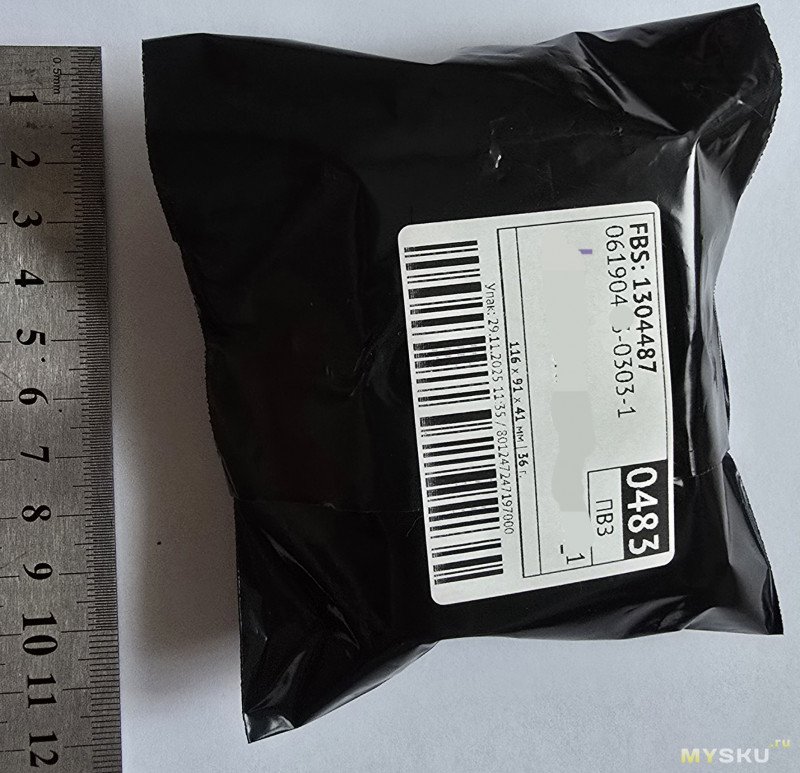

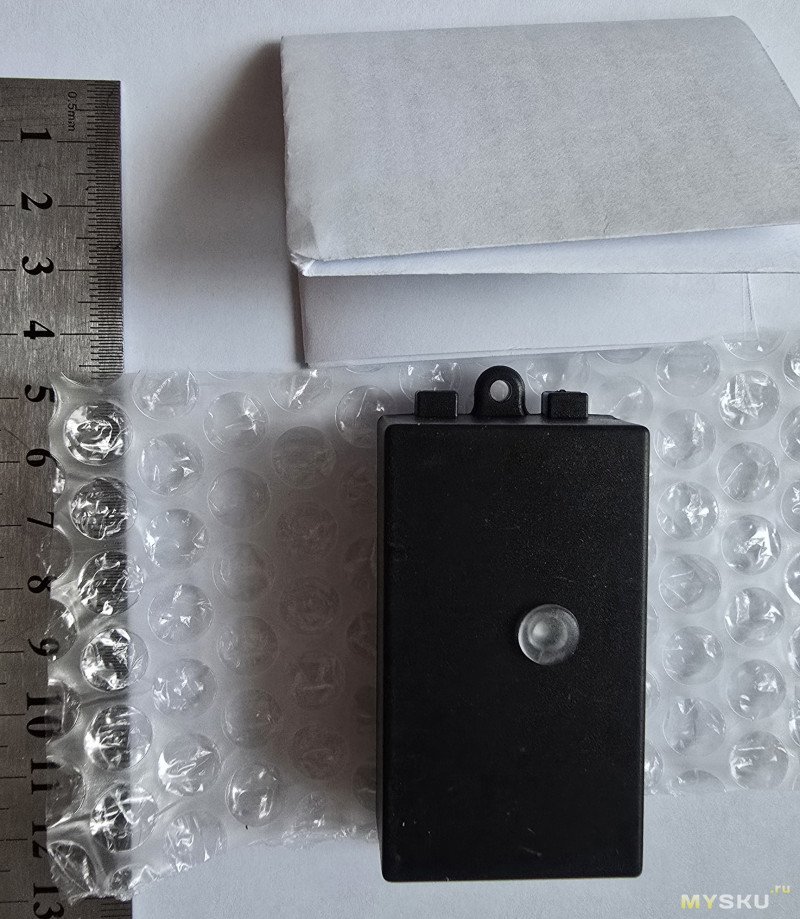

Датчик поставляется в черном пакетике, обернутый пупыркой и небольшой инструкцией
В инструкции его описание, схема подключения и qr коды на видео по его подключению и настройке

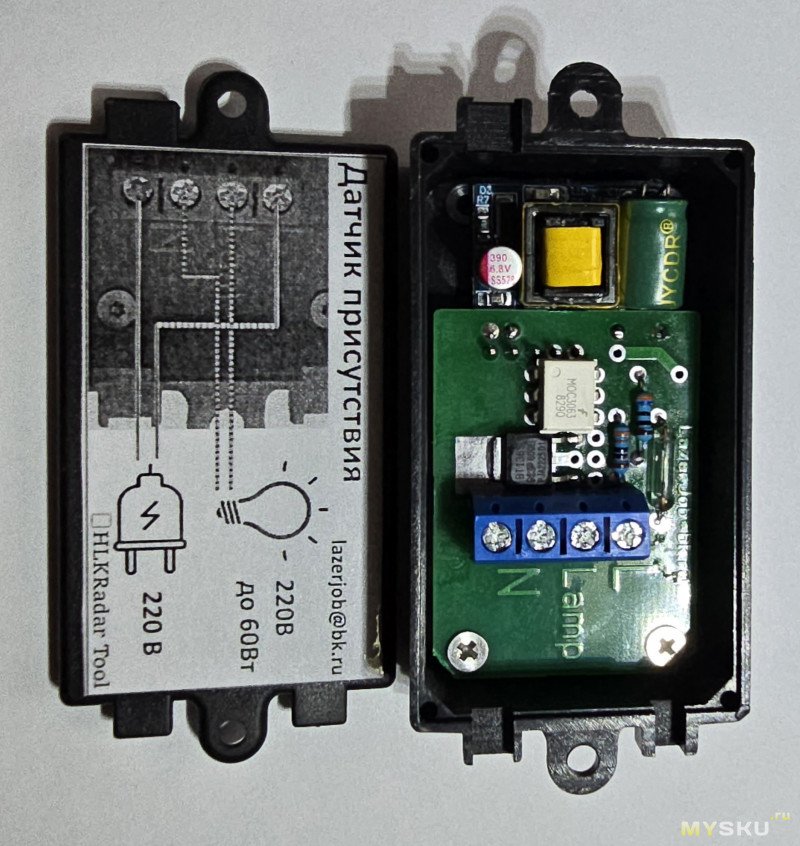

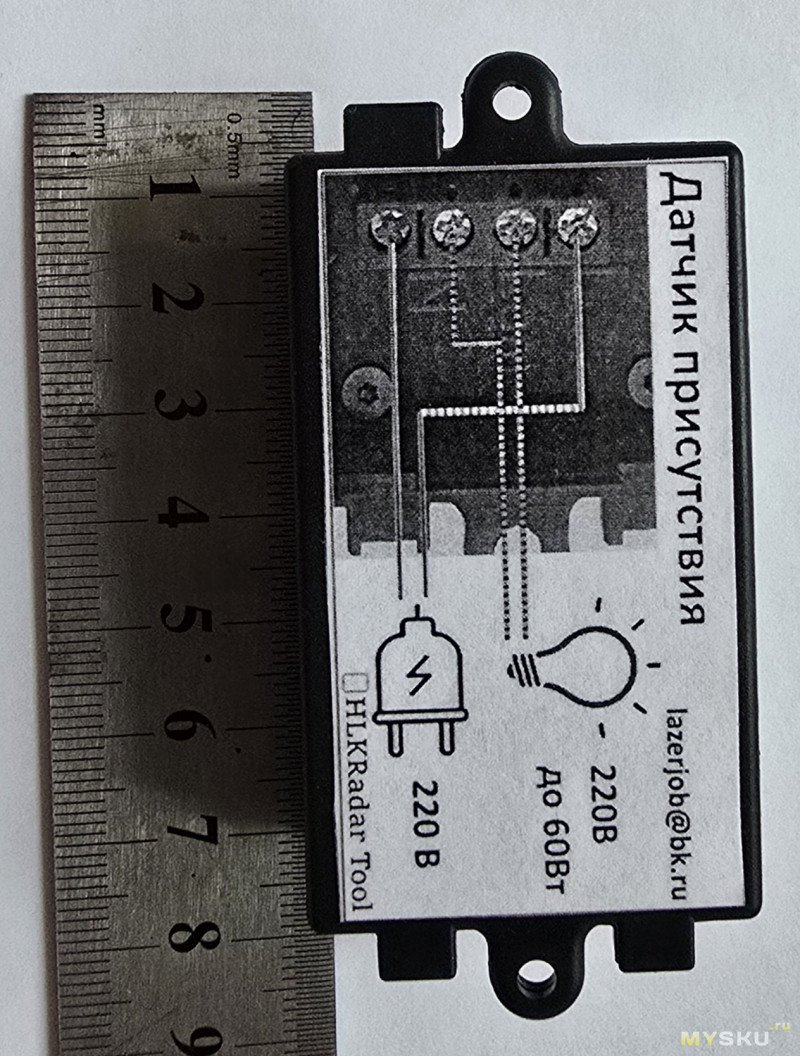

На самом датчике тоже есть наклейка со схемой подключения, ограничение почему-то на 60 Вт
Датчик собран в небольшой пластиковой коробке с выводами под кабель и крепежными ушками, на корпусе есть прозрачное окошко, по-видимому для датчика света. Ну и как же без разборки, чего же там применено:

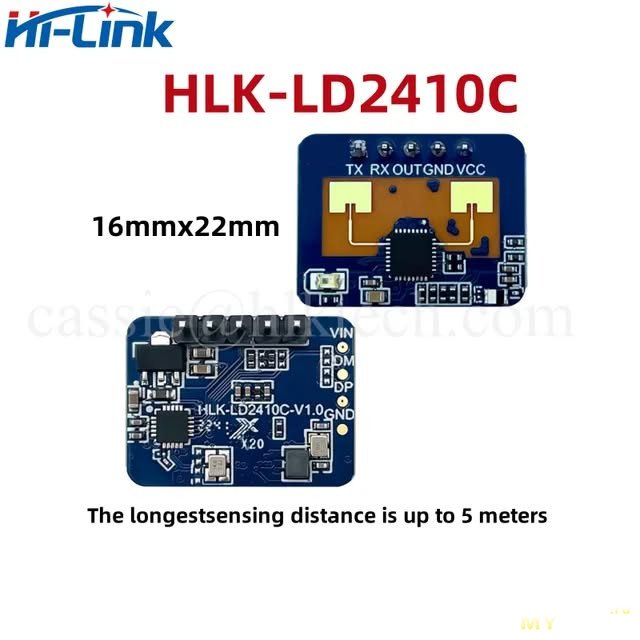

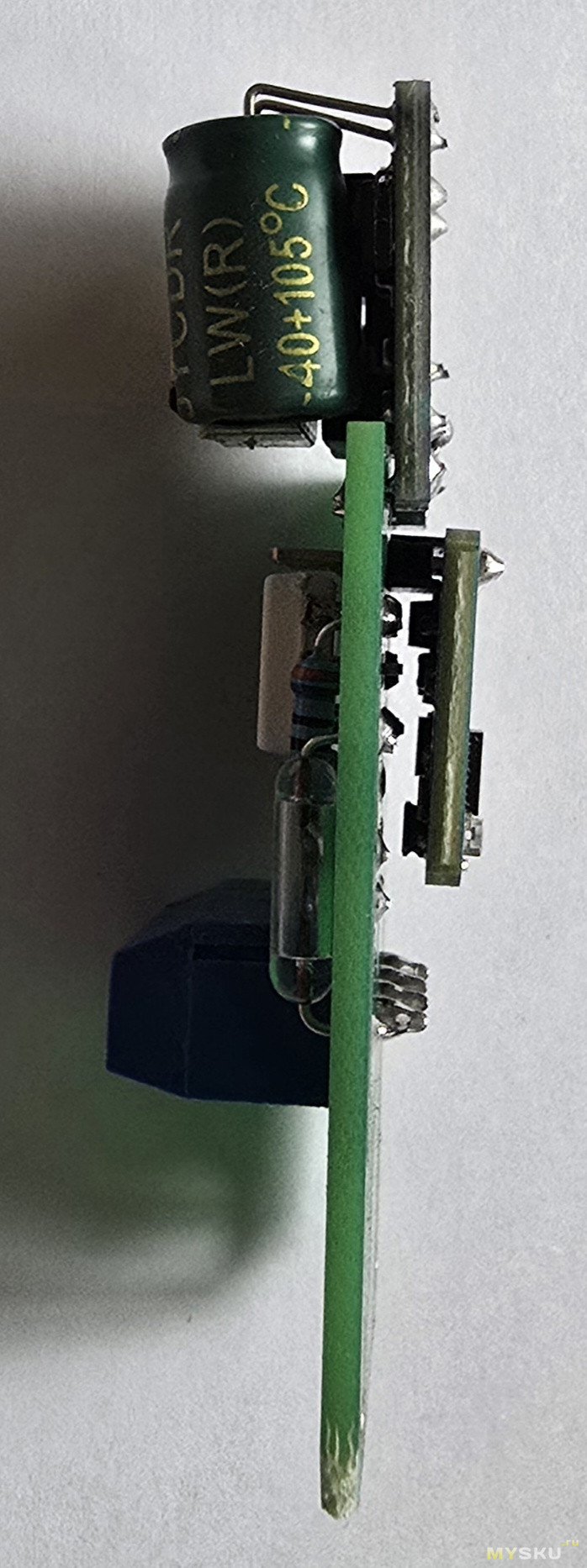

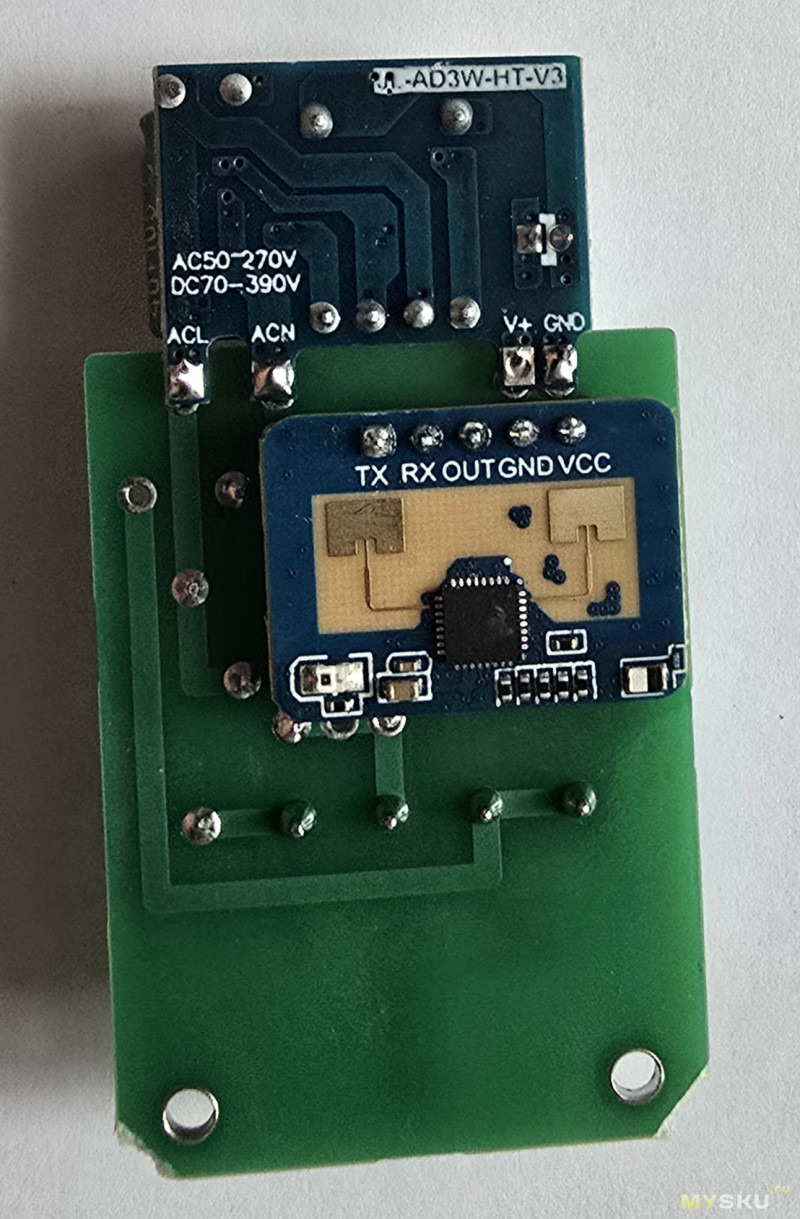

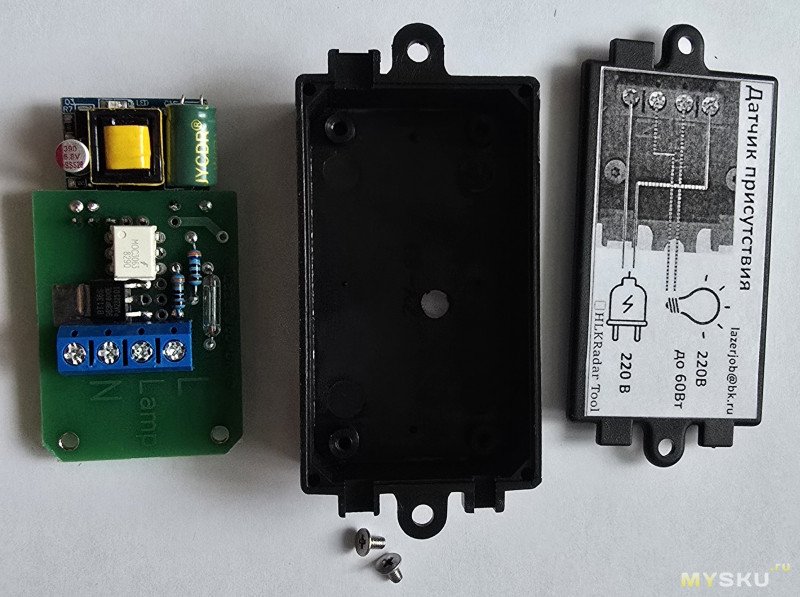

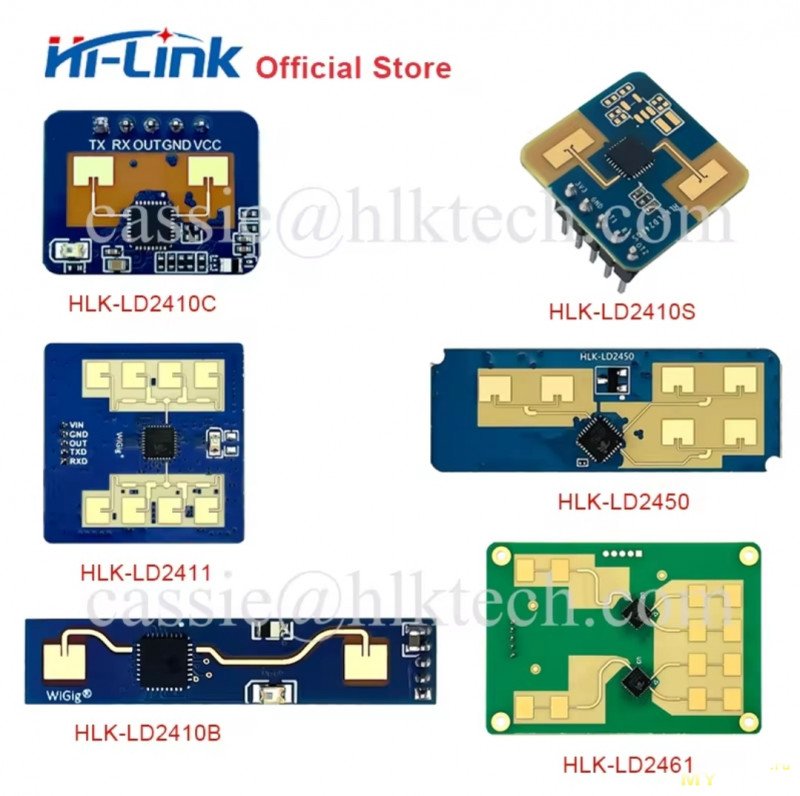

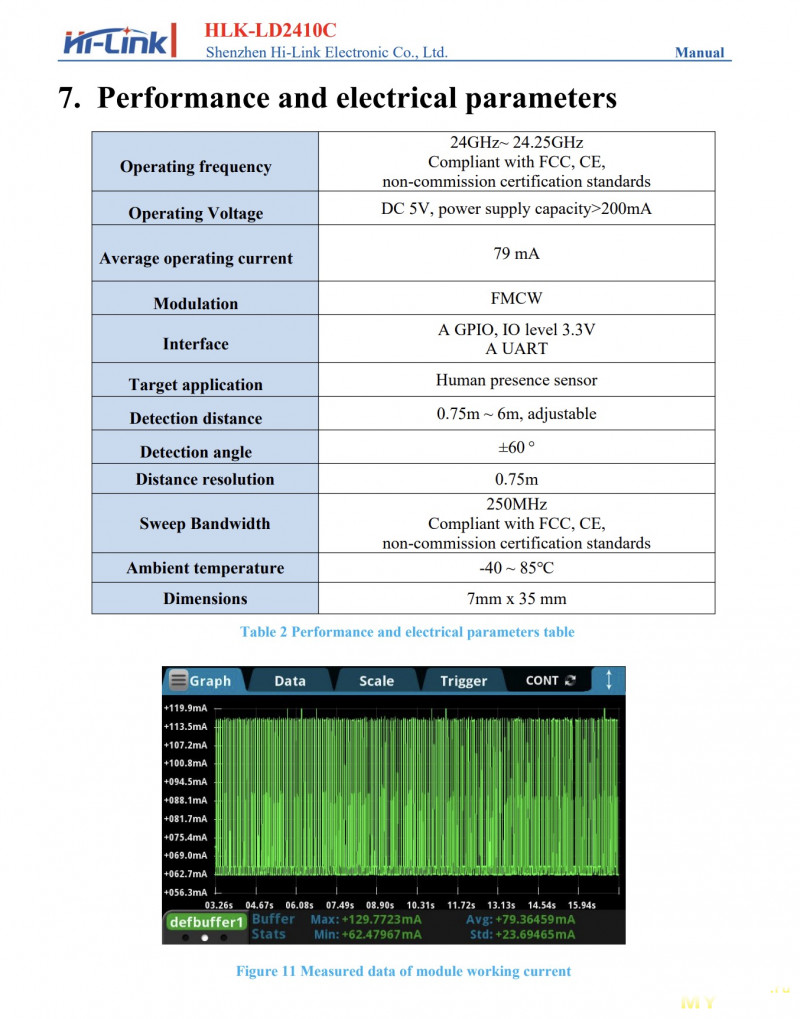

Устройство собрано на трех платах. Пайка нормальная, флюс отмыт. Блок питания на 5В, сама плата датчика HLK-LD2410C, и высоковольтная часть с винтовыми клеммами подключения 220В и нагрузки
Высоковольтная часть собрана на оптопаре MOC3063 и симисторе BT136S. Симистор установлен без радиатора, по этому видимо от этого и ограничение в 60Вт, сам он вытягивает намного больше. Также для защиты на плате установлен распаянный проволочный стеклянный предохранитель без обозначения. По инструкции он на 1А 220В.
Собрал все обратно, подключил по схеме, все работает штатно, это действительно датчик присутствия основанный на радарном принципе и определяет микродвижения объекта. Определяет движения четко, срабатывает мгновенно, выключается при отсутствии движения через 5-7 секунд. За счет применения семистора работает бесшумно, что особенно заметно после других датчиков в которых щелкали реле. Датчик освещенности почему-то не работает.

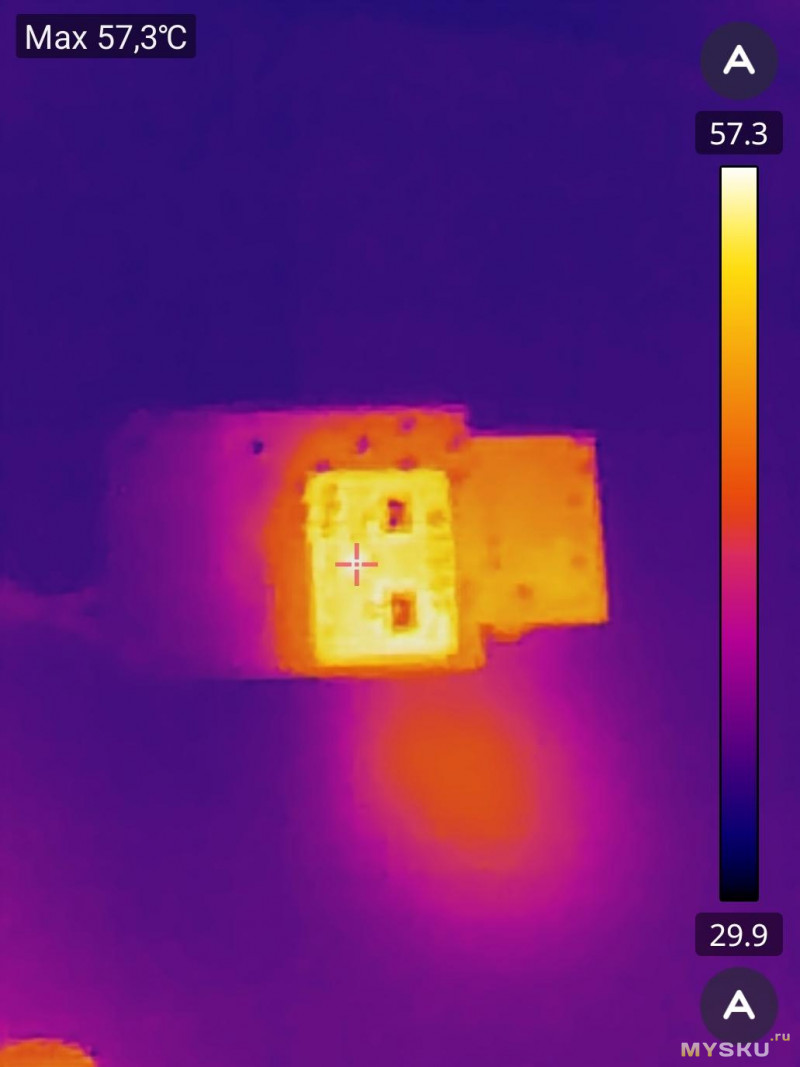

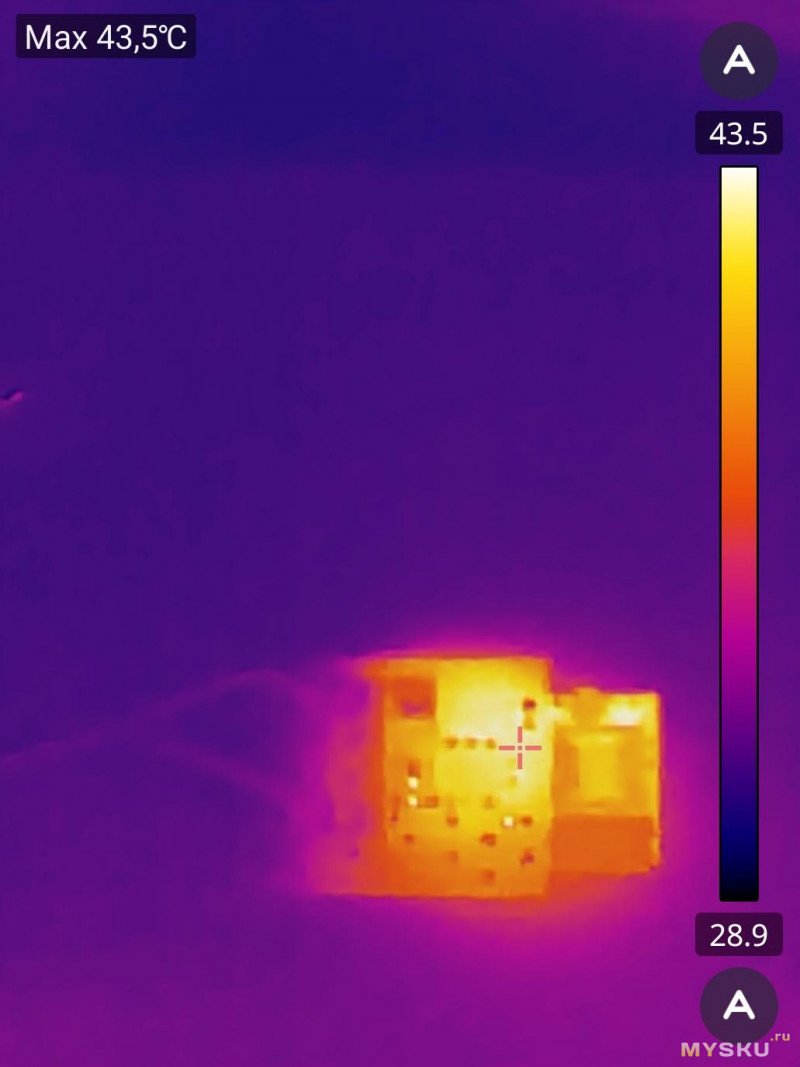

Посмотрел, как он работает через термокамеру, при нагрузке в виде лампы накаливания в 60 Вт через 20 мин, при постоянно включенной лампе
Видно что нагревается до 60 сама сенсорная плата, что видимо для нее нормально, на высоковольтной плате ничего не греется, так что можно и нагрузку помощнее подключить.

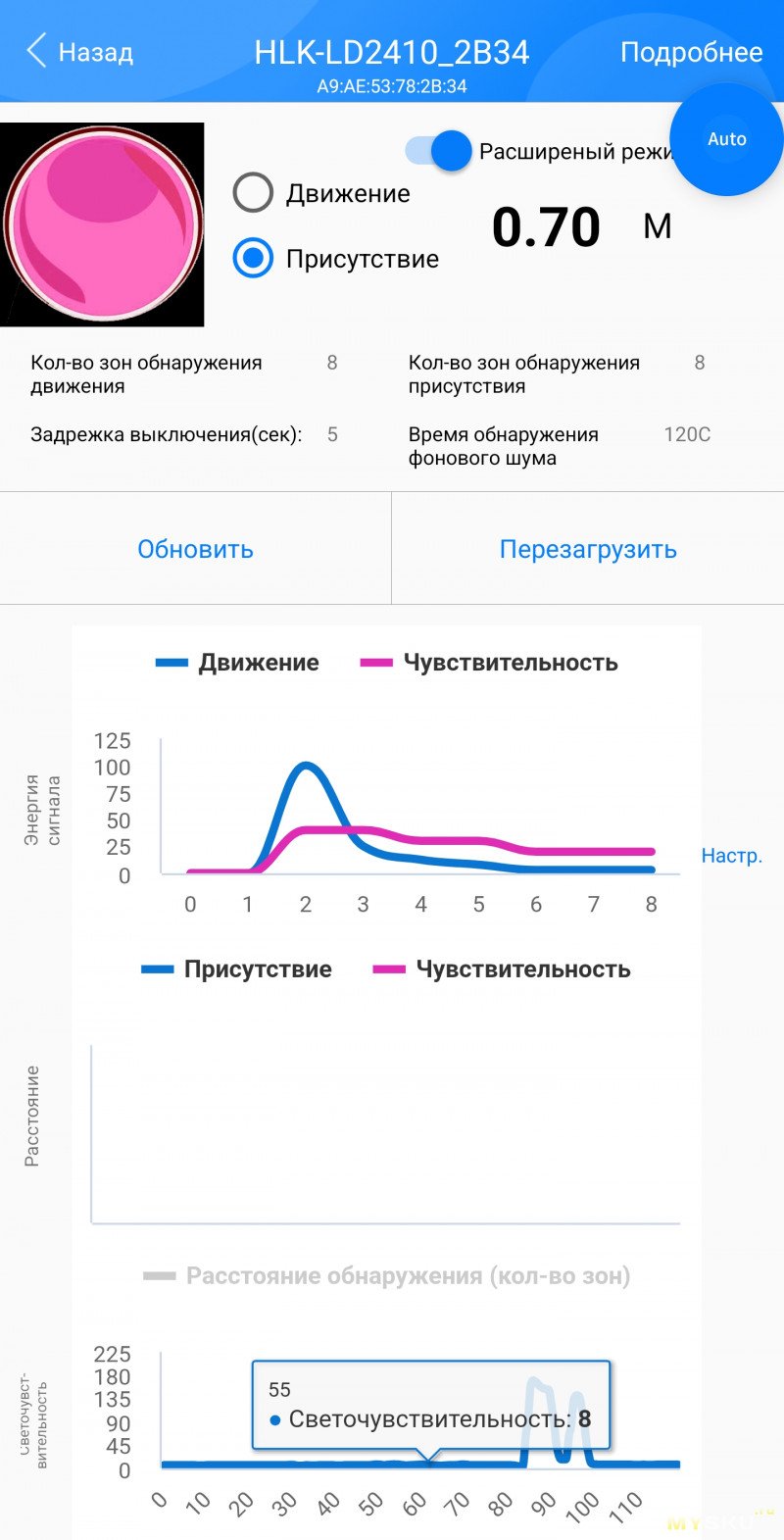

Для настройки датчика используется программа HLKRadar Tool, на момент тестирования v1.6.60. У продавца на видео описана старая версия программы, поэтому добавлю свое, она стала попроще в настройке. При запуске сама находит по блютуз датчик (Имя датчика можно сменить), при выборе дачика входит в его текущее состояние. При установке флажка «Расширенный режим» показывает в графиках текущие показатели обнаружения и датчика освещенности.

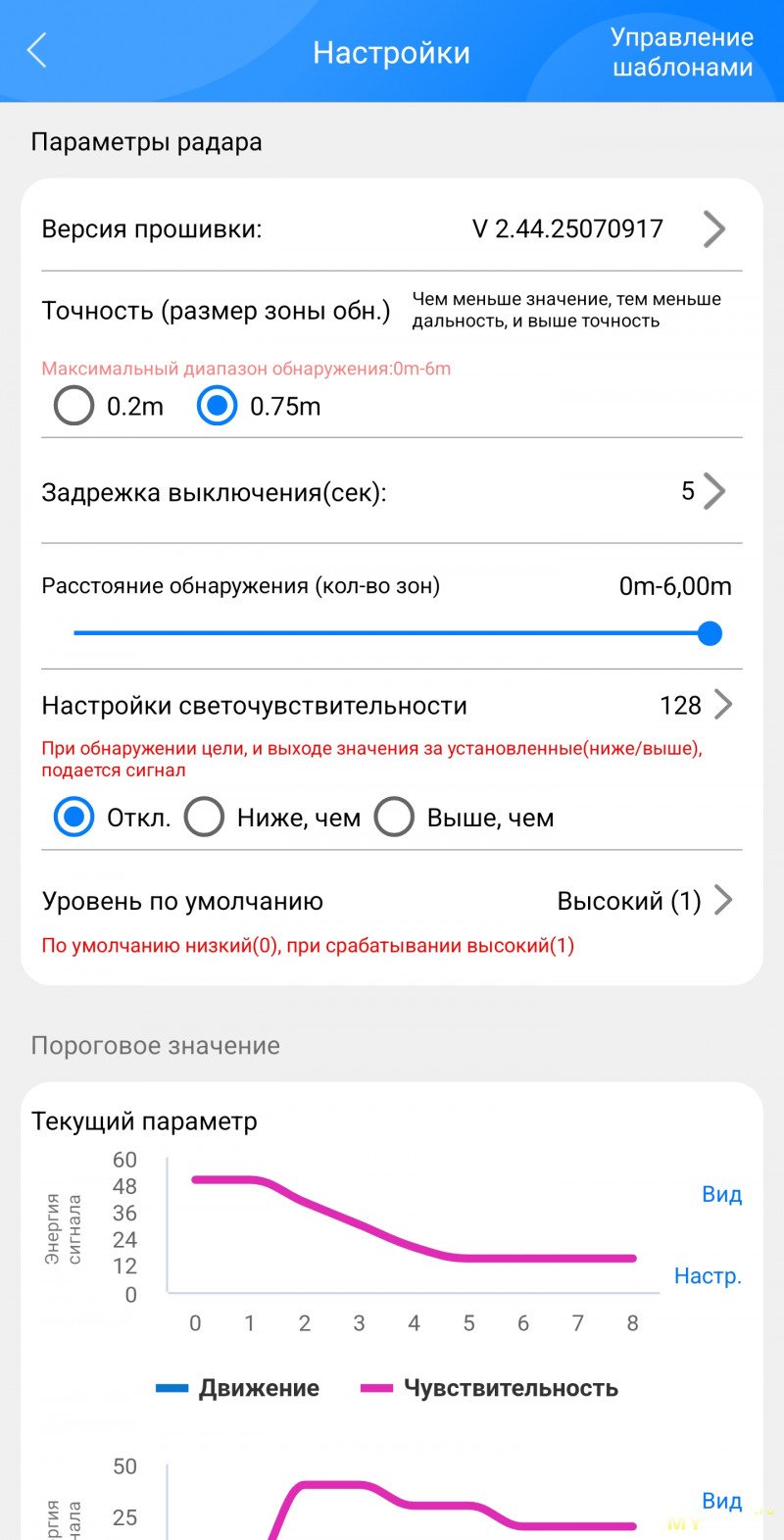

В меню Подробнее-Настройки можно настроить датчик под себя
Кстати, тут оказывается был выключен датчик освещенности, пороговые значения уровня освещенности которые он запрашивает можно посмотреть на основной странице.

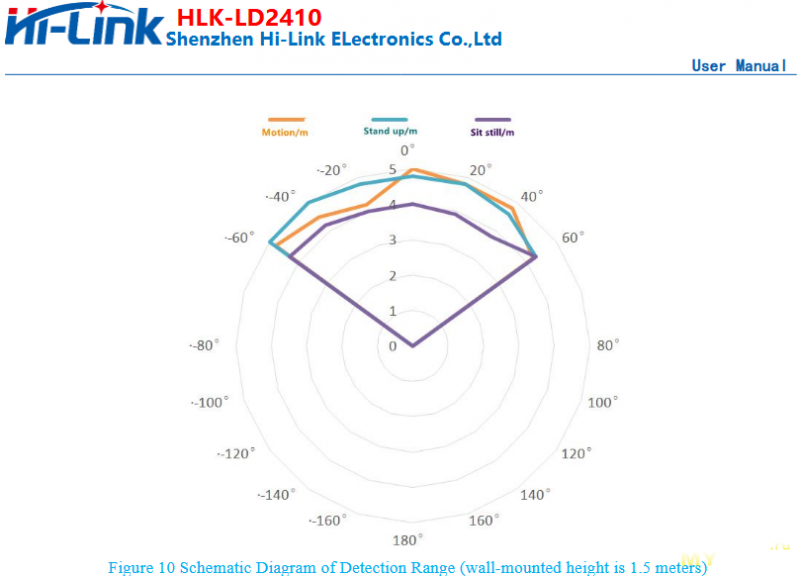

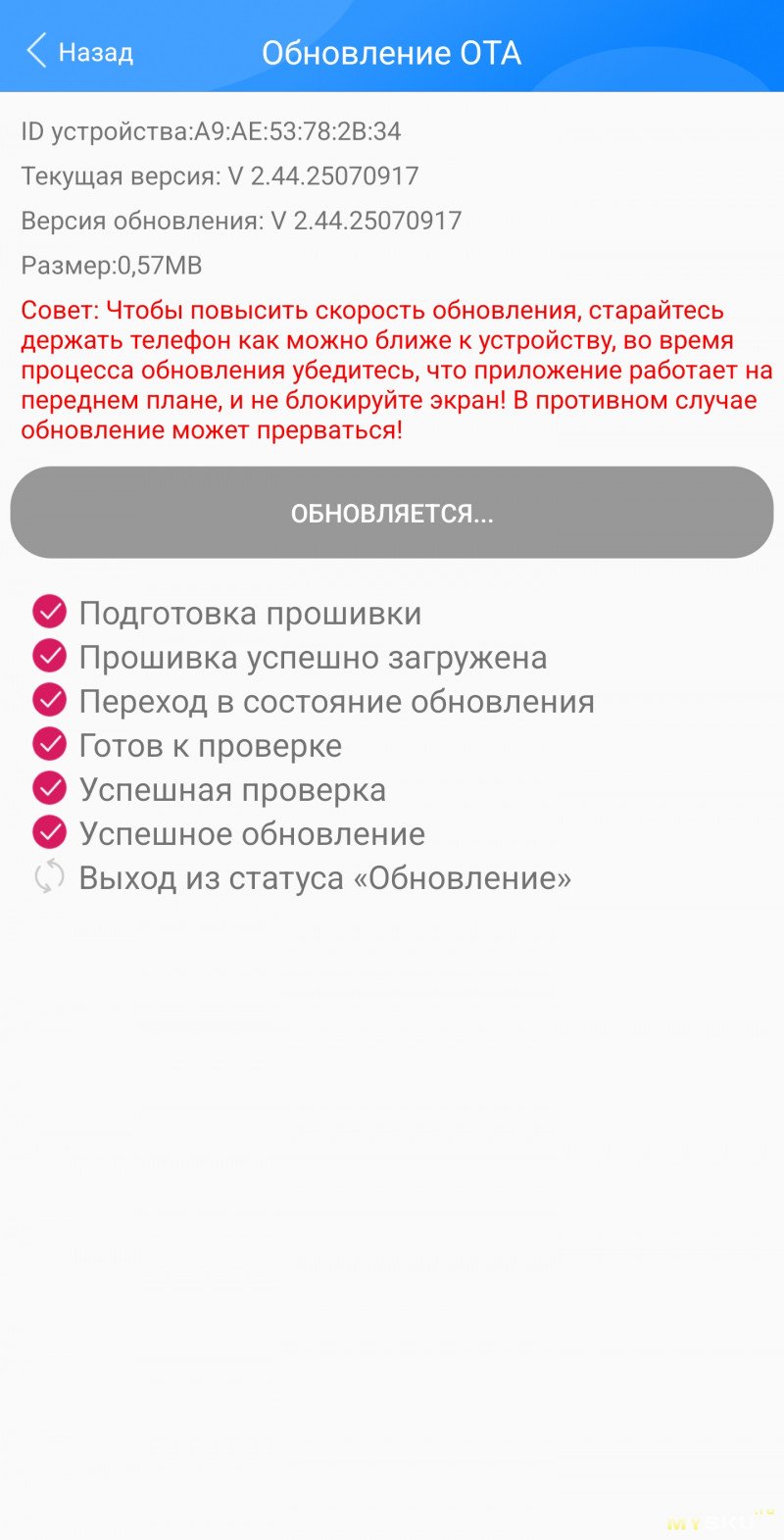

При размере зоны обнаружения в 0,75м максимальная дальность до 6м, при уменьшении до 0,2 уменьшается до 2м. Дальность обнаружения выставляется ползунком. Тут же можно обновить прошивку датчика

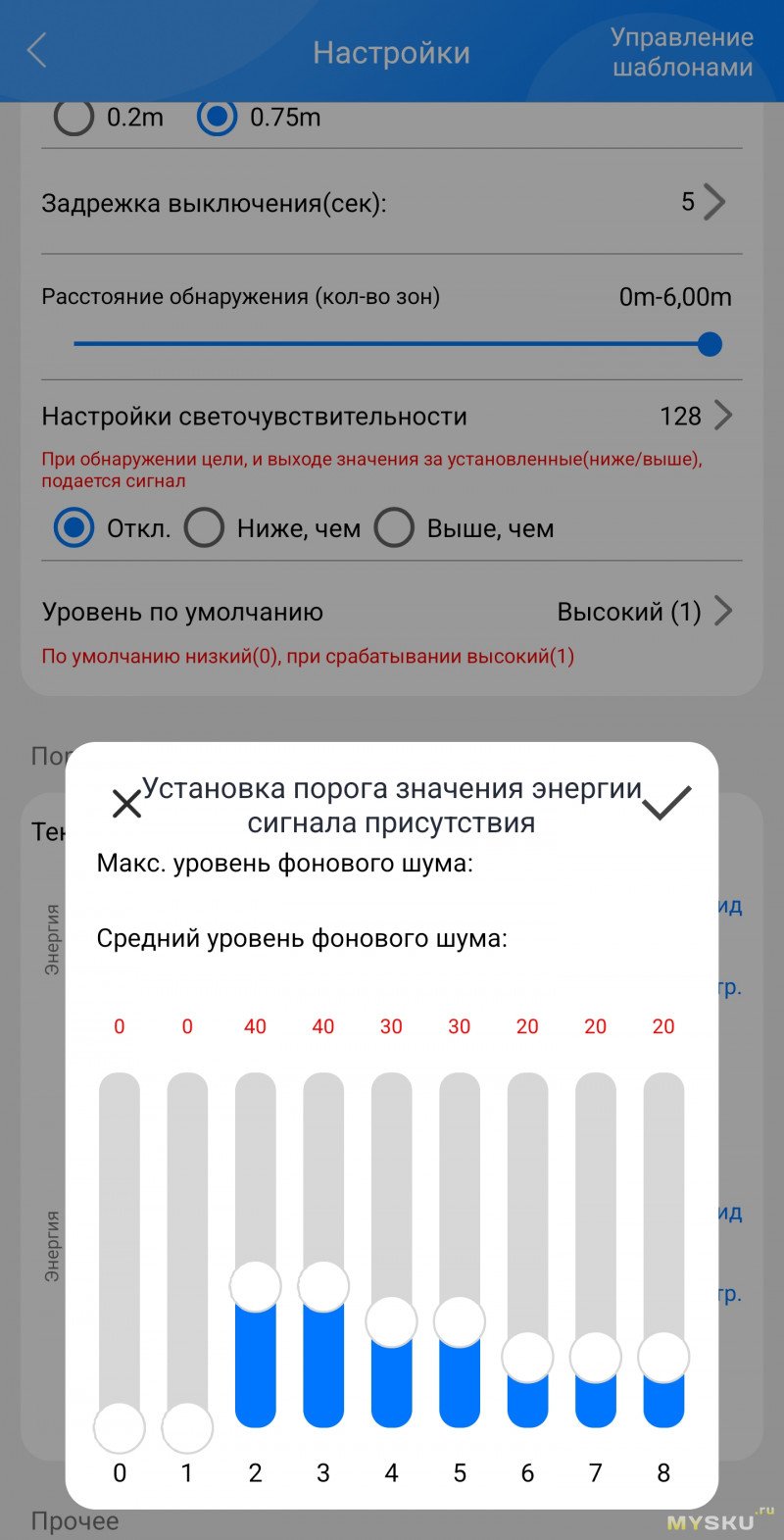

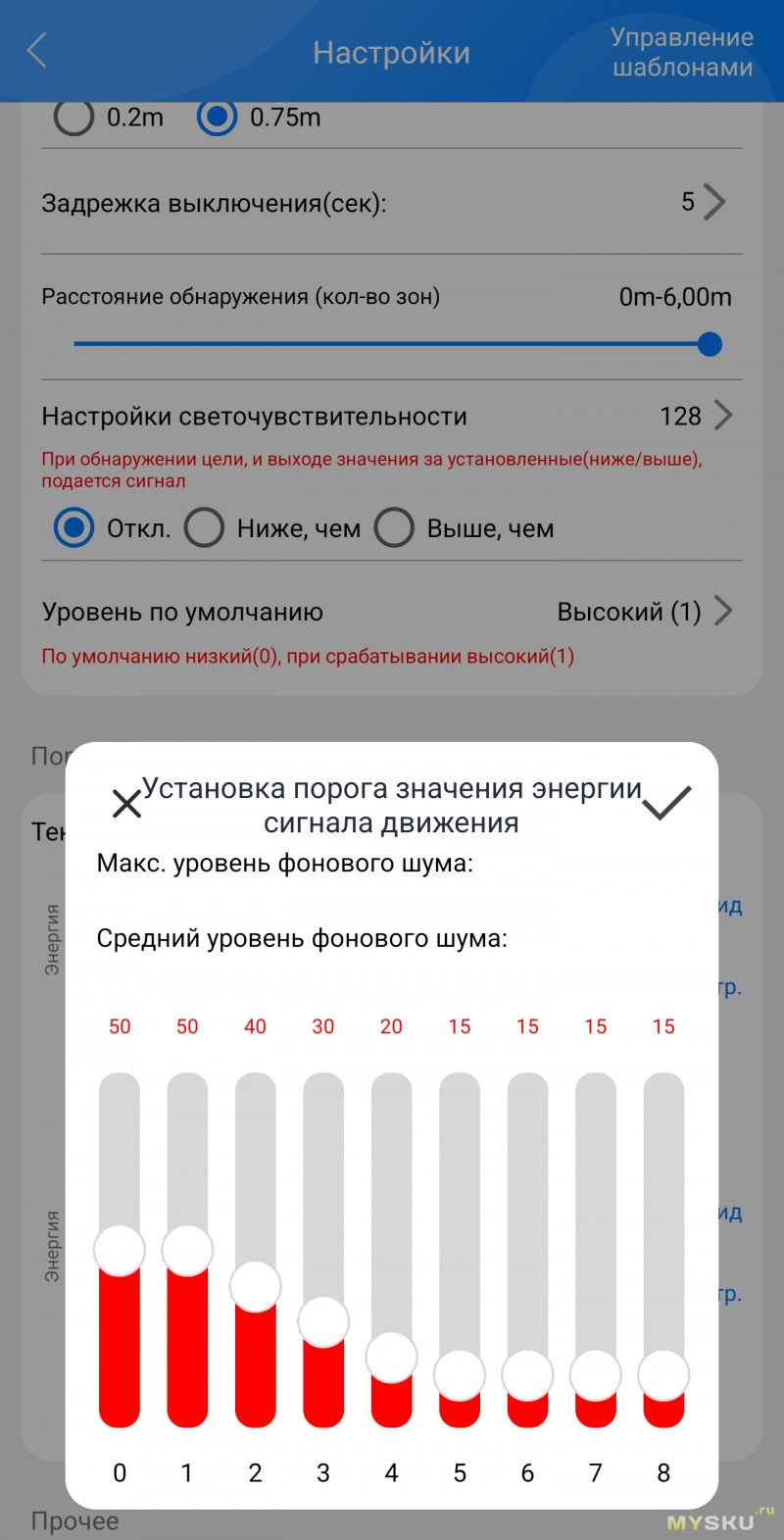

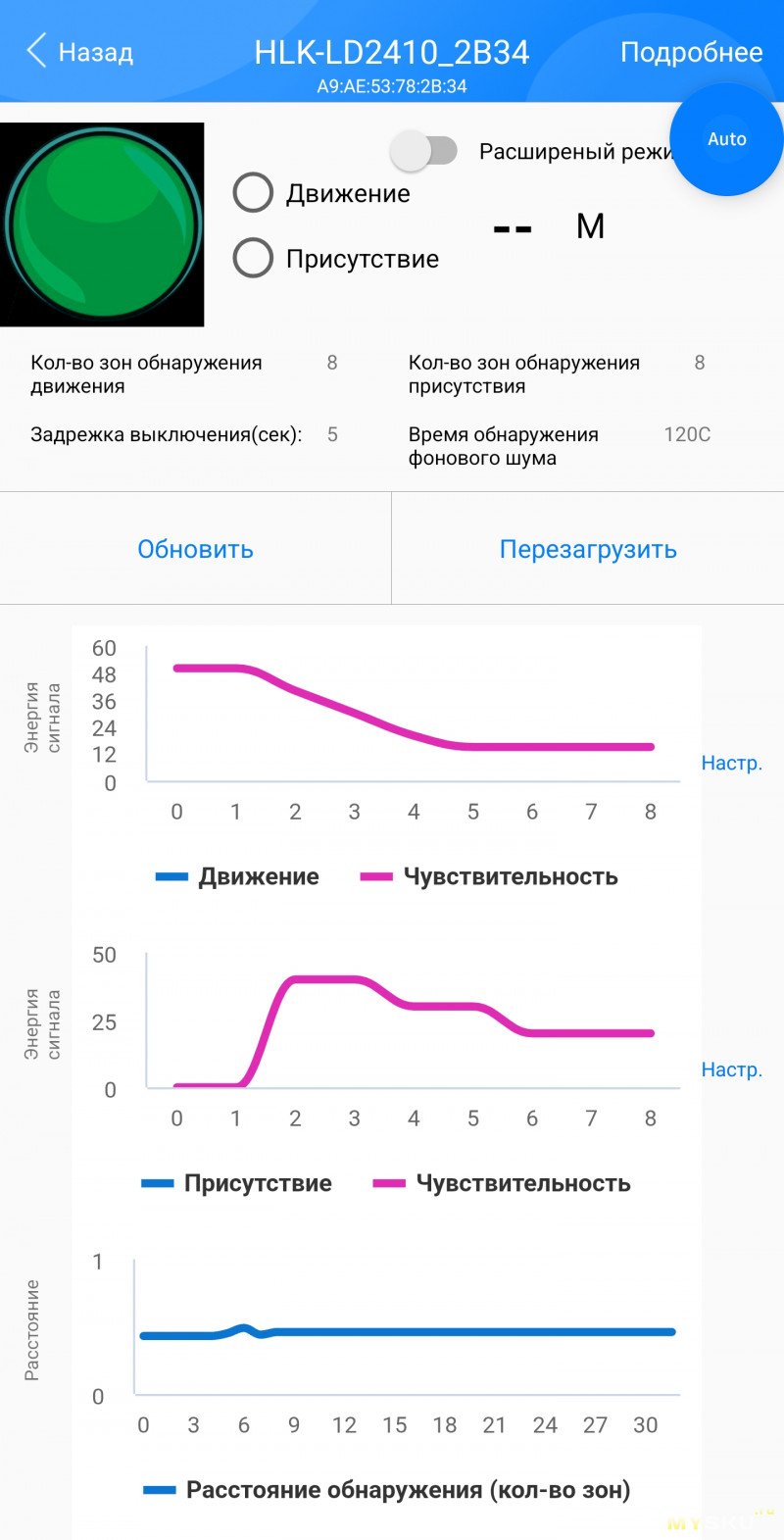

Если необходимо подстроить более гибко чувствительность по дальности, ее изменить можно на графиках
В итоге датчик мне понравился, мои хотелки полностью сошлись, при желании можно изготовить и самому, схема не сложная, все компоненты при желании можно найти. Но чет я обленился видимо уже.
| +24 |
12019
17
|
| +40 |
3632
27
|
| +73 |
4030
76
|
Датчик присутствия, на этой приблуде, у меня в сортире работает лет 10, было несколько сбоев, переобучил и работает дальше.
Можете повторить, если в теме.
bezkz.su/publ/shemy/vyklyuchateli-pereklyuchateliik-f/700211-prostoy-avtomaticheskiy-vyklyuchatel-sveta-na-ultrazvukovom-datchike.html
поначалу нравилась работа а при более детальных испытаниях, оказалось это не то, что мне нужно. сейчас включен в систему «умный дом» просто как датчик освещенности (знать когда солнце выходит/заходит)
Главное настроить правильно:
fixtse.com/blog/zy-m100-full-zha-support
ссылка
пока вы в толчке, ни что не побеспокоит ваш процесс:)) проверено
но это для НА
Это всё вариации датчика движения. Хоть и чувствительного, но всё же. Нормальных датчиков присутствия в продаже не видно, вроде как ультразвуковые норм работают, но дорогие.
Сидушка же с нижней стороны полая — туда и провода, и сам микрик замечательно приклеятся термопистолетом.
А если серьёзно, то я живьём видел решение, в котором использовался концевик (тот же микрик, только размером побольше), врезанный в дверную коробку.
Когда дверь изнутри закрывали на задвижку, она прижималась к выключателю, и свет включался.
А когда из санузла выходили, то дверь просто прикрывали, и остававшегося между ней и рамой зазора оказывалось достаточно, чтобы выключатель оставался разомкнутым. (Ну, и сопротивление пружины концевика тоже, наверное, этому помогало.)
Что интересно: тогда это было самопалом, а сейчас подобные выключатели продаются готовые — для мебели. Только они работают наоборот — включают свет, когда дверь открыта.
И давайте немедленно начнём обсуждение уровня излучения/облучения…
И в этом обзоре (как и многих подобных) этого как раз и не указано…
в тех же случаях, когда речь об экономии, достаточно что бы он кушал просто меньше, чем постоянно включенная лампа (ну и ломался реже, конечно). и если это не неонка, то вероятность соблюдения условия близка к 100%.
В любом случае, если включаемый прибор потребляет меньше сенсора — не важно для чего сенсор. Можно просто всегда включить прибор и никогда его не выключать. Вообще. Ни руками, ни чем. И это будет удобней и экономней. Тем более что 95% применения таких сенсоров — таки включать свет в каком-нибудь чулане и от включённого постоянно светодиода никто не умрёт.
А сколько потребляет это поделие я по фотографиям определить не могу. А зная китайцев, я бы не стал заявлять что оно 100% экономичнее лампочки. Китайцы могут удивлять. Тем более это ещё и не инфракрасный детектор, а радио. Вот прям легко могут.

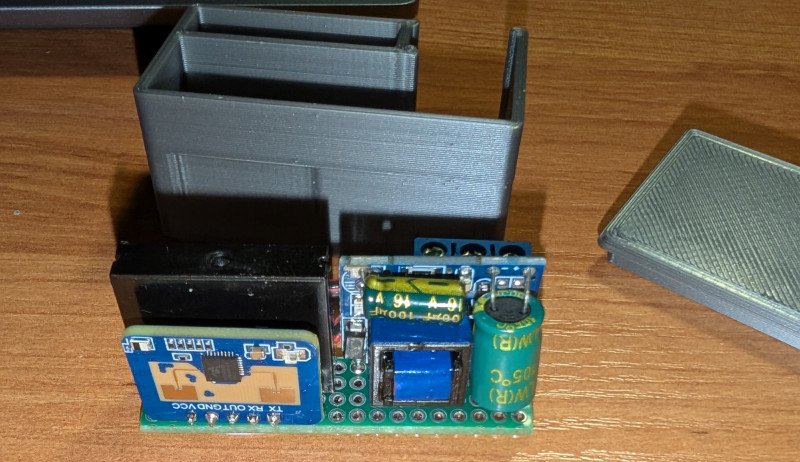

LD https://aliexpress.ru/item/1005007253036666.html
реле https://aliexpress.ru/item/1005009139081282.html
БП https://aliexpress.ru/item/33060194948.html
либо, чтоб совсем надежно (но на 120р. дороже)
БП (лучше) https://aliexpress.ru/item/1005001361658640.html
1. я далек от электроники, а посему уверен, что в моей схеме не хватает дофига каких нужно-полезных деталей (знатоки бы обязательно на это указали)… т.е. ради Вашей же безопасности;
2. если нет понимания, как это все соединить, то может тогда и не стоит это делать? 220В все-таки.
Если коротко: OUT датчика управляет сигнальной ногой реле (которое своими силовыми контактами разрывает нужную фазу 220В потребителя), дальше просто соединить правильно все + и -, не перепутав 220В и 5В.
TX и RX датчика в данном случае вообще не используются.
Они же нужны и для БП на фото, ровно те же и ровно по тем же причинам.
Да даже и минвеллу поставить не лишним будет, хоть у него половина этого и есть внутри.
А что есть разница между реле хайлинк и другим реле?

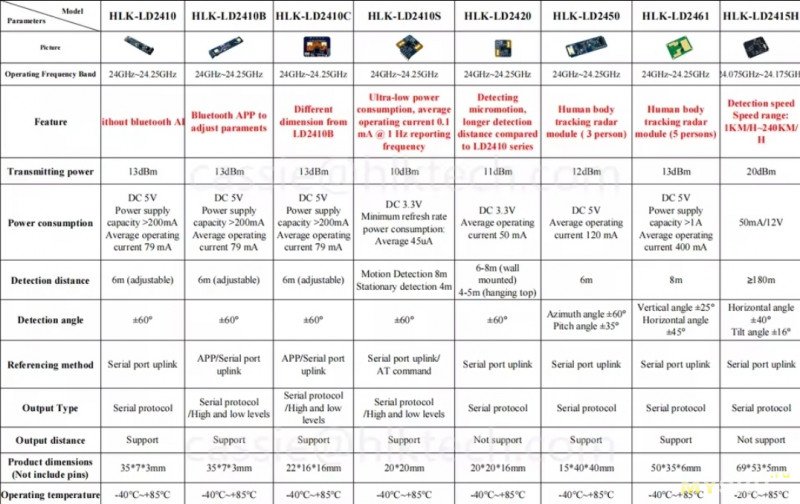

2410 попроще будет.
Надеялся что-нибудь ещё у продавца найти, но там только модельки самолётов. На фоне кстати головы Бендера от AlexGyver, так что продавец – пациент явно DIY раздела если ещё не понятно было по датчику.
Делал на этом сенсоре вместе с zigbee, только у меня первая версия.
Стоит у меня в ванне и туалете за плинтусам, в туалете выключается свет, если только совсем замираешь. Работает больше года с HA

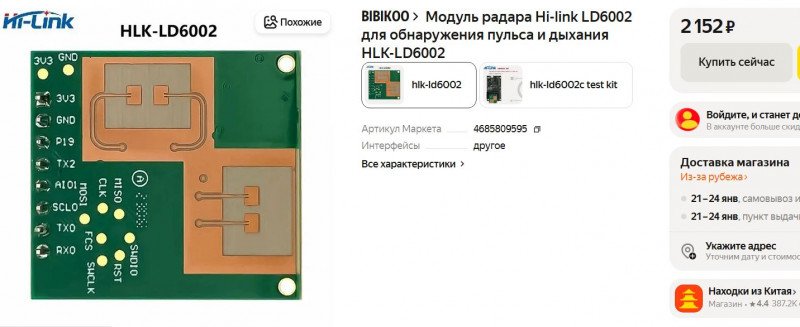

Видел нательльные датчики для контроля сердца во время занитий спортом, по типу как для кардиомониторов.
